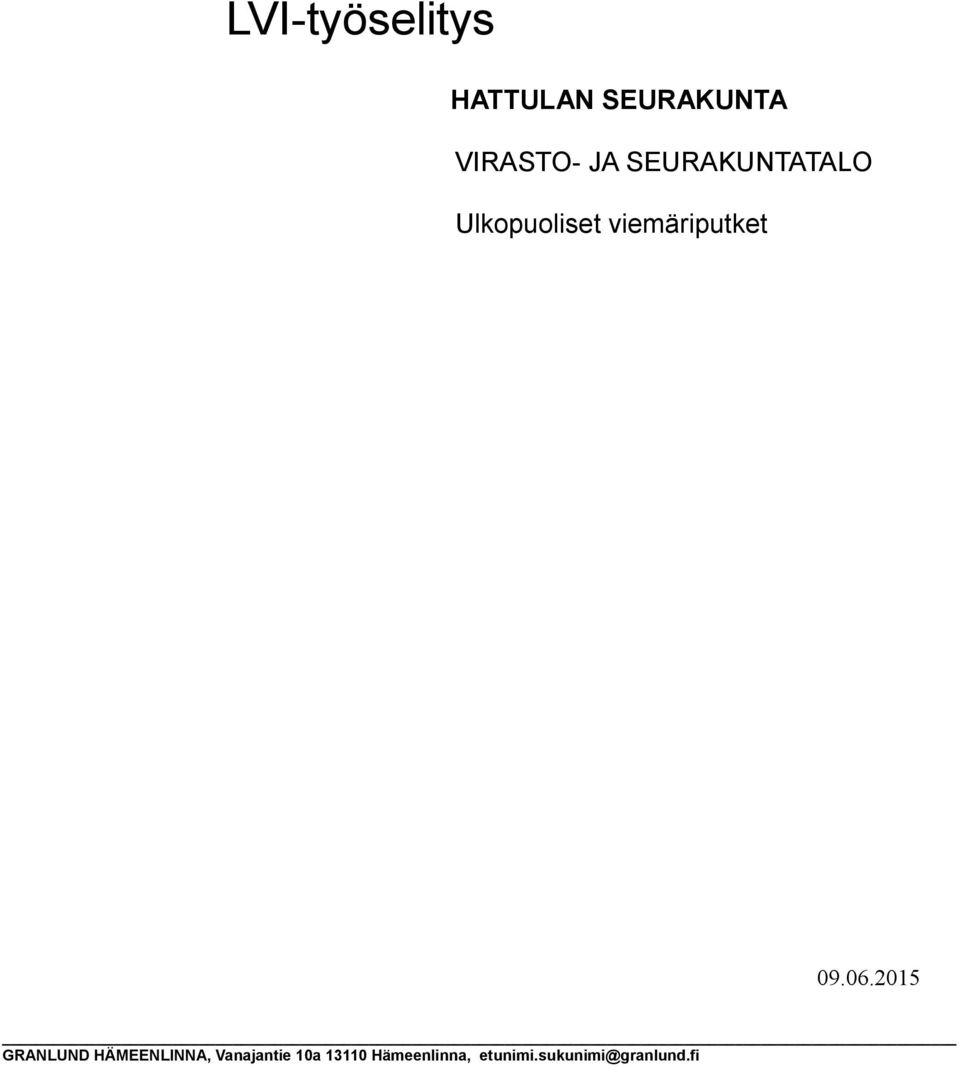

1 LVI-työselitys HATTULAN SEURAKUNTA VIRASTO- JA SEURAKUNTATALO Ulkopuoliset viemäriputket

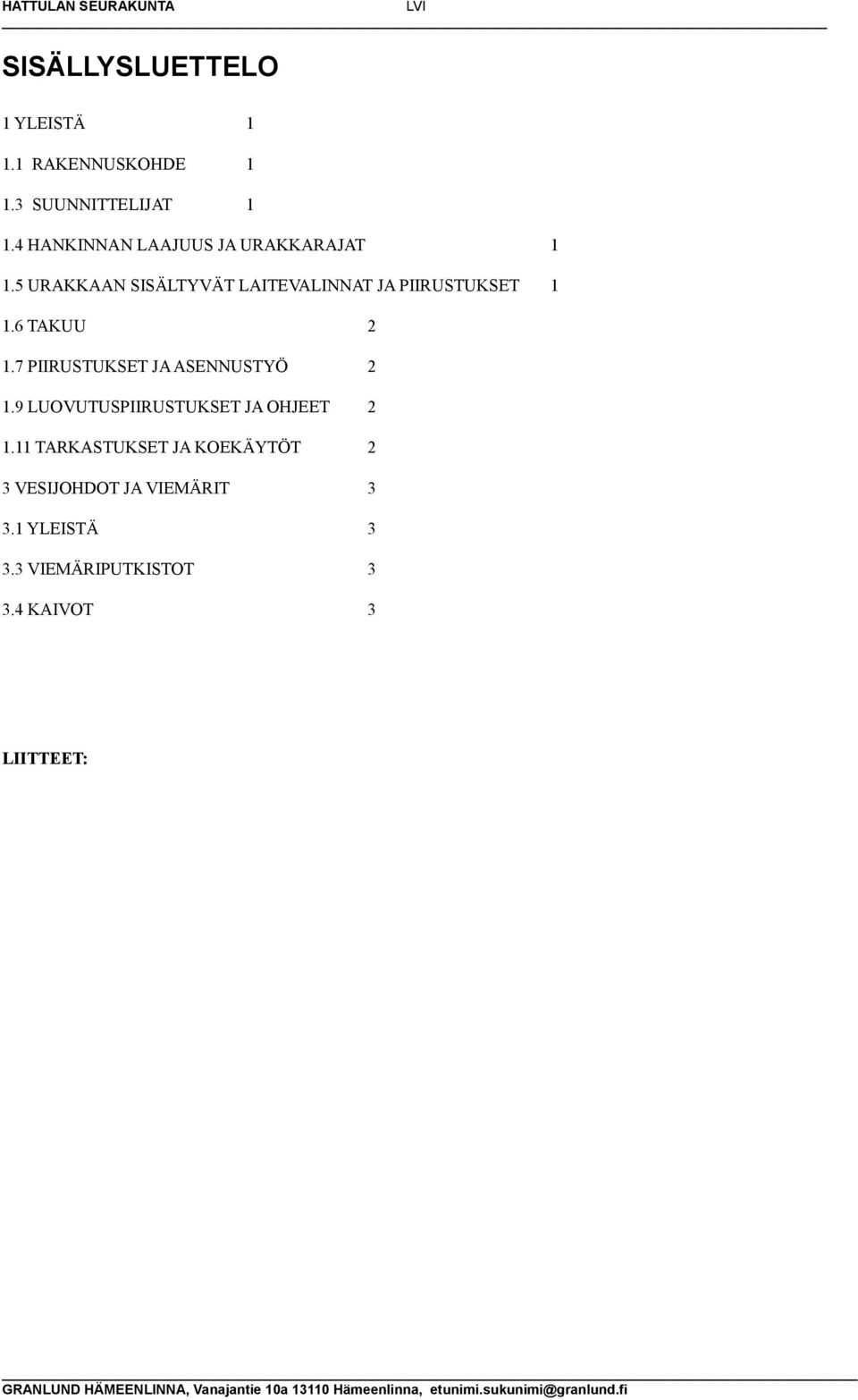

2 HATTULAN SEURAKUNTA LVI SISÄLLYSLUETTELO 1 YLEISTÄ RAKENNUSKOHDE SUUNNITTELIJAT HANKINNAN LAAJUUS JA URAKKARAJAT URAKKAAN SISÄLTYVÄT LAITEVALINNAT JA PIIRUSTUKSET TAKUU PIIRUSTUKSET JA ASENNUSTYÖ LUOVUTUSPIIRUSTUKSET JA OHJEET TARKASTUKSET JA KOEKÄYTÖT 2 3 VESIJOHDOT JA VIEMÄRIT YLEISTÄ VIEMÄRIPUTKISTOT KAIVOT 3 LIITTEET:

6 TAKUU 2 1.7 PIIRUSTUKSET JA ASENNUSTYÖ 2 1.9 LUOVUTUSPIIRUSTUKSET JA OHJEET 2 1.

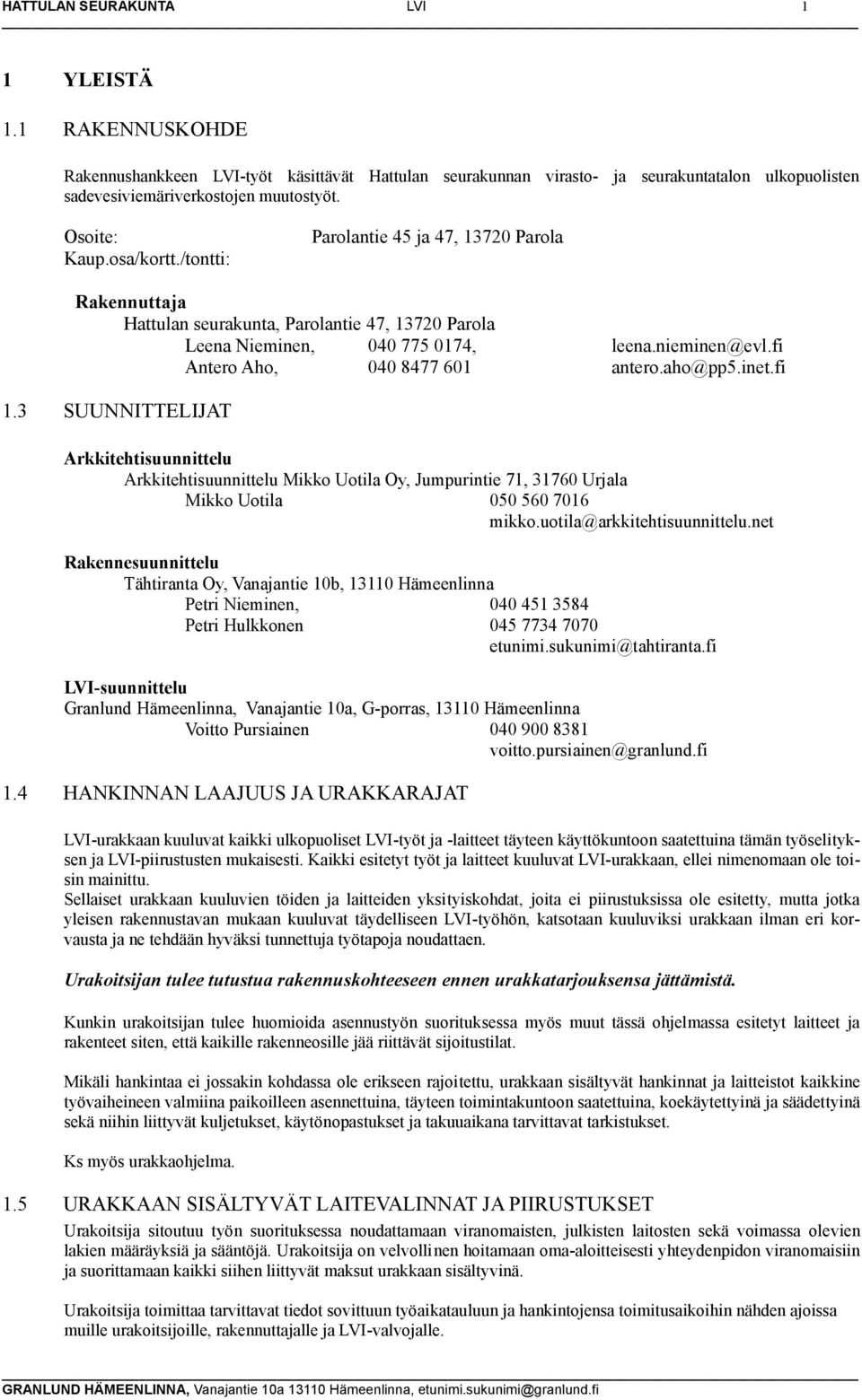

3 HATTULAN SEURAKUNTA LVI 1 1 YLEISTÄ 1.1 RAKENNUSKOHDE Rakennushankkeen LVI-työt käsittävät Hattulan seurakunnan virasto- ja seurakuntatalon ulkopuolisten sadevesiviemäriverkostojen muutostyöt. Osoite: Kaup.osa/kortt./tontti: Parolantie 45 ja 47, Parola Rakennuttaja Hattulan seurakunta, Parolantie 47, Parola Leena Nieminen, , leena.nieminen@evl.fi Antero Aho, antero.aho@pp5.inet.fi 1.3 SUUNNITTELIJAT Arkkitehtisuunnittelu Arkkitehtisuunnittelu Mikko Uotila Oy, Jumpurintie 71, Urjala Mikko Uotila mikko.uotila@arkkitehtisuunnittelu.net Rakennesuunnittelu Tähtiranta Oy, Vanajantie 10b, Hämeenlinna Petri Nieminen, Petri Hulkkonen etunimi.sukunimi@tahtiranta.fi LVI-suunnittelu Granlund Hämeenlinna, Vanajantie 10a, G-porras, Hämeenlinna Voitto Pursiainen voitto.pursiainen@granlund.fi 1.4 HANKINNAN LAAJUUS JA URAKKARAJAT LVI-urakkaan kuuluvat kaikki ulkopuoliset LVI-työt ja -laitteet täyteen käyttökuntoon saatettuina tämän työselityksen ja LVI-piirustusten mukaisesti. Kaikki esitetyt työt ja laitteet kuuluvat LVI-urakkaan, ellei nimenomaan ole toisin mainittu. Sellaiset urakkaan kuuluvien töiden ja laitteiden yksityiskohdat, joita ei piirustuksissa ole esitetty, mutta jotka yleisen rakennustavan mukaan kuuluvat täydelliseen LVI-työhön, katsotaan kuuluviksi urakkaan ilman eri korvausta ja ne tehdään hyväksi tunnettuja työtapoja noudattaen. Urakoitsijan tulee tutustua rakennuskohteeseen ennen urakkatarjouksensa jättämistä. Kunkin urakoitsijan tulee huomioida asennustyön suorituksessa myös muut tässä ohjelmassa esitetyt laitteet ja rakenteet siten, että kaikille rakenneosille jää riittävät sijoitustilat. Mikäli hankintaa ei jossakin kohdassa ole erikseen rajoitettu, urakkaan sisältyvät hankinnat ja laitteistot kaikkine työvaiheineen valmiina paikoilleen asennettuina, täyteen toimintakuntoon saatettuina, koekäytettyinä ja säädettyinä sekä niihin liittyvät kuljetukset, käytönopastukset ja takuuaikana tarvittavat tarkistukset. Ks myös urakkaohjelma. 1.5 URAKKAAN SISÄLTYVÄT LAITEVALINNAT JA PIIRUSTUKSET Urakoitsija sitoutuu työn suorituksessa noudattamaan viranomaisten, julkisten laitosten sekä voimassa olevien lakien määräyksiä ja sääntöjä. Urakoitsija on velvollinen hoitamaan oma-aloitteisesti yhteydenpidon viranomaisiin ja suorittamaan kaikki siihen liittyvät maksut urakkaan sisältyvinä. Urakoitsija toimittaa tarvittavat tiedot sovittuun työaikatauluun ja hankintojensa toimitusaikoihin nähden ajoissa muille urakoitsijoille, rakennuttajalle ja LVI-valvojalle.

fi Antero Aho, 040 8477 601 antero.aho@pp5.inet.fi 1.3 SUUNNITTELIJAT Arkkitehtisuunnittelu Arkkitehtisuunnittelu Mikko Uotila Oy, Jumpurintie 71, 31760 Urjala Mikko Uotila 050 560 7016 mikko.

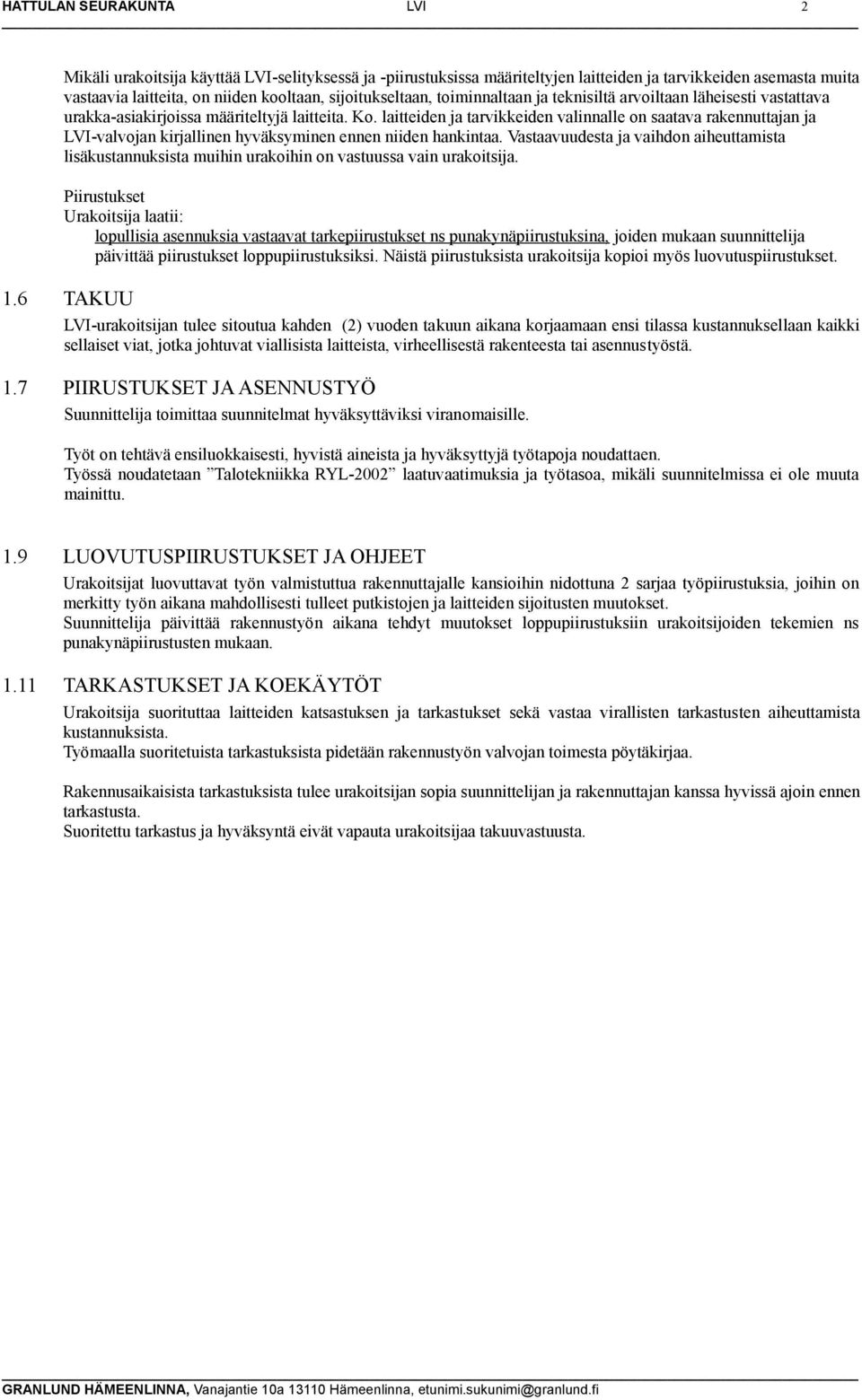

4 HATTULAN SEURAKUNTA LVI 2 Mikäli urakoitsija käyttää LVI-selityksessä ja -piirustuksissa määriteltyjen laitteiden ja tarvikkeiden asemasta muita vastaavia laitteita, on niiden kooltaan, sijoitukseltaan, toiminnaltaan ja teknisiltä arvoiltaan läheisesti vastattava urakka-asiakirjoissa määriteltyjä laitteita. Ko. laitteiden ja tarvikkeiden valinnalle on saatava rakennuttajan ja LVI-valvojan kirjallinen hyväksyminen ennen niiden hankintaa. Vastaavuudesta ja vaihdon aiheuttamista lisäkustannuksista muihin urakoihin on vastuussa vain urakoitsija. Piirustukset Urakoitsija laatii: lopullisia asennuksia vastaavat tarkepiirustukset ns punakynäpiirustuksina, joiden mukaan suunnittelija päivittää piirustukset loppupiirustuksiksi. Näistä piirustuksista urakoitsija kopioi myös luovutuspiirustukset. 1.6 TAKUU LVI-urakoitsijan tulee sitoutua kahden (2) vuoden takuun aikana korjaamaan ensi tilassa kustannuksellaan kaikki sellaiset viat, jotka johtuvat viallisista laitteista, virheellisestä rakenteesta tai asennustyöstä. 1.7 PIIRUSTUKSET JA ASENNUSTYÖ Suunnittelija toimittaa suunnitelmat hyväksyttäviksi viranomaisille. Työt on tehtävä ensiluokkaisesti, hyvistä aineista ja hyväksyttyjä työtapoja noudattaen. Työssä noudatetaan Talotekniikka RYL-2002 laatuvaatimuksia ja työtasoa, mikäli suunnitelmissa ei ole muuta mainittu. 1.9 LUOVUTUSPIIRUSTUKSET JA OHJEET Urakoitsijat luovuttavat työn valmistuttua rakennuttajalle kansioihin nidottuna 2 sarjaa työpiirustuksia, joihin on merkitty työn aikana mahdollisesti tulleet putkistojen ja laitteiden sijoitusten muutokset. Suunnittelija päivittää rakennustyön aikana tehdyt muutokset loppupiirustuksiin urakoitsijoiden tekemien ns punakynäpiirustusten mukaan TARKASTUKSET JA KOEKÄYTÖT Urakoitsija suorituttaa laitteiden katsastuksen ja tarkastukset sekä vastaa virallisten tarkastusten aiheuttamista kustannuksista. Työmaalla suoritetuista tarkastuksista pidetään rakennustyön valvojan toimesta pöytäkirjaa. Rakennusaikaisista tarkastuksista tulee urakoitsijan sopia suunnittelijan ja rakennuttajan kanssa hyvissä ajoin ennen tarkastusta. Suoritettu tarkastus ja hyväksyntä eivät vapauta urakoitsijaa takuuvastuusta.

laitteiden ja tarvikkeiden valinnalle on saatava rakennuttajan ja LVI-valvojan kirjallinen hyväksyminen ennen niiden hankintaa.

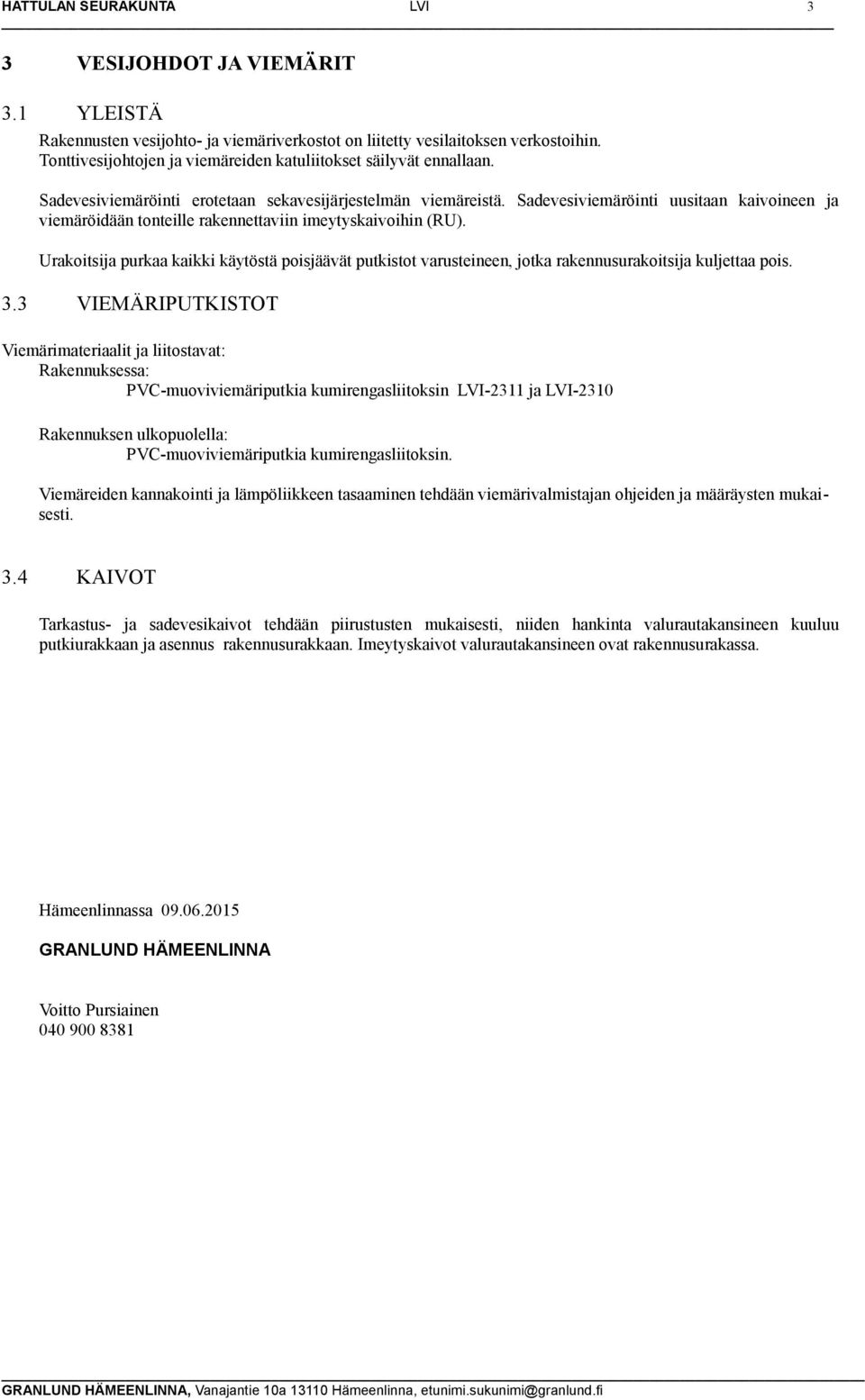

5 HATTULAN SEURAKUNTA LVI 3 3 VESIJOHDOT JA VIEMÄRIT 3.1 YLEISTÄ Rakennusten vesijohto- ja viemäriverkostot on liitetty vesilaitoksen verkostoihin. Tonttivesijohtojen ja viemäreiden katuliitokset säilyvät ennallaan. Sadevesiviemäröinti erotetaan sekavesijärjestelmän viemäreistä. Sadevesiviemäröinti uusitaan kaivoineen ja viemäröidään tonteille rakennettaviin imeytyskaivoihin (RU). Urakoitsija purkaa kaikki käytöstä poisjäävät putkistot varusteineen, jotka rakennusurakoitsija kuljettaa pois. 3.3 VIEMÄRIPUTKISTOT Viemärimateriaalit ja liitostavat: Rakennuksessa: PVC-muoviviemäriputkia kumirengasliitoksin LVI-2311 ja LVI-2310 Rakennuksen ulkopuolella: PVC-muoviviemäriputkia kumirengasliitoksin. Viemäreiden kannakointi ja lämpöliikkeen tasaaminen tehdään viemärivalmistajan ohjeiden ja määräysten mukaisesti. 3.4 KAIVOT Tarkastus- ja sadevesikaivot tehdään piirustusten mukaisesti, niiden hankinta valurautakansineen kuuluu putkiurakkaan ja asennus rakennusurakkaan. Imeytyskaivot valurautakansineen ovat rakennusurakassa. Hämeenlinnassa GRANLUND HÄMEENLINNA Voitto Pursiainen

Sadevesiviemäröinti uusitaan kaivoineen ja viemäröidään tonteille rakennettaviin imeytyskaivoihin (RU).
