1 LVI-TYÖSELOSTUS IV-urakka KOHDE Ranuan jäähalli

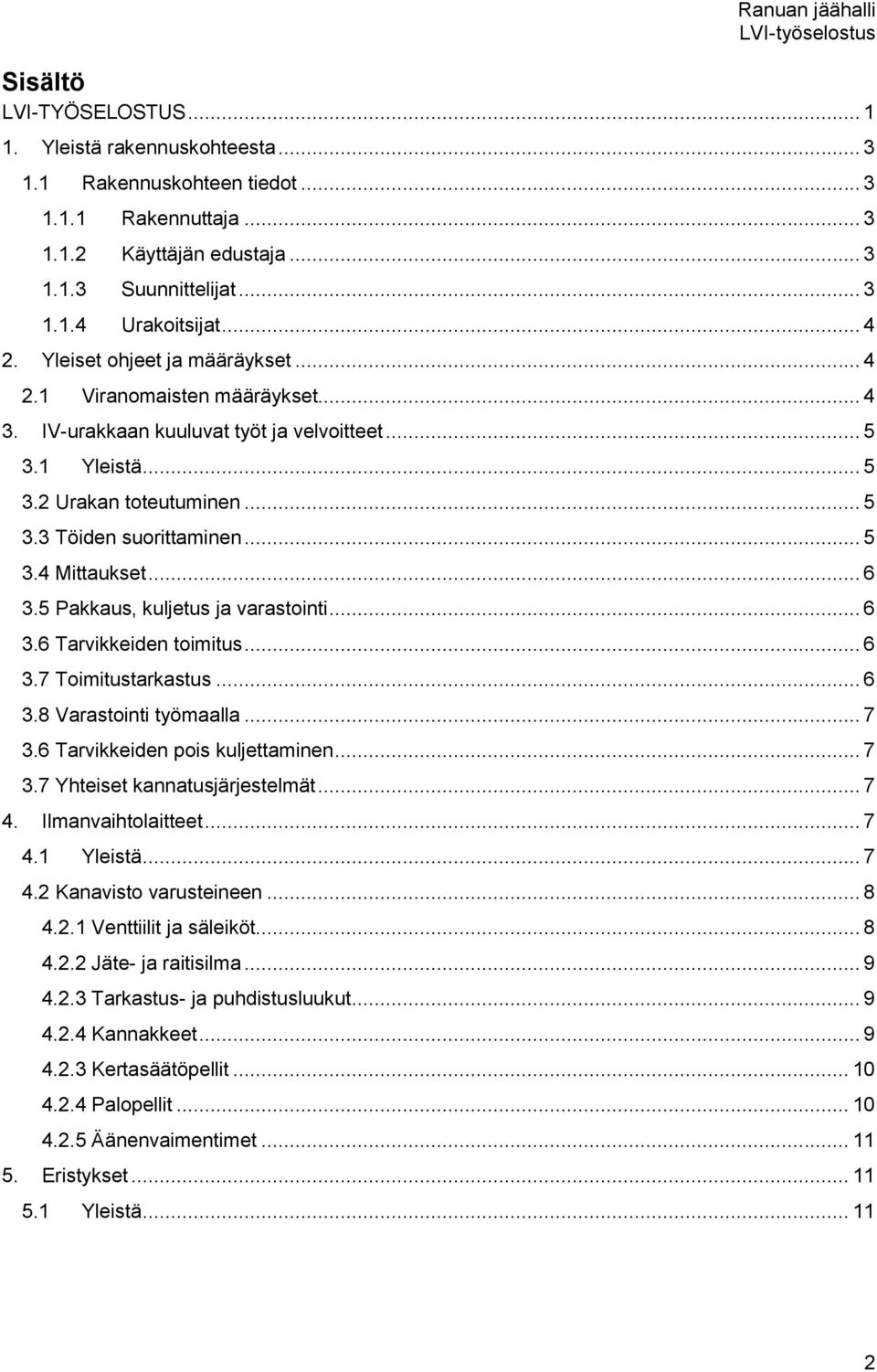

2 Sisältö LVI-TYÖSELOSTUS Yleistä rakennuskohteesta Rakennuskohteen tiedot Rakennuttaja Käyttäjän edustaja Suunnittelijat Urakoitsijat Yleiset ohjeet ja määräykset Viranomaisten määräykset IV-urakkaan kuuluvat työt ja velvoitteet Yleistä Urakan toteutuminen Töiden suorittaminen Mittaukset Pakkaus, kuljetus ja varastointi Tarvikkeiden toimitus Toimitustarkastus Varastointi työmaalla Tarvikkeiden pois kuljettaminen Yhteiset kannatusjärjestelmät Ilmanvaihtolaitteet Yleistä Kanavisto varusteineen Venttiilit ja säleiköt Jäte- ja raitisilma Tarkastus- ja puhdistusluukut Kannakkeet Kertasäätöpellit Palopellit Äänenvaimentimet Eristykset Yleistä

.. 6 3.5 Pakkaus, kuljetus ja varastointi... 6 3.6 Tarvikkeiden toimitus... 6 3.7 Toimitustarkastus... 6 3.8 Varastointi työmaalla... 7 3.6 Tarvikkeiden pois kuljettaminen... 7 3.7 Yhteiset kannatusjärjestelmät.

3 1. Yleistä rakennuskohteesta 1.1 Rakennuskohteen tiedot Rakennuskohde käsittää Ranuan jäähallin halliosan ilmanvaihtokanavien asennuksen ja liittämisen ilmanvaihtokonehuonekonttiin. Ranuan jäähalli / Ranuan kunta Peurantie Ranua Rakennuttaja Ranuan kunta Aapiskuja 6b Ranua Yhteyshenkilö: Tekninen johtaja Veli Saarijärvi Puh: Sähköposti veli.saarijarvi@ranua.fi Käyttäjän edustaja Urheilukenttämestari Ismo Sarajärvi Puh: Sähköposti ismo.sarajarvi@ranua.fi Suunnittelijat Arkkitehtisuunnittelu/pääsuunnittelu Arkkitehtitoimisto Jari Hintsala Puh: Leirintäalueentie 3 Sähköposti: jari.hintsala@pp1.inet.fi Ranua 3

Ranuan jäähalli / Ranuan kunta Peurantie 97700 Ranua 1.

4 LVI- ja jäähdytyssuunnittelu Suomen Tekojää Oy Sepänkatu Parkano Yhteyshenkilö: Vesa Vierikko Puh: vesa.vierikko@suomentekojaa.fi Sähkösuunnittelu Insinööritoimisto Sorvoja Ky Isokatu 11A Oulu Yhteyshenkilö: Kauko Sorvoja Puh: , kauko.sorvoja@sorvoja.fi Urakoitsijat Urakoitsijalla tarkoitetaan tässä työselostuksessa IV-urakoitsijaa, ellei erikseen muuta mainita. 2. Yleiset ohjeet ja määräykset 2.1 Viranomaisten määräykset Urakoitsija sitoutuu työnsuorituksessa noudattamaan asetusten, eri viranomaisten ja julkisten laitosten sekä palo-, sähkötarkastus- ja paineastiaviranomaisten määräyksiä ja sääntöjä. Urakoitsija on velvollinen hoitamaan yhteydenpidon viranomaisiin ja suorittamaan määräysten mukaiset tarkastukset. Ohjeistona rakentamisessa on käytettävä LVI- RYL 2002:n ohjeistoa sekä viranomaismääräyksiä ja ohjeita, jotka on annettu rakentamismääräyskokoelmassa. Keskeisimmät tässä työssä käytettävät ohjeistukset ovat: 4

1 Viranomaisten määräykset Urakoitsija sitoutuu työnsuorituksessa noudattamaan asetusten, eri viranomaisten ja julkisten laitosten sekä palo-, sähkötarkastus- ja paineastiaviranomaisten määräyksiä ja

5 - D2 Rakennusten sisäilmasto ja ilmanvaihto, määräykset ja ohjeet - Sisäilmastoluokitus 2008/LVI IV-urakkaan kuuluvat työt ja velvoitteet 3.1 Yleistä Urakkaan kuuluvat kaikki jäähallitilan ilmanvaihtoon liittyvät lvi-tekniset työt, materiaalitoimitukset ja hankinnat LVI-selostuksen, piirustusten ym. urakkalaskentaasiakirjojen esittämässä laajuudessa käyttökuntoon asennettuna ja säädettynä. 3.2 Urakan toteutuminen LVI-töiden urakan toteutumiseksi tarvittavien asennustyökalujen ja -tarvikkeiden sekä koneiden hankinta ja työsuorituksen aikainen huolto sekä kaikkien niistä johtuvien käyttö- ym. kulujen maksaminen. Urakka tulee toteuttaa urakkaohjelman mukaisesti. 3.3 Töiden suorittaminen Urakoitsijan tulee käyttää ammattitaitoista työvoimaa asentajina ja työnjohtajina. Työmaalla tulee olla vastuunalainen työnjohtaja. Töiden suorituksessa käytetään laadukkaita tarveaineita. Työt tehdään yleisesti hyväksi todetuin menetelmin noudattaen lakeja, määrä yksiä ja ohjeita. Urakoitsijan tulee hyvissä ajoin antaa muiden urakoitsijoiden tarvitsemat tiedot ja pitää huoli, että esim. reiät, tartunnat, kiinnitykset ja vastaavat tulevat oikeille kohdille. Vastuu siitä, että työt valmistuvat rinnan muiden urakoitsijoiden töiden kanssa. Urakkaan kuuluvien laitteiden ja osien laadun toteaminen ja tarpeellisten kokeiden suorittaminen tai teettäminen sekä näistä johtuvien kustannusten maksaminen. Urakoitsijan on ilmoitettava työn valmistumisesta rakennuttajalle. Urakoitsijan tulee hyväksyttää käyttämänsä aliurakoitsijat ja hankkijat. 5

urakkalaskentaasiakirjojen esittämässä laajuudessa käyttökuntoon asennettuna ja säädettynä. 3.

6 3.4 Mittaukset Urakoitsija suorittaa seuraavat mittaukset ja säädöt, joista tulee toimittaa mittauspöytäkirja: ilmavirtojen säätö ja mittaus, säätimeen merkitään ko. ilmavirta ja sitä vastaava säätimen asento pysyvästi puhaltimien ilmavirtojen mittaus 3.5 Pakkaus, kuljetus ja varastointi Tarvikkeiden tulee olla asianmukaisesti pakattuja ja pakkauksessa tulee olla selkeä merkintä sen sisällöstä 3.6 Tarvikkeiden toimitus Toimitusajat sovitetaan rakennusaikataulun mukaan. Tarpeetonta varastointia työmaalla on vältettävä. 3.7 Toimitustarkastus Työmaalle saapuville tarvikkeille tulee tehdä heti silmämääräinen tarkastus mahdollisten kuljetusvaurioiden yms. havaitsemiseksi. Urakoitsija vastaa tilaamiensa tuotteiden virheiden ja puutteiden reklamoinnista tarvikkeiden toimittajalle. 6

5 Pakkaus, kuljetus ja varastointi Tarvikkeiden tulee olla asianmukaisesti pakattuja ja pakkauksessa tulee olla selkeä merkintä sen sisällöstä 3.

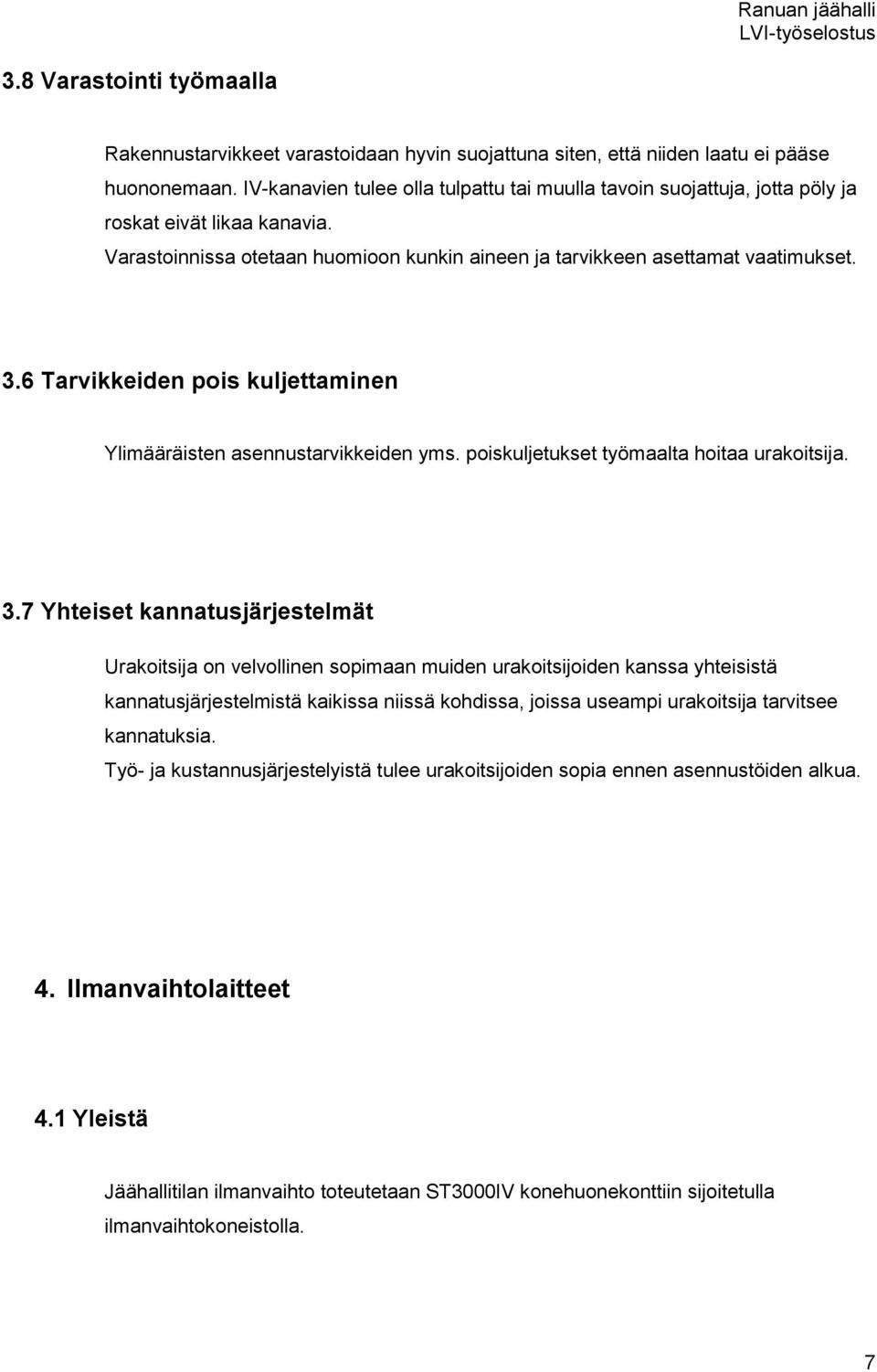

7 3.8 Varastointi työmaalla Rakennustarvikkeet varastoidaan hyvin suojattuna siten, että niiden laatu ei pääse huononemaan. IV-kanavien tulee olla tulpattu tai muulla tavoin suojattuja, jotta pöly ja roskat eivät likaa kanavia. Varastoinnissa otetaan huomioon kunkin aineen ja tarvikkeen asettamat vaatimukset. 3.6 Tarvikkeiden pois kuljettaminen Ylimääräisten asennustarvikkeiden yms. poiskuljetukset työmaalta hoitaa urakoitsija. 3.7 Yhteiset kannatusjärjestelmät Urakoitsija on velvollinen sopimaan muiden urakoitsijoiden kanssa yhteisistä kannatusjärjestelmistä kaikissa niissä kohdissa, joissa useampi urakoitsija tarvitsee kannatuksia. Työ- ja kustannusjärjestelyistä tulee urakoitsijoiden sopia ennen asennustöiden alkua. 4. Ilmanvaihtolaitteet 4.1 Yleistä Jäähallitilan ilmanvaihto toteutetaan ST3000IV konehuonekonttiin sijoitetulla ilmanvaihtokoneistolla. 7

6 Tarvikkeiden pois kuljettaminen Ylimääräisten asennustarvikkeiden yms. poiskuljetukset työmaalta hoitaa urakoitsija. 3.

8 4.2 Kanavisto varusteineen 1. Suorakaiteen muotoiset peltikanavat tehdään sinkitystä teräslevystä SFSstandardin 3281 mukaisesti. 2. Pyöreät peltikanavat tehdään kierresaumattuina sinkitystä teräslevystä SFS-standardin 3282 mukaisesti. Pellin paksuus TES Pyöreät kanavat liitetään termoplastisin pantaliittimin tai Veloduct-liittimin, tarvittavin kohdin laippaliitoksin. 4. Suorakaidekanavissa muotolista tai UMS-liittimin tarvittavin kohdin laippaliitoksin. 5. Suorakaidekanavien jäykistys TES 1500 mukaan Pyöreissä kanavissa on käytettävä tehdasvalmisteisia liitos-, haara- yms. osia. 7. Kanavahaarat yms. ovat pyöristettyjä tai viistottuja. 8. Sisäänpuhallus- ja poistokanavissa tulee olla laitteet ilmamäärien kertasäätöä varten. Säätölaitteiden tulee olla varustettu kalibroiduin mittausyhtein. 9. Kanavien ja osien liitoksissa ei saa käyttää itse porautuvia ruuveja, joiden päät tulevat kanavan sisään. 10. Ennen koekäyttöjä suoritetaan iv-kanavien puhtaustarkastus. Urakoitsija velvoitetaan kustannuksellaan suorittamaan kanavien puhdistuksen, jos tarkastus osoittaa sen tarpeelliseksi Venttiilit ja säleiköt Kaikki tulo- ja poistoilmaelimet on määritetty iv-piirustuksissa. 8

82 mukaisesti. Pellin paksuus TES 1501. 3. Pyöreät kanavat liitetään termoplastisin pantaliittimin tai Veloduct-liittimin, tarvittavin kohdin laippaliitoksin. 4.

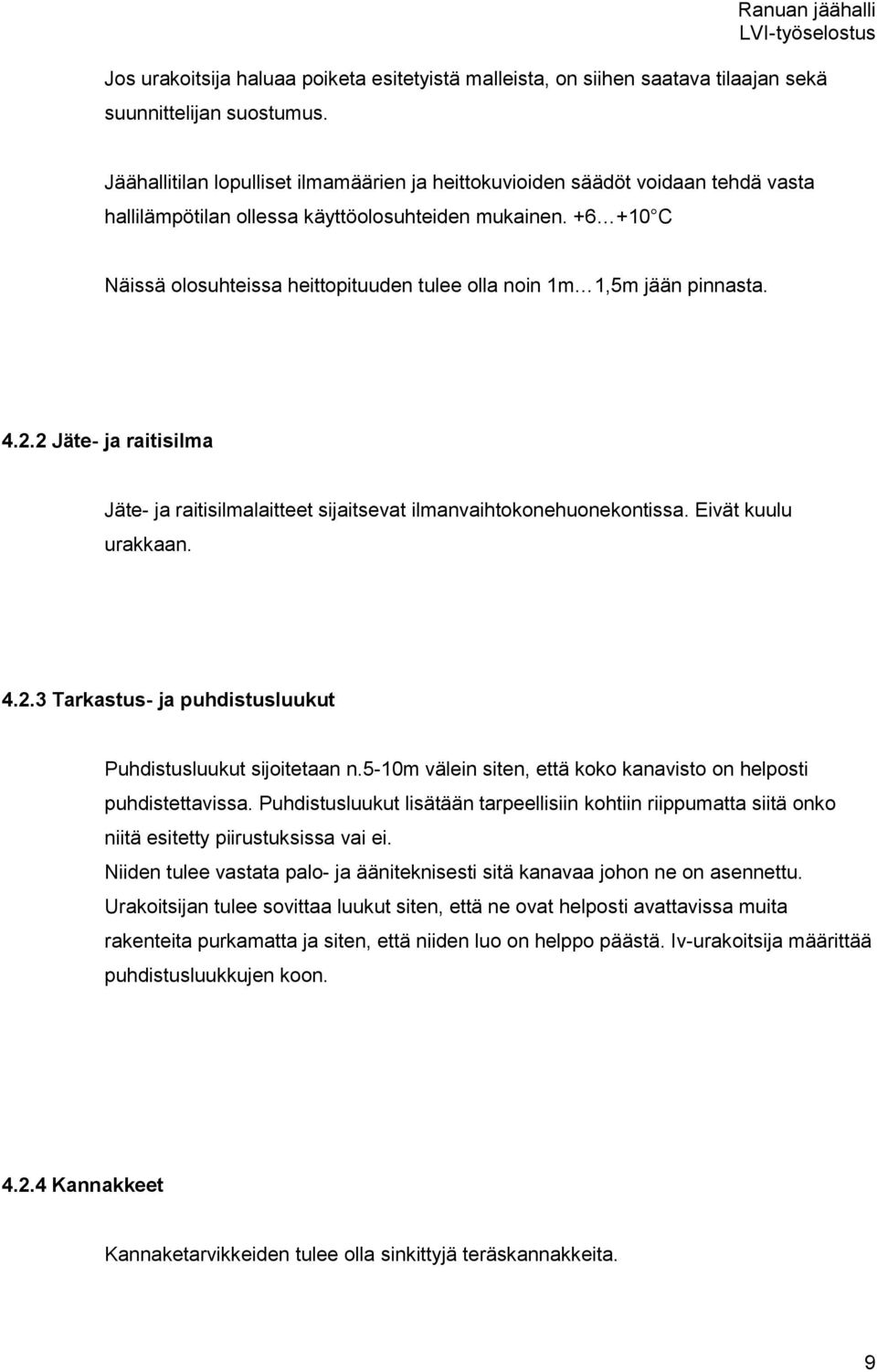

9 Jos urakoitsija haluaa poiketa esitetyistä malleista, on siihen saatava tilaajan sekä suunnittelijan suostumus. Jäähallitilan lopulliset ilmamäärien ja heittokuvioiden säädöt voidaan tehdä vasta hallilämpötilan ollessa käyttöolosuhteiden mukainen C Näissä olosuhteissa heittopituuden tulee olla noin 1m 1,5m jään pinnasta Jäte- ja raitisilma Jäte- ja raitisilmalaitteet sijaitsevat ilmanvaihtokonehuonekontissa. Eivät kuulu urakkaan Tarkastus- ja puhdistusluukut Puhdistusluukut sijoitetaan n.5-10m välein siten, että koko kanavisto on helposti puhdistettavissa. Puhdistusluukut lisätään tarpeellisiin kohtiin riippumatta siitä onko niitä esitetty piirustuksissa vai ei. Niiden tulee vastata palo- ja ääniteknisesti sitä kanavaa johon ne on asennettu. Urakoitsijan tulee sovittaa luukut siten, että ne ovat helposti avattavissa muita rakenteita purkamatta ja siten, että niiden luo on helppo päästä. Iv-urakoitsija määrittää puhdistusluukkujen koon Kannakkeet Kannaketarvikkeiden tulee olla sinkittyjä teräskannakkeita. 9

+6 +10 C Näissä olosuhteissa heittopituuden tulee olla noin 1m 1,5m jään pinnasta. 4.2.2 Jäte- ja raitisilma Jäte- ja raitisilmalaitteet sijaitsevat ilmanvaihtokonehuonekontissa. Eivät kuulu urakkaan.

10 Vaakasuorat kanavat ripustetaan LVI mukaisesti ja vähintään 3.0 m välein Rakennelävistyksissä asennetaan pehmuste kanavan ja rakenteen väliin ottaen samalla huomioon palo- osastointivaatimukset. Kannakkeiden kiinnitys kiinteästi kanaviin ei ole sallittua. Pystykanavat kiinnitetään vähintään 2.5 m:n välein Kertasäätöpellit Kertasäätöpellit pyöreissä kanavissa painehäviö mittausyhtein varustettuja IRIS-pellejä. Kanaviston nuohouspuhdistus tulee onnistua kertasäätöpellin ollessa paikoillaan Palopellit Koko rakennus on samaa palo-osastoa, joten palopeltejä ei käytetä. Jos kuitenkin päätetään mahdollisista osastoinneista noudatetaan rakennusmääräyskokoelman E1 mukaisia tarvikkeita. 10

Kannakkeiden kiinnitys kiinteästi kanaviin ei ole sallittua. Pystykanavat kiinnitetään vähintään 2.

11 4.2.5 Äänenvaimentimet Poisto- ja tuloilmakanavaan sijoitettavien äänenvaimentimien malli on esitetty IVpiirustuksissa. 5. Eristykset 5.1 Yleistä Ilmanvaihtokanavat eristetään hallin ulkopuoliselta osalta alkaen iv-konehuonekontin seinästä hallin seinään. Eristystyöt kuuluvat IV-urakkaan. Eristysmateriaali mineraalivilla 100mm + pellitys. Suomen Tekojää Oy

1 Yleistä Ilmanvaihtokanavat eristetään hallin ulkopuoliselta osalta alkaen
