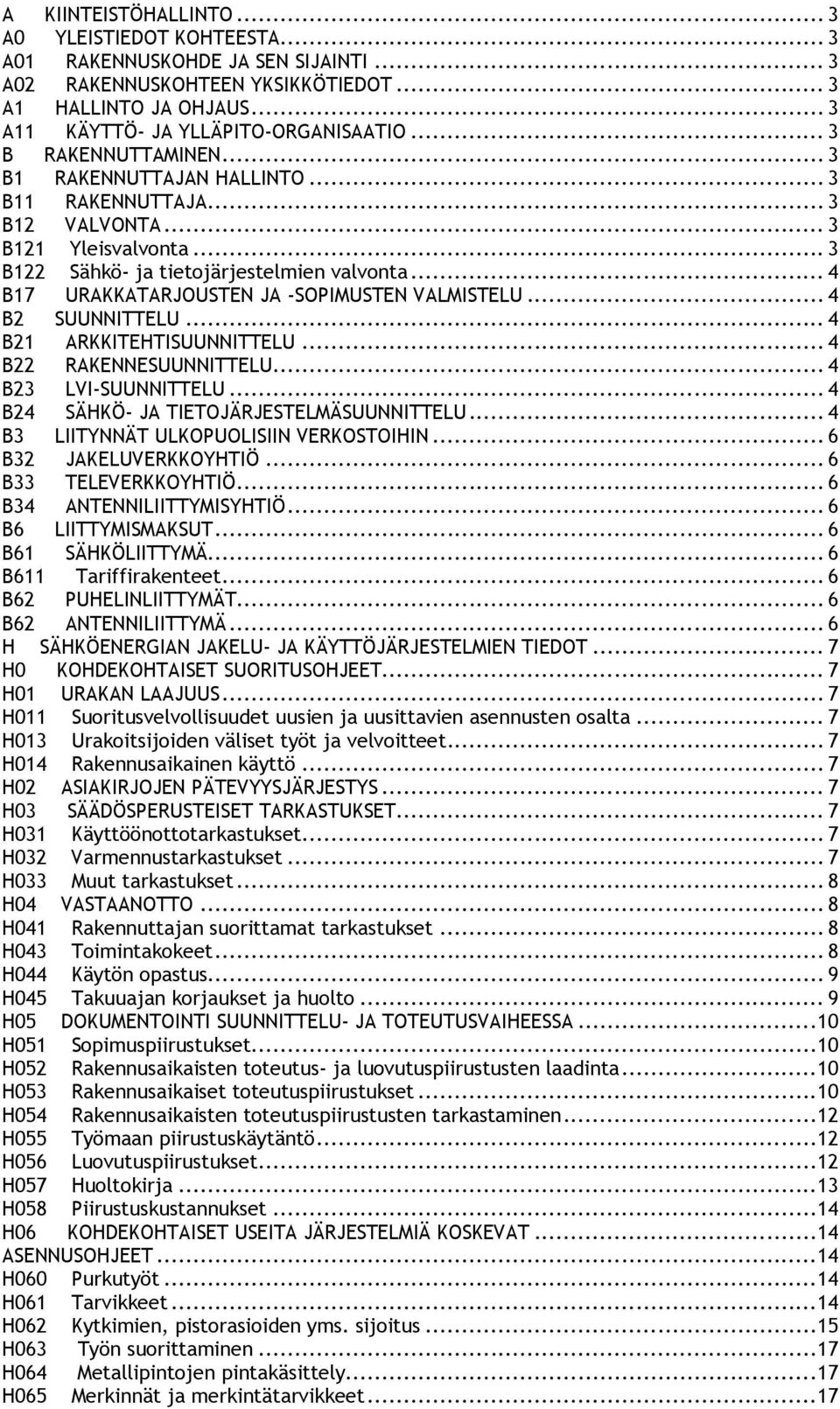

1 A KIINTEISTÖHALLINTO... 3 A0 YLEISTIEDOT KOHTEESTA... 3 A01 RAKENNUSKOHDE JA SEN SIJAINTI... 3 A02 RAKENNUSKOHTEEN YKSIKKÖTIEDOT... 3 A1 HALLINTO JA OHJAUS... 3 A11 KÄYTTÖ- JA YLLÄPITO-ORGANISAATIO... 3 B RAKENNUTTAMINEN... 3 B1 RAKENNUTTAJAN HALLINTO... 3 B11 RAKENNUTTAJA... 3 B12 VALVONTA... 3 B121 Yleisvalvonta... 3 B122 Sähkö- ja tietojärjestelmien valvonta... 4 B17 URAKKATARJOUSTEN JA -SOPIMUSTEN VALMISTELU... 4 B2 SUUNNITTELU... 4 B21 ARKKITEHTISUUNNITTELU... 4 B22 RAKENNESUUNNITTELU... 4 B23 LVI-SUUNNITTELU... 4 B24 SÄHKÖ- JA TIETOJÄRJESTELMÄSUUNNITTELU... 4 B3 LIITYNNÄT ULKOPUOLISIIN VERKOSTOIHIN... 6 B32 JAKELUVERKKOYHTIÖ... 6 B33 TELEVERKKOYHTIÖ... 6 B34 ANTENNILIITTYMISYHTIÖ... 6 B6 LIITTYMISMAKSUT... 6 B61 SÄHKÖLIITTYMÄ... 6 B611 Tariffirakenteet... 6 B62 PUHELINLIITTYMÄT... 6 B62 ANTENNILIITTYMÄ... 6 H SÄHKÖENERGIAN JAKELU- JA KÄYTTÖJÄRJESTELMIEN TIEDOT... 7 H0 KOHDEKOHTAISET SUORITUSOHJEET... 7 H01 URAKAN LAAJUUS... 7 H011 Suoritusvelvollisuudet uusien ja uusittavien asennusten osalta... 7 H013 Urakoitsijoiden väliset työt ja velvoitteet... 7 H014 Rakennusaikainen käyttö... 7 H02 ASIAKIRJOJEN PÄTEVYYSJÄRJESTYS... 7 H03 SÄÄDÖSPERUSTEISET TARKASTUKSET... 7 H031 Käyttöönottotarkastukset... 7 H032 Varmennustarkastukset... 7 H033 Muut tarkastukset... 8 H04 VASTAANOTTO... 8 H041 Rakennuttajan suorittamat tarkastukset... 8 H043 Toimintakokeet... 8 H044 Käytön opastus... 9 H045 Takuuajan korjaukset ja huolto... 9 H05 DOKUMENTOINTI SUUNNITTELU- JA TOTEUTUSVAIHEESSA...10 H051 Sopimuspiirustukset...10 H052 Rakennusaikaisten toteutus- ja luovutuspiirustusten laadinta...10 H053 Rakennusaikaiset toteutuspiirustukset...10 H054 Rakennusaikaisten toteutuspiirustusten tarkastaminen...12 H055 Työmaan piirustuskäytäntö...12 H056 Luovutuspiirustukset...12 H057 Huoltokirja...13 H058 Piirustuskustannukset...14 H06 KOHDEKOHTAISET USEITA JÄRJESTELMIÄ KOSKEVAT...14 ASENNUSOHJEET...14 H060 Purkutyöt...14 H061 Tarvikkeet...14 H062 Kytkimien, pistorasioiden yms. sijoitus...15 H063 Työn suorittaminen...17 H064 Metallipintojen pintakäsittely...17 H065 Merkinnät ja merkintätarvikkeet...17

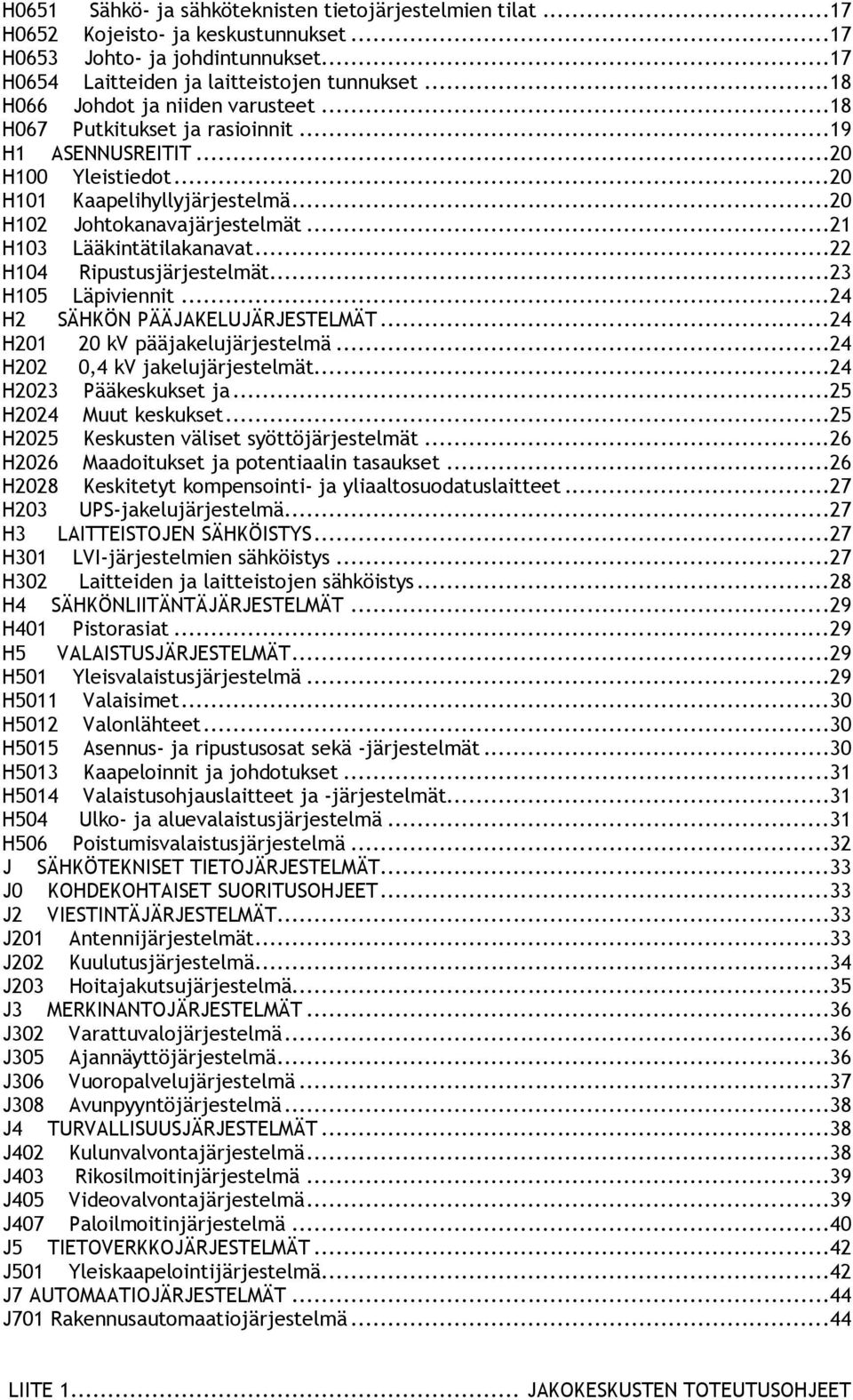

2 H0651 Sähkö- ja sähköteknisten tietojärjestelmien tilat...17 H0652 Kojeisto- ja keskustunnukset...17 H0653 Johto- ja johdintunnukset...17 H0654 Laitteiden ja laitteistojen tunnukset...18 H066 Johdot ja niiden varusteet...18 H067 Putkitukset ja rasioinnit...19 H1 ASENNUSREITIT...20 H100 Yleistiedot...20 H101 Kaapelihyllyjärjestelmä...20 H102 Johtokanavajärjestelmät...21 H103 Lääkintätilakanavat...22 H104 Ripustusjärjestelmät...23 H105 Läpiviennit...24 H2 SÄHKÖN PÄÄJAKELUJÄRJESTELMÄT...24 H kv pääjakelujärjestelmä...24 H202 0,4 kv jakelujärjestelmät...24 H2023 Pääkeskukset ja...25 H2024 Muut keskukset...25 H2025 Keskusten väliset syöttöjärjestelmät...26 H2026 Maadoitukset ja potentiaalin tasaukset...26 H2028 Keskitetyt kompensointi- ja yliaaltosuodatuslaitteet...27 H203 UPS-jakelujärjestelmä...27 H3 LAITTEISTOJEN SÄHKÖISTYS...27 H301 LVI-järjestelmien sähköistys...27 H302 Laitteiden ja laitteistojen sähköistys...28 H4 SÄHKÖNLIITÄNTÄJÄRJESTELMÄT...29 H401 Pistorasiat...29 H5 VALAISTUSJÄRJESTELMÄT...29 H501 Yleisvalaistusjärjestelmä...29 H5011 Valaisimet...30 H5012 Valonlähteet...30 H5015 Asennus- ja ripustusosat sekä -järjestelmät...30 H5013 Kaapeloinnit ja johdotukset...31 H5014 Valaistusohjauslaitteet ja -järjestelmät...31 H504 Ulko- ja aluevalaistusjärjestelmä...31 H506 Poistumisvalaistusjärjestelmä...32 J SÄHKÖTEKNISET TIETOJÄRJESTELMÄT...33 J0 KOHDEKOHTAISET SUORITUSOHJEET...33 J2 VIESTINTÄJÄRJESTELMÄT...33 J201 Antennijärjestelmät...33 J202 Kuulutusjärjestelmä...34 J203 Hoitajakutsujärjestelmä...35 J3 MERKINANTOJÄRJESTELMÄT...36 J302 Varattuvalojärjestelmä...36 J305 Ajannäyttöjärjestelmä...36 J306 Vuoropalvelujärjestelmä...37 J308 Avunpyyntöjärjestelmä...38 J4 TURVALLISUUSJÄRJESTELMÄT...38 J402 Kulunvalvontajärjestelmä...38 J403 Rikosilmoitinjärjestelmä...39 J405 Videovalvontajärjestelmä...39 J407 Paloilmoitinjärjestelmä...40 J5 TIETOVERKKOJÄRJESTELMÄT...42 J501 Yleiskaapelointijärjestelmä...42 J7 AUTOMAATIOJÄRJESTELMÄT...44 J701 Rakennusautomaatiojärjestelmä...44 LIITE 1... JAKOKESKUSTEN TOTEUTUSOHJEET

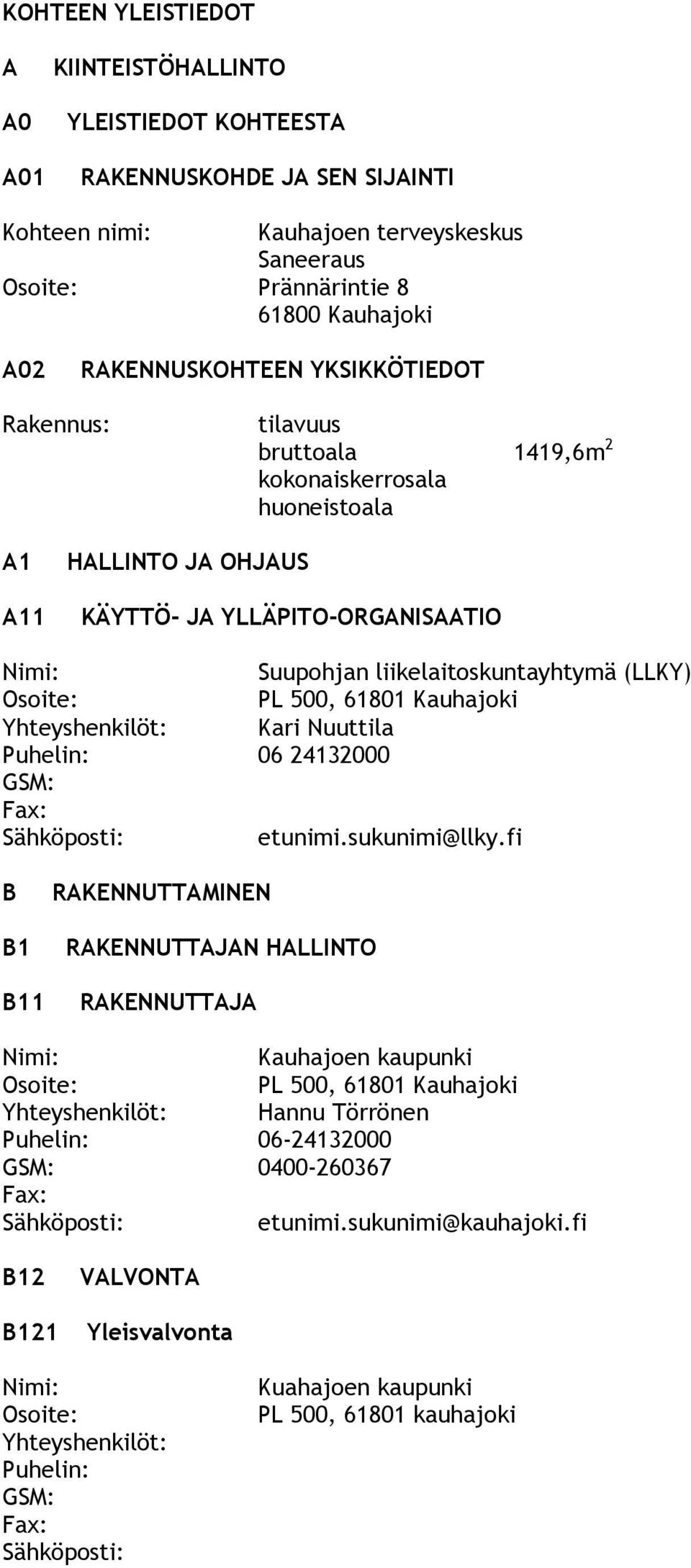

3 KOHTEEN YLEISTIEDOT A A0 A01 KIINTEISTÖHALLINTO YLEISTIEDOT KOHTEESTA RAKENNUSKOHDE JA SEN SIJAINTI Kohteen nimi: Kauhajoen terveyskeskus Saneeraus Osoite: Prännärintie Kauhajoki A02 RAKENNUSKOHTEEN YKSIKKÖTIEDOT Rakennus: tilavuus bruttoala 1419,6m 2 kokonaiskerrosala huoneistoala A1 A11 HALLINTO JA OHJAUS KÄYTTÖ- JA YLLÄPITO-ORGANISAATIO Nimi: Osoite: Yhteyshenkilöt: Puhelin: GSM: Fax: Sähköposti: Suupohjan liikelaitoskuntayhtymä (LLKY) PL 500, Kauhajoki Kari Nuuttila etunimi.sukunimi@llky.fi B B1 B11 RAKENNUTTAMINEN RAKENNUTTAJAN HALLINTO RAKENNUTTAJA Nimi: Osoite: Yhteyshenkilöt: Puhelin: GSM: Fax: Sähköposti: Kauhajoen kaupunki PL 500, Kauhajoki Hannu Törrönen etunimi.sukunimi@kauhajoki.fi B12 B121 VALVONTA Yleisvalvonta Nimi: Osoite: Yhteyshenkilöt: Puhelin: GSM: Fax: Sähköposti: Kuahajoen kaupunki PL 500, kauhajoki

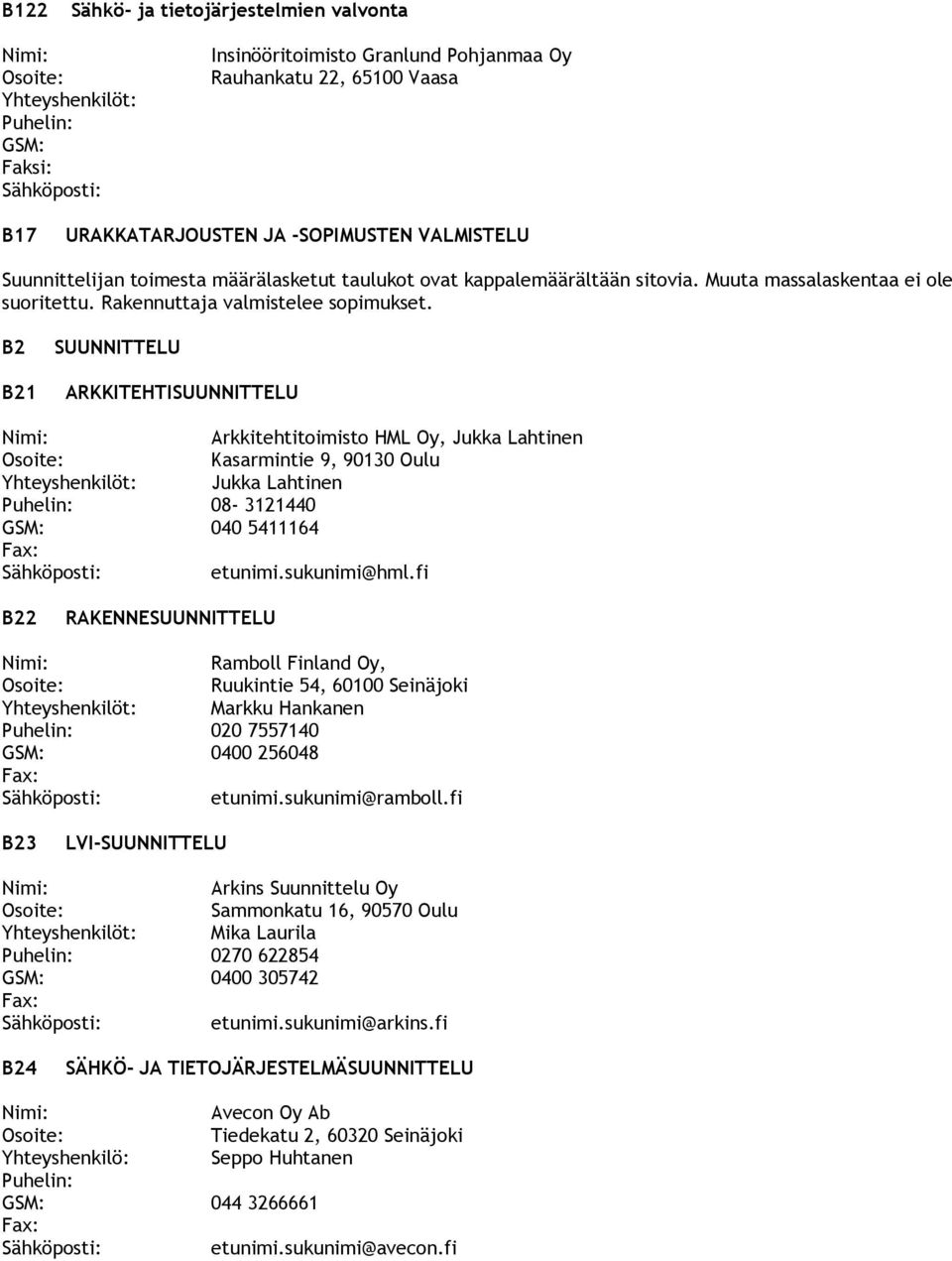

4 B122 Sähkö- ja tietojärjestelmien valvonta Nimi: Osoite: Yhteyshenkilöt: Puhelin: GSM: Faksi: Sähköposti: Insinööritoimisto Granlund Pohjanmaa Oy Rauhankatu 22, Vaasa B17 URAKKATARJOUSTEN JA -SOPIMUSTEN VALMISTELU Suunnittelijan toimesta määrälasketut taulukot ovat kappalemäärältään sitovia. Muuta massalaskentaa ei ole suoritettu. Rakennuttaja valmistelee sopimukset. B2 B21 SUUNNITTELU ARKKITEHTISUUNNITTELU Nimi: Osoite: Yhteyshenkilöt: Puhelin: GSM: Fax: Sähköposti: Arkkitehtitoimisto HML Oy, Jukka Lahtinen Kasarmintie 9, Oulu Jukka Lahtinen B22 RAKENNESUUNNITTELU Nimi: Osoite: Yhteyshenkilöt: Puhelin: GSM: Fax: Sähköposti: Ramboll Finland Oy, Ruukintie 54, Seinäjoki Markku Hankanen B23 LVI-SUUNNITTELU Nimi: Osoite: Yhteyshenkilöt: Puhelin: GSM: Fax: Sähköposti: Arkins Suunnittelu Oy Sammonkatu 16, Oulu Mika Laurila B24 SÄHKÖ- JA TIETOJÄRJESTELMÄSUUNNITTELU Nimi: Osoite: Yhteyshenkilö: Puhelin: GSM: Fax: Sähköposti: Avecon Oy Ab Tiedekatu 2, Seinäjoki Seppo Huhtanen

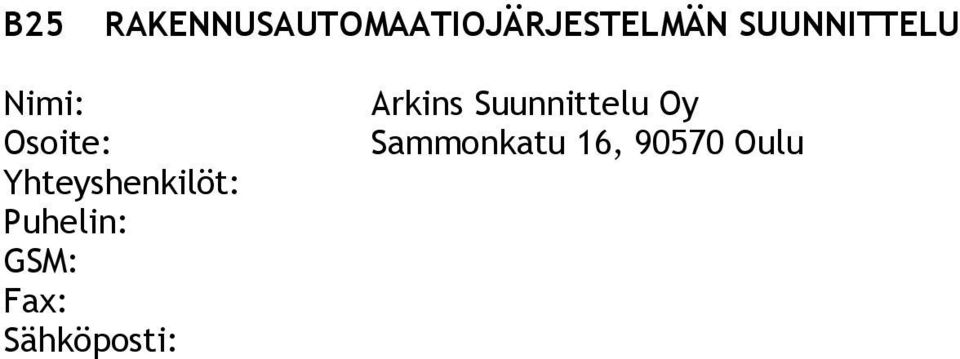

5 B25 RAKENNUSAUTOMAATIOJÄRJESTELMÄN SUUNNITTELU Nimi: Osoite: Yhteyshenkilöt: Puhelin: GSM: Fax: Sähköposti: Arkins Suunnittelu Oy Sammonkatu 16, Oulu

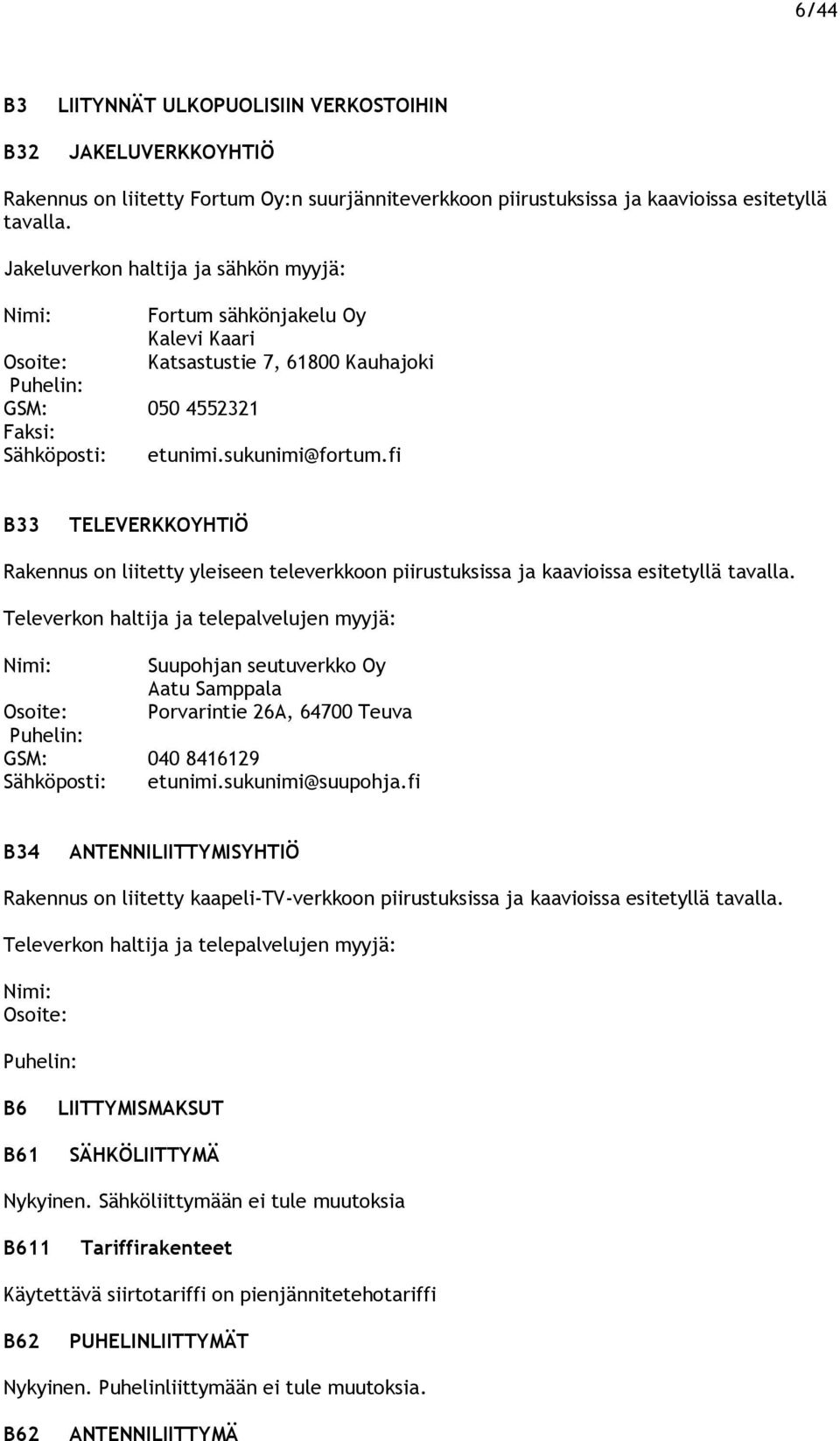

6 6/44 B3 B32 LIITYNNÄT ULKOPUOLISIIN VERKOSTOIHIN JAKELUVERKKOYHTIÖ Rakennus on liitetty Fortum Oy:n suurjänniteverkkoon piirustuksissa ja kaavioissa esitetyllä tavalla. Jakeluverkon haltija ja sähkön myyjä: Nimi: Osoite: Puhelin: GSM: Faksi: Sähköposti: Fortum sähkönjakelu Oy Kalevi Kaari Katsastustie 7, Kauhajoki B33 TELEVERKKOYHTIÖ Rakennus on liitetty yleiseen televerkkoon piirustuksissa ja kaavioissa esitetyllä tavalla. Televerkon haltija ja telepalvelujen myyjä: Nimi: Suupohjan seutuverkko Oy Aatu Samppala Osoite: Porvarintie 26A, Teuva Puhelin: GSM: Sähköposti: B34 ANTENNILIITTYMISYHTIÖ Rakennus on liitetty kaapeli-tv-verkkoon piirustuksissa ja kaavioissa esitetyllä tavalla. Televerkon haltija ja telepalvelujen myyjä: Nimi: Osoite: Puhelin: B6 B61 LIITTYMISMAKSUT SÄHKÖLIITTYMÄ Nykyinen. Sähköliittymään ei tule muutoksia B611 Tariffirakenteet Käytettävä siirtotariffi on pienjännitetehotariffi B62 PUHELINLIITTYMÄT Nykyinen. Puhelinliittymään ei tule muutoksia. B62 ANTENNILIITTYMÄ

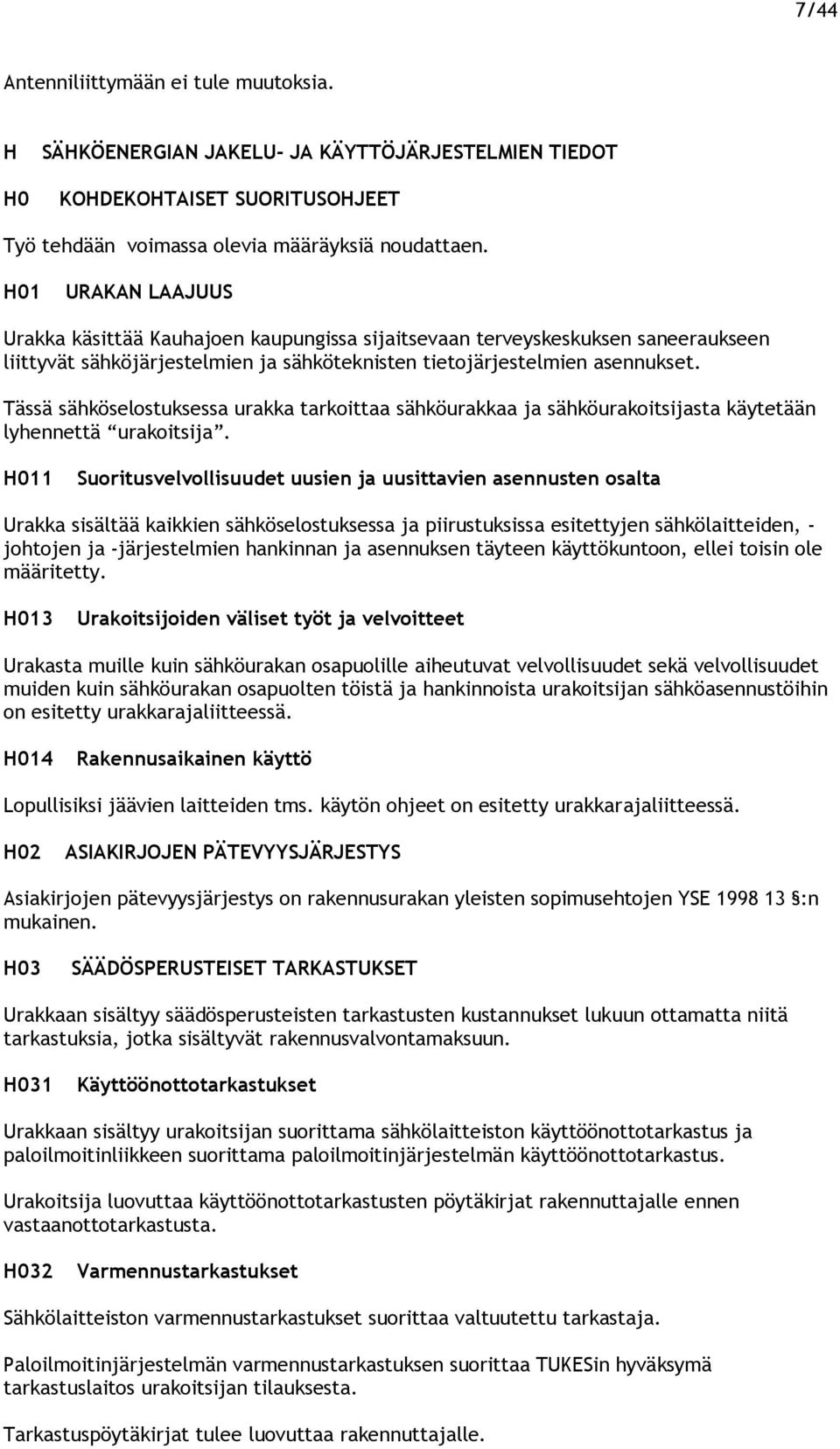

7 7/44 Antenniliittymään ei tule muutoksia. H H0 SÄHKÖENERGIAN JAKELU- JA KÄYTTÖJÄRJESTELMIEN TIEDOT KOHDEKOHTAISET SUORITUSOHJEET Työ tehdään voimassa olevia määräyksiä noudattaen. H01 URAKAN LAAJUUS Urakka käsittää Kauhajoen kaupungissa sijaitsevaan terveyskeskuksen saneeraukseen liittyvät sähköjärjestelmien ja sähköteknisten tietojärjestelmien asennukset. Tässä sähköselostuksessa urakka tarkoittaa sähköurakkaa ja sähköurakoitsijasta käytetään lyhennettä urakoitsija. H011 Suoritusvelvollisuudet uusien ja uusittavien asennusten osalta Urakka sisältää kaikkien sähköselostuksessa ja piirustuksissa esitettyjen sähkölaitteiden, - johtojen ja -järjestelmien hankinnan ja asennuksen täyteen käyttökuntoon, ellei toisin ole määritetty. H013 Urakoitsijoiden väliset työt ja velvoitteet Urakasta muille kuin sähköurakan osapuolille aiheutuvat velvollisuudet sekä velvollisuudet muiden kuin sähköurakan osapuolten töistä ja hankinnoista urakoitsijan sähköasennustöihin on esitetty urakkarajaliitteessä. H014 Rakennusaikainen käyttö Lopullisiksi jäävien laitteiden tms. käytön ohjeet on esitetty urakkarajaliitteessä. H02 ASIAKIRJOJEN PÄTEVYYSJÄRJESTYS Asiakirjojen pätevyysjärjestys on rakennusurakan yleisten sopimusehtojen YSE :n mukainen. H03 SÄÄDÖSPERUSTEISET TARKASTUKSET Urakkaan sisältyy säädösperusteisten tarkastusten kustannukset lukuun ottamatta niitä tarkastuksia, jotka sisältyvät rakennusvalvontamaksuun. H031 Käyttöönottotarkastukset Urakkaan sisältyy urakoitsijan suorittama sähkölaitteiston käyttöönottotarkastus ja paloilmoitinliikkeen suorittama paloilmoitinjärjestelmän käyttöönottotarkastus. Urakoitsija luovuttaa käyttöönottotarkastusten pöytäkirjat rakennuttajalle ennen vastaanottotarkastusta. H032 Varmennustarkastukset Sähkölaitteiston varmennustarkastukset suorittaa valtuutettu tarkastaja. Paloilmoitinjärjestelmän varmennustarkastuksen suorittaa TUKESin hyväksymä tarkastuslaitos urakoitsijan tilauksesta. Tarkastuspöytäkirjat tulee luovuttaa rakennuttajalle.

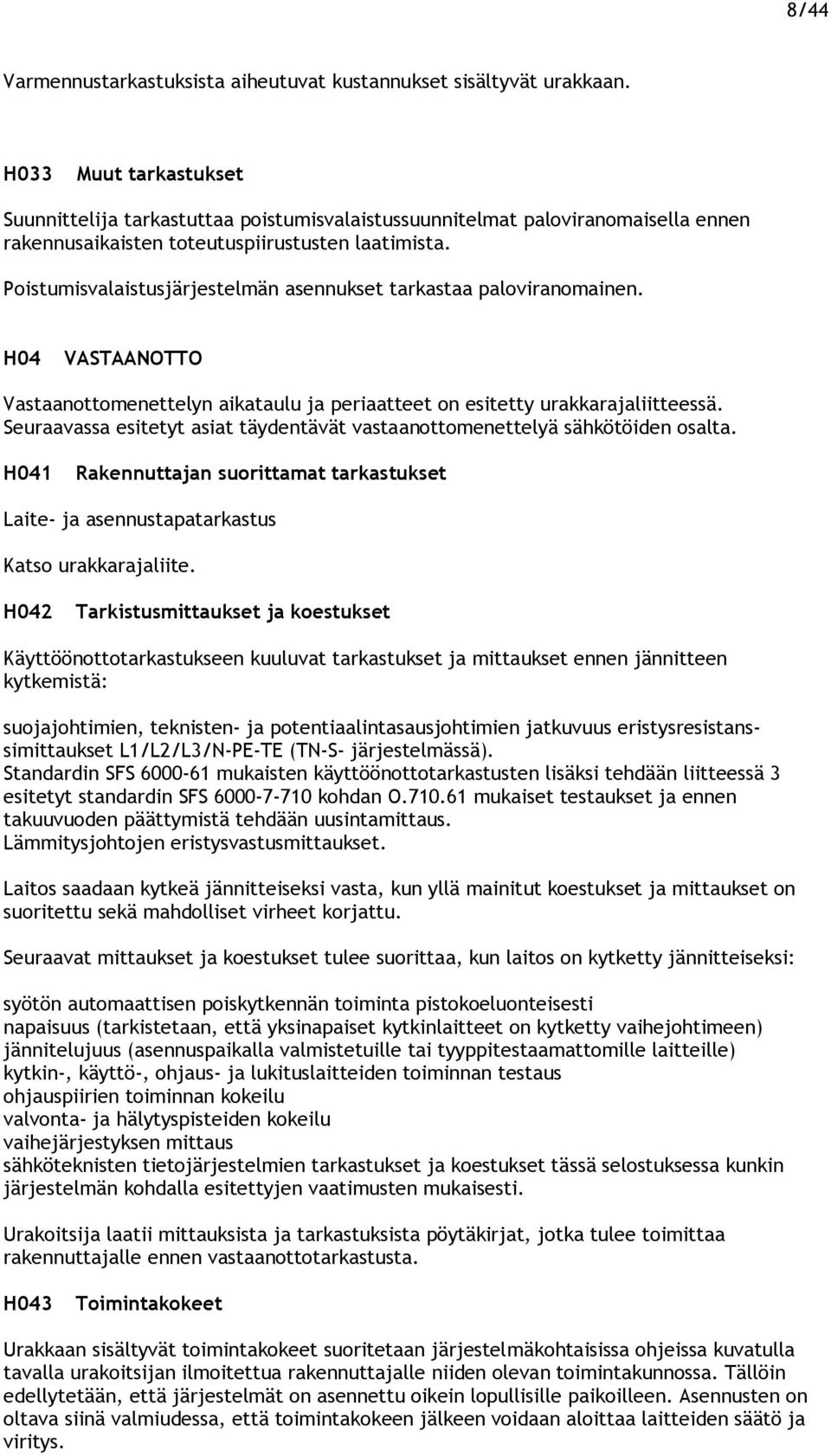

8 8/44 Varmennustarkastuksista aiheutuvat kustannukset sisältyvät urakkaan. H033 Muut tarkastukset Suunnittelija tarkastuttaa poistumisvalaistussuunnitelmat paloviranomaisella ennen rakennusaikaisten toteutuspiirustusten laatimista. Poistumisvalaistusjärjestelmän asennukset tarkastaa paloviranomainen. H04 VASTAANOTTO Vastaanottomenettelyn aikataulu ja periaatteet on esitetty urakkarajaliitteessä. Seuraavassa esitetyt asiat täydentävät vastaanottomenettelyä sähkötöiden osalta. H041 Rakennuttajan suorittamat tarkastukset Laite- ja asennustapatarkastus Katso urakkarajaliite. H042 Tarkistusmittaukset ja koestukset Käyttöönottotarkastukseen kuuluvat tarkastukset ja mittaukset ennen jännitteen kytkemistä: suojajohtimien, teknisten- ja potentiaalintasausjohtimien jatkuvuus eristysresistanssimittaukset L1/L2/L3/N-PE-TE (TN-S- järjestelmässä). Standardin SFS mukaisten käyttöönottotarkastusten lisäksi tehdään liitteessä 3 esitetyt standardin SFS kohdan O mukaiset testaukset ja ennen takuuvuoden päättymistä tehdään uusintamittaus. Lämmitysjohtojen eristysvastusmittaukset. Laitos saadaan kytkeä jännitteiseksi vasta, kun yllä mainitut koestukset ja mittaukset on suoritettu sekä mahdolliset virheet korjattu. Seuraavat mittaukset ja koestukset tulee suorittaa, kun laitos on kytketty jännitteiseksi: syötön automaattisen poiskytkennän toiminta pistokoeluonteisesti napaisuus (tarkistetaan, että yksinapaiset kytkinlaitteet on kytketty vaihejohtimeen) jännitelujuus (asennuspaikalla valmistetuille tai tyyppitestaamattomille laitteille) kytkin-, käyttö-, ohjaus- ja lukituslaitteiden toiminnan testaus ohjauspiirien toiminnan kokeilu valvonta- ja hälytyspisteiden kokeilu vaihejärjestyksen mittaus sähköteknisten tietojärjestelmien tarkastukset ja koestukset tässä selostuksessa kunkin järjestelmän kohdalla esitettyjen vaatimusten mukaisesti. Urakoitsija laatii mittauksista ja tarkastuksista pöytäkirjat, jotka tulee toimittaa rakennuttajalle ennen vastaanottotarkastusta. H043 Toimintakokeet Urakkaan sisältyvät toimintakokeet suoritetaan järjestelmäkohtaisissa ohjeissa kuvatulla tavalla urakoitsijan ilmoitettua rakennuttajalle niiden olevan toimintakunnossa. Tällöin edellytetään, että järjestelmät on asennettu oikein lopullisille paikoilleen. Asennusten on oltava siinä valmiudessa, että toimintakokeen jälkeen voidaan aloittaa laitteiden säätö ja viritys.

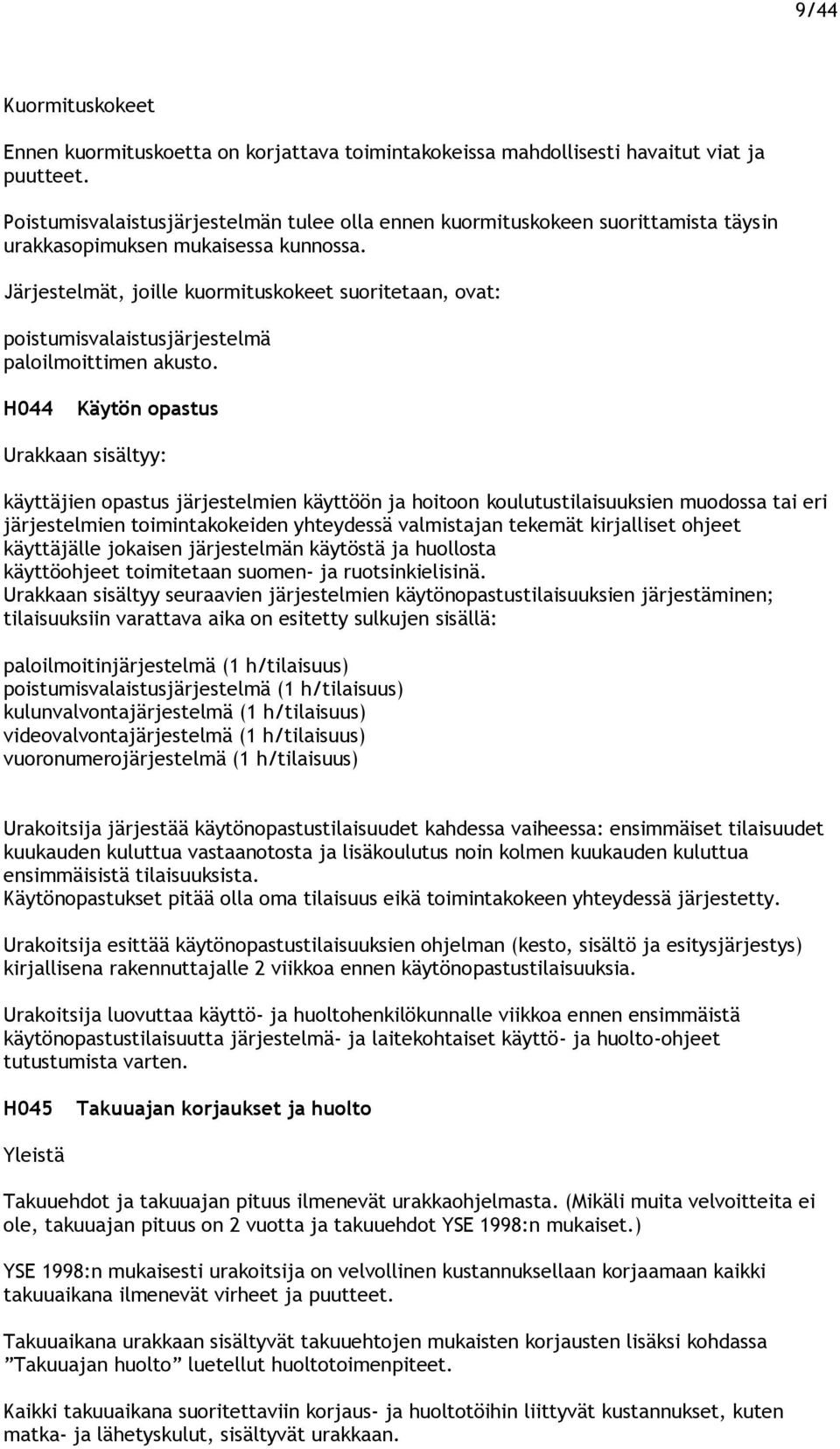

9 9/44 Kuormituskokeet Ennen kuormituskoetta on korjattava toimintakokeissa mahdollisesti havaitut viat ja puutteet. Poistumisvalaistusjärjestelmän tulee olla ennen kuormituskokeen suorittamista täysin urakkasopimuksen mukaisessa kunnossa. Järjestelmät, joille kuormituskokeet suoritetaan, ovat: poistumisvalaistusjärjestelmä paloilmoittimen akusto. H044 Käytön opastus Urakkaan sisältyy: käyttäjien opastus järjestelmien käyttöön ja hoitoon koulutustilaisuuksien muodossa tai eri järjestelmien toimintakokeiden yhteydessä valmistajan tekemät kirjalliset ohjeet käyttäjälle jokaisen järjestelmän käytöstä ja huollosta käyttöohjeet toimitetaan suomen- ja ruotsinkielisinä. Urakkaan sisältyy seuraavien järjestelmien käytönopastustilaisuuksien järjestäminen; tilaisuuksiin varattava aika on esitetty sulkujen sisällä: paloilmoitinjärjestelmä (1 h/tilaisuus) poistumisvalaistusjärjestelmä (1 h/tilaisuus) kulunvalvontajärjestelmä (1 h/tilaisuus) videovalvontajärjestelmä (1 h/tilaisuus) vuoronumerojärjestelmä (1 h/tilaisuus) Urakoitsija järjestää käytönopastustilaisuudet kahdessa vaiheessa: ensimmäiset tilaisuudet kuukauden kuluttua vastaanotosta ja lisäkoulutus noin kolmen kuukauden kuluttua ensimmäisistä tilaisuuksista. Käytönopastukset pitää olla oma tilaisuus eikä toimintakokeen yhteydessä järjestetty. Urakoitsija esittää käytönopastustilaisuuksien ohjelman (kesto, sisältö ja esitysjärjestys) kirjallisena rakennuttajalle 2 viikkoa ennen käytönopastustilaisuuksia. Urakoitsija luovuttaa käyttö- ja huoltohenkilökunnalle viikkoa ennen ensimmäistä käytönopastustilaisuutta järjestelmä- ja laitekohtaiset käyttö- ja huolto-ohjeet tutustumista varten. H045 Takuuajan korjaukset ja huolto Yleistä Takuuehdot ja takuuajan pituus ilmenevät urakkaohjelmasta. (Mikäli muita velvoitteita ei ole, takuuajan pituus on 2 vuotta ja takuuehdot YSE 1998:n mukaiset.) YSE 1998:n mukaisesti urakoitsija on velvollinen kustannuksellaan korjaamaan kaikki takuuaikana ilmenevät virheet ja puutteet. Takuuaikana urakkaan sisältyvät takuuehtojen mukaisten korjausten lisäksi kohdassa Takuuajan huolto luetellut huoltotoimenpiteet. Kaikki takuuaikana suoritettaviin korjaus- ja huoltotöihin liittyvät kustannukset, kuten matka- ja lähetyskulut, sisältyvät urakkaan.

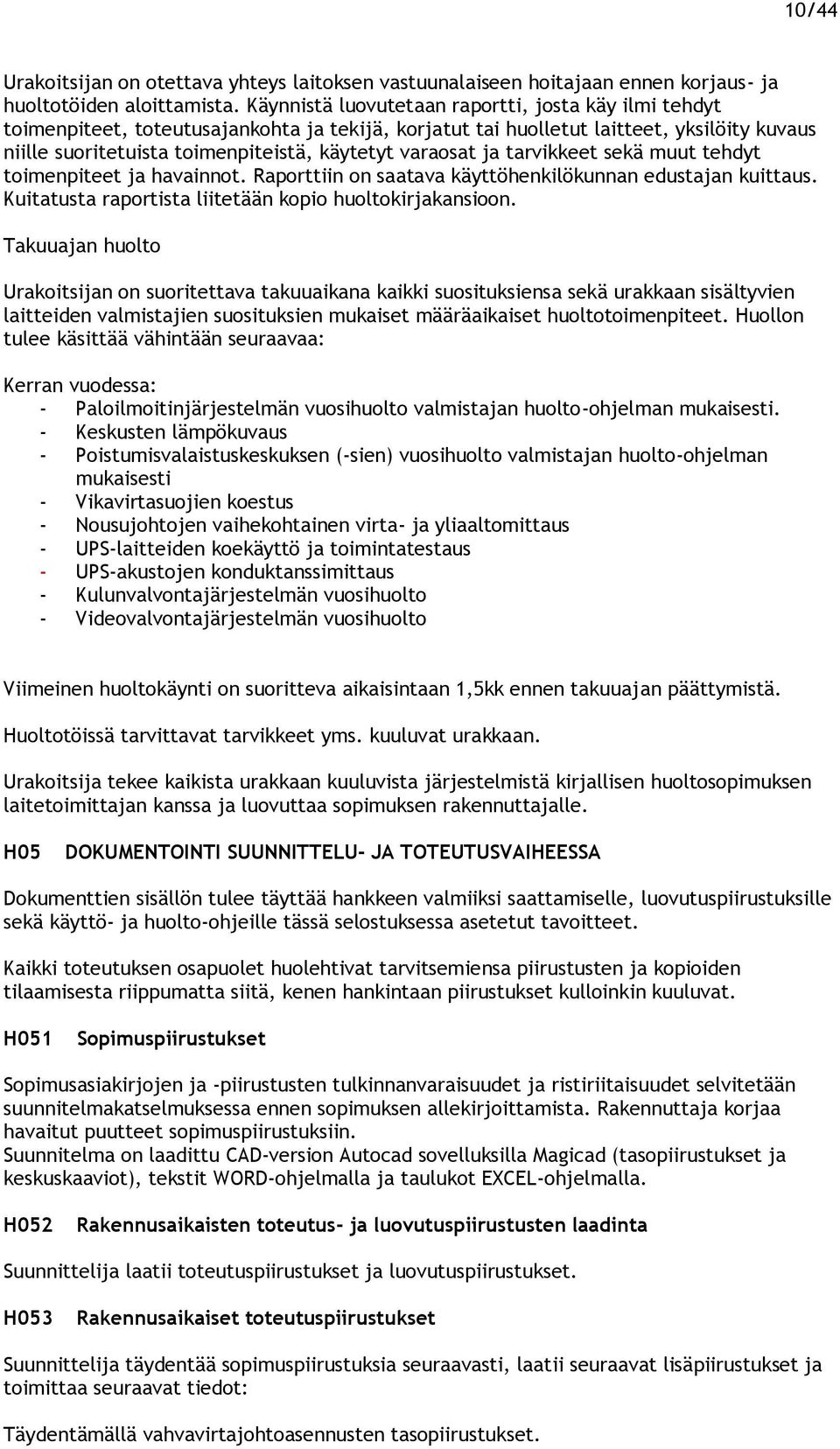

10 10/44 Urakoitsijan on otettava yhteys laitoksen vastuunalaiseen hoitajaan ennen korjaus- ja huoltotöiden aloittamista. Käynnistä luovutetaan raportti, josta käy ilmi tehdyt toimenpiteet, toteutusajankohta ja tekijä, korjatut tai huolletut laitteet, yksilöity kuvaus niille suoritetuista toimenpiteistä, käytetyt varaosat ja tarvikkeet sekä muut tehdyt toimenpiteet ja havainnot. Raporttiin on saatava käyttöhenkilökunnan edustajan kuittaus. Kuitatusta raportista liitetään kopio huoltokirjakansioon. Takuuajan huolto Urakoitsijan on suoritettava takuuaikana kaikki suosituksiensa sekä urakkaan sisältyvien laitteiden valmistajien suosituksien mukaiset määräaikaiset huoltotoimenpiteet. Huollon tulee käsittää vähintään seuraavaa: Kerran vuodessa: - Paloilmoitinjärjestelmän vuosihuolto valmistajan huolto-ohjelman mukaisesti. - Keskusten lämpökuvaus - Poistumisvalaistuskeskuksen (-sien) vuosihuolto valmistajan huolto-ohjelman mukaisesti - Vikavirtasuojien koestus - Nousujohtojen vaihekohtainen virta- ja yliaaltomittaus - UPS-laitteiden koekäyttö ja toimintatestaus - UPS-akustojen konduktanssimittaus - Kulunvalvontajärjestelmän vuosihuolto - Videovalvontajärjestelmän vuosihuolto Viimeinen huoltokäynti on suoritteva aikaisintaan 1,5kk ennen takuuajan päättymistä. Huoltotöissä tarvittavat tarvikkeet yms. kuuluvat urakkaan. Urakoitsija tekee kaikista urakkaan kuuluvista järjestelmistä kirjallisen huoltosopimuksen laitetoimittajan kanssa ja luovuttaa sopimuksen rakennuttajalle. H05 DOKUMENTOINTI SUUNNITTELU- JA TOTEUTUSVAIHEESSA Dokumenttien sisällön tulee täyttää hankkeen valmiiksi saattamiselle, luovutuspiirustuksille sekä käyttö- ja huolto-ohjeille tässä selostuksessa asetetut tavoitteet. Kaikki toteutuksen osapuolet huolehtivat tarvitsemiensa piirustusten ja kopioiden tilaamisesta riippumatta siitä, kenen hankintaan piirustukset kulloinkin kuuluvat. H051 Sopimuspiirustukset Sopimusasiakirjojen ja -piirustusten tulkinnanvaraisuudet ja ristiriitaisuudet selvitetään suunnitelmakatselmuksessa ennen sopimuksen allekirjoittamista. Rakennuttaja korjaa havaitut puutteet sopimuspiirustuksiin. Suunnitelma on laadittu CAD-version Autocad sovelluksilla Magicad (tasopiirustukset ja keskuskaaviot), tekstit WORD-ohjelmalla ja taulukot EXCEL-ohjelmalla. H052 Rakennusaikaisten toteutus- ja luovutuspiirustusten laadinta Suunnittelija laatii toteutuspiirustukset ja luovutuspiirustukset. H053 Rakennusaikaiset toteutuspiirustukset Suunnittelija täydentää sopimuspiirustuksia seuraavasti, laatii seuraavat lisäpiirustukset ja toimittaa seuraavat tiedot: Täydentämällä vahvavirtajohtoasennusten tasopiirustukset.

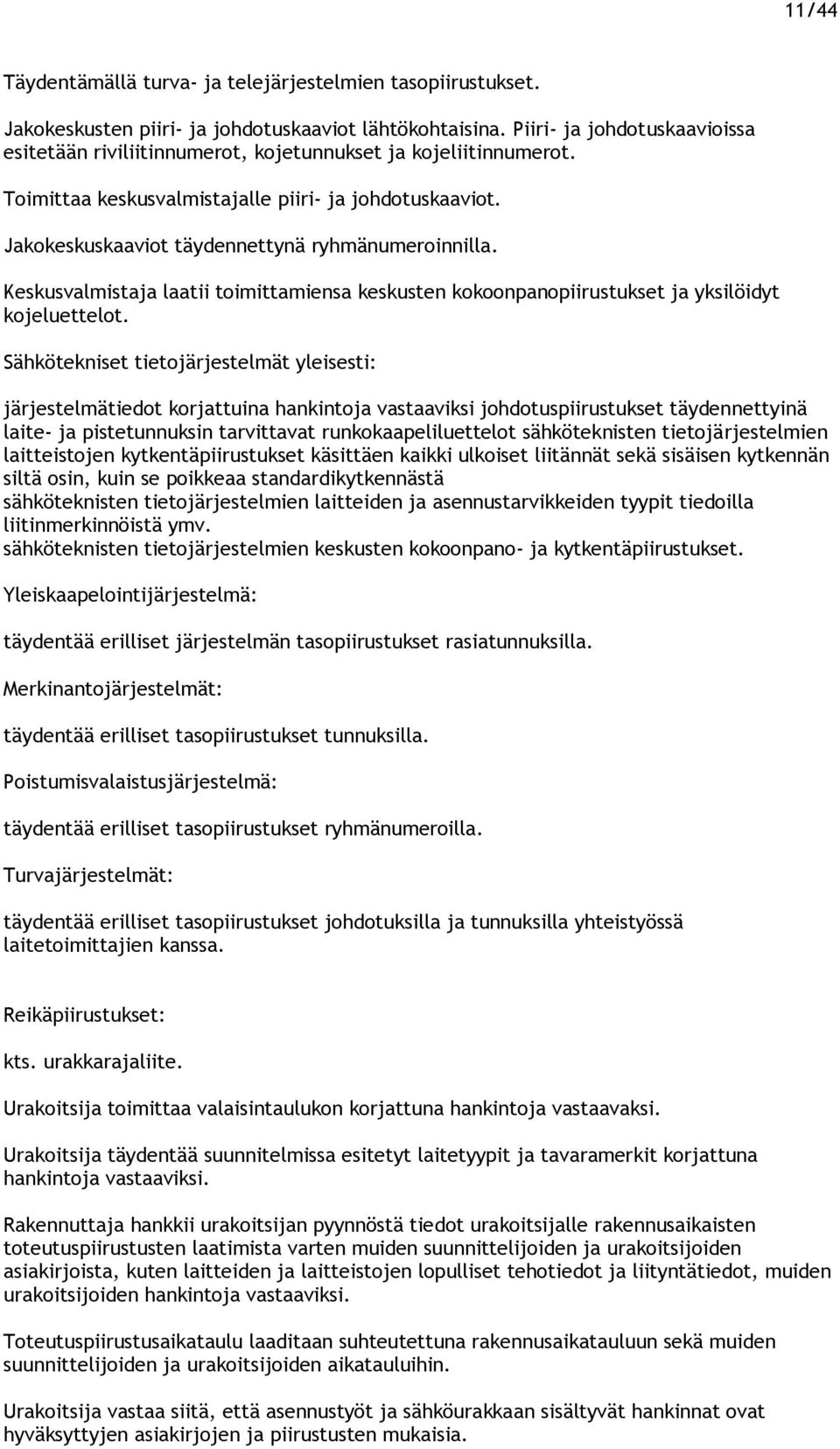

11 11/44 Täydentämällä turva- ja telejärjestelmien tasopiirustukset. Jakokeskusten piiri- ja johdotuskaaviot lähtökohtaisina. Piiri- ja johdotuskaavioissa esitetään riviliitinnumerot, kojetunnukset ja kojeliitinnumerot. Toimittaa keskusvalmistajalle piiri- ja johdotuskaaviot. Jakokeskuskaaviot täydennettynä ryhmänumeroinnilla. Keskusvalmistaja laatii toimittamiensa keskusten kokoonpanopiirustukset ja yksilöidyt kojeluettelot. Sähkötekniset tietojärjestelmät yleisesti: järjestelmätiedot korjattuina hankintoja vastaaviksi johdotuspiirustukset täydennettyinä laite- ja pistetunnuksin tarvittavat runkokaapeliluettelot sähköteknisten tietojärjestelmien laitteistojen kytkentäpiirustukset käsittäen kaikki ulkoiset liitännät sekä sisäisen kytkennän siltä osin, kuin se poikkeaa standardikytkennästä sähköteknisten tietojärjestelmien laitteiden ja asennustarvikkeiden tyypit tiedoilla liitinmerkinnöistä ymv. sähköteknisten tietojärjestelmien keskusten kokoonpano- ja kytkentäpiirustukset. Yleiskaapelointijärjestelmä: täydentää erilliset järjestelmän tasopiirustukset rasiatunnuksilla. Merkinantojärjestelmät: täydentää erilliset tasopiirustukset tunnuksilla. Poistumisvalaistusjärjestelmä: täydentää erilliset tasopiirustukset ryhmänumeroilla. Turvajärjestelmät: täydentää erilliset tasopiirustukset johdotuksilla ja tunnuksilla yhteistyössä laitetoimittajien kanssa. Reikäpiirustukset: kts. urakkarajaliite. Urakoitsija toimittaa valaisintaulukon korjattuna hankintoja vastaavaksi. Urakoitsija täydentää suunnitelmissa esitetyt laitetyypit ja tavaramerkit korjattuna hankintoja vastaaviksi. Rakennuttaja hankkii urakoitsijan pyynnöstä tiedot urakoitsijalle rakennusaikaisten toteutuspiirustusten laatimista varten muiden suunnittelijoiden ja urakoitsijoiden asiakirjoista, kuten laitteiden ja laitteistojen lopulliset tehotiedot ja liityntätiedot, muiden urakoitsijoiden hankintoja vastaaviksi. Toteutuspiirustusaikataulu laaditaan suhteutettuna rakennusaikatauluun sekä muiden suunnittelijoiden ja urakoitsijoiden aikatauluihin. Urakoitsija vastaa siitä, että asennustyöt ja sähköurakkaan sisältyvät hankinnat ovat hyväksyttyjen asiakirjojen ja piirustusten mukaisia.

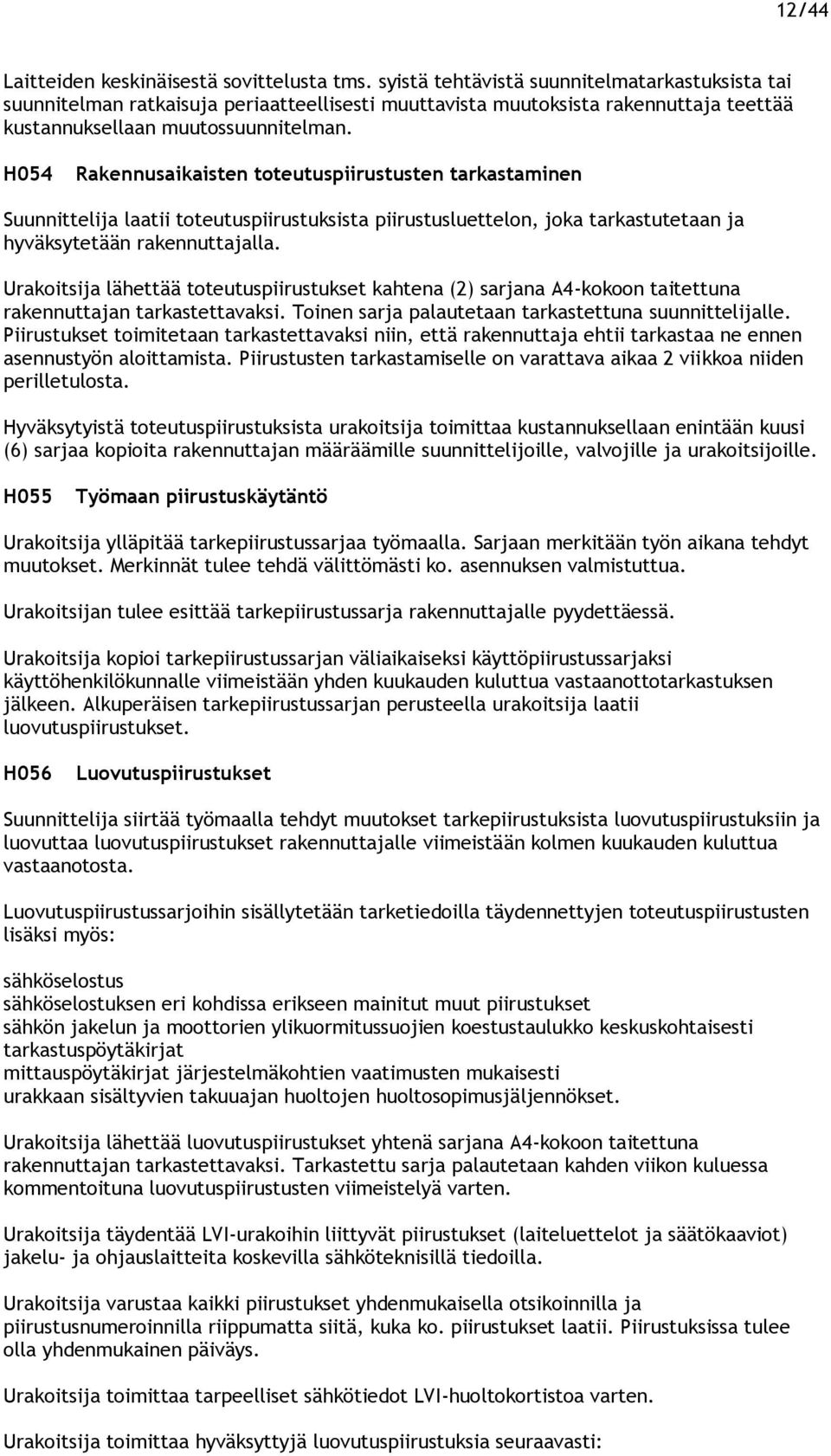

12 12/44 Laitteiden keskinäisestä sovittelusta tms. syistä tehtävistä suunnitelmatarkastuksista tai suunnitelman ratkaisuja periaatteellisesti muuttavista muutoksista rakennuttaja teettää kustannuksellaan muutossuunnitelman. H054 Rakennusaikaisten toteutuspiirustusten tarkastaminen Suunnittelija laatii toteutuspiirustuksista piirustusluettelon, joka tarkastutetaan ja hyväksytetään rakennuttajalla. Urakoitsija lähettää toteutuspiirustukset kahtena (2) sarjana A4-kokoon taitettuna rakennuttajan tarkastettavaksi. Toinen sarja palautetaan tarkastettuna suunnittelijalle. Piirustukset toimitetaan tarkastettavaksi niin, että rakennuttaja ehtii tarkastaa ne ennen asennustyön aloittamista. Piirustusten tarkastamiselle on varattava aikaa 2 viikkoa niiden perilletulosta. Hyväksytyistä toteutuspiirustuksista urakoitsija toimittaa kustannuksellaan enintään kuusi (6) sarjaa kopioita rakennuttajan määräämille suunnittelijoille, valvojille ja urakoitsijoille. H055 Työmaan piirustuskäytäntö Urakoitsija ylläpitää tarkepiirustussarjaa työmaalla. Sarjaan merkitään työn aikana tehdyt muutokset. Merkinnät tulee tehdä välittömästi ko. asennuksen valmistuttua. Urakoitsijan tulee esittää tarkepiirustussarja rakennuttajalle pyydettäessä. Urakoitsija kopioi tarkepiirustussarjan väliaikaiseksi käyttöpiirustussarjaksi käyttöhenkilökunnalle viimeistään yhden kuukauden kuluttua vastaanottotarkastuksen jälkeen. Alkuperäisen tarkepiirustussarjan perusteella urakoitsija laatii luovutuspiirustukset. H056 Luovutuspiirustukset Suunnittelija siirtää työmaalla tehdyt muutokset tarkepiirustuksista luovutuspiirustuksiin ja luovuttaa luovutuspiirustukset rakennuttajalle viimeistään kolmen kuukauden kuluttua vastaanotosta. Luovutuspiirustussarjoihin sisällytetään tarketiedoilla täydennettyjen toteutuspiirustusten lisäksi myös: sähköselostus sähköselostuksen eri kohdissa erikseen mainitut muut piirustukset sähkön jakelun ja moottorien ylikuormitussuojien koestustaulukko keskuskohtaisesti tarkastuspöytäkirjat mittauspöytäkirjat järjestelmäkohtien vaatimusten mukaisesti urakkaan sisältyvien takuuajan huoltojen huoltosopimusjäljennökset. Urakoitsija lähettää luovutuspiirustukset yhtenä sarjana A4-kokoon taitettuna rakennuttajan tarkastettavaksi. Tarkastettu sarja palautetaan kahden viikon kuluessa kommentoituna luovutuspiirustusten viimeistelyä varten. Urakoitsija täydentää LVI-urakoihin liittyvät piirustukset (laiteluettelot ja säätökaaviot) jakelu- ja ohjauslaitteita koskevilla sähköteknisillä tiedoilla. Urakoitsija varustaa kaikki piirustukset yhdenmukaisella otsikoinnilla ja piirustusnumeroinnilla riippumatta siitä, kuka ko. piirustukset laatii. Piirustuksissa tulee olla yhdenmukainen päiväys. Urakoitsija toimittaa tarpeelliset sähkötiedot LVI-huoltokortistoa varten. Urakoitsija toimittaa hyväksyttyjä luovutuspiirustuksia seuraavasti:

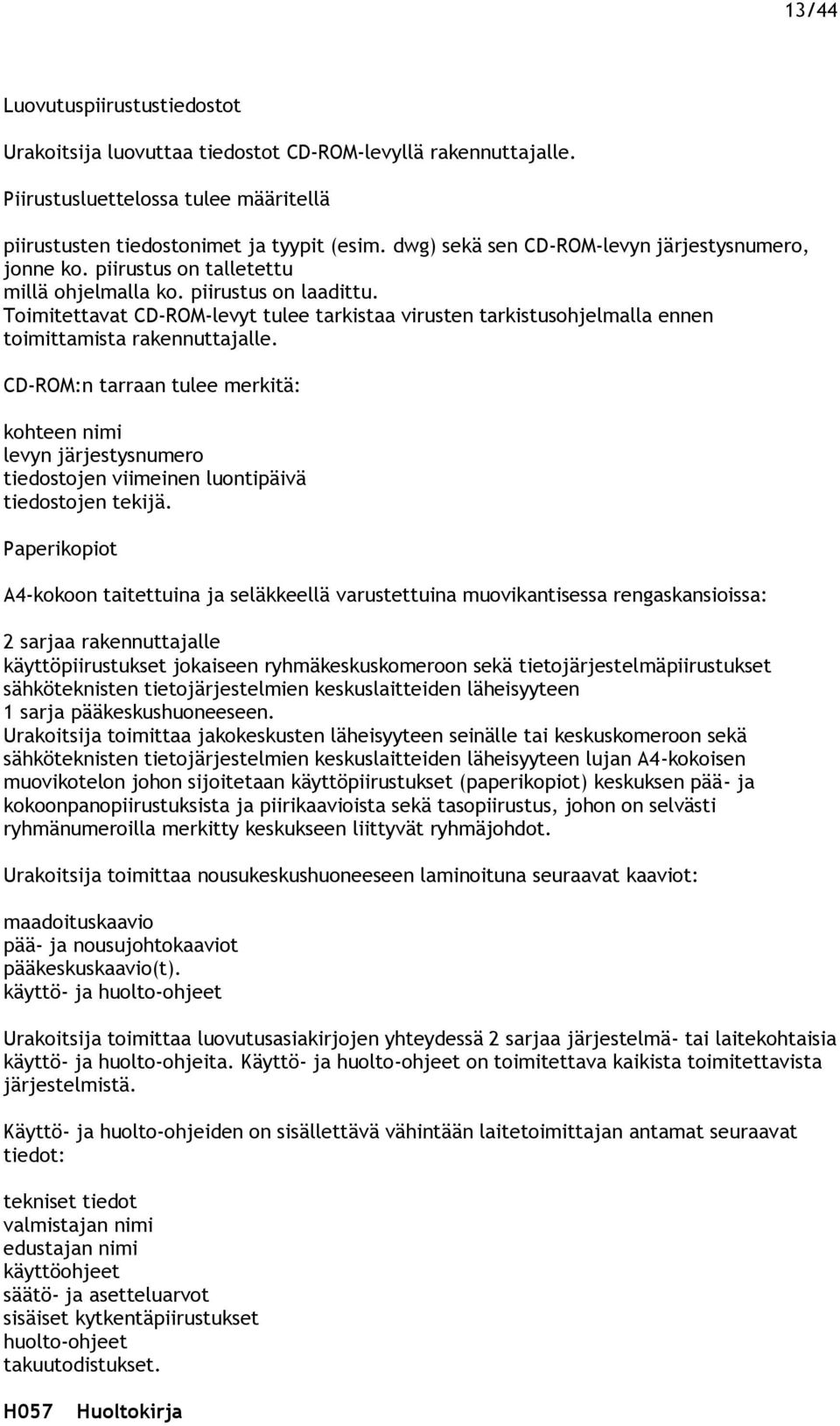

13 13/44 Luovutuspiirustustiedostot Urakoitsija luovuttaa tiedostot CD-ROM-levyllä rakennuttajalle. Piirustusluettelossa tulee määritellä piirustusten tiedostonimet ja tyypit (esim. dwg) sekä sen CD-ROM-levyn järjestysnumero, jonne ko. piirustus on talletettu millä ohjelmalla ko. piirustus on laadittu. Toimitettavat CD-ROM-levyt tulee tarkistaa virusten tarkistusohjelmalla ennen toimittamista rakennuttajalle. CD-ROM:n tarraan tulee merkitä: kohteen nimi levyn järjestysnumero tiedostojen viimeinen luontipäivä tiedostojen tekijä. Paperikopiot A4-kokoon taitettuina ja seläkkeellä varustettuina muovikantisessa rengaskansioissa: 2 sarjaa rakennuttajalle käyttöpiirustukset jokaiseen ryhmäkeskuskomeroon sekä tietojärjestelmäpiirustukset sähköteknisten tietojärjestelmien keskuslaitteiden läheisyyteen 1 sarja pääkeskushuoneeseen. Urakoitsija toimittaa jakokeskusten läheisyyteen seinälle tai keskuskomeroon sekä sähköteknisten tietojärjestelmien keskuslaitteiden läheisyyteen lujan A4-kokoisen muovikotelon johon sijoitetaan käyttöpiirustukset (paperikopiot) keskuksen pää- ja kokoonpanopiirustuksista ja piirikaavioista sekä tasopiirustus, johon on selvästi ryhmänumeroilla merkitty keskukseen liittyvät ryhmäjohdot. Urakoitsija toimittaa nousukeskushuoneeseen laminoituna seuraavat kaaviot: maadoituskaavio pää- ja nousujohtokaaviot pääkeskuskaavio(t). käyttö- ja huolto-ohjeet Urakoitsija toimittaa luovutusasiakirjojen yhteydessä 2 sarjaa järjestelmä- tai laitekohtaisia käyttö- ja huolto-ohjeita. Käyttö- ja huolto-ohjeet on toimitettava kaikista toimitettavista järjestelmistä. Käyttö- ja huolto-ohjeiden on sisällettävä vähintään laitetoimittajan antamat seuraavat tiedot: tekniset tiedot valmistajan nimi edustajan nimi käyttöohjeet säätö- ja asetteluarvot sisäiset kytkentäpiirustukset huolto-ohjeet takuutodistukset. H057 Huoltokirja

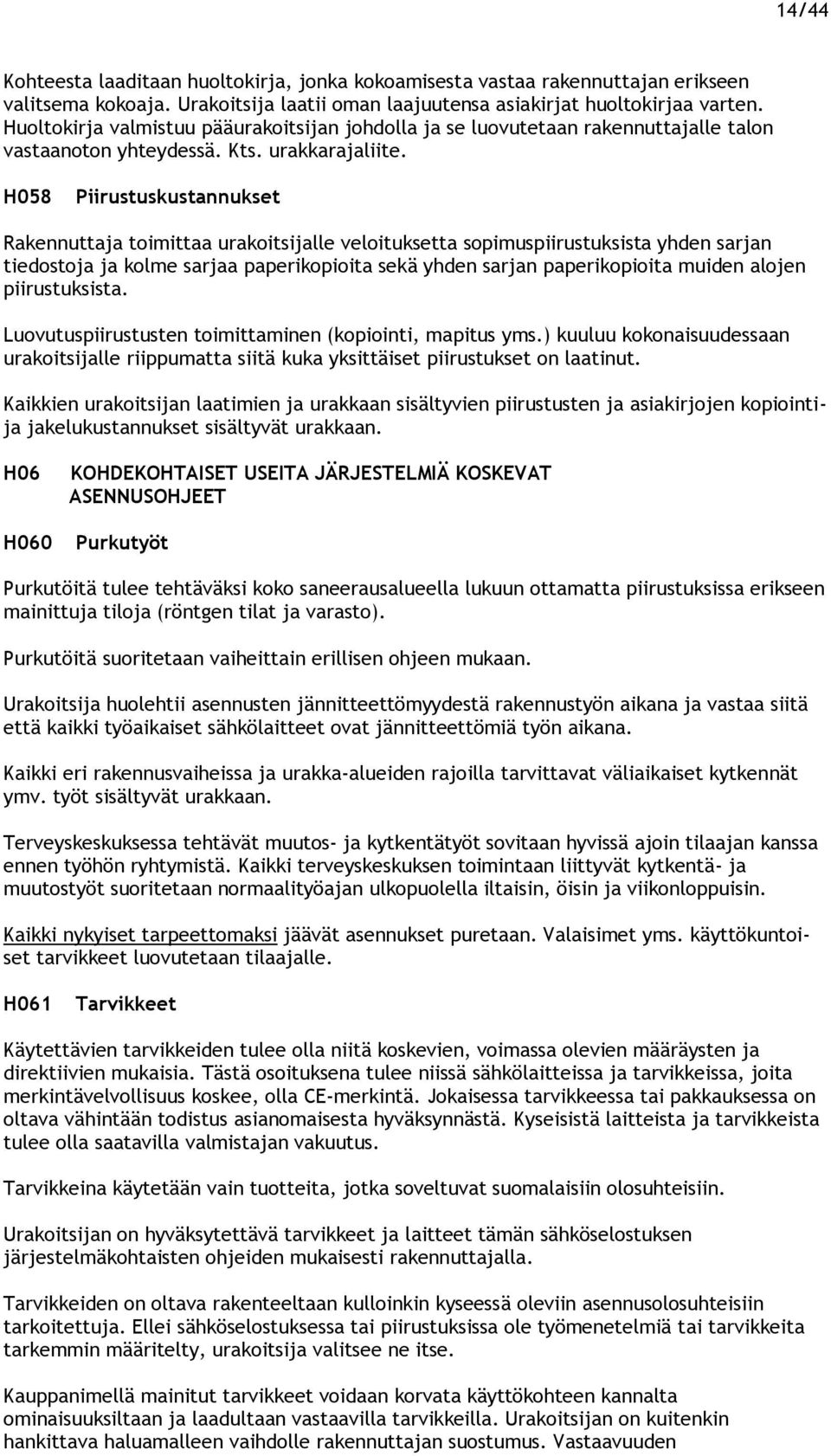

14 14/44 Kohteesta laaditaan huoltokirja, jonka kokoamisesta vastaa rakennuttajan erikseen valitsema kokoaja. Urakoitsija laatii oman laajuutensa asiakirjat huoltokirjaa varten. Huoltokirja valmistuu pääurakoitsijan johdolla ja se luovutetaan rakennuttajalle talon vastaanoton yhteydessä. Kts. urakkarajaliite. H058 Piirustuskustannukset Rakennuttaja toimittaa urakoitsijalle veloituksetta sopimuspiirustuksista yhden sarjan tiedostoja ja kolme sarjaa paperikopioita sekä yhden sarjan paperikopioita muiden alojen piirustuksista. Luovutuspiirustusten toimittaminen (kopiointi, mapitus yms.) kuuluu kokonaisuudessaan urakoitsijalle riippumatta siitä kuka yksittäiset piirustukset on laatinut. Kaikkien urakoitsijan laatimien ja urakkaan sisältyvien piirustusten ja asiakirjojen kopiointija jakelukustannukset sisältyvät urakkaan. H06 H060 KOHDEKOHTAISET USEITA JÄRJESTELMIÄ KOSKEVAT ASENNUSOHJEET Purkutyöt Purkutöitä tulee tehtäväksi koko saneerausalueella lukuun ottamatta piirustuksissa erikseen mainittuja tiloja (röntgen tilat ja varasto). Purkutöitä suoritetaan vaiheittain erillisen ohjeen mukaan. Urakoitsija huolehtii asennusten jännitteettömyydestä rakennustyön aikana ja vastaa siitä että kaikki työaikaiset sähkölaitteet ovat jännitteettömiä työn aikana. Kaikki eri rakennusvaiheissa ja urakka-alueiden rajoilla tarvittavat väliaikaiset kytkennät ymv. työt sisältyvät urakkaan. Terveyskeskuksessa tehtävät muutos- ja kytkentätyöt sovitaan hyvissä ajoin tilaajan kanssa ennen työhön ryhtymistä. Kaikki terveyskeskuksen toimintaan liittyvät kytkentä- ja muutostyöt suoritetaan normaalityöajan ulkopuolella iltaisin, öisin ja viikonloppuisin. Kaikki nykyiset tarpeettomaksi jäävät asennukset puretaan. Valaisimet yms. käyttökuntoiset tarvikkeet luovutetaan tilaajalle. H061 Tarvikkeet Käytettävien tarvikkeiden tulee olla niitä koskevien, voimassa olevien määräysten ja direktiivien mukaisia. Tästä osoituksena tulee niissä sähkölaitteissa ja tarvikkeissa, joita merkintävelvollisuus koskee, olla CE-merkintä. Jokaisessa tarvikkeessa tai pakkauksessa on oltava vähintään todistus asianomaisesta hyväksynnästä. Kyseisistä laitteista ja tarvikkeista tulee olla saatavilla valmistajan vakuutus. Tarvikkeina käytetään vain tuotteita, jotka soveltuvat suomalaisiin olosuhteisiin. Urakoitsijan on hyväksytettävä tarvikkeet ja laitteet tämän sähköselostuksen järjestelmäkohtaisten ohjeiden mukaisesti rakennuttajalla. Tarvikkeiden on oltava rakenteeltaan kulloinkin kyseessä oleviin asennusolosuhteisiin tarkoitettuja. Ellei sähköselostuksessa tai piirustuksissa ole työmenetelmiä tai tarvikkeita tarkemmin määritelty, urakoitsija valitsee ne itse. Kauppanimellä mainitut tarvikkeet voidaan korvata käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tarvikkeilla. Urakoitsijan on kuitenkin hankittava haluamalleen vaihdolle rakennuttajan suostumus. Vastaavuuden

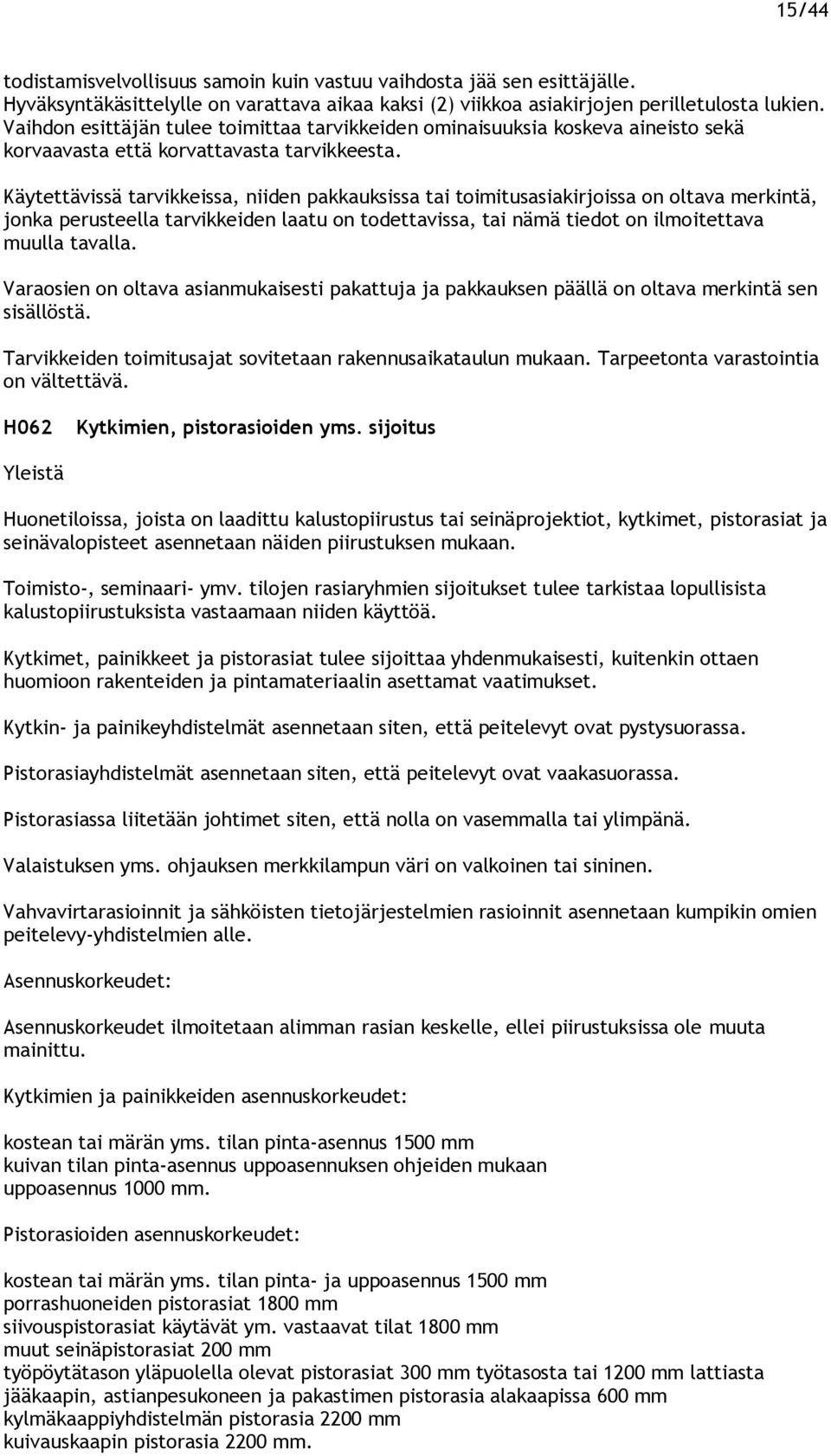

15 15/44 todistamisvelvollisuus samoin kuin vastuu vaihdosta jää sen esittäjälle. Hyväksyntäkäsittelylle on varattava aikaa kaksi (2) viikkoa asiakirjojen perilletulosta lukien. Vaihdon esittäjän tulee toimittaa tarvikkeiden ominaisuuksia koskeva aineisto sekä korvaavasta että korvattavasta tarvikkeesta. Käytettävissä tarvikkeissa, niiden pakkauksissa tai toimitusasiakirjoissa on oltava merkintä, jonka perusteella tarvikkeiden laatu on todettavissa, tai nämä tiedot on ilmoitettava muulla tavalla. Varaosien on oltava asianmukaisesti pakattuja ja pakkauksen päällä on oltava merkintä sen sisällöstä. Tarvikkeiden toimitusajat sovitetaan rakennusaikataulun mukaan. Tarpeetonta varastointia on vältettävä. H062 Kytkimien, pistorasioiden yms. sijoitus Yleistä Huonetiloissa, joista on laadittu kalustopiirustus tai seinäprojektiot, kytkimet, pistorasiat ja seinävalopisteet asennetaan näiden piirustuksen mukaan. Toimisto-, seminaari- ymv. tilojen rasiaryhmien sijoitukset tulee tarkistaa lopullisista kalustopiirustuksista vastaamaan niiden käyttöä. Kytkimet, painikkeet ja pistorasiat tulee sijoittaa yhdenmukaisesti, kuitenkin ottaen huomioon rakenteiden ja pintamateriaalin asettamat vaatimukset. Kytkin- ja painikeyhdistelmät asennetaan siten, että peitelevyt ovat pystysuorassa. Pistorasiayhdistelmät asennetaan siten, että peitelevyt ovat vaakasuorassa. Pistorasiassa liitetään johtimet siten, että nolla on vasemmalla tai ylimpänä. Valaistuksen yms. ohjauksen merkkilampun väri on valkoinen tai sininen. Vahvavirtarasioinnit ja sähköisten tietojärjestelmien rasioinnit asennetaan kumpikin omien peitelevy-yhdistelmien alle. Asennuskorkeudet: Asennuskorkeudet ilmoitetaan alimman rasian keskelle, ellei piirustuksissa ole muuta mainittu. Kytkimien ja painikkeiden asennuskorkeudet: kostean tai märän yms. tilan pinta-asennus 1500 mm kuivan tilan pinta-asennus uppoasennuksen ohjeiden mukaan uppoasennus 1000 mm. Pistorasioiden asennuskorkeudet: kostean tai märän yms. tilan pinta- ja uppoasennus 1500 mm porrashuoneiden pistorasiat 1800 mm siivouspistorasiat käytävät ym. vastaavat tilat 1800 mm muut seinäpistorasiat 200 mm työpöytätason yläpuolella olevat pistorasiat 300 mm työtasosta tai 1200 mm lattiasta jääkaapin, astianpesukoneen ja pakastimen pistorasia alakaapissa 600 mm kylmäkaappiyhdistelmän pistorasia 2200 mm kuivauskaapin pistorasia 2200 mm.

16 16/44 Seinävalopisteiden asennuskorkeudet: WC:n peilivalaisimet 1900 mm liesituulettimet 1800 mm yläkaappien yhteyteen asennettavat valaisimet arkkitehdin kalustekuvien mukaisesti. Liitäntärasioiden asennuskorkeudet: lieden liitäntärasia 600 mm. Sähköteknisten tietojärjestelmien laitteiden asennuskorkeuksia: sisäänpyyntöjärjestelmän ovikoje 1400 mm huonemerkkilamppu sähköpielessä 1950 mm telepistorasia = pistorasiakorkeus paloilmoituspainikkeet 1700 mm kulunvalvonnan painikkeet ja lukijat 1200 mm INVA WC:n hätäkutsupainike 800 mm INVA WC:n hälytyksenpalautuskoje 1400 mm INVA WC:n hälytyskoje 2200 mm. Sisustus-, käyttö- tai rakennustekniset syyt voivat edellyttää käytettäväksi tästä suosituksesta poikkeavia asennuskorkeuksia. Asennusjärjestys Mikäli piirustuksissa ei ole muuta osoitettu, noudatetaan seuraavia asennusjärjestysohjeita: Kun kytkimiä ja pistorasioita asennetaan yhdistelmäpeitelevyn alle, sijoitetaan pistorasiat ylimmäiseksi. Kulkuvalon kytkin tai painike sijoitetaan kytkinyhdistelmässä alimmaiseksi. Painike- ja kytkinyhdistelmässä sijoitetaan kytkimet ylimmäiseksi. Merkkilamppu sijoitetaan välittömästi kytkimen tai painikkeen yläpuolelle. Summeri tms. koje, jota ei käsitellä käyttötoimenpiteenä, sijoitetaan yhdistelmässä ylimmäiseksi. Mikäli samalle pystysuoralle alustalle asennetaan yli viisi kojetta, jaetaan kojeet yhdistelmiksi seuraavasti: vahvavirta- ja sähköteknisten tietojärjestelmien kojeet omiin yhdistelmiin telekojeet ylimpänä pelkät vahvavirta- tai sähköteknisten tietojärjestelmien kojeet siten, että muodostuu ryhmät 3+3, 4+3, 4+4, alin yhdistelmä ensin mainittuna. Sähköteknisten tietojärjestelmien rasiat asennetaan vaakasuorassa järjestykseen vasemmalta oikealle lukien: antennirasiat muut sähköteknisten tietojärjestelmien rasiat vararasia yleiskaapelointijärjestelmän liitäntärasia. Sähköteknisten tietojärjestelmien rasiat pystysuorassa asennetaan järjestykseen ylhäältä alas lukien: antennirasiat

17 17/44 muut sähköteknisten tietojärjestelmien rasiat vararasia yleiskaapelointijärjestelmän liitäntärasia. Lähimpien kojerasioiden etäisyys ovenpielestä 100 mm. Kojerasiayhdistelmien peitelevyjen välinen etäisyys 100 mm. Kojerasia sijoitetaan puhtaaksimuuraukseen symmetrisesti tiilijakoon nähden. Urakoitsija tarkistaa asennuspisteiden, rasioiden yms. paikat kalustepiirustuksista rakennusaikaisia toteutuspiirustuksia laatiessaan. Urakoitsija tarkistaa alakattoon asennettavien valaisimien tarkan sijainnin alakattokuvista. Laitteiden sijoitukset mitoitetaan rakennukseen urakkarajaliitteessä esitetyllä tavalla. H063 Työn suorittaminen Työ tulee suorittaa aina tarkoin kunkin valmistajan ohjeita noudattaen. Työolosuhteet ja muut työn suoritukseen vaikuttavat seikat tarkistetaan hyvissä ajoin ennen työn aloittamista. H064 Metallipintojen pintakäsittely Kaikkien työmaalle toimitettavien teräsosien on oltava vähintään pohjamaalattuja tehtaalla, katso urakkarajaliite. H065 Merkinnät ja merkintätarvikkeet Urakoitsija esittää ennen töiden aloitusta ehdotuksen jäljempänä mainituista merkintätarvikkeista ja merkinnöistä rakennuttajalle hyväksyttäväksi. H0651 Sähkö- ja sähköteknisten tietojärjestelmien tilat Sähkö- ja sähköteknisten tietojärjestelmien tilojen ovet varustetaan ruuvikiinnitteisillä kaiverretuilla kerrosmuovikilvillä 120 mm x 20 mm, josta käy ilmi huonetilan nimi. Ryhmäkeskustilojen ja tietojärjestelmien tilojen oviin merkintä SÄHKÖ tai TELE ja keskuslaitteen (jakokeskuksen) tunnus. H0652 Kojeisto- ja keskustunnukset Katso jakokeskusten toteutusohjeet (liite 1). H0653 Johto- ja johdintunnukset Pääjohdot, laitteiden ja laitteistojen syöttöjohdot sekä ohjaus-, hälytys-, indikointi- ja sähköteknisten tietojärjestelmien runkojohdot merkitään molemmista päistään ja haaroituksista käyttämällä luotettavasti kiinnittyvää kaapelimerkkiä. Merkintään käytetään suojataskulla varustettua merkkauspantaa. Merkinnät tulee tehdä koneellisesti. Merkinnästä tulee ilmetä: ryhmätunnus (vahvavirtajohdot) järjestelmätunnus (sähköteknisten tietojärjestelmien johdot) kaapelin ryhmä- ja/tai numerotunnus kaapelityyppi poikkipintoineen. Merkitseminen suoritetaan kaapelia asennettaessa. Vetovaiheessa saa käyttää vetomerkintänä teippiä.

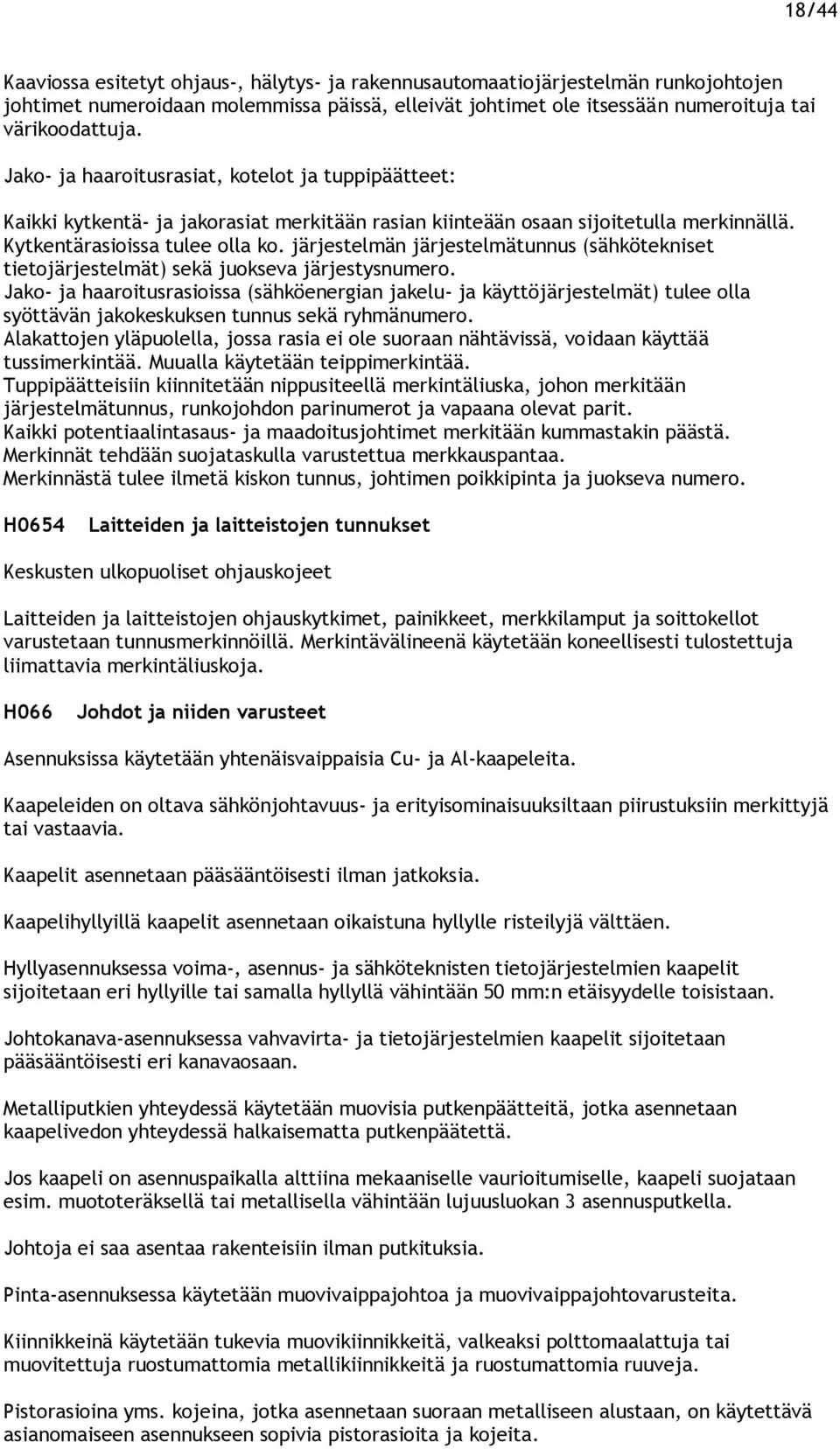

18 18/44 Kaaviossa esitetyt ohjaus-, hälytys- ja rakennusautomaatiojärjestelmän runkojohtojen johtimet numeroidaan molemmissa päissä, elleivät johtimet ole itsessään numeroituja tai värikoodattuja. Jako- ja haaroitusrasiat, kotelot ja tuppipäätteet: Kaikki kytkentä- ja jakorasiat merkitään rasian kiinteään osaan sijoitetulla merkinnällä. Kytkentärasioissa tulee olla ko. järjestelmän järjestelmätunnus (sähkötekniset tietojärjestelmät) sekä juokseva järjestysnumero. Jako- ja haaroitusrasioissa (sähköenergian jakelu- ja käyttöjärjestelmät) tulee olla syöttävän jakokeskuksen tunnus sekä ryhmänumero. Alakattojen yläpuolella, jossa rasia ei ole suoraan nähtävissä, voidaan käyttää tussimerkintää. Muualla käytetään teippimerkintää. Tuppipäätteisiin kiinnitetään nippusiteellä merkintäliuska, johon merkitään järjestelmätunnus, runkojohdon parinumerot ja vapaana olevat parit. Kaikki potentiaalintasaus- ja maadoitusjohtimet merkitään kummastakin päästä. Merkinnät tehdään suojataskulla varustettua merkkauspantaa. Merkinnästä tulee ilmetä kiskon tunnus, johtimen poikkipinta ja juokseva numero. H0654 Laitteiden ja laitteistojen tunnukset Keskusten ulkopuoliset ohjauskojeet Laitteiden ja laitteistojen ohjauskytkimet, painikkeet, merkkilamput ja soittokellot varustetaan tunnusmerkinnöillä. Merkintävälineenä käytetään koneellisesti tulostettuja liimattavia merkintäliuskoja. H066 Johdot ja niiden varusteet Asennuksissa käytetään yhtenäisvaippaisia Cu- ja Al-kaapeleita. Kaapeleiden on oltava sähkönjohtavuus- ja erityisominaisuuksiltaan piirustuksiin merkittyjä tai vastaavia. Kaapelit asennetaan pääsääntöisesti ilman jatkoksia. Kaapelihyllyillä kaapelit asennetaan oikaistuna hyllylle risteilyjä välttäen. Hyllyasennuksessa voima-, asennus- ja sähköteknisten tietojärjestelmien kaapelit sijoitetaan eri hyllyille tai samalla hyllyllä vähintään 50 mm:n etäisyydelle toisistaan. Johtokanava-asennuksessa vahvavirta- ja tietojärjestelmien kaapelit sijoitetaan pääsääntöisesti eri kanavaosaan. Metalliputkien yhteydessä käytetään muovisia putkenpäätteitä, jotka asennetaan kaapelivedon yhteydessä halkaisematta putkenpäätettä. Jos kaapeli on asennuspaikalla alttiina mekaaniselle vaurioitumiselle, kaapeli suojataan esim. muototeräksellä tai metallisella vähintään lujuusluokan 3 asennusputkella. Johtoja ei saa asentaa rakenteisiin ilman putkituksia. Pinta-asennuksessa käytetään muovivaippajohtoa ja muovivaippajohtovarusteita. Kiinnikkeinä käytetään tukevia muovikiinnikkeitä, valkeaksi polttomaalattuja tai muovitettuja ruostumattomia metallikiinnikkeitä ja ruostumattomia ruuveja. Pistorasioina yms. kojeina, jotka asennetaan suoraan metalliseen alustaan, on käytettävä asianomaiseen asennukseen sopivia pistorasioita ja kojeita.

19 19/44 Keskukset, kaapelihyllyt, kourut ja valaisimet kiinnitetään kiila- tai vastaavilla pulteilla. Tulpparei itykset tehdään ennen maalaustyötä, johtojen ja kojeiden asennus lopullisen maalauksen jälkeen. Mikäli asennuksia joudutaan suorittamaan ennen varsinaisia maalaustöitä, maalataan johtojen ja kojeiden asennusalustat ennen asennusten suorittamista (katso urakkarajaliite). Kaapelit kiinnitetään pinta-asennuksessa asennuspaikkaansa kulloinkin soveltuvalla menetelmällä niin, että kaapelien väliset etäisyydet säilyvät yhtä suurina. Kiinnitysväli kevyellä kaapelilla (johdin 6 mm² Cu tai 10 mm² Al) vaakasuorassa asennuksessa on enintään 0,25 m ja pystysuorassa 0,3 m. Raskailla kaapeleilla kiinnitysväli on kertaa kaapelin ulkohalkaisija. Ensimmäinen kiinnike asennetaan 5 10 cm rasiasta tai kytkimestä. Lattialäpivienneissä kaapelit suojataan 0,05 m:n korkeuteen lattiatasosta. Vahingoittumiselle alttiissa paikoissa ja ulkoseinillä suojaus on ulotettava 1,5 m:n korkeuteen. Paikalla valetuissa välipohjissa ja seinissä asennukset tehdään molemmista päistään uppoasennusrasiaan päättyvinä putkituksina ML/Mp-asennuksena. Jos johto putkituksien jälkeen jatkuu ilman rasiointia pinta-, hylly- tai kanava-asennuksena, käytetään MMJjohtoja. Johtokanava-asennuksissa käytetään muovivaippakaapelia. Kaapelit kiinnitetään kojerasioiden vierestä asennusalustaansa tai käytetään järjestelmän kojerasioihin kuuluvia vedonpoistimia. Maakaapelit Maakaapelit suojataan mekaanisesti muovikouruilla, joiden asennus suoritetaan urakkarajaliitteen mukaisesti. Kunkin suojakourun alle tai suojaputkeen asennetaan yleensä yksi maakaapeli. Saman kaapelisuojan alle sijoitetaan useita maakaapeleita piirustuksissa esitetyissä kohdissa. Kun maakaapelien suojuksina käytetään kouruja, ne sijoitetaan toisiinsa kiinni. Maakaapeliasennuksessa rinnakkaiset kaapeliputket sijoitetaan siten, että putkien välinen vapaa etäisyys on niiden halkaisijan suuruinen. Samaan putkeen voidaan sijoittaa useita ulkovalaistus-, ohjaus- tms. johtoja, jos putki on riittävän väljä (sisähalkaisija 2 x kaapelien yhteenlaskettu halkaisija). Kun kaapeli nousee maasta, se suojataan muototeräksellä tai muulla samanarvoisella suojauksella, joka ulottuu vähintään 1,5 m:n korkeudelle ja liikenneväylän varrella vähintään 2 m:n korkeudelle maanpinnasta sekä vähintään 0,2 m:n syvyyteen maan alle. Urakoitsija merkitsee kaapelikarttaan kaapelireitin etäisyyden tunnistettavista maaston kiintopisteistä. H067 Putkitukset ja rasioinnit Putketonta asennustapaa ei hyväksytä. Puhtaaksimuuratuissa seinissä olevien sähköputkitusten asennustapa on sovittava rakennusurakoitsijan kanssa. Niissä tiloissa, joihin tulee alakatot, putkitukset ja haaroitukset tehdään yleensä katon välitilassa. Jakorasiat asennetaan helposti irrotettavien kattolevyjen kohdalle. Putkitukset on kiinnitettävä huolellisesti rakenteisiin ja rasioiden kiinnitysalustoihin.

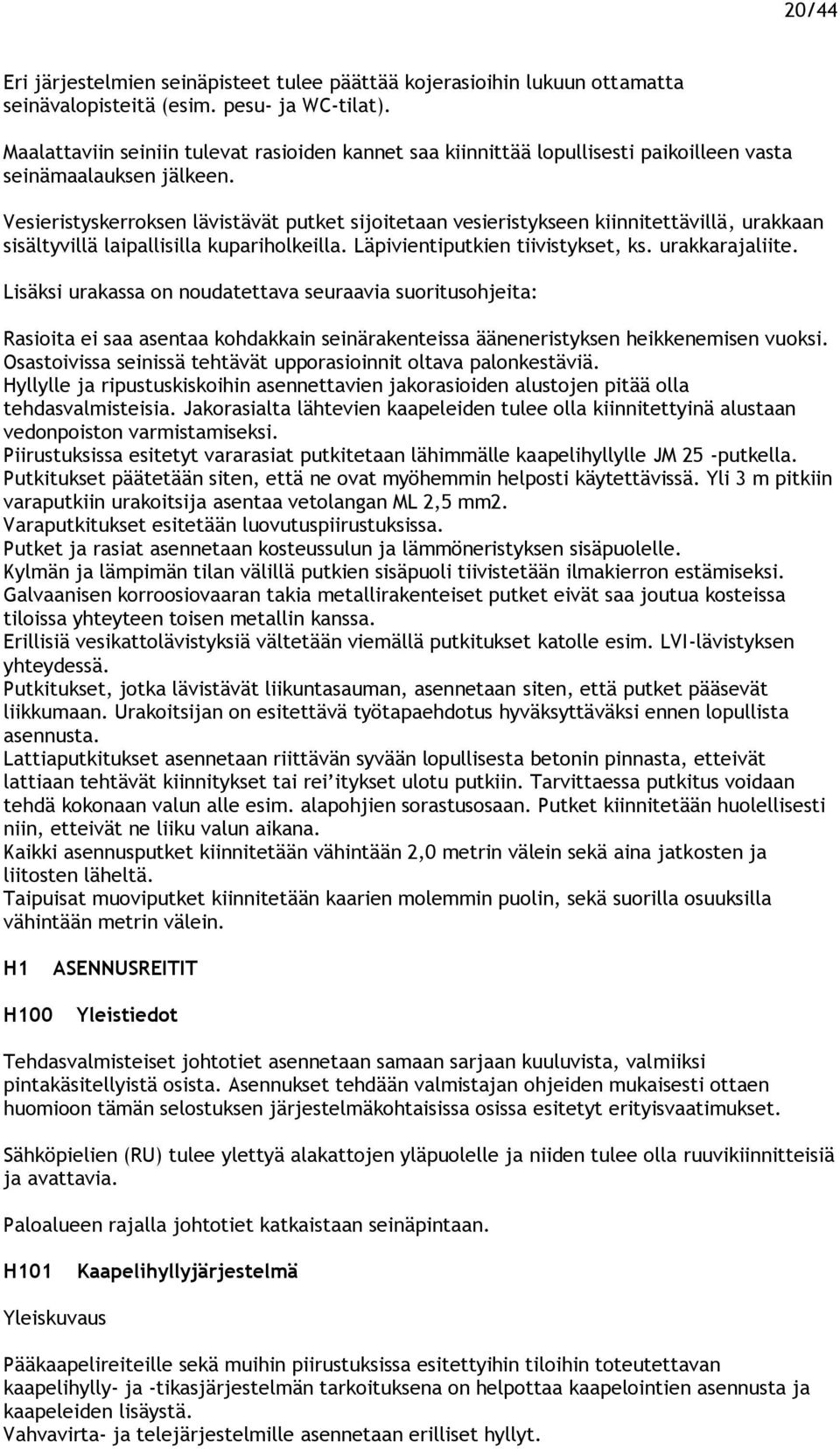

20 20/44 Eri järjestelmien seinäpisteet tulee päättää kojerasioihin lukuun ottamatta seinävalopisteitä (esim. pesu- ja WC-tilat). Maalattaviin seiniin tulevat rasioiden kannet saa kiinnittää lopullisesti paikoilleen vasta seinämaalauksen jälkeen. Vesieristyskerroksen lävistävät putket sijoitetaan vesieristykseen kiinnitettävillä, urakkaan sisältyvillä laipallisilla kupariholkeilla. Läpivientiputkien tiivistykset, ks. urakkarajaliite. Lisäksi urakassa on noudatettava seuraavia suoritusohjeita: Rasioita ei saa asentaa kohdakkain seinärakenteissa ääneneristyksen heikkenemisen vuoksi. Osastoivissa seinissä tehtävät upporasioinnit oltava palonkestäviä. Hyllylle ja ripustuskiskoihin asennettavien jakorasioiden alustojen pitää olla tehdasvalmisteisia. Jakorasialta lähtevien kaapeleiden tulee olla kiinnitettyinä alustaan vedonpoiston varmistamiseksi. Piirustuksissa esitetyt vararasiat putkitetaan lähimmälle kaapelihyllylle JM 25 -putkella. Putkitukset päätetään siten, että ne ovat myöhemmin helposti käytettävissä. Yli 3 m pitkiin varaputkiin urakoitsija asentaa vetolangan ML 2,5 mm2. Varaputkitukset esitetään luovutuspiirustuksissa. Putket ja rasiat asennetaan kosteussulun ja lämmöneristyksen sisäpuolelle. Kylmän ja lämpimän tilan välillä putkien sisäpuoli tiivistetään ilmakierron estämiseksi. Galvaanisen korroosiovaaran takia metallirakenteiset putket eivät saa joutua kosteissa tiloissa yhteyteen toisen metallin kanssa. Erillisiä vesikattolävistyksiä vältetään viemällä putkitukset katolle esim. LVI-lävistyksen yhteydessä. Putkitukset, jotka lävistävät liikuntasauman, asennetaan siten, että putket pääsevät liikkumaan. Urakoitsijan on esitettävä työtapaehdotus hyväksyttäväksi ennen lopullista asennusta. Lattiaputkitukset asennetaan riittävän syvään lopullisesta betonin pinnasta, etteivät lattiaan tehtävät kiinnitykset tai rei itykset ulotu putkiin. Tarvittaessa putkitus voidaan tehdä kokonaan valun alle esim. alapohjien sorastusosaan. Putket kiinnitetään huolellisesti niin, etteivät ne liiku valun aikana. Kaikki asennusputket kiinnitetään vähintään 2,0 metrin välein sekä aina jatkosten ja liitosten läheltä. Taipuisat muoviputket kiinnitetään kaarien molemmin puolin, sekä suorilla osuuksilla vähintään metrin välein. H1 H100 ASENNUSREITIT Yleistiedot Tehdasvalmisteiset johtotiet asennetaan samaan sarjaan kuuluvista, valmiiksi pintakäsitellyistä osista. Asennukset tehdään valmistajan ohjeiden mukaisesti ottaen huomioon tämän selostuksen järjestelmäkohtaisissa osissa esitetyt erityisvaatimukset. Sähköpielien (RU) tulee ylettyä alakattojen yläpuolelle ja niiden tulee olla ruuvikiinnitteisiä ja avattavia. Paloalueen rajalla johtotiet katkaistaan seinäpintaan. H101 Kaapelihyllyjärjestelmä Pääkaapelireiteille sekä muihin piirustuksissa esitettyihin tiloihin toteutettavan kaapelihylly- ja -tikasjärjestelmän tarkoituksena on helpottaa kaapelointien asennusta ja kaapeleiden lisäystä. Vahvavirta- ja telejärjestelmille asennetaan erilliset hyllyt.
