1 S Ä H K Ö V E R K K O O Y SÄHKÖLIITTYMÄ PIENTALOON Ohjeita rakentajille Tampereen Sähköverkko Oy JPM

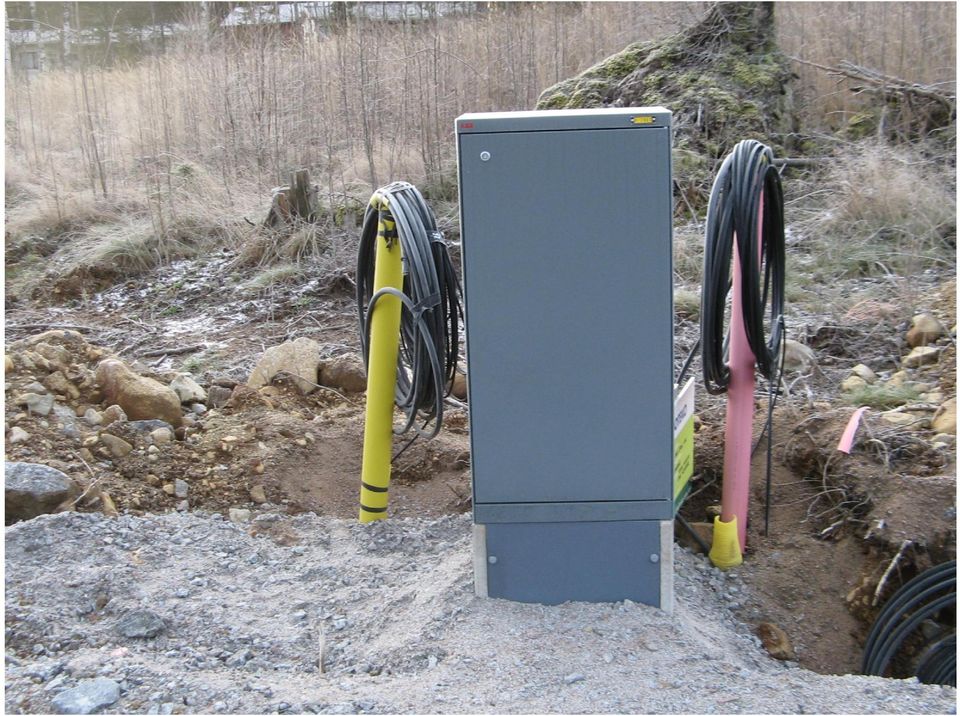

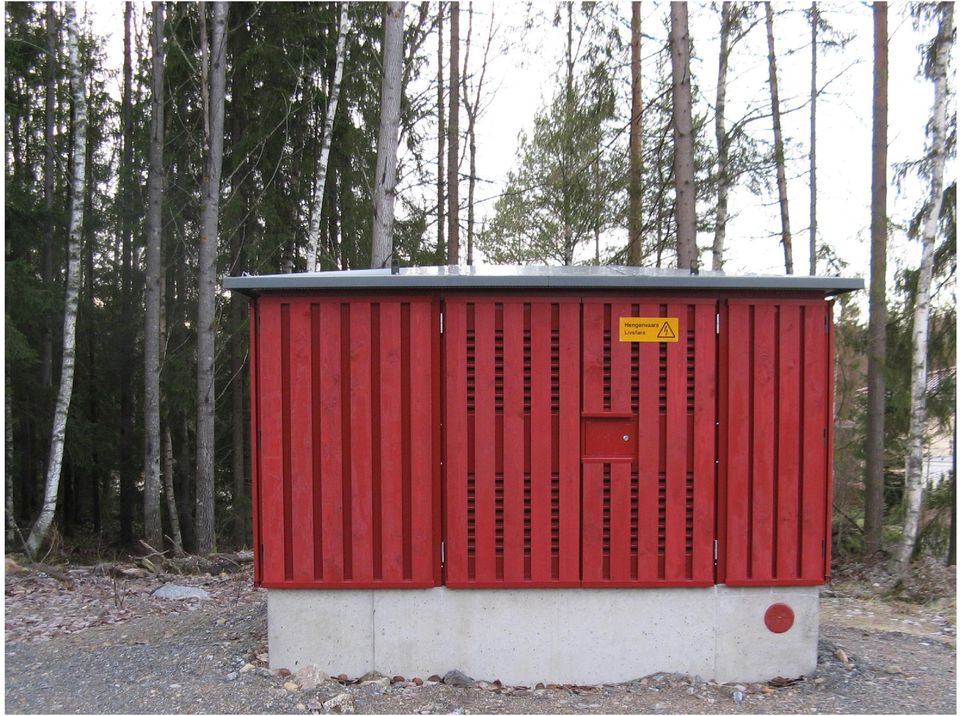

2 Sähkönjakeluinfra Sähkönjakelua varten rakennetaan muuntamo, jakokaapit ja kaapeloinnit valmiiksi ennen tonttien luovutusta Tampereen Sähköverkko Oy:n toimesta Suojaputket joihin kaapelit vedetään, asennetaan kadunrakentamisen yhteydessä katurakenteisiin Liittymisjohto tuodaan tontin puolelle ns. liittämiskohtaan saakka Tontin osuuden liittämiskohdasta pääkeskukselle rakentaa liittymän tilaaja Muuntamo 003.JPG Jakokaappi.JPG Niput.JPG xpower kuva.pdf, Tampereen Sähkölaitos HM 2

3 Sähkösuunnitelma Talon sähkösuunnitelma on suositeltavaa laatia yhteistyössä ammattitaitoisen sähkösuunnittelijan kanssa. Tällöin voidaan määritellä mitä halutaan. Suunnitelmassa määritellään sähköurakan sisältö tarjouskyselyä varten. Suositeltavaa on myös, että sähkösuunnittelija huomioi suunnitelmassa Liittymisjohdon reitin ja suunnan, josta tietoa saa TSV / liittymäsuunnittelusta sahkoliittyma@sahkolaitos.fi Maadoitukset, jotka on helpoin asentaa perustan kaivuun yhteydessä Tarvittavat putkitukset anturaan ja perustuksiin mm. pihakaapelointia varten Suositeltavaa on myös, että rakentaja voi käyttää sähköammattilaista opastamassa liittymistietojen antamisessa ja liittymisluokan määrittelyssä. Tukes Rekisterit - Toiminnanharjoittajat HM 3

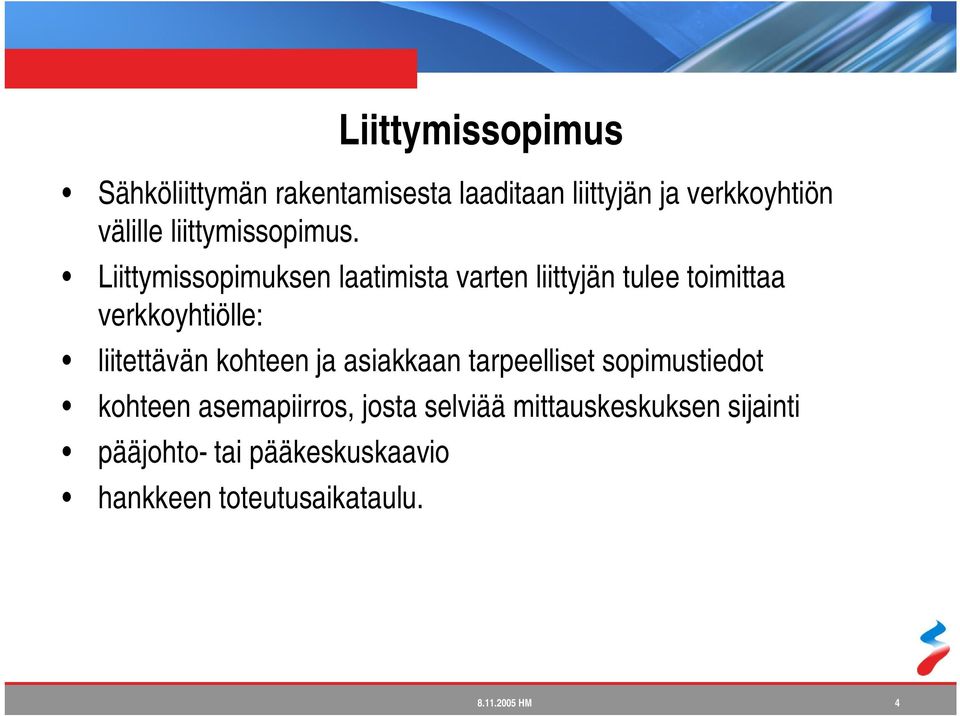

4 Liittymissopimus Sähköliittymän rakentamisesta laaditaan liittyjän ja verkkoyhtiön välille liittymissopimus. Liittymissopimuksen laatimista varten liittyjän tulee toimittaa verkkoyhtiölle: liitettävän kohteen ja asiakkaan tarpeelliset sopimustiedot kohteen asemapiirros, josta selviää mittauskeskuksen sijainti pääjohto- tai pääkeskuskaavio hankkeen toteutusaikataulu HM 4

5 Liittymissopimus Liittymistiedot annetaan liittymätilauslomakkeella, joka toimitetaan em. liitetietoineen verkkoyhtiön liittymäpalveluun. Lomake löytyy Tampereen Sähköverkon sivuilta: Tampereen Sähkölaitos HM 5

6 Liittymissopimus Tampereen Sähköverkko Oy laatii liittymissopimustarjouksen saamiensa tietojen perusteella. Liittymissopimustarjous postitetaan liittyjälle hyväksyttäväksi kahtena kappaleena. Hyväksyessään sopimuksen liittyjä allekirjoittaa molemmat kappaleet ja palauttaa ne valmiissa kuoressa Tampereen Sähköverkko Oy:lle. Tampereen Sähköverkko Oy allekirjoittaa puoleltaan liittymissopimuksen ja palauttaa allekirjoitetun liittyjän kappaleen. Liittymissopimuksen tultua hyväsytyksi Tampereen Sähköverkko Oy käynnistää sovitun sähköliittymän rakentamisen valmistelun. liittymissopimus.pdf HM 6

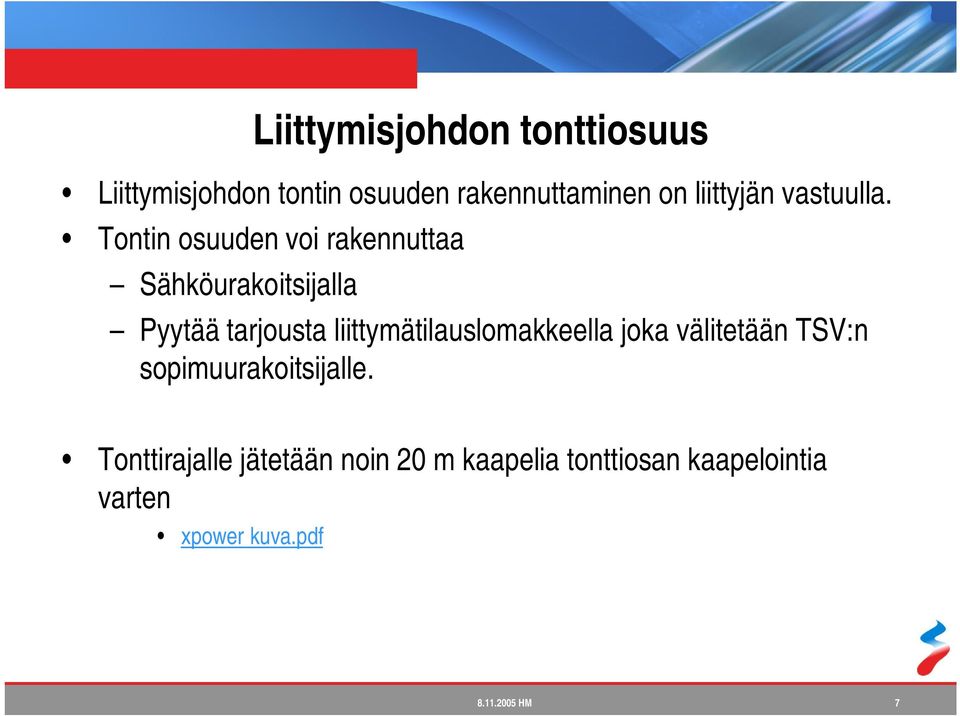

7 Liittymisjohdon tonttiosuus Liittymisjohdon tontin osuuden rakennuttaminen on liittyjän vastuulla. Tontin osuuden voi rakennuttaa Sähköurakoitsijalla Pyytää tarjousta liittymätilauslomakkeella joka välitetään TSV:n sopimuurakoitsijalle. Tonttirajalle jätetään noin 20 m kaapelia tonttiosan kaapelointia varten xpower kuva.pdf HM 7

8 Liittymän käyttöönoton lähestyessä Liittyjän/Sähköurakoitsijan tulee toimittaa TSV:lle yleistietolomake (Sähköurakoitsija allekirjoittaa) ja sähköntoimitussopimus vähintään kaksi viikkoa ennen toivottua kytkentäpäivää Liittyjän tulee varmistaa, että kohteen sähköurakoitsijalla on omien töidensä suhteen sama aikatavoite. Tampereen Sähkölaitos HM 8

9 Sähköliittymän rakentaminen Ennen sovittua rakentamisajankohtaa liittyjän tulee varmistaa: -Sähköurakoitsija on hoitanut liittymisjohdon tonttiosuuden ja asiakkaan pääkeskuksen liittämiskuntoon. (käyttöönottotarkastupöytäkirja) - Sähköntoimitusopimus on tehty - Kohteen maadoitukset on kunnossa - Sähkötilojen valmius on riittävä mm. Lukitus HM 9

10 Sähköliittymän rakentaminen TSV rakennuttaa sähköliittymän sähköverkkoon kuuluvan osuuden. Kytkee sähköurakoitsijan asentaman liittymisjohdon tonttiosuuden sähköverkkoon. - Mittaroi käyttöpaikat sähköntoimitussopimuksen mukaisesti. - Kytkee sähkön liittymälle. - Sähkö kytketään liittyjän keskuksen pääkytkimelle TSV:n toimesta. - Sähkön kytkentä pääkytkimeltä eteenpäin on kohteen sähköurakoitsijan tehtävä HM 10

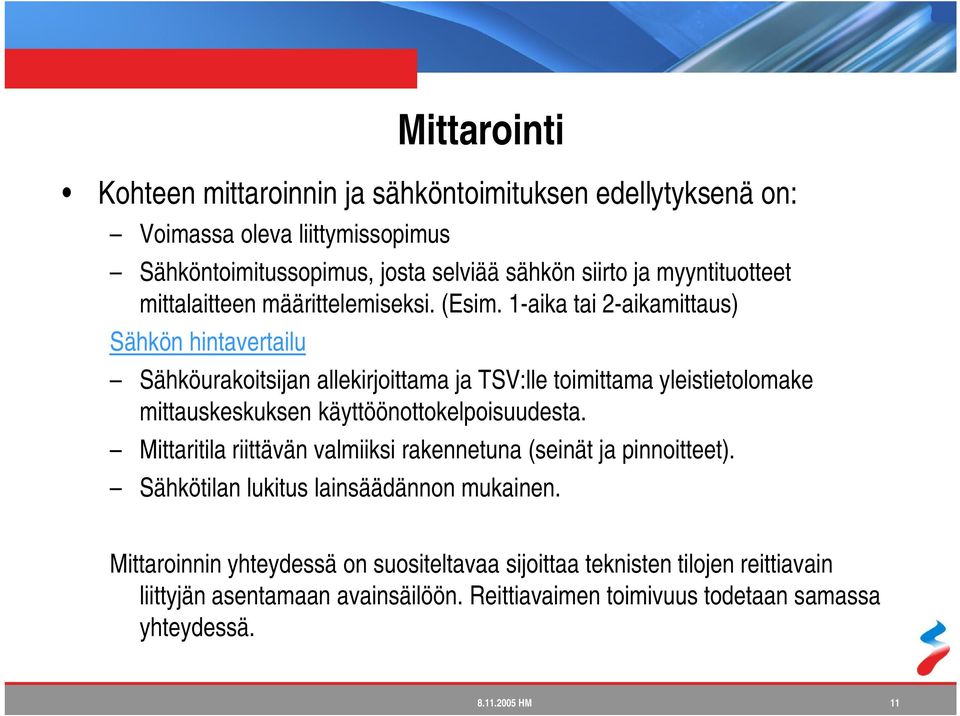

11 Mittarointi Kohteen mittaroinnin ja sähköntoimituksen edellytyksenä on: Voimassa oleva liittymissopimus Sähköntoimitussopimus, josta selviää sähkön siirto ja myyntituotteet mittalaitteen määrittelemiseksi. (Esim. 1-aika tai 2-aikamittaus) Sähkön hintavertailu Sähköurakoitsijan allekirjoittama ja TSV:lle toimittama yleistietolomake mittauskeskuksen käyttöönottokelpoisuudesta. Mittaritila riittävän valmiiksi rakennetuna (seinät ja pinnoitteet). Sähkötilan lukitus lainsäädännon mukainen. Mittaroinnin yhteydessä on suositeltavaa sijoittaa teknisten tilojen reittiavain liittyjän asentamaan avainsäilöön. Reittiavaimen toimivuus todetaan samassa yhteydessä HM 11

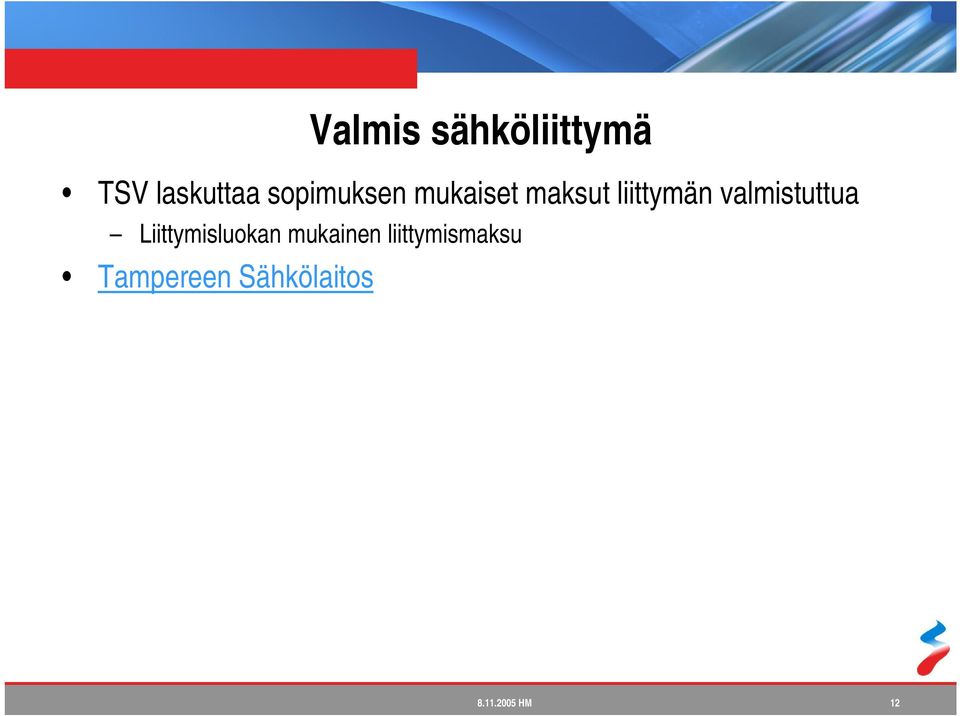

12 Valmis sähköliittymä TSV laskuttaa sopimuksen mukaiset maksut liittymän valmistuttua Liittymisluokan mukainen liittymismaksu Tampereen Sähkölaitos HM 12

13 Sähköurakkasopimuksessa huomioitavaa Sähköurakoitsijalle tai suunnittelijalle velvoite toimia sähköasiantuntijana liittymistiedoissa ja sähkösopimusten teossa. Sähköurakoitsijalla on vastuu liittymiskeskuksen ja mahdollisesti liittymisjohdon tonttiosan asennuksesta määräysten mukaisesti. Sähköurakoitsijan tulee tehdä asennuksistaan tilaajalle käyttöönottotarkastuspöytäkirja. Kohteen liittämiskelpoisuuden TSV:n verkkoon voi liittyjä osoittaa käyttöönottopöytäkirjalla. Sähköurakoitsija hoitaa kohteen asiakirjat toteutusta vastaaviksi ja luovuttaa ne tilaajalle. Sähköurakoitsija opastaa liittyjää kohteen sähkölaitteiden käytössä HM 13

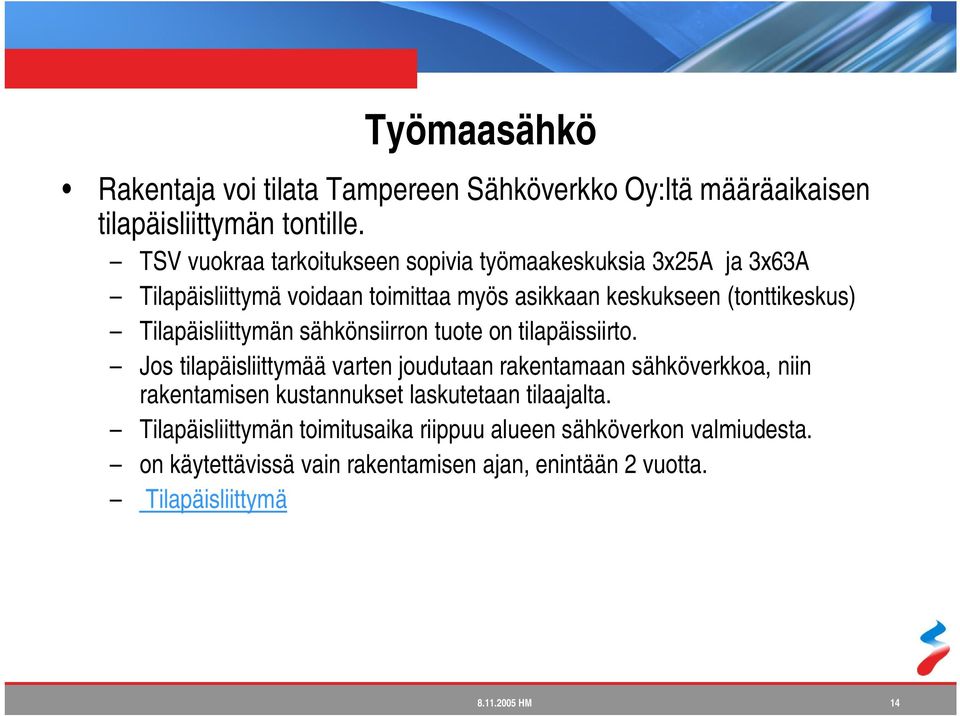

14 Työmaasähkö Rakentaja voi tilata Tampereen Sähköverkko Oy:ltä määräaikaisen tilapäisliittymän tontille. TSV vuokraa tarkoitukseen sopivia työmaakeskuksia 3x25A ja 3x63A Tilapäisliittymä voidaan toimittaa myös asikkaan keskukseen (tonttikeskus) Tilapäisliittymän sähkönsiirron tuote on tilapäissiirto. Jos tilapäisliittymää varten joudutaan rakentamaan sähköverkkoa, niin rakentamisen kustannukset laskutetaan tilaajalta. Tilapäisliittymän toimitusaika riippuu alueen sähköverkon valmiudesta. on käytettävissä vain rakentamisen ajan, enintään 2 vuotta. Tilapäisliittymä HM 14

15 Lisätietoa tarvittaessa Tampereen Sähköverkko Oy Internet: Puhelin: (03) Käyntiosoite: Voimakatu 17, TAMPERE Tampereen Sähköverkko Oy, Juha-Pekka Mäkinen Läntinen työalue ja Pirkkala Itäinen työalue Eteläinen työalue HM 15

16 Elisa Telekaapelit talokaapeli/ HM 16

17 Kuvat HM 17

18 HM 18

19 HM 19

20 HM 20

21 HM 21
