1 Dokumentti on tehty tulostettavaksi A4-kokoon kaksipuoleisena Arkkitehtitoimisto Torikka & Karttunen Tilaaja: Master Yhtiöt PAIHOLAN SAIRAALA-ALUE RAKENNUS- JA KULTTUURIHISTORIALLINEN SELVITYS OSA 2. RAKENNUSKOHTAINEN AINEISTO OSA 1. YLEISSELOSTUS ERILLISENÄ Selvityksen jaottelu Selvitystyön raportti on jaettu kahteen osaan. Varsinainen raportti on osa 1. Käsillä oleva osa 2 sisältää rakennuskohtaista aineistoa, jossa on kunkin kohteen perustiedot, valokuvat ja arkistoista saatuja suunnitelmadokumentteja. Rakennusten numerointi noudattaa sairaalan käytössä ollutta järjestelmää, jonka mukaan piirustukset on arkistoitu. Lähteistä Pääosa piirustuksista ja vanhasta karttaaineistosta on saatu Paiholan arkistosta ja kopiokuvattu. Muiden piirustusten lähteet on mainittu. Materiaalin ja kuvausolosuhteiden vuoksi esitettävien kuvien laatu vaihtelee suuresti. Valokuvat ovat konsultin ottamia, ellei muuta ole mainittu.

YLEISSELOSTUS ERILLISENÄ Selvityksen jaottelu Selvitystyön raportti on jaettu kahteen osaan. Varsinainen raportti on osa 1.

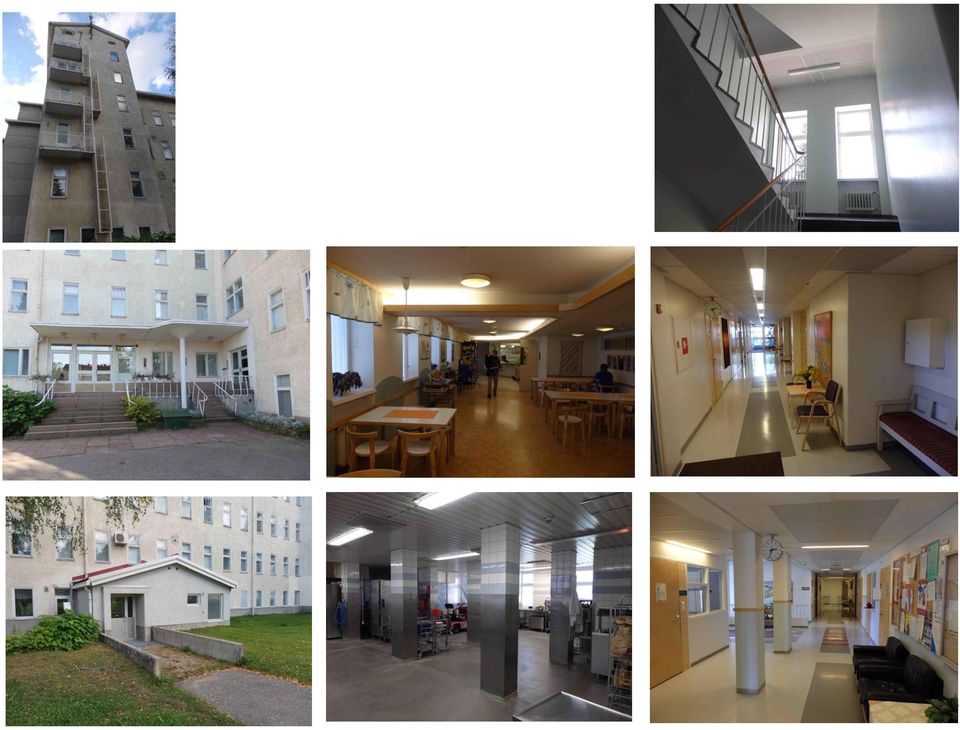

2 1 Päärakennus 1a Pohjoissiipi 1b Eteläsiipi Valmistumisvuosi 1951, m2 Suunnittelija, suunnitelmien päiväys Arkkitehti Jalmari Lankinen, 1949 Muutosvaiheet Peruskorjaus , Arkkitehtitoimisto Erkki Helasvuo Ky. Mm. hissi- ja eteistilojen laajennus, sisätilojen perusteellinen korjaaminen Rakennustapa ja -tekniikka Massiivitiilirakenne seinissä, välipohjissa alalaattapalkisto, tiilikatot Käyttöhistoriaa Sairaalaosastot, ravintokeskus, aputoimintoja, toimistotiloja Arkkitehtuuri Muurimaiset rapatut vaaleat julkisivut, tiilikate, pystysuuntaiset ikkunat. Jälkifunktionalismia. Nykytila Sairaalakäyttö nykymuodossaan loppumassa Uutta käyttöä etsitään. Perusrakneteiltaan vankka rakennus. Arviointi Korkea komea rakennus. Arkkehtuuriltaan rakennusajankohtaansa nähden hieman vanhahtava. 2

hissi- ja eteistilojen laajennus, sisätilojen perusteellinen korjaaminen Rakennustapa ja -tekniikka Massiivitiilirakenne seinissä, välipohjissa alalaattapalkisto, tiilikatot Käyttöhistoriaa

3 3

4 ALKUPERÄISPIIRUSTUKSIA Osastokerros; kaksi osastoa, huolto tapahtuu keskisosasta. Julkisivu länteen.

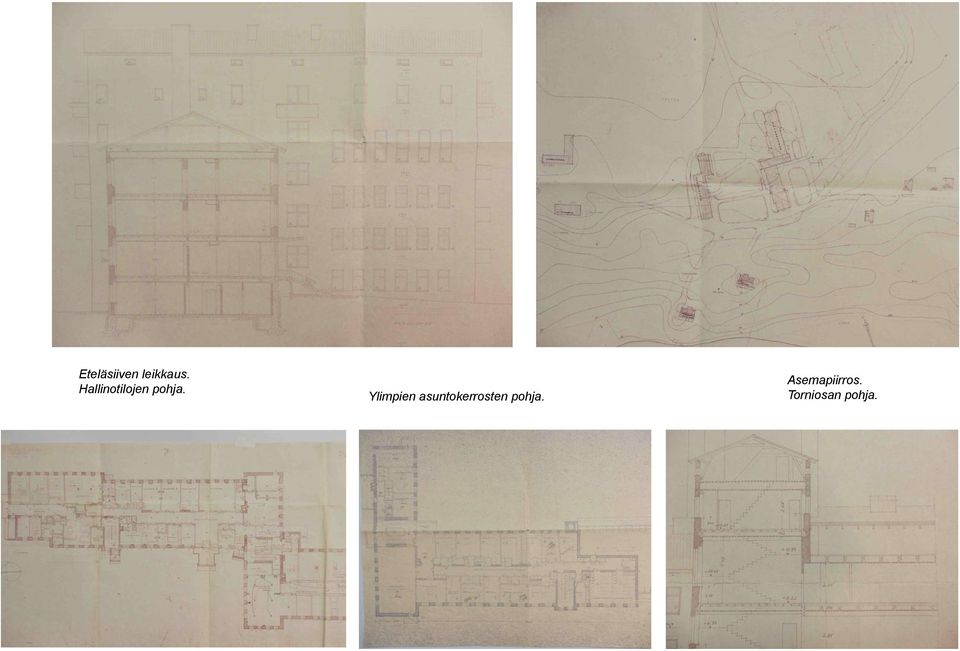

5 Eteläsiiven leikkaus. Hallinotilojen pohja. Ylimpien asuntokerrosten pohja. Asemapiirros. Torniosan pohja.

6 3. ja 4. kerros 6. kerros 2. kerros 1. kerros 5. kerros Nykytilan pohjapiirrokset pohjoissiivestä.

7 6. kerros 3. ja 4. kerros 5. kerros 2. kerros 1. kerros Nykytilan pohjapiirrokset eteläsiivestä.

8 2 Sosiaalitilarakennus Valmistumisvuosi 1980 Suunnittelija, suunnitelmien päiväys Arkkitehtitoimisto Erkki Helasvuo Ky, 1979 Muutosvaiheet - Rakennustapa ja -tekniikka Betonipilarit ja -laatat, bitumikate, kalkkihiekkatiiliseinät Käyttöhistoriaa Henkilökunnan pukuhuonetiloina Arkkitehtuuri Tasakattoinen laatikkomainen rakennus. Suunnittelijalleen tunnusomaiset ylänauhaikkunat, joista alemmas ulottuvia ikkunoita. Nykytila Käyttökunnossa. Arviointi Suunnittelijalleen tunnusomainen aikansa tuote. 8

Henkilökunnan pukuhuonetiloina Arkkitehtuuri Tasakattoinen laatikkomainen rakennus.

9 9

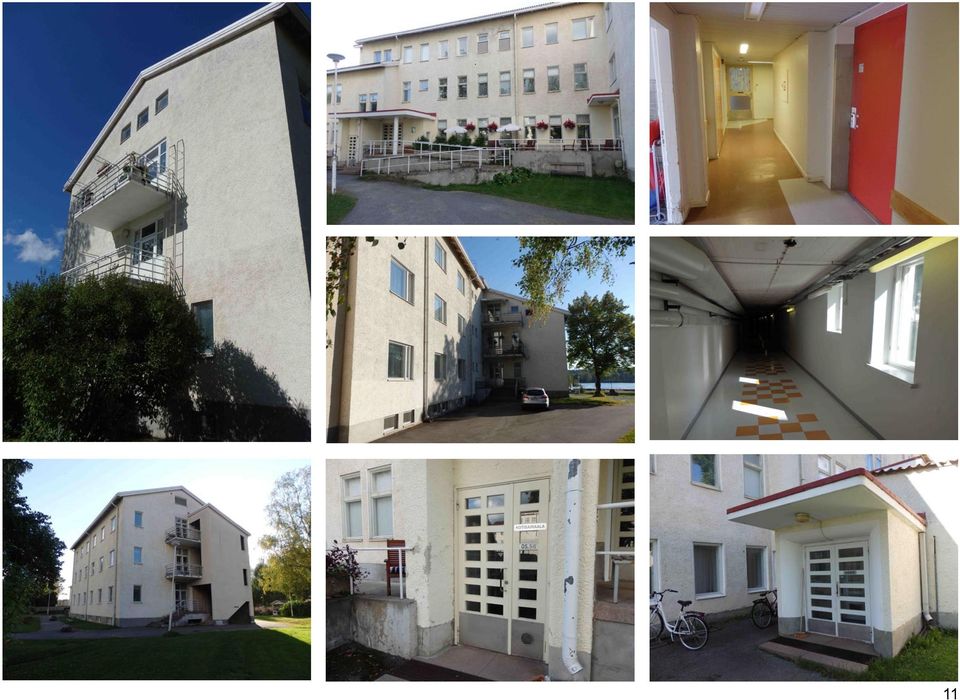

10 3 Avo-osastorakennus Valmistumisvuosi 1951 Suunnittelija, suunnitelmien päiväys Arkkitehti Jalmari Lankinen, 1949 Muutosvaiheet Peruskorjaus , Arkkitehtitoimisto Erkki Helasvuo Ky. Mm. hissin rakentaminen, sisätilojen perusteellinen korjaaminen Rakennustapa ja -tekniikka Massiivitiilirakenne seinissä, välipohjissa alalaattapalkisto, tiilikatot Käyttöhistoriaa Sairaalaosastot, aputoimintoja, toimistotiloja Arkkitehtuuri Muurimaiset rapatut vaaleat julkisivut, tiilikate, pystysuuntaiset ikkunat. Jälkifunktionalismia. Nykytila Sairaalakäyttö nykymuodossaan loppumassa Uutta käyttöä etsitään. Perusrakneteiltaan vankka rakennus. Arviointi Korkea komea rakennus. Arkkehtuuriltaan rakennusajankohtaansa nähden hieman vanhahtava. 10

hissin rakentaminen, sisätilojen perusteellinen korjaaminen Rakennustapa ja -tekniikka Massiivitiilirakenne seinissä, välipohjissa alalaattapalkisto, tiilikatot Käyttöhistoriaa

11 11

12 Alkuperäisiä piirustuksia.

13 3. kerros 1. ja 2. kerros 0. kerros Nykytilan piirustuksia.

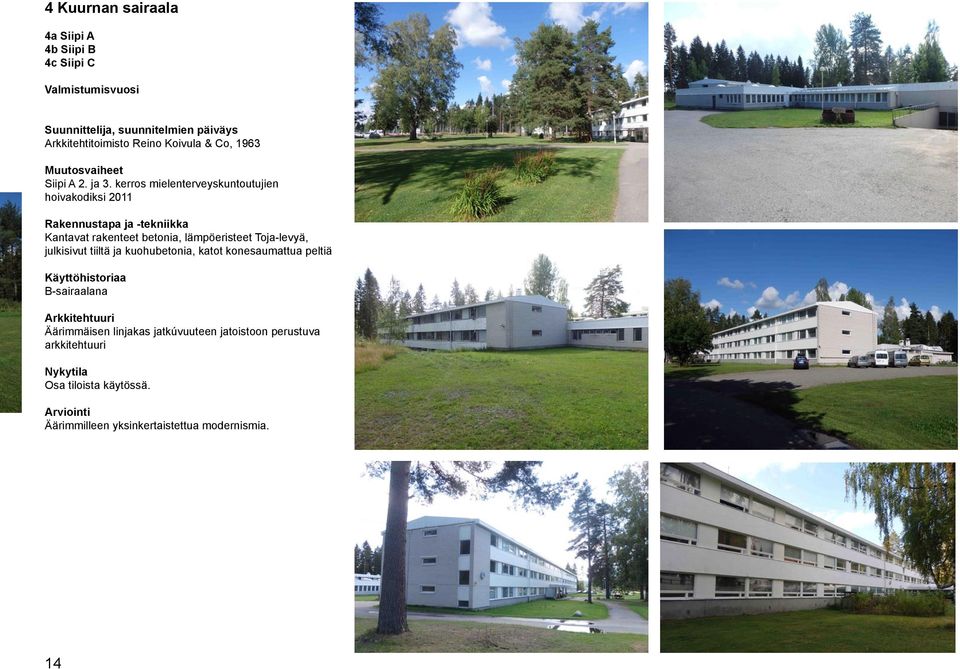

14 4 Kuurnan sairaala 4a Siipi A 4b Siipi B 4c Siipi C Valmistumisvuosi Suunnittelija, suunnitelmien päiväys Arkkitehtitoimisto Reino Koivula & Co, 1963 Muutosvaiheet Siipi A 2. ja 3. kerros mielenterveyskuntoutujien hoivakodiksi 2011 Rakennustapa ja -tekniikka Kantavat rakenteet betonia, lämpöeristeet Toja-levyä, julkisivut tiiltä ja kuohubetonia, katot konesaumattua peltiä Käyttöhistoriaa B-sairaalana Arkkitehtuuri Äärimmäisen linjakas jatkúvuuteen jatoistoon perustuva arkkitehtuuri Nykytila Osa tiloista käytössä. Arviointi Äärimmilleen yksinkertaistettua modernismia. 14

kerros mielenterveyskuntoutujien hoivakodiksi 2011 Rakennustapa ja -tekniikka Kantavat rakenteet betonia, lämpöeristeet Toja-levyä, julkisivut

15 15

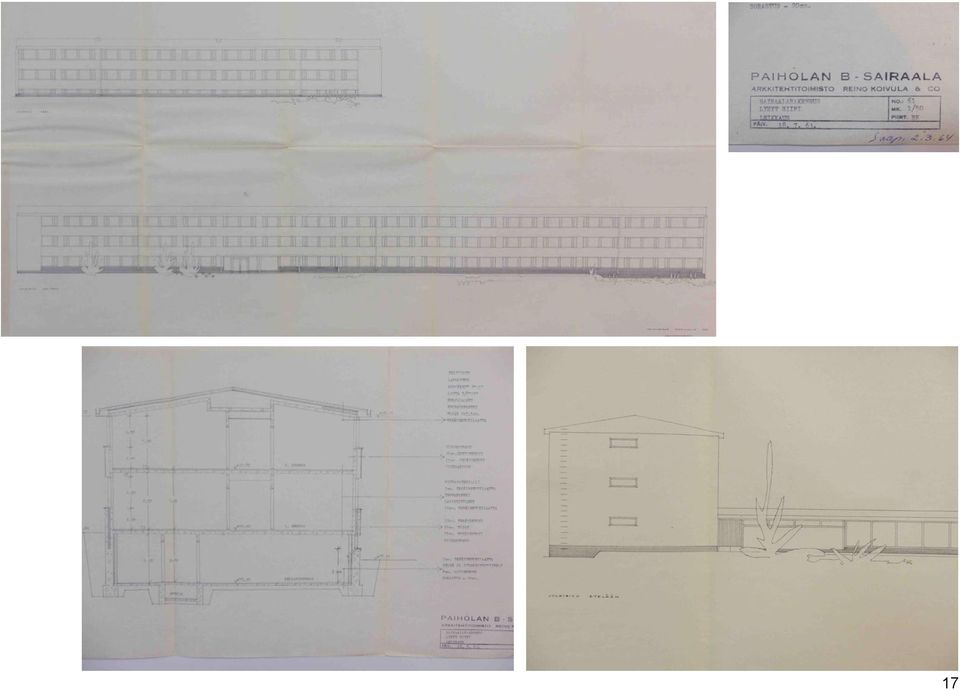

16 Alkuperäisiä piirustuksia. Osastokerros Hallintokerros 16

17 17

18 2. ja 3. kerros 1. kerros Nykytilan pohjapiirustuksia. 0 kerros 18

19 5 Lämpökeskus Valmistumisvuosi 1964 Suunnittelija, suunnitelmien päiväys Arkkitehtitoimisto Reino Koivula & Co Muutosvaiheet Julkisivukunnostus 2013 Rakennustapa ja -tekniikka Betoni, tiili, saumapeltikate Käyttöhistoriaa Lämpökeskus ja tekninen huolto sekä verstas Uusi lämpökeskus korvannut tarpeen osittain Arkkitehtuuri Liittyy 1960-luvun sairraalarakentamiseen Nykytila Käytettävyys hyvä Arviointi 1960-luvun modernismia Viereen on rakennettu uusi hakelämpökeskus

Lämpökeskus ja tekninen huolto sekä verstas Uusi lämpökeskus korvannut tarpeen osittain Arkkitehtuuri Liittyy

20 6 Autotalli 7 Jätevedenpuhdistamo 8 Kuivajätetila Rakennettu 1989 laajentamalla aiempi katos. Kalkkihiekkatiilt, puuta, terästä. Pulpettikattoinen kylmä rakennus. Rakennettu vesihuoltojärjstelyiden yhteydessä luvulla. Käyttämätön. Käyttämätön. 20

21 9 Kellari 10 Ylilääkärin talo Entinen perunakellari vuodelta Valmistumisvuosi 1958 Suunnittelija, suunnitelmien päiväys Arkkitehti Jalmari Lankinen Muutosvaiheet Kunnostettu 2013 Rakennustapa ja -tekniikka Tiili, betoni, tiilikate Käyttöhistoriaa asuinrakennuksena, työtiloina Arkkitehtuuri 1950-luvun pehmeää jälkifunktionalismia Nykytila Hyvässä kunnossa, asuin- tai edustuskäyttö Arviointi Edustava aikansa tuote 21

22 22

23 11 Puutalo Valmistumisvuosi Suunnittelija, suunnitelmien päiväys Puutalo Oy Muutosvaiheet - Rakennustapa ja -tekniikka Puiset elementit, joissa halltex-levyt eristeenä Käyttöhistoriaa Asuntona, sittemmin sairaalan toimintoja Arkkitehtuuri Jälleenrakennuskauden tyyppitalo Nykytila Käyttämätön, ulkopuolelta kunnossa Arviointi Pienimuotoinen lisä juhlavaan sairaalarakentamiseen 23

24 12 Puutalo Valmistumisvuosi Suunnittelija, suunnitelmien päiväys Puutalo Oy Muutosvaiheet - Rakennustapa ja -tekniikka Puiset elementit, joissa halltex-levyt eristeenä Käyttöhistoriaa Asuntona, sittemmin sairaalan toimintoja Arkkitehtuuri Jälleenrakennuskauden tyyppitalo Nykytila Käyttämätön, ulkopuolelta kunnossa Arviointi Pienimuotoinen lisä juhlavaan sairaalarakentamiseen 24

25 13 Puutalo 13 b Talousrakennus Valmistumisvuosi Suunnittelija, suunnitelmien päiväys Puutalo Oy Muutosvaiheet - Rakennustapa ja -tekniikka Puiset elementit, joissa halltex-levyt eristeenä Käyttöhistoriaa Asuntona, sittemmin sairaalan toimintoja Arkkitehtuuri Jälleenrakennuskauden tyyppitalo Nykytila Käyttämätön, ulkopuolelta kunnossa Arviointi Pienimuotoinen lisä juhlavaan sairaalarakentamiseen 25

26 14 Asuinrakennus Valmistumisvuosi 1950 Suunnittelija, suunnitelmien päiväys Arkkitehti Jalmari Lankinen 1947 Muutosvaiheet - Rakennustapa ja -tekniikka Tiili, betoni, tiilikate Käyttöhistoriaa asuinrakennuksena, työtiloina Arkkitehtuuri Jälkifunktionalismia Nykytila Kaipaa kunnostamista Arviointi Edustava aikansa tuote 26

27 15 Asuinrakennus 16 Asuinrakennus Purettu Ylilääkärin asuinrakennus, ei sijaitse kohdealueella. 27

28 17-18 Asuinrakennus Valmistumisvuosi 1965 Suunnittelija, suunnitelmien päiväys Arkkitehtitoimisto Reino Koivula & Co Muutosvaiheet Julkisivukunnostus 2013 Rakennustapa ja -tekniikka Betoni, tiili, saumapeltikate Käyttöhistoriaa Asuinrakennus Arkkitehtuuri Liittyy 1960-luvun sairraalarakentamiseen Nykytila Käytettävyys hyvä Arviointi 1960-luvun modernismia 28

29 19-22 Asuinrakennus Valmistumisvuosi 1965 Suunnittelija, suunnitelmien päiväys Arkkitehtitoimisto Reino Koivula & Co Muutosvaiheet Julkisivukunnostus Rakennustapa ja -tekniikka Betoni, tiili, saumapeltikate Käyttöhistoriaa Asuinrakennus Arkkitehtuuri Liittyy 1960-luvun sairraalarakentamiseen Nykytila Käytettävyys hyvä Arviointi 1960-luvun modernismia 29

30 30

31 23 Asuinrakennus Valmistumisvuosi 1969 Suunnittelija, suunnitelmien päiväys Arkkitehti T. Kortteinen 1968 Muutosvaiheet - Rakennustapa ja -tekniikka Betoni, kalkkihiekkatiili, peltikate Käyttöhistoriaa Asuinrakennus, päiväkoti Arkkitehtuuri Nykytila Käyttökunnossa Arviointi 31

32 Entinen käytöstä poistettu pumppaamo. Vesitorni, jäänyt pois käytöstä. Puoliksi kohdealueen ulkopuolella sijaitseva kerrostalo. Vesihuoltosuunnitelma 32

33 Kasvihuoneen tiilirakenteinen osa, käyttämätön. Katoksia alueella. 33

34 34
