1 C A S E S A T A M A K A T U Kaksi lisäkerrosta 8-kerroksisen rakennuksen katolle PUUPÄIVÄ Riina Savikko Mikä A-Insinöörit? Kuka Riina?

2 CASE SATAMAKATU As Oy Tampereen Puolari 24 uudisasuntoa n hum 2 Rakennuttaja/Urakoitsija: Lujatalo Oy Arkkitehtisuunnittelu: Arkkitehtitoimisto Helamaa & Heiskanen Rakenne- ja elementtisuunnittelu: A-Insinöörit Suunnittelu Oy Akustiikkasuunnittelu: A-Insinöörit Suunnittelu Oy Puutuoteosatoimittaja: Koskisen Oy Lisäksi LVISASPR ja palo-suunnittelijat

3 HISTORIAA Vanhin osa 1905 Laajennettu 5 kertaa Viimeisin vuonna 1942 Viimeisimmät korotuskerrokset puretaan nyt pois Aiempi toiminta: Neule/sukka/trikootehdas 1905-> Sosiaalivirastotalo 1966->

4 ALAPUOLELLA 6 vanhaa tai 8 uutta kerrosta Kolme sivua peruskorjataan (6 kerrosta) Yksi sivu puretaan ja paikalle rakennetaan uusi 8-kerroksinen kerrostalo Osa myytäviä asuntoja, osa vuokra-asuntoja sekä kuusi ikäihmisille tarkoitettua tehostetun palveluasumisen ryhmäkotia Lisäksi liiketiloja, mm. kauppa Korjaussuunnittelu: A-Insinöörit Suunnittelu Oy Rakenne- ja elementtisuunnittelu: A-Insinöörit Suunnittelu Oy

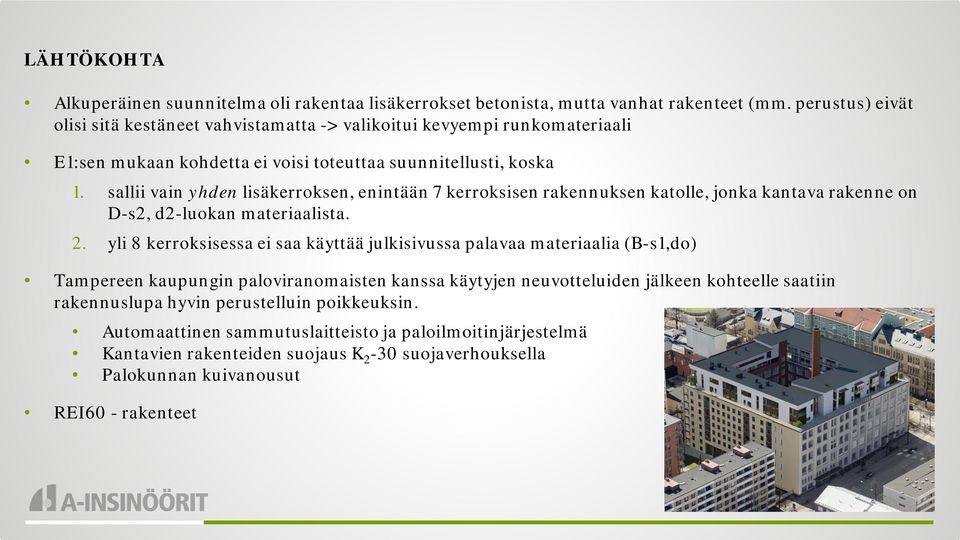

5 LÄHTÖKOHTA Alkuperäinen suunnitelma oli rakentaa lisäkerrokset betonista, mutta vanhat rakenteet (mm. perustus) eivät olisi sitä kestäneet vahvistamatta -> valikoitui kevyempi runkomateriaali E1:sen mukaan kohdetta ei voisi toteuttaa suunnitellusti, koska 1. sallii vain yhden lisäkerroksen, enintään 7 kerroksisen rakennuksen katolle, jonka kantava rakenne on D-s2, d2-luokan materiaalista. 2. yli 8 kerroksisessa ei saa käyttää julkisivussa palavaa materiaalia (B-s1,do) Tampereen kaupungin paloviranomaisten kanssa käytyjen neuvotteluiden jälkeen kohteelle saatiin rakennuslupa hyvin perustelluin poikkeuksin. Automaattinen sammutuslaitteisto ja paloilmoitinjärjestelmä Kantavien rakenteiden suojaus K 2-30 suojaverhouksella Palokunnan kuivanousut REI60 - rakenteet

6 ARKKITEHTUURI Koko korttelin kokoinen kaksikerroksinen lisärakennus Isommat asunnot kahdessa tasossa Rakenteet hieman sisäänvedettynä alkuperäisestä rungosta, jolloin lisäkerrosten ulkokehälle jää suuri kattoterassi Jokaisessa asunnossa terassi, parveke tai molemmat Julkisivut rapattuja Parveke ja terassisyvennykset puuverhottuja Sisäkehällä lämmin luhtikäytävä

7 RAKENNESUUNNITTELU Puurakenteinen runko, paitsi luhtikäytävän pilari-palkki -rakenteet terästä Mallinnetaan Teklalla koko kohde, josta myös tuotetaan elementtikuvat puutuoteosatoimittajan käyttöön Rakennetyypit, -detaljit, yleisleikkaukset AutoCAD:lla Perustus : 260mm betoniholvi/laatta Alapohja: Sokkelielementit, maanvarainen laatta Seinät: Pystyrunkoiset suurelementit Välipohjat: Suurelementit Vesikatto/Yläpohja: Naulalevyristikoista kootut kattoelementit

8 RAKENNESUUNNITTELU Palotekniikka Erillinen palokonsultti (L2 Paloturvallisuus Oy) EI60, K > käytetään 18mm GFL-kipsilevyä Äänitekniikka Erillisen akustiikkasuunnittelijan käyttö koko hankkeessa oman yrityksen sisältä ollut huomattava etu Huoneistojen välinen välipohja ilman betoni- tai kipsivalua -> kolmikerroskipsilevy ja alapuolella tärinäneristimet Jäykistys Tuulikuorma suurempi kuin maan tasossa -> mm. liitosten suunnittelu poikkeaa perusrivarista Levyjäykistys Tekniikkaläpiviennit Alusta alkaen sovittu, että eletään puupalkistojen ehdoilla, eikä mennä niistä läpi -> hyvin toiminut Osaksi valmiiksi elementteihin palo- ja äänitekniikka huomioiden

9 AIKATAULU Vuosi 2015: suunnittelu ja purkutöitä alemmissa kerroksissa Helmi-huhtikuu 2016: Yläkerroksien purku Toukokuu 2016: Puuelementtien asennus alkaa VALMIS: vuoden 2017 aikana ASENNUS / TYÖMAA Mahdollisimman paljon elementoituja osia Huputetaan lohkoittain Lohkot 1-5 Todelliset kokemukset saadaan ensi vuonna

10 K I I T O S! Tavataan ständillä E2! Ständillä voi kysellä lisää tästä kohteesta ja siellä on myös esillä uunituore Puukerrostalon tilaajan opas
