KANKAAN PIIPPURANTA - ALOITUSKORTTELIT T E R Ä ASEMAPIIRUSTUS 1:800 TERÄ

Transkriptio

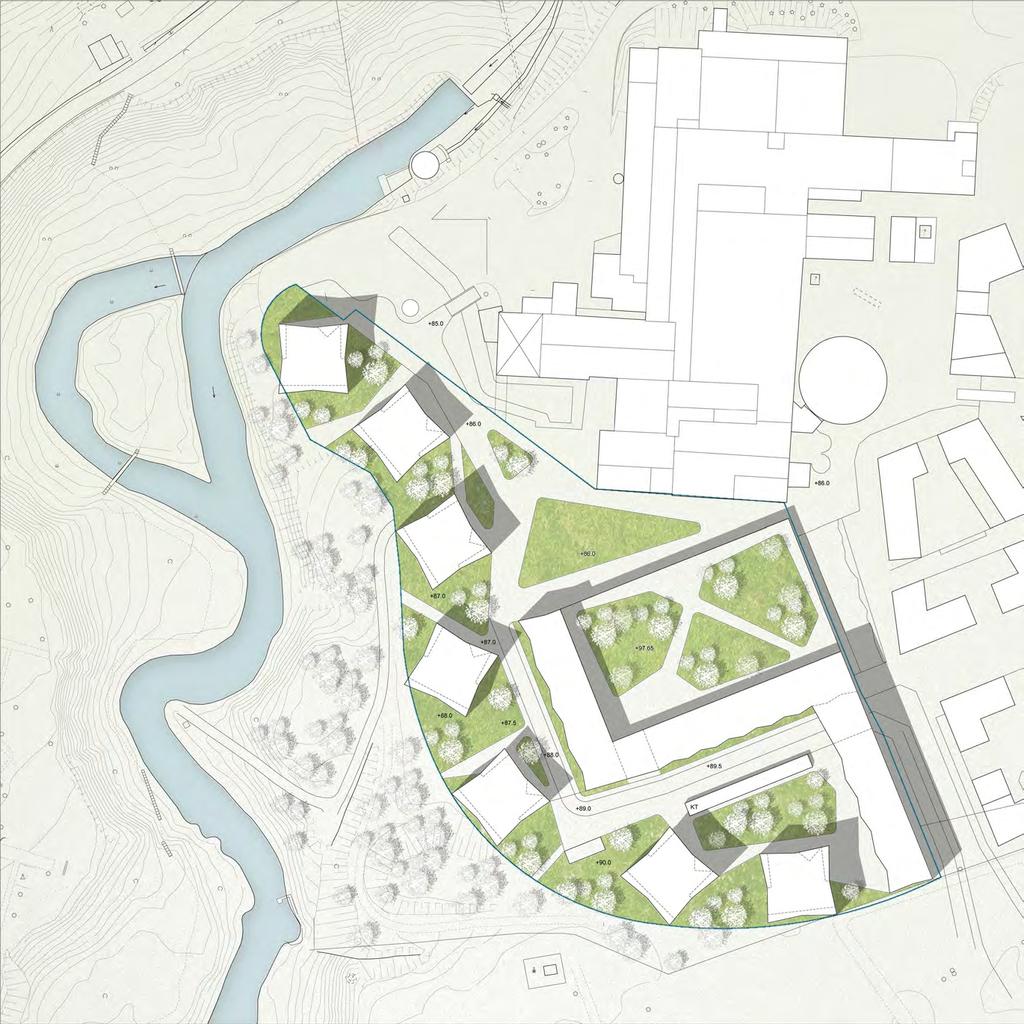

1 V 1/ VI 1/ VI 1/ VI V 1/2 VI VI 1/2 V 1/2 V 1/2 VI ASEMAPIIRUSTUS 1:800 TERÄ Ympäristö ja arkkitehtuuri Kankaan alueen uudet asuinrakennukset asettuvat vanhan tehtaan ja maisemallisesti merkittävän Tourujoen väliin. Tehtaan karhea punatiiliarkkitehtuuri ja toisaalta herkkä luonnonympäristö ja maisemat antoivat tavoitteet ja perusteet suunnitelman ratkaisuille. Lähtökohtana on näitä näkökulmia tasapainoisesti yhdistelevä arkkitehtoninen ratkaisu kaavan määrittelemien reunaehtojen puitteissa. Aloituskortteleiden voimakas arkkitehtuuri luo Kankaan alueen uudisrakentamiselle voimakkaan identiteetin. Yhtenäistä muototeemaa varioivat rakennukset luovat kokonaismuodon, joka näyttäytyy vaihtelevan erilaisena eri suunnista katsottuna. Rationaalinen rakennusrunko kätkeytyy taitteisten julkisivulinjojen sisään. Rakennusmassat käyvät vuoropuhelua toistensa kanssa, mutta muotomaailma toimii vaiheittain toteutettuna myös yksittäisen talon kohdalla. Rakennusten sijoittelu ja muotoilu maksimoi asunnoista avautuvat näkymät Tourujoen puistomaisemaan. Asunnot ja yhteistilat Asunnot on ryhmitelty tehokkaiden porrashuoneiden ympärille. Pohjaratkaisut sisältävät selkeitä huonetiloja, jotka mahdollistavat monipuolisen ja vaihtelevan kalustuksen. Asuntojakaumaa voidaan säätää asuntoja yhdistelemällä. Asuntojen parvekkeet ovat osa olohuoneen, keittiön ja ruokailutilan muodostavaa kokonaisuutta. Talosaunat on sijoitettu ylimpään kerrokseen. Varastot, pesulat ja muut yhteistilat sijaitsevat joko 1. kerroksessa tai kellarissa. Ratkaisu mahdollistaa kellarin rakentamisen tai rakentamatta jättämisen pohjarakennusolosuhteiden mukaan. Kortteliston sisäinen pihamaisema sisältää vaihtelevasti avoimia yhteispihoja sekä suljetumpia asuntopihoja, jotka juurruttavat rakennusmassat pihaympäristön mittakaavaan. Lamellitalot on ratkaistu selkeinä kahden portaan taloina, joiden etelään tai länteen suuntautuvalla julkisivulla on yhtenäinen parvekevyöhyke. Pysäköintitalon eteläsivulle on toteutettu kilpailuohjelman mukainen pienten asuntojen (kpa n. 25m2) rakennus. Materiaalit Julkisivujen jäsentely tukee massoittelun muotokieltä. Harkituilla materiaaleilla luodaan kaukaa tarkasteltaessa yhtenäinen, veistoksellista muotoa tukeva pinta, joka läheltä koettuna näyttäytyy rikkaan vivahteikkaana. Rakennukset verhoillaan eri sävyisillä ylisaumatuilla karheilla punatiilimuurauksilla. Parvekkeiden pielissä käytetään reikämuurausta. Sisäänkäyntejä korostetaan voimakkaan värisillä lasitetuilla tiilillä. Parvekkeiden väliseinät muurataan lasitetulla mustalla tiilellä. Materiaalipalettia täydentää parvekkeiden kattojen verhous puulla sekä porrashuoneiden lasitiili-ikkunat. Asuntojen sisäpinnoissa osa seinistä muurataan puhtaaksi punatiilellä. Muina materiaaleina pyritään käyttämään kestäviä ja luonnollisia materiaaleja. Tekniset ratkaisut, rakenteet ja kestävä kehitys Rakennusten yksinkertainen ja selkeä massa on energiatehokas. Ikkunapinta-ala on säädetty energiatalouden ja luonnonvalon saannin kannalta optimaaliseksi. Laajat parvekkeet suurimpien ikkunapintojen edessä luovat suojaavan vyöhykkeen, johon voidaan integroida myös viherhuoneita. Vinot varjottomat kattopinnat ovat luonteva alusta aurinkopaneeleille. Rakennusten runko on toteutettavissa tavanomaisin teräsbetonirakentein, elementti- tai paikallavalutekniikalla. Ilmanvaihtokoneet on sijoitettu ylimpään kerrokseen vinon katon alle. Laajuudet 1. rakennusvaihe (kellariton ratkaisu) kerrosala: 8610 kem2 asuntotyypit 3h+k+s 74 m2 31 kpl 2-3h+k+s 56 m2 34 kpl 2h+k 47 m2 17 kpl 1h+k+alkovi 36 m2 14 kpl 1h+k 33 m2 14 kpl yht. 110 kpl myytävä asuntopinta-ala yhteensä asuntojen keskipinta-ala 54,2 m m2 1. rakennusvaihe (jos rakennetaan kellari) kerrosala: 8610 kem2 asuntotyypit 3h+k+s 74 m2 34 kpl 2-3h+k+s 56 m2 37 kpl 2h+k 47 m2 17 kpl 1h+k+alkovi 36 m2 17 kpl 1h+k 33 m2 17 kpl yht. 122 kpl myytävä asuntopinta-ala yhteensä asuntojen keskipinta-ala 54,8 m m2

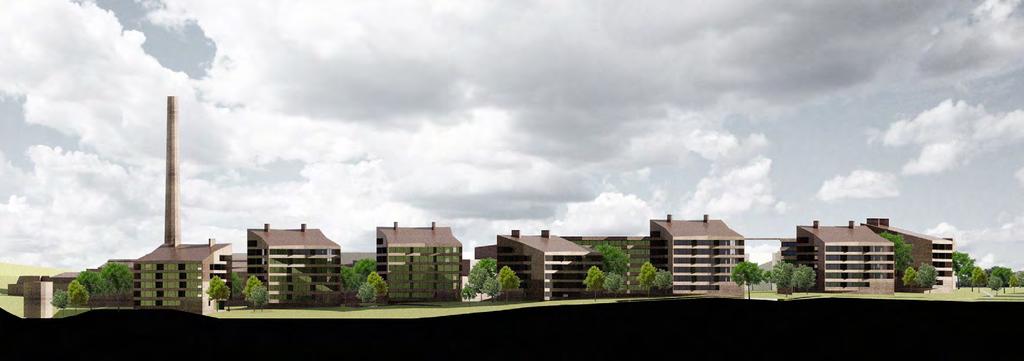

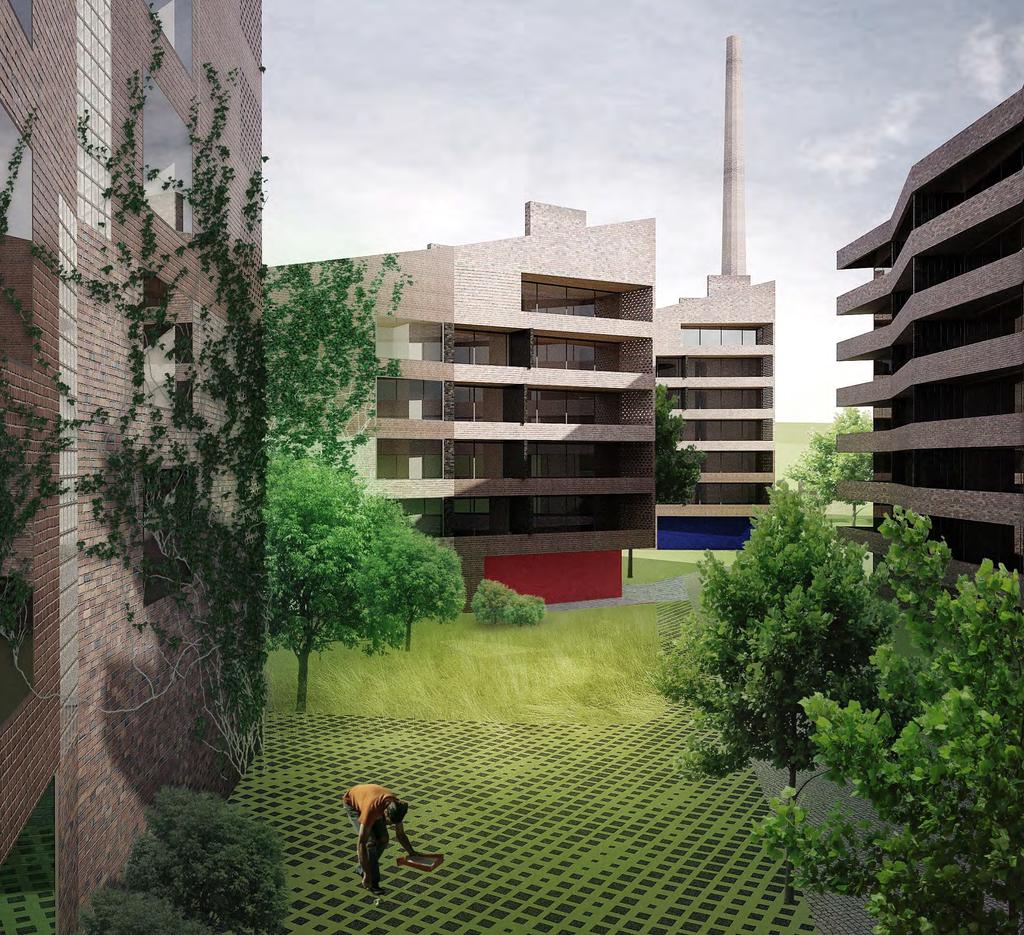

2 NÄKYMÄ RAITILLE ALUEJULKISIVU PUISTOON 1:1000

3 pihakansi n piha katu n ALUELEIKKAUS 1:800 MAANTASOKERROS 1:400

4 PERUSKERROS 1:400

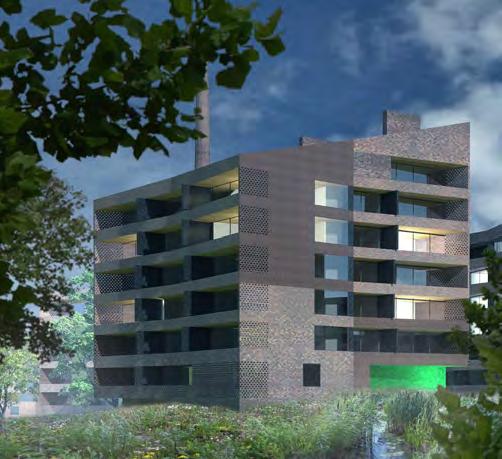

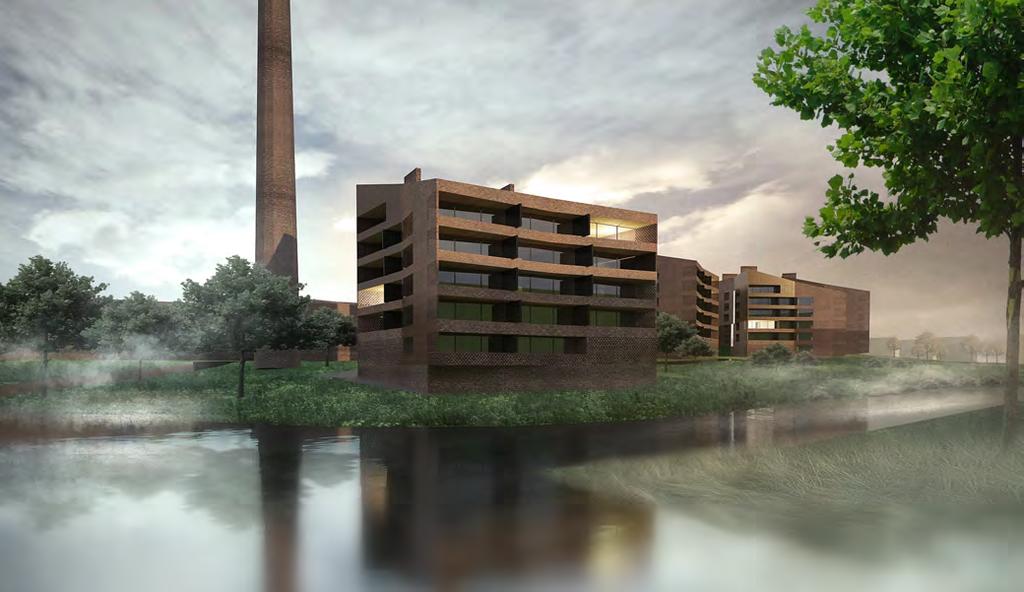

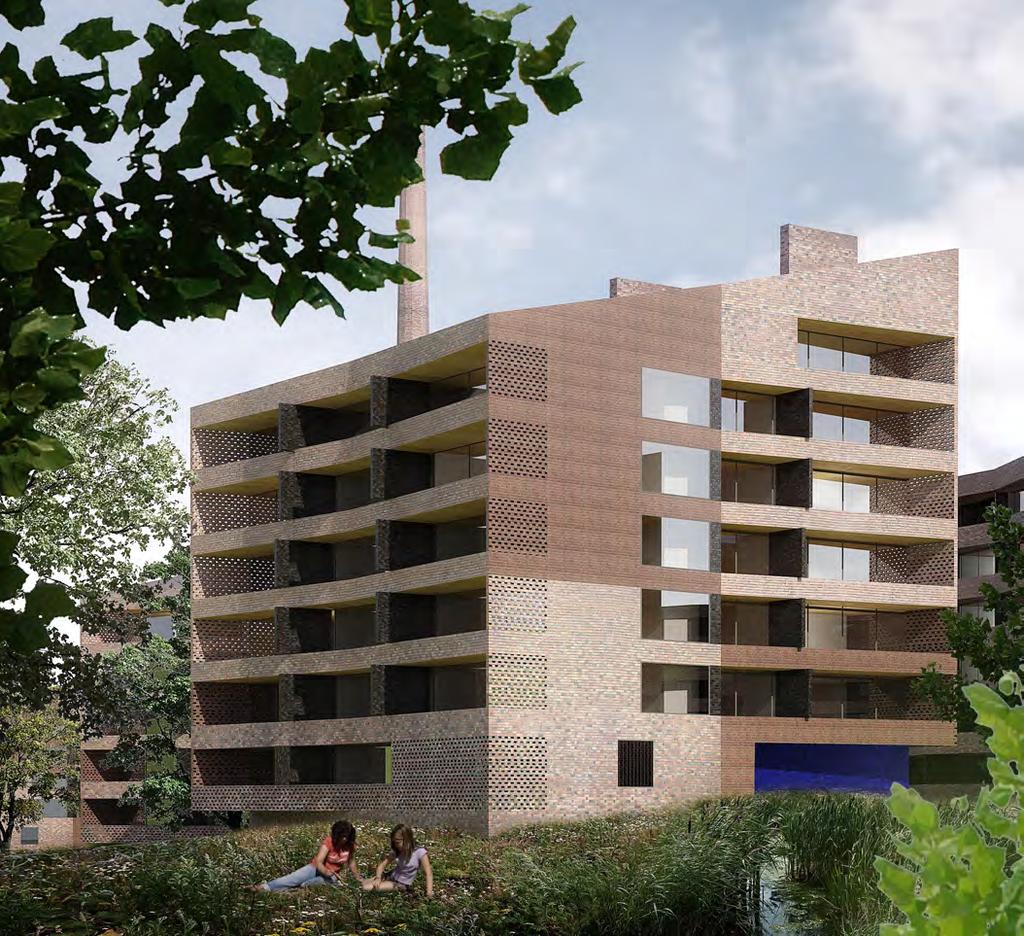

5 2-3h+k+s 56m 2 talosauna matala tila 2-3h+k+s 56m 2 IV-konehuone 2-3h+k+s 56m 2 1h+k+alkovi 36m 2 3h+k+s 74m 2 3h+k+s 74m 2 LVV 25 asuntovarastot asuntovarastot asuntovarastot asuntovarastot NÄKYMÄ PUROLTA 1h+k 33m 2 POHJAPIIRROS YLIN KERROS 1:200 POHJAPIIRROS MAANTASOKERROS 1:200 (MIKÄLI KELLARI RAKENNETAAN) POHJAPIIRROS KELLARI 1:200

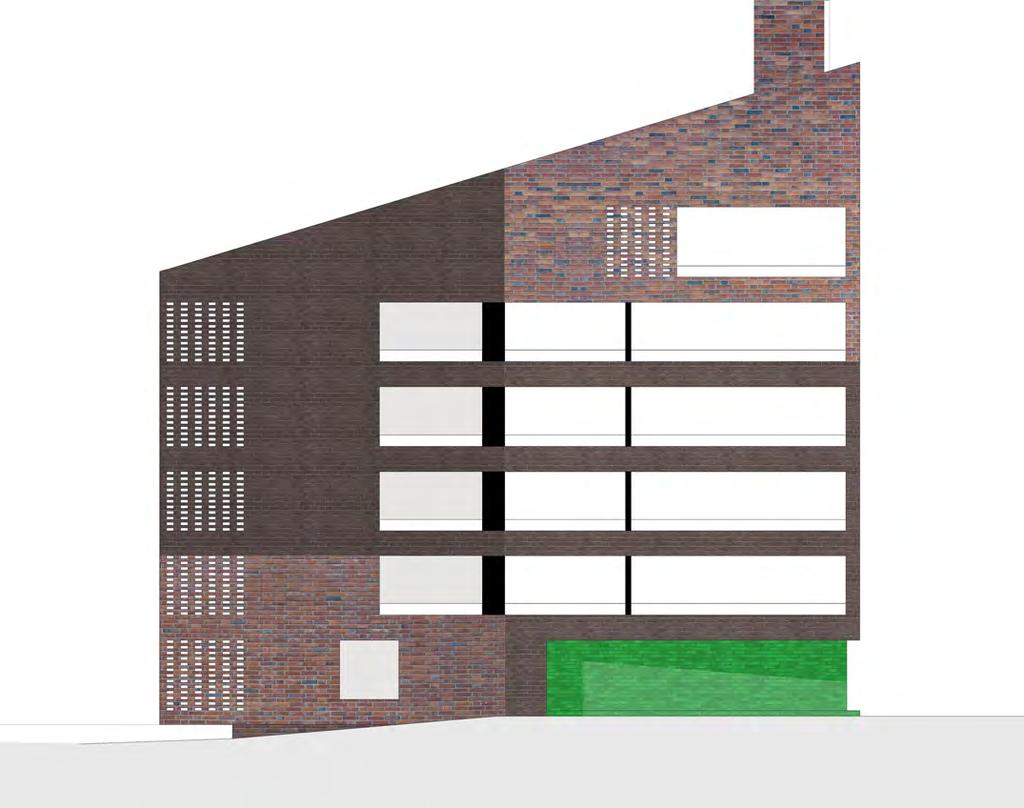

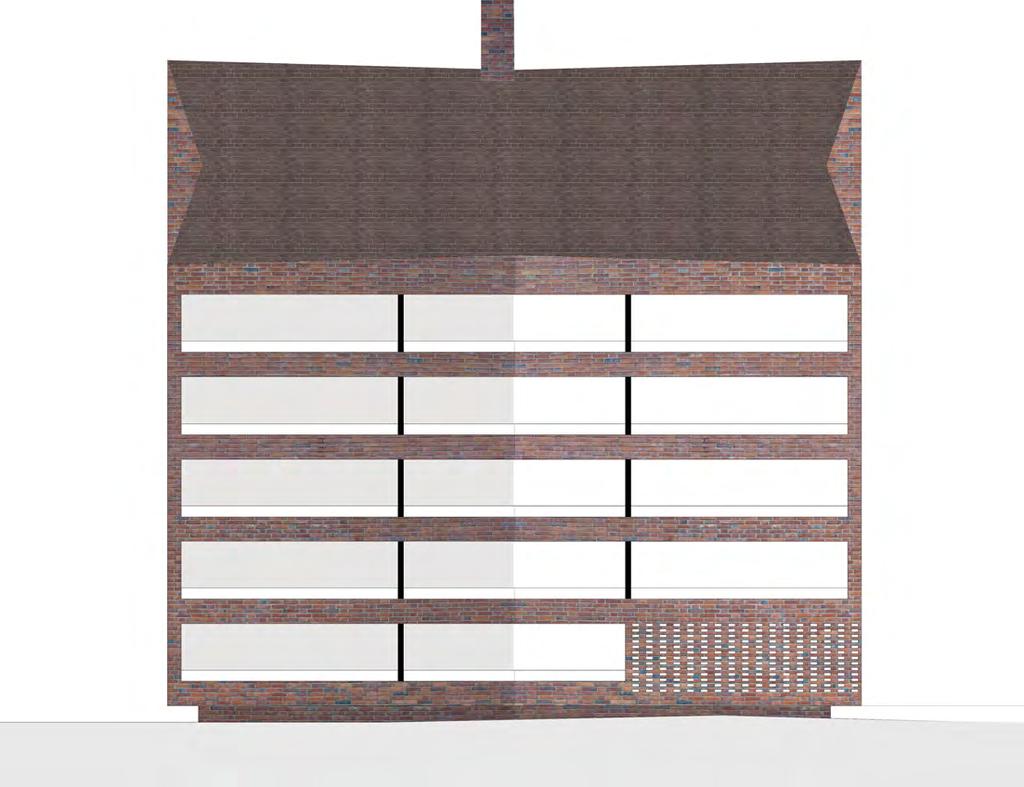

6 4 JULKSIVU 1: VAALEA YLISAUMATTU PUNATIILI 2. TUMMA YLISAUMATTU PUNATIILI 3. LASITETTU TIILI, ERI VÄREJÄ 4. TIILIKATTO, AURINKOPANEELIT 5. LASI JULKSIVU 1:100

7 LEIKKAUS 1:100

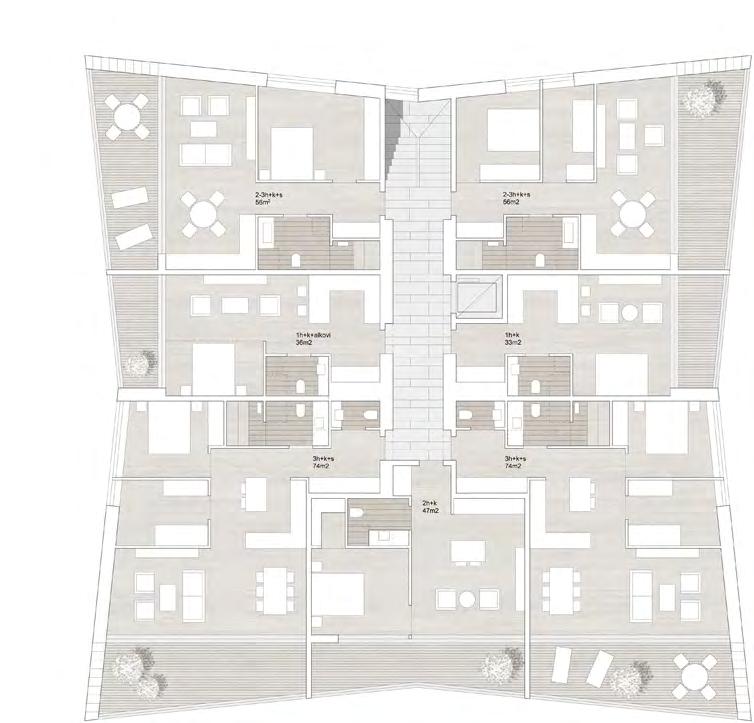

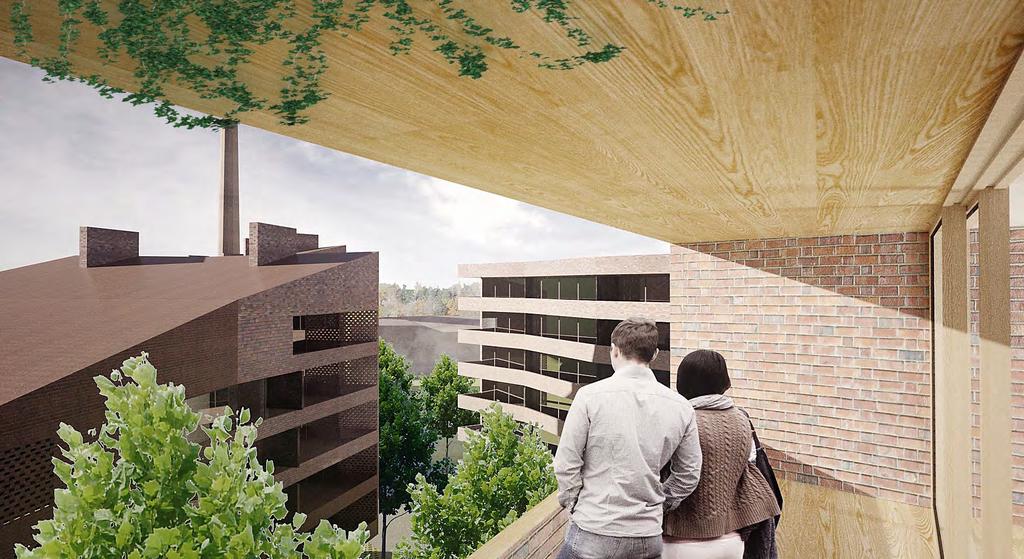

8 POHJAPIIRROS 1:100 NÄKYMÄ PARVEKKEELTA
