POWERMAX. Valvottu langaton hälytysjärjestelmä. Ohjelmointiohje SISÄLLYSLUETTELO DU5450P 1

Transkriptio

1 POWERMAX Valvottu langaton hälytysjärjestelmä Ohjelmointiohje SISÄLLYSLUETTELO 1. Johdanto Yleistä Asentajavalikkoon siirtyminen Asentajatunnuksen vaihtaminen Langattomien laitteiden ja kauko-ohjaimien rekisteröinti Yleistä Langattomat laitteet Kauko-ohjaimet Laitteen ja kauko-ohjaimen poistaminen Silmukkatyypin määrittely Yleistä Silmukan määrittely Keskusyksikön ominaisuuksien määrittely Yleistä Sisääntuloviiveet Poistumisviive Sireenin soittoaika Varoaika Hälytyksen peruutusaika Pikaviritys Ohitus Uudelleen poistuminen Varoitusäänet Häiriömerkkiäänet Paniikkihälytys Laskuri Kaksoishälytys Valvonta-aika AUX-painike Häirintä Kaksisuuntainen ääniyhteys - yksityispuhelimiin Kaksisuuntainen ääniyhteys - keskusvalvomoon PGM/X-10 ajastus Sulkuaika Avaintieto Ei-aktiivinen aika Taustavalo Pakkokoodi (väijytys) Piezosireeni Yhteysparametrien määrittely Yleinen opastus Valintatapa Puhelinlinjatesti Ensimmäisen hälytysvastaanottimen puhelinnumero Ensimmäinen asiakastunniste Toisen hälytysvastaanottimen puhelinnumero Toinen asiakastunniste Protokolla /2 Datanopeus Tapahtumien raportointi hälytysvastaanottimelle Soittoyritykset Ensimmäinen yksityispuhelinnumero Toinen yksityispuhelinnumero Kolmas yksityispuhelinnumero Puhelinviestin tyyppi Soittoyritysten lukumäärä yksityispuhelimiin Yksityispuhelimiin raportoitavat tapahtumat Puhelinsanoman kuittaus Hakulaitteen puhelinnumero Hakulaitteen PIN tunnus Hakulaitteelle raportointi Hetihälytys Etäyhteys Ohjelmointitunnus Ulostuloparametrien määrittely Yleinen opastus PGM ulostulojen ohjaus X-10 Yksikön ohjaus (lisävaruste) Puheen nauhoitus Tilan kuvaus ja käynnistys Nauhoitus Toimintatesti Kuvaus ja testaustilaan siirtyminen Testauksen suorittaminen Käyttäjätoiminnot Tapahtumalokin lukeminen Tapahtumalokin kuvaus Tapahtumalokin lukeminen Tapahtumalokin tyhjentäminen LIITE A. Tapahtuma koodit LIITE B. Ohjelmoitavat silmukkatyypit Asentajalle! Jos ohjelmoit jo käytössä olevaa järjestelmää, kaikki aikaisemmat järjestelmän tilatiedot tuhotaan asentajavalikosta poistuttaessa. Suorita täydellinen kävelytesti, mukaan lukien kaikki ikkunat ja ovet, jotta ohjauspaneeli saa uudelleen järjestelmän tilan. DU5450P 1

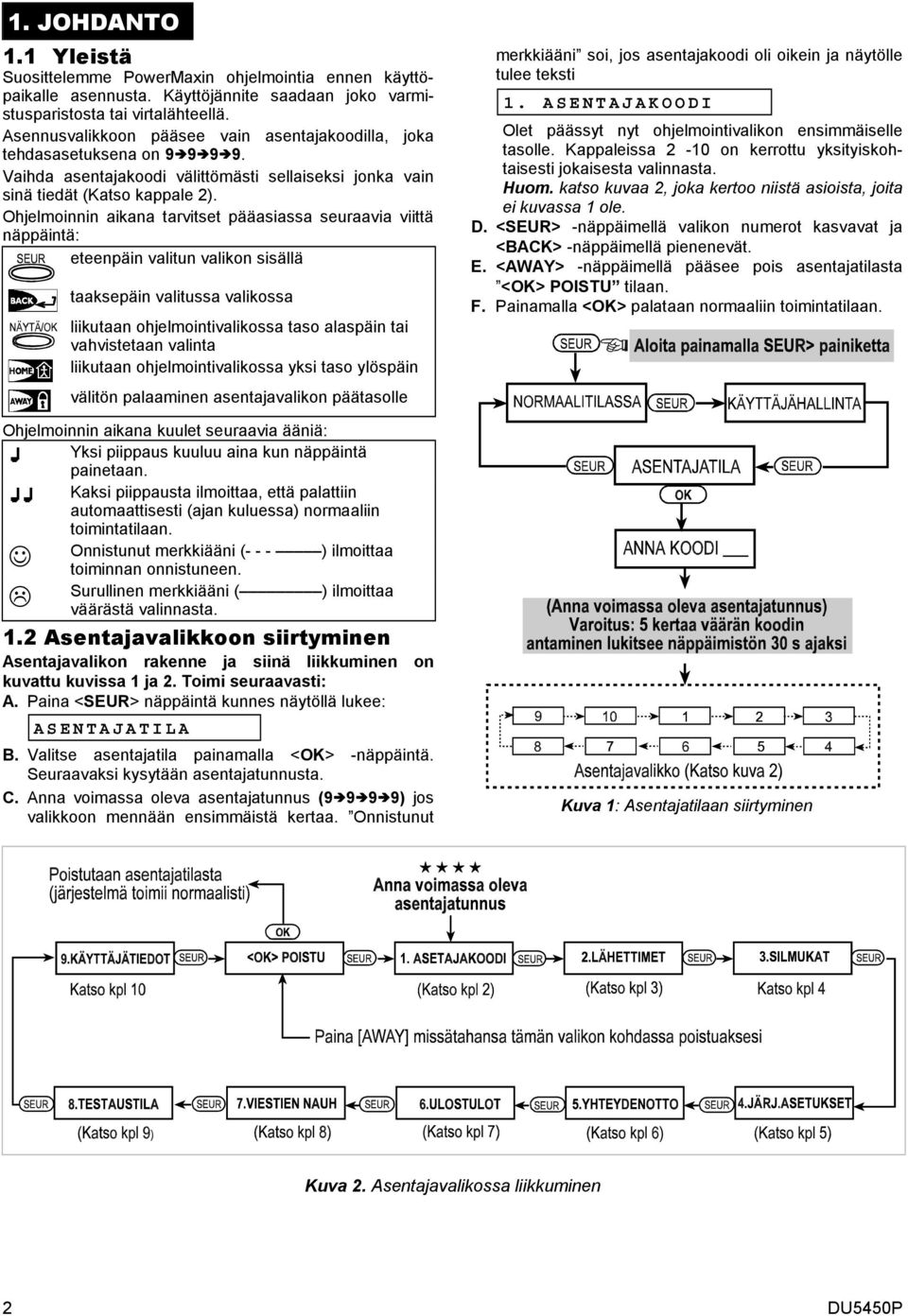

2 1. JOHDANTO 1.1 Yleistä Suosittelemme PowerMaxin ohjelmointia ennen käyttöpaikalle asennusta. Käyttöjännite saadaan joko varmistusparistosta tai virtalähteellä. Asennusvalikkoon pääsee vain asentajakoodilla, joka tehdasasetuksena on 9!9!9!9. Vaihda asentajakoodi välittömästi sellaiseksi jonka vain sinä tiedät (Katso kappale 2). Ohjelmoinnin aikana tarvitset pääasiassa seuraavia viittä näppäintä: eteenpäin valitun valikon sisällä taaksepäin valitussa valikossa liikutaan ohjelmointivalikossa taso alaspäin tai vahvistetaan valinta liikutaan ohjelmointivalikossa yksi taso ylöspäin välitön palaaminen asentajavalikon päätasolle Ohjelmoinnin aikana kuulet seuraavia ääniä: Yksi piippaus kuuluu aina kun näppäintä painetaan. Kaksi piippausta ilmoittaa, että palattiin automaattisesti (ajan kuluessa) normaaliin toimintatilaan. Onnistunut merkkiääni (- - - ) ilmoittaa toiminnan onnistuneen. Surullinen merkkiääni ( ) ilmoittaa # väärästä valinnasta. 1.2 Asentajavalikkoon siirtyminen Asentajavalikon rakenne ja siinä liikkuminen on kuvattu kuvissa 1 ja 2. Toimi seuraavasti: A. Paina <SEUR> näppäintä kunnes näytöllä lukee: ASENTAJATILA B. Valitse asentajatila painamalla <OK> -näppäintä. Seuraavaksi kysytään asentajatunnusta. C. Anna voimassa oleva asentajatunnus (9!9!9!9) jos valikkoon mennään ensimmäistä kertaa. Onnistunut merkkiääni soi, jos asentajakoodi oli oikein ja näytölle tulee teksti 1. ASENTAJAKOODI Olet päässyt nyt ohjelmointivalikon ensimmäiselle tasolle. Kappaleissa 2-10 on kerrottu yksityiskohtaisesti jokaisesta valinnasta. Huom. katso kuvaa 2, joka kertoo niistä asioista, joita ei kuvassa 1 ole. D. <SEUR> -näppäimellä valikon numerot kasvavat ja <BACK> -näppäimellä pienenevät. E. <AWAY> -näppäimellä pääsee pois asentajatilasta <OK> POISTU tilaan. F. Painamalla <OK> palataan normaaliin toimintatilaan. Kuva 1: Asentajatilaan siirtyminen Kuva 2. Asentajavalikossa liikkuminen 2 DU5450P

3 2. ASENTAJATUNNUKSEN VAIHTAMINEN A. Kun on onnistuneesti päästy asentajatilaan, näytöllä lukee 1. ASENTAJAKOODI B. Vaihtaaksesi asentajakoodin paina <OK> -näppäintä. Vanha asentajatunnus näytetään (ensimmäisellä kerralla tehdasasetus): ASENT. KOODI 9999 Kohdistin vilkkuu asentajatunnuksen ensimmäisen numeron kohdalla. C. Anna 4-numeroinen luku. Neljännen numeron jälkeen kohdistin lopettaa vilkkumisen. Varoitus! Tunnuksen 0000 käyttö on kielletty. D. Paina <OK>. Onnistunut merkkiääni kuuluu ja näytöllä lukee 1. ASENTAJAKOODI E. Voit nyt <SEUR> tai <BACK> -näppäimillä valita asentajavalikon muun kohdan. 3. LANGATTOMIEN LAITTEIDEN JA KAUKO-OHJAIMIEN REKISTERÖINTI 3.1 Yleistä Rekisteröinnissä on kaksi alavalikkoa: % rekisteröidään langattomat ilmaisimet % rekisteröidään kauko-ohjaimet (moninäppäimisiä Code- Secure lähettimiä) Katso kohdista 3.2 ja 3.3. kuinka rekisteröinti tapahtuu. Huom! CodeSecure lähettimiä käytetään pääasiassa virittämiseen ja pois kytkemiseen ja niitä ei voi rekisteröidä silmukkaan. Käytä silmukkaan liitettäviksi lähettimiksi ei-codesecure langattomia laitteita. 3.2 Langattomat laitteet Langattomia laitteita ovat erilaiset langattomat PowerCode ilmaisimet ja kädessä pidettävät erityiset lähettimet. Hälyttimen keskusyksikölle on opetettava jokaisen tällaisen laitteen yksilöintitunnus (ID), jotta se pystyy valvomaan niitä, vastaanottamaan niiden signaalin ja vastaamaan asiaan kuuluvasti. Kerää kaikki opetettavat laitteet yhteen paikkaan ja varmista että niissä on paristo asennettuna. % Peitä ilmaisimien ja kaksoisilmaisimien linssi % Kiinnitä magneetit pareiksi, vaikka kumilenkeillä, jotta ne eivät lähetä väärään aikaan. Langattomat laitteet opetetaan seuraavasti: A. Kun olet päässyt asentajavalikkoon (ks. kappale 1), näytössä lukee 1. VAIHDA AS.KOODI. B. Paina <SEUR>. Lähettimet tila on valittu ja näytöllä lukee 2. LÄHETTIMET C. Paina <OK>, niin pääset alavalikkoon, jossa määritellään langattomat laitteet. Näytöllä lukee OPETA ILMAISIN D. Painamalla <OK> lukee ruudulla: Silmukka nr: E. Oletetaan, että määrittelet ohjelmoimasi laitteen silmukkaan 4. Varmistetaan että silmukka 4 on vapaana mitään laitetta ei ole vielä kytketty siihen, Näppäile <0>&<4>. Näyttö muuttuu: Silmukka nr: 04 Oikean reunan tyhjä tila kertoo, että silmukka on vapaa mitään langatonta laitetta ei ole vielä määritelty ko. silmukkaan. F. Paina <OK>. Näyttö kehottaa sinua suorittamaan lähetyksen valitulta langattomalta laitteelta: LÄHETÄ NYT G. Suorita lähetys valitulta laitteelta seuraavasti: Poistamalla asettamasi suojus infrapunailmaisimen linssin edestä, tai Erottamalla magneetit toisistaan, tai Painamalla kauko-ohjaimen painiketta, tai Painamalla palovaroittimen testipainiketta H. Onnistuneen lähetyksen merkiksi kuuluu Onnistunut merkkiääni ( ) ja näytölle tulee teksti Silmukka nr: 04 Oikeaan reunaan ilmestyy tumma neliö merkiksi että valittu laite on opetettu silmukkaan 4. Huom: Jos sama laite on jo määritelty toiseen silmukkaan, kuuluu Onnistunut merkkiääni kaksi kertaa. I. Tästä kohdasta voit jatkaa usealla eri tavalla: Jos haluat opettaa toisen laitteen toiseen silmukkaan, valitse seuraava silmukka ylöspäin (5&6&7...) painamalla <SEUR> -näppäintä alaspäin (3&2&1...) painamalla <BACK> -näppäintä Painamalla <HOME> -näppäint ä ja <haluamasi silmukan numero>. Jatka tästä yo. esimerkin mukaan. Laitteen poistaminen (ID) silmukasta kerrotaan kappaleessa 3.4. Valitse kauko-ohjaimien rekisteröintivalikko, painamalla <HOME> ja sitten <SEUR>. Päävalikkoon pääset palaamaan <AWAY> -näppäimellä. Näytöllä lukee <OK> POISTU Tästä voi valita minkä tahansa asennusvalikon kohdan <SEUR> tai <BACK> -näppäimillä. 3.3 Kauko-ohjaimet Kauko-ohjaimet ovat CodeSecure -tyyppisiä moninäppäimisiä langattomia ohjaimia. Näillä voidaan ohjata hyvin, nopeasti ja turvallisesti erilaisia järjestelmän toimintoja. Hälyttimen keskusyksikölle tulee opettaa jokaisen kauko-ohjaimen yksilöintitunnus (ID), jotta hälytin vastaa ohjaimien käskyihin. DU5450P 3

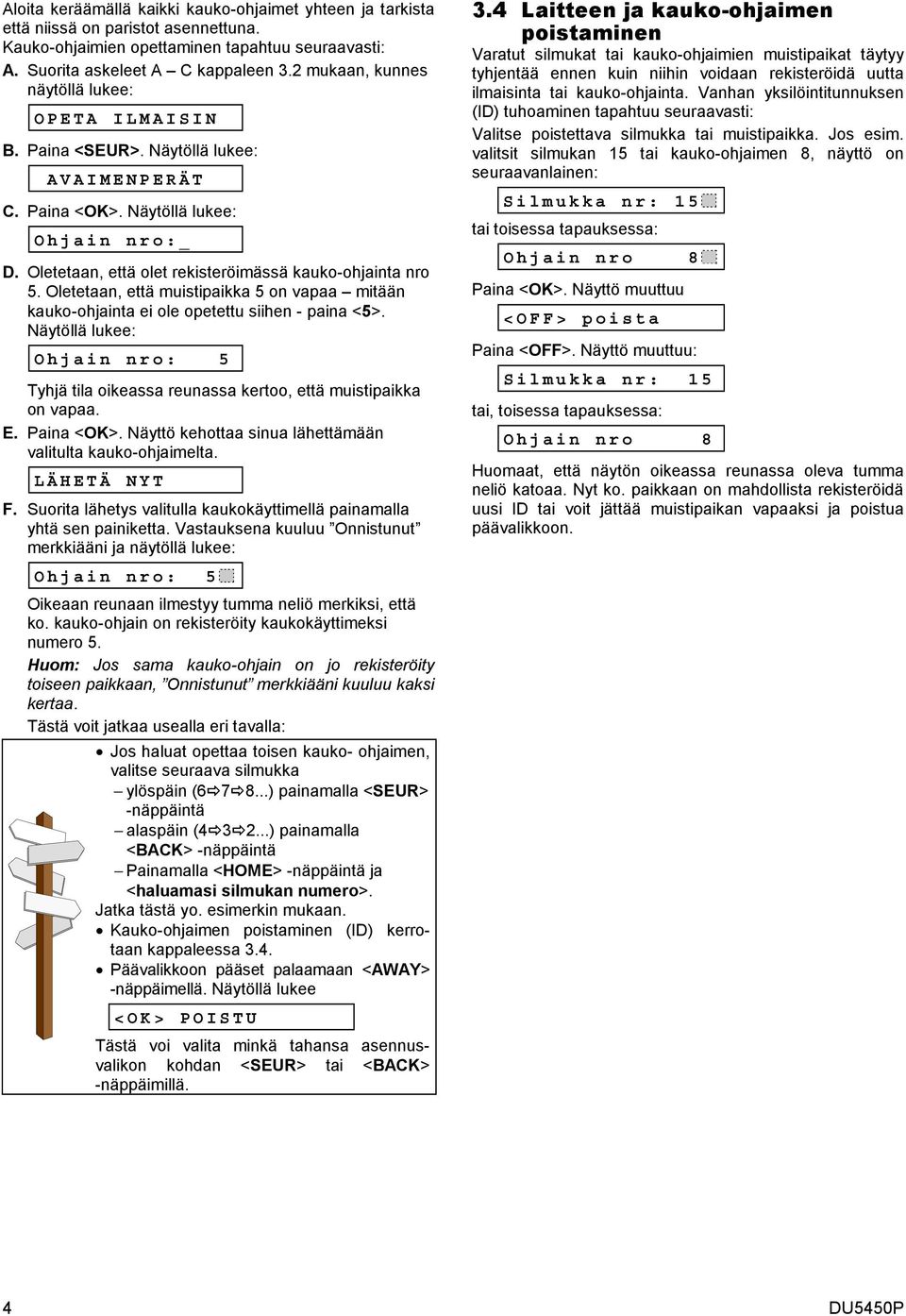

4 Aloita keräämällä kaikki kauko-ohjaimet yhteen ja tarkista että niissä on paristot asennettuna. Kauko-ohjaimien opettaminen tapahtuu seuraavasti: A. Suorita askeleet A C kappaleen 3.2 mukaan, kunnes näytöllä lukee: OPETA ILMAISIN B. Paina <SEUR>. Näytöllä lukee: AVAIMENPERÄT C. Paina <OK>. Näytöllä lukee: Ohjain nro:_ D. Oletetaan, että olet rekisteröimässä kauko-ohjainta nro 5. Oletetaan, että muistipaikka 5 on vapaa mitään kauko-ohjainta ei ole opetettu siihen - paina <5>. Näytöllä lukee: Ohjain nro: 5 Tyhjä tila oikeassa reunassa kertoo, että muistipaikka on vapaa. E. Paina <OK>. Näyttö kehottaa sinua lähettämään valitulta kauko-ohjaimelta. LÄHETÄ NYT F. Suorita lähetys valitulla kaukokäyttimellä painamalla yhtä sen painiketta. Vastauksena kuuluu Onnistunut merkkiääni ja näytöllä lukee: Ohjain nro: 5 Oikeaan reunaan ilmestyy tumma neliö merkiksi, että ko. kauko-ohjain on rekisteröity kaukokäyttimeksi numero 5. Huom: Jos sama kauko-ohjain on jo rekisteröity toiseen paikkaan, Onnistunut merkkiääni kuuluu kaksi kertaa. Tästä voit jatkaa usealla eri tavalla: Jos haluat opettaa toisen kauko- ohjaimen, valitse seuraava silmukka ylöspäin (6&7&8...) painamalla <SEUR> -näppäintä alaspäin (4&3&2...) painamalla <BACK> -näppäintä Painamalla <HOME> -näppäintä ja <haluamasi silmukan numero>. Jatka tästä yo. esimerkin mukaan. Kauko-ohjaimen poistaminen (ID) kerrotaan kappaleessa 3.4. Päävalikkoon pääset palaamaan <AWAY> -näppäimellä. Näytöllä lukee <OK> POISTU Tästä voi valita minkä tahansa asennusvalikon kohdan <SEUR> tai <BACK> -näppäimillä. 3.4 Laitteen ja kauko-ohjaimen poistaminen Varatut silmukat tai kauko-ohjaimien muistipaikat täytyy tyhjentää ennen kuin niihin voidaan rekisteröidä uutta ilmaisinta tai kauko-ohjainta. Vanhan yksilöintitunnuksen (ID) tuhoaminen tapahtuu seuraavasti: Valitse poistettava silmukka tai muistipaikka. Jos esim. valitsit silmukan 15 tai kauko-ohjaimen 8, näyttö on seuraavanlainen: Silmukka nr: 15 tai toisessa tapauksessa: Ohjain nro 8 Paina <OK>. Näyttö muuttuu <OFF> poista Paina <OFF>. Näyttö muuttuu: Silmukka nr: 15 tai, toisessa tapauksessa: Ohjain nro 8 Huomaat, että näytön oikeassa reunassa oleva tumma neliö katoaa. Nyt ko. paikkaan on mahdollista rekisteröidä uusi ID tai voit jättää muistipaikan vapaaksi ja poistua päävalikkoon. 4 DU5450P

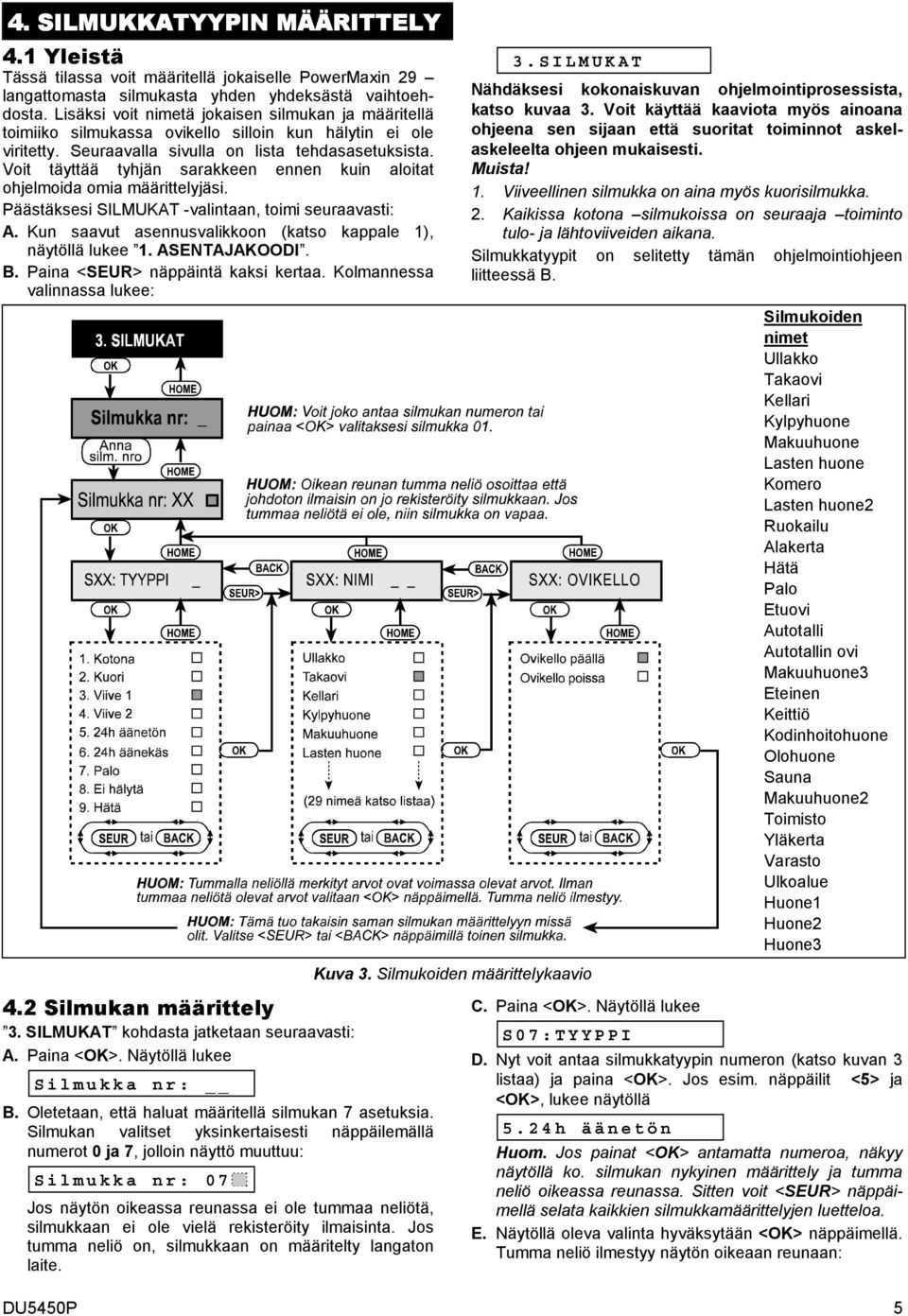

5 4.. SILMUKKATYYPIN MÄÄRITTELY 4.1 Yleistä Tässä tilassa voit määritellä jokaiselle PowerMaxin 29 langattomasta silmukasta yhden yhdeksästä vaihtoehdosta. Lisäksi voit nimetä jokaisen silmukan ja määritellä toimiiko silmukassa ovikello silloin kun hälytin ei ole viritetty. Seuraavalla sivulla on lista tehdasasetuksista. Voit täyttää tyhjän sarakkeen ennen kuin aloitat ohjelmoida omia määrittelyjäsi. Päästäksesi SILMUKAT -valintaan, toimi seuraavasti: A. Kun saavut asennusvalikkoon (katso kappale 1), näytöllä lukee 1. ASENTAJAKOODI. B. Paina <SEUR> näppäintä kaksi kertaa. Kolmannessa valinnassa lukee: 3.SILMUKAT Kuva 3. Silmukoiden määrittelykaavio Nähdäksesi kokonaiskuvan ohjelmointiprosessista, katso kuvaa 3. Voit käyttää kaaviota myös ainoana ohjeena sen sijaan että suoritat toiminnot askelaskeleelta ohjeen Muista! 1. Viiveellinen silmukka on aina myös kuorisilmukka. 2. Kaikissa kotona silmukoissa on seuraaja toiminto tulo- ja lähtoviiveiden aikana. Silmukkatyypit on selitetty tämän ohjelmointiohjeen liitteessä B. Silmukoiden nimet Ullakko Takaovi Kellari Kylpyhuone Makuuhuone Lasten huone Komero Lasten huone2 Ruokailu Alakerta Hätä Palo Etuovi Autotalli Autotallin ovi Makuuhuone3 Eteinen Keittiö Kodinhoitohuone Olohuone Sauna Makuuhuone2 Toimisto Yläkerta Varasto Ulkoalue Huone1 Huone2 Huone3 4.2 Silmukan määrittely 3. SILMUKAT kohdasta jatketaan seuraavasti: A. Paina <OK>. Näytöllä lukee Silmukka nr: B. Oletetaan, että haluat määritellä silmukan 7 asetuksia. Silmukan valitset yksinkertaisesti näppäilemällä numerot 0 ja 7, jolloin näyttö muuttuu: Silmukka nr: 07 Jos näytön oikeassa reunassa ei ole tummaa neliötä, silmukkaan ei ole vielä rekisteröity ilmaisinta. Jos tumma neliö on, silmukkaan on määritelty langaton laite. C. Paina <OK>. Näytöllä lukee S07:TYYPPI D. Nyt voit antaa silmukkatyypin numeron (katso kuvan 3 listaa) ja paina <OK>. Jos esim. näppäilit <5> ja <OK>, lukee näytöllä 5.24h äänetön Huom. Jos painat <OK> antamatta numeroa, näkyy näytöllä ko. silmukan nykyinen määrittely ja tumma neliö oikeassa reunassa. Sitten voit <SEUR> näppäimellä selata kaikkien silmukkamäärittelyjen luetteloa. E. Näytöllä oleva valinta hyväksytään <OK> näppäimellä. Tumma neliö ilmestyy näytön oikeaan reunaan: DU5450P 5

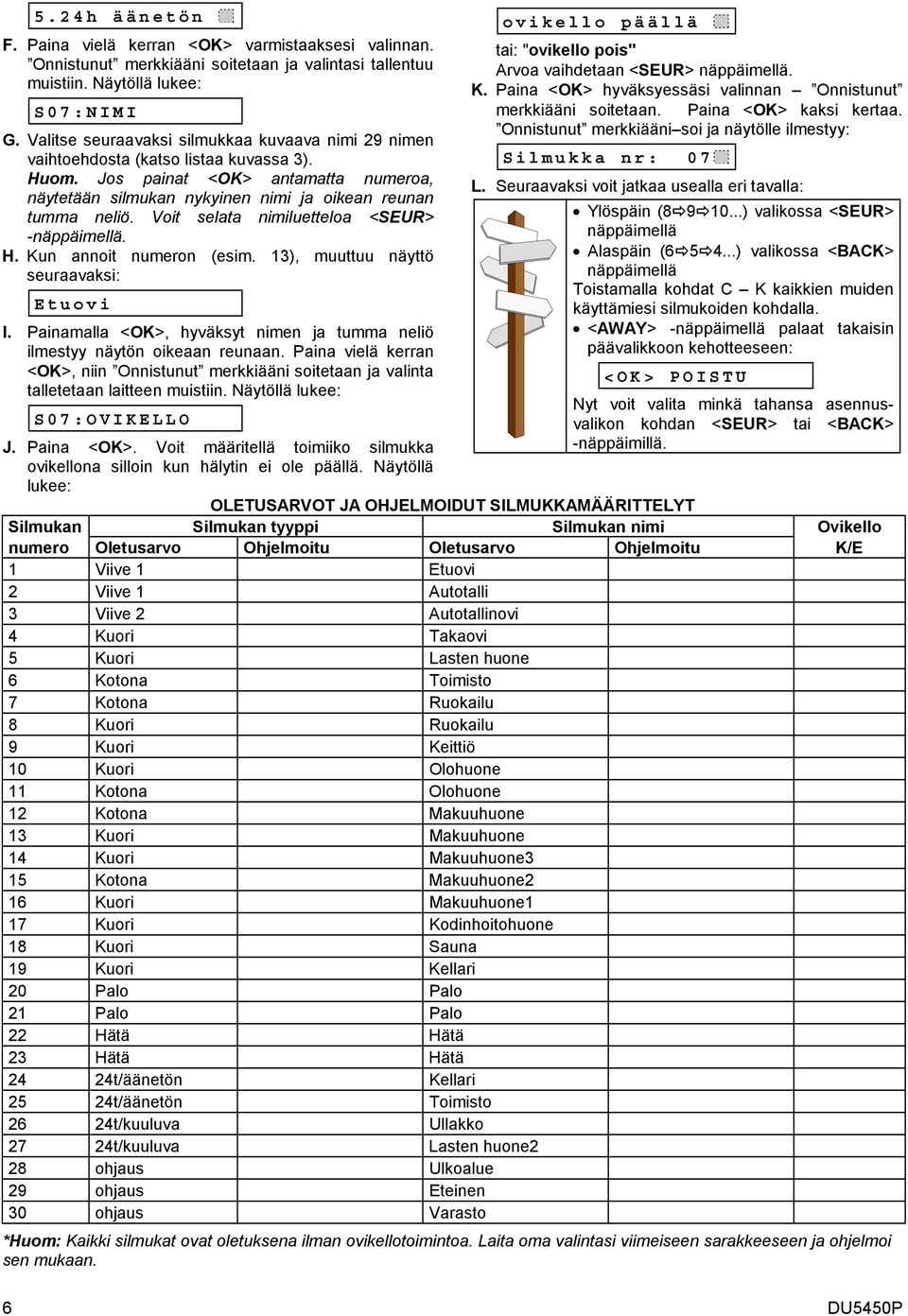

6 5.24h äänetön F. Paina vielä kerran <OK> varmistaaksesi valinnan. Onnistunut merkkiääni soitetaan ja valintasi tallentuu muistiin. Näytöllä lukee: S07:NIMI G. Valitse seuraavaksi silmukkaa kuvaava nimi 29 nimen vaihtoehdosta (katso listaa kuvassa 3). Huom. Jos painat <OK> antamatta numeroa, näytetään silmukan nykyinen nimi ja oikean reunan tumma neliö. Voit selata nimiluetteloa <SEUR> -näppäimellä. H. Kun annoit numeron (esim. 13), muuttuu näyttö seuraavaksi: Etuovi I. Painamalla <OK>, hyväksyt nimen ja tumma neliö ilmestyy näytön oikeaan reunaan. Paina vielä kerran <OK>, niin Onnistunut merkkiääni soitetaan ja valinta talletetaan laitteen muistiin. Näytöllä lukee: S07:OVIKELLO J. Paina <OK>. Voit määritellä toimiiko silmukka ovikellona silloin kun hälytin ei ole päällä. Näytöllä lukee: ovikello päällä tai: "ovikello pois" Arvoa vaihdetaan <SEUR> näppäimellä. K. Paina <OK> hyväksyessäsi valinnan Onnistunut merkkiääni soitetaan. Paina <OK> kaksi kertaa. Onnistunut merkkiääni soi ja näytölle ilmestyy: Silmukka nr: 07 L. Seuraavaksi voit jatkaa usealla eri tavalla: Ylöspäin (8&9&10...) valikossa <SEUR> näppäimellä Alaspäin (6&5&4...) valikossa <BACK> näppäimellä Toistamalla kohdat C K kaikkien muiden käyttämiesi silmukoiden kohdalla. <AWAY> -näppäimellä palaat takaisin päävalikkoon kehotteeseen: <OK> POISTU Nyt voit valita minkä tahansa asennusvalikon kohdan <SEUR> tai <BACK> -näppäimillä. OLETUSARVOT JA OHJELMOIDUT SILMUKKAMÄÄRITTELYT Silmukan Silmukan tyyppi Silmukan nimi Ovikello numero Oletusarvo Ohjelmoitu Oletusarvo Ohjelmoitu K/E 1 Viive 1 Etuovi 2 Viive 1 Autotalli 3 Viive 2 Autotallinovi 4 Kuori Takaovi 5 Kuori Lasten huone 6 Kotona Toimisto 7 Kotona Ruokailu 8 Kuori Ruokailu 9 Kuori Keittiö 10 Kuori Olohuone 11 Kotona Olohuone 12 Kotona Makuuhuone 13 Kuori Makuuhuone 14 Kuori Makuuhuone3 15 Kotona Makuuhuone2 16 Kuori Makuuhuone1 17 Kuori Kodinhoitohuone 18 Kuori Sauna 19 Kuori Kellari 20 Palo Palo 21 Palo Palo 22 Hätä Hätä 23 Hätä Hätä 24 24t/äänetön Kellari 25 24t/äänetön Toimisto 26 24t/kuuluva Ullakko 27 24t/kuuluva Lasten huone2 28 ohjaus Ulkoalue 29 ohjaus Eteinen 30 ohjaus Varasto *Huom: Kaikki silmukat ovat oletuksena ilman ovikellotoimintoa. Laita oma valintasi viimeiseen sarakkeeseen ja ohjelmoi sen mukaan. 6 DU5450P

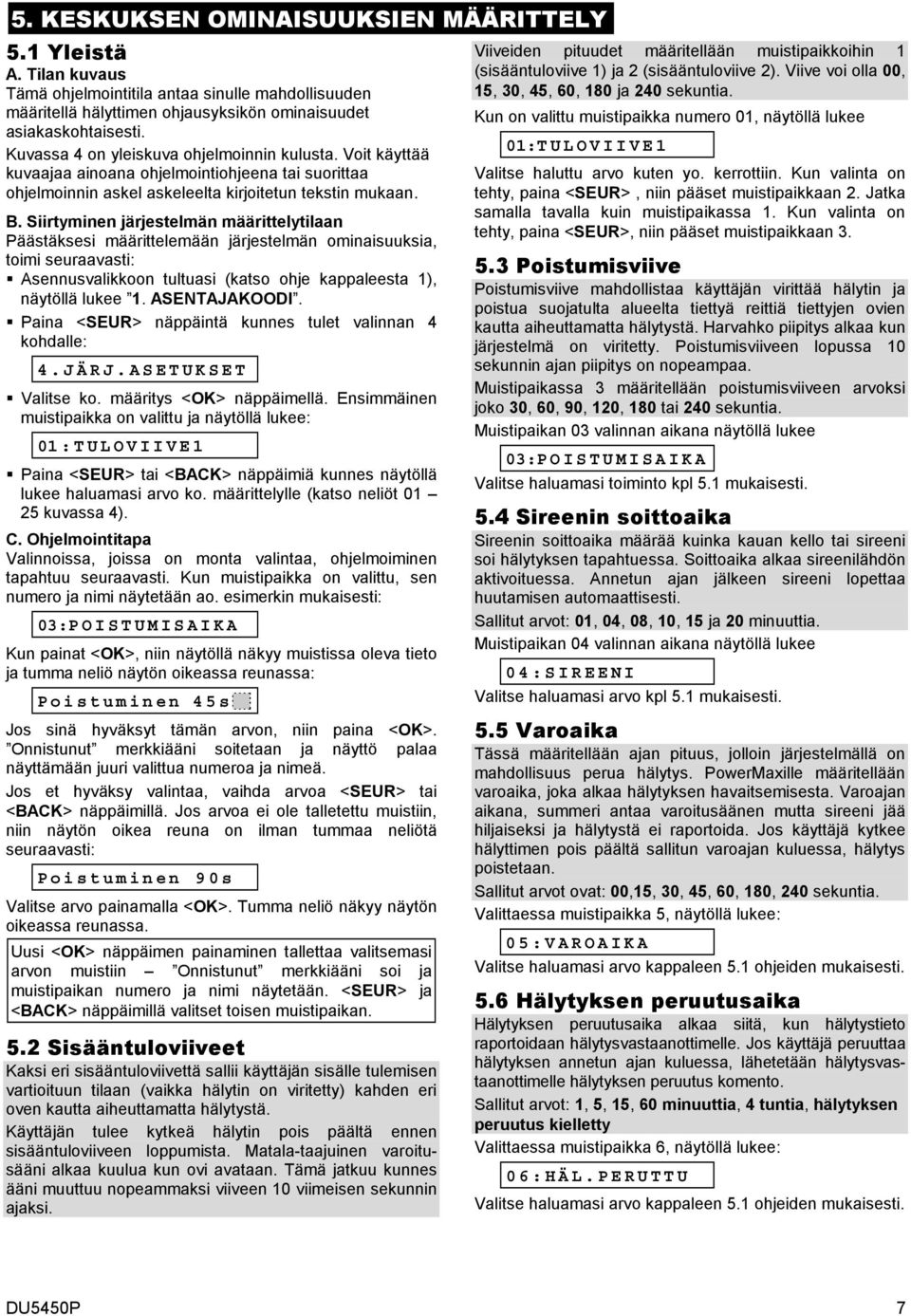

7 5. KESKUKSEN OMINAISUUKSIEN MÄÄRITTELY 5.1 Yleistä A. Tilan kuvaus Tämä ohjelmointitila antaa sinulle mahdollisuuden määritellä hälyttimen ohjausyksikön ominaisuudet asiakaskohtaisesti. Kuvassa 4 on yleiskuva ohjelmoinnin kulusta. Voit käyttää kuvaajaa ainoana ohjelmointiohjeena tai suorittaa ohjelmoinnin askel askeleelta kirjoitetun tekstin mukaan. B. Siirtyminen järjestelmän määrittelytilaan Päästäksesi määrittelemään järjestelmän ominaisuuksia, toimi seuraavasti: % Asennusvalikkoon tultuasi (katso ohje kappaleesta 1), näytöllä lukee 1. ASENTAJAKOODI. % Paina <SEUR> näppäintä kunnes tulet valinnan 4 kohdalle: 4.JÄRJ.ASETUKSET % Valitse ko. määritys <OK> näppäimellä. Ensimmäinen muistipaikka on valittu ja näytöllä lukee: 01:TULOVIIVE1 % Paina <SEUR> tai <BACK> näppäimiä kunnes näytöllä lukee haluamasi arvo ko. määrittelylle (katso neliöt kuvassa 4). C. Ohjelmointitapa Valinnoissa, joissa on monta valintaa, ohjelmoiminen tapahtuu seuraavasti. Kun muistipaikka on valittu, sen numero ja nimi näytetään ao. esimerkin mukaisesti: 03:POISTUMISAIKA Kun painat <OK>, niin näytöllä näkyy muistissa oleva tieto ja tumma neliö näytön oikeassa reunassa: Poistuminen 45s Jos sinä hyväksyt tämän arvon, niin paina <OK>. Onnistunut merkkiääni soitetaan ja näyttö palaa näyttämään juuri valittua numeroa ja nimeä. Jos et hyväksy valintaa, vaihda arvoa <SEUR> tai <BACK> näppäimillä. Jos arvoa ei ole talletettu muistiin, niin näytön oikea reuna on ilman tummaa neliötä seuraavasti: Poistuminen 90s Valitse arvo painamalla <OK>. Tumma neliö näkyy näytön oikeassa reunassa. Uusi <OK> näppäimen painaminen tallettaa valitsemasi arvon muistiin Onnistunut merkkiääni soi ja muistipaikan numero ja nimi näytetään. <SEUR> ja <BACK> näppäimillä valitset toisen muistipaikan. 5.2 Sisääntuloviiveet Kaksi eri sisääntuloviivettä sallii käyttäjän sisälle tulemisen vartioituun tilaan (vaikka hälytin on viritetty) kahden eri oven kautta aiheuttamatta hälytystä. Käyttäjän tulee kytkeä hälytin pois päältä ennen sisääntuloviiveen loppumista. Matala-taajuinen varoitusääni alkaa kuulua kun ovi avataan. Tämä jatkuu kunnes ääni muuttuu nopeammaksi viiveen 10 viimeisen sekunnin ajaksi. Viiveiden pituudet määritellään muistipaikkoihin 1 (sisääntuloviive 1) ja 2 (sisääntuloviive 2). Viive voi olla 00, 15, 30, 45, 60, 180 ja 240 sekuntia. Kun on valittu muistipaikka numero 01, näytöllä lukee 01:TULOVIIVE1 Valitse haluttu arvo kuten yo. kerrottiin. Kun valinta on tehty, paina <SEUR>, niin pääset muistipaikkaan 2. Jatka samalla tavalla kuin muistipaikassa 1. Kun valinta on tehty, paina <SEUR>, niin pääset muistipaikkaan Poistumisviive Poistumisviive mahdollistaa käyttäjän virittää hälytin ja poistua suojatulta alueelta tiettyä reittiä tiettyjen ovien kautta aiheuttamatta hälytystä. Harvahko piipitys alkaa kun järjestelmä on viritetty. Poistumisviiveen lopussa 10 sekunnin ajan piipitys on nopeampaa. Muistipaikassa 3 määritellään poistumisviiveen arvoksi joko 30, 60, 90, 120, 180 tai 240 sekuntia. Muistipaikan 03 valinnan aikana näytöllä lukee 03:POISTUMISAIKA Valitse haluamasi toiminto kpl Sireenin soittoaika Sireenin soittoaika määrää kuinka kauan kello tai sireeni soi hälytyksen tapahtuessa. Soittoaika alkaa sireenilähdön aktivoituessa. Annetun ajan jälkeen sireeni lopettaa huutamisen automaattisesti. Sallitut arvot: 01, 04, 08, 10, 15 ja 20 minuuttia. Muistipaikan 04 valinnan aikana näytöllä lukee 04:SIREENI Valitse haluamasi arvo kpl Varoaika Tässä määritellään ajan pituus, jolloin järjestelmällä on mahdollisuus perua hälytys. PowerMaxille määritellään varoaika, joka alkaa hälytyksen havaitsemisesta. Varoajan aikana, summeri antaa varoitusäänen mutta sireeni jää hiljaiseksi ja hälytystä ei raportoida. Jos käyttäjä kytkee hälyttimen pois päältä sallitun varoajan kuluessa, hälytys poistetaan. Sallitut arvot ovat: 00,15, 30, 45, 60, 180, 240 sekuntia. Valittaessa muistipaikka 5, näytöllä lukee: 05:VAROAIKA Valitse haluamasi arvo kappaleen 5.1 ohjeiden 5.6 Hälytyksen peruutusaika Hälytyksen peruutusaika alkaa siitä, kun hälytystieto raportoidaan hälytysvastaanottimelle. Jos käyttäjä peruuttaa hälytyksen annetun ajan kuluessa, lähetetään hälytysvastaanottimelle hälytyksen peruutus komento. Sallitut arvot: 1, 5, 15, 60 minuuttia, 4 tuntia, hälytyksen peruutus kielletty Valittaessa muistipaikka 6, näytöllä lukee: 06:HÄL.PERUTTU Valitse haluamasi arvo kappaleen 5.1 ohjeiden DU5450P 7

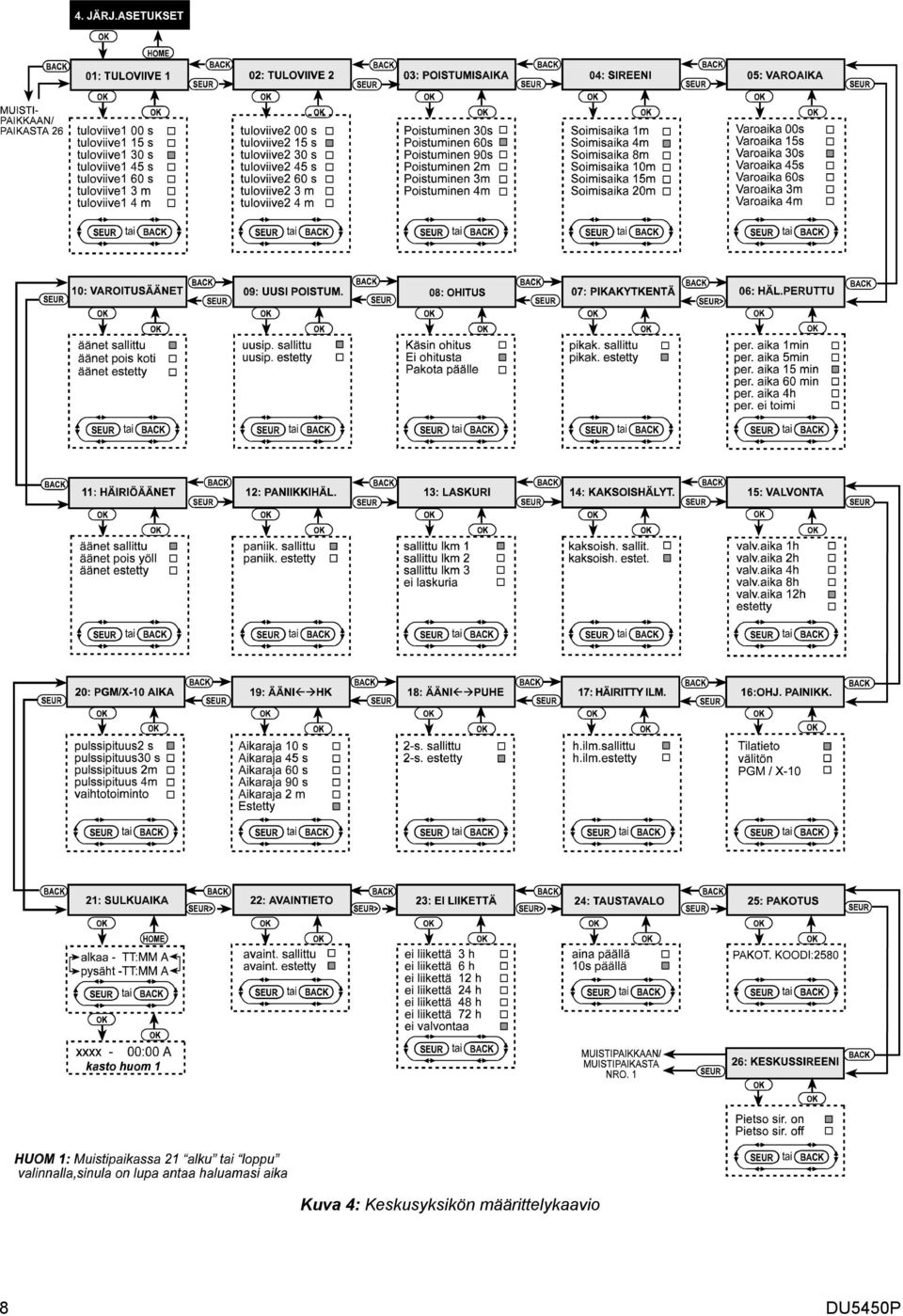

8 Kuva 4: Keskusyksikön määrittelykaavio 8 DU5450P

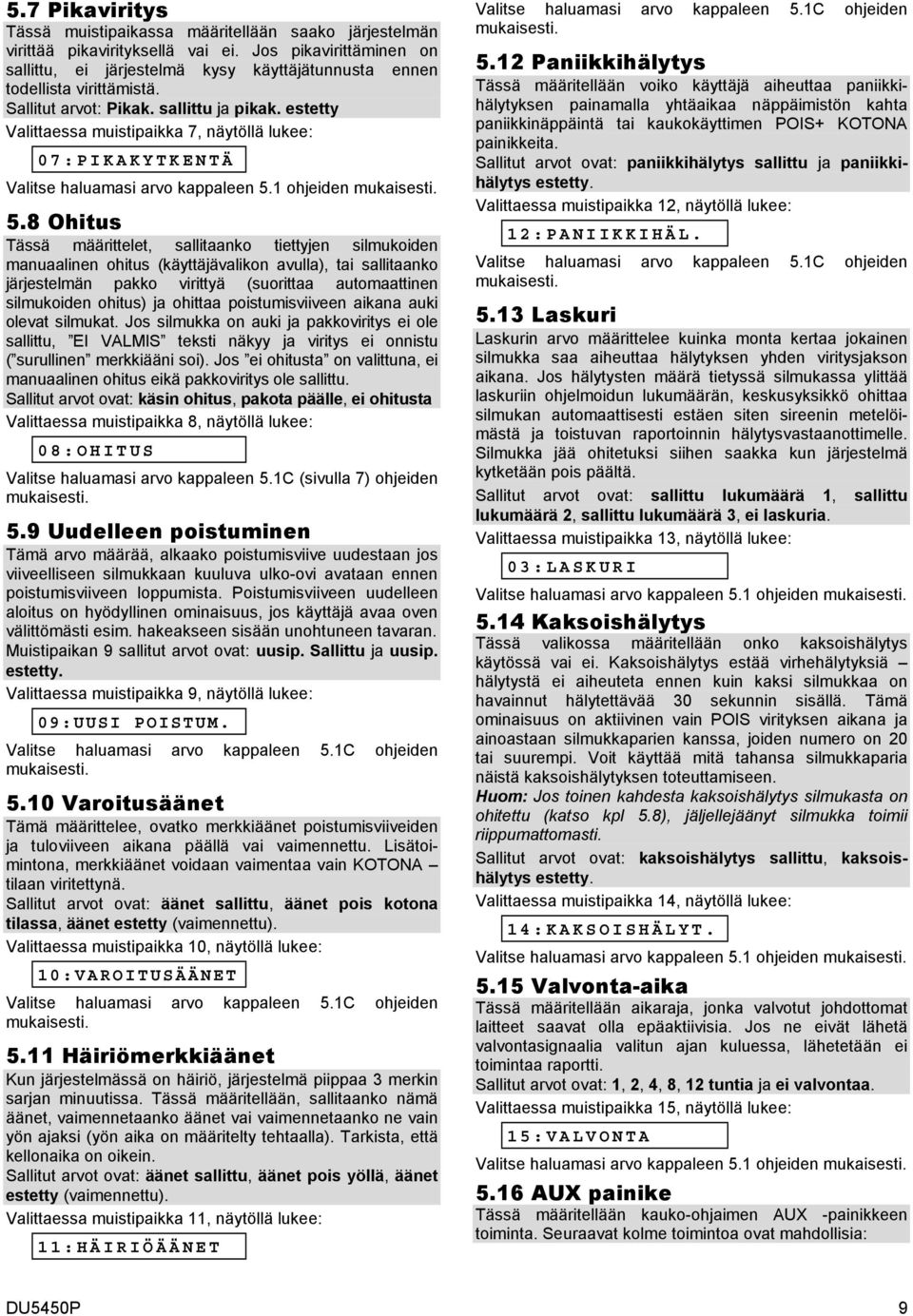

9 5.7 Pikaviritys Tässä muistipaikassa määritellään saako järjestelmän virittää pikavirityksellä vai ei. Jos pikavirittäminen on sallittu, ei järjestelmä kysy käyttäjätunnusta ennen todellista virittämistä. Sallitut arvot: Pikak. sallittu ja pikak. estetty Valittaessa muistipaikka 7, näytöllä lukee: 07:PIKAKYTKENTÄ Valitse haluamasi arvo kappaleen 5.1 ohjeiden 5.8 Ohitus Tässä määrittelet, sallitaanko tiettyjen silmukoiden manuaalinen ohitus (käyttäjävalikon avulla), tai sallitaanko järjestelmän pakko virittyä (suorittaa automaattinen silmukoiden ohitus) ja ohittaa poistumisviiveen aikana auki olevat silmukat. Jos silmukka on auki ja pakkoviritys ei ole sallittu, EI VALMIS teksti näkyy ja viritys ei onnistu ( surullinen merkkiääni soi). Jos ei ohitusta on valittuna, ei manuaalinen ohitus eikä pakkoviritys ole sallittu. Sallitut arvot ovat: käsin ohitus, pakota päälle, ei ohitusta Valittaessa muistipaikka 8, näytöllä lukee: 08:OHITUS Valitse haluamasi arvo kappaleen 5.1C (sivulla 7) ohjeiden 5.9 Uudelleen poistuminen Tämä arvo määrää, alkaako poistumisviive uudestaan jos viiveelliseen silmukkaan kuuluva ulko-ovi avataan ennen poistumisviiveen loppumista. Poistumisviiveen uudelleen aloitus on hyödyllinen ominaisuus, jos käyttäjä avaa oven välittömästi esim. hakeakseen sisään unohtuneen tavaran. Muistipaikan 9 sallitut arvot ovat: uusip. Sallittu ja uusip. estetty. Valittaessa muistipaikka 9, näytöllä lukee: 09:UUSI POISTUM. Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.10 Varoitusäänet Tämä määrittelee, ovatko merkkiäänet poistumisviiveiden ja tuloviiveen aikana päällä vai vaimennettu. Lisätoimintona, merkkiäänet voidaan vaimentaa vain KOTONA tilaan viritettynä. Sallitut arvot ovat: äänet sallittu, äänet pois kotona tilassa, äänet estetty (vaimennettu). Valittaessa muistipaikka 10, näytöllä lukee: 10:VAROITUSÄÄNET Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.11 Häiriömerkkiäänet Kun järjestelmässä on häiriö, järjestelmä piippaa 3 merkin sarjan minuutissa. Tässä määritellään, sallitaanko nämä äänet, vaimennetaanko äänet vai vaimennetaanko ne vain yön ajaksi (yön aika on määritelty tehtaalla). Tarkista, että kellonaika on oikein. Sallitut arvot ovat: äänet sallittu, äänet pois yöllä, äänet estetty (vaimennettu). Valittaessa muistipaikka 11, näytöllä lukee: 11:HÄIRIÖÄÄNET Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.12 Paniikkihälytys Tässä määritellään voiko käyttäjä aiheuttaa paniikkihälytyksen painamalla yhtäaikaa näppäimistön kahta paniikkinäppäintä tai kaukokäyttimen POIS+ KOTONA painikkeita. Sallitut arvot ovat: paniikkihälytys sallittu ja paniikkihälytys estetty. Valittaessa muistipaikka 12, näytöllä lukee: 12:PANIIKKIHÄL. Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.13 Laskuri Laskurin arvo määrittelee kuinka monta kertaa jokainen silmukka saa aiheuttaa hälytyksen yhden viritysjakson aikana. Jos hälytysten määrä tietyssä silmukassa ylittää laskuriin ohjelmoidun lukumäärän, keskusyksikkö ohittaa silmukan automaattisesti estäen siten sireenin metelöimästä ja toistuvan raportoinnin hälytysvastaanottimelle. Silmukka jää ohitetuksi siihen saakka kun järjestelmä kytketään pois päältä. Sallitut arvot ovat: sallittu lukumäärä 1, sallittu lukumäärä 2, sallittu lukumäärä 3, ei laskuria. Valittaessa muistipaikka 13, näytöllä lukee: 03:LASKURI Valitse haluamasi arvo kappaleen 5.1 ohjeiden 5.14 Kaksoishälytys Tässä valikossa määritellään onko kaksoishälytys käytössä vai ei. Kaksoishälytys estää virhehälytyksiä hälytystä ei aiheuteta ennen kuin kaksi silmukkaa on havainnut hälytettävää 30 sekunnin sisällä. Tämä ominaisuus on aktiivinen vain POIS virityksen aikana ja ainoastaan silmukkaparien kanssa, joiden numero on 20 tai suurempi. Voit käyttää mitä tahansa silmukkaparia näistä kaksoishälytyksen toteuttamiseen. Huom: Jos toinen kahdesta kaksoishälytys silmukasta on ohitettu (katso kpl 5.8), jäljellejäänyt silmukka toimii riippumattomasti. Sallitut arvot ovat: kaksoishälytys sallittu, kaksoishälytys estetty. Valittaessa muistipaikka 14, näytöllä lukee: 14:KAKSOISHÄLYT. Valitse haluamasi arvo kappaleen 5.1 ohjeiden 5.15 Valvonta-aika Tässä määritellään aikaraja, jonka valvotut johdottomat laitteet saavat olla epäaktiivisia. Jos ne eivät lähetä valvontasignaalia valitun ajan kuluessa, lähetetään ei toimintaa raportti. Sallitut arvot ovat: 1, 2, 4, 8, 12 tuntia ja ei valvontaa. Valittaessa muistipaikka 15, näytöllä lukee: 15:VALVONTA Valitse haluamasi arvo kappaleen 5.1 ohjeiden 5.16 AUX painike Tässä määritellään kauko-ohjaimen AUX -painikkeen toiminta. Seuraavat kolme toimintoa ovat mahdollisia: DU5450P 9

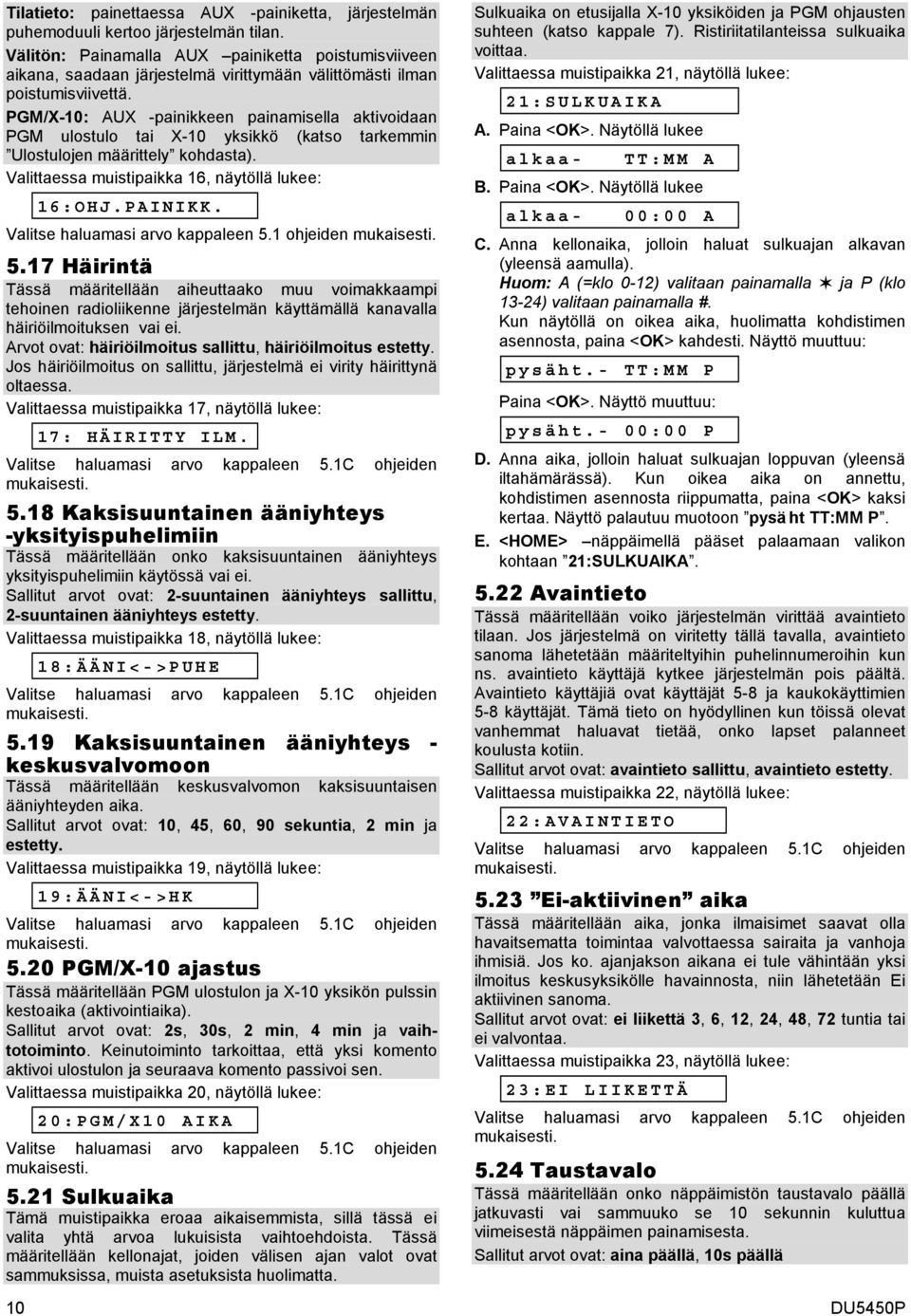

10 Tilatieto: painettaessa AUX -painiketta, järjestelmän puhemoduuli kertoo järjestelmän tilan. Välitön: Painamalla AUX painiketta poistumisviiveen aikana, saadaan järjestelmä virittymään välittömästi ilman poistumisviivettä. PGM/X-10: AUX -painikkeen painamisella aktivoidaan PGM ulostulo tai X-10 yksikkö (katso tarkemmin Ulostulojen määrittely kohdasta). Valittaessa muistipaikka 16, näytöllä lukee: 16:OHJ.PAINIKK. Valitse haluamasi arvo kappaleen 5.1 ohjeiden 5.17 Häirintä Tässä määritellään aiheuttaako muu voimakkaampi tehoinen radioliikenne järjestelmän käyttämällä kanavalla häiriöilmoituksen vai ei. Arvot ovat: häiriöilmoitus sallittu, häiriöilmoitus estetty. Jos häiriöilmoitus on sallittu, järjestelmä ei virity häirittynä oltaessa. Valittaessa muistipaikka 17, näytöllä lukee: 17: HÄIRITTY ILM. Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.18 Kaksisuuntainen ääniyhteys -yksityispuhelimiin Tässä määritellään onko kaksisuuntainen ääniyhteys yksityispuhelimiin käytössä vai ei. Sallitut arvot ovat: 2-suuntainen ääniyhteys sallittu, 2-suuntainen ääniyhteys estetty. Valittaessa muistipaikka 18, näytöllä lukee: 18:ÄÄNI<->PUHE Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.19 Kaksisuuntainen ääniyhteys - keskusvalvomoon Tässä määritellään keskusvalvomon kaksisuuntaisen ääniyhteyden aika. Sallitut arvot ovat: 10, 45, 60, 90 sekuntia, 2 min ja estetty. Valittaessa muistipaikka 19, näytöllä lukee: 19:ÄÄNI<->HK Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.20 PGM/X-10 ajastus Tässä määritellään PGM ulostulon ja X-10 yksikön pulssin kestoaika (aktivointiaika). Sallitut arvot ovat: 2s, 30s, 2 min, 4 min ja vaihtotoiminto. Keinutoiminto tarkoittaa, että yksi komento aktivoi ulostulon ja seuraava komento passivoi sen. Valittaessa muistipaikka 20, näytöllä lukee: 20:PGM/X10 AIKA Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.21 Sulkuaika Tämä muistipaikka eroaa aikaisemmista, sillä tässä ei valita yhtä arvoa lukuisista vaihtoehdoista. Tässä määritellään kellonajat, joiden välisen ajan valot ovat sammuksissa, muista asetuksista huolimatta. Sulkuaika on etusijalla X-10 yksiköiden ja PGM ohjausten suhteen (katso kappale 7). Ristiriitatilanteissa sulkuaika voittaa. Valittaessa muistipaikka 21, näytöllä lukee: 21:SULKUAIKA A. Paina <OK>. Näytöllä lukee alkaa- TT:MM A B. Paina <OK>. Näytöllä lukee alkaa- 00:00 A C. Anna kellonaika, jolloin haluat sulkuajan alkavan (yleensä aamulla). Huom: A (=klo 0-12) valitaan painamalla ja P (klo 13-24) valitaan painamalla #. Kun näytöllä on oikea aika, huolimatta kohdistimen asennosta, paina <OK> kahdesti. Näyttö muuttuu: pysäht.- TT:MM P Paina <OK>. Näyttö muuttuu: pysäht.- 00:00 P D. Anna aika, jolloin haluat sulkuajan loppuvan (yleensä iltahämärässä). Kun oikea aika on annettu, kohdistimen asennosta riippumatta, paina <OK> kaksi kertaa. Näyttö palautuu muotoon pysä ht TT:MM P. E. <HOME> näppäimellä pääset palaamaan valikon kohtaan 21:SULKUAIKA Avaintieto Tässä määritellään voiko järjestelmän virittää avaintieto tilaan. Jos järjestelmä on viritetty tällä tavalla, avaintieto sanoma lähetetään määriteltyihin puhelinnumeroihin kun ns. avaintieto käyttäjä kytkee järjestelmän pois päältä. Avaintieto käyttäjiä ovat käyttäjät 5-8 ja kaukokäyttimien 5-8 käyttäjät. Tämä tieto on hyödyllinen kun töissä olevat vanhemmat haluavat tietää, onko lapset palanneet koulusta kotiin. Sallitut arvot ovat: avaintieto sallittu, avaintieto estetty. Valittaessa muistipaikka 22, näytöllä lukee: 22:AVAINTIETO Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.23 Ei-aktiivinen aika Tässä määritellään aika, jonka ilmaisimet saavat olla havaitsematta toimintaa valvottaessa sairaita ja vanhoja ihmisiä. Jos ko. ajanjakson aikana ei tule vähintään yksi ilmoitus keskusyksikölle havainnosta, niin lähetetään Ei aktiivinen sanoma. Sallitut arvot ovat: ei liikettä 3, 6, 12, 24, 48, 72 tuntia tai ei valvontaa. Valittaessa muistipaikka 23, näytöllä lukee: 23:EI LIIKETTÄ Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.24 Taustavalo Tässä määritellään onko näppäimistön taustavalo päällä jatkuvasti vai sammuuko se 10 sekunnin kuluttua viimeisestä näppäimen painamisesta. Sallitut arvot ovat: aina päällä, 10s päällä 10 DU5450P

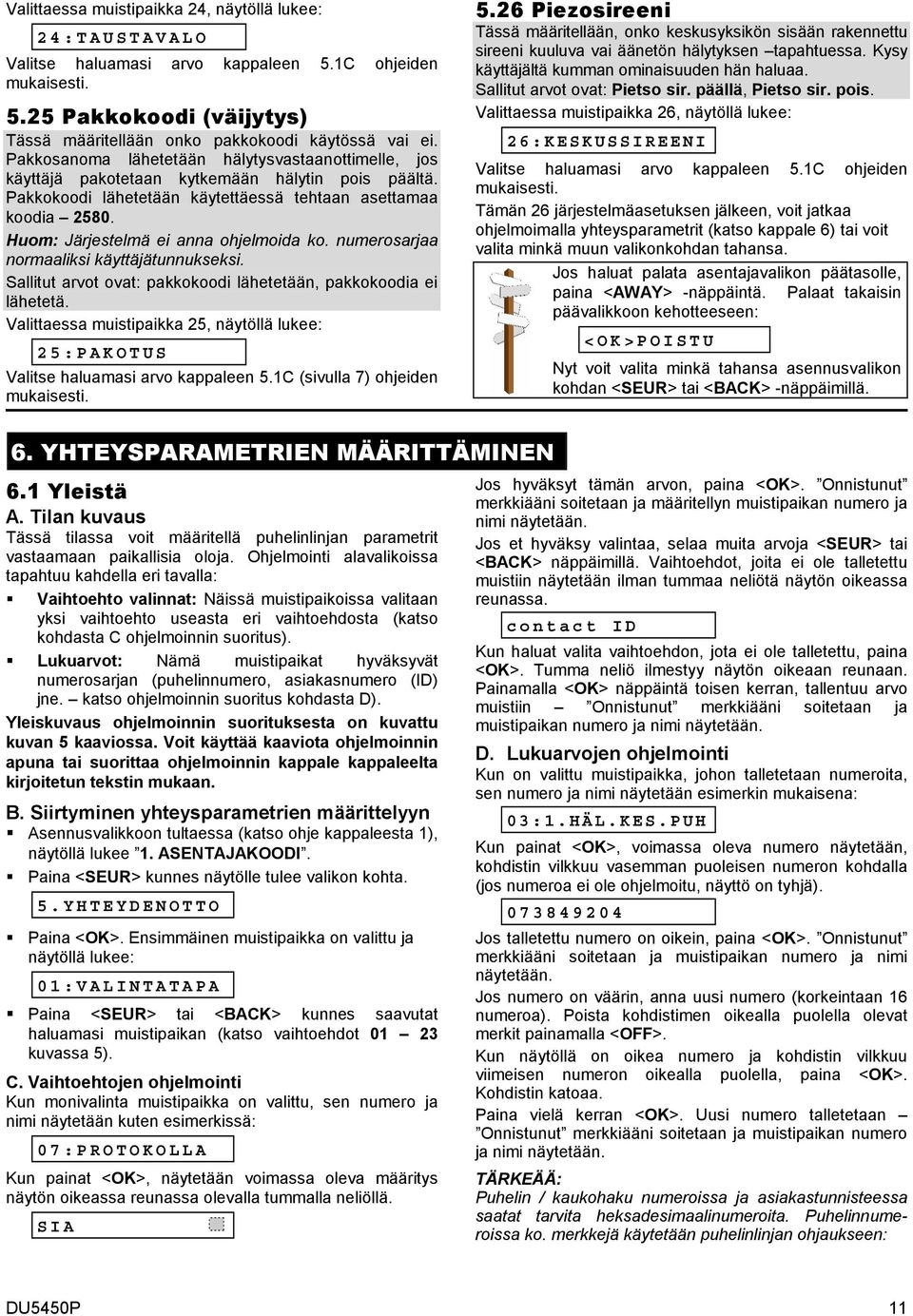

11 Valittaessa muistipaikka 24, näytöllä lukee: 24:TAUSTAVALO Valitse haluamasi arvo kappaleen 5.1C ohjeiden 5.25 Pakkokoodi (väijytys) Tässä määritellään onko pakkokoodi käytössä vai ei. Pakkosanoma lähetetään hälytysvastaanottimelle, jos käyttäjä pakotetaan kytkemään hälytin pois päältä. Pakkokoodi lähetetään käytettäessä tehtaan asettamaa koodia Huom: Järjestelmä ei anna ohjelmoida ko. numerosarjaa normaaliksi käyttäjätunnukseksi. Sallitut arvot ovat: pakkokoodi lähetetään, pakkokoodia ei lähetetä. Valittaessa muistipaikka 25, näytöllä lukee: 25:PAKOTUS Valitse haluamasi arvo kappaleen 5.1C (sivulla 7) ohjeiden 5.26 Piezosireeni Tässä määritellään, onko keskusyksikön sisään rakennettu sireeni kuuluva vai äänetön hälytyksen tapahtuessa. Kysy käyttäjältä kumman ominaisuuden hän haluaa. Sallitut arvot ovat: Pietso sir. päällä, Pietso sir. pois. Valittaessa muistipaikka 26, näytöllä lukee: 26:KESKUSSIREENI Valitse haluamasi arvo kappaleen 5.1C ohjeiden Tämän 26 järjestelmäasetuksen jälkeen, voit jatkaa ohjelmoimalla yhteysparametrit (katso kappale 6) tai voit valita minkä muun valikonkohdan tahansa. Jos haluat palata asentajavalikon päätasolle, paina <AWAY> -näppäintä. Palaat takaisin päävalikkoon kehotteeseen: <OK>POISTU Nyt voit valita minkä tahansa asennusvalikon kohdan <SEUR> tai <BACK> -näppäimillä. 6. YHTEYSPARAMETRIEN MÄÄRITTÄMINEN 6.1 Yleistä A. Tilan kuvaus Tässä tilassa voit määritellä puhelinlinjan parametrit vastaamaan paikallisia oloja. Ohjelmointi alavalikoissa tapahtuu kahdella eri tavalla: % Vaihtoehto valinnat: Näissä muistipaikoissa valitaan yksi vaihtoehto useasta eri vaihtoehdosta (katso kohdasta C ohjelmoinnin suoritus). % Lukuarvot: Nämä muistipaikat hyväksyvät numerosarjan (puhelinnumero, asiakasnumero (ID) jne. katso ohjelmoinnin suoritus kohdasta D). Yleiskuvaus ohjelmoinnin suorituksesta on kuvattu kuvan 5 kaaviossa. Voit käyttää kaaviota ohjelmoinnin apuna tai suorittaa ohjelmoinnin kappale kappaleelta kirjoitetun tekstin mukaan. B. Siirtyminen yhteysparametrien määrittelyyn % Asennusvalikkoon tultaessa (katso ohje kappaleesta 1), näytöllä lukee 1. ASENTAJAKOODI. % Paina <SEUR> kunnes näytölle tulee valikon kohta. 5.YHTEYDENOTTO % Paina <OK>. Ensimmäinen muistipaikka on valittu ja näytöllä lukee: 01:VALINTATAPA % Paina <SEUR> tai <BACK> kunnes saavutat haluamasi muistipaikan (katso vaihtoehdot kuvassa 5). C. Vaihtoehtojen ohjelmointi Kun monivalinta muistipaikka on valittu, sen numero ja nimi näytetään kuten esimerkissä: 07:PROTOKOLLA Kun painat <OK>, näytetään voimassa oleva määritys näytön oikeassa reunassa olevalla tummalla neliöllä. SIA Jos hyväksyt tämän arvon, paina <OK>. Onnistunut merkkiääni soitetaan ja määritellyn muistipaikan numero ja nimi näytetään. Jos et hyväksy valintaa, selaa muita arvoja <SEUR> tai <BACK> näppäimillä. Vaihtoehdot, joita ei ole talletettu muistiin näytetään ilman tummaa neliötä näytön oikeassa reunassa. contact ID Kun haluat valita vaihtoehdon, jota ei ole talletettu, paina <OK>. Tumma neliö ilmestyy näytön oikeaan reunaan. Painamalla <OK> näppäintä toisen kerran, tallentuu arvo muistiin Onnistunut merkkiääni soitetaan ja muistipaikan numero ja nimi näytetään. D. Lukuarvojen ohjelmointi Kun on valittu muistipaikka, johon talletetaan numeroita, sen numero ja nimi näytetään esimerkin mukaisena: 03:1.HÄL.KES.PUH Kun painat <OK>, voimassa oleva numero näytetään, kohdistin vilkkuu vasemman puoleisen numeron kohdalla (jos numeroa ei ole ohjelmoitu, näyttö on tyhjä) Jos talletettu numero on oikein, paina <OK>. Onnistunut merkkiääni soitetaan ja muistipaikan numero ja nimi näytetään. Jos numero on väärin, anna uusi numero (korkeintaan 16 numeroa). Poista kohdistimen oikealla puolella olevat merkit painamalla <OFF>. Kun näytöllä on oikea numero ja kohdistin vilkkuu viimeisen numeron oikealla puolella, paina <OK>. Kohdistin katoaa. Paina vielä kerran <OK>. Uusi numero talletetaan Onnistunut merkkiääni soitetaan ja muistipaikan numero ja nimi näytetään. TÄRKEÄÄ: Puhelin / kaukohaku numeroissa ja asiakastunnisteessa saatat tarvita heksadesimaalinumeroita. Puhelinnumeroissa ko. merkkejä käytetään puhelinlinjan ohjaukseen: DU5450P 11

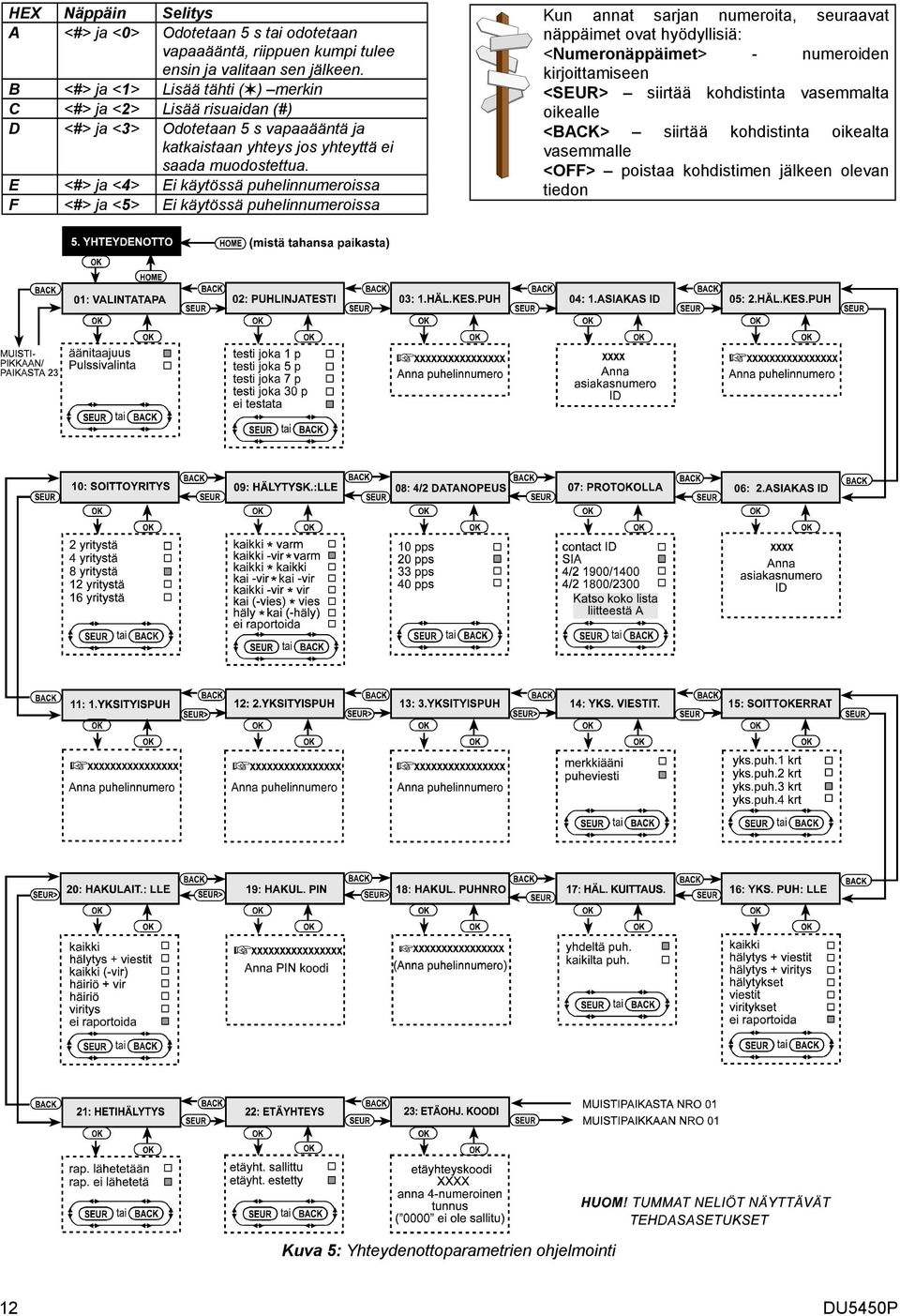

12 HEX Näppäin Selitys A <#> ja <0> Odotetaan 5 s tai odotetaan vapaaääntä, riippuen kumpi tulee ensin ja valitaan sen jälkeen. B <#> ja <1> Lisää tähti ( ) merkin C <#> ja <2> Lisää risuaidan (#) D <#> ja <3> Odotetaan 5 s vapaaääntä ja katkaistaan yhteys jos yhteyttä ei saada muodostettua. E <#> ja <4> Ei käytössä puhelinnumeroissa F <#> ja <5> Ei käytössä puhelinnumeroissa Kun annat sarjan numeroita, seuraavat näppäimet ovat hyödyllisiä: <Numeronäppäimet> - numeroiden kirjoittamiseen <SEUR> siirtää kohdistinta vasemmalta oikealle <BACK> siirtää kohdistinta oikealta vasemmalle <OFF> poistaa kohdistimen jälkeen olevan tiedon Kuva 5: Yhteydenottoparametrien ohjelmointi 12 DU5450P

13 6.2 Valintatapa Tässä määritellään, mitä valintatapaa PowerMaxin automaattinen soittolaite käyttää. Sallitut arvot ovat äänitaajuus ja pulssivalinta. Muistipaikan 01 sisältö näyttää seuraavalta: 01:VALINTATAPA Valitse haluttu arvo kpl:een 6.1C ohjeiden 6.3 Puhelinlinjatesti Tässä määritellään puhelinlinjatestien aikaväli. Keskusyksikkö suorittaa testin säännöllisin väliajoin varmistaen, että puhelinlinja on kunnossa. Huomaa kuitenkin, että ensimmäinen testi tapahtuu vasta 12 tunnin kuluttua asentajatilasta poistumisen jälkeen. Sallitut arvot ovat: testataan joka 1, 5,7, 30 päivä ja ei testata. Valittaessa muistipaikka 02, näyttö muuttuu: 02:PUHLINJATESTI Valitse haluttu arvo kappaleen 6.1C ohjeiden mukaisesti 6.4 Ensimmäisen hälytysvastaanottimen puhelinnumero Tähän määritellään ensimmäinen hälytysvastaanottimen puhelinnumero, johon PowerMax raportoi muistipaikassa 09 määritellyt tapahtumat. Valittaessa muistipaikka 03, näyttö muuttuu: 03:1.HÄL.KES.PUH Anna hälytysvastaanottimen puhelinnumero (korkeintaan 16 numeroa pitkä) kappaleen 6.1D ohjeiden 6.5 Ensimmäinen asiakastunniste Tähän määritellään asiakastunniste (account, ID), josta ensimmäinen hälytysvastaanotin tunnistaa sinun hälytysjärjestelmäsi. Numero koostuu neljästä heksadesimaalinumerosta. Valittaessa muistipaikka 04, näyttö muuttuu: 04:1.ASIAKAS ID Anna numero kappaleen 6.1D ohjeiden mukaisesti 6.6 Toisen hälytysvastaanottimen puhelinnumero Tähän määritellään toisen hälytysvastaanottimen puhelinnumero, johon PowerMax raportoi muistipaikassa 09 määritellyt tapahtumat. Valittaessa muistipaikka 05, näyttö muuttuu: 05:2.HÄL.KES.PUH Anna hälytysvastaanottimen puhelinnumero (korkeintaan 16 numeroa) kappaleen 6.1D ohjeiden 6.7 Toinen asiakastunniste Tähän määritellään asiakastunniste (account, ID), josta toinen hälytysvastaanotin tunnistaa sinun hälytysjärjestelmäsi. Numero koostuu neljästä heksadesimaalinumerosta. Valittaessa muistipaikka 06, näyttö muuttuu: 06:2.ASIAKAS ID Anna numero kappaleen 6.1D ohjeiden mukaisesti 6.8 Protokolla Tässä määritellään protokolla, jota hälytysjärjestelmä käyttää raportoidessaan hälytysvastaanottimelle. Sallitut arvot ovat: Contact-ID, SIA, 4/2 1900/1400, 4/2 1800/2300 (Katso liite A) Valittaessa muistipaikka 07, näyttö muuttuu: 07:PROTOKOLLA Anna haluttu vaihtoehto 6.1C ohjeiden 6.9 4/2 Datanopeus Tässä määritellään pulssisuhde, jolla tieto lähetetään hälytysvastaanottimelle, jos muistipaikkaan 07 on ohjelmoitu jokin 4/2 muotoisista protokollista. Sallitut arvot ovat: 10, 20, 33 ja 40 pps Valittaessa muistipaikka 08, näyttö muuttuu: 08:4/2DATANOPEUS Anna haluttu vaihtoehto 6.1C ohjeiden mukaisesti 6.10 Tapahtumien raportointi hälytysvastaanottimelle Tässä määritellään millaiset tapahtumat raportoidaan hälytysvastaanottimille. Näytön tilan puutteen vuoksi, käytetään sanoista lyhennyksiä: kai tarkoittaa kaikkia, häly hälytyksiä, varm varmistusta, vir päälle/pois tietoja. Tähdellä ( ) erotetaan hälytysvastaanottimelle 1 ja hälytysvastaanottimelle 2 menevät sanomat. Sanomat jaetaan kolmeen ryhmään: Ryhmä Raportoitavat tapahtumat Hälytykset Palo, Murto, Paniikki, Kansisuoja (sabotaasi) Päälle/Pois Viritys POISSA tilaan, Viritys KOTONA tiedot tilaan, Pois kytkentä Viestit Ei-liikettä, Hätä, Avaintieto Ryhmällä 1 on korkein prioriteetti ja ryhmällä 3 alhaisin prioriteetti. Valittavat vaihtoehdot on seuraavassa taulukossa: Nimi kaikki varm kaikki-vir varm Lähetetään hälytysvastaanottimelle 1 Kaikki tapahtumat Kaikki, paitsi päälle/pois kytkentä tiedot Lähetetään hälytysvastaanottimelle 2 kaikki kaikki Kaikki tapahtumat Kaikki tapahtumat kai-vir kai-vir kaikki-vir vir kai(-vies) häly Kaikki, paitsi päälle/poiskytkent ä tiedot Kaikki, paitsi päälle/poiskytkent ä tiedot Kaikki lukuun ottamatta viestejä Kaikki, paitsi päälle/poiskytkentä tiedot Vain päälle / poiskytkentä tiedot Hälytykset häly kai(-häly) Kaikki hälytykset Kaikki lukuun ottamatta hälytyksiä ei raportoida Ei mitään raportoida } Kaikki jos hälytysvastaanotin 1 ei vastaa Ei mitään raportoida Huom: Kaikki tarkoittaa, että kaikki kolmea ryhmää raportoidaan ja lisäksi häiriöilmoitukset Ilmaisimen/ keskusyksikön alhainen paristo, ilmaisimien ei-toimintaa tila, sähkökatkot, järjestelmän tukkeutuminen ja yhteydenottohäiriö. Valittaessa muistipaikka 09, näyttö muuttuu: 09:HÄLYTYSK.:LLE Valitse haluttu vaihtoehto ohjeiden 6.1C mukaan. DU5450P 13

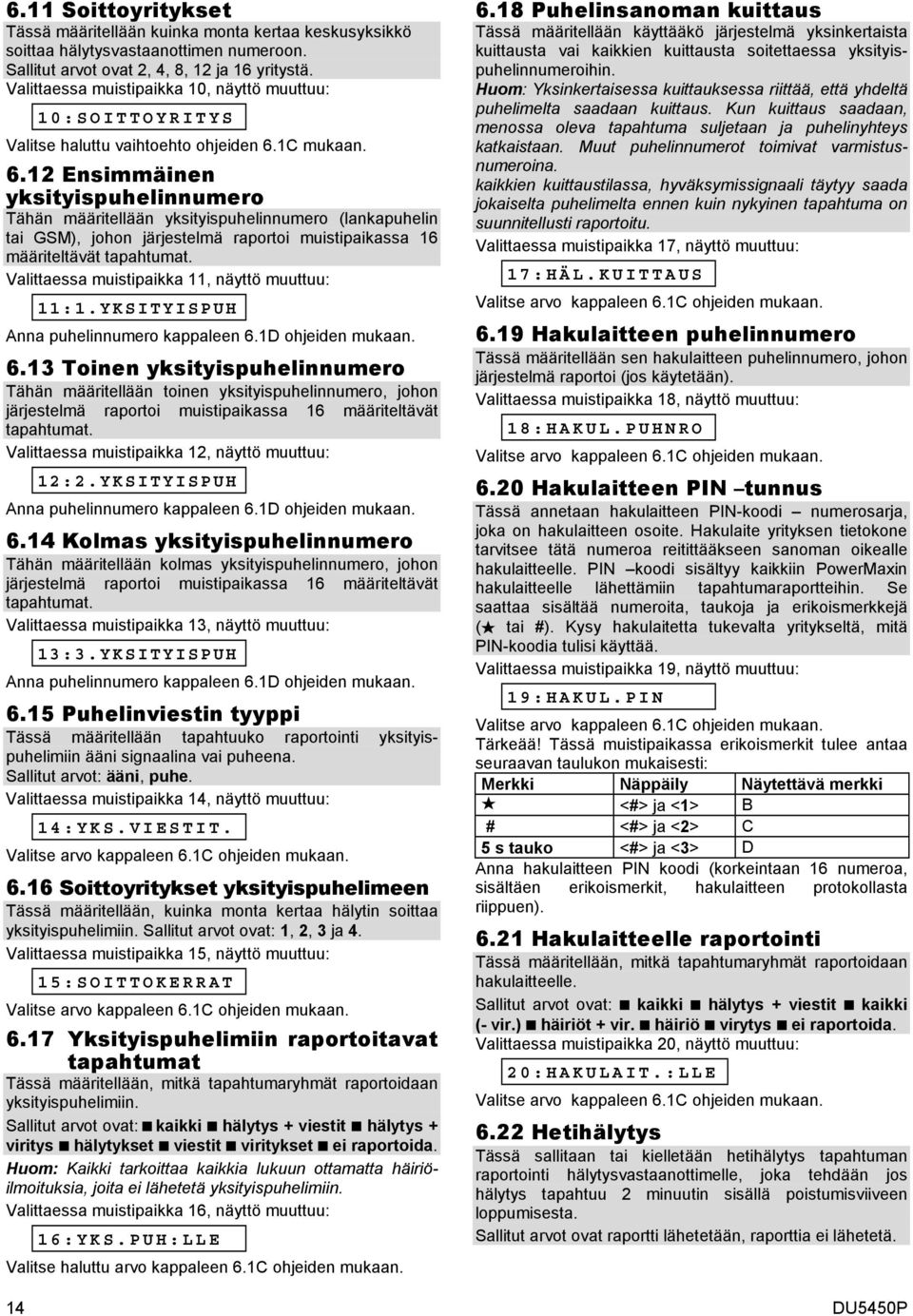

14 6.11 Soittoyritykset Tässä määritellään kuinka monta kertaa keskusyksikkö soittaa hälytysvastaanottimen numeroon. Sallitut arvot ovat 2, 4, 8, 12 ja 16 yritystä. Valittaessa muistipaikka 10, näyttö muuttuu: 10:SOITTOYRITYS Valitse haluttu vaihtoehto ohjeiden 6.1C mukaan Ensimmäinen yksityispuhelinnumero Tähän määritellään yksityispuhelinnumero (lankapuhelin tai GSM), johon järjestelmä raportoi muistipaikassa 16 määriteltävät tapahtumat. Valittaessa muistipaikka 11, näyttö muuttuu: 11:1.YKSITYISPUH Anna puhelinnumero kappaleen 6.1D ohjeiden mukaan Toinen yksityispuhelinnumero Tähän määritellään toinen yksityispuhelinnumero, johon järjestelmä raportoi muistipaikassa 16 määriteltävät tapahtumat. Valittaessa muistipaikka 12, näyttö muuttuu: 12:2.YKSITYISPUH Anna puhelinnumero kappaleen 6.1D ohjeiden mukaan Kolmas yksityispuhelinnumero Tähän määritellään kolmas yksityispuhelinnumero, johon järjestelmä raportoi muistipaikassa 16 määriteltävät tapahtumat. Valittaessa muistipaikka 13, näyttö muuttuu: 13:3.YKSITYISPUH Anna puhelinnumero kappaleen 6.1D ohjeiden mukaan Puhelinviestin tyyppi Tässä määritellään tapahtuuko raportointi yksityispuhelimiin ääni signaalina vai puheena. Sallitut arvot: ääni, puhe. Valittaessa muistipaikka 14, näyttö muuttuu: 14:YKS.VIESTIT. Valitse arvo kappaleen 6.1C ohjeiden mukaan Soittoyritykset yksityispuhelimeen Tässä määritellään, kuinka monta kertaa hälytin soittaa yksityispuhelimiin. Sallitut arvot ovat: 1, 2, 3 ja 4. Valittaessa muistipaikka 15, näyttö muuttuu: 15:SOITTOKERRAT Valitse arvo kappaleen 6.1C ohjeiden mukaan Yksityispuhelimiin raportoitavat tapahtumat Tässä määritellään, mitkä tapahtumaryhmät raportoidaan yksityispuhelimiin. Sallitut arvot ovat: " kaikki " hälytys + viestit " hälytys + viritys " hälytykset " viestit " viritykset " ei raportoida. Huom: Kaikki tarkoittaa kaikkia lukuun ottamatta häiriöilmoituksia, joita ei lähetetä yksityispuhelimiin. Valittaessa muistipaikka 16, näyttö muuttuu: 16:YKS.PUH:LLE Valitse haluttu arvo kappaleen 6.1C ohjeiden mukaan Puhelinsanoman kuittaus Tässä määritellään käyttääkö järjestelmä yksinkertaista kuittausta vai kaikkien kuittausta soitettaessa yksityispuhelinnumeroihin. Huom: Yksinkertaisessa kuittauksessa riittää, että yhdeltä puhelimelta saadaan kuittaus. Kun kuittaus saadaan, menossa oleva tapahtuma suljetaan ja puhelinyhteys katkaistaan. Muut puhelinnumerot toimivat varmistusnumeroina. kaikkien kuittaustilassa, hyväksymissignaali täytyy saada jokaiselta puhelimelta ennen kuin nykyinen tapahtuma on suunnitellusti raportoitu. Valittaessa muistipaikka 17, näyttö muuttuu: 17:HÄL.KUITTAUS Valitse arvo kappaleen 6.1C ohjeiden mukaan Hakulaitteen puhelinnumero Tässä määritellään sen hakulaitteen puhelinnumero, johon järjestelmä raportoi (jos käytetään). Valittaessa muistipaikka 18, näyttö muuttuu: 18:HAKUL.PUHNRO Valitse arvo kappaleen 6.1C ohjeiden mukaan Hakulaitteen PIN tunnus Tässä annetaan hakulaitteen PIN-koodi numerosarja, joka on hakulaitteen osoite. Hakulaite yrityksen tietokone tarvitsee tätä numeroa reitittääkseen sanoman oikealle hakulaitteelle. PIN koodi sisältyy kaikkiin PowerMaxin hakulaitteelle lähettämiin tapahtumaraportteihin. Se saattaa sisältää numeroita, taukoja ja erikoismerkkejä (# tai #). Kysy hakulaitetta tukevalta yritykseltä, mitä PIN-koodia tulisi käyttää. Valittaessa muistipaikka 19, näyttö muuttuu: 19:HAKUL.PIN Valitse arvo kappaleen 6.1C ohjeiden mukaan. Tärkeää! Tässä muistipaikassa erikoismerkit tulee antaa seuraavan taulukon mukaisesti: Merkki Näppäily Näytettävä merkki # <#> ja <1> B # <#> ja <2> C 5 s tauko <#> ja <3> D Anna hakulaitteen PIN koodi (korkeintaan 16 numeroa, sisältäen erikoismerkit, hakulaitteen protokollasta riippuen) Hakulaitteelle raportointi Tässä määritellään, mitkä tapahtumaryhmät raportoidaan hakulaitteelle. Sallitut arvot ovat: " kaikki " hälytys + viestit " kaikki (- vir.) " häiriöt + vir. " häiriö " virytys " ei raportoida. Valittaessa muistipaikka 20, näyttö muuttuu: 20:HAKULAIT.:LLE Valitse arvo kappaleen 6.1C ohjeiden mukaan Hetihälytys Tässä sallitaan tai kielletään hetihälytys tapahtuman raportointi hälytysvastaanottimelle, joka tehdään jos hälytys tapahtuu 2 minuutin sisällä poistumisviiveen loppumisesta. Sallitut arvot ovat raportti lähetetään, raporttia ei lähetetä. 14 DU5450P

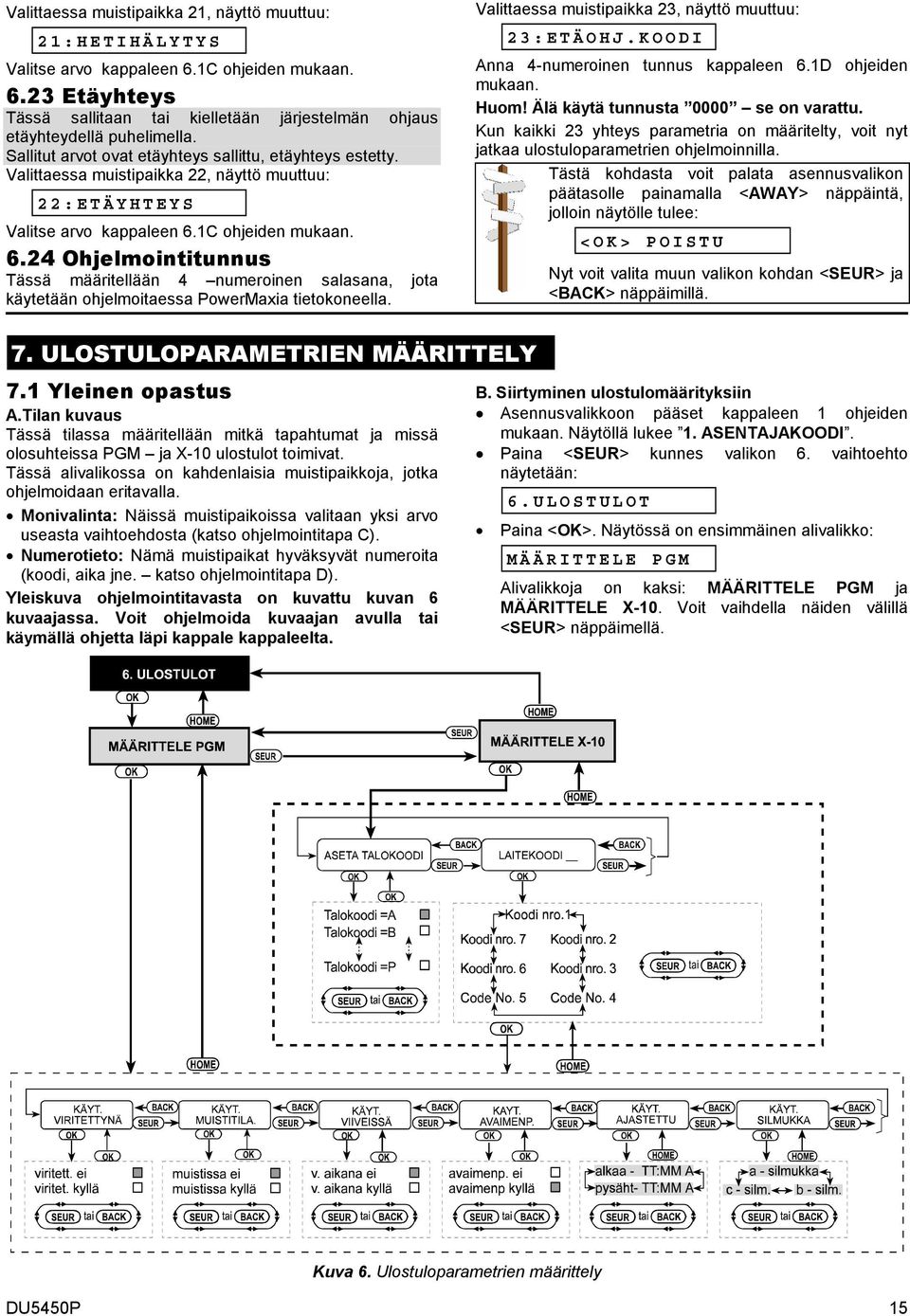

15 Valittaessa muistipaikka 21, näyttö muuttuu: 21:HETIHÄLYTYS Valitse arvo kappaleen 6.1C ohjeiden mukaan Etäyhteys Tässä sallitaan tai kielletään järjestelmän ohjaus etäyhteydellä puhelimella. Sallitut arvot ovat etäyhteys sallittu, etäyhteys estetty. Valittaessa muistipaikka 22, näyttö muuttuu: 22:ETÄYHTEYS Valitse arvo kappaleen 6.1C ohjeiden mukaan Ohjelmointitunnus Tässä määritellään 4 numeroinen salasana, jota käytetään ohjelmoitaessa PowerMaxia tietokoneella. Valittaessa muistipaikka 23, näyttö muuttuu: 23:ETÄOHJ.KOODI Anna 4-numeroinen tunnus kappaleen 6.1D ohjeiden mukaan. Huom! Älä käytä tunnusta 0000 se on varattu. Kun kaikki 23 yhteys parametria on määritelty, voit nyt jatkaa ulostuloparametrien ohjelmoinnilla. Tästä kohdasta voit palata asennusvalikon päätasolle painamalla <AWAY> näppäintä, jolloin näytölle tulee: <OK> POISTU Nyt voit valita muun valikon kohdan <SEUR> ja <BACK> näppäimillä. 7. ULOSTULOPARAMETRIEN MÄÄRITTELY 7.1 Yleinen opastus A.Tilan kuvaus Tässä tilassa määritellään mitkä tapahtumat ja missä olosuhteissa PGM ja X-10 ulostulot toimivat. Tässä alivalikossa on kahdenlaisia muistipaikkoja, jotka ohjelmoidaan eritavalla. Monivalinta: Näissä muistipaikoissa valitaan yksi arvo useasta vaihtoehdosta (katso ohjelmointitapa C). Numerotieto: Nämä muistipaikat hyväksyvät numeroita (koodi, aika jne. katso ohjelmointitapa D). Yleiskuva ohjelmointitavasta on kuvattu kuvan 6 kuvaajassa. Voit ohjelmoida kuvaajan avulla tai käymällä ohjetta läpi kappale kappaleelta. B. Siirtyminen ulostulomäärityksiin Asennusvalikkoon pääset kappaleen 1 ohjeiden mukaan. Näytöllä lukee 1. ASENTAJAKOODI. Paina <SEUR> kunnes valikon 6. vaihtoehto näytetään: 6.ULOSTULOT Paina <OK>. Näytössä on ensimmäinen alivalikko: MÄÄRITTELE PGM Alivalikkoja on kaksi: MÄÄRITTELE PGM ja MÄÄRITTELE X-10. Voit vaihdella näiden välillä <SEUR> näppäimellä. Kuva 6. Ulostuloparametrien määrittely DU5450P 15

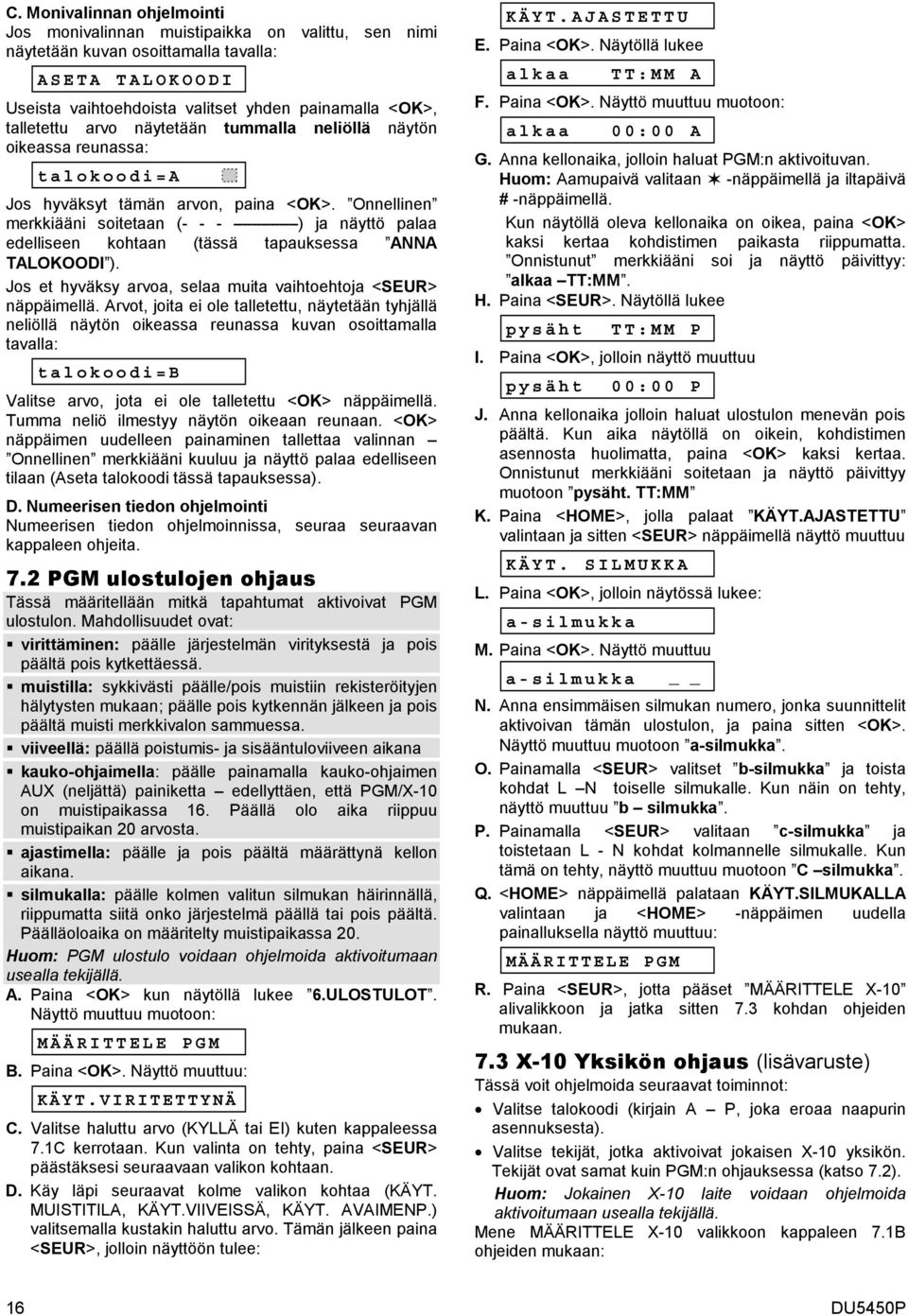

16 C. Monivalinnan ohjelmointi Jos monivalinnan muistipaikka on valittu, sen nimi näytetään kuvan osoittamalla tavalla: ASETA TALOKOODI Useista vaihtoehdoista valitset yhden painamalla <OK>, talletettu arvo näytetään tummalla neliöllä näytön oikeassa reunassa: talokoodi=a Jos hyväksyt tämän arvon, paina <OK>. Onnellinen merkkiääni soitetaan (- - - ) ja näyttö palaa edelliseen kohtaan (tässä tapauksessa ANNA TALOKOODI ). Jos et hyväksy arvoa, selaa muita vaihtoehtoja <SEUR> näppäimellä. Arvot, joita ei ole talletettu, näytetään tyhjällä neliöllä näytön oikeassa reunassa kuvan osoittamalla tavalla: talokoodi=b Valitse arvo, jota ei ole talletettu <OK> näppäimellä. Tumma neliö ilmestyy näytön oikeaan reunaan. <OK> näppäimen uudelleen painaminen tallettaa valinnan Onnellinen merkkiääni kuuluu ja näyttö palaa edelliseen tilaan (Aseta talokoodi tässä tapauksessa). D. Numeerisen tiedon ohjelmointi Numeerisen tiedon ohjelmoinnissa, seuraa seuraavan kappaleen ohjeita. 7.2 PGM ulostulojen ohjaus Tässä määritellään mitkä tapahtumat aktivoivat PGM ulostulon. Mahdollisuudet ovat: % virittäminen: päälle järjestelmän virityksestä ja pois päältä pois kytkettäessä. % muistilla: sykkivästi päälle/pois muistiin rekisteröityjen hälytysten mukaan; päälle pois kytkennän jälkeen ja pois päältä muisti merkkivalon sammuessa. % viiveellä: päällä poistumis- ja sisääntuloviiveen aikana % kauko-ohjaimella: päälle painamalla kauko-ohjaimen AUX (neljättä) painiketta edellyttäen, että PGM/X-10 on muistipaikassa 16. Päällä olo aika riippuu muistipaikan 20 arvosta. % ajastimella: päälle ja pois päältä määrättynä kellon aikana. % silmukalla: päälle kolmen valitun silmukan häirinnällä, riippumatta siitä onko järjestelmä päällä tai pois päältä. Päälläoloaika on määritelty muistipaikassa 20. Huom: PGM ulostulo voidaan ohjelmoida aktivoitumaan usealla tekijällä. A. Paina <OK> kun näytöllä lukee 6.ULOSTULOT. Näyttö muuttuu muotoon: MÄÄRITTELE PGM B. Paina <OK>. Näyttö muuttuu: KÄYT.VIRITETTYNÄ C. Valitse haluttu arvo (KYLLÄ tai EI) kuten kappaleessa 7.1C kerrotaan. Kun valinta on tehty, paina <SEUR> päästäksesi seuraavaan valikon kohtaan. D. Käy läpi seuraavat kolme valikon kohtaa (KÄYT. MUISTITILA, KÄYT.VIIVEISSÄ, KÄYT. AVAIMENP.) valitsemalla kustakin haluttu arvo. Tämän jälkeen paina <SEUR>, jolloin näyttöön tulee: KÄYT.AJASTETTU E. Paina <OK>. Näytöllä lukee alkaa TT:MM A F. Paina <OK>. Näyttö muuttuu muotoon: alkaa 00:00 A G. Anna kellonaika, jolloin haluat PGM:n aktivoituvan. Huom: Aamupaivä valitaan -näppäimellä ja iltapäivä # -näppäimellä. Kun näytöllä oleva kellonaika on oikea, paina <OK> kaksi kertaa kohdistimen paikasta riippumatta. Onnistunut merkkiääni soi ja näyttö päivittyy: alkaa TT:MM. H. Paina <SEUR>. Näytöllä lukee pysäht TT:MM P I. Paina <OK>, jolloin näyttö muuttuu pysäht 00:00 P J. Anna kellonaika jolloin haluat ulostulon menevän pois päältä. Kun aika näytöllä on oikein, kohdistimen asennosta huolimatta, paina <OK> kaksi kertaa. Onnistunut merkkiääni soitetaan ja näyttö päivittyy muotoon pysäht. TT:MM K. Paina <HOME>, jolla palaat KÄYT.AJASTETTU valintaan ja sitten <SEUR> näppäimellä näyttö muuttuu KÄYT. SILMUKKA L. Paina <OK>, jolloin näytössä lukee: a-silmukka M. Paina <OK>. Näyttö muuttuu a-silmukka N. Anna ensimmäisen silmukan numero, jonka suunnittelit aktivoivan tämän ulostulon, ja paina sitten <OK>. Näyttö muuttuu muotoon a-silmukka. O. Painamalla <SEUR> valitset b-silmukka ja toista kohdat L N toiselle silmukalle. Kun näin on tehty, näyttö muuttuu b silmukka. P. Painamalla <SEUR> valitaan c-silmukka ja toistetaan L - N kohdat kolmannelle silmukalle. Kun tämä on tehty, näyttö muuttuu muotoon C silmukka. Q. <HOME> näppäimellä palataan KÄYT.SILMUKALLA valintaan ja <HOME> -näppäimen uudella painalluksella näyttö muuttuu: MÄÄRITTELE PGM R. Paina <SEUR>, jotta pääset MÄÄRITTELE X-10 alivalikkoon ja jatka sitten 7.3 kohdan ohjeiden mukaan. 7.3 X-10 Yksikön ohjaus (lisävaruste) Tässä voit ohjelmoida seuraavat toiminnot: Valitse talokoodi (kirjain A P, joka eroaa naapurin asennuksesta). Valitse tekijät, jotka aktivoivat jokaisen X-10 yksikön. Tekijät ovat samat kuin PGM:n ohjauksessa (katso 7.2). Huom: Jokainen X-10 laite voidaan ohjelmoida aktivoitumaan usealla tekijällä. Mene MÄÄRITTELE X-10 valikkoon kappaleen 7.1B ohjeiden mukaan: 16 DU5450P

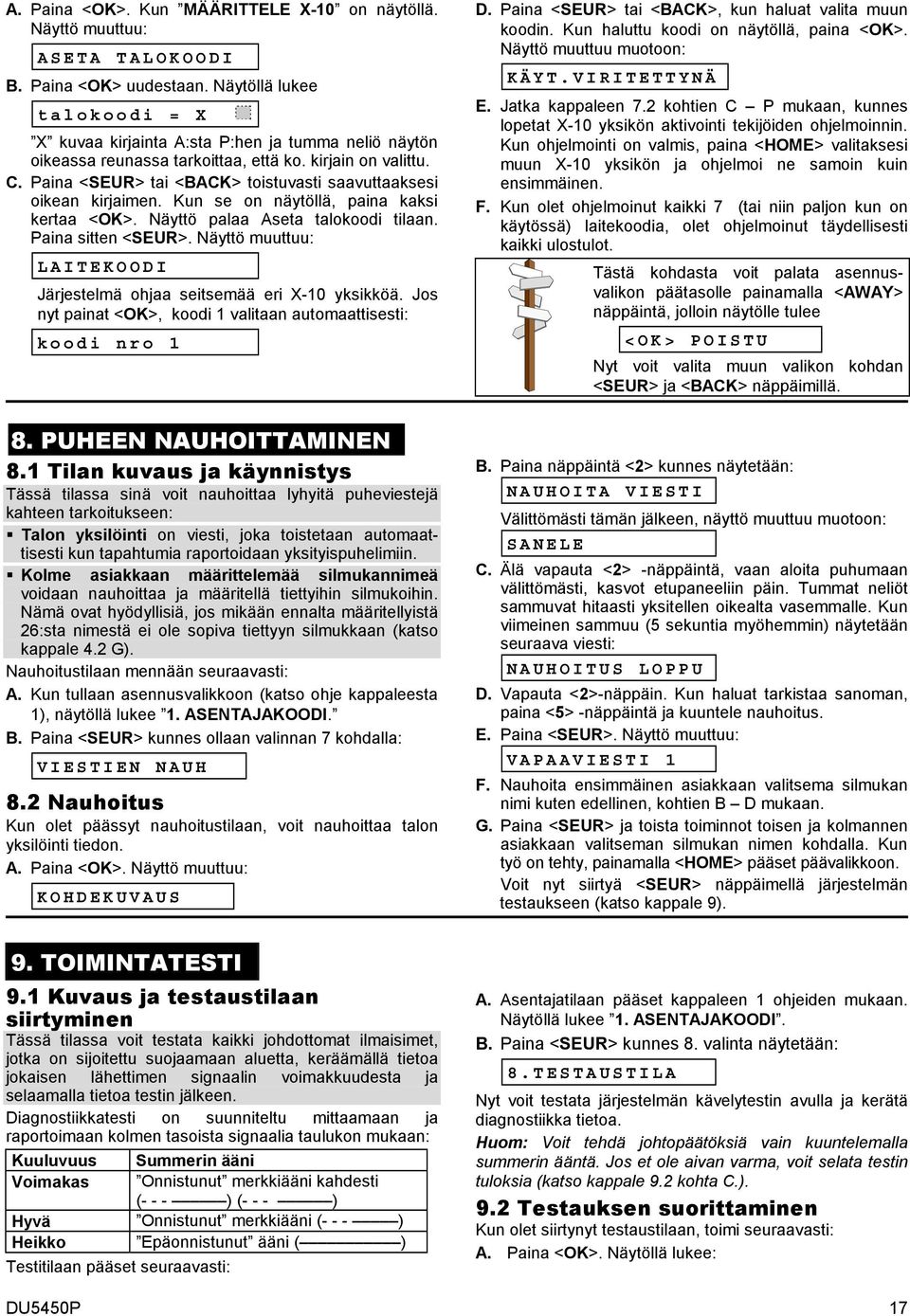

17 A. Paina <OK>. Kun MÄÄRITTELE X-10 on näytöllä. Näyttö muuttuu: ASETA TALOKOODI B. Paina <OK> uudestaan. Näytöllä lukee talokoodi = X X kuvaa kirjainta A:sta P:hen ja tumma neliö näytön oikeassa reunassa tarkoittaa, että ko. kirjain on valittu. C. Paina <SEUR> tai <BACK> toistuvasti saavuttaaksesi oikean kirjaimen. Kun se on näytöllä, paina kaksi kertaa <OK>. Näyttö palaa Aseta talokoodi tilaan. Paina sitten <SEUR>. Näyttö muuttuu: LAITEKOODI Järjestelmä ohjaa seitsemää eri X-10 yksikköä. Jos nyt painat <OK>, koodi 1 valitaan automaattisesti: koodi nro 1 D. Paina <SEUR> tai <BACK>, kun haluat valita muun koodin. Kun haluttu koodi on näytöllä, paina <OK>. Näyttö muuttuu muotoon: KÄYT.VIRITETTYNÄ E. Jatka kappaleen 7.2 kohtien C P mukaan, kunnes lopetat X-10 yksikön aktivointi tekijöiden ohjelmoinnin. Kun ohjelmointi on valmis, paina <HOME> valitaksesi muun X-10 yksikön ja ohjelmoi ne samoin kuin ensimmäinen. F. Kun olet ohjelmoinut kaikki 7 (tai niin paljon kun on käytössä) laitekoodia, olet ohjelmoinut täydellisesti kaikki ulostulot. Tästä kohdasta voit palata asennusvalikon päätasolle painamalla <AWAY> näppäintä, jolloin näytölle tulee <OK> POISTU Nyt voit valita muun valikon kohdan <SEUR> ja <BACK> näppäimillä. 8. PUHEEN NAUHOITTAMINEN 8.1 Tilan kuvaus ja käynnistys Tässä tilassa sinä voit nauhoittaa lyhyitä puheviestejä kahteen tarkoitukseen: % Talon yksilöinti on viesti, joka toistetaan automaattisesti kun tapahtumia raportoidaan yksityispuhelimiin. % Kolme asiakkaan määrittelemää silmukannimeä voidaan nauhoittaa ja määritellä tiettyihin silmukoihin. Nämä ovat hyödyllisiä, jos mikään ennalta määritellyistä 26:sta nimestä ei ole sopiva tiettyyn silmukkaan (katso kappale 4.2 G). Nauhoitustilaan mennään seuraavasti: A. Kun tullaan asennusvalikkoon (katso ohje kappaleesta 1), näytöllä lukee 1. ASENTAJAKOODI. B. Paina <SEUR> kunnes ollaan valinnan 7 kohdalla: VIESTIEN NAUH 8.2 Nauhoitus Kun olet päässyt nauhoitustilaan, voit nauhoittaa talon yksilöinti tiedon. A. Paina <OK>. Näyttö muuttuu: KOHDEKUVAUS B. Paina näppäintä <2> kunnes näytetään: NAUHOITA VIESTI Välittömästi tämän jälkeen, näyttö muuttuu muotoon: SANELE C. Älä vapauta <2> -näppäintä, vaan aloita puhumaan välittömästi, kasvot etupaneeliin päin. Tummat neliöt sammuvat hitaasti yksitellen oikealta vasemmalle. Kun viimeinen sammuu (5 sekuntia myöhemmin) näytetään seuraava viesti: NAUHOITUS LOPPU D. Vapauta <2>-näppäin. Kun haluat tarkistaa sanoman, paina <5> -näppäintä ja kuuntele nauhoitus. E. Paina <SEUR>. Näyttö muuttuu: VAPAAVIESTI 1 F. Nauhoita ensimmäinen asiakkaan valitsema silmukan nimi kuten edellinen, kohtien B D mukaan. G. Paina <SEUR> ja toista toiminnot toisen ja kolmannen asiakkaan valitseman silmukan nimen kohdalla. Kun työ on tehty, painamalla <HOME> pääset päävalikkoon. Voit nyt siirtyä <SEUR> näppäimellä järjestelmän testaukseen (katso kappale 9). 9. TOIMINTATESTI 9.1 Kuvaus ja testaustilaan siirtyminen Tässä tilassa voit testata kaikki johdottomat ilmaisimet, jotka on sijoitettu suojaamaan aluetta, keräämällä tietoa jokaisen lähettimen signaalin voimakkuudesta ja selaamalla tietoa testin jälkeen. Diagnostiikkatesti on suunniteltu mittaamaan ja raportoimaan kolmen tasoista signaalia taulukon mukaan: Kuuluvuus Voimakas Summerin ääni Onnistunut merkkiääni kahdesti (- - - ) (- - - ) Hyvä Onnistunut merkkiääni (- - - ) Heikko Epäonnistunut ääni ( ) Testitilaan pääset seuraavasti: A. Asentajatilaan pääset kappaleen 1 ohjeiden mukaan. Näytöllä lukee 1. ASENTAJAKOODI. B. Paina <SEUR> kunnes 8. valinta näytetään: 8.TESTAUSTILA Nyt voit testata järjestelmän kävelytestin avulla ja kerätä diagnostiikka tietoa. Huom: Voit tehdä johtopäätöksiä vain kuuntelemalla summerin ääntä. Jos et ole aivan varma, voit selata testin tuloksia (katso kappale 9.2 kohta C.). 9.2 Testauksen suorittaminen Kun olet siirtynyt testaustilaan, toimi seuraavasti: A. Paina <OK>. Näytöllä lukee: DU5450P 17

18 DIAG.TESTAUS B. Kävele suojatun alueen läpi varmistaen että kaikki ilmaisimet aiheuttavat hälytyksen. Aina kun ilmaisin hälyttää, silmukan nimi, numero ja signaalin taso näytetään katso esimerkkiä. Kylpyhuone ' S19 VOIMAKAS ' DIAG.TESTAUS Voit kuunnella jokaisen ilmaisimen aiheuttamaa summerin ääntä signaalin voimakkuudesta. Jos summeri ei vastaa signaalia ei vastaanoteta. C. Täydentääksesi testauksen, selaa lopputuloksia painamalla toistuvasti <OK> näppäintä. Testitulokset näytetään yksitellen, aloittaen silmukasta 1 ja jatkaen siitä ylöspäin. ETUOVI (vaihtoehtoisesti) S1 HEIKKO ja sitten: OLOHUONE (vaihtoehtoisesti) S2 HYVÄ D. Kohdistaaksesi testin tietylle silmukalle, paina <OK> kunnes tämän silmukan signaalin taso näytetään. Toista testaus määrätylle silmukalle, (sijoita johdoton ilmaisin toiseen paikkaan tai siirrä kohteet, jotka saattavat estää lähetyksen), kunnes olet tyytyväinen tulokseen. Aina kun haluat palata asennusvalikon päätasolle paina <AWAY> näppäintä, jolloin näytölle tulee <OK> POISTU Nyt voit valita muun valikon kohdan <SEUR> ja <BACK> näppäimillä. 10. KÄYTTÄJÄTOIMINNOT Tämä tila mahdollistaa käyttäjätoimintojen ohjelmoinnin normaalin käyttäjävalikon avulla. Ohjelmoi neljäs (seuraa minua) puhelinnumero Ohjelmoi käyttäjätunnukset Valitse äänitoiminnot Aseta kellonaika Aseta päiväys Tarkempi kuvaus löytyy käyttöohjeesta. Varoitus! Jos käyttäjätunnusten ohjelmoinnin jälkeen järjestelmä ei hyväksy asentajakoodiasi, olet ohjelmoinut käyttäjätunnuksen, joka on sama kuin asentajatunnus. Jos näin on tapahtunut, mene käyttäjätoimintoihin ja vaihda käyttäjätunnus toiseksi. Tämä vapauttaa asentajakoodisi toimimaan. 11. TAPAHTUMALOKIN LUKEMINEN 11.1 Tapahtumaloki Kaikki tapahtumat talletetaan tapahtumaluetteloon, joka sisältää 100 tapahtumaa. Voit selata tapahtumia yksi kerrallaan ja tehdä teknisiä ja toiminnallisia johtopäätöksiä. Jos tapahtumaloki täyttyy (rekisteröityjen tapahtumien lukumäärä saavuttaa 100), uudet tapahtumat korvaavat vanhimmat tapahtumat vanhin tapahtuma tuhotaan uuden tapahtuman rekisteröityessä. Jokaisen tapahtuman päiväys ja kellonaika on talletettu muistiin. Kun tapahtumia luetaan, tapahtumat näytetään aikajärjestyksessä uusimmasta vanhimpaan. Näytön rajoitetun tilan vuoksi, tapahtuman kuvaus näytetään ensin, sitten päiväys ja kellonaika. Kaksi näyttöä vaihtaa paikkaa useita kertoja, kunnes painat <OK> siirtyäksesi vanhempaan tapahtumaan, tai kunnes neljään minuuttiin ei tapahdu mitään ja järjestelmä palaa normaalitilaan. Tapahtumalokiin pääsee painamalla tähteä (#), eikä normaalin asentajatilan kautta. Nähdäksesi kokonaiskuvan tapahtumalokin selaamisesta, katso kuvaa 7. Voit lukea tapahtumatietoja käyttäen kaaviota tai seuraamalla ohjeita kohta kohdalta. Kuva 7: Tapahtumalokin käyttö 18 DU5450P

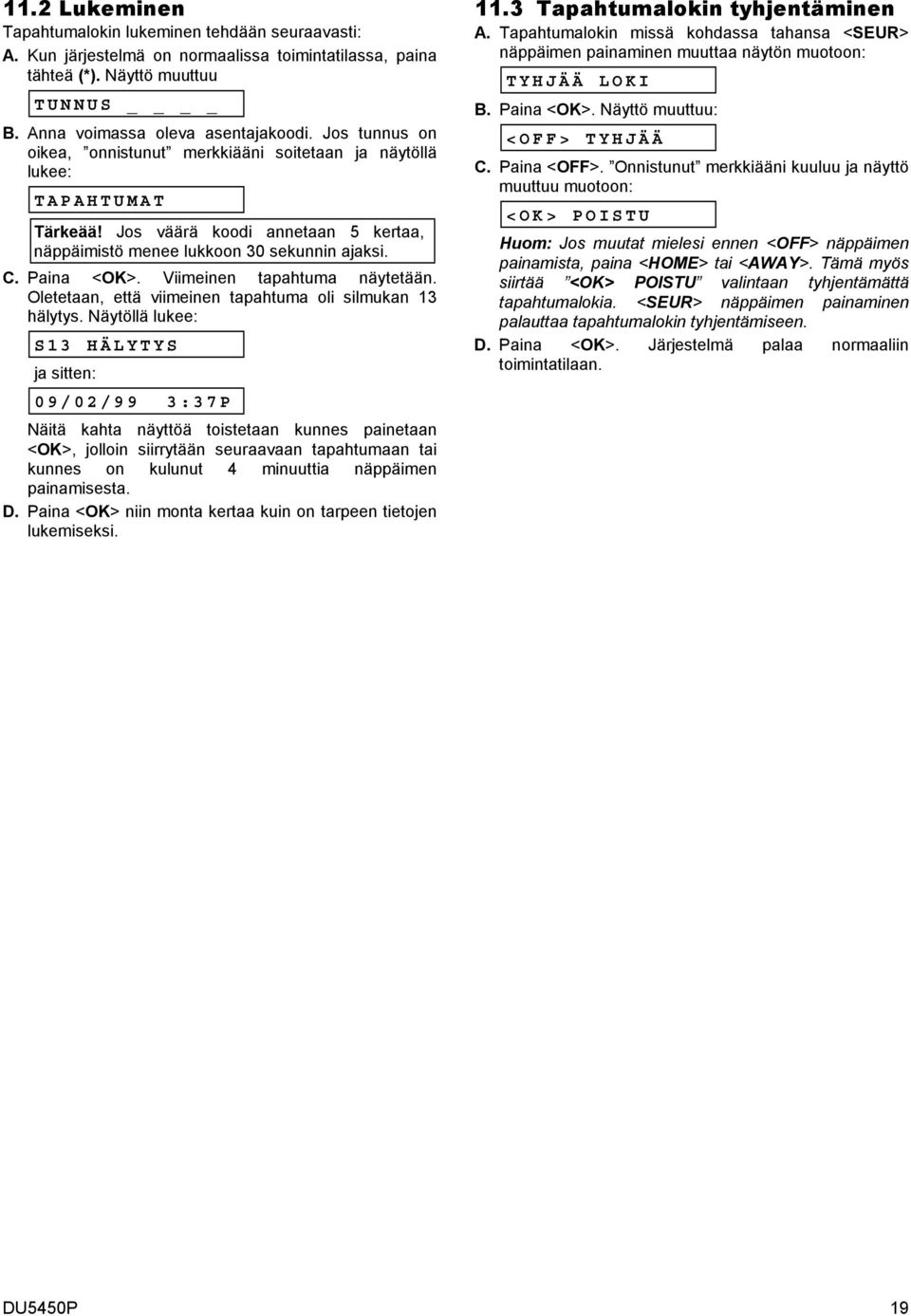

19 11.2 Lukeminen Tapahtumalokin lukeminen tehdään seuraavasti: A. Kun järjestelmä on normaalissa toimintatilassa, paina tähteä (*). Näyttö muuttuu TUNNUS B. Anna voimassa oleva asentajakoodi. Jos tunnus on oikea, onnistunut merkkiääni soitetaan ja näytöllä lukee: TAPAHTUMAT Tärkeää! Jos väärä koodi annetaan 5 kertaa, näppäimistö menee lukkoon 30 sekunnin ajaksi. C. Paina <OK>. Viimeinen tapahtuma näytetään. Oletetaan, että viimeinen tapahtuma oli silmukan 13 hälytys. Näytöllä lukee: S13 HÄLYTYS ja sitten: 09/02/99 3:37P Näitä kahta näyttöä toistetaan kunnes painetaan <OK>, jolloin siirrytään seuraavaan tapahtumaan tai kunnes on kulunut 4 minuuttia näppäimen painamisesta. D. Paina <OK> niin monta kertaa kuin on tarpeen tietojen lukemiseksi Tapahtumalokin tyhjentäminen A. Tapahtumalokin missä kohdassa tahansa <SEUR> näppäimen painaminen muuttaa näytön muotoon: TYHJÄÄ LOKI B. Paina <OK>. Näyttö muuttuu: <OFF> TYHJÄÄ C. Paina <OFF>. Onnistunut merkkiääni kuuluu ja näyttö muuttuu muotoon: <OK> POISTU Huom: Jos muutat mielesi ennen <OFF> näppäimen painamista, paina <HOME> tai <AWAY>. Tämä myös siirtää <OK> POISTU valintaan tyhjentämättä tapahtumalokia. <SEUR> näppäimen painaminen palauttaa tapahtumalokin tyhjentämiseen. D. Paina <OK>. Järjestelmä palaa normaaliin toimintatilaan. LIITE A. TAPAHTUMAKOODIT DU5450P 19

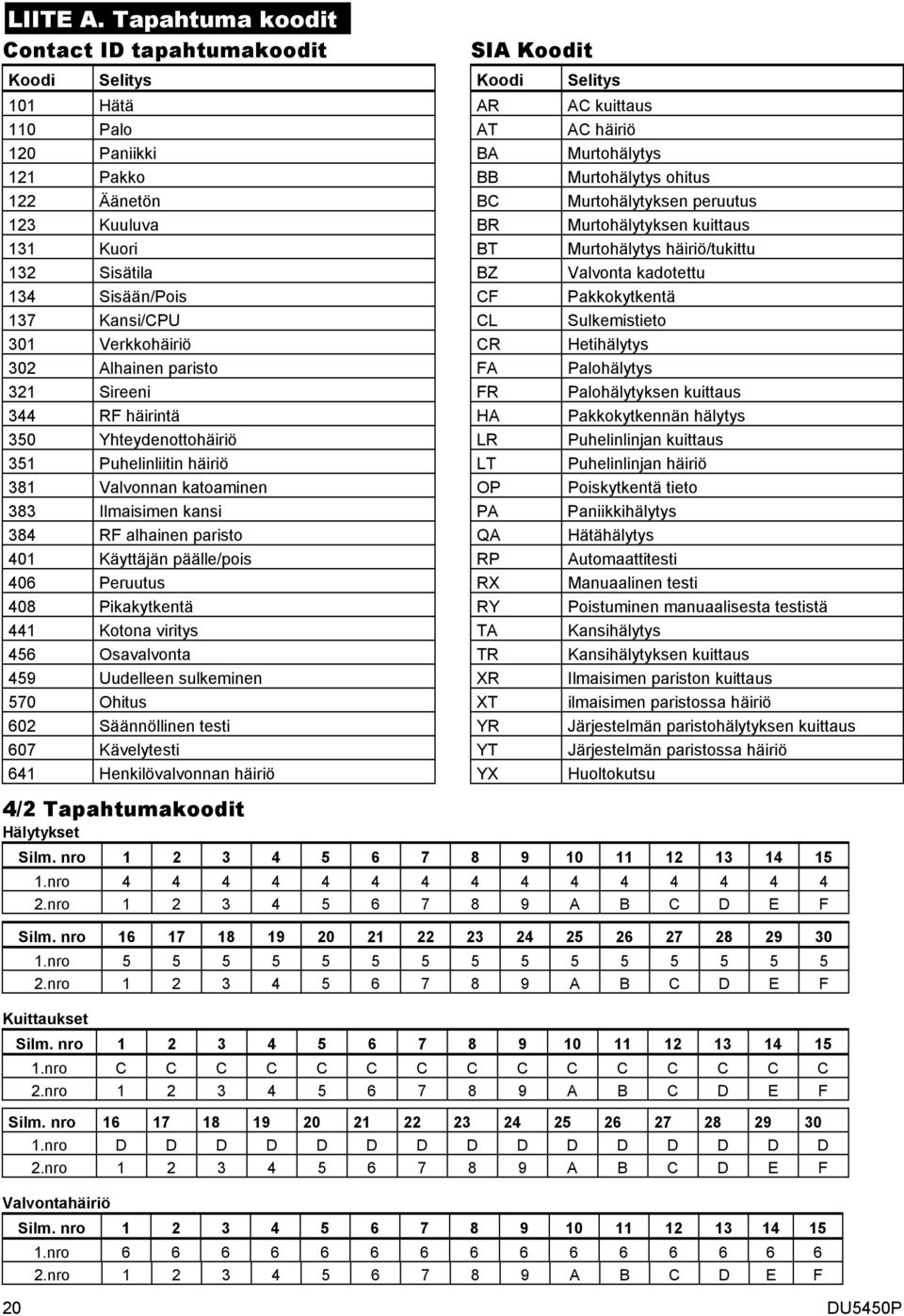

20 LIITE A. Tapahtuma koodit Contact ID tapahtumakoodit Koodi Selitys 101 Hätä 110 Palo 120 Paniikki 121 Pakko 122 Äänetön 123 Kuuluva 131 Kuori 132 Sisätila 134 Sisään/Pois 137 Kansi/CPU 301 Verkkohäiriö 302 Alhainen paristo 321 Sireeni 344 RF häirintä 350 Yhteydenottohäiriö 351 Puhelinliitin häiriö 381 Valvonnan katoaminen 383 Ilmaisimen kansi 384 RF alhainen paristo 401 Käyttäjän päälle/pois 406 Peruutus 408 Pikakytkentä 441 Kotona viritys 456 Osavalvonta 459 Uudelleen sulkeminen 570 Ohitus 602 Säännöllinen testi 607 Kävelytesti 641 Henkilövalvonnan häiriö SIA Koodit Koodi Selitys AR AC kuittaus AT AC häiriö BA Murtohälytys BB Murtohälytys ohitus BC Murtohälytyksen peruutus BR Murtohälytyksen kuittaus BT Murtohälytys häiriö/tukittu BZ Valvonta kadotettu CF Pakkokytkentä CL Sulkemistieto CR Hetihälytys FA Palohälytys FR Palohälytyksen kuittaus HA Pakkokytkennän hälytys LR Puhelinlinjan kuittaus LT Puhelinlinjan häiriö OP Poiskytkentä tieto PA Paniikkihälytys QA Hätähälytys RP Automaattitesti RX Manuaalinen testi RY Poistuminen manuaalisesta testistä TA Kansihälytys TR Kansihälytyksen kuittaus XR Ilmaisimen pariston kuittaus XT ilmaisimen paristossa häiriö YR Järjestelmän paristohälytyksen kuittaus YT Järjestelmän paristossa häiriö YX Huoltokutsu 4/2 Tapahtumakoodit Hälytykset Silm. nro nro nro A B C D E F Silm. nro nro nro A B C D E F Kuittaukset Silm. nro nro C C C C C C C C C C C C C C C 2.nro A B C D E F Silm. nro nro D D D D D D D D D D D D D D D 2.nro A B C D E F Valvontahäiriö Silm. nro nro nro A B C D E F 20 DU5450P
