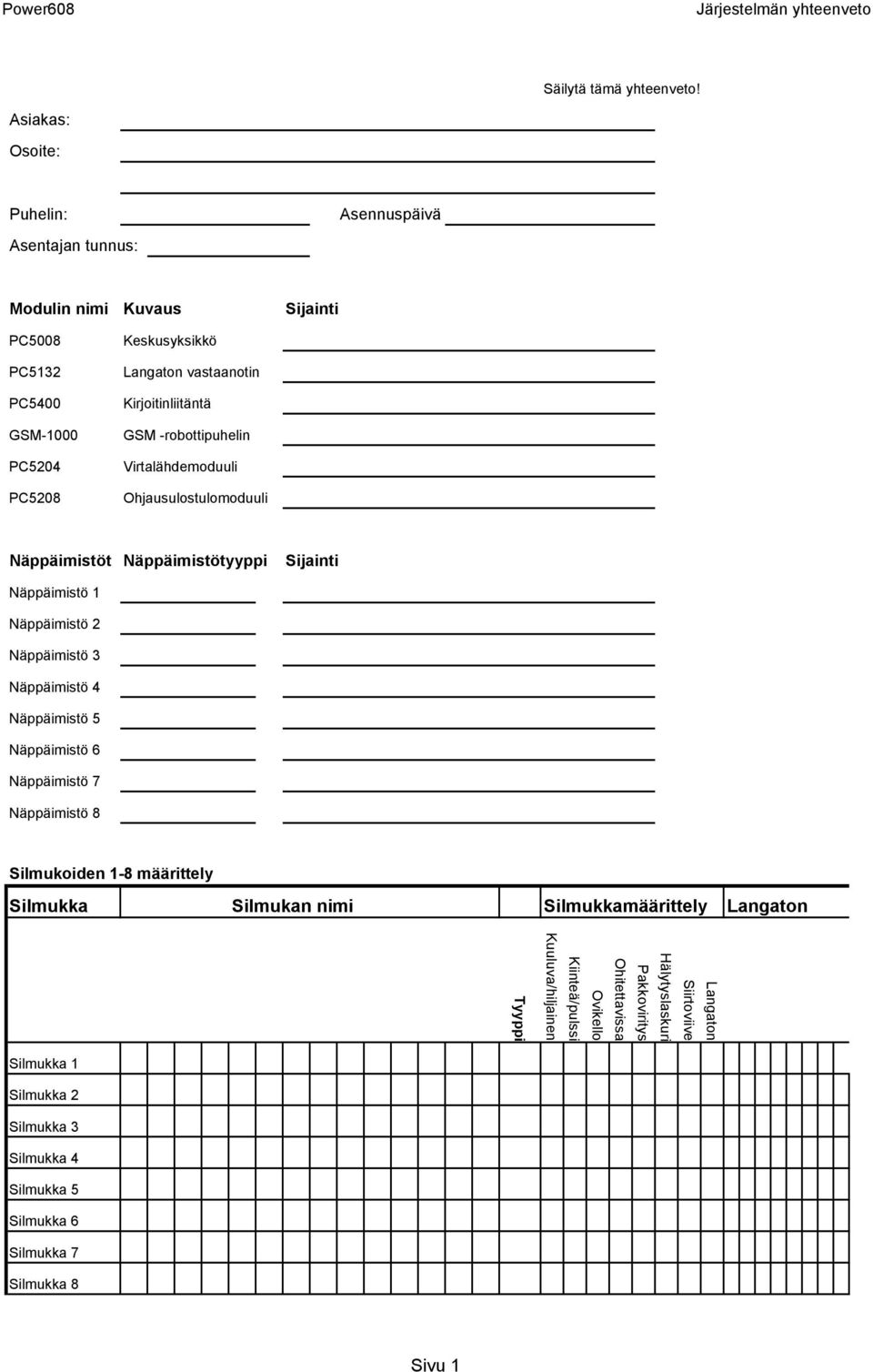

1 Power608 Järjestelmän yhteenveto Säilytä tämä yhteenveto! Asiakas: Osoite: Puhelin: Asentajan tunnus: Asennuspäivä Modulin nimi Kuvaus Sijainti PC5008 PC5132 PC5400 GSM-1000 PC5204 PC5208 Keskusyksikkö Langaton vastaanotin Kirjoitinliitäntä GSM -robottipuhelin Virtalähdemoduuli Ohjausulostulomoduuli Näppäimistöt Näppäimistötyyppi Sijainti Näppäimistö 1 Näppäimistö 2 Näppäimistö 3 Näppäimistö 4 Näppäimistö 5 Näppäimistö 6 Näppäimistö 7 Näppäimistö 8 Silmukoiden 1-8 määrittely Silmukka Silmukan nimi Silmukkamäärittely Langaton Langaton Siirtoviive Hälytyslaskuri Pakkoviritys Ohitettavissa Ovikello Kiinteä/pulssi Kuuluva/hiljainen Tyyppi Silmukka 1 Silmukka 2 Silmukka 3 Silmukka 4 Silmukka 5 Silmukka 6 Silmukka 7 Silmukka 8 Sivu 1

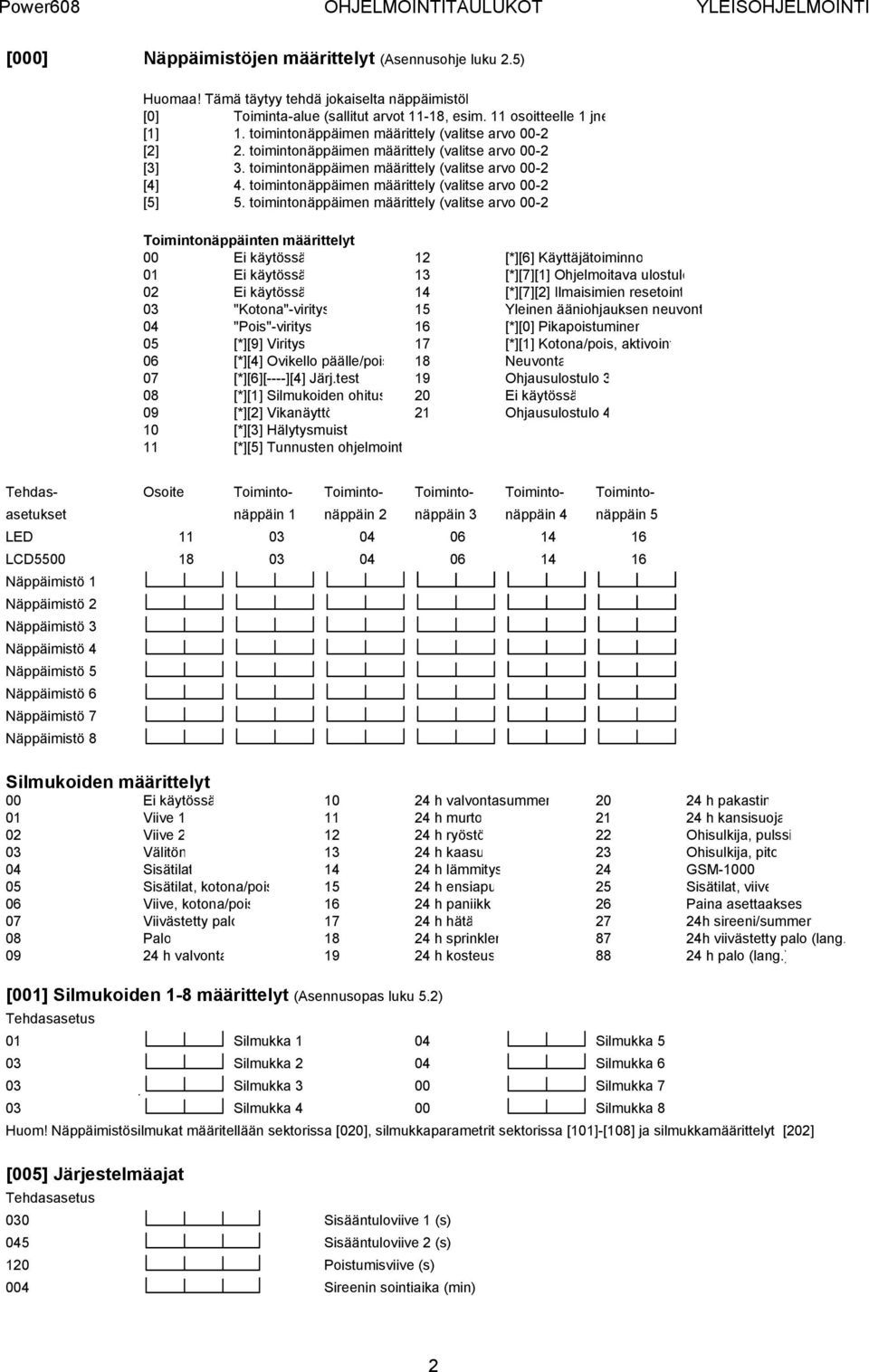

2 Power608 OHJELMOINTITAULUKOT YLEISOHJELMOINTI [000] Näppäimistöjen määrittelyt (Asennusohje luku 2.5) Huomaa! Tämä täytyy tehdä jokaiselta näppäimistöl [0] Toiminta-alue (sallitut arvot 11-18, esim. 11 osoitteelle 1 jne [1] 1. toimintonäppäimen määrittely (valitse arvo 00-2 [2] 2. toimintonäppäimen määrittely (valitse arvo 00-2 [3] 3. toimintonäppäimen määrittely (valitse arvo 00-2 [4] 4. toimintonäppäimen määrittely (valitse arvo 00-2 [5] 5. toimintonäppäimen määrittely (valitse arvo 00-2 Toimintonäppäinten määrittelyt 00 Ei käytössä 12 [*][6] Käyttäjätoiminno 01 Ei käytössä 13 [*][7][1] Ohjelmoitava ulostulo 02 Ei käytössä 14 [*][7][2] Ilmaisimien resetoint 03 "Kotona"-viritys 15 Yleinen ääniohjauksen neuvont 04 "Pois"-viritys 16 [*][0] Pikapoistuminen 05 [*][9] Viritys 17 [*][1] Kotona/pois, aktivoint 06 [*][4] Ovikello päälle/pois 18 Neuvonta 07 [*][6][----][4] Järj.testi 19 Ohjausulostulo 3 08 [*][1] Silmukoiden ohitus 20 Ei käytössä 09 [*][2] Vikanäyttö 21 Ohjausulostulo 4 10 [*][3] Hälytysmuist 11 [*][5] Tunnusten ohjelmoint Tehdas- Osoite Toiminto- Toiminto- Toiminto- Toiminto- Toimintoasetukset näppäin 1 näppäin 2 näppäin 3 näppäin 4 näppäin 5 LED LCD Näppäimistö 1 Näppäimistö 2 Näppäimistö 3 Näppäimistö 4 Näppäimistö 5 Näppäimistö 6 Näppäimistö 7 Näppäimistö 8 Silmukoiden määrittelyt 00 Ei käytössä h valvontasummer h pakastin 01 Viive h murto h kansisuoja 02 Viive h ryöstö 22 Ohisulkija, pulssi 03 Välitön h kaasu 23 Ohisulkija, pito 04 Sisätilat h lämmitys 24 GSM Sisätilat, kotona/pois h ensiapu 25 Sisätilat, viive 06 Viive, kotona/pois h paniikk 26 Paina asettaakses 07 Viivästetty palo h hätä 27 24h sireeni/summer 08 Palo h sprinkler 87 24h viivästetty palo (lang h valvonta h kosteus h palo (lang.) [001] Silmukoiden 1-8 määrittelyt (Asennusopas luku 5.2) 01 Silmukka 1 04 Silmukka 5 03 Silmukka 2 04 Silmukka 6 03 Silmukka 3 00 Silmukka 7 03 Silmukka 4 00 Silmukka 8 Huom! Näppäimistösilmukat määritellään sektorissa [020], silmukkaparametrit sektorissa [101]-[108] ja silmukkamäärittelyt [202] [005] Järjestelmäajat 030 Sisääntuloviive 1 (s) 045 Sisääntuloviive 2 (s) 120 Poistumisviive (s) 004 Sireenin sointiaika (min) 2

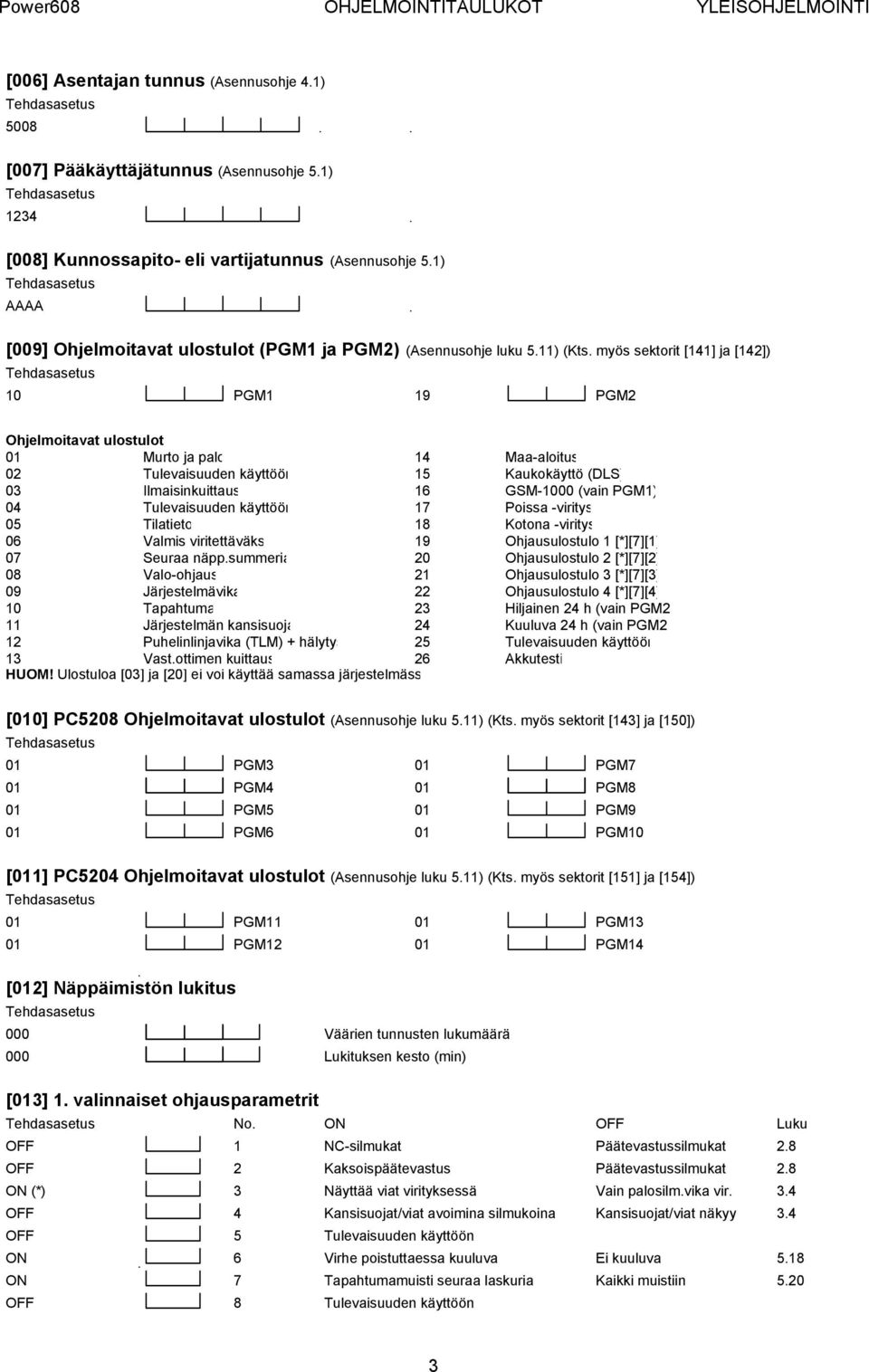

3 Power608 OHJELMOINTITAULUKOT YLEISOHJELMOINTI [006] Asentajan tunnus (Asennusohje 4.1) 5008 [007] Pääkäyttäjätunnus (Asennusohje 5.1) 1234 [008] Kunnossapito- eli vartijatunnus (Asennusohje 5.1) AAAA [009] Ohjelmoitavat ulostulot (PGM1 ja PGM2) (Asennusohje luku 5.11) (Kts. myös sektorit [141] ja [142]) 10 PGM1 19 PGM2 Ohjelmoitavat ulostulot 01 Murto ja palo 14 Maa-aloitus 02 Tulevaisuuden käyttöön 15 Kaukokäyttö (DLS) 03 Ilmaisinkuittaus 16 GSM-1000 (vain PGM1) 04 Tulevaisuuden käyttöön 17 Poissa -viritys 05 Tilatieto 18 Kotona -viritys 06 Valmis viritettäväks 19 Ohjausulostulo 1 [*][7][1] 07 Seuraa näpp.summeria 20 Ohjausulostulo 2 [*][7][2] 08 Valo-ohjaus 21 Ohjausulostulo 3 [*][7][3] 09 Järjestelmävika 22 Ohjausulostulo 4 [*][7][4] 10 Tapahtuma 23 Hiljainen 24 h (vain PGM2 11 Järjestelmän kansisuoja 24 Kuuluva 24 h (vain PGM2 12 Puhelinlinjavika (TLM) + hälytys 25 Tulevaisuuden käyttöön 13 Vast.ottimen kuittaus 26 Akkutesti HUOM! Ulostuloa [03] ja [20] ei voi käyttää samassa järjestelmäss [010] PC5208 Ohjelmoitavat ulostulot (Asennusohje luku 5.11) (Kts. myös sektorit [143] ja [150]) 01 PGM3 01 PGM7 01 PGM4 01 PGM8 01 PGM5 01 PGM9 01 PGM6 01 PGM10 [011] PC5204 Ohjelmoitavat ulostulot (Asennusohje luku 5.11) (Kts. myös sektorit [151] ja [154]) 01 PGM11 01 PGM13 01 PGM12 01 PGM14 [012] Näppäimistön lukitus 000 Väärien tunnusten lukumäärä 000 Lukituksen kesto (min) [013] 1. valinnaiset ohjausparametrit No. ON OFF Luku OFF 1 NC-silmukat Päätevastussilmukat 2.8 OFF 2 Kaksoispäätevastus Päätevastussilmukat 2.8 ON (*) 3 Näyttää viat virityksessä Vain palosilm.vika vir. 3.4 OFF 4 Kansisuojat/viat avoimina silmukoina Kansisuojat/viat näkyy 3.4 OFF 5 Tulevaisuuden käyttöön ON 6 Virhe poistuttaessa kuuluva Ei kuuluva 5.18 ON 7 Tapahtumamuisti seuraa laskuria Kaikki muistiin 5.20 OFF 8 Tulevaisuuden käyttöön 3

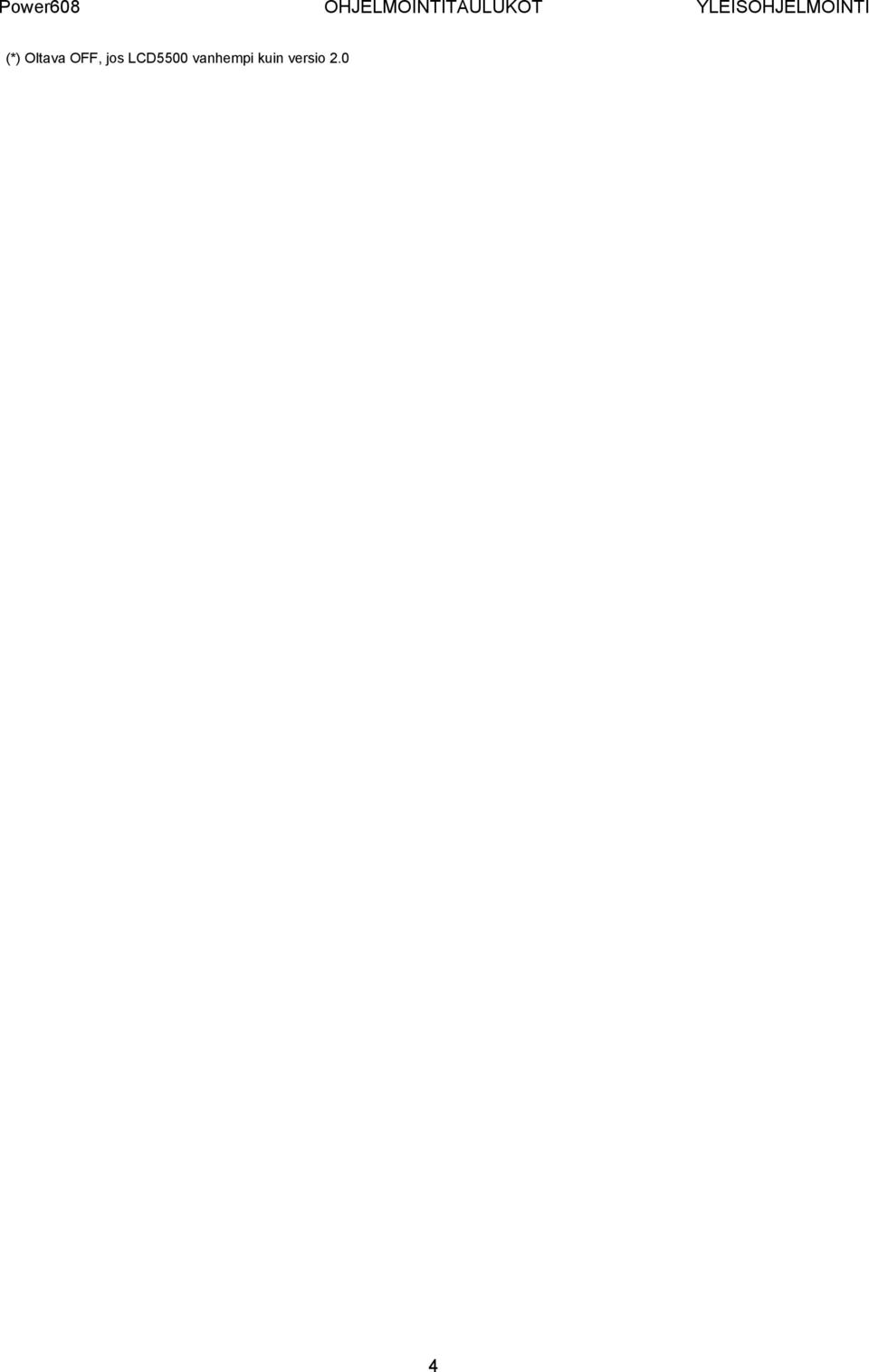

4 Power608 OHJELMOINTITAULUKOT YLEISOHJELMOINTI (*) Oltava OFF, jos LCD5500 vanhempi kuin versio 2.0 4

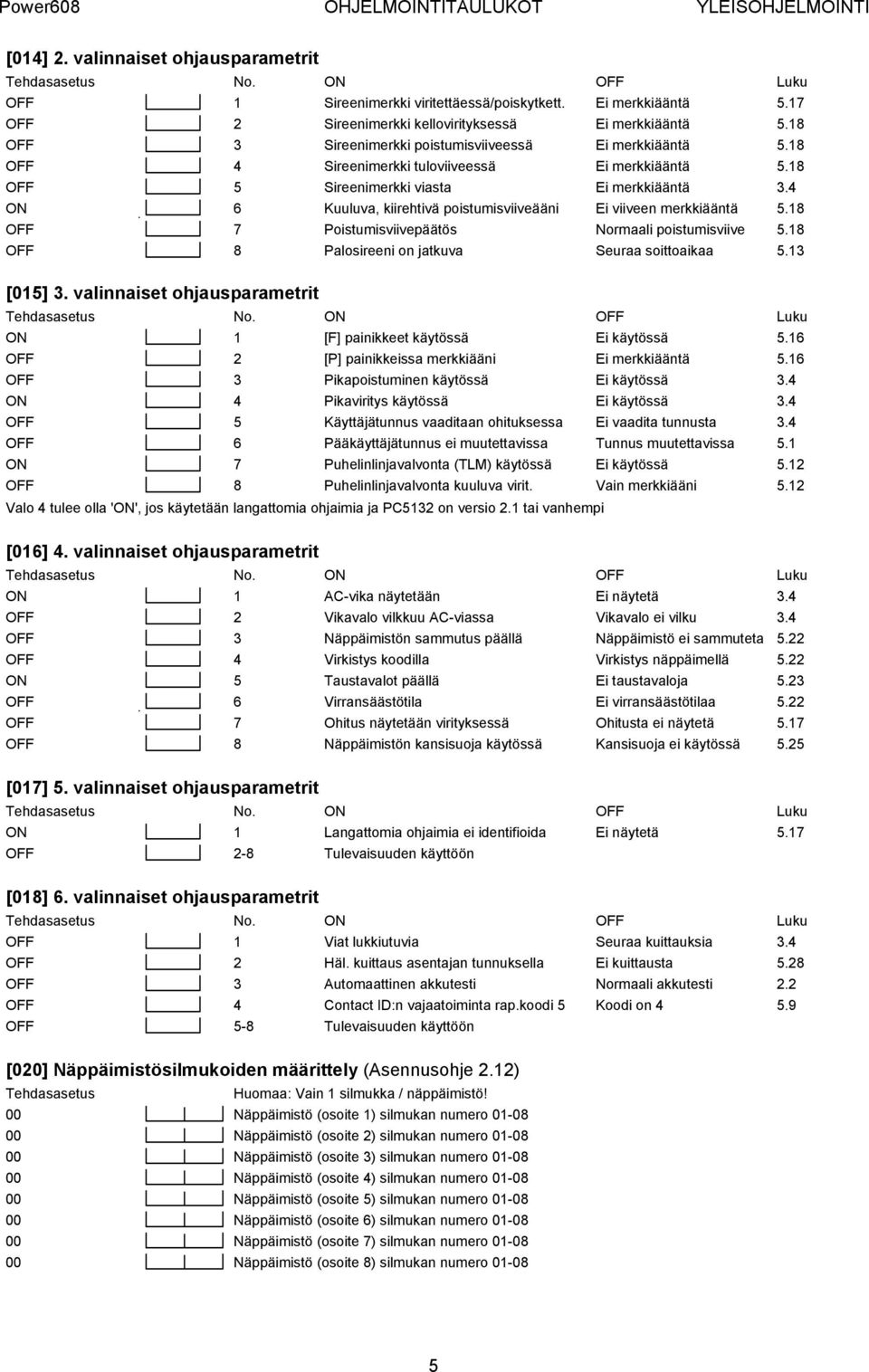

5 Power608 OHJELMOINTITAULUKOT YLEISOHJELMOINTI [014] 2. valinnaiset ohjausparametrit No. ON OFF Luku OFF 1 Sireenimerkki viritettäessä/poiskytkett. Ei merkkiääntä 5.17 OFF 2 Sireenimerkki kellovirityksessä Ei merkkiääntä 5.18 OFF 3 Sireenimerkki poistumisviiveessä Ei merkkiääntä 5.18 OFF 4 Sireenimerkki tuloviiveessä Ei merkkiääntä 5.18 OFF 5 Sireenimerkki viasta Ei merkkiääntä 3.4 ON 6 Kuuluva, kiirehtivä poistumisviiveääni Ei viiveen merkkiääntä 5.18 OFF 7 Poistumisviivepäätös Normaali poistumisviive 5.18 OFF 8 Palosireeni on jatkuva Seuraa soittoaikaa 5.13 [015] 3. valinnaiset ohjausparametrit No. ON OFF Luku ON 1 [F] painikkeet käytössä Ei käytössä 5.16 OFF 2 [P] painikkeissa merkkiääni Ei merkkiääntä 5.16 OFF 3 Pikapoistuminen käytössä Ei käytössä 3.4 ON 4 Pikaviritys käytössä Ei käytössä 3.4 OFF 5 Käyttäjätunnus vaaditaan ohituksessa Ei vaadita tunnusta 3.4 OFF 6 Pääkäyttäjätunnus ei muutettavissa Tunnus muutettavissa 5.1 ON 7 Puhelinlinjavalvonta (TLM) käytössä Ei käytössä 5.12 OFF 8 Puhelinlinjavalvonta kuuluva virit. Vain merkkiääni 5.12 Valo 4 tulee olla 'ON', jos käytetään langattomia ohjaimia ja PC5132 on versio 2.1 tai vanhempi [016] 4. valinnaiset ohjausparametrit No. ON OFF Luku ON 1 AC-vika näytetään Ei näytetä 3.4 OFF 2 Vikavalo vilkkuu AC-viassa Vikavalo ei vilku 3.4 OFF 3 Näppäimistön sammutus päällä Näppäimistö ei sammuteta 5.22 OFF 4 Virkistys koodilla Virkistys näppäimellä 5.22 ON 5 Taustavalot päällä Ei taustavaloja 5.23 OFF 6 Virransäästötila Ei virransäästötilaa 5.22 OFF 7 Ohitus näytetään virityksessä Ohitusta ei näytetä 5.17 OFF 8 Näppäimistön kansisuoja käytössä Kansisuoja ei käytössä 5.25 [017] 5. valinnaiset ohjausparametrit No. ON OFF Luku ON 1 Langattomia ohjaimia ei identifioida Ei näytetä 5.17 OFF 2-8 Tulevaisuuden käyttöön [018] 6. valinnaiset ohjausparametrit No. ON OFF Luku OFF 1 Viat lukkiutuvia Seuraa kuittauksia 3.4 OFF 2 Häl. kuittaus asentajan tunnuksella Ei kuittausta 5.28 OFF 3 Automaattinen akkutesti Normaali akkutesti 2.2 OFF 4 Contact ID:n vajaatoiminta rap.koodi 5 Koodi on OFF 5-8 Tulevaisuuden käyttöön [020] Näppäimistösilmukoiden määrittely (Asennusohje 2.12) Huomaa: Vain 1 silmukka / näppäimistö! 00 Näppäimistö (osoite 1) silmukan numero Näppäimistö (osoite 2) silmukan numero Näppäimistö (osoite 3) silmukan numero Näppäimistö (osoite 4) silmukan numero Näppäimistö (osoite 5) silmukan numero Näppäimistö (osoite 6) silmukan numero Näppäimistö (osoite 7) silmukan numero Näppäimistö (osoite 8) silmukan numero

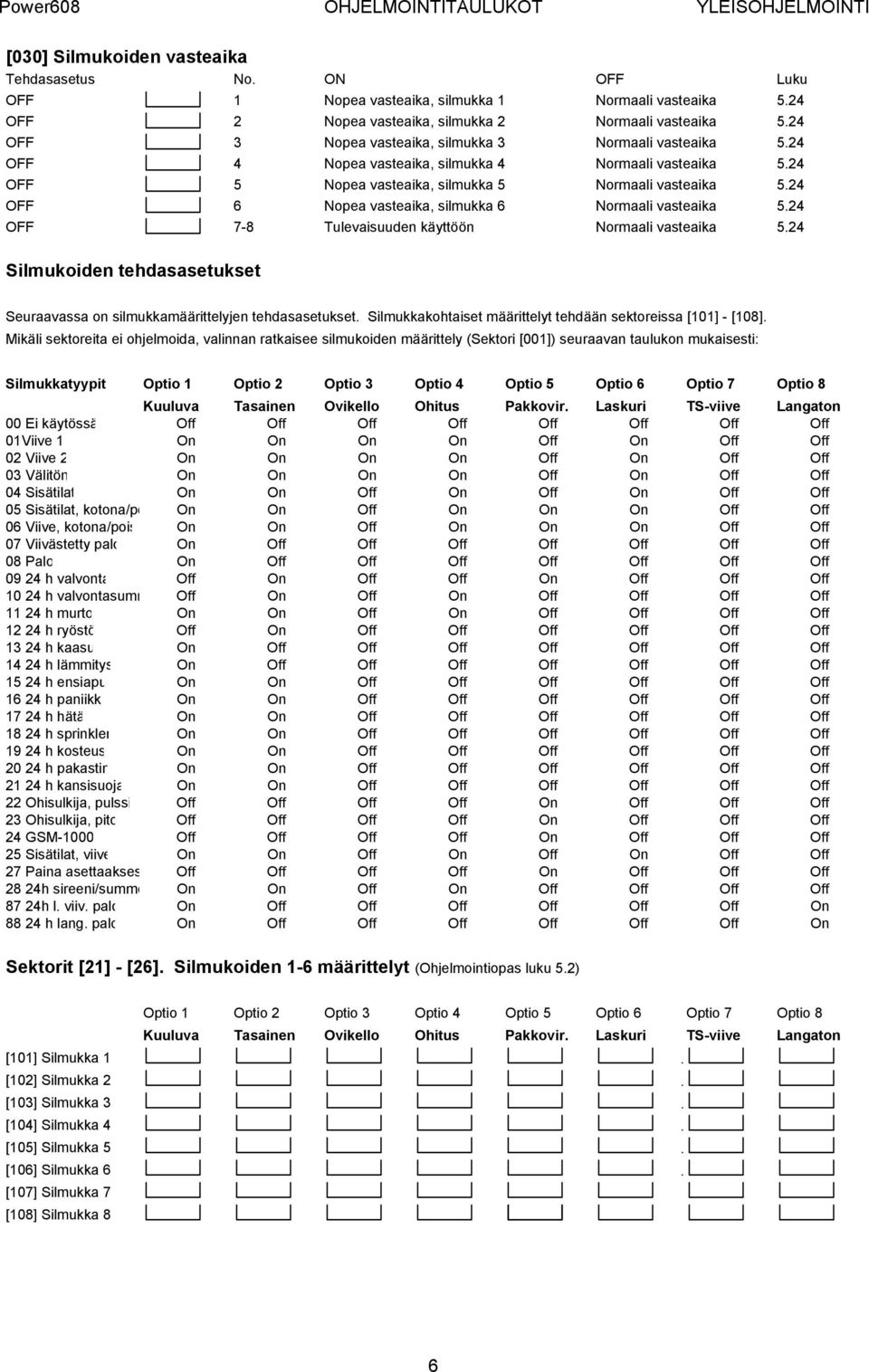

6 Power608 OHJELMOINTITAULUKOT YLEISOHJELMOINTI [030] Silmukoiden vasteaika No. ON OFF Luku OFF 1 Nopea vasteaika, silmukka 1 Normaali vasteaika 5.24 OFF 2 Nopea vasteaika, silmukka 2 Normaali vasteaika 5.24 OFF 3 Nopea vasteaika, silmukka 3 Normaali vasteaika 5.24 OFF 4 Nopea vasteaika, silmukka 4 Normaali vasteaika 5.24 OFF 5 Nopea vasteaika, silmukka 5 Normaali vasteaika 5.24 OFF 6 Nopea vasteaika, silmukka 6 Normaali vasteaika 5.24 OFF 7-8 Tulevaisuuden käyttöön Normaali vasteaika 5.24 Silmukoiden tehdasasetukset Seuraavassa on silmukkamäärittelyjen tehdasasetukset. Silmukkakohtaiset määrittelyt tehdään sektoreissa [101] - [108]. Mikäli sektoreita ei ohjelmoida, valinnan ratkaisee silmukoiden määrittely (Sektori [001]) seuraavan taulukon mukaisesti: Silmukkatyypit Optio 1 Optio 2 Optio 3 Optio 4 Optio 5 Optio 6 Optio 7 Optio 8 Kuuluva Tasainen Ovikello Ohitus Pakkovir. Laskuri TS-viive Langaton 00 Ei käytössä Off Off Off Off Off Off Off Off 01Viive 1 On On On On Off On Off Off 02 Viive 2 On On On On Off On Off Off 03 Välitön On On On On Off On Off Off 04 Sisätilat On On Off On Off On Off Off 05 Sisätilat, kotona/po On On Off On On On Off Off 06 Viive, kotona/pois On On Off On On On Off Off 07 Viivästetty palo On Off Off Off Off Off Off Off 08 Palo On Off Off Off Off Off Off Off h valvonta Off On Off Off On Off Off Off h valvontasumm Off On Off On Off Off Off Off h murto On On Off On Off Off Off Off h ryöstö Off On Off Off Off Off Off Off h kaasu On Off Off Off Off Off Off Off h lämmitys On Off Off Off Off Off Off Off h ensiapu On On Off Off Off Off Off Off h paniikk On On Off Off Off Off Off Off h hätä On On Off Off Off Off Off Off h sprinkler On On Off Off Off Off Off Off h kosteus On On Off Off Off Off Off Off h pakastin On On Off Off Off Off Off Off h kansisuoja On On Off Off Off Off Off Off 22 Ohisulkija, pulssi Off Off Off Off On Off Off Off 23 Ohisulkija, pito Off Off Off Off On Off Off Off 24 GSM-1000 Off Off Off Off On Off Off Off 25 Sisätilat, viive On On Off On Off On Off Off 27 Paina asettaakses Off Off Off Off On Off Off Off 28 24h sireeni/summe On On Off On Off Off Off Off 87 24h l. viiv. palo On Off Off Off Off Off Off On h lang. palo On Off Off Off Off Off Off On Sektorit [21] - [26]. Silmukoiden 1-6 määrittelyt (Ohjelmointiopas luku 5.2) [101] Silmukka 1 [102] Silmukka 2 [103] Silmukka 3 [104] Silmukka 4 [105] Silmukka 5 [106] Silmukka 6 [107] Silmukka 7 [108] Silmukka 8 Optio 1 Optio 2 Optio 3 Optio 4 Optio 5 Optio 6 Optio 7 Optio 8 Kuuluva Tasainen Ovikello Ohitus Pakkovir. Laskuri TS-viive Langaton 6

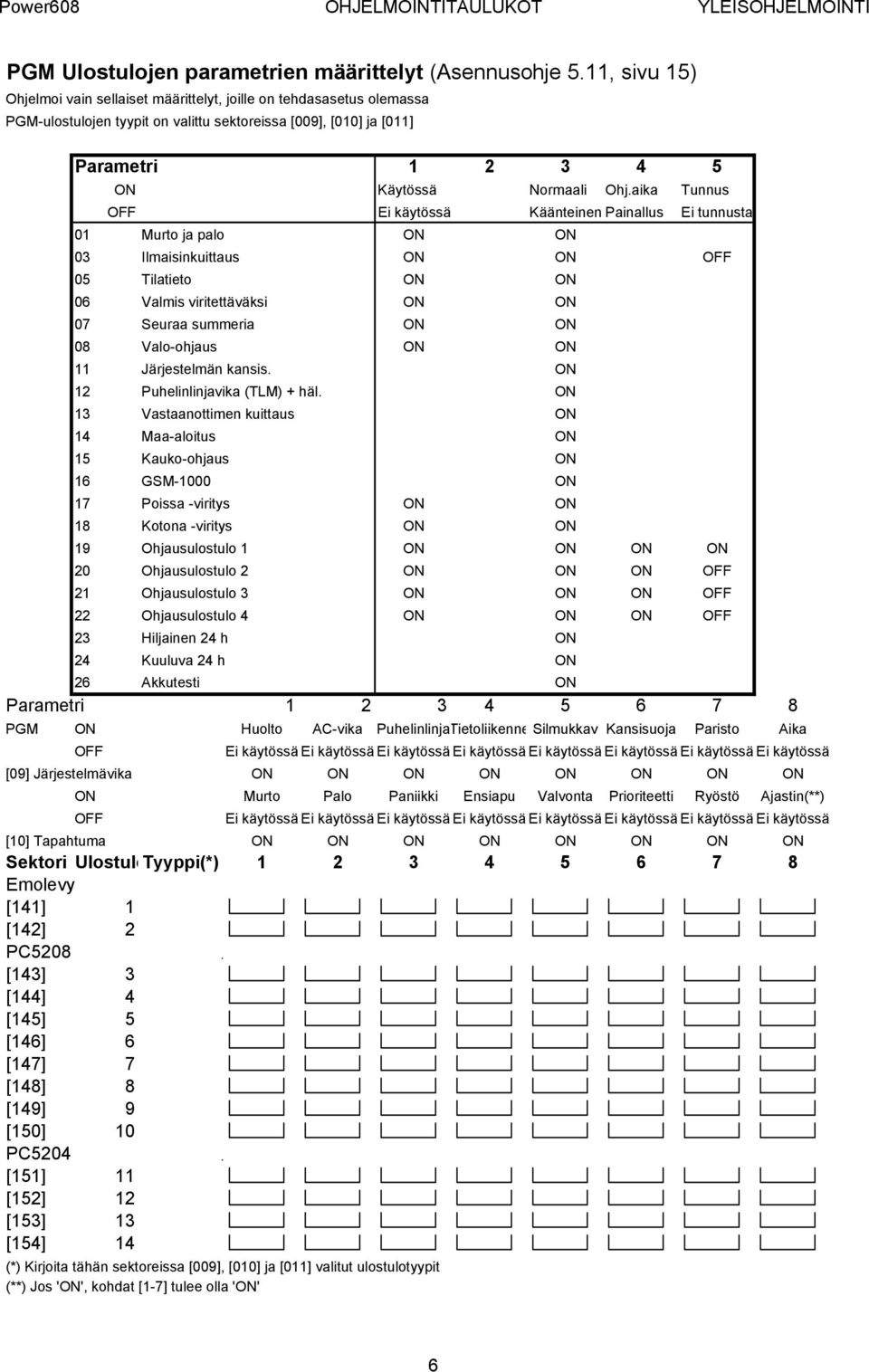

7 Power608 OHJELMOINTITAULUKOT YLEISOHJELMOINTI PGM Ulostulojen parametrien määrittelyt (Asennusohje 5.11, sivu 15) Ohjelmoi vain sellaiset määrittelyt, joille on tehdasasetus olemassa PGM-ulostulojen tyypit on valittu sektoreissa [009], [010] ja [011] Parametri ON Käytössä Normaali Ohj.aika Tunnus OFF Ei käytössä Käänteinen Painallus Ei tunnusta 01 Murto ja palo ON ON 03 Ilmaisinkuittaus ON ON OFF 05 Tilatieto ON ON 06 Valmis viritettäväksi ON ON 07 Seuraa summeria ON ON 08 Valo-ohjaus ON ON 11 Järjestelmän kansis. ON 12 Puhelinlinjavika (TLM) + häl. ON 13 Vastaanottimen kuittaus ON 14 Maa-aloitus ON 15 Kauko-ohjaus ON 16 GSM-1000 ON 17 Poissa -viritys ON ON 18 Kotona -viritys ON ON 19 Ohjausulostulo 1 ON ON ON ON 20 Ohjausulostulo 2 ON ON ON OFF 21 Ohjausulostulo 3 ON ON ON OFF 22 Ohjausulostulo 4 ON ON ON OFF 23 Hiljainen 24 h ON 24 Kuuluva 24 h ON 26 Akkutesti ON Parametri PGM ON Huolto AC-vika PuhelinlinjaTietoliikenne Silmukkav Kansisuoja Paristo Aika OFF Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä [09] Järjestelmävika ON ON ON ON ON ON ON ON ON Murto Palo Paniikki Ensiapu Valvonta Prioriteetti Ryöstö Ajastin(**) OFF Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä Ei käytössä [10] Tapahtuma ON ON ON ON ON ON ON ON Sektori UlostuloTyyppi(*) Emolevy [141] 1 [142] 2 PC5208 [143] 3 [144] 4 [145] 5 [146] 6 [147] 7 [148] 8 [149] 9 [150] 10 PC5204 [151] 11 [152] 12 [153] 13 [154] 14 (*) Kirjoita tähän sektoreissa [009], [010] ja [011] valitut ulostulotyypit (**) Jos 'ON', kohdat [1-7] tulee olla 'ON' 6

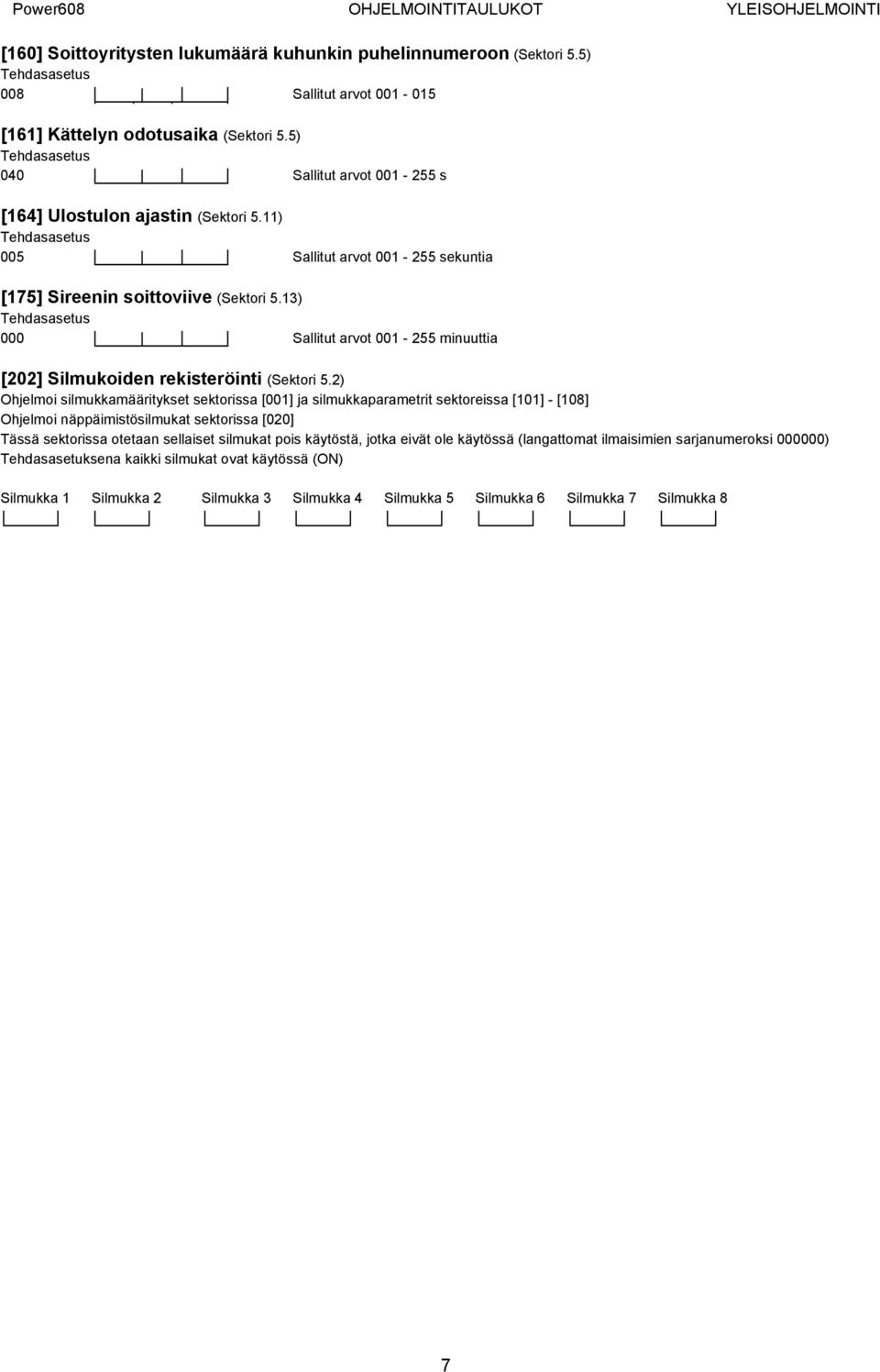

8 Power608 OHJELMOINTITAULUKOT YLEISOHJELMOINTI [160] Soittoyritysten lukumäärä kuhunkin puhelinnumeroon (Sektori 5.5) 008 Sallitut arvot [161] Kättelyn odotusaika (Sektori 5.5) 040 Sallitut arvot s [164] Ulostulon ajastin (Sektori 5.11) 005 Sallitut arvot sekuntia [175] Sireenin soittoviive (Sektori 5.13) 000 Sallitut arvot minuuttia [202] Silmukoiden rekisteröinti (Sektori 5.2) Ohjelmoi silmukkamääritykset sektorissa [001] ja silmukkaparametrit sektoreissa [101] - [108] Ohjelmoi näppäimistösilmukat sektorissa [020] Tässä sektorissa otetaan sellaiset silmukat pois käytöstä, jotka eivät ole käytössä (langattomat ilmaisimien sarjanumeroksi ) Tehdasasetuksena kaikki silmukat ovat käytössä (ON) Silmukka 1 Silmukka 2 Silmukka 3 Silmukka 4 Silmukka 5 Silmukka 6 Silmukka 7 Silmukka 8 7

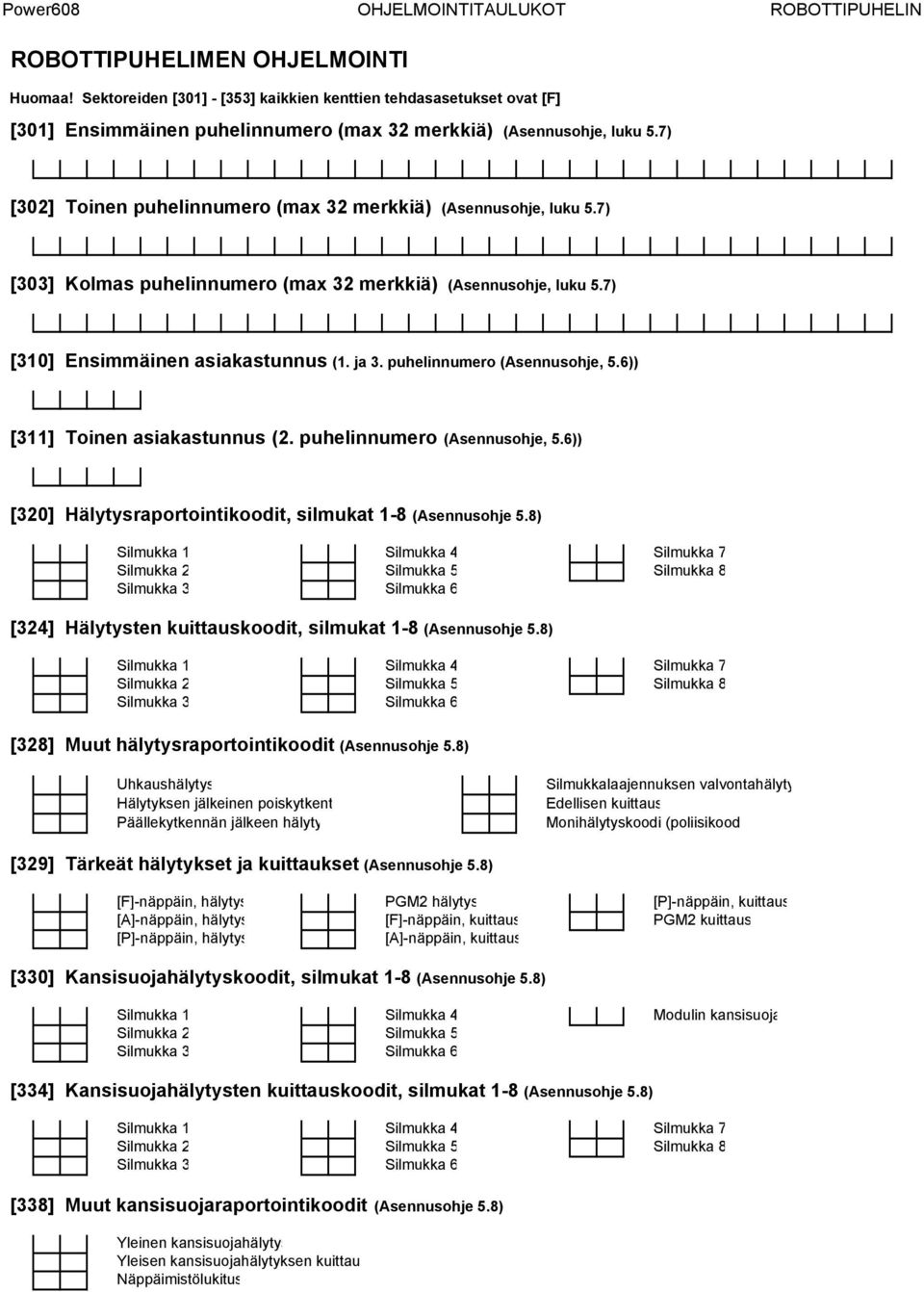

9 Power608 OHJELMOINTITAULUKOT ROBOTTIPUHELIN ROBOTTIPUHELIMEN OHJELMOINTI Huomaa! Sektoreiden [301] - [353] kaikkien kenttien tehdasasetukset ovat [F] [301] Ensimmäinen puhelinnumero (max 32 merkkiä) (Asennusohje, luku 5.7) [302] Toinen puhelinnumero (max 32 merkkiä) (Asennusohje, luku 5.7) [303] Kolmas puhelinnumero (max 32 merkkiä) (Asennusohje, luku 5.7) [310] Ensimmäinen asiakastunnus (1. ja 3. puhelinnumero (Asennusohje, 5.6)) [311] Toinen asiakastunnus (2. puhelinnumero (Asennusohje, 5.6)) [320] Hälytysraportointikoodit, silmukat 1-8 (Asennusohje 5.8) Silmukka 1 Silmukka 4 Silmukka 7 Silmukka 2 Silmukka 5 Silmukka 8 Silmukka 3 Silmukka 6 [324] Hälytysten kuittauskoodit, silmukat 1-8 (Asennusohje 5.8) Silmukka 1 Silmukka 4 Silmukka 7 Silmukka 2 Silmukka 5 Silmukka 8 Silmukka 3 Silmukka 6 [328] Muut hälytysraportointikoodit (Asennusohje 5.8) Uhkaushälytys Hälytyksen jälkeinen poiskytkent Päällekytkennän jälkeen hälyty Silmukkalaajennuksen valvontahälyty Edellisen kuittaus Monihälytyskoodi (poliisikood [329] Tärkeät hälytykset ja kuittaukset (Asennusohje 5.8) [F]-näppäin, hälytys PGM2 hälytys [P]-näppäin, kuittaus [A]-näppäin, hälytys [F]-näppäin, kuittaus PGM2 kuittaus [P]-näppäin, hälytys [A]-näppäin, kuittaus [330] Kansisuojahälytyskoodit, silmukat 1-8 (Asennusohje 5.8) Silmukka 1 Silmukka 4 Modulin kansisuoja Silmukka 2 Silmukka 5 Silmukka 3 Silmukka 6 [334] Kansisuojahälytysten kuittauskoodit, silmukat 1-8 (Asennusohje 5.8) Silmukka 1 Silmukka 4 Silmukka 7 Silmukka 2 Silmukka 5 Silmukka 8 Silmukka 3 Silmukka 6 [338] Muut kansisuojaraportointikoodit (Asennusohje 5.8) Yleinen kansisuojahälytys Yleisen kansisuojahälytyksen kuittau Näppäimistölukitus

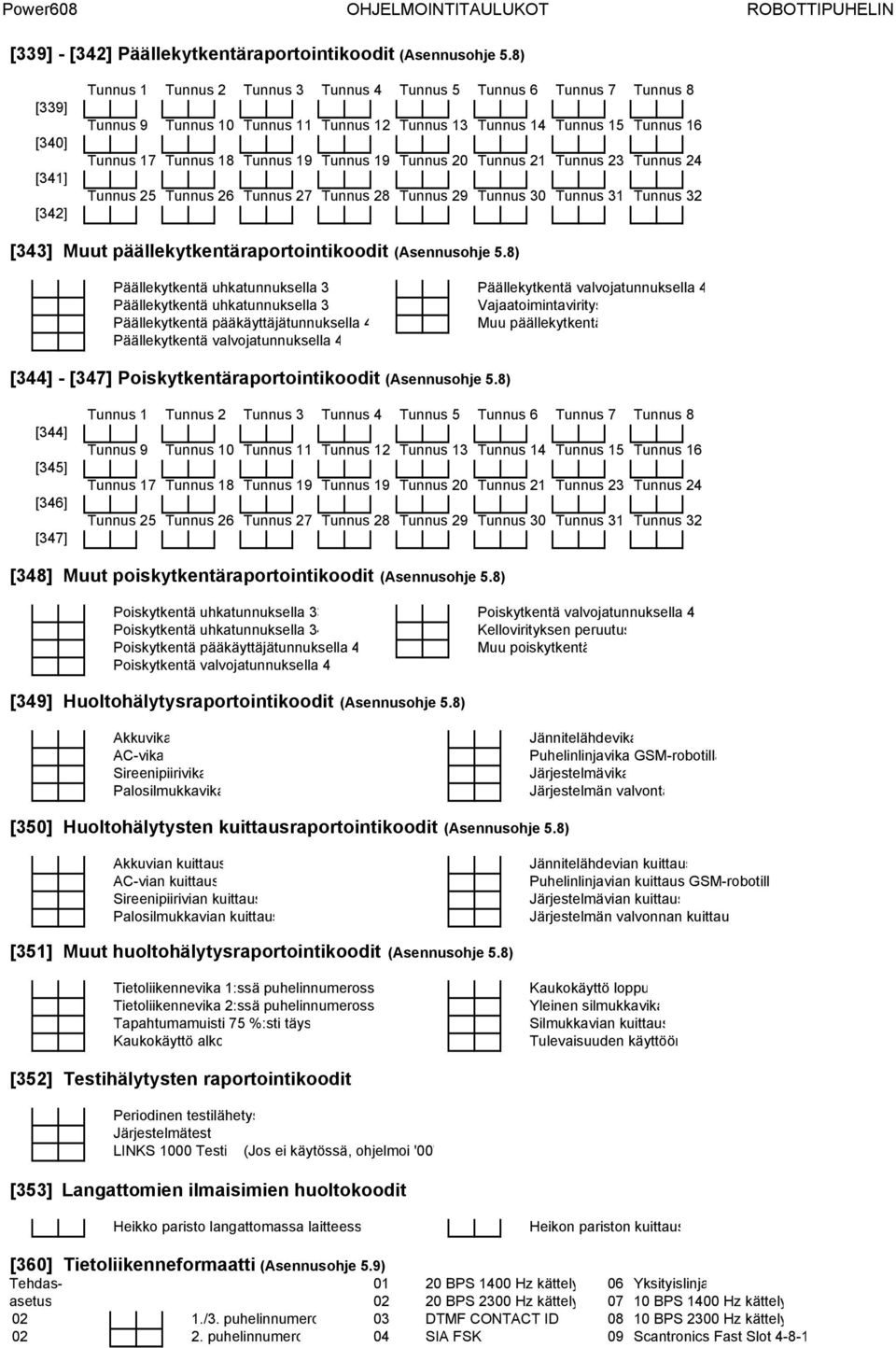

10 Power608 OHJELMOINTITAULUKOT ROBOTTIPUHELIN [339] - [342] Päällekytkentäraportointikoodit (Asennusohje 5.8) [339] [340] [341] [342] Tunnus 1 Tunnus 2 Tunnus 3 Tunnus 4 Tunnus 5 Tunnus 6 Tunnus 7 Tunnus 8 Tunnus 9 Tunnus 10 Tunnus 11 Tunnus 12 Tunnus 13 Tunnus 14 Tunnus 15 Tunnus 16 Tunnus 17 Tunnus 18 Tunnus 19 Tunnus 19 Tunnus 20 Tunnus 21 Tunnus 23 Tunnus 24 Tunnus 25 Tunnus 26 Tunnus 27 Tunnus 28 Tunnus 29 Tunnus 30 Tunnus 31 Tunnus 32 [343] Muut päällekytkentäraportointikoodit (Asennusohje 5.8) Päällekytkentä uhkatunnuksella 3 Päällekytkentä valvojatunnuksella 4 Päällekytkentä uhkatunnuksella 3 Vajaatoimintaviritys Päällekytkentä pääkäyttäjätunnuksella 4 Muu päällekytkentä Päällekytkentä valvojatunnuksella 4 [344] - [347] Poiskytkentäraportointikoodit (Asennusohje 5.8) [344] [345] [346] [347] Tunnus 1 Tunnus 2 Tunnus 3 Tunnus 4 Tunnus 5 Tunnus 6 Tunnus 7 Tunnus 8 Tunnus 9 Tunnus 10 Tunnus 11 Tunnus 12 Tunnus 13 Tunnus 14 Tunnus 15 Tunnus 16 Tunnus 17 Tunnus 18 Tunnus 19 Tunnus 19 Tunnus 20 Tunnus 21 Tunnus 23 Tunnus 24 Tunnus 25 Tunnus 26 Tunnus 27 Tunnus 28 Tunnus 29 Tunnus 30 Tunnus 31 Tunnus 32 [348] Muut poiskytkentäraportointikoodit (Asennusohje 5.8) Poiskytkentä uhkatunnuksella 33 Poiskytkentä valvojatunnuksella 4 Poiskytkentä uhkatunnuksella 34 Kellovirityksen peruutus Poiskytkentä pääkäyttäjätunnuksella 4 Muu poiskytkentä Poiskytkentä valvojatunnuksella 4 [349] Huoltohälytysraportointikoodit (Asennusohje 5.8) Akkuvika AC-vika Sireenipiirivika Palosilmukkavika Jännitelähdevika Puhelinlinjavika GSM-robotilla Järjestelmävika Järjestelmän valvonta [350] Huoltohälytysten kuittausraportointikoodit (Asennusohje 5.8) Akkuvian kuittaus AC-vian kuittaus Sireenipiirivian kuittaus Palosilmukkavian kuittaus Jännitelähdevian kuittaus Puhelinlinjavian kuittaus GSM-robotill Järjestelmävian kuittaus Järjestelmän valvonnan kuittau [351] Muut huoltohälytysraportointikoodit (Asennusohje 5.8) Tietoliikennevika 1:ssä puhelinnumeross Tietoliikennevika 2:ssä puhelinnumeross Tapahtumamuisti 75 %:sti täys Kaukokäyttö alko Kaukokäyttö loppu Yleinen silmukkavika Silmukkavian kuittaus Tulevaisuuden käyttöön [352] Testihälytysten raportointikoodit Periodinen testilähetys Järjestelmätest LINKS 1000 Testi (Jos ei käytössä, ohjelmoi '00' [353] Langattomien ilmaisimien huoltokoodit Heikko paristo langattomassa laitteess Heikon pariston kuittaus [360] Tietoliikenneformaatti (Asennusohje 5.9) Tehdas BPS 1400 Hz kättely 06 Yksityislinja asetus BPS 2300 Hz kättely BPS 1400 Hz kättely 02 1./3. puhelinnumero 03 DTMF CONTACT ID BPS 2300 Hz kättely puhelinnumero 04 SIA FSK 09 Scantronics Fast Slot 4-8-1

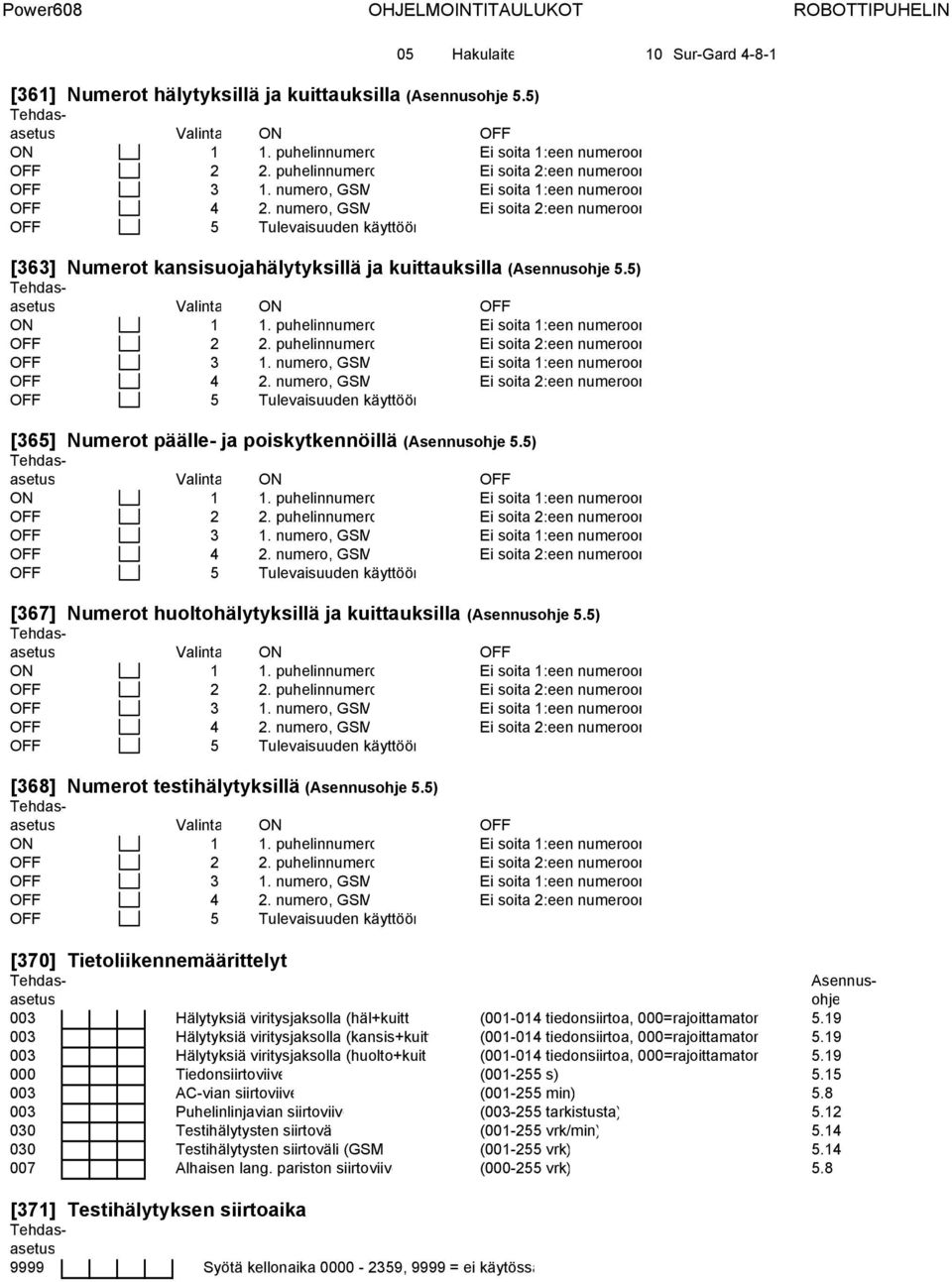

11 Power608 OHJELMOINTITAULUKOT ROBOTTIPUHELIN 05 Hakulaite 10 Sur-Gard [361] Numerot hälytyksillä ja kuittauksilla (Asennusohje 5.5) ON 1 1. puhelinnumero Ei soita 1:een numeroon OFF 2 2. puhelinnumero Ei soita 2:een numeroon OFF 3 1. numero, GSM Ei soita 1:een numeroon OFF 4 2. numero, GSM Ei soita 2:een numeroon OFF 5 Tulevaisuuden käyttöön [363] Numerot kansisuojahälytyksillä ja kuittauksilla (Asennusohje 5.5) ON 1 1. puhelinnumero Ei soita 1:een numeroon OFF 2 2. puhelinnumero Ei soita 2:een numeroon OFF 3 1. numero, GSM Ei soita 1:een numeroon OFF 4 2. numero, GSM Ei soita 2:een numeroon OFF 5 Tulevaisuuden käyttöön [365] Numerot päälle- ja poiskytkennöillä (Asennusohje 5.5) ON 1 1. puhelinnumero Ei soita 1:een numeroon OFF 2 2. puhelinnumero Ei soita 2:een numeroon OFF 3 1. numero, GSM Ei soita 1:een numeroon OFF 4 2. numero, GSM Ei soita 2:een numeroon OFF 5 Tulevaisuuden käyttöön [367] Numerot huoltohälytyksillä ja kuittauksilla (Asennusohje 5.5) ON 1 1. puhelinnumero Ei soita 1:een numeroon OFF 2 2. puhelinnumero Ei soita 2:een numeroon OFF 3 1. numero, GSM Ei soita 1:een numeroon OFF 4 2. numero, GSM Ei soita 2:een numeroon OFF 5 Tulevaisuuden käyttöön [368] Numerot testihälytyksillä (Asennusohje 5.5) ON 1 1. puhelinnumero Ei soita 1:een numeroon OFF 2 2. puhelinnumero Ei soita 2:een numeroon OFF 3 1. numero, GSM Ei soita 1:een numeroon OFF 4 2. numero, GSM Ei soita 2:een numeroon OFF 5 Tulevaisuuden käyttöön [370] Tietoliikennemäärittelyt Tehdas- Asennusasetus ohje 003 Hälytyksiä viritysjaksolla (häl+kuitt ( tiedonsiirtoa, 000=rajoittamaton Hälytyksiä viritysjaksolla (kansis+kuitt ( tiedonsiirtoa, 000=rajoittamaton Hälytyksiä viritysjaksolla (huolto+kuit ( tiedonsiirtoa, 000=rajoittamaton Tiedonsiirtoviive ( s) AC-vian siirtoviive ( min) Puhelinlinjavian siirtoviive ( tarkistusta) Testihälytysten siirtoväl ( vrk/min) Testihälytysten siirtoväli (GSM ( vrk) Alhaisen lang. pariston siirtoviive ( vrk) 5.8 [371] Testihälytyksen siirtoaika 9999 Syötä kellonaika , 9999 = ei käytössä

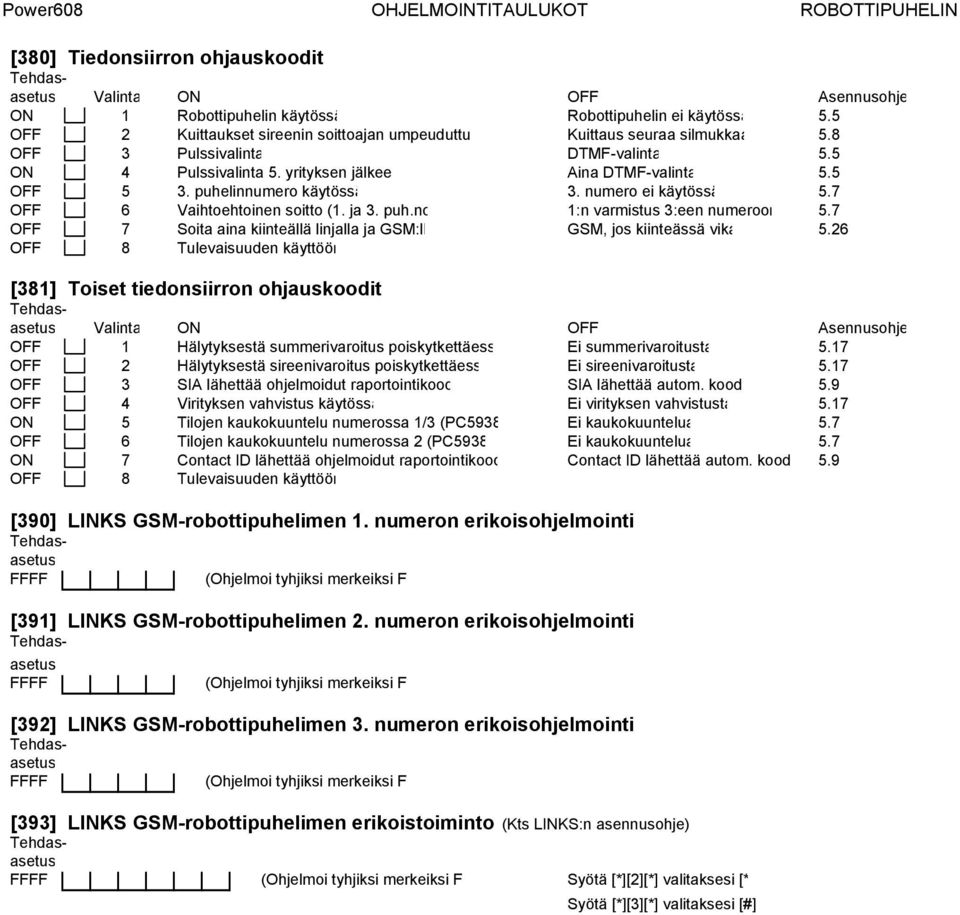

12 Power608 OHJELMOINTITAULUKOT ROBOTTIPUHELIN [380] Tiedonsiirron ohjauskoodit Asennusohje ON 1 Robottipuhelin käytössä Robottipuhelin ei käytössä 5.5 OFF 2 Kuittaukset sireenin soittoajan umpeuduttu Kuittaus seuraa silmukkaa 5.8 OFF 3 Pulssivalinta DTMF-valinta 5.5 ON 4 Pulssivalinta 5. yrityksen jälkee Aina DTMF-valinta 5.5 OFF 5 3. puhelinnumero käytössä 3. numero ei käytössä 5.7 OFF 6 Vaihtoehtoinen soitto (1. ja 3. puh.no 1:n varmistus 3:een numeroon 5.7 OFF 7 Soita aina kiinteällä linjalla ja GSM:ll GSM, jos kiinteässä vika 5.26 OFF 8 Tulevaisuuden käyttöön [381] Toiset tiedonsiirron ohjauskoodit Asennusohje OFF 1 Hälytyksestä summerivaroitus poiskytkettäess Ei summerivaroitusta 5.17 OFF 2 Hälytyksestä sireenivaroitus poiskytkettäess Ei sireenivaroitusta 5.17 OFF 3 SIA lähettää ohjelmoidut raportointikood SIA lähettää autom. kood 5.9 OFF 4 Virityksen vahvistus käytössä Ei virityksen vahvistusta 5.17 ON 5 Tilojen kaukokuuntelu numerossa 1/3 (PC5938 Ei kaukokuuntelua 5.7 OFF 6 Tilojen kaukokuuntelu numerossa 2 (PC5938 Ei kaukokuuntelua 5.7 ON 7 Contact ID lähettää ohjelmoidut raportointikood Contact ID lähettää autom. kood 5.9 OFF 8 Tulevaisuuden käyttöön [390] LINKS GSM-robottipuhelimen 1. numeron erikoisohjelmointi FFFF (Ohjelmoi tyhjiksi merkeiksi F [391] LINKS GSM-robottipuhelimen 2. numeron erikoisohjelmointi FFFF (Ohjelmoi tyhjiksi merkeiksi F [392] LINKS GSM-robottipuhelimen 3. numeron erikoisohjelmointi FFFF (Ohjelmoi tyhjiksi merkeiksi F [393] LINKS GSM-robottipuhelimen erikoistoiminto (Kts LINKS:n asennusohje) FFFF (Ohjelmoi tyhjiksi merkeiksi F Syötä [*][2][*] valitaksesi [* Syötä [*][3][*] valitaksesi [#]

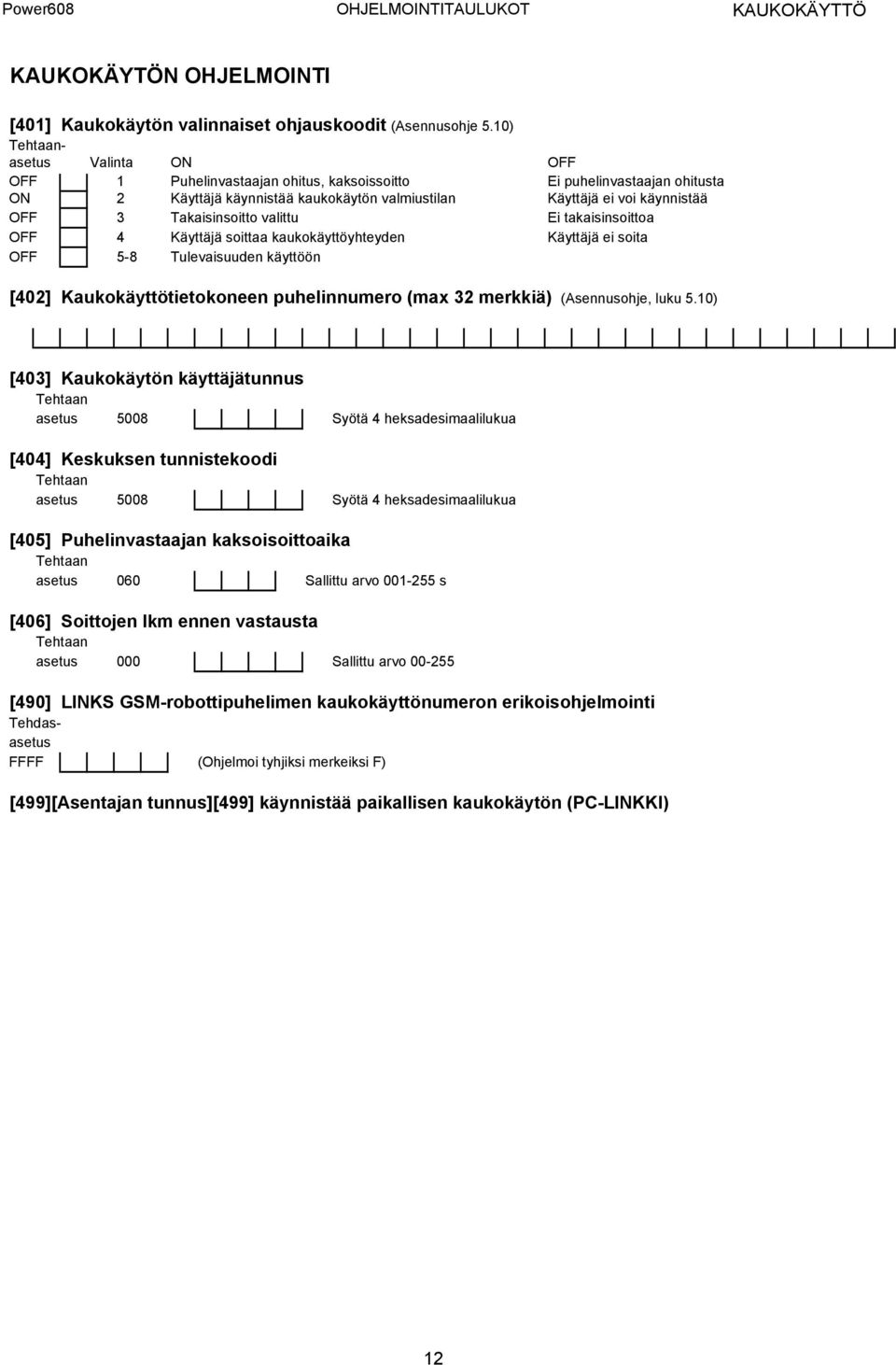

13 Power608 OHJELMOINTITAULUKOT KAUKOKÄYTTÖ KAUKOKÄYTÖN OHJELMOINTI [401] Kaukokäytön valinnaiset ohjauskoodit (Asennusohje 5.10) OFF 1 Puhelinvastaajan ohitus, kaksoissoitto Ei puhelinvastaajan ohitusta ON 2 Käyttäjä käynnistää kaukokäytön valmiustilan Käyttäjä ei voi käynnistää OFF 3 Takaisinsoitto valittu Ei takaisinsoittoa OFF 4 Käyttäjä soittaa kaukokäyttöyhteyden Käyttäjä ei soita OFF 5-8 Tulevaisuuden käyttöön [402] Kaukokäyttötietokoneen puhelinnumero (max 32 merkkiä) (Asennusohje, luku 5.10) [403] Kaukokäytön käyttäjätunnus Tehtaan asetus 5008 Syötä 4 heksadesimaalilukua [404] Keskuksen tunnistekoodi Tehtaan asetus 5008 Syötä 4 heksadesimaalilukua [405] Puhelinvastaajan kaksoisoittoaika Tehtaan asetus 060 Sallittu arvo s [406] Soittojen lkm ennen vastausta Tehtaan asetus 000 Sallittu arvo [490] LINKS GSM-robottipuhelimen kaukokäyttönumeron erikoisohjelmointi FFFF (Ohjelmoi tyhjiksi merkeiksi F) [499][Asentajan tunnus][499] käynnistää paikallisen kaukokäytön (PC-LINKKI) 12

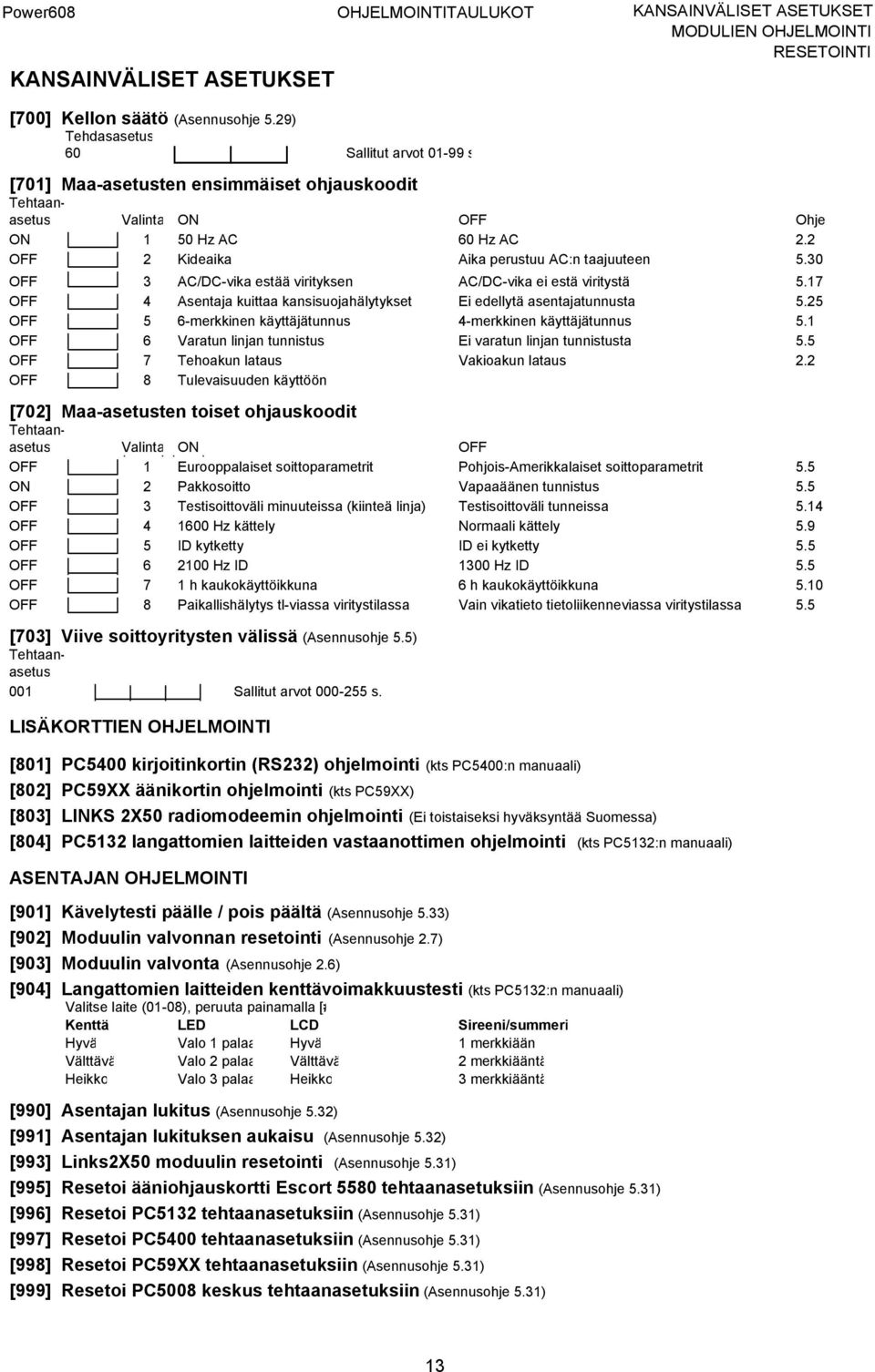

14 Power608 OHJELMOINTITAULUKOT KANSAINVÄLISET ASETUKSET MODULIEN OHJELMOINTI RESETOINTI KANSAINVÄLISET ASETUKSET [700] Kellon säätö (Asennusohje 5.29) 60 Sallitut arvot s [701] Maa-asetusten ensimmäiset ohjauskoodit Ohje ON 1 50 Hz AC 60 Hz AC 2.2 OFF 2 Kideaika Aika perustuu AC:n taajuuteen 5.30 OFF 3 AC/DC-vika estää virityksen AC/DC-vika ei estä viritystä 5.17 OFF 4 Asentaja kuittaa kansisuojahälytykset Ei edellytä asentajatunnusta 5.25 OFF 5 6-merkkinen käyttäjätunnus 4-merkkinen käyttäjätunnus 5.1 OFF 6 Varatun linjan tunnistus Ei varatun linjan tunnistusta 5.5 OFF 7 Tehoakun lataus Vakioakun lataus 2.2 OFF 8 Tulevaisuuden käyttöön [702] Maa-asetusten toiset ohjauskoodit OFF 1 Eurooppalaiset soittoparametrit Pohjois-Amerikkalaiset soittoparametrit 5.5 ON 2 Pakkosoitto Vapaaäänen tunnistus 5.5 OFF 3 Testisoittoväli minuuteissa (kiinteä linja) Testisoittoväli tunneissa 5.14 OFF Hz kättely Normaali kättely 5.9 OFF 5 ID kytketty ID ei kytketty 5.5 OFF Hz ID 1300 Hz ID 5.5 OFF 7 1 h kaukokäyttöikkuna 6 h kaukokäyttöikkuna 5.10 OFF 8 Paikallishälytys tl-viassa viritystilassa Vain vikatieto tietoliikenneviassa viritystilassa 5.5 [703] Viive soittoyritysten välissä (Asennusohje 5.5) 001 Sallitut arvot s. LISÄKORTTIEN OHJELMOINTI [801] PC5400 kirjoitinkortin (RS232) ohjelmointi (kts PC5400:n manuaali) [802] PC59XX äänikortin ohjelmointi (kts PC59XX) [803] LINKS 2X50 radiomodeemin ohjelmointi (Ei toistaiseksi hyväksyntää Suomessa) [804] PC5132 langattomien laitteiden vastaanottimen ohjelmointi (kts PC5132:n manuaali) ASENTAJAN OHJELMOINTI [901] Kävelytesti päälle / pois päältä (Asennusohje 5.33) [902] Moduulin valvonnan resetointi (Asennusohje 2.7) [903] Moduulin valvonta (Asennusohje 2.6) [904] Langattomien laitteiden kenttävoimakkuustesti (kts PC5132:n manuaali) Valitse laite (01-08), peruuta painamalla [# Kenttä LED LCD Sireeni/summeri Hyvä Valo 1 palaa Hyvä 1 merkkiään Välttävä Valo 2 palaa Välttävä 2 merkkiääntä Heikko Valo 3 palaa Heikko 3 merkkiääntä [990] Asentajan lukitus (Asennusohje 5.32) [991] Asentajan lukituksen aukaisu (Asennusohje 5.32) [993] Links2X50 moduulin resetointi (Asennusohje 5.31) [995] Resetoi ääniohjauskortti Escort 5580 tehtaanasetuksiin (Asennusohje 5.31) [996] Resetoi PC5132 tehtaanasetuksiin (Asennusohje 5.31) [997] Resetoi PC5400 tehtaanasetuksiin (Asennusohje 5.31) [998] Resetoi PC59XX tehtaanasetuksiin (Asennusohje 5.31) [999] Resetoi PC5008 keskus tehtaanasetuksiin (Asennusohje 5.31) 13

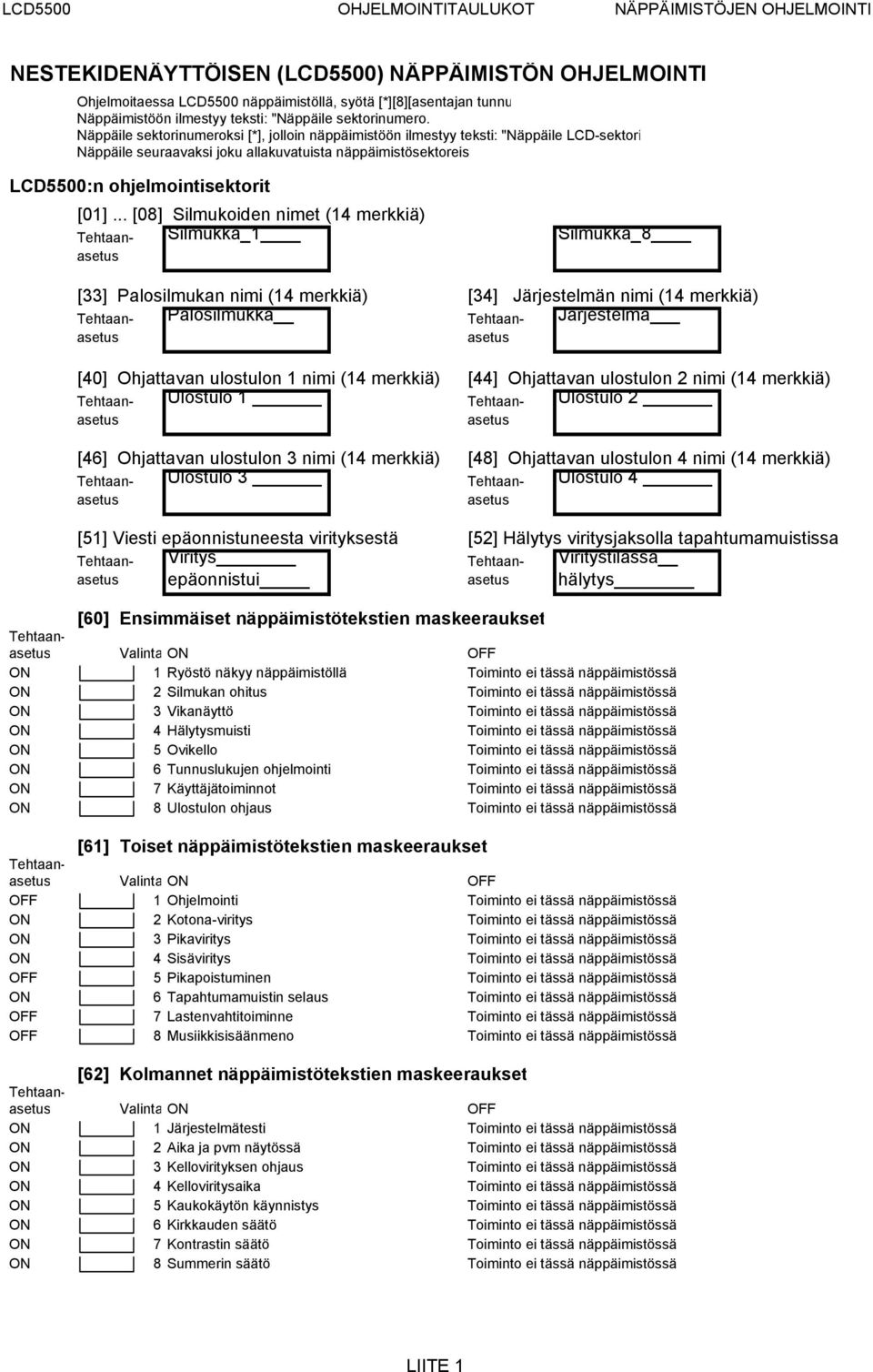

15 LCD5500 OHJELMOINTITAULUKOT NÄPPÄIMISTÖJEN OHJELMOINTI NESTEKIDENÄYTTÖISEN (LCD5500) NÄPPÄIMISTÖN OHJELMOINTI Ohjelmoitaessa LCD5500 näppäimistöllä, syötä [*][8][asentajan tunnu Näppäimistöön ilmestyy teksti: "Näppäile sektorinumero. Näppäile sektorinumeroksi [*], jolloin näppäimistöön ilmestyy teksti: "Näppäile LCD-sektori Näppäile seuraavaksi joku allakuvatuista näppäimistösektoreis LCD5500:n ohjelmointisektorit [01]... [08] Silmukoiden nimet (14 merkkiä) Silmukka_1 Silmukka_8 [33] Palosilmukan nimi (14 merkkiä) [34] Järjestelmän nimi (14 merkkiä) Palosilmukka Järjestelmä [40] Ohjattavan ulostulon 1 nimi (14 merkkiä) [44] Ohjattavan ulostulon 2 nimi (14 merkkiä) Ulostulo 1 Ulostulo 2 [46] Ohjattavan ulostulon 3 nimi (14 merkkiä) [48] Ohjattavan ulostulon 4 nimi (14 merkkiä) Ulostulo 3 Ulostulo 4 [60] Ensimmäiset näppäimistötekstien maskeeraukset [51] Viesti epäonnistuneesta virityksestä [52] Hälytys viritysjaksolla tapahtumamuistissa Viritys Viritystilassa epäonnistui hälytys ON 1 Ryöstö näkyy näppäimistöllä Toiminto ei tässä näppäimistössä ON 2 Silmukan ohitus Toiminto ei tässä näppäimistössä ON 3 Vikanäyttö Toiminto ei tässä näppäimistössä ON 4 Hälytysmuisti Toiminto ei tässä näppäimistössä ON 5 Ovikello Toiminto ei tässä näppäimistössä ON 6 Tunnuslukujen ohjelmointi Toiminto ei tässä näppäimistössä ON 7 Käyttäjätoiminnot Toiminto ei tässä näppäimistössä ON 8 Ulostulon ohjaus Toiminto ei tässä näppäimistössä [61] Toiset näppäimistötekstien maskeeraukset OFF 1 Ohjelmointi Toiminto ei tässä näppäimistössä ON 2 Kotona-viritys Toiminto ei tässä näppäimistössä ON 3 Pikaviritys Toiminto ei tässä näppäimistössä ON 4 Sisäviritys Toiminto ei tässä näppäimistössä OFF 5 Pikapoistuminen Toiminto ei tässä näppäimistössä ON 6 Tapahtumamuistin selaus Toiminto ei tässä näppäimistössä OFF 7 Lastenvahtitoiminne Toiminto ei tässä näppäimistössä OFF 8 Musiikkisisäänmeno Toiminto ei tässä näppäimistössä [62] Kolmannet näppäimistötekstien maskeeraukset ON 1 Järjestelmätesti Toiminto ei tässä näppäimistössä ON 2 Aika ja pvm näytössä Toiminto ei tässä näppäimistössä ON 3 Kellovirityksen ohjaus Toiminto ei tässä näppäimistössä ON 4 Kelloviritysaika Toiminto ei tässä näppäimistössä ON 5 Kaukokäytön käynnistys Toiminto ei tässä näppäimistössä ON 6 Kirkkauden säätö Toiminto ei tässä näppäimistössä ON 7 Kontrastin säätö Toiminto ei tässä näppäimistössä ON 8 Summerin säätö Toiminto ei tässä näppäimistössä LIITE 1

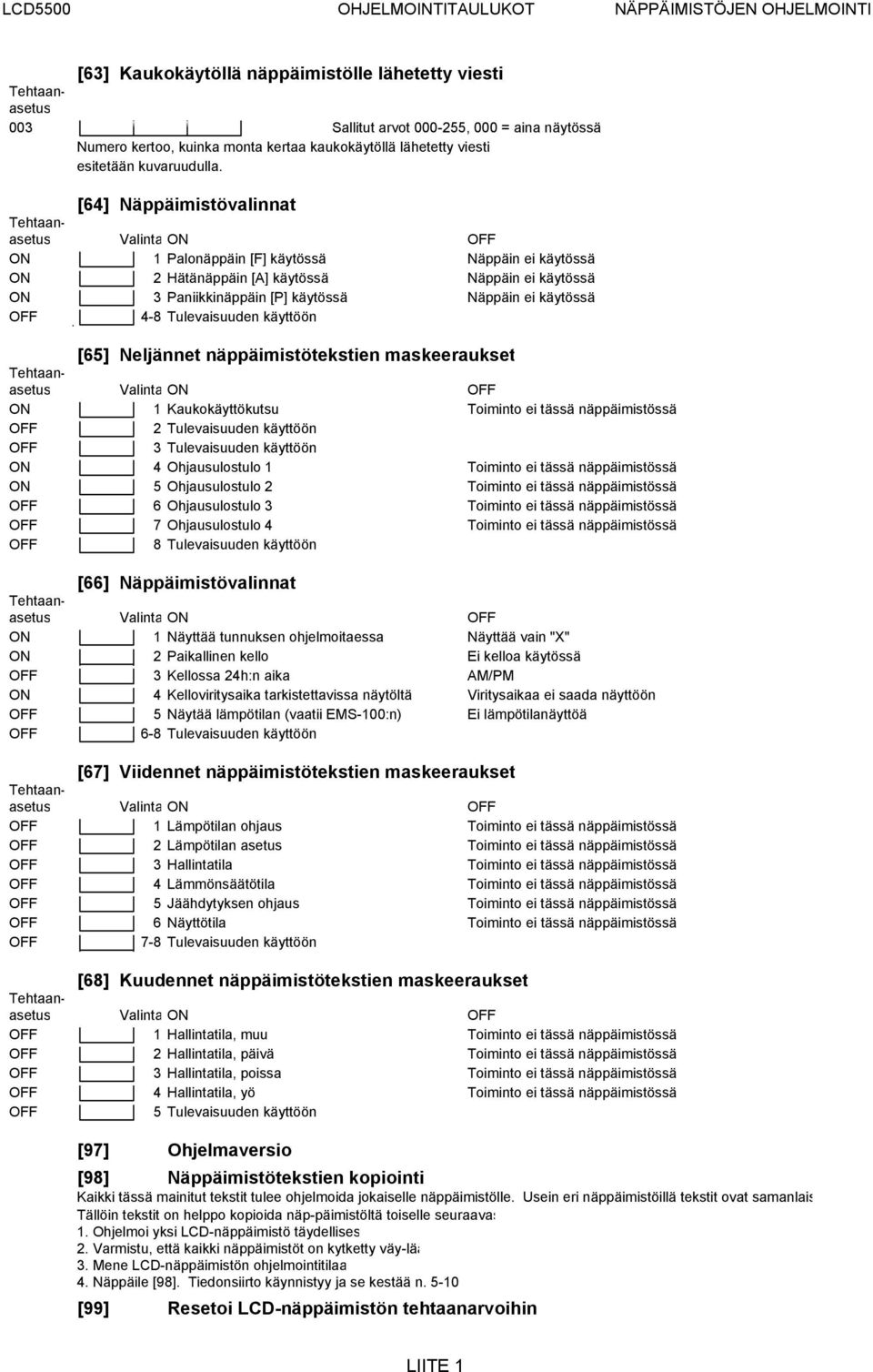

16 LCD5500 OHJELMOINTITAULUKOT NÄPPÄIMISTÖJEN OHJELMOINTI [63] Kaukokäytöllä näppäimistölle lähetetty viesti 003 Sallitut arvot , 000 = aina näytössä Numero kertoo, kuinka monta kertaa kaukokäytöllä lähetetty viesti esitetään kuvaruudulla. [64] Näppäimistövalinnat ON 1 Palonäppäin [F] käytössä Näppäin ei käytössä ON 2 Hätänäppäin [A] käytössä Näppäin ei käytössä ON 3 Paniikkinäppäin [P] käytössä Näppäin ei käytössä OFF 4-8 Tulevaisuuden käyttöön [65] Neljännet näppäimistötekstien maskeeraukset ON 1 Kaukokäyttökutsu Toiminto ei tässä näppäimistössä OFF 2 Tulevaisuuden käyttöön OFF 3 Tulevaisuuden käyttöön ON 4 Ohjausulostulo 1 Toiminto ei tässä näppäimistössä ON 5 Ohjausulostulo 2 Toiminto ei tässä näppäimistössä OFF 6 Ohjausulostulo 3 Toiminto ei tässä näppäimistössä OFF 7 Ohjausulostulo 4 Toiminto ei tässä näppäimistössä OFF 8 Tulevaisuuden käyttöön [66] Näppäimistövalinnat ON 1 Näyttää tunnuksen ohjelmoitaessa Näyttää vain "X" ON 2 Paikallinen kello Ei kelloa käytössä OFF 3 Kellossa 24h:n aika AM/PM ON 4 Kelloviritysaika tarkistettavissa näytöltä Viritysaikaa ei saada näyttöön OFF 5 Näytää lämpötilan (vaatii EMS-100:n) Ei lämpötilanäyttöä OFF 6-8 Tulevaisuuden käyttöön [67] Viidennet näppäimistötekstien maskeeraukset OFF 1 Lämpötilan ohjaus Toiminto ei tässä näppäimistössä OFF 2 Lämpötilan asetus Toiminto ei tässä näppäimistössä OFF 3 Hallintatila Toiminto ei tässä näppäimistössä OFF 4 Lämmönsäätötila Toiminto ei tässä näppäimistössä OFF 5 Jäähdytyksen ohjaus Toiminto ei tässä näppäimistössä OFF 6 Näyttötila Toiminto ei tässä näppäimistössä OFF 7-8 Tulevaisuuden käyttöön [68] Kuudennet näppäimistötekstien maskeeraukset OFF 1 Hallintatila, muu Toiminto ei tässä näppäimistössä OFF 2 Hallintatila, päivä Toiminto ei tässä näppäimistössä OFF 3 Hallintatila, poissa Toiminto ei tässä näppäimistössä OFF 4 Hallintatila, yö Toiminto ei tässä näppäimistössä OFF 5 Tulevaisuuden käyttöön [97] Ohjelmaversio [98] Näppäimistötekstien kopiointi Kaikki tässä mainitut tekstit tulee ohjelmoida jokaiselle näppäimistölle. Usein eri näppäimistöillä tekstit ovat samanlais Tällöin tekstit on helppo kopioida näp-päimistöltä toiselle seuraavas 1. Ohjelmoi yksi LCD-näppäimistö täydellises 2. Varmistu, että kaikki näppäimistöt on kytketty väy-lää 3. Mene LCD-näppäimistön ohjelmointitilaa 4. Näppäile [98]. Tiedonsiirto käynnistyy ja se kestää n [99] Resetoi LCD-näppäimistön tehtaanarvoihin LIITE 1

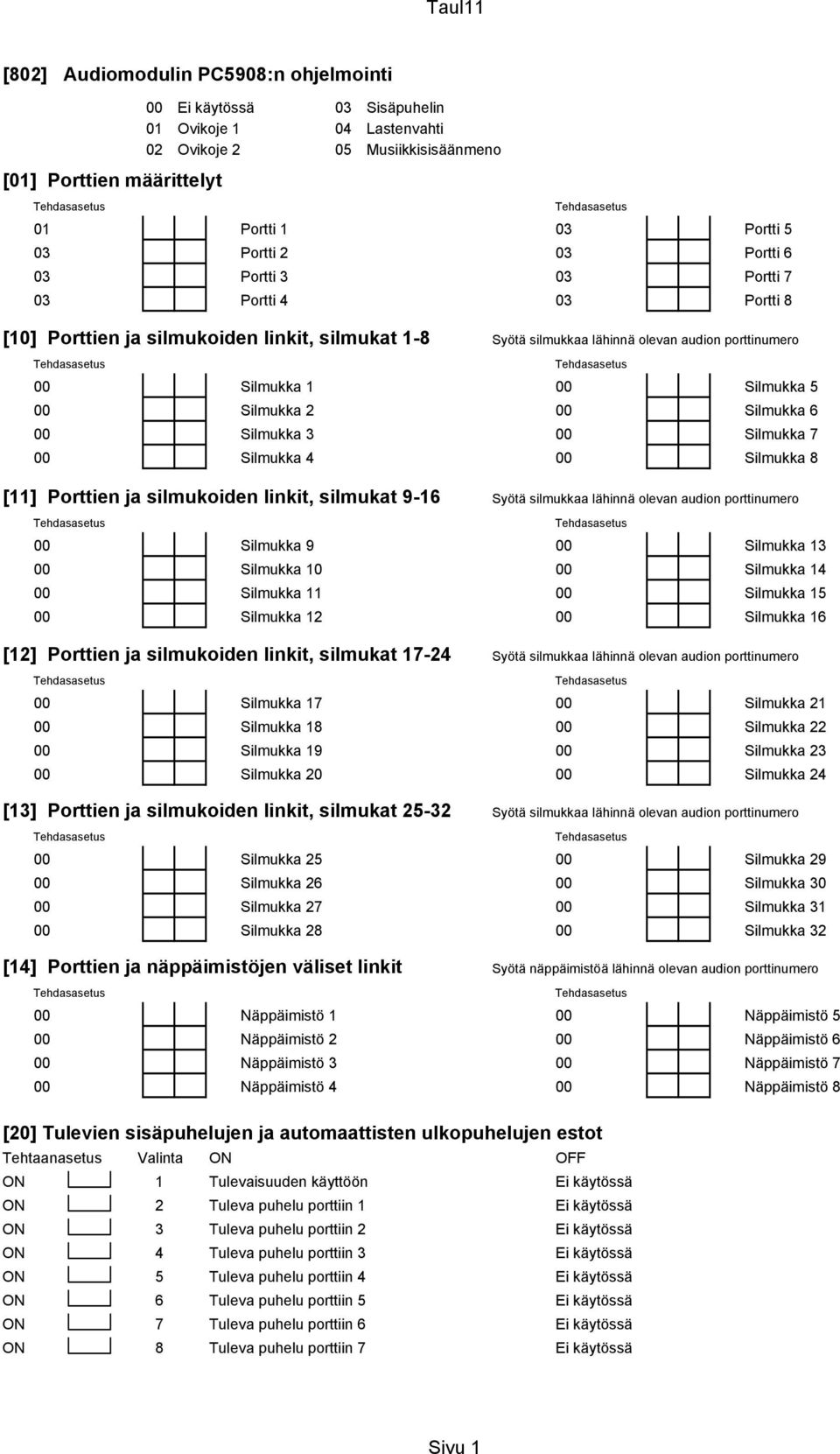

17 Taul11 [802] Audiomodulin PC5908:n ohjelmointi [01] Porttien määrittelyt 00 Ei käytössä 03 Sisäpuhelin 01 Ovikoje 1 04 Lastenvahti 02 Ovikoje 2 05 Musiikkisisäänmeno 01 Portti 1 03 Portti 5 03 Portti 2 03 Portti 6 03 Portti 3 03 Portti 7 03 Portti 4 03 Portti 8 [10] Porttien ja silmukoiden linkit, silmukat 1-8 Syötä silmukkaa lähinnä olevan audion porttinumero 00 Silmukka 1 00 Silmukka 5 00 Silmukka 2 00 Silmukka 6 00 Silmukka 3 00 Silmukka 7 00 Silmukka 4 00 Silmukka 8 [11] Porttien ja silmukoiden linkit, silmukat 9-16 Syötä silmukkaa lähinnä olevan audion porttinumero 00 Silmukka 9 00 Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka 16 [12] Porttien ja silmukoiden linkit, silmukat Syötä silmukkaa lähinnä olevan audion porttinumero 00 Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka 24 [13] Porttien ja silmukoiden linkit, silmukat Syötä silmukkaa lähinnä olevan audion porttinumero 00 Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka Silmukka 32 [14] Porttien ja näppäimistöjen väliset linkit Syötä näppäimistöä lähinnä olevan audion porttinumero 00 Näppäimistö 1 00 Näppäimistö 5 00 Näppäimistö 2 00 Näppäimistö 6 00 Näppäimistö 3 00 Näppäimistö 7 00 Näppäimistö 4 00 Näppäimistö 8 [20] Tulevien sisäpuhelujen ja automaattisten ulkopuhelujen estot ON 1 Tulevaisuuden käyttöön Ei käytössä ON 2 Tuleva puhelu porttiin 1 Ei käytössä ON 3 Tuleva puhelu porttiin 2 Ei käytössä ON 4 Tuleva puhelu porttiin 3 Ei käytössä ON 5 Tuleva puhelu porttiin 4 Ei käytössä ON 6 Tuleva puhelu porttiin 5 Ei käytössä ON 7 Tuleva puhelu porttiin 6 Ei käytössä ON 8 Tuleva puhelu porttiin 7 Ei käytössä Sivu 1

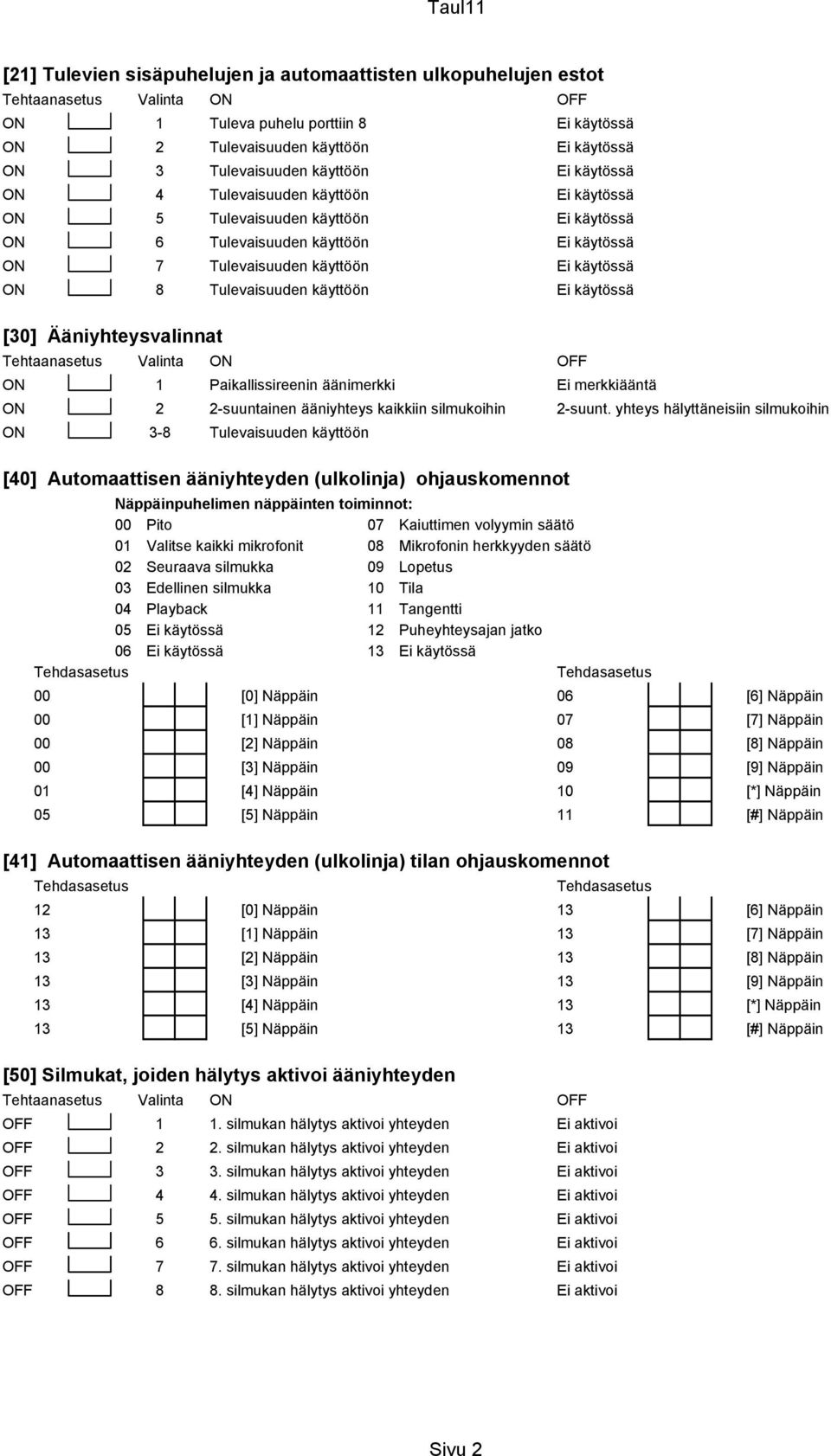

18 Taul11 [21] Tulevien sisäpuhelujen ja automaattisten ulkopuhelujen estot ON 1 Tuleva puhelu porttiin 8 Ei käytössä ON 2 Tulevaisuuden käyttöön Ei käytössä ON 3 Tulevaisuuden käyttöön Ei käytössä ON 4 Tulevaisuuden käyttöön Ei käytössä ON 5 Tulevaisuuden käyttöön Ei käytössä ON 6 Tulevaisuuden käyttöön Ei käytössä ON 7 Tulevaisuuden käyttöön Ei käytössä ON 8 Tulevaisuuden käyttöön Ei käytössä [30] Ääniyhteysvalinnat ON 1 Paikallissireenin äänimerkki Ei merkkiääntä ON 2 2-suuntainen ääniyhteys kaikkiin silmukoihin 2-suunt. yhteys hälyttäneisiin silmukoihin ON 3-8 Tulevaisuuden käyttöön [40] Automaattisen ääniyhteyden (ulkolinja) ohjauskomennot Näppäinpuhelimen näppäinten toiminnot: 00 Pito 07 Kaiuttimen volyymin säätö 01 Valitse kaikki mikrofonit 08 Mikrofonin herkkyyden säätö 02 Seuraava silmukka 09 Lopetus 03 Edellinen silmukka 10 Tila 04 Playback 11 Tangentti 05 Ei käytössä 12 Puheyhteysajan jatko 06 Ei käytössä 13 Ei käytössä 00 [0] Näppäin 06 [6] Näppäin 00 [1] Näppäin 07 [7] Näppäin 00 [2] Näppäin 08 [8] Näppäin 00 [3] Näppäin 09 [9] Näppäin 01 [4] Näppäin 10 [*] Näppäin 05 [5] Näppäin 11 [#] Näppäin [41] Automaattisen ääniyhteyden (ulkolinja) tilan ohjauskomennot 12 [0] Näppäin 13 [6] Näppäin 13 [1] Näppäin 13 [7] Näppäin 13 [2] Näppäin 13 [8] Näppäin 13 [3] Näppäin 13 [9] Näppäin 13 [4] Näppäin 13 [*] Näppäin 13 [5] Näppäin 13 [#] Näppäin [50] Silmukat, joiden hälytys aktivoi ääniyhteyden OFF 1 1. silmukan hälytys aktivoi yhteyden Ei aktivoi OFF 2 2. silmukan hälytys aktivoi yhteyden Ei aktivoi OFF 3 3. silmukan hälytys aktivoi yhteyden Ei aktivoi OFF 4 4. silmukan hälytys aktivoi yhteyden Ei aktivoi OFF 5 5. silmukan hälytys aktivoi yhteyden Ei aktivoi OFF 6 6. silmukan hälytys aktivoi yhteyden Ei aktivoi OFF 7 7. silmukan hälytys aktivoi yhteyden Ei aktivoi OFF 8 8. silmukan hälytys aktivoi yhteyden Ei aktivoi Sivu 2

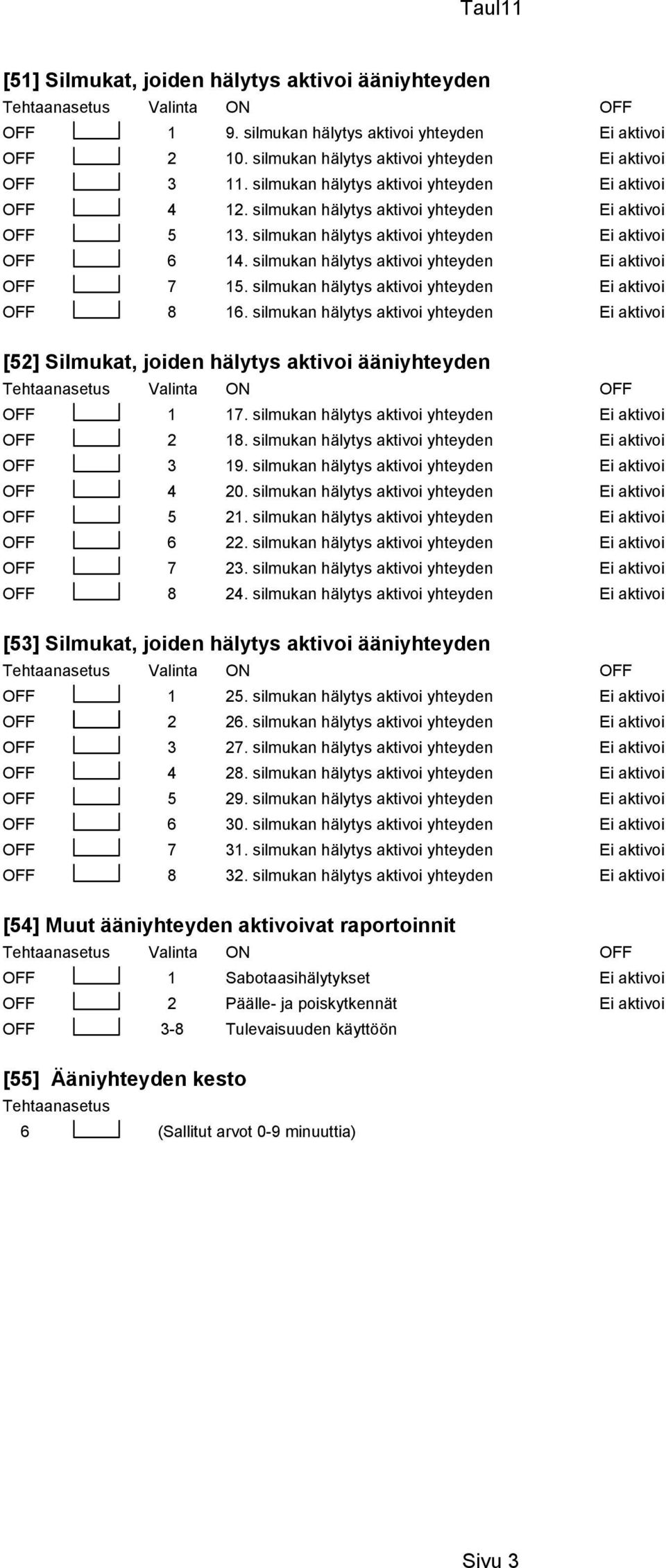

19 Taul11 [51] Silmukat, joiden hälytys aktivoi ääniyhteyden OFF 1 9. silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi [52] Silmukat, joiden hälytys aktivoi ääniyhteyden OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi [53] Silmukat, joiden hälytys aktivoi ääniyhteyden OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi OFF silmukan hälytys aktivoi yhteyden Ei aktivoi [54] Muut ääniyhteyden aktivoivat raportoinnit OFF 1 Sabotaasihälytykset Ei aktivoi OFF 2 Päälle- ja poiskytkennät Ei aktivoi OFF 3-8 Tulevaisuuden käyttöön [55] Ääniyhteyden kesto 6 (Sallitut arvot 0-9 minuuttia) Sivu 3
