Matrix 6. Valmistaja:

Koko: px
Aloita esitys sivulta:

Download "Matrix 6. Valmistaja:"

Transkriptio

1

2 Valmistaja: TAKUU Tämä tuote myydään normaaleilla takuuehdoillamme, joiden mukaisesti sillä on kahden vuoden takuu valmistusvirheiden osalta. Jatkuvan tuotekehityksen nimissä Pyronix varaa oikeuden teknisten tietojen muuttamiseen siitä ennalta ilmoittamatta. 2

3 Sisällysluettelo OSA 1 - TEKNISET TIEDOT OSA 2 - TOIMINTATILAT OSA 3 - ASENNUSMENETTELY... 7 OSA 4 - TURVALLISUUS OSA 5 - ICON & LED KÄYTTÖLAITTEIDEN SYMBOLIT JA ILMAISIMET Käyttölaitteiden painikkeet ja niiden toiminnot Icon LCD näyttö OSA 6 - JÄRJESTELMÄN OHJELMOINTI Asentajatilaan kirjautuminen / poistuminen Asentajatilaan kirjautuminen Asentajatilasta poistuminen Asentajakoodin vaihtaminen Globaalit järjestelmävalinnat Järjestelmävalinnat Järjestelmävalinnat Järjestelmävalinnat Silmukoiden konfigurointi Silmukkatyypit Silmukkamääreet Silmukoiden konfigurointi, kytkentätila A Silmukoiden konfigurointi, kytkentätila B Silmukoiden hälytyskoskettimien napaisuuden konfigurointi Silmukoiden vastusvalvonnan konfigurointi Käyttäjäkoodit ja käyttäjämääreet Käyttäjäkoodien ohjelmointi Kytkentävaihtoehdot Kytkentävaihtoehdot kytkentätilassa A Kytkentävaihtoehdot kytkentätilassa B Avainkytkimen kytkentätilan osoittaminen Uudelleenkytkentöjen määrä Järjestelmän ajastimet Sireeniaika Sireeniajan viive Sisääntuloviive Poistumisviive Lopullinen poistumisviive Automaattinen päällekytkentä, kun kiinteistössä ei ole toimintaa Verkkojännitekatkoksen varoitus- ja raportointiviive Puhelinlinjakatkoksen varoitus- ja raportointiviive Vuorokauden viimeisen minuutin sekunnit Ohjelmoitavat lähdöt Seurattava silmukka PGM-tyyppi PGM1:lle PGM-tyyppi PGM2:lle PGM-tyyppi PGM3:lle PGM 4 (sireeni)

4 OSA 7 TIETOLIIKENTEEN OHJELMOINTI Digitaalinen robottimodeemi Tunnistuskoodin (A/C) ohjelmointi Lähetys- ja vastaanottokoodi Robottimodeemin ohjelmointi Koesoittoaika Koesoittoväli Koesoittojärjestys Raportointimuodot Puhelinnumeron 1 tietoliikennemuoto Puhelinnumeron 2 tietoliikennemuoto Puhelinnumero 1, CMS-numero Puhelinnumero 2, CMS-numero Puhelinnumero 3, puheviestinumero Lähetysvaihtoehdot Tapahtumien lähetysvaihtoehdot järjestelmä poiskytkettynä Tapahtumien lähetys kytkentätilassa A Tapahtumien lähetys kytkentätilassa B Kuitattujen tapahtumien lähetysvaihtoehdot Puheviestien määrä Ryhmäraportointijärjestys Murtohälytysten soittojärjestys Ryöstöhälytysten soittojärjestys Palohälytysten soittojärjestys Päälle/pois-raportoinnin soittojärjestys Huoltoilmoituksen soittojärjestys Hätäkutsun soittojärjestys Puheviestien ohjelmointi Murtohälytyksen puheviesti Ryöstöhälytyksen puheviesti Palohälytyksen puheviesti Huoltoilmoituksen puheviesti Poiskytkennän puheviesti Päällekytkennän puheviesti Hätäkutsun puheviesti OSA 8 TAPAHTUMALOKI JA HUOLTO Tapahtumalokin katselu Asentajakoodin NVM-palautus tehdasasetukseen Ohjelmoitavien lähtöjen testaus Kävelytesti Tietojen lähetys ja vastaanotto paikallisesti RS232-liitännän kautta Lokitietojen taulukko OSA 9 HYÖDYLLISIÄ KYTKENTÄKAAVIOITA Matrix 6:n piirikortti ja liitännät Matrix 6 ja lisälaitteet DEOL, SEOL ja NC/NO silmukoiden kytkentä OSA 10 OHJELMOINTIKOODIEN PIKAOPAS SILMUKOIDEN OHJELMOINTITAULUKKO

5 Osa 1: Tekniset tiedot SILMUKAT Silmukoiden virta - Silmukoiden aktivointivastus - Silmukoiden aktivointiajastin - 0,54 ma - maksimi 6,9 kohm - minimi 0,35 s PGM-LÄHDÖT PGM1 = RELEKOSKETTIMET (suurin kytkentäjännite: 125V AC, 60 V DC; maksimivirta: 1A) PGM2 = 250mA PGM3 = 250mA PGM4 (BELL -) = 500mA ULKOINEN TASAVIRTASYÖTTÖ VIRRANKULUTUS (ILMAN KÄYTTÖLAITTEITA) Vain piirikortti Säädetty 13,8 V DC 60mA DIGITAALINEN ROBOTTIMODEEMI Puhelinlinjan valvonta - Puhelimen kytkentä - Robottimodeemi - Ukkossuojaus - TEHOLÄHDE Jännite - Matalajännitelähtö - Maksimivirta käyttölaitteineen - Maksimivirta ulkoisille laitteille, pois lukien akku - Sulakesuojaus - Kyllä tilailmaisulla Sallii toisen puhelimen linjalle Analoginen puhelinlinja Tehokas ukkossuojaus 6,75kV/125 A 17 V AC 13,8 V DC 1,25 A 0,8 A Dataväylä + AUX-matalajännitelähtö 1 A nopea MUUNTAJA 120 V AC KÄYTTÖJÄNNITTEELLE Ensiö Toisio 120V AC, 60Hz, 50W 16,5V AC, 40VA MUUNTAJA 230 V AC KÄYTTÖJÄNNITTEELLE Ensiö 230V AC, 50Hz, 20w min Toisio - 17V AC, 1,25A AKKU Tyyppi Latauksen alkamispiste Akkukapasiteetti BAT-liittimien suojaus - MEKAANISET TIEDOT Mitat - Materiaali ja väri YMPÄRISTÖTIEDOT Käyttölämpötila Varastointilämpötila Ladattava lyijyakku min. 6 V 2,8 Ah 7,2 Ah Oikosulku- ja napaisuuden vaihtumissuojaus 228 x 243 x 75 mm Polymeeri / valkoinen C ( F) C ( F). TÄRINÄNSIETO Järjestelmä on asennettava tukevalle, tärinättömälle alustalle 5

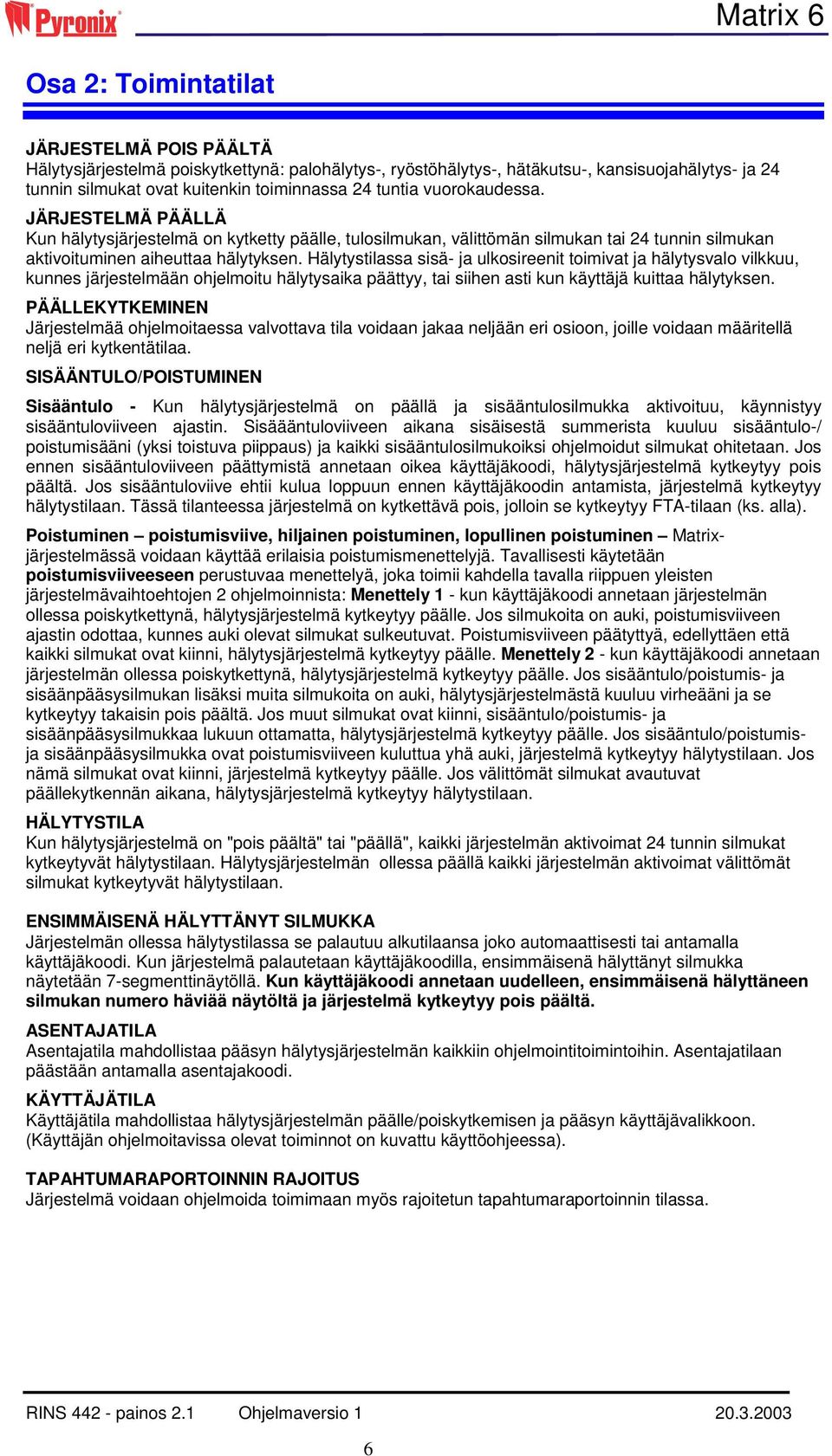

6 Osa 2: Toimintatilat JÄRJESTELMÄ POIS PÄÄLTÄ Hälytysjärjestelmä poiskytkettynä: palohälytys-, ryöstöhälytys-, hätäkutsu-, kansisuojahälytys- ja 24 tunnin silmukat ovat kuitenkin toiminnassa 24 tuntia vuorokaudessa. JÄRJESTELMÄ PÄÄLLÄ Kun hälytysjärjestelmä on kytketty päälle, tulosilmukan, välittömän silmukan tai 24 tunnin silmukan aktivoituminen aiheuttaa hälytyksen. Hälytystilassa sisä- ja ulkosireenit toimivat ja hälytysvalo vilkkuu, kunnes järjestelmään ohjelmoitu hälytysaika päättyy, tai siihen asti kun käyttäjä kuittaa hälytyksen. PÄÄLLEKYTKEMINEN Järjestelmää ohjelmoitaessa valvottava tila voidaan jakaa neljään eri osioon, joille voidaan määritellä neljä eri kytkentätilaa. SISÄÄNTULO/POISTUMINEN Sisääntulo - Kun hälytysjärjestelmä on päällä ja sisääntulosilmukka aktivoituu, käynnistyy sisääntuloviiveen ajastin. Sisäääntuloviiveen aikana sisäisestä summerista kuuluu sisääntulo-/ poistumisääni (yksi toistuva piippaus) ja kaikki sisääntulosilmukoiksi ohjelmoidut silmukat ohitetaan. Jos ennen sisääntuloviiveen päättymistä annetaan oikea käyttäjäkoodi, hälytysjärjestelmä kytkeytyy pois päältä. Jos sisääntuloviive ehtii kulua loppuun ennen käyttäjäkoodin antamista, järjestelmä kytkeytyy hälytystilaan. Tässä tilanteessa järjestelmä on kytkettävä pois, jolloin se kytkeytyy FTA-tilaan (ks. alla). Poistuminen poistumisviive, hiljainen poistuminen, lopullinen poistuminen Matrixjärjestelmässä voidaan käyttää erilaisia poistumismenettelyjä. Tavallisesti käytetään poistumisviiveeseen perustuvaa menettelyä, joka toimii kahdella tavalla riippuen yleisten järjestelmävaihtoehtojen 2 ohjelmoinnista: Menettely 1 - kun käyttäjäkoodi annetaan järjestelmän ollessa poiskytkettynä, hälytysjärjestelmä kytkeytyy päälle. Jos silmukoita on auki, poistumisviiveen ajastin odottaa, kunnes auki olevat silmukat sulkeutuvat. Poistumisviiveen päätyttyä, edellyttäen että kaikki silmukat ovat kiinni, hälytysjärjestelmä kytkeytyy päälle. Menettely 2 - kun käyttäjäkoodi annetaan järjestelmän ollessa poiskytkettynä, hälytysjärjestelmä kytkeytyy päälle. Jos sisääntulo/poistumis- ja sisäänpääsysilmukan lisäksi muita silmukoita on auki, hälytysjärjestelmästä kuuluu virheääni ja se kytkeytyy takaisin pois päältä. Jos muut silmukat ovat kiinni, sisääntulo/poistumis- ja sisäänpääsysilmukkaa lukuun ottamatta, hälytysjärjestelmä kytkeytyy päälle. Jos sisääntulo/poistumisja sisäänpääsysilmukka ovat poistumisviiveen kuluttua yhä auki, järjestelmä kytkeytyy hälytystilaan. Jos nämä silmukat ovat kiinni, järjestelmä kytkeytyy päälle. Jos välittömät silmukat avautuvat päällekytkennän aikana, hälytysjärjestelmä kytkeytyy hälytystilaan. HÄLYTYSTILA Kun hälytysjärjestelmä on "pois päältä" tai "päällä", kaikki järjestelmän aktivoimat 24 tunnin silmukat kytkeytyvät hälytystilaan. Hälytysjärjestelmän ollessa päällä kaikki järjestelmän aktivoimat välittömät silmukat kytkeytyvät hälytystilaan. ENSIMMÄISENÄ HÄLYTTÄNYT SILMUKKA Järjestelmän ollessa hälytystilassa se palautuu alkutilaansa joko automaattisesti tai antamalla käyttäjäkoodi. Kun järjestelmä palautetaan käyttäjäkoodilla, ensimmäisenä hälyttänyt silmukka näytetään 7-segmenttinäytöllä. Kun käyttäjäkoodi annetaan uudelleen, ensimmäisenä hälyttäneen silmukan numero häviää näytöltä ja järjestelmä kytkeytyy pois päältä. ASENTAJATILA Asentajatila mahdollistaa pääsyn hälytysjärjestelmän kaikkiin ohjelmointitoimintoihin. Asentajatilaan päästään antamalla asentajakoodi. KÄYTTÄJÄTILA Käyttäjätila mahdollistaa hälytysjärjestelmän päälle/poiskytkemisen ja pääsyn käyttäjävalikkoon. (Käyttäjän ohjelmoitavissa olevat toiminnot on kuvattu käyttöohjeessa). TAPAHTUMARAPORTOINNIN RAJOITUS Järjestelmä voidaan ohjelmoida toimimaan myös rajoitetun tapahtumaraportoinnin tilassa. 6

7 Osa 3: Asennusmenettely Hälytysjärjestelmän liittäminen sähköverkkoon ja akkuliitäntä kuvataan seuraavassa. Vaihe 1 - Poista Matrix-yksikön kansi ja tarkasta, että kaikki osat ja komponentit ovat paikoillaan. Vaihe 2 - Etsi keskusyksikölle sopivan suojainen sijoituspaikka. Vaihe 3 - Kiinnitysalustan tulee olla tukeva ja tärinätön. Tee ensin merkit ruuveille keskusyksikön pohjassa olevista kiinnitysrei istä, poraa reiät ruuveille ja kiinnitä keskusyksikkö seinään mukana toimitetuilla ruuveilla. Osa 4: Turvallisuus 1. Hälytysjärjestelmän sähköasennuksen suorittajalta vaaditaan sähköalan koulutus ja asennus on suoritettava voimassa olevien sähköasennusmääräysten mukaisesti. 2. Suojamaadoitus: Laite on turvallisuuden takia suojamaadoitettava luotettavasti. 3. Toiminnallinen maadoitus: Toimii häiriösuojana vain toiminnallisten syiden takia. 4. Liitä laite yksinapaiseen sulakkeella suojattuun syöttöön (3 A, kaapeli 0,75 mm 2 ). Jos nollajohdinta ei voida tunnistaa luotettavasti, käytä kaksinapaista erotuskytkintä.. 5. Irrota / erota hälytysjärjestelmä sähköverkosta aina ennen järjestelmän huoltoa. 6. Sulakkeet: Turvallisuuden varmistamiseksi vaihda sulake vain samantyyppiseen ja -arvoiseen sulakkeeseen. 7. Laitteen sisällä ei ole käyttäjän huollettavissa olevia osia. 8. Laite on asennettava siten, että virtajohdon sisäänvientikohdan käsittely on estetty. 9. Ilmanvaihto: Asenna laite pystysuoraan, jotta ilma pääsee kiertämään hyvin laitteen sisällä. Laitetta ei saa peittää kankailla, somisteilla, kotelolla tms. Laitetta ei saa asentaa lämmönlähteiden lähelle eikä yläpuolelle. 10. Käytä johtimien kiinnitykseen nippusiteitä, etteivät irralliset johtimet pääse aiheuttamaan vaaraa. 11. Laitteen mekaanisen kiinnityksen on pystyttävä kantamaan laitteen paino akkuineen. 12. Akut: Varmista, että akunnapojen liitännät eivät pääse aiheuttamaan oikosulkuvaaraa laitteen metallikotelon kautta kannen ollessa kiinni. Käytä eristettyjä akkuliittimiä. 13. Käytetyt akut ovat ongelmajätettä ja ne on hävitettävä jätehuoltomääräysten mukaisesti. 14. Akkukotelon on oltava paloa estävä luokan UL94-V2/V1/V0 - IEC 60950:2000 mukaisesti 15. Vesi: Laite on pidettävä erossa kosteudesta, vedestä ja muista nesteistä. Laite sopii vain sisäasennukseen. 7

8 Matrix 6 Osa 5: ICON & LED käyttölaitteiden symbolit ja ilmaisimet Matrix 6 -hälytysjärjestelmää voidaan ohjata joko Matrix LED -käyttölaitteella tai Icon LCD käyttölaitteella. Ohjelmointi tapahtuu samoin molemmilla vaihtoehdoilla. Osa 5.1: Käyttölaitteiden painikkeet ja niiden toiminnot RINS painos 2.1 Ohjelmaversio

9 Osa 5.2: Icon LCD näyttö 9

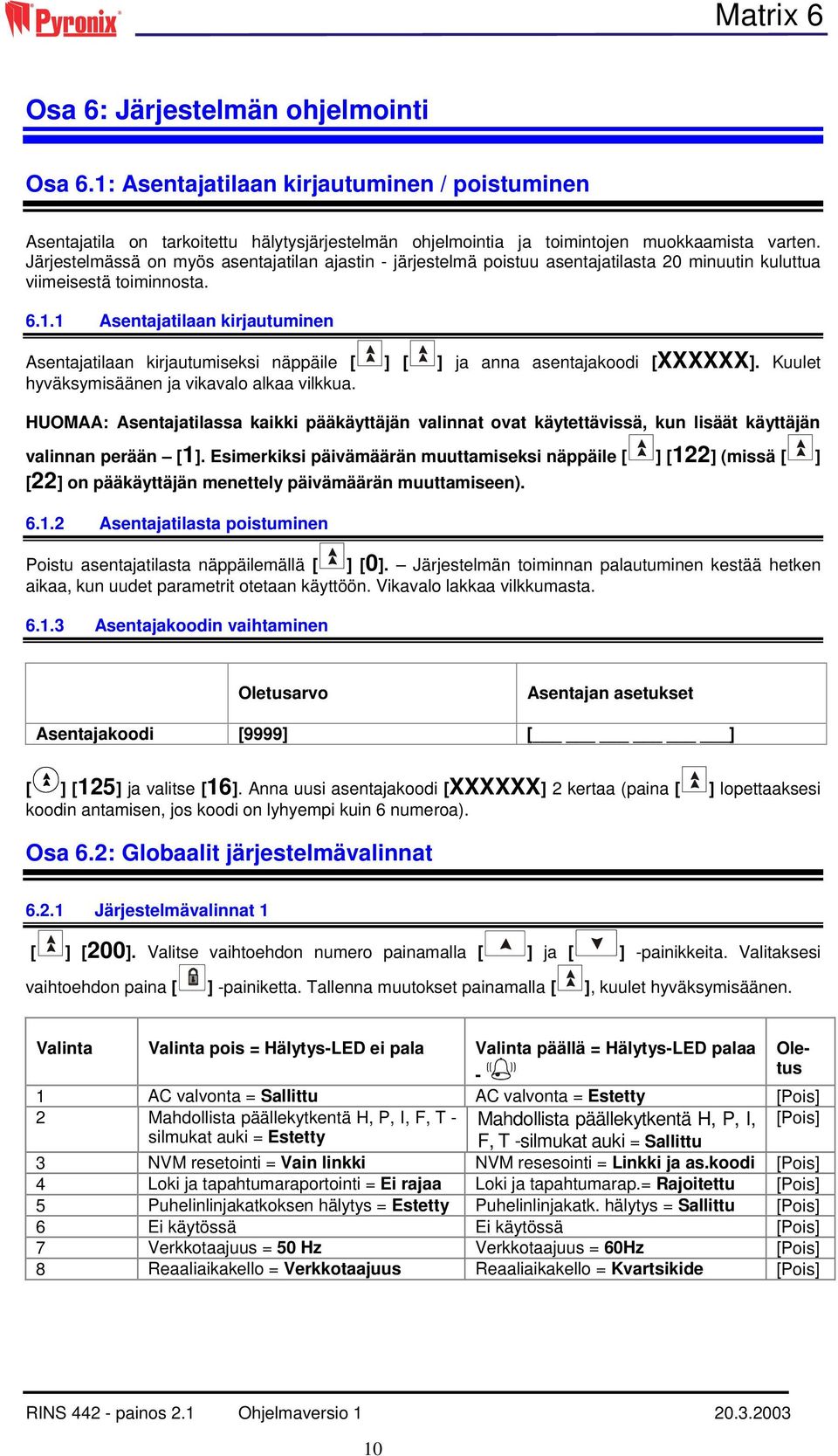

10 Osa 6: Järjestelmän ohjelmointi Osa 6.1: Asentajatilaan kirjautuminen / poistuminen Asentajatila on tarkoitettu hälytysjärjestelmän ohjelmointia ja toimintojen muokkaamista varten. Järjestelmässä on myös asentajatilan ajastin - järjestelmä poistuu asentajatilasta 20 minuutin kuluttua viimeisestä toiminnosta Asentajatilaan kirjautuminen Asentajatilaan kirjautumiseksi näppäile [ ] [ ] ja anna asentajakoodi [XXXXXX]. Kuulet hyväksymisäänen ja vikavalo alkaa vilkkua. HUOMAA: Asentajatilassa kaikki pääkäyttäjän valinnat ovat käytettävissä, kun lisäät käyttäjän valinnan perään [1]. Esimerkiksi päivämäärän muuttamiseksi näppäile [ ] [122] (missä [ ] [22] on pääkäyttäjän menettely päivämäärän muuttamiseen) Asentajatilasta poistuminen Poistu asentajatilasta näppäilemällä [ ] [0]. Järjestelmän toiminnan palautuminen kestää hetken aikaa, kun uudet parametrit otetaan käyttöön. Vikavalo lakkaa vilkkumasta Asentajakoodin vaihtaminen Oletusarvo Asentajan asetukset Asentajakoodi [9999] [ ] [ ] [125] ja valitse [16]. Anna uusi asentajakoodi [XXXXXX] 2 kertaa (paina [ ] lopettaaksesi koodin antamisen, jos koodi on lyhyempi kuin 6 numeroa). Osa 6.2: Globaalit järjestelmävalinnat Järjestelmävalinnat 1 [ ] [200]. Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitaksesi vaihtoehdon paina [ ] -painiketta. Tallenna muutokset painamalla [ Oletus Valinta Valinta pois = Hälytys-LED ei pala Valinta päällä = Hälytys-LED palaa - (( )) 1 AC valvonta = Sallittu AC valvonta = Estetty [Pois] 2 Mahdollista päällekytkentä H, P, I, F, T - Mahdollista päällekytkentä H, P, I, [Pois] silmukat auki = Estetty F, T -silmukat auki = Sallittu 3 NVM resetointi = Vain linkki NVM resesointi = Linkki ja as.koodi [Pois] 4 Loki ja tapahtumaraportointi = Ei rajaa Loki ja tapahtumarap.= Rajoitettu [Pois] 5 Puhelinlinjakatkoksen hälytys = Estetty Puhelinlinjakatk. hälytys = Sallittu [Pois] 6 Ei käytössä Ei käytössä [Pois] 7 Verkkotaajuus = 50 Hz Verkkotaajuus = 60Hz [Pois] 8 Reaaliaikakello = Verkkotaajuus Reaaliaikakello = Kvartsikide [Pois] 10

11 6.2.2 Järjestelmävalinnat 2 [ ] [400]. Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitaksesi vaihtoehdon paina [ ] -painiketta. Tallenna muutokset painamalla [ Valinta Valinta pois = Hälytys-LED ei pala Valinta päällä = Hälytys-LED palaa - (( )) Oletus 1 Ryöstöhälytys = Kuuluva Ryöstöhälytys = Hiljainen [Pois] 2 Pikakytkentä = Estetty Pikakytkentä = Sallittu [Pois] 3 Sireeni sabotaasihäl.= Sisäinen Sireeni sabotaasihäl. = Sis. ja ulk. [Päällä] 4 Näytä avoimet silmukat, kun Näytä avoimet silmukat, kun järjestelmä ei kytkettynä = Estetty järjestelmä ei kytkettynä = Sallittu [Pois] 5 Ohita silmukat uudelleen Ohita silmukat uudelleen kytkettäessä = Estetty kytkettäessä = Sallittu [Päällä] 6 Merkkiääni = Estetty Merkkiääni = Sallittu [Pois] 7 Lähetyksen kuittausääni = Estetty Lähetyksen kuittausääni = Sallittu [Pois] 8 Näytä avoimet silmukat hälytystilassa = Estetty Näytä avoimet silmukat hälytystilassa = Sallittu [Pois] Järjestelmävalinnat 3 [ ] [401]. Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitaksesi vaihtoehdon paina [ ] -painiketta. Tallenna muutokset painamalla [ Valinta Valinta pois = Hälytys-LED Valinta päällä = Hälytys-LED Oletus ei pala palaa 1 Sireenin aika = minuutit Sireenin aika = sekunnit [Pois] 2 Normaali sireenin toiminta Ranskalainen sireenin toiminta [Pois] Ranskalainen sireenin toiminta Vaikutus Ulkoinen sireeni -lähtötyypin toimintaan: Sireeniaika on kiinteä 3 minuuttia (tai 3 sekuntia jos sireeniaika on määritelty sekunneiksi). Enintään 4 sireenin aktivointia yhden kytkentä kerran aikana. Vaikutus käyttölaitteen summerin toimintaan: Jos kaikki silmukat ovat suljettuina sireeniajan päättyessä, käyttölaitteen summeri pysähtyy eli hiljenee. Jos jokin silmukka on auki sireeniajan päättyessä, summerit ovat aktiivisia kunnes silmukka sulkeutuu tai keskus kytketään valmiustilaan. Tapahtumalokin hälytysaika päättynyt -tapahtuma: Hälytysaika päättynyt -tapahtuma (r2) kirjautuu muistiin aina kun summeri pysähtyy. Esim: jos sireeni on aktivoitunut 4 kertaa hälytysaika päättynyt -tapahtuma kirjautuu joka kerta kun sireeniaika on päättynyt, tai neljännen aktivoinnin jälkeen joko sireeniajan päättyessä tai kun kaikki silmukat ovat kiinni. Uudelleen kytkennät: Ranskalainen sireenin toiminta on ristiriidassa uudelleen kytkentöjen kanssa, joten uudelleen kytkentä ei ole käytössä jos tämä sireenin toiminta on aktivoitu. Sisäsummeri -lähtötyyppi: Mikä hyvänsä neljästä ohjelmoitavasta lähdöstä voidaan määritellä sisäsummeri tyyppiseksi. Tämä lähtötyyppi toimii kuten käyttölaitteen summerin hälytysäänet. Sisäsummeri -lähtötyypin numero on

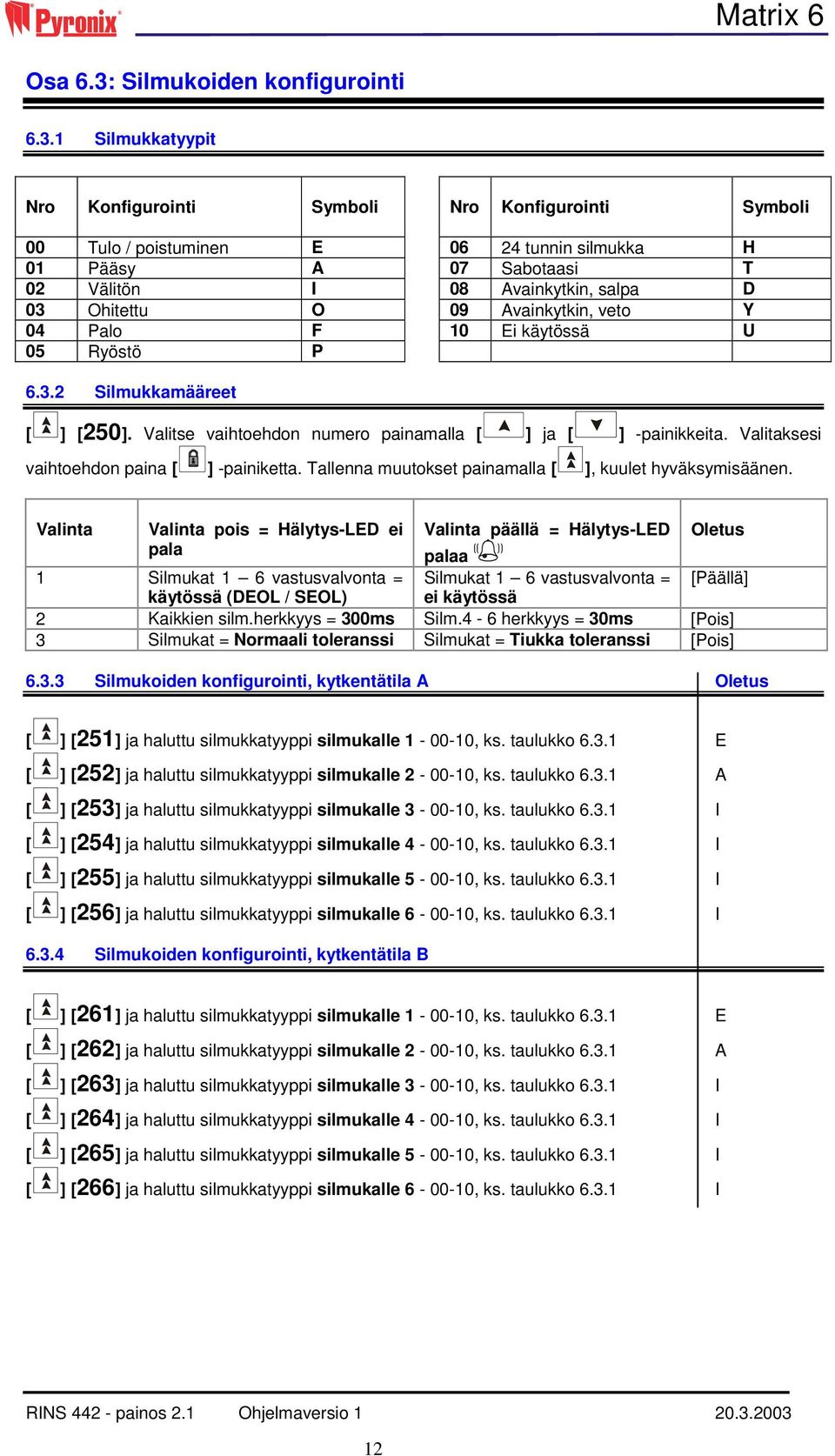

12 Osa 6.3: Silmukoiden konfigurointi Silmukkatyypit Nro Konfigurointi Symboli Nro Konfigurointi Symboli 00 Tulo / poistuminen E tunnin silmukka H 01 Pääsy A 07 Sabotaasi T 02 Välitön I 08 Avainkytkin, salpa D 03 Ohitettu O 09 Avainkytkin, veto Y 04 Palo F 10 Ei käytössä U 05 Ryöstö P Silmukkamääreet [ ] [250]. Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitaksesi vaihtoehdon paina [ ] -painiketta. Tallenna muutokset painamalla [ Oletus Valinta Valinta pois = Hälytys-LED ei Valinta päällä = Hälytys-LED pala palaa (( )) 1 Silmukat 1 6 vastusvalvonta = Silmukat 1 6 vastusvalvonta = [Päällä] käytössä (DEOL / SEOL) ei käytössä 2 Kaikkien silm.herkkyys = 300ms Silm.4-6 herkkyys = 30ms [Pois] 3 Silmukat = Normaali toleranssi Silmukat = Tiukka toleranssi [Pois] Silmukoiden konfigurointi, kytkentätila A Oletus [ ] [251] ja haluttu silmukkatyyppi silmukalle , ks. taulukko E [ ] [252] ja haluttu silmukkatyyppi silmukalle , ks. taulukko A [ ] [253] ja haluttu silmukkatyyppi silmukalle , ks. taulukko I [ ] [254] ja haluttu silmukkatyyppi silmukalle , ks. taulukko I [ ] [255] ja haluttu silmukkatyyppi silmukalle , ks. taulukko I [ ] [256] ja haluttu silmukkatyyppi silmukalle , ks. taulukko I Silmukoiden konfigurointi, kytkentätila B [ ] [261] ja haluttu silmukkatyyppi silmukalle , ks. taulukko E [ ] [262] ja haluttu silmukkatyyppi silmukalle , ks. taulukko A [ ] [263] ja haluttu silmukkatyyppi silmukalle , ks. taulukko I [ ] [264] ja haluttu silmukkatyyppi silmukalle , ks. taulukko I [ ] [265] ja haluttu silmukkatyyppi silmukalle , ks. taulukko I [ ] [266] ja haluttu silmukkatyyppi silmukalle , ks. taulukko I 12

13 6.3.5 Silmukoiden hälytyskoskettimien napaisuuden konfigurointi [ ] [270]. Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitaksesi vaihtoehdon paina [ ] -painiketta. Tallenna muutokset painamalla [ Valinta Valinta pois = Hälytys-LED ei pala Valinta päällä = Hälytys-LED Oletus palaa (( )) 1 Silmukka 1 = Normaalisti kiinni Silmukka 1 = Normaalisti auki [Pois] 2 Silmukka 2 = Normaalisti kiinni Silmukka 2 = Normaalisti auki [Pois] 3 Silmukka 3 = Normaalisti kiinni Silmukka 3 = Normaalisti auki [Pois] 4 Silmukka 4 = Normaalisti kiinni Silmukka 4 = Normaalisti auki [Pois] 5 Silmukka 5 = Normaalisti kiinni Silmukka 5 = Normaalisti auki [Pois] 6 Silmukka 6 = Normaalisti kiinni Silmukka 6 = Normaalisti auki [Pois] Normaalisti kiinni = NC Normaalisti auki = NO Silmukoiden vastusvalvonnan konfigurointi [ ] [271]. Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitaksesi vaihtoehdon paina [ ] -painiketta. Tallenna muutokset painamalla [ Valinta Valinta pois = Hälytys-LED ei pala Valinta päällä = Hälytys-LED palaa (( )) Oletus 1 Silmukka 1 = DEOL Silmukka 1 = SEOL [Pois] 2 Silmukka 2 = DEOL Silmukka 2 = SEOL [Pois] 3 Silmukka 3 = DEOL Silmukka 3 = SEOL [Pois] 4 Silmukka 4 = DEOL Silmukka 4 = SEOL [Pois] 5 Silmukka 5 = DEOL Silmukka 5 = SEOL [Pois] 6 Silmukka 6 = DEOL Silmukka 6 = SEOL [Pois] DEOL = Kaksois-EOL SEOL = Yksinkertainen EOL Osa 6.4: Käyttäjäkoodit ja käyttäjämääreet Käyttäjäkoodien ohjelmointi Käyttäjäkoodien ohjelmointi on selitetty käyttöohjeessa. Osa 6.5: Kytkentävaihtoehdot Kytkentävaihtoehdot kytkentätilassa A [ ] [450] Nykyinen kytkentävaihtoehto tulee näkyviin. Valitse vaihtoehdon numero näppäilemällä [00] [03]. Tallenna muutokset painamalla [ Kytk. vaihtoehto Kuvaus Oletus 00 Ajastettu poistuminen [Päällä] 01 Lopullinen poistumisviive [Pois] 02 Hiljainen kytkentä [Pois] 03 Pakkokytkentä [Pois] 13

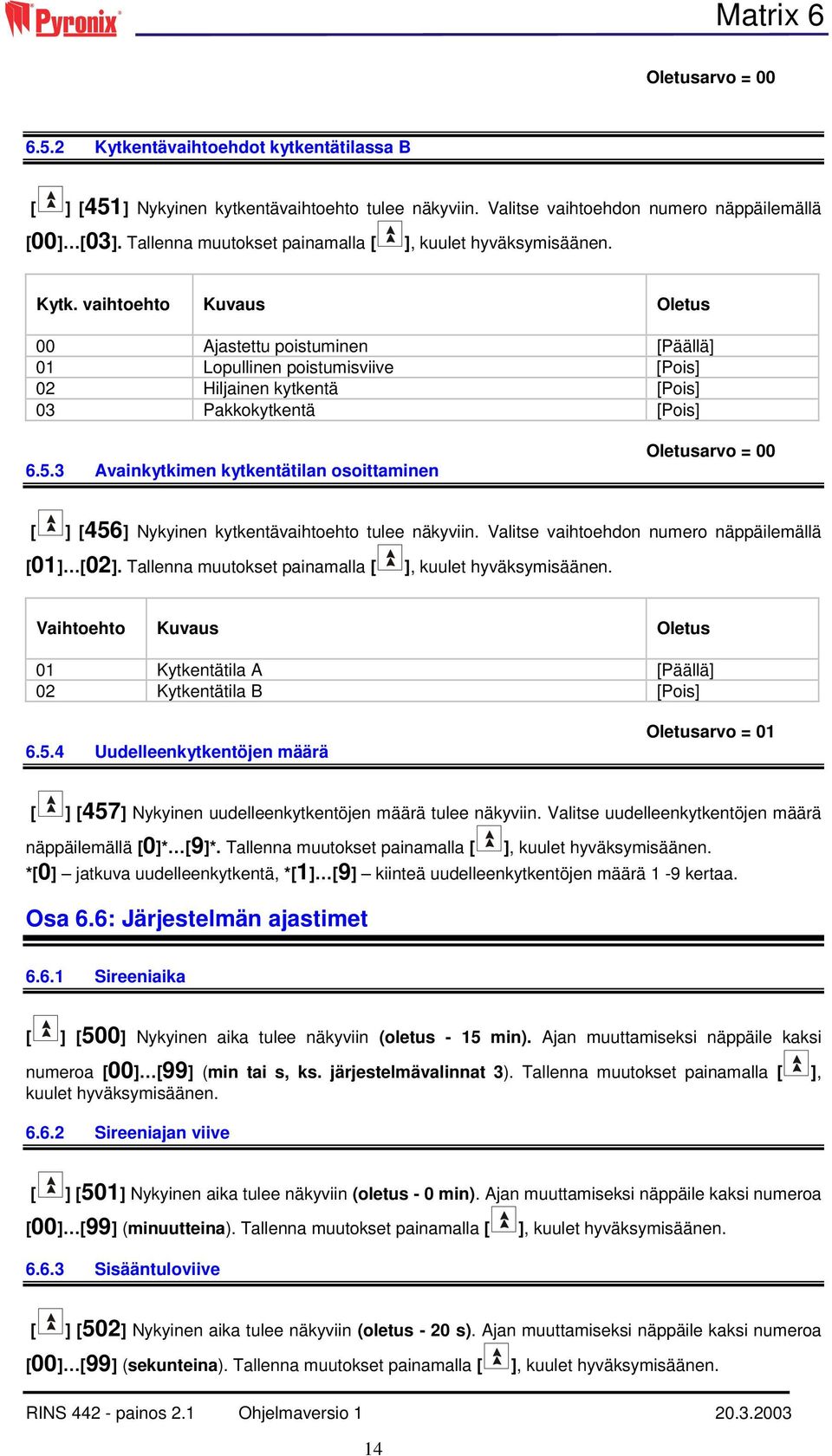

14 Oletusarvo = Kytkentävaihtoehdot kytkentätilassa B [ ] [451] Nykyinen kytkentävaihtoehto tulee näkyviin. Valitse vaihtoehdon numero näppäilemällä [00] [03]. Tallenna muutokset painamalla [ Kytk. vaihtoehto Kuvaus Oletus 00 Ajastettu poistuminen [Päällä] 01 Lopullinen poistumisviive [Pois] 02 Hiljainen kytkentä [Pois] 03 Pakkokytkentä [Pois] Avainkytkimen kytkentätilan osoittaminen Oletusarvo = 00 [ ] [456] Nykyinen kytkentävaihtoehto tulee näkyviin. Valitse vaihtoehdon numero näppäilemällä [01] [02]. Tallenna muutokset painamalla [ Vaihtoehto Kuvaus Oletus 01 Kytkentätila A [Päällä] 02 Kytkentätila B [Pois] Uudelleenkytkentöjen määrä Oletusarvo = 01 [ ] [457] Nykyinen uudelleenkytkentöjen määrä tulee näkyviin. Valitse uudelleenkytkentöjen määrä näppäilemällä [0]* [9]*. Tallenna muutokset painamalla [ *[0] jatkuva uudelleenkytkentä, *[1] [9] kiinteä uudelleenkytkentöjen määrä 1-9 kertaa. Osa 6.6: Järjestelmän ajastimet Sireeniaika [ ] [500] Nykyinen aika tulee näkyviin (oletus - 15 min). Ajan muuttamiseksi näppäile kaksi numeroa [00] [99] (min tai s, ks. järjestelmävalinnat 3). Tallenna muutokset painamalla [ ], kuulet hyväksymisäänen Sireeniajan viive [ ] [501] Nykyinen aika tulee näkyviin (oletus - 0 min). Ajan muuttamiseksi näppäile kaksi numeroa [00] [99] (minuutteina). Tallenna muutokset painamalla [ Sisääntuloviive [ ] [502] Nykyinen aika tulee näkyviin (oletus - 20 s). Ajan muuttamiseksi näppäile kaksi numeroa [00] [99] (sekunteina). Tallenna muutokset painamalla [ 14

15 6.6.4 Poistumisviive [ ] [503] Nykyinen aika tulee näkyviin (oletus - 20 s). Ajan muuttamiseksi näppäile kaksi numeroa [00] [99] (sekunteina). Tallenna muutokset painamalla [ Lopullinen poistumisviive [ ] [504] Nykyinen aika tulee näkyviin (oletus - 7 s). Ajan muuttamiseksi näppäile kaksi numeroa [00] [99] (sekunteina). Tallenna muutokset painamalla [ Automaattinen päällekytkentä, kun kiinteistössä ei ole toimintaa [ ] [506] Nykyinen aika tulee näkyviin (oletus estetty 00 ). Ajan muuttamiseksi näppäile kaksi numeroa [00]* [99]* (10 min kerrannaisia). Tallenna muutokset painamalla [ ], kuulet hyväksymisäänen. [00]* = autom. kytkentä estetty, [99]* = autom. kytkentä 990 minuutin jälkeen, jos ei toimintaa Verkkojännitekatkoksen varoitus- ja raportointiviive [ ] [507] Nykyinen aika tulee näkyviin (oletus 0 min). Ajan muuttamiseksi näppäile kaksi numeroa [00] [99] (minuutteina). Tallenna muutokset painamalla [ Puhelinlinjakatkoksen varoitus- ja raportointiviive [ ] [508] Nykyinen aika tulee näkyviin (oletus 1 min). Ajan muuttamiseksi näppäile kaksi numeroa [00] [99] (minuutteina). Tallenna muutokset painamalla [ Section 6.7: Programmable Outputs Vuorokauden viimeisen minuutin sekunnit [ ] [509] Nykyinen aika tulee näkyviin (oletus 60 s). Ajan muuttamiseksi näppäile kaksi numeroa [00] [99] (sekunteina). Tallenna muutokset painamalla [ Osa 6.7: Ohjelmoitavat lähdöt Nro Konfigurointi Nro Konfigurointi 00 Ei käytössä 08 Isku / ilmaisimen palautus 01 PIR etä-led käytössä (E-) 09 Seuraa vilkkuvaloa 02 PIR salpamuisti (C+) 10 Seuraa palohälytystä 03 RKP-valvonta 11 Seuraa ryöstöhälytystä 04 Seuraa päälle/pois 12 Seuraa varmistettua hälytystä 05 Seuraa silmukkaa 13 Seuraa sabotaasihälytystä 06 Seuraa puhelinlinjakatkosta 14 Ulkoinen sireeni 07 Seuraa kuittaussignaalia 15 Seuraa hätäkutsua 16 Sisäsummeri 15

16 6.7.1 Seurattava silmukka [ ] [550] Nykyinen silmukan numero tulee näkyviin. Näppäile silmukalle kaksi numeroa [01]* [06]*. Tallenna muutokset painamalla [ Oletusarvo = PGM-tyyppi PGM1:lle [ ] [551] Nykyinen PGM-valinta tulee näkyviin. PGM-valinnan muuttamiseksi näppäile kaksi numeroa [00]* [16]. Tallenna muutokset painamalla [ Oletusarvo = PGM-tyyppi PGM2:lle [ ] [552] Nykyinen PGM-valinta tulee näkyviin. PGM-valinnan muuttamiseksi näppäile kaksi numeroa [00]* [16]. Tallenna muutokset painamalla [ Oletusarvo = PGM-tyyppi PGM3:lle [ ] [553] Nykyinen PGM-valinta tulee näkyviin. PGM-valinnan muuttamiseksi näppäile kaksi numeroa [00]* [16]. Tallenna muutokset painamalla [ PGM4 (sireeni negatiivinen) [ ] [554] Nykyinen PGM-valinta tulee näkyviin. PGM-valinnan muuttamiseksi näppäile kaksi numeroa [00]* [16]. Tallenna muutokset painamalla [ Oletusarvo = 14 Huomaa: Tämä lähtö on tavallinen ohjelmoitava lähtö, joka on oletuksena ulkoista sireeniä varten (tyyppi 14). Se voidaan tarvittaessa ohjelmoida myös muuntyyppiseksi. 16

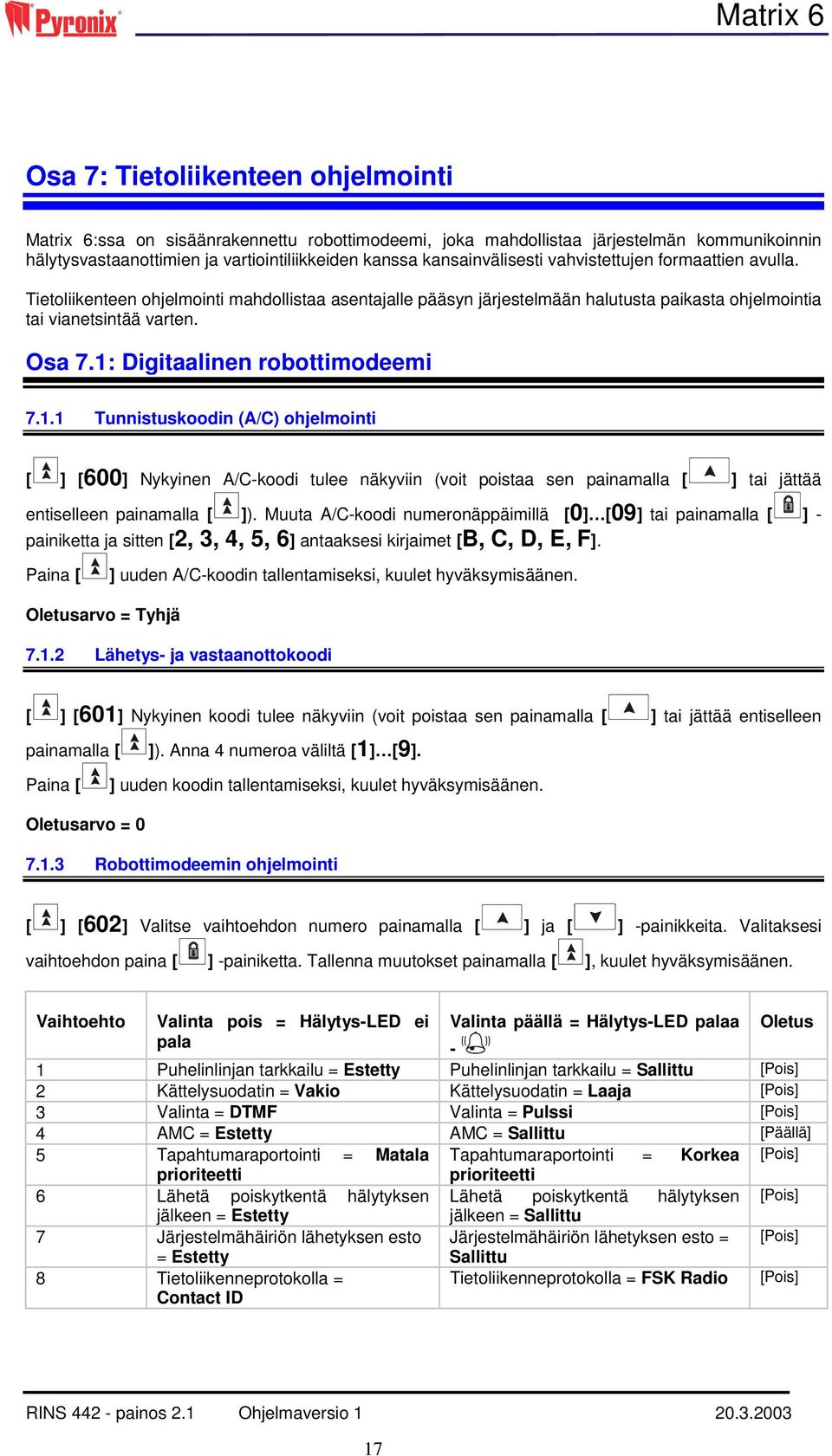

17 Osa 7: Tietoliikenteen ohjelmointi Matrix 6:ssa on sisäänrakennettu robottimodeemi, joka mahdollistaa järjestelmän kommunikoinnin hälytysvastaanottimien ja vartiointiliikkeiden kanssa kansainvälisesti vahvistettujen formaattien avulla. Tietoliikenteen ohjelmointi mahdollistaa asentajalle pääsyn järjestelmään halutusta paikasta ohjelmointia tai vianetsintää varten. Osa 7.1: Digitaalinen robottimodeemi Tunnistuskoodin (A/C) ohjelmointi [ ] [600] Nykyinen A/C-koodi tulee näkyviin (voit poistaa sen painamalla [ ] tai jättää entiselleen painamalla [ ]). Muuta A/C-koodi numeronäppäimillä [0] [09] tai painamalla [ ] - painiketta ja sitten [2, 3, 4, 5, 6] antaaksesi kirjaimet [B, C, D, E, F]. Paina [ ] uuden A/C-koodin tallentamiseksi, kuulet hyväksymisäänen. Oletusarvo = Tyhjä Lähetys- ja vastaanottokoodi [ ] [601] Nykyinen koodi tulee näkyviin (voit poistaa sen painamalla [ ] tai jättää entiselleen painamalla [ ]). Anna 4 numeroa väliltä [1] [9]. Paina [ ] uuden koodin tallentamiseksi, kuulet hyväksymisäänen. Oletusarvo = Robottimodeemin ohjelmointi [ ] [602] Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitaksesi vaihtoehdon paina [ ] -painiketta. Tallenna muutokset painamalla [ Vaihtoehto Valinta pois = Hälytys-LED ei pala Valinta päällä = Hälytys-LED palaa Oletus - (( )) 1 Puhelinlinjan tarkkailu = Estetty Puhelinlinjan tarkkailu = Sallittu [Pois] 2 Kättelysuodatin = Vakio Kättelysuodatin = Laaja [Pois] 3 Valinta = DTMF Valinta = Pulssi [Pois] 4 AMC = Estetty AMC = Sallittu [Päällä] 5 Tapahtumaraportointi = Matala Tapahtumaraportointi = Korkea [Pois] prioriteetti prioriteetti 6 Lähetä poiskytkentä hälytyksen Lähetä poiskytkentä hälytyksen [Pois] jälkeen = Estetty jälkeen = Sallittu 7 Järjestelmähäiriön lähetyksen esto Järjestelmähäiriön lähetyksen esto = [Pois] = Estetty Sallittu 8 Tietoliikenneprotokolla = Contact ID Tietoliikenneprotokolla = FSK Radio [Pois] 17

18 7.1.4 Koesoittoaika [ ] [603] Nykyinen aika tulee näkyviin. Näppäile haluttu aika numeroin [00] [00] (esim tarkoittaa soittoa klo 11:00 illalla. Paina [ ] uuden ajan tallentamiseksi, kuulet hyväksymisäänen. Oletusarvo = Koesoittoväli [ ] [604] Nykyinen väli tulee näkyviin. Näppäile haluttu väli numeroin [00]* [99]*. Jos väli on [00]* = kohdassa [603] annettu aika tarkoittaa nyt soittojen välistä aikaa tunteina ja minuutteina, esim = 30 min. Jos väli on [01] [99]* = koesoitto tapahtuu näin monen päivän välein kohdassa [603], ohjelmoituun aikaan, esim. [28]* = 28 päivän välein kohdassa [603] ohjelmoituun aikaan. Paina [ ] välin tallentamiseksi, kuulet hyväksymisäänen. Oletusarvo = Koesoittojärjestys (ryhmäraportointi) [ ] [608] Nykyinen kytkentävaihtoehto tulee näkyviin. Muuta valinta näppäilemällä numero väliltä [00] [04]. Tallenna muutokset painamalla [ Oletusarvo = 0 Kytk. vaihtoehto Kuvaus Oletus 00 Ei soittoa [Pois] 01 Vain puhelinnumeroon 1 [Päällä] 02 Vain puhelinnumeroon 2 [Pois] 03 Puhelinnumeroihin 1 ja 2 [Pois] 04 Puhelinnumeroon 1, puhelinnumero 2 varalla [Pois] Osa 7.2: Raportointimuodot Raportointimuodot: Contact ID Tässä tarkat hälytystiedot lähetetään CMS-muodossa Pyronix PC Format - Tässä käytetään modeemia ja MX-MONia tapahtumien vastaanottoon. MX Voice Format Tässä käytetään erillistä puhemoduulia tapahtumien lähettämiseen käyttäjälle Puhelinnumeron 1 tietoliikennemuoto [ ] [661] Näppäile [00] valitaksesi Contact ID, [01] valitaksesi Pyronix, [02] valitaksesi puheviestimuodon. Paina [ ] valinnan ja puhelinnumeron tallentamiseksi. Oletusarvo = Puhelinnumeron 2 tietoliikennemuoto [ ] [662] Näppäile [00] valitaksesi Contact ID, [01] valitaksesi Pyronix, [02] valitaksesi puheviestimuodon. 18

19 Paina [ ] valinnan ja puhelinnumeron tallentamiseksi. Oletusarvo = Puhelinnumero 1 - CMS-numero [ ] [651]. Nykyinen numero tulee näkyviin. Näppäile enintään 32-numeroinen puhelinnumero. ---Paina [ ---Paina [ ] lisätäksesi (2 s tauon), (d) tulee näkyviin; ] [2] lisätäksesi (*), (b) tulee näkyviin; ---Paina [ ] [3] lisätäksesi (#), (C) tulee näkyviin--- Oletusarvo = Tyhjä Paina [ ] numeron tallentamiseksi (poista painamalla [ ], jätä ennalleen painamalla [ ]) Puhelinnumero 2 - CMS-numero [ ] [652]. Nykyinen numero tulee näkyviin. Näppäile enintään 32-numeroinen puhelinnumero. ---Paina [ ---Paina [ ---Paina [ ] lisätäksesi (2 s tauon), (d) tulee näkyviin; ] [2] lisätäksesi (*), (b) tulee näkyviin; ] [3] lisätäksesi (#), (C) tulee näkyviin--- Paina [ ] numeron tallentamiseksi (poista painamalla [ ], jätä ennalleen painamalla [ ]). Oletusarvo = Tyhjä Puhelinnumero 3 - puheviestinumero [ ] [653]. Nykyinen numero tulee näkyviin. Näppäile enintään 32-numeroinen puhelinnumero. ---Paina [ ---Paina [ ---Paina [ ] lisätäksesi (2 s tauon), (d) tulee näkyviin; ] [2] lisätäksesi (*), (b) tulee näkyviin; ] [3] lisätäksesi (#), (C) tulee näkyviin--- Paina [ ] numeron tallentamiseksi (poista painamalla [ ], jätä ennalleen painamalla [ ]). Oletusarvo = Tyhjä Osa 7.3: Lähetysvaihtoehdot Tapahtumien lähetysvaihtoehdot järjestelmä poiskytkettynä [ ] [700] Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitse valinnan asetus painamalla [ ] -painiketta. Tallenna muutokset painamalla [ Vaihtoehto Valinta pois = Hälytys-LED ei pala Valinta päällä = Hälytys-LED Oletus palaa (( )) 1 Hälytykset = Ei lähetetä Hälytykset = Lähetetään [Päällä] 2 Ryöstöhälytys = Ei lähetetä Ryöstöhälytys = Lähetetään [Päällä] 3 Palohälytys = Ei lähetetä Palohälytys = Lähetetään [Päällä] 4 Huoltoilmoitus = Ei lähetetä Huoltoilmoitus = Lähetetään [Päällä] 5 Päälle/pois = Ei lähetetä Päälle/pois = Lähetetään [Päällä] 19

20 6 Hätäkutsu = Ei lähetetä Hätäkutsu = Lähetetään [Päällä] Tapahtumien lähetys kytkentätilassa A [ ] [701] Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitse valinnan asetus painamalla [ ] -painiketta. Tallenna muutokset painamalla [ Vaihtoehto Valinta pois = Hälytys-LED ei pala Valinta päällä = Hälytys-LED Oletus palaa (( )) 1 Hälytykset = Ei lähetetä Hälytykset = Lähetetään [Päällä] 2 Ryöstöhälytys = Ei lähetetä Ryöstöhälytys = Lähetetään [Päällä] 3 Palohälytys = Ei lähetetä Palohälytys = Lähetetään [Päällä] 4 Huoltoilmoitus = Ei lähetetä Huoltoilmoitus = Lähetetään [Päällä] 5 Päälle/pois = Ei lähetetä Päälle/pois = Lähetetään [Päällä] 6 Hätäkutsu =Ei lähetetä Hätäkutsu = Lähetetään [Pois] Tapahtumien lähetys kytkentätilassa B [ ] [702] Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitse valinnan asetus painamalla [ ] -painiketta. Tallenna muutokset painamalla [ Vaihtoehto Valinta pois = Hälytys-LED ei pala Valinta päällä = Hälytys-LED Oletus palaa (( )) 1 Hälytykset = Ei lähetetä Hälytykset = Lähetetään [Päällä] 2 Ryöstöhälytys = Ei lähetetä Ryöstöhälytys = Lähetetään [Päällä] 3 Palohälytys = Ei lähetetä Palohälytys = Lähetetään [Päällä] 4 Huoltoilmoitus = Ei lähetetä Huoltoilmoitus = Lähetetään [Päällä] 5 Päälle/pois = Ei lähetetä Päälle/pois = Lähetetään [Päällä] 6 Hätäkutsu = Ei lähetetä Hätäkutsu = Lähetetään [Päällä] Kuitattujen tapahtumien lähetysvaihtoehdot [ ] [705] Valitse vaihtoehdon numero painamalla [ ] ja [ ] -painikkeita. Valitse valinnan asetus painamalla [ ] -painiketta. Tallenna muutokset painamalla [ Vaihtoehto Valinta pois = Hälytys-LED ei pala Valinta päällä = Hälytys-LED Oletus palaa (( )) 1 Hälytykset = Ei lähetetä Hälytykset = Lähetetään [Päällä] 2 Ryöstöhälytys = Ei lähetetä Ryöstöhälytys = Lähetetään [Päällä] 3 Palohälytys = Ei lähetetä Palohälytys = Lähetetään [Päällä] 4 Huoltoilmoitus = Ei lähetetä Huoltoilmoitus = Lähetetään [Päällä] 5 Päälle/pois = Ei lähetetä Päälle/pois = Lähetetään [Päällä] 6 Hätäkutsu = Ei lähetetä Hätäkutsu = Lähetetään [Päällä] Puheviestien määrä [ ] [706] Nykyisen puheviestin lähetysmäärä tulee näkyviin. Valitse lähetysmäärä näppäilemällä [01] - [09]. Tallenna muutokset painamalla [ 20

21 Osa 7.4: Ryhmäraportointijärjestys Murtohälytysten soittojärjestys [ ] [670] Nykyinen valinta tulee näkyviin. Valitse vaihtoehdon numero näppäilemällä [00] [04]. Tallenna muutokset painamalla [ Kytk. vaihtoehto Kuvaus Oletus 00 Ei soittoa [Pois] 01 Vain puhelinnumeroon 1 [Päällä] 02 Vain puhelinnumeroon 2 [Pois] 03 Puhelinnumeroihin 1 ja 2 [Päällä] 04 Puhelinnumeroon 1, puhelinnumero 2 varalla [Päällä] Oletusarvo = Ryöstöhälytysten soittojärjestys [ ] [671] Nykyinen valinta tulee näkyviin. Valitse vaihtoehdon numero näppäilemällä [00] [04]. Tallenna muutokset painamalla [ Kytk. vaihtoehto Kuvaus Oletus 00 Ei soittoa [Pois] 01 Vain puhelinnumeroon 1 [Päällä] 02 Vain puhelinnumeroon 2 [Pois] 03 Puhelinnumeroihin 1 ja 2 [Päällä] 04 Puhelinnumeroon 1, puhelinnumero 2 varalla [Päällä] Oletusarvo = Palohälytysten soittojärjestys [ ] [672] Nykyinen valinta tulee näkyviin. Valitse vaihtoehdon numero näppäilemällä [00] [04]. Tallenna muutokset painamalla [ Kytk. vaihtoehto Kuvaus Oletus 00 Ei soittoa [Pois] 01 Vain puhelinnumeroon 1 [Päällä] 02 Vain puhelinnumeroon 2 [Pois] 03 Puhelinnumeroihin 1 ja 2 [Pois] 04 Puhelinnumeroon 1, puhelinnumero 2 varalla [Pois] Oletusarvo = 01 21

22 7.4.4 Päälle/pois-raportoinnin soittojärjestys [ ] [673] Nykyinen valinta tulee näkyviin. Valitse vaihtoehdon numero näppäilemällä [00] [04]. Tallenna muutokset painamalla [ Kytk. vaihtoehto Kuvaus Oletus 00 Ei soittoa [Pois] 01 Vain puhelinnumeroon 1 [Päällä] 02 Vain puhelinnumeroon 2 [Pois] 03 Puhelinnumeroihin 1 ja 2 [Pois] 04 Puhelinnumeroon 1, puhelinnumero 2 varalla [Pois] Oletusarvo = Huoltoilmoituksen soittojärjestys [ ] [674] Nykyinen valinta tulee näkyviin. Valitse vaihtoehdon numero näppäilemällä [00] [04]. Tallenna muutokset painamalla [ Kytk. vaihtoehto Kuvaus Oletus 00 Ei soittoa [Pois] 01 Vain puhelinnumeroon 1 [Päällä] 02 Vain puhelinnumeroon 2 [Pois] 03 Puhelinnumeroihin 1 ja 2 [Pois] 04 Puhelinnumeroon 1, puhelinnumero 2 varalla [Pois] Oletusarvo = Hätäkutsun soittojärjestys [ ] [675] Nykyinen valinta tulee näkyviin. Valitse vaihtoehdon numero näppäilemällä [00] [04]. Tallenna muutokset painamalla [ Kytk. vaihtoehto Kuvaus Oletus 00 Ei soittoa [Pois] 01 Vain puhelinnumeroon 1 [Päällä] 02 Vain puhelinnumeroon 2 [Pois] 03 Puhelinnumeroihin 1 ja 2 [Pois] 04 Puhelinnumeroon 1, puhelinnumero 2 varalla [Pois] Oletusarvo = 01 22

23 Osa 7.5: Puheviestien ohjelmointi (MX-VOICE) Murtohälytyksen puheviesti [ ] [707] Nykyisen viestin numero tulee näkyviin. Valitse puheviestin numero näppäilemällä [00] [08]. Tallenna muutokset painamalla [ Oletusarvo = Ryöstöhälytyksen puheviesti [ ] [708] Nykyisen viestin numero tulee näkyviin. Valitse puheviestin numero näppäilemällä [00] [08]. Tallenna muutokset painamalla [ Oletusarvo = Palohälytyksen puheviesti [ ] [709] Nykyisen viestin numero tulee näkyviin. Valitse puheviestin numero näppäilemällä [00] [08]. Tallenna muutokset painamalla [ Oletusarvo = Huoltoilmoituksen puheviesti [ ] [710] Nykyisen viestin numero tulee näkyviin. Valitse puheviestin numero näppäilemällä [00] [08]. Tallenna muutokset painamalla [ Oletusarvo = Poiskytkennän puheviesti [ ] [711] Nykyisen viestin numero tulee näkyviin. Valitse puheviestin numero näppäilemällä [00] [08]. Tallenna muutokset painamalla [ Oletusarvo = Päällekytkennän puheviesti [ ] [712] Nykyisen viestin numero tulee näkyviin. Valitse puheviestin numero näppäilemällä [00] [08]. Tallenna muutokset painamalla [ Oletusarvo = Hätäkutsun puheviesti [ ] [713] Nykyisen viestin numero tulee näkyviin. Valitse puheviestin numero näppäilemällä [00] [08]. Tallenna muutokset painamalla [ Oletusarvo = 0 Osa 8: Tapahtumaloki ja huolto Tapahtumalokin katselu HUOMAA: Tapahtumalokin taulukko kertoo tarkemmat tiedot käyttölaitteen näytölle tulevista symboleista. 23

24 [ ] [113]. Selaa lokia [ ] ja [ ] -painikkeiden avulla Asentajakoodin NVM-palautus tehdasasetukseen [ ] [751]. Kuulet kolme äänimerkkiä ja toiset kolme noin 15 sekunnin kuluttua. (NVM-linkin on oltava kytkettynä) Ohjelmoitavien lähtöjen testaus [ ] [752] Paina 1 PGM 1:lle, 2 PGM 2:lle, 3 PGM 3:lle, 4 sireenille. Painamalla [ ] poistut toiminnosta ja palautat lähdöt. Kuulet hyväksymisäänen Kävelytesti [ ] [753] ja sitten [1] tilaa A varten ja [2] tilaa B varten. Paina [ ] poistuaksesi toiminnosta Tietojen lähetys ja vastaanotto paikallisesti RS232-liitännän kautta [ ] [755] käynnistää paikallisen lähetys-/vastaanottotapahtuman Lokitietojen taulukko LED- ja ICON LCD -käyttölaitteille 24

25 25

26 Osa 9: Hyödyllisiä kytkentäkaavioita Osa 9.1: Matrix 6:n piirikortti 17V Matrix vaatii 17 Vrms 21 VA muuntajan tai 17 VDC 1,25 A teholähteen + BAT - Akkuliitäntä +AUX- Ilmaisimien yms. apujännitesyöttö (suojattu 1 A sulakkeella) + Sireenin plusliitäntä PGM4 Kytketty miinuslähtö K+ Käyttölaitteen liitäntä (suojattu 1 A sulakkeella) KD Käyttölaitteen liitäntä K- Käyttölaitteen liitäntä NC1 Ohjelmoitava relelähtö - nro yksi C1 Yhteinen N01 Ohjelmoitava relelähtö - nro yksi PGM2 Ohjelmoitava lähtö kaksi PGM3 Ohjelmoitava lähtö kolme Z1 Ohjelmoitava silmukka COM Silmukoiden yhteinen (0 V) Z2 Ohjelmoitava silmukka Z3 Ohjelmoitava silmukka COM Silmukoiden yhteinen (0 V) Z4 Ohjelmoitava silmukka Z5 Ohjelmoitava silmukka COM Silmukoiden yhteinen (0 V) Z6 Ohjelmoitava silmukka RS232 Ohjelmointiliitäntä PC:tä varten VOICE MX VOICE -liitin RING Puhelinlinja sisään TIP Puhelinlinja sisään R-1 Puhelinlinja ulos, muille puhelinkojeille R-2 Puhelinlinja ulos, muille puhelinkojeille 26

27 Osa 9.2: Matrix 6 ja lisälaitteet Huomaa: Puhemoduulin ei tarvitse olla kytkettynä Matrixiin viestejä tallennettaessa. 9 V pariston kytkeminen mahdollistaa viestien tallentamisen ennen puhemoduulin asennusta. 27

28 Osa 9.3: DEOL, SEOL ja NC/NO silmukoiden konfigurointi 28

29 Osa 10: Ohjelmointikoodien pikaopas = TAPAHTUMALOKIN KATSELU Sivu 23 = ASENTAJAKOODIN VAIHTAMINEN Sivu 10 = JÄRJESTELMÄVALINNAT 1 Sivu 10 = SILMUKKAMÄÄREET Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA A / SILM. 1 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA A / SILM. 2 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA A / SILM. 3 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA A / SILM. 4 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA A / SILM. 5 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA A / SILM. 6 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA B / SILM. 1 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA B / SILM. 2 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA B / SILM. 3 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA B / SILM. 4 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA B / SILM. 5 Sivu 11 = SILMUKAN KONF. KYTKENTÄTILASSA B / SILM. 6 Sivu 11 = SILMUKKA NORMAALISTI AUKI / KIINNI Sivu 12 = SILMUKAN VASTUSVALVONTA Sivu 12 = JÄRJESTELMÄVALINNAT 2 Sivu 11 = JÄRJESTELMÄVALINNAT 3 Sivu 11 = KYTKENTÄVAIHTOEHDOT - A Sivu 13 = KYTKENTÄVAIHTOEHDOT - B Sivu 14 = AVAINKYTKIMEN KYTKENTÄTILA Sivu 14 = UUDELLEENKYTKENNÄT Sivu 14 = SIREENIAIKA Sivu 14 = SIREENIN VIIVE Sivu 14 = SISÄÄNTULOVIIVE Sivu 14 = POISTUMISVIIVE Sivu 15 = LOPULLINEN POISTUMISVIIVE Sivu 15 = AUTOMAATTINEN PÄÄLLEKYTKENTÄ Sivu 15 = VERKKOKATKOKSEN VIIVE Sivu 15 = PUHELINLINJAKATKOKSEN VIIVE Sivu 15 = VUOROKAUDEN VIIMEIDEN MINUUTIN SEKUNNIT Sivu 15 = SEURATTAVA SILMUKKA Sivu 16 29

30 = LÄHTÖ 1 Sivu 16 = LÄHTÖ 2 Sivu 16 = LÄHTÖ 3 Sivu 16 = LÄHTÖ 4 Sivu 16 = TUNNISTUSKOODI Sivu 17 = LÄHETYS/VASTAANOTTOKOODIT Sivu 17 = ROBOTTIMODEEMIN OHJELMOINTI Sivu 17 = KOESOITTOAJASTIMET Sivu 18 = KOESOITTOAJASTIMET Sivu 18 = KOESOITTOJÄRJESTYS Sivu 18 = PUH. NUMERON 1 TIETOLIIKENNEMUOTO Sivu 18 = PUH. NUMERON 2 TIETOLIIKENNEMUOTO Sivu 18 = PUHELINNUMERO 1 Sivu 19 = PUHELINNUMERO 2 Sivu 19 = PUHELINNUMERO 3 Sivu 19 = MURTOHÄLYTYSTEN SOITTOJÄRJESTYS Sivu 21 = RYÖSTÖHÄLYTYSTEN SOITTOJÄRJESTYS Sivu 21 = PALOHÄLYTYSTEN SOITTOJÄRJESTYS Sivu 21 = PÄÄLLE/POIS-RAPORTOINNIN SOITTOJÄRJESTYS Sivu 22 = HUOLTOILMOITUKSEN SOITTOJÄRJESTYS Sivu 22 = HÄTÄKUTSUN SOITTOJÄRJESTYS Sivu 22 = LÄHETYSVAIHTOEHDOT JÄRJ. POISKYTKETTYNÄ Sivu 19 = LÄHETYSVAIHTOEHDOT KYTKENTÄTILASSA A Sivu 20 = LÄHETYSVAIHTOEHDOT KYTKENTÄTILASSA B Sivu 20 = KUITATTUJEN TAPAHTUMIEN LÄHETYSVAIHTOEHDOT Sivu 20 = PUHEVIESTIEN MÄÄRÄ Sivu 20 = MURTOHÄLYTYKSEN PUHEVIESTI Sivu 23 = RYÖSTÖHÄLYTYKSEN PUHEVIESTI Sivu 23 = PALOHÄLYTYKSEN PUHEVIESTI Sivu 23 = HUOLTOILMOITUKSEN PUHEVIESTI Sivu 23 = POISKYTKENNÄN PUHEVIESTI Sivu 23 = PÄÄLLEKYTKENNÄN PUHEVIESTI Sivu 23 = NVM-RESETOINTI Sivu 24 = LÄHTÖJEN TESTAUS Sivu 24 = KÄVELYTESTI Sivu 24 = PAIKALLISEN UDL-VASTAANOTON ALOITUS Sivu 24 30

31 31

MATRIX 6 Hälytyskeskus LCD-ICON käyttölaitteilla Ohjelma Versio 1.32

MATRIX 6 Hälytyskeskus LCD-ICON käyttölaitteilla Ohjelma Versio 1.32 MATRIX 6 Hälytyskeskus LCD-ICON käyttölaitteilla Ohjelma Versio 1.32 OHJELMOINTIOHJE RINS597-3 Pyronix Association of Security Specialists Installer Support The Pyronix Association of Security Specialists
