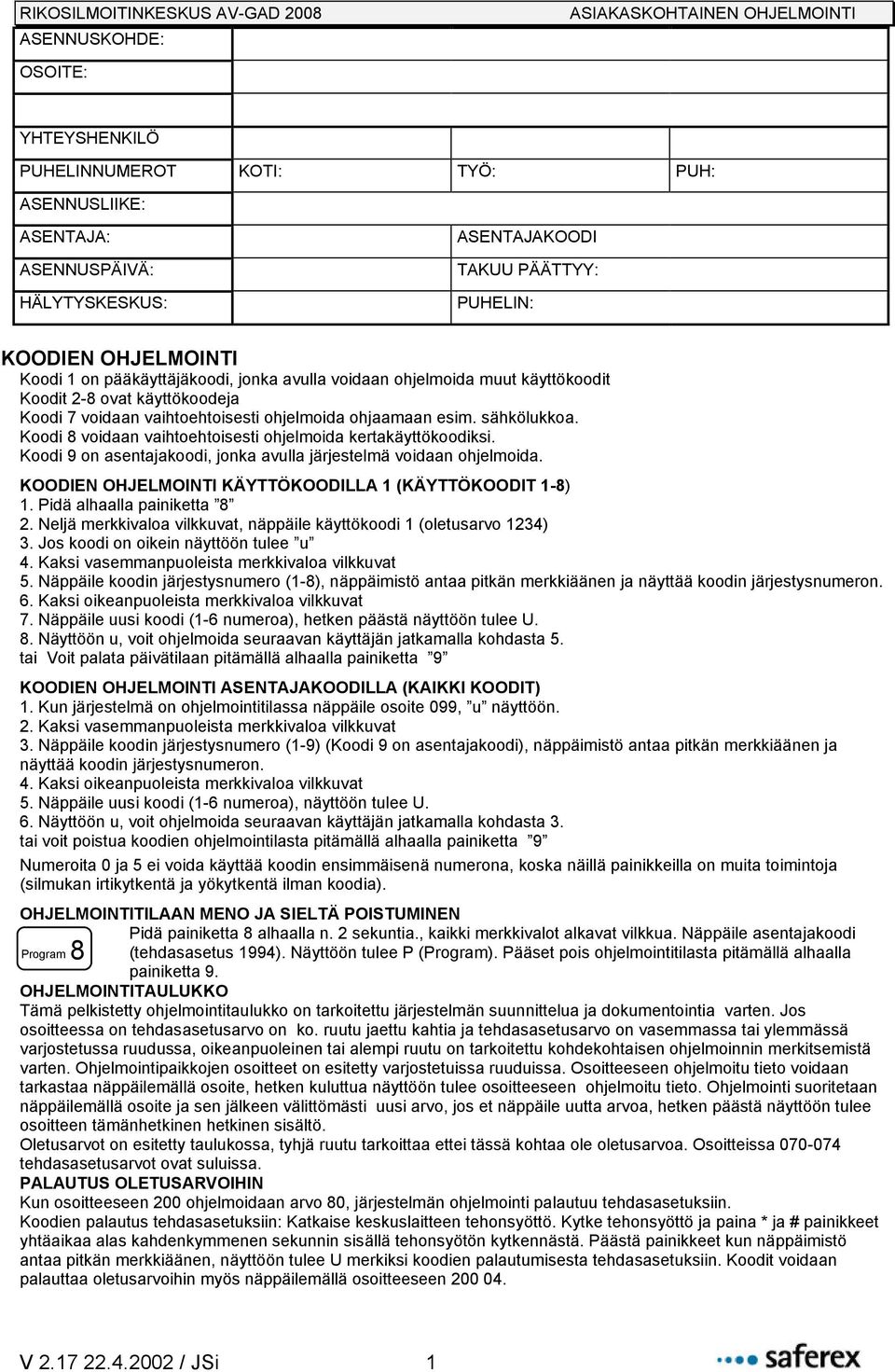

1 ASENNUSKOHDE: OSOITE: YHTEYSHENKILÖ PUHELINNUMEROT KOTI: TYÖ: PUH: ASENNUSLIIKE: ASENTAJA: ASENNUSPÄIVÄ: HÄLYTYSKESKUS: ASENTAJAKOODI TAKUU PÄÄTTYY: PUHELIN: KOODIEN OHJELMOINTI Koodi 1 on pääkäyttäjäkoodi, jonka avulla voidaan ohjelmoida muut käyttökoodit Koodit 2-8 ovat käyttökoodeja Koodi 7 voidaan vaihtoehtoisesti ohjelmoida ohjaamaan esim. sähkölukkoa. Koodi 8 voidaan vaihtoehtoisesti ohjelmoida kertakäyttökoodiksi. Koodi 9 on asentajakoodi, jonka avulla järjestelmä voidaan ohjelmoida. KOODIEN OHJELMOINTI KÄYTTÖKOODILLA 1 (KÄYTTÖKOODIT 1-8) 1. Pidä alhaalla painiketta 8 2. Neljä merkkivaloa vilkkuvat, näppäile käyttökoodi 1 (oletusarvo 1234) 3. Jos koodi on oikein näyttöön tulee u 4. Kaksi vasemmanpuoleista merkkivaloa vilkkuvat 5. Näppäile koodin järjestysnumero (1-8), näppäimistö antaa pitkän merkkiäänen ja näyttää koodin järjestysnumeron. 6. Kaksi oikeanpuoleista merkkivaloa vilkkuvat 7. Näppäile uusi koodi (1-6 numeroa), hetken päästä näyttöön tulee U. 8. Näyttöön u, voit ohjelmoida seuraavan käyttäjän jatkamalla kohdasta 5. tai Voit palata päivätilaan pitämällä alhaalla painiketta 9 KOODIEN OHJELMOINTI ASENTAJAKOODILLA (KAIKKI KOODIT) 1. Kun järjestelmä on ohjelmointitilassa näppäile osoite 099, u näyttöön. 2. Kaksi vasemmanpuoleista merkkivaloa vilkkuvat 3. Näppäile koodin järjestysnumero (1-9) (Koodi 9 on asentajakoodi), näppäimistö antaa pitkän merkkiäänen ja näyttää koodin järjestysnumeron. 4. Kaksi oikeanpuoleista merkkivaloa vilkkuvat 5. Näppäile uusi koodi (1-6 numeroa), näyttöön tulee U. 6. Näyttöön u, voit ohjelmoida seuraavan käyttäjän jatkamalla kohdasta 3. tai voit poistua koodien ohjelmointilasta pitämällä alhaalla painiketta 9 Numeroita 0 ja 5 ei voida käyttää koodin ensimmäisenä numerona, koska näillä painikkeilla on muita toimintoja (silmukan irtikytkentä ja yökytkentä ilman koodia). OHJELMOINTITILAAN MENO JA SIELTÄ POISTUMINEN Pidä painiketta 8 alhaalla n. 2 sekuntia., kaikki merkkivalot alkavat vilkkua. Näppäile asentajakoodi Program 8 (tehdasasetus 1994). Näyttöön tulee P (Program). Pääset pois ohjelmointitilasta pitämällä alhaalla painiketta 9. OHJELMOINTITAULUKKO Tämä pelkistetty ohjelmointitaulukko on tarkoitettu järjestelmän suunnittelua ja dokumentointia varten. Jos osoitteessa on tehdasasetusarvo on ko. ruutu jaettu kahtia ja tehdasasetusarvo on vasemmassa tai ylemmässä varjostetussa ruudussa, oikeanpuoleinen tai alempi ruutu on tarkoitettu kohdekohtaisen ohjelmoinnin merkitsemistä varten. Ohjelmointipaikkojen osoitteet on esitetty varjostetuissa ruuduissa. Osoitteeseen ohjelmoitu tieto voidaan tarkastaa näppäilemällä osoite, hetken kuluttua näyttöön tulee osoitteeseen ohjelmoitu tieto. Ohjelmointi suoritetaan näppäilemällä osoite ja sen jälkeen välittömästi uusi arvo, jos et näppäile uutta arvoa, hetken päästä näyttöön tulee osoitteen tämänhetkinen hetkinen sisältö. Oletusarvot on esitetty taulukossa, tyhjä ruutu tarkoittaa ettei tässä kohtaa ole oletusarvoa. Osoitteissa tehdasasetusarvot ovat suluissa. PALAUTUS OLETUSARVOIHIN Kun osoitteeseen 200 ohjelmoidaan arvo 80, järjestelmän ohjelmointi palautuu tehdasasetuksiin. Koodien palautus tehdasasetuksiin: Katkaise keskuslaitteen tehonsyöttö. Kytke tehonsyöttö ja paina * ja # painikkeet yhtäaikaa alas kahdenkymmenen sekunnin sisällä tehonsyötön kytkennästä. Päästä painikkeet kun näppäimistö antaa pitkän merkkiäänen, näyttöön tulee U merkiksi koodien palautumisesta tehdasasetuksiin. Koodit voidaan palauttaa oletusarvoihin myös näppäilemällä osoitteeseen V / JSi 1

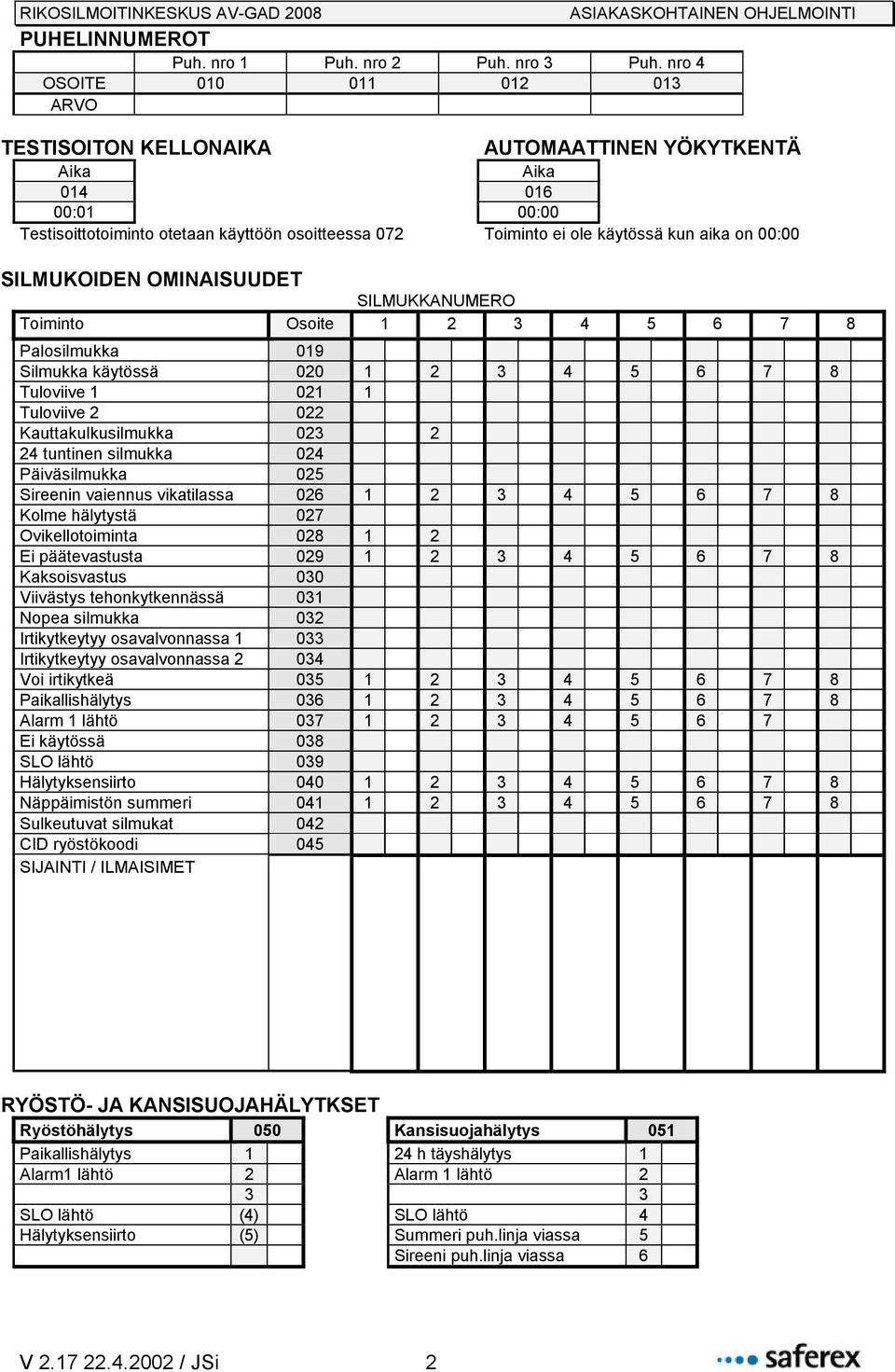

2 PUHELINNUMEROT Puh. nro 1 Puh. nro 2 Puh. nro 3 Puh. nro 4 OSOITE ARVO TESTISOITON KELLONAIKA Aika :01 Testisoittotoiminto otetaan käyttöön osoitteessa 072 AUTOMAATTINEN YÖKYTKENTÄ Aika :00 Toiminto ei ole käytössä kun aika on 00:00 SILMUKOIDEN OMINAISUUDET SILMUKKANUMERO Toiminto Osoite Palosilmukka 019 Silmukka käytössä Tuloviive Tuloviive Kauttakulkusilmukka tuntinen silmukka 024 Päiväsilmukka 025 Sireenin vaiennus vikatilassa Kolme hälytystä 027 Ovikellotoiminta Ei päätevastusta Kaksoisvastus 030 Viivästys tehonkytkennässä 031 Nopea silmukka 032 Irtikytkeytyy osavalvonnassa Irtikytkeytyy osavalvonnassa Voi irtikytkeä Paikallishälytys Alarm 1 lähtö Ei käytössä 038 SLO lähtö 039 Hälytyksensiirto Näppäimistön summeri Sulkeutuvat silmukat 042 CID ryöstökoodi 045 SIJAINTI / ILMAISIMET RYÖSTÖ- JA KANSISUOJAHÄLYTKSET Ryöstöhälytys 050 Kansisuojahälytys 051 Paikallishälytys 1 24 h täyshälytys 1 Alarm1 lähtö 2 Alarm 1 lähtö SLO lähtö (4) SLO lähtö 4 Hälytyksensiirto (5) Summeri puh.linja viassa 5 Sireeni puh.linja viassa 6 V / JSi 2

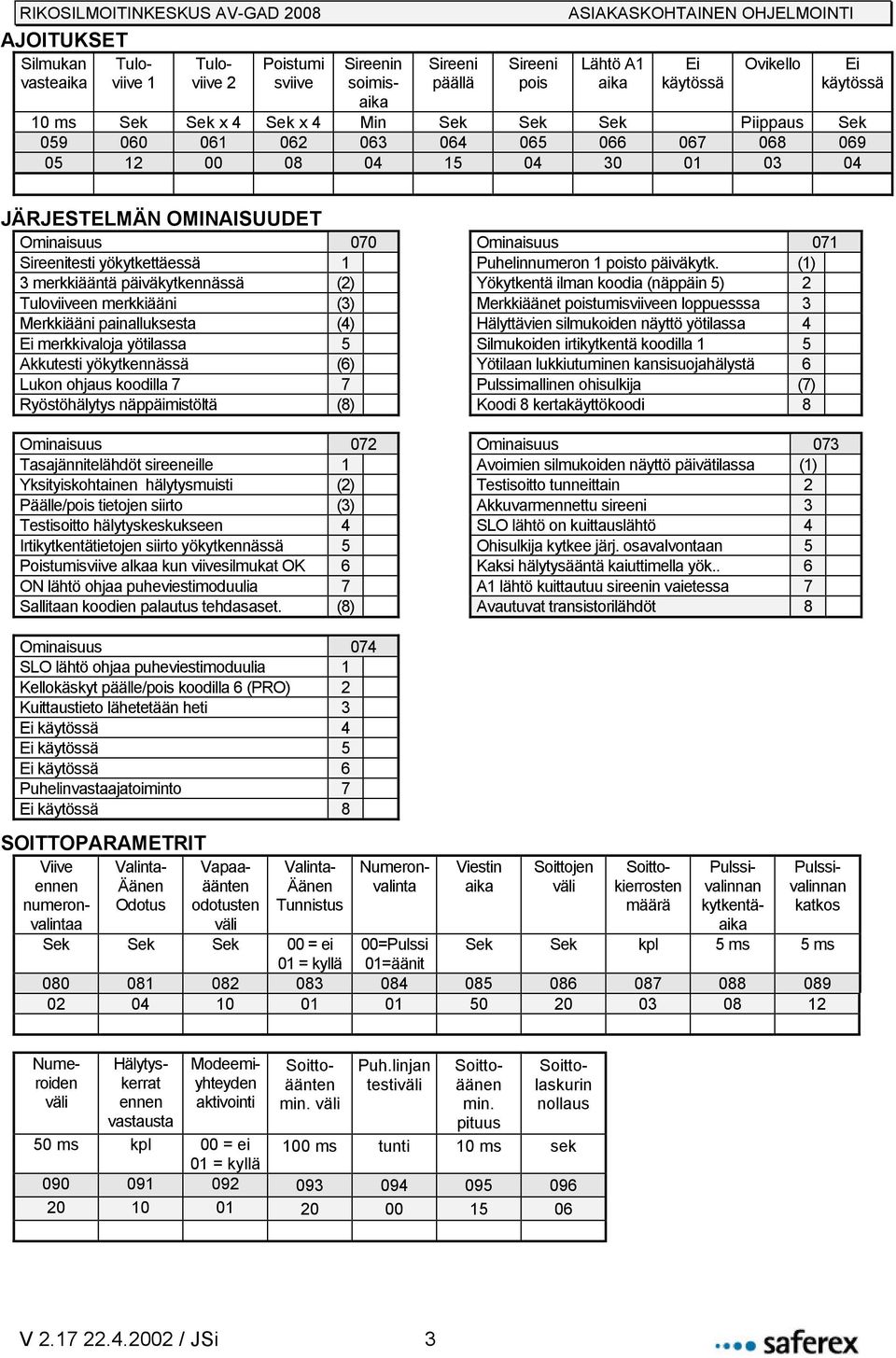

3 AJOITUKSET Silmukan vasteaika Tuloviive 1 Tuloviive 2 Poistumi sviive Sireeni päällä Sireeni pois Lähtö A1 aika Ei käytössä Ovikello Ei käytössä 10 ms Sek Sek x 4 Sek x 4 Min Sek Sek Sek Piippaus Sek JÄRJESTELMÄN OMINAISUUDET Ominaisuus 070 Ominaisuus 071 Sireenitesti yökytkettäessä 1 Puhelinnumeron 1 poisto päiväkytk. (1) 3 merkkiääntä päiväkytkennässä (2) Yökytkentä ilman koodia (näppäin 5) 2 Tuloviiveen merkkiääni (3) Merkkiäänet poistumisviiveen loppuesssa 3 Merkkiääni painalluksesta (4) Hälyttävien silmukoiden näyttö yötilassa 4 Ei merkkivaloja yötilassa 5 Silmukoiden irtikytkentä koodilla 1 5 Akkutesti yökytkennässä (6) Yötilaan lukkiutuminen kansisuojahälystä 6 Lukon ohjaus koodilla 7 7 Pulssimallinen ohisulkija (7) Ryöstöhälytys näppäimistöltä (8) Koodi 8 kertakäyttökoodi 8 Ominaisuus 072 Ominaisuus 073 Tasajännitelähdöt sireeneille 1 Avoimien silmukoiden näyttö päivätilassa (1) Yksityiskohtainen hälytysmuisti (2) Testisoitto tunneittain 2 Päälle/pois tietojen siirto (3) Akkuvarmennettu sireeni 3 Testisoitto hälytyskeskukseen 4 SLO lähtö on kuittauslähtö 4 Irtikytkentätietojen siirto yökytkennässä 5 Ohisulkija kytkee järj. osavalvontaan 5 Poistumisviive alkaa kun viivesilmukat OK 6 Kaksi hälytysääntä kaiuttimella yök.. 6 ON lähtö ohjaa puheviestimoduulia 7 A1 lähtö kuittautuu sireenin vaietessa 7 Sallitaan koodien palautus tehdasaset. (8) Avautuvat transistorilähdöt 8 Ominaisuus 074 SLO lähtö ohjaa puheviestimoduulia 1 Kellokäskyt päälle/pois koodilla 6 (PRO) 2 Kuittaustieto lähetetään heti 3 Ei käytössä 4 Ei käytössä 5 Ei käytössä 6 Puhelinvastaajatoiminto 7 Ei käytössä 8 SOITTOPARAMETRIT Viive ennen numeronvalintaa Valinta- Äänen Odotus Vapaaäänten odotusten väli Valinta- Äänen Tunnistus Numeronvalinta Viestin aika Soittojen väli Soittokierrosten määrä Sireenin soimisaika Pulssivalinnan kytkentäaika Pulssivalinnan katkos Sek Sek Sek 00 = ei 00=Pulssi Sek Sek kpl 5 ms 5 ms 01 = kyllä 01=äänit Numeroiden väli Hälytyskerrat ennen vastausta Modeemiyhteyden aktivointi Soittoäänten min. väli Puh.linjan testiväli Soittoäänen min. pituus Soittolaskurin nollaus 50 ms kpl 00 = ei 100 ms tunti 10 ms sek 01 = kyllä V / JSi 3

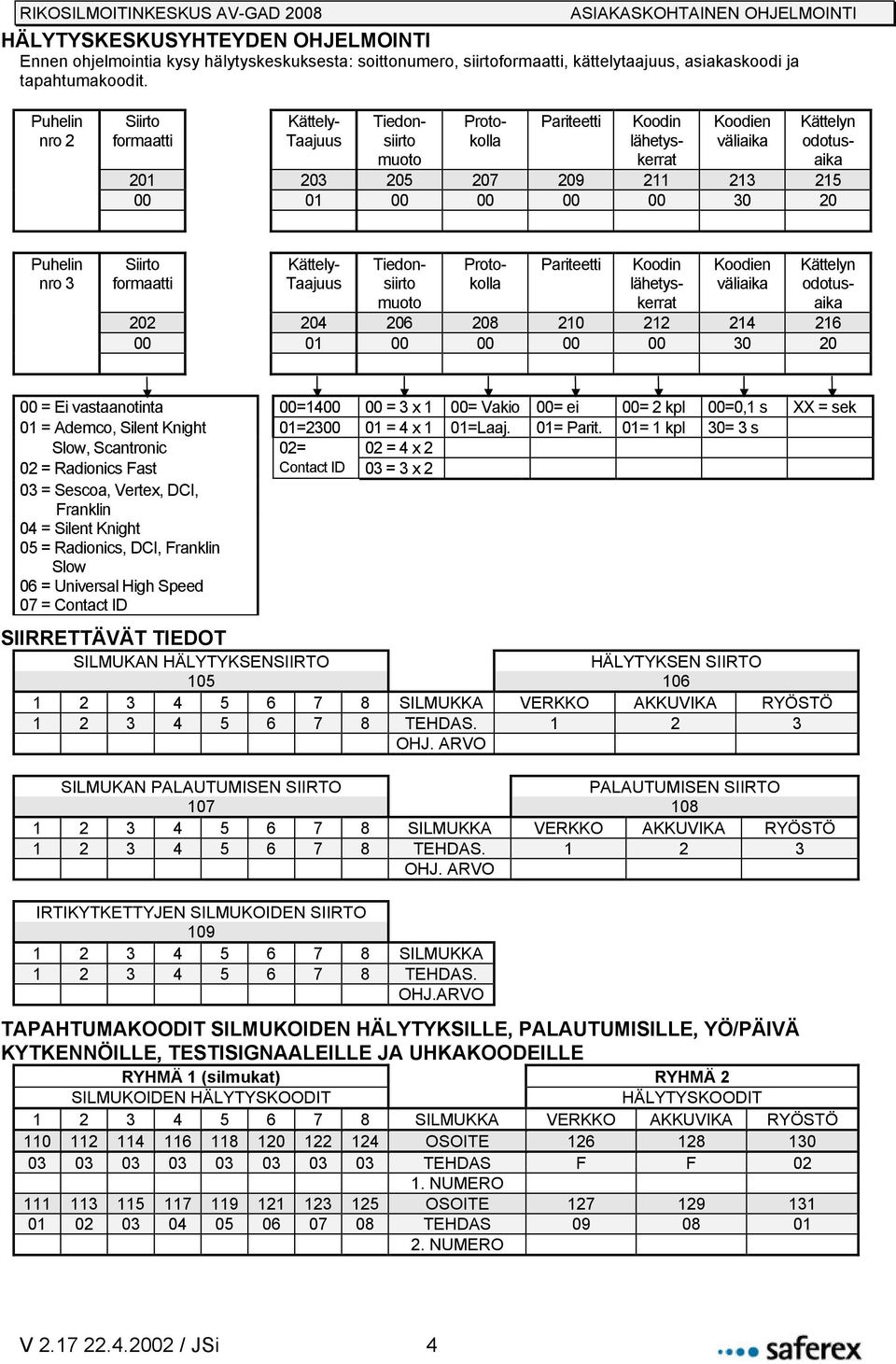

4 HÄLYTYSKESKUSYHTEYDEN OHJELMOINTI Ennen ohjelmointia kysy hälytyskeskuksesta: soittonumero, siirtoformaatti, kättelytaajuus, asiakaskoodi ja tapahtumakoodit. Puhelin nro 2 Siirto formaatti Kättely- Taajuus Tiedonsiirto muoto Protokolla Pariteetti Koodin lähetyskerrat Koodien väliaika Kättelyn odotusaika Puhelin nro 3 Siirto formaatti Kättely- Taajuus Tiedonsiirto muoto Protokolla Pariteetti Koodin lähetyskerrat Koodien väliaika Kättelyn odotusaika = Ei vastaanotinta 00= = 3 x 1 00= Vakio 00= ei 00= 2 kpl 00=0,1 s XX = sek 01 = Ademco, Silent Knight 01= = 4 x 1 01=Laaj. 01= Parit. 01= 1 kpl 30= 3 s Slow, Scantronic 02= 02 = 4 x 2 02 = Radionics Fast Contact ID 03 = 3 x 2 03 = Sescoa, Vertex, DCI, Franklin 04 = Silent Knight 05 = Radionics, DCI, Franklin Slow 06 = Universal High Speed 07 = Contact ID SIIRRETTÄVÄT TIEDOT SILMUKAN HÄLYTYKSENSIIRTO HÄLYTYKSEN SIIRTO TEHDAS OHJ. ARVO SILMUKAN PALAUTUMISEN SIIRTO PALAUTUMISEN SIIRTO TEHDAS OHJ. ARVO IRTIKYTKETTYJEN SILMUKOIDEN SIIRTO SILMUKKA TEHDAS. OHJ.ARVO TAPAHTUMAKOODIT SILMUKOIDEN HÄLYTYKSILLE, PALAUTUMISILLE, YÖ/PÄIVÄ KYTKENNÖILLE, TESTISIGNAALEILLE JA UHKAKOODEILLE RYHMÄ 1 (silmukat) RYHMÄ 2 SILMUKOIDEN HÄLYTYSKOODIT HÄLYTYSKOODIT OSOITE TEHDAS F F OSOITE TEHDAS V / JSi 4

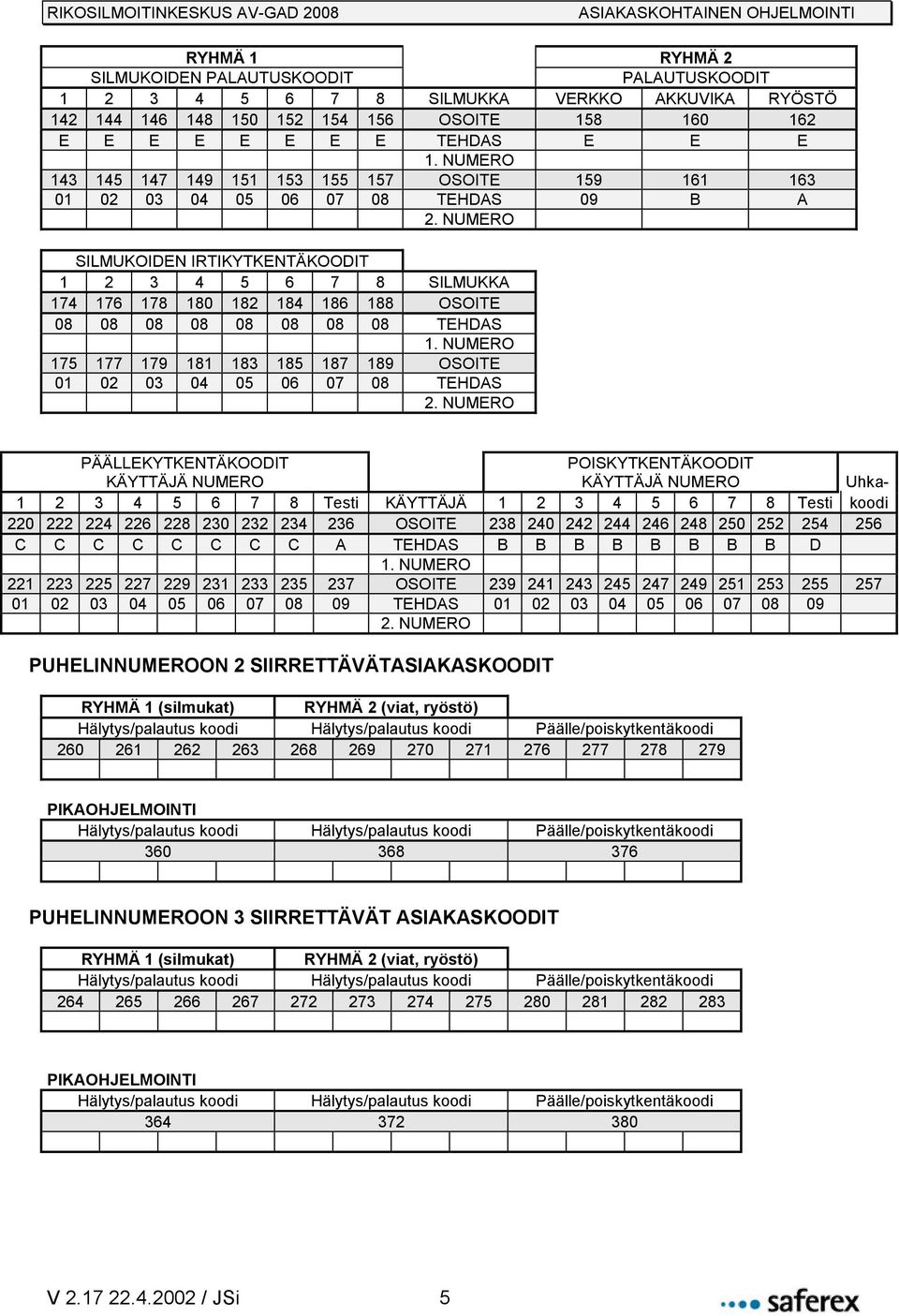

5 RYHMÄ 1 RYHMÄ 2 SILMUKOIDEN PALAUTUSKOODIT PALAUTUSKOODIT OSOITE E E E E E E E E TEHDAS E E E OSOITE TEHDAS 09 B A SILMUKOIDEN IRTIKYTKENTÄKOODIT SILMUKKA OSOITE TEHDAS OSOITE TEHDAS PÄÄLLEKYTKENTÄKOODIT KÄYTTÄJÄ NUMERO POISKYTKENTÄKOODIT KÄYTTÄJÄ NUMERO Uhka Testi KÄYTTÄJÄ Testi koodi OSOITE C C C C C C C C A TEHDAS B B B B B B B B D OSOITE TEHDAS PUHELINNUMEROON 2 SIIRRETTÄVÄTASIAKASKOODIT RYHMÄ 1 (silmukat) RYHMÄ 2 (viat, ryöstö) PIKAOHJELMOINTI PUHELINNUMEROON 3 SIIRRETTÄVÄT ASIAKASKOODIT RYHMÄ 1 (silmukat) RYHMÄ 2 (viat, ryöstö) PIKAOHJELMOINTI V / JSi 5

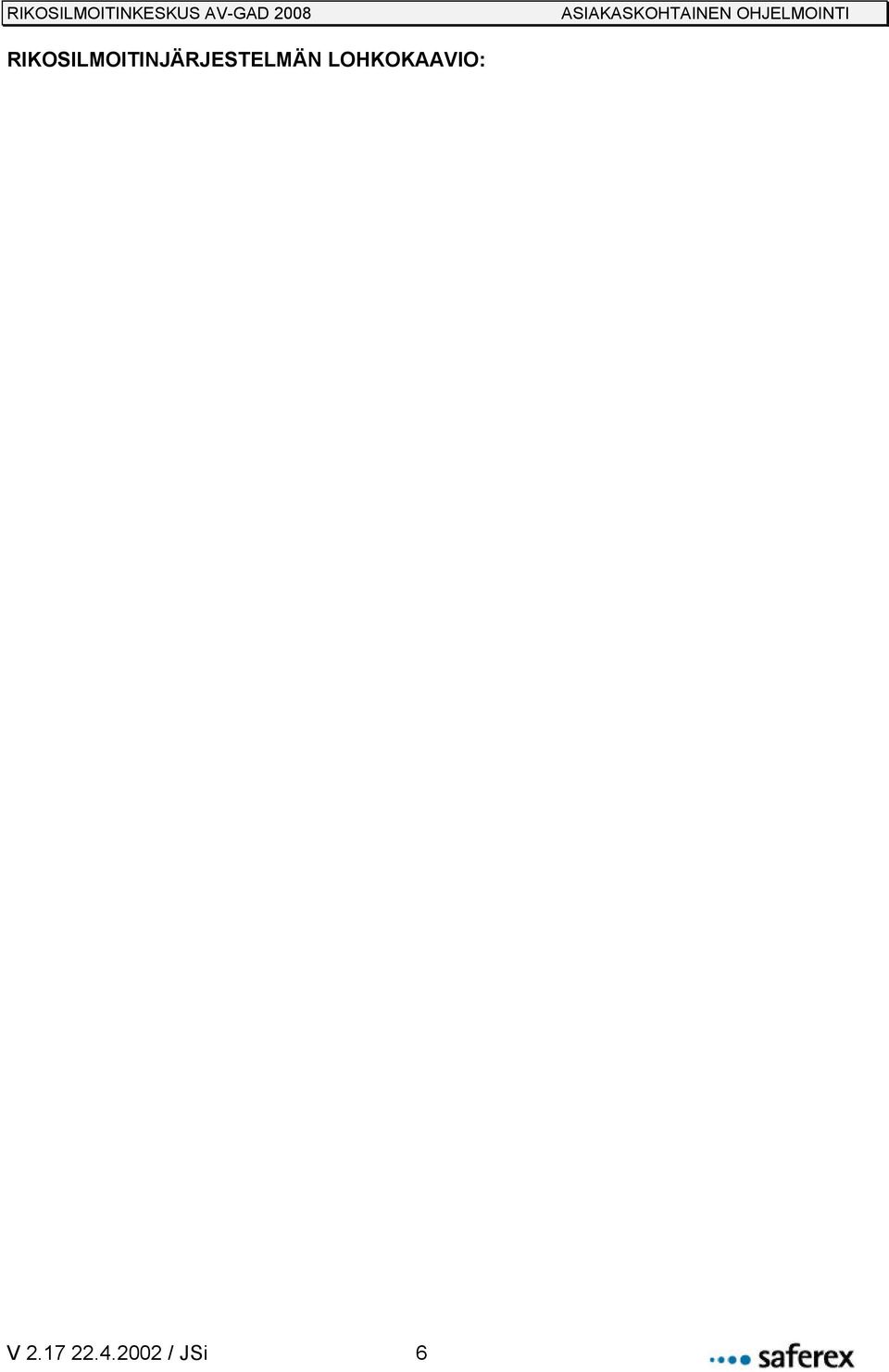

6 RIKOSILMOITINJÄRJESTELMÄN LOHKOKAAVIO: V / JSi 6
