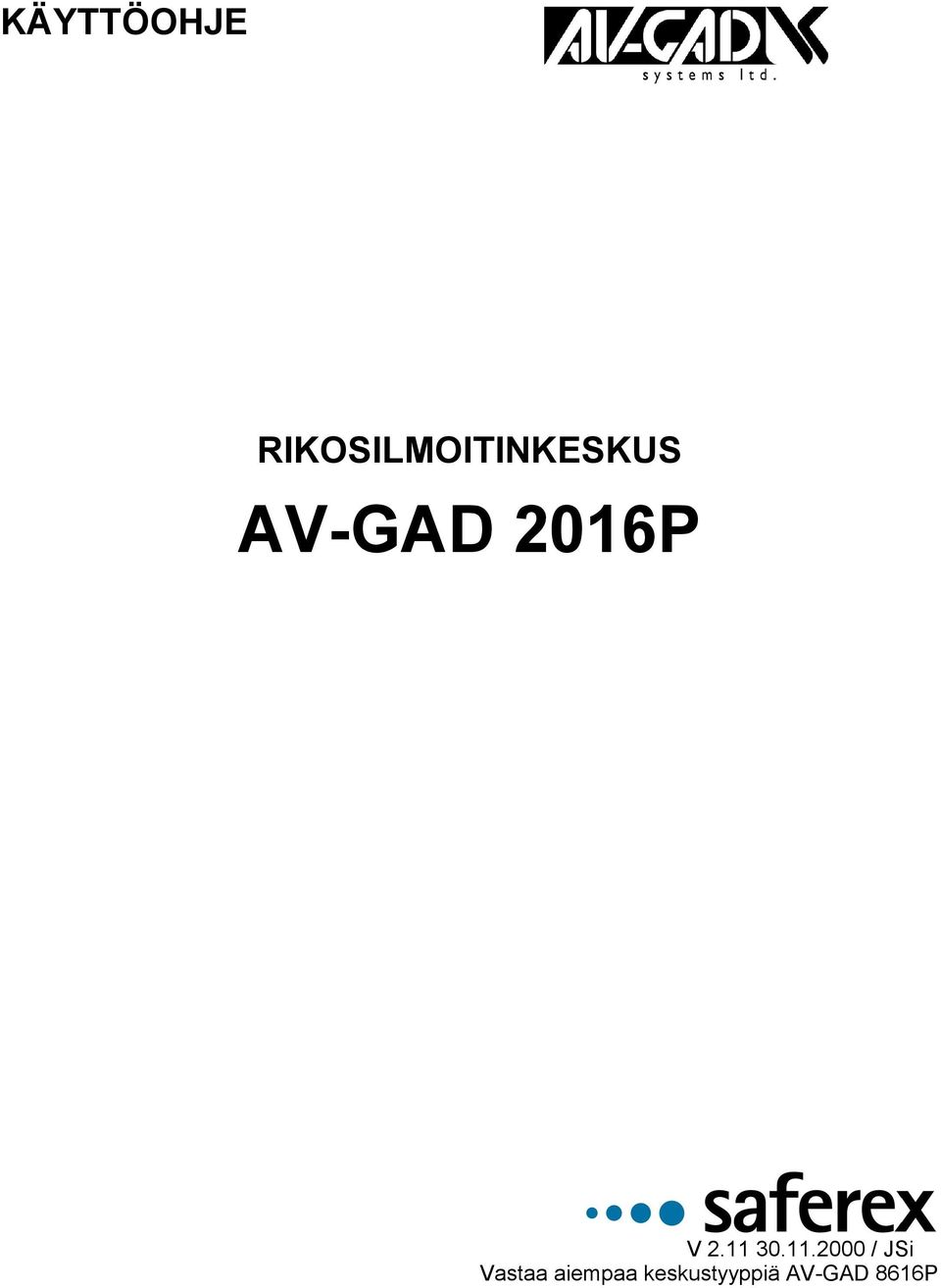

KÄYTTÖOHJE RIKOSILMOITINKESKUS AV-GAD 2016P. V / JSi Vastaa aiempaa keskustyyppiä AV-GAD 8616P

Transkriptio

1 RIKOSILMOITINKESKUS AV-GAD 2016P V / JSi Vastaa aiempaa keskustyyppiä AV-GAD 8616P

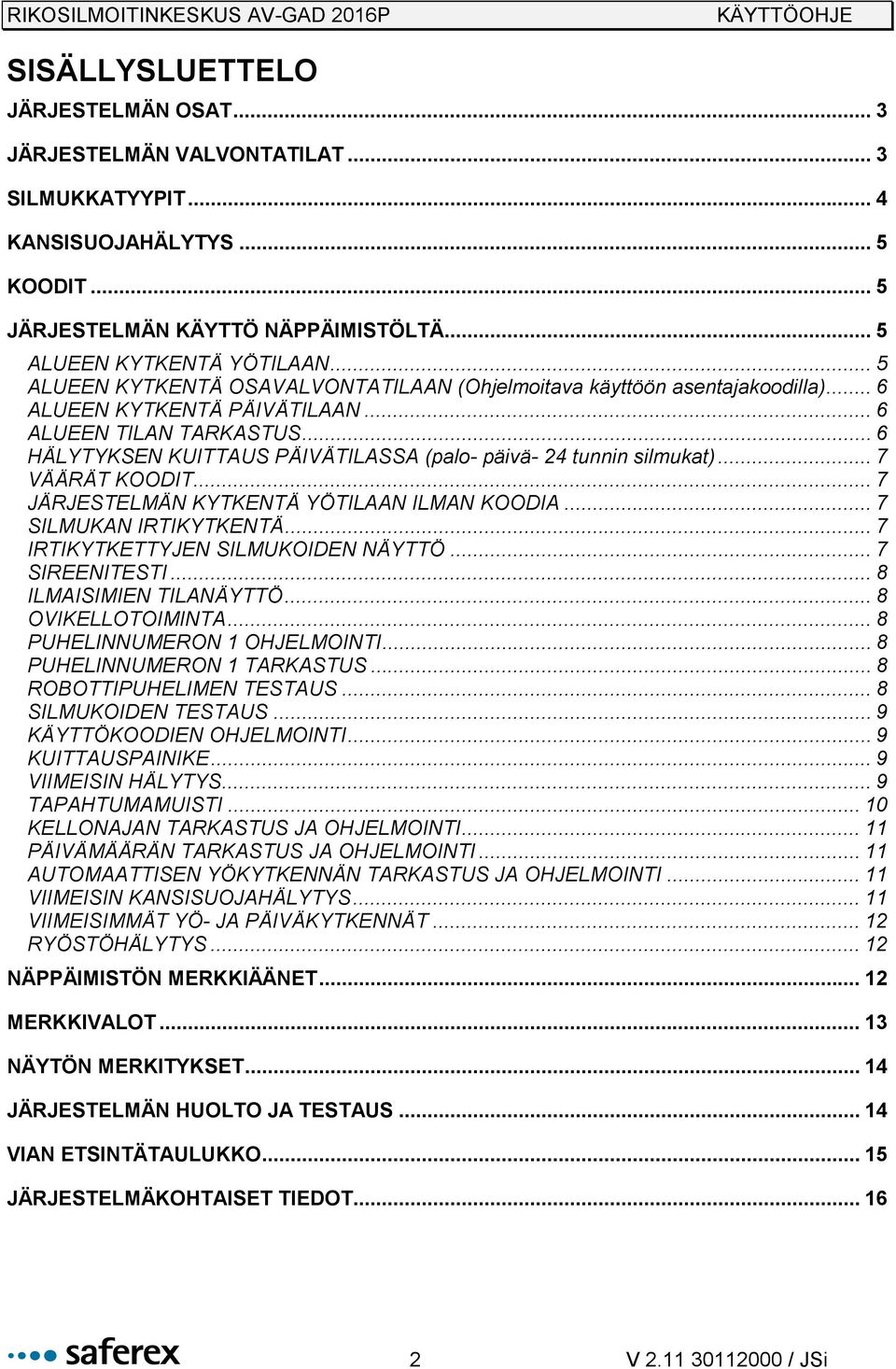

2 SISÄLLYSLUETTELO JÄRJESTELMÄN OSAT... 3 JÄRJESTELMÄN VALVONTATILAT... 3 SILMUKKATYYPIT... 4 KANSISUOJAHÄLYTYS...5 KOODIT... 5 JÄRJESTELMÄN KÄYTTÖ NÄPPÄIMISTÖLTÄ... 5 ALUEEN KYTKENTÄ YÖTILAAN... 5 ALUEEN KYTKENTÄ OSAVALVONTATILAAN (Ohjelmoitava käyttöön asentajakoodilla)... 6 ALUEEN KYTKENTÄ PÄIVÄTILAAN... 6 ALUEEN TILAN TARKASTUS... 6 HÄLYTYKSEN KUITTAUS PÄIVÄTILASSA (palo- päivä- 24 tunnin silmukat)... 7 VÄÄRÄT KOODIT... 7 JÄRJESTELMÄN KYTKENTÄ YÖTILAAN ILMAN KOODIA... 7 SILMUKAN IRTIKYTKENTÄ... 7 IRTIKYTKETTYJEN SILMUKOIDEN NÄYTTÖ... 7 SIREENITESTI... 8 ILMAISIMIEN TILANÄYTTÖ... 8 OVIKELLOTOIMINTA... 8 PUHELINNUMERON 1 OHJELMOINTI... 8 PUHELINNUMERON 1 TARKASTUS... 8 ROBOTTIPUHELIMEN TESTAUS... 8 SILMUKOIDEN TESTAUS... 9 KÄYTTÖKOODIEN OHJELMOINTI... 9 KUITTAUSPAINIKE... 9 VIIMEISIN HÄLYTYS... 9 TAPAHTUMAMUISTI KELLONAJAN TARKASTUS JA OHJELMOINTI PÄIVÄMÄÄRÄN TARKASTUS JA OHJELMOINTI AUTOMAATTISEN YÖKYTKENNÄN TARKASTUS JA OHJELMOINTI VIIMEISIN KANSISUOJAHÄLYTYS VIIMEISIMMÄT YÖ- JA PÄIVÄKYTKENNÄT RYÖSTÖHÄLYTYS NÄPPÄIMISTÖN MERKKIÄÄNET MERKKIVALOT NÄYTÖN MERKITYKSET JÄRJESTELMÄN HUOLTO JA TESTAUS VIAN ETSINTÄTAULUKKO JÄRJESTELMÄKOHTAISET TIEDOT V / JSi

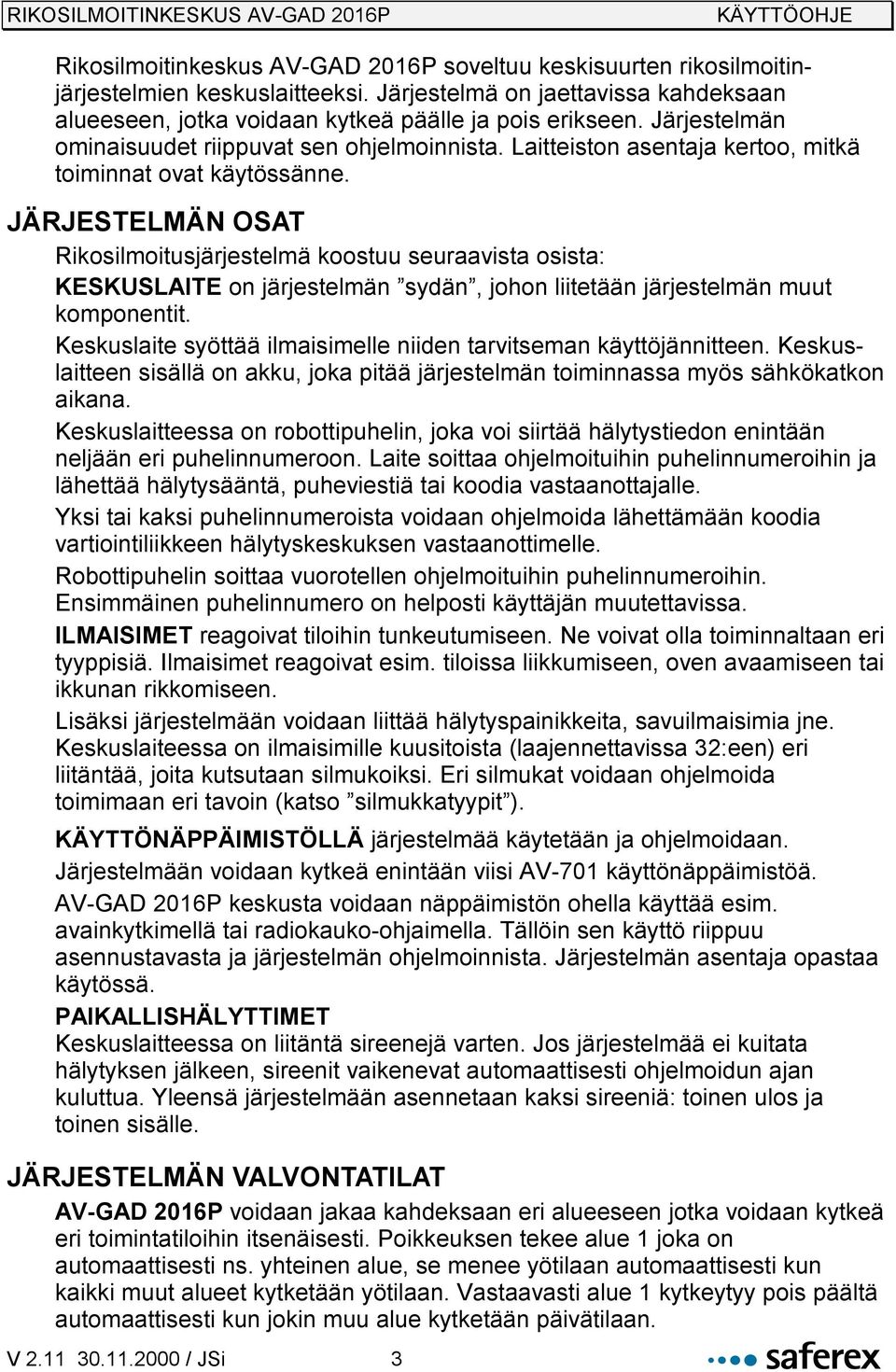

3 Rikosilmoitinkeskus AV-GAD 2016P soveltuu keskisuurten rikosilmoitinjärjestelmien keskuslaitteeksi. Järjestelmä on jaettavissa kahdeksaan alueeseen, jotka voidaan kytkeä päälle ja pois erikseen. Järjestelmän ominaisuudet riippuvat sen ohjelmoinnista. Laitteiston asentaja kertoo, mitkä toiminnat ovat käytössänne. JÄRJESTELMÄN OSAT Rikosilmoitusjärjestelmä koostuu seuraavista osista: KESKUSLAITE on järjestelmän sydän, johon liitetään järjestelmän muut komponentit. Keskuslaite syöttää ilmaisimelle niiden tarvitseman käyttöjännitteen. Keskuslaitteen sisällä on akku, joka pitää järjestelmän toiminnassa myös sähkökatkon aikana. Keskuslaitteessa on robottipuhelin, joka voi siirtää hälytystiedon enintään neljään eri puhelinnumeroon. Laite soittaa ohjelmoituihin puhelinnumeroihin ja lähettää hälytysääntä, puheviestiä tai koodia vastaanottajalle. Yksi tai kaksi puhelinnumeroista voidaan ohjelmoida lähettämään koodia vartiointiliikkeen hälytyskeskuksen vastaanottimelle. Robottipuhelin soittaa vuorotellen ohjelmoituihin puhelinnumeroihin. Ensimmäinen puhelinnumero on helposti käyttäjän muutettavissa. ILMAISIMET reagoivat tiloihin tunkeutumiseen. Ne voivat olla toiminnaltaan eri tyyppisiä. Ilmaisimet reagoivat esim. tiloissa liikkumiseen, oven avaamiseen tai ikkunan rikkomiseen. Lisäksi järjestelmään voidaan liittää hälytyspainikkeita, savuilmaisimia jne. Keskuslaiteessa on ilmaisimille kuusitoista (laajennettavissa 32:een) eri liitäntää, joita kutsutaan silmukoiksi. Eri silmukat voidaan ohjelmoida toimimaan eri tavoin (katso silmukkatyypit ). KÄYTTÖNÄPPÄIMISTÖLLÄ järjestelmää käytetään ja ohjelmoidaan. Järjestelmään voidaan kytkeä enintään viisi AV-701 käyttönäppäimistöä. AV-GAD 2016P keskusta voidaan näppäimistön ohella käyttää esim. avainkytkimellä tai radiokauko-ohjaimella. Tällöin sen käyttö riippuu asennustavasta ja järjestelmän ohjelmoinnista. Järjestelmän asentaja opastaa käytössä. PAIKALLISHÄLYTTIMET Keskuslaitteessa on liitäntä sireenejä varten. Jos järjestelmää ei kuitata hälytyksen jälkeen, sireenit vaikenevat automaattisesti ohjelmoidun ajan kuluttua. Yleensä järjestelmään asennetaan kaksi sireeniä: toinen ulos ja toinen sisälle. JÄRJESTELMÄN VALVONTATILAT AV-GAD 2016P voidaan jakaa kahdeksaan eri alueeseen jotka voidaan kytkeä eri toimintatiloihin itsenäisesti. Poikkeuksen tekee alue 1 joka on automaattisesti ns. yhteinen alue, se menee yötilaan automaattisesti kun kaikki muut alueet kytketään yötilaan. Vastaavasti alue 1 kytkeytyy pois päältä automaattisesti kun jokin muu alue kytketään päivätilaan. V / JSi 3

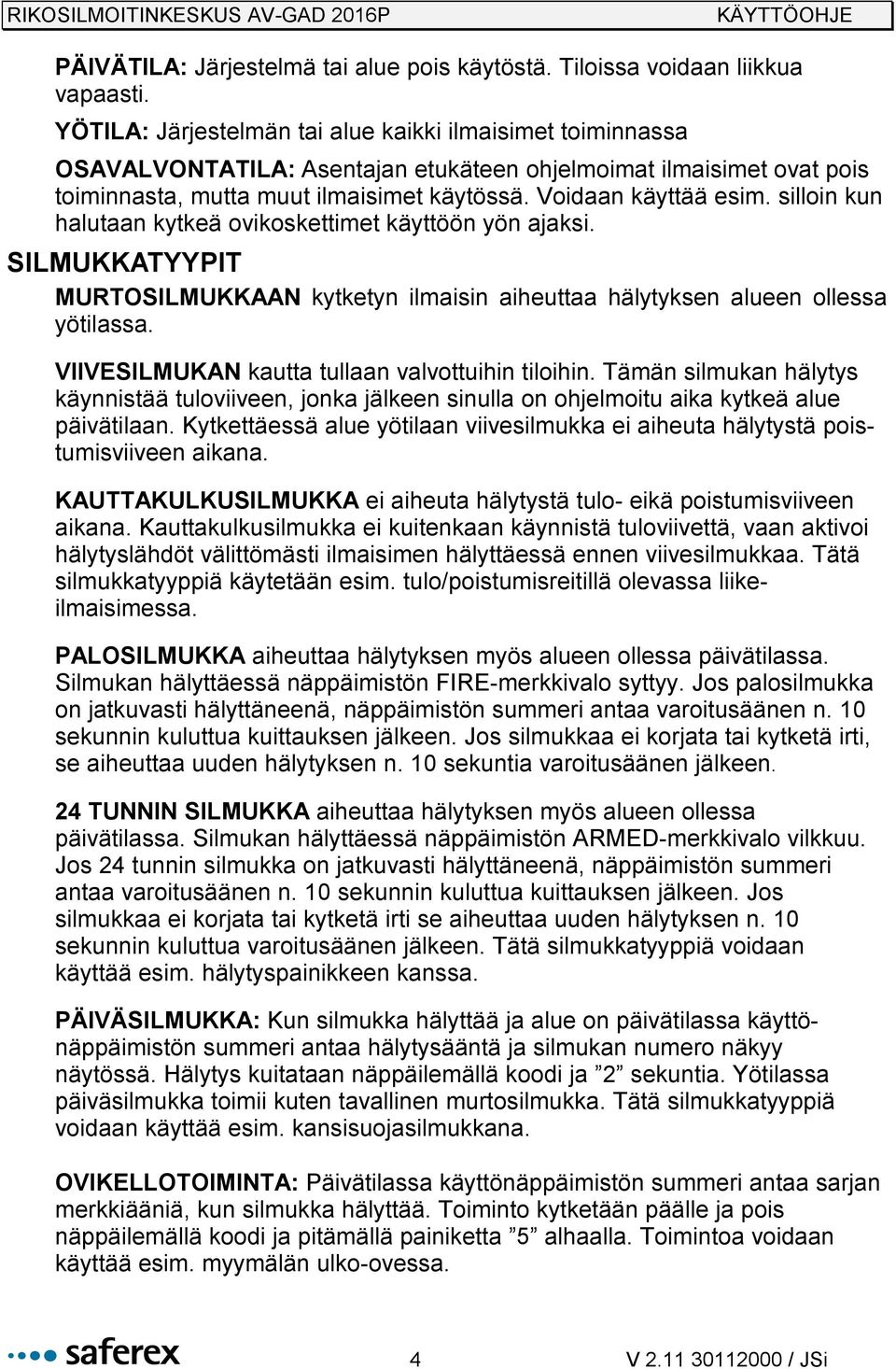

4 PÄIVÄTILA: Järjestelmä tai alue pois käytöstä. Tiloissa voidaan liikkua vapaasti. YÖTILA: Järjestelmän tai alue kaikki ilmaisimet toiminnassa OSAVALVONTATILA: Asentajan etukäteen ohjelmoimat ilmaisimet ovat pois toiminnasta, mutta muut ilmaisimet käytössä. Voidaan käyttää esim. silloin kun halutaan kytkeä ovikoskettimet käyttöön yön ajaksi. SILMUKKATYYPIT MURTOSILMUKKAAN kytketyn ilmaisin aiheuttaa hälytyksen alueen ollessa yötilassa. VIIVESILMUKAN kautta tullaan valvottuihin tiloihin. Tämän silmukan hälytys käynnistää tuloviiveen, jonka jälkeen sinulla on ohjelmoitu aika kytkeä alue päivätilaan. Kytkettäessä alue yötilaan viivesilmukka ei aiheuta hälytystä poistumisviiveen aikana. KAUTTAKULKUSILMUKKA ei aiheuta hälytystä tulo- eikä poistumisviiveen aikana. Kauttakulkusilmukka ei kuitenkaan käynnistä tuloviivettä, vaan aktivoi hälytyslähdöt välittömästi ilmaisimen hälyttäessä ennen viivesilmukkaa. Tätä silmukkatyyppiä käytetään esim. tulo/poistumisreitillä olevassa liikeilmaisimessa. PALOSILMUKKA aiheuttaa hälytyksen myös alueen ollessa päivätilassa. Silmukan hälyttäessä näppäimistön FIRE-merkkivalo syttyy. Jos palosilmukka on jatkuvasti hälyttäneenä, näppäimistön summeri antaa varoitusäänen n. 10 sekunnin kuluttua kuittauksen jälkeen. Jos silmukkaa ei korjata tai kytketä irti, se aiheuttaa uuden hälytyksen n. 10 sekuntia varoitusäänen jälkeen. 24 TUNNIN SILMUKKA aiheuttaa hälytyksen myös alueen ollessa päivätilassa. Silmukan hälyttäessä näppäimistön ARMED-merkkivalo vilkkuu. Jos 24 tunnin silmukka on jatkuvasti hälyttäneenä, näppäimistön summeri antaa varoitusäänen n. 10 sekunnin kuluttua kuittauksen jälkeen. Jos silmukkaa ei korjata tai kytketä irti se aiheuttaa uuden hälytyksen n. 10 sekunnin kuluttua varoitusäänen jälkeen. Tätä silmukkatyyppiä voidaan käyttää esim. hälytyspainikkeen kanssa. PÄIVÄSILMUKKA: Kun silmukka hälyttää ja alue on päivätilassa käyttönäppäimistön summeri antaa hälytysääntä ja silmukan numero näkyy näytössä. Hälytys kuitataan näppäilemällä koodi ja 2 sekuntia. Yötilassa päiväsilmukka toimii kuten tavallinen murtosilmukka. Tätä silmukkatyyppiä voidaan käyttää esim. kansisuojasilmukkana. OVIKELLOTOIMINTA: Päivätilassa käyttönäppäimistön summeri antaa sarjan merkkiääniä, kun silmukka hälyttää. Toiminto kytketään päälle ja pois näppäilemällä koodi ja pitämällä painiketta 5 alhaalla. Toimintoa voidaan käyttää esim. myymälän ulko-ovessa. 4 V / JSi

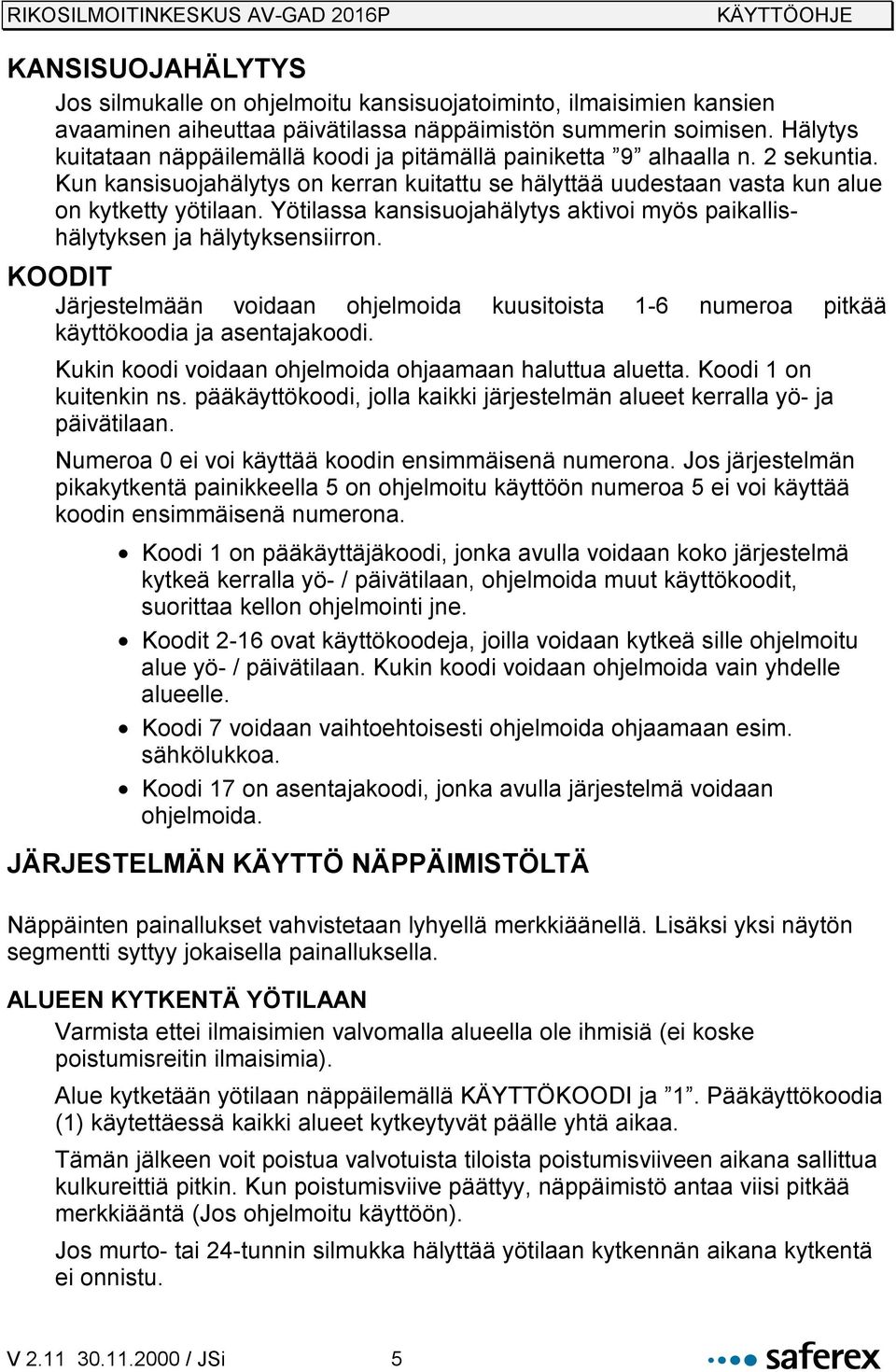

5 KANSISUOJAHÄLYTYS Jos silmukalle on ohjelmoitu kansisuojatoiminto, ilmaisimien kansien avaaminen aiheuttaa päivätilassa näppäimistön summerin soimisen. Hälytys kuitataan näppäilemällä koodi ja pitämällä painiketta 9 alhaalla n. 2 sekuntia. Kun kansisuojahälytys on kerran kuitattu se hälyttää uudestaan vasta kun alue on kytketty yötilaan. Yötilassa kansisuojahälytys aktivoi myös paikallishälytyksen ja hälytyksensiirron. KOODIT Järjestelmään voidaan ohjelmoida kuusitoista 1-6 numeroa pitkää käyttökoodia ja asentajakoodi. Kukin koodi voidaan ohjelmoida ohjaamaan haluttua aluetta. Koodi 1 on kuitenkin ns. pääkäyttökoodi, jolla kaikki järjestelmän alueet kerralla yö- ja päivätilaan. Numeroa 0 ei voi käyttää koodin ensimmäisenä numerona. Jos järjestelmän pikakytkentä painikkeella 5 on ohjelmoitu käyttöön numeroa 5 ei voi käyttää koodin ensimmäisenä numerona. Koodi 1 on pääkäyttäjäkoodi, jonka avulla voidaan koko järjestelmä kytkeä kerralla yö- / päivätilaan, ohjelmoida muut käyttökoodit, suorittaa kellon ohjelmointi jne. Koodit 2-16 ovat käyttökoodeja, joilla voidaan kytkeä sille ohjelmoitu alue yö- / päivätilaan. Kukin koodi voidaan ohjelmoida vain yhdelle alueelle. Koodi 7 voidaan vaihtoehtoisesti ohjelmoida ohjaamaan esim. sähkölukkoa. Koodi 17 on asentajakoodi, jonka avulla järjestelmä voidaan ohjelmoida. JÄRJESTELMÄN KÄYTTÖ NÄPPÄIMISTÖLTÄ Näppäinten painallukset vahvistetaan lyhyellä merkkiäänellä. Lisäksi yksi näytön segmentti syttyy jokaisella painalluksella. ALUEEN KYTKENTÄ YÖTILAAN Varmista ettei ilmaisimien valvomalla alueella ole ihmisiä (ei koske poistumisreitin ilmaisimia). Alue kytketään yötilaan näppäilemällä KÄYTTÖKOODI ja 1. Pääkäyttökoodia (1) käytettäessä kaikki alueet kytkeytyvät päälle yhtä aikaa. Tämän jälkeen voit poistua valvotuista tiloista poistumisviiveen aikana sallittua kulkureittiä pitkin. Kun poistumisviive päättyy, näppäimistö antaa viisi pitkää merkkiääntä (Jos ohjelmoitu käyttöön). Jos murto- tai 24-tunnin silmukka hälyttää yötilaan kytkennän aikana kytkentä ei onnistu. V / JSi 5

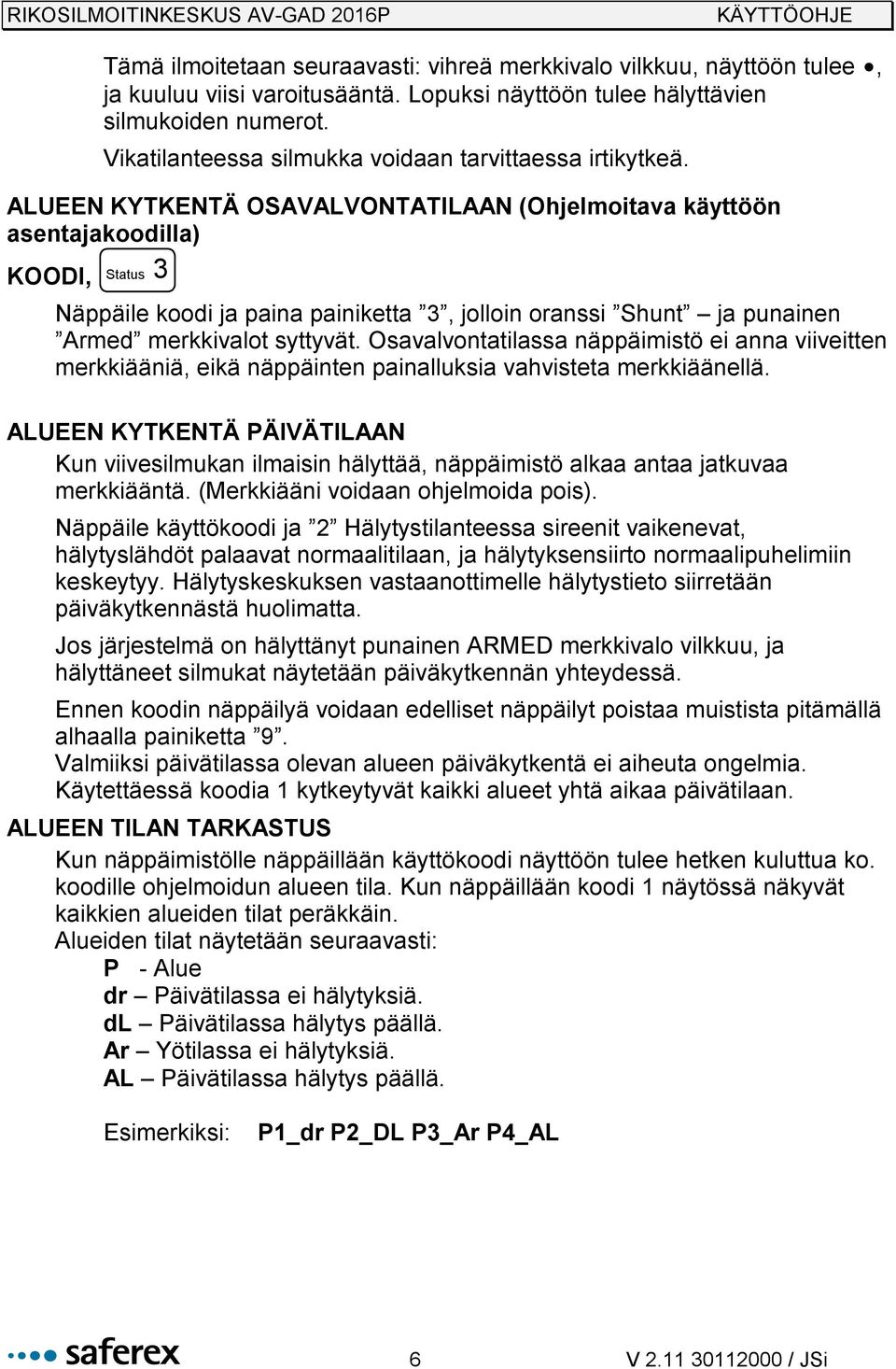

6 Tämä ilmoitetaan seuraavasti: vihreä merkkivalo vilkkuu, näyttöön tulee, ja kuuluu viisi varoitusääntä. Lopuksi näyttöön tulee hälyttävien silmukoiden numerot. Vikatilanteessa silmukka voidaan tarvittaessa irtikytkeä. ALUEEN KYTKENTÄ OSAVALVONTATILAAN (Ohjelmoitava käyttöön asentajakoodilla) KOODI, Näppäile koodi ja paina painiketta 3, jolloin oranssi Shunt ja punainen Armed merkkivalot syttyvät. Osavalvontatilassa näppäimistö ei anna viiveitten merkkiääniä, eikä näppäinten painalluksia vahvisteta merkkiäänellä. Status 3 ALUEEN KYTKENTÄ PÄIVÄTILAAN Kun viivesilmukan ilmaisin hälyttää, näppäimistö alkaa antaa jatkuvaa merkkiääntä. (Merkkiääni voidaan ohjelmoida pois). Näppäile käyttökoodi ja 2 Hälytystilanteessa sireenit vaikenevat, hälytyslähdöt palaavat normaalitilaan, ja hälytyksensiirto normaalipuhelimiin keskeytyy. Hälytyskeskuksen vastaanottimelle hälytystieto siirretään päiväkytkennästä huolimatta. Jos järjestelmä on hälyttänyt punainen ARMED merkkivalo vilkkuu, ja hälyttäneet silmukat näytetään päiväkytkennän yhteydessä. Ennen koodin näppäilyä voidaan edelliset näppäilyt poistaa muistista pitämällä alhaalla painiketta 9. Valmiiksi päivätilassa olevan alueen päiväkytkentä ei aiheuta ongelmia. Käytettäessä koodia 1 kytkeytyvät kaikki alueet yhtä aikaa päivätilaan. ALUEEN TILAN TARKASTUS Kun näppäimistölle näppäillään käyttökoodi näyttöön tulee hetken kuluttua ko. koodille ohjelmoidun alueen tila. Kun näppäillään koodi 1 näytössä näkyvät kaikkien alueiden tilat peräkkäin. Alueiden tilat näytetään seuraavasti: P - Alue dr Päivätilassa ei hälytyksiä. dl Päivätilassa hälytys päällä. Ar Yötilassa ei hälytyksiä. AL Päivätilassa hälytys päällä. Esimerkiksi: P1_dr P2_DL P3_Ar P4_AL 6 V / JSi

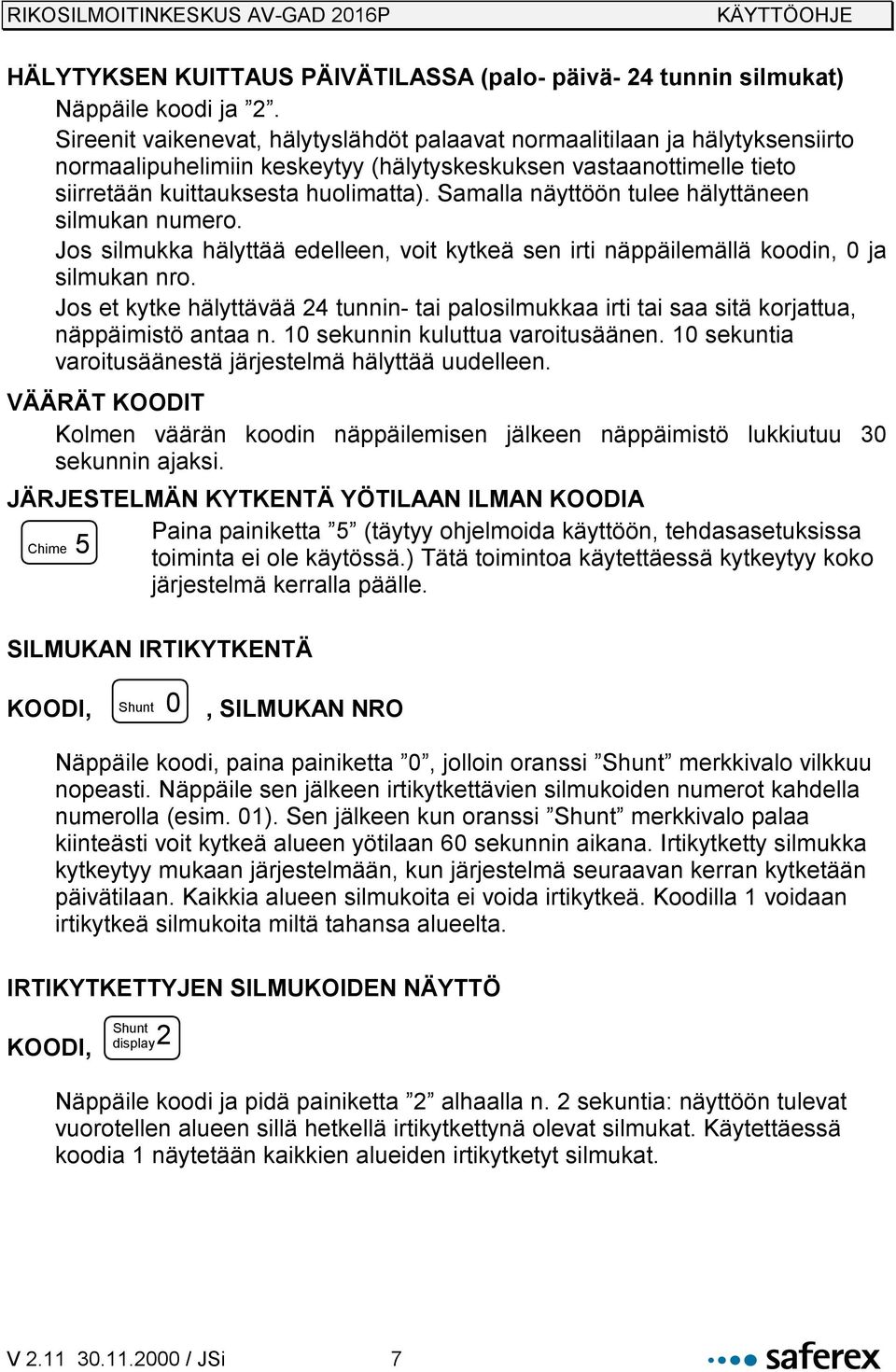

7 HÄLYTYKSEN KUITTAUS PÄIVÄTILASSA (palo- päivä- 24 tunnin silmukat) Näppäile koodi ja 2. Sireenit vaikenevat, hälytyslähdöt palaavat normaalitilaan ja hälytyksensiirto normaalipuhelimiin keskeytyy (hälytyskeskuksen vastaanottimelle tieto siirretään kuittauksesta huolimatta). Samalla näyttöön tulee hälyttäneen silmukan numero. Jos silmukka hälyttää edelleen, voit kytkeä sen irti näppäilemällä koodin, 0 ja silmukan nro. Jos et kytke hälyttävää 24 tunnin- tai palosilmukkaa irti tai saa sitä korjattua, näppäimistö antaa n. 10 sekunnin kuluttua varoitusäänen. 10 sekuntia varoitusäänestä järjestelmä hälyttää uudelleen. VÄÄRÄT KOODIT Kolmen väärän koodin näppäilemisen jälkeen näppäimistö lukkiutuu 30 sekunnin ajaksi. JÄRJESTELMÄN KYTKENTÄ YÖTILAAN ILMAN KOODIA Paina painiketta 5 (täytyy ohjelmoida käyttöön, tehdasasetuksissa Chime 5 toiminta ei ole käytössä.) Tätä toimintoa käytettäessä kytkeytyy koko järjestelmä kerralla päälle. SILMUKAN IRTIKYTKENTÄ KOODI, Shunt 0, SILMUKAN NRO Näppäile koodi, paina painiketta 0, jolloin oranssi Shunt merkkivalo vilkkuu nopeasti. Näppäile sen jälkeen irtikytkettävien silmukoiden numerot kahdella numerolla (esim. 01). Sen jälkeen kun oranssi Shunt merkkivalo palaa kiinteästi voit kytkeä alueen yötilaan 60 sekunnin aikana. Irtikytketty silmukka kytkeytyy mukaan järjestelmään, kun järjestelmä seuraavan kerran kytketään päivätilaan. Kaikkia alueen silmukoita ei voida irtikytkeä. Koodilla 1 voidaan irtikytkeä silmukoita miltä tahansa alueelta. IRTIKYTKETTYJEN SILMUKOIDEN NÄYTTÖ KOODI, Shunt display2 Näppäile koodi ja pidä painiketta 2 alhaalla n. 2 sekuntia: näyttöön tulevat vuorotellen alueen sillä hetkellä irtikytkettynä olevat silmukat. Käytettäessä koodia 1 näytetään kaikkien alueiden irtikytketyt silmukat. V / JSi 7

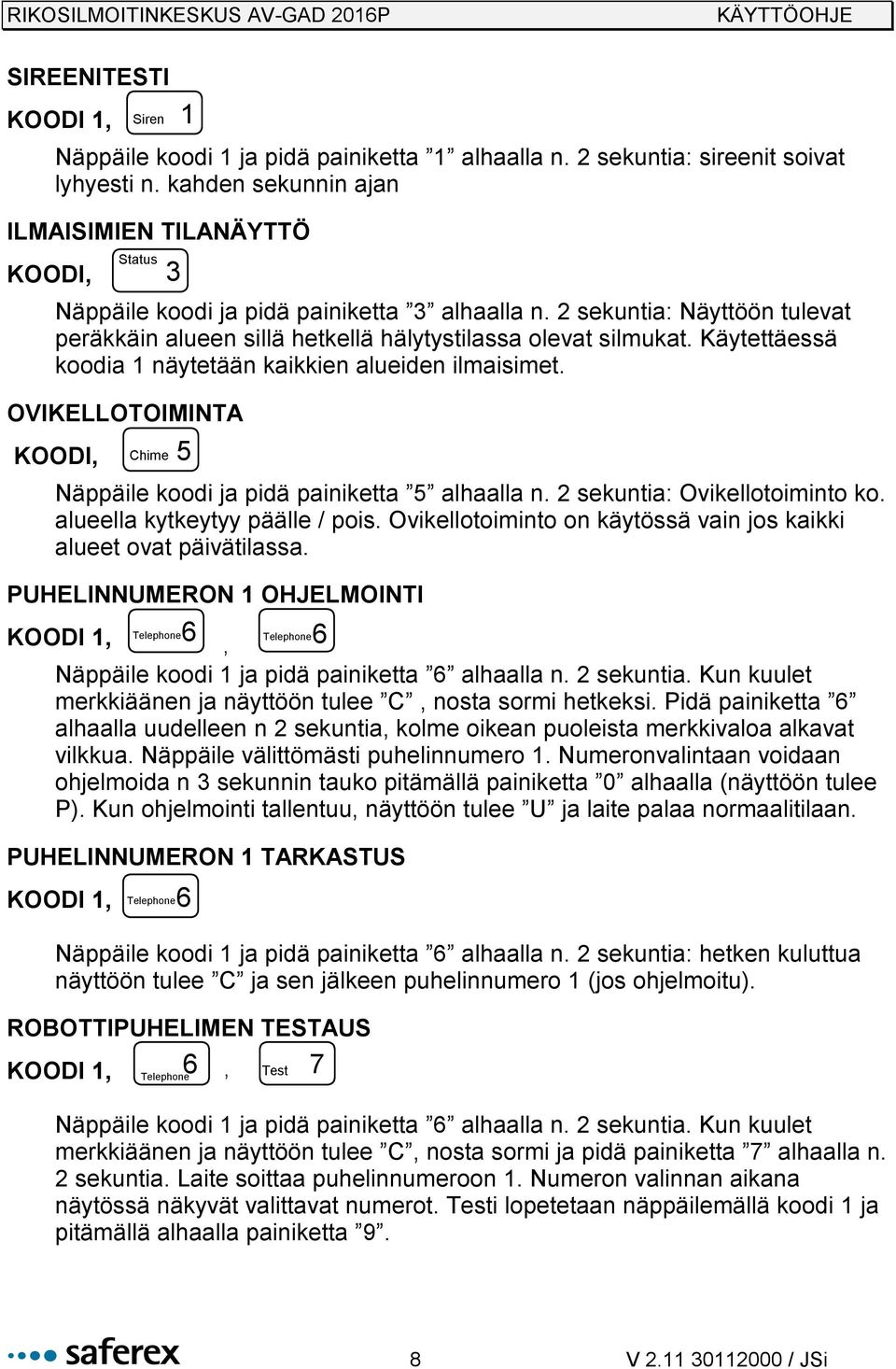

8 SIREENITESTI Näppäile koodi 1 ja pidä painiketta 1 alhaalla n. 2 sekuntia: sireenit soivat lyhyesti n. kahden sekunnin ajan Siren 1 ILMAISIMIEN TILANÄYTTÖ Status KOODI, 3 Näppäile koodi ja pidä painiketta 3 alhaalla n. 2 sekuntia: Näyttöön tulevat peräkkäin alueen sillä hetkellä hälytystilassa olevat silmukat. Käytettäessä koodia 1 näytetään kaikkien alueiden ilmaisimet. OVIKELLOTOIMINTA KOODI, Näppäile koodi ja pidä painiketta 5 alhaalla n. 2 sekuntia: Ovikellotoiminto ko. alueella kytkeytyy päälle / pois. Ovikellotoiminto on käytössä vain jos kaikki alueet ovat päivätilassa. Chime 5 PUHELINNUMERON 1 OHJELMOINTI Telephone6 Telephone6 Telephone6, Näppäile koodi 1 ja pidä painiketta 6 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen ja näyttöön tulee C, nosta sormi hetkeksi. Pidä painiketta 6 alhaalla uudelleen n 2 sekuntia, kolme oikean puoleista merkkivaloa alkavat vilkkua. Näppäile välittömästi puhelinnumero 1. Numeronvalintaan voidaan ohjelmoida n 3 sekunnin tauko pitämällä painiketta 0 alhaalla (näyttöön tulee P). Kun ohjelmointi tallentuu, näyttöön tulee U ja laite palaa normaalitilaan. PUHELINNUMERON 1 TARKASTUS Näppäile koodi 1 ja pidä painiketta 6 alhaalla n. 2 sekuntia: hetken kuluttua näyttöön tulee C ja sen jälkeen puhelinnumero 1 (jos ohjelmoitu). ROBOTTIPUHELIMEN TESTAUS Telephone 6, Test 7 Näppäile koodi 1 ja pidä painiketta 6 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen ja näyttöön tulee C, nosta sormi ja pidä painiketta 7 alhaalla n. 2 sekuntia. Laite soittaa puhelinnumeroon 1. Numeron valinnan aikana näytössä näkyvät valittavat numerot. Testi lopetetaan näppäilemällä koodi 1 ja pitämällä alhaalla painiketta 9. 8 V / JSi

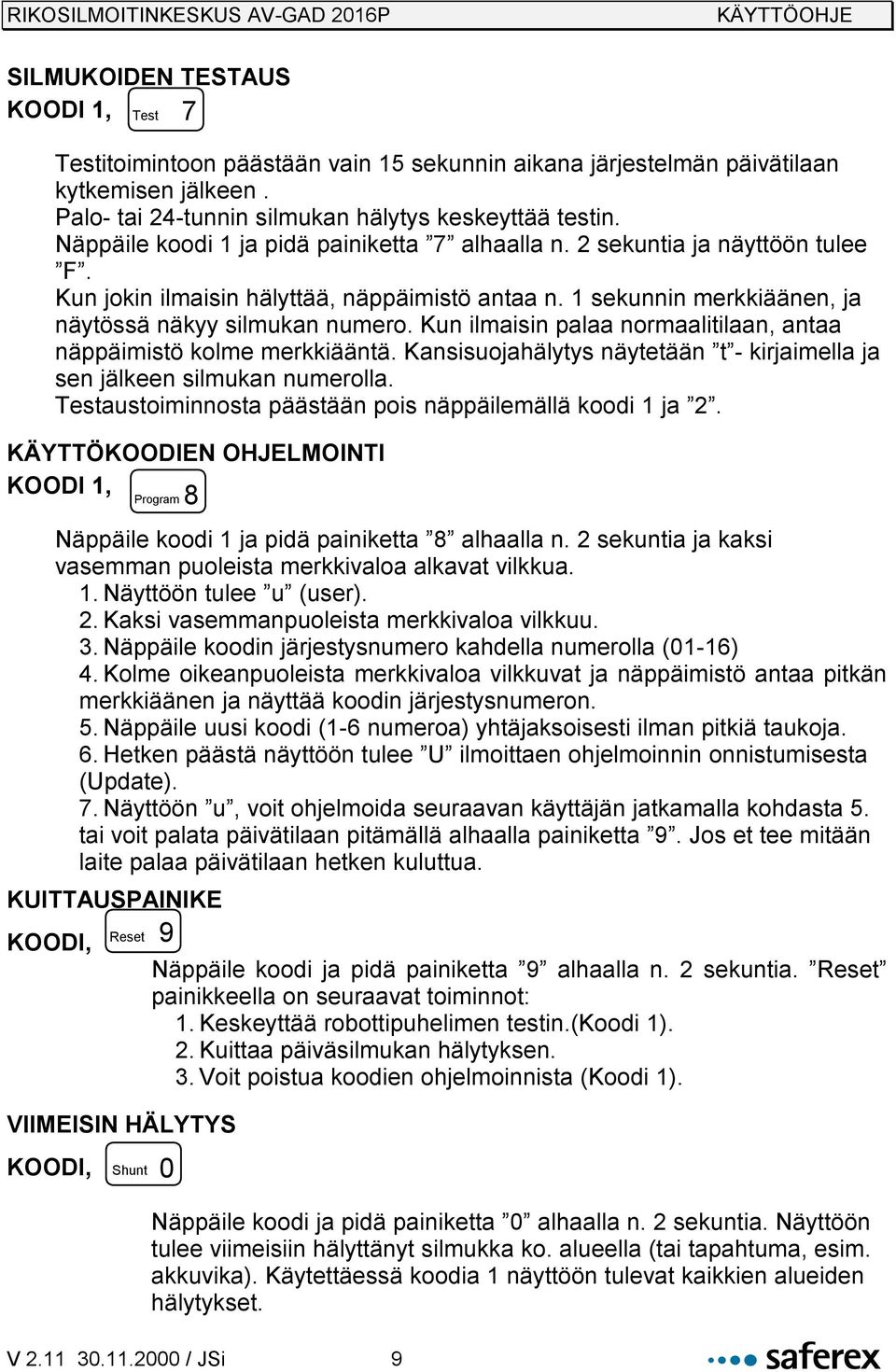

9 SILMUKOIDEN TESTAUS Test 7 Testitoimintoon päästään vain 15 sekunnin aikana järjestelmän päivätilaan kytkemisen jälkeen. Palo- tai 24-tunnin silmukan hälytys keskeyttää testin. Näppäile koodi 1 ja pidä painiketta 7 alhaalla n. 2 sekuntia ja näyttöön tulee F. Kun jokin ilmaisin hälyttää, näppäimistö antaa n. 1 sekunnin merkkiäänen, ja näytössä näkyy silmukan numero. Kun ilmaisin palaa normaalitilaan, antaa näppäimistö kolme merkkiääntä. Kansisuojahälytys näytetään t - kirjaimella ja sen jälkeen silmukan numerolla. Testaustoiminnosta päästään pois näppäilemällä koodi 1 ja 2. KÄYTTÖKOODIEN OHJELMOINTI Program 8 Näppäile koodi 1 ja pidä painiketta 8 alhaalla n. 2 sekuntia ja kaksi vasemman puoleista merkkivaloa alkavat vilkkua. 1. Näyttöön tulee u (user). 2. Kaksi vasemmanpuoleista merkkivaloa vilkkuu. 3. Näppäile koodin järjestysnumero kahdella numerolla (01-16) 4. Kolme oikeanpuoleista merkkivaloa vilkkuvat ja näppäimistö antaa pitkän merkkiäänen ja näyttää koodin järjestysnumeron. 5. Näppäile uusi koodi (1-6 numeroa) yhtäjaksoisesti ilman pitkiä taukoja. 6. Hetken päästä näyttöön tulee U ilmoittaen ohjelmoinnin onnistumisesta (Update). 7. Näyttöön u, voit ohjelmoida seuraavan käyttäjän jatkamalla kohdasta 5. tai voit palata päivätilaan pitämällä alhaalla painiketta 9. Jos et tee mitään laite palaa päivätilaan hetken kuluttua. KUITTAUSPAINIKE KOODI, Reset 9 VIIMEISIN HÄLYTYS KOODI, Shunt 0 Näppäile koodi ja pidä painiketta 9 alhaalla n. 2 sekuntia. Reset painikkeella on seuraavat toiminnot: 1. Keskeyttää robottipuhelimen testin.(koodi 1). 2. Kuittaa päiväsilmukan hälytyksen. 3. Voit poistua koodien ohjelmoinnista (Koodi 1). Näppäile koodi ja pidä painiketta 0 alhaalla n. 2 sekuntia. Näyttöön tulee viimeisiin hälyttänyt silmukka ko. alueella (tai tapahtuma, esim. akkuvika). Käytettäessä koodia 1 näyttöön tulevat kaikkien alueiden hälytykset. V / JSi 9

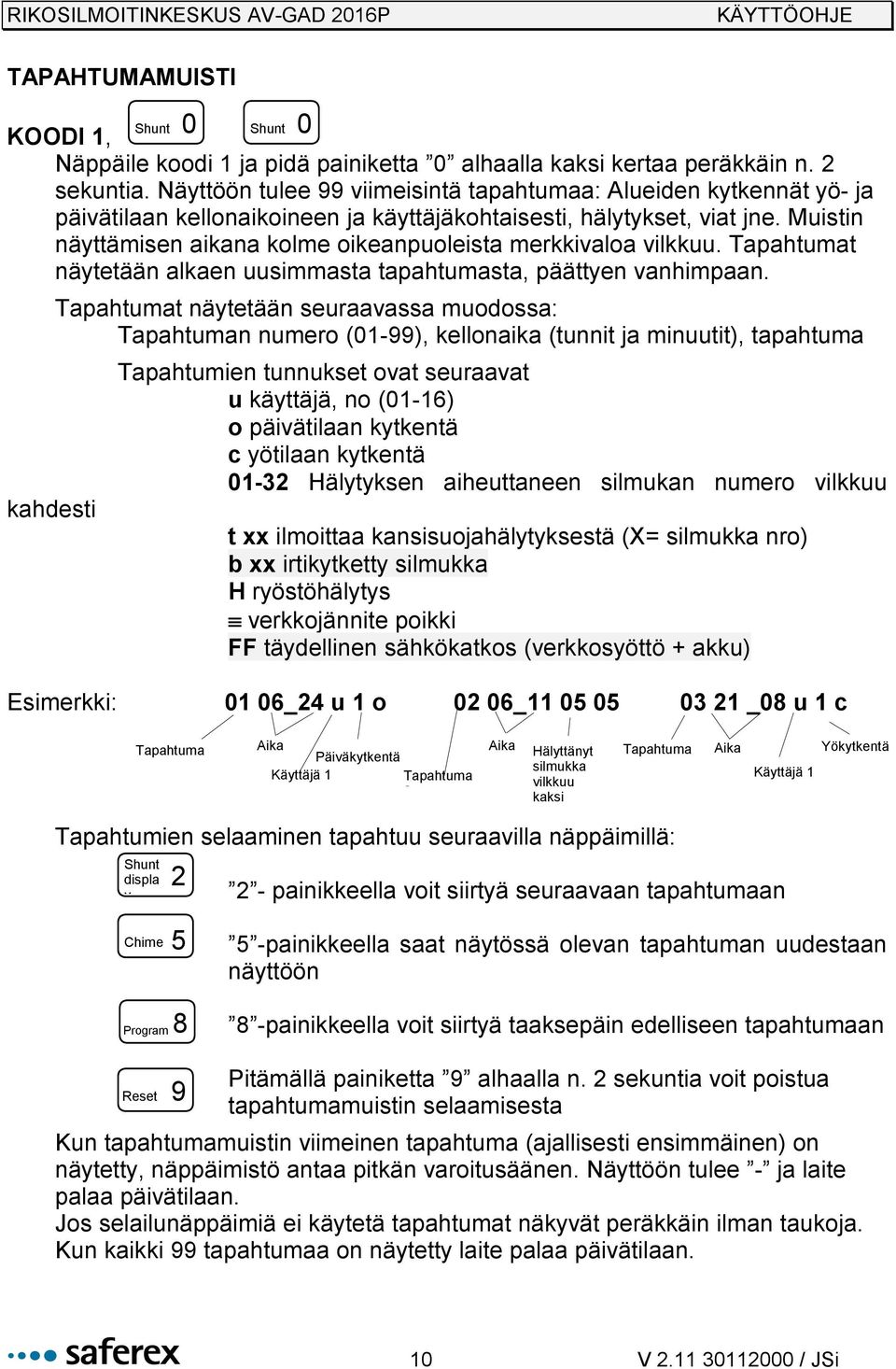

10 TAPAHTUMAMUISTI Shunt 0 Shunt 0 Näppäile koodi 1 ja pidä painiketta 0 alhaalla kaksi kertaa peräkkäin n. 2 sekuntia. Näyttöön tulee 99 viimeisintä tapahtumaa: Alueiden kytkennät yö- ja päivätilaan kellonaikoineen ja käyttäjäkohtaisesti, hälytykset, viat jne. Muistin näyttämisen aikana kolme oikeanpuoleista merkkivaloa vilkkuu. Tapahtumat näytetään alkaen uusimmasta tapahtumasta, päättyen vanhimpaan. Tapahtumat näytetään seuraavassa muodossa: Tapahtuman numero (01-99), kellonaika (tunnit ja minuutit), tapahtuma Tapahtumien tunnukset ovat seuraavat u käyttäjä, no (01-16) o päivätilaan kytkentä c yötilaan kytkentä Hälytyksen aiheuttaneen silmukan numero vilkkuu kahdesti t xx ilmoittaa kansisuojahälytyksestä (X= silmukka nro) b xx irtikytketty silmukka H ryöstöhälytys verkkojännite poikki FF täydellinen sähkökatkos (verkkosyöttö + akku) Esimerkki: 01 06_24 u 1 o 02 06_ _08 u 1 c Tapahtuma Aika Päiväkytkentä Käyttäjä 1 Tapahtuma 2 Aika Hälyttänyt silmukka vilkkuu kaksi Tapahtuma Aika Käyttäjä 1 Yökytkentä Tapahtumien selaaminen tapahtuu seuraavilla näppäimillä: Shunt displa 2 y 2 - painikkeella voit siirtyä seuraavaan tapahtumaan Chime 5 Program 8 5 -painikkeella saat näytössä olevan tapahtuman uudestaan näyttöön 8 -painikkeella voit siirtyä taaksepäin edelliseen tapahtumaan Pitämällä painiketta 9 alhaalla n. 2 sekuntia voit poistua Reset 9 tapahtumamuistin selaamisesta Kun tapahtumamuistin viimeinen tapahtuma (ajallisesti ensimmäinen) on näytetty, näppäimistö antaa pitkän varoitusäänen. Näyttöön tulee - ja laite palaa päivätilaan. Jos selailunäppäimiä ei käytetä tapahtumat näkyvät peräkkäin ilman taukoja. Kun kaikki 99 tapahtumaa on näytetty laite palaa päivätilaan. 10 V / JSi

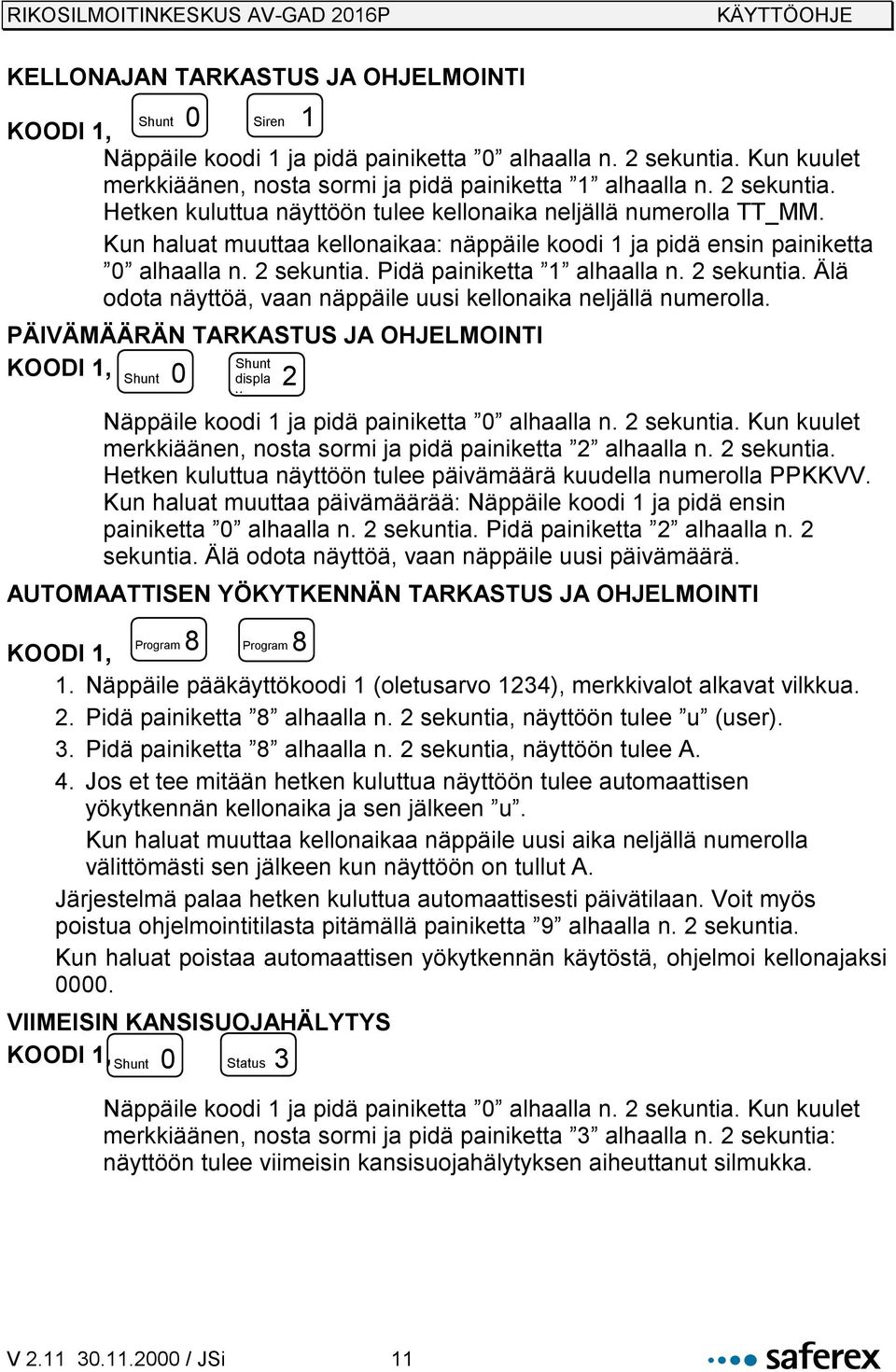

11 KELLONAJAN TARKASTUS JA OHJELMOINTI Shunt 0 Siren 1 Näppäile koodi 1 ja pidä painiketta 0 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen, nosta sormi ja pidä painiketta 1 alhaalla n. 2 sekuntia. Hetken kuluttua näyttöön tulee kellonaika neljällä numerolla TT_MM. Kun haluat muuttaa kellonaikaa: näppäile koodi 1 ja pidä ensin painiketta 0 alhaalla n. 2 sekuntia. Pidä painiketta 1 alhaalla n. 2 sekuntia. Älä odota näyttöä, vaan näppäile uusi kellonaika neljällä numerolla. PÄIVÄMÄÄRÄN TARKASTUS JA OHJELMOINTI Shunt 0 2 Shunt displa y Näppäile koodi 1 ja pidä painiketta 0 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen, nosta sormi ja pidä painiketta 2 alhaalla n. 2 sekuntia. Hetken kuluttua näyttöön tulee päivämäärä kuudella numerolla PPKKVV. Kun haluat muuttaa päivämäärää: Näppäile koodi 1 ja pidä ensin painiketta 0 alhaalla n. 2 sekuntia. Pidä painiketta 2 alhaalla n. 2 sekuntia. Älä odota näyttöä, vaan näppäile uusi päivämäärä. AUTOMAATTISEN YÖKYTKENNÄN TARKASTUS JA OHJELMOINTI Program 8 Program 8 1. Näppäile pääkäyttökoodi 1 (oletusarvo 1234), merkkivalot alkavat vilkkua. 2. Pidä painiketta 8 alhaalla n. 2 sekuntia, näyttöön tulee u (user). 3. Pidä painiketta 8 alhaalla n. 2 sekuntia, näyttöön tulee A. 4. Jos et tee mitään hetken kuluttua näyttöön tulee automaattisen yökytkennän kellonaika ja sen jälkeen u. Kun haluat muuttaa kellonaikaa näppäile uusi aika neljällä numerolla välittömästi sen jälkeen kun näyttöön on tullut A. Järjestelmä palaa hetken kuluttua automaattisesti päivätilaan. Voit myös poistua ohjelmointitilasta pitämällä painiketta 9 alhaalla n. 2 sekuntia. Kun haluat poistaa automaattisen yökytkennän käytöstä, ohjelmoi kellonajaksi VIIMEISIN KANSISUOJAHÄLYTYS Shunt 0 Status 3 Näppäile koodi 1 ja pidä painiketta 0 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen, nosta sormi ja pidä painiketta 3 alhaalla n. 2 sekuntia: näyttöön tulee viimeisin kansisuojahälytyksen aiheuttanut silmukka. V / JSi 11

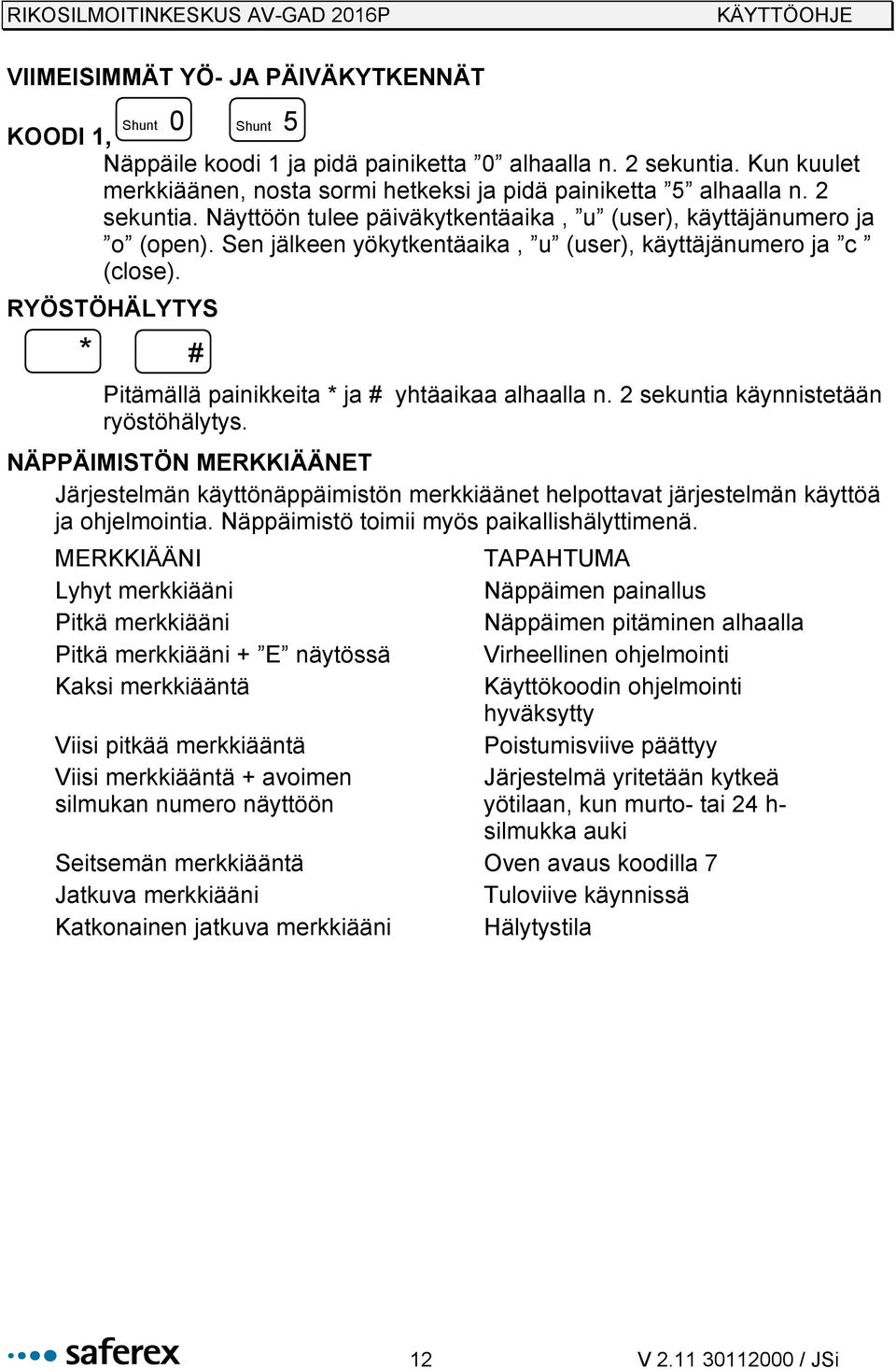

12 VIIMEISIMMÄT YÖ- JA PÄIVÄKYTKENNÄT Shunt 0 Shunt 5 Näppäile koodi 1 ja pidä painiketta 0 alhaalla n. 2 sekuntia. Kun kuulet merkkiäänen, nosta sormi hetkeksi ja pidä painiketta 5 alhaalla n. 2 sekuntia. Näyttöön tulee päiväkytkentäaika, u (user), käyttäjänumero ja o (open). Sen jälkeen yökytkentäaika, u (user), käyttäjänumero ja c (close). RYÖSTÖHÄLYTYS * # Pitämällä painikkeita * ja # yhtäaikaa alhaalla n. 2 sekuntia käynnistetään ryöstöhälytys. NÄPPÄIMISTÖN MERKKIÄÄNET Järjestelmän käyttönäppäimistön merkkiäänet helpottavat järjestelmän käyttöä ja ohjelmointia. Näppäimistö toimii myös paikallishälyttimenä. MERKKIÄÄNI TAPAHTUMA Lyhyt merkkiääni Näppäimen painallus Pitkä merkkiääni Näppäimen pitäminen alhaalla Pitkä merkkiääni + E näytössä Virheellinen ohjelmointi Kaksi merkkiääntä Käyttökoodin ohjelmointi hyväksytty Viisi pitkää merkkiääntä Poistumisviive päättyy Viisi merkkiääntä + avoimen silmukan numero näyttöön Järjestelmä yritetään kytkeä yötilaan, kun murto- tai 24 h- silmukka auki Seitsemän merkkiääntä Oven avaus koodilla 7 Jatkuva merkkiääni Tuloviive käynnissä Katkonainen jatkuva merkkiääni Hälytystila 12 V / JSi

13 MERKKIVALOT Käyttönäppäimistössä on neljä merkkivaloa, jotka antavat tietoa järjestelmän tilasta. PUNAINEN ARMED (YÖTILA/HÄLYTYS)-merkkivalo EI PALA Kaikki järjestelmän alueet päivätilassa. VILKKUU HITAASTI PALAA KIINTEÄSTI VILKKUU NOPEASTI Ainakin yksi järjestelmän alue yötilassa. Kaikki järjestelmän alueet yötilassa. Järjestelmä hälyttänyt VIHREÄ STATUS (PÄIVÄTILA)-merkkivalo EI PALA Kaikki järjestelmän alueet yötilassa. VILKKUU HITAASTI Jokin järjestelmän ilmaisin hälyttää. PALAA KIINTEÄSTI Kaikki järjestelmän ilmaisimet OK. VILKKUU NOPEASTI Kansisuojahälytys. ORANSSI SHUNT (IRTIKYTKENTÄ)-merkkivalo PALAA KIINTEÄSTI Jokin silmukka irtikytketty. VILKKUU HITAASTI 8 sekunnin ajan osavalvonnan jälkeen. PUNAINEN FIRE (PALO)-merkkivalo VILKKUU HITAASTI Varoitus ennen palohälytystä. VILKKUU NOPEASTI Palohälytys KAKSI (VASEMMAN PUOLEISTA) merkkivaloa vilkkuu: laite odottaa koodin tai koodin järjestysnumeron näppäilyä. Päivätilassa ilmoittaa 24 tunnin silmukan +hälytyksestä. KOLME (OIKEAN PUOLEISTA) merkkivaloa vilkkuu: päivätilassa valot ilmoittavat verkkosyötön puuttumisesta. Yötilassa ne ilmoittavat aikaisemmin tapahtuneesta verkkokatkoksesta. Käyttäjän 1 ohjelmoidessa puhelinnumeroa 1 merkkivalot vilkkuvat, kun laite odottaa puhelinnumeron näppäilemistä. NELJÄ merkkivaloa vilkkuu koodin näppäilyn jälkeen kun laite odottaa toiminnon näppäilyä. V / JSi 13

14 NÄYTÖN MERKITYKSET Käyttönäppäimistössä on 7-segmenttinen numeronäyttö. Näytössä ilmoitetaan hälyttäneiden, viallisten ja irtikytkettyjen silmukoiden numerot. Lisäksi näytöllä on seuraavia merkityksiä: Näyttö Ar AL C Toiminta Alue yötilassa (ei hälytyksiä) Alue yötilassa (hälytys päällä) Näkyy näytössä, kun aloitetaan puhelinnumeron 1 ohjelmointi tai testaus. C Vilkkuva C ilmoittaa puhelinlinjan viasta. c Kun ovikellotoiminta kytketään päälle painikkeella 5, c ilmoittaa ovikellotoiminnan kytkeytyneen päälle. tai Ilmoittaa tapahtumamuistia selattaessa järjestelmän kytkemisestä yötilaan (closing) dr Alue päivätilassa (ei hälytyksiä) dl Alue päivätilassa (hälytys päällä) P Alue tai Tauko numeronvalinnassa: Kun näytetään puhelinnumeroita P ilmoittaa n. 2 sekunnin viiveestä numeroiden välillä. E Ilmoittaa ohjelmointivirheestä h Ilmoittaa osavalvontatilasta H Ryöstöhälytys käyttönäppäimistöltä o Ilmoittaa tapahtumamuistia selattaessa järjestelmän päiväkytkennästä (opening) Akkuvika (Low battery) Kansisuojahälytys Ilmoittaa ohjelmoinnin onnistumisesta (Update) Ilmoittaa tapahtumamuistia selattaessa käyttäjä (user) numeron, samoin käyttäjiä ohjelmoitaessa Ilmoittaa yökytkennän yhteydessä jonkin viiveettömän silmukan olevan hälytystilassa. L t, nro U u, nro JÄRJESTELMÄN HUOLTO JA TESTAUS AKKU Järjestelmä testaa varakäyntiakun automaattisesti n. 4 minuutin välein yötilassa ja n. 30 minuutin välein päivätilassa. Viallinen akku ilmoitetaan näytössä L -merkillä. Akun käyttöikä on 3-5 vuotta olosuhteista riippuen. Se tulee vaihtaa määrävälein, vaikka järjestelmä ei antaisikaan vikailmoitusta. 14 V / JSi

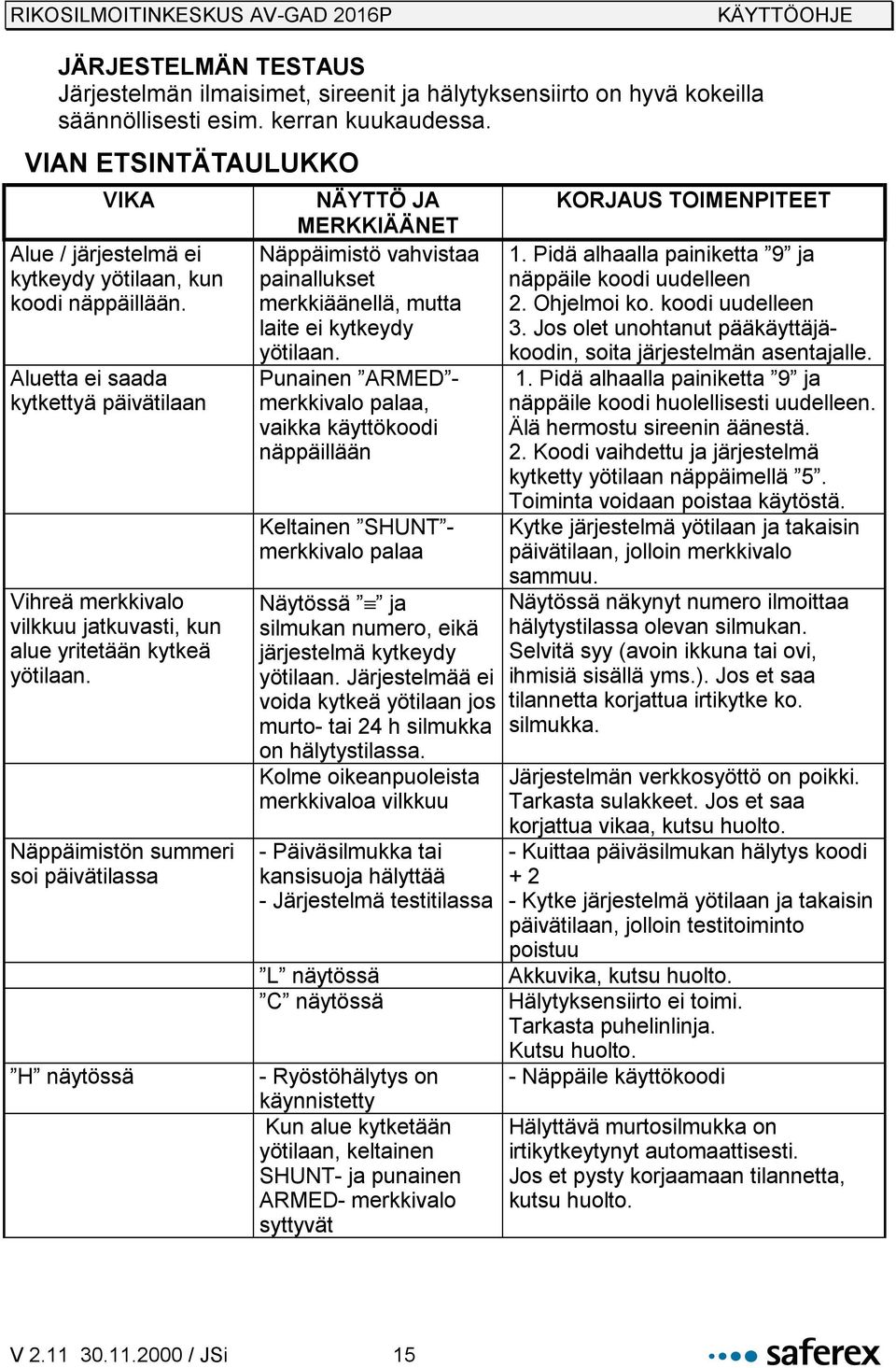

15 JÄRJESTELMÄN TESTAUS Järjestelmän ilmaisimet, sireenit ja hälytyksensiirto on hyvä kokeilla säännöllisesti esim. kerran kuukaudessa. VIAN ETSINTÄTAULUKKO VIKA Alue / järjestelmä ei kytkeydy yötilaan, kun koodi näppäillään. Aluetta ei saada kytkettyä päivätilaan Vihreä merkkivalo vilkkuu jatkuvasti, kun alue yritetään kytkeä yötilaan. Näppäimistön summeri soi päivätilassa H näytössä NÄYTTÖ JA MERKKIÄÄNET Näppäimistö vahvistaa painallukset merkkiäänellä, mutta laite ei kytkeydy yötilaan. Punainen ARMED - merkkivalo palaa, vaikka käyttökoodi näppäillään Keltainen SHUNT - merkkivalo palaa Näytössä ja silmukan numero, eikä järjestelmä kytkeydy yötilaan. Järjestelmää ei voida kytkeä yötilaan jos murto- tai 24 h silmukka on hälytystilassa. Kolme oikeanpuoleista merkkivaloa vilkkuu - Päiväsilmukka tai kansisuoja hälyttää - Järjestelmä testitilassa L näytössä C näytössä - Ryöstöhälytys on käynnistetty Kun alue kytketään yötilaan, keltainen SHUNT- ja punainen ARMED- merkkivalo syttyvät KORJAUS TOIMENPITEET 1. Pidä alhaalla painiketta 9 ja näppäile koodi uudelleen 2. Ohjelmoi ko. koodi uudelleen 3. Jos olet unohtanut pääkäyttäjäkoodin, soita järjestelmän asentajalle. 1. Pidä alhaalla painiketta 9 ja näppäile koodi huolellisesti uudelleen. Älä hermostu sireenin äänestä. 2. Koodi vaihdettu ja järjestelmä kytketty yötilaan näppäimellä 5. Toiminta voidaan poistaa käytöstä. Kytke järjestelmä yötilaan ja takaisin päivätilaan, jolloin merkkivalo sammuu. Näytössä näkynyt numero ilmoittaa hälytystilassa olevan silmukan. Selvitä syy (avoin ikkuna tai ovi, ihmisiä sisällä yms.). Jos et saa tilannetta korjattua irtikytke ko. silmukka. Järjestelmän verkkosyöttö on poikki. Tarkasta sulakkeet. Jos et saa korjattua vikaa, kutsu huolto. - Kuittaa päiväsilmukan hälytys koodi Kytke järjestelmä yötilaan ja takaisin päivätilaan, jolloin testitoiminto poistuu Akkuvika, kutsu huolto. Hälytyksensiirto ei toimi. Tarkasta puhelinlinja. Kutsu huolto. - Näppäile käyttökoodi Hälyttävä murtosilmukka on irtikytkeytynyt automaattisesti. Jos et pysty korjaamaan tilannetta, kutsu huolto. V / JSi 15

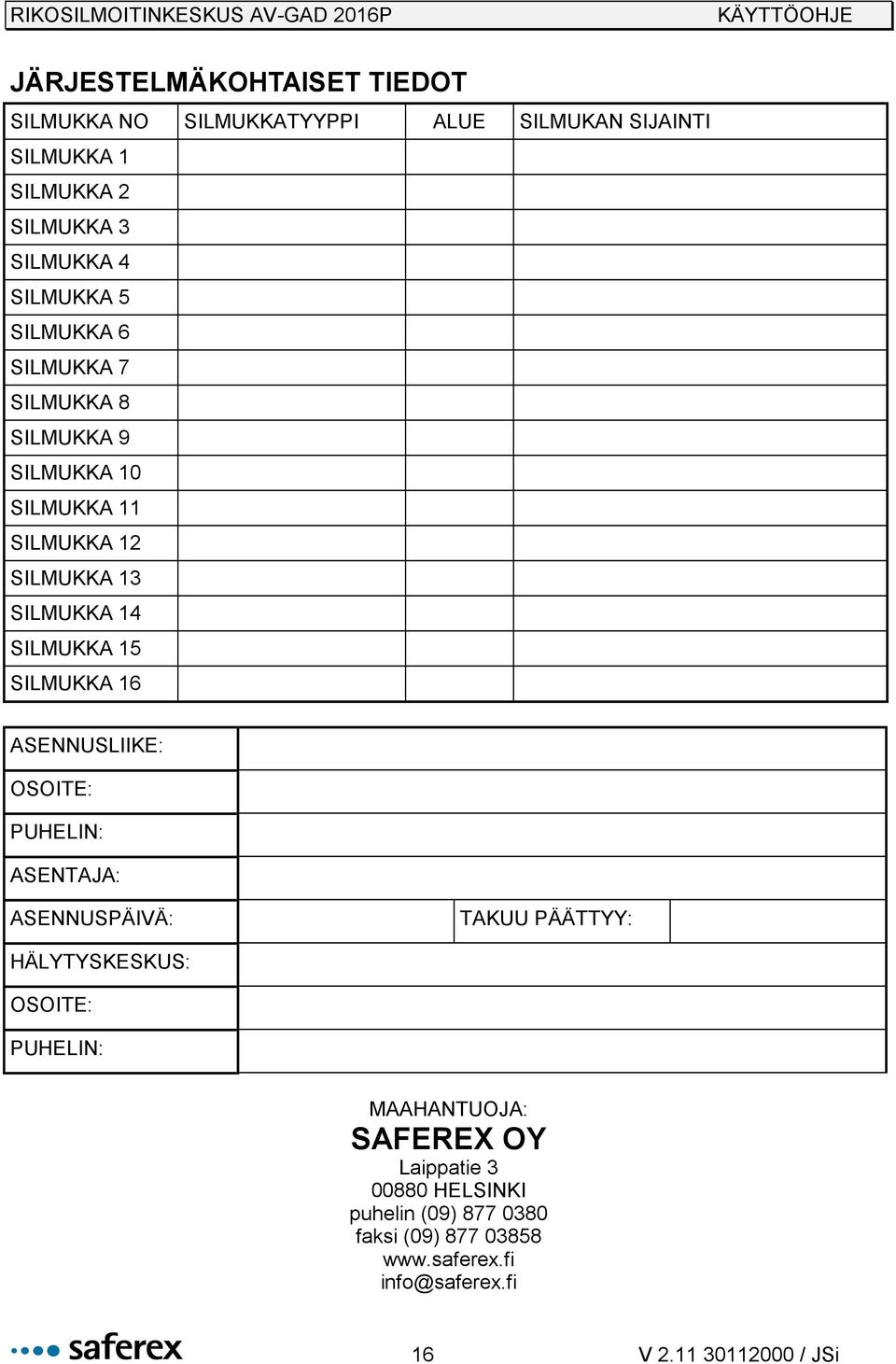

16 JÄRJESTELMÄKOHTAISET TIEDOT SILMUKKA NO SILMUKKATYYPPI ALUE SILMUKAN SIJAINTI SILMUKKA 1 SILMUKKA 2 SILMUKKA 3 SILMUKKA 4 SILMUKKA 5 SILMUKKA 6 SILMUKKA 7 SILMUKKA 8 SILMUKKA 9 SILMUKKA 10 SILMUKKA 11 SILMUKKA 12 SILMUKKA 13 SILMUKKA 14 SILMUKKA 15 SILMUKKA 16 ASENNUSLIIKE: OSOITE: PUHELIN: ASENTAJA: ASENNUSPÄIVÄ: TAKUU PÄÄTTYY: HÄLYTYSKESKUS: OSOITE: PUHELIN: MAAHANTUOJA: SAFEREX OY Laippatie HELSINKI puhelin (09) faksi (09) info@saferex.fi 16 V / JSi
