1 Hälytinjärjestelmä GSM Touch

2 Hälytinjärjestelmä GSM Touch GSM, SMS, RFID V

3 Ominaisuudet Etupaneeli Tukee 10 kaukosäädintä Tukee 50 langatonta sensoria Tukee 50 kulkunappia Toimii matkapuhelinverkossa Tukee 5 puhelinnumeroa 1 pikavalintanumero ja 1 RFID SMS numero Poistumis- ja saapumisviive (asetettavissa) SMS hälytykset ilmaisimien heikosta akusta Hälyttimen ohjaus puhelimella ja kaukosäätimillä Äänien kuuntelu soittamalla hälyttimeen Sisäänrakennettu kaiutin Sisäänrakennettu sireeni Sisäänrakennettu akkuvarmennus SMS ilmoitukset sähkökatkoista - GSM signaalin voimakkuus - GSM verkkoa etsitään, jos vilkkuu kerran sekunnissa - GSM verkko kunnossa, vilkkuu joka toinen sekuntti Tila Kosketusnäppäimet Päälle - Kulkunapin luku - Viestin kuuntelu Soita puhelu Pois Kuorivalvonta Nauhoita ääniviesti

4 Pohja Mikrofoni Turvakytkin Kaiutin Hälytys päälle - Nappia painamalla kytket hälyttimen päälle Kuorivalvonta päälle - Nappia painamalla kytket hälyttimen kuorivalvontatilaan. Ovia ja ikkunoita valvovat ilmaisimet aiheuttavat hälytyksen, Mutta Sisätilojen liikeilmaisimet eivät aiheuta hälytystä ja sallivat liikkumisen sisällä. Hälytys pois näppäimistöltä Näppäile 4-numeroinen koodi ja paina -nappia. Laite piippaa 1 kerran, jos koodi oli oikein. Laite piippaa 3 kerta, Jos koodi oli väärä. Akut Hälytys pois kulkunapilla Aseta kulkunappi laitteen etupaneelin renkaan kohdalle. Laite kytkeytyy pois päältä.

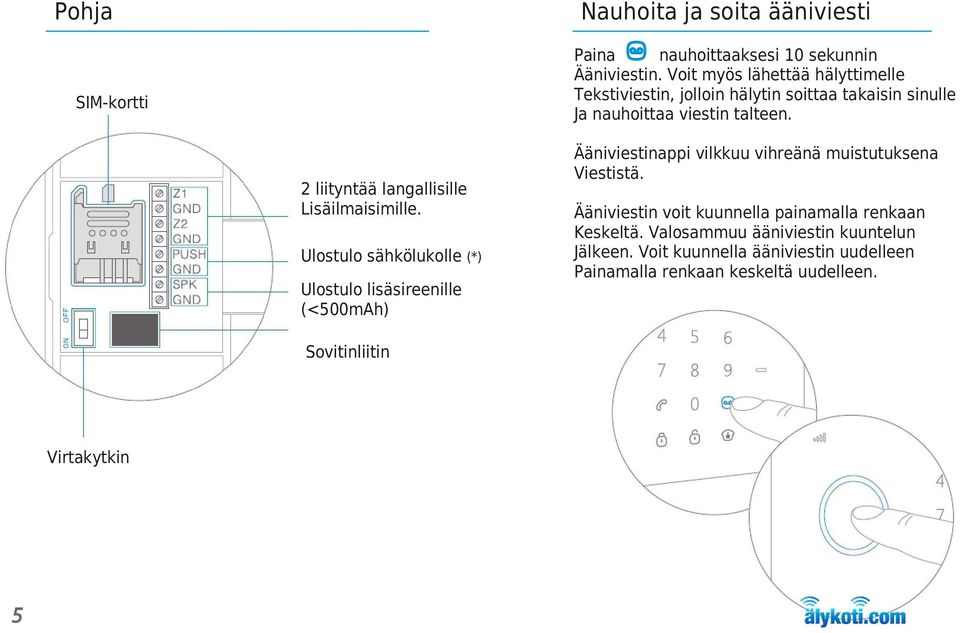

5 Pohja SIM-kortti Nauhoita ja soita ääniviesti Paina nauhoittaaksesi 10 sekunnin Ääniviestin. Voit myös lähettää hälyttimelle Tekstiviestin, jolloin hälytin soittaa takaisin sinulle Ja nauhoittaa viestin talteen. 2 liityntää langallisille Lisäilmaisimille. Ulostulo sähkölukolle (*) Ulostulo lisäsireenille (<500mAh) Ääniviestinappi vilkkuu vihreänä muistutuksena Viestistä. Ääniviestin voit kuunnella painamalla renkaan Keskeltä. Valosammuu ääniviestin kuuntelun Jälkeen. Voit kuunnella ääniviestin uudelleen Painamalla renkaan keskeltä uudelleen. Sovitinliitin Virtakytkin

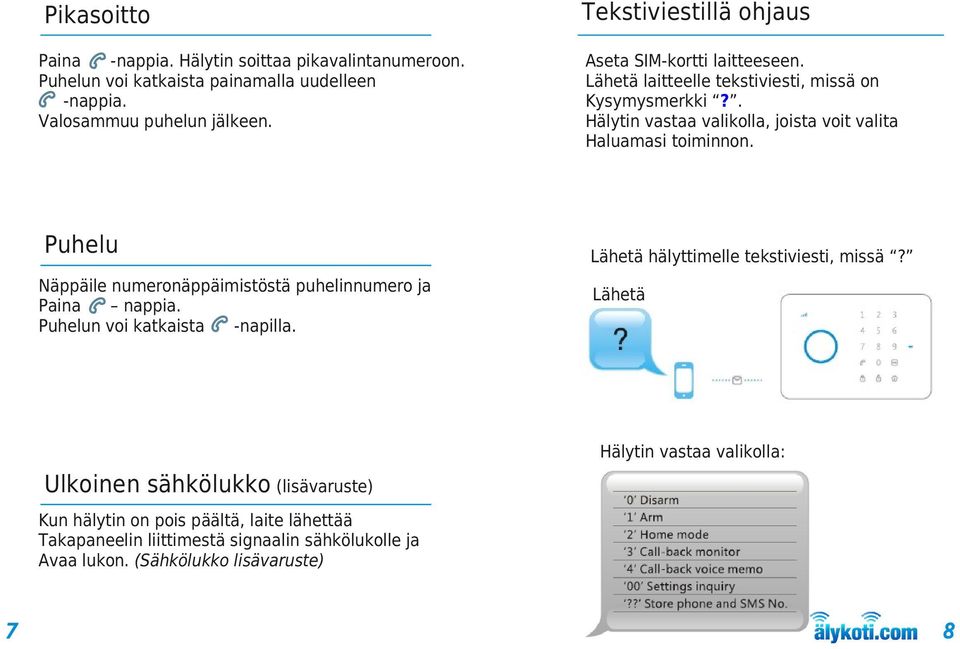

6 Pikasoitto Paina -nappia. Hälytin soittaa pikavalintanumeroon. Puhelun voi katkaista painamalla uudelleen -nappia. Valosammuu puhelun jälkeen. Tekstiviestillä ohjaus Aseta SIM-kortti laitteeseen. laitteelle tekstiviesti, missä on Kysymysmerkki?. Hälytin vastaa valikolla, joista voit valita Haluamasi toiminnon. Puhelu Näppäile numeronäppäimistöstä puhelinnumero ja Paina nappia. Puhelun voi katkaista -napilla. hälyttimelle tekstiviesti, missä? Hälytin vastaa valikolla: Ulkoinen sähkölukko (lisävaruste) Kun hälytin on pois päältä, laite lähettää Takapaneelin liittimestä signaalin sähkölukolle ja Avaa lukon. (Sähkölukko lisävaruste)

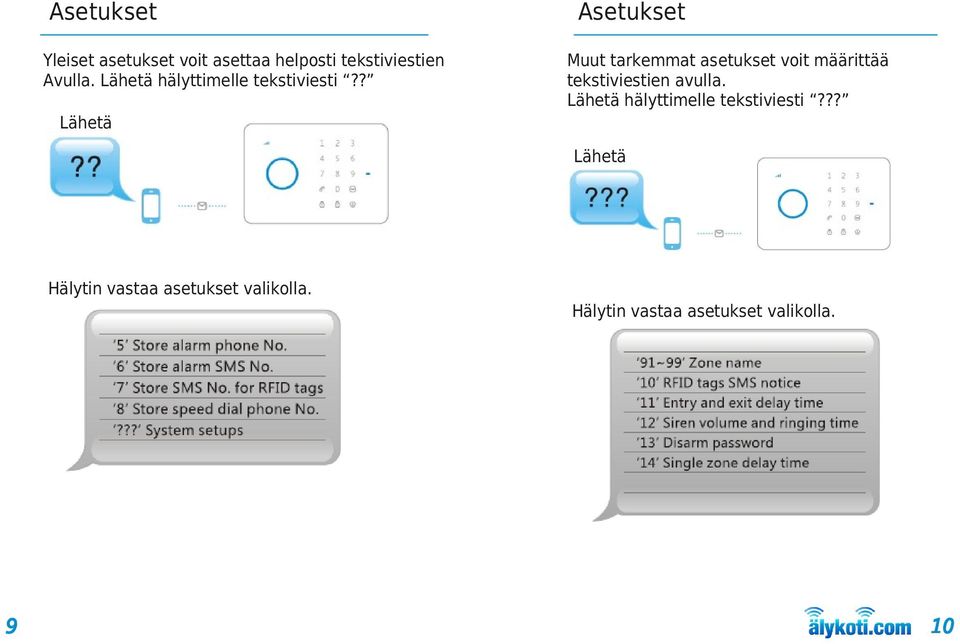

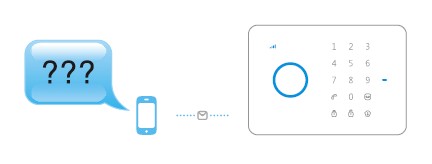

7 Asetukset Yleiset asetukset voit asettaa helposti tekstiviestien Avulla. hälyttimelle tekstiviesti?? Asetukset Muut tarkemmat asetukset voit määrittää tekstiviestien avulla. hälyttimelle tekstiviesti??? Hälytin vastaa asetukset valikolla. Hälytin vastaa asetukset valikolla.

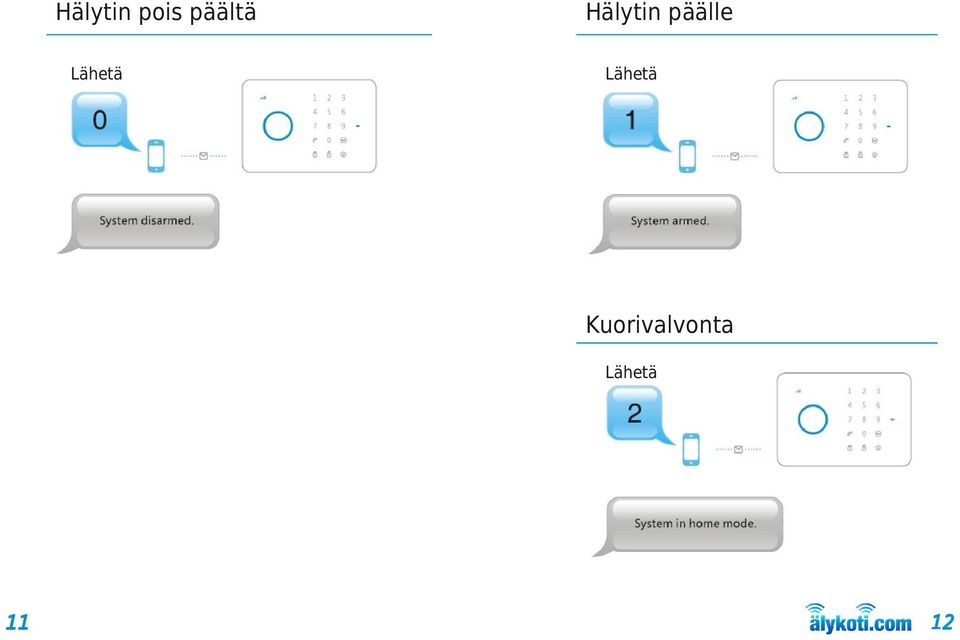

8 Hälytin pois päältä Hälytin päälle Kuorivalvonta

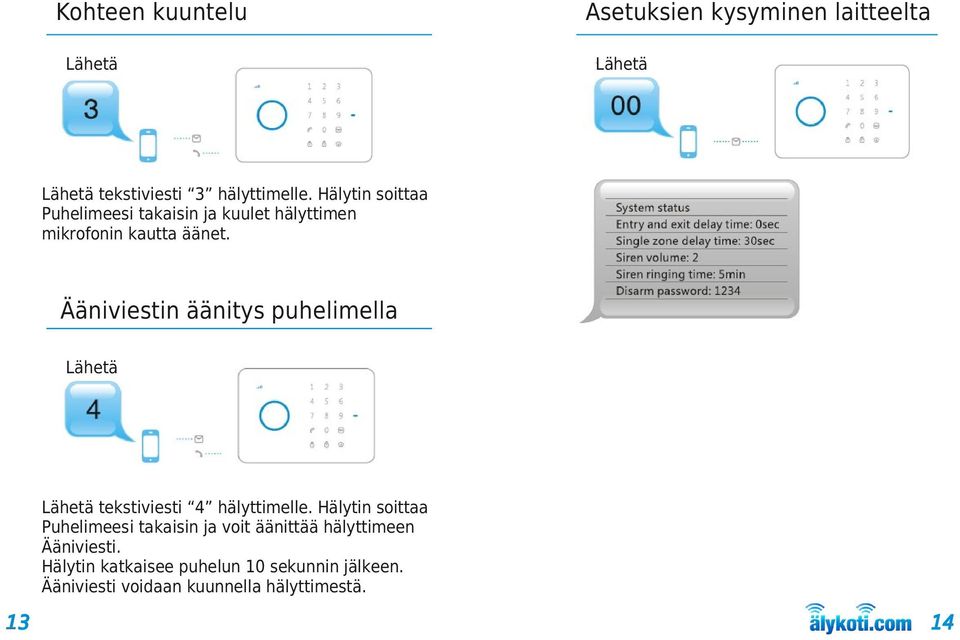

9 Kohteen kuuntelu Asetuksien kysyminen laitteelta tekstiviesti 3 hälyttimelle. Hälytin soittaa Puhelimeesi takaisin ja kuulet hälyttimen mikrofonin kautta äänet. Ääniviestin äänitys puhelimella tekstiviesti 4 hälyttimelle. Hälytin soittaa Puhelimeesi takaisin ja voit äänittää hälyttimeen Ääniviesti. Hälytin katkaisee puhelun 10 sekunnin jälkeen. Ääniviesti voidaan kuunnella hälyttimestä.

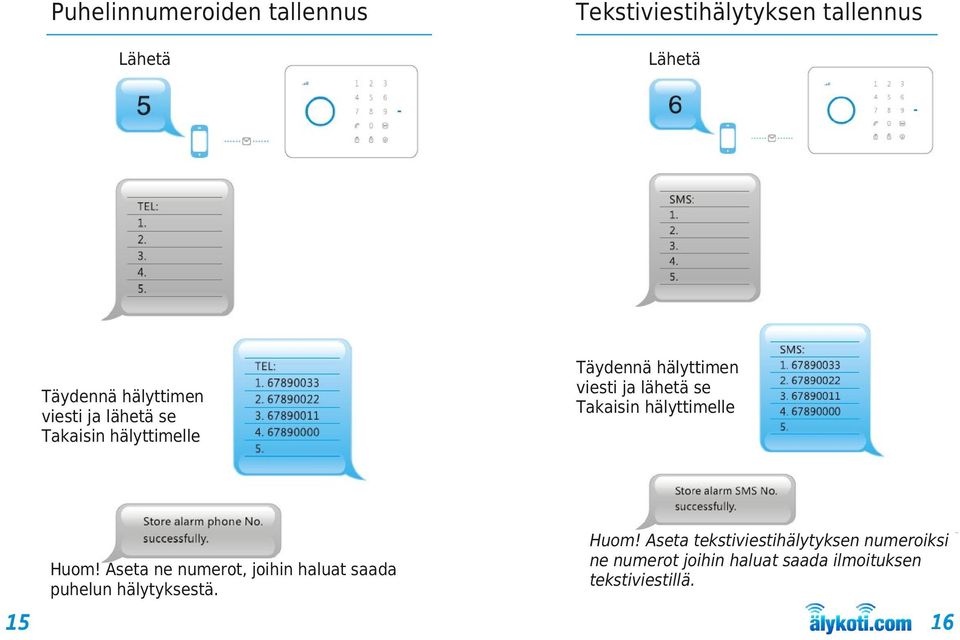

10 Puhelinnumeroiden tallennus Tekstiviestihälytyksen tallennus Täydennä hälyttimen viesti ja lähetä se Takaisin hälyttimelle Täydennä hälyttimen viesti ja lähetä se Takaisin hälyttimelle Huom! Aseta ne numerot, joihin haluat saada puhelun hälytyksestä. Huom! Aseta tekstiviestihälytyksen numeroiksi ne numerot joihin haluat saada ilmoituksen tekstiviestillä.

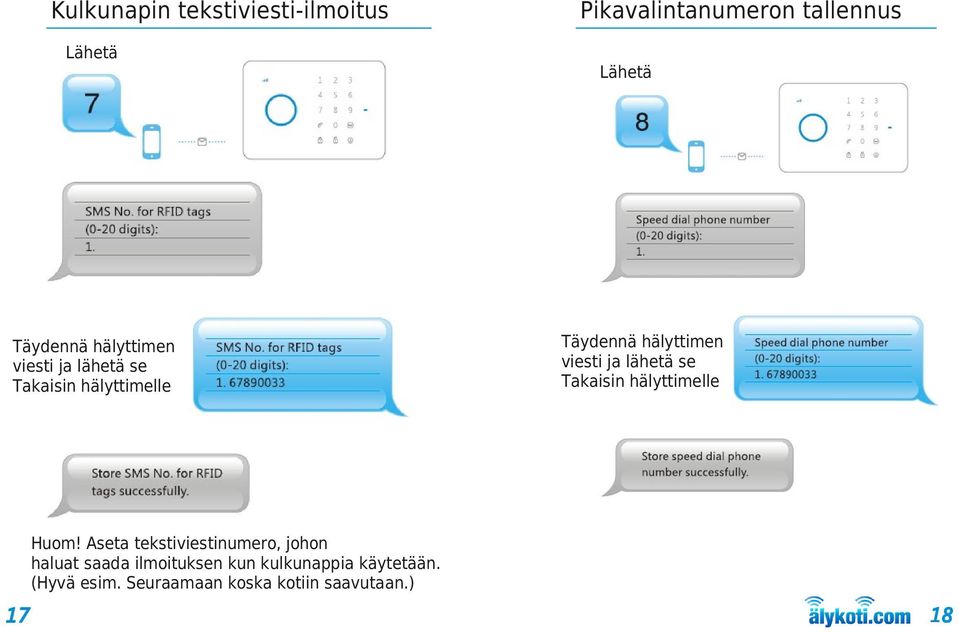

11 Kulkunapin tekstiviesti-ilmoitus Pikavalintanumeron tallennus Täydennä hälyttimen viesti ja lähetä se Takaisin hälyttimelle Täydennä hälyttimen viesti ja lähetä se Takaisin hälyttimelle Huom! Aseta tekstiviestinumero, johon haluat saada ilmoituksen kun kulkunappia käytetään. (Hyvä esim. Seuraamaan koska kotiin saavutaan.)

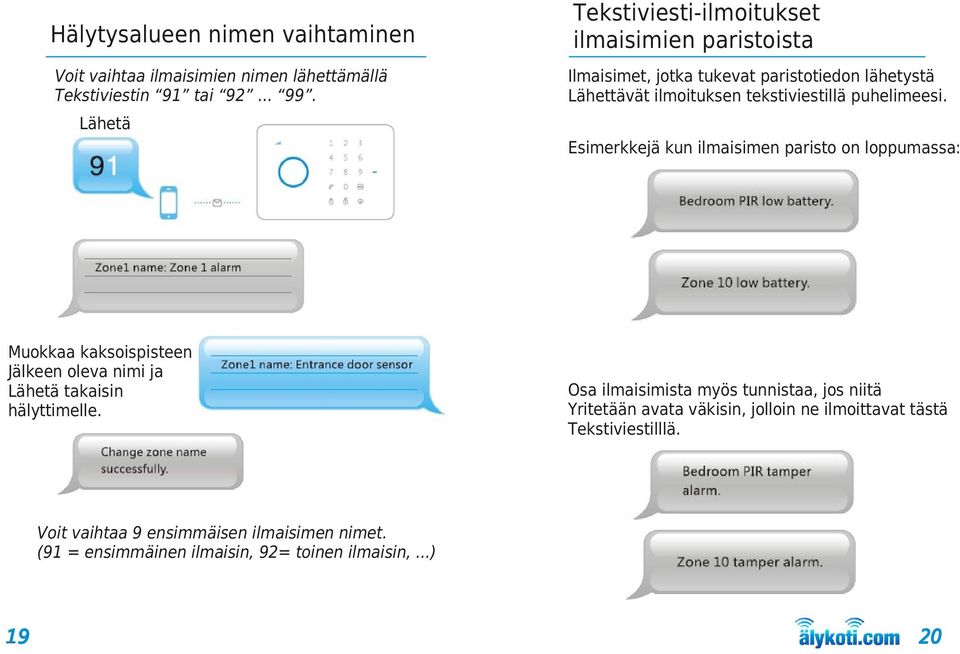

12 Hälytysalueen nimen vaihtaminen Voit vaihtaa ilmaisimien nimen lähettämällä Tekstiviestin 91 tai Tekstiviesti-ilmoitukset ilmaisimien paristoista Ilmaisimet, jotka tukevat paristotiedon lähetystä Lähettävät ilmoituksen tekstiviestillä puhelimeesi. Esimerkkejä kun ilmaisimen paristo on loppumassa: Muokkaa kaksoispisteen Jälkeen oleva nimi ja takaisin hälyttimelle. Osa ilmaisimista myös tunnistaa, jos niitä Yritetään avata väkisin, jolloin ne ilmoittavat tästä Tekstiviestilllä. Voit vaihtaa 9 ensimmäisen ilmaisimen nimet. (91 = ensimmäinen ilmaisin, 92= toinen ilmaisin,...)

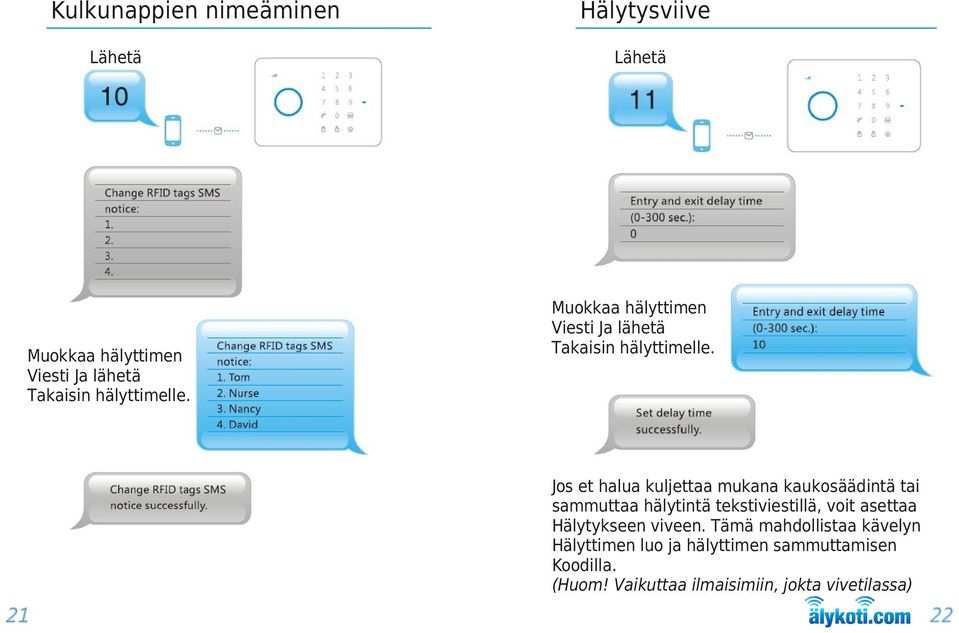

13 Kulkunappien nimeäminen Hälytysviive Muokkaa hälyttimen Viesti Ja lähetä Takaisin hälyttimelle. Muokkaa hälyttimen Viesti Ja lähetä Takaisin hälyttimelle. Jos et halua kuljettaa mukana kaukosäädintä tai sammuttaa hälytintä tekstiviestillä, voit asettaa Hälytykseen viveen. Tämä mahdollistaa kävelyn Hälyttimen luo ja hälyttimen sammuttamisen Koodilla. (Huom! Vaikuttaa ilmaisimiin, jokta vivetilassa)

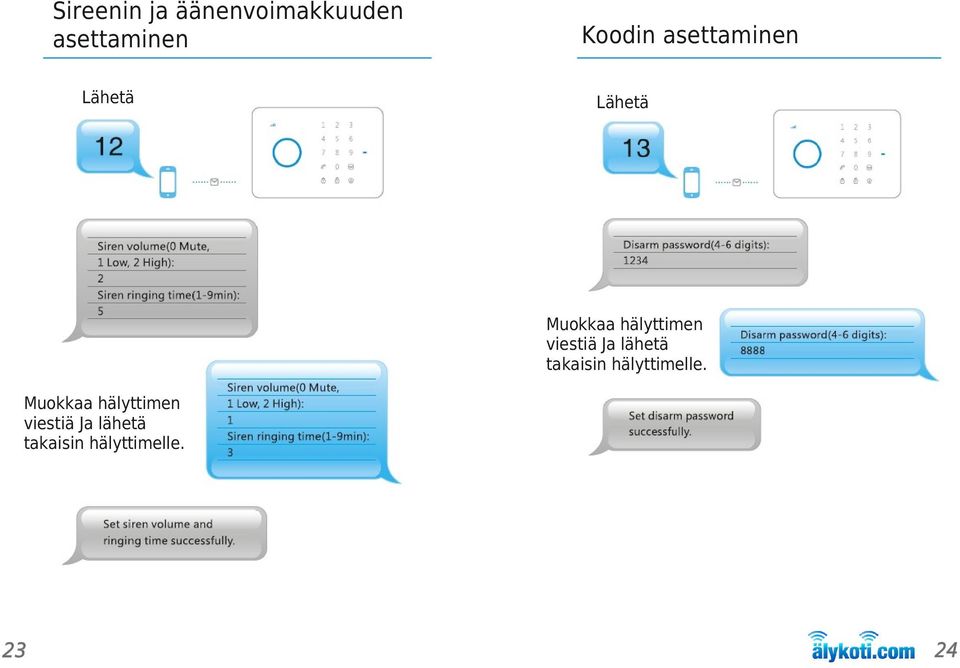

14 Sireenin ja äänenvoimakkuuden asettaminen Koodin asettaminen Muokkaa hälyttimen viestiä Ja lähetä takaisin hälyttimelle. Muokkaa hälyttimen viestiä Ja lähetä takaisin hälyttimelle.

15 Ilmaisimien hälytysviive Kielen asettaminen Muokkaa hälyttimen viestiä Ja lähetä takaisin hälyttimelle.

16 Poista langattomat laitteet Palauta tehdasasetukset Tai paina hälyttimen pohjan turvakytkintä 3 kertaa 3 sekunnin aikana. Tai paina hälyttimen pohjan turvakytkintä 5 kertaa 3 sekunnin aikana. Poista kaikki tallennetut kulkunapit

17 Poista langattomat laitteet Hälytin päälle (ilmaiseksi) Soita hälyttimeen ja katkaise puhelu, kun kuulet Hälytysäänen. Kun hälytin soittaa takaisin. Katkaise Puhelu. Hälytin kytkeytyy päälle. Hälytin pois päältä (ilmaiseksi) Soita hälyttimeen ja anna soida kunnes hälytin Katkaisee puhelun. Hälytin kytkeytyy pois päältä. Yhdistä langaton sireeni Yhdistäminen: Paina sireenin yhdistä-nappia puolen sekunnin Ajan. Valo syttyy merkiksi. Paina Hälytin päälle -nappia hälyttimestä. Sireeni piippaa merkiksi yhdistämisen Onnistumisesta. Testaus: Paina kaukosäätimen Hälytin päälle -nappia. Hälyttimen sisäinen ja ulkoinen langaton sireeni piippaavat. Jos ulkoinen langaton sireeni ei piipppaa, ei yhdistäminen ole onnistunut. Ilmaisimien ja kulkunappin liittäminen Syötä hälyttimen koodi ja paina yhdistä nappia. LED-valo syttyy. Laukaise hälyttimeen yhdistettävä Ilmaisin 15 sekunnin kuluessa. Tai aseta kulkunappi Hälyttimen renkaalle 15 sekunnin kuluessa. Laite piippaa merkiksi onnistuneesta yhdistämisestä. Hälytykset sattuessa soivat laitteen sisäinen Ja ulkoinen sireeni. Jos laite piippaa 2 kertaa, on kulkunappi tai ilmaisin Yhdistetty hälyttimeen jo aiemmin.

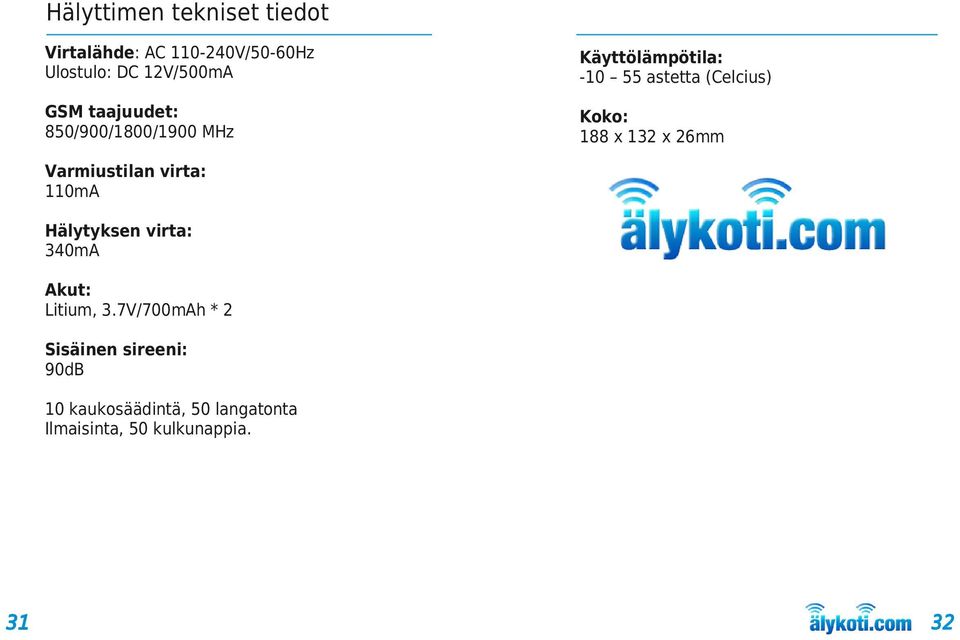

18 Hälyttimen tekniset tiedot Virtalähde: AC V/50-60Hz Ulostulo: DC 12V/500mA GSM taajuudet: 850/900/1800/1900 MHz Käyttölämpötila: astetta (Celcius) Koko: 188 x 132 x 26mm Varmiustilan virta: 110mA Hälytyksen virta: 340mA Akut: Litium, 3.7V/700mAh * 2 Sisäinen sireeni: 90dB 10 kaukosäädintä, 50 langatonta Ilmaisinta, 50 kulkunappia.

19 Kaukosäädin Hälytin pois päältä Hälytin päälle Kuorivalvonta Merkkivalo Hälytin pois Paniikkinappi Paina hälytin pois -nappia. Kaukosäätimen Merkkivalo välähtää, sireeni piippaa kaksi kerran ja Hälytin kytkeytyy pois päältä. Hälytin päälle Kuorivalvonta Paina hälytin päälle -nappia. Kaukosäätimen Merkkivalo välähtää, sireeni piippaa kerran ja Hälytin kytkeytyy päälle. Hälytyksen sattuessa, sireeni soi, sekä hälytin soittaa Ja lähettää hälytyksen tekstiviesteillä. Sireeni soi 5minuuttia ja sammuu sen jälkeen. Paina kuorivalvonta -nappia. Kaukosäätimen Merkkivalo välähtää, Hälytin valvoo ovia, mutta sallii sisällä Liikkumisen ilman hälytystä.

20 Äänetön tila Ilmaisimien tilan asettaminen Paina Kuorivalvonta -tila nappia. Tämän Jälkeen paina hälytin päälle -nappia ja hälytin pois -nappia. Nyt hälytin on äänettömässä tilassa, Eikä sireeni soi hälytyksestä. (Ilmoitus viestit ja soitot hälytyksestä Edelleen lähetetään.) Voit kytkeä ilmaisimet haluttuun tilaan laitteen Sisällä olevien jumpperien avulla. Aseta ilmaisimet Alla olevan kuvan mukaisesti siihen tilaan, miten haluat Kyseisen ilmaisimen toimivan. Kuorivalvontatila Normaalitila Viivetila Kuorivalvontatila = Ei aiheuta hälytystä kun hälytin on kuorivalvonta tilassa. Aiheuttaa hälytyksen normaali tilassa. Hälytys heti! Normaali tila = Aiheuttaa hälytyksen normaali- ja Kuorivalvontatilassa. Viivetila = Aiheuttaa hälytyksen, mutta vasta asetuksissa asetetun viiveen jälkeen. Hälytin siirtyy hälytystilaan, jos kaukosäätimen Paniikkinappia. Liikeilmaisimet ovat vakiona asetettu kuorivalvonta-tilaan. Ne siis eivät aiheuta hälytystä, jos hälytin on Kuorivalvonta-tilassa. On suositeltavaa asettaa ovi- ja ikkunailmaisimet viivetilaan, jolloin ne eivät aiheuta hälytystä heti ja Kerkiät kävelemään hälyttimelle näppäilemään koodin.

21 Ovi-ilmaisin Ominaisuudet Ilmaisin voidaan asettaa valvomaan ovea tai aukeavaa Luukkua. Ilmaisin lähettää signaalin, jos magneetti siirtyy pois lähettimen vierestä. Ovi-ilmaisimen valo Ilmaisin välähtää kerran: Ilmaisin lähettää signaalin Hälyttimelle. Ilmaisimen valo palaa: paristo loppumassa. Vaihda Paristo. Jos ilmaisin irroitetaan seinästä, peukalointikytkin aiheuttaa Ilmoituksen hälyttimelle. Näin tunkeutuja ei voi irroittaa Ilmaisinta seinästä aiheuttamatta ilmoitusta. Osat Ovi-ilmaisimen osat Valo Lähetin Magneetti Peukalointikytkin Tilan asettaminen

22 Ovi-ilmaisimen käyttöönotto Avaa ja poista liuska pariston välistä. Kiinnitä lähetin ovenkarmeen ja magneeetti oveen Varmista, että magneetti on lähettimen oikealla puolella Kiinnitä magneetti enintään 1cm päähän lähettimestä. Vältä asennusta kohtaan, missä on paljon metallia Ovi-ilmaisimen tekniset tiedot Virtalähde DC 1.5V (AA 1.5V LR6 paristo) Normaalitila < 30uA Hälytystila < 40mA Kantomatka < 80m (vapaa ilmatila) Käyttölämpötila C Lähettimen mitat 71 x 34 x 17.5 mm Magneetin mitat 51 x 12 x 13.5 mm

23 Liikeilmaisin Liikeilmaisimen osat Ominaisuudet Langaton liikeilmaisin havaitsee liikkeen Ja sopeutuu ympäristöön aiheuttaen hälytyksen vain liikkeestä. 1 - tunnistinikkuna 2 Valo 3 - seinäkiinnike Liikeilmaisimen valo Vilkkuu kokoajan: laite suorittaa sisäistä testiä Välähtää kerran: laite on havainnut liikkeen Välähtää 2 kertaa: testi loppunut. Laite siirtyy valvontatilaan. Valo palaa jatkuvasti: paristo lopussa. Vaihda paristo.

24 Liikeilmaisimen osat Asetus LED-valo On/off Sensori Testinappi Peukalointikytkin Sensori havaitsee liikkeen. Älä koske Sensoriin ja pidä se puhtaana. Tilan valinta Peukalointikytkin Kuoren avaaminen aiheuttaa ilmoituksen Hälyttimelle, että ilmaisinta yritetään peukaloida. Liikeilmaisimen käyttöönotto Avaa kotelo ja poista liuska pariston välistä. Laite suorittaa sisäisen testin, Joka kestää noin minuutin. Testitila Voit painaa laitteen testinappia, ja laite siirtyy testitilaan ja suorittaa sisäisen testin. Noin 3 minuutin jälkeen laitteen LED-valo välähtää 2 kertaa ja testi on ohi. Yhdistäminen hälyttimeen Paina hälyttimen yhdistä -nappia. Paina ilmaisimen Testinappia 2 kertaa. Hälytinyksikkö piippaa merkiksi Yhdistämisestä. Testaa yhteys kytkemällä hälytin päälle ja laukaisemalla Ilmaisin.

25 Liikeilmaisimen kiinnitys Liikeilmaisimen testaus Vältä laitteen asentamista lähelle ikkunaa, tuuletinta, uunia tai kohtaa missä lämpötila voi muuttua nopeasti. Laite suositellaan asennettavaksi noin 2m korkeuteen. Asennuksen jälkeen, kytke ilmaisin päälle ja suorittaa noin 1 minuutin mittaisen sisäisen testin. Tämän jälkeen paina testinappia ja kävele laitteen ohi. Varmista, että laitteen valo välähtää liikkeestäsi. Säädä laitteen suuntausta tarvittaessa.

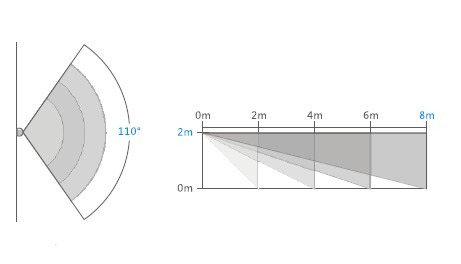

26 Liikeilmaisimen tekniset tiedot Virtalähde DC 3V (AA 1.5V LR6 paristo x 2) Virrankulutus normaalitilassa <50uA Virrankulutus hälytystilassa < 9.5mA Tunnistusalue 8m / 110 astetta Kantomatka <80m (vapaa ilmatila) Käyttölämpötila C Lähettimen mitat 108 x 52 x 36.8 mm Kiinnikkeen mitat 52 x 30 x 26.5 mm
