1 Käyttäjän Pikaohje CCTV Videovalvonta

2 Tallenteiden haku 1.Aikahaku 1. Aloittaaksesi tallenteiden haun, paina näppäintä, jolloin aikahaun valikko tulee näkyviin, kuten alla. 2. Käytä vasen/oikea näppäimiä valitaksesi kuukauden; <Huom.> Kuukausi ei muutu, jos muilla kuukausilla ei ole tallennettuja tiedostoja. <Huom.> Tiedostot on värjätty kategorian mukaan: Hälytys(Pun.) > Liike(Vihr.) > Normaali (Kelt.) 3. Käytä ylös/alas näppäimiä [ ] valitaksesi päivän kalenterissa. Valitut tiedot näytetään graafisesti. 4. Valitse tunnit ja minuutit tai kamera, mitä tahdot toistaa. Sitten paina [ENTER] näppäintä <Huom.> Aika : Monikuvanäyttö Kamera : Täyden kuvan näyttö 5. Paina [ENTER] näppäintä aloittaaksesi toiston.

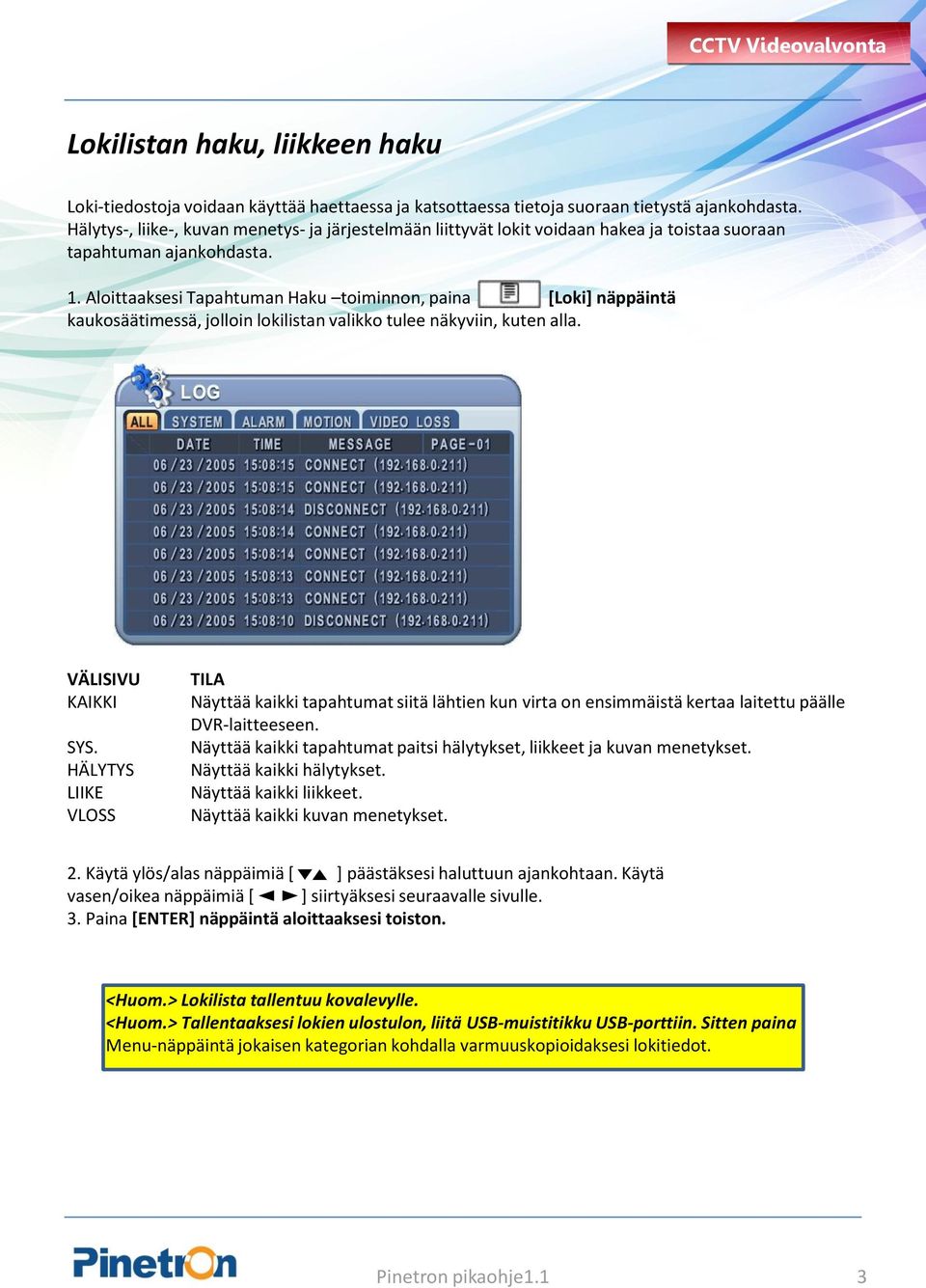

3 Lokilistan haku, liikkeen haku Loki-tiedostoja voidaan käyttää haettaessa ja katsottaessa tietoja suoraan tietystä ajankohdasta. Hälytys-, liike-, kuvan menetys- ja järjestelmään liittyvät lokit voidaan hakea ja toistaa suoraan tapahtuman ajankohdasta. 1. Aloittaaksesi Tapahtuman Haku toiminnon, paina [Loki] näppäintä kaukosäätimessä, jolloin lokilistan valikko tulee näkyviin, kuten alla. VÄLISIVU KAIKKI SYS. HÄLYTYS LIIKE VLOSS TILA Näyttää kaikki tapahtumat siitä lähtien kun virta on ensimmäistä kertaa laitettu päälle DVR-laitteeseen. Näyttää kaikki tapahtumat paitsi hälytykset, liikkeet ja kuvan menetykset. Näyttää kaikki hälytykset. Näyttää kaikki liikkeet. Näyttää kaikki kuvan menetykset. 2. Käytä ylös/alas näppäimiä [ ] päästäksesi haluttuun ajankohtaan. Käytä vasen/oikea näppäimiä [ ] siirtyäksesi seuraavalle sivulle. 3. Paina [ENTER] näppäintä aloittaaksesi toiston. <Huom.> Lokilista tallentuu kovalevylle. <Huom.> Tallentaaksesi lokien ulostulon, liitä USB-muistitikku USB-porttiin. Sitten paina Menu-näppäintä jokaisen kategorian kohdalla varmuuskopioidaksesi lokitiedot. Pinetron pikaohje1.1 3

4 Näkymän haku ( X5000 ja X7000 sarjat) Tallentimella voit nopeasti tarkistaa yhden kanavan toiston ajalla päivä, tunti ja minuutti. 1. Aloittaaksesi tallenteiden haun, paina näppäintä, jolloin aikahaun valikko tulee näkyviin, kuten alla. Päivä, Tunti, Minuutti Kanava 2. Valitse haluttu kanava numeropainikkeilla. 3. Vaihda aikajanaa + ja painikkeilla välillä, päivä, tunti, minuutti. 4. Voit tässä kohtaa vaihtaa näkymän toiseen kanavaan numeropainikkeilla. 5. Liiku suuntanäppäimillä halutun kuvan päälle ja paina ENTER. 6. Tallennin aloittaa valitun kuvan toiston. Voit tässä kohtaa vaihtaa näkymän toiseen kanavaan numeropainikkeilla. Pinetron pikaohje1.1 4

5 Tapahtuman haku Tapahtuma hakutoiminnon avulla voit etsiä tallennetut tapahtumat. Aikahaku taulukko näyttää tallenteet tapahtumatyypeittäin. 1. Valitse suuntapainikkeella tapahtuman tyyppi Tapahtuma 2. Paina [Enter]. Valitse [+/-] painikkeella Tapahtuma". Se on oletusarvoisesti käytössä. 3. Tallenna muutokset ja poistu valikosta painamalla [MENU]-painiketta. Poistu valikosta tekemättä muutoksia painamalla [Cancel]-painiketta. Tapahtuman lähde haku Tapahtuman lähde hakutoiminnon avulla voit etsiä tapahtuman lähteen (hälytys, liike, vloss) aiheuttamia tallenteita. Aikahaku taulukko näyttää tallenteet tapahtumatyypeittäin Pinetron pikaohje1.1 5

6 2.5 Tapahtuman Aluehaku (Single Channel toisto) DVR etsii tallenteita valituista soluista. Paina [Cancel]-painiketta kahdesti poistuaksesi, Aikahaku näyttää valintasi aikajanalla. 3.Siirry hakuun 1. Paina [Aikahaku]-painiketta 2 sekunnin ajan. Sitten [aikasyöte]-valikko aukeaa. 2. Aseta päivämäärä ja kellonaika jonka haluat etsiä. 3. Paina [Enter] tai MENU aloittaaksesi haun. Pinetron pikaohje1.1 6

7 VARMUUSKOPIO Ulkoinen USB Käytännöllisistä syistä laitteella on ulkoinen USB portti, millä varmuuskopiointi on Helpompaa. 1. Aseta USB muisti USB porttiin laitteen etupaneelissa. <Huom.> USB muistit kannattaa formatoida ennen varmuuskopiointia. USB formatoinnista lisää kohdassa Systeemi -> Levy. 2. Paina [BACKUP] näppäintä kaukosäätimessä ja varmuuskopion valikko tulee näkyviin. Sitten näppäile salasana kun sitä pyydetään. (oletus ) 3. Käytä [-, +] näppäintä vaihtaaksesi valitun laitteen: USB etupaneeli. 4. Valitse mitkä tiedot tahdot varmuuskopioida. (1) NORMAALI: Normaalit tallennetut tiedostot (2) HÄLYTYS: Hälytystallennuksen tiedostot (3) LIIKE: Liiketallennuksen tiedostot valitse ne tallennetut tietotyypit, jotka tahdot varmuuskopioitavan USB muistille. Yllä olevassa esimerkkikuvassa on valittu kaikki kamerat, normaalit tallennetut tiedostot, hälytystallennuksen tiedostot ja liiketallennuksen tiedostot. 5. Näppäile skaalan numerot 24-tunnin muodossa, sitten valitse kohta. 6. Paina [ENTER] näppäintä aloittaaksesi varmuuskopioinnin. * USB muistin indikaattori muuttuu sinisen väriseksi varmuus kopioitaessa. Pinetron pikaohje1.1 7

8 Varmuuskopioinnin edistyminen näytetään ikkunan alalaidassa prosentteina koko prosessin ajan. Huomaa, että sisäisen USB ikonin väri muuttuu siniseksi ilmoittaen varmuuskopioinnista. Näytöllä näkyvän kuvakkeen voi poistaa painamalla cancel-näppäintä. Varmuuskopion tilan näkee kun painaa Backup-näppäintä uudelleen. Suosittelemme, että tiedostoja ei toisteta varmuuskopioitaessa. 7. Varmuuskopion ollessa valmis USB muistin ikoni muuttuu harmaaksi ja laite ilmoittaa varmuuskopion olevan valmis. Varmuuskopioitavan ajankohdan valinta On mahdollista valita varmuuskopioitava ajankohta automaattisesti aikahaun toiminnolla [kuukausi, päivä, tunti, minuutti] Paina [-] näppäintä valitaksesi aloituksen ajankohdan, paina [+] näppäintä valitaksesi lopetuksen ajankohdan. Valittu aika muuttuu vaaleanharmaan väriseksi. Huom: X5000 ja X7000 sarjan tallentimissa käytä painikkeita valitaksesi aloitus- ja lopetusajankohdan. Paina Backup painiketta ja valittu varmuuskopioitava aika 15:05~15:15 näytetään aikana, ALUE kohdassa. Pinetron pikaohje1.1 8

9 DDNS-palvelu (Dynamic DNS) DVR voi käyttää ilmaista Dynamic DNS palvelua.. DNS palvelu toimii vaihtuvassa IP-osoitteessa. Tämä toiminta päivittää osoitteen DNS-palvelulle. Helppo ja vaivaton käyttää. DEFAULT Menu valikossa löydät NETWORK valinnan, josta pääset tekemään tarvittavat asetukset. Kursoria voit liikuttaa nuolipainikkeilla ( ) 1. KÄYTTÖ : Valitse DDNS päälle tai pois. Oletus on pois. Valitse [-, +] painikkeilla haluttu valinta. Käyttäessäsi hiirtä, klikkaa hiirellä DDNS valikko auki. OLETUS: Oletuksena suosittelemme. DDNS palvelua osoitteesta Mikäli käytät tätä DDNS oletusta <Default>, Sinun ei tarvitse muuttaa mitään valikosta. Tähän palveluun et voi luoda omaa osoitetta. Osoite muodostuu laitteen sarjanumerosta. Osoitteen (nimen) näet painamalla [info] painiketta Kauko-ohjaimesta tai painikkeilla. Esimerkki: Osoite muodostuu : G = laitteen osoite, joka muodostetaan DVR:n MAC-osoitteesta dvrhost.com = palveluntarjoaja, jota suosittelemme :7400 = käytettävä portti verkossa Pinetron pikaohje1.1 9

10 DYNDNS-palvelu Tällä toiminnolla voit käyttää omaa nimipalvelinta / haluttua nimeä tai palvelua osoitteesta: ilmainen rekisteröintiosoite: DYNDNS Menu valikossa valitse, NETWORK, josta pääset tekemään tarvittavat asetukset. Kursoria voit liikuttaa nuolipainikkeilla ( ) Nämä asetukset ovat tarpeen jos käytät DYNDNS palvelua. 1) Domain nimi: Kirjoita se nimi, jonka olet etukäteen rekisteröinyt palveluun. 2) User ID: Syötä käyttäjätunnus. 3) Password: Syötä salasana. 4) Update Test: Paina Update Test painiketta varmistaaksesi toiminto. Tallenna muutokset ja poistu, paina [MENU] painiketta. Poistu valikosta tallentamatta tietoja, paina [CANCEL] painiketta. 1. Domain nimi 2. User ID 3. Password 4. Update Test Esimerkki: Pinetron pikaohje1.1 10
