1 1. Käyttöohje Yleistä Saadaksesi parhaan hyödyn kytkinkellon monipuolisista toiminnoista tulisi. Sinun lukea käyttöohje huolellisesti läpi ennen kytkinkellon käyttöönottoa. Tämän kytkinkellon käyttö on suunniteltu uusimpien oppimistutkimusten tulosten perusteella. Ohjelmointi on loogista ja ymmärrettävää. Kytkinkelloa voidaan käyttää viikko-ja vuorokausiohjelmalla. 1.1 Seuraavia käyttötilanteita varten voidaan syöttää oma toisista riippumaton ohjelma: a) Vakio-ohjelma b) Satunnaisohjelma (RND) c) Lomaohjelmav ( ) b) ja c) voidaan yhdistää tarvittaessa 1.2 Jos puutteellisia ohjelmointitietoja koitetaan tallettaa Prog - painikkeella, alkavat puuttuvat tiedot vilkkua näytössä muistutukseksi N. 20 sekunnin kuluttua puutteellinen ohjelmapaikka tyhjennetään näytöstä automaattisesti. Katso kohtaa 5.b. 1.3 Jokaisen ohjelmamuutoksen jälkeen, kellonajan muutoksen jälkeen (esim. kesä/talviajan vaihto) ja satunnaisohjelman käynnistämisen jälkeen rele asettuu siihen asentoon missä sen ohjelman mukaan kuulu olla.

1 Seuraavia käyttötilanteita varten voidaan syöttää oma toisista riippumaton ohjelma: a) Vakio-ohjelma b) Satunnaisohjelma (RND) c) Lomaohjelmav ( ) b) ja c) voidaan yhdistää tarvittaessa 1.

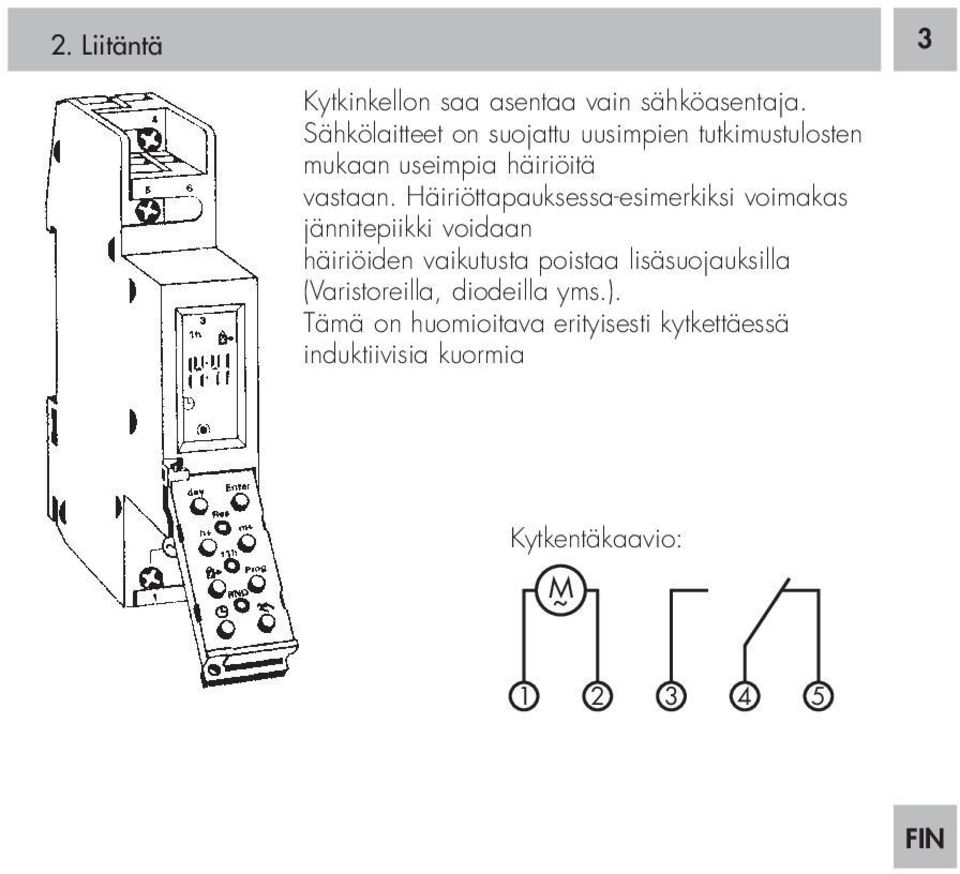

2 2. Liitäntä 3 Kytkinkellon saa asentaa vain sähköasentaja. Sähkölaitteet on suojattu uusimpien tutkimustulosten mukaan useimpia häiriöitä vastaan. Häiriöttapauksessa-esimerkiksi voimakas jännitepiikki voidaan häiriöiden vaikutusta poistaa lisäsuojauksilla (Varistoreilla, diodeilla yms.). Tämä on huomioitava erityisesti kytkettäessä induktiivisia kuormia Kytkentäkaavio: M ~ FIN

Häiriöttapauksessa-esimerkiksi voimakas jännitepiikki voidaan häiriöiden vaikutusta poistaa

3 3. LCD-näyttö 4 Näytön kaikki elementit: Esimerkki a) kellonaika ja viikonpäivä rele päällä viikonpäivä kesäaika kellonaika kellonaikanäyttö rele päällä Esimerkki b) Esimerkki c) loma-ja satunnaisohjelma esivalinta käsikytkimellä rele pois päältä rele päällä lomaohjelma viikonpäivät kellonaika tai kytkentäaika satunnaisohjelma rele pois päältä käsiohjaus rele päällä

loma-ja satunnaisohjelma esivalinta käsikytkimellä rele pois päältä rele päällä lomaohjelma

4 4. Näppäimistö Käyttöönotto Ohjelmointi Käyttöönotto a) ennen ensimmäistä käyttöönottoa Res b) Kaikkien tallennettujen tietojen ja kellonajan pyyhkimiseksi muistista ja näytöstä Paina Res -näppäintä 3 sekunnin kuluttua näytössä näkyy: Näppäimistö vilkkuu 4.2 Kellonajan ja viikonpäivän asettaminen sekä kesä/talvi-ajan asettaminen Huom! Pidä -näppäintä painettuna kellonajan syöttämisen ajan. + Day = Viikonpäivä (1 = maanantai) Jos viikonpäivää ei valita vilkkuvat numerot h+ = tunnit + m+ = minuutit + ± 1h = kesäaika FIN

näytöstä Paina Res -näppäintä 3 sekunnin kuluttua näytössä näkyy: Näppäimistö vilkkuu 4.

5 a) Esimerkki b) Esimerkki (Talviaika) (Kesäaika) + ±1h Huom! Kun myöhemmin halutaan muuttaa kesä/talviaika, tarvitsee painaa ainoastaan ± 1h näppäintä Seuraavissa tilanteissa painetaan aina yhtä näppäintä kerrallaan. a) valitsee 1. ohjelmapaikan kytkentäaikojen ja toimintojen ohjelmoimiseksi Huom! Jos kytkentäaikoja on jo aseteltu voi Prog-näppäintä pitempään painamalla löytää ensimmäinen tyhjä muistipaikka. Näytössä näkyy tällöin :. Uudelleen Prog-näppäintä painamalla näkyy vapaiden muistipaikkojen määrä. Prog b) valitsee seuraavan ohjelmapaikan ja tallettaa edellisen. Huom! Jos Prog -näppäintä ei paineta noin 2 minuuttin, palaa kellonaika näyttöön ja ohjelmapaikka talletetaan. c) Näyttää vapaiden muistipaikkojen määrän esim. Fr: = kaikki muistipaikat varattu. Huom! Esimerkiksi näytön Fr:42 tai Fr:35 jälkeen voi Day, h+, m+,, näppäin alkaa suoraan uuden ohjelmapaikan ohjelmoinnin.

Jos kytkentäaikoja on jo aseteltu voi Prog-näppäintä pitempään painamalla löytää ensimmäinen tyhjä muistipaikka. Näytössä näkyy tällöin :.

6 Day Valitsee viikonpäivän a) Kytkentäkäskyä varten (Vakio, RND, ) b) Lomaohjelman alun valinta (Viikonpäivä) 7 Select Viikonpäivien yhdistely ryhmiksi a) Kytkentäkäskyä varten (Vakio, RND, ) b) Lomaohjelman pituuden valinta (maks. 99 päivää) a) Kytkennän määrittely kytkentäaikoja ohjelmointaessa = päällä tai = pois päältä (Vakio, RND, ) Katso 4.4, 6.0, 7.0, 7.1. b) Releen käsiohjaus normaalitilanteessa Kytkennän esivalinta: Seuraava automaattinen kytkentäkäsky kumoaa esivalinnan ja kytkennät jatkuvat ohjelman mukaisesti FIN

99 päivää) a) Kytkennän määrittely kytkentäaikoja ohjelmointaessa = päällä tai = pois päältä (Vakio, RND, ) Katso 4.4, 6.0, 7.0, 7.1.

7 Lähtöötilanne 8 Jatkuvasti pois päältä Kytkennän esivalinta Jatkuvasti päällä c) Satunnaisohjelman käynnistäminen tai poistaminen RND -näppäimen kanssa. Katso 5.0.

8 4.4 Vakioviikko-ohjelman ohjelmointi a) viikonpäivät 9 Esimerkiksi (maanantai-perjantai) Näppäimet: Prog Day, Select Kursori vilkkuu jos 1 (maanantai) halutaan valita ryhmään, jatketaan Day -näppäimellä jos 1 (maanantai) halutaan poistaa ryhmään, painetaan Select - näppäimellä Huom! Jos haluat muuttaa ryhmästä poistettuja päiviä takaisin, valitse DAY -näppäimellä haluttu päivä. Kun numero ja kursori vilkkuvat, saat päivän takaisin ryhmään Select -näppäintä painamalla. FIN

poistaa ryhmään, painetaan Select - näppäimellä Huom!

9 b) Kytkentäajat ja tila Kun h+ ja m+ näppäimiä painetaan yli 2 sekunnin ajan alkaa näyttö juosta nopeasti. 10 Esimerkki: 6 00 Näppäimet: h+, m+,, Prog

10 5. Kytkentäkäskyjen muuttaminen ja pistaminen 11 a) Kytkentäkäskyjen muuttaminen Valitse Prog -näppäimellä haluttu kytkentäkäsky ja muuta siitä halutut kohdat. Tallenna muutokset Prog -näppäimellä. b) Kytkentäkäskyjen poitaminen Valitse Prog -näppäimellä haluttu kytkentäkäsky ja muuta siitä tunnit tai minuutit viivoiksi. Prog -näppäintä noin 3 sekuntia painamalla tyhjenee muistipaikka. c) Jäljelle jääneet muistipaikat tiivistävät välin automaattisesti, joten kaikki tyhjät muistipaikat pysyvät lopussa. 6. RND = Satunnaisohjelma/Satunnaisesti vaihtelevat kytkentäajat Eritystoiminnot a) ilman ohjelmoituja kellonaikoja Satunnaisohjelma voi koska tahansa kytkeä päälle, tai pois päältä Satunnaiset kytkentäajat vaihtelevat seuraavissa rajoissa: 5-60 min 5-30 min } min 5 min RND + = Satunnaisohjelman käynnistäminen 5 x = Satunnaisohjelman lopettaminen ja automaattisentoon palaaminen. Katso 6 b FIN

c) Jäljelle jääneet muistipaikat tiivistävät välin automaattisesti, joten kaikki tyhjät muistipaikat pysyvät lopussa. 6.

11 mahdolliset lähtöasetelmat (ilman ohjelmoituja kellonaikoja) 12 RND + RND RND 1. Satunnaisohjelma ilman ohjelmoituja kellonaikoja

12 b) ohjelmoitujen kellonaikojen kanssa Kytkentäajat, joissa on RND merkintä, merkitsevät satunnaisohjelman alun tai lopun. Satunnaiset kytkentäajat vaihtelevat sovituissa rajoissa. Katso 6 a. Kytkinkellolla ohjattu laite (esim. porraskäytävän valo) menee epäsäännöllisin väliajoin päälle ja pois päältä. Esimerkki: 4 (Do) RND 4 (Do) RND Näppäimet: Prog Day, Select, h+, m+,, RND Prog 13 RND satunnaiset kytkennät FIN

13 Huom! RND komennon jälkeen rele voi olla tai asennossa. Tapauksesta riippuen voi olla hyvä ohjelmoida perään Vakio -käsky. c) Satunnaisohjelman voi tietenkin keskeyttää myös käsiohjauksella. 14 mahdolliset lähtöasetelmat (ohjelmoitujen kellonaikojen kanssa) RND RND

c) Satunnaisohjelman voi tietenkin keskeyttää myös käsiohjauksella.

14 7. = Lomaohjelma 15 a) Lomaohjelmalla on korkeampi prioriteetti kuin vakioviikkoohjelmalla. Katso 4.4 b) -symboli voidaan liittää vain kytkentäkäskyihin, joissa on valittuna kaikki 7 viikonpäivää. c) Lomaohjelma aktivoituu vain jos: Kytkentäajat on ohjelmoitu kuten b) kohdassa Lomaohjelman pituudeksi on valittu päivää tai pituutta ei ole määritelty lainkaan (kestää koko ajan) d) Lomaohjelman alun voi valita samaksi päiväksi tai korkeitaan 6 päivää etukäteen. 7.1 Lomaohjelman kytkentäajat ohjelmoidaan muuten kuten tavalliset kytkentäajat (katso 4.4), mutta kaikkin lisätään -symboli. FIN

c) Lomaohjelma aktivoituu vain jos: Kytkentäajat on ohjelmoitu kuten b) kohdassa Lomaohjelman pituudeksi on valittu 1.

15 Esimerkki: (ma.... su) (ma.... su) Näppäimet: Prog h+, m+,, Prog Lomaohjelman aloitus ja kesto Huom! Ennen kuin lomaohjelman aloitus ja kesto voidaan maaritellä, täytyy ohjelmointi lopettaa -näppäimellä.

16 Paina kerran -näppäintä. Näyttöön tulee: Jos muistissa ei ole ohjelmoituna lomaohjelman kytkentäaikoja, alkaa -symboli vilkkua. 17 Kursori vilkkuu tämän viikonpäivän kohdalla. Jos nyt painetaan -näppäintä, jatkuu lomaohjelma (Ho = Holiday) kunnes se keskeytetään (katso 7 c). a) Jos lomaohjelman halutaan alkavan heti, painellaan Select -näppäintä kunnes näyttöön tulee haluttu määrä päivä, esim 10 lomaohjelmapäivää. Kun Select -näppäintä painetaan yli 2 sekunnin ajan alkaa näyttö juosta nopeasti. FIN

17 Kursori vilkkuu tämän viikonpäivän kohdalla.

17 b) -näppäimellä talletetaan lomaohjelman asetukset ja näyttöön tulee releen aktuaalinen kytkentätila. 18 c) -näppäimellä voidaan tarkistaa normaali. kellonaikanäyttö lomaohjelman aikana (viikonpäivä, kellonaika jne.) d) Valittujen lomapäivien lukumäärä (10) vähenee näytössä kun aika kuluu, d10, d9 d8... Lomaohjelman loputtua tulee näyttöön jälleen normaali kellonaika. Lomaohjelman kytkentäkäskyt jäävät muistiin, mutta ne eivät mene päälle ennenkuin lomaohjelma käynnistetään uudelleen. Katso 7 c. e) Jos lomaohjelman halutaan alkavan myöhemmin (kork. 6 päivää), valitaan DAY -näppäimellä haluttu viikonpäivä ja valitaan Select -näppäimellä haluttu määrä päiviä, katso 7.2 a. -näppäimellä talletetaan lomaohjelman asetukset.

.. Lomaohjelman loputtua tulee näyttöön jälleen normaali kellonaika.

18 Valittuun lomaohjelman alkuun asti on näytössä kellonaika ja vuorokauden vaihtuessa keskiyöllä vaihtuu näyttö lomaohjelmaan. Katso 7.2 b Lomaohjelman keskyttäminen a) Jos lomaohjelma on alkanut jo, painetaan kerran -näppäinta. Kytkinkello palaa normaaliin ohjelmaan. b) Jos lomaohjelma ei ole vielä alkanut, painetaan 2 kertaa -näppäintä. Ensin näkyy valittu lomaohjelman pituus, ja sitten kytkinkello palaa normaaliin ohjelmaan. FIN

3 Lomaohjelman keskyttäminen a) Jos lomaohjelma on alkanut jo, painetaan kerran -näppäinta.

19 8. Tekniset tiedot 20 talento 371 mini Tehonkulutus 5 VA Kytkentäteho AC Ohminen kuorma (VDE, IEC) 16 A/250 AC ~µ induktiivinen kuorma cos ϕ 0,6 2,5 A/250 AC ~µ hehkulamppukuorma 1000 W Kytkentäteho DC 24 V=/60 V=/220= 800 ma/300 ma/150 ma Releulostulo 1 potentiaalivapaa vaihtokontakti Käyttölämpötila -25 C C Käyntitarkkuus 2,5 sek./vrk + 20 C Varakäynti 150 h + 20 C Latausaika (NC-akku) 140 h Lyhin kytkentäaika 1 min Ohjelmoitavissa 1 min välein Ohjelmamuisti 42 Lomaohjelma maks. 99 päivää Käsikytkin Autom./ esivalinta/ Fix ON/Fix OFF Yhdistelmäohjelmointi Viikonpäiväyhdistely Kesä/talviajan pikavaihto manuaalisesti Sinetöintimahdollisuus kyllä Satunnaisohjelmointi Alku-ja loppuaika sekä päivä ohjelmoitavissa

/vrk + 20 C Varakäynti 150 h + 20 C Latausaika (NC-akku) 140 h Lyhin kytkentäaika 1 min Ohjelmoitavissa 1 min välein Ohjelmamuisti 42 Lomaohjelma maks. 99 päivää Käsikytkin Autom.
