1 TRUSTED FIXINGS SINCE TUOTELUETTELO

2 1970 Tarmo Lieskivi perusti Sormat Oy:n Turussa. Yritys aloitti metalliteollisuuden alihankkijana Ensimmäinen oma tuote lanseerattiin kotimaan markkinoille Ensimmäiset vientilähetykset lähtevät Skandinaaviaan Nailon- ja muovituotteiden valmistus aloitetaan ruiskupuristusmenetelmällä Sormat aloittaa myynnin Venäjän markkinoille ISO 9001 sertifiointi Sormat Oy:lle 1998 Tuotteiden valmistaminen kylmämuokkausmenetelmällä aloitetaan ISO sertifiointi Sormat Oy:lle TERVETULOA SORMAT MAAILMAAN LUOTETTAVIA KIINNITYSTARVIKKEITA AMMATTILAISILLE 40 VUODEN AJAN Alallamme tietyt asiat oppii vain ajattelemalla, ideoimalla ja kokeilemalla. Usein oikeat ratkaisut löytyvät vain olemalla erittäin määrätietoinen, kärsivällinen ja toisinaan ajattelemalla asiat uudestaan. Totta kuitenkin on, että aika ei ole pääkriteeri verrattaessa keskinkertaisia ja erinomaisia tuloksia. Loppukäyttäjän onnistumisen rakentaa korkea laatumme ja tuotteille tarjoamamme lisäarvopalvelut. Tuotteemme ovat helppokäyttöisiä ja luotettavia kaikissa käyttökohteissa. Lyhyesti sanottuna olemme yhteistyökumppani, jolla on laajalti tunnettu luotettavan toimittajan maine. Me Sormatissa tarjoamme Teille kaiken tämän, luodaksemme pitkän ja avoimen, mutta kuitenkin luottamuksellisen yhteistyösuhteen kanssanne. Toimitamme Teille laajan valikoiman luotettavia kiinnitystarvikeratkaisuja ja uusia innovaatioita. Tätä olemme tehneet jo 40 vuotta ja tästä tulemme olemaan parhaiten tunnettuja myös tulevaisuudessa. 2

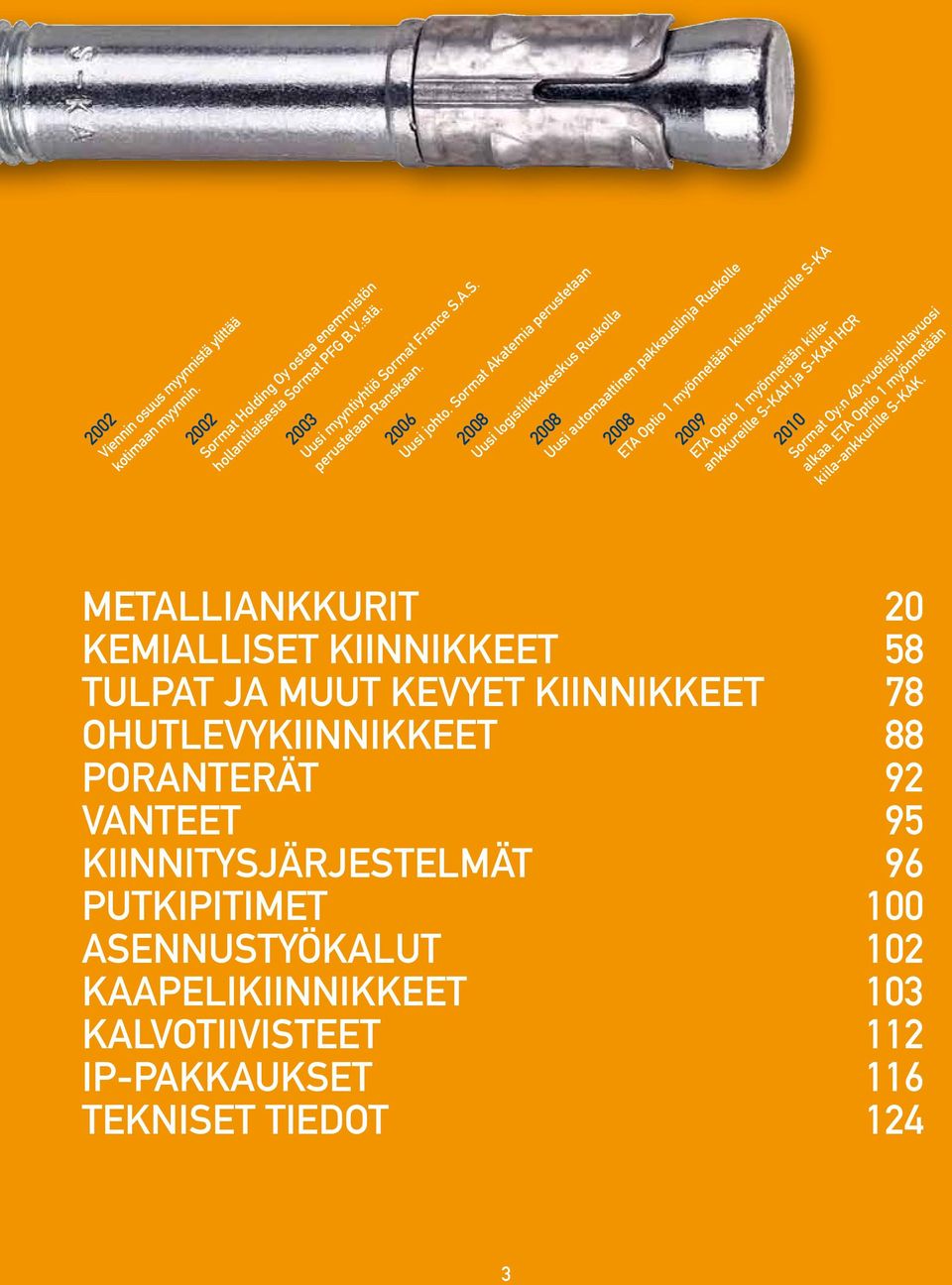

3 2002 Viennin osuus myynnistä ylittää kotimaan myynnin Sormat Holding Oy ostaa enemmistön hollantilaisesta Sormat PFG B.V.:stä Uusi myyntiyhtiö Sormat France S.A.S. perustetaan Ranskaan Uusi johto. Sormat Akatemia perustetaan 2008 Uusi logistiikkakeskus Ruskolla 2008 Uusi automaattinen pakkauslinja Ruskolle 2008 ETA Optio 1 myönnetään kiila-ankkurille S-KA 2009 ETA Optio 1 myönnetään kiilaankkureille S-KAH ja S-KAH HCR 2010 Sormat Oy:n 40-vuotisjuhlavuosi alkaa. ETA Optio 1 myönnetään kiila-ankkurille S-KAK. METALLIANKKURIT 20 KEMIALLISET KIINNIKKEET 58 TULPAT JA MUUT KEVYET KIINNIKKEET 78 OHUTLEVYKIINNIKKEET 88 PORANTERÄT 92 VANTEET 95 KIINNITYSJÄRJESTELMÄT 96 PUTKIPITIMET 100 ASENNUSTYÖKALUT 102 KAAPELIKIINNIKKEET 103 KALVOTIIVISTEET 112 IP-PAKKAUKSET 116 TEKNISET TIEDOT 124 3

4 YLIVOIMAINEN LAATU Ammattilaisilta ammattilaisille Kokonaisajatus Sormatin korkeasta laadusta perustuu tuotteiden ja toiminnan laatuun. Vain hallitsemalla molemmat osa-alueet on mahdollista saavuttaa korkea asiakastyytyväisyys. Laadukkaalla palvelulla tarkoitamme, että olemme kilpailukykyisiä, palvelemme asiakkaitamme ja saavutamme asettamamme tavoitteet tehokkaasti. Yksi tärkeimmistä vaatimuksista toiminnallemme on korkea tuottavuus ja toimitusvarmuus. Laatu saavutetaan ennaltaehkäisemällä virheiden syntyminen. Meillä virheellisyys katsotaan asiakkaan näkökulmasta. Asiakkaiden tarpeet määrittävät meidän sisäiset laatuohjeemme. Jokainen Sormatin työntekijä on velvollinen toteuttamaan pysyviin ja tyytyväisiin asiakassuhteisiin tähtäävää laatuvastuuta. Kaikki toiminta Sormat Oy:ssä perustuu sertifioituihin EN ISO 9001 laatu- ja EN ISO ympäristöjärjestelmiin. ETELÄSTÄ POHJOISEEN PALVELEMME TEITÄ YMPÄRI EUROOPPAA Sormat on kansainvälinen pelaaja kiinnitystarviketoimittajien maailmassa rakennusteollisuudelle. Pääkonttorimme ja yksi tuotantolaitoksistamme sijaitsevat Suomessa. Toimintamme alusta asti olemme kokeneet tärkeäksi paikallisuuden. Siksi meillä on myyntikonttoreita ja asiakaspalvelua tärkeimmillä markkina-alueilla ympäri Eurooppaa sekä myös Venäjällä. Tuotteemme ovat hyvin saatavilla lukuisilta jälleenmyyjiltämme. Verkosto kattaa käytännössä koko Euroopan. Myynti- ja tekninen organisaatiomme kouluttavat jatkuvasti jälleenmyyjiämme ja loppukäyttäjiämme. Hyvä esimerkki tästä yhteiseurooppalaisesta yhteistyöstä on Sormat Akatemia, joka esitellään tarkemmin sivulla 14. Organisaatiomme on matala ja tehokas, joka mahdollistaa kaikkien asiakkaidemme pätevän ja tehokkaan palvelun. Korkealaatuiset tuotteet, tuotantomenetelmät ja sisäiset materiaalitoiminnot mahdollistavat jakelukanavamme kilpailukykyisen palvelukonseptin ja tyytyväisen loppukäyttäjän. 4

5 5

6 ETA-HYVÄKSYNNÄT JA CE-MERKINNÄT MEILLÄ ON NE! Sormatin tuotteilla on monia kansallisia ja kansainvälisiä viranomaishyväksyntöjä. Kaikki hyväksynnät perustuvat puolueettomien organisaatioiden laadunvalvontaan. Rakennustuotteita koskevista hyväksynnöistä on tärkein Eurooppalainen Tekninen Hyväksyntä, ETA. Sormatin kiila-ankkurit S-KA, S-KAK, S-KAH sekä S-KAH HCR ovat saaneet merkinnän ETA optio 1. ETA ei ole kovin tunnettu edes ammattilaisten keskuudessa. Yksi syy tähän on järjestelmän monimutkaisuus: metalliankkureita koskevassa ETA:ssa on 12 vaihtoehtoista optiota. Jokaiseen optioon kuuluu tietty määrä tuotteelle tehtäviä testauksia. Option 1 tuotteet testataan hyvin monipuolisesti, kun taas option 12 tuotteet testataan vain muutamalta ominaisuudeltaan. Tämä tarkoittaa, että option 1 tuotteiden ominaisuuksista on saatavilla paljon enemmän virallista tietoa kuin option 12 tuotteista. Käyttäjän on siis helpompi selvittää option 1 tuotteen eri käyttömahdollisuuksia. CE-merkintä on vaatimustenmukaisuusmerkintä, joka perustuu rakennustuotteita koskevaan EU-direktiiviin. Tämä puolestaan ohjaa kansallista lainsäädäntöä. CE-merkinnällä valmistaja takaa, että tuotteet täyttävät kaikki EU-direktiivin vaatimukset, jotka liittyvät tuotteen mittoihin, raaka-aineisiin ja itse lopputuotteeseen. Oikeus käyttää CE-merkintää vaatii Eurooppalaisen Teknisen Hyväksynnän, ETA:n. Sormatin laatupolitiikan mukaan tuotteiden tulee täyttää paitsi asiakkaiden myös kaikki viranomaisten asettamat vaatimukset. Vähittäismyyjä tai loppukäyttäjä voi aina Sormat-tuotteen valitessaan olla varma tuotteen laadusta, turvallisuudesta ja käyttösopivuudesta - jopa kaikkein vaativimmissa kohteissa. Sertifikaatin numero Direktiivi, johon sertifikaatti perustuu Sertifikaatin hyväksyjän tunniste CPD Hyväksynnän arvioimisperuste ja käyttöala Hyväksyntänumero 6

7 KUVA VIITTEELLINEN! YMPÄRISTÖPOLITIIKKA TUNNEMME VASTUUMME Sormat käyttää ISO järjestelmää ympäristöasioiden ohjeistuksena. Tämä maailman käytetyin ympäristöasioita koskeva standardi mahdollistaa meille systemaattisen tavan valvoa ympäristövaikutuksia kaikessa toiminnassamme. Pyrimme Sormatilla jatkuvasti kehittämään prosessejamme siten, että voimme parantaa ympäristötoimintaamme. Emme ole pelkästään sitoutuneet täyttämään kaikkia lain ja säännösten asettamia ympäristövaatimuksia, vaan pyrimme aina mahdollisimman taloudelliseen luonnonvarojen käyttöön. Vuonna 2007 Sormat otti käyttöön uuden lämpökeskuksen, joka käyttää uusiutuvaa energialähdettä (puuta) polttoaineena. Lisäksi energiankulutuksemme on laskenut noin 5 %:lla. Viime vuosina Sormat on myös kehittänyt jätteenlajittelua siten, että se jopa ylittää ISO standardin asettamat vaatimukset. Tehokas lajittelu on vähentänyt olennaisesti lajittelemattoman jätteen määrää, ja yhä enemmän materiaaleja saadaan kierrätettyä. Kaikki Sormatin tuotteet suunnitellaan ja valmistetaan asiakkaiden vaatimusten mukaan kuitenkin siten, että otamme aina huomioon tuotteen koko eliniän aiheuttamat ympäristövaikutukset. Valmistusprosessit suunnitellaan ja toteutetaan siten, että ympäristöhaitat voidaan minimoida. 7

8 Sormat tuotteiden käyttökohteita Rakentaminen 8

9 9

10 Sormat tuotteiden käyttökohteita Sähköasennukset 10

11 11

12 Sormat tuotteiden käyttökohteita LVI-asennukset 12

13 13

14 SORMAT AKATEMIA Trusted fixings since 1970 Sormat on aivan alusta lähtien ollut edelläkävijä kiinnitysammattilaisten koulutuksessa. Sormat Akatemia perustettiin vuonna 2006, jotta Sormatin yhteistyökumppanit voisivat palvella omia asiakkaitaan parhaalla mahdollisella kiinnitysratkaisujen asiantuntemuksella. Jo sadat Sormatin yhteistyökumppanit ja loppukäyttäjät on koulutettu joko Sormatin tiloissa Suomessa tai asiakkaiden omissa tiloissa eri puolilla Eurooppaa. Sormat Akatemiassa takaamme asiakkaillemme perusteellisen teknisen ja kaupallisen osaamisen kiinnitysratkaisuissa. Turvallisuus on ykkösasia meille Sormatilla. Olemme vahvasti sitoutuneet yhteistyökumppaneidemme koulutukseen, jotta voimme taata, että he osaavat käyttää ja myydä Sormatin tuotteita. Sormatin yhteistyökumppaneille ja asiakkaille koulutus tarjoaa mahdollisuuden ammatillisen osaamisen päivitykseen ja ratkaisuja käytännön kiinnitysongelmiin Sormat Akatemian kouluttajien avustuksella. Sormat Akatemia järjestää koulutusta suomeksi, englanniksi, saksaksi, ranskaksi ja ruotsiksi. Tulkkeja käyttäen voimme kouluttaa osallistujia myös muilla kielillä, esim. venäjäksi. Koulutusohjelmamme koostuu kolmesta osiosta: perustasosta, keskitasosta ja ylemmästä teknisestä tasosta. Perustaso Tuotetiedot / käytettävyys / tuotteen valintaperusteet Asennusparametrit ETA:n pääkohdat Kilpailijatutkimus Tuotteiden asennus käytännössä ULOSVETOKOKEET Keskitaso Tekniset asiat; mm. voimat, kuormitukset, kiinnityksen pettäminen Raaka-aineiden ominaisuudet Myyntiargumentointi / soveltaminen Laskentaohjelmat Ankkurointiteoria Ylempi tekninen taso ETA-prosessin ymmärtäminen Laskelmat Syventävät tekniset tiedot; teräksen murtolujuus, liukuma, murtokartio Ulosvetokokeet käytännössä Teknisen manuaalin käyttö 14

15 ASIAKASTYYTYVÄISYYS Mittaamisesta toimintaan Sormat, kiinnitystarvikealan edelläkävijänä, on sitouttanut itsensä jatkuvasti kehittämään toimintojaan vastatakseen asiakkaidensa koko ajan kasvaviin vaatimuksiin. Kokonaisvaltainen asiakastyytyväisyys on monimutkainen yhdistelmä muuttujia, jotka vaikuttavat Sormatin ja sen asiakkaiden väliseen liiketoimintaan, sekä lopuksi myös tuotteiden loppukäyttäjiin. Haemme asiakkailtamme tietoa suorituksestamme ymmärtääksemme nykyhetken tilanteen. Kehittyäksemme meidän on pystyttävä mittaamaan tämänhetkinen tapamme tehdä kauppaa. Olemme kehittäneet yksinkertaisen tavan selvittää suorituksemme. Tämä tapa sisältää 11 kysymystä, joihin toivomme asiakkaidemme vastaavan kerran vuodessa. Asiakkaalta vastaamiseen menee vain n. 5 minuuttia vuosineuvottelujen yhteydessä, mutta me saamme siitä erittäin tärkeää tietoa toiminnastamme. Kyselyssä keskitymme aiheisiin, kuten kuinka hyvin tunnemme asiakkaidemme tarpeet, tarjoammeko rahoille vastinetta ja kuinka hyvin ja nopeasti vastaamme asiakkaalle ongelmatilanteissa. Arviointitulokset selvitetään koko Sormatin organisaatiolle ja mahdolliset korjaavat / parantavat toimet perustuvat tälle informaatiolle. Jos kyseessä on jotain täysin odottamatonta, käynnistämme aiheeseen liittyen perinpohjaisen tutkimuksen. VIIMEISIMMÄT TUTKIMUSTULOKSET Kesäkuu Keskiarvo / asteikolla Markkinatuntemus Hinta / laatu Tekninen tuki Informaatio Toimituskyky Toimituksen sisältö Tuotekehitys Markkinointituki Palautteen käsittely Toimitusehdot Toimitusaika Keskiarvo yhteensä 15

16 KIINNITYSOPAS TUOTEVALIKOIMA BETONI UMPITIILI REIKÄTIILI LUONNON- KIVI KEVYT- BETONI KEVYTSORA KIPSILEVY (JA MUUT LEVYMÄISET MATERIAALIT) S-KA MULTI- MONTI, S-CS LA, LAH, LAL PFG TYYPPI S, TYYPPI B BLS MSA PKN CONFIX KRH NAT, NAT L S-UF, S-UP LYT KBT KBTM KEM-VE, KEMLA ITH KLA OLA MOLA YLT 16

17 BETONI Yleisin rakennusmateriaali. Käytetään ensisijaisesti teollisessa rakentamisessa suuren lujuutensa johdosta. Talonrakentamisessa yleisimpiä rakenneosia ovat perustukset, kantavat rakenteet, välipohjat ja porraselementit. Kiinnittämiseen soveltuvat kaikki poikittain laajenevat kiinniketyypit sekä kemialliset kiinnitykset. Käytön rajoituksina ovat reuna- ja keskinäiset etäisyydet. UMPITIILI Hyvin yleinen rakennusmateriaali. Käytetään ensisijaisesti pienkiinteistöjen rakentamisessa sekä teollisessa rakentamisessa osastoivien rakenteiden rakennusaineena. Kiinnittämiseen soveltuvat kaikki laajenevat kiinniketyypit. Käytön rajoituksena ovat reuna- ja keskinäiset etäisyydet. REIKÄTIILI Hyvin yleinen rakennusmateriaali. Käytetään ensisijaisesti osastoivien rakenteiden rakennusmateriaalina sekä kohteissa, joissa materiaalilta edellytetään jonkinasteista lämmöneristyskykyä. Kiinnittämiseen soveltuvat muoviset, pitkällä laajennusosalla varustetut kiinnikkeet sekä injektiomassa käytettynä seulahylsyn kanssa. Käytön rajoitukset ovat samat kuin umpitiilellä. LUONNONKIVI Käytetään rakentamisessa pääasiassa pintamateriaalina sellaisissa kohteissa kuten esimerkiksi julkisivut ja portaat. Kiinnittämiseen soveltuvat lähes kaikki laajenevat kiinniketyypit sekä kemialliset kiinnitykset. Käytön rajoituksena ovat reuna- ja keskinäiset etäisyydet. Haurautensa johdosta herkkä murtumaan. KEVYTBETONI Melko yleinen rakennusmateriaali kaikessa rakentamisessa keveytensä ja muunneltavuutensa johdosta. Kevytbetonia käytetään ensisijaisesti osastoivina, mutta myös kantavina rakenteina. Kiinnittämiseen soveltuvat muoviset, pitkällä laajennusosalla varustetut kiinnikkeet, sekä erityisesti tälle materiaalille suunnitellut kiinnikkeet kuten KBT. Kemiallisia kiinnikkeitä voidaan käyttää varauksin kevytbetonissa (huom. asennusreiän muoto). KEVYTSORA Yleinen rakennusmateriaali pienkiinteistöjen rakentamisessa. Käytetään etenkin perustuksissa ja kantavissa rakenteissa. Kiinnittämiseen soveltuvat muoviset, pitkällä laajennusosalla varustetut kiinnikkeet. Kemiallisia kiinnikkeitä voidaan käyttää varauksin kevytsorassa (huom. asennusreiän muoto). KIPSILEVY Erittäin yleinen materiaali kaikessa rakentamisessa. Pääasiallinen käyttö rakenteiden pintamateriaalina. Kiinnittämiseen soveltuvat levymäisiin rakenteisiin tarkoitetut kiinnikkeet ASENTAMISESSA HUOMIOITAVIA SEIKKOJA Kiinnitysten onnistuminen edellyttää seuraavien seikkojen huomioonottamista: 1. Kiinnitysalustan riittävä lujuus (betoni > C20/25). Kiinnitysalustan lujuudella on suuri vaikutus kiinnikkeen kapasiteettiin. 2. Reiän oikea koko. Kiinnike ei mahdu liian pieneen reikään. Liian suuressa reiässä kiinnike ei toimi kunnolla. 3. Ohjeiden mukainen asennussyvyys. Asennussyvyydellä on merkittävä vaikutus kiinnikkeen kapasiteettiin. 17

18 PARAS TODISTE MINULLE ON AINA OMA KOKEMUS Seppo Rantanen, Suomi

19 Lyöntipää suojaa kierrettä ankkuria asennettaessa. Mutteri ja aluslevy ovat standardisoituja komponentteja. Kylmämuokkaamalla valmistettu ja kierteytetty runko on erittäin luja ja mittatarkka. Merkintä ilmaisee ankkurin koon ja kiinnitettävän aineen maksimipaksuuden. Tehokkaat nystyrät takaavat voimaosan hyvän tartunnan ja ankkurin nopean kiristymisen. Tukeva 3-osainen voimaosa takaa tasaisen leviämisen ja ankkurin varman toimivuuden. Voimaosan viistetty reuna estää kartion ja voimaosan välisen kiinnileikkautumisen. Kylmämuokkauksesta johtuen kartion pinta on erittäin kova ja sileä. Tämä takaa nopean ja luotettavan kiristymisen. Pyöristys helpottaa ankkurin reikään menoa etenkin puun läpi asennettaessa. Sylinterimäinen häntäosa sallii ankkurin liukumisen maksimikuormalla estäen kiinnityksen äkkinäisen murtumisen. 19

20 METALLIANKKURIT KIILA-ANKKURI S-KA Teräs, sähkösinkitty Sähkösinkitty kiila-ankkuri on momenttikontrolloitu ankkuri sekä halkeilemattomaan että halkeilleeseen betoniin. Ankkuri soveltuu käytettäväksi myös koviin kiinnitysalustoihin, kuten umpitiileen (max. M8) ja luonnonkiveen. Se on asennusvalmis kokonaisuus ja soveltuu erinomaisesti mm. erilaisiin läpiasennuksiin. Soveltuu asennuksiin sisätiloissa ja pääsääntöisesti kaikkiin kuiviin käyttöolosuhteisiin. VALIKOIMA JA PAKKAUSKOOT KOKO L t fix KOODI PAKKAUSKOOT mm mm RASIA/TUKKU/LAVA PAINO 6/15* /500/ ,2 6/50* /500/ ,8 8/ /250/ ,1 8/ /250/ ,3 8/ /200/ ,4 8/ /200/ ,4 10/ /200/ ,7 10/ /125/ ,4 10/ /125/ ,6 10/ /125/ ,2 10/ /125/ ,5 12/ /100/ ,4 12/ /100/ ,1 12/ /100/ ,1 12/ /100/ ,3 12/ /100/ ,1 12/ /100/ ,8 12/155* /50/ ,0 16/ /50/ ,6 16/ /50/ ,8 16/ /50/ ,9 16/ /50/ ,7 16/95* /25/ ,1 20/20* /25/ ,3 20/70* /25/ ,2 20/130* /25/ ,8 * Ei kuulu ETA- hyväksynnän piiriin. VALIKOIMA JA PAKKAUSKOOT (LYHYET MALLIT) KOKO L t fix KOODI PAKKAUSKOOT mm mm RASIA/TUKKU/LAVA PAINO 6x40* /750/ ,3 8x50* /500/ ,9 10x60* /250/ ,0 12x85* /100/ ,0 16x90* /50/ ,1 * Ei kuulu ETA- hyväksynnän piiriin. 20

21 ASENNUSMITOITUKSET JA KAPASITEETIT METALLIANKKURIT KIILA-ANKKURI TYYPPI ANKKURI JA KIINNITETTÄVÄ AINE KIINNITYSTIEDOT ASENNUS SALLITUT KUORMITUKSET 1) 2) kn HALKEILEMATON 3) BETONI C20/25 Optio 1 - laskentamalli A VETO LEIKKAUS 4) koko L d f f SW t fix d 0 h 1 h ef T inst N sk V sk mm mm mm mm mm mm mm mm mm mm Nm 6 / 15 5) M ,8 1,8 6 / 50 5) M ,8 1,8 8 / 10 M ,6 4,8 8 / 30 M ,6 4,8 8 / 50 M ,6 4,8 8 / 85 M ,6 4,8 10 / 10 M ,3 8,7 10 / 20 M ,3 8,7 10 / 30 M ,3 8,7 10 / 50 M ,3 8,7 10 / 80 M ,3 8,7 12 / 5 M ,9 11,0 12 / 20 M ,9 11,0 12 / 30 M ,9 11,0 12 / 50 M ,9 11,0 12 / 65 M ,9 11,0 12 / 80 M ,9 11,0 12 / 155 5) M ,4 6,4 16 / 5 M ,7 21,0 16 / 20 M ,7 21,0 16 / 50 M ,7 21,0 16 / 60 M ,7 21,0 16 / 95 5) M ,0 10,0 20 / 20 5) M ,9 13,9 20 / 70 5) M ,9 13,9 20 / 130 5) M ,9 13,9 6 x 40 5) M ,6 1,4 8 x 50 5) M ,6 3,3 10 x 60 5) M ,5 3,3 12 x 85 5) M ,5 8,2 16 x 90 5) M ,9 11,2 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Sallitut kuormitukset halkeilleeseen betoniin ks. tai Sormat Tekninen Manuaali. 4) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 5) Ei kuulu ETA- hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. 1. Poraa reikä yllä olevan taulukon mukaan Puhdista reikä huolellisesti harjalla ja pumpulla. 4. Lyö ankkuri sisään. 5. Kiristä mutteri oikeaan kiristysmomenttiin. Koko Ankkurin nimelliskoko L Ankkurin kokonaispituus d f Kiinnitettävän aineen vapaareikä Ø SW Avainväli t fix Kiinnitettävä ainespaksuus d 0 Porareiän halkaisija h 1 Poraussyvyys Asennussyvyys h ef Tehollinen asennussyvyys f Kierteen pituus Kiristysmomentti T inst 21

22 METALLIANKKURIT KIILA-ANKKURIT S-KAK Teräs, kuumasinkitty Kuumasinkitty kiila-ankkuri on momenttikontrolloitu ankkuri sekä halkeilemattomaan että halkeilleeseen betoniin. Ankkuri soveltuu käytettäväksi myös koviin kiinnitysalustoihin, kuten umpitiileen (max. M8) ja luonnonkiveen. Se on asennusvalmis kokonaisuus ja soveltuu erinomaisesti mm. erilaisiin läpiasennuksiin. Ankkuri soveltuu asennuksiin teollisuus- ja meri-ilmastollisiin käyttöolosuhteisiin, joissa asennuksia seurataan säännöllisillä tarkastuksilla. VALIKOIMA JA PAKKAUSKOOT KOKO L t fix KOODI PAKKAUSKOOT mm mm RASIA/TUKKU/LAVA PAINO 6/15* /500/ ,8 6/50* /500/ ,7 8/ /250/ ,6 8/ /250/ ,1 8/ /200/ ,3 8/ /200/ ,6 10/ /200/ ,1 10/ /125/ ,6 10/ /125/ ,6 10/ /125/ ,4 10/ /125/ ,0 12/ /100/ ,6 12/ /100/ ,2 12/ /100/ ,7 12/ /100/ ,2 12/ /100/ ,7 12/ /100/ ,8 12/155* /50/ ,9 16/ /50/ ,2 16/ /50/ ,4 16/ /50/ ,1 16/ /50/ ,3 16/95* /25/ ,3 20/20* /25/ ,7 20/70* /25/ ,6 20/130* /25/ ,8 * Ei kuulu ETA- hyväksynnän piiriin. VALIKOIMA JA PAKKAUSKOOT (LYHYET MALLIT) KOKO L t fix KOODI PAKKAUSKOOT mm mm RASIA/TUKKU/LAVA PAINO 6x40* /750/ ,8 8x50* /500/ ,4 10x60* /250/ ,8 * Ei kuulu ETA- hyväksynnän piiriin. 22

23 ASENNUSMITOITUKSET JA KAPASITEETIT METALLIANKKURIT KIILA-ANKKURIT TYYPPI ANKKURI JA KIINNITETTÄVÄ AINE KIINNITYSTIEDOT ASENNUS SALLITUT KUORMITUKSET 1) 2) kn HALKEILEMATON 3) BETONI C20/25 Optio 1 - laskentamalli A VETO LEIKKAUS 4) koko L d f f SW t fix d 0 h 1 h ef T inst N sk V sk mm mm mm mm mm mm mm mm mm mm Nm 6 / 15 5) M ,8 1,8 6 / 50 5) M ,8 1,8 8 / 10 M ,6 4,8 8 / 30 M ,6 4,8 8 / 50 M ,6 4,8 8 / 85 M ,6 4,8 10 / 10 M ,3 8,7 10 / 20 M ,3 8,7 10 / 30 M ,3 8,7 10 / 50 M ,3 8,7 10 / 80 M ,3 8,7 12 / 5 M ,9 11,0 12 / 20 M ,9 11,0 12 / 30 M ,9 11,0 12 / 50 M ,9 11,0 12 / 65 M ,9 11,0 12 / 80 M ,9 11,0 12 / 155 5) M ,4 6,4 16 / 5 M ,7 21,0 16 / 20 M ,7 21,0 16 / 50 M ,7 21,0 16 / 60 M ,7 21,0 16 / 95 5) M ,0 10,0 20 / 20 5) M ,9 13,9 20 / 70 5) M ,9 13,9 20 / 130 5) M ,9 13,9 6 x 40 5) M ,6 1,4 8 x 50 5) M ,6 3,3 10 x 60 5) M ,5 3,3 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Sallitut kuormitukset halkeilleeseen betoniin ks. 4) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 5) Ei kuulu ETA- hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. 1. Poraa reikä yllä olevan taulukon mukaan Puhdista reikä huolellisesti harjalla ja pumpulla. 4. Lyö ankkuri sisään. 5. Kiristä mutteri oikeaan kiristysmomenttiin. Koko Ankkurin nimelliskoko L Ankkurin kokonaispituus d f Kiinnitettävän aineen vapaareikä Ø SW Avainväli t fix Kiinnitettävä ainespaksuus d 0 Porareiän halkaisija h 1 Poraussyvyys Asennussyvyys h ef Tehollinen asennussyvyys f Kierteen pituus Kiristysmomentti T inst 23

24 METALLIANKKURIT KIILA-ANKKURIT S-KAH Haponkestävä teräs A4; / S-KAH HCR Erikoishaponkestävä teräs (HCR) Haponkestävä kiila-ankkuri on momenttikontrolloitu ankkuri sekä halkeilemattomaan että halkeilleeseen betoniin. Ankkuri soveltuu käytettäväksi myös koviin kiinnitysalustoihin, kuten umpitiileen (max. M8) ja luonnonkiveen. Se on asennusvalmis kokonaisuus ja soveltuu erinomaisesti mm. erilaisiin läpiasennuksiin. S-KAH soveltuu asennuksiin ulkotiloissa sekä muihin kosteisiin olosuhteisiin tehtäviin kiinnityksiin, mukaan lukien myös teollisuus- ja meriolosuhteet. S-KAH HCR soveltuu aggressiivisiin olosuhteisiin tehtäviin asennuksiin ja olosuhteisiin (mm. kloridit) sekä mm. merivesiroiskealueet sekä uimahalleihin ja maantietunneleihin tehtäviin asennuksiin. VALIKOIMA JA PAKKAUSKOOT S-KAH KOKO L t fix KOODI PAKKAUSKOOT RASIA/TUKKU/LAVA PAINO mm mm 6/15* /500/ ,6 8/ /250/ ,6 8/ /250/ ,0 8/ /200/ ,9 10/ /200/ ,7 10/ /125/ ,6 10/ /125/ ,9 10/ /125/ ,8 12/ /100/ ,9 12/ /100/ ,3 12/ /100/ ,3 12/ /100/ ,6 12/ /100/ ,6 16/ /50/ ,9 16/ /50/ ,2 16/ /50/ ,1 20/20* /25/ ,1 20/70* /25/ ,6 * Ei kuulu ETA- hyväksynnän piiriin. VALIKOIMA JA PAKKAUSKOOT S-KAH (LYHYET MALLIT) KOKO L t fix KOODI PAKKAUSKOOT RASIA/TUKKU/LAVA PAINO mm mm 6x40* /750/ ,3 8x50* /500/ ,8 10x60* /250/ ,2 * Ei kuulu ETA- hyväksynnän piiriin. VALIKOIMA JA PAKKAUSKOOT S-KAH HCR KOKO L t fix KOODI PAKKAUSKOOT RASIA/TUKKU/LAVA PAINO mm mm 8/ /250/ ,4 10/ /200/ ,4 10/ /125/ ,4 12/ /100/ ,0 24

25 METALLIANKKURIT KIILA-ANKKURIT ASENNUSMITOITUKSET JA KAPASITEETIT S-KAH JA S-KAH HCR TYYPPI ANKKURI JA KIINNITETTÄVÄ AINE KIINNITYSTIEDOT ASENNUS SALLITUT KUORMITUKSET 1) 2) kn HALKEILEMATON 3) BETONI C20/25 Optio 1 - Laskentamalli A VETO LEIKKAUS 4) koko L d f f SW t fix d 0 h 1 h ef T inst N sk V sk mm mm mm mm mm mm mm mm mm mm Nm 6 / 15 5) M ,8 1,8 8 / 10 M ,6 5,2 8 / 30 M ,6 5,2 8 / 50 M ,6 5,2 10 / 10 M ,3 8,1 10 / 20 M ,3 8,1 10 / 30 M ,3 8,1 10 / 50 M ,3 8,1 12 / 5 M ,9 11,9 12 / 20 M ,9 11,9 12 / 30 M ,9 11,9 12 / 50 M ,9 11,9 12 / 65 M ,9 11,9 16 / 5 M ,7 22,4 16 / 20 M ,7 22,4 16 / 50 M ,7 22,4 20 / 20 5) M ,9 13,9 20 / 70 5) M ,9 13,9 6 x 40 5) M ,6 1,4 8 x 50 5) M ,6 3,3 10 x 60 5) M ,5 3,3 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Sallitut kuormitukset halkeilleeseen betoniin ks. tai Sormat Tekninen Manuaali. 4) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 5) Ei kuulu ETA- hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. 1. Poraa reikä yllä olevan taulukon mukaan Puhdista reikä huolellisesti harjalla ja pumpulla. 4. Lyö ankkuri sisään. 5. Kiristä mutteri oikeaan kiristysmomenttiin. Koko Ankkurin nimelliskoko L Ankkurin kokonaispituus d f Kiinnitettävän aineen vapaareikä Ø SW Avainväli t fix Kiinnitettävä ainespaksuus d 0 Porareiän halkaisija h 1 Poraussyvyys Asennussyvyys h ef Tehollinen asennussyvyys f Kierteen pituus Kiristysmomentti T inst 25

26 METALLIANKKURIT LYÖNTIANKKURI LA LAH Sähkösinkitty Haponkestävä teräs AISI 316 (A4) LAL Sähkösinkitty, laipalla Lyöntiankkuri on tarkoitettu keskiraskaisiin ja raskaisiin kiinnityksiin. Se soveltuu asennettavaksi koviin kiinnitysalustoihin kuten betoniin, umpitiileen (max. M 8) ja luonnonkiveen. Ankkuri on varustettu sisäkierteellä. Sopiva ruuvin pituus on 1-1,5 x ankkurin nimelliskoko + kiinnitettävän väliaineen paksuus. On huomioitava, että ankkuria ei voi kiristää ruuvilla! VALIKOIMA JA PAKKAUSKOOT KOODI TUOTE PAKKAUSKOOT RASIA/TUKKU/LAVA PAINO LA 6 100/1000/ , LA 8 100/1000/ , LA 10 50/500/ , LA 12 50/250/ , LA 16 25/125/ , LA 20 20/100/ , LAH 6 100/1000/ , LAH 8 100/1000/ , LAH 10 50/500/ , LAH 12 50/250/ , LAH 16 25/125/ , LAH 20 20/100/ , LAL 6 100/1000/ , LAL 8 100/1000/ , LAL 10 50/500/ , LAL 12 50/250/ , LAL 16 25/125/ ,0 26

27 METALLIANKKURIT LYÖNTIANKKURI Poraa reikä alla olevan ohjeen mukaan. Kiristä ankkuri reikään erillisellä asennustyökalulla. t fix L f h min h 1 d 0 kiinnitettävän aineen maksimipaksuus ankkurin pituus kierteen pituus minimi asennussyvyys kiinnitysalustan minimipaksuus minimi poraussyvyys porareiän halkaisija Kiristä kiinnitettävä materiaali sopivalla elementillä. ASENNUSMITOITUKSET JA KAPASITEETIT KOKO KIERRE SALLITUT KUORMITUKSET kn VETO / LEIKKAUS Betoni L d 0 h 1 f C20/25 ASENNUS- TYÖKALU mm mm mm mm LA, LAL 6 M ,1/1,9 LT 6 LA, LAL 8 M ,7/3,3 LT 8 LA, LAL 10 M ,6/5,1 LT 10 LA, LAL 12 M ,9/7,1 LT 12 LA, LAL 16 M ,7/10,5 LT 16 LA 20 M ,9/14,3 LT 20 ASENNUSMITOITUKSET JA KAPASITEETIT KOKO KIERRE SALLITUT KUORMITUKSET kn VETO / LEIKKAUS Betoni L d 0 h 1 f C20/25 ASENNUS- TYÖKALU mm mm mm mm LAH 6 M ,0/1,1 LT 6 LAH 8 M ,6/1,3 LT 8 LAH 10 M ,2/1,5 LT 10 LAH 12 M ,4/2,6 LT 12 LAH 16 M ,6/4,6 LT 16 LAH 20 M ,9/6,6 LT 20 Käytön rajoitukset (asennussyvyydet, reuna- ja keskinäiset etäisyydet) sekä materiaalit ja pintakäsittelyt, ks. kohta Tekniset tiedot. 27

28 METALLIANKKURIT MsA Messingistä valmistettu, kevyisiin ja keskiraskaisiin kiinnityksiin tarkoitettu ankkuri, joka soveltuu asennettavaksi koviin kiinnitysalustoihin kuten betoniin, tiileen ja luonnonkiveen. Ankkuri kiristetään siihen asennettavan ruuvin avulla. VALIKOIMA JA PAKKAUSKOOT KOODI TUOTE PAKKAUSKOOT RASIA/TUKKU PAINO MSA / , MSA / , MSA / , MSA / , MSA / , MSA / , MSA / ,7 ASENNUSMITOITUKSET JA KAPASITEETIT RUUVIN PITUUS SALLITUT KUORMITUKSET kn* VETO KOKO KIERRE L d 0 Betoni C20/25 mm mm mm mm MSA 4 M t fix 0,6 MSA 5 M t fix 0,7 MSA 6 M t fix 1,0 MSA 8 M t fix 1,5 MSA 10 M t fix 2,1 MSA 12 M t fix 3,2 MSA 16 M t fix 4,1 Käytön rajoitukset (asennussyvyydet, reuna- ja keskinäiset etäisyydet) sekä materiaalit ja pintakäsittelyt, ks. kohta Tekniset tiedot. * sisältää varmuuskertoimen 4 t fix L d 0 kiinnitettävän aineen maksimipaksuus ankkurin pituus minimi asennussyvyys porareiän halkaisija 28

29 METALLIANKKURIT LYÖNTINIITTI LN LN Niitti alumiinia, lyöntikara RST Lyöntiniitti LN on helppo ja vaivaton kiinnike kevyisiin kiinnityksiin. Erilaisiin läpiasennuksiin käytettävä lyöntiniitti on suunniteltu soveltuviksi koviin kiinnitysalustoihin, kuten betoniin ja tiileen tehtäviin kiinnityksiin. Voidaan käyttää mm. ikkunapeltien, kulmaprofiilien sekä erilaisten muiden ohuiden rakenteiden kiinnittämiseen. VALIKOIMA JA PAKKAUSKOOT KOKO KOODI PAKKAUSKOOT RASIA/TUKKU PAINO 4,8 x / ,3 4,8 x / ,9 4,8 x / ,3 4,8 x / ,8 4,8 x / ,2 ASENNUSMITOITUKSET JA KAPASITEETIT KOKO L d 0 D k t fix t grip SALLITUT VETO- KUORMITUKSET HALKEILEMATON BETONI C20/25 (kn) mm mm mm mm mm mm mm 4,8 x ,5 2,2-11, ,8 x ,5 2,2 1 15, ,4 4,8 x ,5 2,2 6 20, ,4 4,8 x ,5 2, , ,4 4,8 x ,5 2, , ,4 L d 0 D k t fix t grip pituus porareiän halkaisija kannan halkaisija kannan korkeus kiinnitettävä ainespaksuus liitospaksuus asennussyvyys 29

30 HYVÄ PAPERILLA, VIELÄ PAREMPI KÄYTÖSSÄ Evert van Boeschoten, Hollanti

31 Irtoruuvin lujuus 8.8. Mutterit ja aluslevyt DINstandardin mukaisia asennuksissa voidaan käyttää vakioasennustyökaluja. ETA-hyväksyntä koot M6-M12 tuotteita voidaan luotettavasti ja turvallisesti käyttää erilaisissa vaativissa kohteissa. Rekisteröity tuotemerkki Kirkassinkitty pinnoite on EU direktiivin RoHS & WEEE mukainen. Hylsyjen pituudet vakiomittaisia kullakin halkaisijalla vakio poraussyvyys. Kaikissa PFG ankkureissa on 4- osainen hylsy kartiomutteri toimii luotettavasti jokaisessa asennuksessa. Voimakkaan laajenemisen ansiosta hylsyä voidaan käyttää useissa kiinnitysalustoissa. 31

32 METALLIANKKURIT PFG ANKKURIT / SB, SBS SB Vaarnaruuvi, sähkösinkitty (ETA M6 - M12) SBS Vaarnaruuvi, sherardisoitu PFG ankkuri on keskiraskaisiin ja raskaisiin kiinnityksiin tarkoitettu kiinnike, joka soveltuu asennettavaksi koviin kiinnitysalustoihin kuten betoniin, tiileen (max. M 8) ja luonnonkiveen. Ankkurin voimakkaan laajenemisen johdosta PFG soveltuu käytettäväksi myös vanhemmissa ja heikompilaatuisissa rakenteissa. VALIKOIMA JA PAKKAUSKOOT KOKO SB KOODIT SBS* PAKKAUSKOOT RASIA/TUKKU/LAVA PAINO / 500 / , / 500 / , / 250 / , / 250 / , / 250 / , / 125 / , / 125 / , / 125 / , / 125 / , / 125 / , / 125 / , / 125 / , / 100 / , / 100 / , / 50 / , / 50 / , / 50 / , / 50 / ,0 * Poistuva tuote 32

33 METALLIANKKURIT PFG ANKKURIT / SB, SBS ASENNUSMITOITUKSET JA KAPASITEETIT SB(-S 4) ) KIINNITYSTIEDOT ANKKURI JA KIINNITETTÄVÄ AINE ASENNUS KIINNITYSTIEDOT 1) 2) SALLITUT KUORMITUKSET HALKEILEMATON BETONI C20/25 Optio 8 - laskentamalli A VETO LEIKKAUS 3) koko L d f SW t fix d 0 h 1 h ef T inst N sk V sk mm mm mm mm mm mm mm mm mm Nm kn kn 6-15 M ,4 4, M ,4 4, M ,3 8, M ,3 8, M ,3 8, M ,3 8, M ,7 13, M ,7 13, M ,7 13, M ,7 13, M ,7 13, M ,7 13, M ,6 19, M ,6 19, M ,6 19, M ,6 19, ) M ,9 35, ) M ,9 35,9 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 4) Ei kuulu ETA- hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. L T inst PF G M6 SW t fix = h ef d f h 1 h min Koko L d f SW t fix d 0 h 1 h ef h min T inst Ankkurin nimelliskoko Ankkurin kokonaispituus Kiinnitettävän aineen vapaareikä Ø Avainväli Kiinnitettävä ainespaksuus Porareiän halkaisija Poraussyvyys Asennussyvyys Tehollinen asennussyvyys Kiinnitysalustan min. paksuus Kiristysmomentti d 0 33

34 METALLIANKKURIT PFG ANKKURIT / LB, LBS LB Irtoruuvi, sähkösinkitty (ETA M6 - M12) LBS Irtoruuvi, sherardisoitu PFG ankkuri on keskiraskaisiin ja raskaisiin kiinnityksiin tarkoitettu kiinnike, joka soveltuu asennettavaksi koviin kiinnitysalustoihin kuten betoniin, tiileen (max. M 8) ja luonnonkiveen. Ankkurin voimakkaan laajenemisen johdosta PFG soveltuu käytettäväksi myös vanhemmissa ja heikompilaatuisissa rakenteissa. VALIKOIMA JA PAKKAUSKOOT KOKO LB MALLI LBS* PAKKAUSKOOT RASIA/TUKKU/LAVA PAINO / 500 / , / 500 / , / 250 / , / 250 / , / 250 / , / 125 / , / 125 / , / 125 / , / 125 / , / 125 / , / 125 / , / 50 / , / 50 / , / 50 / ,0 * Poistuva tuote 34

35 METALLIANKKURIT PFG ANKKURIT / LB, LBS ASENNUSMITOITUKSET JA KAPASITEETIT LB(-S 4) ) KIINNITYSTIEDOT ANKKURI JA KIINNITETTÄVÄ AINE ASENNUS KIINNITYSTIEDOT 1) 2) SALLITUT KUORMITUKSET HALKEILEMATON BETONI C20/25 Optio 8 - Laskentamalli A VETO LEIKKAUS 3) koko L d f SW t fix d 0 h 1 h ef T inst N sk V sk mm mm mm mm mm mm mm mm mm Nm kn kn 6-15 M ,4 4, M ,4 4, M ,3 8, M ,3 8, M ,3 8, M ,7 13, M ,7 13, M ,7 13, M ,7 13, M ,6 19, M ,6 19, M ,6 19, ) M ,9 35, ) M ,9 35,9 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 4) Ei kuulu ETA- hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. T inst SW L PF G M6 t fix = h ef d f h 1 h min Koko L d f SW t fix d 0 h 1 h ef h min T inst Ankkurin nimelliskoko Ankkurin kokonaispituus Kiinnitettävän aineen vapaareikä Ø Avainväli Kiinnitettävä ainespaksuus Porareiän halkaisija Poraussyvyys Asennussyvyys Tehollinen asennussyvyys Kiinnitysalustan min. paksuus Kiristysmomentti d 0 35

36 METALLIANKKURIT PFG ANKKURIT / ES, ESS, ESSH, EBF, HBF ES HBF EBF ES Irtohylsy, sähkösinkitty (ETA M6 - M12) ESS Irtohylsy, haponkestävä AISI 316 (A4) ESSH Irtohylsy, blackdized EBF Silmukkaruuvi, sähkösinkitty HBF Avokoukku, sähkösinkitty PFG ankkuri on keskiraskaisiin ja raskaisiin kiinnityksiin tarkoitettu kiinnike, joka soveltuu asennettavaksi koviin kiinnitysalustoihin kuten betoniin, tiileen (max. M 8) ja luonnonkiveen. Ankkurin voimakkaan laajenemisen johdosta PFG soveltuu käytettäväksi myös vanhemmissa ja heikompilaatuisissa rakenteissa. VALIKOIMA JA PAKKAUSKOOT KOODI TUOTE PAKKAUSKOOT RASIA/TUKKU/LAVA PAINO ES 6 50 / 500 / , ES 8 50 / 500 / , ES / 250 / , ES / 125 / , ES / 100 / , ESS 6 50 / , ESS 8 50 / , ESS / , ESS / , ESSH 6 50 / , ESSH 8 50 / , ESSH / , ESSH / , ESSH / ,8 VALIKOIMA JA PAKKAUSKOOT MALLI KOOT JA KOODIT PAKKAUSKOOT RASIA/TUKKU M6 M8 M10 M12 M16 M6 M8 M10 M12 M16 EBF / / / / 50 5 / 25 HBF / / / / 50 5 / 25 36

37 METALLIANKKURIT PFG ANKKURIT / ES, ESS, ESSH, EBF, HBF ASENNUSMITOITUKSET JA KAPASITEETIT ES (-S 4) /-SH 4) ) KIINNITYSTIEDOT 1) 2) SALLITUT KUORMITUKSET HALKEILEMATON BETONI C20/25 Optio 8 - Laskentamalli A ANKKURI JA KIINNITETTAVÄ AINE ASENNUS VETO LEIKKAUS 3) koko L d f SW t fix d 0 h 1 h ef T inst N sk V sk mm mm mm mm mm mm mm mm mm Nm kn kn 6 M ,4 4,6 8 M ,3 8,4 10 M ,7 13,3 12 M ,6 19,3 16 4) M ,9 35,9 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 4) Ei kuulu ETA- hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. Koko L d f SW t fix d 0 h 1 h ef h min T inst Ankkurin nimelliskoko Ankkurin kokonaispituus Kiinnitettävän aineen vapaareikä Ø Avainväli Kiinnitettävä ainespaksuus Porareiän halkaisija Poraussyvyys Asennussyvyys Tehollinen asennussyvyys Kiinnitysalustan min. paksuus Kiristysmomentti T inst PF G M6 L = = h ef L = d f h 1 h min D D d 0 ASENNUSMITOITUKSET JA KAPASITEETIT KOKO KIERRE L = d 0 h 1 T inst D SALLITUT KUORMITUKSET kn HALKEILEMATON BETONI C20/25 VETO mm mm mm Nm mm HBF 4) M ,0 2,0 HBF 4) M ,0 3,6 HBF 4) M ,5 4,8 HBF 4) M ,0 6,3 HBF 4) M ,0 9,9 EBF 4) M ,0 2,0 EBF 4) M ,8 3,6 EBF 4) M ,5 4,8 EBF 4) M ,0 6,3 EBF 4) M ,0 9,9 37

38 METALLIANKKURIT VOIMA-ANKKURI / TYYPPI S, TYYPPI B TYYPPI S TYYPPI B TYYPPI S TYYPPI B kuusioruuvilla, sähkösinkitty vaarnalla ja mutterilla, sähkösinkitty Voima-ankkuri on 2-kartioisella voimaosalla varustettu ankkuri kiinnityksiin koville kiinnitysalustoille kuten halkeilleeseen ja halkeilemattomaan betoniin sekä luonnonkiveen. Voimakkaan ja kontrolloidun kaksitoimisen voimaosan johdosta ankkuri soveltuu myös raskaille kuormille. Voima-ankkuri on saatavana kahtena eri versiona. Tyyppi S on varustettu kuusioruuvilla ja aluslevyllä ja tyyppi B vaarnalla, mutterilla ja aluslevyllä. Kuusioruuvin ja vaarnan teräksen lujuusluokka on 8.8 ja kummassakin tyypissä aluslevyt ovat kuperia, joka mahdollistaa myös asennuksen visuaalisen tarkastuksen. Voima-ankkurilla on Eurooppalainen Tekninen Hyväksyntä ETA optio 1, joten ankkuria voidaan siis käyttää myös halkeilleeseen betoniin tehtäviin kiinnityksiin. Tyypilliset käyttökohteet kuivissa sisätiloissa ovat erilaiset teräsrakenteet, palkit, koneet ja laitteet, pilarit jne. VALIKOIMA JA PAKKAUSKOOT TYYPPI S TYYPPI B KOODI PAKKAUSKOOT RASIA PAINO KOODI PAKKAUSKOOT RASIA PAINO S M6-10/45/ , B M6-10/45/ , S M6-10/45/ , B M6-10/45/ , S M6-10/45/ , B M6-10/45/ , S M8-12/55/ , B M8-12/55/ , S M8-12/55/ , B M8-12/55/ , S M8-12/55/ , B M8-12/55/ , S M10-15/70/ , B M8-12/55/ , S M10-15/70/ , B M10-15/70/ , S M10-15/70/ , B M10-15/70/ , S M12-20/80/ , B M10-15/70/ , S M12-20/80/ , B M10-15/70/ , S M12-20/80/ , B M12-20/80/ , S M16-25/100/ , B M12-20/80/ , S M16-25/100/ , B M12-20/80/ , B M12-20/80/ , B M16-25/100/ , B M16-25/100/ , B M16-25/100/ , B M20-30/125/ ,0 38

39 METALLIANKKURIT VOIMA-ANKKURI / TYYPPI S, TYYPPI B Koko Ankkurin nimelliskoko L Ankkurin kokonaispituus d f Kiinnitettävän aineen vapaareikä SW Avainväli t fix Kiinnitettävä ainespaksuus Asennussyvyys h ef Tehollinen asennussyvyys h 1 Poraussyvyys d 0 Porareiän halkaisija Kiristysmomentti T inst ASENNUSMITOITUKSET JA KAPASITEETIT TYYPPI ANKKURI JA KIINNITETTÄVÄ AINE KIINNITYSTIEDOT ASENNUS 1) 2) SALLITUT KUORMITUKSET kn HALKEILEMATON BETONI 4) C20/25 Optio 1 Laskentamalli A VETO LEIKKAUS 3) koko L d f SW t fix d 0 h 1 h ef T inst N sk V sk M - d 0 / h ef / t fix (S/B) mm mm mm mm mm mm mm mm mm Nm kn kn (S/B) M6-10/45/5 M ,0 (2,4*) 7,2 (5,2*) M6-10/45/15 M ,0 (2,4*) 7,2 (5,2*) M6-10/45/40 M ,0 (2,4*) 7,2 (5,2*) M8-12/55/5 M8 80/ /15 4,8 (3,6*) 9,8 (7,0*) M8-12/55/15 M8 90/ /15 4,8 (3,6*) 9,8 (7,0*) M8-12/55/40 M8 115/ /15 4,8 (3,6*) 9,8 (7,0*) M8-12/55/65 M ,8 (3,6*) 9,8 (7,0*) M10-15/70/5 M10 95/ /40 9,5 (7,6*) 22,3 (20,1*) M10-15/70/15 M10 105/ /40 9,5 (7,6*) 22,3 (20,1*) M10-15/70/40 M10 130/ /40 9,5 (7,6*) 22,3 (20,1*) M10-15/70/65 M ,5 (7,6*) 22,3 (20,1*) M12-20/80/5 M12 113/ /70 17,2 (12,3*) 34,3 (24,5*) M12-20/80/15 M12 123/ /70 17,2 (12,3*) 34,3 (24,5*) M12-20/80/40 M12 148/ /70 17,2 (12,3*) 34,3 (24,5*) M12-20/80/65 M ,2 (12,3*) 34,3 (24,5*) M16-25/100/15 M16 155/ /115 24,0 (17,1*) 48,0 (34,3*) M16-25/100/40 M16 180/ /115 24,0 (17,1*) 48,0 (34,3*) M16-25/100/65 M ,0 (17,1*) 48,0 (34,3*) M20-30/125/40 5) M ,6 (18,6*) 68,9 (49,2*) * suluissa annetut arvot ovat halkeilleeseen betoniin C20/25. Rajoitettu valikoima myös haponkestävästä teräksestä A4. Lisätietoa pyydettäessä. 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Jos keskinäinen etäisyys tai reunaetäisyys muuttuu pienemmäksi kuin ns. karakteristiset arvot (s cr,n / c cr,n ), tarvitaan uudet laskelmat laskentaohjeen ETAG, liite C, laskentamalli A mukaan. Lisätietoa ks. myös ETA-06/ ) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 4) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 5) Ei kuulu ETA-hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. 39
