Injektointimassa ITH 300 GREEN

Transkriptio

1 Injektointimassa ITH 300 GREEN SORMATIN TUOTEKOODI Kustannustehokas, ympäristön kannalta vihreämpi injektointimassa! Nopeasti kuivuvaa, styreenitöntä kaksikomponenttista injektointimassaa käytetään vaarnojen, pulttien ja harjateräksen kiinnittämiseen esiporattuihin reikiin. YLEISKATSAUS Muut koodit / Tuotemateriaali Hartsi Pakkaukset tukku: 12 / lava: 900 Paino kg / 1000 Massatyypille sopivimpia kiinnitysalustoja ovat tiili ja huokoiset materiaalit sekä ontelovaipalla varustettuna myös erilaiset ontelorakenteet. Asennuksiin, joissa ei vaadita teknistä hyväksyntää. Styreenitön, ftalaatiton ja LEED -testattu. Matala VOC -pitoisuus (A). Ei aiheuta fysikaalisia tai terveys- ja ympäristövaaroja tarkoituksenmukaisessa käytössä. Säilytä avattua patruunaa sekoitussuutin kiinnitettynä. Oikein säilytettynä avattu massapatruuna säilyy käyttökelpoisena noin kuukauden. Vaihda sekoitussuutin ennen käytön jatkamista. Kaksi sekoitussuutinta toimitetaan patruunan mukana. 300 ml patruunoita voidaan käyttää normaaleissa, hyvälaatuisissa silikonipuristimissa. Vaarnan tai harjateräksen materiaali määrää sopivat käyttöolosuhteet: ZN kuiviin sisätiloihin ja väliaikaiseen ulkokäyttöön, KZN ja RST A2 kuiviin ja kosteisiin sisätiloihin sekä ulkokäyttöön sisämaan maaseudulla, HST A4 sisä-, ulko- ja teollisuuskäyttöön, HCR erityisen vaativiin korroosioolosuhteisiin. KÄYTTÖKOHTEET KIINNITYSALUSTAT Muuriankkurit Rakennusliitokset SOPII MYÖS KOHTEISIIN: Kevytbetoniharkko :33 13:33:43 1/7

2 Portit Turvakaiteet Julkisivut Katokset Koneet Pienet reunaetäisyydet Pienet asennusvälit Kevytsoraharkko onteloilla Ontelolaatta Luonnonkivi betoni Reikätiili Kalkkihiekkatiili onteloilla Täystiili Kevytsoraharkko umpinainen Täyskalkkihiekkatiili :33 13:33:43 2/7

3 Työskentely- ja kuivumisajat Kiinnitysalustan lämpötila Työskentelyaika Kovettumisaika +35 C 2 min 20 min +30 C 4 min 25 min +20 C 6 min 45 min +10 C 15 min 1 h 20 min +5 C 25 min 2 h :33 13:33:43 3/7

4 Asennusmitoitukset, kiinteät kiinnitysalustat Vaarnan koko Avainväli Kiinnitettävän aineen Porareiän halkaisija Min. porareiän syvyys Asennussyvyys vapaareikä (d f) (d 0) (h 1) (h nom) Teoreettinen massamenekki (vol) M8 13 mm 9 mm 10 mm 80 mm 80 mm 5 ml M10 17 mm 12 mm 12 mm 90 mm 90 mm 7 ml M12 19 mm 14 mm 14 mm 110 mm 110 mm 12 ml M16 24 mm 18 mm 18 mm 125 mm 125 mm 22 ml M20 30 mm 22 mm 24 mm 170 mm 170 mm 52 ml :33 13:33:43 4/7

5 Suorituskyky, kiinteät kiinnitysalustat Vaarnan koko Lujuusluokka Kiinnitysalusta Asennussyvyys (h nom) Kiinnitysalustan minimipaksuus (h min) Kiristysmomentti (T inst) tyyppi suunta Kuormitusarvo M8 Steel mm 110 mm 10 Nm N Rec 4.7 kn M8 Steel mm 110 mm 10 Nm V Rec 5.1 kn M8 A mm 110 mm 10 Nm N Rec 4.7 kn M8 A mm 110 mm 10 Nm V Rec 6.0 kn M10 Steel mm 120 mm 20 Nm N Rec 7.1 kn M10 Steel mm 120 mm 20 Nm V Rec 8.6 kn M10 A mm 120 mm 20 Nm N Rec 7.1 kn M10 A mm 120 mm 20 Nm V Rec 9.2 kn M12 Steel mm 140 mm 40 Nm N Rec 10.0 kn M12 Steel mm 140 mm 40 Nm V Rec 12.0 kn M12 A mm 140 mm 40 Nm N Rec 10.0 kn M12 A mm 140 mm 40 Nm V Rec 13.7 kn M16 Steel mm 161 mm 60 Nm N Rec 11.2 kn M16 Steel mm 161 mm 60 Nm V Rec 22.3 kn M16 A mm 161 mm 60 Nm N Rec 11.2 kn M16 A mm 161 mm 60 Nm V Rec 25.2 kn M20 Steel mm 218 mm 120 Nm N Rec 18.8 kn :33 13:33:43 5/7

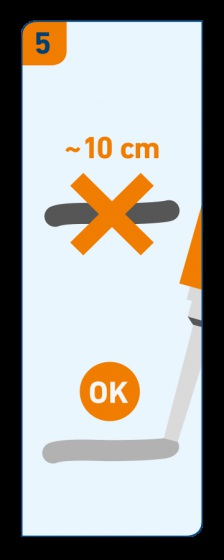

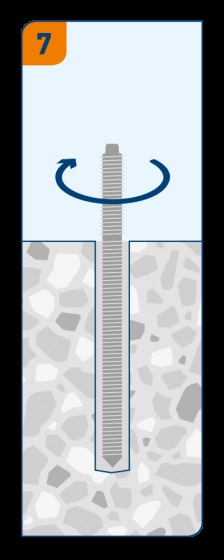

6 Vaarnan koko Lujuusluokka Kiinnitysalusta Asennussyvyys (h ) Kiinnitysalustan minimipaksuus (h ) Kiristysmomentti (T ) tyyppi suunta Kuormitusarvo M20 Steel mm 218 mm 120 Nm V Rec 34.9 kn M20 A mm 218 mm 120 Nm N Rec 18.8 kn M20 A mm 218 mm 120 Nm V Rec 39.4 kn Asennusohjeet :33 13:33:43 6/7

7 :33 13:33:43 7/7
