Kuusiomutterikanta. HSC-A; Sinkitty HSC-AR; Haponkestävä teräs. Iskukuormitus

Transkriptio

1 HSC-A Turva-ankkuri HSC-A Turva-ankkuri Ankkurin tyyppi Kuusiomutterikanta HSC-A; Sinkitty HSC-AR; Haponkestävä teräs Hyödyt - täydellinen ratkaisu pienille reuna- ja keskiöetäisyyksille - soveltuu ohuille betonialustoille pienen asennussyvyyden ansiosta - soveltuu halkeilleeseen betoniiin - automaattinen takakartio - saatavilla kuusiokanta versio läpikiinnitys-sovelluksiin - haponkestävä versio tarjolla ulkona tehtäviin asennuksiin Betoni Vedetty alue Pienet reuna- ja keskiöetäisyydet Palonkestävyys Iskukuormitus Korroosionkestävyys Eurooppalai nen tekninen hyväksyntä (ETA) CE-merkintä Hiltin ankkurimitoitusohjel misto Hyväksynnät / sertifikaatit Kuvaus Tutkimuslaitos/ Laboratorio Nro / myöntämispäivämäärä Eurooppalainen tekninen a) hyväksyntä (ETA) CSTB, Paris ETA-02/0027 / Iskunkestävät kiinnikkeet väestönsuojelulaitoksissa Bundesamt für Zivilschutz, Bern BZS D 06-1 / Palotestiraportti IBMB, Braunschweig UB 3177/ / Arviointiraportti (tulipalo) warringtonfire WF 1662 / a) Kaikki tiedot perustuvat hyväksyntään ETA-02/0027 painos Perusmitoitustiedot Kaikki osiossa olevat tiedot perustuvat alla oleviin oletuksiin: - Oikea asennustapa (katso asennusohje) - Ei reuna-ja keskiöetäisyyksistä johtuvaa vaikutusta - Betoni kuten määritelty taulukoissa - Teräksen murtuminen - Alusmateriaalin minimipaksuus - Betoni C 20/25, f ck,cube = 25 N/mm² (Lisätietoja: Yksinkertaistettu mitoitusmenetelmä)

2 HSC-A Turva-ankkuri Murtokapasiteetti Veto N Ru,m HSC-A HSC-AR [kn] 16,6 16,6 23,3 30,6 13,3 13,3 18,6 24,5 Leikkaus V Ru,m HSC-A [kn] 19,0 30,2 19,0 43,8 19,0 30,2 19,0 43,8 HSC-AR [kn] 16,6 26,4 16,6 38,4 16,6 26,4 16,6 38,4 Ominaiskapasiteetti Veto N Rk HSC-A [kn] 12,8 12,8 17,8 23,4 9,1 9,1 12,7 16,7 HSC-AR [kn] 12,8 12,8 17,8 23,4 9,1 9,1 12,7 16,7 Leikkaus V Rk HSC-A [kn] 14,6 23,2 14,6 33,7 14,6 18,2 14,6 33,5 HSC-AR [kn] 12,8 20,3 12,8 29,5 12,8 18,2 12,8 29,5 Suunnittelukapasiteetti Veto N Rd HSC-A [kn] 8,5 8,5 11,9 15,6 6,1 6,1 8,5 11,2 HSC-AR [kn] 8,5 8,5 11,9 15,6 6,1 6,1 8,5 11,2 Leikkaus V Rd HSC-A [kn] 11,7 17,0 11,7 27,0 11,7 12,1 11,7 22,3 HSC-AR [kn] 8,2 13,0 8,2 18,9 8,2 12,1 8,2 18,9 Sallitut kuormitukset Veto N rec a) HSC-A [kn] 6,1 6,1 8,5 11,2 4,3 4,3 6,1 8,0 HSC-AR [kn] 6,1 6,1 8,5 11,2 4,3 4,3 6,1 8,0 Leikkaus V rec a) HSC-A [kn] 8,3 12,1 8,3 19,3 8,3 8,7 8,3 15,9 HSC-AR [kn] 5,9 9,3 5,9 13,5 5,9 8,7 5,9 13,5 a) Käytetty osavarmuuskerroin kuormituksille γ = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä.

3 HSC-A Turva-ankkuri Materiaalit Mekaaniset ominaisuudet HSC Nimellinen vetolujuus f uk Myötölujuus f yk [N/mm²] [N/mm²] -A AR A AR Kuormitettu poikkipinta-ala A s,a [mm²] -A, AR 36,6 58,0 36,6 84,3 Hitausmomentti W [mm³] -A, AR 31,2 62,3 31,2 109,2 Taivutuksen suunnittelukapasiteetti ilman holkkia M Rd,s Materiaalin laatu [Nm] -A AR 16,7 33,3 16,7 59,0 Osa Materiaali Sinkitty Kartiopultti sisä- tai ulkokierteellä teräksen lujuusluokka 8.8, sinkityksen paksuus min. 5 µm Kiilautumisholkki ja aluslevy sinkitty teräs Mutteri luokka 8 Haponkestävä teräs Kartiopultti sisä- tai ulkokierteellä teräksen lujuusluokka 1.41, A4-70 Kiilautumisholkki ja aluslevy teräksen lujuusluokka 1.41, Mutteri teräksen lujuusluokka 1.41, A4-70 HSC-A HSC-AR Ankkurin mitat HSC-A ja HSC-AR:n mitat Ankkurin tyyppi Kierre t fix [mm] max b [mm] l s [mm] d [mm] e [mm] HSC-A(R) M8 1 13,5,8 13,5 16 HSC-A(R) M ,5,8 15,5 20 HSC-A(R) M8 1 13,5,8 13,5 16 HSC-A(R) M ,5,8 17,5 24 Merkintä HILTI 8.8 (tai A4) Merkintä esim. HSC-A M8 x /tfix (tai HSC-AR M8 x /tfixa4)

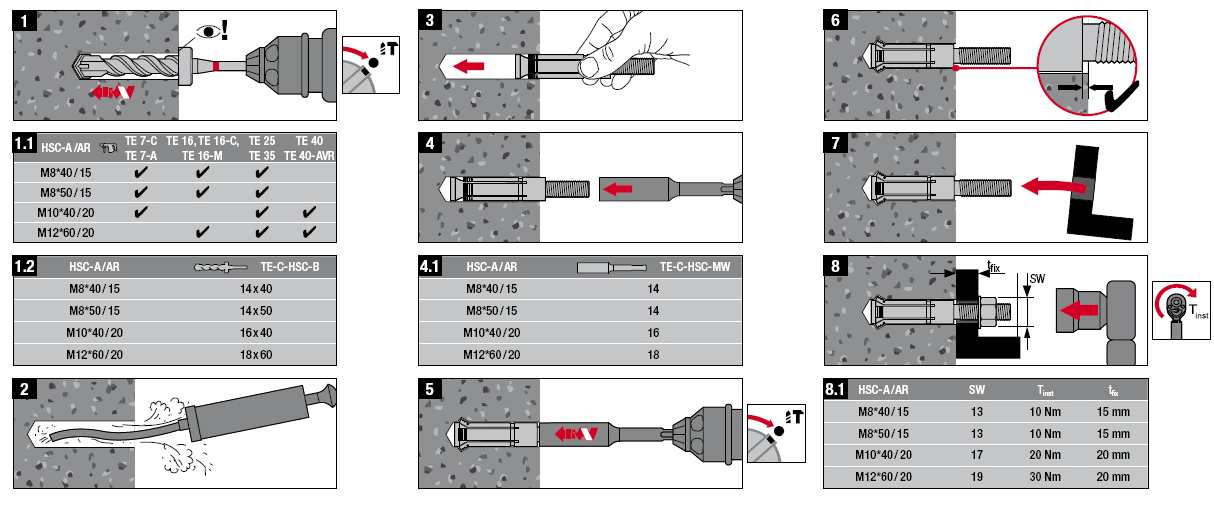

4 HSC-A Turva-ankkuri Asennus Asennustyökalut Käytettävä poravasara HSC-A/AR HSC-A/AR TE 7-C; TE 7-A; TE 16; TE 16-C; TE 16-M; TE 25; TE 35 HSC-A/AR TE 7-C; TE 7-A; TE 25; TE 35 HSC-A/AR TE 16; TE 16-C; TE 16-M; TE 25; TE 35; TE ; TE -AVR Pysäytysterä TE-C-HSC-B 14x 14x 16x 18x Asennustyökalu TE-C-HSC-MW Asennusohjeet Katso tarkemmat asenusohjeet tuotteen myyntipakkauksesta. Asennustiedot: Porausreiän syvyys h 1 ja tehollinen ankkurointisyvyys h ef

5 HSC-A Turva-ankkuri Asennustiedot HSC-A (R) Ankkurin tyyppi Poranterän nimellishalkaisija d o [mm] Poranterän leikkaava halkaisija d cut [mm] 14,5 16,5 14,5 18,5 Porausreiän syvyys h 1 [mm] Reiän halkaisija kiinnitettävässä materiaalissa d f [mm] Tehollinen ankkurointisyvyys h ef [mm] Kiinnitettävän materiaalin maksimipaksuus t fix [mm] Kiristysmomentti T inst [Nm] Kiristysmutterin ulkohalkaisija SW [mm] Alusmateriaalin paksuus, ankkurin keskiö- ja reunaetäisyys Alusmateriaalin minimipaksuus h min [mm] Minimikeskiöetäisyys s min [mm] Minimireunaetäisyys c min [mm] Kriittinen keskiöetäisyys betonin s cr,n [mm] kartiomurtumiselle Kriittinen reunaetäisyys betonin c cr,n [mm] kartiomurtumiselle Kriittinen keskiöetäisyys s cr,sp [mm] halkemismurtumiselle Kriittinen reunaetäisyys halkemismurtumiselle c cr,sp [mm] Kriittistä keskiöetäisyyttä (kriittistä reunaetäisyyttä) pienemille keskiöetäisyyksille (reunaetäisyyksille) suunnittelukuormia on pienennettävä Kriittiset keskiöetäisyydet ja kriittiset reunaetäisyydet halkeamismurtumiselle ovat voimassa vain halkeilemattomassa betonissa. Halkeilleessa betonissa vain kriittinen keskiöetäisyys ja kriittinen reunaetäisyys betonin kartiomurtumiselle ovat merkitseviä

6 HSC-A Turva-ankkuri Yksinkertaistettu mitoitusmenetelmä Yksinkertaistettu versio mitoitusmenetelmästä, perustuen ohjeistukseen ETAG 001, Liite C. Suunnittelukapasiteetti perustuu hyväksyntään ETA-02/0027 painos Betonin lujuuden vaikutus Reunaetäisyyden vaikutus Keskiöetäisyyden vaikutus Voimassa kahden ankkurin ryhmille. (Menetelmää voidaan soveltaa myös isommille kuin kahden ankkurin ryhmille tai useammalle kuin yhdelle reunalle. Vaikuttavat kertoimet täytyy tällöin määritellä erikseen kaikille reuna- ja keskiöetäisyyksille. Tällöin lasketut suunnittelukuormitukset ovat varmalla puolella: Ne ovat pienempiä, kuin todelliset kuormitukset ETAG 001, Liite C:n mukaan. Suorittaakseen tarkemman laskelman, on suositeltavaa käyttää PROFIS Anchor ankkurimitoitusohjelmistoa) Mitoitusmenetelmä perustuu seuraaviin yksinkertaistuksiin: Yksittäisiin ankkureihin ei vaikuta erisuuruisia voimia (ei epäkeskeisyyttä). Arvot ovat voimassa yhdelle ankkurille. Monimutkaisimmissa ankkurointitilanteissa, käytä PROFIS Anchor ankkurimitoitusohjelmistoa. Vetokuormitus Suunnittelukapasiteetti vedolle on pienin arvo seuraavista - Teräksen kapasiteetti: N Rd,s - Tartunnan pettäminen betonissa: N Rd,p = N 0 Rd,p f B - Betonin kartiomurtokapasiteetti: N Rd,c = N 0 Rd,c f B f 1,N f 2,N f 3,N f re,n - Betonin halkemismurtokapasiteetti (vain halkeilemattomassa betonissa): N Rd,sp = N 0 Rd,c f B f 1,sp f 2,sp f 3,sp f h,sp f re,n Perussuunnittelukapasiteetti vedolle Teräksen suunnittelukapasiteetti N Rd,s N Rd,s HSC-A [kn] 19,5 30,9 19,5 44,9 HSC-AR [kn] 13,7 21,7 13,7 31,6 Tartunnan pettämisen suunnittelukapasiteetti N Rd,p = N 0 Rd,p f B HSC-A ja HSC-AR N 0 Rd,p [kn] Ei tartunnan pettämistä Ei tartunnan pettämistä

7 HSC-A Turva-ankkuri Betonin kartiomurtumisen suunnittelukapasiteetti N Rd,c = N 0 Rd,c f B f 1,N f 2,N f 3,N f re,n Halkeamismurtumisen suunnittelukapasiteetti a) N Rd,sp = N 0 Rd,c f B f 1,sp f 2,sp f 3,sp f h,sp f re,n N 0 Rd,c [kn] 8,5 8,5 11,9 15,6 6,1 6,1 8,5 11,2 a) Halkeamismurtuminen on otettava huomioon ainoastaan halkeilemattomassa betonissa Vaikuttavat tekijät Betonin lujuuden vaikutus Betonin lujuusluokka (ENV 206) C 20/25 C 25/30 C 30/37 C 35/45 C / C 45/55 C / f B = (f ck,cube /25N/mm²) 1/2 a) 1 1,1 1,22 1,34 1,41 1,48 1,55 a) f ck,cube = Betonin puristuslujuus, mitattu kuutioilla joiden sivun pituus on 1 mm Reunaetäisyyden vaikutus a) c/c cr,n c/c cr,sp f 1,N = 0,7 + 0,3 c/c cr,n 1 f 1,sp = 0,7 + 0,3 c/c cr,sp 1 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 0,73 0,76 0,79 0,82 0,85 0,88 0,91 0,94 0,97 1 f 2,N = 0,5 (1 + c/c cr,n ) 1 0,55 0, 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1 f 2,sp = 0,5 (1 + c/c cr,sp ) 1 a) Reunaetäisyys ei saa olla pienempi kuin minimireunaetäisyys c min joka on annettu taulukossa, kohdassa Asennustiedot. Tämä tekijä on otettava huomioon kaikille ankkureiden reunaetäisyyksille. Keskiöetäisyyden vaikutus a) s/s cr,n s/s cr,sp 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 f 3,N = 0,5 (1 + s/s cr,n ) 1 0,55 0, 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1 f 3,sp = 0,5 (1 + s/s cr,sp ) 1 a) Ankkureiden keskiöetäisyys ei saa olla pienempi kuin minimikeskiöetäisyys s min joka on annettu taulukossa, kohdassa Asennustiedot. Tämä tekijä on otettava huomioon kaikille ankkureiden keskiöetäisyyksille. Alusmateriaalin paksuuden vaikutus h/h ef 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,68 f h,sp = [h/(2 h ef )] 2/3 1 1,07 1,13 1,19 1,25 1,31 1,37 1,42 1,48 1,5 Raudoituksen vaikutus f re,n = 0,5 + h ef /200mm 1 0,7 a) 0,7 a) 0,75 a) 0,8 a) a) Tämä kerroin on voimassa vain tiheälle raudoitukselle. Mikäli ankkurointialueella on raudoitus, jonka väli 1 mm (kaikilla halkaisijoilla) tai halkaisija 10 mm ja väli 100 mm, voidaan kertoimena käyttää f re,n = 1.

8 HSC-A Turva-ankkuri Leikkauskuormitus Leikkauksen suunnittelukapasiteetti on pienin arvo seuraavista - Teräksen kapasiteetti: V Rd,s - Betonin kampeamismurtokapasiteetti: V Rd,cp = k N Rd,c - Betonin reunakapasiteetti: V Rd,c = V 0 Rd,c f B f ß f h f 4 f hef f c Perussuunnittelukapasiteetti leikkaukselle Teräksen suunnittelukapasiteetti V Rd,s V Rd,s HSC-A [kn] 11,7 18,6 11,7 27,0 HSC-AR [kn] 8,2 13,0 8,2 18,9 Betonin kampeamismurtumisen suunnittelukapasiteetti V Rd,cp = k N Rd,c a) k 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0 a) Betonikartiomurtuman suunnitteluarvo Betonin reunamurtumnisen suunnittelukapasiteetti a) V Rd,c = V 0 Rd,c f B f ß f h f 4 f hef f c V 0 Rd,c [kn] 14,9 18,5 15,0 22,7 10,5 13,1 10,6 16,1 a) Ankkuriryhmien kohdalla vain reunaa lähinnä olevat ankkureita on tarkasteltava Vaikuttavat tekijät Betonin lujuuden vaikutus Betonin lujuusluokka (ENV 206) C 20/25 C 25/30 C 30/37 C 35/45 C / C 45/55 C / f B = (f ck,cube /25N/mm²) 1/2 a) 1 1,1 1,22 1,34 1,41 1,48 1,55 a) f ck,cube = Betonin puristuslujuus, mitattu kuutioilla joiden sivun pituus on 1 mm

9 HSC-A Turva-ankkuri Reunaetäisyyden vaikutus a) c/d f c = (d / c) 0,19 0,77 0,71 0,67 0,65 0, 0,57 0,52 0, a) Reunaetäisyys ei saa olla pienempi kuin minimireunaetäisyys c min joka on annettu taulukossa, kohdassa Asennustiedot. Tämä tekijä on otettava huomioon kaikille ankkureiden reunaetäisyyksille. Asennussyvyyden vaikutus Anchor size f hef = 0,05 (h ef / d) 1,68 0,29 0,23 0,42 0,38 Vaikuttavan voiman ja vapaalle reunalle kohtisuorassa olevan suunnan välisen kulman vaikutus Angle ß f β = ( cosα ) V sinα V + 2,5 1 1,01 1,05 1,13 1,24 1, 1,64 1,97 2,32 2, Alusmateriaalin paksuuden vaikutus h/c 0,15 0,3 0,45 0,6 0,75 0,9 1,05 1,2 1,35 1,5 f h = {h/(1,5 c)} 1/2 1 0,32 0,45 0,55 0,63 0,71 0,77 0,84 0,89 0,95 1,00 Keskiö- ja reunaetäisyyden vaikutus a) betonin reunakapasiteettiin: f 4 f 4 = (c/h ef ) 1,5 (1 + s / [3 c]) 0,5 c/h ef Yksi ankkuri Kahden ankkurin ryhmä s/h ef 0,75 1, 2,25 3,00 3,75 4, 5,25 6,00 6,75 7, 8,25 9,00 9,75 10, 11,25 0, 0,35 0,27 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,75 0,65 0,43 0,54 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 1,00 1,00 0,63 0,75 0,88 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,25 1, 0,84 0,98 1,12 1,26 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,84 1,07 1,22 1,38 1,53 1,68 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,75 2,32 1,32 1,49 1,65 1,82 1,98 2,15 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,00 2,83 1,59 1,77 1,94 2,12 2,30 2,47 2,65 2,83 2,83 2,83 2,83 2,83 2,83 2,83 2,83 2,25 3,38 1,88 2,06 2,25 2,44 2,63 2,81 3,00 3,19 3,38 3,38 3,38 3,38 3,38 3,38 3,38 2, 3,95 2,17 2,37 2,57 2,77 2,96 3,16 3,36 3,56 3,76 3,95 3,95 3,95 3,95 3,95 3,95 2,75 4,56 2,49 2,69 2,90 3,11 3,32 3,52 3,73 3,94 4,15 4,35 4,56 4,56 4,56 4,56 4,56 3,00 5,20 2,81 3,03 3,25 3,46 3,68 3,90 4,11 4,33 4,55 4,76 4,98 5,20 5,20 5,20 5,20 3,25 5,86 3,15 3,38 3,61 3,83 4,06 4,28 4,51 4,73 4,96 5,18 5,41 5,63 5,86 5,86 5,86 3, 6,55 3,51 3,74 3,98 4,21 4,44 4,68 4,91 5,14 5,38 5,61 5,85 6,08 6,31 6,55 6,55 3,75 7,26 3,87 4,12 4,36 4, 4,84 5,08 5,33 5,57 5,81 6,05 6,29 6,54 6,78 7,02 7,26 4,00 8,00 4,25 4, 4,75 5,00 5,25 5, 5,75 6,00 6,25 6, 6,75 7,00 7,25 7, 7,75 4,25 8,76 4,64 4,90 5,15 5,41 5,67 5,93 6,18 6,44 6,70 6,96 7,22 7,47 7,73 7,99 8,25 4, 9,55 5,04 5,30 5,57 5,83 6,10 6,36 6,63 6,89 7,16 7,42 7,69 7,95 8,22 8,49 8,75 4,75 10,35 5,45 5,72 5,99 6,27 6,54 6,81 7,08 7,36 7,63 7,90 8,17 8,45 8,72 8,99 9,26 5,00 11,18 5,87 6,15 6,43 6,71 6,99 7,27 7,55 7,83 8,11 8,39 8,66 8,94 9,22 9, 9,78 5,25 12,03 6,30 6,59 6,87 7,16 7,45 7,73 8,02 8,31 8,59 8,88 9,17 9,45 9,74 10,02 10,31 5, 12,90 6,74 7,04 7,33 7,62 7,92 8,21 8, 8,79 9,09 9,38 9,67 9,97 10,26 10,55 10,85 Ankkurin keskiö- ja reunaetäisyys ei saa olla pienempi kuin minimikeskiöetäisyys s min ja minimireunaetäisyys c min.

10 HSC-A Turva-ankkuri Yhdistetty veto- ja leikkauskuormitus Yhdistetyille veto- ja leikkauskuormille, katso kohta Ankkurimitoitus. Ennalta lasketut tulokset Suunnittelukapasiteetti on laskettu perustuen ohjeistukseen ETAG 001, Liite C:n ja hyväksyntään ETA-02/0027, painos Kaikki tiedot perustuvat betonin lujuusluokkaan C 20/25 f ck,cube =25 N/mm². Suunnittelukapasiteetti Yksi ankkuri, ei reunavaikutusta Min. alusmateriaalin paksuus h min [mm] Veto N Rd HSC-A HSC-AR Leikkaus V Rd, ilman vipuvartta [kn] 8,5 8,5 11,9 15,6 6,1 6,1 8,5 11,2 HSC-A [kn] 11,7 17,0 11,7 27,0 11,7 12,1 11,7 22,3 HSC-AR [kn] 8,2 13,0 8,2 18,9 8,2 12,1 8,2 18,9 Yksi ankkuri, min. reunaetäisyys (c = c min ) Min. alusmateriaalin paksuus h min [mm] Min. reunaetäisyys c min [mm] Veto N Rd HSC-A HSC-AR Leikkaus V Rd, ilman vipuvartta HSC-A HSC-AR [kn] 6,1 6,4 8,3 11,7 4,6 4,6 6,4 8,4 [kn] 3,6 3,6 5,0 6,8 2,5 2,6 3,5 4,9 Kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), (Arvot ovat voimassa yhdelle ankkurille) Min. alusmateriaalin paksuus h min [mm] Min. keskiöetäisyys s min [mm] Veto N Rd HSC-A HSC-AR Leikkaus V Rd, ilman vipuvartta [kn] 5,6 5,7 7,7 10,4 4,0 4,0 5,7 7,4 HSC-A [kn] 11,3 11,3 11,7 20,8 8,1 8,1 11,3 14,9 HSC-AR [kn] 8,2 11,3 8,2 18,9 8,1 8,1 8,2 14,9

11 HSC-A Turva-ankkuri Sallitut kuormitukset Yksi ankkuri, ei reunavaikutusta Min. alusmateriaalin paksuus h min [mm] Veto N rec HSC-A HSC-AR [kn] 6,1 6,1 8,5 11,2 4,3 4,3 6,1 8,0 Leikkaus V rec, ilman vipuvartta HSC-A [kn] 8,3 12,1 8,3 19,3 8,3 8,7 8,3 15,9 HSC-AR [kn] 5,9 9,3 5,9 13,5 5,9 8,7 5,9 13,5 Yksi ankkuri, min. reunaetäisyys (c = c min ) Min. alusmateriaalin paksuus h min [mm] Min. reunaetäisyys c min [mm] Veto N rec HSC-A HSC-AR Leikkaus V rec, ilman vipuvartta HSC-A HSC-AR [kn] 4,3 4,6 5,9 8,4 3,3 3,3 4,5 6,0 [kn] 2,5 2,6 3,6 4,9 1,8 1,8 2,5 3,5 Kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), (Arvot ovat voimassa yhdelle ankkurille) Min. alusmateriaalin paksuus h min [mm] Min. keskiöetäisyys s min [mm] Veto N rec HSC-A HSC-AR Leikkaus V rec, ilman vipuvartta [kn] 4,0 4,0 5,5 7,4 2,9 2,9 4,0 5,3 HSC-A [kn] 8,1 8,1 8,3 14,9 5,8 5,8 8,1 10,6 HSC-AR [kn] 5,9 8,1 5,9 13,5 5,8 5,8 5,9 10,6 Sallituille kuormituksille käytettävä osavarmuuskerroin on γ = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä.

12 HSC-I Turva-ankkuri HSC-I Turva-ankkuri Ankkurin tyyppi Sisäkierre versio HSC-I Sinkitty teräs HSC-IR Haponkestävä teräs (A4) Hyödyt - täydellinen ratkaisu pienille reuna- ja keskiöetäisyyksille - soveltuu ohuille betonialustoille pienen asennussyvyyden johdosta - soveltuu halkeilleeseen betoniiin - automaattinen takakartio - sisäkierre - haponkestävä versio tarjolla ulkona tehtäviin asennuksiin Betoni Vedetty alue Pienet reuna- ja keskiöetäisy ydet Palonkestävyys Iskukuormitus Korroosionkestävyys Eurooppalai nen tekninen hyväksyntä (ETA) CE-merkintä Hiltin ankkurimitoitusohjel misto Hyväksynnät / sertifikaatit Kuvaus Tutkimuslaitos/ Laboratorio Nro / myöntämispäivämäärä Eurooppalainen tekninen a) hyväksyntä (ETA) CSTB, Paris ETA-02/0027 / Iskunkestävät kiinnikkeet väestönsuojelulaitoksissa Bundesamt für Zivilschutz, Bern BZS D 06-1 / Palotestiraportti IBMB, Braunschweig UB 3177/ / Arviointiraportti (tulipalo) warringtonfire WF 1662 / Kaikki tiedot perustuvat hyväksyntään ETA-02/0027 painos Perusmitoitustiedot Kaikki osiossa olevat tiedot perustuvat alla oleviin oletuksiin: - Oikea asennustapa (katso asennusohje) - Ei reuna-ja keskiöetäisyyksistä johtuvaa vaikutusta - Betoni kuten määritelty taulukoissa - Teräksen murtuminen - Alusmateriaalin minimipaksuus - Betoni C 20/25, f ck,cube = 25 N/mm² (Lisätietoja: Yksinkertaistettu mitoitusmenetelmä)

13 HSC-I Turva-ankkuri Murtokapasiteetti HSC-I ja HSC-IR 16 Veto N Ru,m HSC-I [kn] 16,6 16,6 23,3 30,6 30,6 13,3 13,3 18,6 24,5 24,5 HSC-IR [kn] 14,8 16,6 23,3 30,6 30,6 13,3 13,3 18,6 24,5 24,5 Leikkaus V Ru,m HSC-I [kn] 10,4 15,9 19,8 19,8 23,4 10,4 15,9 19,8 19,8 23,4 HSC-IR [kn] 9,1 13,9 17,3 17,3 20,8 9,1 13,9 17,3 17,3 20,8 Ominaiskapasiteetti HSC-I ja HSC-IR Veto N Rk HSC-I [kn] 12,8 12,8 17,8 23,4 23,4 9,1 9,1 12,7 16,7 16,7 HSC-IR [kn] 12,8 12,8 17,8 23,4 23,4 9,1 9,1 12,7 16,7 16,7 Leikkaus V Rk HSC-I [kn] 8,0 12,2 15,2 15,2 18,2 8,0 12,2 15,2 15,2 18,2 HSC-IR [kn] 7,0 10,7 13,3 13,3 16,0 7,0 10,7 13,3 13,3 16,0 Suunnittelukapasiteetti HSC-I ja HSC-IR 16 Veto N Rd HSC-I [kn] 8,5 8,5 11,9 15,6 15,6 6,1 6,1 8,5 11,2 11,2 HSC-IR [kn] 7,5 8,5 11,9 14,2 15,6 6,1 6,1 8,5 11,2 11,2 Leikkaus V Rd HSC-I [kn] 6,4 9,8 12,2 12,2 14,6 6,4 9,8 12,2 12,2 14,6 HSC-IR [kn] 4,5 6,9 8,5 8,5 10,3 4,5 6,9 8,5 8,5 10,3 Sallitut kuormitukset HSC-I ja HSC-IR 16 Veto N a) rec HSC-I [kn] 6,1 6,1 8,5 11,2 11,2 4,3 4,3 6,1 8,0 8,0 HSC-IR [kn] 5,4 6,1 8,5 10,1 11,2 4,3 4,3 6,1 8,0 8,0 Leikkaus V a) rec HSC-I [kn] 4,6 7,0 8,7 8,7 10,4 4,6 7,0 8,7 8,7 10,4 HSC-IR [kn] 3,2 4,9 6,1 6,1 7,3 3,2 4,9 6,1 6,1 7,3 - Käytetty osavarmuuskerroin kuormituksille γ = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä

14 HSC-I Turva-ankkuri Materiaalit Mekaaniset ominaisuudet HSC Nimellinen vetolujuus f uk [N/mm²] -I IR I Myötölujuus f yk [N/mm²] -IR Kuormitettu poikkipinta-ala / [mm²] -I,IR 22,0 28,3 34,6 34,6,8 sisäkierreversio A s,i Kuormitettu poikkipinta-ala/ [mm²] -I,IR 20,1 36,6 58,0 58,0 84,3 kuusiokantaversio A s,a Hitausmomentti W [mm³] -I,IR 12,7 31,2 62,3 62,3 109,2 Taivutuksen -I 9, suunnittelukapasiteetti [Nm] ilman holkkia M Rd,s -IR 7,1 16,7 33,3 33,3 59,0 Materiaalin laatu Osa Materiaali Sinkitty Kiilapultti ulko- tai sisäkierteellä teräksen lujuusluokka 8.8, sinkityksen paksuus min. 5 µm Kiilaholkki ja aluslevy sinkitty teräs Mutteri lujuusluokka 8.8 Haponkestävä teräs Kiilapultti ulko- tai sisäkierteellä teräs 1.41, A4-70 Kiilaholkki ja aluslevy teräs 1.41, Mutteri teräs 1.41, A4-70 HSC-I HSC-IR Ankkurin mitat HSC-I ja HSC-IR:n mitat Ankkurin tyyppi Kierre b [mm] l s [mm] d [mm] l b [mm] HSC-I(R) M6 13,5,8 13,5 43,3 HSC-I(R) M8 15,5,8 15,5 43,8 HSC-I(R) M10 17,5,8 17,5 54,8 HSC-I(R) M10 17,5,8 17,5 64,8 HSC-I(R) M12 19,5,8 19,5 64,8

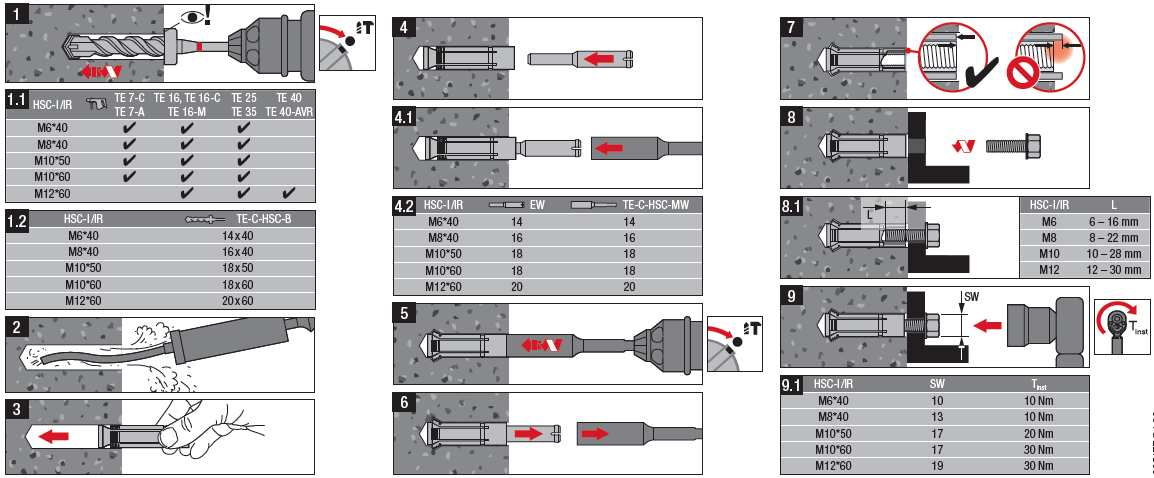

15 HSC-I Turva-ankkuri Merkintä HILTI 8.8 (tai A4) Merkintä esim. HSC-I M6 x (tai HSC-IR M6 x A4) Asennus Asennustyökalut HSC-I/IR HSC-I/IR HSC-I/IR HSC-I/IR HSC-I/IR Käytettävä poravasara TE 7-C; TE 7-A; TE 16; TE 16-C; TE 16-M; TE 25; TE 30; TE 35 TE 16; TE 16-C; TE 16-M; TE 25, TE 30; TE 35; TE ; TE -AVR Pysäytysterä TE-C HSC-B 14x 16x 18x 18x 20x Asennustyökalu TE-C HSC-MW Asennustyökalu TE-C HSC-EW Asennusohjeet HSC-I: kiinnitys sinkityllä pultilla tai kierretangolla. Minimilujuusluokka 8.8 HSC-IR: kiinnitys haponkestävällä pultilla tai kierretangolla. Minimilujuusluokka A4-70 Katso tarkemmat asenusohjeet tuotteen myyntipakkauksesta.

16 HSC-I Turva-ankkuri Asennustiedot: porausreiän syvyys h 1 ja tehollinen ankkurointisyvyys h ef Asennustiedot Ankkurin tyyppi Poranterän nimellishalkaisija d 0 [mm] Poranterän leikkaava halkaisija d cut [mm] 14,5 16,5 18,5 18,5 20,5 Porausreiän syvyys h 1 [mm] Reiän halkaisija kiinnitettävässä materiaalissa d f [mm] Tehollinen ankkurointisyvyys h ef [mm] Pultin asennussyvyys min s [mm] max s [mm] Kiristysmutterin ulkohalkaisija SW [mm] Kiristysmomentti T inst [Nm]

17 HSC-I Turva-ankkuri Alusmateriaalin paksuus, ankkurin keskiö- ja reunaetäisyys Alusmateriaalin minimipaksuus h min [mm] Minimikeskiöetäisyys s min [mm] Minimireunaetäisyys c min [mm] Kriittinen keskiöetäisyys betonin s cr,n [mm] kartiomurtumiselle Kriittinen reunaetäisyys betonin c cr,n [mm] kartiomurtumiselle Kriittinen keskiöetäisyys s cr,sp [mm] halkemismurtumiselle Kriittinen reunaetäisyys halkemismurtumiselle c cr,sp [mm] Kriittistä keskiöetäisyyttä (kriittistä reunaetäisyyttä) pienemille keskiöetäisyyksille (reunaetäisyyksille) suunnittelukuormia on pienennettävä Kriittiset keskiöetäisyydet ja kriittiset reunaetäisyydet halkeamismurtumiselle ovat voimassa vain halkeilemattomassa betonissa. Halkeilleessa betonissa vain kriittinen keskiöetäisyys ja kriittinen reunaetäisyys betonin kartiomurtumiselle ovat merkitseviä Yksinkertaistettu mitoitusmenetelmä Yksinkertaistettu versio mitoitusmenetelmästä, perustuen ohjeistukseen ETAG 001, Liite C. Suunnittelukapasiteetti perustuu hyväksyntään ETA-02/0027 painos Betonin lujuuden vaikutus Reunaetäisyyden vaikutus Keskiöetäisyyden vaikutus Voimassa kahden ankkurin ryhmille. (Menetelmää voidaan soveltaa myös isommille kuin kahden ankkurin ryhmille tai useammalle kuin yhdelle reunalle. Vaikuttavat kertoimet täytyy tällöin määritellä erikseen kaikille reuna- ja keskiöetäisyyksille. Tällöin lasketut suunnittelukuormitukset ovat varmalla puolella: Ne ovat pienempiä, kuin todelliset kuormitukset ETAG 001, Liite C:n mukaan. Suorittaakseen tarkemman laskelman, on suositeltavaa käyttää PROFIS Anchor ankkurimitoitusohjelmistoa) Mitoitusmenetelmä perustuu seuraaviin yksinkertaistuksiin: Yksittäisiin ankkureihin ei vaikuta erisuuruisia voimia (ei epäkeskeisyyttä). Arvot ovat voimassa yhdelle ankkurille. Monimutkaisimmissa ankkurointitilanteissa, käytä PROFIS Anchor ankkurimitoitusohjelmistoa.

18 HSC-I Turva-ankkuri Vetokuormitus Suunnittelukapasiteetti vedolle on pienin arvo seuraavista - Teräksen kapasiteetti: N Rd,s - Tartunnan pettäminen betonissa: N Rd,p = N 0 Rd,p f B - Betonin kartiomurtokapasiteetti: N Rd,c = N 0 Rd,c f B f 1,N f 2,N f 3,N f re,n - Betonin halkemismurtokapasiteetti (vain halkeilemattomassa betonissa): N Rd,sp = N 0 Rd,c f B f 1,sp f 2,sp f 3,sp f h,sp f re,n Perussuunnittelukapasiteetti vedolle Teräksen suunnittelukapasiteetti N Rd,s N Rd,s HSC-I [kn] 10,7 16,3 20,2 20,2 24,3 HSC-IR [kn] 7,5 11,4 14,2 14,2 17,1 Tartunnan pettämisen suunnittelukapasiteetti N Rd,p = N 0 Rd,p f B N 0 Rd,p [kn] Ei tartunnan pettämistä Ei tartunnan pettämistä Betonin kartiomurtumisen suunnittelukapasiteetti N Rd,c = N 0 Rd,c f B f 1,N f 2,N f 3,N f re,n Halkeamismurtumisen suunnittelukapasiteetti a) N Rd,sp = N 0 Rd,c f B f 1,sp f 2,sp f 3,sp f h,sp f re,n N 0 Rd,c [kn] 8,5 8,5 11,9 15,6 15,6 6,1 6,1 8,5 11,2 11,2 - Halkeamismurtuminen on otettava huomioon ainoastaan halkeilemattomassa betonissa Vaikuttavat tekijät Betonin lujuuden vaikutus Betonin lujuusluokka (ENV 206) C 20/25 C 25/30 C 30/37 C 35/45 C / C 45/55 C / f B = (f ck,cube /25N/mm²) 1/2 a) 1 1,1 1,22 1,34 1,41 1,48 1,55 - f ck,cube = Betonin puristuslujuus, mitattu kuutioilla joiden sivun pituus on 1 mm

19 HSC-I Turva-ankkuri Reunaetäisyyden vaikutus a) c/c cr,n c/c cr,sp f 1,N = 0,7 + 0,3 c/c cr,n 1 f 1,sp = 0,7 + 0,3 c/c cr,sp 1 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 0,73 0,76 0,79 0,82 0,85 0,88 0,91 0,94 0,97 1 f 2,N = 0,5 (1 + c/c cr,n ) 1 0,55 0, 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1 f 2,sp = 0,5 (1 + c/c cr,sp ) 1 - Reunaetäisyys ei saa olla pienempi kuin minimireunaetäisyys c min joka on annettu taulukossa, kohdassa Asennustiedot. Tämä tekijä on otettava huomioon kaikille ankkureiden reunaetäisyyksille. Keskiöetäisyyden vaikutus a) s/s cr,n s/s cr,sp 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 f 3,N = 0,5 (1 + s/s cr,n ) 1 0,55 0, 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1 f 3,sp = 0,5 (1 + s/s cr,sp ) 1 - Ankkureiden keskiöetäisyys ei saa olla pienempi kuin minimikeskiöetäisyys s min joka on annettu taulukossa, kohdassa Asennustiedot. Tämä tekijä on otettava huomioon kaikille ankkureiden keskiöetäisyyksille. Alusmateriaalin paksuuden vaikutus h/h ef 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,68 f h,sp = [h/(2 h ef )] 2/3 1 1,07 1,13 1,19 1,25 1,31 1,37 1,42 1,48 1,5 Raudoituksen vaikutus f re,n = 0,5 + h ef /200mm 1 0,7 a) 0,7 a) 0,75 a) 0,8 a) 0,8 a) - Tämä kerroin on voimassa vain tiheälle raudoitukselle. Mikäli ankkurointialueella on raudoitus, jonka väli 1 mm (kaikilla halkaisijoilla) tai halkaisija 10 mm ja väli 100 mm, voidaan kertoimena käyttää f re,n = 1. Leikkauskuormitus Leikkauksen suunnittelukapasiteetti on pienin arvo seuraavista - Teräksen kapasiteetti: V Rd,s - Betonin kampeamismurto- kapasiteetti: V Rd,cp = k N Rd,c - Betonin reunakapasiteetti: V Rd,c = V 0 Rd,c f B f ß f h f 4 f hef f c

20 HSC-I Turva-ankkuri Perussuunnittelukapasiteetti leikkaukselle Teräksen suunnittelukapasiteetti V Rd,s V Rd,s HSC-I [kn] 6,4 9,8 12,2 12,2 14,6 HSC-IR [kn] 4,5 6,9 8,5 8,5 10,3 Betonin kampeamismurtumisen suunnittelukapasiteetti V Rd,cp = k N Rd,c a) k 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0 a) Betonikartiomurtuman suunnitteluarvo Betonin reunamurtumisen suunnittelukapasiteetti a) V Rd,c = V 0 Rd,c f B f ß f h f 4 f hef f c V 0 Rd,c [kn] 14,9 18,5 22,6 22,7 27,0 10,5 13,1 16,0 16,1 19,1 - Ankkuriryhmien kohdalla vain reunaa lähinnä olevat ankkureita on tarkasteltava Vaikuttavat tekijät Betonin lujuuden vaikutus Betonin lujuusluokka (ENV 206) C 20/25 C 25/30 C 30/37 C 35/45 C / C 45/55 C / f B = (f ck,cube /25N/mm²) 1/2 a) 1 1,1 1,22 1,34 1,41 1,48 1,55 - f ck,cube = Betonin puristuslujuus, mitattu kuutioilla joiden sivun pituus on 1 mm Reunaetäisyyden vaikutus a) c/d f c = (d / c) 0,19 0,77 0,71 0,67 0,65 0, 0,57 0,52 0, - Reunaetäisyys ei saa olla pienempi kuin minimireunaetäisyys c min joka on annettu taulukossa, kohdassa Asennustiedot.Tämä tekijä on otettava huomioon kaikille ankkureiden reunaetäisyyksille. Asennussyvyyden vaikutus f hef = 0,05 (h ef / d) 1,68 0,29 0,23 0,28 0,38 0,32 -. Vaikuttavan voiman ja vapaalle reunalle kohtisuorassa olevan suunnan välisen kulman vaikutus Kulma ß f β = ( cosα ) V sinα V + 2,5 1 1,01 1,05 1,13 1,24 1, 1,64 1,97 2,32 2,

21 HSC-I Turva-ankkuri Alusmateriaalin paksuuden vaikutus h/c 0,15 0,3 0,45 0,6 0,75 0,9 1,05 1,2 1,35 1,5 f h = {h/(1,5 c)} 1/2 1 0,32 0,45 0,55 0,63 0,71 0,77 0,84 0,89 0,95 1,00 Keskiö- ja reunaetäisyyden vaikutus a) betonin reunakapasiteettiin: f 4 f 4 = (c/h ef ) 1,5 (1 + s / [3 c]) 0,5 c/h ef Yksi ankkuri Kahden ankkurin ryhmä s/h ef 0,75 1, 2,25 3,00 3,75 4, 5,25 6,00 6,75 7, 8,25 9,00 9,75 10, 11,25 0, 0,35 0,27 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,75 0,65 0,43 0,54 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 1,00 1,00 0,63 0,75 0,88 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,25 1, 0,84 0,98 1,12 1,26 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,84 1,07 1,22 1,38 1,53 1,68 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,75 2,32 1,32 1,49 1,65 1,82 1,98 2,15 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,00 2,83 1,59 1,77 1,94 2,12 2,30 2,47 2,65 2,83 2,83 2,83 2,83 2,83 2,83 2,83 2,83 2,25 3,38 1,88 2,06 2,25 2,44 2,63 2,81 3,00 3,19 3,38 3,38 3,38 3,38 3,38 3,38 3,38 2, 3,95 2,17 2,37 2,57 2,77 2,96 3,16 3,36 3,56 3,76 3,95 3,95 3,95 3,95 3,95 3,95 2,75 4,56 2,49 2,69 2,90 3,11 3,32 3,52 3,73 3,94 4,15 4,35 4,56 4,56 4,56 4,56 4,56 3,00 5,20 2,81 3,03 3,25 3,46 3,68 3,90 4,11 4,33 4,55 4,76 4,98 5,20 5,20 5,20 5,20 3,25 5,86 3,15 3,38 3,61 3,83 4,06 4,28 4,51 4,73 4,96 5,18 5,41 5,63 5,86 5,86 5,86 3, 6,55 3,51 3,74 3,98 4,21 4,44 4,68 4,91 5,14 5,38 5,61 5,85 6,08 6,31 6,55 6,55 3,75 7,26 3,87 4,12 4,36 4, 4,84 5,08 5,33 5,57 5,81 6,05 6,29 6,54 6,78 7,02 7,26 4,00 8,00 4,25 4, 4,75 5,00 5,25 5, 5,75 6,00 6,25 6, 6,75 7,00 7,25 7, 7,75 4,25 8,76 4,64 4,90 5,15 5,41 5,67 5,93 6,18 6,44 6,70 6,96 7,22 7,47 7,73 7,99 8,25 4, 9,55 5,04 5,30 5,57 5,83 6,10 6,36 6,63 6,89 7,16 7,42 7,69 7,95 8,22 8,49 8,75 4,75 10,35 5,45 5,72 5,99 6,27 6,54 6,81 7,08 7,36 7,63 7,90 8,17 8,45 8,72 8,99 9,26 5,00 11,18 5,87 6,15 6,43 6,71 6,99 7,27 7,55 7,83 8,11 8,39 8,66 8,94 9,22 9, 9,78 5,25 12,03 6,30 6,59 6,87 7,16 7,45 7,73 8,02 8,31 8,59 8,88 9,17 9,45 9,74 10,02 10,31 5, 12,90 6,74 7,04 7,33 7,62 7,92 8,21 8, 8,79 9,09 9,38 9,67 9,97 10,26 10,55 10,85 Ankkurin keskiö- ja reunaetäisyys ei saa olla pienempi kuin minimikeskiöetäisyys s min ja minimireunaetäisyys c min. Yhdistetty veto- ja leikkauskuormitus Yhdistetyille veto- ja leikkauskuormille, katso kohta Ankkurimitoitus. Ennalta lasketut tulokset Suunnittelukapasiteetti perustuu ohjeistukseen ETAG 001, Liite C ja hyväksyntään ETA-02/0027, painos Kaikki tiedot perustuvat betonin lujuusluokkaan C 20/25 f ck,cube =25 N/mm².

22 HSC-I Turva-ankkuri Suunnittelukapasiteetti Yksi ankkuri, ei reunavaikutusta Min. alusmateriaalin paksuus h min [mm] Veto N Rd HSC-I [kn] 8,5 8,5 11,9 15,6 15,6 6,1 6,1 8,5 11,2 11,2 HSC-IR [kn] 7,5 8,5 11,9 14,2 15,6 6,1 6,1 8,5 11,2 11,2 Leikkaus V Rd, ilman vipuvartta HSC-I [kn] 6,4 9,8 12,2 12,2 14,6 6,4 9,8 12,2 12,2 14,6 HSC-IR [kn] 4,5 6,9 8,5 8,5 10,3 4,5 6,9 8,5 8,5 10,3 Yksi ankkuri, min. reunaetäisyys (c = c min ) Min. alusmateriaalin paksuus h min [mm] Min. reunaetäisyys c min [mm] Veto N Rd HSC-I HSC-IR [kn] 6,1 6,4 4,2 11,7 11,7 4,6 4,6 6,4 8,4 8,4 Leikkaus V Rd, ilman vipuvartta HSC-I HSC-IR [kn] 3,6 3,6 5,2 6,8 7,0 2,5 2,6 3,7 4,9 4,9 Kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), (Arvot ovat voimassa yhdelle ankkurille) Min. alusmateriaalin paksuus h min [mm] Min. keskiöetäisyys s min [mm] Veto N Rd HSC-I HSC-IR [kn] 5,6 5,7 7,7 10,4 10,4 4,0 4,0 5,7 7,4 7,4 Leikkaus V Rd, ilman vipuvartta HSC-I [kn] 6,4 9,8 12,2 12,2 14,6 6,4 8,1 11,3 12,2 14,6 HSC-IR [kn] 4,5 6,9 8,5 8,5 10,3 4,5 6,9 8,5 8,5 10,3

23 HSC-I Turva-ankkuri Sallitut kuormitukset Yksi ankkuri, ei reunavaikutusta Min. alusmateriaalin paksuus h min [mm] Veto N rec HSC-I [kn] 6,1 6,1 8,5 11,2 11,2 4,3 4,3 6,1 8,0 8,0 HSC-IR [kn] 5,4 6,1 8,5 10,1 11,2 4,3 4,3 6,1 8,0 8,0 Leikkaus V rec, ilman vipuvartta HSC-I [kn] 4,6 7,0 8,7 8,7 10,4 4,6 7,0 8,7 8,7 10,4 HSC-IR [kn] 3,2 4,9 6,1 6,1 7,3 3,2 4,9 6,1 6,1 7,3 Yksi ankkuri, min. reunaetäisyys (c = c min ) Min. alusmateriaalin paksuus h min [mm] Min. reunaetäisyys c min [mm] Veto N rec HSC-I HSC-IR Leikkaus V rec, ilman vipuvartta HSC-I HSC-IR [kn] 4,3 4,6 5,9 8,4 8,4 3,3 3,3 4,5 6,0 6,0 [kn] 2,5 2,6 3,7 4,9 5,0 1,8 1,8 2,6 3,5 3,5 Kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), (Arvot ovat voimassa yhdelle ankkurille) Min. alusmateriaalin paksuus h min [mm] Min. keskiöetäisyys s min [mm] Veto N rec HSC-I HSC-IR Leikkaus V rec, ilman vipuvartta [kn] 4,0 4,0 5,5 7,4 7,4 2,9 2,9 4,0 5,3 5,3 HSC-I [kn] 4,6 7,0 8,7 8,7 10,4 4,6 5,8 8,1 8,7 10,4 HSC-IR [kn] 3,2 4,9 6,1 6,1 7,3 3,2 4,9 6,1 6,1 7,3 Sallituille kuormituksille käytettävä osavarmuuskerroin on γ = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä.

24 Hyväksynnät
