1 Würth Kiinnitystarvikkeet Laatua Aattikäyttöön

2 Karmiankkuri W-ETA Eta- hyväksytty tulppa/ruuviyhdistelmä monelle eri materiaalille. Hyväksyntä myös Siporexille. Koko Max kiinnitettävän Kanta AW Tuote n:o kappaleen paksuus (T-fix) 8 x x Uppokanta 8 x AW x x x x x Kuusio AW40 10 x Laipallla x x Voidaan käyttää normaaliin/halkeilleeseen betoniin, kivirakenteisiin kuten umpitiili, kahitiili, reikätiilet, umpinaisiin ja ontelorekenteisiin kevytbetoneihin, Leca-harkkoon, esijännitettyyn betoniin, teräsbetoniin ym. Soveltuu: Koolausten kiinnityksiin, karmien ja laudoitusten kiinnityksiin, julkisivukiinnityksiin, kattoasennuksiin, katon alarakenteisiin (puu/teräs), palkeille, rimoille, metallikiskoille, kulmalevyille, alaslasketuille katoille, kaapistoille jne. Ankkurin Ø 8/10 Poranterä Ø d0 8/10 Porareiän syvyys h1 60/80 Ankkurin asennussyvyys hnom 50/70 Kiinnitettävä reikä df 8,5/10,5 ETA-hyväksyntä myös Siporexille - läpiasennattava ja välittömästi kuormitettavissa - tulpan materiaalina huippuluokan polyamidi - ruuvit Würth-ASSY-ruuveja - ruuvi kiertyy tulppaan erittäin kevyesti ja tulpan pyöriminen estyy heti - tulppa leviää neljään suuntaan joten kuormitusarvot ovat erittäin hyvät - universaali karmiruuvi monelle eri materiaalille - tulpan rakenne estää sitä leviämistä liian aikaisin (lyöntivaiheessa) - ruuvi valmiiksi esiasennettu kiinnityksen nopeuttamiseksi 2.1 Karmiankkuri W- ETA 8/10 sallitut kuormitukset Materiaali Sallittu kuormitus (kn) As. syvyys 50 8/10 As. syvyys 70 8/10 Betoni C16/20 1,8/- 2,4/1,6 Umpitiili (EN771-1, DIN 105) 1,0/- 1,14/1,14 Kalkkihiekkatiili (EN 771-2, DIN 106-1) 0,86/ 1,0/1,0 Ontto kalkkihiekkatiili (EN 771-2, DIN 106-1) 0,34 0,71/071 Kevytbetoni (Siporex 2N/ 2 ) 0,4/0,6 Leca-harkko 0,34/0,34

3 Shark W-ZX Laipallinen yleistulppa, joka soveltuu ominaisuuksiltaan lukuisiin eri käyttökohteisiin; kevyet ja keskiraskaat kuormitukset. Patentoitu W-ZX:n rakenne mahdollistaa kiinnitettävän materiaalin läpi suoritettavat asennukset lukitsee tulpan paikalleen heti kun ruuvaaminen aloitetaan muodostaa ontelo- ja levymateriaaleihin asennettaessa solmun varmistamaan kiinnitystä Asennukset useisiin eri materiaaleihin, esim. betoni, luonnonkivi, reikätiili, ontelomateriaalit, kahitiili, siporex ja kipsilevy Käyttökohteita: Yleisasennukset, listoitukset, erilaiset kalusteasennukset ja LVIS-asennukset Zebra Shark Ø Pituus Tuote n:o W-ZX 5x W-ZX 6x W-ZX 8x W-ZX 10x W-ZX 12x Soveltuu kaikille ruuvimalleille, ulkokäytössä ja kosteissa tiloissa käytetään ruostumattomasta teräksestä valmistettuja ruuveja. Materiaalitiedot: Valmistettu korkealuokkaisesta polyamidista (nylon) Halogeni- ja silikonivapaa Käyttölämpötila C Materiaali kestää säävaihteluita ja ikääntymisen vaikutuksia W-ZX sallitut kuormitukset (kn) Tulpan koko Betoni B25 0,4 0,8 1,0 1,6 2,2 Kiinteä luonnonkivi 0,3 0,5 0,7 1,4 1,7 Reikätiili 0,1 0,2 0,2 0,3 0,3 Kalkkihiekkatiili (kahitiili) 0,2 0,4 0,6 1,0 1,0 Kevytbetoni (siporex) 0,05 0,1 0,1 0,15 0,20 Kipsilevy 13 0,1 0,1 0,1 0,1 0,1 Kaksinkertainen kipsilevy 0,15 0,15 0,15 0,15 0,15 EK-kipsilevy 13 0,2 0,2 0,2 0,25 0,25 Betonia ja luonnon kiveä lukuunottamatta mittaukset on suoritettu porausrei issä jotka on tehty normaaliporausta käyttäen, eli ilman iskuporausta. W-ZX mitoitusohjeet Tulpan koko Reunaetäisyys min (Betoni B25) Porausreiän syvyys Asennussyvyys Poranterä Puuruuvin Ø , Ruuvin pituus= Asennettavan materiaalin paksuus + tulpan pituus + ruuvin Ø Asennuksessa erityisesti huomioitavia seikkoja: Läpiasennettaessa W-ZX tulppa on asennettava ensin ilman ruuvia materiaalin pintaan saakka, jonka jälkeen se voidaan ruuvin avulla asentaa haluttuun syvyyteen saakka Valitse aina oikean pituinen ruuvi varmistaaksesi oikean asennuksen Reikätiili: Kipsilevy: Betoni- ja umpitiili: poraa reikä laita tulppa ruuvaa ruuvi poraa reikä laita tulppa ruuvaa ruuvi poraa reikä puhdista reikä laita tulppa ruuvaa ruuvi 2.2

4 Seinätulppa Ø Asennus: Poraa tulpan kylkeen merkityn kokoisella poranterällä reikä kiinnityskohtaan. Reiän syvyyden tulee olla vähintään tulpan pituus+ruuvin Ø. Seinätulppa laipalla Muotoilu, joka takaa pitävyyden kaikissa materiaaleissa Soveltuu kaikille puuruuveille ja erinomainen Wüpo-yleisruuvin kanssa. Korkealaatuista nylon-materiaalia. Hyvä kemiallinen ja vanhenemisen kestävyys. Pakkauksissa merkitty pora- ja ruuvikoot. Oikea porakoko merkitty jokaiseen tulppaan. Ø x pituus Ruuvin Ø Pora Ø Tuote n:o 5 x 25 2, x 30 3, x 40 4, x 50 6, x 60 8, x 75 10, Seinätulppa laipalla eristeeseen Karmien kiinnitykseen eristelevyihin ja villaan Leveä laippa estää seinätulpan uppoamisen eristeeseen ja takaa karmeille pitävän kiinnityspisteen. Laippaan voidaan porata varmistusruuvi, joka estää seinätulppaa pyörähtämästä karmia asennettaessa. Vaivaton, nopea ja varmempi kiinnitys eristeeseen. Materiaali pehmeää ja lohkeamatonta muovia. Kumimutteri Käyttökohteita: kevytbetoni, huokoiset- ja kovat kuitulevyt, betoni, tiili, reikätiili, erilaiset rakennuslevyt, kaakeli, lasi, lasitiili, metallilevyt, putket. Rajattomat käyttömahdollisuudet Tärinää vaimentava Eristävä Kierre (ISO) A B D Min aine paksuus pakk. kpl Tuote n:o Kumimutteri muodostuu kumihylsystä, jonka toiseen päähän on vulkanoitu messinkimutteri ja toinen pää on puristettu laipaksi joka pitää kumimutterin paikallaan. Ruuvia kiristettäessä mutteri puristuu kasaan myötäillen umpiaineessa reiän seinämiä tai muodostuu vapaassa tilassa pallukaksi levyn taakse. 2.3

5 Seinätulppa W-RD Asennus syvyys Tulpan Ø 6 8 Betoni C20/25 0,4 kn 0,5 kn Kahi (umpi) 0,4 kn 0,5 kn Siporex 0,1 kn 0,3 kn Reikätiili 0,1 kn 0,2 kn Säänkestävä polyamiditulppa Soveltuu seuraaville materiaaleille: Betoni, muuratut seinät (umpitiili/ umpinainen Kahi-, seinä-, reikätiili, onteloinen Kahi ja Siporex. Koko Min. asennussyvyys Max. kiinnitysvahvuus Yleisruuvin Ø Tuote n:o 6x x * 8x x * 8x x * Laipaton Karmitulppa+ruuvi Ovi- ja ikkunakarmien kiinnityksiin Hyvä vanhenemisen- ja säänkesto. Keltapassivoitu ruuvi, kanta posidrive 4 ristiura. Tulppa Ruuvi h d Tuote n:o Ø x pituus Ø x pituus 10 x 80 7 x x x x x x x x x * *kaksoislenkillä h d 2.4

6 Naulatulppa Naulatulppa luonnonvaalea Naula Sinkitty Tulppa Ø x pituus Ruuvin pituus Tulpan kannan Ø Kärki Kanta Min asennus syvyys Kappaleen paksuus Tuote n:o 5 x x Lieriökanta x x Pz x Uppokanta x x x x Pz3 Uppokanta x x x RST naulatulpat vaativiin olosuhteisiin Listojen, kaapelipidinten ym. kiinnitykseen. Lieriö- ja uppokanta. Nopea, helppo läpipistoasennus. Poraus+lyönti (pora Ø 5/6/8 ). Purettavissa oleva liitos, ristiurakanta. Kestävä nylontulppa. Suurin sallittu ulosvetovoima KN Tulpan koko Betoni B25 0,45 0,65 1,40 Kevytbetoni G2 0,15 0,25 0,35 Kevytbetoni G4 0,25 0,30 0,60 Tiili MZ20 0,55 0,60 1,40 Hohkakivi 0,20 0,20 0,20 6 x Pz2 Lieriö x Pz3 Uppo Naulatulppa vaalean harmaa Ruuvin väri Tulppa Ø x pituus Kanta Tuote n:o messingöity ruskea valkoinen 5 x harmaa sinkitty uppokanta messingöity ruskea valkoinen 5 x harmaa sinkitty messingöity ruskea 5 x valkoinen harmaa sinkitty 6 x 60 lista-naulatulppa sinkitty 6 x Poraa reikä ja lyö naulatulppa paikoilleen. 2.5

7 PFG-ankkuri 2 3 Voimakkaasti laajeneva kiila-ankkuri, joka soveltuu asennettavaksi betoniin, luonnonkiveen ja umpitiileen; keskiraskaat ja raskaat kuormitukset Ankkurin voimakkaan laajenemisen vuoksi se soveltuu asennuksiin myös heikompilaatuisissa ja vanheissa materiaaleissa tai esimerkiksi ontelolaatan onteloissa 1 Käyttökohteita: LVIS- kone-, laite-, ja yleisasennukset sekä kalliokiinnitykset ja hissiasennukset 4 5 PFG-ankkurit/asennuksien mitoitusohjeet Tuote Kierre Asennussyvyys= ankkurihylsyn pituus 1.Vaarnaruuvi Poran Ø Poraus syvyys Kiinnitettävä materiaali max. Kiinnitys alustan paksuus min. Kiristys momentti Nm Sallitut kuormitukset Vetokuormitus suoraan Leikkaus kuormitus (Betoni K 25/ varmuuskerroin 3) M ,6 kn 4,6 kn M ,8 kn 8,3 kn M ,5 kn 13,2 kn M ,5 kn 13,2 kn M ,7 kn 19,2 kn 2.Irtoruuvi M ,8 kn 4,6 kn M ,0 kn 8,3 kn M ,7 kn 13,2 kn M ,9 kn 19,2 kn 3.Irtohylsy M ,0 kn 8,3 kn 4.Avokoukku Aukon Ø M ,8 kn 10, M ,7 kn 12,5 5.Silmukkaruuvi M ,0 kn 11,8 2.6

8 KL-kevytbetonitulppa Tuote n:o Materiaali: nylon Vääntötyökalu Tuote n:o Kiinnitys 1/4 Esiporaus 10 Yleisruuvi-/uraruuvikiinnitys /4-6 FIX Pika-ankkuri Yksinkertainen ja nopea menetelmä rimojen ja juoksujen kiinnittämiseen betoniin Materiaali sinkitty jousiteräs. Eristekiinnikkeen kanssa soveltuu eristeiden kiinnittämiseen. Poraa reikä kiinnitettävän materiaalin läpi betoniin. Lyö Fix-ankkuri paikoilleen. M x L Hylsyn Ø Pora Ø Min asennus syvyys Kuormitus N Tuote n:o M6 x M6 x M6 x 50 6, M6 x M6 x M8 x M8 x M8 x 110 8, M8 x M8 x Metallinen eristekiinnike FIX-ankkurille M6(8) x 50 6, M8(10) x 50 8, Paroc- palovillan kiinnitys: Fix- ankkuri korilaatta. 2.7

9 Lyöntiniitti Helppo ja nopea kiinnitys betoniin Niitti alumiinia, lyöntikara RST. Ikkunapeltien, peltisten väliseinärunkojen yms. kiinnittämiseen. M x L Laipan Ainevahvuus Pakk Tuote n:o Ø kpl 4,8 x ,8 x ,8 x ,8 x ,8 x ,8 x Poraa 5 reikä ja lyö niitti pohjaan Ahtoniitti d1 L pora koko d2 d3 k s Niklattu A2 A4 Ø 1,47 4,76 1,3 1,18-1,24 2,29-2,51 0,66-0,86 1, ,85 4,76 1,6 1,52-1,6 3-3,23 1,04-1,24 1, ,85 6,35 1,6 1,52-1,6 3-3,25 1,04-1,24 1, ,49 6,35 2,0 2,03-2,11 3,71-4,11 1,5-1,75 1, ,49 4,76 2,0 2,03-2,11 3,71-4,11 1,5-1,75 1, ,89 4,76 2,6 2,34-2,44 4,9-5,36 1,91-2,18 1,19-1, ,89 6,35 2,6 2,34-2,44 4,9-5,36 1,91-2,18 1,19-1, ,50 6,35 3,0 2,84-2,95 6,1-6,6 2,31-2,62 1,19-1, ,31 12,7 4,5 4,39-4,5 9,7-10,36 3,53-3,89 1,59-1,

10 WMG Kevytbetoniankkuri Varma kiinnitys kevytbetoniin Tuote n:o Ripustuksiin, kantavuus perusmateriaalista riippuen 0,5 kn asti. Hauraaseen materiaaliin ankkuri lyödään vasaralla ilman esireikää. Betoniin porataan 10 reikä. Asennuselementti kiinnitetään 6/8 puu-/lastulevyruuveilla. Palamaton seinätulppa. Asennus kevybetoniin: -G2 ja G4: Kiinnike lyödään ilman esiporausta. -G6: Porataan 10 esireikä. Optimaalisten murtoarvojen saavuttamiseksi on huomattava, ettei ruuvinkärki saa kiristettäessä mennä olennaisesti kiinnikkeen päätä syveälle. FAST Naula-ankkuri Nopea, luotettava tapa kiinnittää erilaisia puurakenteita kevytbetoniin, hohkakiveen ja vastaaviin rakennusmateriaaleihin. Sisä- ja ulkoasennuksiin, ruostumaton. Ø Pituus Tuote n:o Kiinnitettävän puurakenteen tulee olla vähintään 12 paksu. Asennettaessa tarvitset vain vasaraa. Ei esiporausta. Säilyttää puun ehjänä, ilman halkeamia. 2.9

11 Betoninaula Rst 5x100 Koko Porakoko Tuote n:o 5 x x x x ,8 x 38 HST Betoninaula Hst AISI 316 Kevyisiin kiinnityksiin, koviin materiaaleihin kuten betoniin ja tiileen. Kiinnike on helppo ja nopea asentaa: Porataan reikä suoraan kiinnitettävän aineen läpi ja lyödään kiinnike reikään. Kokometallisen rakenteen johdosta kiinnike sopii myös palonkestävyyttä vaativiin kiinnityksiin. Ruostumaton betoninaula soveltuu lisäksi ulkotiloihin ja muihin korroosiorasituksille altistuviin kiinnityksiin. Tuote n:o Voidaan asentaa betoniin, luonnonkiveen ja umpitiileen: naulauslevyjen, kiskojen, profiilien ym. kiinnitykset. Metallinen rakenne mahdollistaa myös palonkestävyyttä vaativat kiinnitykset. hnom dd Sallitut kuormitukset kn C20/25 (halkeilematon) Veto Leikkaus ,2 2,2 L d o d d d f fs h nom tfix , Kevytbetoniruuvi h nom t fix D sallitut kuorm.(kn) kevytbetoni Ø L t h 500kg/m 3 /kevytsora veto Tuote n:o fix nom asennussy. asennussy ,50/0, ,60/0, ,8 naula sopii naulauslevyjen ja kulmien 5 reikiin. Asentaessa tarvitsee vain porata reikä betoniin, puhdistaa se ja lyödä naula vasaralla kiinni. Ei esiporausta/ proppuja --> Nopea ja pitävä kiinnitys Erityisesti kevytbetonille (esim. Siporex) ja kevytsoralle (esim. Leca) senkkaava kanta tekee kiinnityksestä siistiän ja estää myös ylikiristämistä. Torx 30 vääntiö, kannan Ø (D) 12 Nanopinnoitettu ja C4- korroosioluokkaan (ankara rasitus) hyväksytty ruuvi soveltuu ulkokäyttöön esim. koolauksiin, rimoituksiin, terassin kiinnittäminen harkkoon

12 Kiila-ankkurit Koviin kiinnitysalustoihin, keskiraskaisiin ja raskaisiin kiinnityksiin Asennusvalmis kokonaisuus, erinomainen ns. läpi asennuksessa, jossa reikä porataan ja kiinnike asetetaan suoraan kiinnitettävän väliaineen läpi. Erittäin laaja kokovalikoima. Vaihtoehtoisia pinnoitteita ja raaka-aineita erilaisiin korroosio-olosuhteisiin. Käytön rajoitukset (reuna- ja keskin. etäisyydet) varmista toimittajalta. Sopii metallirakenteiden, profiilien, jalkojen, kannattimien, kaiteiden, ritilöiden, koneiden, puurakenteiden, palkkien, tukien, kaapelihyllyjen kiinnittämiseen. Haponkestävänä sopii ulkokäyttöön, kosteisiin tiloihin, teollisuus- ja meri-ilmastoon. Kuumasinkittynä ulkokohteisiin, katurakenteisiin ja siltoihin. Asennus kiinnitettävän kohteen läpi mahdollista. Yksi porakoko pora-ø = ankkurin-ø = kierre-ø Varma ja turvallinen kiristettynä oikeaan asennusmomenttiin. Yleiskäyttöinen ankkuri kevyeen ja keskiraskaaseen kuormitukseen. Poraa reikä Puhdista reikä Asenna ankkuri Kiristä oikea momentti h nom H ef h min S cr C cr Asennusyvyys Tehollinen asennussyvyyys Kiinnitysalustan min paksuus Karakteristinen keskinäinen etäisyys Karakteristinen reunaetäisyys H min S cr C cr 2,0 x h ef 5,0 x h ef 2,5 x h ef Kuumasinkitty Tuote n:o Kierre Pituus Kiinnitettävän materiaalin vapaa reikä Kierteen pituus Kiinnitettävän materiaalin paksuus Kiristysmomentti Nm Sallittu kuormitus kn halkeilematon betoni C20/25 Veto kn Leikkaus kn halkeillut betoni C20/25 Veto kn Leikkaus kn ETA-Optio 1 Hyväksytty ETA-1 Hyväksytty Porareiän Ø Poraus syvyys Asennus syvyys Tehollinen asennussyvyys (syvyys kiristyksen jälkeen) M x ,9 3, M / ,6 4,8 2,0 4,8 * M x ,2 3, M / ,3 8,6 3,6 8,6 * M / ,3 8,6 3,6 8,6 * M / ,3 8,6 3,6 8,6 * M / ,9 11,0 4,8 11,0 * M / ,9 11,0 4,8 11,0 * M / ,7 21,0 9,5 21,0 * M / ,7 21,0 9,5 21,0 * M / ,9 13, M / ,9 13, Kiila-ankkurin asennustyökalu M12 - M20 kiila-ankkureille Tuote n:o

13 Kiila-ankkurit Sähkösinkitty ETA-Optio 1 Hyväksytty Tuote n:o Kierre Pituus Kiinnitettävän materiaalin vapaa reikä Kierteen pituus Kiinnitettävän materiaalin paksuus Kiristysmomentti Nm Sallittu kuormitus kn halkeilematon betoni C20/25 Veto kn Leikkaus kn halkeillut betoni C20/25 Veto kn Leikkaus kn ETA-1 Hyväksytty Porareiän Ø Poraus syvyys Asennus syvyys Tehollinen asennussyvyys (= kiristyksen jälkeen) M / 7 7 1,4 1, M / 15 4 ) 7 1,8 1, M / 50 4 ) 7 1,8 1, M / ,9 3, M / ,6 4,8 2,0 4,8 * M / ,6 4,8 2,0 4,8 * M / ,6 4,8 2,0 4,8 * M / ,1 2, M / ,3 8,7 3,6 8,7 * M / ,3 8,7 3,6 8,7 * M / ,3 8,7 3,6 8,7 * M / ,3 8,7 3,6 8,7 * M / ,9 11,0 4,8 11,0 * M / ,9 11,0 4,8 11,0 * M / ,9 11,0 4,8 11,0 * M / ,9 11,0 4,8 11,0 * M / ,7 21,0 9,5 21,0 * M / ,7 21,0 9,5 21,0 * M / ,7 21,0 9,5 21,0 * M / 95 4 ) ,0 10, M / 20 4 ) ,9 13, Haponkestävä A4 ETA-Optio 1 Hyväksytty Tuote n:o Kierre Pituus Kiinnitettävän materiaalin vapaa reikä Kierteen pituus Kiinnitettävän materiaalin paksuus Kiristysmomentti Nm halkeilematon betoni C20/25 Veto kn 2.12 Sallittu kuormitus kn Leikkaus kn halkeillut betoni C20/25 Veto kn Leikkaus kn ETA-1 Hyväksytty M x 40 4 ) 7 1,4 1, M / 15 4 ) 7 1,8 1, M x 50 4 ) 18 1,9 3, M / ,6 5,2 2,0 5,2 * M / ,6 5,2 2,0 5,2 * M / ,6 5,2 2,0 5,2 * M / ,3 8,1 3,6 8,1 * M / ,3 8,1 3,6 8,1 * M / ,3 8,1 3,6 8,1 * M / ,3 8,1 3,6 8,1 * M / ,9 11,9 4,8 11,9 * M / ,9 11,9 4,8 11,9 * M / ,9 11,9 4,8 11,9 * M / ,9 11,9 4,8 11,9 * M / ,7 22,4 9,5 22,4 * M / ,7 22,4 9,5 22,4 * M / ,7 22,4 9,5 22,4 * Porareiän Ø Poraus syvyys Asennus syvyys Tehollinen asennussyvyys (=kiristyksen jälkeen)

14 Pitkä RST Kiila-ankkuri Pitkä ankkuri erityisesti julkisivukiinnityksiin Kohteisiin, joissa kiinnitetään syvälle rakenteeseen Kuorikerroksiin, kuten sandwich-elementin kuoren läpi Kierre Pituus Kiinnitettävän materiaalin paksuus max. Porareikä Ø Min. asennussyvyys Ankkureiden etäisyys toisistaan min. Reunaetäisyys min. Tuote n:o Sallittu kuormitus KN Betoni C20/25 Halkeilematon betoni M ,0/2,6 M ,0/2,6 M ,0/2,6 Runkokiinnike Haponkestävä runkokiinnike erityisesti julkisivukiinnityksiin Ankkuri on suunniteltu käytettäväksi kohteissa, joissa kiinnittäminen rakenteeseen suoritetaan syvälle tai erilaisten kuori kerrosten kuten sandwich-elementin kuoren läpi. Kiinnikkeellä on Suomen Betoniyhdistyksen myöntämä varmennettu käyttöseloste Porakoko Ø 14 Koko Toimitusmyynti M8 x M8 x M8 x M8 x M8 x M8 x Runkokiinnikkeen upotusterä Runkokiinnikkeen asennustyökalu

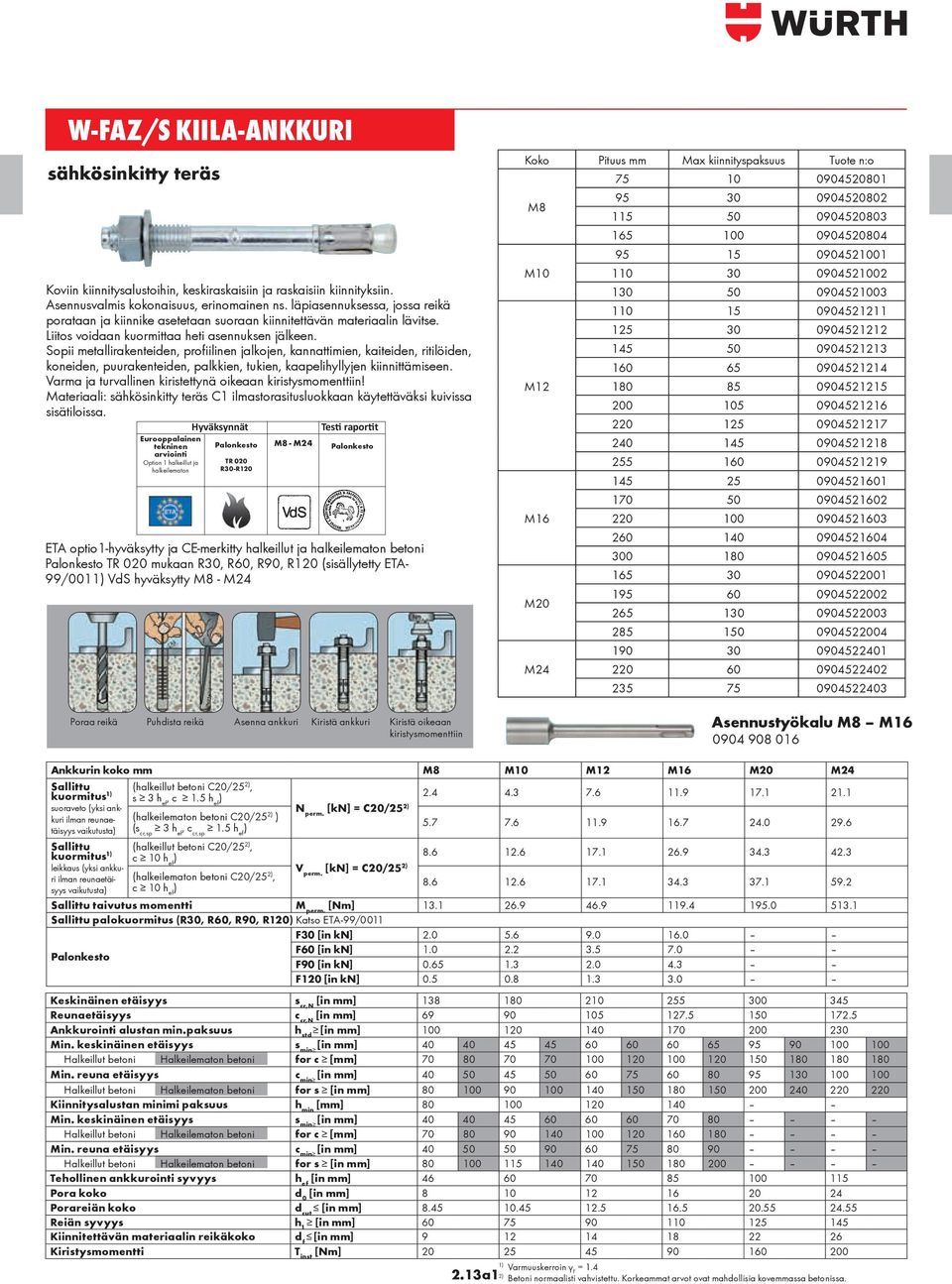

15 W-FAZ/S KIILA-ANKKURI sähkösinkitty teräs Koviin kiinnitysalustoihin, keskiraskaisiin ja raskaisiin kiinnityksiin. Asennusvalmis kokonaisuus, erinomainen ns. läpiasennuksessa, jossa reikä porataan ja kiinnike asetetaan suoraan kiinnitettävän materiaalin lävitse. Liitos voidaan kuormittaa heti asennuksen jälkeen. Sopii metallirakenteiden, profiilinen jalkojen, kannattimien, kaiteiden, ritilöiden, koneiden, puurakenteiden, palkkien, tukien, kaapelihyllyjen kiinnittämiseen. Varma ja turvallinen kiristettynä oikeaan kiristysmomenttiin! Materiaali: sähkösinkitty teräs C1 ilmastorasitusluokkaan käytettäväksi kuivissa sisätiloissa. Eurooppalainen tekninen arviointi Option 1 halkeillut ja halkeilematon Hyväksynnät Palonkesto TR 020 R30-R120 M8 - M24 Testi raportit Palonkesto ETA optio1-hyväksytty ja CE-merkitty halkeillut ja halkeilematon betoni Palonkesto TR 020 mukaan R30, R60, R90, R120 (sisällytetty ETA- 99/0011) VdS hyväksytty M8 - M24 Poraa reikä Puhdista reikä Asenna ankkuri Kiristä ankkuri Kiristä oikeaan kiristysmomenttiin Koko Pituus Max kiinnityspaksuus Tuote n:o M8 M10 M12 M16 M20 M Asennustyökalu M8 M Ankkurin koko M8 M10 M12 M16 M20 M24 Sallittu kuormitus 1) suoraveto (yksi ankkuri ilman reunaetäisyys vaikutusta) Sallittu kuormitus 1) leikkaus (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeillut betoni C20/25 2), s 3 h ef, c 1.5 h ef ) (halkeilematon betoni C20/25 2) ) (s cr,sp 3 h ef, c cr,sp 1.5 h ef ) (halkeillut betoni C20/25 2), c 10 h ef ) (halkeilematon betoni C20/25 2), c 10 h ef ) N perm. [kn] = C20/25 2) perm Sallittu taivutus momentti M perm. [Nm] Sallittu palokuormitus (R30, R60, R90, R120) Katso ETA-99/0011 F30 [in kn] Palonkesto F60 [in kn] F90 [in kn] F120 [in kn] Keskinäinen etäisyys s cr,n [in ] Reunaetäisyys c cr,n [in ] Ankkurointi alustan min.paksuus h std [in ] Min. keskinäinen etäisyys s min [in ] Halkeillut betoni Halkeilematon betoni for c [] Min. reuna etäisyys c min [in ] Halkeillut betoni Halkeilematon betoni for s [in ] Kiinnitysalustan minimi paksuus h min [] Min. keskinäinen etäisyys s min [in ] Halkeillut betoni Halkeilematon betoni for c [] Min. reuna etäisyys c min [in ] Halkeillut betoni Halkeilematon betoni for s [in ] Tehollinen ankkurointi syvyys h ef [in ] Pora koko d 0 [in ] Porareiän koko d cut [in ] Reiän syvyys h 1 [in ] Kiinnitettävän materiaalin reikäkoko d f [in ] Kiristysmomentti T inst [Nm] ) Varmuuskerroin γ 2.13a1 F = 1.4 2) Betoni normaalisti vahvistettu. Korkeaat arvot ovat mahdollisia koveassa betonissa.

16 W-SA Betoniruuvi Tuote n:o Kiinnitettävän Avainväli materiaalin paksuus ,5x50/ x80/ Ankkurinkoko Porareikä Minimi porareiän syvyys Minimi asennussyvyys 7, Kiinnitettävän reikä 9 6,5 5,5 Suositeltu kiristysmomentti Nm Kupukanta TX Sallittu vetokuormitus KN betonissa C20/25, halkeilematon betoni 2,0 1,5 0, TX20 5x30 TX TX30 6x30 TX TX 30 6x50 TX TX40 7,5x25 TX TX40 7,5x50 TX 40 Sallittu leikkauskuormitus KN betonissa C20/25, halkeilematon betoni Kevyiden kattoon ankkuroitavien rakenteiden kuormitus DIN mukaan Sallittu kuormitus hiekkakivi, klinkkeri Aksiaali etäisyys s 2,0 0,5 1,4 160,0 1,5 0,3 1,1 160,0 0, ,0 Reuna etäisyys c 80,0 80,0 50,0 Paloluokka kuormitus R30 kn 1,5 0,9 0,5 Paloluokka kuormitus R60 kn 1,1 0,6 0,3 Uppokanta ,5x50 TX 30 Paloluokka kuormitus R90 kn Paloluokka kuormitus R120 kn 0,8 0,5 0,4 0,3 0,3 0, W-SA-Betoiruuvi 7,5x50 TX

17 W-FAZ A4 /HCR KIILA-ANKKURI Tekniset tiedot Ankkurin koko M8 M10 M12 M16 M20 Sallittu kuormitus 1) suoraveto (yksi ankkuri ilman reunaetäisyys vaikutusta) Sallittu kuormitus 1) leikkaus (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeillut betoni C20/25 2), s 3 h ef, c 1.5 h ef ) (halkeilematon betoni C20/25 2),s cr, sp ja c cr, sp katso hyväksyntä (halkeilematon betoni C20/25 2), c 10 h ef ) (halkeilematon betoni C20/25 2), c 10 h ef ) perm perm Sallittu taivutus momentti M perm [Nm] Sallittu palokuormitus (R30, R60, R90, R120) Katso European Technical Approval ETA-99/0011 F30 [in kn] Palonkesto F60 [in kn] (Betoni C20/25) F90 [in kn] F120 [in kn] Asennustiedot Ankkurointi alustan min.paksuus h std [in ] Min. keskinäinen etäisyys s min [in ] Halkeillut betoni Halkeilematon betoni for c [in ] Min. reuna etäisyys c min [in ] Halkeillut betoni Halkeilematon betoni for s [in ] Kiinnitysalustan minimi paksuus h min [in ] Min. keskinäinen etäisyys s min [in ] Halkeillut betoni Halkeilematon betoni for c [in ] Min. reuna etäisyys c min [in ] Halkeillut betoni Halkeilematon betoni for s [in ] Keskinäinen etäisyys s cr,n [in ] Reuna etäisyys c cr,n [in ] Tehollinen ankkurointi syvyys h ef [in ] Pora koko d 0 [in ] Porareiän koko d cut [in ] Reiän syvyys h 1 [in ] Kiinnitettävän materiaalin reikäkoko d f [in ] Kiristysmomentti T inst = [in Nm] a3

18 W-ED/S W-ED LYÖNTIANKKURIT W-ED/S Sähkösinkitty teräs, M6 M20 W-ED/S-BND Sähkösinkitty teräs, M8 M12 Asennustyökalu Hyväksynnät Eurooppalainen tekninen arviointi Option 7 halkeilematon betoni Eurooppalainen tekninen arviointi Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin Palonkesto TR 020 R30-R120 M8 - M16 Testiraportit Palonkesto Direct flame effect Sähkösinkittyä terästä C1 Ilmastoluokka kuivat sisätilat Haponkestävä teräs A4 C4 Ilmastoluokka ulko-ja sisätiloihin. Varma ja kestävä kiinnitys betoniin. ETA Optio 7 hyväksytty CE-merkitty halkeilemattomaan betoniin (Sinkityt ETA-02/0044 mukaan, A4 ETA-03/0051, mukaan) ETA-hyväksytty. Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin sinkitty ja A4 ETA-05/0121 mukaan) Palonkesto TR020 mukaan R,30 R60, R90, R120 (ETA-05/0121 mukaan) Keskiraskaille ja raskaille kuormille. Helppo ja nopea asennus. Voidaan kuormittaa heti asennuksen jälkeen. Sopii metallirakenteiden, profiilien, kiskojen, jalkojen, kannattimien, kaiteiden, koneiden kiinnittämiseen betoniin. Poraa reikä Puhdista reikä Asenna ankkuri Kiristä ankkuri paikalleen asennustyökalulla Kiristä oikeaan kiristysmomenttiin Lyöntiankkuri, sähkösinkitty Koko Pituu Tehollinen ankkurointi syvyys Pora koko Ø Reiän syvyys Tuote n:o M M M M M M M Koko Pituus Tehollinen ankkurointi syvyys Pora koko Ø Reiän syvyys Tuote n:o Lyöntiankkuri laipalla, sähkösinkitty M M M M M Asennustyökalu M6 x M8 x M8 x M10 x M10 x M12 x M16 x M20 x a4

19 Lyöntiankkuri Varma ja kestävä kiinnitys betoniin Optio 7 (ei kaulus-malli) EUROPEAN TECHNICAL APPROVAL EUROPEAN ETA-08/0121 TECHNICAL - ETAG 001 APPROVAL - option 1 ETA-08/ ETAG option 1 * Kauluksellinen malli Sisä kierre Pora Ø Ankkuri pituus Ankkuriin menevän ruuvin pituus Lyöntiankkuri Lyöntituurna ankkurille min max sähkösinkitty HST M M M M * M M * M M * M Ankkuri lyödään reikään ja lyöntituurnalla isketään ankkurin sisällä olevaa kiilaa, jolloin sisäkartio laajenee ja ankkuri lukkiutuu paikalleen. Messinkiankkuri Kierre Ø x pituus Pora Ø Tuote n:o M6 8 x M8 10 x M10 12 x M12 15 x Sopii betoniin ja umpitiileen, myös läpiasennukseen Korroosionkestävä (messinki). Karhennetun pinnan ansiosta hyvä pitokyky. Tasainen kartion nousu takaa optimaalisen laajenemisen metrisellä ruuvilla. Sallittu veto-kuormitus kn/sallittu poikittais-kuormitus kn Ankkuri M6 M8 M10 M12 Sallittu veto-kuormitus kn betoni B25 1,40 1,90 2,50 3,45 umpitiili 1,10 1,40 1,65 2,00 Sallittu poikittais-kuormitus kn betoni B25 1,20 1,90 2,50 3,50 umpitiili 1,00 1,40 1,65 2,00 Ruuvinpituuden laskenta Esimerkki M8/10x30 ankkurin pituus 30 + mahdollinen rappaus 10 + kiinnitettävä kappale 15 Max ruuvinpituus

20 W-SA-Betoniruuvi ETA optio 1 hyväksytyt betoniruuvit Kuusiokanta ETA-Optio 1 Hyväksytty Tuote n:o Nimike Kiinnitettävän materiaalin paksuus Avainväli ,5x60/ ,5x80/ ,5x100/ x70/ x80/ x100/ x120/ x140/ x90/ x100/ x120/ x140/ x110/ x130/ Nopea ja helppo asennus: Kierrä ruuvi porareikää, ruuvi tekee itselleen kierteet, takaa pitävän ja lujan kiinnityksen. Läpiasennettava, ei tarvitse esiasennusta kuten lyöntiankkuri. Voidaan kuormittaa heti asennuksen jälkeen. Erittäin pienet reuna- ja keskinäiset etäisyydet, betoniruuvi on lähes laajenemispaineeton. Kiinnitys purettavissa helposti, reikään ei jää ruostuvaa materiaalia niin kuin kiila- ja lyöntiankkurikiinnityksissä. Sähkösinkityt ruuvit soveltuvat C1 ilmastorasitusluokkaan, A4 ruuvit C4 ilmastorasitusluokkaan ja A5 ruuvit C5-1 ilmastorasitusluokkaan. Muuttunut ruuvin halkaisijan; ruuvin mitassa ilmoitetaan ruuvinhalkaisija eikä porareiän kokoa kuten ennen. Ankkurinkoko Porareikä , Uppokanta ETA-Optio 1 Hyväksytty Tuote n:o Nimike Kiinnitettävän materiaalin paksuus Avainväli ,5 x 60/25 5 TX ,5 x 80/25 25 TX ,5 x 120/65 65 TX 30 ETA 05/0012 Ankkurinkoko Porareikä Minimi porareiän syvyys , DOME ETA-Optio 1 Hyväksytty Tuote n:o Nimike Kiinnitettävän materiaalin paksuus Avainväli ,5 x 60/5 5 TX 30 Minimi asennussyvyys Kiinnitettävän reikä Suositeltu kiristysmomentti Nm Sallittu vetokuormitus KN betonissa C20/25, halkeillut betoni Sallittu vetokuormitus KN betonissa C20/25, halkeilematon betoni Sallittu leikkauskuormitus KN betonissa C20/25, halkeillut betoni ,7 15,9 23, ,9 11,9 17, ,8 6,4 12, ,6 4,8 7, ,0 3,0 3,3 Sallittu leikkauskuormitus KN betonissa C20/25, halkeilematon betoni 23,3 17,1 12,4 7,6 3,3 Minimi aksiaali etäisyys Smin Aksiaali etäisyys Scr, N 262,5 214,5 163,5 142,5 120,0 W-SA VERTICO Betonille M8-M10 Tuote n:o Nimike Kiinnitettävän materiaalin paksuus Avainväli ,5x Minimi reuna etäisyys Cmin Reunaetäisyys Ccr, N Paloluokka kuormitus R30 kn Paloluokka kuormitus R60 kn Paloluokka kuormitus R90 kn ,3 22,0 17,0 11, ,3 8,3 11 7, ,8 5,9 4,4 3, ,3 3,4 2,5 1, ,0 1,7 1,2 0,8 2.14a1 Paloluokka kuormitus R120 Kn 8,3 5,6 2,2 1,2 0,6

21 W-SA Betoniruuvi A4 betoniruuvit, ETA optio 1 hyväksytyt Uppokanta A4 Tuote n:o Kiinitettävän materiaalin paksuus Avainväli ,5 X 95/30 30 TX ,5 X 115/50 50 TX 30 ETA-Optio 1 Hyväksytty A4 betoniruuvit, ETA optio 1 hyväksytyt ,5 X 75/10 A X85/10 A ETA-Optio 1 Hyväksytty ETA-Optio 1 Hyväksytty Tuote n:o Kiinitettävän materiaalin paksuus Avainväli A5 Ruostumaton teräs, ETA optio 1 hyväksytyt ,5 x ,5 x ,5 x ,5 x 115 TX TX TX TX ETA 06/0277 Ankkurinkoko Porareikä Minimi porareiän syvyys Minimi asennussyvyys Kiinnitettävän reikä Suositeltu kiristysmomentti Nm Sallittu vetokuormitus KN betonissa C20/25, halkeillut betoni Sallittu vetokuormitus KN betonissa C20/25, halkeilematon betoni ,6 4,8 7, ,7 2,6 Sallittu leikkauskuormitus KN betonissa C20/25, halkeillut betoni 9,5 4,3 Sallittu leikkauskuormitus KN betonissa C20/25, halkeilematon betoni 9,5 5,9 Minimi aksiaali etäisyys Smin Aksiaali etäisyys Scr, N 142,5 120,0 Minimi reuna etäisyys Cmin Reuna etäisyys Ccr, N 71,3 60,0 Paloluokka kuormitus R30 kn Paloluokka kuormitus R60 kn 3,4 2,5 1,7 1,2 Paloluokka kuormitus R90 kn 1,7 0, Paloluokka kuormitus R120 Kn 1,2 0,6

22 W-SA Betoniruuvi Tuote n:o Kiinnitettävän Avainväli materiaalin paksuus ,5x50/ x80/ Ankkurinkoko Porareikä Minimi porareiän syvyys Minimi asennussyvyys 7, Kiinnitettävän reikä 9 6,5 5,5 Suositeltu kiristysmomentti Nm Kupukanta TX Sallittu vetokuormitus KN betonissa C20/25, halkeilematon betoni 2,0 1,5 0, TX20 5x30 TX TX30 6x30 TX TX 30 6x50 TX TX40 7,5x25 TX TX40 7,5x50 TX 40 Sallittu leikkauskuormitus KN betonissa C20/25, halkeilematon betoni Kevyiden kattoon ankkuroitavien rakenteiden kuormitus DIN mukaan Sallittu kuormitus hiekkakivi, klinkkeri Aksiaali etäisyys s 2,0 0,5 1,4 160,0 1,5 0,3 1,1 160,0 0, ,0 Reuna etäisyys c 80,0 80,0 50,0 Paloluokka kuormitus R30 kn 1,5 0,9 0,5 Paloluokka kuormitus R60 kn 1,1 0,6 0,3 Uppokanta ,5x50 TX 30 Paloluokka kuormitus R90 kn Paloluokka kuormitus R120 kn 0,8 0,5 0,4 0,3 0,3 0, W-SA-Betoiruuvi 7,5x50 TX

23 CE-merkintä ja ilmastorasitusluokat 08 EUROPEAN TECHNICAL APPROVAL ETA-08/ ETAG option 1 Ilmastorasitusluokat ISO mukaan Luokka S=sisällä, U=ulkona Esim. Ruuvisuositus C1 Hyvin lievä C2 Lievä C3 Kohtalainen C4 Ankara C5-I Hyvin ankara, teollisuus C5-M Hyvin ankara, meri S=Lämpimät, tuuletetut sisätilat U= S=Läittämättömät rakennukset U=Puhdas maaseutuilmasto S=Suurehko kosteus, epäpuhtauksia jonkin verran U=Kaupunki ja teollisuus, kohtalaisesti rikkirioksidia S=Kemian tuotantolaitokset, uima-altaat, telakat U=Teollisuus- ja rannikkoalueet, kohtalainen suolapitoisuus S=Jatkuvaa kondensoitumista, paljon epäpuhtauksia U=Teollisuusalueet - korkea kosteus, syövyttäviä epäpuhtauksia S= Jatkuvaa kondensoitumista, paljon epäpuhtauksia U=Meri-ilmasto, jossa korkea suolapitoisuus Valuankkuri VASD Hiiliteräs, sinkitty Hiiliteräs + Ruspert Hiiliteräs, Ruspert AISI Ruspert (AISI Ruspert) A2 A4 Selvitetään tapauskohtaisesti Selvitetään tapauskohtaisesti 1 2 Rakennustuotteiden CE- merkintä Rakennustuote tarkoittaa rakennuskohteeseen kiinteäksi osaksi tulevaa tuotetta, kuten betonielementit, kantavat teräsrakenneosat jne. Harmonisoitu tuotestandardi hen esim. EN Laki vaatii CE- merkinnän alkaen, tämän jälkeen tuotetta ei saa myydä ilman merkintää Suomessa eikä Euroopassa Eurooppalainen tekninen arviointi ETA esim. kiila- ankkuri ETA-08/0173 optio-1 halkeilleelle betonille. Voidaan myöntää rakennustuotteille, joille ei ole olemassa harmonisoitua tuotestandardia ETA on vapaaehtoinen, CE- merkintään johtava tekninen arviointi, vaikka hyväksyntä on vapaaehtoinen niin käytännössä asiakkaat ja rakennusvalvonta voivat sitä vaatia koska se helpottaa tuotteen soveltuvuuden arviointia Milloin rakennustuote on CE- merkittävä? Tuote kuuluu harmonisoidun tuotestandardin (hen) soveltamisalaan tai Valmistaja on hakenut ja saanut tuotteelle eurooppalaisen teknisen arvioinnin (ETA) Huom! CE- merkintä ei ole tuotehyväksyntä. Rakennusvalvonta arvioi erikseen, voiko tuotetta käyttää kyseisessä rakennuskohteessa. Tuotteen valinta on kuitenkin hankkeeseen ryhtyvän suunnittelijan vastuulla. Ilmastorasitusluokat C1 Sinkityt C2 Kuumasinkityt, ruspertit, aisi 410, naulauslevyt, kulmat, pilari, palkkikengät, kateruuvit C3 A2, A2-ruspertilla C4 happoset sekä HCR kiinnikkeet Valuankkuri koostuu kolmesta osasta, jotka ovat: 1. runko, 2. harus ja 3. etulevy Betoniin asennettava kiinnike, jota betonin kovetuttua voidaan kuormittaa kiinnikkeen sisäkierteisestä tartuntaosasta. Kiinnityksessä tulee käyttää vähintään kahta ankkuria. Yhden kiinnikkeen pettäessä ei rakenne-osa tai laite saa irrota, joka merkitsee sitä, että muille ankkureille tuleva kuorma ei saa ylittää kaksinkertaista kiinnikkeen laskentakapasiteettia. Ankkurit asennetaan muottiin kiinnittämällä ne etulevystään sopivalla tavalla. Tällaisia ovat esimerkiksi naulaus, liimaus ja 2- puolinen teippi. Koot M L D S K H R J V 16 x 90 M , Nostossa sallittu vetokuorma: 12,2 kn (nostettaessa ankkuriin saa kohdistua vain vetoa) Sinkitty.

24 W-SVD Kemiallinenlyöntiankkuri tartuntaraudoituksen ja kierretankojen kiinnitykseen Helppokäyttöinen ankkuri, erityistä asennustyökalua ei tarvita. Asennus tehdään lyömällä harjateräs tai kierretanko paikoilleen. Asennusaika lyhenee kolmannekseen tavallisiin ankkureihin verrattuna. Toimii myös kosteassa betonissa. Edut injektiomassaan verrattuna: -ei jätettä, kuten patruunat ja sekoitusputket -varma ja turvallinen asennus, koska komponenttien seossuhde on varmasti oikea -siisti ja helppo käyttää. Patruuna Poraus syvyys Kierretanko Harjateräs Tuote n:o Ø Pora Ø Ø Pora Ø W-SVD W-SVD W-SVD W-SVD W-SVD Poraa reikä Puhdista reikä Sisälämpötilassa patruunan sisällön on oltava jähmeästi juoksevaa. Laita patruuna reikään oikein päin (nuolen suunta) Reiän lämpötila kovettumisaika >20 C 1 h h h h Käytä suojalaseja. Lyö harjateräs tai kierretanko paikoilleen Massan on täytettävä reikä kokonaan tai pursuttava yli Tarkista kovettumisaika Kiinnitä rakenneosa Harjateräskiinnitys Kierretankokiinnitys Kemiallisten lyöntiankkureiden W-SVD patruunamäärä syviin/isoihin reikiin: Ddnom Patruuna D t1 t2 t1 kpl t2 kpl 8 W-SVD W-SVD W-SVD W-SVD W-SVD W-SVD W-SVD W-SVD W-SVD Da Patruuna D t1 t2 t1 kpl t2 kpl Nm M8 W-SVD M10 W-SVD M12 W-SVD M16 W-SVD M20 W-SVD

25 Kemiallinen ankkuri W-VD Kierrettävä malli Jännityksetön ankkurointi. Pieni reuna- ja akseliväli. Esivalmistelut voidaan tehdä märkänä. Korroosioton liitos. Vaarnaruuvit sinkittyä ja A4 terästä. Kestää dynaamista kuormitusta. Patruuna Poraus syvyys Pora Ø Vaarnaruuvi Pakk kpl Tuote n:o W-VD M W-VD M W-VD M W-VD M W-VD M W-VD M Edut injektiomassaan verrattuna: -ei jätettä, kuten patruunat ja sekoitusputket -varma ja turvallinen asennus, koska komponenttien seossuhde on varmasti oikea -siisti ja helppo käyttää 1. Poraa reikä 2. Puhdista reikä Reiän lämpötila kovettumisaika >20 C 10 min min h h 3. Sisälämpötiloissa 5. Ankkurin rengasmerkin tulee olla samassa korkeudessa patruunan sisällön on oltava jähmeästi juoksevaa. Laita patruuna reikään pyöreä betonin pinnan kanssa. pää edellä. Vaarnaruuvin ja reiän väli 4. Aja vaarnaruuvi reikään pitää täyttyä kokonaan. iskuporakoneella jotta liima sekoittuu. W-VD A Vaarnaruuvit Kuormitus Ankkurin Ø M8 M10 M12 M16 M20 M24 Sallittu kuormitus veto suoraan, poikittain tai vinoon (ehjä betoni, puristuskenttä) Sallittu taivutusmomentti, sinkitty haponkestävä F sall (kn) C20/25 7,9 11,9 15,9 19,8 29,8 37,7 M sall (Nm) 10, ,1 94, M sall (Nm) 12,1 24,1 42, Mitoitus Akselietäisyys a Reunaetäisyys a r Kiristymomentti M D (Nm) Porareiän syvyys t Asennussyvyys h s Rakenteen minimipaksuus d (cm) , Kierre-Ø d kierre Pora-Ø d pora Reikä-Ø kiin.kpl:ssa d rak Sinkitty ja haponkestävä Kierrettävälle kemialliselle ankkurille W-VD Koko Pituus Reiän 6-kanta Kiinnitysvahvuus momentti Nm Kiristys- syvyys AV Sinkitty Haponkestävä A4 M M M M M M

26 WIT-P 200 ANKKUROINTIMASSA Kaksikomponenttinen polyesteri massa, styreenitön. Patruuna 300 ml Tuoten:o Kemiallinen ankkurointimassa kierretankojen ja harjaterästen kiinnitykseen betoniin, luonnonkiveen, umpi ja reikätiileen, kevytbetoni- ja kevytsoraharkkoihin. Ei vaadi erikoispuristinta, toimii tavallisella patruunapuristimella. Asennuslämpötila +5 C +35 C (ankkurointipohja) läönkesto kovetuttuaan C Ankkurointien, kierrehylsyjen, raudoitusten ja profiilien kiinnitykseen. Sopii useille eri materiaaleille, huokoisille ja kiinteille. Ankkurointi pohjan lämpötila Käsittely aika WIT NORDIC Kovettumisaika kuiva-ankkurointi pohja Kovettumisaika märkä ankkurointi pohja +5 C 25 min 120 min 240 min +10 C 15 min 80 min 160 min +20 C 6 min 45 min 90 min +30 C 4 min 25 min 50 min +35 C 2 min 20 min 40 min -20 C C Käsittelyaika Kovettumisaika +20 1,5 min 35 min min 45 min min 60 min min 80 min 0 25 min 150 min min 5 h min 10 h min 16 h min 24 h Halkeilematon betoni C20/25 märkä tai kuiva porareikä, teräs 5.8 C Ccr,N S Scr,N h 2 x hef Mikäli arvot muuttuvat kuormitukset laskettava ETAG 001 Annex C kautta. Alla olevat kuormitukset sisältävät varmuuskertoimen. Ankkurikoko M8 M10 M12 M16 M20 Asennussyvyys h ef Reunaetäisyys C cr,n 1,5 x h ef Keskinäinen etäisyys S cr,n 3,0 x h ef Suositeltu vetokuorma 50 C/80 C2 N Rec kn 4,7 7,1 10,0 11,2 18,8 Suositeltu leikkausvoima V Rec kn 5,1 8,6 12,0 22,3 34,9 Kylmiin asennusoloihin kaksikomponenttinen kemiallinen ankkurointimassa Jännityksetön kiinnitys betoniin, tiileen ja kiveen. Toimii jopa -20 C lämpötilassa Ei halkaisuvoimia betoniin Pienet reuna- ja keskinäiset etäisyydet Tiivistää reiän ei jäätymishalkeilua talvella. Styreenitön. Patruuna 310 ml Sekoitusputki Asennus betoniin C20/25 Kierretanko M8 M10 M12 M16 M20 Reikä Ø Reiän syvyys Sallittu kuormitus KN 2,1 3,2 4,7 8,8 13,8 Betoni C20/25, kierretanko 5.8, varmuuskerroin=

27 WIT-VM 250 KEMIALLINEN ANKKURI Halkeillut ja halkeilematon betoni Puristin komponenttinen, vinylester massa styrenitön Yksittäis ankkurointi: Halkeillut betoni (M12 M30) ja halkeilematon betoni (M8 M30) WIT-VM 250, koaksiaalipatruuna 420 ml Ankkurointien, kierrehylsyjen, raudoitusten ja profiilien kiinnitykseen. Avattu patruuna voidaan sulkea ja käyttää uuden sekoitusputken avulla. Käytetään WIT puristimen ja sekoitusputken avulla. Palonkesto R30, R60, R90, R120 min. NSF hyväksytty juomavesikäyttöön. Voidaan käyttää W-VD Vaarnaruuveja. Hyväksyntä Eurooppalainen tekninen arviointi Option 1 halkeillut betoni (M12 M30) ja halkeilematon betoni (M8 M30) LEED tested ETA Optio 1 hyväksytty - halkeillut betoni (M12-M30) ja halkeilematon betoni (M8-M30) - harjateräs Ø8-25 ETA-12/0164 mukaan. Raskaaseen ja keskiraskaaseen kiinnittämiseen. Kestää hyvin kemikaaleja, soveltuu vedenalaisiin kiinnityksiin. Asennuslämpötila -10 C C (ankkurointi pohja) Läönkesto kovetuttuaan -40 C C. Tuotteen säilytys +5 C C, säilytys viileässä ja kuivassa ei suorassa auringonvalossa. Säilyy 18 kk valmistuspäivästä. Ø Pora koko d0 [] Puhdistusharja Kahva Puhdistuspumppu M M M M M Betoni Poraa reikä Puhdista reikä puhalla 4x, harjaa 4x, puhalla 4x Valitse oikean mittainen vaarna Asenna suutin Pursota 10 cm massaa pois Täytä reikä pohjalta alkaen Kierrä vaarna paikalleen Tarkista silmämääräiseti Odota kuivumisaika Kuormita liitos

28 WIT-EA 200 KEMIALLINEN ANKKURI Ontelomateriaali Kaksikomponenttinen epoksiakrylaatti massa styreenitön WIT-EA 200, koaksaalipatruuna+sekoitusputki 420 ml WIT puristin Sekoitusputki kevytsora/kevytbetoni, umpi- ja reikätiili. Ankkurointien kierrehylsyjen, raudoitusten ja profiilien kiinnitykseen. Sopii useille eri materiaaleille, huoklisille ja kiinteille. Avattu patruuna voidaan sulkea ja käyttää uuden sekoitusputken avulla. Käytetään WIT puristimen ja sekoitusputken avulla. Voidaan käyttää W-VD Vaarnaruuveja Hyväksynnät Eurooppalainen tekninen arviointi Option 7 halkeilemattomalle betonille Huokoiset materiaalit LEED tested Kaksikomponenttinen epoksiakrylaatti massa styreenitön koaksaalipatruuna. ETA Optio 7 hyväksytty - halkeilematon betoni (ETA-12/0569 mukaan) ETA hyväksytty kevytbetoni/kevytsora sekä umpi ja reikätiilelle (ETA- 13/0037 mukaan). Asennuslämpötila -5 C +35 C (Ankkurointipohja) Läönkesto kovetuttuaan -40 C +40 C tuotteen säilytys +5 C +25 C, säilytys viileässä ja kuivassa ei suorassa auringonvalossa. Säilyy 18 kk valmistuspäivästä. Raskaaseen ja keskiraskaaseen kiinnittämiseen halkeilemattomaan betoniin, Asennus ohje: Reikätiili Umpitiili Betoni 2.21a1

29 Kiinnitysankkuri Onteloasennuksiin, kipsi- ja lastulevyseiniin tai kattoihin. Sinkitty teräs Ø L I Porakoko Materiaali Tuote n:o d paksuus M M M M M Poraa ohjeen mukainen reikä. Työnnä ankkuri reikään. Vedä asennuspihdeillä ruuvista ulospäin. Asenna kiinnitettävä kappale paikoilleen. Asennuspihdit Tuote n:o GS kipsilevyankkuri Tuote n:o Ø 14,5 x 33 Itseporautuva (kärki Ph 3) Materiaali Nylon Ankkuriruuvi Kestävä kokometallinen rakenne. Taulujen ja lamppujen kiinnittämiseen onttoihin seiniin ja kattoihin Ø L Poraus reikä Ø Max aine paksuus Vetolujuus kn Tuote n:o M , M ,

30 Kipsilevyankkuri W-HR Asennus: Käännä metalliosa muovirimojen suuntaisesti ja työnnä se Ø13 reiän läpi Vedä metalliosa levyn taakse kiinni työntämällä muovirengas levyn etureunaan kiinni Katkaise muovirimat pois kiinnikkeestä taivuttamalla niin, että näkyviin jää vain muovirengas Tee kiinnitys M6 ruuvilla tai M6 kiinnikkeellä (avokoukku, silmuruuvi) On suositeltavaa asettaa ruuvi kierteille ensin käsin ja vasta sitten koneella jotta ankkuri pysyy paikallaan kiinnityksen ajan OLA Ohutlevyankkuri Tuote n:o Kestävä kiinnitys levy- ja ontelorakenteisiin Sopii esimerkiksi raskaille laitteille (LVI/Sähkö), tv-telineille ja pesualtaille levymateriaalien kestävyyden puitteissa. Kiinnitys M6 lieriökantaisella uraruuvilla esim Kiinnitettävän materiaalin reikä 7. Vapaa tila levyn takana 51 Porakoko Levyn paksuus Sallittu Kuormitus. Veto/Leikkaus Kipsilevy 12,5 Kipsipuukuitulevy 10 Ontelolaatta 35 1 Levy 0,2/0,4 2 Levyä 0,4/0,7 Tuote n:o Kokonaispituus 58 Kiinnityspaksuus Minimi 12 Kuormitus: Kipsilevy GEK 13 1 levy 2 levyä - vetokuormitus 0,25 kn 0,35 kn - leikkaus 0,40 kn 0,55 kn 0,3/0,5 0,6/0,9 Wüproc kipsilevyankkuri Itseporautuva kärki Varma ja pitävä kiinnitys Kätevä ja nopea asentaa Työkaluna vain ristipäätaltta tai ruuvinväännin D1 D2 D3 L d Kiinnitettävän aineen vahvuus max Vetoarvot 13 kipsilevyssä; poikittaisveto 18 kg, ulosveto 6 kg. Tuote n:o 9,2 4, Kierrä Wüproc-ankkuria kunnes laippa on pinnan tasalla. Ruuvaa ja kiristä kiinnitettävä esine paikoilleen. Asennusruuvi WG-FIX Tiileen kiinnitettäessä tehdään 5 esireikä. Betoniin 5-5,5 riippuen betonin laadusta (kova betoni vaatii isoan esireiän) Sallittu kuormitus norm. kipsilevy 0,1kN ja betoni C20/25 0,4kN 2.23 Tuote n:o Ilman esiporausta kipsilevyyn, kevytbetoniin, puuhun, MDF ym. Porareikään ilman tulppaa. betoni ja tiili (sähköasennukset, verhotangot, valaisimet ym kevyet kiinnitykset) Koko 6,3 x 30 Kanta AW 20 Sinkitty
