1 Ankkurointi käsikirja Hilti HIT-HY 200 HIT-Z /

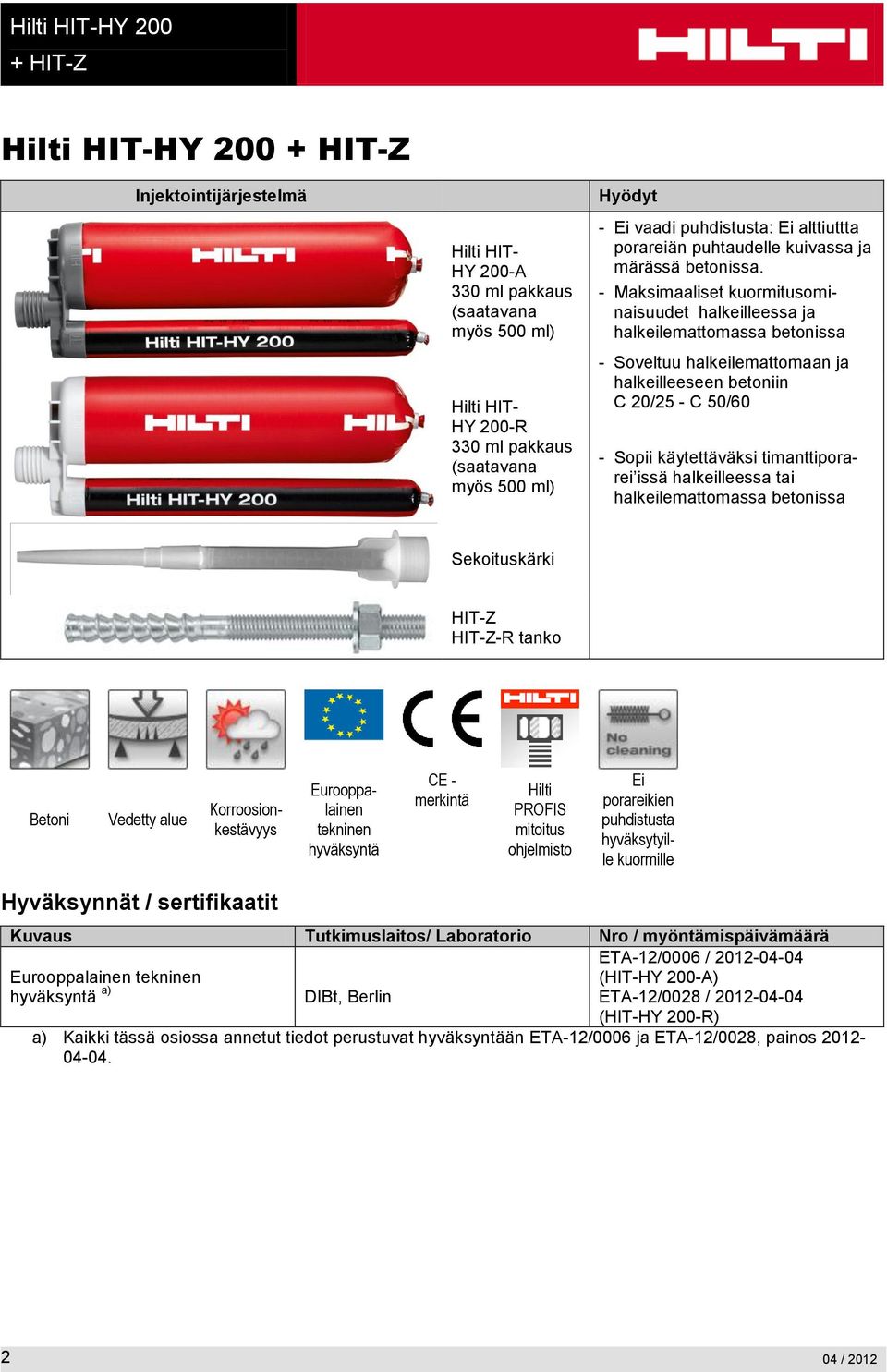

2 Hilti HIT-HY 200 Injektointijärjestelmä Hyödyt Hilti HIT- HY 200-A 330 ml pakkaus (saatavana myös 500 ml) - Ei vaadi puhdistusta: Ei alttiuttta porareiän puhtaudelle kuivassa ja märässä betonissa. - Maksimaaliset kuormitusominaisuudet halkeilleessa ja halkeilemattomassa betonissa Hilti HIT- HY 200-R 330 ml pakkaus (saatavana myös 500 ml) - Soveltuu halkeilemattomaan ja halkeilleeseen betoniin C 20/25 - C 50/60 - Sopii käytettäväksi timanttiporarei issä halkeilleessa tai halkeilemattomassa betonissa high load Sekoituskärki HIT-Z HIT-Z-R tanko Betoni Vedetty alue Korroosionkestävyys Eurooppalainen tekninen hyväksyntä CE - merkintä Hilti PROFIS mitoitus ohjelmisto Ei porareikien puhdistusta hyväksytyille kuormille Hyväksynnät / sertifikaatit Kuvaus Tutkimuslaitos/ Laboratorio Nro / myöntämispäivämäärä Eurooppalainen tekninen hyväksyntä a) DIBt, Berlin ETA-12/0006 / (HIT-HY 200-A) ETA-12/0028 / (HIT-HY 200-R) a) Kaikki tässä osiossa annetut tiedot perustuvat hyväksyntään ETA-12/0006 ja ETA-12/0028, painos / 2012

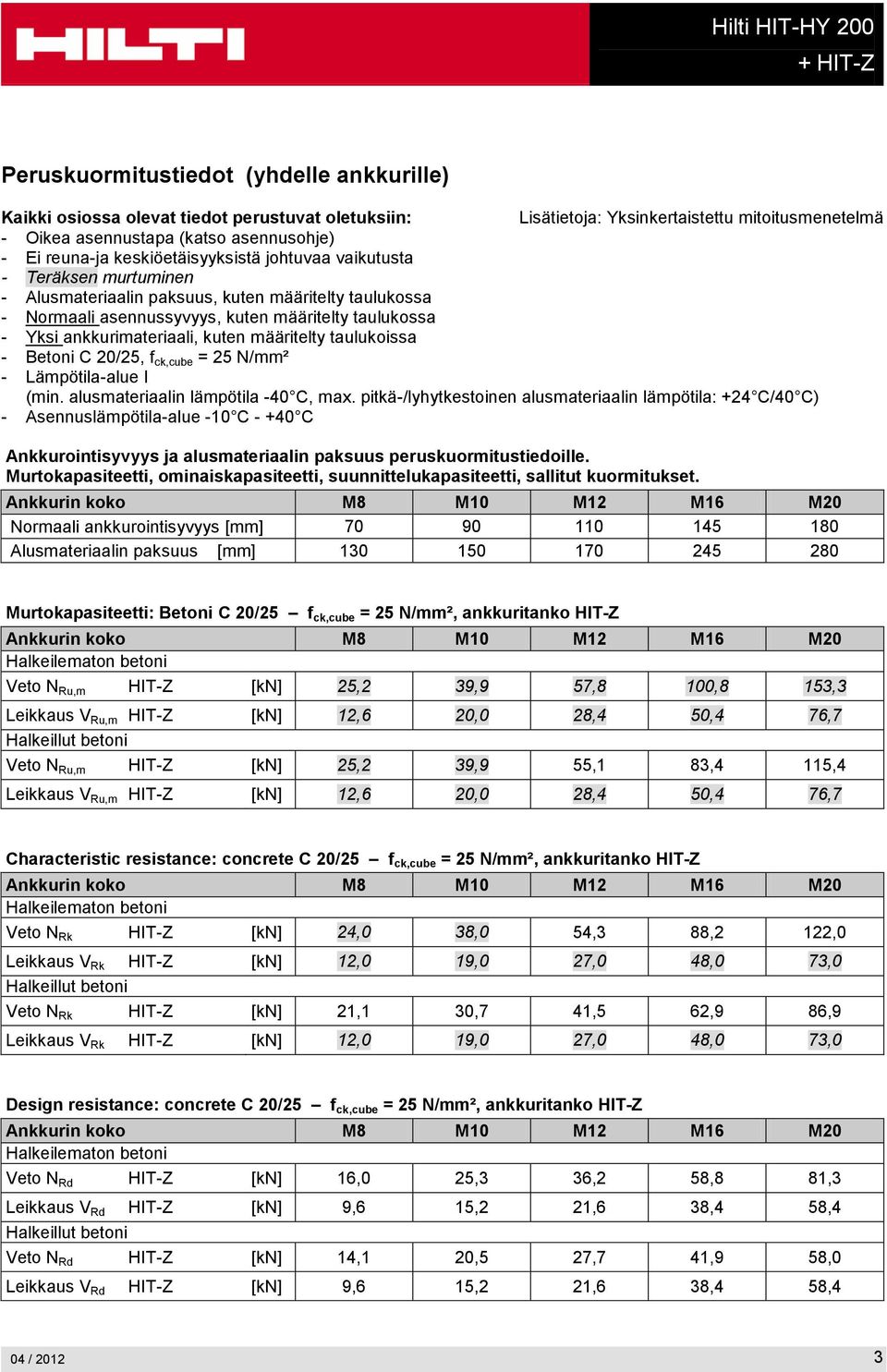

3 Peruskuormitustiedot (yhdelle ankkurille) Kaikki osiossa olevat tiedot perustuvat oletuksiin: Lisätietoja: Yksinkertaistettu mitoitusmenetelmä - Oikea asennustapa (katso asennusohje) - Ei reuna-ja keskiöetäisyyksistä johtuvaa vaikutusta - Teräksen murtuminen - Alusmateriaalin paksuus, kuten määritelty taulukossa - Normaali asennussyvyys, kuten määritelty taulukossa - Yksi ankkurimateriaali, kuten määritelty taulukoissa - Betoni C 20/25, f ck,cube = 25 N/mm² - Lämpötila-alue I (min. alusmateriaalin lämpötila -40 C, max. pitkä-/lyhytkestoinen alusmateriaalin lämpötila: +24 C/40 C) - Asennuslämpötila-alue -10 C C Ankkurointisyvyys ja alusmateriaalin paksuus peruskuormitustiedoille. Murtokapasiteetti, ominaiskapasiteetti, suunnittelukapasiteetti, sallitut kuormitukset. Normaali ankkurointisyvyys [mm] Alusmateriaalin paksuus [mm] Murtokapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm², ankkuritanko HIT-Z Veto N Ru,m HIT-Z [kn] 25,2 39,9 57,8 100,8 153,3 Leikkaus V Ru,m HIT-Z [kn] 12,6 20,0 28,4 50,4 76,7 Veto N Ru,m HIT-Z [kn] 25,2 39,9 55,1 83,4 115,4 Leikkaus V Ru,m HIT-Z [kn] 12,6 20,0 28,4 50,4 76,7 Characteristic resistance: concrete C 20/25 f ck,cube = 25 N/mm², ankkuritanko HIT-Z Veto N Rk HIT-Z [kn] 24,0 38,0 54,3 88,2 122,0 Leikkaus V Rk HIT-Z [kn] 12,0 19,0 27,0 48,0 73,0 Veto N Rk HIT-Z [kn] 21,1 30,7 41,5 62,9 86,9 Leikkaus V Rk HIT-Z [kn] 12,0 19,0 27,0 48,0 73,0 Design resistance: concrete C 20/25 f ck,cube = 25 N/mm², ankkuritanko HIT-Z Veto N Rd HIT-Z [kn] 16,0 25,3 36,2 58,8 81,3 Leikkaus V Rd HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 Veto N Rd HIT-Z [kn] 14,1 20,5 27,7 41,9 58,0 Leikkaus V Rd HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 04 /

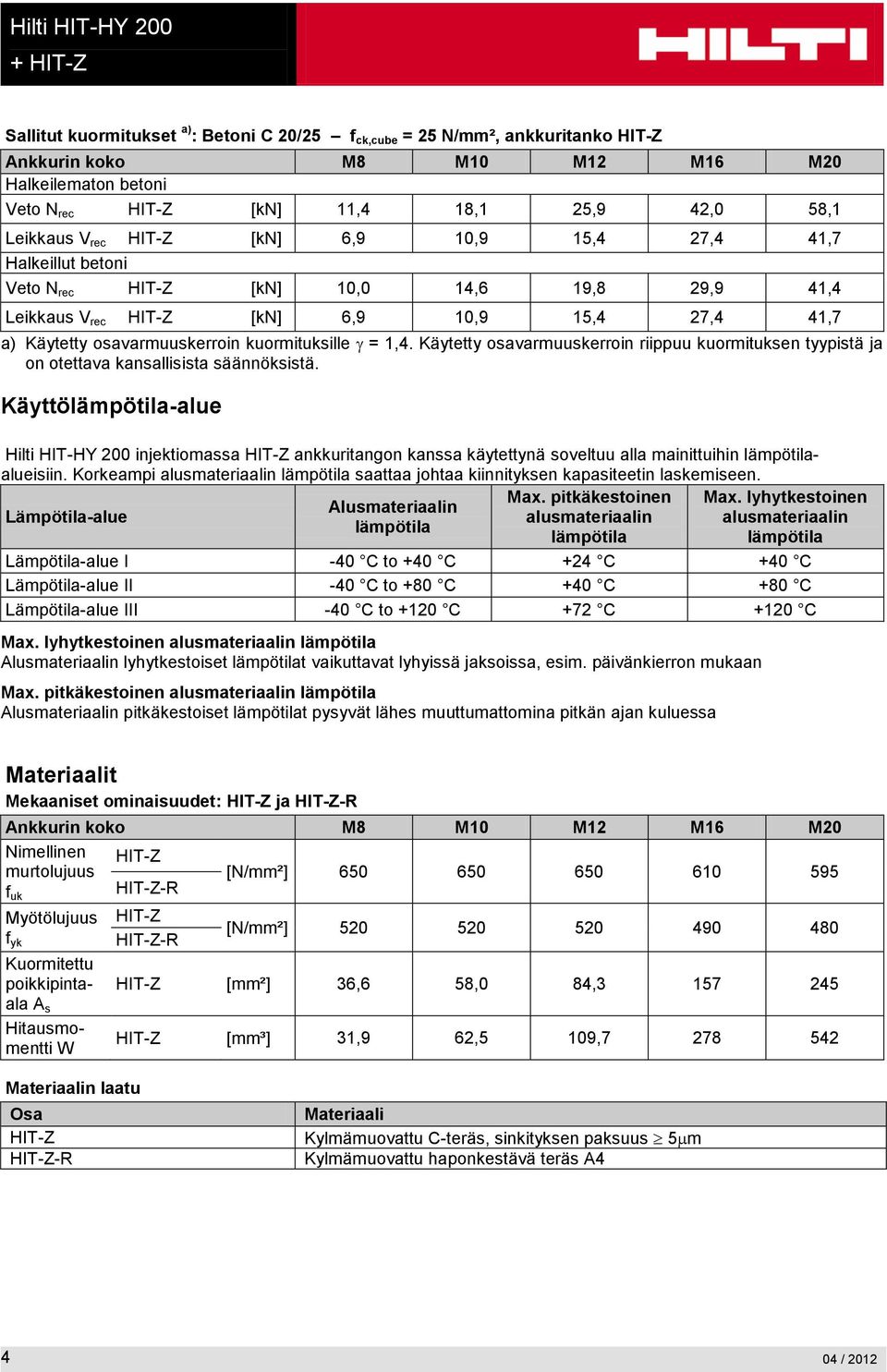

4 Sallitut kuormitukset a) : Betoni C 20/25 f ck,cube = 25 N/mm², ankkuritanko HIT-Z Veto N rec HIT-Z [kn] 11,4 18,1 25,9 42,0 58,1 Leikkaus V rec HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 Veto N rec HIT-Z [kn] 10,0 14,6 19,8 29,9 41,4 Leikkaus V rec HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 a) Käytetty osavarmuuskerroin kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä. Käyttölämpötila-alue Hilti HIT-HY 200 injektiomassa HIT-Z ankkuritangon kanssa käytettynä soveltuu alla mainittuihin lämpötilaalueisiin. Korkeampi alusmateriaalin lämpötila saattaa johtaa kiinnityksen kapasiteetin laskemiseen. Lämpötila-alue Max. pitkäkestoinen Max. lyhytkestoinen Alusmateriaalin alusmateriaalin alusmateriaalin lämpötila lämpötila lämpötila Lämpötila-alue I -40 C to +40 C +24 C +40 C Lämpötila-alue II -40 C to +80 C +40 C +80 C Lämpötila-alue III -40 C to +120 C +72 C +120 C Max. lyhytkestoinen alusmateriaalin lämpötila Alusmateriaalin lyhytkestoiset lämpötilat vaikuttavat lyhyissä jaksoissa, esim. päivänkierron mukaan Max. pitkäkestoinen alusmateriaalin lämpötila Alusmateriaalin pitkäkestoiset lämpötilat pysyvät lähes muuttumattomina pitkän ajan kuluessa Materiaalit Mekaaniset ominaisuudet: HIT-Z ja HIT-Z-R Nimellinen HIT-Z murtolujuus f uk HIT-Z-R [N/mm²] Myötölujuus HIT-Z f yk HIT-Z-R [N/mm²] Kuormitettu poikkipintaala HIT-Z [mm²] 36,6 58,0 84, A s Hitausmomentti W HIT-Z [mm³] 31,9 62,5 109, Materiaalin laatu Osa HIT-Z HIT-Z-R Materiaali Kylmämuovattu C-teräs, sinkityksen paksuus 5 m Kylmämuovattu haponkestävä teräs A / 2012

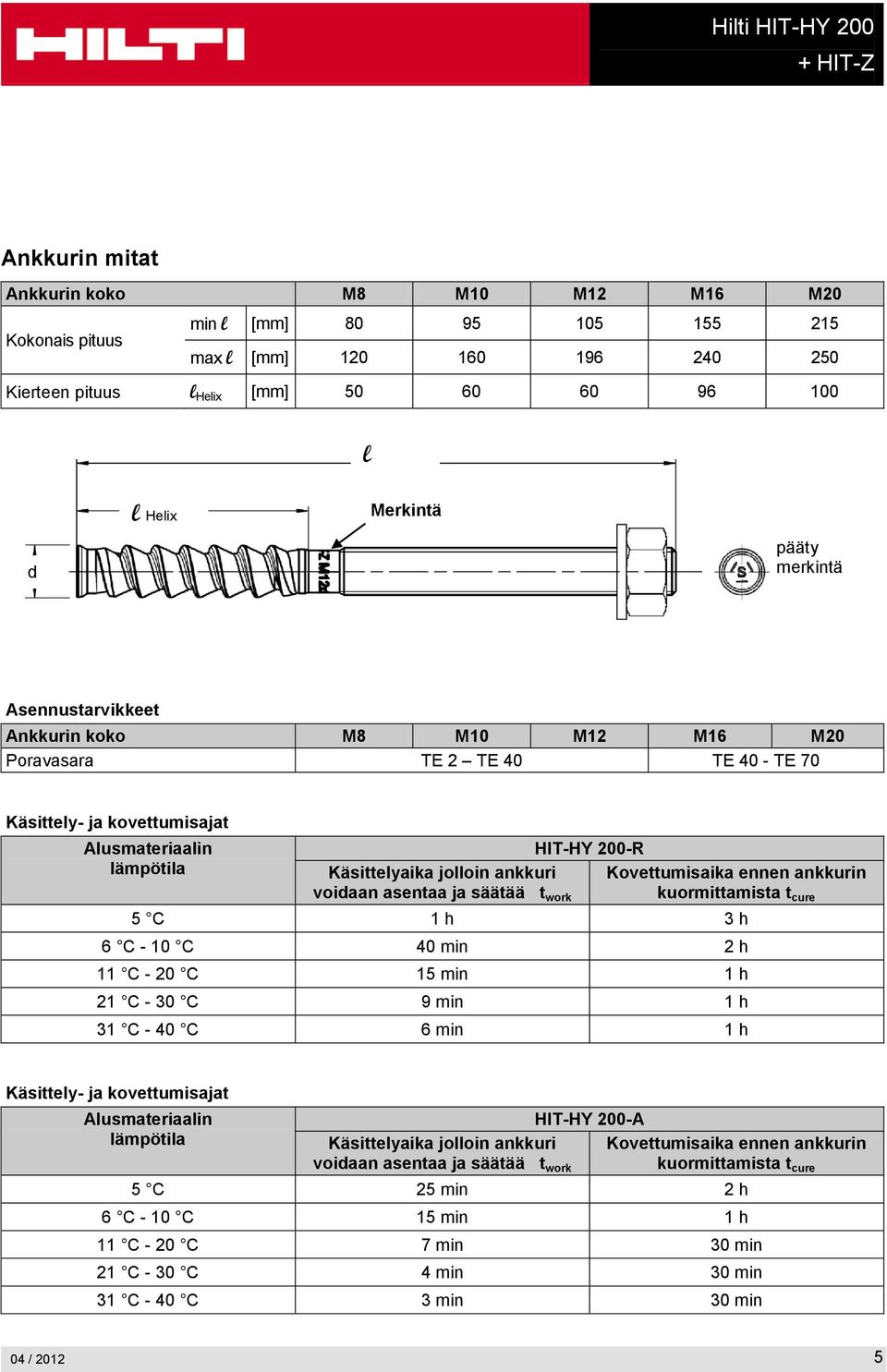

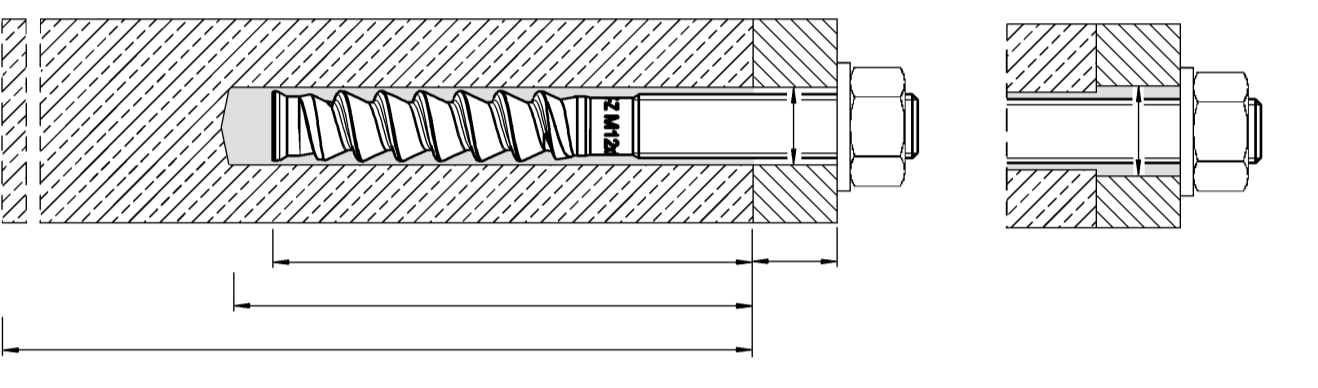

5 Ankkurin mitat Kokonais pituus min l [mm] max l [mm] Kierteen pituus l Helix [mm] l l Helix Merkintä d pääty merkintä Asennustarvikkeet Poravasara TE 2 TE 40 TE 40 - TE 70 Käsittely- ja kovettumisajat Alusmateriaalin lämpötila HIT-HY 200-R Käsittelyaika jolloin ankkuri voidaan asentaa ja säätää t work 5 C 1 h 3 h Kovettumisaika ennen ankkurin kuormittamista t cure 6 C - 10 C 40 min 2 h 11 C - 20 C 15 min 1 h 21 C - 30 C 9 min 1 h 31 C - 40 C 6 min 1 h Käsittely- ja kovettumisajat Alusmateriaalin lämpötila HIT-HY 200-A Käsittelyaika jolloin ankkuri voidaan asentaa ja säätää t work 5 C 25 min 2 h Kovettumisaika ennen ankkurin kuormittamista t cure 6 C - 10 C 15 min 1 h 11 C - 20 C 7 min 30 min 21 C - 30 C 4 min 30 min 31 C - 40 C 3 min 30 min 04 /

6 Asennus ohjeet Porausreiän poraaminen Esiasennus: Poraa reikä vaadittuun ankkurointisyvyyteen poravasaran iskuporauksella käyttäen oikean kokoista kovametalliterää. Timanttiporaus on luvallista timanttiporakoneella ja vastaavalla timanttipora kruunulla. Läpiasennus: Poraa reikä läpi kiinnitettävän materiaalin reiästä vaadittuun ankkurointisyvyyteen poravasaran iskuporauksella käyttäen oikean kokoista kovametalliterää. Timanttiporaus on luvallista timanttiporakoneella ja vastaavalla timanttipora kruunulla. Porareiän puhdistus a) a) Ei puhdistusta poravasaralla porattuihin porareikiin b) Reiän huuhtelu ja tyhjennys märkä poratuille timanttiporarei ille tai tulviville rei ille Huuhtele 2 kertaa porareiän pohjalta lähtien reiän koko matkalta. Puhalla reikää 2 kertaa öljyttömällä paineilmalla (min. 6 bar at 6 m³/h) poistaaksesi vesi. Asennussyvyyden tarkistus ja porauspölyn tiivistys Merkitse ankkuritanko ja tarkista asennussyvyys sekä tiivistä porauspöly. Ankkuritangon on sovittava reikään vaadittuun asennussyvyyteen saakka. Jos tämä ei ole mahdollista tiivistä pölyä, poista pölyä reiästä tai poraa syvemmälle. a) Alaspäin poratessa ei puhdistettujen reikien vaadittu poraussyvyys voi vaihdella johtuen pölyn kerääntymisestä reikään / 2012

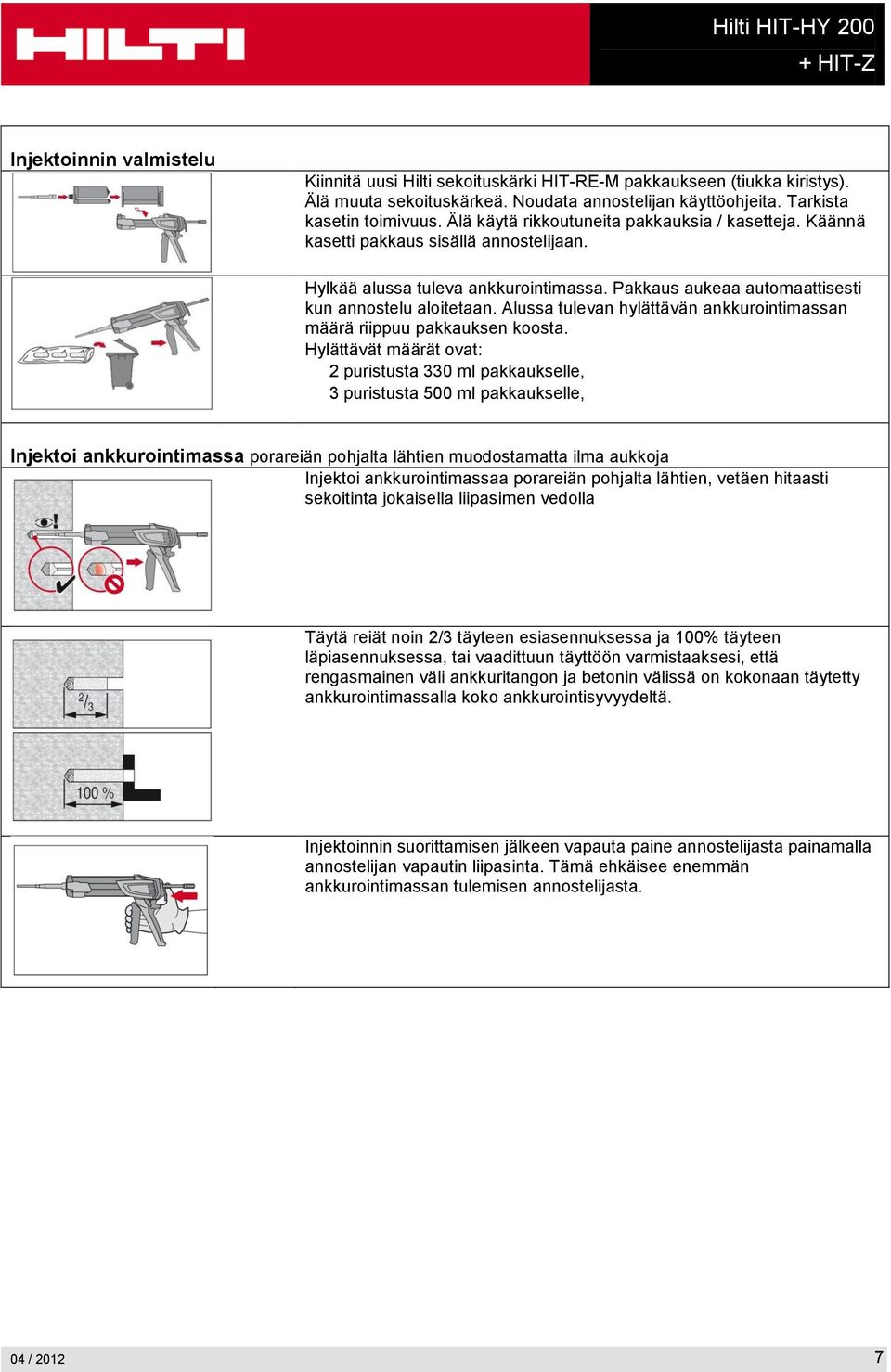

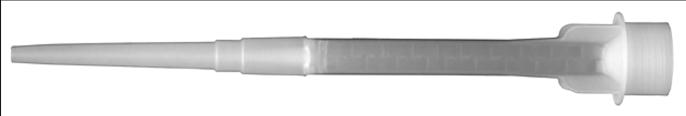

7 Injektoinnin valmistelu Kiinnitä uusi Hilti sekoituskärki HIT-RE-M pakkaukseen (tiukka kiristys). Älä muuta sekoituskärkeä. Noudata annostelijan käyttöohjeita. Tarkista kasetin toimivuus. Älä käytä rikkoutuneita pakkauksia / kasetteja. Käännä kasetti pakkaus sisällä annostelijaan. Hylkää alussa tuleva ankkurointimassa. Pakkaus aukeaa automaattisesti kun annostelu aloitetaan. Alussa tulevan hylättävän ankkurointimassan määrä riippuu pakkauksen koosta. Hylättävät määrät ovat: 2 puristusta 330 ml pakkaukselle, 3 puristusta 500 ml pakkaukselle, Injektoi ankkurointimassa porareiän pohjalta lähtien muodostamatta ilma aukkoja Injektoi ankkurointimassaa porareiän pohjalta lähtien, vetäen hitaasti sekoitinta jokaisella liipasimen vedolla Täytä reiät noin 2/3 täyteen esiasennuksessa ja 100% täyteen läpiasennuksessa, tai vaadittuun täyttöön varmistaaksesi, että rengasmainen väli ankkuritangon ja betonin välissä on kokonaan täytetty ankkurointimassalla koko ankkurointisyvyydeltä. Injektoinnin suorittamisen jälkeen vapauta paine annostelijasta painamalla annostelijan vapautin liipasinta. Tämä ehkäisee enemmän ankkurointimassan tulemisen annostelijasta. 04 /

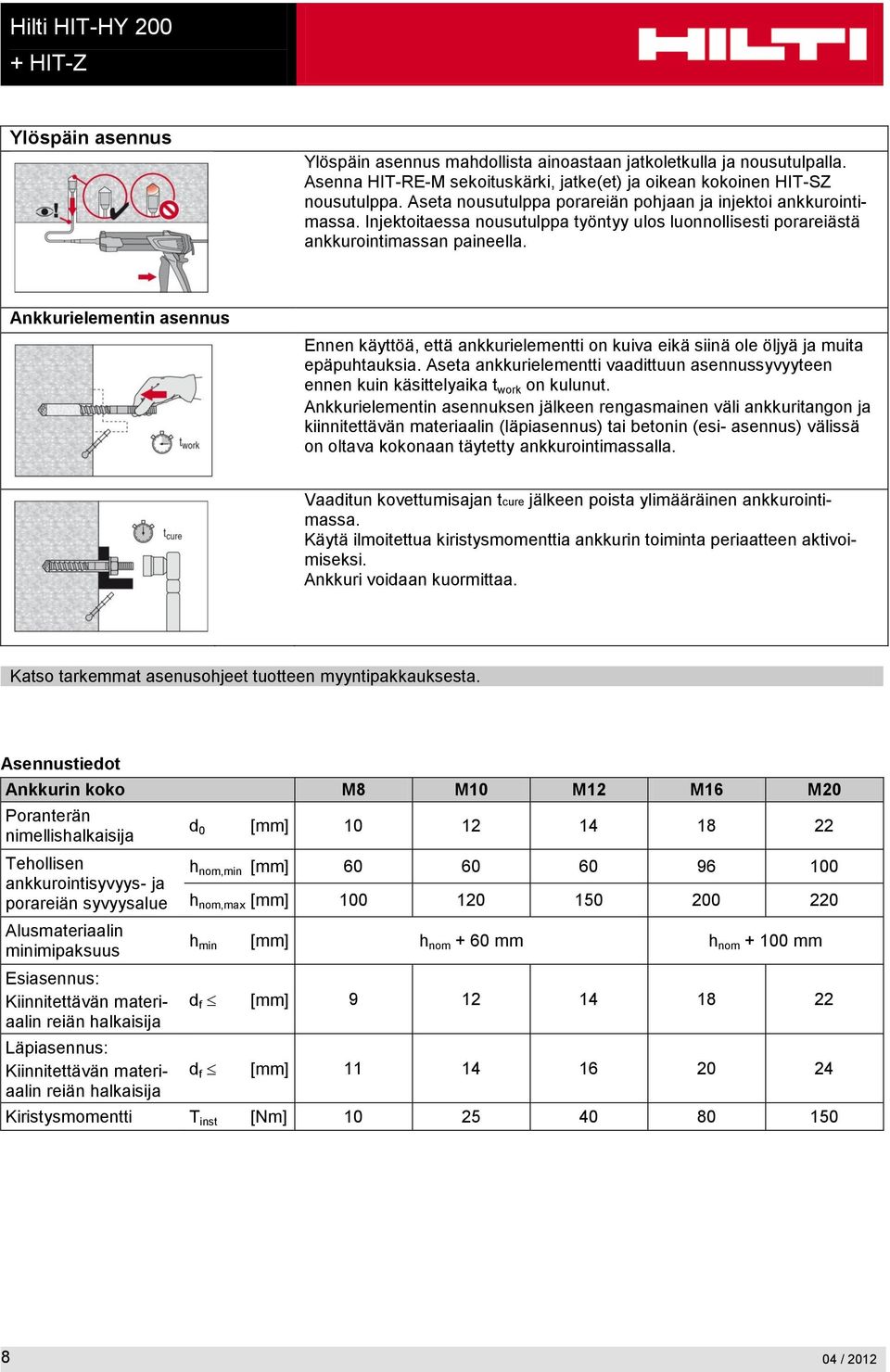

8 Ylöspäin asennus Ylöspäin asennus mahdollista ainoastaan jatkoletkulla ja nousutulpalla. Asenna HIT-RE-M sekoituskärki, jatke(et) ja oikean kokoinen HIT-SZ nousutulppa. Aseta nousutulppa porareiän pohjaan ja injektoi ankkurointimassa. Injektoitaessa nousutulppa työntyy ulos luonnollisesti porareiästä ankkurointimassan paineella. Ankkurielementin asennus Ennen käyttöä, että ankkurielementti on kuiva eikä siinä ole öljyä ja muita epäpuhtauksia. Aseta ankkurielementti vaadittuun asennussyvyyteen ennen kuin käsittelyaika t work on kulunut. Ankkurielementin asennuksen jälkeen rengasmainen väli ankkuritangon ja kiinnitettävän materiaalin (läpiasennus) tai betonin (esi- asennus) välissä on oltava kokonaan täytetty ankkurointimassalla. Vaaditun kovettumisajan tcure jälkeen poista ylimääräinen ankkurointimassa. Käytä ilmoitettua kiristysmomenttia ankkurin toiminta periaatteen aktivoimiseksi. Ankkuri voidaan kuormittaa. Katso tarkemmat asenusohjeet tuotteen myyntipakkauksesta. Asennustiedot Poranterän nimellishalkaisija Tehollisen ankkurointisyvyys- ja porareiän syvyysalue Alusmateriaalin minimipaksuus Esiasennus: Kiinnitettävän materiaalin reiän halkaisija Läpiasennus: Kiinnitettävän materiaalin reiän halkaisija d 0 [mm] h nom,min [mm] h nom,max [mm] h min [mm] h nom + 60 mm h nom mm d f [mm] d f [mm] Kiristysmomentti T inst [Nm] / 2012

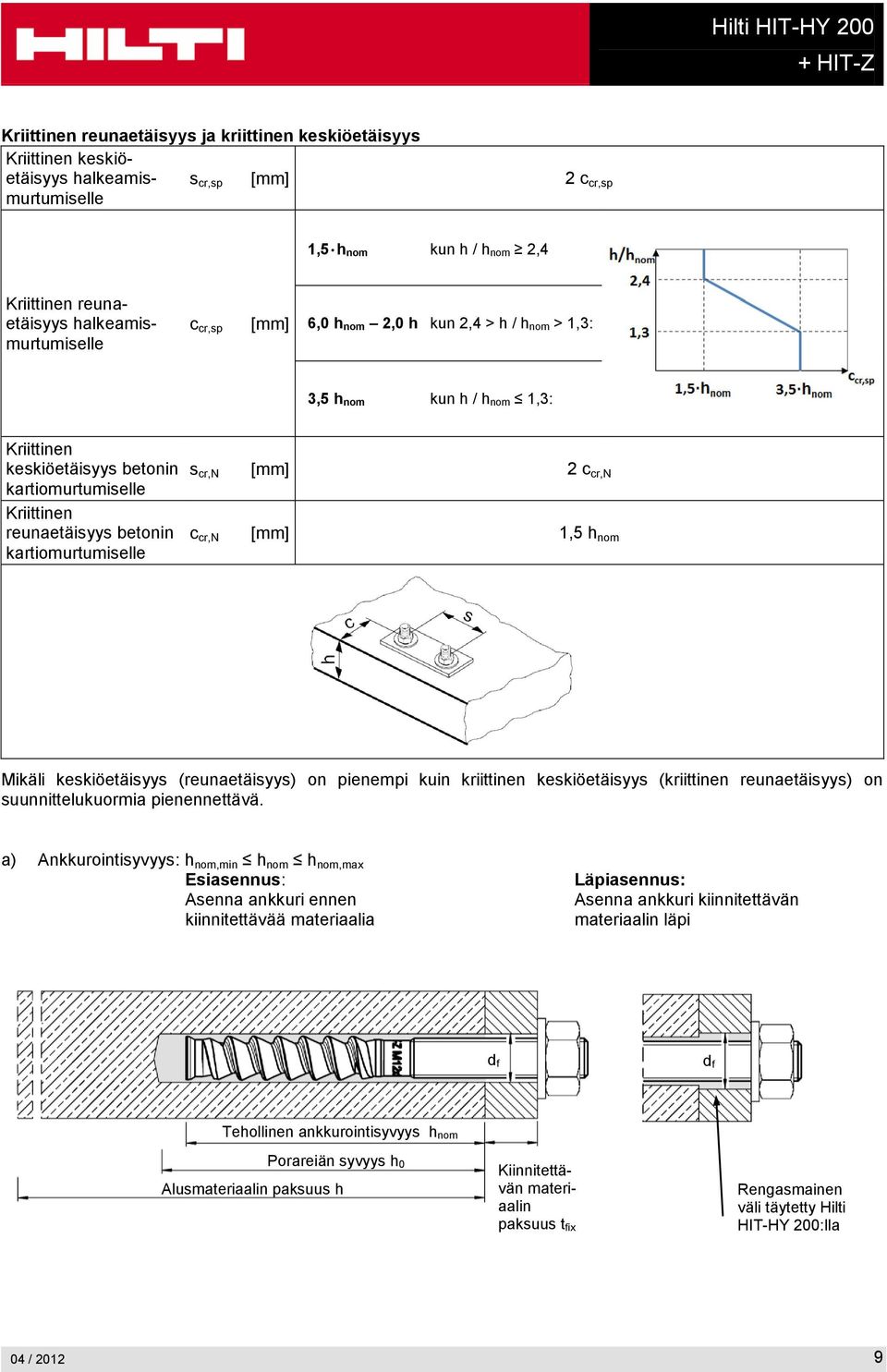

9 Kriittinen reunaetäisyys ja kriittinen keskiöetäisyys Kriittinen keskiöetäisyys halkeamismurtumiselle s cr,sp [mm] 2 c cr,sp 1,5 h nom kun h / h nom 2,4 Kriittinen reunaetäisyys halkeamismurtumiselle c cr,sp [mm] 6,0 h nom 2,0 h kun 2,4 > h / h nom > 1,3: 3,5 h nom kun h / h nom 1,3: Kriittinen keskiöetäisyys betonin kartiomurtumiselle Kriittinen reunaetäisyys betonin kartiomurtumiselle s cr,n [mm] 2 c cr,n c cr,n [mm] 1,5 h nom Mikäli keskiöetäisyys (reunaetäisyys) on pienempi kuin kriittinen keskiöetäisyys (kriittinen reunaetäisyys) on suunnittelukuormia pienennettävä. a) Ankkurointisyvyys: h nom,min h nom h nom,max Esiasennus: Asenna ankkuri ennen kiinnitettävää materiaalia Läpiasennus: Asenna ankkuri kiinnitettävän materiaalin läpi d f d f Tehollinen ankkurointisyvyys h nom Porareiän syvyys h 0 Alusmateriaalin paksuus h Kiinnitettävän materiaalin paksuus t fix Rengasmainen väli täytetty Hilti HIT-HY 200:lla 04 /

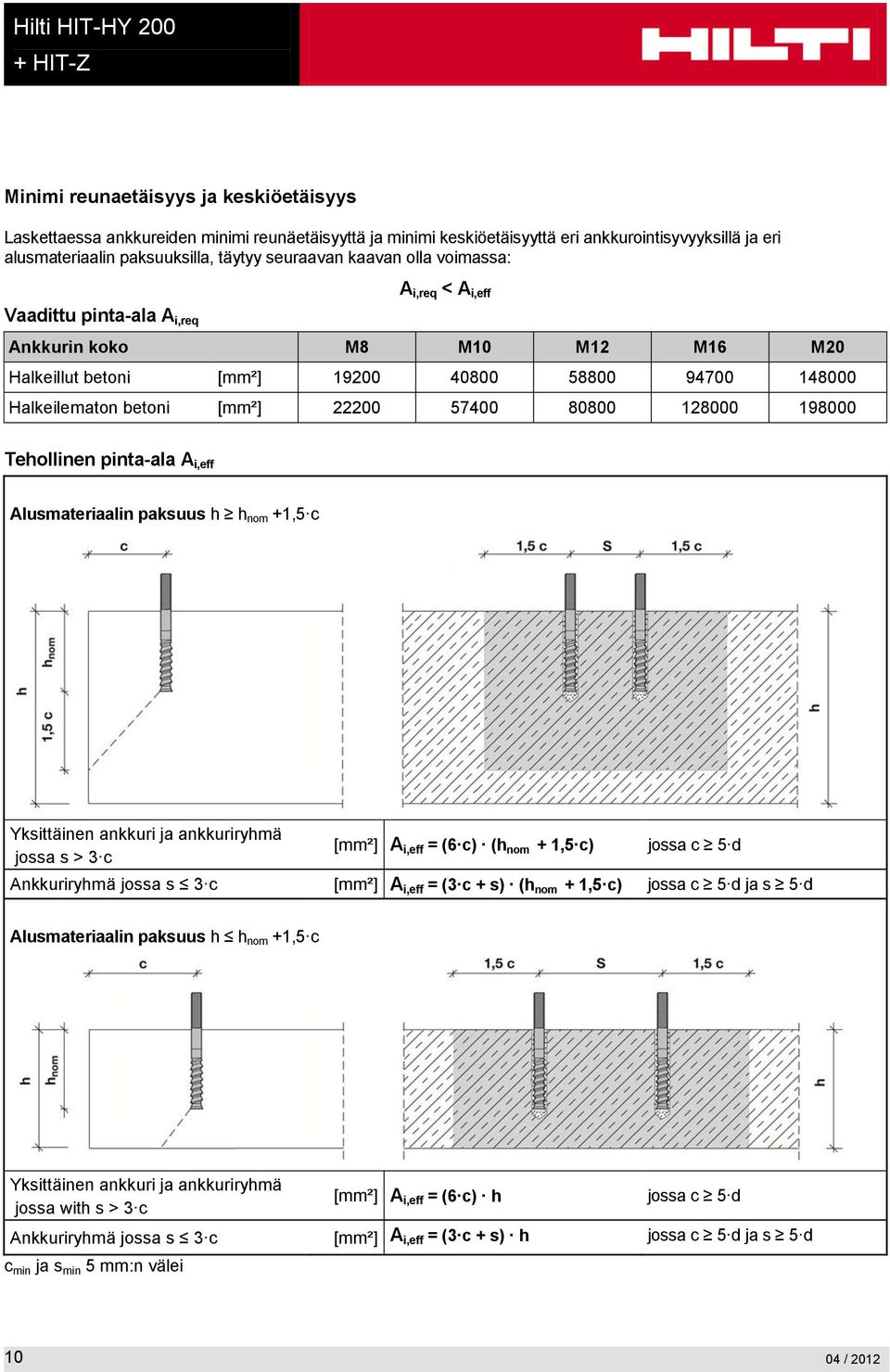

10 Minimi reunaetäisyys ja keskiöetäisyys Laskettaessa ankkureiden minimi reunäetäisyyttä ja minimi keskiöetäisyyttä eri ankkurointisyvyyksillä ja eri alusmateriaalin paksuuksilla, täytyy seuraavan kaavan olla voimassa: Vaadittu pinta-ala A i,req A i,req < A i,eff [mm²] [mm²] Tehollinen pinta-ala A i,eff Alusmateriaalin paksuus h h nom +1,5 c Yksittäinen ankkuri ja ankkuriryhmä jossa s > 3 c [mm²] A i,eff = (6 c) (h nom + 1,5 c) jossa c 5 d Ankkuriryhmä jossa s 3 c [mm²] A i,eff = (3 c + s) (h nom + 1,5 c) jossa c 5 d ja s 5 d Alusmateriaalin paksuus h h nom +1,5 c Yksittäinen ankkuri ja ankkuriryhmä jossa with s > 3 c [mm²] A i,eff = (6 c) h jossa c 5 d Ankkuriryhmä jossa s 3 c [mm²] A i,eff = (3 c + s) h jossa c 5 d ja s 5 d c min ja s min 5 mm:n välei / 2012

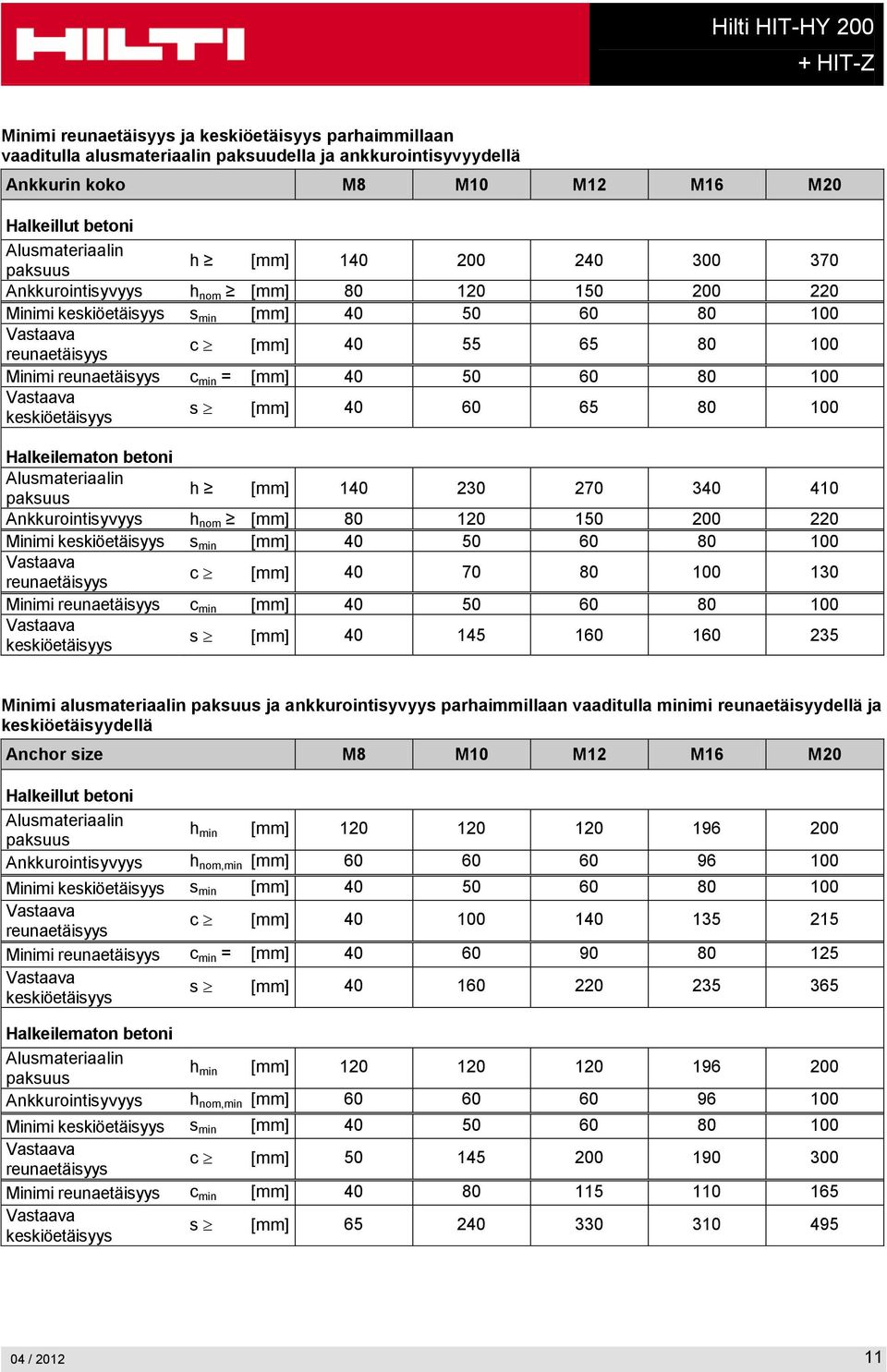

11 Minimi reunaetäisyys ja keskiöetäisyys parhaimmillaan vaaditulla alusmateriaalin paksuudella ja ankkurointisyvyydellä Alusmateriaalin paksuus h [mm] Ankkurointisyvyys h nom [mm] Minimi keskiöetäisyys Vastaava reunaetäisyys c [mm] Minimi reunaetäisyys c min = [mm] Vastaava keskiöetäisyys s [mm] Alusmateriaalin paksuus h [mm] Ankkurointisyvyys h nom [mm] Minimi keskiöetäisyys Vastaava reunaetäisyys c [mm] Minimi reunaetäisyys c min [mm] Vastaava keskiöetäisyys s [mm] Minimi alusmateriaalin paksuus ja ankkurointisyvyys parhaimmillaan vaaditulla minimi reunaetäisyydellä ja keskiöetäisyydellä Anchor size M8 M10 M12 M16 M20 Alusmateriaalin paksuus h min [mm] Ankkurointisyvyys h nom,min [mm] Minimi keskiöetäisyys Vastaava reunaetäisyys c [mm] Minimi reunaetäisyys c min = [mm] Vastaava keskiöetäisyys s [mm] Alusmateriaalin paksuus h min [mm] Ankkurointisyvyys h nom,min [mm] Minimi keskiöetäisyys Vastaava reunaetäisyys c [mm] Minimi reunaetäisyys c min [mm] Vastaava keskiöetäisyys s [mm] /

12 Minimi reunaetäisyys ja keskiöetäisyys - Selitys Minimi reuna- ja keskiöetäisyyden geometriset vaatimukset ovat määritetty testaamalla asennus olosuhteissa joissa kaksi ankkuria on asennettu annetulla keskiöetäisyydellä niin lähelle reunaetäisyyttä ettei betoniin ole muodostunut halkeamaa kiristysmomentista. HIT-Z keskiö- ja reunaetäisyyksien geometriset raja-arvot löytyvät vasemmalta taulukoista. Jos ankkurointisyvyys ja alusmateriaalin paksuus ovat yhtä suuret tai suuremmat kuin taulukon arvot, reuna- ja keskiöetäisyyksien arvoja voidaan käyttää. PROFIS mitoitusohjelmisto on ohjelmoitu laskemaan viitatut yhtälöt määrittäen optimaaliset liittyvät minimi reunaetäisyydet ja keskiöetäisyydet perustuen seuraaviin muuttujiin: Halkeillut tai halkeilematon betoni Ankkurin halkaisija Alusmateriaalin paksuus ja ankkurointisyvyys Halkeilleelle betonille on oletettu raudoitus joka rajoittaa halkeamaleveyden 0,3 mm:iin, joka sallii pienemmät arvot minimi reunaetäisyydelle ja minimi keskiöetäisyydelle. Pienille ankkurin halkaisijoille on vaadittu pienempi kiristysmomentti, joka sallii pienemmät arvot minimi reunaetäisyydelle ja minimi keskiöetäisyydelle. Näiden arvojen kasvattaminen sallii pienemmät arvot minimi reunaetäisyydelle ja minimi keskiöetäisyydelle. Yksinkertaistettu mitoitusmenetelmä Yksinkertaistettu mitoitusmenetelmä perustuu ohjeistukseen ETAG 001, TR 029. Design Suunnittelukapasiteetti perustuu hyväksyntään ETA-12/0006 (HIT-HY 200-A) ja ETA-12/0028 (HIT-HY 200-R) painos Betonin lujuuden vaikutus Reunaetäisyyden vaikutus Keskiöetäisyyden vaikutus Voimassa kahden ankkurin ryhmille. (Menetelmää voidaan soveltaa myös isommille kuin kahden ankkurin ryhmille tai useammalle kuin yhdelle reunaetäisyydelle. Vaikuttavat kertoimet täytyy tällöin määritellä erikseen kaikille reuna- ja keskiöetäisyyksille. Tällöin lasketut suunnittelukuormitukset ovat varmalla puolella: Ne ovat pienempiä, kuin todelliset kuormitukset ETAG 001, TR 029:n mukaan. Suorittaakseen tarkemman laskelman, on suositeltavaa käyttää PROFIS Anchor ankkurimitoitusohjelmistoa). Mitoitusmenetelmä perustuu seuraaviin yksinkertaistuksiin: Yksittäisiin ankkureihin ei vaikuta erisuuruisia voimia (ei epäkeskeisyyttä) Arvot ovat voimassa yhdelle ankkurille. Monimutkaisimmissa ankkurointitilanteissa, käytä PROFIS Anchor ankkurimitoitusohjelmistoa / 2012

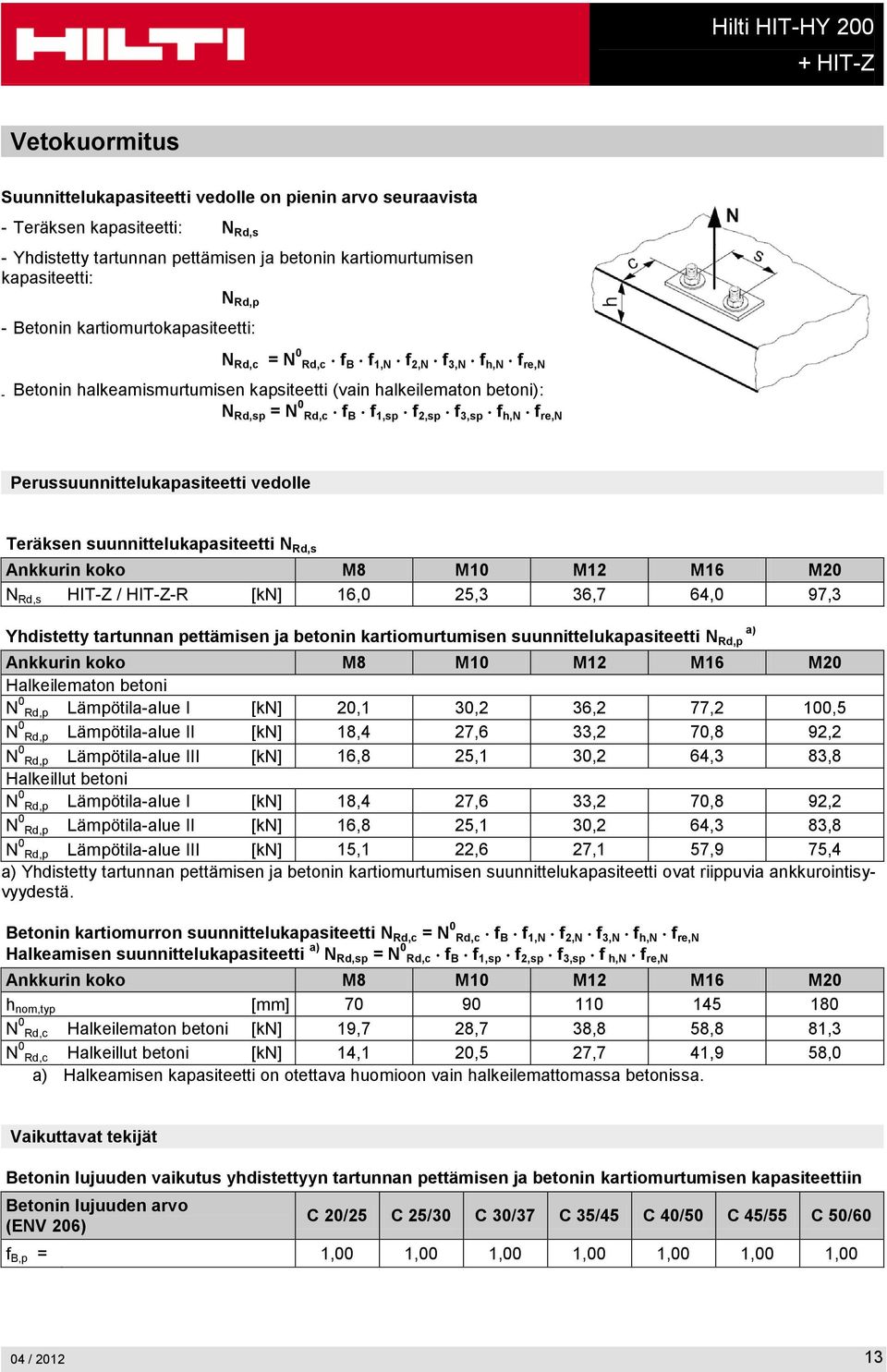

13 Vetokuormitus Suunnittelukapasiteetti vedolle on pienin arvo seuraavista - Teräksen kapasiteetti: N Rd,s - Yhdistetty tartunnan pettämisen ja betonin kartiomurtumisen kapasiteetti: N Rd,p - Betonin kartiomurtokapasiteetti: N Rd,c = N 0 Rd,c f B f 1,N f 2,N f 3,N f h,n f re,n - Betonin halkeamismurtumisen kapsiteetti (vain halkeilematon betoni): N Rd,sp = N 0 Rd,c f B f 1,sp f 2,sp f 3,sp f h,n f re,n Perussuunnittelukapasiteetti vedolle Teräksen suunnittelukapasiteetti N Rd,s N Rd,s HIT-Z / HIT-Z-R [kn] 16,0 25,3 36,7 64,0 97,3 Yhdistetty tartunnan pettämisen ja betonin kartiomurtumisen suunnittelukapasiteetti N Rd,p a) N 0 Rd,p Lämpötila-alue I [kn] 20,1 30,2 36,2 77,2 100,5 N 0 Rd,p Lämpötila-alue II [kn] 18,4 27,6 33,2 70,8 92,2 N 0 Rd,p Lämpötila-alue III [kn] 16,8 25,1 30,2 64,3 83,8 N 0 Rd,p Lämpötila-alue I [kn] 18,4 27,6 33,2 70,8 92,2 N 0 Rd,p Lämpötila-alue II [kn] 16,8 25,1 30,2 64,3 83,8 N 0 Rd,p Lämpötila-alue III [kn] 15,1 22,6 27,1 57,9 75,4 a) Yhdistetty tartunnan pettämisen ja betonin kartiomurtumisen suunnittelukapasiteetti ovat riippuvia ankkurointisyvyydestä. Betonin kartiomurron suunnittelukapasiteetti N Rd,c = N 0 Rd,c f B f 1,N f 2,N f 3,N f h,n f re,n Halkeamisen suunnittelukapasiteetti a) N Rd,sp = N 0 Rd,c f B f 1,sp f 2,sp f 3,sp f h,n f re,n h nom,typ [mm] N 0 Rd,c [kn] 19,7 28,7 38,8 58,8 81,3 N 0 Rd,c [kn] 14,1 20,5 27,7 41,9 58,0 a) Halkeamisen kapasiteetti on otettava huomioon vain halkeilemattomassa betonissa. Vaikuttavat tekijät Betonin lujuuden vaikutus yhdistettyyn tartunnan pettämisen ja betonin kartiomurtumisen kapasiteettiin Betonin lujuuden arvo (ENV 206) C 20/25 C 25/30 C 30/37 C 35/45 C 40/50 C 45/55 C 50/60 f B,p = 1,00 1,00 1,00 1,00 1,00 1,00 1,00 04 /

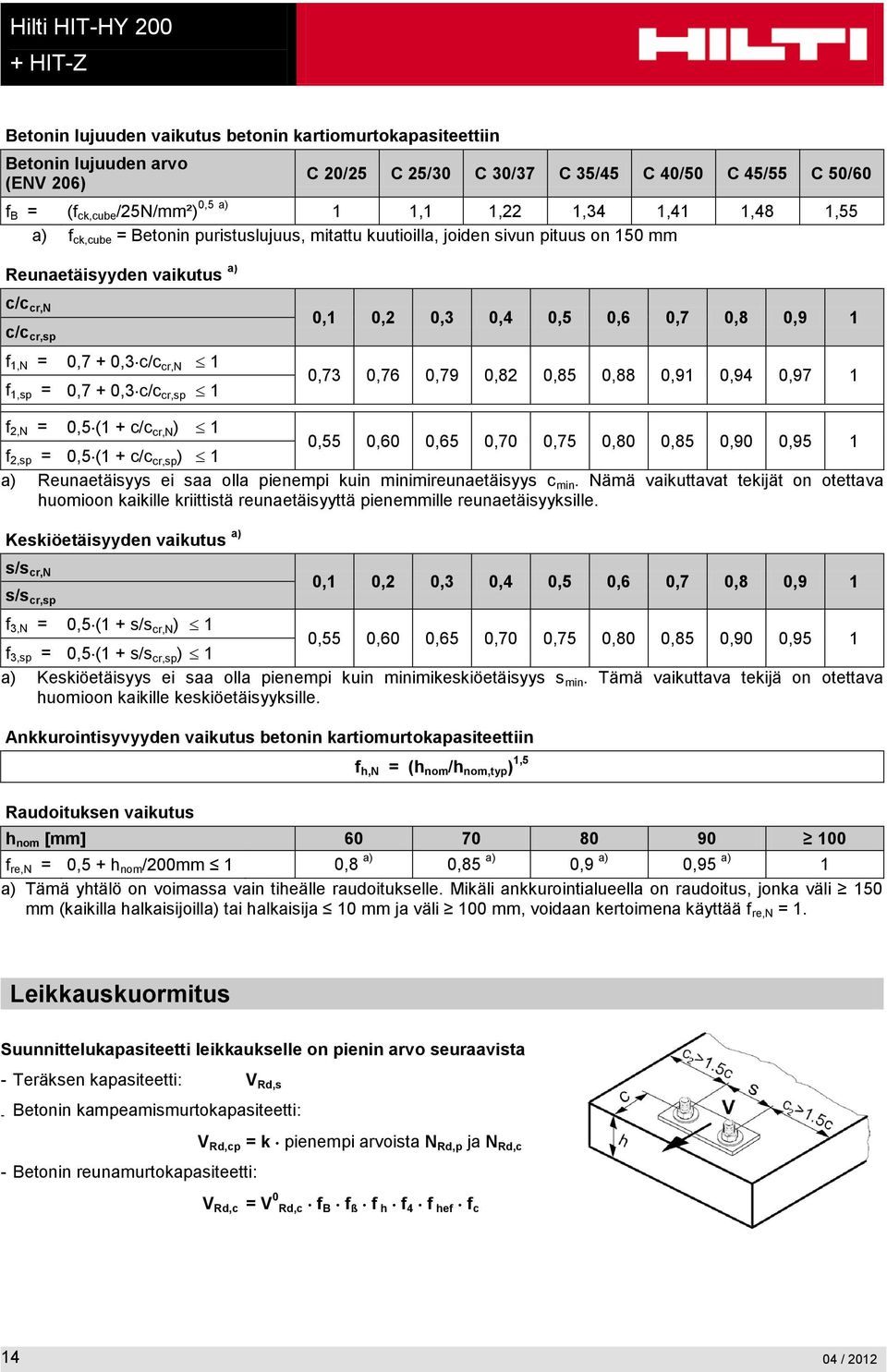

14 Betonin lujuuden vaikutus betonin kartiomurtokapasiteettiin Betonin lujuuden arvo (ENV 206) C 20/25 C 25/30 C 30/37 C 35/45 C 40/50 C 45/55 C 50/60 f B = (f ck,cube /25N/mm²) 0,5 a) 1 1,1 1,22 1,34 1,41 1,48 1,55 a) f ck,cube = Betonin puristuslujuus, mitattu kuutioilla, joiden sivun pituus on 150 mm Reunaetäisyyden vaikutus a) c/c cr,n c/c cr,sp f 1,N = 0,7 + 0,3 c/c cr,n 1 f 1,sp = 0,7 + 0,3 c/c cr,sp 1 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 0,73 0,76 0,79 0,82 0,85 0,88 0,91 0,94 0,97 1 f 2,N = 0,5 (1 + c/c cr,n ) 1 0,55 0,60 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1 f 2,sp = 0,5 (1 + c/c cr,sp ) 1 a) Reunaetäisyys ei saa olla pienempi kuin minimireunaetäisyys c min. Nämä vaikuttavat tekijät on otettava huomioon kaikille kriittistä reunaetäisyyttä pienemmille reunaetäisyyksille. Keskiöetäisyyden vaikutus a) s/s cr,n s/s cr,sp 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 f 3,N = 0,5 (1 + s/s cr,n ) 1 0,55 0,60 0,65 0,70 0,75 0,80 0,85 0,90 0,95 1 f 3,sp = 0,5 (1 + s/s cr,sp ) 1 a) Keskiöetäisyys ei saa olla pienempi kuin minimikeskiöetäisyys s min. Tämä vaikuttava tekijä on otettava huomioon kaikille keskiöetäisyyksille. Ankkurointisyvyyden vaikutus betonin kartiomurtokapasiteettiin Raudoituksen vaikutus f h,n = (h nom /h nom,typ ) 1,5 h nom [mm] f re,n = 0,5 + h nom /200mm 1 0,8 a) 0,85 a) 0,9 a) 0,95 a) 1 a) Tämä yhtälö on voimassa vain tiheälle raudoitukselle. Mikäli ankkurointialueella on raudoitus, jonka väli 150 mm (kaikilla halkaisijoilla) tai halkaisija 10 mm ja väli 100 mm, voidaan kertoimena käyttää f re,n = 1. Leikkauskuormitus Suunnittelukapasiteetti leikkaukselle on pienin arvo seuraavista - Teräksen kapasiteetti: V Rd,s - Betonin kampeamismurtokapasiteetti: V Rd,cp = k pienempi arvoista N Rd,p ja N Rd,c - Betonin reunamurtokapasiteetti: V Rd,c = V 0 Rd,c f B f ß f h f 4 f hef f c / 2012

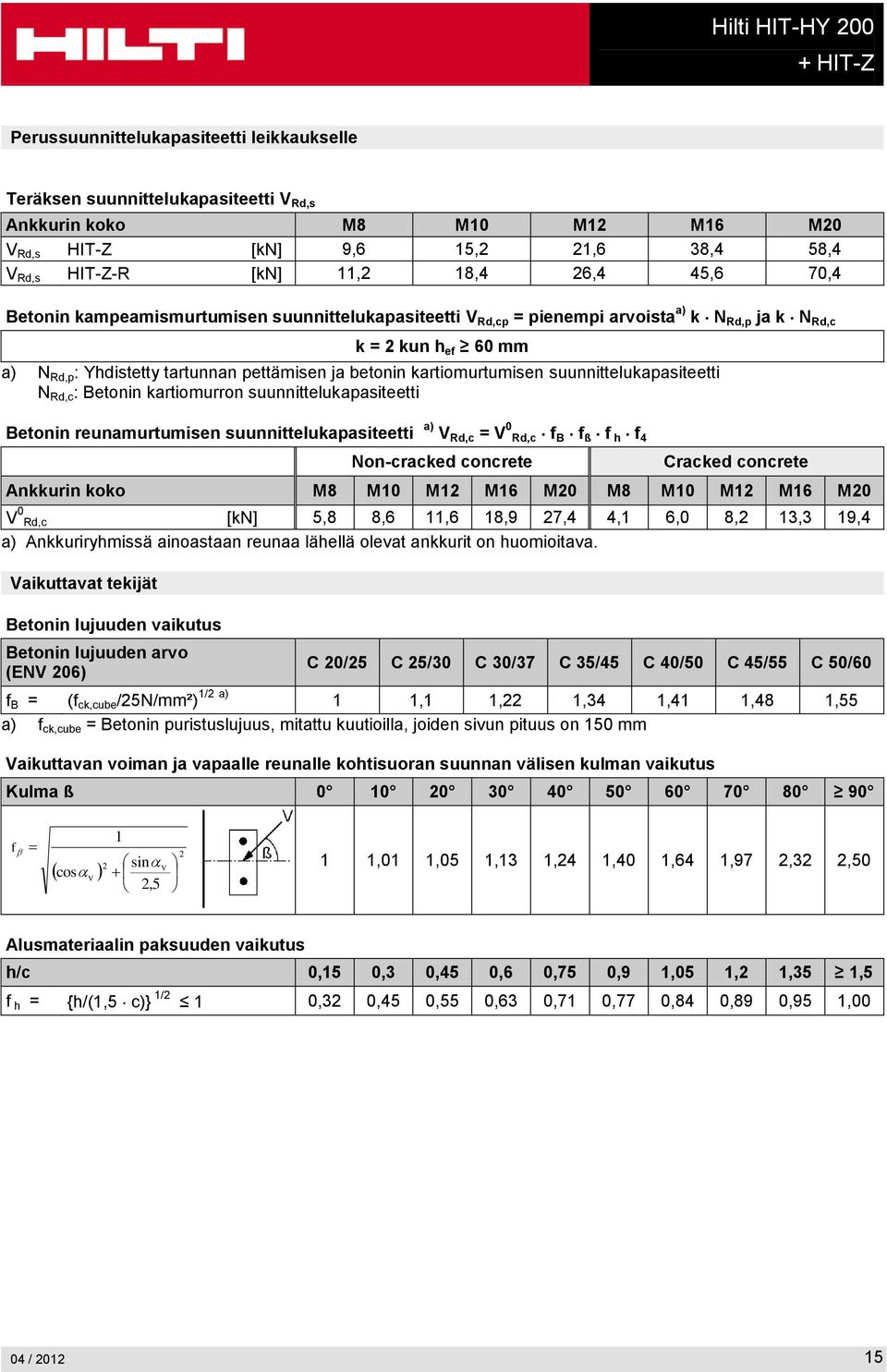

15 Perussuunnittelukapasiteetti leikkaukselle Teräksen suunnittelukapasiteetti V Rd,s V Rd,s HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 V Rd,s HIT-Z-R [kn] 11,2 18,4 26,4 45,6 70,4 Betonin kampeamismurtumisen suunnittelukapasiteetti V Rd,cp = pienempi arvoista a) k N Rd,p ja k N Rd,c k = 2 kun h ef 60 mm a) N Rd,p : Yhdistetty tartunnan pettämisen ja betonin kartiomurtumisen suunnittelukapasiteetti N Rd,c : Betonin kartiomurron suunnittelukapasiteetti Betonin reunamurtumisen suunnittelukapasiteetti a) V Rd,c = V 0 Rd,c f B f ß f h f 4 Non-cracked concrete Cracked concrete M8 M10 M12 M16 M20 V 0 Rd,c [kn] 5,8 8,6 11,6 18,9 27,4 4,1 6,0 8,2 13,3 19,4 a) Ankkuriryhmissä ainoastaan reunaa lähellä olevat ankkurit on huomioitava. Vaikuttavat tekijät Betonin lujuuden vaikutus Betonin lujuuden arvo (ENV 206) C 20/25 C 25/30 C 30/37 C 35/45 C 40/50 C 45/55 C 50/60 f B = (f ck,cube /25N/mm²) 1/2 a) 1 1,1 1,22 1,34 1,41 1,48 1,55 a) f ck,cube = Betonin puristuslujuus, mitattu kuutioilla, joiden sivun pituus on 150 mm Vaikuttavan voiman ja vapaalle reunalle kohtisuoran suunnan välisen kulman vaikutus Kulma ß f cos V sin V 2,5 1 1,01 1,05 1,13 1,24 1,40 1,64 1,97 2,32 2,50 Alusmateriaalin paksuuden vaikutus h/c 0,15 0,3 0,45 0,6 0,75 0,9 1,05 1,2 1,35 1,5 f h = {h/(1,5 c)} 1/2 1 0,32 0,45 0,55 0,63 0,71 0,77 0,84 0,89 0,95 1,00 04 /

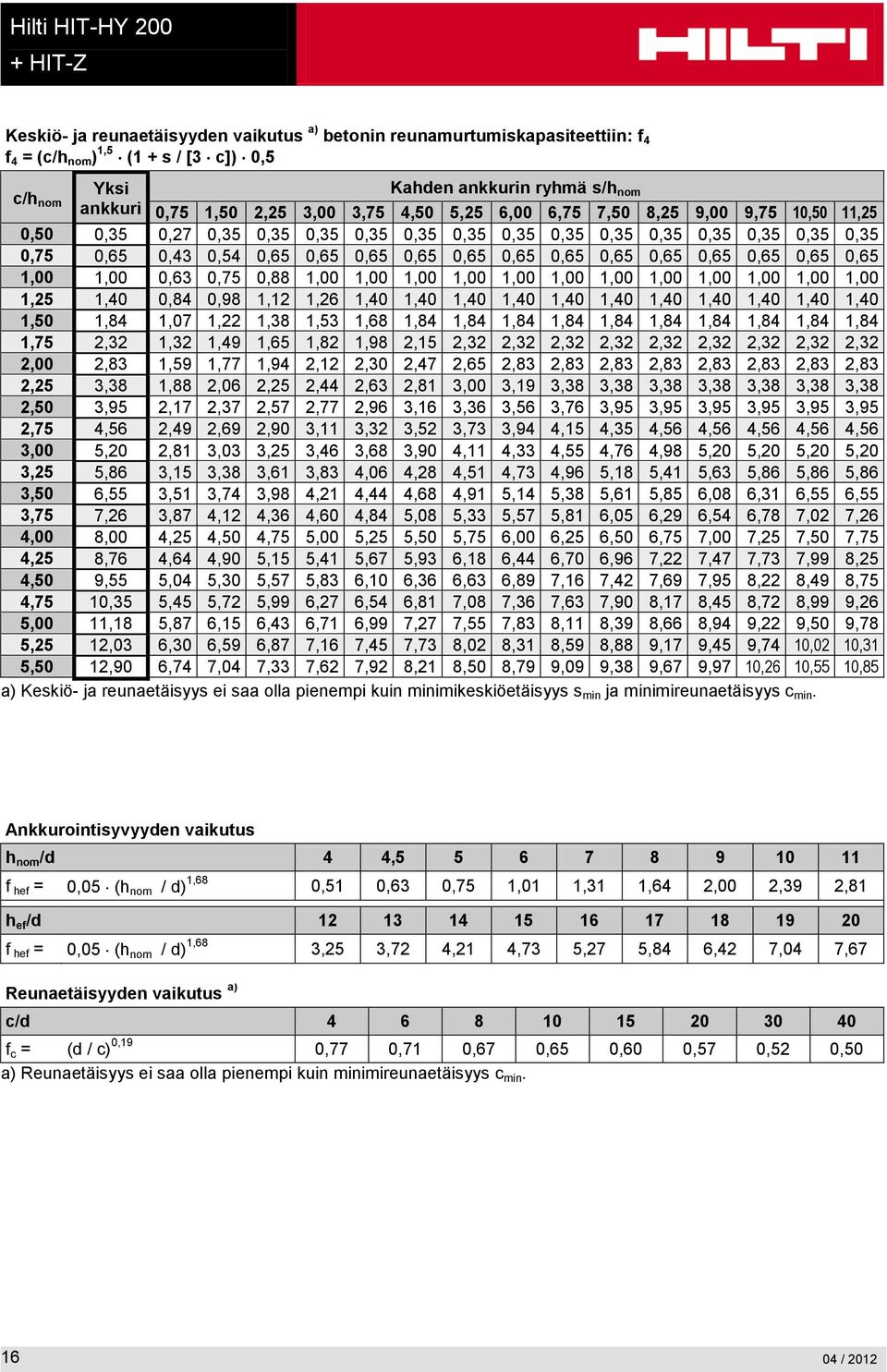

16 Keskiö- ja reunaetäisyyden vaikutus a) betonin reunamurtumiskapasiteettiin: f 4 f 4 = (c/h nom ) 1,5 (1 + s / [3 c]) 0,5 c/h nom Yksi ankkuri Kahden ankkurin ryhmä s/h nom 0,75 1,50 2,25 3,00 3,75 4,50 5,25 6,00 6,75 7,50 8,25 9,00 9,75 10,50 11,25 0,50 0,35 0,27 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,35 0,75 0,65 0,43 0,54 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 0,65 1,00 1,00 0,63 0,75 0,88 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 1,25 1,40 0,84 0,98 1,12 1,26 1,40 1,40 1,40 1,40 1,40 1,40 1,40 1,40 1,40 1,40 1,40 1,50 1,84 1,07 1,22 1,38 1,53 1,68 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,84 1,75 2,32 1,32 1,49 1,65 1,82 1,98 2,15 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,32 2,00 2,83 1,59 1,77 1,94 2,12 2,30 2,47 2,65 2,83 2,83 2,83 2,83 2,83 2,83 2,83 2,83 2,25 3,38 1,88 2,06 2,25 2,44 2,63 2,81 3,00 3,19 3,38 3,38 3,38 3,38 3,38 3,38 3,38 2,50 3,95 2,17 2,37 2,57 2,77 2,96 3,16 3,36 3,56 3,76 3,95 3,95 3,95 3,95 3,95 3,95 2,75 4,56 2,49 2,69 2,90 3,11 3,32 3,52 3,73 3,94 4,15 4,35 4,56 4,56 4,56 4,56 4,56 3,00 5,20 2,81 3,03 3,25 3,46 3,68 3,90 4,11 4,33 4,55 4,76 4,98 5,20 5,20 5,20 5,20 3,25 5,86 3,15 3,38 3,61 3,83 4,06 4,28 4,51 4,73 4,96 5,18 5,41 5,63 5,86 5,86 5,86 3,50 6,55 3,51 3,74 3,98 4,21 4,44 4,68 4,91 5,14 5,38 5,61 5,85 6,08 6,31 6,55 6,55 3,75 7,26 3,87 4,12 4,36 4,60 4,84 5,08 5,33 5,57 5,81 6,05 6,29 6,54 6,78 7,02 7,26 4,00 8,00 4,25 4,50 4,75 5,00 5,25 5,50 5,75 6,00 6,25 6,50 6,75 7,00 7,25 7,50 7,75 4,25 8,76 4,64 4,90 5,15 5,41 5,67 5,93 6,18 6,44 6,70 6,96 7,22 7,47 7,73 7,99 8,25 4,50 9,55 5,04 5,30 5,57 5,83 6,10 6,36 6,63 6,89 7,16 7,42 7,69 7,95 8,22 8,49 8,75 4,75 10,35 5,45 5,72 5,99 6,27 6,54 6,81 7,08 7,36 7,63 7,90 8,17 8,45 8,72 8,99 9,26 5,00 11,18 5,87 6,15 6,43 6,71 6,99 7,27 7,55 7,83 8,11 8,39 8,66 8,94 9,22 9,50 9,78 5,25 12,03 6,30 6,59 6,87 7,16 7,45 7,73 8,02 8,31 8,59 8,88 9,17 9,45 9,74 10,02 10,31 5,50 12,90 6,74 7,04 7,33 7,62 7,92 8,21 8,50 8,79 9,09 9,38 9,67 9,97 10,26 10,55 10,85 a) Keskiö- ja reunaetäisyys ei saa olla pienempi kuin minimikeskiöetäisyys s min ja minimireunaetäisyys c min. Ankkurointisyvyyden vaikutus h nom /d 4 4, f hef = 0,05 (h nom / d) 1,68 0,51 0,63 0,75 1,01 1,31 1,64 2,00 2,39 2,81 h ef /d f hef = 0,05 (h nom / d) 1,68 3,25 3,72 4,21 4,73 5,27 5,84 6,42 7,04 7,67 Reunaetäisyyden vaikutus a) c/d f c = (d / c) 0,19 0,77 0,71 0,67 0,65 0,60 0,57 0,52 0,50 a) Reunaetäisyys ei saa olla pienempi kuin minimireunaetäisyys c min / 2012

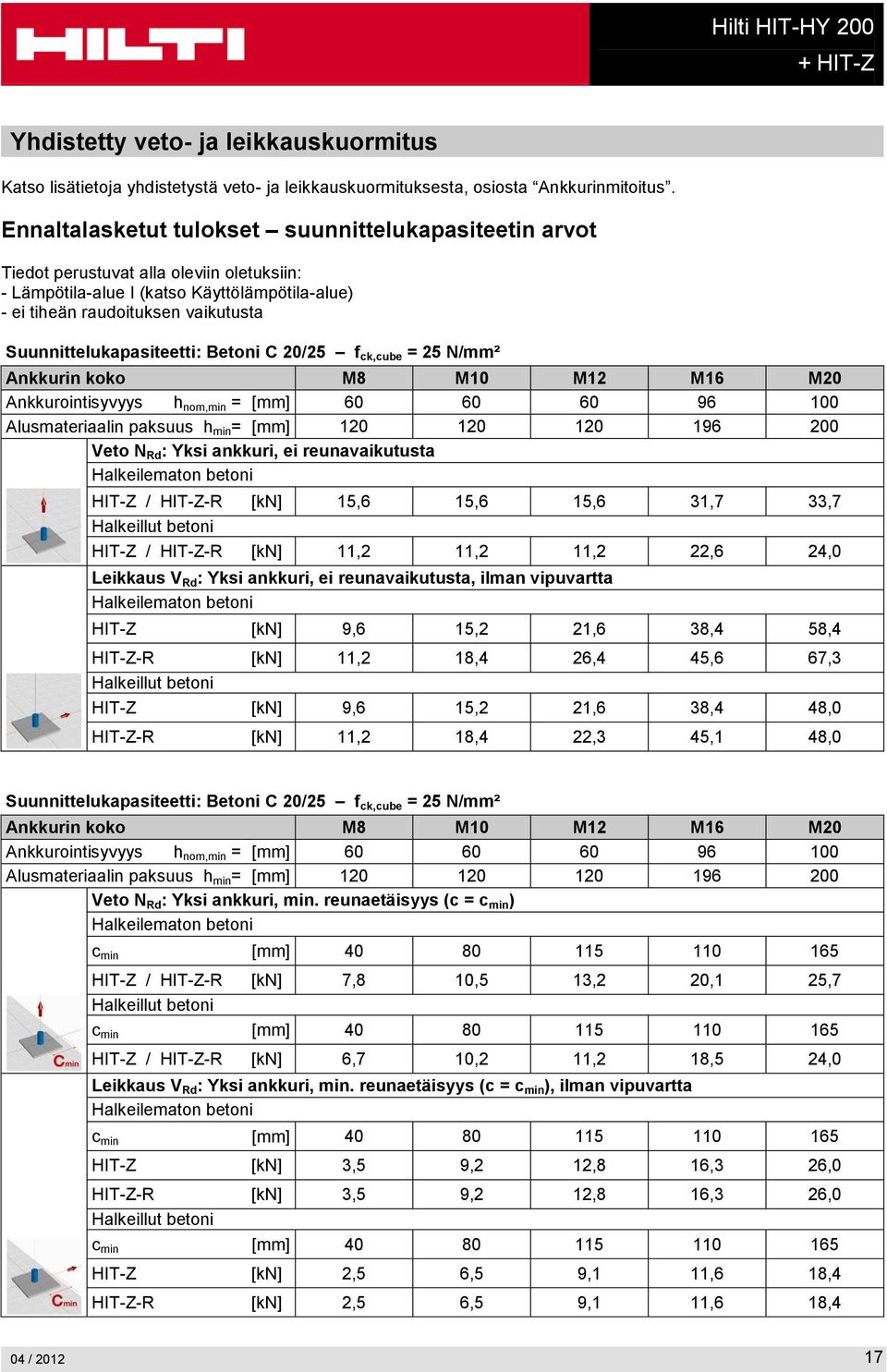

17 Yhdistetty veto- ja leikkauskuormitus Katso lisätietoja yhdistetystä veto- ja leikkauskuormituksesta, osiosta Ankkurinmitoitus. Ennaltalasketut tulokset suunnittelukapasiteetin arvot Tiedot perustuvat alla oleviin oletuksiin: - Lämpötila-alue I (katso Käyttölämpötila-alue) - ei tiheän raudoituksen vaikutusta Suunnittelukapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,min = [mm] Alusmateriaalin paksuus h min = [mm] Veto N Rd : Yksi ankkuri, ei reunavaikutusta HIT-Z / HIT-Z-R [kn] 15,6 15,6 15,6 31,7 33,7 HIT-Z / HIT-Z-R [kn] 11,2 11,2 11,2 22,6 24,0 Leikkaus V Rd : Yksi ankkuri, ei reunavaikutusta, ilman vipuvartta HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 HIT-Z-R [kn] 11,2 18,4 26,4 45,6 67,3 HIT-Z [kn] 9,6 15,2 21,6 38,4 48,0 HIT-Z-R [kn] 11,2 18,4 22,3 45,1 48,0 Suunnittelukapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,min = [mm] Alusmateriaalin paksuus h min = [mm] Veto N Rd : Yksi ankkuri, min. reunaetäisyys (c = c min ) c min [mm] HIT-Z / HIT-Z-R [kn] 7,8 10,5 13,2 20,1 25,7 c min [mm] HIT-Z / HIT-Z-R [kn] 6,7 10,2 11,2 18,5 24,0 Leikkaus V Rd : Yksi ankkuri, min. reunaetäisyys (c = c min ), ilman vipuvartta c min [mm] HIT-Z [kn] 3,5 9,2 12,8 16,3 26,0 HIT-Z-R [kn] 3,5 9,2 12,8 16,3 26,0 c min [mm] HIT-Z [kn] 2,5 6,5 9,1 11,6 18,4 HIT-Z-R [kn] 2,5 6,5 9,1 11,6 18,4 04 /

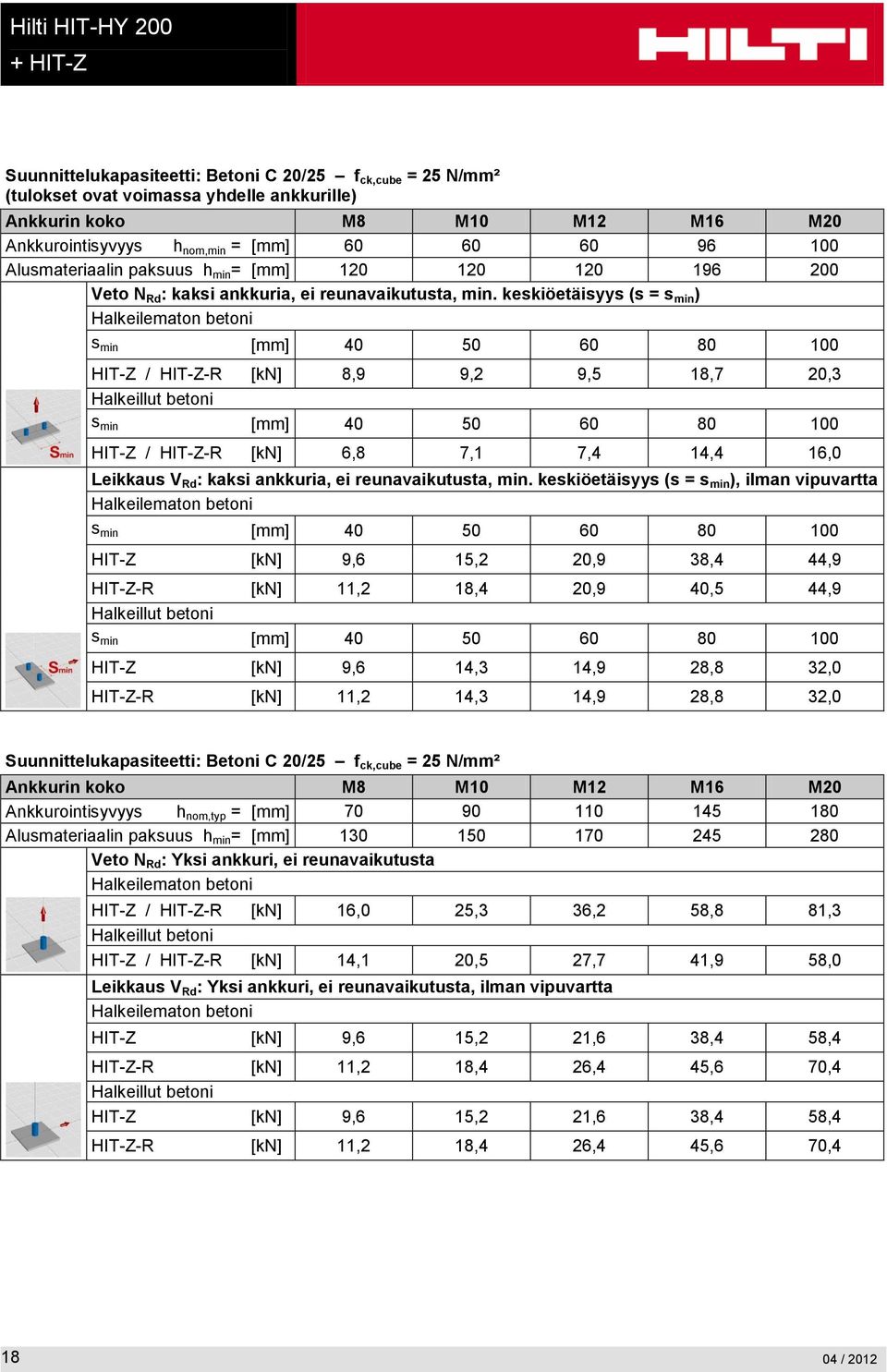

18 Suunnittelukapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm² (tulokset ovat voimassa yhdelle ankkurille) Ankkurointisyvyys h nom,min = [mm] Alusmateriaalin paksuus h min = [mm] Veto N Rd : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ) HIT-Z / HIT-Z-R [kn] 8,9 9,2 9,5 18,7 20,3 HIT-Z / HIT-Z-R [kn] 6,8 7,1 7,4 14,4 16,0 Leikkaus V Rd : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), ilman vipuvartta HIT-Z [kn] 9,6 15,2 20,9 38,4 44,9 HIT-Z-R [kn] 11,2 18,4 20,9 40,5 44,9 HIT-Z [kn] 9,6 14,3 14,9 28,8 32,0 HIT-Z-R [kn] 11,2 14,3 14,9 28,8 32,0 Suunnittelukapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,typ = [mm] Alusmateriaalin paksuus h min = [mm] Veto N Rd : Yksi ankkuri, ei reunavaikutusta HIT-Z / HIT-Z-R [kn] 16,0 25,3 36,2 58,8 81,3 HIT-Z / HIT-Z-R [kn] 14,1 20,5 27,7 41,9 58,0 Leikkaus V Rd : Yksi ankkuri, ei reunavaikutusta, ilman vipuvartta HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 HIT-Z-R [kn] 11,2 18,4 26,4 45,6 70,4 HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 HIT-Z-R [kn] 11,2 18,4 26,4 45,6 70, / 2012

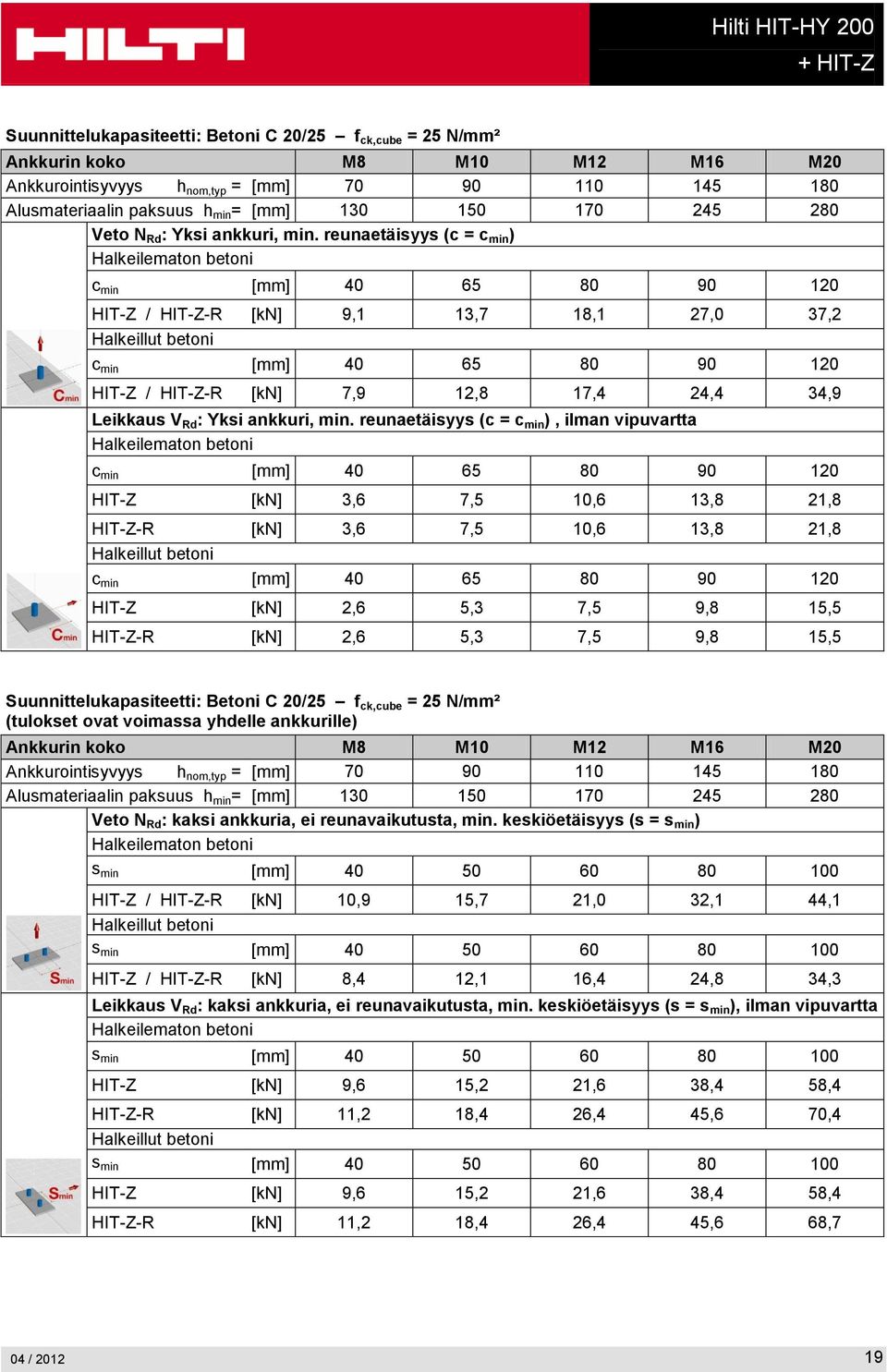

19 Suunnittelukapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,typ = [mm] Alusmateriaalin paksuus h min = [mm] Veto N Rd : Yksi ankkuri, min. reunaetäisyys (c = c min ) c min [mm] HIT-Z / HIT-Z-R [kn] 9,1 13,7 18,1 27,0 37,2 c min [mm] HIT-Z / HIT-Z-R [kn] 7,9 12,8 17,4 24,4 34,9 Leikkaus V Rd : Yksi ankkuri, min. reunaetäisyys (c = c min ), ilman vipuvartta c min [mm] HIT-Z [kn] 3,6 7,5 10,6 13,8 21,8 HIT-Z-R [kn] 3,6 7,5 10,6 13,8 21,8 c min [mm] HIT-Z [kn] 2,6 5,3 7,5 9,8 15,5 HIT-Z-R [kn] 2,6 5,3 7,5 9,8 15,5 Suunnittelukapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm² (tulokset ovat voimassa yhdelle ankkurille) Ankkurointisyvyys h nom,typ = [mm] Alusmateriaalin paksuus h min = [mm] Veto N Rd : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ) HIT-Z / HIT-Z-R [kn] 10,9 15,7 21,0 32,1 44,1 HIT-Z / HIT-Z-R [kn] 8,4 12,1 16,4 24,8 34,3 Leikkaus V Rd : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), ilman vipuvartta HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 HIT-Z-R [kn] 11,2 18,4 26,4 45,6 70,4 HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 HIT-Z-R [kn] 11,2 18,4 26,4 45,6 68,7 04 /

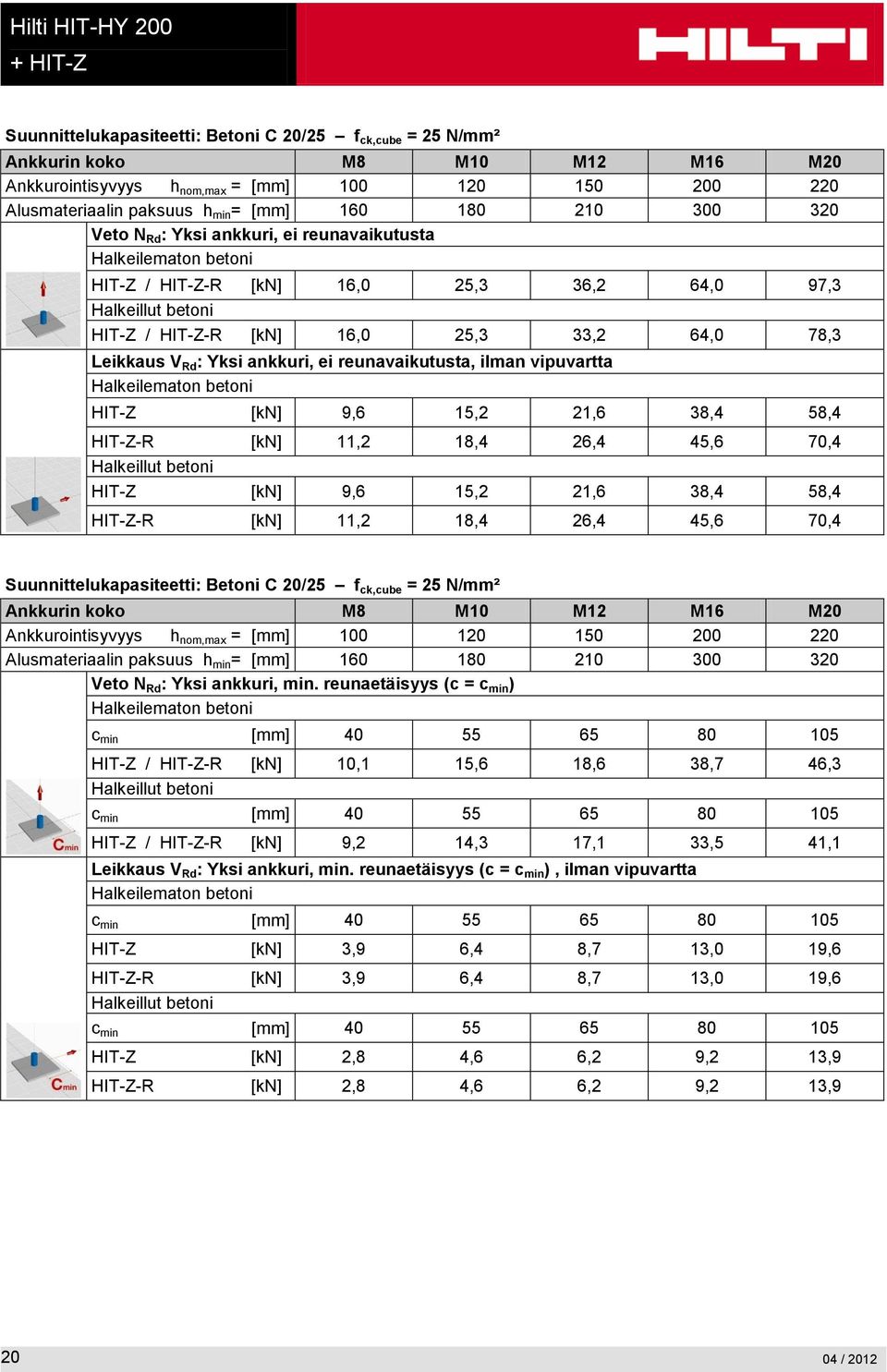

20 Suunnittelukapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,max = [mm] Alusmateriaalin paksuus h min = [mm] Veto N Rd : Yksi ankkuri, ei reunavaikutusta HIT-Z / HIT-Z-R [kn] 16,0 25,3 36,2 64,0 97,3 HIT-Z / HIT-Z-R [kn] 16,0 25,3 33,2 64,0 78,3 Leikkaus V Rd : Yksi ankkuri, ei reunavaikutusta, ilman vipuvartta HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 HIT-Z-R [kn] 11,2 18,4 26,4 45,6 70,4 HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 HIT-Z-R [kn] 11,2 18,4 26,4 45,6 70,4 Suunnittelukapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,max = [mm] Alusmateriaalin paksuus h min = [mm] Veto N Rd : Yksi ankkuri, min. reunaetäisyys (c = c min ) c min [mm] HIT-Z / HIT-Z-R [kn] 10,1 15,6 18,6 38,7 46,3 c min [mm] HIT-Z / HIT-Z-R [kn] 9,2 14,3 17,1 33,5 41,1 Leikkaus V Rd : Yksi ankkuri, min. reunaetäisyys (c = c min ), ilman vipuvartta c min [mm] HIT-Z [kn] 3,9 6,4 8,7 13,0 19,6 HIT-Z-R [kn] 3,9 6,4 8,7 13,0 19,6 c min [mm] HIT-Z [kn] 2,8 4,6 6,2 9,2 13,9 HIT-Z-R [kn] 2,8 4,6 6,2 9,2 13, / 2012

21 Suunnittelukapasiteetti: Betoni C 20/25 f ck,cube = 25 N/mm² (tulokset ovat voimassa yhdelle ankkurille) Ankkurointisyvyys h nom,max = [mm] Alusmateriaalin paksuus h min = [mm] Veto N Rd : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ) HIT-Z / HIT-Z-R [kn] 11,5 17,2 20,6 44,0 57,9 HIT-Z / HIT-Z-R [kn] 10,5 15,8 18,9 38,5 45,1 Leikkaus V Rd : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), ilman vipuvartta HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 HIT-Z-R [kn] 11,2 18,4 26,4 45,6 70,4 HIT-Z [kn] 9,6 15,2 21,6 38,4 58,4 HIT-Z-R [kn] 11,2 18,4 26,4 45,6 70,4 04 /

22 Ennaltalasketut tulokset sallitut kuormitukset Tiedot perustuvat alla oleviin oletuksiin: - Lämpötila-alue I (katso Käyttölämpötila-alue) - ei tiheän raudoituksen vaikutusta Sallitut kuormitukset: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,min = [mm] Alusmateriaalin paksuus h min = [mm] Veto N rec : Yksi ankkuri, ei reunavaikutusta HIT-Z / HIT-Z-R [kn] 11,2 11,2 11,2 22,6 24,0 HIT-Z / HIT-Z-R [kn] 8,0 8,0 8,0 16,1 17,1 Leikkaus V rec : Yksi ankkuri, ei reunavaikutusta, ilman vipuvartta HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 HIT-Z-R [kn] 8,0 13,1 18,9 32,6 48,1 HIT-Z [kn] 6,9 10,9 15,4 27,4 34,3 HIT-Z-R [kn] 8,0 13,1 15,9 32,2 34,3 Käytetty osavarmuuskerroin sallituille kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä. Sallitut kuormitukset: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,min = [mm] Alusmateriaalin paksuus h min = [mm] Veto N rec : Yksi ankkuri, min. reunaetäisyys (c = c min ) c min [mm] HIT-Z / HIT-Z-R [kn] 5,6 7,5 9,4 14,3 18,4 c min [mm] HIT-Z / HIT-Z-R [kn] 4,8 7,3 8,0 13,2 17,1 Leikkaus V rec : Yksi ankkuri, min. reunaetäisyys (c = c min ), ilman vipuvartta c min [mm] HIT-Z [kn] 2,5 6,5 9,1 11,7 18,6 HIT-Z-R [kn] 2,5 6,5 9,1 11,7 18,6 c min [mm] HIT-Z [kn] 1,8 4,6 6,5 8,3 13,2 HIT-Z-R [kn] 1,8 4,6 6,5 8,3 13,2 Käytetty osavarmuuskerroin sallituille kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä / 2012

23 Sallitut kuormitukset: Betoni C 20/25 f ck,cube = 25 N/mm² (tulokset ovat voimassa yhdelle ankkurille) Ankkurointisyvyys h nom,min = [mm] Alusmateriaalin paksuus h min = [mm] Veto N rec : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ) HIT-Z / HIT-Z-R [kn] 6,4 6,6 6,8 13,3 14,5 HIT-Z / HIT-Z-R [kn] 4,9 5,1 5,3 10,3 11,4 Leikkaus V rec : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), ilman vipuvartta HIT-Z [kn] 6,9 10,9 14,9 27,4 32,1 HIT-Z-R [kn] 8,0 13,1 14,9 28,9 32,1 HIT-Z [kn] 6,9 10,2 10,6 20,6 22,9 HIT-Z-R [kn] 8,0 10,2 10,6 20,6 22,9 Käytetty osavarmuuskerroin sallituille kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä. Sallitut kuormitukset: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,typ = [mm] Alusmateriaalin paksuus h min = [mm] Veto N rec : Yksi ankkuri, ei reunavaikutusta HIT-Z / HIT-Z-R [kn] 11,4 18,1 25,9 42,0 58,1 HIT-Z / HIT-Z-R [kn] 10,0 14,6 19,8 29,9 41,4 Leikkaus V rec : Yksi ankkuri, ei reunavaikutusta, ilman vipuvartta HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 HIT-Z-R [kn] 8,0 13,1 18,9 32,6 50,3 HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 HIT-Z-R [kn] 8,0 13,1 18,9 32,6 50,3 Käytetty osavarmuuskerroin sallituille kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä. 04 /

24 Sallitut kuormitukset: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,typ = [mm] Alusmateriaalin paksuus h min = [mm] Veto N rec : Yksi ankkuri, min. reunaetäisyys (c = c min ) c min [mm] HIT-Z / HIT-Z-R [kn] 6,5 9,8 13,0 19,3 26,6 c min [mm] HIT-Z / HIT-Z-R [kn] 5,6 9,2 12,4 17,4 24,9 Leikkaus V rec : Yksi ankkuri, min. reunaetäisyys (c = c min ), ilman vipuvartta c min [mm] HIT-Z [kn] 2,6 5,4 7,5 9,9 15,6 HIT-Z-R [kn] 2,6 5,4 7,5 9,9 15,6 c min [mm] HIT-Z [kn] 1,8 3,8 5,3 7,0 11,0 HIT-Z-R [kn] 1,8 3,8 5,3 7,0 11,0 Käytetty osavarmuuskerroin sallituille kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä Sallitut kuormitukset: Betoni C 20/25 f ck,cube = 25 N/mm² (tulokset ovat voimassa yhdelle ankkurille) Ankkurointisyvyys h nom,typ = [mm] Alusmateriaalin paksuus h min = [mm] Veto N rec : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ) HIT-Z / HIT-Z-R [kn] 7,8 11,2 15,0 22,9 31,5 HIT-Z / HIT-Z-R [kn] 6,0 8,7 11,7 17,7 24,5 Leikkaus V rec : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), ilman vipuvartta HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 HIT-Z-R [kn] 8,0 13,1 18,9 32,6 50,3 HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 HIT-Z-R [kn] 8,0 13,1 18,9 32,6 49,1 Käytetty osavarmuuskerroin sallituille kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä / 2012

25 Sallitut kuormitukset: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,max = [mm] Alusmateriaalin paksuus h min = [mm] Veto N rec : Yksi ankkuri, ei reunavaikutusta HIT-Z / HIT-Z-R [kn] 11,4 18,1 25,9 45,7 69,5 HIT-Z / HIT-Z-R [kn] 11,4 18,1 23,7 45,7 55,9 Leikkaus V rec : Yksi ankkuri, ei reunavaikutusta, ilman vipuvartta HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 HIT-Z-R [kn] 8,0 13,1 18,9 32,6 50,3 HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 HIT-Z-R [kn] 8,0 13,1 18,9 32,6 50,3 Käytetty osavarmuuskerroin sallituille kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä. Sallitut kuormitukset: Betoni C 20/25 f ck,cube = 25 N/mm² Ankkurointisyvyys h nom,max = [mm] Alusmateriaalin paksuus h min = [mm] Veto N rec : Yksi ankkuri, min. reunaetäisyys (c = c min ) c min [mm] HIT-Z / HIT-Z-R [kn] 7,2 11,2 13,3 27,7 33,0 c min [mm] HIT-Z / HIT-Z-R [kn] 6,6 10,2 12,2 24,0 29,3 Leikkaus V rec : Yksi ankkuri, min. reunaetäisyys (c = c min ), ilman vipuvartta c min [mm] HIT-Z [kn] 2,8 4,6 6,2 9,3 14,0 HIT-Z-R [kn] 2,8 4,6 6,2 9,3 14,0 c min [mm] HIT-Z [kn] 2,0 3,3 4,4 6,6 9,9 HIT-Z-R [kn] 2,0 3,3 4,4 6,6 9,9 Käytetty osavarmuuskerroin sallituille kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä. 04 /

26 Sallitut kuormitukset: Betoni C 20/25 f ck,cube = 25 N/mm² (tulokset ovat voimassa yhdelle ankkurille) Ankkurointisyvyys h nom,max = [mm] Alusmateriaalin paksuus h min = [mm] Veto N rec : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ) HIT-Z / HIT-Z-R [kn] 8,2 12,3 14,7 31,4 41,3 HIT-Z / HIT-Z-R [kn] 7,5 11,3 13,5 27,5 32,2 Leikkaus V rec : kaksi ankkuria, ei reunavaikutusta, min. keskiöetäisyys (s = s min ), ilman vipuvartta HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 HIT-Z-R [kn] 8,0 13,1 18,9 32,6 50,3 HIT-Z [kn] 6,9 10,9 15,4 27,4 41,7 HIT-Z-R [kn] 8,0 13,1 18,9 32,6 50,3 Käytetty osavarmuuskerroin sallituille kuormituksille = 1,4. Käytetty osavarmuuskerroin riippuu kuormituksen tyypistä ja on otettava kansallisista säännöksistä / 2012
