1 TUOTELUETTELO Päivitetty tuotevalintaopas takakannessa! UUTUUS MUKANA KUVASTOSSA! UUDET RASKAAN SARJAN SORMAT LIEBIG -ANKKURIt! kiinnitys-, LVIja sähkötarvikkeet

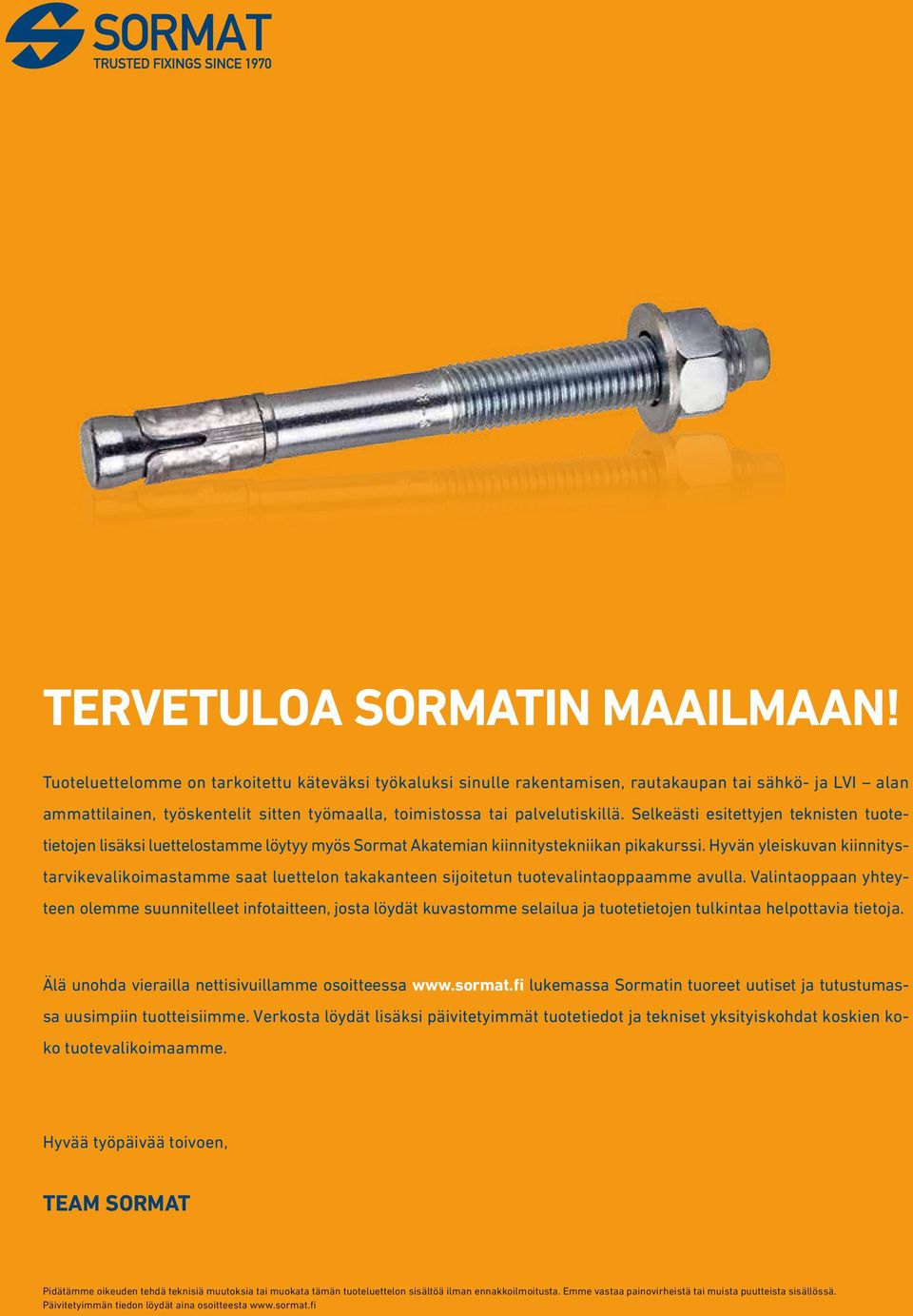

2 TERVETULOA SORMATIN MAAILMAAN! Tuoteluettelomme on tarkoitettu käteväksi työkaluksi sinulle rakentamisen, rautakaupan tai sähkö- ja LVI alan ammattilainen, työskentelit sitten työmaalla, toimistossa tai palvelutiskillä. Selkeästi esitettyjen teknisten tuotetietojen lisäksi luettelostamme löytyy myös Sormat Akatemian kiinnitystekniikan pikakurssi. Hyvän yleiskuvan kiinnitystarvikevalikoimastamme saat luettelon takakanteen sijoitetun tuotevalintaoppaamme avulla. Valintaoppaan yhteyteen olemme suunnitelleet infotaitteen, josta löydät kuvastomme selailua ja tuote tietojen tulkintaa helpottavia tietoja. Älä unohda vierailla nettisivuillamme osoitteessa lukemassa Sormatin tuoreet uutiset ja tutustumassa uusimpiin tuotteisiimme. Verkosta löydät lisäksi päivitetyimmät tuotetiedot ja tekniset yksityiskohdat koskien koko tuotevalikoimaamme. Hyvää työpäivää toivoen, Team Sormat Pidätämme oikeuden tehdä teknisiä muutoksia tai muokata tämän tuoteluettelon sisältöä ilman ennakkoilmoitusta. Emme vastaa painovirheistä tai muista puutteista sisällössä. Päivitetyimmän tiedon löydät aina osoitteesta

3 KIINNITYSTEKNIIKAN PIKAKURSSI METALLIANKKURIT kiila-ankkurit lyöntiankkurit 28 messinkiankkurit pfg-ankkurit takakartioankkurit voima-ankkurit karmikiinnikkeet betoniruuvit KEMIALLISET kiinnikkeet injektointimassat kem. ankkuri kem. lyöntiampulli 82 vaarnat tulpat ja muut kevyet kiinnikkeet nailontulpat 87 listatulppa lyöntitulppa karmitulppa kevytbetonitulpat 95 kevytbetoniruuvi 94 eristetulppa levykiinnikkeet PORANTERÄT sds+ 108 sds max ASENNUSTYÖKALUT julkisivujärjestelmät matalaenergiakiinnike 112 runkokiinnike, puristushylsy 113 rappausverkon kiinnike putkipitimet vanteet KAAPELIKIINNIKKEET 119 johdinsiteet 119 sidelanka naulakiinnikkeet kaarikiinnikkeet 125 vasta- ja välivanteet rivikiinnikkeet 127 alumiinikiinnike tiivistetarvikkeet 128 holkkitiivisteet (polyamidi) 129 vastamutterit, sulkutulpat holkkitiivisteet (messinki) 133 vastamutterit,sulkutulpat suurennukset 138 muunnosmuhvit pienennykset tiivistekumit kalvotiivisteet IP-PAKKAUKSET Tuotevalintaopas takakansi

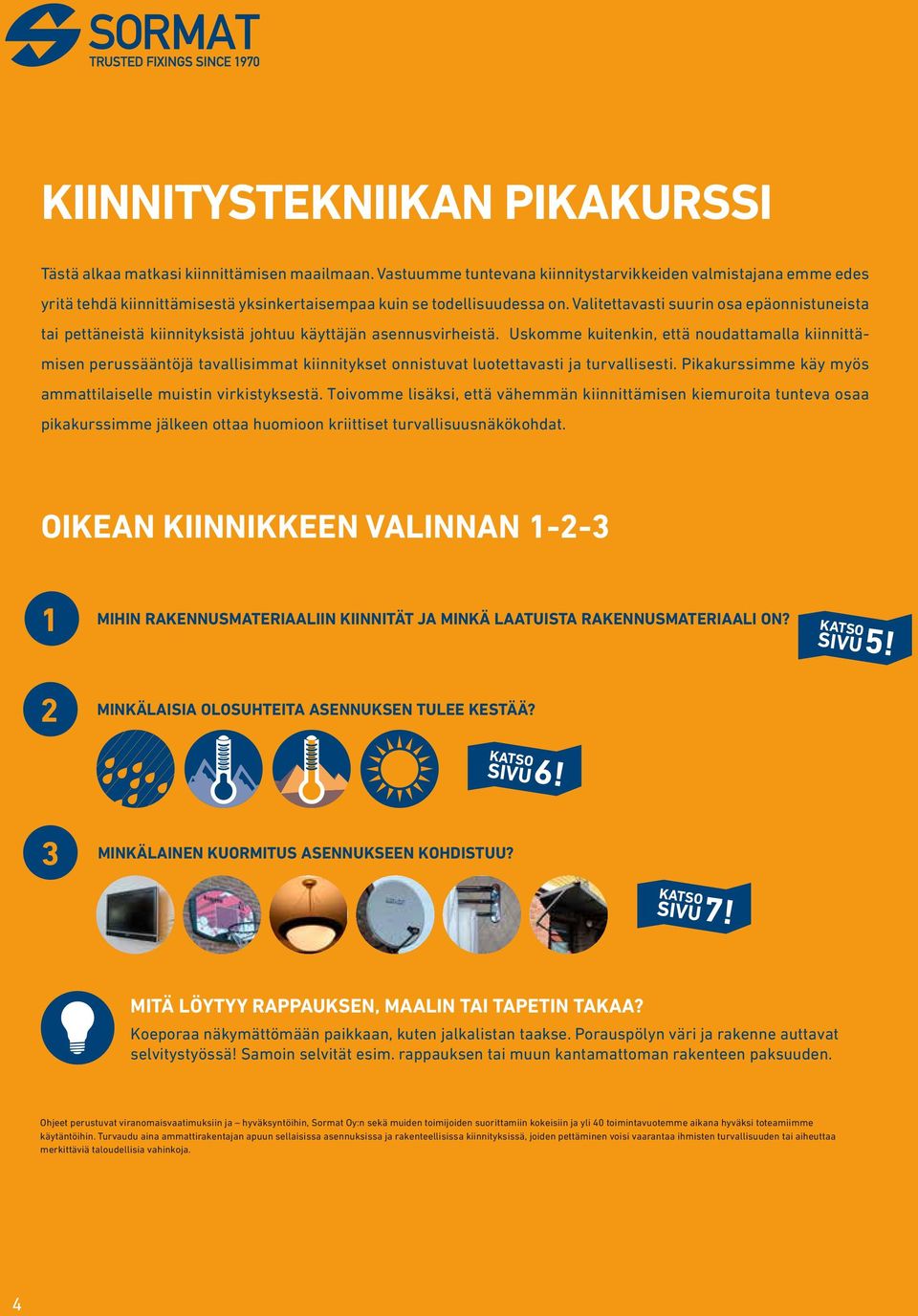

4 Kiinnitystekniikan pikakurssi Tästä alkaa matkasi kiinnittämisen maailmaan. Vastuumme tuntevana kiinnitystarvikkeiden valmistajana emme edes yritä tehdä kiinnittämisestä yksinkertaisempaa kuin se todellisuudessa on. Valitettavasti suurin osa epä onnistuneista tai pettäneistä kiinnityksistä johtuu käyttäjän asennusvirheistä. Uskomme kuitenkin, että noudattamalla kiinnittämisen perussääntöjä tavallisimmat kiinnitykset onnistuvat luotettavasti ja turvallisesti. Pikakurssimme käy myös ammattilaiselle muistin virkistyksestä. Toivomme lisäksi, että vähemmän kiinnittämisen kiemuroita tunteva osaa pikakurssimme jälkeen ottaa huomioon kriittiset turvallisuusnäkökohdat. Oikean kiinnikkeen valinnan Mihin rakennusmateriaaliin kiinnität ja minkä laatuista rakennusmateriaali on? sivu5! Katso 2 Minkälaisia olosuhteita asennuksen tulee kestää? sivu6! Katso 3 Minkälainen kuormitus asennukseen kohdistuu? sivu7! Katso Mitä löytyy rappauksen, maalin tai tapetin takaa? Koeporaa näkymättömään paikkaan, kuten jalkalistan taakse. Porauspölyn väri ja rakenne auttavat selvitystyössä! Samoin selvität esim. rappauksen tai muun kantamattoman rakenteen paksuuden. Ohjeet perustuvat viranomaisvaatimuksiin ja hyväksyntöihin, Sormat Oy:n sekä muiden toimijoiden suorittamiin kokeisiin ja yli 40 toimintavuotemme aikana hyväksi toteamiimme käytäntöihin. Turvaudu aina ammattirakentajan apuun sellaisissa asennuksissa ja rakenteellisissa kiinnityksissä, joiden pettäminen voisi vaarantaa ihmisten turvallisuuden tai aiheuttaa merkittäviä taloudellisia vahinkoja. 4

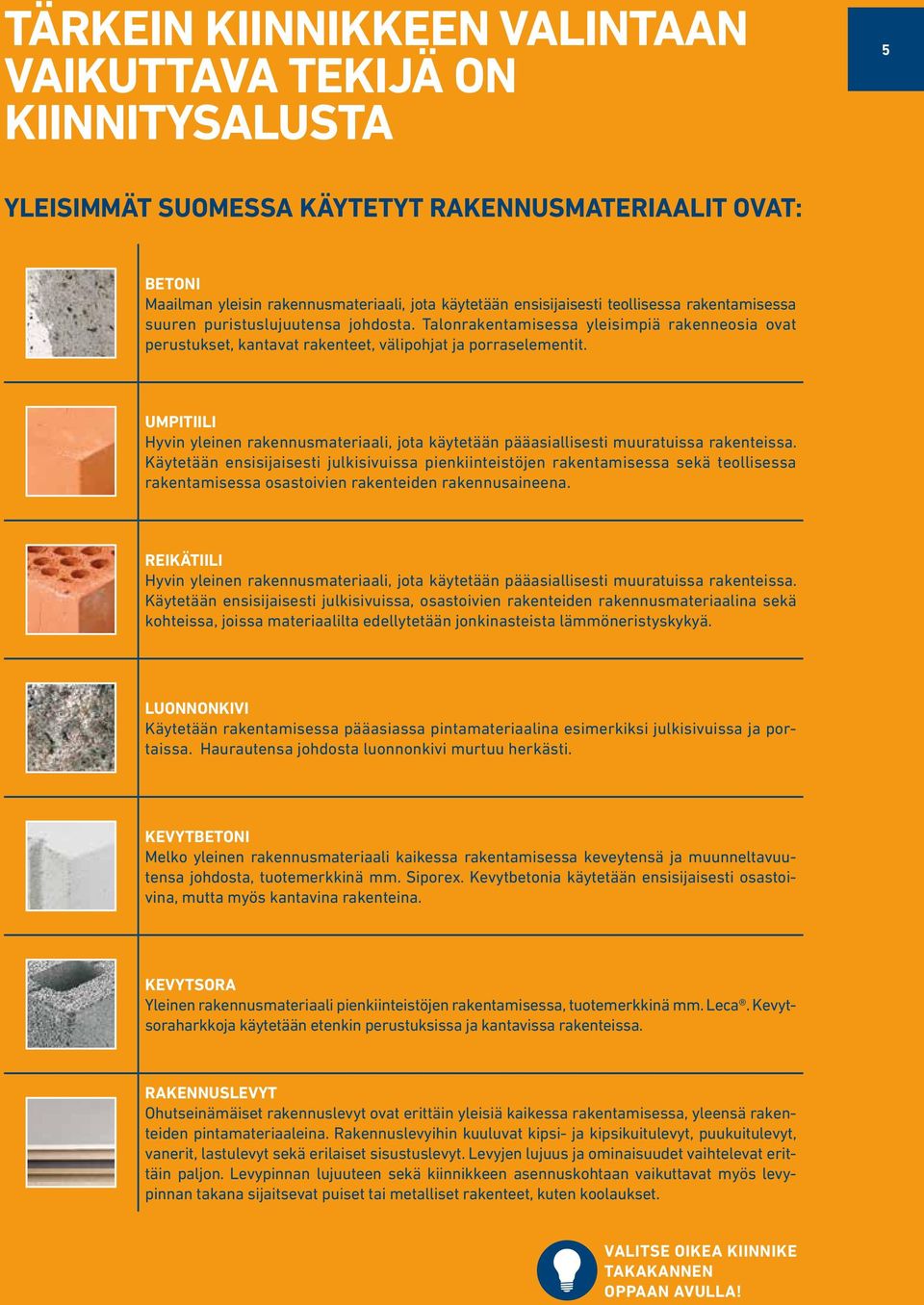

5 Tärkein kiinnikkeen valintaan vaikuttava tekijä on kiinnitysalusta 5 Yleisimmät Suomessa käytetyt rakennusmateriaalit ovat: BETONI Maailman yleisin rakennusmateriaali, jota käytetään ensisijaisesti teollisessa rakentamisessa suuren puristuslujuutensa johdosta. Talonrakentamisessa yleisimpiä rakenneosia ovat perustukset, kantavat rakenteet, välipohjat ja porraselementit. UMPITIILI Hyvin yleinen rakennusmateriaali, jota käytetään pääasiallisesti muuratuissa rakenteissa. Käytetään ensisijaisesti julkisivuissa pienkiinteistöjen rakentamisessa sekä teollisessa rakentamisessa osastoivien rakenteiden rakennusaineena. REIKÄTIILI Hyvin yleinen rakennusmateriaali, jota käytetään pääasiallisesti muuratuissa rakenteissa. Käytetään ensisijaisesti julkisivuissa, osastoivien rakenteiden rakennusmateriaalina sekä kohteissa, joissa materiaalilta edellytetään jonkinasteista lämmöneristyskykyä. LUONNONKIVI Käytetään rakentamisessa pääasiassa pintamateriaalina esimerkiksi julkisivuissa ja portaissa. Haurautensa johdosta luonnonkivi murtuu herkästi. KEVYTBETONI Melko yleinen rakennusmateriaali kaikessa rakentamisessa keveytensä ja muunneltavuutensa johdosta, tuotemerkkinä mm. Siporex. Kevytbetonia käytetään ensisijaisesti osasto i- vina, mutta myös kantavina rakenteina. KEVYTSORA Yleinen rakennusmateriaali pienkiinteistöjen rakentamisessa, tuotemerkkinä mm. Leca. Kevytsoraharkkoja käytetään etenkin perustuksissa ja kantavissa rakenteissa. RAKENNUSLEVYT Ohutseinämäiset rakennuslevyt ovat erittäin yleisiä kaikessa rakentamisessa, yleensä rakenteiden pintamateriaaleina. Rakennuslevyihin kuuluvat kipsi- ja kipsikuitulevyt, puukuitulevyt, vanerit, lastulevyt sekä erilaiset sisustuslevyt. Levyjen lujuus ja ominaisuudet vaihtelevat erittäin paljon. Levypinnan lujuuteen sekä kiinnikkeen asennuskohtaan vaikuttavat myös levypinnan takana sijaitsevat puiset tai metalliset rakenteet, kuten koolaukset. VALITSE OIKEA KIINNIKE TAKA KANNEN OPPAAN AVULLA!

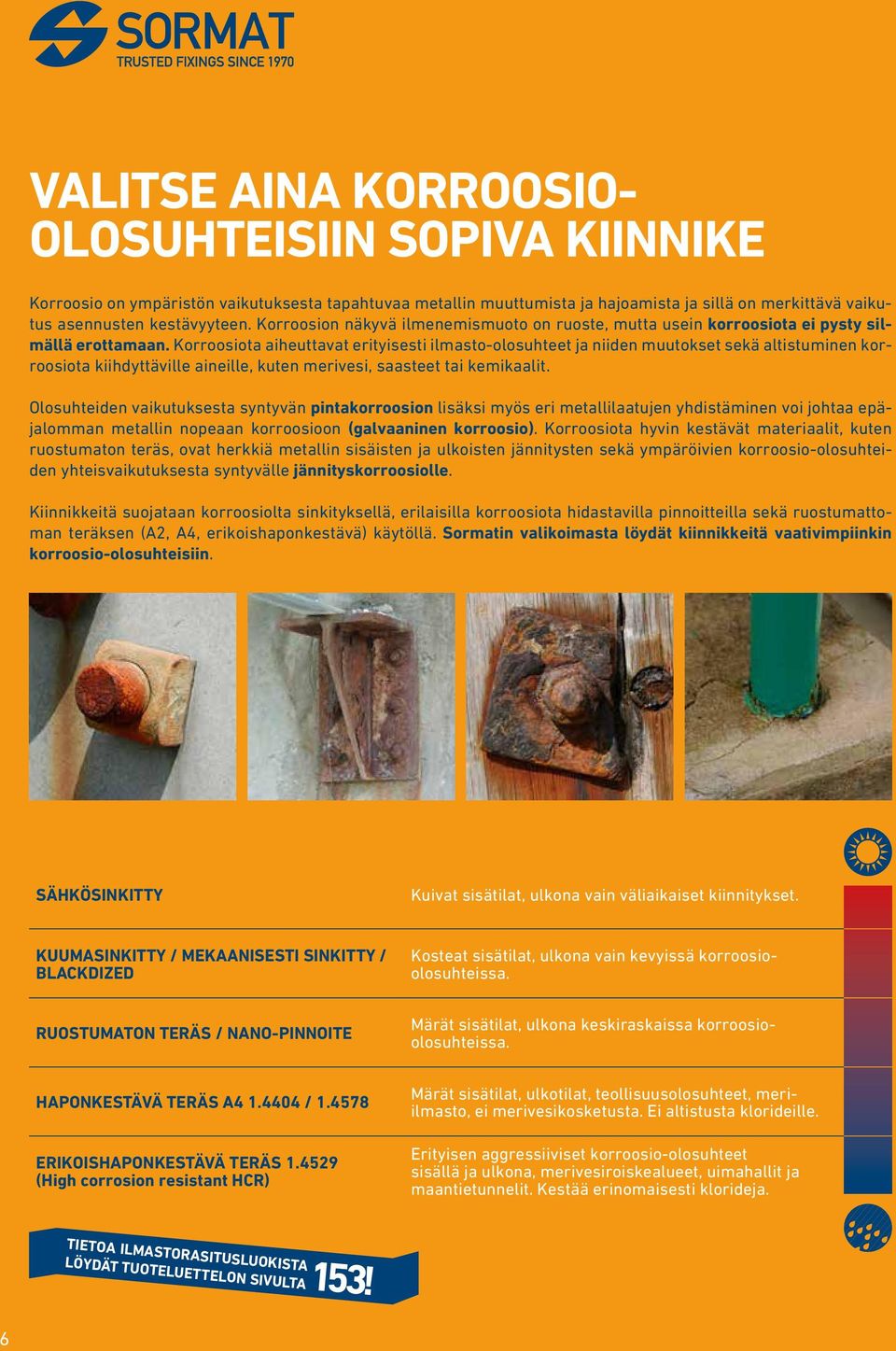

6 Valitse aina korroosioolosuhteisiin sopiva kiinnike Korroosio on ympäristön vaikutuksesta tapahtuvaa metallin muuttumista ja hajoamista ja sillä on merkittävä vaikutus asennusten kestävyyteen. Korroosion näkyvä ilmenemismuoto on ruoste, mutta usein korroosiota ei pysty silmällä erottamaan. Korroosiota aiheuttavat erityisesti ilmasto-olosuhteet ja niiden muutokset sekä altistuminen korroosiota kiihdyttäville aineille, kuten merivesi, saasteet tai kemikaalit. Olosuhteiden vaikutuksesta syntyvän pintakorroosion lisäksi myös eri metallilaatujen yhdistäminen voi johtaa epäjalomman metallin nopeaan korroosioon (galvaaninen korroosio). Korroosiota hyvin kestävät materiaalit, kuten ruostumaton teräs, ovat herkkiä metallin sisäisten ja ulkoisten jännitysten sekä ympäröivien korroosio-olosuhteiden yhteisvaikutuksesta syntyvälle jännityskorroosiolle. Kiinnikkeitä suojataan korroosiolta sinkityksellä, erilaisilla korroosiota hidastavilla pinnoitteilla sekä ruostumattoman teräksen (A2, A4, erikoishaponkestävä) käytöllä. Sormatin valikoimasta löydät kiinnikkeitä vaativimpiinkin korroosio-olosuhteisiin. Sähkösinkitty Kuivat sisätilat, ulkona vain väliaikaiset kiinnitykset. KUUMASINKITTY / MEKAANISESTI SINKITTY / BLACKDIZED Kosteat sisätilat, ulkona vain kevyissä korroosioolosuhteissa. RUOSTUMATON TERÄS / NANO-PINNOITE Märät sisätilat, ulkona keskiraskaissa korroosioolosuhteissa. Haponkestävä teräs A / Erikoishaponkestävä teräs (High corrosion resistant HCR) Märät sisätilat, ulkotilat, teollisuusolosuhteet, meriilmasto, ei merivesikosketusta. Ei altistusta klorideille. Erityisen aggressiiviset korroosio-olosuhteet sisällä ja ulkona, merivesiroiskealueet, uimahallit ja maantietunnelit. Kestää erinomaisesti klorideja. Tietoa ilmastorasitusluokista löydät tuoteluettelon sivulta153! 6

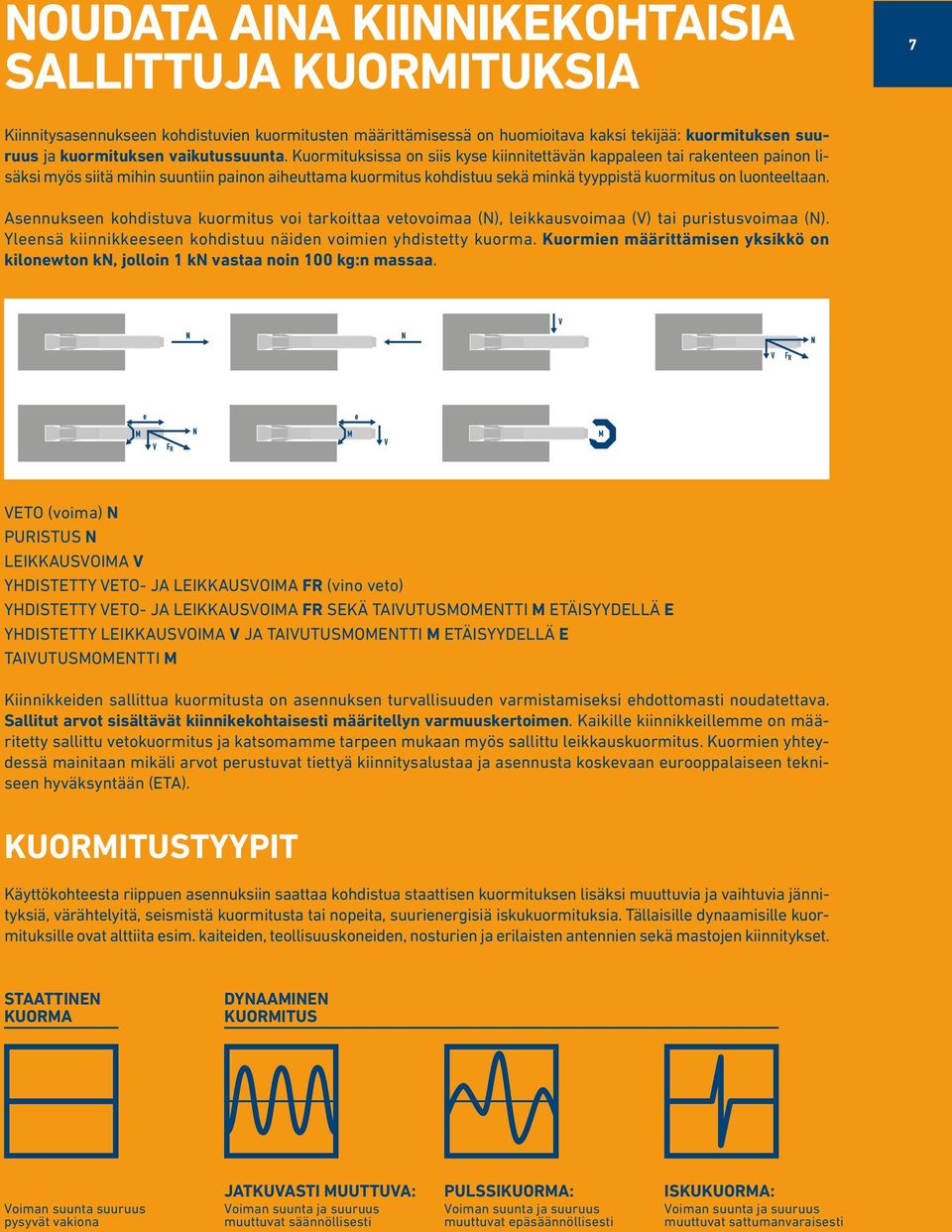

7 Noudata aina kiinnikekohtaisia sallittuja kuormituksia 7 Kiinnitysasennukseen kohdistuvien kuormitusten määrittämisessä on huomioitava kaksi tekijää: kuormituksen suuruus ja kuormituksen vaikutussuunta. Kuormituksissa on siis kyse kiinnitettävän kappaleen tai rakenteen painon lisäksi myös siitä mihin suuntiin painon aiheuttama kuormitus kohdistuu sekä minkä tyyppistä kuormitus on luonteeltaan. Asennukseen kohdistuva kuormitus voi tarkoittaa vetovoimaa (N), leikkausvoimaa (V) tai puristusvoimaa (N). Yleensä kiinnikkeeseen kohdistuu näiden voimien yhdistetty kuorma. Kuormien määrittämisen yksikkö on kilonewton kn, jolloin 1 kn vastaa noin 100 kg:n massaa. Veto (voima) N Puristus N Leikkausvoima V Yhdistetty veto- ja leikkausvoima FR (vino veto) Yhdistetty veto- ja leikkausvoima FR sekä taivutusmomentti M etäisyydellä E Yhdistetty leikkausvoima V ja taivutusmomentti M etäisyydellä E Taivutusmomentti M Kiinnikkeiden sallittua kuormitusta on asennuksen turvallisuuden varmistamiseksi ehdottomasti noudatettava. Sallitut arvot sisältävät kiinnikekohtaisesti määritellyn varmuuskertoimen. Kaikille kiinnikkeillemme on määritetty sallittu vetokuormitus ja katsomamme tarpeen mukaan myös sallittu leikkauskuormitus. Kuormien yhteydessä mainitaan mikäli arvot perustuvat tiettyä kiinnitysalustaa ja asennusta koskevaan eurooppalaiseen tekniseen hyväksyntään (ETA). Kuormitustyypit Käyttökohteesta riippuen asennuksiin saattaa kohdistua staattisen kuormituksen lisäksi muuttuvia ja vaihtuvia jännityksiä, värähtelyitä, seismistä kuormitusta tai nopeita, suurienergisiä iskukuormituksia. Tällaisille dynaamisille kuormituksille ovat alttiita esim. kaiteiden, teollisuuskoneiden, nosturien ja erilaisten antennien sekä mastojen kiinnitykset. Staattinen kuorma Dynaaminen kuormitus Voiman suunta suuruus pysyvät vakiona Jatkuvasti muuttuva: Voiman suunta ja suuruus muuttuvat säännöllisesti Pulssikuorma: Voiman suunta ja suuruus muuttuvat epäsäännöllisesti Iskukuorma: Voiman suunta ja suuruus muuttuvat sattumanvaraisesti

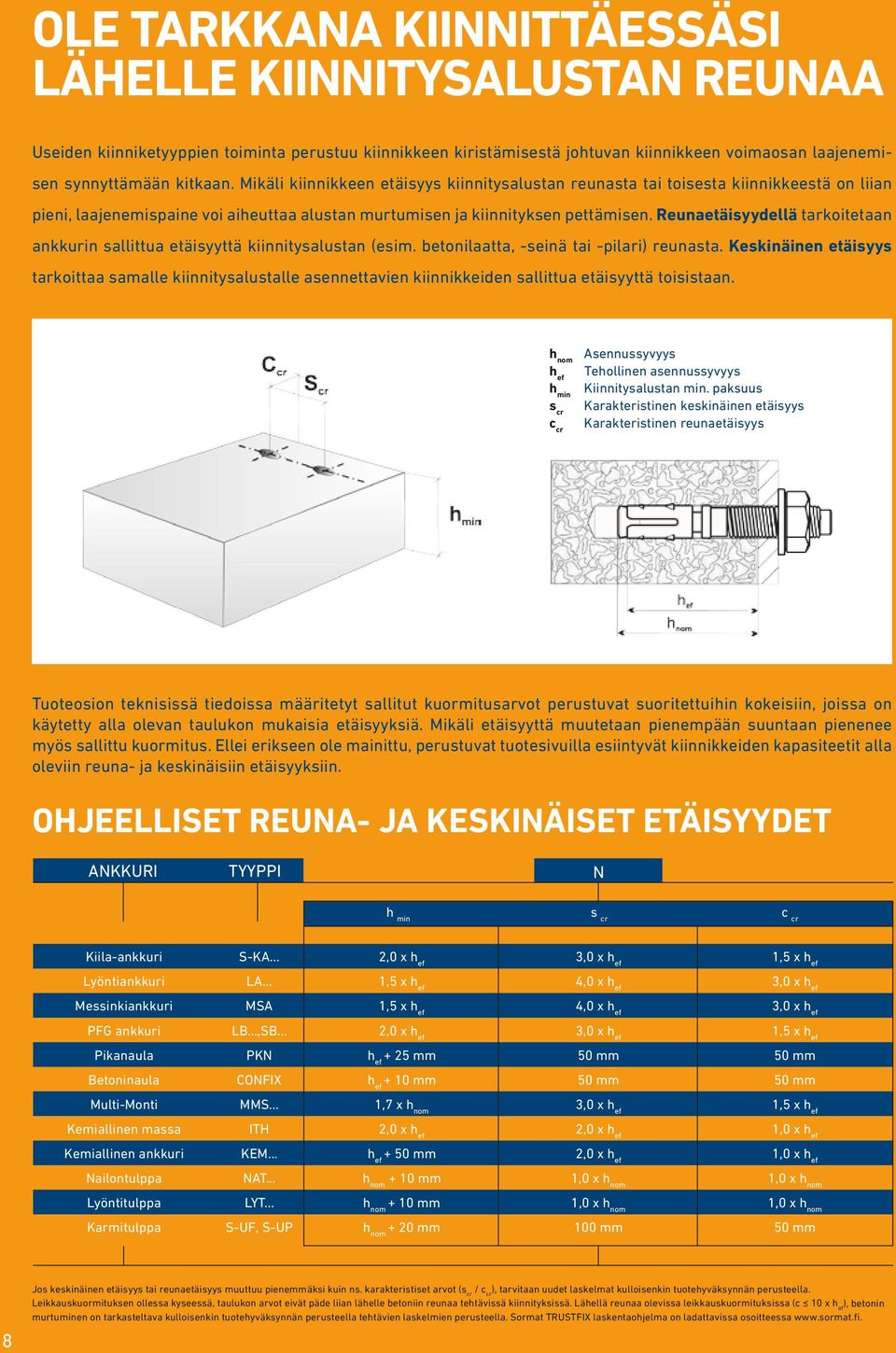

8 Ole tarkkana kiinnittäessäsi lähelle kiinnitysalustan reunaa Useiden kiinniketyyppien toiminta perustuu kiinnikkeen kiristämisestä johtuvan kiinnikkeen voimaosan laajenemisen synnyttämään kitkaan. Mikäli kiinnikkeen etäisyys kiinnitysalustan reunasta tai toisesta kiinnikkeestä on liian pieni, laajenemispaine voi aiheuttaa alustan murtumisen ja kiinnityksen pettämisen. Reunaetäisyydellä tarkoitetaan ankkurin sallittua etäisyyttä kiinnitysalustan (esim. betonilaatta, -seinä tai -pilari) reunasta. Keskinäinen etäisyys tarkoittaa samalle kiinnitysalustalle asennettavien kiinnikkeiden sallittua etäisyyttä toisistaan. h nom Asennussyvyys h ef Tehollinen asennussyvyys h min Kiinnitysalustan min. paksuus s cr Karakteristinen keskinäinen etäisyys Karakteristinen reunaetäisyys c cr Tuoteosion teknisissä tiedoissa määritetyt sallitut kuormitusarvot perustuvat suoritettuihin kokeisiin, joissa on käytetty alla olevan taulukon mukaisia etäisyyksiä. Mikäli etäisyyttä muutetaan pienempään suuntaan pienenee myös sallittu kuormitus. Ellei erikseen ole mainittu, perustuvat tuotesivuilla esiintyvät kiinnikkeiden kapasiteetit alla oleviin reuna- ja keskinäisiin etäisyyksiin. OHJEELLISET REUNA- JA KESKINÄISET ETÄISYYDET ANKKURI TYYPPI N h min s cr c cr Kiila-ankkuri S-KA... 2,0 x h ef 3,0 x h ef 1,5 x h ef Lyöntiankkuri LA... 1,5 x h ef 4,0 x h ef 3,0 x h ef Messinkiankkuri MSA 1,5 x h ef 4,0 x h ef 3,0 x h ef PFG ankkuri LB...,SB... 2,0 x h ef 3,0 x h ef 1,5 x h ef Pikanaula PKN h ef + 25 mm 50 mm 50 mm Betoninaula CONFIX h ef + 10 mm 50 mm 50 mm Multi-Monti MMS... 1,7 x h nom 3,0 x h ef 1,5 x h ef Kemiallinen massa ITH 2,0 x h ef 2,0 x h ef 1,0 x h ef Kemiallinen ankkuri KEM... h ef + 50 mm 2,0 x h ef 1,0 x h ef Nailontulppa NAT... h nom + 10 mm 1,0 x h nom 1,0 x h nom Lyöntitulppa LYT... h nom + 10 mm 1,0 x h nom 1,0 x h nom Karmitulppa S-UF, S-UP h nom + 20 mm 100 mm 50 mm 8 Jos keskinäinen etäisyys tai reunaetäisyys muuttuu pienemmäksi kuin ns. karakteristiset arvot (s cr / c cr ), tarvitaan uudet laskelmat kulloisenkin tuotehyväksynnän perusteella. Leikkauskuormituksen ollessa kyseessä, taulukon arvot eivät päde liian lähelle betoniin reunaa tehtävissä kiinnityksissä. Lähellä reunaa olevissa leikkauskuormituksissa (c 10 x h ef ), betonin murtuminen on tarkasteltava kulloisenkin tuotehyväksynnän perusteella tehtävien laskelmien perusteella. Sormat TRUSTFIX laskentaohjelma on ladattavissa osoitteessa

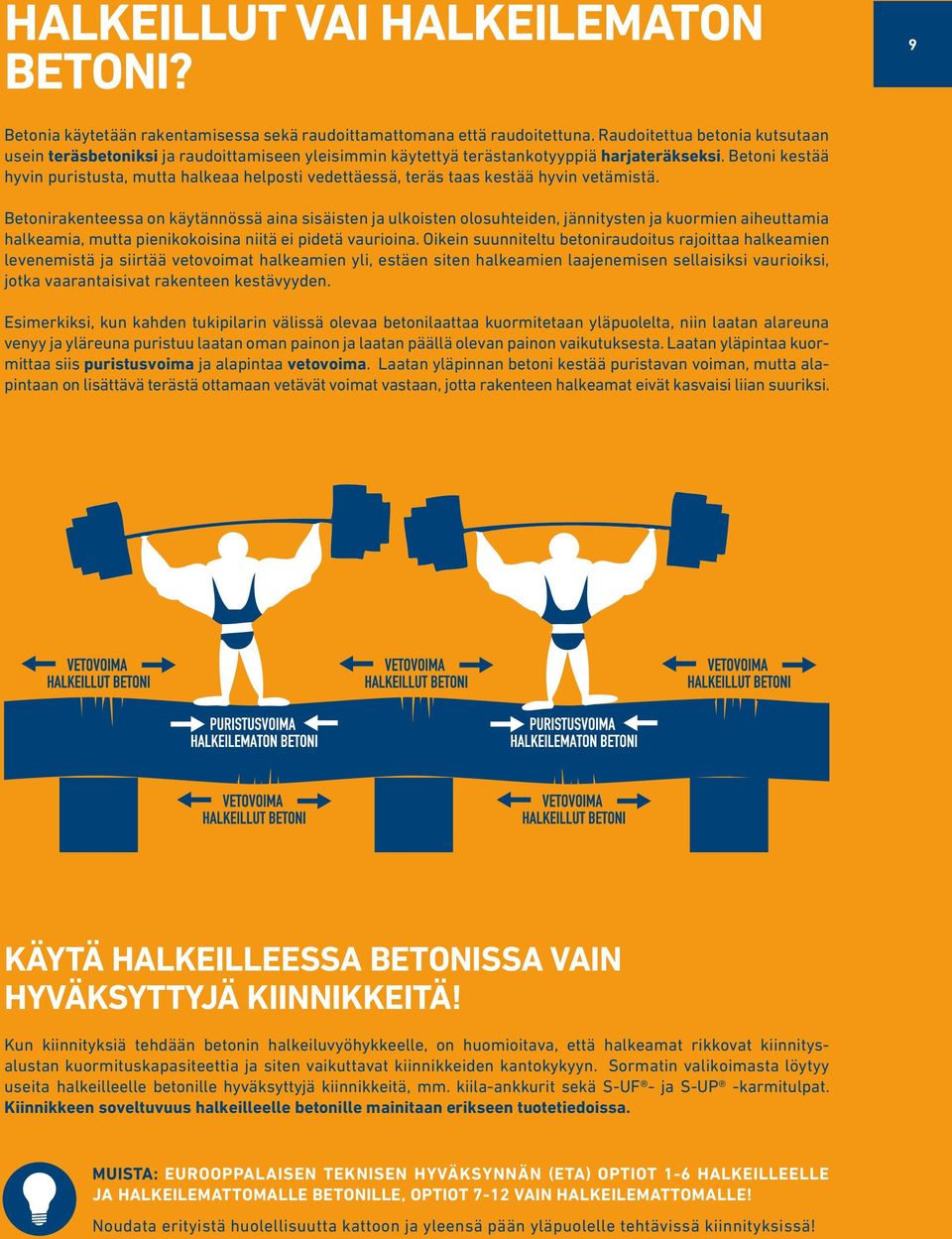

9 Halkeillut vai halkeilematon betoni? 9 Betonia käytetään rakentamisessa sekä raudoittamattomana että raudoitettuna. Raudoitettua betonia kutsutaan usein teräsbetoniksi ja raudoittamiseen yleisimmin käytettyä terästankotyyppiä harjateräkseksi. Betoni kestää hyvin puristusta, mutta halkeaa helposti vedettäessä, teräs taas kestää hyvin vetämistä. Betonirakenteessa on käytännössä aina sisäisten ja ulkoisten olosuhteiden, jännitysten ja kuormien aiheuttamia halkeamia, mutta pienikokoisina niitä ei pidetä vaurioina. Oikein suunniteltu betoniraudoitus rajoittaa halkeamien levenemistä ja siirtää vetovoimat halkeamien yli, estäen siten halkeamien laajenemisen sellaisiksi vaurioiksi, jotka vaarantaisivat rakenteen kestävyyden. Esimerkiksi, kun kahden tukipilarin välissä olevaa betonilaattaa kuormitetaan yläpuolelta, niin laatan alareuna venyy ja yläreuna puristuu laatan oman painon ja laatan päällä olevan painon vaikutuksesta. Laatan yläpintaa kuormittaa siis puristusvoima ja alapintaa vetovoima. Laatan yläpinnan betoni kestää puristavan voiman, mutta alapintaan on lisättävä terästä ottamaan vetävät voimat vastaan, jotta rakenteen halkeamat eivät kasvaisi liian suuriksi. Käytä halkeilleessa betonissa vain hyväksyttyjä kiinnikkeitä! Kun kiinnityksiä tehdään betonin halkeiluvyöhykkeelle, on huomioitava, että halkeamat rikkovat kiinnitysalustan kuormituskapasiteettia ja siten vaikuttavat kiinnikkeiden kantokykyyn. Sormatin valikoimasta löytyy useita halkeilleelle betonille hyväksyttyjä kiinnikkeitä, mm. kiila-ankkurit sekä S-UF - ja S-UP -karmitulpat. Kiinnikkeen soveltuvuus halkeilleelle betonille mainitaan erikseen tuotetiedoissa. Muista: Eurooppalaisen teknisen hyväksynnän (ETA) optiot 1-6 halkeilleelle ja halkeilemattomalle betonille, optiot 7-12 vain halkeilemattomalle! Noudata erityistä huolellisuutta kattoon ja yleensä pään yläpuolelle tehtävissä kiinnityksissä!

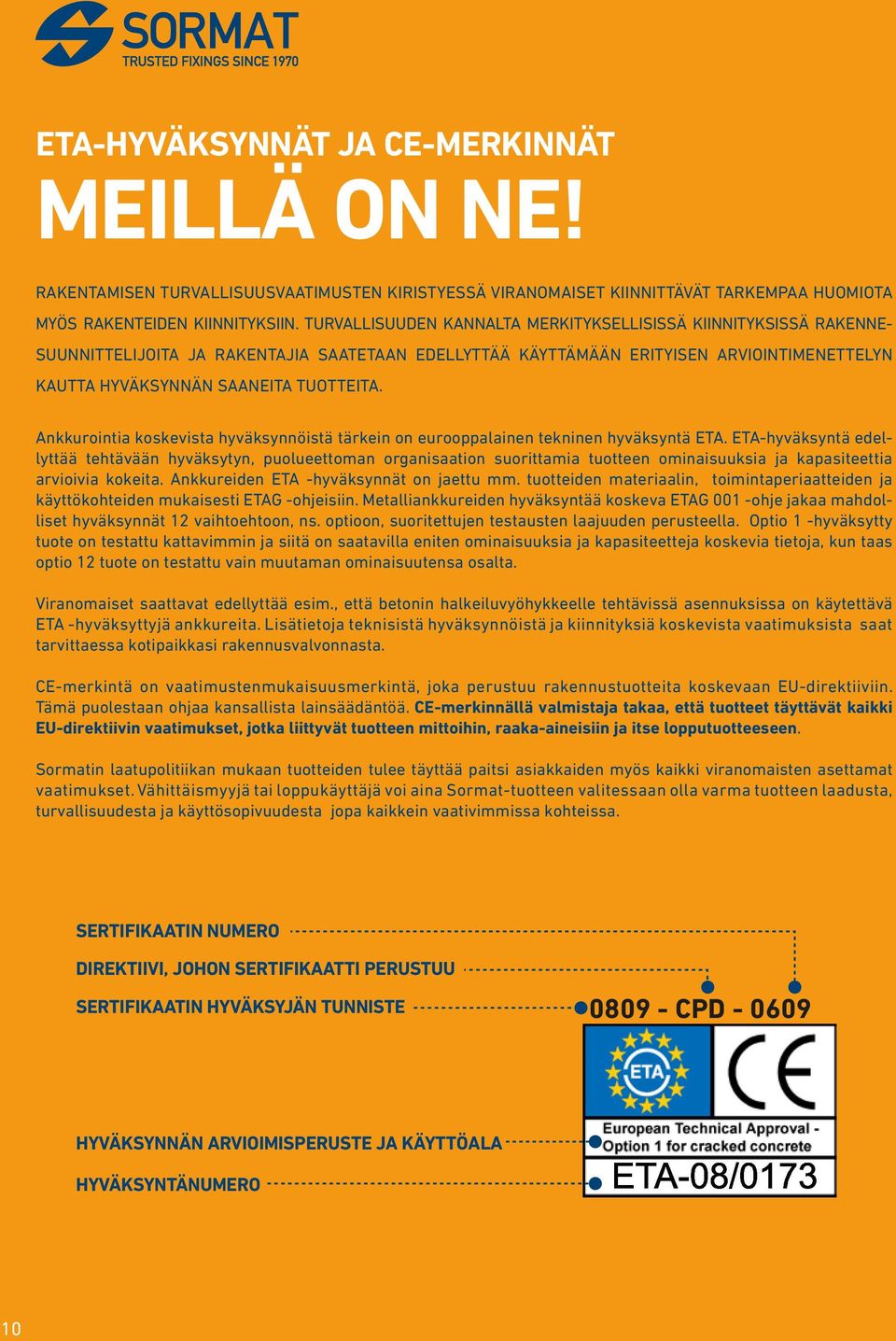

10 ETA-HYVÄKSYNNÄT JA CE-MERKINNÄT MEILLÄ ON NE! Rakentamisen turvallisuusvaatimusten kiristyessä viranomaiset kiinnittävät tarkempaa huomiota myös rakenteiden kiinnityksiin. Turvallisuuden kannalta merkityksellisissä kiinnityksissä RAKENNEsuunnittelijoita ja rakentajia saatetaan edellyttää käyttämään erityisen arviointimenettelyn kautta hyväksynnän saaneita tuotteita. Ankkurointia koskevista hyväksynnöistä tärkein on eurooppalainen tekninen hyväksyntä ETA. ETA-hyväksyntä edellyttää tehtävään hyväksytyn, puolueettoman organisaation suorittamia tuotteen ominaisuuksia ja kapasiteettia arvioivia kokeita. Ankkureiden ETA -hyväksynnät on jaettu mm. tuotteiden materiaalin, toimintaperiaatteiden ja käyttö kohteiden mukaisesti ETAG -ohjeisiin. Metalliankkureiden hyväksyntää koskeva ETAG 001 -ohje jakaa mahdolliset hyväksynnät 12 vaihtoehtoon, ns. optioon, suoritettujen testausten laajuuden perusteella. Optio 1 -hyväksytty tuote on testattu kattavimmin ja siitä on saatavilla eniten ominaisuuksia ja kapasiteetteja koskevia tietoja, kun taas optio 12 tuote on testattu vain muutaman ominaisuutensa osalta. Viranomaiset saattavat edellyttää esim., että betonin halkeiluvyöhykkeelle tehtävissä asennuksissa on käytettävä ETA -hyväksyttyjä ankkureita. Lisätietoja teknisistä hyväksynnöistä ja kiinnityksiä koskevista vaatimuksista saat tarvittaessa kotipaikkasi rakennusvalvonnasta. CE-merkintä on vaatimustenmukaisuusmerkintä, joka perustuu rakennustuotteita koskevaan EU-direktiiviin. Tämä puolestaan ohjaa kansallista lainsäädäntöä. CE-merkinnällä valmistaja takaa, että tuotteet täyttävät kaikki EU-direktiivin vaatimukset, jotka liittyvät tuotteen mittoihin, raaka-aineisiin ja itse lopputuotteeseen. Sormatin laatupolitiikan mukaan tuotteiden tulee täyttää paitsi asiakkaiden myös kaikki viranomaisten asettamat vaatimukset. Vähittäismyyjä tai loppukäyttäjä voi aina Sormat-tuotteen valitessaan olla varma tuotteen laadusta, turvallisuudesta ja käyttösopivuudesta jopa kaikkein vaativimmissa kohteissa. Sertifikaatin numero Direktiivi, johon sertifikaatti perustuu Sertifikaatin hyväksyjän tunniste CPD Hyväksynnän arvioimisperuste ja käyttöala Hyväksyntänumero 10

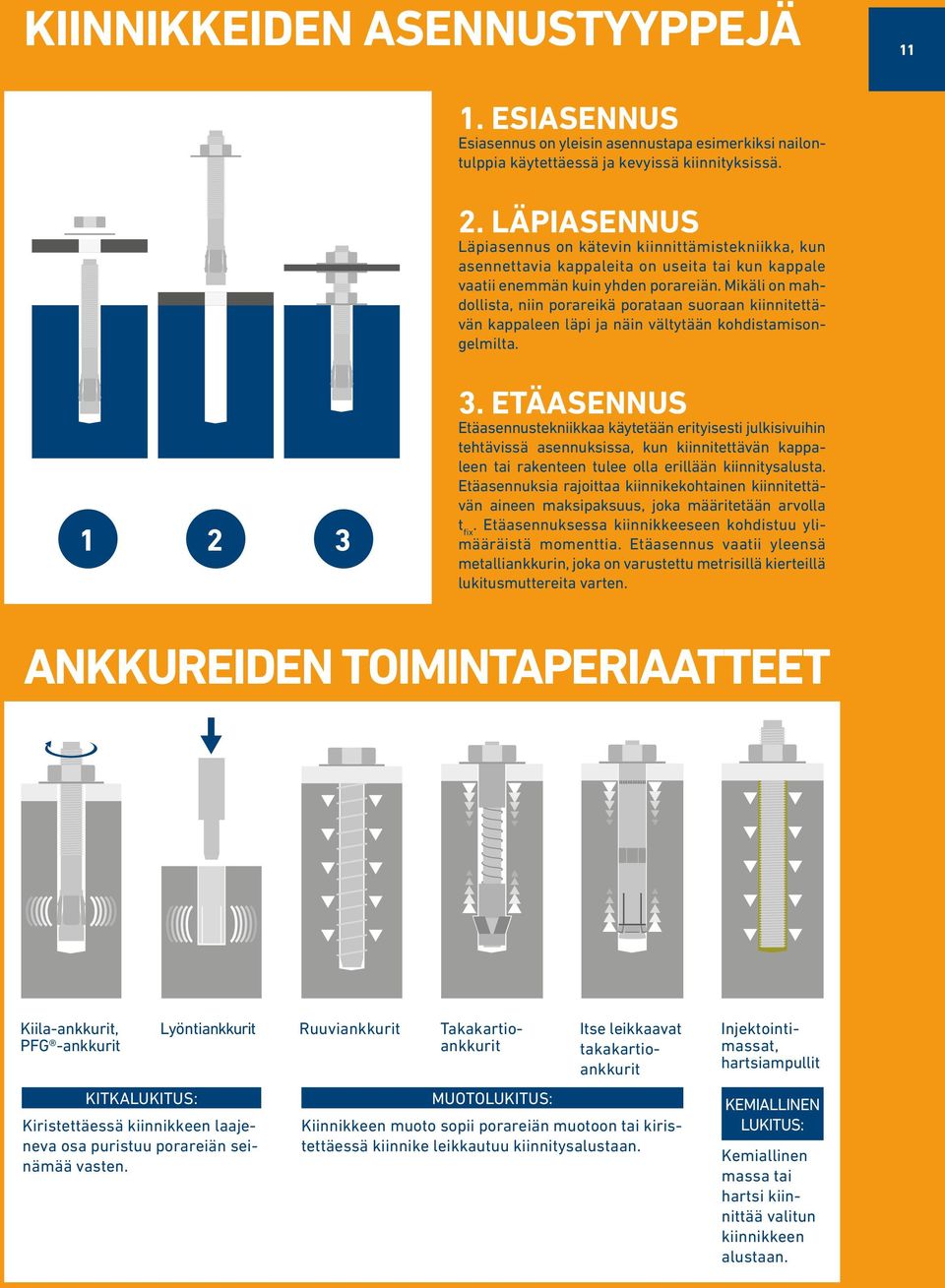

11 Kiinnikkeiden asennustyyppejä Esiasennus Esiasennus on yleisin asennustapa esimerkiksi nailontulppia käytettäessä ja kevyissä kiinnityksissä. 2. Läpiasennus Läpiasennus on kätevin kiinnittämistekniikka, kun asennettavia kappaleita on useita tai kun kappale vaatii enemmän kuin yhden porareiän. Mikäli on mahdollista, niin porareikä porataan suoraan kiinnitettävän kappaleen läpi ja näin vältytään kohdistamisongelmilta Etäasennus Etäasennustekniikkaa käytetään erityisesti julkisivuihin tehtävissä asennuksissa, kun kiinnitettävän kappaleen tai rakenteen tulee olla erillään kiinnitysalusta. Etäasennuksia rajoittaa kiinnikekohtainen kiinnitettävän aineen maksipaksuus, joka määritetään arvolla t fix. Etäasennuksessa kiinnikkeeseen kohdistuu ylimääräistä momenttia. Etäasennus vaatii yleensä metalliankkurin, joka on varustettu metrisillä kierteillä lukitusmuttereita varten. Ankkureiden toimintaperiaatteet Kiila-ankkurit, PFG -ankkurit Kitkalukitus: Kiristettäessä kiinnikkeen laajeneva osa puristuu porareiän seinämää vasten. Lyöntiankkurit Ruuviankkurit Takakartioankkurit Itse leikkaavat takakartioankkurit Muotolukitus: Kiinnikkeen muoto sopii porareiän muotoon tai kiristettäessä kiinnike leikkautuu kiinnitysalustaan. Injektointimassat, hartsiampullit Kemiallinen lukitus: Kemiallinen massa tai hartsi kiinnittää valitun kiinnikkeen alustaan.

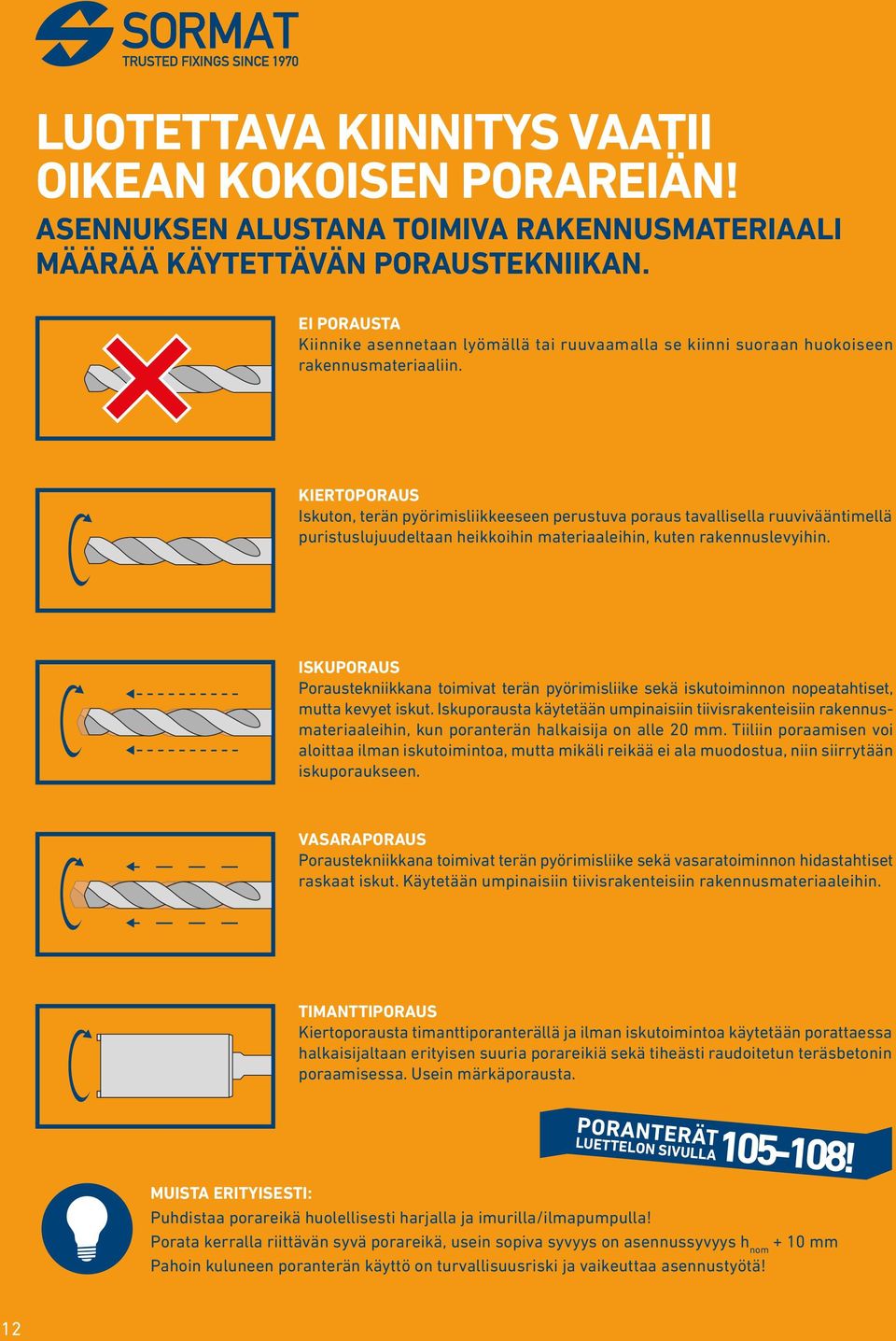

12 Luotettava kiinnitys vaatii oikean kokoisen porareiän! Asennuksen alustana toimiva rakennusmateriaali määrää käytettävän poraustekniikan. Ei porausta Kiinnike asennetaan lyömällä tai ruuvaamalla se kiinni suoraan huokoiseen rakennusmateriaaliin. Kiertoporaus Iskuton, terän pyörimisliikkeeseen perustuva poraus tavallisella ruuvivääntimellä puristuslujuudeltaan heikkoihin materiaaleihin, kuten rakennuslevyihin. Iskuporaus Poraustekniikkana toimivat terän pyörimisliike sekä iskutoiminnon nopeatahtiset, mutta kevyet iskut. Iskuporausta käytetään umpinaisiin tiivisrakenteisiin rakennusmateriaaleihin, kun poranterän halkaisija on alle 20 mm. Tiiliin poraamisen voi aloittaa ilman iskutoimintoa, mutta mikäli reikää ei ala muodostua, niin siirrytään iskuporaukseen. Vasaraporaus Poraustekniikkana toimivat terän pyörimisliike sekä vasaratoiminnon hidastahtiset raskaat iskut. Käytetään umpinaisiin tiivisrakenteisiin rakennusmateriaaleihin. Timanttiporaus Kiertoporausta timanttiporanterällä ja ilman iskutoimintoa käytetään porattaessa halkaisijaltaan erityisen suuria porareikiä sekä tiheästi raudoitetun teräsbetonin poraamisessa. Usein märkäporausta. PORANTERÄT luettelon sivulla ! Muista erityisesti: Puhdistaa porareikä huolellisesti harjalla ja imurilla/ilmapumpulla! Porata kerralla riittävän syvä porareikä, usein sopiva syvyys on asennussyvyys h nom + 10 mm Pahoin kuluneen poranterän käyttö on turvallisuusriski ja vaikeuttaa asennustyötä! 12

13 Kiinnikkeiden asennussyvyys 13 Perussääntö on, että mitä syvemmälle ankkurin asennat, sitä paremmin hyödynnät kiinnitysalustan puristusja vetolujuuden eli sitä vahvemman kiinnityksen saat. Noudata aina asennusohjeessa määritettyä kiinnitettävän kappaleen maksimipaksuutta t fix sekä asennussyvyyttä h nom. Kiinnikkeen asennussyvyyteen on kiinnitettävä erityistä huomiota, kun kiinnitysalusta on rappauksen, verhoilun tai eristekerroksen peittämä. Tällöin sopivaa kiinnikepituutta valittaessa on kiinnitettävän kappaleen maksimipaksuuteen t fix lisättävä kuormaa kantamattoman kerroksen, kuten rappauksen, paksuus. HUOM! Sormatin S-UF - ja S-UP -karmitulpille on määritelty asennusohjeissa sallitut kuormitukset kahdelle eri asennussyvyydelle ja kiinnitettävän aineen paksuudelle, soveltuen siten useampiin erilaisiin kiinnitystarpeisiin. Kiinnikkeen kiristäminen on tekniikkalaji Kiinnikkeet kiristetään tyypistä riippuen joko käsin tai koneellisella ruuvivääntimellä, momentti- tai kuusiokoloavaimella tai kiinnikekohtaisella asennustyökalulla. Oikean kiristysmomentin T inst sekä asennustyökalujen käyttö helpottaa asennusta ja säästää turhalta työltä, yli- tai alikiristämiseltä, kierteiden rikkoutumiselta sekä mahdolliselta kiinnitysalustan murtumiselta. Muista, että kiristämistä helpottaa oikean kokoinen ja huolellisesti puhdistettu poranreikä! Asennustyökalut luettelon sivulla 109! Kiinnikkeiden yleisimmät vääntiöt Phillips Pozidriv Torx Kuusiokanta tai laipallinen kuusiokanta (AV) Laipallinen kuusiokanta ja torx (AV/T)

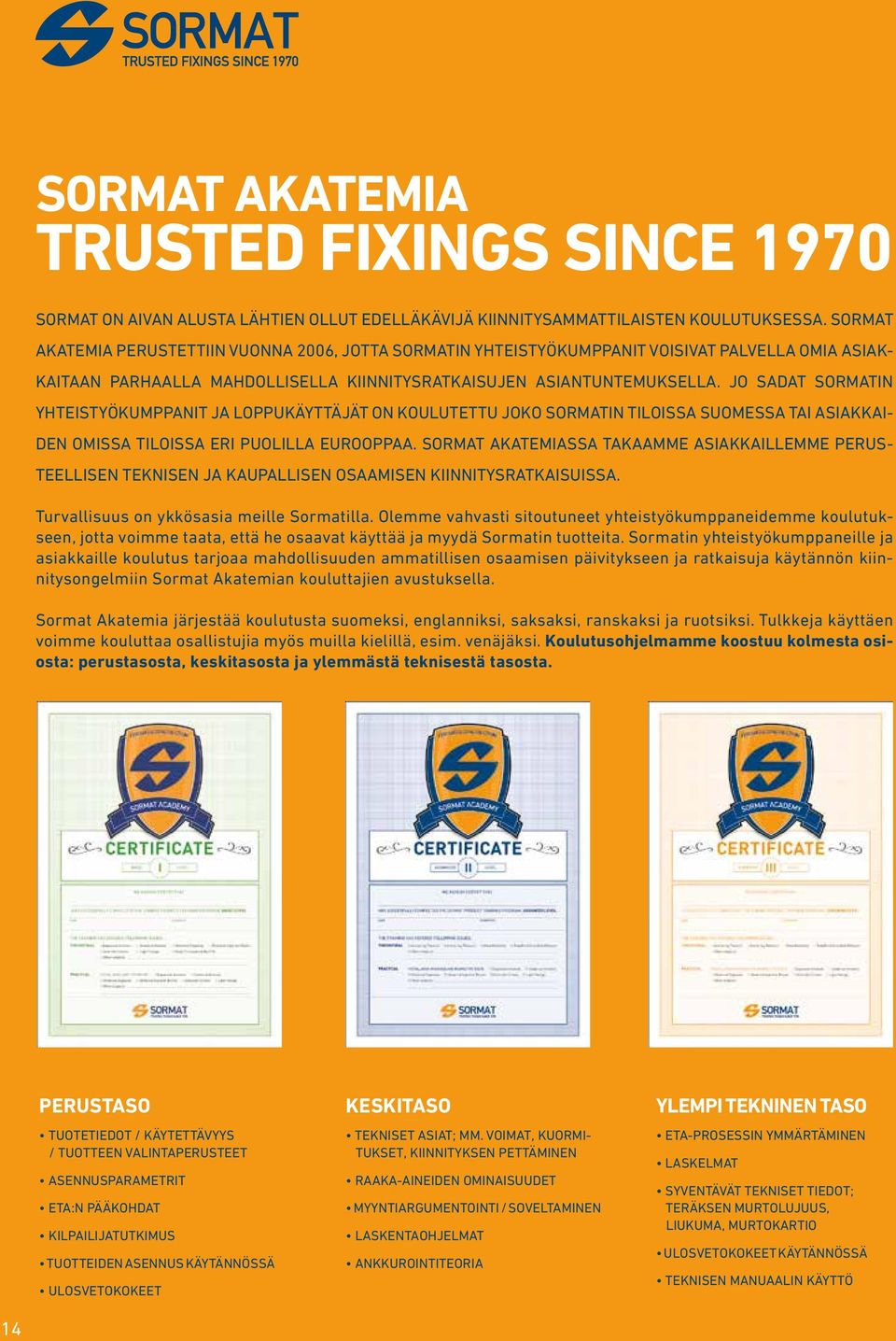

14 SORMAT AKATEMIA Trusted fixings since 1970 Sormat on aivan alusta lähtien ollut edelläkävijä kiinnitysammattilaisten koulutuksessa. Sormat Akatemia perustettiin vuonna 2006, jotta Sormatin yhteistyökumppanit voisivat palvella omia ASIAKkaitaan parhaalla mahdollisella kiinnitysratkaisujen asiantuntemuksella. Jo sadat Sormatin yhteistyökumppanit ja loppukäyttäjät on koulutettu joko Sormatin tiloissa Suomessa tai asiakkaiden omissa tiloissa eri puolilla Eurooppaa. Sormat Akatemiassa takaamme asiakkaillemme perusteellisen teknisen ja kaupallisen osaamisen kiinnitysratkaisuissa. Turvallisuus on ykkösasia meille Sormatilla. Olemme vahvasti sitoutuneet yhteistyökumppaneidemme koulutukseen, jotta voimme taata, että he osaavat käyttää ja myydä Sormatin tuotteita. Sormatin yhteistyökumppaneille ja asiakkaille koulutus tarjoaa mahdollisuuden ammatillisen osaamisen päivitykseen ja ratkaisuja käytännön kiinnitysongelmiin Sormat Akatemian kouluttajien avustuksella. Sormat Akatemia järjestää koulutusta suomeksi, englanniksi, saksaksi, ranskaksi ja ruotsiksi. Tulkkeja käyttäen voimme kouluttaa osallistujia myös muilla kielillä, esim. venäjäksi. Koulutusohjelmamme koostuu kolmesta osiosta: perustasosta, keskitasosta ja ylemmästä teknisestä tasosta. Perustaso Tuotetiedot / käytettävyys / tuotteen valintaperusteet Asennusparametrit ETA:n pääkohdat Kilpailijatutkimus Tuotteiden asennus käytännössä ULOSVETOKOKEET Keskitaso Tekniset asiat; mm. voimat, kuormitukset, kiinnityksen pettäminen Raaka-aineiden ominaisuudet Myyntiargumentointi / soveltaminen Laskentaohjelmat Ankkurointiteoria Ylempi tekninen taso ETA-prosessin ymmärtäminen Laskelmat Syventävät tekniset tiedot; teräksen murtolujuus, liukuma, murtokartio Ulosvetokokeet käytännössä Teknisen manuaalin käyttö 14

15 Turvallisen kiinnittämisen teesit 15 Käytä vain luotettavia LAATUmerkkejä, kuten Sormat! NOUDATA ANNETTUJA asennusohjeita PORAA OIKEAN KOKOINEN PORAREIKÄ Lisätietoja s.12 PUHDISTA PORAREIKÄ HARJALLA JA ILMALLA NOUDATA ANNETTUJA ASENNUSSYVYYKSIÄ Lisätietoja s.13 KIRISTÄ ASENNUS HUOLELLISESTI Lisätietoja s.13

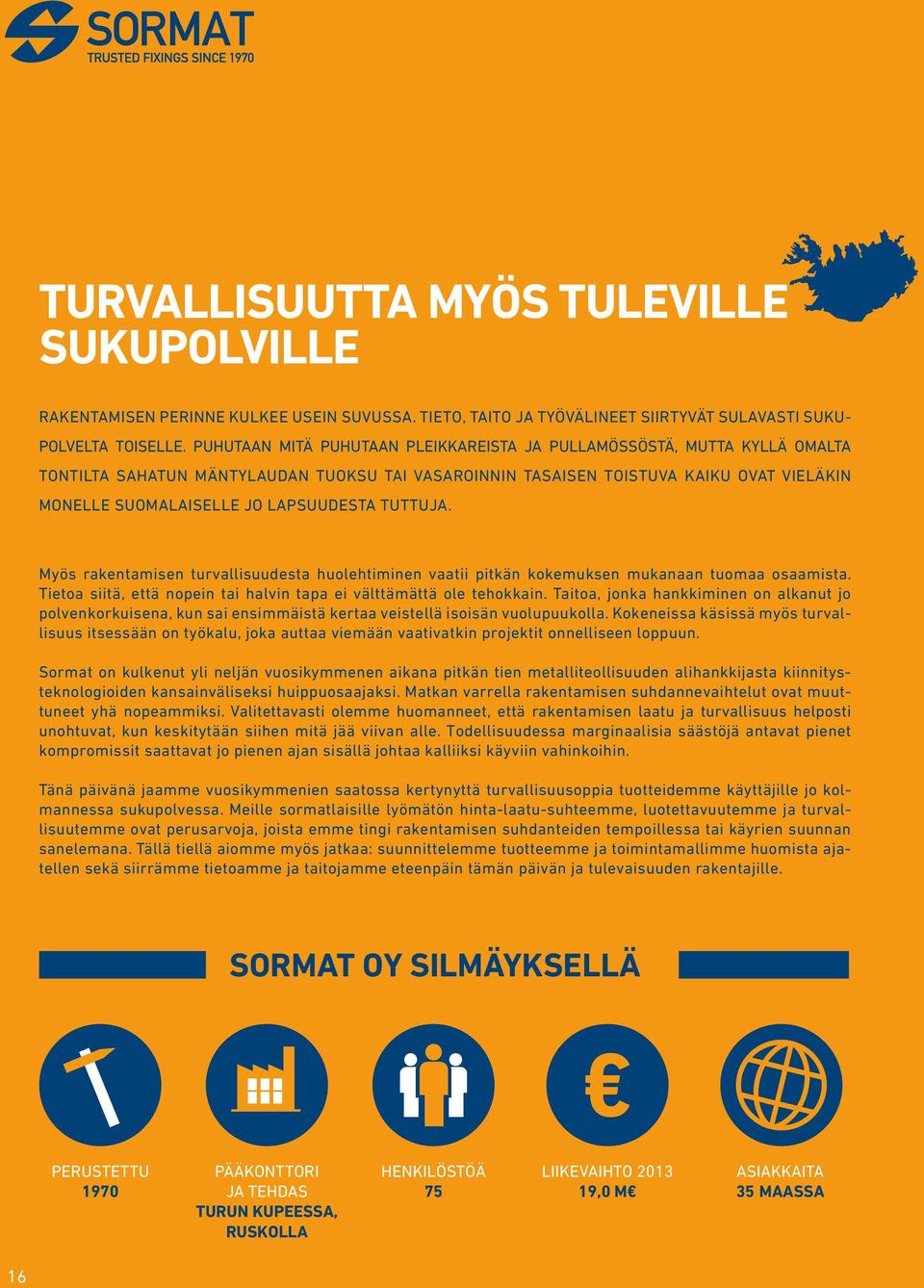

16 TURVALLISUUTTA MYÖS TULEVILLE SUKUPOLVILLE Rakentamisen perinne kulkee usein suvussa. Tieto, taito ja työvälineet siirtyvät sulavasti SUKU - polvelta toiselle. Puhutaan mitä puhutaan pleikkareista ja pullamössöstä, mutta kyllä omalta tontilta sahatun mäntylaudan tuoksu tai vasaroinnin tasaisen toistuva kaiku ovat vieläkin monelle suomalaiselle jo lapsuudesta tuttuja. Myös rakentamisen turvallisuudesta huolehtiminen vaatii pitkän kokemuksen mukanaan tuomaa osaamista. Tietoa siitä, että nopein tai halvin tapa ei välttämättä ole tehokkain. Taitoa, jonka hankkiminen on alkanut jo polven korkuisena, kun sai ensimmäistä kertaa veistellä isoisän vuolupuukolla. Kokeneissa käsissä myös turvallisuus itsessään on työkalu, joka auttaa viemään vaativatkin projektit onnelliseen loppuun. Sormat on kulkenut yli neljän vuosikymmenen aikana pitkän tien metalliteollisuuden alihankkijasta kiinnitysteknologioiden kansainväliseksi huippuosaajaksi. Matkan varrella rakentamisen suhdannevaihtelut ovat muuttuneet yhä nopeammiksi. Valitettavasti olemme huomanneet, että rakentamisen laatu ja turvallisuus helposti unohtuvat, kun keskitytään siihen mitä jää viivan alle. Todellisuudessa marginaalisia säästöjä antavat pienet kompromissit saattavat jo pienen ajan sisällä johtaa kalliiksi käyviin vahinkoihin. Tänä päivänä jaamme vuosikymmenien saatossa kertynyttä turvallisuusoppia tuotteidemme käyttäjille jo kolmannessa sukupolvessa. Meille sormatlaisille lyömätön hinta-laatu-suhteemme, luotettavuutemme ja turvallisuutemme ovat perusarvoja, joista emme tingi rakentamisen suhdanteiden tempoillessa tai käyrien suunnan sanelemana. Tällä tiellä aiomme myös jatkaa: suunnittelemme tuotteemme ja toimintamallimme huomista ajatellen sekä siirrämme tietoamme ja taitojamme eteenpäin tämän päivän ja tulevaisuuden rakentajille. Sormat Oy silmäyksellä Perustettu 1970 Pääkonttori ja tehdas TURUN KUPEESSA, RUSKOLLA Henkilöstöä 75 Liikevaihto ,0 M asiakkaita 35 maassa 16

17 17

18 PARAS TODISTE MINULLE ON AINA OMA KOKEMUS Seppo Rantanen, Suomi

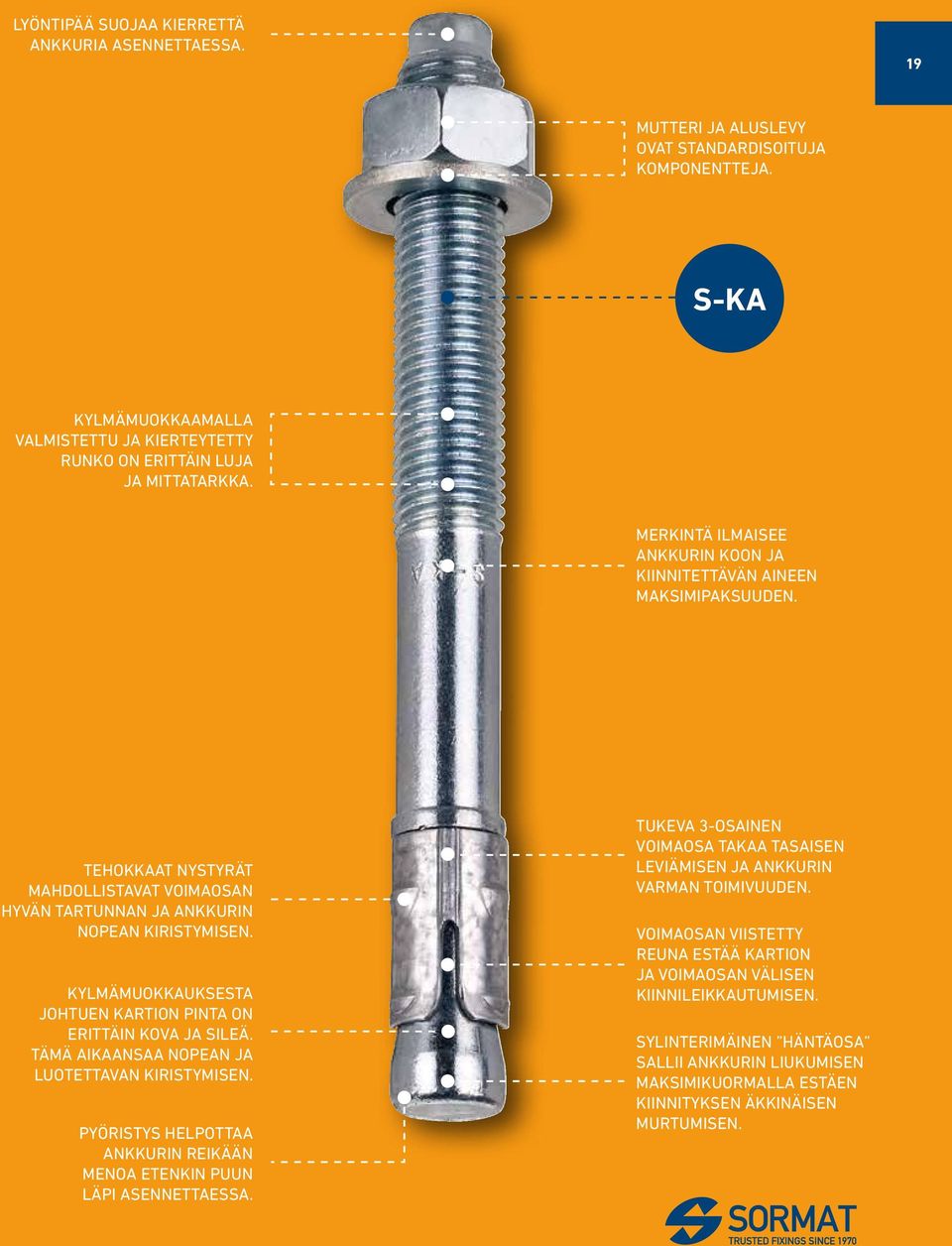

19 Lyöntipää suojaa kierrettä ankkuria asennettaessa. 19 Mutteri ja aluslevy ovat standardisoituja komponentteja. S-KA Kylmämuokkaamalla valmistettu ja kierteytetty runko on erittäin luja ja mittatarkka. Merkintä ilmaisee ankkurin koon ja kiinnitettävän aineen maksimipaksuuden. Tehokkaat nystyrät mahdollistavat voimaosan hyvän tartunnan ja ankkurin nopean kiristymisen. Kylmämuokkauksesta johtuen kartion pinta on erittäin kova ja sileä. Tämä aikaansaa nopean ja luotettavan kiristymisen. Pyöristys helpottaa ankkurin reikään menoa etenkin puun läpi asennettaessa. Tukeva 3-osainen voimaosa takaa tasaisen leviämisen ja ankkurin varman toimivuuden. Voimaosan viistetty reuna estää kartion ja voimaosan välisen kiinnileikkautumisen. Sylinterimäinen häntäosa sallii ankkurin liukumisen maksimikuormalla estäen kiinnityksen äkkinäisen murtumisen.

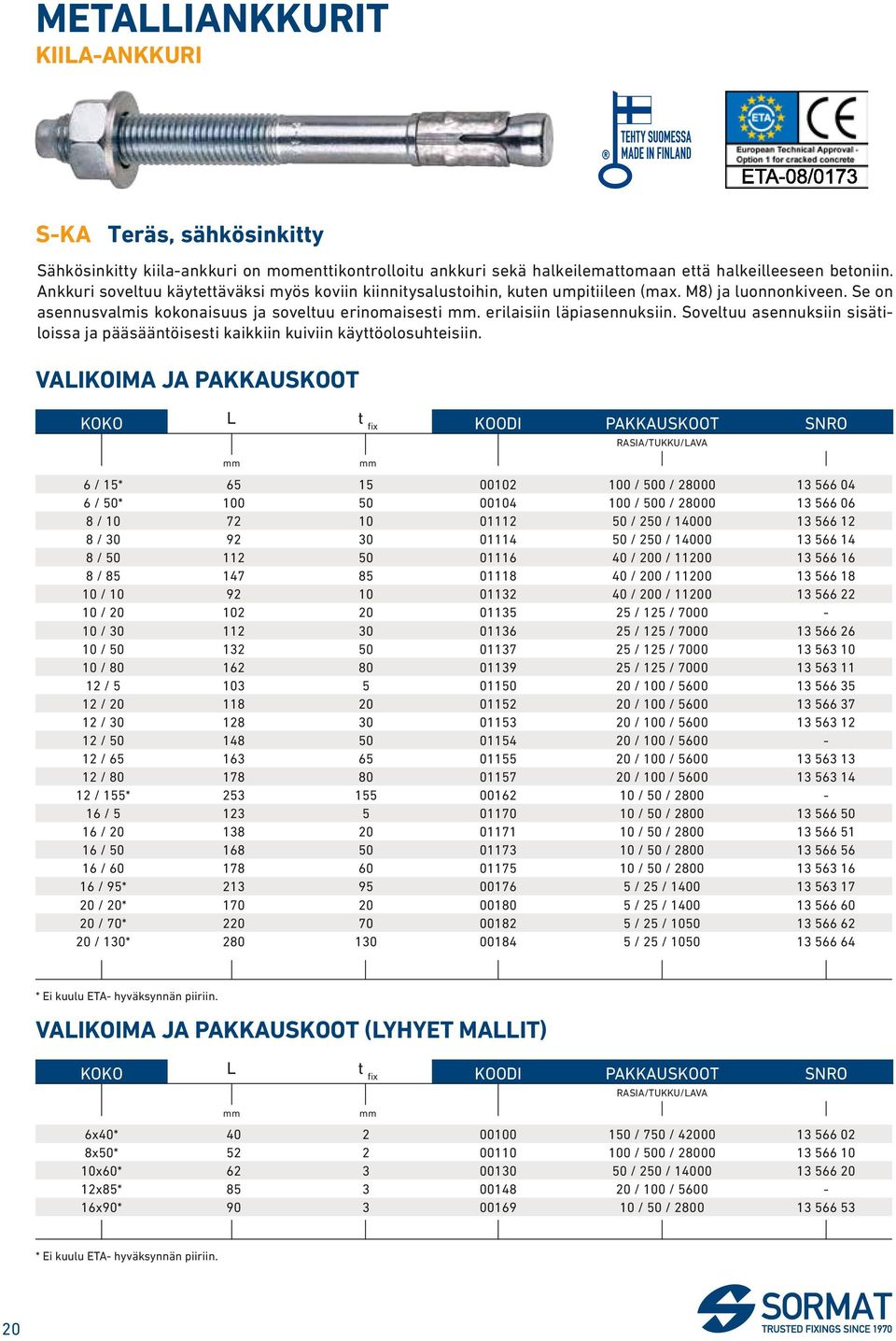

20 METALLIANKKURIT KIILA-ANKKURI S-KA Teräs, sähkösinkitty Sähkösinkitty kiila-ankkuri on momenttikontrolloitu ankkuri sekä halkeilemattomaan että halkeilleeseen betoniin. Ankkuri soveltuu käytettäväksi myös koviin kiinnitysalustoihin, kuten umpitiileen (max. M8) ja luonnonkiveen. Se on asennusvalmis kokonaisuus ja soveltuu erinomaisesti mm. erilaisiin läpiasennuksiin. Soveltuu asennuksiin sisätiloissa ja pääsääntöisesti kaikkiin kuiviin käyttöolosuhteisiin. VALIKOIMA JA PAKKAUSKOOT KOKO L t fix KOODI PAKKAUSKOOT RASIA/TUKKU/LAVA SNRO mm mm 6 / 15* / 500 / / 50* / 500 / / / 250 / / / 250 / / / 200 / / / 200 / / / 200 / / / 125 / / / 125 / / / 125 / / / 125 / / / 100 / / / 100 / / / 100 / / / 100 / / / 100 / / / 100 / / 155* / 50 / / / 50 / / / 50 / / / 50 / / / 50 / / 95* / 25 / / 20* / 25 / / 70* / 25 / / 130* / 25 / * Ei kuulu ETA- hyväksynnän piiriin. VALIKOIMA JA PAKKAUSKOOT (LYHYET MALLIT) KOKO L t fix KOODI PAKKAUSKOOT RASIA/TUKKU/LAVA SNRO mm mm 6x40* / 750 / x50* / 500 / x60* / 250 / x85* / 100 / x90* / 50 / * Ei kuulu ETA- hyväksynnän piiriin. 20

21 ASENNUSMITOITUKSET JA KAPASITEETIT TYYPPI ANKKURI JA KIINNITETTÄVÄ AINE KIINNITYSTIEDOT ASENNUS SALLITUT KUORMITUKSET 1) 2) kn HALKEILEMATON 3) BETONI C20/25 Optio 1 - laskentamalli A VETO LEIKKAUS 4) koko L d f f SW t fix d 0 h 1 h nom h ef T inst N sk V sk 21 mm mm mm mm mm mm mm mm mm mm Nm 6 / 15 5) M ,8 1,8 6 / 50 5) M ,8 1,8 8 / 10 M ,6 4,8 8 / 30 M ,6 4,8 8 / 50 M ,6 4,8 8 / 85 M ,6 4,8 10 / 10 M ,3 8,7 10 / 20 M ,3 8,7 10 / 30 M ,3 8,7 10 / 50 M ,3 8,7 10 / 80 M ,3 8,7 12 / 5 M ,9 11,0 12 / 20 M ,9 11,0 12 / 30 M ,9 11,0 12 / 50 M ,9 11,0 12 / 65 M ,9 11,0 12 / 80 M ,9 11,0 12 / 155 5) M ,4 6,4 16 / 5 M ,7 21,0 16 / 20 M ,7 21,0 16 / 50 M ,7 21,0 16 / 60 M ,7 21,0 16 / 95 5) M ,0 10,0 20 / 20 5) M ,8 26,0 20 / 70 5) M ,8 26,0 20 / 130 5) M ,8 26,0 6 x 40 5) M ,6 1,5 8 x 50 5) M ,6 4,8 10 x 60 5) M ,5 5,9 12 x 85 5) M ,5 8,2 16 x 90 5) M ,9 11,2 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Sallitut kuormitukset halkeilleeseen betoniin ks. com tai Sormat Tekninen Manuaali. 4) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 5) Ei kuulu ETA- hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. 1. Poraa reikä yllä olevan taulukon mukaan Puhdista reikä huolellisesti harjalla ja pumpulla. 4. Lyö ankkuri sisään. 5. Kiristä mutteri oikeaan kiristysmomenttiin. Koko Ankkurin nimelliskoko L Ankkurin kokonaispituus d f Kiinnitettävän aineen vapaareikä Ø SW Avainväli t fix Kiinnitettävä ainespaksuus d 0 Porareiän halkaisija h 1 Poraussyvyys h nom Asennussyvyys h ef Tehollinen asennussyvyys f Kierteen pituus Kiristysmomentti T inst

22 METALLIANKKURIT KIILA-ANKKURI S-KAK Teräs, kuumasinkitty Kuumasinkitty kiila-ankkuri on momenttikontrolloitu ankkuri sekä halkeilemattomaan että halkeilleeseen betoniin. Ankkuri soveltuu käytettäväksi myös koviin kiinnitysalustoihin, kuten umpitiileen (max. M8) ja luonnonkiveen. Se on asennusvalmis kokonaisuus ja soveltuu erinomaisesti mm. erilaisiin läpiasennuksiin. Ankkuri soveltuu asennuksiin kosteissa sisätiloissa, ulkona vain kevyissä korroosio-olosuhteissa ja ei-rakenteellisissa kiinnityksissä. VALIKOIMA JA PAKKAUSKOOT KOKO L t fix KOODI PAKKAUSKOOT mm mm RASIA/TUKKU/LAVA SNRO 6/15* / 500 / /50* / 500 / / / 250 / / / 250 / / / 200 / / / 200 / / / 200 / / / 125 / / / 125 / / / 125 / / / 125 / / / 100 / / / 100 / / / 100 / / / 100 / / / 100 / / / 100 / /155* / 50 / / / 50 / / / 50 / / / 50 / / / 50 / /95* / 25 / /20* / 25 / /70* / 25 / /130* / 25 / * Ei kuulu ETA- hyväksynnän piiriin. VALIKOIMA JA PAKKAUSKOOT (LYHYET MALLIT) KOKO L t fix KOODI PAKKAUSKOOT mm mm RASIA/TUKKU/LAVA SNRO 6x40* / 750 / x50* / 500 / x60* / 250 / * Ei kuulu ETA- hyväksynnän piiriin. 22

23 ASENNUSMITOITUKSET JA KAPASITEETIT TYYPPI ANKKURI JA KIINNITETTÄVÄ AINE KIINNITYSTIEDOT ASENNUS SALLITUT KUORMITUKSET 1) 2) kn HALKEILEMATON 3) BETONI C20/25 Optio 1 - laskentamalli A VETO LEIKKAUS 4) koko L d f f SW t fix d 0 h 1 h nom h ef T inst N sk V sk 23 mm mm mm mm mm mm mm mm mm mm Nm 6 / 15 5) M ,8 1,8 6 / 50 5) M ,8 1,8 8 / 10 M ,6 4,8 8 / 30 M ,6 4,8 8 / 50 M ,6 4,8 8 / 85 M ,6 4,8 10 / 10 M ,3 8,7 10 / 20 M ,3 8,7 10 / 30 M ,3 8,7 10 / 50 M ,3 8,7 10 / 80 M ,3 8,7 12 / 5 M ,9 11,0 12 / 20 M ,9 11,0 12 / 30 M ,9 11,0 12 / 50 M ,9 11,0 12 / 65 M ,9 11,0 12 / 80 M ,9 11,0 12 / 155 5) M ,4 6,4 16 / 5 M ,7 21,0 16 / 20 M ,7 21,0 16 / 50 M ,7 21,0 16 / 60 M ,7 21,0 16 / 95 5) M ,0 10,0 20 / 20 5) M ,8 26,0 20 / 70 5) M ,8 26,0 20 / 130 5) M ,8 26,0 6 x 40 5) M ,6 1,5 8 x 50 5) M ,6 4,8 10 x 60 5) M ,5 5,9 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Sallitut kuormitukset halkeilleeseen betoniin ks. tai Sormat Tekninen Manuaali. 4) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 5) Ei kuulu ETA- hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. 1. Poraa reikä yllä olevan taulukon mukaan Puhdista reikä huolellisesti harjalla ja pumpulla. 4. Lyö ankkuri sisään. 5. Kiristä mutteri oikeaan kiristysmomenttiin. Koko Ankkurin nimelliskoko L Ankkurin kokonaispituus d f Kiinnitettävän aineen vapaareikä Ø SW Avainväli t fix Kiinnitettävä ainespaksuus d 0 Porareiän halkaisija h 1 Poraussyvyys h nom Asennussyvyys h ef Tehollinen asennussyvyys f Kierteen pituus Kiristysmomentti T inst

24 METALLIANKKURIT KIILA-ANKKURI S-KAH Haponkestävä teräs A4; / S-KAH HCR Erikoishaponkestävä teräs (HCR) Haponkestävä kiila-ankkuri on momenttikontrolloitu ankkuri sekä halkeilemattomaan että halkeilleeseen betoniin. Ankkuri soveltuu käytettäväksi myös koviin kiinnitysalustoihin, kuten umpitiileen (max. M8) ja luonnonkiveen. Se on asennusvalmis kokonaisuus ja soveltuu erinomaisesti mm. erilaisiin läpiasennuksiin. S-KAH soveltuu asennuksiin ulkotiloissa sekä muihin kosteisiin olosuhteisiin tehtäviin kiinnityksiin, mukaan lukien myös teollisuus- ja meriolosuhteet. S-KAH HCR soveltuu aggressiivisiin olosuhteisiin tehtäviin asennuksiin ja olosuhteisiin (mm. kloridit) sekä mm. merivesiroiskealueet sekä uimahalleihin ja maantietunneleihin tehtäviin asennuksiin. VALIKOIMA JA PAKKAUSKOOT S-KAH KOKO L t fix KOODI PAKKAUSKOOT mm mm RASIA/TUKKU/LAVA SNRO 6/15* / 500 / / / 250 / / / 250 / / / 200 / / / 200 / / / 125 / / / 125 / / / 125 / / / 100 / / / 100 / / / 100 / / / 100 / / / 100 / / / 50 / / / 50 / / / 50 / / / 50 / /20* / 25 / /70* / 25 / * Ei kuulu ETA- hyväksynnän piiriin. VALIKOIMA JA PAKKAUSKOOT S-KAH (LYHYET MALLIT) KOKO L KOODI PAKKAUSKOOT mm t fix mm RASIA/TUKKU/LAVA SNRO 6x40* / 750 / x50* / 500 / x60* / 250 / * Ei kuulu ETA- hyväksynnän piiriin. VALIKOIMA JA PAKKAUSKOOT S-KAH HCR KOKO L KOODI PAKKAUSKOOT mm t fix mm RASIA/TUKKU/LAVA 8/ / 250 / / / 200 / / / 125 / / / 100 / SNRO 24

25 ASENNUSMITOITUKSET JA KAPASITEETIT S-KAH JA S-KAH HCR TYYPPI ANKKURI JA KIINNITETTÄVÄ AINE KIINNITYSTIEDOT ASENNUS SALLITUT KUORMITUKSET 1) 2) kn HALKEILEMATON 3) BETONI C20/25 Optio 1 - Laskentamalli A VETO LEIKKAUS 4) 25 koko L d f f SW t fix d 0 h 1 h nom h ef T inst N sk V sk mm mm mm mm mm mm mm mm mm mm Nm 6 / 15 5) M ,8 1,8 8 / 10 M ,6 5,2 8 / 30 M ,6 5,2 8 / 50 M ,6 5,2 10 / 10 M ,3 8,1 10 / 20 M ,3 8,1 10 / 30 M ,3 8,1 10 / 50 M ,3 8,1 12 / 5 M ,9 11,9 12 / 20 M ,9 11,9 12 / 30 M ,9 11,9 12 / 50 M ,9 11,9 12 / 65 M ,9 11,9 16 / 5 M ,7 22,4 16 / 20 M ,7 22,4 16 / 50 M ,7 22,4 16 / 60 M ,7 22,4 20 / 20 5) M ,8 26,0 20 / 70 5) M ,8 26,0 6 x 40 5) M ,6 1,5 8 x 50 5) M ,6 5,1 10 x 60 5) M ,5 5,9 1) Kuormitusarvot sisältävät hyväksynnän mukaisen varmuuskertoimen ankkurille ja kuormituksen osavarmuuskertoimen γ F = 1,4. Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Sallitut kuormitukset halkeilleeseen betoniin ks. com tai Sormat Tekninen Manuaali. 4) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. 5) Ei kuulu ETA- hyväksynnän piiriin. Arvot ovat valmistajan suosituksia. 1. Poraa reikä yllä olevan taulukon mukaan Puhdista reikä huolellisesti harjalla ja pumpulla. 4. Lyö ankkuri sisään. 5. Kiristä mutteri oikeaan kiristysmomenttiin. Koko Ankkurin nimelliskoko L Ankkurin kokonaispituus d f Kiinnitettävän aineen vapaareikä Ø SW Avainväli t fix Kiinnitettävä ainespaksuus d 0 Porareiän halkaisija h 1 Poraussyvyys h nom Asennussyvyys h ef Tehollinen asennussyvyys f Kierteen pituus Kiristysmomentti T inst

26 METALLIANKKURIT LYÖNTIANKKURI European Technical Approval Part 6 - for multiple use in concrete ETA-13/0441 European Technical Approval - Option 7 for non-cracked concrete ETA-13/0442 LA+ ja LAL+ M6 - M10 LA+ ja LAL+ M6 - M16 LA+ Sähkösinkitty LAH Haponkestävä teräs AISI 316 (A4) LAL+ Sähkösinkitty, laipalla LT+ Asennustyökalu LT+ PRO Asennustyökalu käsisuojalla Lyöntiankkuri on tarkoitettu keskiraskaisiin ja raskaisiin kiinnityksiin. Se soveltuu asennettavaksi koviin kiinnitysalustoihin kuten betoniin, umpitiileen (max. M 8) ja luonnonkiveen. Ankkuri on varustettu sisäkierteellä. Sopiva ruuvin pituus on 1-1,5 x ankkurin nimelliskoko + kiinnitettävän väliaineen paksuus. On huomioitava, että ankkuria ei voi kiristää ruuvilla, vaan lyöntiankkuri kiristetään aina käyttäen asennustyökalua! VALIKOIMA JA PAKKAUSKOOT KOODI TUOTE PAKKAUSKOOT RASIA/TUKKU/LAVA SNRO LA / 1000 / LA / 1000 / LA / 500 / LA / 250 / LA / 125 / LA 20* 20 / 100 / LAH 6* 100 / 1000 / LAH 8* 100 / 1000 / LAH 10* 50 / 500 / LAH 12* 50 / 250 / LAH 16* 25 / 125 / LAH 20* 20 / 100 / LAL / 1000 / LAL / 1000 / LAL / 500 / LAL / 250 / LAL / 125 / LT+ 6 (pituus = 220 mm) LT+ 8 (pituus = 220 mm) LT+ 10 (pituus = 220 mm) LT+ 12 (pituus = 220 mm) LT+ 16 (pituus = 240 mm) LT 20 (pituus = 210 mm) LT+ 6 PRO 1 / LT+ 8 PRO 1 / LT+ 10 PRO 1 / LT+ 12 PRO 1 / LT+ 16 PRO 1 / * Ei kuulu ETA- hyväksynnän piiriin.

27 d0 27 Poraa reikä alla olevan ohjeen mukaan. L = hef f Kiristä ankkuri reikään erillisellä asennustyökalulla. L f h ef h 1 d 0 Ankkurin pituus Kierteen pituus Tehollinen asennussyvyys Minimi poraussyvyys Porareiän halkaisija Kiristä kiinnitettävä materiaali sopivalla elementillä. ASENNUSMITOITUKSET JA KAPASITEETIT KOKO KIERRE SALLITUT KUORMITUKSET 1) VETO / LEIKKAUS 3) Halkeilematon betoni (2 L d 0 h 1 f C20/25 ASENNUS- TYÖKALU mm mm mm mm kn LA+, LAL+ 6 M ,1 / 1,7 LT+ 6 (PRO) LA+, LAL+ 8 M ,6 / 3,1 LT+ 8 (PRO) LA+, LAL+ 10 M ,8 / 4,5 LT+ 10 (PRO) LA+, LAL+ 12 M ,3 / 7,3 LT+ 12 (PRO) LA+, LAL+ 16 M ,5 / 12,2 LT+ 16 (PRO) LA 20 M ,9 / 17,2 LT 20 ASENNUSMITOITUKSET JA KAPASITEETIT KOKO KIERRE SALLITUT KUORMITUKSET 1) VETO / LEIKKAUS 3) Halkeilematon betoni (2 L d 0 h 1 f C20/25 ASENNUS- TYÖKALU mm mm mm mm kn LAH 6 M ,0 / 1,1 LT+ 6 (PRO) LAH 8 M ,6 / 1,3 LT+ 8 (PRO) LAH 10 M ,2 / 1,5 LT+ 10 (PRO) LAH 12 M ,4 / 2,6 LT+ 12 (PRO) LAH 16 M ,6 / 4,6 LT+ 16 (PRO) LAH 20 M ,9 / 6,6 LT 20 Ohjeelliset käytön rajoitukset (asennussyvyydet, reuna- ja keskinäiset etäisyydet) sekä materiaalit ja pintakäsittelyt, ks. kohta sivut 8 ja ) Kuormitusarvot pätevät, kun raudoitusterästen keskiöetäisyys on s 15 cm tai vaihtoehtoisesti, kun raudoitusterästen keskiöetäisyys on s 10 cm käytettäessä teräksiä, joiden halkaisija on d s 10 mm. 2) Betonin oletetaan olevan halkeilematonta, jos sen sisäinen jännitys on σ L + σ R 0. Yksityiskohtaisen varmennuksen puuttuessa voidaan olettaa, että σ R = 3 N/mm 2 (σ L on ulkoisten kuormien aiheuttama betonin sisäinen jännitys; σ R vastaa betonin jännityksiä, jotka syntyvät betonin kutistumasta tai virumasta kuten myös tukien siirtymisestä ja lämpötilavaihteluista). 3) Leikkauskuormitukselle annetut arvot pätevät ilman reunaetäisyyden vaikutusta betonissa. Lähelle reunaa tehtävissä kiinnityksissä (c 10 x h ef ), betonin mahdollinen murtuminen on tarkasteltava kuten laskentaohjeessa ETAG, liite C, laskentamalli A, on sanottu. Annetut leikkausarvot 4.6 teräkselle.

28 METALLIANKKURIT MsA Messingistä valmistettu, kevyisiin ja keskiraskaisiin kiinnityksiin tarkoitettu ankkuri, joka soveltuu asennettavaksi koviin kiinnitysalustoihin kuten betoniin, tiileen ja luonnonkiveen. Ankkuri kiristetään siihen asennettavan ruuvin avulla. VALIKOIMA JA PAKKAUSKOOT KOODI TUOTE PAKKAUSKOOT RASIA/TUKKU SNRO MSA / MSA / MSA / MSA / MSA / MSA / MSA / ASENNUSMITOITUKSET JA KAPASITEETIT RUUVIN PITUUS SALLITUT KUORMITUKSET kn VETO JA LEIKKAUS KOKO KIERRE L d 0 h nom Betoni C20/25 mm mm mm mm MSA 4 M t fix 0,6 MSA 5 M t fix 0,7 MSA 6 M t fix 1,0 MSA 8 M t fix 1,5 MSA 10 M t fix 2,1 MSA 12 M t fix 3,2 MSA 16 M t fix 4,1 Käytön rajoitukset (asennussyvyydet, reuna- ja keskinäiset etäisyydet) sekä materiaalit ja pintakäsittelyt, ks. kohta sivut 8 ja 152. t fix L h nom d 0 Kiinnitettävän aineen maksimipaksuus Ankkurin pituus Minimi asennussyvyys Porareiän halkaisija 28

29 METALLIANKKURIT LYÖNTINIITTI LN 29 LN Niitti alumiinia, lyöntikara RST Lyöntiniitti LN on helppo ja vaivaton kiinnike kevyisiin kiinnityksiin. Erilaisiin läpiasennuksiin käytettävä lyöntiniitti on suunniteltu soveltuviksi koviin kiinnitysalustoihin, kuten betoniin ja tiileen tehtäviin kiinnityksiin. Voidaan käyttää mm. ikkunapeltien, kulmaprofiilien sekä erilaisten muiden ohuiden rakenteiden kiinnittämiseen. VALIKOIMA JA PAKKAUSKOOT KOKO KOODI PAKKAUSKOOT RASIA/TUKKU SNRO 4,8 x / ,8 x / ,8 x / ,8 x / ,8 x / ASENNUSMITOITUKSET JA KAPASITEETIT KOKO L d 0 D k t fix t grip h nom SALLITUT VETO- KUORMITUKSET kn Halkeilematon betoni C20/25 mm mm mm mm mm mm mm 4,8 x ,5 2,2-11, ,8 x ,5 2,2 1 15, ,4 4,8 x ,5 2,2 6 20, ,4 4,8 x ,5 2, , ,4 4,8 x ,5 2, , ,4 L d 0 D k t fix t grip h nom Pituus Porareiän halkaisija Kannan halkaisija Kannan korkeus Kiinnitettävä ainespaksuus Liitospaksuus Asennussyvyys

30 HYVÄ PAPERILLA, VIELÄ PAREMPI KÄYTÖSSÄ Evert van Boeschoten, Hollanti

31 31 Irtoruuvin lujuus 8.8. Mutterit ja aluslevyt DIN-standardin mukaisia asennuksissa voidaan käyttää VAKIOASENNUStyökaluja. PFG ETA-hyväksyntä koot M6-M12 tuotteita voidaan luotettavasti ja turvallisesti käyttää erilaisissa vaativissa kohteissa. Rekisteröity tuotemerkki Kirkassinkitty pinnoite on EU direktiivin RoHS & WEEE mukainen. Hylsyjen pituudet vakiomittaisia kullakin halkaisijalla vakio poraussyvyys. Kaikissa PFG ankkureissa on 4- osainen hylsy kartiomutteri toimii luotettavasti jokaisessa asennuksessa. Voimakkaan laajenemisen ansiosta hylsyä voidaan käyttää useissa kiinnitysalustoissa.

32 METALLIANKKURIT PFG ANKKURIT / SB, SBS SB Vaarnaruuvi, sähkösinkitty (ETA M6 - M12) SBS Vaarnaruuvi, sherardisoitu (poistuva tuote) PFG ankkuri on keskiraskaisiin ja raskaisiin kiinnityksiin tarkoitettu kiinnike, joka soveltuu asennettavaksi koviin kiinnitysalustoihin kuten betoniin, tiileen (max. M 8) ja luonnonkiveen. Ankkurin voimakkaan laajenemisen johdosta PFG soveltuu käytettäväksi myös vanhemmissa ja heikompilaatuisissa rakenteissa. VALIKOIMA JA PAKKAUSKOOT KOKO SB KOODIT SBS* PAKKAUSKOOT RASIA/TUKKU/LAVA SNRO TYYPPI SB / 500 / / 500 / / 250 / / 250 / / 250 / / 125 / / 125 / / 125 / / 125 / / 125 / / 125 / / 125 / / 100 / / 100 / / 50 / / 50 / * / 50 / * / 50 / * Ei kuulu ETA- hyväksynnän piiriin. 32
