1 Würth Ankkurointitekniikka

2 Ankkurin valintataulukko ETA-hyväksytty Soveltuvuus Yksittäiskiinnitys Sarjakiinnitys Mekaaniset ankkurit Ankkurityyppi Koko Korroosiosuoja MWF - / Sähkösinkitty Kuumasinkitty Ruostumaton teräs A2 Hapon-kestävä A4 ja A5 HCR Hapon-kestävä W-SA Betoniruuvi Ø 7,520 W-FAZ/ Fixankkuri M 8M 27 W-HD Hohldeckenanker M 6M 12 W-ED/ Lyöntiankkuri M 5M 20 W-SA Betoniruuvi Ø 5, 6, 7.5 W-BS Betoniruuvi Ø 6 W-NA Naula-ankkuri Ø 6 W-VDA/ Vaarnaruuvi M 8M 24 W-NA-M Naula-ankkuri Vertigo Ø 6 ETA-hyväksytty Soveltuvuus Kemialliset ankkurit Ankkurityyppi Koko Leed testi Frencg VOC NSF juomavesi hyväksyntä WIT-VM 250 Kemiallinen ankkuri, Option 1 M 8M 24 A+ WIT-EA 200 Kemiallinen ankkuri M 8M 24 A+ WIT-Nordic kemiallinen ankkuri M 8M 24 A+ WIT P-200 Kemiallinen ankkuri M8 M20 A+ W-VD Kemiallinen ankkuri M8 M24

3 Ankkurin valintataulukko MWF - / Palonkesto TR020 VdS-hyväksytty Asennus Heti kuormitettavissa Kierretyyppi Ulkokierre Sisäkierre Materiaalit Halkeillut betoni Halkeilematon betoni Kevytsoraharkko Ontelolaatta Läpiasennettava Läpiasennettava-/ Esiasennettava Esiasennettava Esiasennettava Läpiasennettava Läpiasennettava Läpiasennettava Läpiasennettava Läpiasennettava Palohyväksytty TR 020 Asennus Kierretyyppi Materiaalit Ulkokierre Sisäkierre Halkeillut betoni ETA-hyväksytty harjateräs Halkeilematon betoni Kevytsoraharkko Kevytbetoni Umpitiili Reikätiili Esiasennettu Esiasennettu Esiasennettu Esiasennettu Esiasennettu

4 Oikean kiinnikkeen valinta 1. Rakennusmateriaalit: Mihin rakennusmateriaaliin kiinnität ja minkä laatuista rakennusmateriaali on? 2. Olosuhteet Minkälaisia olosuhteita asennuksen tulee kestää? 3. Kuormitukset Minkälainen kuormitus asennukseen kohdistuu? Mitä löytyy rappauksen, maalin tai tapetin takaa? Koeporaa näkymättömään paikkaan, kuten jalkalistan taakse. Porauspolyn väri ja rakenne auttavat selvitystyössä Samoin selvität esim. rappauksen tai muun kantamattoman rakenteen paksuuden.

5 Rakennusmateriaalit Betoni Yleinen rakennusmateriaali, jota käytetään ensisijaisesti teollisessa rakentamisessa suuren puristuslujuutensa johdosta. Talonrakentamisessa yleisimpiä rakenneosia ovat perustukset, kantavat rakenteet, välipohjat ja porraselementit. Umpitiili Rakennusmateriaali, jota käytetään pääasiassa muuratuissa rakenteissa. Käytetään ensisijaisesti julkisivuissa pienkiinteistöjen rakentamisessa sekä teollisessa rakentamisessa osastoivien rakenteiden rakennusaineena. Reikätiili Käytetään pääosin muuratuissa rakenteissa. Käytetään ensisijaisesti julkisivuissa, osastoivien rakenteiden rakennusmateriaalina sekä kohteissa, joissa materiaalilta edellytetään jonkinasteista lämmöneristyskykyä. Luonnonkivi Käytetään rakentamisessa pääasiassa pintamateriaalina esimerkiksi julkisivuissa ja portaissa. Haurautensa johdosta luonnonkivi murtuu herkästi. Kevytbetoni Rakennusmateriaali kaikessa rakentamisessa keveytensä ja muunneltavuutensa johdosta, tuotemerkkinä mm. Siporex. Kevyt betonia käytetään ensisijaisesti osastoivina, mutta myös kantavina rakenteina. Kevytsora Käytetään pienkiinteistöjen rakentamisessa, tuotemerkkinä mm. LECA. Kevytsoraharkkoja käytetään etenkin perustuksissa ja kantavissa rakenteissa. Rakennuslevyt Ohutseinämäisiä rakennuslevyjä käytetään kaikessa rakentamisessa, rakenteiden pintamateriaalina. Rakennuslevyjä: kipsi- ja kipsikuitulevyt, puukuitulevyt, vanerit, lastulevyt sekä erilaiset sisustuslevyt. Levyjen lujuus ja ominaisuudet vaihtelevat paljon. Levypinnan lujuuteen sekä kiinnikkeiden asennuskohtaan vaikuttavat myös levypinnan takana olevat puiset tai metalliset rakenteet, kuten koolaukset. Tärkein kiinnikkeen valintaan vaikuttava tekijä on kiinnitysalusta.

6 Olosuhteet Korroosio on ympäristön vaikutuksesta tapahtuvaa metallin muuttumista ja hajoamista ja sillä on merkittävä vaikutus asennusten kestävyyteen. Korroosion näkyvä ilmenemismuoto on ruoste, mutta usein korroosiota ei pysty silmällä erottamaan. Korroosiota aiheuttavat erityisesti ilmasto-olosuhteet ja niiden muutokset sekä altistuminen korroosiota kiihdyttäville aineille, kuten merivesi, saasteet tai kemikaalit. Olosuhteiden vaikutuksesta syntyvän pintakorroosion lisäksi myös eri metallilaatujen yhdistäminen voi johtaa epäjalomman metallin nopeaan korroosioon (galvaaninen korroosio). Korroosiota hyvin kestävät materiaalit, kuten ruostumaton teräs, ovat herkkiä metallin sisäisten ja ulkoisten jännitysten sekä ympäröivien korroosio-olosuhteiden yhteisvaikutuksesta syntyvälle jännityskorroosiolle. Kiinnikkeitä suojataan korroosiolta sinkityksellä, erilaisilla korroosiota hidastavilla pinnoitteilla sekä ruostumattoman teräksen (A2, A4, HCR erikoishaponkestävä) käytöllä. MWF - / Valitse aina korroosio-olosuhteisiin sopiva kiinnike.

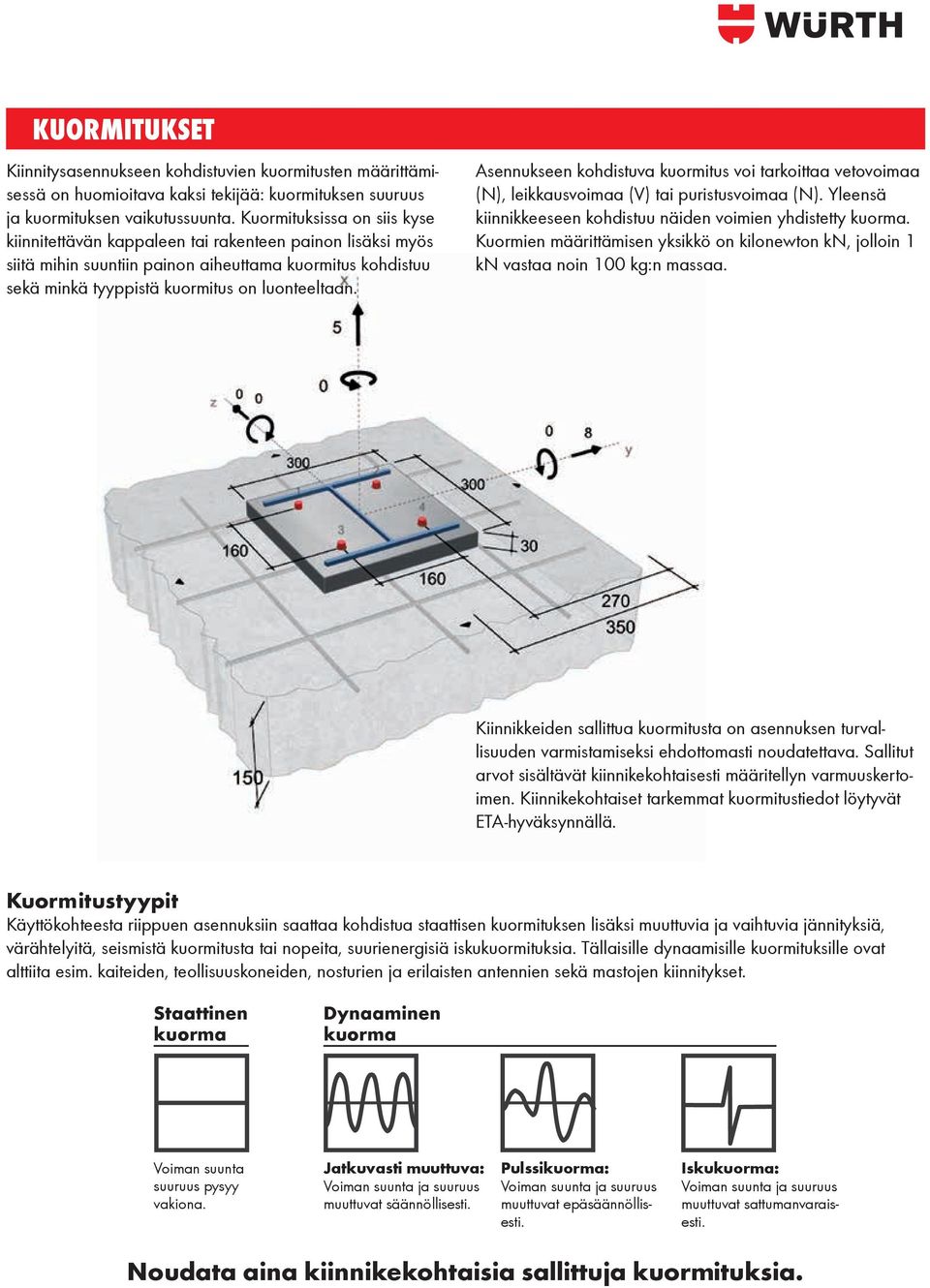

7 Kuormitukset Kiinnitysasennukseen kohdistuvien kuormitusten määrittämisessä on huomioitava kaksi tekijää: kuormituksen suuruus ja kuormituksen vaikutussuunta. Kuormituksissa on siis kyse kiinnitettävän kappaleen tai rakenteen painon lisäksi myös siitä mihin suuntiin painon aiheuttama kuormitus kohdistuu sekä minkä tyyppistä kuormitus on luonteeltaan. Asennukseen kohdistuva kuormitus voi tarkoittaa vetovoimaa (N), leikkausvoimaa (V) tai puristusvoimaa (N). Yleensä kiinnikkeeseen kohdistuu näiden voimien yhdistetty kuorma. Kuormien määrittämisen yksikkö on kilonewton kn, jolloin 1 kn vastaa noin 0 kg:n massaa. Kiinnikkeiden sallittua kuormitusta on asennuksen turvallisuuden varmistamiseksi ehdottomasti noudatettava. Sallitut arvot sisältävät kiinnikekohtaisesti määritellyn varmuuskertoimen. Kiinnikekohtaiset tarkemmat kuormitustiedot löytyvät ETA-hyväksynnällä. Kuormitustyypit Käyttökohteesta riippuen asennuksiin saattaa kohdistua staattisen kuormituksen lisäksi muuttuvia ja vaihtuvia jännityksiä, värähtelyitä, seismistä kuormitusta tai nopeita, suurienergisiä iskukuormituksia. Tällaisille dynaamisille kuormituksille ovat alttiita esim. kaiteiden, teollisuuskoneiden, nosturien ja erilaisten antennien sekä mastojen kiinnitykset. Staattinen kuorma Dynaaminen kuorma Voiman suunta suuruus pysyy vakiona. Jatkuvasti muuttuva: Voiman suunta ja suuruus muuttuvat säännöllisesti. Pulssikuorma: Voiman suunta ja suuruus muuttuvat epäsäännöllisesti. Iskukuorma: Voiman suunta ja suuruus muuttuvat sattumanvaraisesti. Noudata aina kiinnikekohtaisia sallittuja kuormituksia.

8 CE-merkintä ja ilmastorasitusluokat Ilmastorasitusluokat ISO mukaan Luokka S=sisällä, U=ulkona Esim. Ruuvisuositus C1 Hyvin lievä C2 Lievä C3 Kohtalainen C4 ETA-11/0190 Ankara C5-I Hyvin ankara, teollisuus C5-M Hyvin ankara, meri EUROPEAN TECHNICAL APPROVAL EUROPEAN ETA-08/0121 TECHNICAL - ETAG 001 APPROVAL - option 1 ETA-08/ ETAG option 1 S=Lämpimät, tuuletetut sisätilat U= S=Lämmittämättömät rakennukset U=Puhdas maaseutuilmasto S=Suurehko kosteus, epäpuhtauksia jonkin verran U=Kaupunki ja teollisuus, kohtalaisesti rikkirioksidia S=Kemian tuotantolaitokset, uima-altaat, telakat U=Teollisuus- ja rannikkoalueet, kohtalainen suolapitoisuus S=Jatkuvaa kondensoitumista, paljon epäpuhtauksia U=Teollisuusalueet - korkea kosteus, syövyttäviä epäpuhtauksia S= Jatkuvaa kondensoitumista, paljon epäpuhtauksia U=Meri-ilmasto, jossa korkea suolapitoisuus Hiiliteräs, sinkitty Hiiliteräs + Ruspert Hiiliteräs, Ruspert AISI 4 + Ruspert (AISI 4 + Ruspert) A2 A4 Selvitetään tapauskohtaisesti Selvitetään tapauskohtaisesti Rakennustuotteiden CE- merkintä Rakennustuote tarkoittaa rakennuskohteeseen kiinteäksi osaksi tulevaa tuotetta, kuten betonielementit, kantavat teräsrakenneosat jne. Harmonisoitu tuotestandardi hen esim. EN Laki vaatii CE- merkinnän alkaen, tämän jälkeen tuotetta ei saa myydä ilman merkintää Suomessa eikä Euroopassa Eurooppalainen tekninen arviointi ETA esim. kiila- ankkuri ETA-08/0173 optio-1 halkeilleelle betonille. Voidaan myöntää rakennustuotteille, joille ei ole olemassa harmonisoitua tuotestandardia ETA on vapaaehtoinen, CE- merkintään johtava tekninen arviointi, vaikka hyväksyntä on vapaaehtoinen niin käytännössä asiakkaat ja rakennusvalvonta voivat sitä vaatia koska se helpottaa tuotteen soveltuvuuden arviointia Milloin rakennustuote on CE- merkittävä? Tuote kuuluu harmonisoidun tuotestandardin (hen) soveltamisalaan tai Valmistaja on hakenut ja saanut tuotteelle eurooppalaisen teknisen arvioinnin (ETA) Huom! CE- merkintä ei ole tuotehyväksyntä. Rakennusvalvonta arvioi erikseen, voiko tuotetta käyttää kyseisessä rakennuskohteessa. Tuotteen valinta on kuitenkin hankkeeseen ryhtyvän suunnittelijan vastuulla. Ilmastorasitusluokat C1 Sinkityt C2 Kuumasinkityt, ruspertit, aisi 4, naulauslevyt, kulmat, pilari, palkkikengät, kateruuvit C3 A2, A2-ruspertilla C4 happoset sekä HCR kiinnikkeet MWF - /

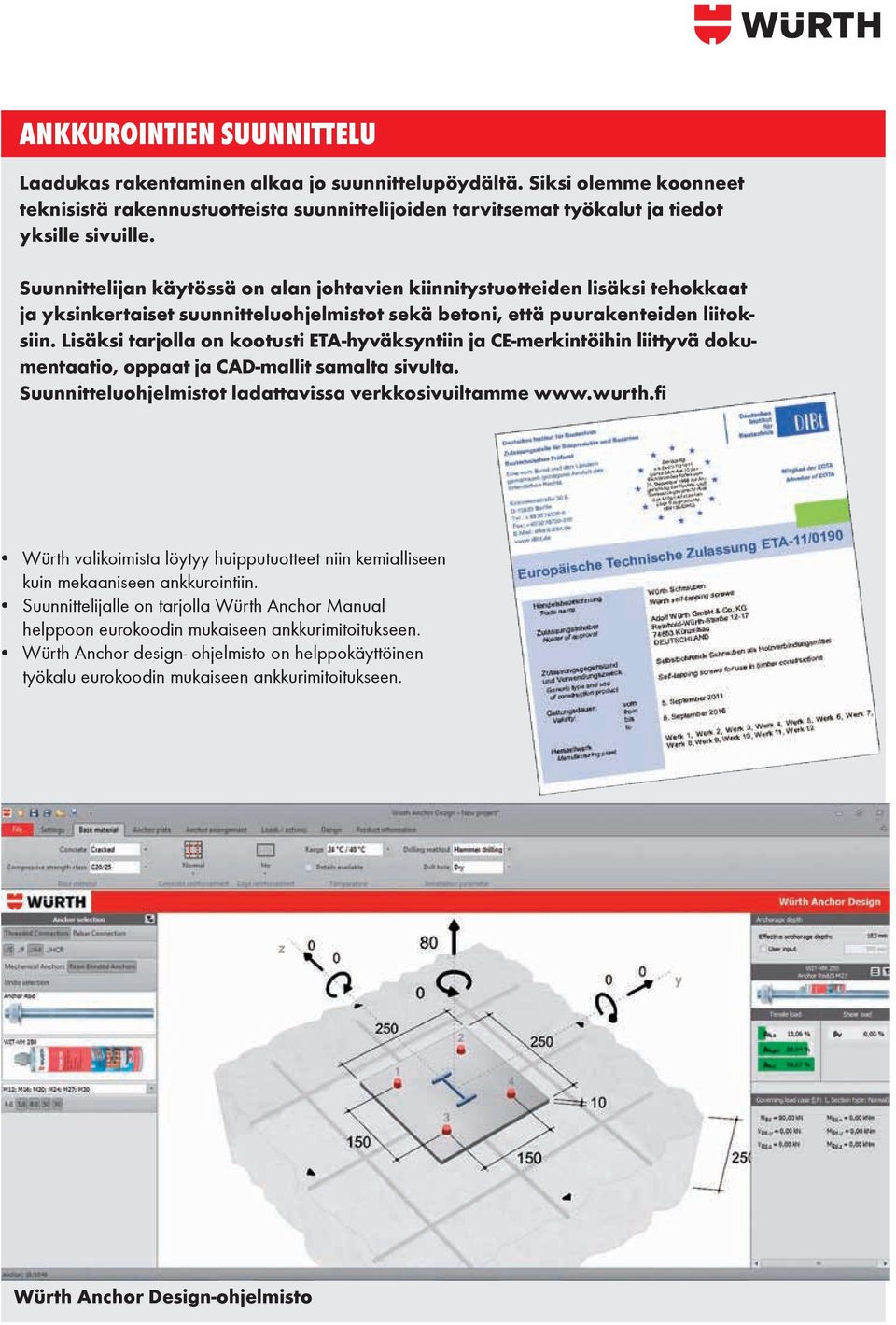

9 ankkurointien suunnittelu Laadukas rakentaminen alkaa jo suunnittelupöydältä. Siksi olemme koonneet teknisistä rakennustuotteista suunnittelijoiden tarvitsemat työkalut ja tiedot yksille sivuille. Suunnittelijan käytössä on alan johtavien kiinnitystuotteiden lisäksi tehokkaat ja yksinkertaiset suunnitteluohjelmistot sekä betoni, että puurakenteiden liitoksiin. Lisäksi tarjolla on kootusti ETA-hyväksyntiin ja CE-merkintöihin liittyvä dokumentaatio, oppaat ja CAD-mallit samalta sivulta. Suunnitteluohjelmistot ladattavissa verkkosivuiltamme Würth valikoimista löytyy huipputuotteet niin kemialliseen kuin mekaaniseen ankkurointiin. Suunnittelijalle on tarjolla Würth Anchor Manual helppoon eurokoodin mukaiseen ankkurimitoitukseen. Würth Anchor design- ohjelmisto on helppokäyttöinen työkalu eurokoodin mukaiseen ankkurimitoitukseen. Würth Anchor Design-ohjelmisto

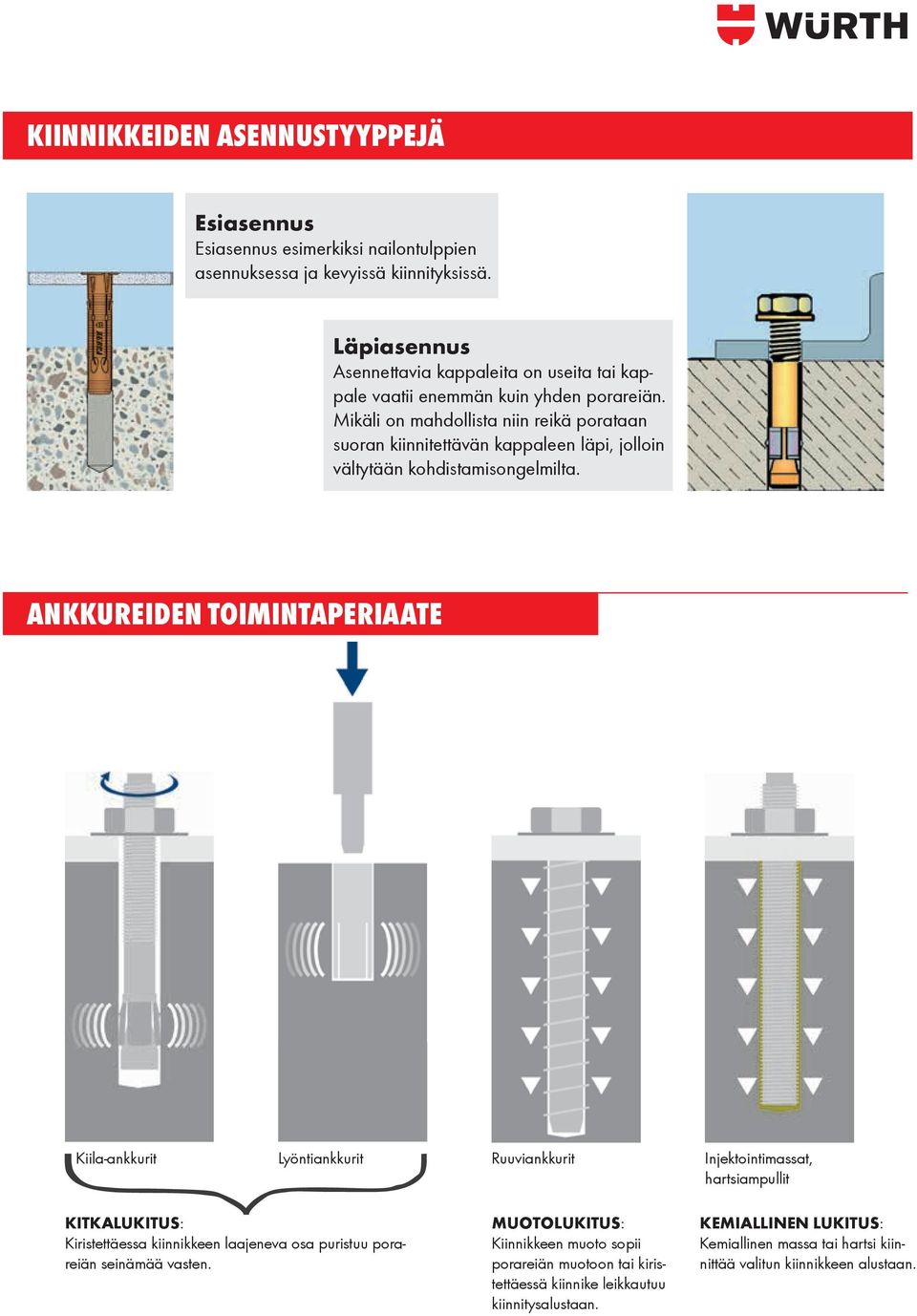

10 Kiinnikkeiden asennustyyppejä Esiasennus Esiasennus esimerkiksi nailontulppien asennuksessa ja kevyissä kiinnityksissä. Läpiasennus Asennettavia kappaleita on useita tai kappale vaatii enemmän kuin yhden porareiän. Mikäli on mahdollista niin reikä porataan suoran kiinnitettävän kappaleen läpi, jolloin vältytään kohdistamisongelmilta. Ankkureiden toimintaperiaate Kiila-ankkurit Lyöntiankkurit Ruuviankkurit Injektointimassat, hartsiampullit KITKALUKITUS: Kiristettäessa kiinnikkeen laajeneva osa puristuu porareiän seinämää vasten. MUOTOLUKITUS: Kiinnikkeen muoto sopii porareiän muotoon tai kiristettäessä kiinnike leikkautuu kiinnitysalustaan. KEMIALLINEN LUKITUS: Kemiallinen massa tai hartsi kiinnittää valitun kiinnikkeen alustaan.

11 W-FAZ/S kiila-ankkuri W-FAZ/S, sähkösinkitty teräs Eurooppalainen tekninen arviointi Option 1 halkeillut ja halkeilematon Hyväksynnät Palonkesto TR 020 R30-R120 M8 - M24 Testi raportit Palonkesto W-FAZ kiila-ankkurin asennustyökalu M8 M16 Tuoten:o Koviin kiinnitysalustoihin, keskiraskaisiin ja raskaisiin kiinnityksiin. Asennusvalmis kokonaisuus, erinomainen ns. läpiasennuksessa, jossa reikä porataan ja kiinnike asetetaan suoraan kiinnitettävän materiaalin lävitse. Liitos voidaan kuormittaa heti asennuksen jälkeen. Sopii metallirakenteiden, profiilinen jalkojen, kannattimien, kaiteiden, ritilöiden, koneiden, puurakenteiden, palkkien, tukien, kaapelihyllyjen kiinnittämiseen. Varma ja turvallinen kiristettynä oikeaan kiristysmomenttiin! Materiaali: sähkösinkitty teräs C1 ilmastorasitusluokkaan käytettäväksi kuivissa sisätiloissa. ETA optio1-hyväksytty ja CE-merkitty halkeillut ja halkeilematon betoni (M8 - M24) Palonkesto TR 020 mukaan R30, R60, R90, R120 (sisällytetty ETA- 99/0011) VdS hyväksytty M8 - M24 Asennus ohje: MWF - 05/ Poraa reikä Puhdista reikä Asenna ankkuri Kiristä ankkuri Kiristä oikeaan kiristysmomenttiin

12 W-FAZ/S kiila-ankkuri Tekniset tiedot Ankkurin koko mm M8 M M12 M16 M20 M24 Sallittu kuormitus 1) suoraveto (yksi ankkuri ilman reunaetäisyys vaikutusta) Sallittu kuormitus 1) leikkaus (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeillut betoni C20/25 2), s 3 h ef, c 1.5 h ef ) (halkeilematon betoni C20/25 2) ) (s cr,sp 3 h ef, c cr,sp 1.5 h ef ) (halkeillut betoni C20/25 2), c h ef ) (halkeilematon betoni C20/25 2), c h ef ) N perm. [kn] = C20/25 2) V perm. [kn] = C20/25 2) Sallittu taivutus momentti M perm. [Nm] Sallittu palokuormitus (R30, R60, R90, R120) Katso ETA-99/0011 F30 [in kn] Palonkesto F60 [in kn] F90 [in kn] F120 [in kn] Asennustiedot Keskinäinen etäisyys s cr,n [in mm] Reunaetäisyys c cr,n [in mm] Ankkurointi alustan min.paksuus h std [in mm] Min. keskinäinen etäisyys s min [in mm] Halkeillut betoni Halkeilematon betoni for c [mm] Min. reuna etäisyys c min [in mm] Halkeillut betoni Halkeilematon betoni for s [in mm] Kiinnitysalustan minimi paksuus h min [mm] Min. keskinäinen etäisyys s min [in mm] Halkeillut betoni Halkeilematon betoni for c [mm] Min. reuna etäisyys c min [in mm] Halkeillut betoni Halkeilematon betoni for s [in mm] Tehollinen ankkurointi syvyys h ef [in mm] Pora koko d 0 [in mm] Porareiän koko d cut [in mm] Reiän syvyys h 1 [in mm] Kiinnitettävän materiaalin reikäkoko d f [in mm] Kiristysmomentti T inst [Nm] Ankkurin mitat Ankkurin koko [in mm] M8 M M12 M16 M20 M24 Kokonaispituus l [in mm] max. kiinnityspaksuus Tuote t fix [in mm] W-FAZ/S M8-/75 W-FAZ/S M8-30/95 W-FAZ/S M8-50/115 W-FAZ/S M8-0/165 W-FAZ/S M-15/95 W-FAZ/S M-30/1 W-FAZ/S M-50/130 W-FAZ/S M12-15/1 W-FAZ/S M12-30/125 W-FAZ/S M12-50/145 W-FAZ/S M12-65/160 W-FAZ/S M12-85/180 W-FAZ/S M12-5/200 W-FAZ/S M12-125/220 W-FAZ/S M12-145/240 W-FAZ/S M12-160/255 W-FAZ/S M16-25/145 W-FAZ/S M16-50/170 W-FAZ/S M16-0/220 W-FAZ/S M16-140/260 W-FAZ/S M16-180/300 W-FAZ/S M20-30/165 W-FAZ/S M20-60/195 W-FAZ/S M20-130/265 W-FAZ/S M20-150/285 W-FAZ/S M20-30/190 W-FAZ/S M20-60/220 W-FAZ/S M20-75/235 W-FAZ/S Kiila-ankkuri Sinkitty teräs Art. No MWF - 06/ Würth system components 1) Varmuuskerroin γ F = 1.4 2) Betoni normaalisti vahvistettu. Korkeammat arvot ovat mahdollisia kovemmassa betonissa.

13 W-FAZ/A4 W-FAZ/HCR kiila-ankkuri W-FAZ/A4, Ruostumaton teräs A4 W-FAZ/HCR syövyttäviin korroosio-olosuhteisiin (1.4529) Hyväksynnät Eurooppalainen tekninen arviointi Option 1 halkeillut ja halkeilematon W-FAZ/A4 Kiila-ankkuri Koviin kiinnitysalustoihin, keskiraskaisiin ja raskaisiin kiinnityksiin. Asennusvalmis kokonaisuus, erinomainen ns. läpiasennuksessa, jossa reikä porataan ja kiinnike asetetaan suoraan kiinnitettävän materiaalin lävitse. Liitos voidaan kuormittaa heti asennuksen jälkeen. Sopii metallirakenteiden, profiilinen jalkojen, kannattimien, kaiteiden, ritilöiden, koneiden, puurakenteiden, palkkien, tukien, kaapelihyllyjen kiinnittämiseen. Varma ja turvallinen kiristettynä oikeaan kiristysmomenttiin! Materiaali: Haponkestävä teräs A4 C4 ilmastoluokka Palonkesto TR 020 mukaan R30-R120 (sisällytetty ETA - 99/0011) VdS Optio 1-hyväksytty ja CE-merkitty halkeillut ja halkeilematon betoni (M8-M20) Käytettäväksi sisä ja ulkotiloissa. Asennus ohje: Palonkesto TR 020 R30 - R120 M8 - M20 Testi raportit Palonkesto Direct flame effect W-FAZ/HCR Kiila-ankkuri HCR-teräksestä (1.4539) valmistetut kiinnikkeet ovat syövyttäviin korroosio-olosuhteisiin kehitettyjä kiinnikkeitä kun turvallisuus ja materiaalin kestävyys ovat etusijalla kuten uimahalleissa, satamissa, tunneleissa, kemikaaleja käytettävissä tehtaissa ja laitoksissa, veden puhdistamoissa sekä kaikissa syövytettävissä olosuhteissa. W-FAZ Kiila-ankkurin asennustyökalu M8 M16 Tuoten:o Materiaali: Erikoisluja haponkestävä teräs HCR (1.4539) C5 ilmastorasitusluokkaan Palonkesto TR 020 mukaan R30-R60-R90-R120 (sisällytetty ETA- 99/0011) VdS hyväksytty M8 - M24 ETA-Optio1 hyväksytty ja CE-merkitty halkeillut ja halkeilematon betoni (M8, M, M12, M20) Käytettäväksi sisä- ja ulkotiloissa vaativiin olosuhteisiin. MWF - 12/ Poraa reikä Puhdista reikä Asenna ankkuri Kiristä ankkuri Kiristä oikeaan kiristysmomenttiin

14 W-FAZ/A4 W-FAZ/HCR kiila-ankkuri Tekniset tiedot Ankkurin koko mm M8 M M12 M16 M20 Sallittu kuormitus 1) suoraveto (yksi ankkuri ilman reunaetäisyys vaikutusta) Sallittu kuormitus 1) leikkaus (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeillut betoni C20/25 2), s 3 h ef, c 1.5 h ef ) (halkeilematon betoni C20/25 2),s cr, sp ja c cr, sp katso hyväksyntä (halkeilematon betoni C20/25 2), c h ef ) (halkeilematon betoni C20/25 2), c h ef ) N perm. [kn] = C20/25 2) V perm. [kn] = C20/25 2) Sallittu taivutus momentti M perm [Nm] Sallittu palokuormitus (R30, R60, R90, R120) Katso European Technical Approval ETA-99/0011 F30 [in kn] Palonkesto F60 [in kn] (Betoni C20/25) F90 [in kn] F120 [in kn] Asennustiedot Ankkurointi alustan min.paksuus h std [in mm] Min. keskinäinen etäisyys s min [in mm] Halkeillut betoni Halkeilematon betoni for c [in mm] Min. reuna etäisyys c min [in mm] Halkeillut betoni Halkeilematon betoni for s [in mm] Kiinnitysalustan minimi paksuus h min [in mm] Min. keskinäinen etäisyys s min [in mm] Halkeillut betoni Halkeilematon betoni for c [in mm] Min. reuna etäisyys c min [in mm] Halkeillut betoni Halkeilematon betoni for s [in mm] Keskinäinen etäisyys s cr,n [in mm] Reuna etäisyys c cr,n [in mm] Tehollinen ankkurointi syvyys h ef [in mm] Pora koko d 0 [in mm] Porareiän koko d cut [in mm] Reiän syvyys h 1 [in mm] Kiinnitettävän materiaalin reikäkoko d f [in mm] Kiristysmomentti T inst = [in Nm] Ankkurin mitat W-FAZ/A4, W-FAZ/HCR M8 M M12 M16 M20 Kokonaispituus max. kiinnityspaksuus l [in mm] t fix [in mm] Tuote W-FAZ/A4 M8-/75 W-FAZ/A4 M8-15/80 W-FAZ/A4 M8-30/95 W-FAZ/A4 M8-50/115 W-FAZ/A4 M8-0/165 W-FAZ/A4 M-/90 W-FAZ/A4 M-15/95 W-FAZ/A4 M-30/1 W-FAZ/A4 M-50/130 W-FAZ/A4 M-0/180 W-FAZ/A4 M12-15/1 W-FAZ/A4 M12-20/115 W-FAZ/A4 M12-30/125 W-FAZ/A4 M12-50/145 W-FAZ/A4 M12-85/180 W-FAZ/A4 M12-125/220 W-FAZ/A4 M12-160/255 W-FAZ/A4 M12-180/275 W-FAZ/A4 M12-205/300 W-FAZ/A4 M12-230/325 W-FAZ/A4 M16-25/145 W-FAZ/A4 M16-50/170 W-FAZ/A4 M16-0/220 W-FAZ/A4 M16-160/280 W-FAZ/A4 M16-180/300 W-FAZ/A4 M16-205/325 W-FAZ/A4 M16-220/340 W-FAZ/A4 M20-30/165 W-FAZ/A4 M20-60/195 W-FAZ/A4 M20-130/265 W-FAZ/A4 M20-150/285 W-FAZ/A4 Kiila-ankkuri Haponkestävä teräs A4 Art. No MWF - 12/ W-FAZ/HCR Kiila-ankkuri Würth system components ) Varmuuskerroin γ F = 1.4 2) Betoni normaalisti vahvistettu. Korkeammat arvot ovat mahdollisia kovemmassa betonissa.

15 W-NA-k Naula-Ankkuri Sinkitty teräs C1 ilmastorasitusluokka Hyväksynnät Eurooppalainen tekninen arviointi Multiple attachment of non-load-bearing systems in concrete Palonkesto TR 020 R30 - R120 Koviin kiinnitysalustoihin, keskiraskaisiin kiinnityksiin. Asennusvalmis kokonaisuus, erinomainen ns. läpiasennuksessa, jossa reikä porataan ja kiinnike asetetaan suoraan kiinnitettävän materiaalin lävitse. Liitos voidaan kuormittaa heti asennuksen jälkeen. Sopii metallirakenteiden, profiilien, listojen kiinnittämiseen betoniin. ETA-hyväksytty Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin. Palokesto TR020 mukaan R30, R60, R90, R120 C20/25 C50/60 betonille (Eta-11/0339 mukaan). Asennus ohje: MWF - 07/ Poraa reikä Puhdista reikä Asenna ankkuri paikalleen ja lyö sisään Lyö naula-ankkuria kunnes liitos on tiivis

16 W-NA-k Naula-Ankkuri Tekniset tiedot Ankkurin koko [mm] 6 (h ef [mm] = 25) 6 (h ef [mm] = 30) F Sarjakiinnityksiin ei kantaviin perm [kn] 3) C12/15 järjestelmiin betoniin (vino- ja suoraveto) F perm [kn] 3) c 0 mm ja s 200 mm C20/25 ja C50/60 1) F Sarjakiinnityksiin ei kantaviin perm [kn] 3) C12/15 järjestelmiin betoniin (vino- ja suoraveto) F perm [kn] 3) c 50 mm ja s 0 mm C20/25 ja C50/60 1) Sallittu palokuormitus R30; F perm [kn] 2) (TR 020) R60; F perm [kn] 2) Keskinäinen ja reuna etäisyys, R90; F perm [kn] 2) katso ETA-11/0339 R120; F perm [kn] 2) Sallittu taivutus momentti M perm [Nm] Asennustiedot Ankkurointi alustan min paksuus h min [mm] Tehollinen ankkurointi syvyys h ef [mm] Porakoko d 0 [in mm] 6 6 Porareiän koko d cut [mm] Porareiän syvyys h 0 [mm] Kiinnitettävän materiaalin reikäkoko d f [mm] 7 7 Ankkurin mitat Kiinnityspaksuus h ef = 30 t fix [mm] Kiinnityspaksuus h ef = 25 t fix, red [mm] Naula-ankkuri W-NA-K 6 sinkitty teräs Art. No Pakkaus Kpl W-NA-K MWF - 06/ Würth System Components 1) Varmuuskerroin γ F = 1.4 2) Varmuuskerroin γ MFi =1.0, Varmuuskerroin γ F =1.0

17 W-NA-K/A4 Naula-ankkuri Haponkestävä teräs A4 C4 ilmastonrasitusluokka Hyväksynnät Eurooppalainen tekninen arviointi Sarjakiinnityksiin Palonkesto TR 020 R30 - R120 Koviin kiinnitysalustoihin, keskiraskaisiin kiinnityksiin. Asennusvalmis kokonaisuus, erinomainen ns. läpiasennuksessa, jossa reikä porataan ja kiinnike asetetaan suoraan kiinnitettävän materiaalin lävitse. Liitos voidaan kuormittaa heti asennuksen jälkeen. Sopii metallirakenteiden, profiilien, listojen kiinnittämiseen betoniin. ETA-hyväksytty Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin. Palokesto TR020 mukaan R30, R60, R90, R120 C20/25 C50/60 betonille (Eta-11/0339 mukaan). Sisä- ja ulkotiloihin teollisuuteen, meren läheisyyteen. Helppo ja nopea asentaa. Pienet reunat ja keskinäiset etäisyydet. Siisti liitos. Asennus ohje: MWF - 07/ Poraa reikä Puhdista reikä Asenna ankkuri paikalleen ja lyö sisään Lyö naula-ankkuria kunnes liitos on tiivis

18 W-NA-K/A4 Naula-ankkuri Tekniset tiedot Ankkurin koko [mm] 6 (h ef [mm] = 30) F Sarjakiinnityksiin ei kantaviin perm [kn] 1.9 C12/15 järjestelmiin betoniin (vino- ja suoraveto) F perm [kn] c 0 mm ja s 200 mm C20/25 ja 2.8 C50/60 1) F Sarjakiinnityksiin ei kantaviin perm [kn] 0.9 C12/15 järjestelmiin betoniin (vino- ja suoraveto) F perm [kn] c 50 mm ja s 0 mm C20/25 ja 1.2 C50/60 1) Sallittu palokuormitus R30; F perm [kn] 2) 0.9 (TR 020) R60; F perm [kn] 2) 0.9 Keskinäinen ja reuna etäisyys, R90; F perm [kn] 2) 0.9 Katso ETA-11/0339 R120; F perm [kn] 2) 0.7 Sallittu taivutus momentti M perm [Nm] 7.7 Asennustiedot Ankkurointi alustan min paksuus h min [mm] 80 Tehollinen ankkurointi syvyys h ef [mm] 30 Porakoko 3) d 0 [in mm] 6 Porareiän koko. 3) d cut [mm] 6.4 Porareiän syvyys h 0 [mm] 40 Kiinnitettävän materiaalin reikäkoko d f [mm] 7 Ankkurin mitat Kiinnityspaksuus h ef = 30 t fix [mm] 5 30 Naula-ankkuri W-NA-K/A4 Art. No Pakkaus Kpl W-NA-K 1) Varmuuskerroin γ F = 1.4 2) Varmuuskerroin γ MFi =1.0, Varmuuskerroin γ F =1.0 MWF - 07/ Würth System Components

19 W-NA-M NAula-ankkuri Sinkitty teräs C1 ilmastonrasitusluokka Hyväksynnät Eurooppalainen tekninen arviointi Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin Palonkesto TR 020 R30 - R120 Putkikannakointeihin, soveltuu esim. sprinkler linjastojen kannakointiin. M8/M sisäkierteellä/m8 ulkokierre. Helppo ja nopea asennus: poraa reikä ja lyö ankkuri pailalleen. Liitos heti kuormitettavissa. VdS-hyväksytty ETA-hyväksytty Paloluokitus TR 020 mukaan R30, R60, R90 ja R 120 Soveltuu käytettäväksi kuivissa sisätiloissa. Asennusohje MWF - 07/ Poraa reikä Puhdista reikä Varmista että mutteri Lyö ankkuri paikalleen Liitos kuormitettavissa on paikallaan.

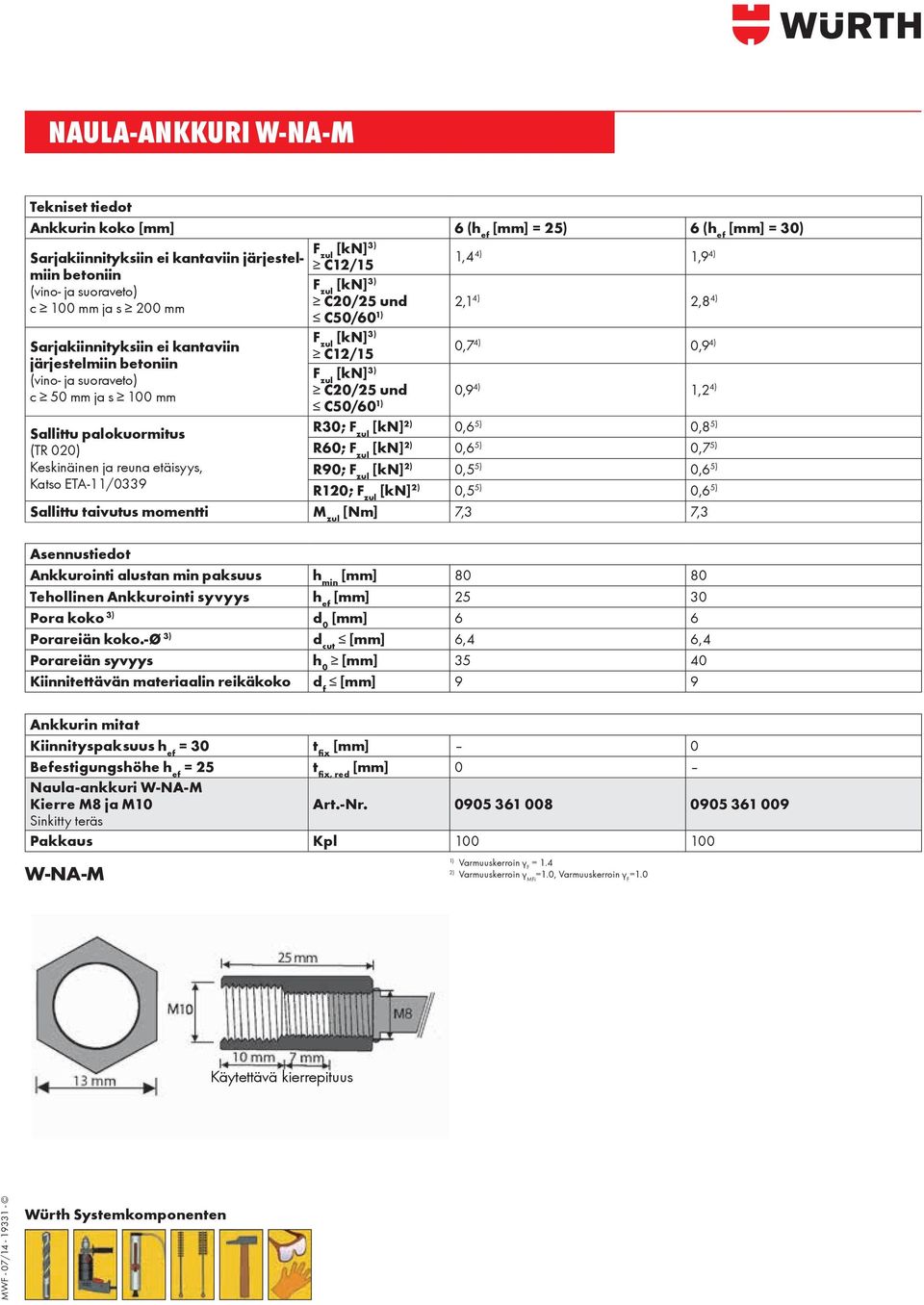

20 NAula-ankkuri W-NA-M Tekniset tiedot Ankkurin koko [mm] 6 (h ef [mm] = 25) 6 (h ef [mm] = 30) F Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin zul [kn] 3) 1,4 C12/15 1,9 4) (vino- ja suoraveto) F zul [kn] 3) c 0 mm ja s 200 mm C20/25 und 2,1 4) 2,8 4) C50/60 1) F Sarjakiinnityksiin ei kantaviin zul [kn] 3) 0,7 C12/15 0,9 4) järjestelmiin betoniin (vino- ja suoraveto) F zul [kn] 3) c 50 mm ja s 0 mm C20/25 und 0,9 4) 1,2 4) C50/60 1) Sallittu palokuormitus R30; F zul [kn] 2) 0,6 5) 0,8 5) (TR 020) R60; F zul [kn] 2) 0,6 5) 0,7 5) Keskinäinen ja reuna etäisyys, R90; F zul [kn] 2) 0,5 5) 0,6 5) Katso ETA-11/0339 R120; F zul [kn] 2) 0,5 5) 0,6 5) Sallittu taivutus momentti M zul [Nm] 7,3 7,3 Asennustiedot Ankkurointi alustan min paksuus h min [mm] Tehollinen Ankkurointi syvyys h ef [mm] Pora koko 3) d 0 [mm] 6 6 Porareiän koko.-ø 3) d cut [mm] 6,4 6,4 Porareiän syvyys h 0 [mm] Kiinnitettävän materiaalin reikäkoko d f [mm] 9 9 Ankkurin mitat Kiinnityspaksuus h ef = 30 t fix [mm] 0 Befestigungshöhe h ef = 25 t fix, red [mm] 0 Naula-ankkuri W-NA-M Kierre M8 ja M Art.-Nr Sinkitty teräs Pakkaus Kpl 0 0 W-NA-M 1) Varmuuskerroin γ F = 1.4 2) Varmuuskerroin γ MFi =1.0, Varmuuskerroin γ F =1.0 Käytettävä kierrepituus MWF - 07/ Würth Systemkomponenten

21 W-SA BetoniRUUVI Keskiraskaille ja raskaille kuormille Halkeillut ja halkeilematon betoni W-SA Sähkösinkitty Ø 7.5 Ø. Ø. 12 Ø. 14 Ø. 16 Ø. 20 Hyväksynnät Eurooppalainen tekninen arviointi Option 1 halkeillut ja halkeilematon Palonkesto TR 020 R30 - R120 Sähkösinkitty Ø Haponkestävä teräs A4 Ø W-SA A4 Haponkestävä A4 Ø. 7.5 Ø. Ø. 12 Sinkitty teräs C1 Ilmastorasitusluokka (kuivat sisätilat) Haponkestävä teräs A4 C4 Ilmastorasitusluokka (Ulko- ja sisätilat) Haponkestävä teräs A5 C4 Ilmastorasitusluokka Keskiraskaille ja raskaille kuormille Pienet reuna ja keskinäiset etäisyydet. voidaan kuormittaa heti. Voidaan irrottaa ja asentaa uudelleen. Helppo ja nopea asennus. ETA optio 1 hyväksytty ja CE-merkitty (sinkitty ETA -05/0012 mukaan) (HST ETA-06/0277 mukaan) Palonkesto TR020 mukaan R30, R60, R90, R120 (sisällytetty ETA-05/0012 tai ETA-06/0277) Sopii metallirakenteiden profiilien, kiskojen, jalkojen, kannattimien, kaiteiden, ritilöiden, koneiden, puurakenteiden, palkkien, tukien, kaapelihyllyjen kiinnittämiseen. Asennus ohje: MWF - 05/ Poraa reikä Puhdista reikä Lisää kiinnitettävä materiaali Asenna ankkuri kiristä momenttiavainta käyttäen

22 W-SA Betoniruuvi Kuormitustiedot Ankkurin halkaisija [mm] 7, ) Sallittu kuormitus 1) suoraveto (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeillut betoni C20/25 2), s 3 h ef, c 1,5 h ef ) Zn teräs A4 (halkeilematon betoni C20/25 2) s 3 h ef, c 1,5 h ef ) Zn teräs A4 N zul [kn] = C20/25 2) 2,0 1,7 3,6 3,6 4,8 4,8 7,9 11,7 3,0 2,6 4,8 4,8 6,4 6,4 11,9 15,9 F empf. 11,0 Sallittu kuormitus 1) leikkaus (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeillut betoni C20/25 2), c h ef ) Zn teräs. A4 (halkeilematon betoni C20/25 2), c h ef ) Zn teräs A4 V zul [kn] = C20/25 3,3 4,3 7,6 9,5 12,4 13,8 17,1 23,3 3,3 5,9 7,6 9,5 12,4 15,7 17,1 23,3 Sallittu taivutus momentti Zn teräs. A4 M zul [Nm] 9,0,5 18,1 21,4 39,0 44,3 62,9 3,3 Sallittu palokuormitus (R30, R60, R90, R120) Katso ETA-05/0012 ja ETA-06/0277 Asennustiedot Min. keskinäinen etäisyys s min [mm] Keskinäinen etäisyys s cr,n [mm] ,5 163,5 214,5 262,5 300 Min. reuna etäisyys c min [mm] Reuna etäisyys c cr,n [mm] 60 71,3 81,8 7,3 131,3 150 Kiinnitysalustan minimi paksuus Zn teräs A4 h min [mm] Tehollinen ankkurointi syvyys h ef [mm] 40 47,5 54,5 71,5 87,5 Pora koko Ø d 0 [mm] 6,0 8,0,0 12,0 14,0 18,0 Porareiän koko Ø d cut [mm] 6,4 8,45,45 12,50 14,50 Reiän syvyys Zn teräs A4 h 1 [mm] Asennussyvyys Zn teräs A4 h nom [mm] Kiinnitettävän kpl läpimenoreikä d f [mm] 9,0 12,0 14,0 16,0 18,0 22,0 Kiristysmomentti T empf = [Nm] Ankkurin mitat W-SA / W-SA A4 7, Kokonaispituus l [mm] max. kiinnityspaksuus t fix [mm] Tuote W-SA 7,5x60/5 3) W-SA 7,5x80/25 3) W-SA 7,5x0/45 3) W-SA A4 7,5x75/ 3) W-SA x70/5 3) W-SA x80/15 3) W-SA x0/35 3) W-SA x120/55 4) W-SA x140/75 4) W-SA x160/95 5) W-SA A4 x85/ 3) W-SA A4 x95/20 3) W-SA 12x90/15 3) W-SA 12x0/25 3) W-SA 12x120/45 3) W-SA 12x140/65 4) W-SA 12x160/85 4) W-SA 12x180/5 5) W-SA 12x200/125 5) W-SA 12x240/165 5) W-SA 12x280/205 5) W-SA 12x320/245 5) W-SA A4 12x0/ 3) W-SA A4 12x120/30 3) W-SA 14x1/15 3) W-SA 16x80/ 6) W-SA 16x130/15 3) W-SA 20x0/ 6) Betoniankkuri W-SA Sähkösinkitty teräs Ø 7,5 SW 13, Ø SW 16 Ø 12 SW 18, Ø 14 SW 21 Ø 16 SW 24, Ø 20 SW 30 Art.-Nr ) ) Betoniankkuri W-SA Sähkösinkitty teräs Ø 12 SW 18 korialuslevyllä Art.-Nr Betoniankkuri W-SA A4 Ruostumaton teräs A4 Ø 7,5 SW 13, Ø SW 16, Ø 12 SW 18 Art.-Nr Pakkaus kpl MWF - 06/ Würth Systemkomponenten 1) Varmuuskerroin γ F = 1.4

23 Schraubanker W-SA Betoniruuvi W-SA 7,5 7,5 Kuormitustiedot Ankkurin halkaisija [mm] 7,5 Sallittu kuormitus 1) suoraveto (yksi ankkuri ilman reunaetäisyys vaikutusta) Sallittu kuormitus 1) leiikaus (yksi ankkuri ilman reunaetäisyys vaikutusta) Vetolujuus vyöhyke (halkeillut betoni C20/25 2), s 3 h ef, c 1,5 h ef ) Zn teräs A4 A5 Painevyöhyke (halkeilematon betoni C20/25 2) s 3 h ef, c 1,5 hef ) Zn teräs A4 A5 Vetolujuus vyöhyke (halkeillut betoni C20/25 2), c h ef ) Zn teräs A4 A5 Painevyöhyke (halkeilematon betoni C20/25 2), c h ef ) Zn teräs A4 A5 N zul [kn] = C20/25 2) V zul [kn] = C20/25 2,0 1,7 3,0 2,6 3,3 4,3 3,3 4,3 Sallittu taivutus momentti Zn teräs. A4 A5 M zul [Nm] 9,0,5 Sallittu palokuormitus (R30, R60, R90, R120) Katso ETA-05/0012 ja ETA-06/0277 Asennustiedot Min. keskinäinen etäisyys s min [mm] 40 Keskinäinen etäisyys s cr,n [mm] 120 Min. reuna etäisyys c min [mm] 40 Reuna etäisyys c cr,n [mm] 60 Kiinnitysalustan minimi paksuus Zn A4 A5 h min [mm] 0 5 Tehollinen ankkurointi syvyys h ef [mm] 40 Pora koko Ø d 0 [mm] 6,0 Porareiän koko Ø d cut [mm] 6,4 Reiän syvyys Zn teräs A4 A5 h 1 [mm] Asennussyvyys Zn A4 A5 h nom [mm] Kiinnitettävän kpl läpimenoreikä d f [mm] 9,0 Kiristysmomentti T empf = [Nm] 15 Ankkurin mitat W-SA / W-SA A4 7,5 Kokonaispituus l [mm] max. kiinnityspaksuus t fix [mm] Kuusiokanta Sähkösinkitty: / HST Ruostumaton teräs A4 Ø 7,5 AV 13 Uppokanta 90 Kanta-Ø 13,2-13,6 mm Sähkösinkitty: Ø 7,5 TX 40 Haponkestävä Ruostumaton teräs A4: Ø 7,5 TX 30 Haponkestävä Lieriökanta Typ P, Kanta-Ø 13,213,6 mm Sähkösinkitty: Ø 7,5 TX 40 Haponkestävä A5 Ruostumaton teräs A4: Ø 7,5 TX 30 DOME Sähkösinkitty Ø 7,5 TX 30, Kanta-Ø 14,1-14,5 mm Vertigo Sähkösinkitty: Ø 7,5 AV 13 Sisäkierre M8 / M Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr ) 3) ) 3) ) ) 3) ) 3) ) ) ) ) 3) ) A ) A ) A A ) Varmuuskerroin γ F = 1.4 MWF - 06/ Würth Systemkomponenten

24 W-BS betoniruuvi dome Sinkitty teräs Hyväksynnät Eurooppalainen tekninen arviointi Sarjakiinnityksiin Palonkesto Techninen raportti TR 020 R30 R120 Koviin kiinnitysalustoihin, kevyisiin kiinnityksiin. Sopii metallirakenteiden, profiilien, listojen kiinnittämiseen betoniin. Esim. Varifix C-kiskot Helppo ja nopea asennus akkuruuvinväännintä käyttäen. ETA-hyväksytty (ETA-15/0091, sarjakiinnityksiin, ei kantaviin järjestelmiin, betoniin) Palonkesto TR 020 mukaan R30, R60, R90, R120. Asennusohje MWF - 03/ Poraa reikä Puhdista reikä Asenna ankkuri Kiristä liitos

25 W-BS betoniruuvi dome W-BS Betoniruuvi Dome Tuote W-BS Betoniruuvi Porakoko Kiinnitettävä mat.paksuus t fix mm Pituus L mm Torx ETA hyväksyntä Tuote n:o TX 30 ETA-15/ Tekniset tiedot Ankkurikoko 6 Keskinäinen etäisyys s cr,n [mm] 200 Reunaetäisyys c cr,n [mm] 150 Ankkurointialustan min. paksuus h min [mm] 80 Asennussyvyys h nom [mm] 25 Porakoko Ø d 0 [mm] 6 Porareiän koko Ø d cut [mm] 6,4 Reiän syvyys h 1 [mm] 28 Kiinnitettävän materiaalin reikäkoko d f [mm] 8 Ankkurikoko mm 6 Sarjakiinnitys kuormitus betonissa 1) F zul [kn] = C20/25 C50/60 0,43 R30; F zul [kn] 0,27 Sallittu palokuormitus 2) R60; F zul [kn] 0,27 R90; F zul [kn] 0,22 R120; F zul [kn] 0,17 Sallittu taivutus momentti M zul [Nm] 7,9 1) Varmuuskerroin γ F = 1.4 2) Varmuuskerroin γ MFi =1.0, Varmuuskerroin γ F =1.0 MWF - 03/

26 W-ED/S W-ED lyöntiankkurit W-ED/S Sähkösinkitty teräs, M6 M20 W-ED/S-BND Sähkösinkitty teräs, M8 M12 Asennustyökalu Hyväksynnät Eurooppalainen tekninen arviointi Option 7 halkeilematon betoni Eurooppalainen tekninen arviointi Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin Palonkesto TR 020 R30-R120 M8 - M16 Testiraportit Palonkesto Direct flame effect Keskiraskaille ja raskaille kuormille. Helppo ja nopea asennus. Voidaan kuormittaa heti asennuksen jälkeen. Sopii metallirakenteiden, profiilien, kiskojen, jalkojen, kannattimien, kaiteiden, koneiden kiinnittämiseen betoniin. Sähkösinkittyä terästä C1 Ilmastoluokka kuivat sisätilat Haponkestävä teräs A4 C4 Ilmastoluokka ulko-ja sisätiloihin. Varma ja kestävä kiinnitys betoniin. ETA Optio 7 hyväksytty CE-merkitty halkeilemattomaan betoniin (Sinkityt ETA-02/0044 mukaan, A4 ETA-03/0051, mukaan) M6 - M20. ETA-hyväksytty. Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin sinkitty ja A4 ETA-05/0121 mukaan) Palonkesto TR020 mukaan R,30 R60, R90, R120 (ETA-05/0121 mukaan) Asennus ohje: MWF - 04/ Poraa reikä Puhdista reikä Asenna ankkuri Kiristä ankkuri paikalleen asennustyökalulla Kiristä oikeaan kiristysmomenttiin

27 W-ED/S W-ED lyöntiankkurit Lyöntiankkuri, sähkösinkitty Tuote Pituus L [mm] Tehollinen ankkurointi syvyys h ef [mm] Pora koko Ø d 0 [mm] Reiän syvyys h 0 [mm] Art. No. W-ED/S M6 x W-ED/S M8 x W-ED/S M8 x W-ED/S M8 x W-ED/S M12 x W-ED/S M16 x W-ED/S M20 x Lyöntiankkuri laipalla, sähkösinkitty Tuote Pituus L [mm] Tehollinen ankkurointi syvyys h ef [mm] Pora koko Ø d 0 [mm] Reiän syvyys h 0 [mm] Art. No. W-ED/S M8 x W-ED/S M8 x W-ED/S M8 x W-ED/S M x W-ED/S M12 x Asennustyökalu Art. No. M6 x M8 x M8 x M x M x M12 x M16 x M20 x MWF - 04/

28 W-ED/S, W-ED lyöntiankkurit Tekniset tiedot ( pultti) Ankkuri Ø [mm] M5 8) M6 M8 x 30 M8 x 40 M x 30 M x 40 M12 M16 M20 Sallittu kuormitus 1) suoraveto (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeilematon betoni C20/25 2), s 3 h ef, c 1.5 h ef ) N perm [kn] = C20/25 2) F rec Sallittu kuormitus 1) leikkaus (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeilematon betoni C20/25 2), c h ef ) Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin 4) Sallittu taivutus momentti 5) halkeilematon betoni / sarjakiinnitys Sallittu palokuormitus 4) (Technical Report TR 020) Katso ETA-05/0120 V perm [kn] = C20/25 2) 3) F rec 1.5 F perm [kn] C20/25 F rec Palonkesto 6) M perm [Nm] 2.7/ 27.8/ 8.1/ / R30; F perm [kn] R60; F perm [kn] R90; F perm [kn] R120; F perm [kn] F60 [kn] F90 [kn] F30 [kn] F120 [kn] min. keskinäinen etäisyys s min [mm] Keskinäinen etäisyys 7) 90/ 150/ sc halkeilematon betoni / sarjakiinnitys r,n /s cr [mm] 75 90/ /2 90/ / minimi reuna etäisyys c min [mm] Reuna etäisyys 7) halkeilematon betoni / sarjakiinnitys c cr,n /c c r [mm] /65 45/90 60/5 45/115 60/85 75/ Kiinnitysalustan minimi paksuus h min [mm] Asennustiedot M5 8) M6 M8 x 30 M8 x 40 M x 30 M x 40 M12 M16 M20 Pora koko d 0 [mm] Porareiän koko d cut [mm] Reiän syvyys h 0 [mm] Kiinnitettävän materiaalin reiän koko d f [mm] Tehollinen ankkurointi syvyys h ef [mm] Kierresyvyys L th [mm] Minimi ruuvaus syvyys L sdmin [mm] Kiristysmomentti T inst = [Nm] Storable in ORSY Würth System Components 1) Varmuuskerroin γ F = 1.4 2) Normaali vahvistettu betoni 3) Pultin lujuus 5.6. Kovemmiss korkeammat kuormat sallittu 4) Sallitut kuormitukset määritetty ilman reuna- ja keskinäisiä etäisyyksiä 5) Pultin lujuus 5.6. kovemmissa korkeammat kiristysmomentit sallittu. 6) Palonkesto W-ED/S lyöntiankkuri ) Min. keskinäisiä sekä reunaetäisyyksiä on noudatettava MWF - 04/

29 W-ED/A4 lyöntiankkuri Yksittäiskiinnitys: halkeilematon betoni Sarjakiinnityksiin: Halkeillut ja halkeilematon betoni W-ED/A4 Ruostumaton teräs A4 Asennustyökalu Hyväksynnät Test iraportit A4: M6 - M20 A4: M6-M16 Eurooppalainen tekninen arviointi Option 7 halkeilematon betoni Eurooppalainen tekninen arviointi Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin Palonkesto TR 020 R30 - R120 M8 - M16 Palonkesto Direct flame effect Haponkestävä teräs A4 C4 Ilmastoluokka ulko-ja sisätiloihin. Varma ja kestävä kiinnitys betoniin. ETA Optio 7 hyväksytty CE-merkitty halkeilemattomaan betoniin (Sinkityt ETA-02/0044 mukaan, A4 ETA-03/0051, mukaan) M6 - M20. Keskiraskaille ja raskaille kuormille. Helppo ja nopea asennus. Voidaan kuormittaa heti asennuksen jälkeen. Sopii metallirakenteiden, profiilien, kiskojen, jalkojen, kannattimien, kaiteiden, koneiden kiinnittämiseen betoniin. ETA-hyväksytty. Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin sinkitty ja A4 ETA-05/0121 mukaan) Palonkesto TR020 mukaan R,30 R60, R90, R120 (ETA-05/0121 mukaan) Asennus ohje: MWF - 06/ Poraa reikä Puhdista reikä Asenna ankkuri Kiristä ankkuri paikalleen asennustyökalulla Kiristä oikeaan kiristysmomenttiin

30 W-ED/A4 Lyöntiankkuri Tekniset tiedot Ankkurin koko mm M6 M8 x 30 M M12 M16 Sallittu kuormitus 1) suoraveto (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeilematon betoni C20/25 2), s 3 h ef, c c min ) N perm. [kn] = C20/25 2) Sallittu kuormitus 1) leikkaus (yksi ankkuri ilman reunaetäisyys vaikutusta) (halkeilematon betoni C20/25 2), c h ef ) V perm [kn] = C20/25 2) Palonkesto 4) Sarjakiinnityksiin ei kantaviin järjestelmiin betoniin C20/25 F perm [kn] Sallittu taivutus momentti M perm. (A4-70) [Nm] M perm. (A4-80) [Nm] Sallittu palokuormitus 3) R30; F perm [kn] (Technical Report TR 020) R60; F perm [kn] Katso European Technical Approval ETA-05/0120 R90; F perm [kn] R120; F perm [kn] F60 [kn] F90 [kn] F30 [kn] F120 [kn] Asennustiedot M6 M8 x 30 M M12 M16 min. keskinäinen etäisyys s min [mm] minimi reuna etäisyys c min [mm] Kiinnitysalustan minimi paksuus h min [mm] Tehollinen ankkurointi syvyys h ef [mm] Pora koko d 0 [mm] Porareiän koko d cut [mm] Reiän syvyys h 0 [mm] Kiinnitettävän materiaalin reiän koko d f [mm] Kierresyvyys L th [mm] Minimi ruuvaus syvyys L sdmin [mm] Kiristysmomentti T inst = [Nm] W-ED/A4 Lyöntiankkuri Tuote n:o MWF - 09/ Würth System Components 1) Varmuuskerroin γ F = 1.4 2) Normaali vahvistettu betoni. 3) Sallitut kuormitukset määritetty ilman reuna- ja keskinäisiä etäisyyksiä. 4) Palonkesto: W-ED/A4 ankkuri A4 ruuvilla.

31 W-HD Ontelolaatta-ankkuri Sähkösinkitty teräs Hyväksynnät Spannbeton- Hohlplattendecken VdS hyväksytty Nr. G 4120 Palonkesto TR 020 R30 - R120 Z Sähkösinkittyä terästä C1 ilmastorasitusluokka. Sprinkler linjastojen kannakointi ontelolaattaan. Kuivat sisätilat Kiinnitys pultilla tai kierretangolla. Palonkesto TR 020 mukaan R30, R60, R90, R120 (palonkeston testiraportti no 3526/3426) VdS hyväksytty Nopea ja helppo asentaa ilman erikoistyökaluja. Liitos voidaan kuormittaa heti asennuksen jälkeen. (Muista kiristys oikeaan kiristysmomenttiin) Asennus ohje: MWF - 07/ Poraa reikä Asenna ankkuri Lisää pultti + kiinnitettävän Vähintään 3 ruuvin Kiristä oikeaan kappale ympärikierrosta kiristysmomenttiin Kartio irtoaa hylsystä Valmis

32 W-HD Ontelolaatta-ankkuri Tekniset tiedot (Palonkesto R30, R60, R90, R120 Testiraportti Nr. 3526/3426) Ankkurin mitat [mm] M8 M Ontelo paksuus d u [mm] Keskinäiset etäisyydet ankkureiden tai ankkurointiparien välillä s cr [mm] 300 Yksittäis ankkurointi Sallittu vetolujuus (poikittais ja vino jokaisesta kulmasta) Ankkurointi pareittain 3) Sallittu vetolujuus (poikittais ja vino jokaisesta kulmasta) Pulttikiinnitys Sallittu kuormitus 1)2) Ontelolaatta Reunaetäisyys c cr 150 mm Keskinäinen etäisyys s cr 300 mm Sallittu kuormitus 1)2) Ontelolaatta Min. Reunaetäisyys c min 0 mm Keskinäinen etäisyys s cr 300 mm Sallittu kuormitus 1)2) Ontelolaatta Reunaetäisyys c cr 150 mm Min. Keskinäinen etäisyys s min F zul [kn] C45/55 1)2) 0,7 0,9 2,0 3,6 0,9 1,2 3,0 3,6 c cr [mm] 150 F zul [kn] C45/55 1)2) 0,35 0,8 1,8 3,0 0,8 1,0 2,7 3,0 c min [mm] 0 F zul /Ankkuripari [kn] C45/55 1)2) 0,7 1,4 2,6 4,8 1,1 2,0 4,8 4,8 s min [mm] c cr [mm] 150 F zul /Ankkuripari [kn] C45/55 1)2) 0,35 1,25 2,35 4 0,9 1,8 4,3 4,3 s min [mm] c min [mm] 0 Sallittu kuormitus 1)2) Ontelolaatta Reunaetäisyys c min 0 mm Min. Keskinäinen etäisyys s min Sallittu taivutus momentti 5.8 M zul [Nm],7 21,4 Sallittu taivutus momentti 8.8 M zul [Nm] 17,1 34,2 Asennustiedot Porakoko-Ø 4) d 0 [mm] Pora reiän koko-ø 4) d cut [mm] 12,5 16,5 Porareiän syvyys h 0 [mm] Asennussyvyys h nom [mm] Kiinnitettävän materiaalin reiän koko d f [mm] 9 12 Kiristysmomentti T inst = [Nm] Ankkurin mitat W-HD M8 M Ankkurin pituus l [mm] Ruuvin pituus min l S [mm] 47 + tfix 55 + tfix Kierretanko tapin pituus min l B [mm] 53 + tfix 63 + tfix Tuote W-HD M8 W-HD M Onteloankkuri W-HD Sähkösinkitty teräs Tuoten:o Pakkaus kpl Kierretanko kiinnitys t fix = Kiinnitettävän ateriaalin paksuus d u = Ontelon paksuus b H = Ontelon halkaisija b St = Ontelon väli s Sp = etäisyys raudoitukseen c = reunaetäisyys T inst = Kiristysmomentti MWF - 01/ Würth Systemkomponenten

33 WIT-VM 250, Kemiallinen ankkuri Halkeillut ja halkeilematon betoni 2-komponenttinen, vinylester massa styrenitön Yksittäis ankkurointi: Halkeillut betoni (M12M30) ja halkeilematon betoni (M8M30) WIT-VM 250, koaksiaalipatruuna 420 ml tuoten:o Hyväksyntä Eurooppalainen tekninen arviointi Option 1 halkeillut betoni (M12M30) ja halkeilematon betoni (M8M30) Reiän puhdistusohje: Porareiän puhdistus: käytä puhdistuspumppua puhalla 4x, harjaa mekaanisesti 4x ja puhalla 4 x. Alkaen M20 ja ankkurisyvyydestä 240 mm käytä porareiän puhdistukseen paineilmakompressoria, joka on varustettu öljyn erottimella. LEED tested ETA Optio 1 hyväksytty - halkeillut betoni (M12-M30) ja halkeilematon betoni (M8-M30) - harjateräs Ø8-25 mm ETA-12/0164 mukaan. Raskaaseen ja keskiraskaaseen kiinnittämiseen. Kestää hyvin kemikaaleja, soveltuu vedenalaisiin kiinnityksiin. Asennuslämpötila - C C (ankkurointi pohja) Lämmönkesto kovetuttuaan -40 C C. Tuotteen säilytys +5 C C, säilytys viileässä ja kuivassa ei suorassa auringonvalossa. Säilyy 18 kk valmistuspäivästä. Ankkurointien, kierrehylsyjen, raudoitusten ja profiilien kiinnitykseen. Avattu patruuna voidaan sulkea ja käyttää uuden sekoitusputken avulla. Käytetään WIT puristimen ja sekoitusputken avulla. Palonkesto R30, R60, R90, R120 min. NSF hyväksytty juomavesikäyttöön. Voidaan käyttää W-VD Vaarnaruuveja. Puristin Art. No Asennusohje: Betoni Poraa reikä Puhdista reikä puhalla 4x, harjaa 4x, puhalla 4x Valitse oikean mittainen vaarna Asenna suutin Pursota cm massaa pois. Täytä reikä pohjalta alkaen Kierrä vaarna paikalleen Tarkista silmämääräiseti Odota kuivumisaika Kuormita liitos MWF - 12/

34 WIT-VM 250 W-VD-A Vaarnaruuvi, Sähkösinkitty 5.8 ja A4-70 haponkestävä teräs Ø Kiinnityspaksuus t fix [mm] Kokonaispituus L [mm] Tehollinen ankkurointi syvyys h ef [mm] Pora koko d 0 [mm] Porareiän syvyys h 0 [mm] ETA Hyväksyntä Sähkösinkitty 5.8 Tuoten:o Ruostumaton teräs A4-70 Tuoten:o M M M ETA-12/ M M Puhdistus tarvikkeet Ø Pora koko d 0 [mm] Puhdistusharja Art. No. M M M M M Kahva Puhdistuspumppu Art. No MWF - 12/ Tekniset tiedot, halkeillut ja halkeilematon betoni Lämpötila-alue: 24 C 1) /40 C 2) (lämpötila-alueet 50 C/80 C ja 72 C/120 C katso ETA-12/0164) Ankkurointipohja: kuiva ja kostea betoni (ankkurointi pohja: vedellä täytetty porareikä, katso ETA-12/0164) Betonin kovuus : C20/25 Ankkurin koko M8 M M12 M16 Tehollinen ankkurointi syvyys h ef [mm] Halkeillut betoni Sähkösinkitty, 5.8 N per. [kn] Sähkösinkitty, 8.8 N per. [kn] Haponkestävä Sallittu kuormitus, suoraveto 3), (yksi ankkuri, ilman reunaetäisyysvaikutusta) Sallittu kuormitus, leikkaus 3) (yksi ankkuri, ilman reunaetäisyysvaikutusta) Halkeilematon betoni Sallittu kuormitus, suoraveto 3), (yksi ankkuri, ilman reunaetäisyysvaikutusta) Sallittu kuormitus, leikkaus 3) (yksi ankkuri, ilman reunaetäisyysvaikutusta) N per. [kn] teräs A4 ja HCR Sähkösinkitty, 5.8 V perm [kn] Sähkösinkitty, 8.8 V perm [kn] Haponkestävä teräs A4 ja HCR V perm [kn] Sähkösinkitty, 5.8 N per. [kn] Sähkösinkitty, 8.8 N per. [kn] Haponkestävä teräs A4 ja HCR N per. [kn] Sähkösinkitty, 5.8 V perm [kn] Sähkösinkitty, 8.8 V perm [kn] Haponkestävä teräs A4 ja HCR V perm [kn] Pora koko d 0 [mm] Porareiän syvyys/ankkurointi syvyys h 0 /h ef [mm] Min. reuna etäisyys c min [mm] Min. keskinäinen etäisyys s min [mm] Min. materiaali paksuus h min [mm] Kiinnitettävän materiaalin reiän koko d f [mm] Kiristysmomentti T inst [Nm] ) max. pitkän ajan lämpötila 2) max. lyhyen ajan lämpötila 3) Varmuuskerroin γ F = 1.4

35 WIT-EA 200 Kemiallinen ankkuri Ontelomateriaali Kaksikomponenttinen epoksiakrylaatti massa styreenitön Hyväksynnät Eurooppalainen tekninen arviointi Option 7 halkeilemattomalle betonille Eurooppalainen tekninen arviointi Huokoiset materiaalit LEED tested Kaksikomponenttinen epoksiakrylaatti massa styreenitön koaksaalipatruuna. ETA Optio 7 hyväksytty - halkeilematon betoni (ETA-12/0569 mukaan) ETA hyväksytty kevytbetoni/kevytsora sekä umpi ja reikätiilelle (ETA- 13/0037 mukaan). Asennuslämpötila -5 C +35 C (Ankkurointipohja) Lämmönkesto kovetuttuaan -40 C +40 C tuotteen säilytys +5 C +25 C, säilytys viileässä ja kuivassa ei suorassa auringonvalossa. Säilyy 18 kk valmistuspäivästä. Raskaaseen ja keskiraskaaseen kiinnittämiseen halkeilemattomaan betoniin, kevytsora/kevytbetoni, umpi- ja reikätiili. Ankkurointien kierrehylsyjen, raudoitusten ja profiilien kiinnitykseen. Sopii useille eri materiaaleille, huoklisille ja kiinteille. Avattu patruuna voidaan sulkea ja käyttää uuden sekoitusputken avulla. Käytetään WIT puristimen ja sekoitusputken avulla. Voidaan käyttää W-VD Vaarnaruuveja Asennus ohje: Reikätiili Umpitiili MWF - 08/ Betoni
