SUORITUSTASOILMOITUS DoP Nro Hilti HDA 0672-CPD-0012

Transkriptio

1 FI SUORITUSTASOILMOITUS DoP Nro Hilti HDA 0672-CPD Tuotetyypin yksilöllinen tunniste: Takakartioankkuri Hilti HDA 2. Tyyppi-, erä- tai sarjanumero, kuten 11 artiklan 4 kohdassa edellytetään: Katso ( ), liite 1-4. Eränumero: katso tuotteen pakkaus. 3. Valmistajan ennakoima, sovellettavan yhdenmukaistetun teknisen eritelmän mukainen rakennustuotteen suunniteltu käyttötarkoitus tai -tarkoitukset: Yleistyyppi itsestään takakartion muodostava ankkuri käytettäväksi betoni (C20/25 - C50/60) halkeileva: M10 - M20 halkeilematon: M10 - M20 optio/luokka Optio 1 Seisminen: tehokkuusluokka C1 Seisminen: tehokkuusluokka C2 kuormitus materiaali staattinen, kvasistaattinen, seisminen Sinkitty teräs Vain kuivaan sisäkäyttöön HDA-T (läpikiinnitys): M10, M12, M16, M20 HDA-P (esiasetus): M10, M12, M16, M20 Ruostumaton teräs A4 Sisä- ja ulkokäyttöön; ei erityisen syövyttäviin olosuhteisiin, teollisuus- ja meriympäristöt sallittuja HDA-TR (läpikiinnitys): M10, M12, M16 HDA-PR (esiasetus): M10, M12, M16 lämpötila-alue (soveltuvin osin) - 4. Valmistajan nimi, rekisteröity kauppanimi tai tavaramerkki sekä osoite, josta valmistajaan saa yhteyden, kuten 11 artiklan 5 kohdassa edellytetään: Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan, Liechtensteinin ruhtinaskunta 5. Mahdollisen valtuutetun edustajan, jonka toimeksiantoon kuuluvat 12 artiklan 2 kohdassa eritellyt tehtävät, nimi sekä osoite, josta tähän saa yhteyden: - 6. Rakennustuotteen suoritustason pysyvyyden arviointi- ja varmennusjärjestelmä(t) liitteen V mukaisesti: Järjestelmä 1 7. Kun kyse on yhdenmukaistetun standardin piiriin kuuluvan rakennustuotteen suoritustasoilmoituksesta: - 8. Kun kyse on suoritustasoilmoituksesta, joka koskee rakennustuotetta, josta on annettu eurooppalainen tekninen arviointi: Centre Scientifique et Technique du Bâteiment (CSTB) -julkaisu Euroopan teknisen arvioinnin ( ) ETAG 001:n osan 1, 3 ja liitteen E pohjalta; ilmoitettu laitos 0672-CPD suoritti kolmannen osapuolen tehtäviä liitteen V mukaisesti järjestelmässä 1 ja myönsi vaatimustenmukaisuusvakuutuksen 0672-CPD DoP_fi_01-01_ _Hilti_HDA_0672-CPD-0012

2 9. Ilmoitetut suoritustasot: Keskeiset ominaisuudet Suunnittelumenetelmä Suorituskyky Harmonisoidut tekniset tiedot ominaisvetolujuus ominaisleikkauslujuus vähimmäisjako ja vähimmäisreunaetäisyys siirtymä käyttörajatilaa varten ETAG 001 liite C, menetelmä A CEN/TS , menetelmä A EOTA TR 045 (seisminen malli) ETAG 001 liite C, menetelmä A CEN/TS , menetelmä A EOTA TR 045 (seisminen malli) ETAG 001 liite C, menetelmä A CEN/TS , menetelmä A EOTA TR 045 (seisminen malli) ETAG 001 liite C, menetelmä A CEN/TS , menetelmä A EOTA TR 045 (seisminen malli) HDA-P,T: liite C1 HDA-PR,TR: liite C2 HDA-P,T: liite C3 HDA-PR,TR: liite C4 HDA-P,T: liite C11, C15 HDA-PR,TR: liite C12, C16 HDA-P,T: liite C6 HDA-PR,TR: liite C7 HDA-P,T: liite C8 HDA-PR,TR: liite C9 HDA-P,T: liite C13, C17 HDA-PR,TR: liite C14, C18 HDA-P,T: liite B10 HDA-PR,TR: liite B10 HDA-P,T: liite B10 HDA-PR,TR: liite B10 HDA-P,T: liite B10 HDA-PR,TR: liite B10 HDA-P,T: liite C5, C10 HDA-PR,TR: liite C5, C10 HDA-P,T: liite C5, C10 HDA-PR,TR: liite C5, C10 HDA-P,T: liite C11, C13, C15, C17 HDA-PR,TR: liite C12, C14, C16, C18 ETAG 001 osa 1, 3, liite E 10. Edellä 1 ja 2 kohdassa yksilöidyn tuotteen suoritustasot ovat 9 kohdassa ilmoitettujen suoritustasojen mukaiset. Tämä suoritustasoilmoitus on annettu 4 kohdassa ilmoitetun valmistajan yksinomaisella vastuulla. Valmistajan puolesta allekirjoittanut: Raimund Zaggl Liiketoimintayksikön johtaja Liiketoimintayksikkö Ankkurointitekniikka Seppo Perämäki Laatupäällikkö Liiketoimintayksikkö Ankkurointitekniikka Hilti Corporation Schaan, tammikuussa 2015 DoP_fi_01-01_ _Hilti_HDA_0672-CPD-0012

3 Taulukko 8: Ankkurien vähimmäisvälit ja vähimmäisreunaetäisyydet HDA-P(R) / HDA-T(R) M10 M12 M16 M20 Halkeileva betoni Vähimmäisväli s min [mm] Vähimmäisreunaetäisyys 2) c min [mm] Halkeilematon betoni Vähimmäisväli s min [mm] Vähimmäisreunaetäisyys 2) c min [mm] suhde s / h = 1,0 min ef 2) suhde c / h = 0,8 min ef Taulukko 9a: Ominaislujuudet vetokuormituksien alaisina staattisissa ja kvasistaattisissa kuormissa, suunnittelutapa A ETAG 001:n mukaisesti, liite C, HDA-P ja HDA-T Ominaislujuus N Rk,s [kn] Ulosvetomurtuminen 2) Ominaislujuus vain halkeilevassa betonissa C20/25 vain halkeilevassa betonissa Kasvukertoimet N Rk,p vain halkeilevassa betonissa 1,5 N Rk,p [kn] g Mp Betonikartion murtuminen ja halkeamisvika 4) C30/37 1,22 y c C40/50 1,41 C50/60 1,55 Tehollinen ankkurointisyvyys h ef [mm] halkeilevassa ja halkeamattomassa betonissa g Mc Väli s cr,n [mm] Reunaetäisyys c cr,n [mm] Väli s cr,sp [mm] Reunaetäisyys c cr,sp [mm] Kun paikallisia asetuksia ei ole. 2) Ulosvetomurtuminen ei ole ratkaisevaa halkeamattomassa betonissa; suunnittelijan ei tarvitse laskea sitä. 4) Betonikartion murtumisessa HDA-ankkurin ominaislujuuden lähtöarvo halkeilevan N0 k. f.h 1,5 Rk,c = ck,cube ef 1 tai halkeamattoman betonin päällä saadaan seuraavasti: k 1 = 8,3 halkeilevan betonin sovelluksissa k 1 = 11,6 halkeamattoman betonin sovelluksissa kerrointen k 1 sijaan yhtälössä (5.2a) ETAG 001, liite C, Liite 1

4 Taulukko 9b: Ominaislujuudet vetokuormituksien alaisina staattisissa ja kvasistaattisissa kuormissa, suunnittelutapa A ETAG 001:n mukaisesti, liite C, HDA-PR ja HDA-TR Ominaislujuus N Rk,s [kn] Ulosvetomurtuminen 2) Ominaislujuus vain halkeilevassa betonissa C20/25 vain halkeilevassa betonissa Kasvukertoimet N Rk,p vain halkeilevassa betonissa Betonikartion murtuminen ja halkeamisvika 4) 1,6 N Rk,p [kn] g Mp C30/37 1,22 y c C40/50 1,41 C50/60 1,55 Tehollinen ankkurointisyvyys h ef [mm] halkeilevassa ja halkeamattomassa betonissa g Mc Väli s cr,n [mm] Reunaetäisyys c cr,n [mm] Väli s cr,sp [mm] Reunaetäisyys c cr,sp [mm] Kun paikallisia asetuksia ei ole. 2) Ulosvetomurtuminen ei ole ratkaisevaa halkeamattomassa betonissa; suunnittelijan ei tarvitse laskea sitä. 4) Betonikartion murtumisessa HDA-ankkurin ominaislujuuden lähtöarvo halkeilevan N0 k. f.h 1,5 Rk,c = ck,cube ef 1 tai halkeamattoman betonin päällä saadaan seuraavasti: k 1 = 8,3 halkeilevan betonin sovelluksissa k 1 = 11,6 halkeamattoman betonin sovelluksissa kerrointen k 1 sijaan yhtälössä (5.2a) ETAG 001, liite C, Liite 2

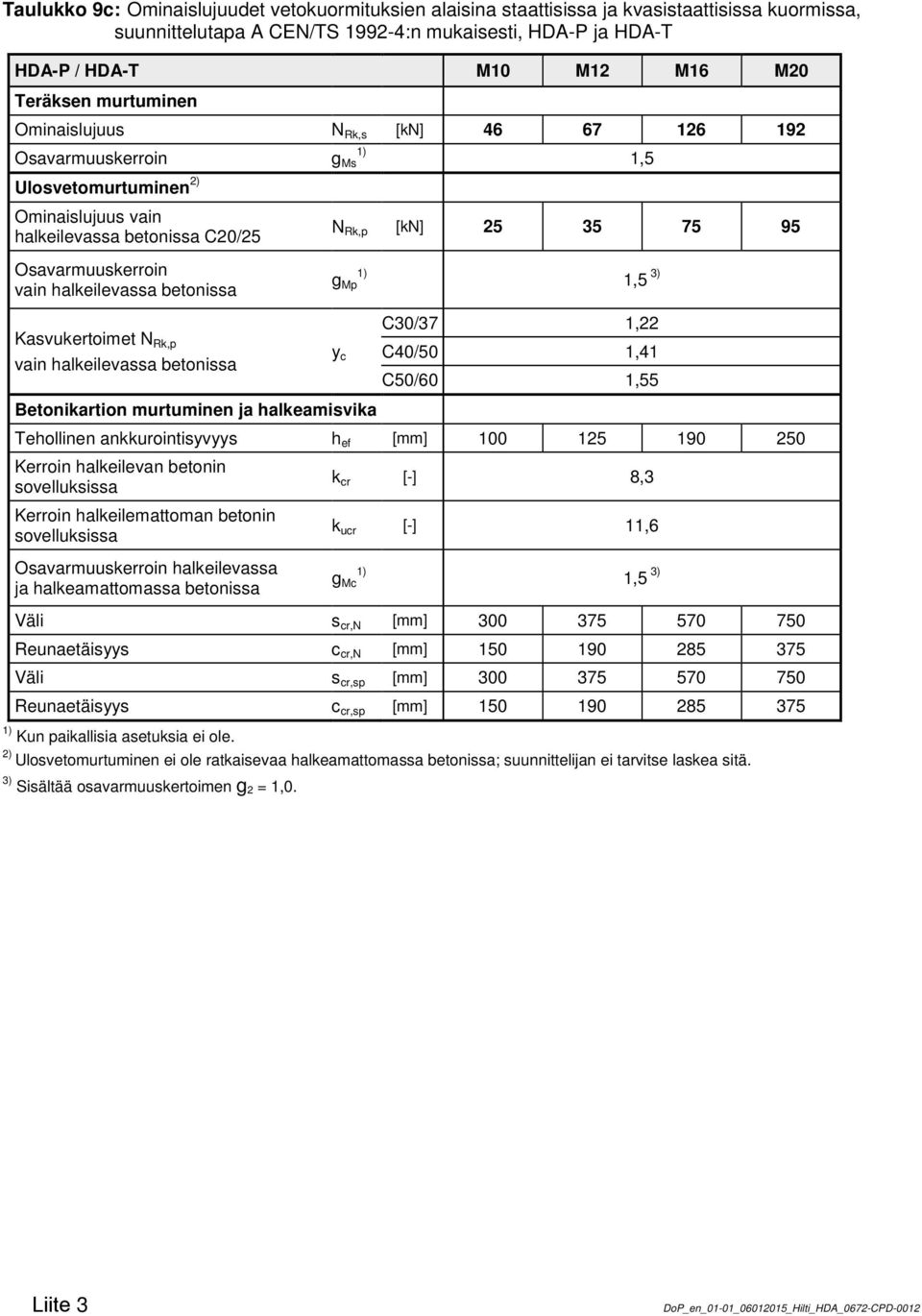

5 Taulukko 9c: Ominaislujuudet vetokuormituksien alaisina staattisissa ja kvasistaattisissa kuormissa, suunnittelutapa A CEN/TS :n mukaisesti, HDA-P ja HDA-T Ominaislujuus N Rk,s [kn] Ulosvetomurtuminen 2) Ominaislujuus vain halkeilevassa betonissa C20/25 vain halkeilevassa betonissa Kasvukertoimet N Rk,p vain halkeilevassa betonissa 1,5 N Rk,p [kn] g Mp Betonikartion murtuminen ja halkeamisvika C30/37 1,22 y c C40/50 1,41 C50/60 1,55 Tehollinen ankkurointisyvyys h ef [mm] Kerroin halkeilevan betonin sovelluksissa Kerroin halkeilemattoman betonin sovelluksissa halkeilevassa ja halkeamattomassa betonissa k cr [-] 8,3 k ucr [-] 11,6 g Mc Väli s cr,n [mm] Reunaetäisyys c cr,n [mm] Väli s cr,sp [mm] Reunaetäisyys c cr,sp [mm] Kun paikallisia asetuksia ei ole. 2) Ulosvetomurtuminen ei ole ratkaisevaa halkeamattomassa betonissa; suunnittelijan ei tarvitse laskea sitä. Liite 3

6 Taulukko 9d: Ominaislujuudet vetokuormituksien alaisina staattisissa ja kvasistaattisissa kuormissa, suunnittelutapa A CEN/TS :n mukaisesti, HDA-PR ja HDA-TR Ominaislujuus N Rk,s [kn] Ulosvetomurtuminen 2) Ominaislujuus vain halkeilevassa betonissa C20/25 vain halkeilevassa betonissa Kasvukertoimet N Rk,p vain halkeilevassa betonissa Betonikartion murtuminen ja halkeamisvika 1,6 N Rk,p [kn] g Mp C30/37 1,22 y c C40/50 1,41 C50/60 1,55 Tehollinen ankkurointisyvyys h ef [mm] Kerroin halkeilevan betonin sovelluksissa Kerroin halkeilemattoman betonin sovelluksissa halkeilevassa ja halkeamattomassa betonissa k cr [-] 8,3 k ucr [-] 11,6 g Mc Väli s cr,n [mm] Reunaetäisyys c cr,n [mm] Väli s cr,sp [mm] Reunaetäisyys c cr,sp [mm] Kun paikallisia asetuksia ei ole. 2) Ulosvetomurtuminen ei ole ratkaisevaa halkeamattomassa betonissa; suunnittelijan ei tarvitse laskea sitä. Liite 4

7 Taulukko 10a: Tilavuudet vetokuormituksien alaisena staattisessa ja kvasistaattisessa kuormassa HDA-P ja HDA-T Vetokuormitus C20/25 - C50/60 halkeilevassa betonissa [kn] 11,9 16,7 35,7 45,2 Tilavuus d N0 [mm] 0,1 0,8 2,1 2,1 d N [mm] 1,3 1,3 2,1 2,1 Vetokuormitus C20/25 - C50/60 halkeamattomassa betonissa [kn] 21,9 31,9 60,0 91,4 Tilavuus d N0 [mm] 0,4 0,8 1,7 2,4 d N [mm] 1,3 1,3 1,7 2,4 Tilavuuden laskenta käyttökuormassa: N sd vetokuormituksen suunnitteluarvo Tilavuus lyhytaikaisessa kuormituksessa = d N0 N sd/1,4; Tilavuus pitkäaikaisessa kuormituksessa = d N N sd /1,4 Taulukko 10b: Tilavuudet vetokuormituksien alaisena staattisessa ja kvasistaattisessa kuormassa HDA-PR ja HDA-TR Vetokuormitus C20/25 - C50/60 halkeilevassa betonissa [kn] 11,9 16,7 35,7 Tilavuus d N0 [mm] 0,8 0,9 1,6 d N [mm] 1,3 1,3 2,1 Vetokuormitus C20/25 - C50/60 halkeamattomassa betonissa [kn] 20,5 29,9 56,3 Tilavuus d N0 [mm] 1,4 1,1 1,7 d N [mm] 1,4 1,1 1,7 Tilavuuden laskenta käyttökuormassa: N sd vetokuormituksen suunnitteluarvo Tilavuus lyhytaikaisessa kuormituksessa = d N0 N sd/1,4; Tilavuus pitkäaikaisessa kuormituksessa = d N N sd /1,4 Liite 5

8 Taulukko 11a: Ominaislujuudet leikkauskuormituksien alaisina staattisissa ja kvasistaattisissa kuormissa, suunnittelutapa A ETAG 001:n mukaisesti, liite C, HDA-P ja HDA-T HDA-P M10 M12 M16 M20 ilman momenttivartta Ominaislujuus V Rk,s [kn] momenttivarren kera Etäisyys ETAG 001:n liitteen C, a 3 [mm] mukaisesti Ominaislujuus M 0 Rk,s [Nm] HDA-T M10 M12 M16 M20 ilman momenttivartta Ominaislujuus t fix [mm] momenttivarren kera 1,25 1, < < 15 < < 20 < 25 < 30 < < 25 < 40 < V Rk,s [kn] 65 2) ) ) ) Ominaislujuus M 0 Rk,s [Nm] ,5 1,25 Betonin irtoamismurtuminen Kerroin yhtälössä (5.6) ETAG 001:n liitteen C, k 2,0 mukaisesti. g Mc Betonireunan murtuminen Ankkurin tehollinen pituus l f [mm] leikkauskuormituksessa Ankkurin ulkohalkaisija d nom [mm] g Mc Kun paikallisia asetuksia ei ole. 2) ainoastaan käyttäessä keskityslevyä, t fix = tasolevyn paksuus ilman keskityslevyn paksuutta, katso liite B8. Liite 6

9 Taulukko 11b: Ominaislujuudet leikkauskuormituksien alaisina staattisissa ja kvasistaattisissa kuormissa, suunnittelutapa A ETAG 001:n mukaisesti, liite C, HDA-PR ja HDA-TR HDA-PR M10 M12 M16 ilman momenttivartta Ominaislujuus V Rk,s [kn] momenttivarren kera Etäisyys ETAG 001:n liitteen C, a 3 [mm] mukaisesti Ominaislujuus M 0 Rk,s [Nm] HDA-TR M10 M12 M16 ilman momenttivartta Ominaislujuus t fix [mm] momenttivarren kera 1,33 1, < < 15 < 20 < < 20 < 25 < V Rk,s [kn] 71 2) ) ) Ominaislujuus M 0 Rk,s [Nm] Betonin irtoamismurtuminen 1,33 1,33 Kerroin yhtälössä (5.6) ETAG 001:n liitteen C, k 2,0 mukaisesti. g Mc Betonireunan murtuminen Ankkurin tehollinen pituus l leikkauskuormituksessa f [mm] Ankkurin d ulkohalkaisija nom [mm] g Mc Kun paikallisia asetuksia ei ole. 2) ainoastaan käyttäessä keskityslevyä, t fix = tasolevyn paksuus ilman keskityslevyn paksuutta, katso liite B8. Liite 7

10 Taulukko 11c: Ominaislujuudet leikkauskuormituksien alaisina staattisissa ja kvasistaattisissa kuormissa, suunnittelutapa A CEN/TS :n mukaisesti, HDA-P ja HDA-T HDA-P M10 M12 M16 M20 ilman momenttivartta Ominaislujuus V Rk,s [kn] Kerroin ei-taottavaan teräkseen k 2 1,0 g Ms 1,25 momenttivarren kera Etäisyys CEN/TS , a 3 [mm] mukaisesti Ominaislujuus M 0 Rk,s [Nm] HDA-T M10 M12 M16 M20 ilman momenttivartta Ominaislujuus t fix [mm] 1, < < 15 < < 20 < 25 < 30 < < 25 < 40 < V Rk,s [kn] 65 2) ) ) ) Kerroin ei-taottavaan teräkseen k 2 1,0 g Ms 1,5 momenttivarren kera Ominaislujuus M 0 Rk,s [Nm] ,25 Betonin irtoamismurtuminen Kerroin yhtälössä (16) CEN/TS , k 3 2,0 mukaan. g Mcp Betonireunan murtuminen Ankkurin tehollinen pituus l f [mm] leikkauskuormituksessa Ankkurin ulkohalkaisija d nom [mm] g Mc Kun paikallisia asetuksia ei ole. 2) ainoastaan käyttäessä keskityslevyä, t fix = tasolevyn paksuus ilman keskityslevyn paksuutta, katso liite B8. Liite 8

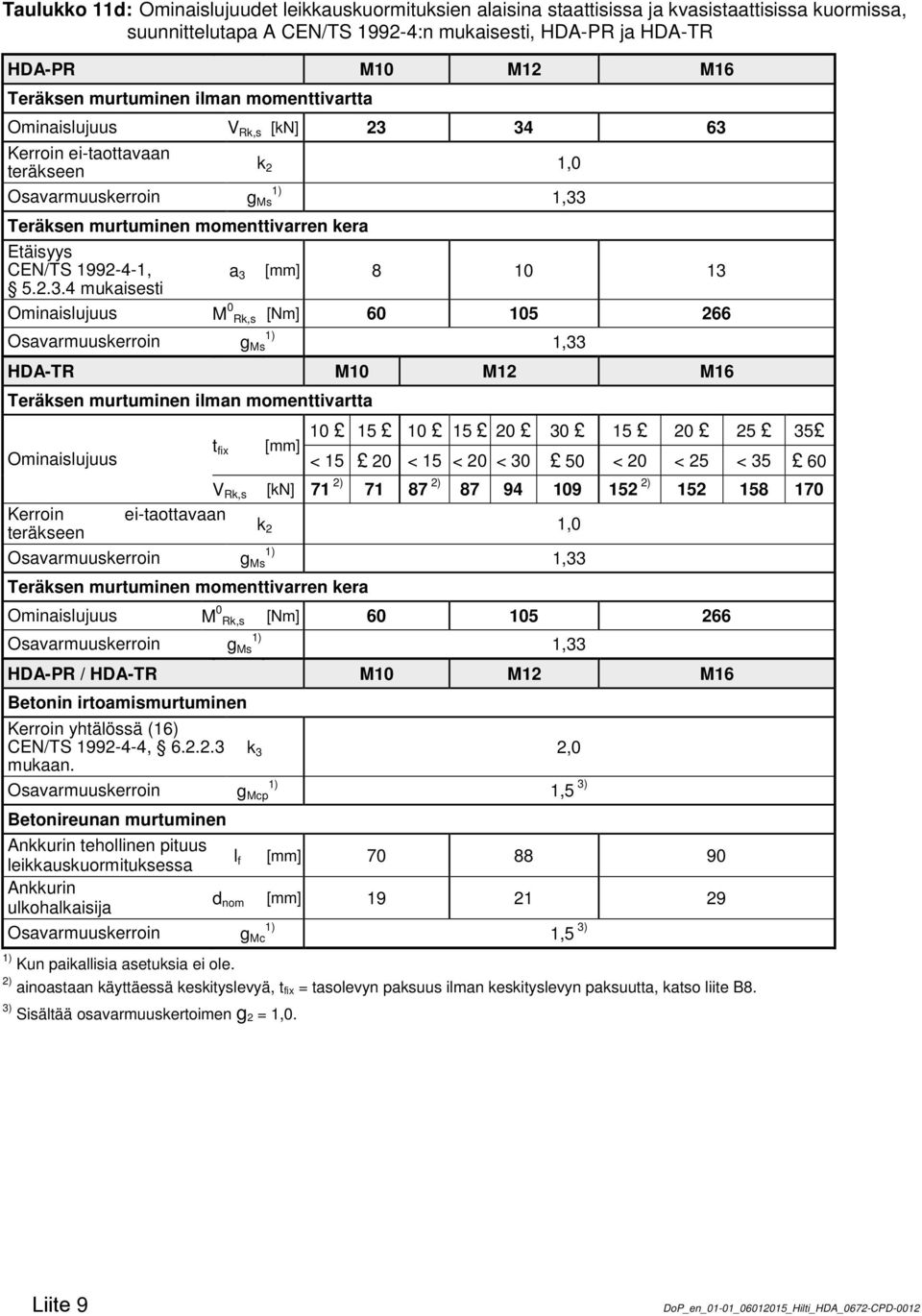

11 Taulukko 11d: Ominaislujuudet leikkauskuormituksien alaisina staattisissa ja kvasistaattisissa kuormissa, suunnittelutapa A CEN/TS :n mukaisesti, HDA-PR ja HDA-TR HDA-PR M10 M12 M16 ilman momenttivartta Ominaislujuus V Rk,s [kn] Kerroin ei-taottavaan teräkseen k 2 1,0 g Ms 1,33 momenttivarren kera Etäisyys CEN/TS , a 3 [mm] mukaisesti Ominaislujuus M 0 Rk,s [Nm] HDA-TR M10 M12 M16 ilman momenttivartta Ominaislujuus t fix [mm] 1, < < 15 < 20 < < 20 < 25 < V Rk,s [kn] 71 2) ) ) Kerroin ei-taottavaan teräkseen k 2 1,0 g Ms 1,33 momenttivarren kera Ominaislujuus M 0 Rk,s [Nm] Betonin irtoamismurtuminen 1,33 Kerroin yhtälössä (16) CEN/TS , k 3 2,0 mukaan. g Mcp Betonireunan murtuminen Ankkurin tehollinen pituus leikkauskuormituksessa l f [mm] Ankkurin ulkohalkaisija d nom [mm] g Mc Kun paikallisia asetuksia ei ole. 2) ainoastaan käyttäessä keskityslevyä, t fix = tasolevyn paksuus ilman keskityslevyn paksuutta, katso liite B8. Liite 9

12 Taulukko 12a: Tilavuudet leikkauskuormituksien alaisena staattisessa ja kvasistaattisessa kuormassa HDA-P ja HDA-T HDA-P M10 M12 M16 M20 Leikkauskuormitus C20/25 - C50/60 halkeilevassa ja halkeamattomassa betonissa Tilavuus [kn] 11,4 17,1 35,9 51 d V0 [mm] 2,8 2,5 4,1 5,0 d V [mm] 4,1 3,8 6,2 7,5 HDA-T M10 M12 M16 M20 Leikkauskuormitus C20/25 - C50/60 halkeilevassa ja halkeamattomassa betonissa Tilavuus [kn] 33,3 42,8 95,2 119 d V0 [mm] 6,2 6,9 10,1 12,0 d V [mm] Tilavuuden laskenta käyttökuormassa: V sd leikkauskuormituksen suunnitteluarvo Tilavuus lyhytaikaisessa kuormituksessa = d V0 V sd/1,4; Tilavuus pitkäaikaisessa kuormituksessa = d V V sd /1,4 9,3 10,3 15,1 18,0 Taulukko 12b: Tilavuudet leikkauskuormituksien alaisena staattisessa ja kvasistaattisessa kuormassa HDA-PR ja HDA-TR HDA-PR M10 M12 M16 Leikkauskuormitus C20/25 - C50/60 halkeilevassa ja halkeamattomassa betonissa Tilavuus [kn] 13,3 19,3 35,9 d V0 [mm] 4,2 3,0 6,9 d V [mm] 6,3 4,5 10,4 HDA-TR M10 M12 M16 Leikkauskuormitus C20/25 - C50/60 halkeilevassa ja halkeamattomassa betonissa Tilavuus [kn] 41,7 46,9 73,7 d V0 [mm] 4,2 3,0 6,9 d V [mm] Tilavuuden laskenta käyttökuormassa: V sd leikkauskuormituksen suunnitteluarvo Tilavuus lyhytaikaisessa kuormituksessa = d V0 V sd/1,4; Tilavuus pitkäaikaisessa kuormituksessa = d V V sd /1,4 6,3 4,5 10,4 Liite 10

13 Taulukko 13a: Ominaislujuudet vetokuormituksien alaisina maanjäristyskestävyyden kategoriassa C1, suunnittelu EOTA TR045:n mukainen, HDA-P ja HDA-T Ominaislujuus N Rk,s,seis [kn] ,seis 1,5 Ulosvetomurtuminen Ominaislujuus vain halkeilevassa betonissa C20/25 N Rk,p,seis [kn] N Rk,c g Mp,seis Betonikartion murtuminen 3) g Mc,seis Halkeamismurtuminen 3) g MSp,seis Kun muita paikallisia asetuksia ei ole. 2) Sisältää osavarmuuskertoimen g 2 = 1,0. 3) Katso betonikartion murtumisesta ja halkeamisviasta liite C20. Taulukko 13b: Ominaislujuudet vetokuormituksien alaisina maanjäristyskestävyyden kategoriassa C1, suunnittelu EOTA TR045:n mukainen, HDA-PR ja HDA-TR Ominaislujuus N Rk,s,seis [kn] ,seis 1,6 Ulosvetomurtuminen Ominaislujuus vain halkeilevassa betonissa C20/25 N Rk,p,seis [kn] N Rk,c g Mp,seis Betonikartion murtuminen 3) g Mc,seis Halkeamismurtuminen 3) g MSp,seis Kun muita paikallisia asetuksia ei ole. 2) Sisältää osavarmuuskertoimen g 2 = 1,0. 3) Katso betonikartion murtumisesta ja halkeamisviasta liite C20. Liite 11

14 Taulukko 14a: Tilavuudet vetokuormituksien alaisina maanjäristyskestävyyden kategoriassa C1, HDA-P ja HDA-T Tilavuus d N,seis [mm] 3,1 1,3 1,9 2,0 Maksimitilavuus kierron aikana (seisminen tapahtuma) Taulukko 14b: Tilavuudet vetokuormituksien alaisina maanjäristyskestävyyden kategoriassa C1, HDA-PR ja HDA-TR Tilavuus d N,seis [mm] 3,1 1,3 1,9 Maksimitilavuus kierron aikana (seisminen tapahtuma) Liite 12

15 Taulukko 15a: Ominaislujuudet leikkauskuormituksien alaisina maanjäristyskestävyyden kategoriassa C1, suunnittelu EOTA TR045:n mukainen, HDA-P ja HDA-T HDA-P M10 M12 M16 M20 Ominaislujuus V Rk,s,seis [kn] ,seis 1,25 HDA-T M10 M12 M16 M20 Ominaislujuus t fix [mm] < < 15 < < 20 < 25 < 30 < < 25 < 40 < V Rk,s,seis [kn] 65 2) ) ) ) ,seis 1,5 Betonin irtoamismurtuminen 4) g Mcp,seis Betonireunan murtuminen 4) g Mc,seis Kun muita paikallisia asetuksia ei ole. 2) ainoastaan käyttäessä keskityslevyä, t fix = tasolevyn paksuus ilman keskityslevyn paksuutta, katso liite B8. 4) Katso betonin irtoamismurtumisesta ja betonireunan murtumisesta liite C20. Taulukko 15b: Ominaislujuudet leikkauskuormituksien alaisina maanjäristyskestävyyden kategoriassa C1, suunnittelu EOTA TR045:n mukainen, HDA-PR ja HDA-TR HDA-PR M10 M12 M16 Ominaislujuus V Rk,s,seis [kn] ,seis 1,33 HDA-TR M10 M12 M16 Ominaislujuus t fix [mm] < < 15 < 20 < < 20 < 25 < V Rk,s,seis [kn] 71 2) ) ) g Ms,seis 1,33 Betonin irtoamismurtuminen 4) g Mcp,seis Betonireunan murtuminen 4) g Mc,seis Kun muita paikallisia asetuksia ei ole. 2) ainoastaan käyttäessä keskityslevyä, t fix = tasolevyn paksuus ilman keskityslevyn paksuutta, katso liite B8. 4) Katso betonin irtoamismurtumisesta ja betonireunan murtumisesta liite C20. Liite 13

16 Taulukko 16a: Tilavuudet leikkauskuormituksien alaisina maanjäristyskestävyyden kategoriassa C1, HDA-P ja HDA-T Tilavuus HDA-P d V,seis [mm] 3,0 2,6 4,2 4,8 Tilavuus HDA-T d V,seis [mm] 3,0 2,6 4,2 4,8 Maksimitilavuus kierron aikana (seisminen tapahtuma) Taulukko 16b: Tilavuudet leikkauskuormituksien alaisina maanjäristyskestävyyden kategoriassa C1, HDA-PR ja HDA-TR Tilavuus HDA-PR d V,seis [mm] 3,0 2,6 4,2 Tilavuus HDA-TR d V,seis [mm] 3,0 2,6 4,2 Maksimitilavuus kierron aikana (seisminen tapahtuma) Liite 14

17 Taulukko 17a: Ominaislujuudet vetokuormituksien alaisina maanjäristyskestävyyden kategoriassa C2, suunnittelu EOTA TR045:n mukainen, HDA-P ja HDA-T Ominaislujuus N Rk,s,seis [kn] ,seis 1,5 Ulosvetomurtuminen Ominaislujuus vain halkeilevassa betonissa C20/25 N Rk,p,seis [kn] g Mp,seis Betonikartion murtuminen 3) g Mc,seis Halkeamismurtuminen 3) g MSp,seis Kun muita paikallisia asetuksia ei ole. 2) Sisältää osavarmuuskertoimen g 2 = 1,0. 3) Katso betonikartion murtumisesta ja halkeamisviasta liite C20. Taulukko 17b: Ominaislujuudet vetokuormituksien alaisina maanjäristyskestävyyden kategoriassa C2, suunnittelu EOTA TR045:n mukainen, HDA-PR ja HDA-TR Ominaislujuus N Rk,s,seis [kn] ,seis 1,6 Ulosvetomurtuminen Ominaislujuus vain halkeilevassa betonissa C20/25 N Rk,p,seis [kn] g Mp,seis Betonikartion murtuminen 3) g Mc,seis Halkeamismurtuminen 3) g MSp,seis Kun muita paikallisia asetuksia ei ole. 2) Sisältää osavarmuuskertoimen g 2 = 1,0. 3) Katso betonikartion murtumisesta ja halkeamisviasta liite C20. Liite 15

18 Taulukko 18a: Tilavuudet vetokuormituksien alaisina maanjäristyskestävyyden kategoriassa C2, HDA-P ja HDA-T Tilavuus DLS d N,seis(DLS) [mm] 4,6 3,2 3,3 1,7 Tilavuus ULS d N,seis(ULS) [mm] 11,4 8,3 8,1 6,7 Taulukko 18b: Tilavuudet vetokuormituksien alaisina maanjäristyskestävyyden kategoriassa C2, HDA-PR ja HDA-TR Tilavuus DLS d N,seis(DLS) [mm] 4,6 3,2 3,3 Tilavuus ULS d N,seis(ULS) [mm] 11,4 8,3 8,1 Liite 16

19 Taulukko 19a: Ominaislujuudet leikkauskuormituksien alaisina maanjäristyskestävyyden kategoriassa C2, suunnittelu EOTA TR045:n mukainen, HDA-P ja HDA-T HDA-P M10 M12 M16 M20 Ominaislujuus V Rk,s,seis [kn] ,seis 1,25 HDA-T M10 M12 M16 M20 Ominaislujuus t fix [mm] < < 15 < < 20 < 25 < 30 < < 25 < 40 < V Rk,s,seis [kn] 39 2) ) ) ) ,seis 1,5 Betonin irtoamismurtuminen 4) g Mcp,seis Betonireunan murtuminen 4) g Mc,seis Kun muita paikallisia asetuksia ei ole. 2) ainoastaan käyttäessä keskityslevyä, t fix = tasolevyn paksuus ilman keskityslevyn paksuutta, katso liite B8. 4) Katso betonin irtoamismurtumisesta ja betonireunan murtumisesta liite C20. Taulukko 19b: Ominaislujuudet leikkauskuormituksien alaisina maanjäristyskestävyyden kategoriassa C2, suunnittelu EOTA TR045:n mukainen, HDA-PR ja HDA-TR HDA-PR M10 M12 M16 Ominaislujuus V Rk,s,seis [kn] ,seis 1,33 HDA-TR M10 M12 M16 Ominaislujuus t fix [mm] < < 15 < 20 < < 20 < 25 < V Rk,s,seis [kn] 43 2) ) ) g Ms,seis 1,33 Betonin irtoamismurtuminen 4) g Mcp,seis Betonireunan murtuminen 4) g Mc,seis Kun muita paikallisia asetuksia ei ole. 2) ainoastaan käyttäessä keskityslevyä, t fix = tasolevyn paksuus ilman keskityslevyn paksuutta, katso liite B8. 4) Katso betonin irtoamismurtumisesta ja betonireunan murtumisesta liite C20. Liite 17

20 Taulukko 20a: Tilavuudet leikkauskuormituksien alaisina maanjäristyskestävyyden kategoriassa C2, HDA-P ja HDA-T Tilavuus DLS HDA-P d V,seis(DLS) [mm] 1,8 2,0 3,0 3,4 Tilavuus ULS HDA-P d V,seis(ULS) [mm] 3,7 4,2 6,5 7,9 Tilavuus DLS HDA-T d V,seis(DLS) [mm] 2,0 2,3 3,1 3,8 Tilavuus ULS HDA-T d V,seis(ULS) [mm] 4,4 6,0 9,8 16,3 Taulukko 20b: Tilavuudet leikkauskuormituksien alaisina maanjäristyskestävyyden kategoriassa C2, HDA-PR ja HDA-TR Tilavuus DLS HDA-PR d V,seis(DLS) [mm] 1,8 2,0 3,0 Tilavuus ULS HDA-PR d V,seis(ULS) [mm] 3,7 4,2 6,5 Tilavuus DLS HDA-TR d V,seis(DLS) [mm] 2,0 2,3 3,1 Tilavuus ULS HDA-TR d V,seis(ULS) [mm] 4,4 6,0 9,8 Liite 18
