1 vepe.fi Vepe Rakennusaidat VALITSE TURVALLISUUS

2 Sisällysluettelo Tuoteryhmät Sisällysluettelo, Laatu ja palvelut Tuoteryhmät Perusaitaelementit Portit Umpiaitaelementit Kulkuesteaidat Lisäosat ja tarvikkeet Tekniset tiedot AITAELEMENTIT EURO Elementeissä on hitsattu runko ja aitaverkon silmäkoko on 100x260 mm, teräslanka 3,3 mm. Runko on tehty pyöreästä 1,2 mm putkesta, vaakaputken halkaisija on 30 mm ja pystyputken 40 mm. Asiakkaat voivat valita useista eri versioista: standardi, matala tai vahvistettu aitaelementti, missä on rakennetta vahvistava lisävaakaputki. Tuotteet: EURO1, EURO2, EURO3, EURO3P, ROUND TOP, ANTI CLIMB, EURO2L KEVYET AITAELEMENTIT Kustannustehokas vaihtoehto EURO aidoille. Vaakaputkien halkaisija 25 mm ja pystyputkien 40 mm, putken seinämän paksuus on 1 mm. Asiakkaat voivat valita aitaelementin verkolla jonka langan vahvuus on 3,3 mm tai 2,3 mm. Tuotteet: LIGHT, PROMO UMPIAITAELEMENTIT 2,3 m levyisen aitaelementin runko on tehty kulmaraudasta ja putkesta sekä galvanoidusta aaltopeltilevystä. Se voidaan yhdistää kaikkiin erityyppisiin väliaikaisportteihin. Tähän järjestelmään kuuluu myös umpinainen ajoportti ja käyntiportti. LAATU JA PALVELU Valvotut prosessit aidanvalmistuksessa takaavat oikean laadun niin hitsisaumoissa kuin kokoonpanossa ja varaosavalmistuksessakin. Kaikki aitatyypit testataan laadun varmistamiseksi. Jokainen asiakkaamme tai tuotteen loppukäyttäjä voi halutessaan tilata omia mainoskylttejään (oma logo) asennettaviksi aitaelementteihin. Tämä on erittäin hyvä ja edullinen tapa mainostaa omaa yritystä. KULKUESTEAIDAT Kulkuesteaidat on helppo koota ja purkaa, siinä on kestävä teräsputkirunko. Valittavissa on eri kokoja ja eri tukijalkatyyppejä. LISÄOSAT JA TARVIKKEET Toimitamme kaikkiin aitaelementteihin erilaisia kiinnitysjärjestelmiä: Lisäkiinnikkeet (standardi, vahvistettu tai erikoisavaimella toimiva) tai vaihtoehtoisesti koukkukiinnikkeet. LOGOKYLTIT Tarjoamme mainoskylttejä asiakkaan omalla logolla kiinnitettynä aitaelementteihin. Tarjolla on erikokoisia ja erimuotoisia kylttejä. 2 3

3 Perusaitaelementit Perusaitaelementit EURO1 elementti - tuotekoodi EURO1 elementti on kooltaan 3,5 x 1,2 m, missä vaakaputki on 30 mm ja pystyputki 40 mm, putken vahvuus 1,2 mm ja langan vahvuus 3,3 mm. Verkon silmäkoko 100x260 mm. EURO3P elementti - tuotekoodi EURO3P elementti on vahvistettu versio EURO2 elementistä. Elementin keskellä on runkoa vahvistava lisäpystyputki. Elementin koko: 3,5 x 2,0 m. EURO2 elementti - tuotekoodi EURO2 elementti on kooltaan 3,5 x 2,0 m, vaakaputki 30 mm ja pystyputki 40 mm, putken vahvuus 1,2 mm ja langan vahvuus 3,3 mm. Silmäkoko 100x260 mm. ROUND TOP - tuotekoodi Elementin koko 3,5 x 2,0 m. Tässä mallissa aitaelementin rungon yläosan 38 mm putki on pyöristetty ja alaosassa on kulmalevyt. Verkon silmäkoko 100 x 260 mm. Pyöristetty runko ja kulmalevyt tekevät tästä mallista kaikkein vahvimman ja kestävimmän aitaelementin. ANTI CLIMB - tuotekoodi ANTI CLIMB elementti on kooltaan 3,5 x 2 m. Verkon silmäkoko on 42x262 mm, langan vahvuudet 2,3 mm ja 3,3 mm. Vaakaputki 30 mm ja pystyputki 40 mm, putken vahvuus 1,2 mm. EURO3 elementti - tuotekoodi EURO3 elementti, joka on kooltaan 3,5 x 2,0 m, on vahvistettu versio EURO2 elementistä. Sen vaakasuunnassa runkoa vahvistava lisäputki tekee aitaelementistä entistäkin vahvemman ja kestävämmän. Jatkoelementti EURO2L - tuotekoodi Jatkoelementti 2,2 x 2,0 m toimii joko itsenäisenä aitaelementtinä tai jatkoelementtinä EURO2 ja/tai EURO3 elementille. 4 5

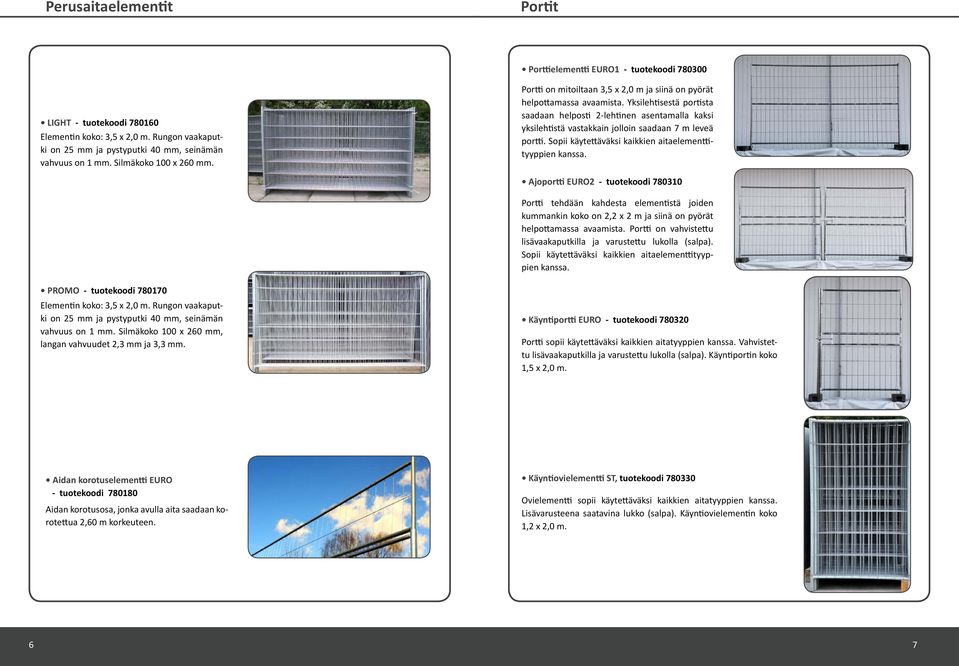

4 Perusaitaelementit Portit Porttielementti EURO1 - tuotekoodi LIGHT - tuotekoodi Elementin koko: 3,5 x 2,0 m. Rungon vaakaputki on 25 mm ja pystyputki 40 mm, seinämän vahvuus on 1 mm. Silmäkoko 100 x 260 mm. Portti on mitoiltaan 3,5 x 2,0 m ja siinä on pyörät helpottamassa avaamista. Yksilehtisestä portista saadaan helposti 2-lehtinen asentamalla kaksi yksilehtistä vastakkain jolloin saadaan 7 m leveä portti. Sopii käytettäväksi kaikkien aitaelementtityyppien kanssa. Ajoportti EURO2 - tuotekoodi Portti tehdään kahdesta elementistä joiden kummankin koko on 2,2 x 2 m ja siinä on pyörät helpottamassa avaamista. Portti on vahvistettu lisävaakaputkilla ja varustettu lukolla (salpa). Sopii käytettäväksi kaikkien aitaelementtityyppien kanssa. PROMO - tuotekoodi Elementin koko: 3,5 x 2,0 m. Rungon vaakaputki on 25 mm ja pystyputki 40 mm, seinämän vahvuus on 1 mm. Silmäkoko 100 x 260 mm, langan vahvuudet 2,3 mm ja 3,3 mm. Käyntiportti EURO - tuotekoodi Portti sopii käytettäväksi kaikkien aitatyyppien kanssa. Vahvistettu lisävaakaputkilla ja varustettu lukolla (salpa). Käyntiportin koko 1,5 x 2,0 m. Aidan korotuselementti EURO - tuotekoodi Aidan korotusosa, jonka avulla aita saadaan korotettua 2,60 m korkeuteen. Käyntiovielementti ST, tuotekoodi Ovielementti sopii käytettäväksi kaikkien aitatyyppien kanssa. Lisävarusteena saatavina lukko (salpa). Käyntiovielementin koko 1,2 x 2,0 m. 6 7

5 Umpiaitaelementit Kulkuesteaidat Umpielementti T18 - tuotekoodi Aaltopeltityyppinen umpiaitaelementti, jonka koko on 2,3 x 2 m. Aaltopeltiprofiili 18 x 0,5 mm. Tämä umpiaitaelementti sopii käytettäväksi kaikkien aitatyyppien ja porttien kanssa. Jotta aidasta tulisi vakaa, umpiaita on asennettava lisätuen kanssa. Stop-aita HD - tuotekoodi Stop-aita HD on ihanteellinen kulkueste massatapahtumien turvaamisessa ja rajaamisessa. Sillä on helppo osoittaa sallitut kulkutiet ja suojata kaivannot. Aitaelementti on valmistettu kuumasinkitystä teräksestä ja se painaa 15,5 kg kappale. HD on vakaa ja se on helppo pinota. Pakkauskoko 35 kpl. Elementin koko 2,5 x 1,1 m. Stop-aita ST 2,5 - tuotekoodi Stop-aita ST 2,3 - tuotekoodi Käyntiportti T18 - tuotekoodi Käyntiportti joka on tehty aaltopeltilevystä. Sopii käytettäväksi kaikkien aitatyyppien kanssa. Käyntiportin koko 1,2 x 2,0 m. Stop ST-aitaa on saatavilla 2,5 m ja 2,3 m levyisenä (sisältää metallilevyn johon voi laittaa mainostarran). Kumpaakin kulkuestettä käytetään nopeaan alueen eristämiseen esimerkiksi konsertin tai ulkoilmatapahtuman ajaksi. Vahvat putkijalat on hitsattu runkoon niin että elementti on helppo pinota (kiinteäjalkainen elementti). Tuotteet ovat kuumasinkitty sekä pulverimaalattu RAL sävyyn (haluamasi värisävy). Paino: 10,8 kg ja 10,2 kg. ST 2,5 Elementin koko 2,5 x 1,1 m. ST 2,3 Elementin koko 2,3 x 1,1 m Ajoportti T18 - tuotekoodi Sarana-ajoportti, joka on tehty kahdesta umpiaitaelementistä, joiden kummankin koko on 2,3 x 2 m. Ajoportissa on nokkapyörä avaamisen helpottamiseksi. Toimitukseen sisältyy lukkomekanismi (salpa). 8 9

6 Lisäosat ja tarvikkeet Lisäosat ja tarvikkeet Kiinnikkeet Painot Kiinnike ST - tuotekoodi Sähkösinkitty kiinnike kahden aitaelementin tai umpiaitaelementin kiinnittämiseksi toisiinsa. Betonipainot - tuotekoodi Raudoitettu betonipaino. Paino 30 kg. Kiinnike H - tuotekoodi Vahvempi kiinnike. M12 pultilla. Turvakiinnike H - tuotekoodi Vahvempi kiinnike joka on saatavissa sekä M12 pultilla että erikoisavaimella lukittavana. Muovipaino - tuotekoodi PVC-paino, missä yhdistyy kestävyys ja keveys. Erityisen käyttäjäystävällinen varsinkin silloin kun aitaa siirretään usein paikasta toiseen. Paino 17 kg. Turvakiinnike Z - tuotekoodi Voidaan avata vain erikoisavaimella. Raskas muovipaino - tuotekoodi Painavampi versio muovipainosta. Muodoltaan ja ulkonäöltään kuten betonipaino. Paino 26 kg. Turvakiinnike SZ - tuotekoodi Voidaan avata vain erikoisavaimella. Kiinnikkeessä lisäksi suojakaulus mutterille. Turvakiinnikkeen avain - tuotekoodi Kuljetuskehikko aidoille ja painoille - tuotekoodi Elementtien ja painojen yhdistetty kuljetus- ja varastointikehikko, kapasiteetti 30 kpl aitaelementtejä ja 31 kpl betoni tai muovipainoja

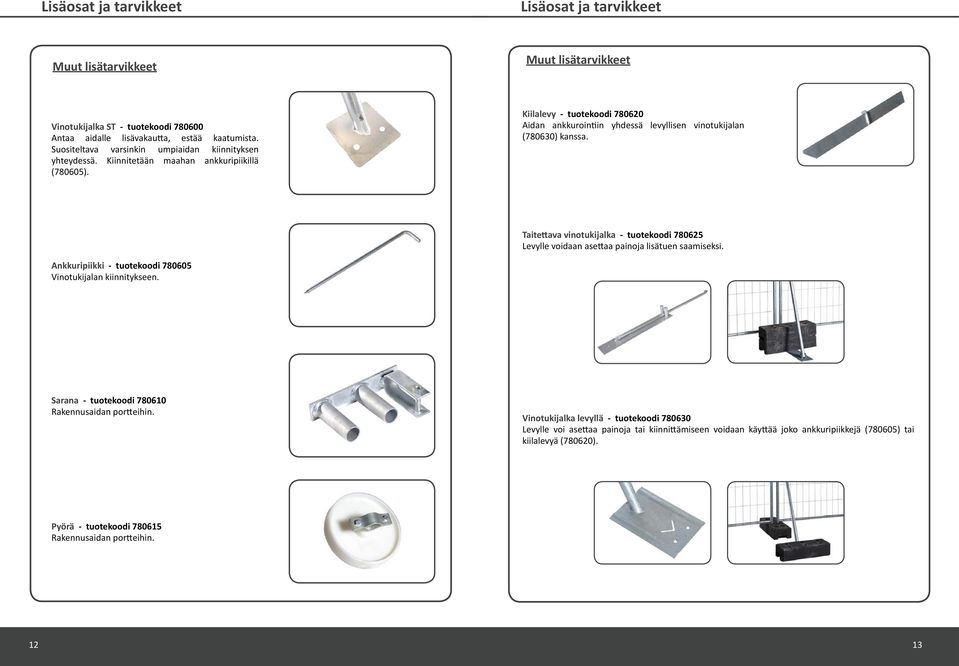

7 Lisäosat ja tarvikkeet Lisäosat ja tarvikkeet Muut lisätarvikkeet Muut lisätarvikkeet Vinotukijalka ST - tuotekoodi Antaa aidalle lisävakautta, estää kaatumista. Suositeltava varsinkin umpiaidan kiinnityksen yhteydessä. Kiinnitetään maahan ankkuripiikillä (780605). Kiilalevy - tuotekoodi Aidan ankkurointiin yhdessä levyllisen vinotukijalan (780630) kanssa. Taitettava vinotukijalka - tuotekoodi Levylle voidaan asettaa painoja lisätuen saamiseksi. Ankkuripiikki - tuotekoodi Vinotukijalan kiinnitykseen. Sarana - tuotekoodi Rakennusaidan portteihin. Vinotukijalka levyllä - tuotekoodi Levylle voi asettaa painoja tai kiinnittämiseen voidaan käyttää joko ankkuripiikkejä (780605) tai kiilalevyä (780620). Pyörä - tuotekoodi Rakennusaidan portteihin

8 Lisäosat ja tarvikkeet Tekniset tiedot Muut lisätarvikkeet Tuotekoodi Tuote Koko (mm) #silmäkoko/ materiaali Langat Putket Seinämäpaksuus Paino vaaka pysty vaaka pysty vaaka pysty kg Lukitusrauta - tuotekoodi Kiinnike, joka estää aitaelementin luvattoman nostamisen pois paikoiltaan. Aitaelementit Elementti EURO1 3455x x Elementti EURO2 3456x x Elementti EURO3 3456x x Elementti EURO3P 3456x x Elementti ROUND TOP 3456x x Ankkuri kiinnike (erikoistuote) - tuotekoodi Mahdollistaa aitaelementin asentamisen ilman painoja. Upotetaan maahan. Vaatii lisätuentaa Elementti ANTI CLIMB 3450x x Elementti EURO2L 2200x x Elementti LIGHT 3456x x Elementti PROMO 3456x x Korotuselementti EURO 3455x x Kiinnityskoukku - tuotekoodi Kiinnityskoukku sijoitetaan aidan ylävaakaputkeen. Sen avulla on mahdollista kiinnittää seuraava aitaelementti helposti ja nopeasti paikoilleen (limittäin) Umpielementti EURO T x2000 Stop-aidat Profiloitu pelti T Stop-aita HD 2585x Stop-aita ST x Stop-aita ST x Portit Porttielementti EURO1 3456x x Asennuslevy - tuotekoodi Mahdollistaa aitaelementtien asentamisen ilman painoja, kiinnitys ankkuripiikillä. Vaatii lisätuentaa Ajoportti EURO2 2x2200x x Käyntiportti EURO 1500x x Käyntiovielementti ST 1190x x Käyntiportti EURO T x Ajoportti EURO T18 2x2355x2000 Profiloitu pelti T18 Profiloitu pelti T Elementin suojapeite tuotekoodi Aitaelementin lisäsuojaksi. Saatavilla neljää eri väriä: valkoinen, sininen, musta ja vihreä
