PESUKONEEN JA LINGON ASENNUS

Transkriptio

1 PESUKONEEN JA LINGON ASENNUS Vaatehoitotila kuuluu tärkeänä osana kiinteistöön. Laitteet ja varusteet on määriteltävä ja sijoitettava tilaan siten, että niiden käyttö on mahdollisimman helppoa ja esteetöntä. Ja että siivous ja koneiden huoltotoimet ovat mahdollisia suorittaa. Laitteiden ja aputilojen mitoituksen lisäksi on huomioitava vesi-, viemäri-, ilmanvaihto- ja sähköliitännät. Nämä ovat tärkeitä seikkoja, jotta vältetään vaurioiden syntyminen koneisiin tai kiinteistöön, ja jotta taataan miellyttävät työskentelyolosuhteet pesulassa. On myös tärkeää, että koneet asennetaan niin, ettei häiritseviä ääniä siirry lähellä oleviin asuntoihin. Olemme Electroluxilla vuosien kuluessa hankkineet laajaa ja monipuolista tietoa siitä, kuinka asennukset on suoritettava, jotta vältytään ongelmilta. Laitteen mukana toimitettavien asennus-ohjeiden lisäksi annamme seuraavassa muutamia neuvoja ja vinkkejä. PESUKONEEN ASENNUS Valmistamme kolmea eri pesukonetyyppiä: - Normaali- ja keskilinkoava, joissa on. joustamaton rakenne. Näissä rumpupaketti on kiinnitetty suoraan pesukoneen teräsrunkoon. Nämä konetyypit on sen vuoksi kiinnitettävä lujasti betonialustaan, jonka on oltava riittävän vahva kestämään linkouksen aiheuttaman dynaamisen kuormituksen. - Korkeateholinkoava, missä rumpupaketti on kiinnitetty pesukoneen runkoon jousien ja iskunvaimentimien välityksellä. Nämä koneet tarvitsevat vain yksinkertaisen kiinnityksen, kiilapulteilla suoraan lattiaan KIINNITYS JA SIJOITUS NORMAALILINKOVAT PESUKONEET (N) Normaalilinkoavien pesukoneiden mallimerkintä päättyy N-kirjaimeen. Koneet on ankkuroitava lujasti kiinnitys-alustaansa, jonka on oltava riittävän paksu betonilaatta. Asennuksen apuna voidaan käyttää lisätarvikkeena saatavaa teräskoroketta (eri konetyypeillä omansa) tai betonista valettua koroketta. Käytettäessä teräskoroketta pesukone kiinnitetään ensin siihen, joka puolestaan ankkuroidaan kiinnitysalustaan. Betonikoroketta tehtäessä on huolehdittava siitä, että korokkeen ja lattian väliset tartunnat ovat riittävän kestävät Koneiden kiinnityksessä suosittelemme käytettävän kemiallisia ankkureita. Asennettaessa uusi kone vanhan tilalle, voidaan käyttää jo olemassa olevaa betonikoroketta, mikäli sen ulkomitat ovat riittävät uudelle koneelle. Rakennuksen rakenteista riippuen normaalilinkoava pesukone saattaa aiheuttaa runkoääniä. Niitä voidaan välttää ns. kelluvalla betonikorokkeella, mistä annetaan lisätietoja ja mitoitusohjeita tapauskohtaisesti.

2 KORKEATEHOLINKOAVAT PESUKONEET (H) Korkeateholinkoavien pesukoneiden mallimerkintä päättyy H-kirjaimeen. Suosittelemme, että koneet asennetaan lisätarvikkeena saatavalle teräskorokkeelle (eri konetyypeillä omansa). Näin työskentelykorkeus ja -ergonomia saadaan paremmaksi. Mikäli käytettävä pesulatila on pieni, voidaan korokkeena käyttää huoltopyörillä varustettua versiota, joka helpottaa koneen huoltotöitä. Koneet sijoitetaan lattialle säätöjalkojen varaan, ja ne kiinnitetään kahdella kiilapultilla. Huom. Koneiden kuljetustuet on poistettava ennen asennusta. Koneiden mukana toimitettavia kiinnitysohjeita on ehdottomasti noudatettava. Tuote-esitteissä on mainittu jokaisen eri konetyypin lattiaan aiheuttama kuormitus. Varmista aina rakenteiden lujuus! SÄHKÖASENNUS Uusittaessa vaatehoitotilan koneita, riittää useimmiten, että siellä olevat sähköliitännät sovitetaan uusiin koneisiin. Mahdollisesti ryhmäkeskukseen on lisättävä sulakkeita, kaapelien mitoitusta muutettava jne. Tarkista aina uuden koneen liitäntätiedot ammattitaitoisen sähköasentajan kanssa ennen koneiden asennusta! Jokaisella koneella on oltava oma turvakytkimensä, joka on asennettu koneen lähelle. VESILIITÄNTÄ Kaikissa pesukoneisiin tulevissa vesi-johdoissa on oltava käsikäyttöiset sulkuventtiilit asennuksen ja huollon helpottamiseksi. Koneemme ovat varustettuja takaimusuojilla, luokka A, 2x20 EN 13077, jolloin erillisiä takaimusuojia ei yleensä tarvita. Varmista kuitenkin paikalliset LVImääräykset. Liitäntäletkujen tulee olla korkeapainetyyppiä ja hyväksyttyjä paineelle 10 atm. Sisämitan on oltava vähintään ½. Vesiliitäntöjen lukumäärä konetyyppiä kohden on normaalisti yksi kylmä- ja yksi lämminvesiliitäntä. VIEMÄRILIITÄNTÄ Laitospesukoneiden poisto tapahtuu lattia-kaivoon. On huomioitava, että lattiakaivojen kapasiteetti on riittävä, jotta koneen tyhjentämä likavesi ei leviä lattialle, aiheuttaen kosteusvaurioita sekä tehden työympäristöstä epäviihtyisän. Tehokas viemärijärjestelmä edellyttää, että seuraavat yhteydet toimivat keskenään: - viemärikaivon suuruus - viemäriputken halkaisija - viemäriputken kaltevuus - koneiden tyhjennyskapasiteetti

3 Alla olevassa taulukossa on ilmoitettu eri konetyyppien tyhjennysteho. Malli Tyhj. teho l/min Max määrä l/kerta W555H W565H W575H W5105H W5130H W5180H W575N W5105N W5130N W5180N W5250N TYHJENNYS YHDESTÄ KONEESTA Käytetään sopivaa korkeatehokaivoa (mm. suurkeittiöissä käytettävää), joka on syvä ja jonka syöttö- ja laskuaukko on suuri. Kaivon ritilään tehdään aukko, jonka lävitse tyhjennysletku viedään joitakin senttimetrejä. Jos kaivo on upotettu lattiaan, voi riittää, että tyhjennysletku päättyy heti kaivon sihdin yläpuolelle. Jos käytetään pienempää kaivoa taikka kaivoa ja alimitoitettua, pitkää viemäriputkea tai jos viemäriputki ei ole riittävän kalteva, voidaan käyttää poistovesialtaita. Ne erottavat myös suuren osan tyhjennysveden mukana poistuvasta nukasta, ja toimivat puskureina viemärin edessä, joka silloin pystyy ottamaan veden vastaan. Poistovesialtaiden tilavuudet ovat 25, 45 ja 75 litraa. TYHJENNYS KAHDESTA TAI USEAMMASTA KONEESTA Käytetään jokaiselle koneelle yhtä korkeatehokaivoa. Jos käytettävissä on vain yksi kaivo, lattiaan upotetaan viemärikouru tai lattian päälle asennetaan rst-kouru. Kouruilla on oltava riittävä kaltevuus kaivoon päin ja ne on peitettävä kansilla, esim. rst-levyä, jottei lauhde leviä huoneistoon. Kourun mitoitus riippuu koneiden lukumäärästä ja niiden tyhjennystehosta. Tyhjennettäessä suuria vesimääriä yhteen ainoaan kaivoon, voidaan myös käyttää yhteistä PVCmateriaalista valmistettua keräilyputkea. Kunkin koneen poistoyhteestä kytketään letku keräilyputken haaraan. Letkun on oltava kumia täysin joustamattoman asennuksen välttämiseksi. Keräilyputken päättyessä supistusputkeen kaivon suulla, koko putki toimii keräilypuskurina. Keräily-putki kiinnitetään lattiaan, taikka siivouksen helpottamiseksi seinään tai mahdolliseen betonialustaan. Alla olevassa kuvassa on tällä järjestelmällä toteutettu ratkaisu.

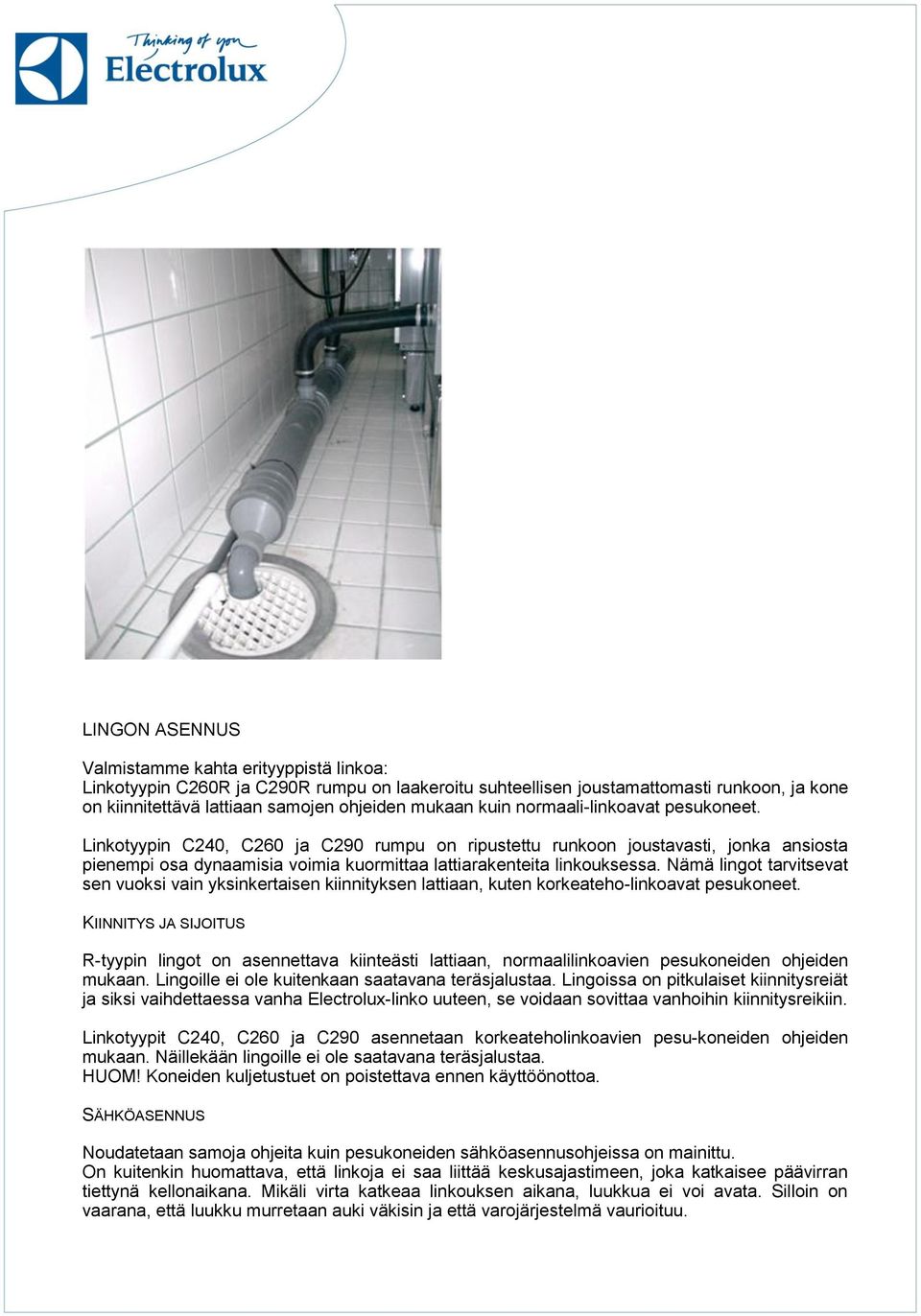

4 LINGON ASENNUS Valmistamme kahta erityyppistä linkoa: Linkotyypin C260R ja C290R rumpu on laakeroitu suhteellisen joustamattomasti runkoon, ja kone on kiinnitettävä lattiaan samojen ohjeiden mukaan kuin normaali-linkoavat pesukoneet. Linkotyypin C240, C260 ja C290 rumpu on ripustettu runkoon joustavasti, jonka ansiosta pienempi osa dynaamisia voimia kuormittaa lattiarakenteita linkouksessa. Nämä lingot tarvitsevat sen vuoksi vain yksinkertaisen kiinnityksen lattiaan, kuten korkeateho-linkoavat pesukoneet. KIINNITYS JA SIJOITUS R-tyypin lingot on asennettava kiinteästi lattiaan, normaalilinkoavien pesukoneiden ohjeiden mukaan. Lingoille ei ole kuitenkaan saatavana teräsjalustaa. Lingoissa on pitkulaiset kiinnitysreiät ja siksi vaihdettaessa vanha Electrolux-linko uuteen, se voidaan sovittaa vanhoihin kiinnitysreikiin. Linkotyypit C240, C260 ja C290 asennetaan korkeateholinkoavien pesu-koneiden ohjeiden mukaan. Näillekään lingoille ei ole saatavana teräsjalustaa. HUOM! Koneiden kuljetustuet on poistettava ennen käyttöönottoa. SÄHKÖASENNUS Noudatetaan samoja ohjeita kuin pesukoneiden sähköasennusohjeissa on mainittu. On kuitenkin huomattava, että linkoja ei saa liittää keskusajastimeen, joka katkaisee päävirran tiettynä kellonaikana. Mikäli virta katkeaa linkouksen aikana, luukkua ei voi avata. Silloin on vaarana, että luukku murretaan auki väkisin ja että varojärjestelmä vaurioituu.

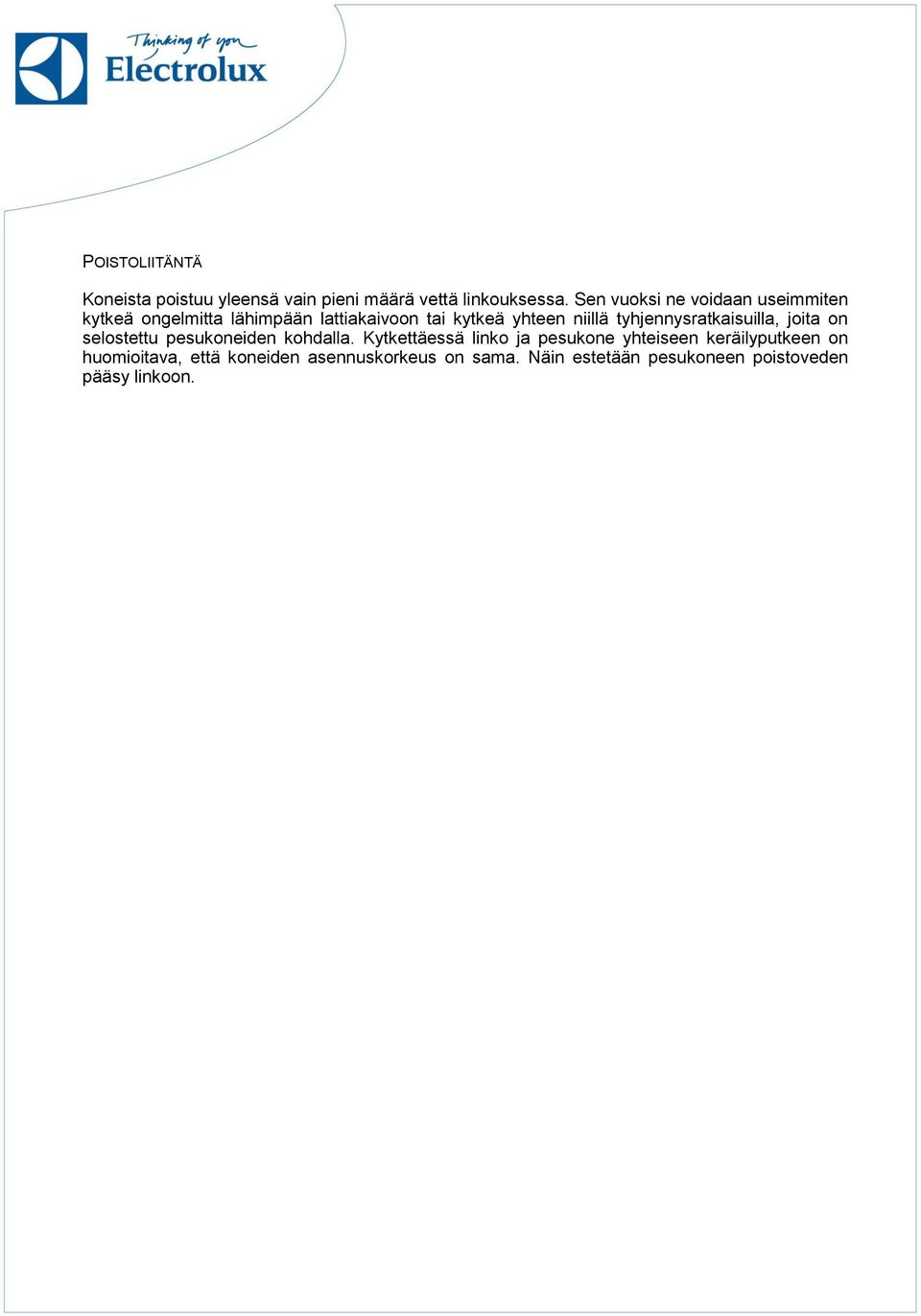

5 POISTOLIITÄNTÄ Koneista poistuu yleensä vain pieni määrä vettä linkouksessa. Sen vuoksi ne voidaan useimmiten kytkeä ongelmitta lähimpään lattiakaivoon tai kytkeä yhteen niillä tyhjennysratkaisuilla, joita on selostettu pesukoneiden kohdalla. Kytkettäessä linko ja pesukone yhteiseen keräilyputkeen on huomioitava, että koneiden asennuskorkeus on sama. Näin estetään pesukoneen poistoveden pääsy linkoon.
