1 Paloturvalliset tulisijan ja savupiipun yhdistelmät Opetusaineisto paloturvallisen tulisija-savuhormiyhdistelmän valitsemiseksi, asentamiseksi ja käyttämiseksi - Tehdasvalmisteiset kiinteän polttoaineen tulisijat ja savupiiput - Asentajien koulutus ja sertifiointi Jarmo Majamaa Paloinsinööri SPEK

2 Paloturvalliset tulisijan ja savupiipun yhdistelmät 2000-luvun alussa tapahtui n. 400 savupiipuista ja tulisijoista alkanutta tulipaloa vuosittain. Vuonna 2010 vastaava luku oli noin 900. Näiden joukossa oli myös CE-merkittyjä savupiippuja. Tulipalojen riskejä ja syitä: virheelliset oma-asennukset ja käyttötottumukset EU-säädöksissä havaitut puutteet (hen-standardit). RakMK E3/2007 savupiippujen CE-merkintä. Tulisijojen ja savupiippujen CE-merkinnän perustana olevien standardien puutteet huomattiin v. 2011, kun Rak. neuvos Matti J. Virtanen (YM) alkoi tutkia asiaa. Kirjeenvaihto EU:n Komission kanssa alkoi standardien korjaaminen alkoi.

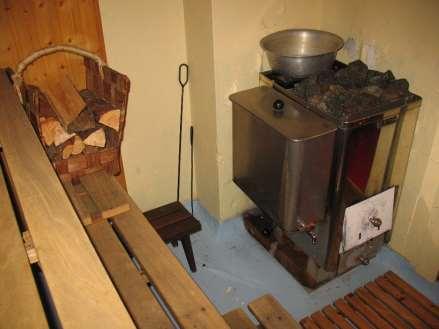

3 Tästä on kysymys! Kuva: Tampereen Teknillinen Yliopisto

4 Paloturvalliset tulisijan ja savupiipun yhdistelmät Standardien puutteellisuuden perussyy: suomalaiset eivät osallistuneet aktiivisesti 2000-luvun alkuvuosina kyseisten standardien valmisteluun kansallinen edunvalvonta jäi tekemättä ja pohjoiset olosuhteet huomioimatta. Keskeisimmät kriittiset kysymykset ovat: Tulisija miten tulisi testata ja valita se savukaasun lämpötila, joka mitoittaa savupiipun lämpötilaluokan? o Millä testillä lämpötila mitataan? o Huippulämpötila vai keskimääräinen lämpötila? Savupiippu miten arvioidaan suojaetäisyys savupiipun ja yläpohjan läpivientikohdassa? Suomessa on paksut yläpohjan eristeet ja tiivis liitoskohta, standardi-testissä näin ei ole.

5 Rakenteelliset riskipaikat

6 EU:n Rakennustuoteasetus CE-merkintä Rakennustuoteasetus (EU) N:ro 305/2011 Komission delegoidut asetukset Harmonisoidut tuotestandardit (hen) (Komission mandatoimat) Eurooppalainen tekninen arviointi (ETA) (on vapaaehtoinen, jota rakennustuotteen valmistaja hakee, perustuu eurooppalaiseen arviointiasiakirjaan EAD) Suoritustason pysyvyyden arviointi ja varmentaminen DoP CE-merkintä

7 Tulisijan testaaminen (hen-standardit) Tulisijan normaalin käytön testillä tarkoitetaan tulisijan testaamista käyttäen valmistajan käyttöohjeen mukaisia polttoainepanoksia. Normaali käyttö voi tarkoittaa esimerkiksi sitä, että tulipesässä poltetaan muutama puuklapi kerrallaan ja korkeintaan muutama pesällinen. Tulisijan käyttöturvallisuustestissä poltetaan täysiä pesällisiä. Näin saadaan tieto tulisijan rajumman käytön tuottamista savukaasujen lämpötiloista. Tulisijan käyttäminen käyttöturvallisuustestiä vastaavalla tavalla on valmistajan ohjeiden vastaista ja siis väärinkäyttöä (kuten ns. äijä -saunominen).

8 Tulisijan ja savupiipun valinta Tulisijan CE-merkinnässä ilmoitetaan normaalin käytön testissä mitattu keskimääräinen savukaasujen lämpötila, joka siirtyy tulisijasta savuhormiin (esim. 355 C). Tämän perusteella valitaan savupiipun lämpötilaluokka (T 400). Suomessa vaaditaan kuitenkin tietoa tulisijan savukaasujen maksimilämpötilasta, joka saadaan käyttöturvallisuustestin perusteella. Jos näin saatu testitulos on esim. 557 C, niin savupiipulta vaadittava lämpötilaluokka onkin T 600. Maksimilämpötila voidaan myös arvioida CE-merkinnässä ilmoitetusta tulisijan normaalin käytön testin keskimääräisestä lämpötilasta kertomalla se kertoimella 1,8. Tätä menettelyä ei kuitenkaan voi soveltaa saunankiukaisiin.

9 Tulisijan ja savupiipun valinta Suomessa vaaditaan: Tulisijasta lähtevien savukaasujen käyttöturvallisuustestissä mitattu maksimilämpötila määrittelee savupiipulta vaadittavan lämpötilaluokan. Kansallinen soveltamisstandardi SFS 7021: Savupiippujen korkein lämpötilaluokka on T 600, joten tulisijasta lähtevien savukaasujen lämpötila saa olla korkeintaan 600 astetta. on käytettävä savupiippua, jonka mitoituslämpötila (esim. T 400-luokalle mitoituslämpötila on 400 C) on suurempi kuin tulisijan käyttöturvallisuustestin mukaan määritetty korkein savukaasujen lämpötila. käytettävien savupiippujen on oltava vähintään T 400 luokkaa.

10 Tulisijan ja savuhormin yhteensopivuus! Kuvan savuhormi on tarkoitettu korkeintaan 400 asteen lämpötiloille (T400), joten siihen ei saa liittää tulisijaa, josta lähtevien savukaasujen maksimilämpötila on tätä suurempi (kuvassa 600 C). Tällaiset laitteet eivät siis ole keskenään yhteensopivia.

11 Ongelma EU-tasolla: Kansallinen soveltamisstandardi SFS 7021 Tulisijojen kansallinen soveltamisstandardi SFS 7021 on julkaistu kesällä 2014 ja siinä esitetyt kansalliset vaatimustasot on hyväksytty ministeriöissä ja kentällä. YM:n ohjeistus rakennusvalvonnalle CEN TC 295:n puh. joht. on valittanut EU:n Komissioon kaupan esteestä, minkä suomalainen standardi SFS 7021 on aiheuttanut. Asia on otettu esille CENin rakennussektorin kokouksessa johtaja Antti Koposen (RTT) toimesta. CEN:in keskussihteeristön vastaus Koposelle oli, että CEN TC 295 saataisiin vetämään valituksensa pois sitten, kun Suomi toimittaa notifioidut määräyksensä, jossa asetettaisiin vaatimus tulisijojen savukaasujen huippulämpötilojen mittaamisesta ja valitsemisesta savupiipun mitoituskriteeriksi. SM ja YM keskustelevat asiasta

12 Savupiipun läpiviennit Kuvat: Schiedel Savuhormistot

13 Savupiipun läpiviennit Metallisten kevythormien CE-merkinnässä ilmoitettu suojaetäisyys ei riitä varmistamaan rakennuksen paloturvallisuutta suomalaisella tavalla rakennetun läpiviennin kohdalla. Suomessa savupiipun läpiviennit tehdään tiiviiksi ja yläpohjassa on paksu eristekerros (esim. 600 mm). Piipun ulkopinta ei ole tällöin läpituulettuva ja tästä voi aiheutua huomattava lämpötilan nousu ja tulipalon riski. Valmistajalta tulee kysyä, onko piipputyyppi testattu vastaavanlaisella eristepaksuudella, kun kysyjän asennuskohteessa on. Hormit testataan CE-merkintää varten rakenteessa, jossa läpiviennin kohta voidaan toteuttaa monella eri tavalla: läpituulettuvana, eristettynä (eristepaksuus 200 mm) tai koteloituna ja kotelo tuulettuvana.

14 CE-merkintään liittyviä kysymyksiä: kysymyksiä tulisijan ja savupiipun myyjälle : Mikä on tämän tulisijan käyttöturvallisuustestissä mitattu savukaasujen maksimilämpötila? Vastaako tämän savupiipputyypin testauksessa käytetty läpivienti kysyjän asennuskohdetta (esim. yläpohja, jossa 600 mm paksu eriste ja joka ei ole läpituulettuva)? Onko piipputyypin testaus tehty koteloituna vai ilman? Onko tämä piippu nokipalonkestävä ja korroosionkestävä?

15 Savupiipun läpiviennit Kansallinen soveltamisstandardi SFS 7010: Metallijärjestelmäsavupiipuille eri käyttökohteissa vaadittavat ominaisuudet ja niille asetetut vaatimustasot : Kun hormi viedään paksun (> 200 mm) läpivientikerroksen läpi, niin hormin ja sen asennustarvikkeiden (esim. läpivientitarvikkeet) soveltuvuus käyttökohteeseen tulee varmistaa valmistajalta, jollei asia selviä asennusohjeesta. Koko matkaltaan tuulettuvina testatut eristetyt hormit soveltuvat sisäkäyttöön ainoastaan silloin, kun niissä sovellettavan läpivientiratkaisun paloturvallisuus on muulla luotettavalla tavalla tapauskohtaisesti osoitettu, esim. erillisin testein tai kohdekohtaisin laskennallisin tarkasteluin ajan funktiona 3-dimensionaalisessa monikerroksisessa rakenteessa.

16 SPEK:in julkaisuja 2014 Paloturvalliset tulisijan ja savuhormin yhdistelmät Paloturvallisuus.info Asuminen Tulisijat ja savupiiput Tulisijan ja savupiipun hankkimisen ja käyttämisen ohjeita Ammattiasentajan koulutusmateriaali Yllä mainittu PSR:n erityisavustuksella rahoitettu projekti on tuonut SPEK:lle uusia aiheeseen liittyviä sidosryhmiä: TTY: Tulisijojen ja kevythormien yhteistoiminta ja paloturvallisuus todellisissa käyttöolosuhteissa (ohjausryhmä) - RIL 251 Tulisijat-suunnitteluohje (ohjausryhmä) - RIL 245 Savupiiput-suunnitteluohje (kommentointi) - SFS- ja EN -standardointi (seuranta ja kommentointi)

17 Paloturvallisuus.info Asuminen Tulisijat ja savupiiput:. PALOTURVALLISET TULISIJAN JA SAVUHORMIN YHDISTELMÄT Osa 1: Perustietoa laitteiden hankkimiseen ja käyttöön 1

18 SPEK opastaa -julkaisusarja SPEK opastaa, julkaisut 2014: Oppaiden päivitystekstejä on saatavilla nettisivuilla Turvatietoa Oppaita Alkusammutuskalusto Paloturvalaitteet ja järjestelyt Maatilan paloturvallisuus Savusaunan paloturvallisuus Palovaroitinopas Rakennuksen turvamerkit Päivityksiä tehdään jatkossa pääosin SPEK:in internet-sivuille. Uuden pahvikantisen painoksen tekemiseen ryhdytään aina sitten, kun saman oppaan internet-päivityksiä on kertynyt useampia.

19 Kiitos! Kiitos! Kiitos!
