1 Tutkimukset tulisijojen ja savupiippujen paloturvallisuudesta Savupiippujen ja tulisijojen paloturvallisuutta edistävä tiedotus- ja neuvontahanke Perttu Leppänen

2 Taustaa Tampereen teknillisellä yliopistolla kolme tutkimusprojektia tulisijojen ja savupiippujen paloturvallisuuteen liittyen Metallisten kevythormien paloturvallisuus (2010) Tulisijojen ja kevythormien paloturvallisuus ( ) Tulisijojen ja kevythormien yhteistoiminta ja paloturvallisuus todellisissa käyttöolosuhteissa ( ) Tutkimuksien päärahoittajana Palosuojelurahasto 2

3 Metallisista savupiipuista aiheutuneet palot Tulisijat kevythormipaloissa Kiuas Takka Kamiina Lämmityskattila Puuliesi Ei mainintaa 3

4 Lämpö kertyy läpivientiin 200 mm (voi olla tuulettuva) 4

5 Lämpötila [ C] Lämpötilat läpivientivillassa 100 mm etäisyydellä Läpivientikorkeus 600 mm Läpivientikorkeus 400 mm Läpivientikorkeus 300 mm Läpivientikorkeus 200 mm Kokeissa savukaasujen lämpötila oli noin C Kuiva puu syttyy Aika [min] 5

6 Palon eteneminen yläpohjassa 4 h 20 min 5 h 30 min 6 h 6 h 6

7 Tutkimus: Tulisijojen ja kevythormien paloturvallisuus Kuinka tulisijasta määritetään savukaasujen lämpötila, jota voi käyttää savupiipun mitoittamiseen Kokeita 5 Tulisijalle: 2 kiuasta, kamiina ja 2 varaavaa takkaa 1. Nimellistehotesti/ Normaalin käytön testi 2. Käyttöturvallisuustesti 3. Saunomiskoe/ Ylimääräiset panostukset 7

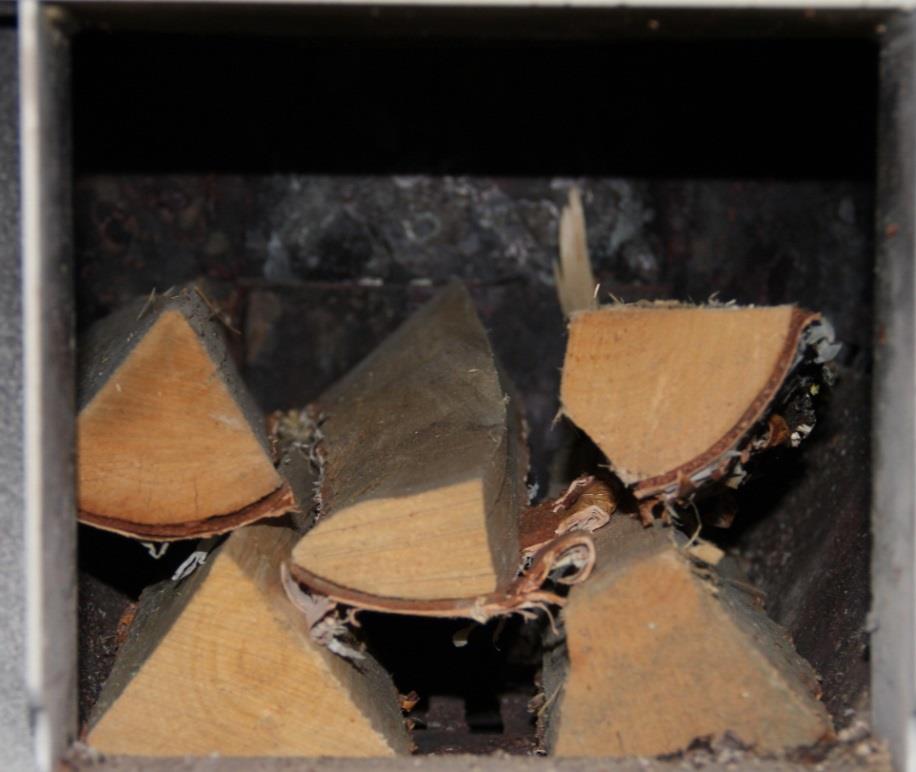

8 Kiukaan nimellistehotesti ~100 C 212 C Savukaasujen lämpötila CEmerkinnässä 420 C Nimellistehotestissä käytetty 3 kg lisäyspanos (Tulipesä väljästi ladottu noin puoliväliin) 8

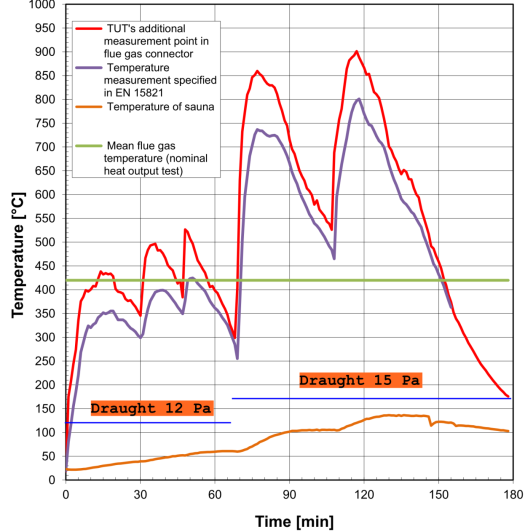

9 Kiukaan käyttöturvallisuustesti ja saunomiskoe 381 C 205 C 347 C 83 C 9

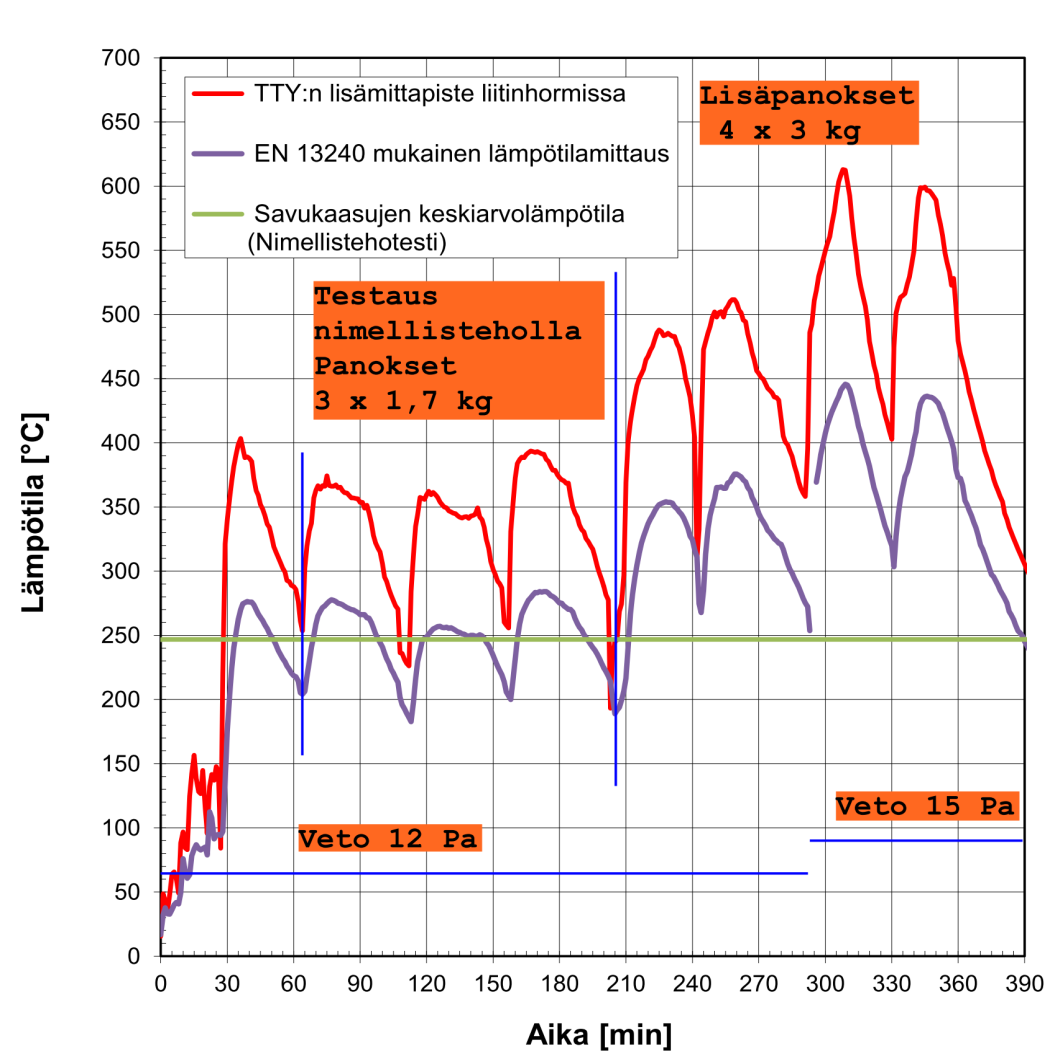

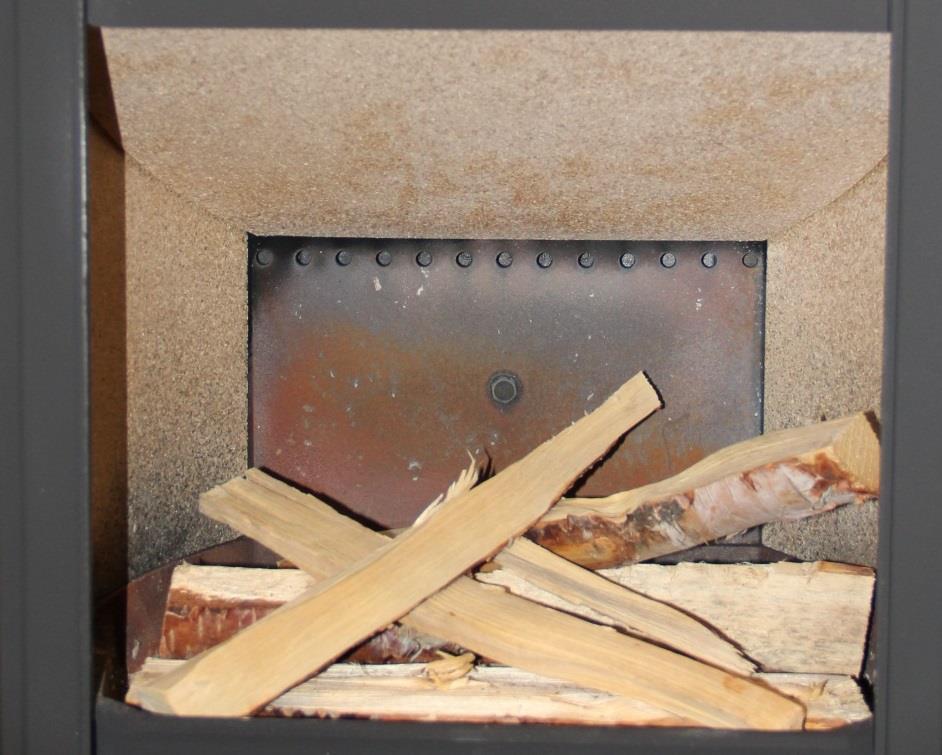

10 Kamiinan nimellistehotesti ja ylimääräiset lisäykset 129 C 199 C 37 C Kamiinan nimellistehotestissä käytetty 1.7 kg puupanos. 10

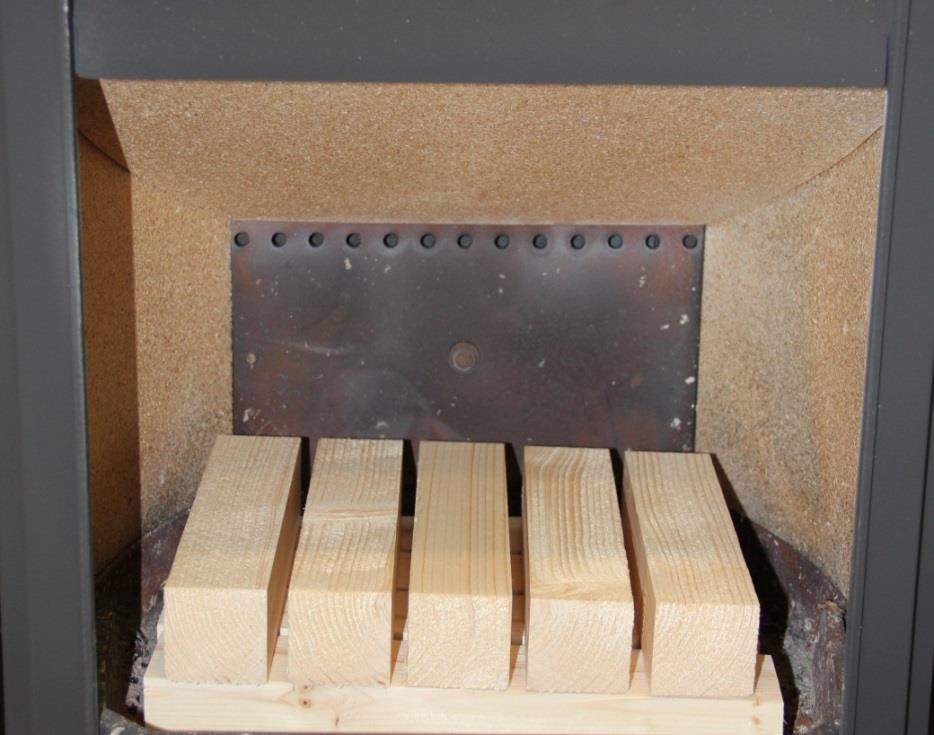

11 Kamiinan käyttöturvallisuustesti Käyttöturvallisuustestin savukaasujen keskiarvolämpötila 333 C ( min). 124 C 83 C Kamiinan käyttöturvallisuustestissä käytetty puupanos (2.5 kg kuusisoiroa). 11

CEmerkinnässä 112 C 153 C Käyttöturvallisuustestin savukaasujen

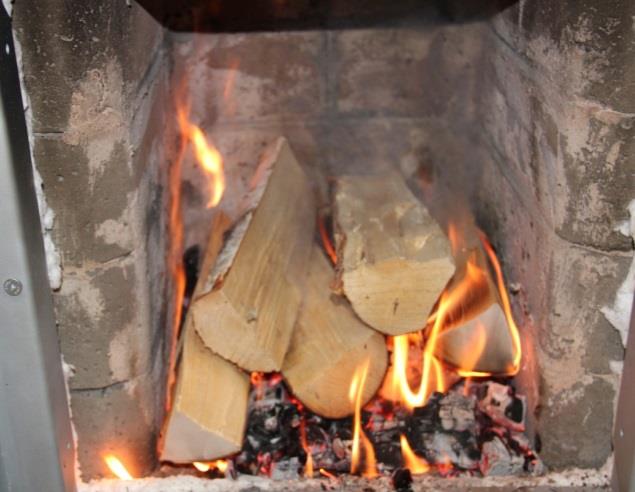

12 Varaavan takan normaalin käytön testi, käyttöturvallisuustesti ja lisäpanos 333 C korkeampi kuin CE-merkinnässä 229 C korkeampi kuin CEmerkinnässä 112 C 153 C Käyttöturvallisuustestin savukaasujen keskiarvolämpötila 309 C ( min). Normaalin käytön testissä käytetty 3 kg puupanos. 12

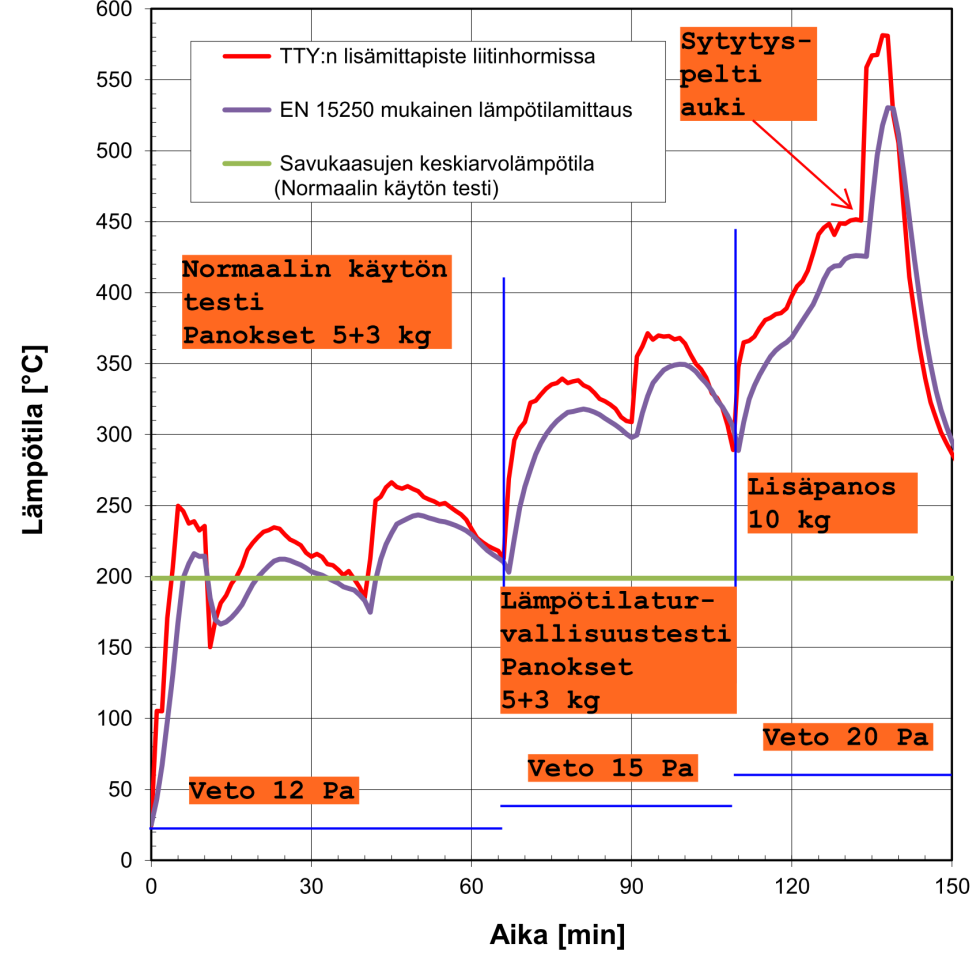

Varaavan takan normaalin käytön testi ja lisäpanos sytytyspelti auki Sytytyspelti auki 235 C 77 C [http://www.uunisepat.

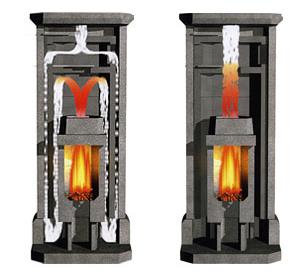

13 Varaavan takan normaalin käytön testi ja lisäpanos sytytyspelti auki Sytytyspelti auki 235 C 77 C [ (Esimerkkikuva: Ei testattu tulisija) Savukaasujen keskiarvolämpötila (sytytyspelti auki asennossa) 274 C (0-45 min). 13

14 Yhteenveto kokeista Nimellistehotesti Lämpötilaturvallisuustesti Savukaasujen keskiarvolämpötila Korkein savukaasujen lämpötila Savukaasujen keskiarvolämpötila Korkein savukaasujen lämpötila Kiuas C 632 C 625 C 801 C Kiuas C 749 C Kamiina 247 C 284 C 333 C 371 C Varaava tulisija 1 Varaava tulisija 2 Normaalin käytön testi Lämpötilaturvallisuustesti Savukaasujen keskiarvolämpötila Korkein savukaasujen lämpötila Savukaasujen keskiarvolämpötila Korkein savukaasujen lämpötila 246 C 298 C 328 C 368 C 197 C 240 C 309 C 350 C 14

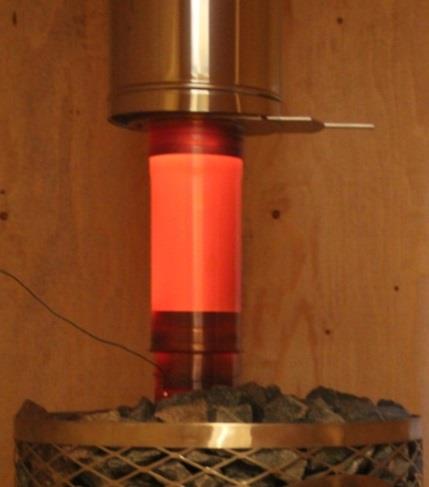

15 Savukaasujen lämpötilojen mittauskohdat tulisijoilla ja savupiipuilla EN Jatkuvalämmitteisten saunan kiukaiden testimenetelmät EN 1859 Metallisten savupiippujen testimenetelmät Kriittiset kohdat Ylimääräinen mittapiste kokeissa Savukaasujen ja kuuman kaasun mittauskohdat testeissä Kuuman kaasun lämpötila?? < 700 C (T600) Kuuman kaasun lämpötila 700 C (T600) 15

16 Kuuman kaasun lämpötila läpiviennin kohdalla erään savupiipun testeissä T-600 testi Nokipalokoe 16

palamisesta tuleva lämpö Tulisijojen ja kevythormien paloturvallisuus Tulisijojen savukaasujen lämpötila

17 Tutkimustulokset Metallisten kevythormien paloturvallisuus Korkeiden läpivientien aiheuttama paloturvallisuusriski kevythormeissa Kiukaiden korkeat savukaasujen lämpötilat Kivivillan sideaineen palamisesta tuleva lämpö Tulisijojen ja kevythormien paloturvallisuus Tulisijojen savukaasujen lämpötila määritetään virheellisesti standardeissa Tulisija- ja savupiipputesteissä savukaasujen mittauskohta eroaa ja siitä aiheutuu paloriski 17

18 Olemassa olevien kevythormien suurimmat riskit Lisälämmöneristäminen Eristepaksuus kasvaa > läpivienti kuumenee Palavat eristeet liian lähellä kevythormia Käytön muuttuminen Omistajan vaihdos Uusi tulisija Hormin vaurioituminen Käyttöikä Virheellinen tulisijan käyttö Virheellinen savupiipun huolto Perttu Leppänen

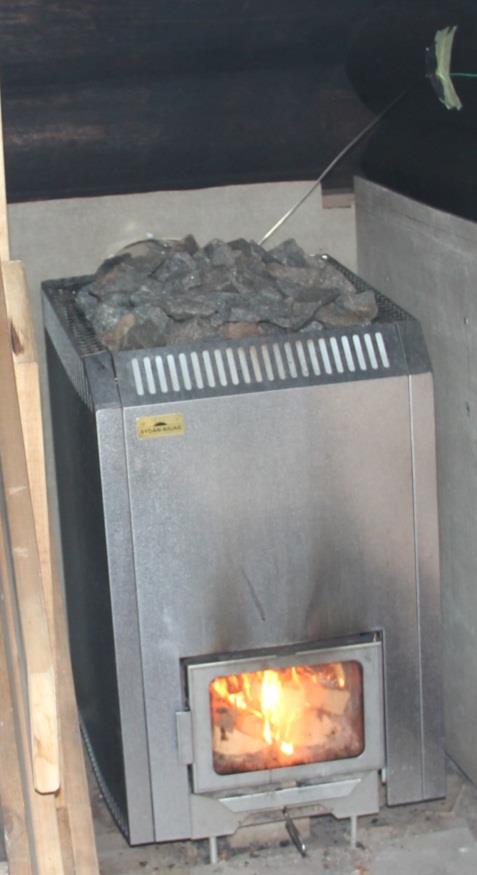

19 Kenttämittaukset Kiuas CE-merkitty Metallipiippu 3,5 m (seinäläpivienti) Savukaasujen lämpötilat 19

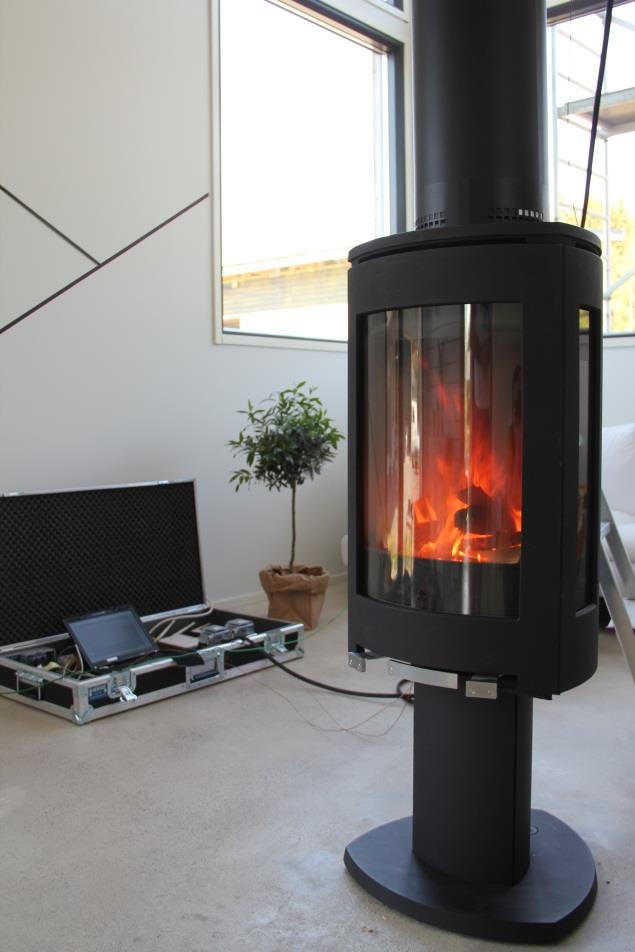

20 Kenttämittaukset Kamiina CE-merkitty Metallipiippu Savukaasujen lämpötilat nimellistehotestissä 20

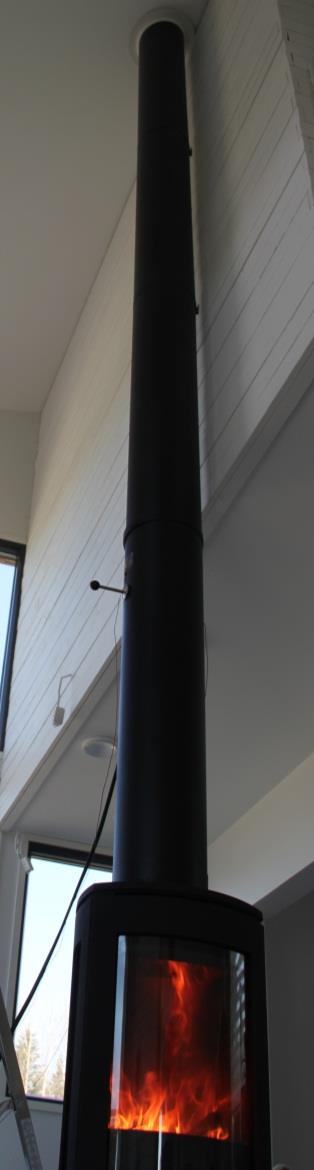

21 Kenttämittaukset Kamiina CE-merkitty Metallipiippu ~7,5 m Savupiipun veto Samalla kamiinatyypillä on tehty useampi vertailutesti eri kohteissa. Testien tulokset olivat saman suuntaisia. 21

22 Yhteenveto mittauksista Kentällä savupiipun veto voi olla jopa kolminkertainen testeihin verrattuna Savukaasujen lämpötilat olivat kentällä korkeampia kuin testeissä Tutkimuksessa tutkittiin pääasiassa käyttöohjeiden mukaista käyttöä. Todellisuudessa tulisijoja voidaan käyttää suuremmilla puumäärillä ja muilla asetuksilla. 22

23 Kiitos mielenkiinnosta! Lisätietoa: 23
