1 Spek opastaa Ilpo Leino Turvallisuuspäällikkö Suomen Pelastusalan Keskusjärjestö

2 JOHDANTO Opas = Kirja tai muu opastava kirjallinen julkaisu. ( Ministeriöt, yhdistykset ja järjestöt laativat oppaita Suomessa ja maailmalla universaali harrastus SPEK opastaa -sarja sisältää paloturvallisuus-aiheisia oppaita, joihin on koottu ohjeita ja tulkintoja, jotka liittyvät säädöksiin ja eri toimijoiden (FK, ) julkaisuihin. SPEK opastaa -sarja: Paloturvallisuussäädösten avaaminen, tulkinta Hyvät käytännöt, ratkaisut, toimenpiteet Tietopankki, käsi- ja kurssikirja, myyntiartikkeli Keskeisen substanssitiedon ylläpito järjestössä (päivitykset)

3 SPEK opastaa, julkaisut 2013: Tuulivoimaloiden paloturvallisuus (SPEK opastaa 28, CFPA-E No 22:2012F, Guideline suomeksi) Leirintäalueen turvallisuus (SPEK opastaa 29, SF-caravanin kanssa) Pelastus- suunnitelma Opas yrityksille ja muille työyhteisöille (SPEK opastaa 30)

4 SPEK opastaa, julkaisut 2014: Poistumisturvallisuusselvityksen laadintaopas

5 SPEK opastaa, julkaisut 2014: Oppaiden päivityksiä nettisivuilla, Turvatietoa Oppaita: Alkusammutuskalusto Paloturvalaitteet ja järjestelyt Maatilan paloturvallisuus Savusaunan paloturvallisuus Palovaroitinopas Oppaiden päivityksiä tehdään jatkossa pääosin SPEK:in internet-sivuille (vain muutetut kohdat). Uuden pahvikantisen painetun julkaisun tekemistä harkitaan aina tapauskohtaisesti, kun saman oppaan internetpäivityksiä on monta.

6 Muita aktiviteetteja 2014: Paloturvalliset tulisijan ja savuhormin yhdistelmät Paloturvallisuus.info Asuminen Tulisijat ja savupiiput Tulisijan ja savupiipun hankkimisen ja käyttämisen ohjeita Ammattiasentajan koulutusmateriaali Yllä mainittu PSR:n erityisavustuksella rahoitettu projekti on johdattanut osallistumaan myös seuraaviin projekteihin: TTY: Tulisijojen ja kevythormien yhteistoiminta ja paloturvallisuus todellisissa käyttöolosuhteissa (ohjausryhmä) - RIL 251 Tulisijat-suunnitteluohje (ohjausryhmä) - RIL 245 Savupiiput-suunnitteluohje (kommentointi) - SFS- ja EN -standardointi (seuranta ja kommentointi)

7 Oppaita, päivityksiä 2015: Valmistunut: Palovaroitinopas (internet-päivitys) Valmisteilla (oppaita tai internet-päivityksiä): Paloturvalaitteet ja järjestelyt (Spek opastaa 20) Rakennuksen turvamerkit Maatilan paloturvallisuus Paloturvallisuus rakennuksen korjaustyön aikana Tulityöopas

8 Muita aktiviteetteja 2015: RakMK E1 uudistus! RIL tulisijaohje TTY-savuhormien paloturvallisuus materiaali tulossa: paloturvallisuus.info RTT: Tulisija-savuhormi-roadshow materiaali tulossa: paloturvallisuus.info SFS: CEN TC 166 ja 295

9 SPEK-oppaita ja päivityksiä 2016: Kerrostalon paloturvallisuus Leirintäalueen paloturvallisuus Maatilan paloturvallisuus Pelastussuunnitelma Turvalliset avausratkaisut poistumisreiteillä (Jari P.) Porraskäytävän sähköasennukset (Kari K.) verkkokauppa.spek.fi/ammattikirjat ja oppaat

10 SPEK opastaa-sarja (Yhteenveto/Sammandrag): Poistumisturvallisuusselvityksen laadintaopas (2015) Savusaunan paloturvallisuusopas (2014) Paloturvalaitteet ja järjestelyt (2013) Kerrostalon paloturvallisuus (2013) Tuulivoimaloiden paloturvallisuus (CFPA-Guideline, 2013) Alkusammutuskalusto (2013) Leirintäalueen turvallisuusopas (2013) Pelastussuunnitelma opas yrityksille ja työyhteisöille (2013)

11 SPEK opastaa-sarja (jatkuu): Automaattinen sammutuslaitteisto asunnoissa ja hoitolaitoksissa (2012) Maatilan paloturvallisuus (2012) Paloilmoittimen käyttö ja ylläpito (2012) Palovaroitinopas (2012) Työmaaparakkien paloturvallisuus (CFPA Guideline, 2012) Paloilmoittimen mallikaaviot (2011) Paloturvallisuus rakennuksen korjaustyön aikana (2011) Pihan jäteastiat ja tuhopolttojen torjunta (2010) Rakennuksen turvamerkit (2009)

12

13 Hovioikeuden päätös: Rakennuspalon jälkeen Vakuutusyhtiö EI ollut korvausvelvollinen ( ) koska Kiinteistön omistaja ei ollut valvonut, että vuokralaiset/alivuokralaiset olivat tietoisia suojeluohjeessa kerrotuista asioista ja toimintatavoista Samaa periaatetta voitanee soveltaa myös pelastussuunnitemaan liittyviin asioihin? Kunnossapitoon?

14

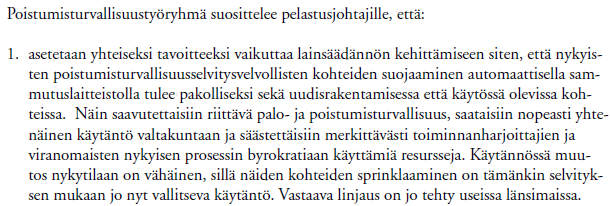

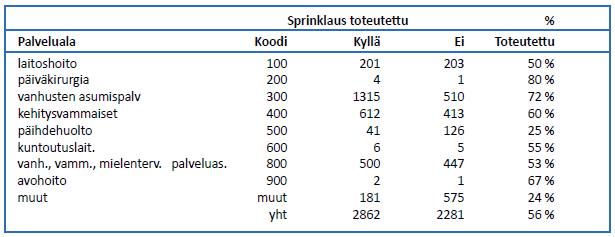

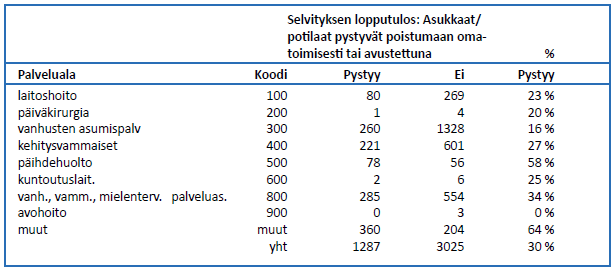

15 Poistumisturvallisuusselvitykset

21 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Uloskäytävään asennetaan useita uloskäytävää palvelevien järjestelmien laitteita ja johtojärjestelmiä, kuten: Tavanomainen kulkuvalaistus ja tarvittavat pistorasiat. Poistumisvalaistus. Poistumisopasteiden ja turvavalojen tulee toimia palon ja sähkökatkon aikana. Sähköinen lukitus ja oviautomatiikka. Uloskäytävän ovet (esim. portaikon ulko-ovi) varustetaan usein sähkötoimisella lukolla ja tarvittaessa myös kulunvalvonnan lukijalla. Lisänä saattaa olla myös oven avauskoneisto. Palonilmaisulaitteet. Uloskäytävä (porrashuone) varustetaan ilmaisimilla, palopainikkeilla ja hälyttimillä. Uloskäytävässä voi olla paloilmoittimen keskus tai pelkkä käyttölaite. Jos uloskäytävään asennetaan keskus, niin silloin sille tulee huomattava määrä palokuormaa lisääviä silmukka- ja hälytinkaapeleita. Kameravalvonta. Uloskäytävää valvotaan usein kameroilla. Ne tarvitsevat kaapelointia. Murtovalvonta. Ulko-ovilla on usein magneettikoskettimet, tilassa on liikeilmaisimet ja lasirikkoilmaisimet ikkunavalvonnassa. Savunpoisto. Portaikon savunpoisto toteutetaan savunpoistoluukulla tai puhaltimella.

22 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Ulkoantennit A A A Tehonjakajat ja sisäantennit Asunnot T A Porrahuone/hissiaula 2 Asunnot 5. kerros Asunnot T A 2 Asunnot 4. kerros Asunnot T A 2 Asunnot 3. kerros Asunnot T A 2 Asunnot 2. kerros Yleiset ja tekniset tilat T A 2 Asunnot 1. kerros Operaattorien laitteet

23 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Porrashuone 3. kerros 2. kerros 1. kerros Numerolla 1 merkitty kaapeli syöttää poistumisopasteita. Kysymyksessä on keskusakustojärjestelmä. Kaapelin on oltava palonkestävää (siis palonaikana toimivaa) ja sillä on oltava palonkestävät johtotiet (kaapelihylly, putket yms.). Perusteet: - Asetus 805/ SFS , luku Poistumisvalaistussovellutukset - SFS , luku Johtojärjestelmät 1

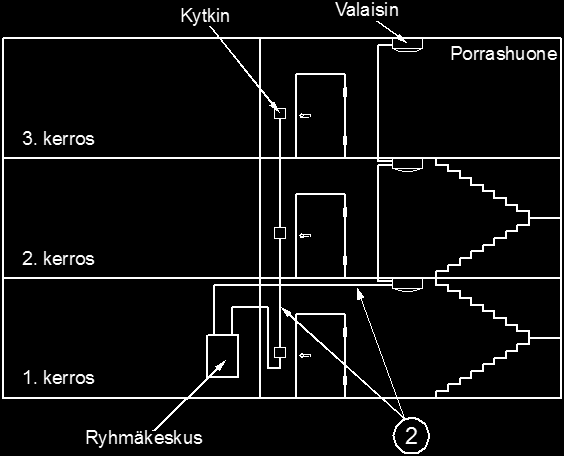

24 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Numerolla 2 merkitty kaapeli liittyy portaikon valaistukseen. Vaatimuksena on ainoastaan yksittäin itsestään sammuvuus vaatimus. Johtoteillä ei ole erityisiä vaatimuksia. Perusteet: - SFS Johtojärjestelmän valinta palon leviämisen estämiseksi, kohta

25 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Porrashuone 3. kerros 2. kerros 1. kerros Antennivahvistin 3 Numerolla 3 merkityt kaapelit kulkevat uloskäytävän kautta toiseen paloosastoon. Jos kaapelit eivät ole nippuna itsestään sammuvia, halogeenittomia ja vähän savua muodostavia, niin silloin johtojärjestelmät suojataan vähintään palonkestävyysluokan EI 30 mukaisella rakenteella, joka tehdään palamattomista tai lähes palamattomista rakennustarvikkeista (luokka A2-s1, d0). Silloinkin vaatimuksena on yksittäin itsestään sammuva kaapeli. Johtoteillä ei erityisiä vaatimuksia.

26 Paloluukku (tarkastusluukku) Porrashuone 3. kerros Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Nousukaapelit 2. kerros 1. kerros Pääkeskus EI30-kotelo Kotelointi suojaa sen ulkopuolista tilaa kotelon sisällä alkaneelta kaapelipalolta, koska palokaasut ja kuumuus eivät leviä uloskäytävään. Kotelo suojaa myös kaapeleita. Kotelon koon mitoituksessa tulee huomioida normaalin käytön aikana tapahtuva kaapelien lämpeneminen. Kaapelien lämpötila ei saa ylittää kaapelille sallittua lämpötilaa.

27 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Käytettävät kaapelit Järjestelmä Yksittäin itsestään sammuva Nippuna itsestään sammuva Halogeeniton Vähän savua muodostava Palonkestävä Uloskäytävän valaistus ja pistorasiat Poistumisvalaistus Kulunvalvonta Oviautomatiikka Palonilmaisun ilmaisimet ja painikkeet Palonilmaisun hälyttimet Palonilmaisun keskus tai käyttölaite Kameravalvonta Murtoilmaisu Savunpoisto Ovipuhelin/ovikello Portaikon ulkopuolen valaistus Matkapuhelinten sisäkuuluvuusantennit ja -kaapelit Langaton dataverkko (WLAN) Virve-verkko Sähkönousut Antenniverkko Yleiskaapelointi Muu:

28 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Ominaisuuksia: Itsestään sammuva kaapeli Itsestään sammuva kaapeli täyttää standardien EN (yksittäispolttokoe) ja / tai EN (nippupolttokoe) vaatimukset. Yksittäispolttokokeen läpäisevän kaapelin sanotaan myös olevan yksittäin itsestään sammuva, eli kaapeli sammuu kun tulenlähde poistetaan. Kaapelin sanotaan olevan myös yksittäin paloa levittämätön (flame retardent, single cable). Nippupolttokokeen läpäisevä kaapeli on vastaavasti nippuna itsestään sammuva, eli nippuna paloa levittämätön (fire retardant, bunched cables). Nippupolttokoe on vaativampi kuin yksittäispolttokoe. Nippupolttokoetta käsittelevässä standardisarjassa EN on kuusi erillistä standardia, joilla määritellään testauslaitteisto ja testausvaatimukset viidelle eri kaapelikategorialle. Nämä eroavat toisistaan mm. sen perusteella mikä on testattavan näytteen palavan materiaalin tilavuus.

29 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Ominaisuuksia: Halogeeniton kaapeli Kaapeli ei sisällä halogeeneja, kuten klooria, fluoria, bromia, jodia. Standardi EN (vanha standardi EN 50276) määrittelee käytetyn materiaalin korkeimman sallitun halogeenipitoisuuden. Standardi IEC määrittelee kaapelissa käytettävän materiaalin palokaasujen pienimmän ph-arvon ja johtavuuden. Halogeenittomuudesta käytetään englanninkielisiä nimityksiä halogen free, zero halogen. Savukaasujen syövyttävyydestä käytetään nimitystä acidity of combusition gases.

30 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Ominaisuuksia: Vähän savua muodostava kaapeli Näissä kaapeleissa käytetään mm. PE- ja PP-muoveja ja niistä kehitettyjä sekoitteita. Savunmuodostuksella on olennainen merkitys palotilanteessa näkemiseen ja pelastautumiseen poistuttaessa palavasta tilasta sekä pelastus- ja sammutustyön toteuttamiseen. Alhaiseen savunmuodostukseen voidaan vaikuttaa kaapeleiden muovimateriaaleilla. Kaapelia koskee standardi EN Englanninkielinen nimitys on low-smoke.

31 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Ominaisuuksia: Palonkestävä kaapeli Kaapelin palonkestävyys johtuu sen rakenteesta. Vaikka kaapelia sanotaan palonkestäväksi, niin sen vaippa palaa liekissä. Johtimen ympärille kierretty mineraalinauha on eriste, joka estää johtimien välisen oikosulun ja johtimien oikosulun maahan. Palonkestävät, standardien EN tai EN ja EN mukaiset kaapelit ovat käytössä talon rakentamisessa. Näiden muovivaippaisten ( tavallisen ) palonkestävien kaapelien lisäksi on mineraalieristeisiä IEC ja mukaisia kaapeleita. Näitä käytetään pääasiassa vaativissa teollisuuskohteissa, kuten jalostamoilla. Englanninkielinen termi: Fire resistant. Palonkestävässä kaapelissa käytetään yleisesti sellaisia muovimateriaaleja, josta johtuen kaapeli on myös nippuna itsestään sammuva, halogeeniton ja vähän savua muodostava.

32 Sähköasennukset uloskäytävillä ja kaapeleiden paloominaisuudet Yhteenveto: Paras tapa toimia on sijoittaa uloskäytäviin johtojärjestelmiä mahdollisimman vähän. Uloskäytävän läpimeneville kaapeleille on ensisijaisesti löydettävä eri reitti kuin uloskäytävä. Jos uloskäytävään on sijoitettava läpimeneviä kaapeleita, niin ne suojataan vähintään EI30-luokan rakentein. Käytettävien rakennustarvikkeiden ja pintojen luokkavaatimus on A2-s1,d0. Kaikissa kaapeleissa on suositeltava käyttää nippuna itsestään sammuvia, halogeenittomia ja vähän savua muodostavia kaapeleita ja asennustarvikkeita. Suositeltavin tapa on toimia yhteistyössä rakennusvalvonta- ja paloviranomaisten kanssa. Epäselvissä tapauksissa kannattaa kysyä ensin ja tehdä sitten vasta.
