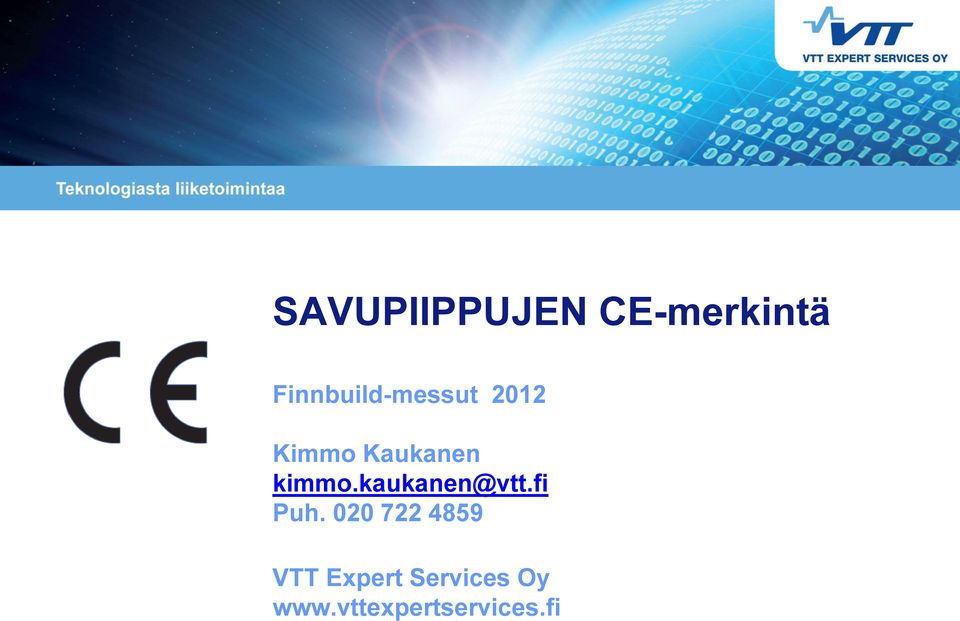

1 SAVUPIIPPUJEN CE-merkintä Finnbuild-messut 2012 Kimmo Kaukanen Puh VTT Expert Services Oy

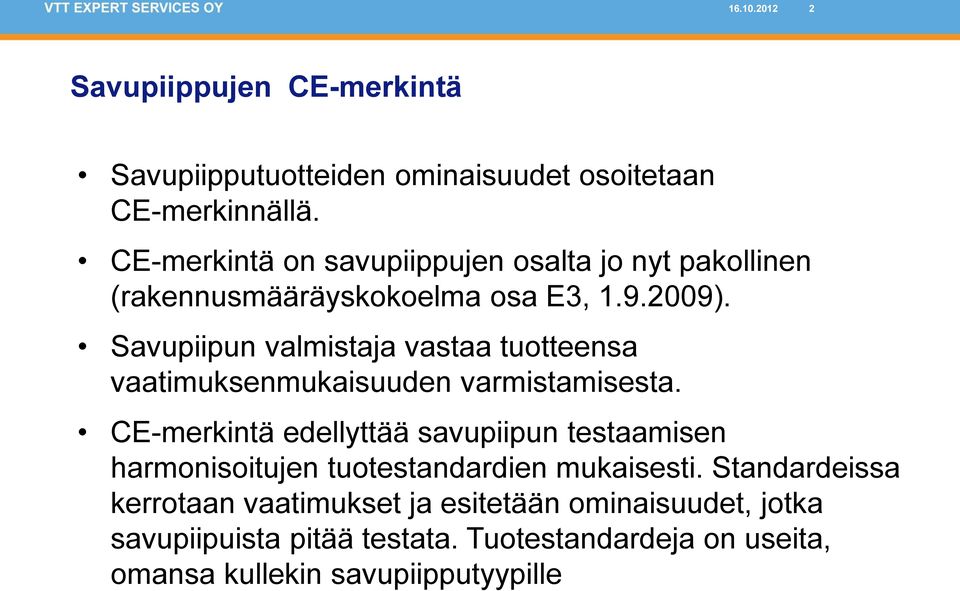

2 Savupiipputuotteiden ominaisuudet osoitetaan CE-merkinnällä. CE-merkintä on savupiippujen osalta jo nyt pakollinen (rakennusmääräyskokoelma osa E3, ). Savupiipun valmistaja vastaa tuotteensa vaatimuksenmukaisuuden varmistamisesta. CE-merkintä edellyttää savupiipun testaamisen harmonisoitujen tuotestandardien mukaisesti. Standardeissa kerrotaan vaatimukset ja esitetään ominaisuudet, jotka savupiipuista pitää testata. Tuotestandardeja on useita, omansa kullekin savupiipputyypille

3 Tuotestandardeja SFS-EN 1457 Savupiiput. Savi/Keraaminen sisäputki. Vaatimukset ja koemenetelmät SFS-EN Savupiiput. Vaatimukset metallisavupiipuille. Osa 1: Elementtisavupiipputuotteet SFS-EN Savupiiput. Vaatimukset metallipiipuille. Osa 2: Metallihormit ja liitinhormit SFS-EN 1857 Savupiiput. Savupiipun osat. Betoniset savuhormit SFS-EN 1858 Savupiiput. Savupiipun osat. Betoniset piippuelementit SFS-EN Savupiiput. Komponentit. Betoniset ulkokuorielementit SFS-EN Savupiiput. Elementtipiippujärjestelmät savikeraamisella savuhormilla. Osa 1: Nokipalon kestävyyden vaatimukset ja koemenetelmät SFS-EN Savupiiput. Elementtisavupiippujen savi/keraamiset savuhormit. Osa 2: Vaatimukset ja koemenetelmät kosteissa olosuhteissa SFS-EN Savupiiput. Elementtipiippujen savi/keraamiset ulkokuoret. Vaatimukset ja koemenetelmät SFS-EN Savupiiput. Savi/keraamiset piippuhatut ja vedonvarmistimet. Vaatimukset ja testimenetelmät SFS-EN14471 Savupiiput. Muoviset savuhormielementit. Vaatimukset ja koemenetelmät

4 Savupiiput, hormit, niiden osat ja liitinhormit kuuluvat tuotestandardin määrittämään vaatimuksenmukaisuusluokkaan (AC-luokkaan) joka on pääsääntöisesti 2+, AC-luokassa 2+ valmistajalla on oltava osoittaa tuotestandardin edellyttämät testaustulokset vaatimuksenmukaisuuden täyttymisen osoittamiseksi. Sen lisäksi valmistajan on tilattava tuotannon laadunvalvonnan alkutarkastus ja tehtävä sertifiointi- ja laadunvalvontasopimus tuotannon seurannasta ilmoitetun laitoksen kanssa.

5 CE-merkintä auttaa määrittämään piipun soveltuvuuden asennuskohteeseen. Kun tuote CE-merkitään on se määritetty olevan tuotestandardin vaatimusten mukainen ja CE-merkinnän mukaiset (ilmoitetut) ominaisuudet on testattu. Varsinaisessa asennuksessa on noudatettava savupiipun valmistajan asennusohjetta. CE-merkintä on savupiipun tuotekilvessä. Kilpi sisältää valmistajatiedot sekä koodin, joka paljastaa tuotteen ominaisuudet. CE-merkintä ei osoita kansallista vaatimuksenmukaisuutta. Suomen standardisoimisliitto SFS on julkaissut lisäksi kansalliset soveltamisstandardit, jotka määrittävät Suomessa eri käyttökohteissa vaadittavat ominaisuudet ja niille asetetut vaatimustasot. Jokaisella maalla on omansa.

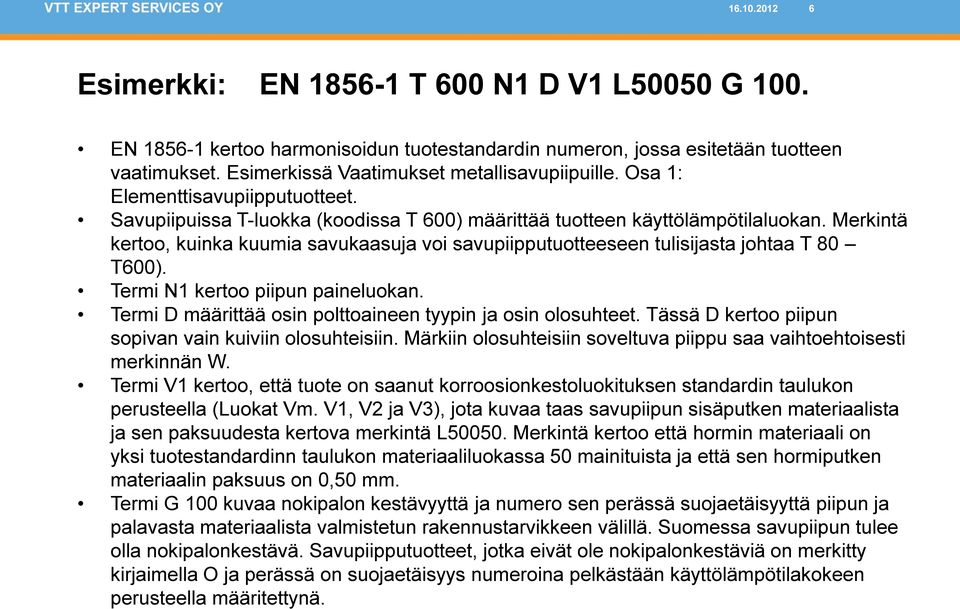

6 Esimerkki: EN T 600 N1 D V1 L50050 G 100. EN kertoo harmonisoidun tuotestandardin numeron, jossa esitetään tuotteen vaatimukset. Esimerkissä Vaatimukset metallisavupiipuille. Osa 1: Elementtisavupiipputuotteet. Savupiipuissa T-luokka (koodissa T 600) määrittää tuotteen käyttölämpötilaluokan. Merkintä kertoo, kuinka kuumia savukaasuja voi savupiipputuotteeseen tulisijasta johtaa T 80 T600). Termi N1 kertoo piipun paineluokan. Termi D määrittää osin polttoaineen tyypin ja osin olosuhteet. Tässä D kertoo piipun sopivan vain kuiviin olosuhteisiin. Märkiin olosuhteisiin soveltuva piippu saa vaihtoehtoisesti merkinnän W. Termi V1 kertoo, että tuote on saanut korroosionkestoluokituksen standardin taulukon perusteella (Luokat Vm. V1, V2 ja V3), jota kuvaa taas savupiipun sisäputken materiaalista ja sen paksuudesta kertova merkintä L Merkintä kertoo että hormin materiaali on yksi tuotestandardinn taulukon materiaaliluokassa 50 mainituista ja että sen hormiputken materiaalin paksuus on 0,50 mm. Termi G 100 kuvaa nokipalon kestävyyttä ja numero sen perässä suojaetäisyyttä piipun ja palavasta materiaalista valmistetun rakennustarvikkeen välillä. Suomessa savupiipun tulee olla nokipalonkestävä. Savupiipputuotteet, jotka eivät ole nokipalonkestäviä on merkitty kirjaimella O ja perässä on suojaetäisyys numeroina pelkästään käyttölämpötilakokeen perusteella määritettynä.

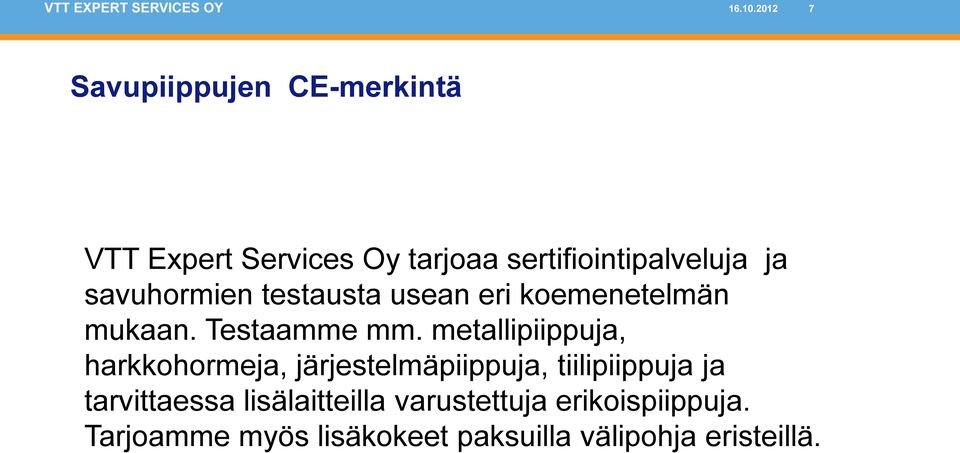

7 VTT Expert Services Oy tarjoaa sertifiointipalveluja ja savuhormien testausta usean eri koemenetelmän mukaan. Testaamme mm. metallipiippuja, harkkohormeja, järjestelmäpiippuja, tiilipiippuja ja tarvittaessa lisälaitteilla varustettuja erikoispiippuja. Tarjoamme myös lisäkokeet paksuilla välipohja eristeillä.

8 Palveluja huomisen menestykseen!
