1 Asennusohjeet

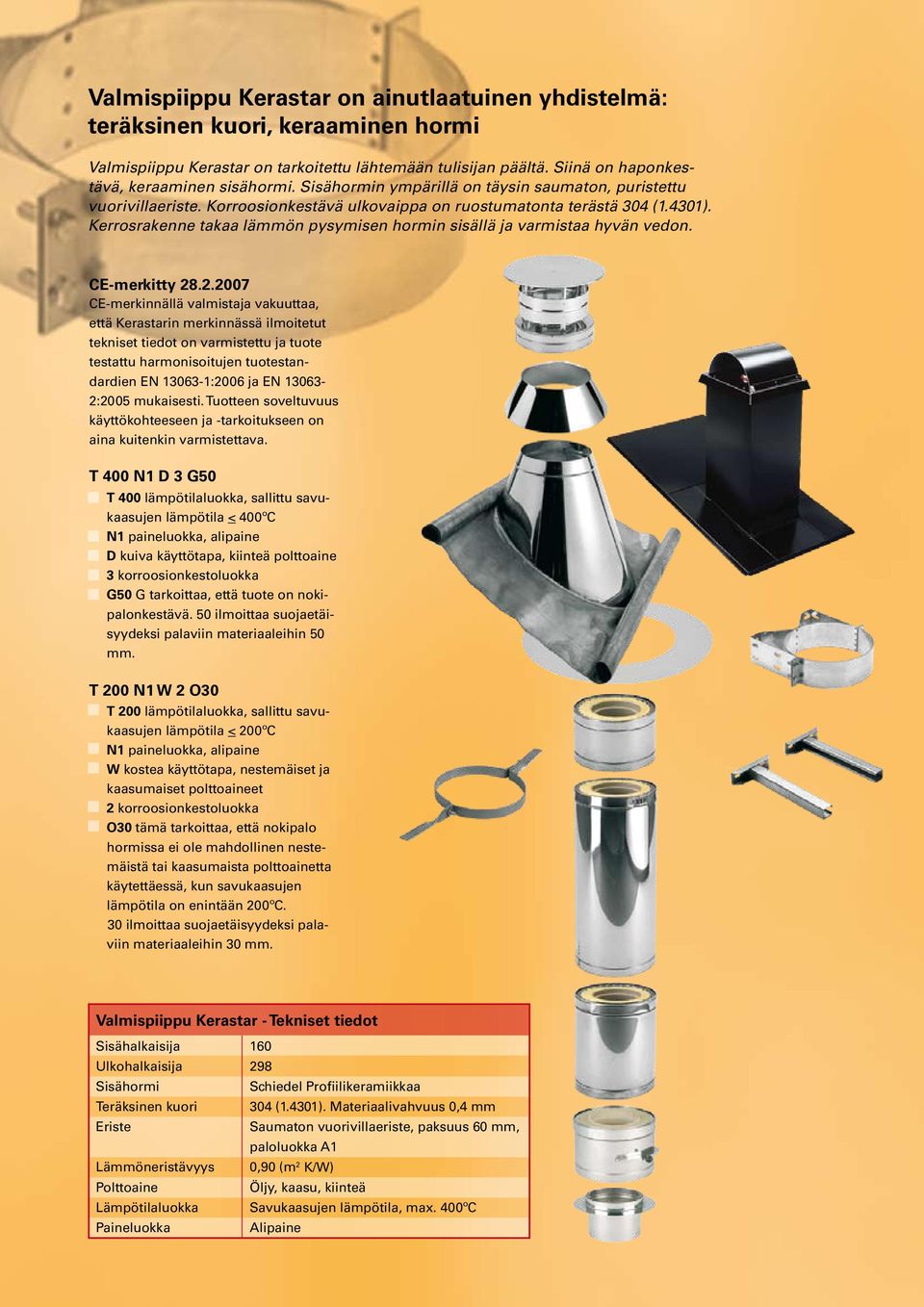

2 Valmispiippu Kerastar on ainutlaatuinen yhdistelmä: teräksinen kuori, keraaminen hormi Valmispiippu Kerastar on tarkoitettu lähtemään tulisijan päältä. Siinä on haponkestävä, keraaminen sisähormi. Sisähormin ympärillä on täysin saumaton, puristettu vuorivillaeriste. Korroosionkestävä ulkovaippa on ruostumatonta terästä 304 (1.4301). Kerrosrakenne takaa lämmön pysymisen hormin sisällä ja varmistaa hyvän vedon. CE-merkitty CE-merkinnällä valmistaja vakuuttaa, että Kerastarin merkinnässä ilmoitetut tekniset tiedot on varmistettu ja tuote testattu harmonisoitujen tuotestandardien EN :2006 ja EN :2005 mukaisesti. Tuotteen soveltuvuus käyttökohteeseen ja -tarkoitukseen on aina kuitenkin varmistettava. T 400 N1 D 3 G50 T 400 lämpötilaluokka, sallittu savukaasujen lämpötila < 400ºC N1 paineluokka, alipaine D kuiva käyttötapa, kiinteä polttoaine 3 korroosionkestoluokka G50 G tarkoittaa, että tuote on nokipalonkestävä. 50 ilmoittaa suojaetäisyydeksi palaviin materiaaleihin 50 mm. T 200 N1 W 2 O30 T 200 lämpötilaluokka, sallittu savukaasujen lämpötila < 200ºC N1 paineluokka, alipaine W kostea käyttötapa, nestemäiset ja kaasumaiset polttoaineet 2 korroosionkestoluokka O30 tämä tarkoittaa, että nokipalo hormissa ei ole mahdollinen nestemäistä tai kaasumaista polttoainetta käytettäessä, kun savukaasujen lämpötila on enintään 200ºC. 30 ilmoittaa suojaetäisyydeksi palaviin materiaaleihin 30 mm. Valmispiippu Kerastar - Tekniset tiedot Sisähalkaisija 160 Ulkohalkaisija 298 Sisähormi Schiedel Profiilikeramiikkaa Teräksinen kuori 304 (1.4301). Materiaalivahvuus 0,4 mm Eriste Saumaton vuorivillaeriste, paksuus 60 mm, paloluokka A1 Lämmöneristävyys 0,90 (m 2 K/W) Polttoaine Öljy, kaasu, kiinteä Lämpötilaluokka Savukaasujen lämpötila, max. 400ºC Paineluokka Alipaine

Kerrosrakenne takaa lämmön pysymisen hormin sisällä ja varmistaa hyvän vedon. CE-merkitty 28

3 Valmispiippu Kerastar on helppo asentaa Valmispiippu Kerastar koostuu valmiista hormielementeistä, jotka on helppo kiinnittää toisiinsa teräksisten kiinnityspantojen sekä tulilaastin avulla. Suojaetäisyydeksi palaviin materiaaleihin riittää 50 mm ja nestemäistä polttoainetta käytettäessä 30 mm. 1. Adapterin asentaminen Tulisija liitetään Kerastar-hormiin adapterilla. Valmispiippu Kerastariin on saatavana valmiita adaptereita, joiden ulkohalkaisija on 148,5, 153, 158, 165, 172,181 ja 185 mm. Materiaalin paksuun on 1 mm. Muut koot on teetettävä. Adapteri asennetaan Kerastarin keraamisen hormiputken ulkopuolelle (ks. kuva). Se tulee tiivistää palovillalla tai tulenkestävällä keraamisella nauhalla. Ensimmäisenä hormijaksona ei voida käyttää savupeltielementtiä. Tiivistysmassa Flexiroll 50 mm / T mm / T 200 Ulkovaippa, ruostamaton teräs Läpivieneissä A1 luokan palamaton eriste Eriste Keraaminen hormiputki kiinnityspannat Adapteri eli sovitekappale 2. Hormijaksojen asentaminen Valmispiippu Kerastar koostuu eri mittaisista hormijaksoista (665, 330 ja 165 mm), joissa on teräksinen ulkokuori, palamaton vuorivillaeriste ja keraaminen sisähormi. Kaikki hormielementit asennetaan samalla tavalla Rapid-tulilaastin ja kiinnityspantojen avulla. Rapid-tulilaastia on saatavana 310 ml:n patruunoissa ja yksi patruuna riittää 2,3 hormimetriin. Tulilaasti sisältyy hormitoimitukseen. 50 mm / T mm / T 200 Rapid-tulilaasti pursotetaan hormijakson saumaan, keraamisen hormin naarasponttiin. Hormijaksot asennetaan urospontti alaspäin, jotta mahdollinen kondenssivesi valuu suoraan alaspäin. Ylimääräinen tulilaasti poistetaan hormin sisältä laastiharjan avulla, jotta lopputulokseksi saadaan mahdollisimman sileä sisähormin pinta. Kiinnityspannat sitovat yhteen hormijaksojen ulkokuoret. Pannat ovat valmiiksi kiinni hormijaksoissa ja ne kiristetään hormijaksojen ympärille.

Valmispiippu Kerastariin on saatavana valmiita adaptereita, joiden ulkohalkaisija on 148,5, 153, 158, 165, 172,181 ja 185 mm. Materiaalin paksuun on 1 mm. Muut koot on teetettävä.

4 Teräksinen ulkokuori Eriste Kiinnityspanta kiristetään ruuveilla Rapid-tulilaasti pursotetaan hormielementin naaraspontiin. Keraaminen sisähormi 3. Läpivientien tiivistäminen ja eristäminen CE-merkinnän mukaan Kerastar-hormin läpivienneissä tarvitaan 50 mm:n palamaton eristys (nestemäistä polttoainetta käytettäessä 30 mm). Läpivientien eristämiseen on saatavana valmiita villakouruja, joiden paksuus on 50 mm ja korkeus 500 mm. Peitekaulukset on tarkoitettu läpivientien viimeistelyyn. Suora peitekaulus käy suoran sisäkaton ja tarvittaessa lattian viimeistelyyn. Vinon sisäkaton viimeistelyyn on myös saatavana erillinen peitekaulus. 4. Hormin tukeminen Hormi tuetaan yläpohjasta mukana tulevalla kannatinkehikolla. Tarvittaessa hormin tukemiseen voidaan käyttää myös seinäkiinnikkeitä. Jos etäisyys kiinnitettävään pintaan on yli 60 mm, voidaan käyttää seinäkiinnikkeisiin saatavia säätöjalkoja, joiden avulla etäisyyttä voidaan kasvattaa 280 mm:iin tai 465:mm:iin. Jos hormin pituus vesikaton yläpuolella on 1,5-3,0 m, se tuetaan käyttämällä jäykistepantoja. Jäykistepantojen määrä määritetään tapauskohtaisesti. Läpivienneissä höyrynsulkumuovi ja aluskate tiivistetään teippaamalla ne hormiin kiinni Flexiroll-tiivistysnauhalla. Flexiroll sisältyy hormitoimituksen. Huom! Jos hormin vesikaton yläpuolinen osa on korkeampi kuin 1,2 m, tulee nuohoojalle tehdä tikkaat. Tikkaita ei saa kiinnittää eikä tukea itse hormiin.

Läpivientien eristämiseen on saatavana valmiita villakouruja, joiden paksuus on 50 mm ja korkeus 500 mm. Peitekaulukset on tarkoitettu läpivientien viimeistelyyn.

5 5. Vesikaton yläpuoliset osat Teleskooppi (3-osainen) Vesikaton yläpuolinen osuus hormista on suojattava sään vaikutuksilta. Kerastar valmispiipussa vesikaton yläpuolelle voidaan valita lyijystä valmistettu läpivientikaulus sekä tähän kuluvat sadekaulus ja sadehattu tai pellityssarja, johon kuuluvat juuripelti, teleskooppipelti ja sadepiippuhattu. Peltikatolle sopii vain jälkimmäinen vaihtoehto, koska läpivientikaulusta ei voi tiivistää peltikatolle. Konesaumatussa peltikatossa vesikaton yläpuolisen osan tiivistäminen suositellaan aina teetettäväksi pellittäjällä. Keskittäjä Kaltevuuspelti Vaihtoehto 1 (kts. kuva s. 3) Läpivientikaulus, sadekaulus ja sadehattu Hormitoimituksessa mukana oleva Silirubtiivistysmassa on tarkoitettu sadekauluksen tiivistämiseen. Sadekaulus tulee läpivientikauluksen (eli juuripellin) yläpuolelle ohjaamaan sadeveden pois hormin ja läpivientikauluksen liitoskohdasta. Hormin päähän asennetaan sadepiippuhattu, joka estää sadeveden suoran pääsyn hormiin. 830 mm Juuripelti alaosa 625 mm Juuripelti yläosa Jatkopelti Vaihtoehto 2 Yläosan pellityssarja Yläosan pellityssarjan rungon muodostaa 3-osainen teleskooppipelti (43 x 43 cm), jonka max korkeus on 1,5m. Teleskooppipellin pienin alakappale, ns kaltevuuspelti leikataan kattokaltevuuden mukaan oikeaan kulmaan ja kiinnitetään ruuveilla (katso taulukko alla). Toimitus sisältää ns. keskittäjän, jolla kantikas, hormia suurempi, teleskooppipelti keskitetään pyöreeseen hormiin. Piipun alaosan tiivistämiseen tarkoitettu juuripelti muodostuu kahdesta eri osasta ja siihen on olemassa myös erillinen jatkopelti, jota käytetään tarvittaessa. Sarjaan kuuluva sadepiippuhattu estää sadeveden suoran pääsyn hormiin. Se kiinnitetään teleskooppipeltiin mukana tulevilla kiinnikkeillä. Tarkemmat asennusohjeet ovat pellityssarjan mukana. 45º 42º 40º 35º 38º º 27º 22º 422

teleskooppipelti ja sadepiippuhattu. Peltikatolle sopii vain jälkimmäinen vaihtoehto, koska läpivientikaulusta ei voi tiivistää peltikatolle.

6 A company of Schiedel Savuhormistot Oy Sinikalliontie 9 FI Espoo Puh Fax
