Savupiippuja koskeva RIL 245 Pienet savupiiput -ohje uudistunut PSR-hanke: Savupiippujen ja tulisijojen paloturvallisuus

Transkriptio

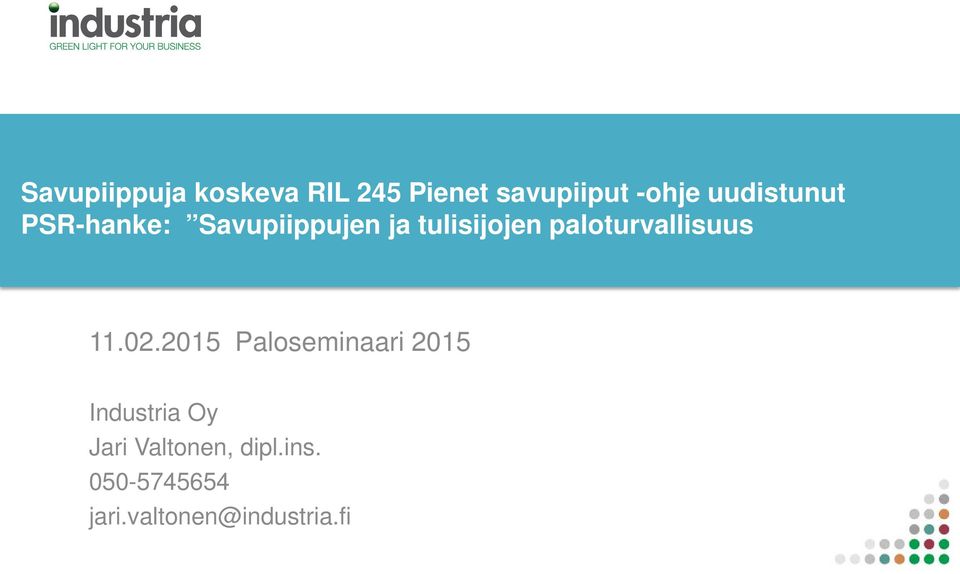

1 Savupiippuja koskeva RIL 245 Pienet savupiiput -ohje uudistunut PSR-hanke: Savupiippujen ja tulisijojen paloturvallisuus Paloseminaari 2015 Industria Oy Jari Valtonen, dipl.ins

2 Savupiippuja koskeva RIL 245 Pienet savupiiput -ohje uudistunut

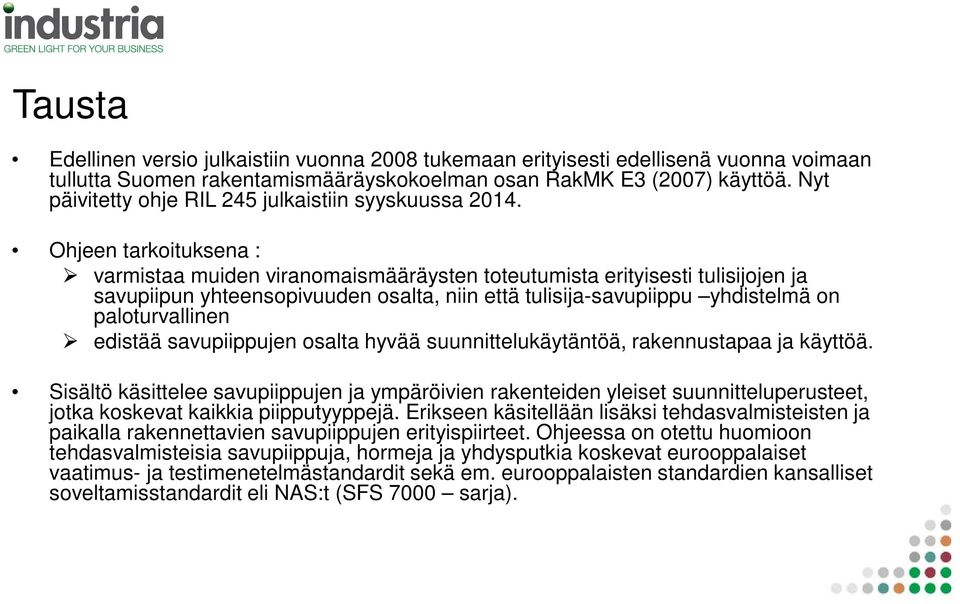

3 Tausta Edellinen versio julkaistiin vuonna 2008 tukemaan erityisesti edellisenä vuonna voimaan tullutta Suomen rakentamismääräyskokoelman osan RakMK E3 (2007) käyttöä. Nyt päivitetty ohje RIL 245 julkaistiin syyskuussa Ohjeen tarkoituksena : varmistaa muiden viranomaismääräysten toteutumista erityisesti tulisijojen ja savupiipun yhteensopivuuden osalta, niin että tulisija-savupiippu yhdistelmä on paloturvallinen edistää savupiippujen osalta hyvää suunnittelukäytäntöä, rakennustapaa ja käyttöä. Sisältö käsittelee savupiippujen ja ympäröivien rakenteiden yleiset suunnitteluperusteet, jotka koskevat kaikkia piipputyyppejä. Erikseen käsitellään lisäksi tehdasvalmisteisten ja paikalla rakennettavien savupiippujen erityispiirteet. Ohjeessa on otettu huomioon tehdasvalmisteisia savupiippuja, hormeja ja yhdysputkia koskevat eurooppalaiset vaatimus- ja testimenetelmästandardit sekä em. eurooppalaisten standardien kansalliset soveltamisstandardit eli NAS:t (SFS 7000 sarja).

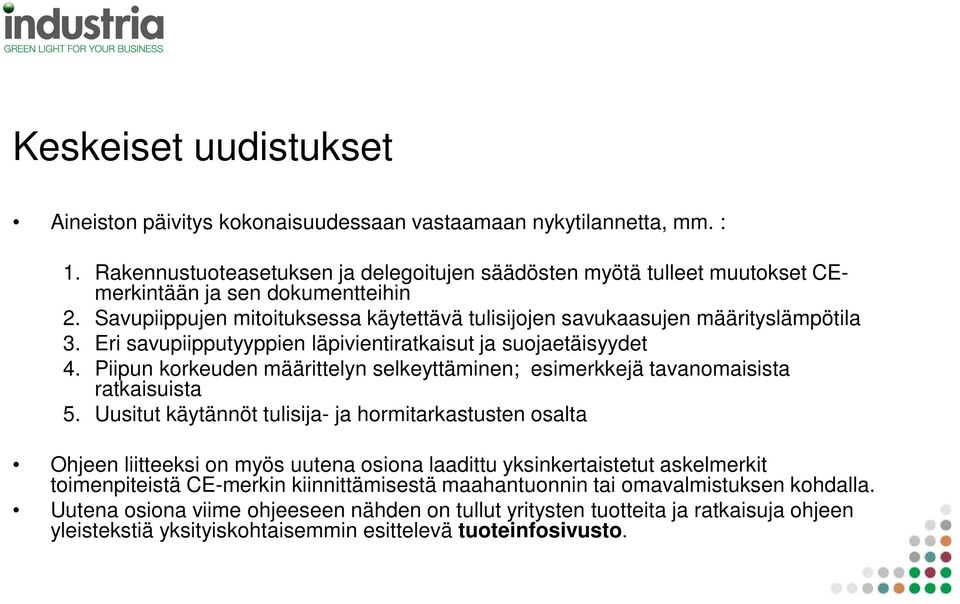

4 Keskeiset uudistukset Aineiston päivitys kokonaisuudessaan vastaamaan nykytilannetta, mm. : 1. Rakennustuoteasetuksen ja delegoitujen säädösten myötä tulleet muutokset CEmerkintään ja sen dokumentteihin 2. Savupiippujen mitoituksessa käytettävä tulisijojen savukaasujen määrityslämpötila 3. Eri savupiipputyyppien läpivientiratkaisut ja suojaetäisyydet 4. Piipun korkeuden määrittelyn selkeyttäminen; esimerkkejä tavanomaisista ratkaisuista 5. Uusitut käytännöt tulisija- ja hormitarkastusten osalta Ohjeen liitteeksi on myös uutena osiona laadittu yksinkertaistetut askelmerkit toimenpiteistä CE-merkin kiinnittämisestä maahantuonnin tai omavalmistuksen kohdalla. Uutena osiona viime ohjeeseen nähden on tullut yritysten tuotteita ja ratkaisuja ohjeen yleistekstiä yksityiskohtaisemmin esittelevä tuoteinfosivusto.

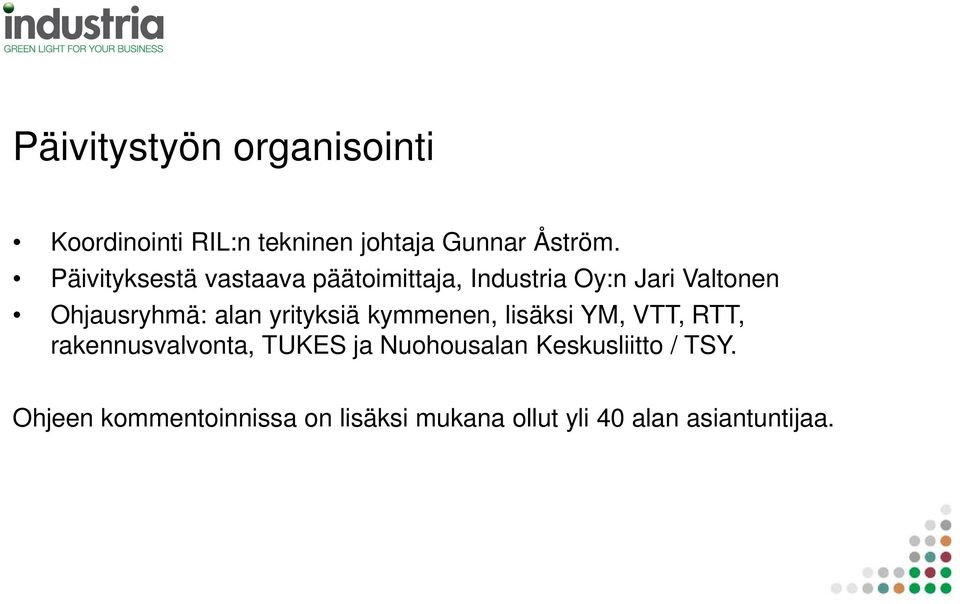

5 Päivitystyön organisointi Koordinointi RIL:n tekninen johtaja Gunnar Åström. Päivityksestä vastaava päätoimittaja, Industria Oy:n Jari Valtonen Ohjausryhmä: alan yrityksiä kymmenen, lisäksi YM, VTT, RTT, rakennusvalvonta, TUKES ja Nuohousalan Keskusliitto / TSY. Ohjeen kommentoinnissa on lisäksi mukana ollut yli 40 alan asiantuntijaa.

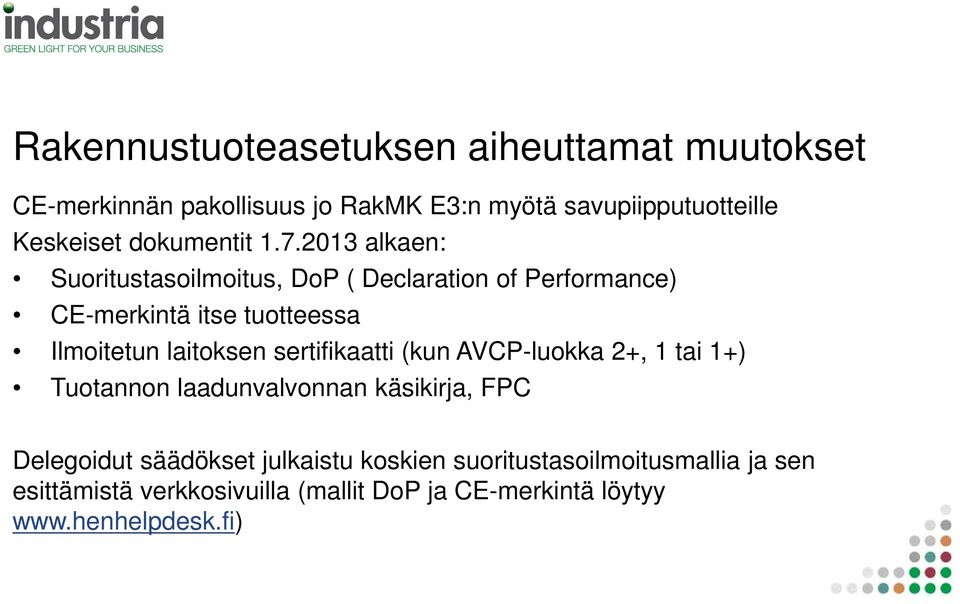

6 Rakennustuoteasetuksen aiheuttamat muutokset CE-merkinnän pakollisuus jo RakMK E3:n myötä savupiipputuotteille Keskeiset dokumentit alkaen: Suoritustasoilmoitus, DoP ( Declaration of Performance) CE-merkintä itse tuotteessa Ilmoitetun laitoksen sertifikaatti (kun AVCP-luokka 2+, 1 tai 1+) Tuotannon laadunvalvonnan käsikirja, FPC Delegoidut säädökset julkaistu koskien suoritustasoilmoitusmallia ja sen esittämistä verkkosivuilla (mallit DoP ja CE-merkintä löytyy

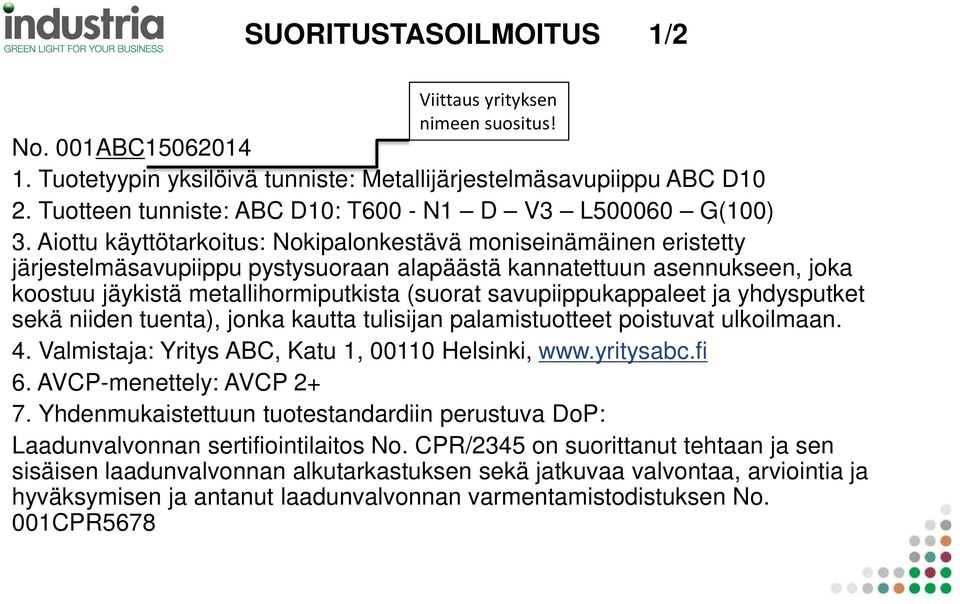

7 SUORITUSTASOILMOITUS 1/2 Viittaus yrityksen nimeen suositus! No. 001ABC Tuotetyypin yksilöivä tunniste: Metallijärjestelmäsavupiippu ABC D10 2. Tuotteen tunniste: ABC D10: T600 - N1 D V3 L G(100) 3. Aiottu käyttötarkoitus: Nokipalonkestävä moniseinämäinen eristetty järjestelmäsavupiippu pystysuoraan alapäästä kannatettuun asennukseen, joka koostuu jäykistä metallihormiputkista (suorat savupiippukappaleet ja yhdysputket sekä niiden tuenta), jonka kautta tulisijan palamistuotteet poistuvat ulkoilmaan. 4. Valmistaja: Yritys ABC, Katu 1, Helsinki, 6. AVCP-menettely: AVCP Yhdenmukaistettuun tuotestandardiin perustuva DoP: Laadunvalvonnan sertifiointilaitos No. CPR/2345 on suorittanut tehtaan ja sen sisäisen laadunvalvonnan alkutarkastuksen sekä jatkuvaa valvontaa, arviointia ja hyväksymisen ja antanut laadunvalvonnan varmentamistodistuksen No. 001CPR5678

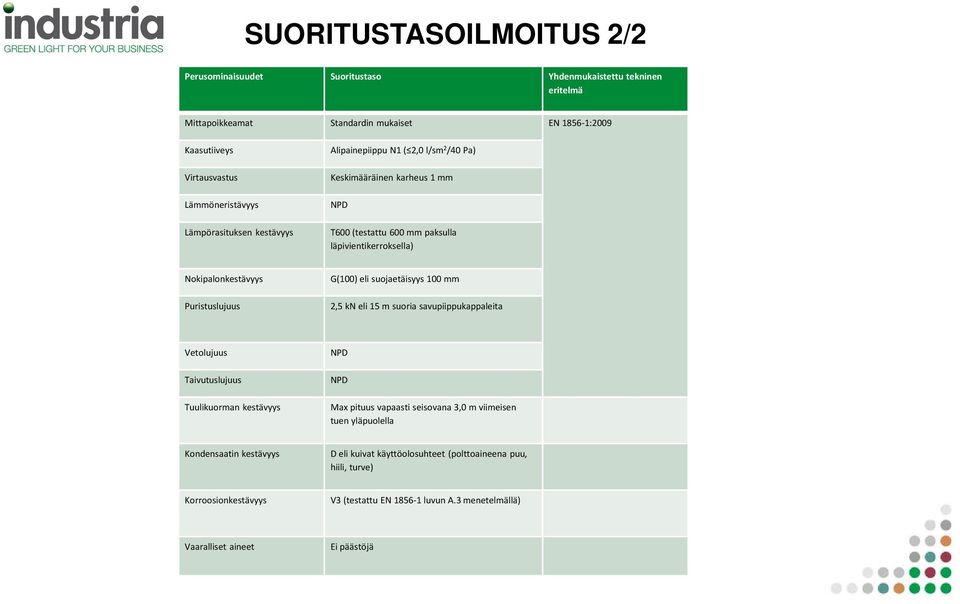

8 SUORITUSTASOILMOITUS 2/2 Perusominaisuudet Suoritustaso Yhdenmukaistettu tekninen eritelmä Mittapoikkeamat Standardin mukaiset EN :2009 Kaasutiiveys Virtausvastus Lämmöneristävyys Lämpörasituksen kestävyys Alipainepiippu N1 ( 2,0 l/sm 2 /40 Pa) Keskimääräinen karheus 1 mm NPD T600 (testattu 600 mm paksulla läpivientikerroksella) Nokipalonkestävyys Puristuslujuus G(100) eli suojaetäisyys 100 mm 2,5 kn eli 15 m suoria savupiippukappaleita Vetolujuus Taivutuslujuus Tuulikuorman kestävyys NPD NPD Max pituus vapaasti seisovana 3,0 m viimeisen tuen yläpuolella Kondensaatin kestävyys D eli kuivat käyttöolosuhteet (polttoaineena puu, hiili, turve) Korroosionkestävyys V3 (testattu EN luvun A.3 menetelmällä) Vaaralliset aineet Ei päästöjä

9 Savupiippujen ja tulisijojen yhteensopivuus Taustalla mm. TTY:n tutkimus tulisijojen ja savupiippujen yhteensopivuuden ongelmista YM / RTT aktiivi toimija komission suuntaan asiassa.tc 295 ja TC 166 yhteistoiminta? Ongelmana erityisesti jatkuvalämmitteiset kiukaat, pitkäaikainen lämmittäminen, läpiviennit, eristevahvuudet Suomessa, käytetyt eristeet, suojaetäisyydet, oikea asennustapa, ohjeistus oikeasta lämmittämisestä

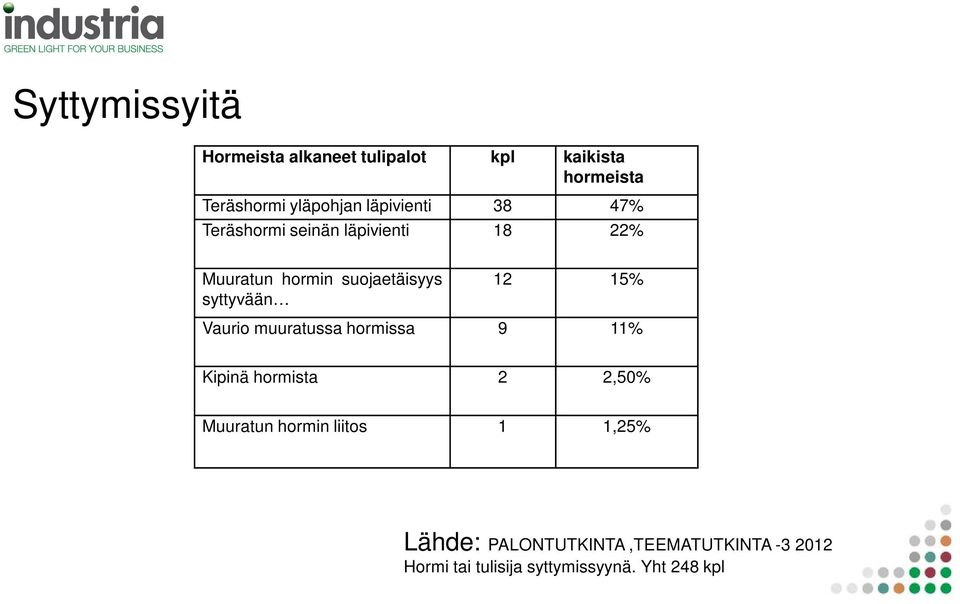

10 Syttymissyitä Hormeista alkaneet tulipalot kpl kaikista hormeista Teräshormi yläpohjan läpivienti 38 47% Teräshormi seinän läpivienti 18 22% Muuratun hormin suojaetäisyys syttyvään 12 15% Vaurio muuratussa hormissa 9 11% Kipinä hormista 2 2,50% Muuratun hormin liitos 1 1,25% Lähde: PALONTUTKINTA,TEEMATUTKINTA Hormi tai tulisija syttymissyynä. Yht 248 kpl

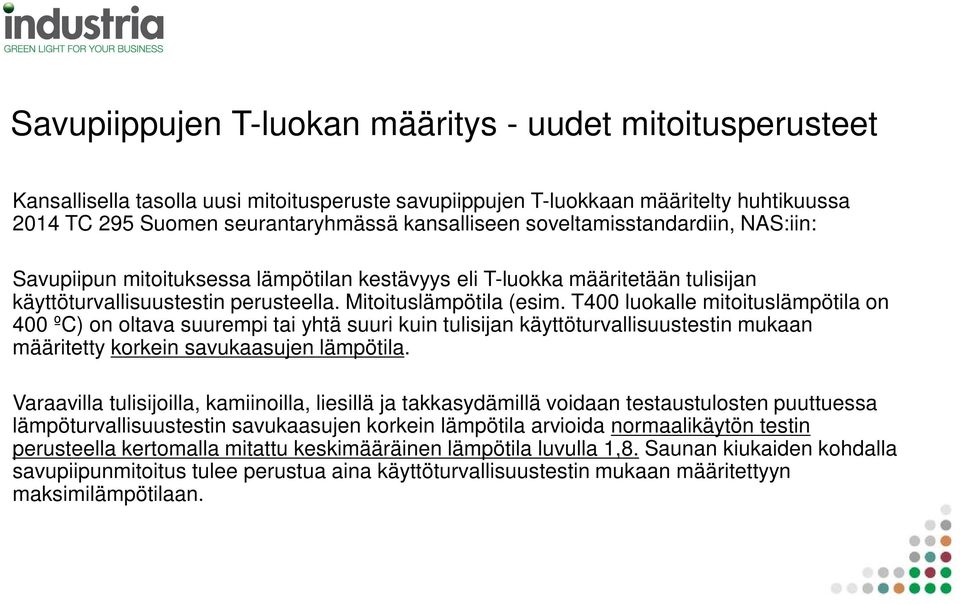

11 Savupiippujen T-luokan määritys - uudet mitoitusperusteet Kansallisella tasolla uusi mitoitusperuste savupiippujen T-luokkaan määritelty huhtikuussa 2014 TC 295 Suomen seurantaryhmässä kansalliseen soveltamisstandardiin, NAS:iin: Savupiipun mitoituksessa lämpötilan kestävyys eli T-luokka määritetään tulisijan käyttöturvallisuustestin perusteella. Mitoituslämpötila (esim. T400 luokalle mitoituslämpötila on 400 ºC) on oltava suurempi tai yhtä suuri kuin tulisijan käyttöturvallisuustestin mukaan määritetty korkein savukaasujen lämpötila. Varaavilla tulisijoilla, kamiinoilla, liesillä ja takkasydämillä voidaan testaustulosten puuttuessa lämpöturvallisuustestin savukaasujen korkein lämpötila arvioida normaalikäytön testin perusteella kertomalla mitattu keskimääräinen lämpötila luvulla 1,8. Saunan kiukaiden kohdalla savupiipunmitoitus tulee perustua aina käyttöturvallisuustestin mukaan määritettyyn maksimilämpötilaan.

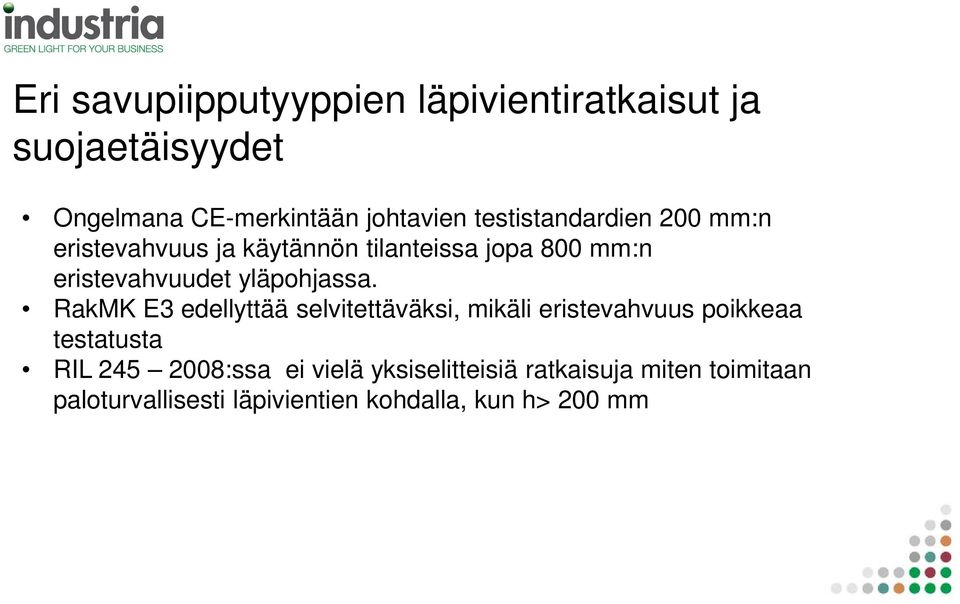

12 Eri savupiipputyyppien läpivientiratkaisut ja suojaetäisyydet Ongelmana CE-merkintään johtavien testistandardien 200 mm:n eristevahvuus ja käytännön tilanteissa jopa 800 mm:n eristevahvuudet yläpohjassa. RakMK E3 edellyttää selvitettäväksi, mikäli eristevahvuus poikkeaa testatusta RIL :ssa ei vielä yksiselitteisiä ratkaisuja miten toimitaan paloturvallisesti läpivientien kohdalla, kun h> 200 mm

13 Tehdasvalmisteinen, CEmerkitty teräspiippu

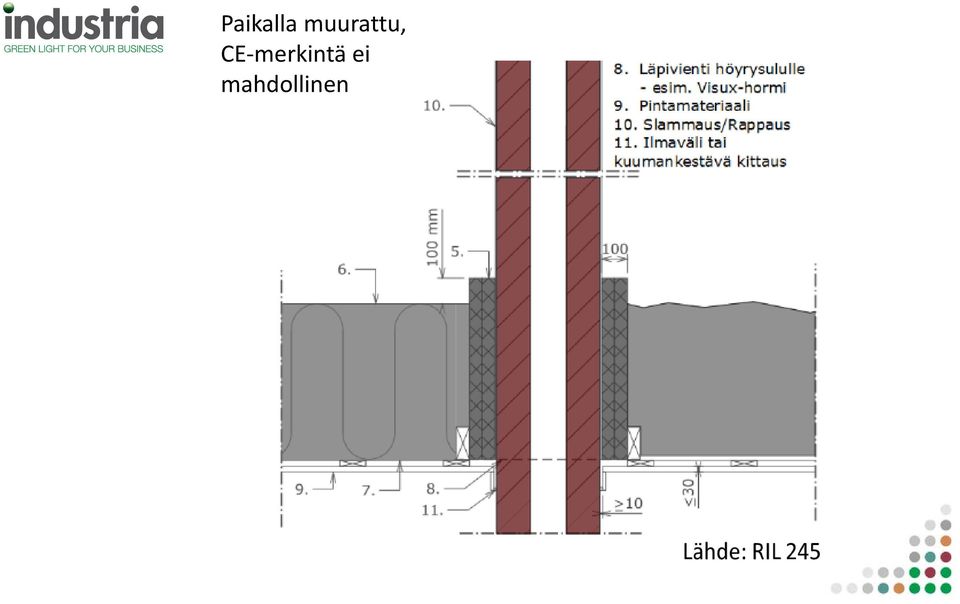

14 Paikalla muurattu, CE-merkintä ei mahdollinen

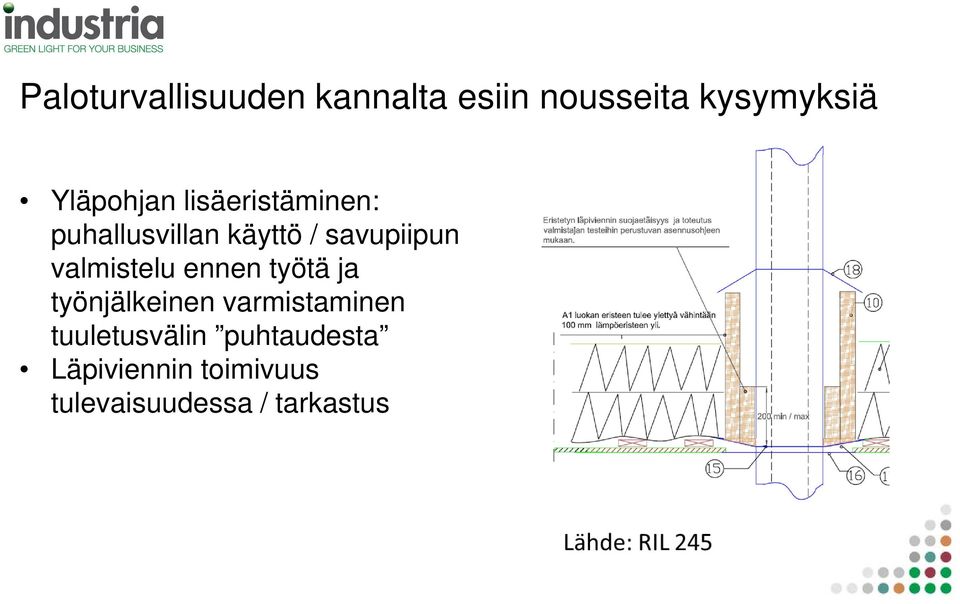

15 Paloturvallisuuden kannalta esiin nousseita kysymyksiä Yläpohjan lisäeristäminen: puhallusvillan käyttö / savupiipun valmistelu ennen työtä ja työnjälkeinen varmistaminen tuuletusvälin puhtaudesta Läpiviennin toimivuus tulevaisuudessa / tarkastus

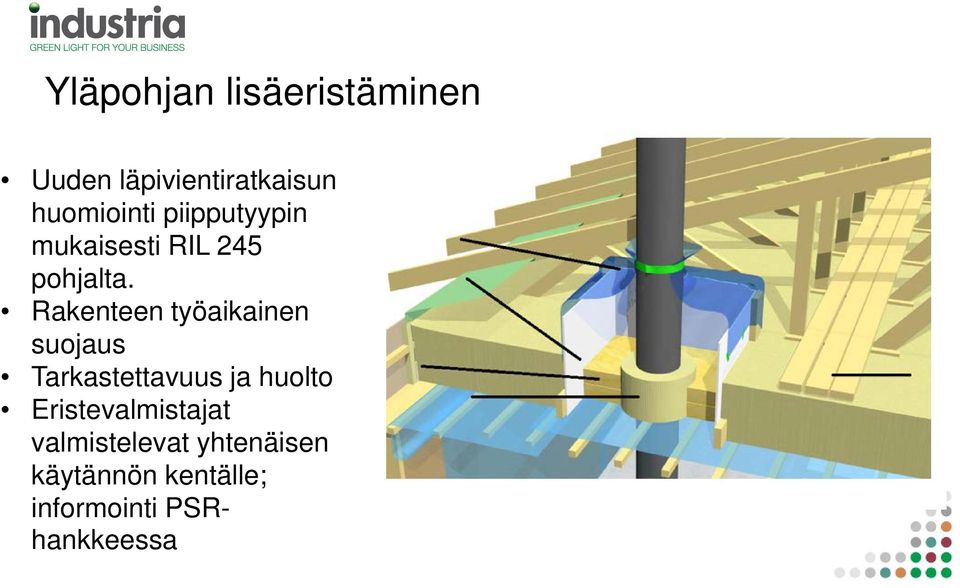

16 Yläpohjan lisäeristäminen Uuden läpivientiratkaisun huomiointi piipputyypin mukaisesti RIL 245 pohjalta. Rakenteen työaikainen suojaus Tarkastettavuus ja huolto Eristevalmistajat valmistelevat yhtenäisen käytännön kentälle; informointi PSRhankkeessa

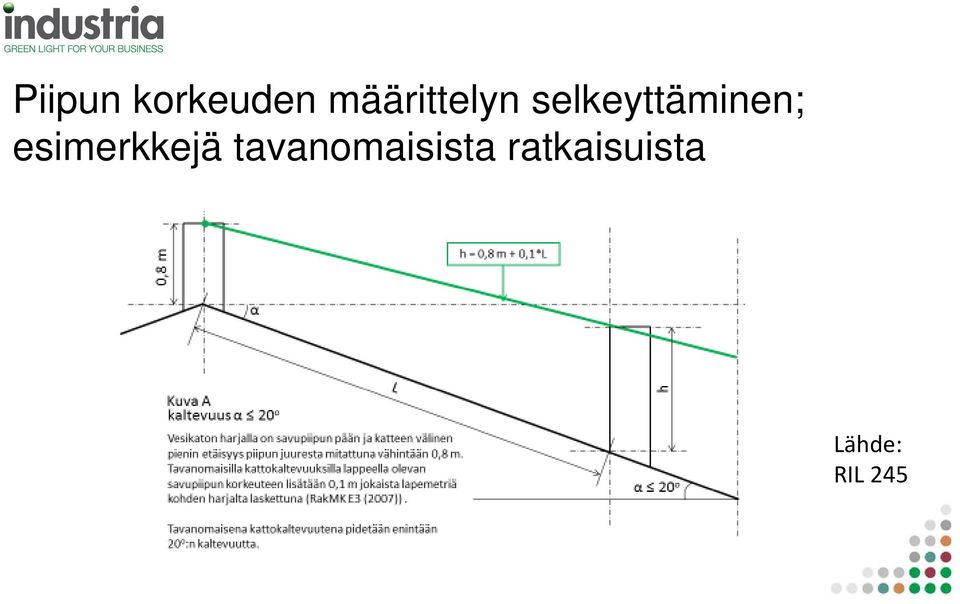

17 Piipun korkeuden määrittelyn selkeyttäminen; esimerkkejä tavanomaisista ratkaisuista Lähde: RIL 245

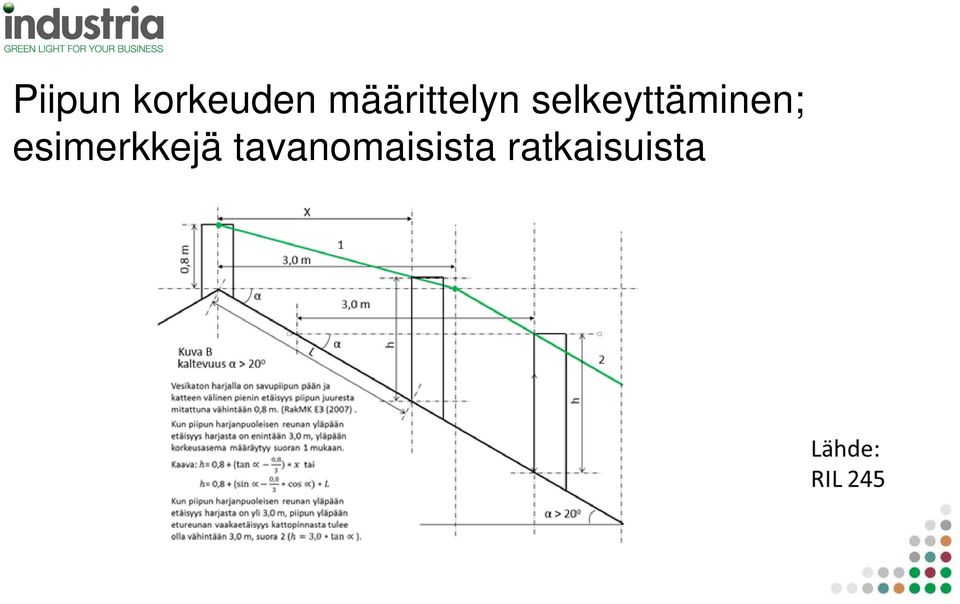

18 Piipun korkeuden määrittelyn selkeyttäminen; esimerkkejä tavanomaisista ratkaisuista

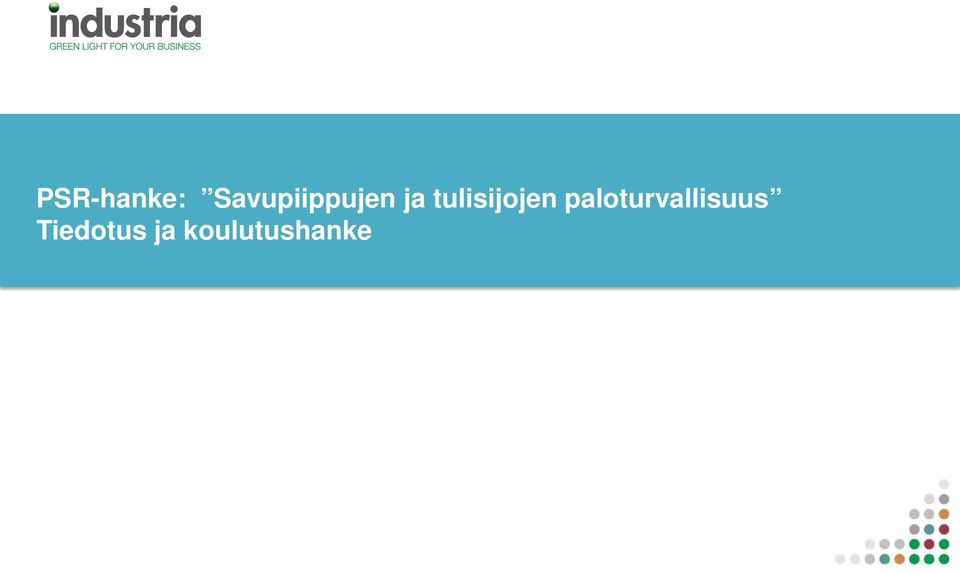

19 PSR-hanke: Savupiippujen ja tulisijojen paloturvallisuus Tiedotus ja koulutushanke

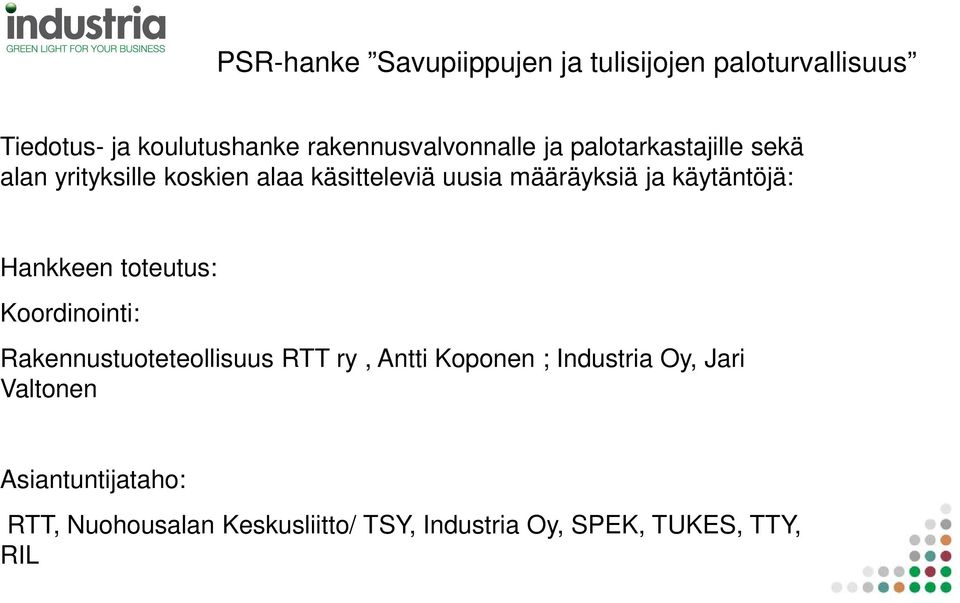

20 PSR-hanke Savupiippujen ja tulisijojen paloturvallisuus Tiedotus- ja koulutushanke rakennusvalvonnalle ja palotarkastajille sekä alan yrityksille koskien alaa käsitteleviä uusia määräyksiä ja käytäntöjä: Hankkeen toteutus: Koordinointi: Rakennustuoteteollisuus RTT ry, Antti Koponen ; Industria Oy, Jari Valtonen Asiantuntijataho: RTT, Nuohousalan Keskusliitto/ TSY, Industria Oy, SPEK, TUKES, TTY, RIL

21 PSR-hanke Savupiippujen ja tulisijojen paloturvallisuus Alustavat koulutusteemat Rakennustuoteasetukset tuomat muutokset Antti Koponen, RTT Testauksia savupiippujen paloturvallisuudesta Perttu Leppänen, TTY Savupiippu-tulisija yhdistelmien paloturvallisuus Jari Valtonen, Industria Oy Savupiippujen ja tulisijojen asennus (ohjeistus, koulutus) Juhani Jyrkiäinen, TSY Paloturvallisuus lisäeristämistöissä (savupiippujen läpivienti) Eristevalmistajat Markkinavalvonta ( savupiiput, tulisijat) Kari Siponen, TUKES Yritysnäkökulmat (savupiippu, HärmäAir; tulisijat, WarmaUunit) Jari Hautala, Vesa Salminen

22 PSR-hanke Savupiippujen ja tulisijojen paloturvallisuus Maksuttomat koulutustilaisuudet kuudella eri paikkakunnilla Suomessa (kevät 2015-syksy 2015) Alustavasti Helsinki, Turku, Tampere, Oulu, Kuopio ja Kokkola Ajankohdat kevät 2015 : 2 tilaisuutta, syksy tilaisuutta Koulutusten yhteydessä klinikkapalvelu erityiskysymyksiä varten. Aineisto hankkeen päätyttyä kootaan sivustolle RTT:n sivuille tulossa lisäinformaatiota sekä tilaisuuksiin ilmoittautuminen:
