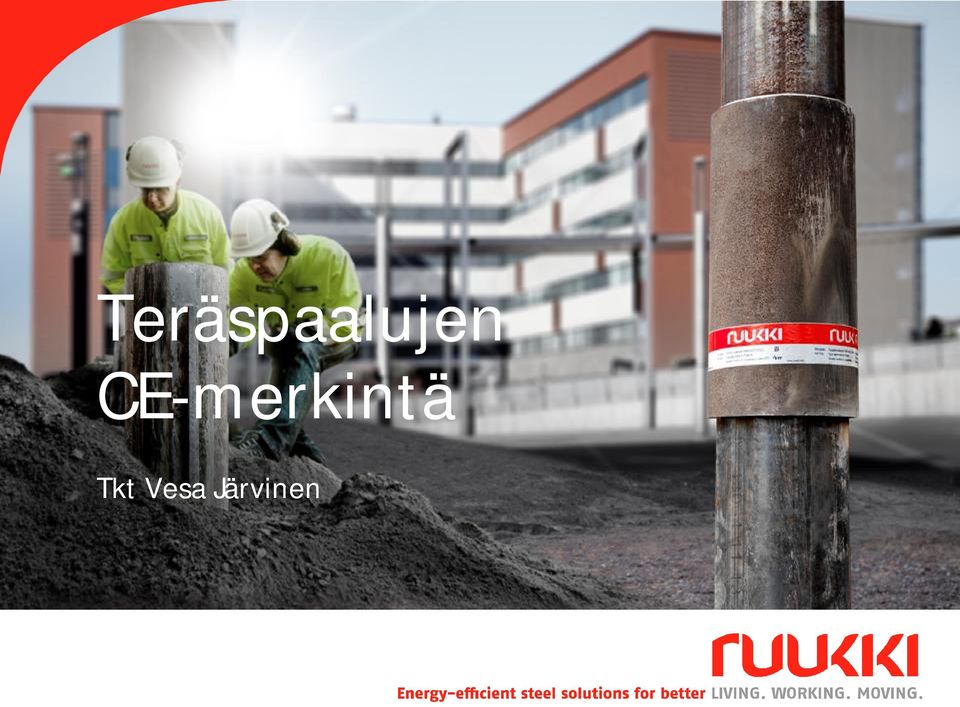

1 Teräspaalujen CE-merkintä Tkt Vesa Järvinen

2 Esityksen sisältö Mikä on CE-merkki? Rakennustuotteen CE-merkintäjärjestelmät CE-merkin sisältö Teräsputkipaalujen CE-merkinnät CE-merkintä Ruukin paalutuotteilla 2

3 Mikä on CE-merkki? Euroopan talousalueen sisämarkkinoilla tuotteiden vapaan liikkumisen mahdollistamiseksi ja kaupan teknisten esteiden poistamiseksi on luotu CE-merkintäjärjestelmä, jolla tuotteiden ominaisuudet voidaan varmentaa ja ilmoittaa yhdenmukaisesti CE-merkinnällä tuotteesta ilmoitettujen ominaisuuksien perusteella voidaan todeta vaatimusten täyttyminen rakennuskohteessa EU rakennustuoteasetuksen astuessa kaikilta osin voimaan tulee rakentamisessa käyttää CE-merkittyjä tuotteita niiltä osin kuin se on mahdollista, eikä erillistä siirtymäaikaa ole myönnetty 3

4 Rakennustuotteen CE-merkintäjärjestelmät Harmonisoidut tuotestandardit Harmonisoidut eli yhdenmukaistetut tuotestandardit ovat EU:n komission toimeksiannosta laadittuja standardeja Harmonisoiduissa tuotestandardeissa kerrotaan tuotteen CE-merkinnässä esitettävät tekniset ominaisuudet ja niiden ilmoitustapa sekä tuoteryhmälle sovellettava vaatimustenmukaisuuden osoittamismenettely CE-merkintä ETA:n perusteella Mahdollistaa CE-merkinnän tuotteille, joilla ei ole harmonisoitua tuotestandardia Eurooppalainen hyväksyntälaitosten järjestö EOTA on laatinut komission mandaatilla yhteistyössä jäsenlaitostensa kanssa eurooppalaisia teknisiä hyväksyntäohjeita (ETAG), joissa esitetään menetelmät ja perusteet tuotteen ominaisuuksien ilmoittamiseksi Tuotteen valmistaja voi hakea ETA:a myös yhteisymmärrykseen perustuvalla CUAP menettelyllä, jos tuoteryhmälle ei ole ETAG:a. Menettelyssä EOTA:n jäsenlaitokset varmentavat hyväksyntäohjeen Euroopan Unionin komission hyväksymän varmentamismenettelyn mukaisesti. Soveltuu uusille innovatiivisille tuotteille (esim. teräsputkipaalut). 4

5 CE-merkin sisältö On erittäin tärkeätä ymmärtää CE-merkin sisältö, esim. teräsputkipaluilla useita erilaisia niin kokonaisuuteen kuin osakokonaisuuteen liittyviä CE-merkintöjä CE-merkintä ei sinällään takaa tuotteen toimintaa, vaan CEmerkintätietojen pohjalta voidaan päätellä, soveltuuko kyseinen tuote sille valittuun käyttötarkoitukseen Case esimerkki savupiiput ja tulisijat: Asuinrakennuksissa viime vuosina tapahtuneet tulisijojen käyttöön liittyvät tulipalot ovat tuoneet esiin ongelmia piippujen CE-merkinnässä On eri asia käytetäänkö tulisijaa satunnaisesti, vai lämmitysjärjestelmänä kylmissä olosuhteissa Kevytrakenteisten metallipiippujen CEmerkinnästä ja siihen liittyvistä asiakirjoista on puuttunut tietoa muun muassa, miten suojaetäisyydet on määritetty Tietoa on puuttunut myös tulisijojen luovuttamasta savukaasujen maksimilämpötilasta 5

6 Teräsputkipaalujen CE-merkinnät EN Kylmämuovatut putkituotteet Harmonisoitu tuotestandardi Vaatimuksia paalurakenteen osakomponentille: paaluputki Tavanomaiset rakenneputkien toleranssit Tavanomaiset rakenneputkiteräkset esim. S355J2H, S420MH ja S460MH Sisältää tarvittavat vaatimukset putkituotteen valmistamiseksi 6

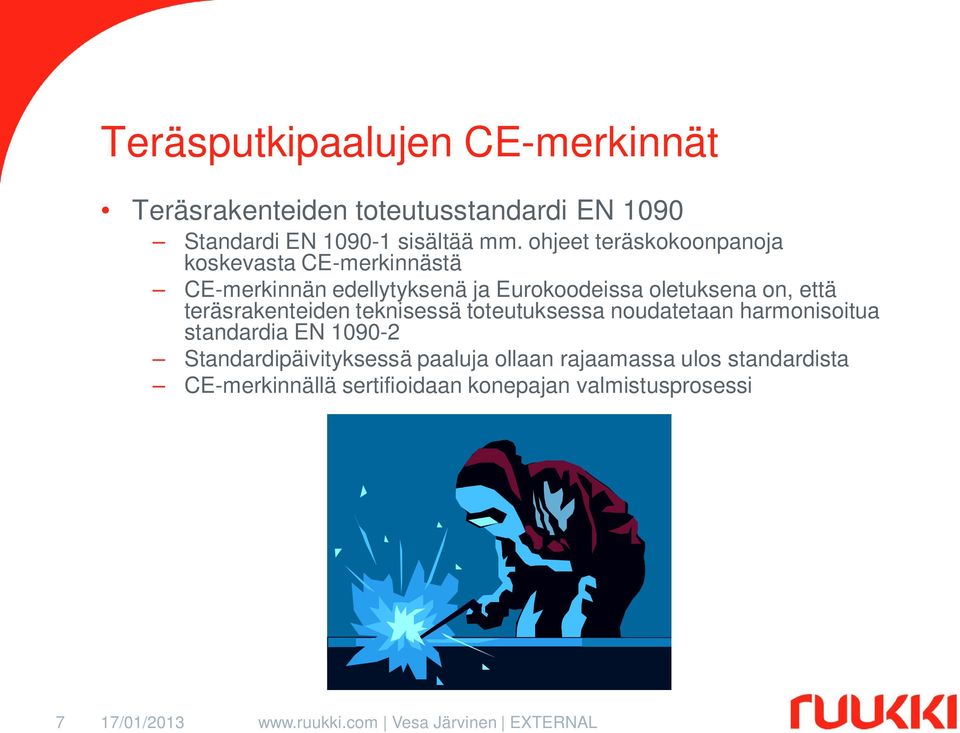

7 Teräsputkipaalujen CE-merkinnät Teräsrakenteiden toteutusstandardi EN 1090 Standardi EN sisältää mm. ohjeet teräskokoonpanoja koskevasta CE-merkinnästä CE-merkinnän edellytyksenä ja Eurokoodeissa oletuksena on, että teräsrakenteiden teknisessä toteutuksessa noudatetaan harmonisoitua standardia EN Standardipäivityksessä paaluja ollaan rajaamassa ulos standardista CE-merkinnällä sertifioidaan konepajan valmistusprosessi 7

8 Teräsputkipaalujen CE-merkinnät Rakenneteräspaalujen ETA CUAP 01.03/19 Rakenneteräksestä valmistettu putkipaalu jäykillä jatkoksilla Sateenvarjo, joka pitää allaan standardien EN 1090 ja EN mukaisen toiminnan soveltuvin osin ja täydentää niitä tarpeen mukaan CUAP:n vaatimuksilla Vaatimukset rakenneosien valmistukselle, konepajatyölle sekä valmiille paalurakenteelle, kuten jatkoksien kapasiteettivaatimukset Tiukemmat toleranssit paaluputkille: mahdollistaa mekaaniset jatkokset sekä parantaa yhteensopivuutta koneistettujen osien, kuten porakärkien, kanssa Tunnistaa putkistandardia laajemmin paaluissa käytettävät teräkset: S355, S420, S440, S460 ja S550J2H/MH 8 Myönnetään teräsputkipaalujen valmistajalle, jonka tuote on vaatimuksien mukainen eli luotettavasti paalutuskäyttöön soveltuva Prosessin läpivieminen edellyttää mm. kaikkien virallisien eurooppalaisten hyväksyntälaitosten hyväksyntää, tuotantolaitoksien tarkastuksia, sekä tuotteisiin liittyviä testauksia kuten jatkos- ja lyöntikokeita

9 Esimerkki CUAP:n vaatimuksista Vaatimukset asennetun paalun jatkoksille: Momenttikestävyysvaatimus: M y,jatkos M y,paalu Taivutusjäykkyysvaatimus kuorma-alueella 0,3 0,8 M y Vetokestävyysvaatimus: Puristuskestävyysvaatimus: F y,k,jatkos 0,15 F y,k,paalu F y,k,jatkos F y,k,paalu EI jatkos 0,75 EI paalu Vastaavia vaatimuksia esiintyy myös kansallisissa ohjeissa (vrt. PO-2011, Peleveiledningen 2012) 9

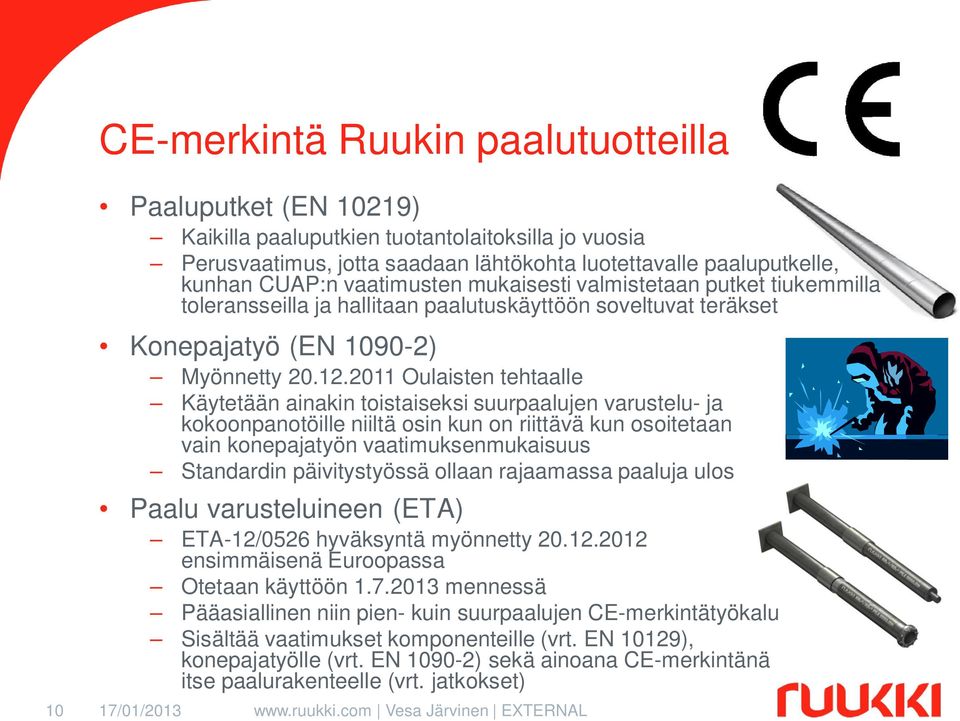

10 CE-merkintä Ruukin paalutuotteilla 10 Paaluputket (EN 10219) Kaikilla paaluputkien tuotantolaitoksilla jo vuosia Perusvaatimus, jotta saadaan lähtökohta luotettavalle paaluputkelle, kunhan CUAP:n vaatimusten mukaisesti valmistetaan putket tiukemmilla toleransseilla ja hallitaan paalutuskäyttöön soveltuvat teräkset Konepajatyö (EN ) Myönnetty Oulaisten tehtaalle Käytetään ainakin toistaiseksi suurpaalujen varustelu- ja kokoonpanotöille niiltä osin kun on riittävä kun osoitetaan vain konepajatyön vaatimuksenmukaisuus Standardin päivitystyössä ollaan rajaamassa paaluja ulos Paalu varusteluineen (ETA) ETA-12/0526 hyväksyntä myönnetty ensimmäisenä Euroopassa Otetaan käyttöön mennessä Pääasiallinen niin pien- kuin suurpaalujen CE-merkintätyökalu Sisältää vaatimukset komponenteille (vrt. EN 10129), konepajatyölle (vrt. EN ) sekä ainoana CE-merkintänä itse paalurakenteelle (vrt. jatkokset)
