1 TYÖLAITTEET KÄYTTÄJÄN KÄSIKIRJA AT-X AT4-VD AN4-VD ALKUPERÄINEN LLP FARM MACHINERY GROUP OY LEVYTIE IISALMI PUH FAX

2 ALKUPERÄINEN EY-VAATIMUSTENMUKAISUUSVAKUUTUS TUOTTEESTA LLP Farm Machinery Group Oy vakuuttaa, että markkinoille saatettu kone täyttää direktiivin 2006/42/EY ja standardit SFS-EN ISO ja SFS-ISO FÖRSÄKRAN OM ÖVERENSSTÄMMELSE LLP Farm Machinery Group Oy försäkrar härmed till marknader att tillförda maskin uppfyller maskindirektivet 2006/42/EY och standard SFS-EN ISO och SFS-ISO CERTIFICATE OF CONFORMITY FOR A PRODUCT LLP Farm Machinery Group Oy certifies that the following machine, which has been brought into the market, conforms to directives 2006/42/EY and standards SFS-EN ISO and SFS-ISO SAMSVARSERKLÆRING FOR MASKIN LLP Farm Machinery Group Oy bekrefter herved at følgende maskin, som er sendt ut på markedet, er i samsvar med direktivene 2006/42/EF, SFS-EN ISO og SFS-ISO Tuote / Produkt / Product / Produkt: Valmistusnumero / Tillverkningsnummer / Serial number / Serienummer: Teknisen tiedoston kokoaja / Teknisk dokumentation samlare / Technical file collector: Sakari Ruotanen Valmistaja / Tillverkare / Manufacturer / Produsent: Osoite / Adress / Address / Adresse: LLP Farm Machinery Group Oy Levytie 4, FIN Iisalmi Puhelin / Telefon / Telephone: +358 (0) Paikka / Ort / Place / Sted: Iisalmi Aika / Datum / Date / Dato: Allekirjoitus / Underskrift / Signature / Signatur: Nimenselvennys / Namnförtydligande / Clarification of signature / Tydeliggjøring av signatur: Markku Lappalainen Sivu 2

3 TAKUUEHDOT LLP Farm Machinery Group Oy myöntää valmistamilleen tuotteille kahdenkymmenen neljän (24) kuukauden takuun. Takuuaikana FMG korvaa virheelliset tai rikkoontuneet osat uusilla tai käyttökelpoisilla osilla. Mahdolliset matkakulut ja osien rahdit asennuspaikalle eivät sisälly takuuseen. Takuuaika alkaa laitteen käyttöönotosta, ellei muuta ole erikseen sovittu. Takuu raukeaa, jos laitetta on käytetty virheellisesti, käytetty työhön mihin sitä ei ole suunniteltu, huollettu puutteellisesti tai rakennetta muutettu ilman valmistajan lupaa. Normaalin kulumisen aiheuttamat vauriot eivät kuulu takuun piiriin. Mahdolliset takuuaikaisen vaurion aiheuttamat ansioiden menetykset ja muut välilliset kulut eivät kuulu takuun piiriin. Takuukorjaukset on suoritettava jälleenmyyjän valtuuttamalla korjaamolla. Mikäli korvauksenhakijan vaatimukset osoittautuvat perusteettomiksi, pidättäytyy FMG korvauksista. Takuukorvaukset käsitellään vain kirjallisen ilmoituksen perusteella, jonka tekee valtuutettu FMG myyjä. Kirjallinen reklamaatio tulee tehdä viimeistään yhden (1) kuukauden sisällä vaurion havaitsemisesta. FMG vastaa kirjalliseen reklamaatioon yhden (1) kuukauden kuluessa reklamaation saapumisesta. MENETTELY VAURION SATTUESSA TAKUUN AIKANA Selvitä vaurion laajuus ja syy Varaudu toimittamaan rikkoontunut osa/osat valmistajalle tarvittaessa Ota yhteys jälleenmyyjään ja tee reklamaatio jossa ilmenee: - tuotteen tyyppi ja rungonnumero - käyttöönottopäivämäärä (ostopäivämäärä) - vaurion päivämäärä - kuvaus vauriosta ja pari kuvaa - kuvaus olosuhteista, tehdystä työstä ja peruskoneista Sivu 3

4 KÄYTTÄJÄLLE Tämä kirja on tarkoitettu tueksi ja oppaaksi alaterän käyttäjälle. Seuraavilla sivuilla pyrimme antamaan mahdollisimman yksityiskohtaiset tiedot alaterän oikeasta käsittelystä ja huollosta. Ne luovat perustan alaterän tehokkaalle ja taloudelliselle käytölle. Kehotamme Sinua lukemaan tämän kirjan huolellisesti. Tee huoltotoimenpiteet annetun määräaikaishuolto-ohjelman mukaan ja ota päivittäinen huolto rutiinityöksi itsellesi. Tämä kaikki on sekä Sinun että alaterän ja traktorin parhaaksi. Tässä kirjassa ei ole käsitelty sellaisia laajahkoja huoltotoimenpiteitä, jotka vaativat erikoistyövälineitä tai tarkkoja mitta-arvoja. Tällaisia palveluja tarvitessasi käänny luottamuksella koulutetun huoltohenkilökunnan puoleen. He ovat valmiit palvelemaan Sinua. Traktorisi ja alaterän edun mukaista on myös se, että käytät ainoastaan alkuperäisiä varaosia. Varaosat voit tilata Valtran varaosapisteistä. Sivu 4

5 SISÄLLYSLUETTELO KÄYTTÄJÄN KÄSIKIRJA D0008G SISÄLLYSLUETTELO TURVALLISUUSOHJEET N RAKENNE N TEKNISET TIEDOT N KÄYTÖN PIKAOPAS OHJAUSJÄRJESTELMÄN YLEISKUVAUS NÄYTÖN VALIKON RAKENNE AJOMOODIN VALINTA, valintapainike A Käyttäjäparametrit A Muistivalinta A Nostoautomatiikka A Laskuautomatiikka A Levikeautomatiikka A MUISTIPAIKKAVALINNAT, valintapainike M PARAMETRIT, valintapainike P Ohjaussauva P Liikkeiden säätö P Antureiden asetus P Muut asetukset P Oletusasetukset P Kielivalinta P DIAGNOSTIIKKA, valintapainike D Monitori D Tapahtumarekisteri (ei ole vielä käytössä) D Anturi Asettelut D N KÄYTTÖ Terän vakiopainatus Työskentelyn lopetus Alaterän työohjeet HUOLTO Huolto päivittäin Huolto viikoittain Huolto 500 tunnin välein Vuosihuolto Rasvauskohteet Kiristettävät ruuvit NÄYTÖN LED-VALON TOIMINTA Sivu 5

6 1. TURVALLISUUSOHJEET Nämä yleiset turvallisuusohjeet ovat yhteenveto säännöistä ja ohjeista, joita on noudatettava alusterällä työskenneltäessä. Ohjeet eivät kuitenkaan vapauta traktorinkuljettajaa noudattamasta lakiin perustuvia ja muita liikenneturvallisuus- ja työsuojelumääräyksiä. Eri työpaikkoja koskevia turvallisuusohjeita sekä tieliikennelainsäädäntöön perustuvia sääntöjä on noudatettava. Traktoreiden suunnittelussa on jo huomioitu työsuojeluhallituksen hyväksymät traktoreiden turvallisuusmääräykset. Seuraavassa on käsitelty yleisiä turvallisuuteen ja alusterän käyttöön liittyviä näkökohtia, jotka kuljettajan on huomioitava. TÄRKEÄÄ Käytä alaterää vain sellaiseen käyttötarkoitukseen, mihin se on tarkoitettu ja suunniteltu. Ennen laitteen käyttöönottoa lue tämä käyttöohje huolellisesti. TÄRKEÄÄ Muista käyttää työkonevilkkua työskennellessäsi. TÄRKEÄÄ Kokeile ennen liikkeelle lähtöä, että kaikki liikkeet ja toiminnot toimivat moitteettomasti. TÄRKEÄÄ Opasta muita koneen käyttäjiä laitteen käyttöön ja sekä pyydä tutustumaan käyttöohjekirjaan. TÄRKEÄÄ Käytettäessä lisäsiipiä ota huomioon sen vaatima tila sivuilla. Sivu 6

7 TÄRKEÄÄ Jos traktorin renkaita muutetaan suuremmaksi kuin alkuperäisessä varustuksessa, on alusterän kääntökulmaa rajoitettava siten että terän ja renkaan väliin jää vähintään 20mm väli. VAARA Älä työskentele viallisella laitteella. VAARA Varmistu siitä, että laitteen astialaudoilla, portailla tai lähietäisyydellä ei ole ketään kokeillessasi laitteen eri toimintoja. Turvaetäisyys 5 metriä. VAARA Ota huomioon laitteen terän suunta traktoriin nähden. Terä pyrkii siirtämään traktoria. (Erityisesti talviolosuhteissa) VAROITUS Työskentele laitevalmistajan ohjeiden mukaisesti. VAROITUS Ota huomioon muut tiellä liikkujat. Sivu 7

8 2. N RAKENNE Kuva 1. Alaterän rakenne 1. Nostotolppien sylinterit, tolpan sisällä 2. Terän kääntösylinterit 3. Kiinnitysrunko 4. Teränrunko 5. Terän jatkosiipien sylinterit 6. Terän jatkosiivet Sivu 8

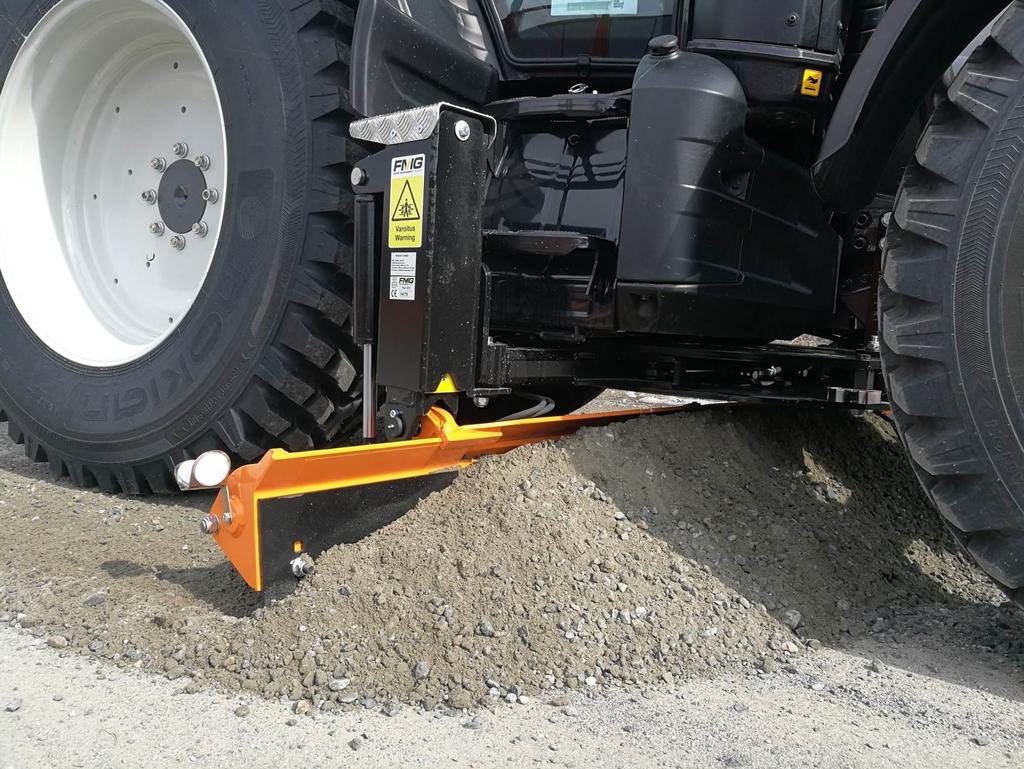

9 3. N TEKNISET TIEDOT AT-X AN4-VD AT4-VD Kuljetus leveys 2580 mm 2660 mm 2690 mm Maksimi työleveys 3180 mm 3275mm 3290 mm Kääntökulma max. +/- 30 +/- 20 +/- 22 Terän korkeus 350 mm 350 mm 350 mm Alaterän kokonaispaino 910 kg 910 kg 910 kg Alaterän rungon paino 540 kg 540 kg 540 kg Alaterän leveys ilman terää askelman kanssa 2350mm 2600mm 2380mm 2630mm 2460mm 2710mm 4. N KÄYTÖN PIKAOPAS Käyttötarkoitus: Alaterä on tarkoitettu teiden ja pihamaiden tasoitukseen rakennusvaiheessa ja kunnostuksessa. Talvella alaterää käytetään polanteen ja jään poistoon aurausten välillä tai aurauksen yhteydessä. Sivu 9

10 Hallintalaitteet: Kuva 2. Ohjaussauva ja näyttö Sivu 10

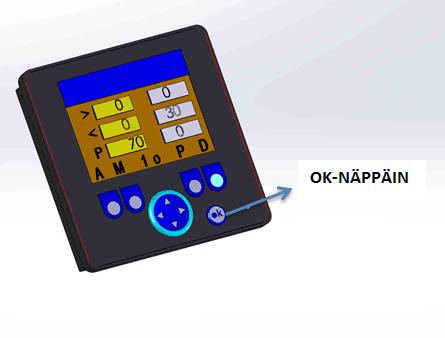

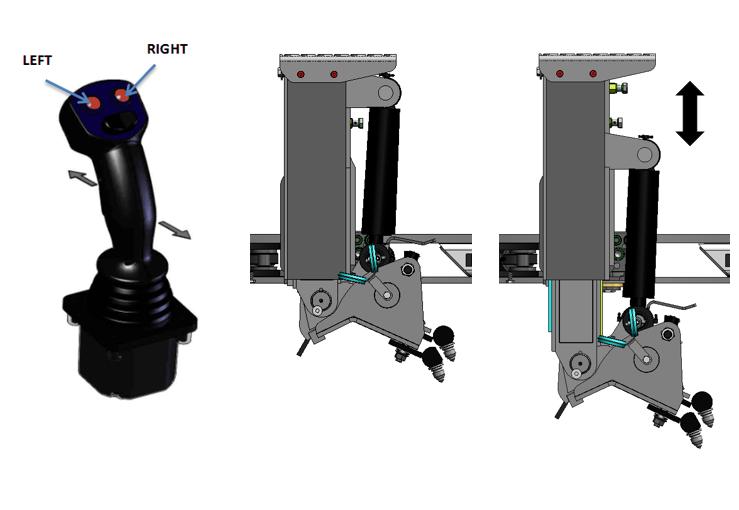

11 Alaterän käynnistys: Kuva 3. Näytössä OK-näppäin - kytke alaterän virta painamalla virtakytkin/ok näppäintä (Kuva 3). Kuva 4. Terän korkeuden säätö - ohjaussauvan eteen/taakse -liikkeellä säädetään terän nostotolpan korkeutta (Kuva 4). Jos halutaan säätää vain yhden puolen tolpan korkeutta, paina oikea tai vasen valintakytkin. Sivu 11

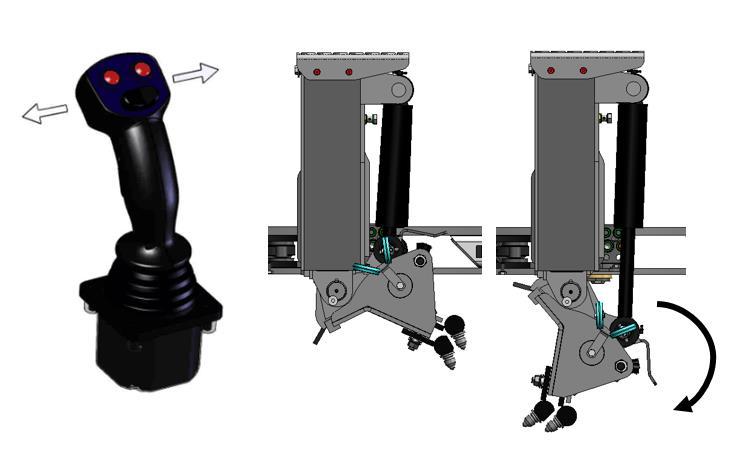

12 Kuva 5. Terän asennon säätö - ohjaussauvan sivuttaisliikkeellä säädetään terä yläasentoon tai työasentoon (Kuva 5). Kuva 6. Teräpalkin kääntö Sivu 12

13 - ohjaussauvan päässä olevalla keinukytkimellä käännetään terä oikeaan/vasempaan (Kuva 6). Kuva 7. Siiven liikkeet - Jatkosiivet liikkuvat painamalla punainen valintakytkin pohjaan ja liikuttamalla ohjaussauvaa sivuttain (Kuva 7). Kuva 8. Ohjaussauvan valintakytkimet Sivu 13

14 - punaisilla valintakytkimillä valitaan, kumman puolen erillisiä toimintoja halutaan käyttää (Kuva 8). Vasen valintakytkin vaikuttaa vasemman puolen toimintoihin ja oikea valintakytkin oikean puolen toimintoihin. - alaterän virta katkaistaan painamalla virtakytkin/ok- näppäintä pitkään. Kuva 9. Alaterän kotiasentoonajo HUOM! Alaterän ohjaus ajaa kaikki toiminnot kotiasentoon, kun virta katkaistaan (Kuva 9). Voit pysäyttää kotiasentoonajon ohjaussauvan millä tahansa liikkeellä. Huomioi alaterän toiminta-alueella olevat henkilöt. PURISTUMISVAARA! Sivu 14

15 Normaali työsyvyys on noin 0 25 mm riippuen tien pinnan laadusta (Kuva 10). 25 mm Kuva 10. Työsyvyys 5. OHJAUSJÄRJESTELMÄN YLEISKUVAUS Ohjausjärjestelmä koostuu näytöstä, ohjaussauvasta ja ohjainlaitteesta. Yksiköiden välillä tieto kulkee CAN -väylässä. Ohjaussauvalla ohjataan alaterän liikkeitä ja sille voidaan määritellä käyttäjäkohtaiset asetukset mm. liikesuunnat ja liikenopeudet. Näytössä olevilla valintapainikkeilla ja nuolinäppäimillä asetetaan käyttäjäkohtaiset asetukset, laitekohtaiset asetukset sekä diagnostiikka. Nuolinäppäimillä ylös/alas etsitään toiminto, nuolinäppäin oikealle valitaan toiminto, nuolinäppäin vasemmalle peruutetaan ja OK- painikkeella tallennetaan valittu arvo. Ohjauksessa on automaattisia toimintoja, joista osa on vakiona (peruutus- ja kotiinajoautomatiikka) ja osa on käyttäjän valittavissa. Alaterässä on painatusjärjestelmä, jossa terän painatuspainetta voidaan säätää haluttuun tasoon. Kiinteään esteeseen osuessa terä kääntyy ylöspäin ja palautuu takaisin esteen jälkeen. Jos alaterä on varustettu asento-antureilla, voidaan terä ajaa haluttuun korkeuteen / kaltevuuteen. Sivu 15

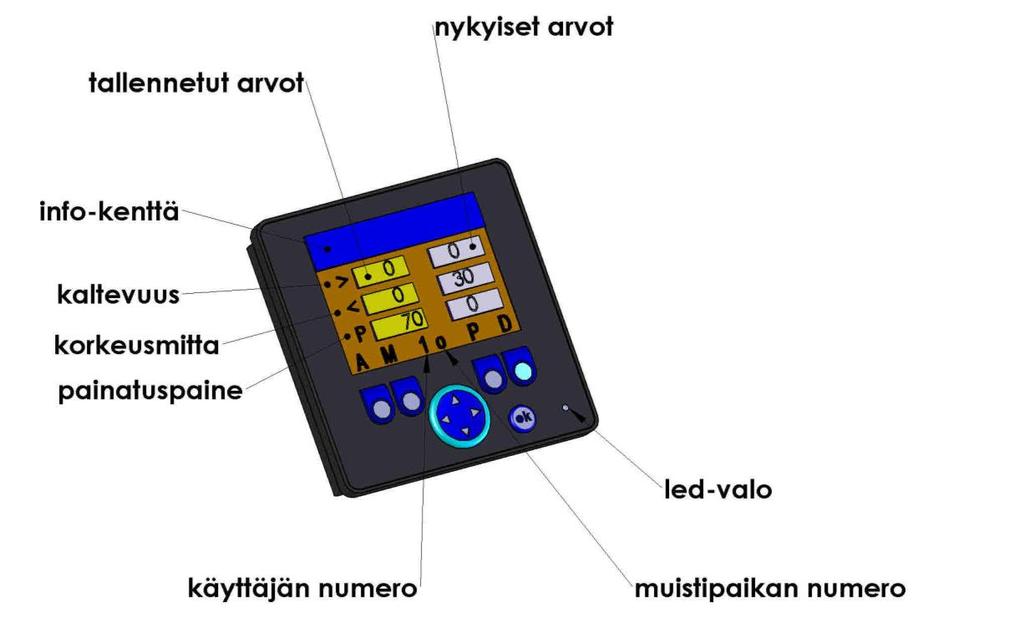

16 6. NÄYTÖN VALIKON RAKENNE Kuva 11. Näytön merkinnät Info-kentässä näkyy tekstinä se toiminto mitä käytetään. Jos käytetään useita liikkeitä yhtä aikaa, tällöin info-kenttään tulee ilmoitus moniajo". Kuva 12. Näytön näppäimet Sivu 16

17 Valintapainike A Valintapainike M Valintapainike P Valintapainike D Käyttäjäparametrit A1 Käyttäjä1 A1.1 Käyttäjä2 A1.2 Käyttäjä3 A1.3 Käyttäjä4 A1.4 Käyttäjä5 A1.5 Muistivalinta A2 Muisti1 A2.1 Muisti2 A2.2 Muisti3 A2.3 Muisti4 A2.4 Muisti5 A2.5 Muisti1 M1 Muisti2 M2 Muisti3 M3 Muisti4 M4 Muisti5 M5 Ohjaussauva P1 Menetelmä P1.1 Vaaka kuollut alue P1.2 Pysty kuollut alue P1.3 Keinun kuollut alue P1.4 Liikkeiden säätö P2 Tolppien asetus P2.1 Ohjaussuunta P2.1.1 Vasen nopeus alas P2.1.2 Vasen nopeus ylös P2.1.3 Oikea nopeus alas P2.1.4 Oikea nopeus ylös P2.1.5 Monitor D1 CAN-BUS D1.1 ISOBUS D1.2 Anturit D1.3 Ohjaussauva D1.4 Venttiilit D1.5 Ohjainyksiköt D1.6 Versio D1.7 Käyttötunnit D1.8 Tapahtumarekisterit D2 Käyttötunnit D2.1 Vikailmoitukset D2.2 Tapahtumarekisterit D2.30 Nostoautomatiikka A3 Kierto P2.2 Anturi Asettelut D3 Ei tolppien nostoa A3.1 Tolppien nostolla A3.2 Impulssilla A3.3 Laskuautomatiikka A4 Ohjaussuunta P2.2.1 Nopeus myötäpäivään P2.2.2 Nopeus vastapäivään P2.2.3 Terän Tilt asetus P2.3 Ohjaussuunta P2.3.1 Korkeusanturit D3.1 Maataso D3.2 Kiertoanturi D3.3 Keinohorisontti D3.4 Ei laskuautomaattia A4.1 Lasku eteenvaihdolla A4.2 Lasku hipaisulla A4.3 Levikeautomatiikka A5 Ei siipiautomaattia A5.1 Siivet sisään A5.2 Siivet ulos A5.3 Keinohorisointi A6 Levikkeet P2.4 Vasen suunta P2.4.1 Oikea suunta P2.4.2 Nopeus ulos P2.4.3 Nopeus sisälle P2.4.4 Antureiden asetus P3 Vasen korkeus P3.1 Oikea korkeus P3.2 Päällä A6.1 Pois päältä A6.2 Muut asetukset P4 Tiltin alasajoaika P4.1 Tolppien viive alas P4.2 Tiltin nostoaika P4.3 Levike sisään aika P4.5 Levike ulos aika P4.6 Kuljetusas. ajoaika P4.7 Poispäältä aika P4.8 Oletusasetukset P5 Kielivalinta P6 GB P6.1 FI P6.2 N P6.3 EST P6.4 RUS P6.5 Sivu 17

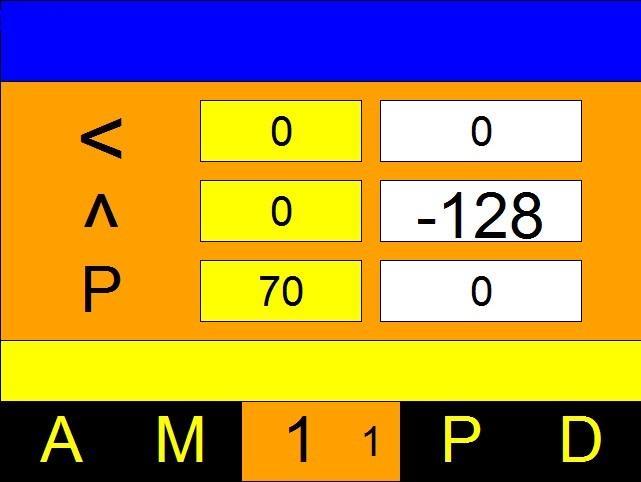

18 Kun traktorissa on päävirta kytkettynä, näytössä on FMG -logo mustalla pohjalla (Kuva 13). Kytke alaterän virta painamalla virtakytkin/ok -näppäintä. Ohjauksen käynnistymisen jälkeen näyttö on perustilassa (Kuva 14). Kuva 13. Näyttö kuin traktorissa on kytketty päävirta Näytön perustilassa nuolinäppäimillä vasen/oikea, säädetään terän painatuspainetta. Nuolinäppäimillä ylös/alas säädetään terän alarajan maksimiarvoa, mutta manuaalisesti ajettaessa terä voi olla myös ylempänä. Jotta saadaan terän oikea korkeus maasta, pitää asento-anturit kalibroida. Lisätietoa antureiden kalibroinnista löytyy sivulta 29. Ylin arvo näyttää terän kaltevuuden arvon, joka säädetään ajamalla ohjaussauvalla terän nostotolppien sylintereitä eri korkeuksille. Kaltevuuden arvo on terien korkeuksien erotus. Tämän jälkeen arvo voidaan tallentaa painamalla valintapainiketta M. Säädetyt arvot tallentuvat näytön vasempaan reunaan keltaisella taustalla. Näytön oikeassa reunassa näkyvät laitteen nykyiset arvot valkealla pohjalla. 30 Kuva 14. Näytön perustila Sivu 18

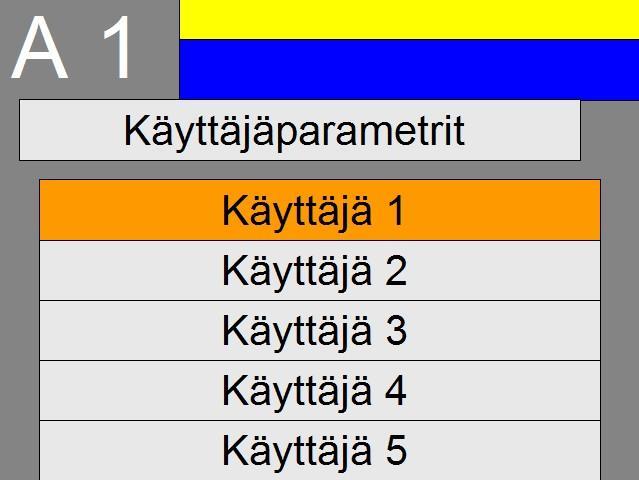

19 7. AJOMOODIN VALINTA, valintapainike A Kuva 15. Valikko, valintapainike A 7.1. Käyttäjäparametrit A1 Valittavissa 5 eri käyttäjää, Käyttäjä 1 Käyttäjä 5. Kuva 16. Käyttäjäparametrit Käyttäjä haetaan nuolinäppäimellä ylös/alas ja valitaan OK-näppäimellä. Jokainen käyttäjä voi säätää asetukset, jotka löytyvät valintapainikkeen P alla. (Ks. sivu 26) Sivu 19

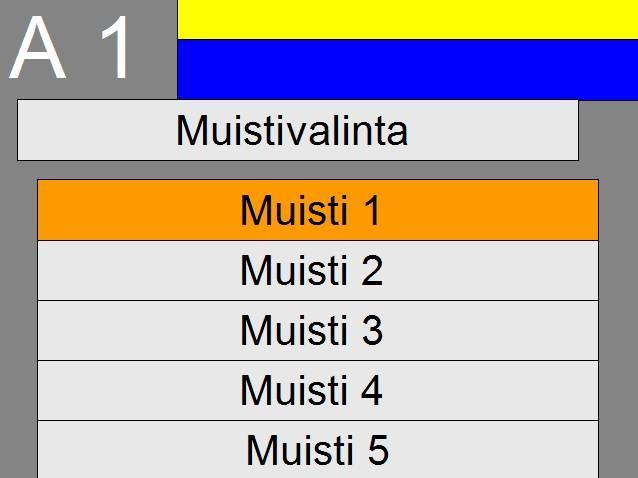

20 7.2. Muistivalinta A2 Valitaan tallennettuja arvoja. KÄYTTÄJÄN KÄSIKIRJA D0008G Kuva 17. Muistivalinta Muistipaikkaan tallentuu terän nostotoppien korkeus, kaltevuus, painatuspaine ja automatiikka-toiminnot. Muistipaikka haetaan nuolinäppäimellä ylös/alas ja valitaan OK-näppäimellä Nostoautomatiikka A3 Ei tolppien nostoa A3.1 - valittaessa ajosuunta taaksepäin terä kääntyy yläasentoon, mutta terän korkeusasetus ei muutu Tolppien nostolla A3.2 - valittaessa ajosuunta taaksepäin, tolpat nousee ylös. - tolpat laskeutuvat automaattisesti säädettyyn arvoon, jos on valittu laskuautomatiikka päällä Impulssilla A3.3 - terä nousee ylös ohjaussauvan impulssilla. Sivu 20

21 7.4. Laskuautomatiikka A4 Ei laskuautomatiikkaa A4.1 KÄYTTÄJÄN KÄSIKIRJA D0008G - terä ei laskeudu alas automaattisesti Lasku eteen vaihdolla A4.2 - terä laskeutuu automaattisesti kun peruutusvaihde kytketään pois päältä Lasku hipaisulla A4.3 (Ohjaussauva vaaka suunta) - terä laskeutuu alas ohjaussauvan impulssilla. HUOM! Tolppien nosto- ja laskuautomatiikka toimii ainoastaan silloin kuin laitteessa on asento-anturit Levikeautomatiikka A5 Ei siipiautomatiikkaa A5.1 - siivet toimivat ainoastaan ko. toimintoa ohjatessa Siivet sisään A5.2 - valittaessa ajosuunta taaksepäin, siivet menevät sisään - nostoautomatiikan impulssi toiminnon ollessa päällä, siivet menevät sisään terää nostettaessa Siivet ulos A5.3 - jos on valittu laskuautomatiikka päälle siivet menevät ulos terää laskettaessa Sivu 21

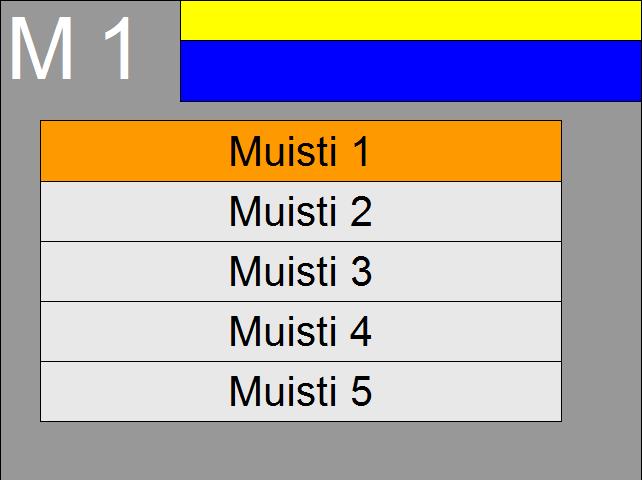

22 8. MUISTIPAIKKAVALINNAT, valintapainike M Kuva 18. Valikko, valintapainike M Muistipaikkoihin tallennetaan nykyiset arvot painamalla nuolinäppäin oikealle. Vasemmalla puolella näkyy nykyiset arvot ja oikealla puolella tallennettuja arvoja (Kuva 19). 0 0 Kuva 19. Arvojen tallennus Painamalla OK -näppäintä nykyiset arvot tallentuvat (Kuva 20). Sivu 22

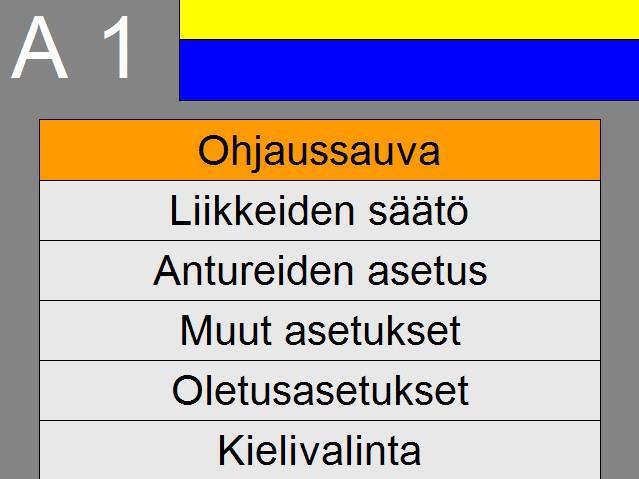

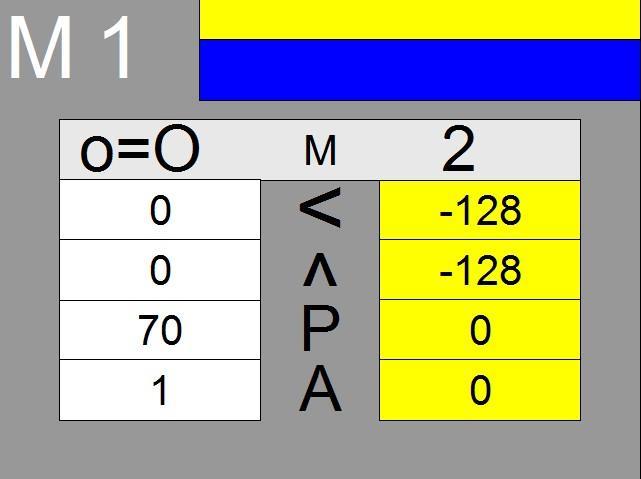

23 Kuva 20. Arvojen tallennus Muistipaikkoihin tallentuvat asetukset: - terän kaltevuus - terän nostotolppien korkeus - painatuspaine - automatiikka-asetukset (nosto, lasku ja levike) HUOM! Muistipaikat ovat käyttäjäkohtaisia. 9. PARAMETRIT, valintapainike P Kuva 21. Valikko, valintapainike P Sivu 23

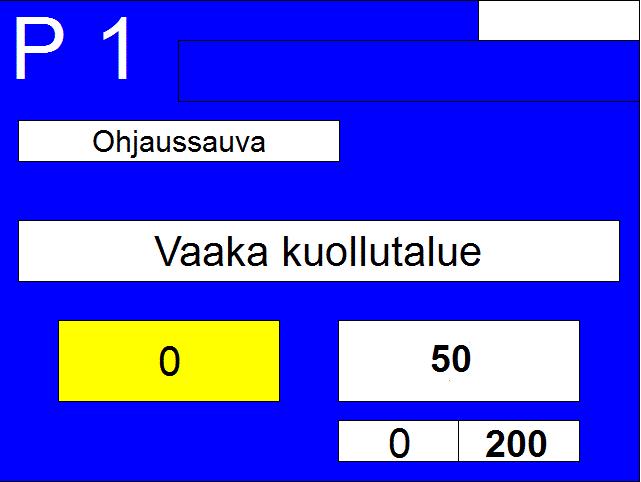

24 Valikkoa selataan nuolinäppäimillä ylös/alas, toiminto valitaan nuolinäppäin oikealle, peruutetaan nuolinäppäin vasemmalle ja tallennetaan OK -näppäimellä Ohjaussauva P1 Menetelmä P1.1 (Ei ole käytössä) Vaaka kuollut alue P1.2 - asetuksella säädetään ohjaussauvan vaakasuuntaista vapaaliikealuetta. Tällä ominaisuudella vältetään tahattomia ohjausliikkeitä. Arvot muutetaan nuolinäppäimellä ylös/alas ja painamalla OK -näppäintä arvot tallentuu (Kuva 22). Kuva 22. Arvon tallennus Pysty kuollut alue P1.3 - asetuksella säädetään ohjaussauvan pystysuuntaista vapaaliikealuetta Keinun kuollut alue P1.4 - asetuksella säädetään keinukytkimen vapaaliikealuetta 9.2. Liikkeiden säätö P2 Tolppien asetus P2.1 - Ohjaussuunta P2.1.1 voidaan vaihtaa ohjaussauvan toimintasuunta - Vasen nopeus alas P2.1.2 Sivu 24

25 Kierto P2.2 KÄYTTÄJÄN KÄSIKIRJA D0008G vasemman tolpan laskunopeus - Vasen nopeus ylös P2.1.3 vasemman tolpan nostonopeus - Oikea nopeus alas P2.1.4 oikean tolpan laskunopeus - Oikea nopeus ylös P2.1.5 oikean tolpan nostonopeus - Ohjaussuunta P2.2.1 voidaan vaihtaa ohjaussauvan toimintasuunta - Nopeus myötäpäivään P2.2.2 liikkeen nopeus - Nopeus vastapäivään P2.2.3 liikkeen nopeus Terän Tilt asetus P2.3 - Ohjaussuunta P2.3.1 Levikkeet P2.4 tässä voidaan vaihtaa ohjaussauvan toimintasuunta - Vasen suunta P2.4.1 tässä voidaan vaihtaa ohjaussauvan toimintasuunta - Oikea suunta P2.4.2 tässä voidaan vaihtaa ohjaussauvan toimintasuunta - Nopeus ulos P2.4.3 liikkeen nopeus - Nopeus sisälle P2.4.4 liikkeen nopeus Sivu 25

26 9.3. Antureiden asetus P3 Vasen korkeus P3.1 KÄYTTÄJÄN KÄSIKIRJA D0008G - vasemman puolen nostotolpan kalibrointi eli nollapisteen asetus. Traktori ajetaan tasaiselle alustalle ja käännetään terä alas (Kuva 23). Mitataan terän korkeus maasta vasemman puolen tolpan kohdalta ja annetaan tälle kohtaa mitattu arvo (mm). Arvot muutetaan nuolinäppäimellä ylös/alas ja painamalla OK näppäin, arvot tallentuvat (Kuva 24). Kuva 23. Terän korkeus maasta Kuva 24. Vasen korkeuden arvon tallennus Sivu 26

27 Oikea korkeus P3.2 KÄYTTÄJÄN KÄSIKIRJA D0008G - oikean puolen nostotolpan kalibrointi eli nollapisteen asetus. Traktori ajetaan tasaiselle alustalle ja käännetään terä alas. Mitataan terän korkeus maasta oikean puolen tolpan kohdalta ja annetaan tälle kohtaa mitattu arvo (mm). Asento-antureiden kalibrointi voidaan myös suorittaa ajamalla terä maan pintaan ja kuittaamalla OK -näppäimellä. Lisätietoa löytyy luvusta 10. DIAGNOSTIIKKA, Maataso D Muut asetukset P4 Tiltin alasajoaika P4.1 - annetaan terän tilttausaika alaspäin Tolppien viive alas P4.2 - valikosta säädetään teränlaskuautomatiikan viive Tiltin nostoaika P4.3 - valikossa säädetään terännostoautomatiikan aika Levike sisään aika P4.4 - valikossa säädetään siipien sisäänajoautomatiikan aika Levike ulos aika P4.5 - valikossa säädetään siipien ulosajoautomatiikan aika Kuljetusas. ajoaika P4.7 - valikossa säädetään kotiinajoautomatiikan aika Poispäältä aika P4.8 - valikossa säädetään ohjainlaitteen automaattisammutus 9.5. Oletusasetukset P5 Valitaan tehdasasetukset päälle 9.6. Kielivalinta P6 Käyttöliittymän kieli Sivu 27

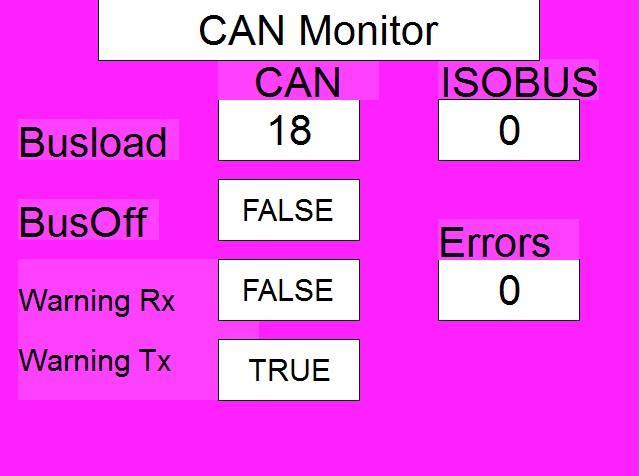

28 10. DIAGNOSTIIKKA, valintapainike D 10.1 Monitori D1 CAN-BUS D1.1 Kuva 25. Monitori - nähdään väyläliikennettä CAN väylässä (Kuva27) Kuva 26. CAN-BUS Sivu 28

29 ISOBUS D1.2 - nähdään väyläliikenne traktorin ISOBUS väylän ja alaterän ohjausjärjestelmän välillä (Kuva 27). päällä Anturit D1.3 Kuva 27. Isobus - antureilta tuleva arvo (Kuva 28) Kuva 28. Mitta- ja paine-antureiden arvot L vasen asento-anturi R oikea asento-anturi P paine-anturi Sivu 29

30 Ohjaussauva D1.4 KÄYTTÄJÄN KÄSIKIRJA D0008G - ohjaussauvan toiminnon tarkistaminen (Kuva 29) Kuva 29. Ohjaussauvan tiedot X- vaaka Y - pysty Z- keinukatkaisin Venttiilit D1.5 - ko. toiminnon venttiilin ohjausvirta ja venttiilille menevä virta Ohjainyksiköt D1.6 - sisäinen tieto ohjainyksiköstä, esim. lämpötila Versio D1.7 - ohjelmien versiot Käyttötunnit D1.8 - käyttötuntien laskenta Sivu 30

31 10.2 Tapahtumarekisteri (ei ole vielä käytössä) D2 Käyttötunnit D2.1 Vikailmoitukset D2.2 Tapahtumarekisteri D Anturi Asettelut D3 Korkeusanturit D3.1 Korkeusanturin kalibrointi tapahtuu ajamalla vasemman ja oikean puolen tolpat täysin alas ja ylös. Arvot tallentuu kuin painetaan OK - näppäintä. Kuva 30. Korkeusanturin asettelu Sivu 31

32 Maataso D3.2 Maatason kalibrointi tapahtuu ajamalla terä maan pintaan. Arvot tallentuvat kuin painetaan OK -näppäintä. Kuva 31. Maatason asettelu Kiertoanturi (vain X malleissa) D3.3 Alaterän kääntöpalkin kalibrointi tapahtuu kääntämällä alaterä molempiin ääriasentoihin (Blade). Traktorin runko-ohjauksen kalibrointi tapahtuu kääntämällä runkoohjaus ääriasentoihin (Frame). Traktorin pyörien kalibrointi tapahtuu kääntämällä pyörät ääriasentoihin (Front Axe). Arvot tallentuvat kuin painetaan OK-näppäin. Sivu 32

33 Kuva 32. Kiertoanturin asettelu HUOM! Kalibrointitilassa alaterä ei väistä automaattisesti renkaita. Kun kalibrointi on käytössä, huomioi että alaterä ei ota renkaisiin kiinni. VAARA Kun teräautomatiikka on käytössä, huomioi että terä tekee automaattisia liikkeitä. Pidä huoli ettei turvaetäisyydellä ole ihmisiä. Turvaetäisyys 5 metriä. TÄRKEÄÄ! Kun teräautomatiikka on käytössä, ajosuunnan saa vaihtaa vain traktorin ollessa pysähdyksissä terän laskeutumisen vuoksi, muuten laite voi vahingoittua. Sivu 33

34 11. N KÄYTTÖ 11.1 Terän vakiopainatus KÄYTTÄJÄN KÄSIKIRJA D0008G Terän vakiopainatus toiminto pitää terän kääntösylintereillä vakiopainatuksen päällä. Ohjausjärjestelmä pitää huolen siitä, että järjestelmässä on tarvittava paine. Terän törmätessä kiinteään esteeseen, kääntösylinteri antaa periksi ja korjaa terän asennon, kun este on ohitettu Työskentelyn lopetus Voit lopettaa työskentelyn myös painamalla virtakytkin/ok -näppäintä 5 sekuntia. Tällöin terä ohjautuu automaattisesti. Terän jatkeet menevät sisään, tolpat ja terä nousevat ylös. Tämän jälkeen ohjausyksiköstä katkeaa virta. HUOM. Terä kuljetusasentoon -toiminto voidaan keskeyttää liikauttamalla ohjausvipua tai painamalla mitä tahansa kytkintä! Ohjausyksikkö kytkeytyy automaattisesti pois päältä, mikäli mitään ohjausta ei ole käytetty 15 minuuttiin. VAARA Kun terä siirretään kuljetusasentoon, huomioi että terä tekee automaattisia liikkeitä (Kuva 33). Pidä huoli ettei turvaetäisyydellä ole ihmisiä. Turvaetäisyys 5 metriä. Sivu 34

35 Kuva 33. Alaterän liike kuljetusasentoon 11.3 Alaterän työohjeet Terä ylhäällä, terän nostotoppien sylinterit ylhäällä ja terän lisäsiivet sisässä (Kuva 34). Tätä asentoa käytetään siirtoajossa Tällä asennolla suurin maavara Kuva 34. Alaterän asento siirtoajossa Sivu 35

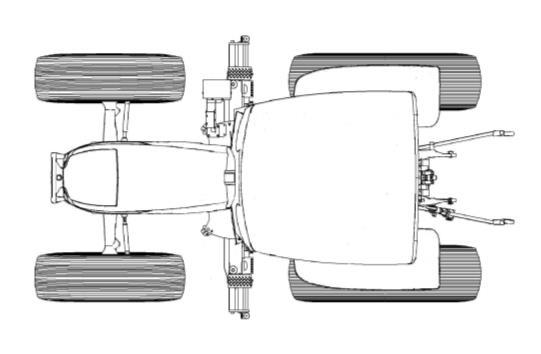

36 Alaterä alhaalla, terän lisäsiivet sisässä (Kuva 35) tai ulkona (Kuva 36). Terä käännettynä oikealle (Kuva 37) tai vasemmalle (Kuva 38). Käytetään massojen siirtoon, tasaukseen ja auraukseen Näissä asennoissa voidaan käyttää myös terän vaakakallistusta Kuva 35. Alaterä alhaalla, siivet sisässä Kuva 36. Alaterä alhaalla, siivet ulkona Kuva 37. Alaterä käännettynä oikealle Kuva 38. Alaterä käännettynä vasemmalle VAARA Ota huomioon laitteen terän suunta traktoriin nähden. Terä pyrkii siirtämään traktoria (erityisesti talviolosuhteissa). 12. HUOLTO Alaterän käyttövarmuuden yksi tärkeimmistä edellytyksistä on oikein ja oikeaan aikaan suoritettu huolto. Huoltokustannukset ovat pienet verrattuina laiminlyönneistä aiheutuneiden vikojen korjauskustannuksiin. Tärkein huolto on se, mitä käyttäjänä itse annat alaterälle. Tähän huoltoon kuuluu kaikki voitelut sekä tarkastukset ja säädöt. Sivu 36

37 12.1 Huolto päivittäin - Tarkista terien kunto - Tarkista terien kiinnitys - Tarkista liikkeiden toimivuus - Tarkista vakiopainatuksen toiminta - Puhdista laite työpäivän päätteeksi 12.2 Huolto viikoittain - Voitele rasvanipat - Tarkista hydrauliikkaliittimien tiiveys 12.3 Huolto 500 tunnin välein - Tarkista tappien kunto - Tarkista ruuvien kireys 12.4 Vuosihuolto Kaikki edellä mainitut asiat ja alaterän säätö, joka suoritetaan valtuutetulla huoltoliikkeellä. HUOMAA: Huoltoja suoritettaessa on noudatettava huoltojaksotusta eli on suoritettava myös aikaisempien huoltojaksojen toimenpiteet HUOM! Ruuvien kireys tulee tarkistaa myös ensimmäisen käyttökerran jälkeen. Sivu 37

38 12.5 Rasvauskohteet POS QTY 50h 200h Rasvaa kuvassa näkyvät rasvanipat oheisen taulukon mukaisesti. Sivu 38

39 12.6 Kiristettävät ruuvit Kiristä kuvassa osoitetut ruuvit 500 tunnin välein. Sivu 39

40 NÄYTÖN LED-VALON TOIMINTA Oranssi 1 x päällä alustus ja järjestelmän tarkastus Vihreä 5 Hz ei ole käyttöjärjestelmä 2 Hz sovellus käynnissä pysyvästi sovellus pysäytetty Punainen 5 Hz sovellus pysäytetty alijännitteen vuoksi pysyvästi järjestelmävirhe Sivu 40

41 LLP FARM MACHINERY GROUP OY LEVYTIE IISALMI PUH FAX Sivu 41
