KÄYTTÖOHJE MICROPROP DC2

Transkriptio

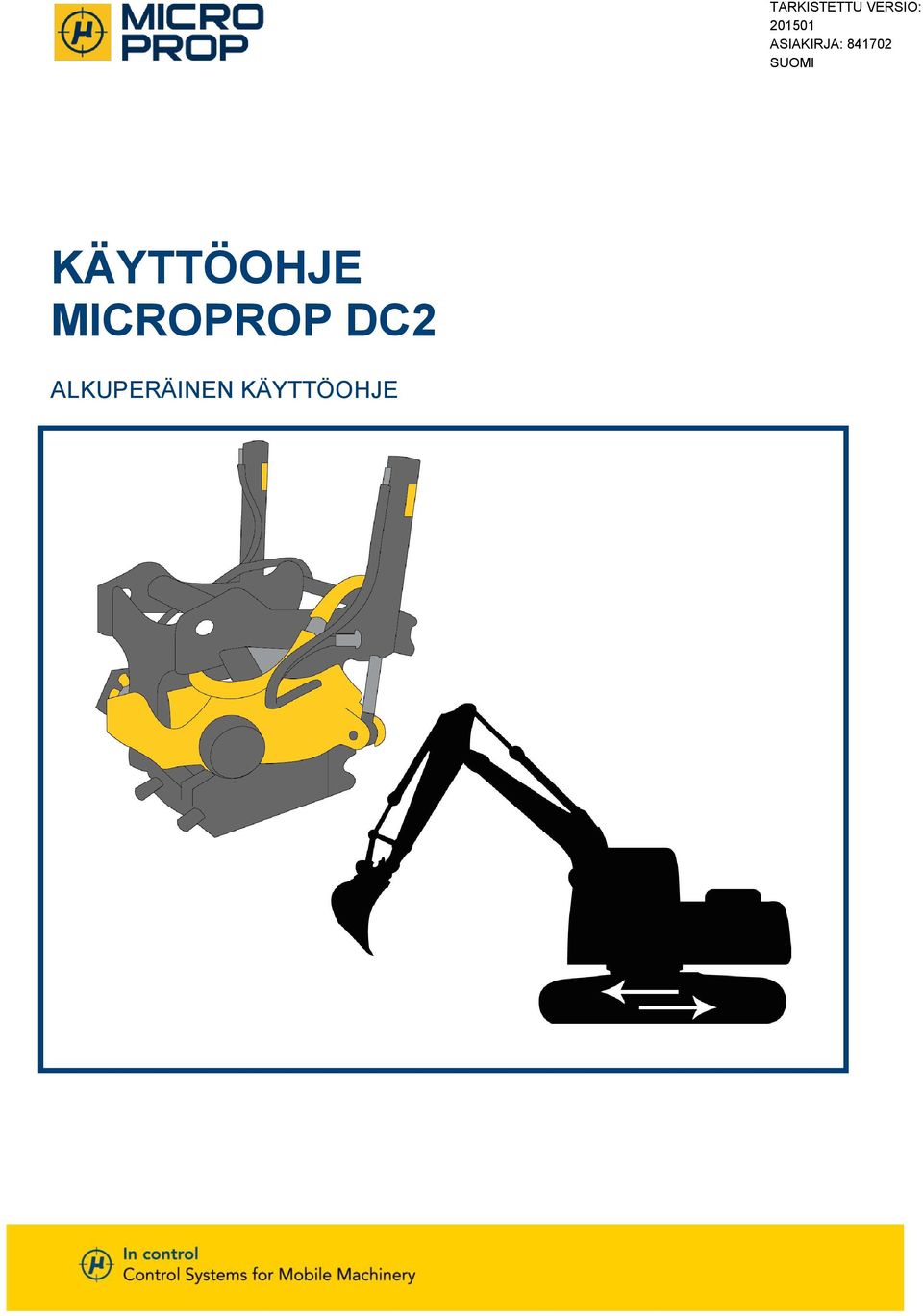

1 TARKISTETTU VERSIO: ASIAKIRJA: SUOMI KÄYTTÖOHJE MICROPROP DC2 ALKUPERÄINEN KÄYTTÖOHJE

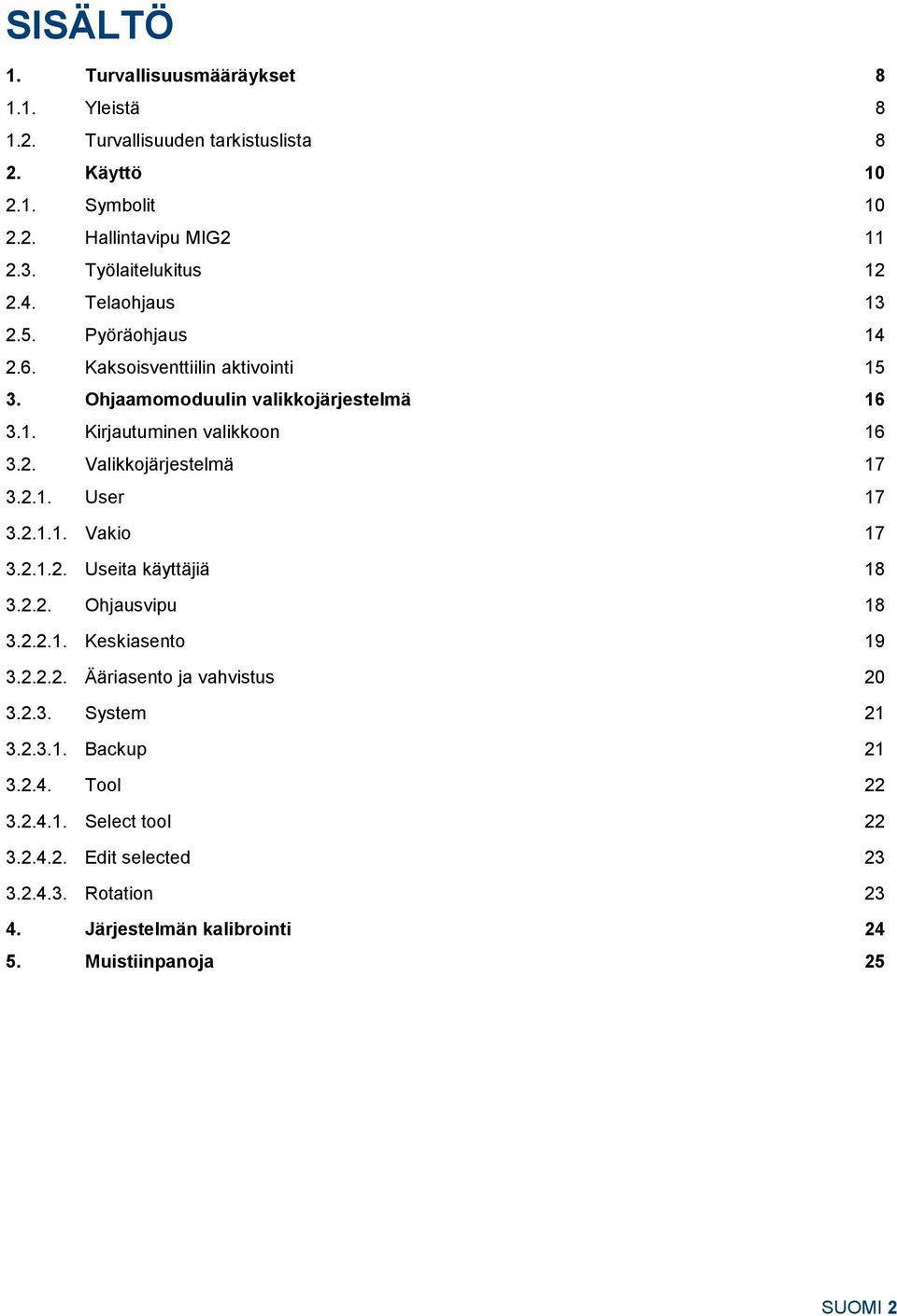

2 SISÄLTÖ 1. Turvallisuusmääräykset Yleistä Turvallisuuden tarkistuslista 8 2. Käyttö Symbolit Hallintavipu MIG Työlaitelukitus Telaohjaus Pyöräohjaus Kaksoisventtiilin aktivointi Ohjaamomoduulin valikkojärjestelmä Kirjautuminen valikkoon Valikkojärjestelmä User Vakio Useita käyttäjiä Ohjausvipu Keskiasento Ääriasento ja vahvistus System Backup Tool Select tool Edit selected Rotation Järjestelmän kalibrointi Muistiinpanoja 25 SUOMI 2

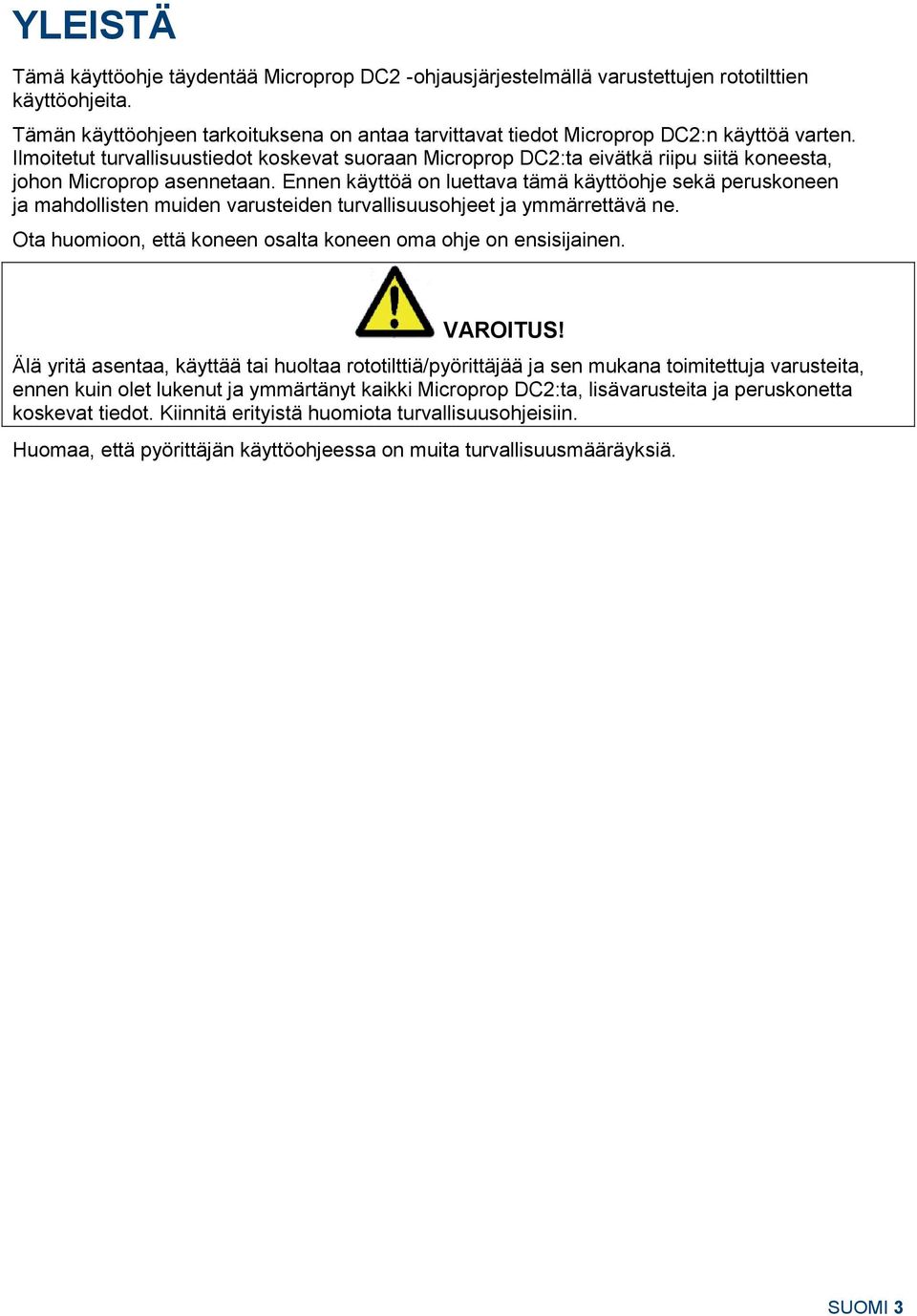

3 YLEISTÄ Tämä käyttöohje täydentää Microprop DC2 -ohjausjärjestelmällä varustettujen rototilttien käyttöohjeita. Tämän käyttöohjeen tarkoituksena on antaa tarvittavat tiedot Microprop DC2:n käyttöä varten. Ilmoitetut turvallisuustiedot koskevat suoraan Microprop DC2:ta eivätkä riipu siitä koneesta, johon Microprop asennetaan. Ennen käyttöä on luettava tämä käyttöohje sekä peruskoneen ja mahdollisten muiden varusteiden turvallisuusohjeet ja ymmärrettävä ne. Ota huomioon, että koneen osalta koneen oma ohje on ensisijainen. VAROITUS! Älä yritä asentaa, käyttää tai huoltaa rototilttiä/pyörittäjää ja sen mukana toimitettuja varusteita, ennen kuin olet lukenut ja ymmärtänyt kaikki Microprop DC2:ta, lisävarusteita ja peruskonetta koskevat tiedot. Kiinnitä erityistä huomiota turvallisuusohjeisiin. Huomaa, että pyörittäjän käyttöohjeessa on muita turvallisuusmääräyksiä. SUOMI 3

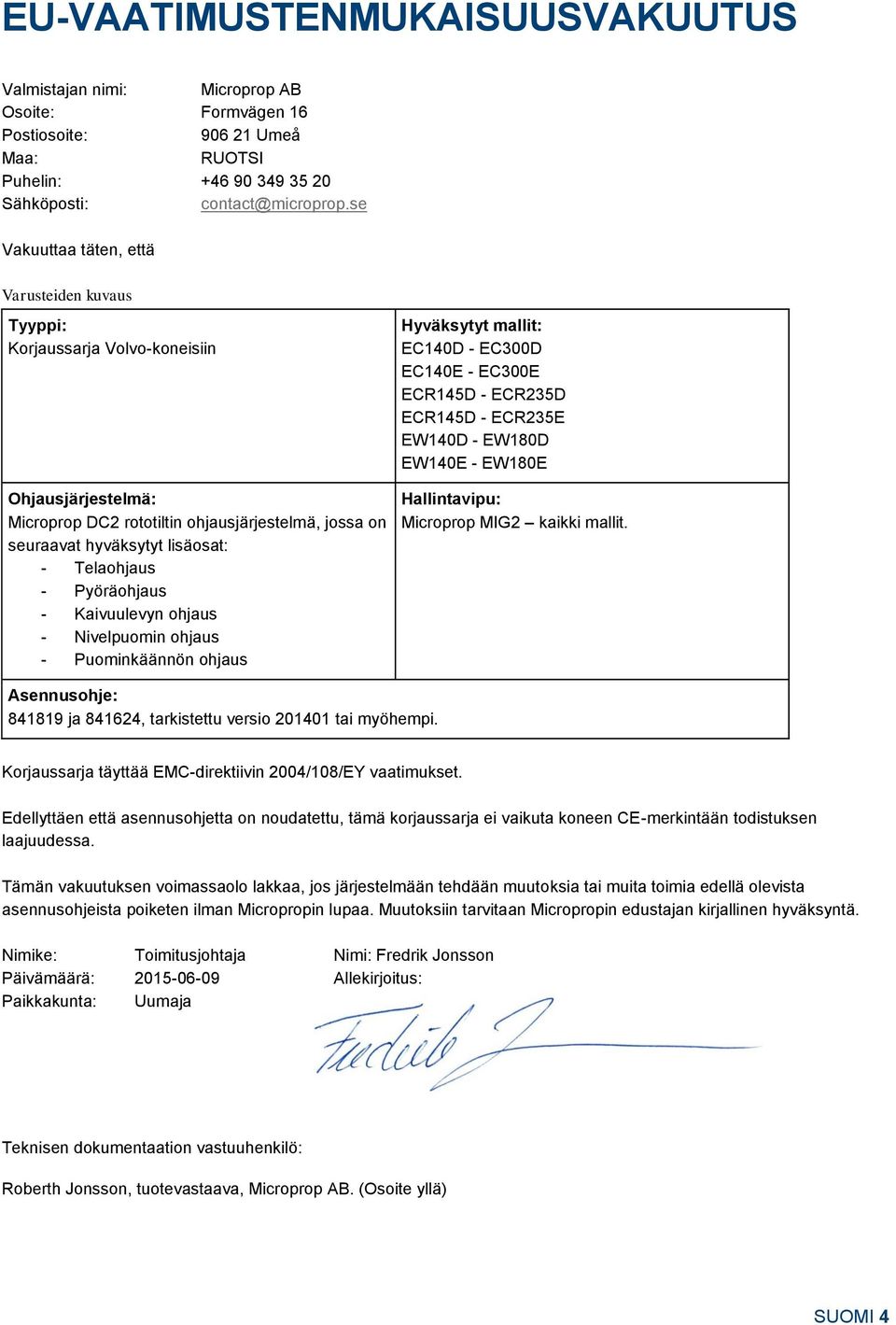

4 EU-VAATIMUSTENMUKAISUUSVAKUUTUS Valmistajan nimi: Microprop AB Osoite: Formvägen 16 Postiosoite: Umeå Maa: RUOTSI Puhelin: Sähköposti: Vakuuttaa täten, että Varusteiden kuvaus Tyyppi: Korjaussarja Volvo-koneisiin Hyväksytyt mallit: EC140D - EC300D EC140E - EC300E ECR145D - ECR235D ECR145D - ECR235E EW140D - EW180D EW140E - EW180E Ohjausjärjestelmä: Microprop DC2 rototiltin ohjausjärjestelmä, jossa on seuraavat hyväksytyt lisäosat: - Telaohjaus - Pyöräohjaus - Kaivuulevyn ohjaus - Nivelpuomin ohjaus - Puominkäännön ohjaus Asennusohje: ja , tarkistettu versio tai myöhempi. Hallintavipu: Microprop MIG2 kaikki mallit. Korjaussarja täyttää EMC-direktiivin 2004/108/EY vaatimukset. Edellyttäen että asennusohjetta on noudatettu, tämä korjaussarja ei vaikuta koneen CE-merkintään todistuksen laajuudessa. Tämän vakuutuksen voimassaolo lakkaa, jos järjestelmään tehdään muutoksia tai muita toimia edellä olevista asennusohjeista poiketen ilman Micropropin lupaa. Muutoksiin tarvitaan Micropropin edustajan kirjallinen hyväksyntä. Nimike: Toimitusjohtaja Nimi: Fredrik Jonsson Päivämäärä: Allekirjoitus: Paikkakunta: Uumaja Teknisen dokumentaation vastuuhenkilö: Roberth Jonsson, tuotevastaava, Microprop AB. (Osoite yllä) SUOMI 4

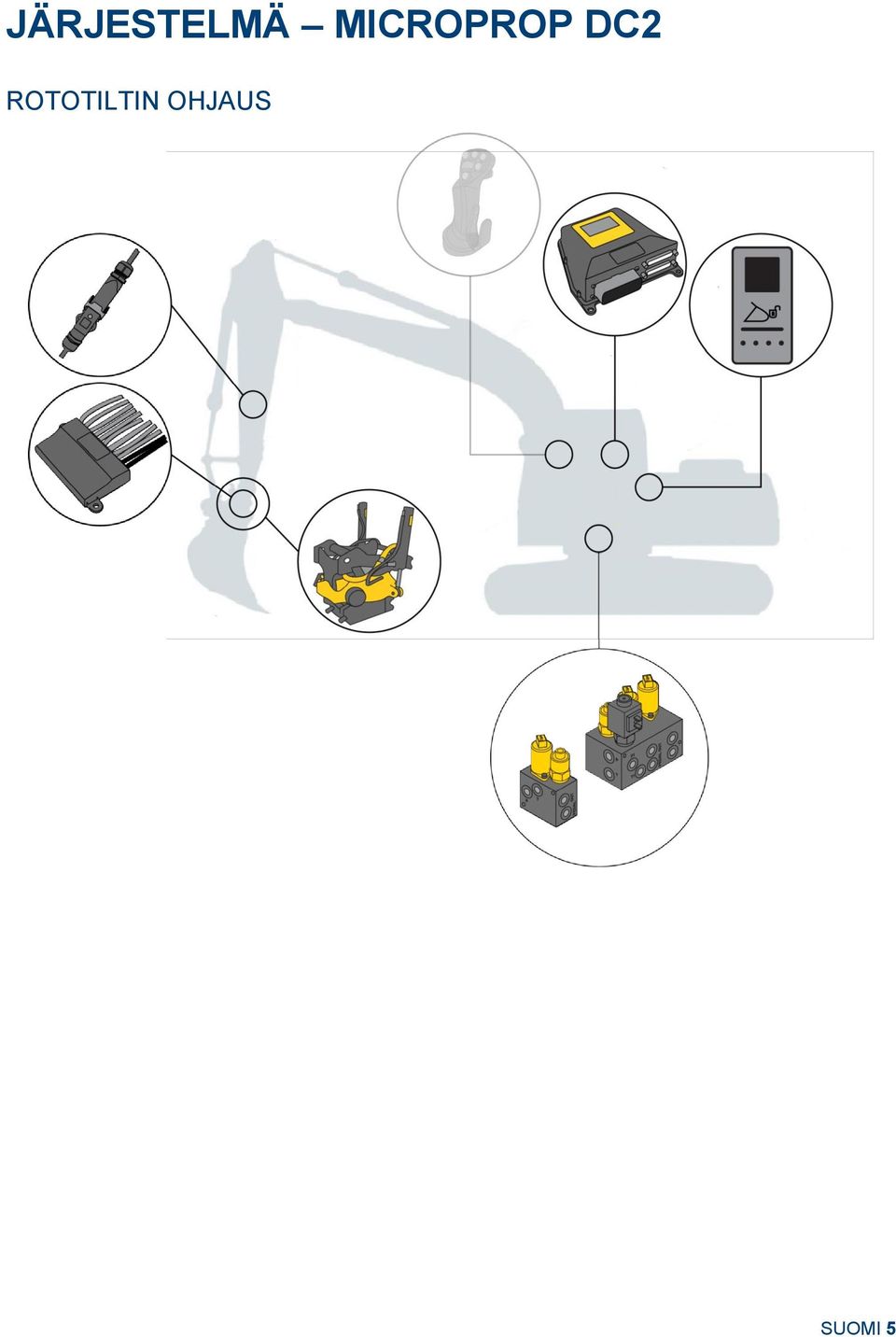

5 JÄRJESTELMÄ MICROPROP DC2 ROTOTILTIN OHJAUS SUOMI 5

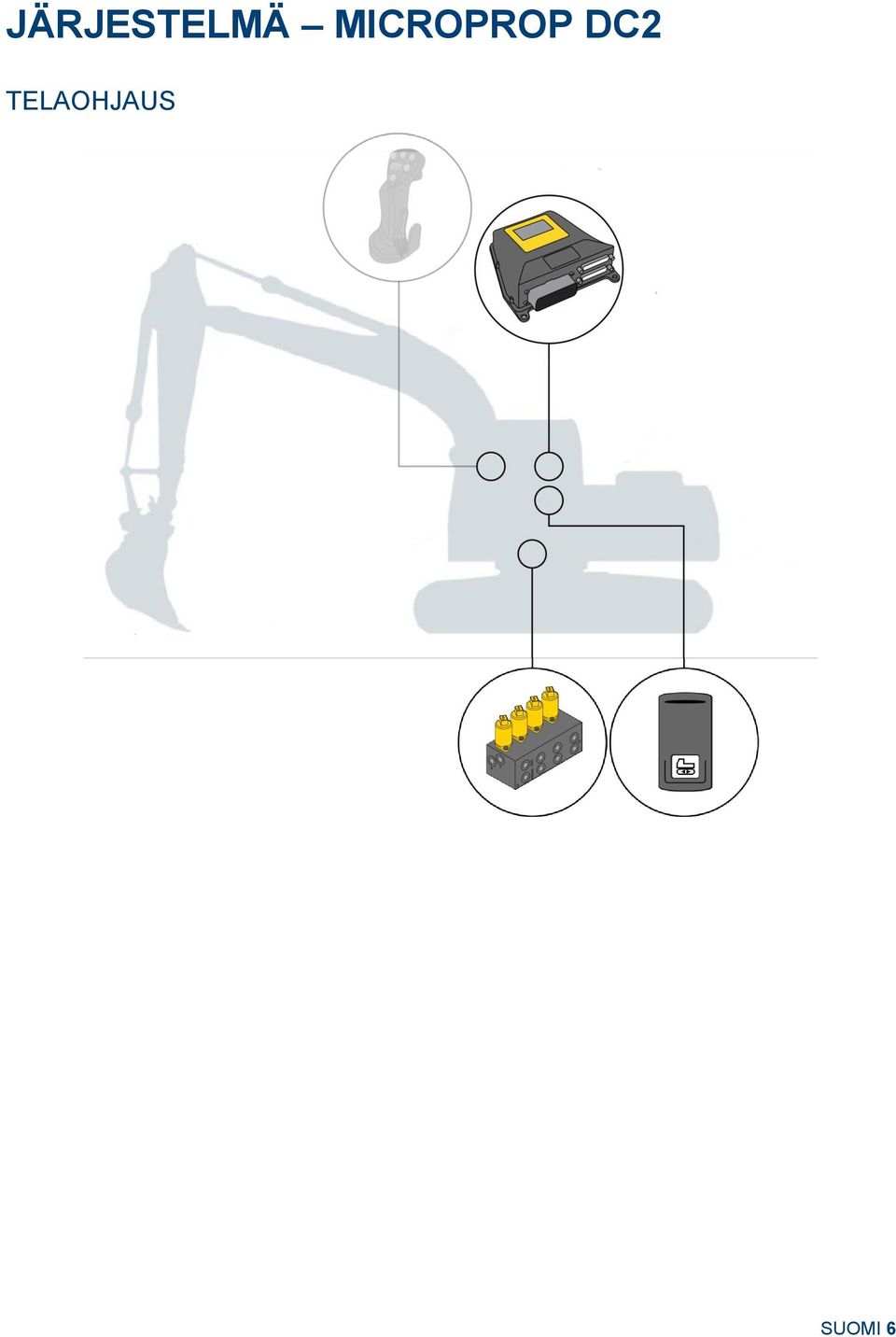

6 JÄRJESTELMÄ MICROPROP DC2 TELAOHJAUS SUOMI 6

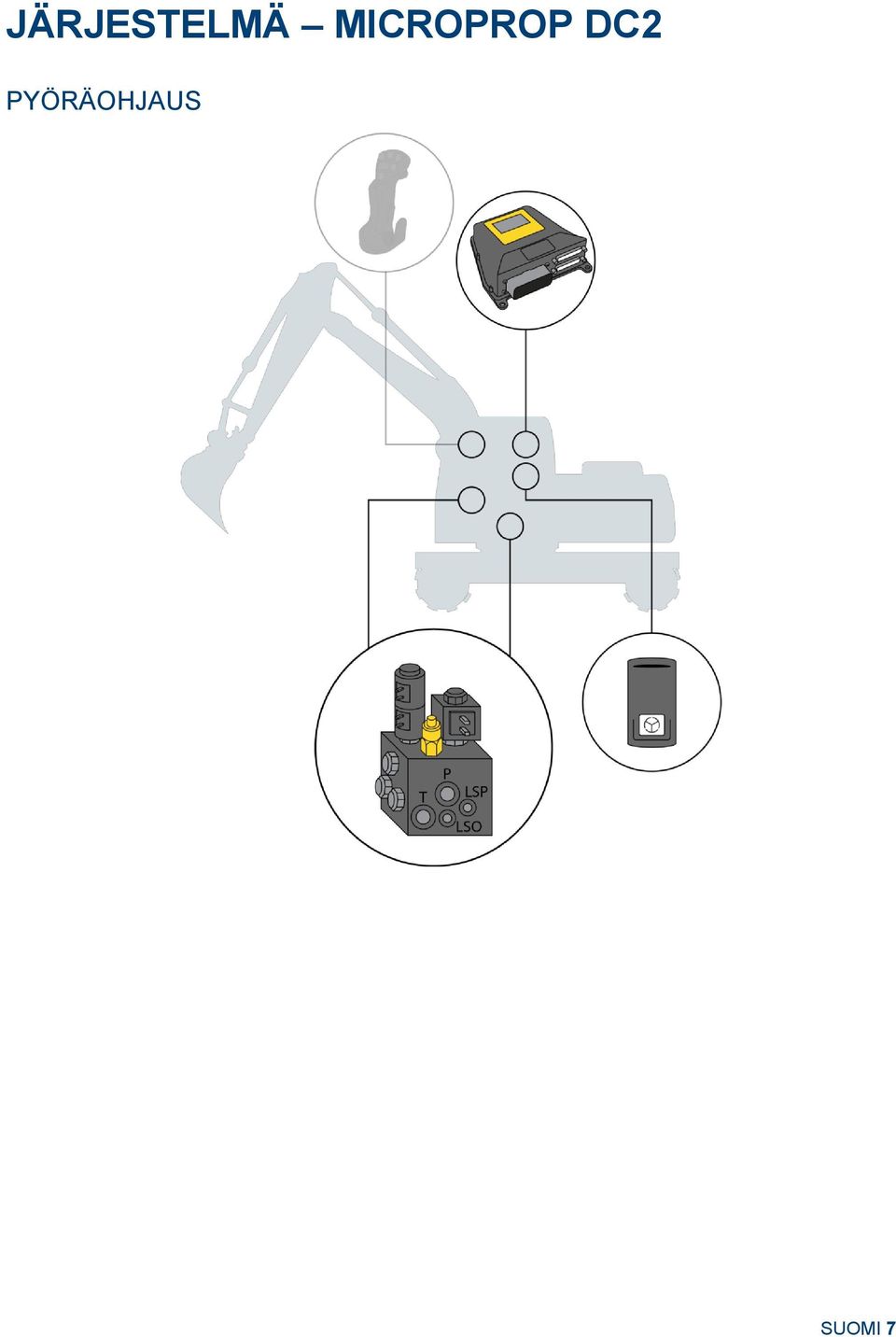

7 JÄRJESTELMÄ MICROPROP DC2 PYÖRÄOHJAUS SUOMI 7

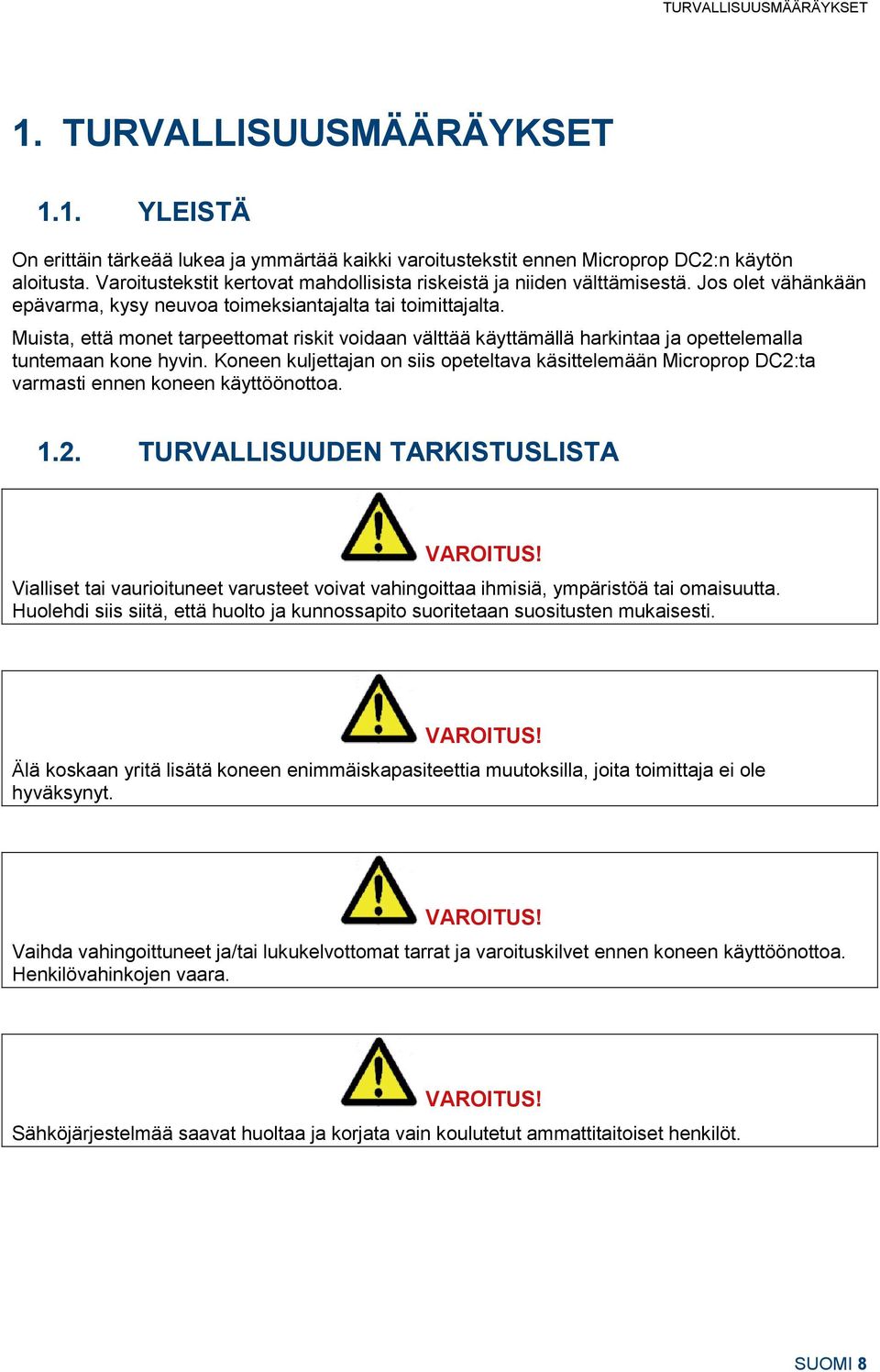

8 TURVALLISUUSMÄÄRÄYKSET 1. TURVALLISUUSMÄÄRÄYKSET 1.1. YLEISTÄ On erittäin tärkeää lukea ja ymmärtää kaikki varoitustekstit ennen Microprop DC2:n käytön aloitusta. Varoitustekstit kertovat mahdollisista riskeistä ja niiden välttämisestä. Jos olet vähänkään epävarma, kysy neuvoa toimeksiantajalta tai toimittajalta. Muista, että monet tarpeettomat riskit voidaan välttää käyttämällä harkintaa ja opettelemalla tuntemaan kone hyvin. Koneen kuljettajan on siis opeteltava käsittelemään Microprop DC2:ta varmasti ennen koneen käyttöönottoa TURVALLISUUDEN TARKISTUSLISTA VAROITUS! Vialliset tai vaurioituneet varusteet voivat vahingoittaa ihmisiä, ympäristöä tai omaisuutta. Huolehdi siis siitä, että huolto ja kunnossapito suoritetaan suositusten mukaisesti. VAROITUS! Älä koskaan yritä lisätä koneen enimmäiskapasiteettia muutoksilla, joita toimittaja ei ole hyväksynyt. VAROITUS! Vaihda vahingoittuneet ja/tai lukukelvottomat tarrat ja varoituskilvet ennen koneen käyttöönottoa. Henkilövahinkojen vaara. VAROITUS! Sähköjärjestelmää saavat huoltaa ja korjata vain koulutetut ammattitaitoiset henkilöt. SUOMI 8

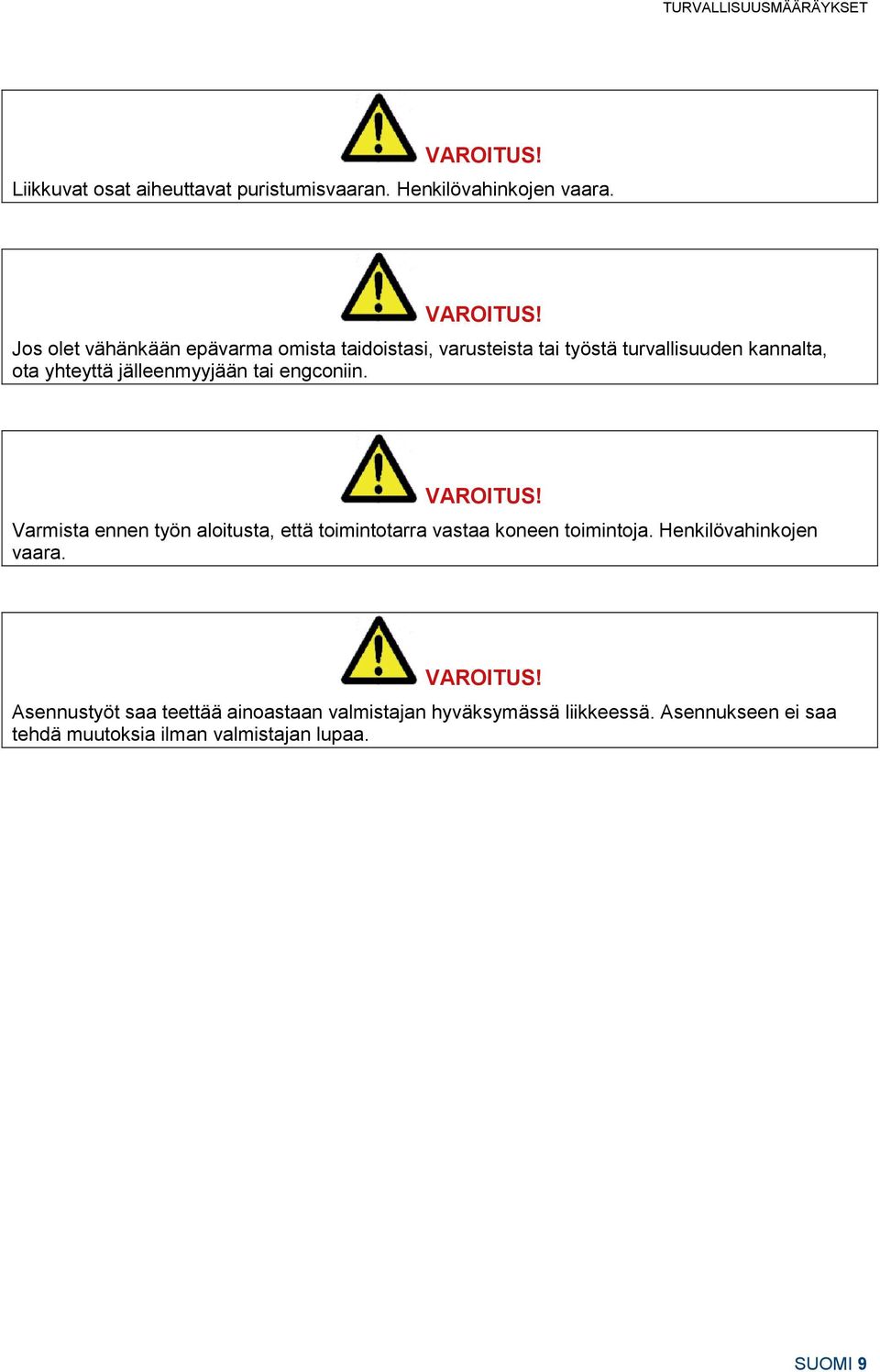

9 TURVALLISUUSMÄÄRÄYKSET VAROITUS! Liikkuvat osat aiheuttavat puristumisvaaran. Henkilövahinkojen vaara. VAROITUS! Jos olet vähänkään epävarma omista taidoistasi, varusteista tai työstä turvallisuuden kannalta, ota yhteyttä jälleenmyyjään tai engconiin. VAROITUS! Varmista ennen työn aloitusta, että toimintotarra vastaa koneen toimintoja. Henkilövahinkojen vaara. VAROITUS! Asennustyöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. SUOMI 9

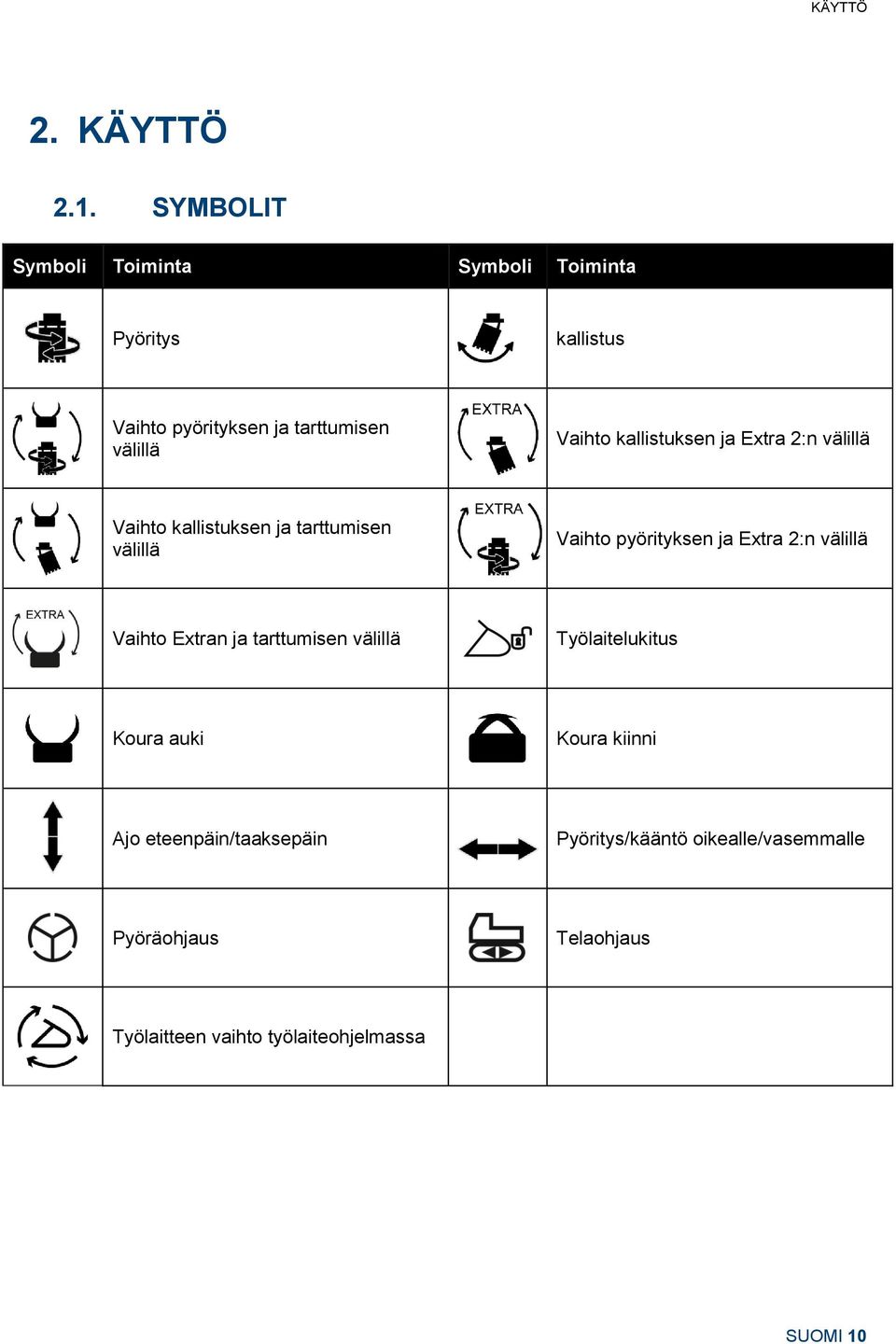

10 KÄYTTÖ 2. KÄYTTÖ 2.1. SYMBOLIT Symboli Toiminta Symboli Toiminta Pyöritys kallistus Vaihto pyörityksen ja tarttumisen välillä Vaihto kallistuksen ja Extra 2:n välillä Vaihto kallistuksen ja tarttumisen välillä Vaihto pyörityksen ja Extra 2:n välillä Vaihto Extran ja tarttumisen välillä Työlaitelukitus Koura auki Koura kiinni Ajo eteenpäin/taaksepäin Pyöritys/kääntö oikealle/vasemmalle Pyöräohjaus Telaohjaus Työlaitteen vaihto työlaiteohjelmassa SUOMI 10

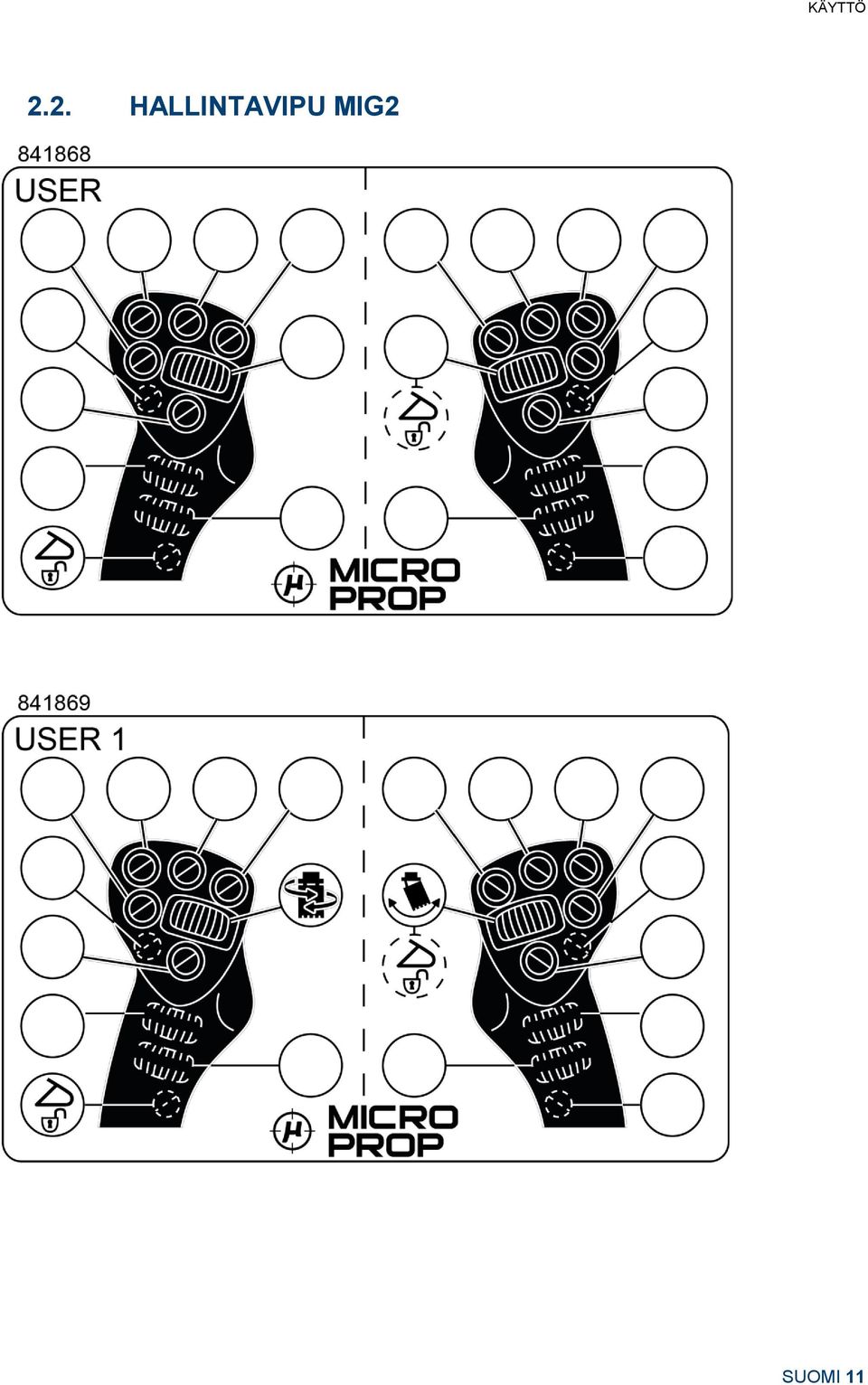

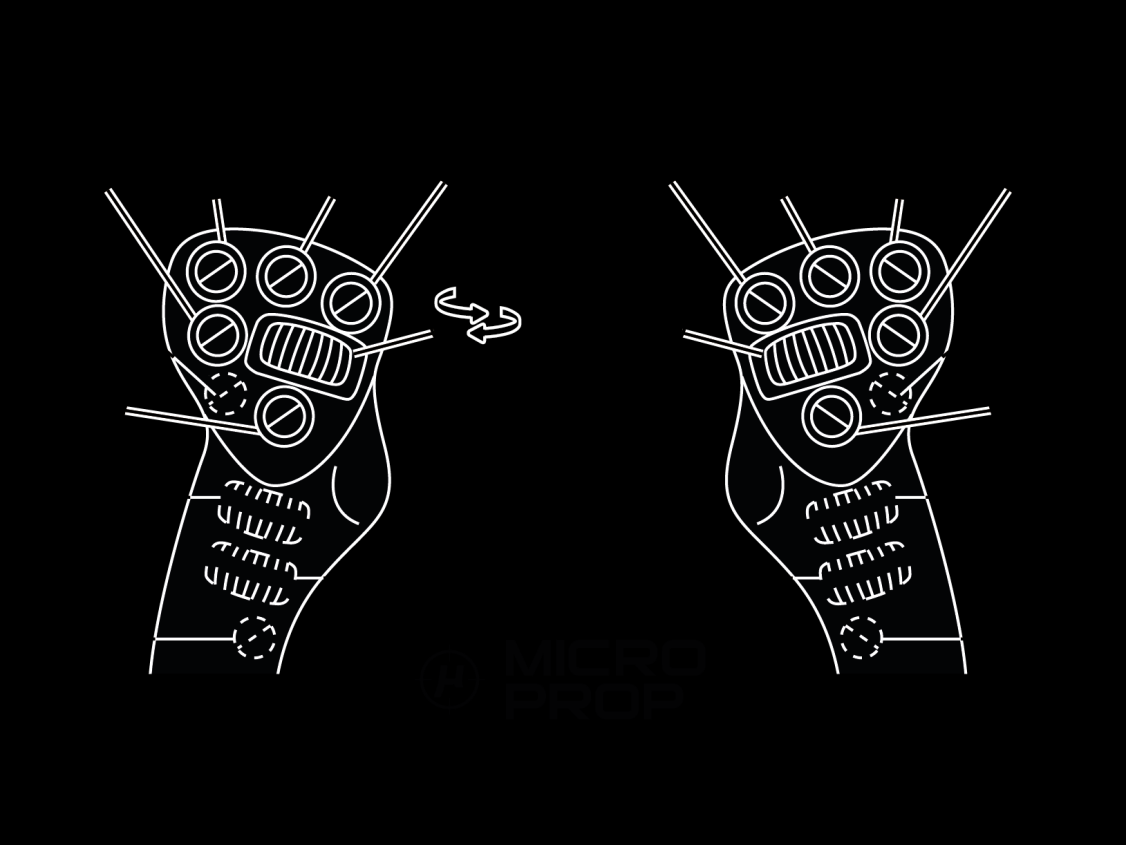

11 KÄYTTÖ 2.2. HALLINTAVIPU MIG2 SUOMI 11

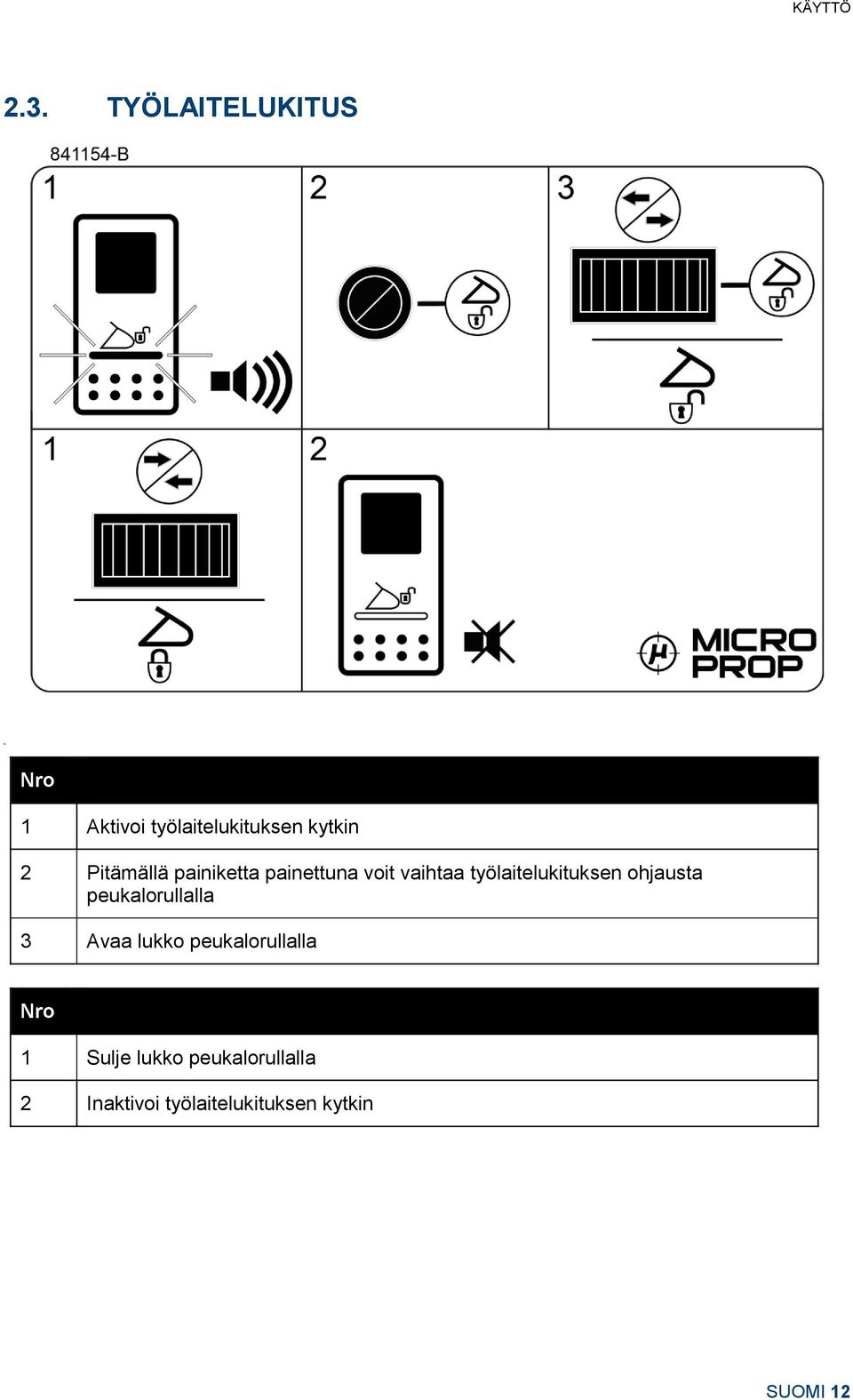

12 KÄYTTÖ 2.3. TYÖLAITELUKITUS Nro 1 Aktivoi työlaitelukituksen kytkin 2 Pitämällä painiketta painettuna voit vaihtaa työlaitelukituksen ohjausta peukalorullalla 3 Avaa lukko peukalorullalla Nro 1 Sulje lukko peukalorullalla 2 Inaktivoi työlaitelukituksen kytkin SUOMI 12

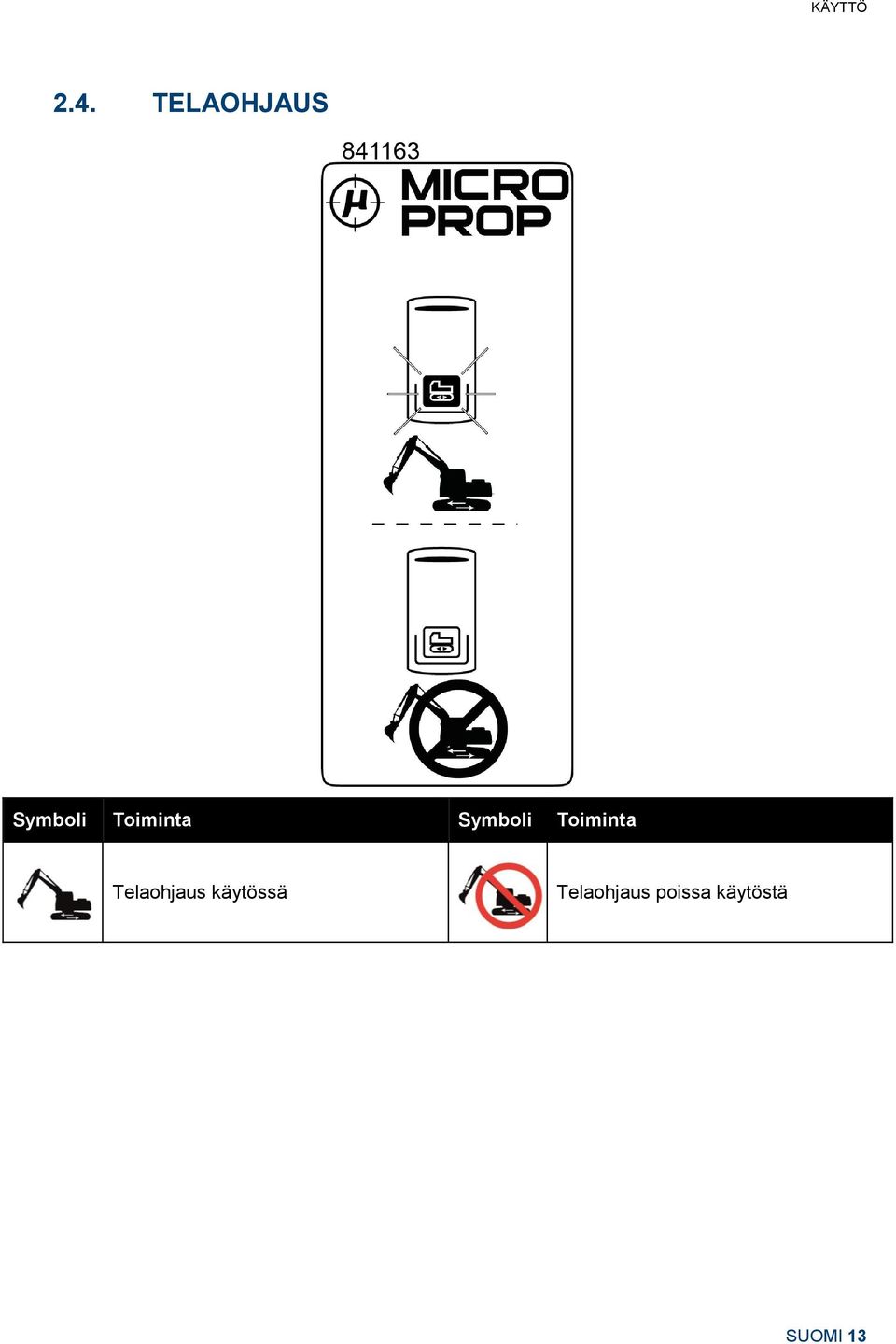

13 KÄYTTÖ 2.4. TELAOHJAUS Symboli Toiminta Symboli Toiminta Telaohjaus käytössä Telaohjaus poissa käytöstä SUOMI 13

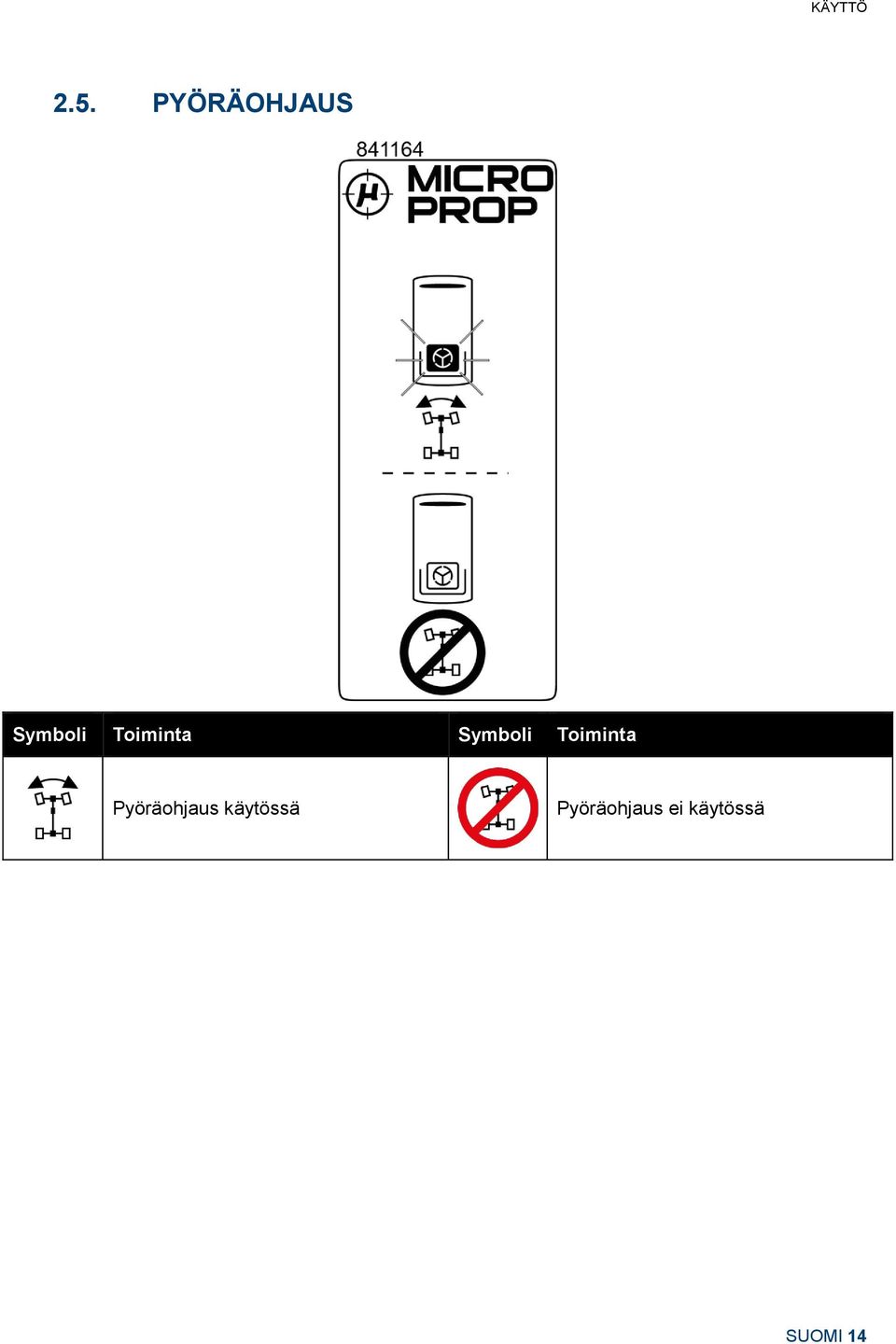

14 KÄYTTÖ 2.5. PYÖRÄOHJAUS Symboli Toiminta Symboli Toiminta Pyöräohjaus käytössä Pyöräohjaus ei käytössä SUOMI 14

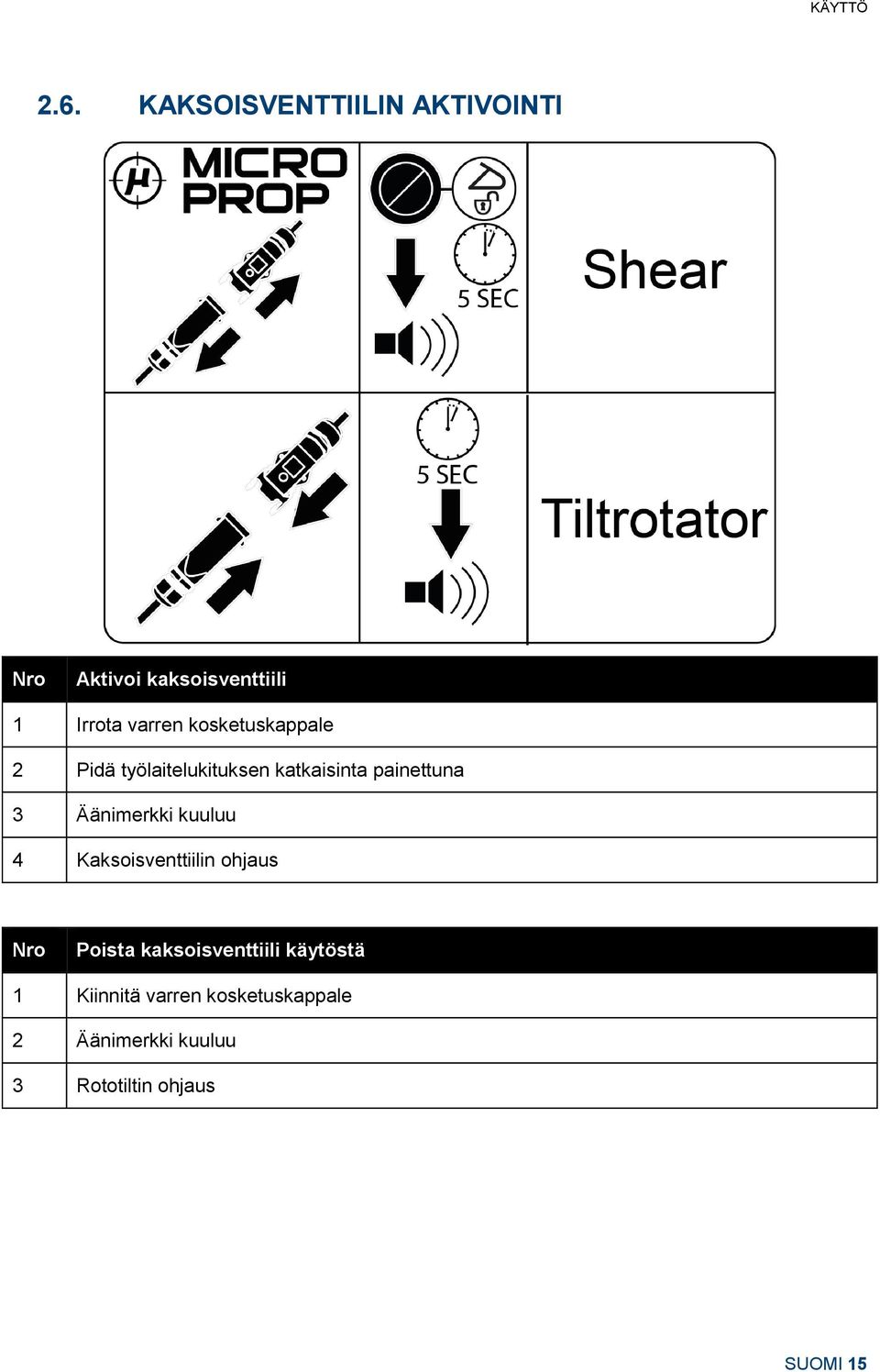

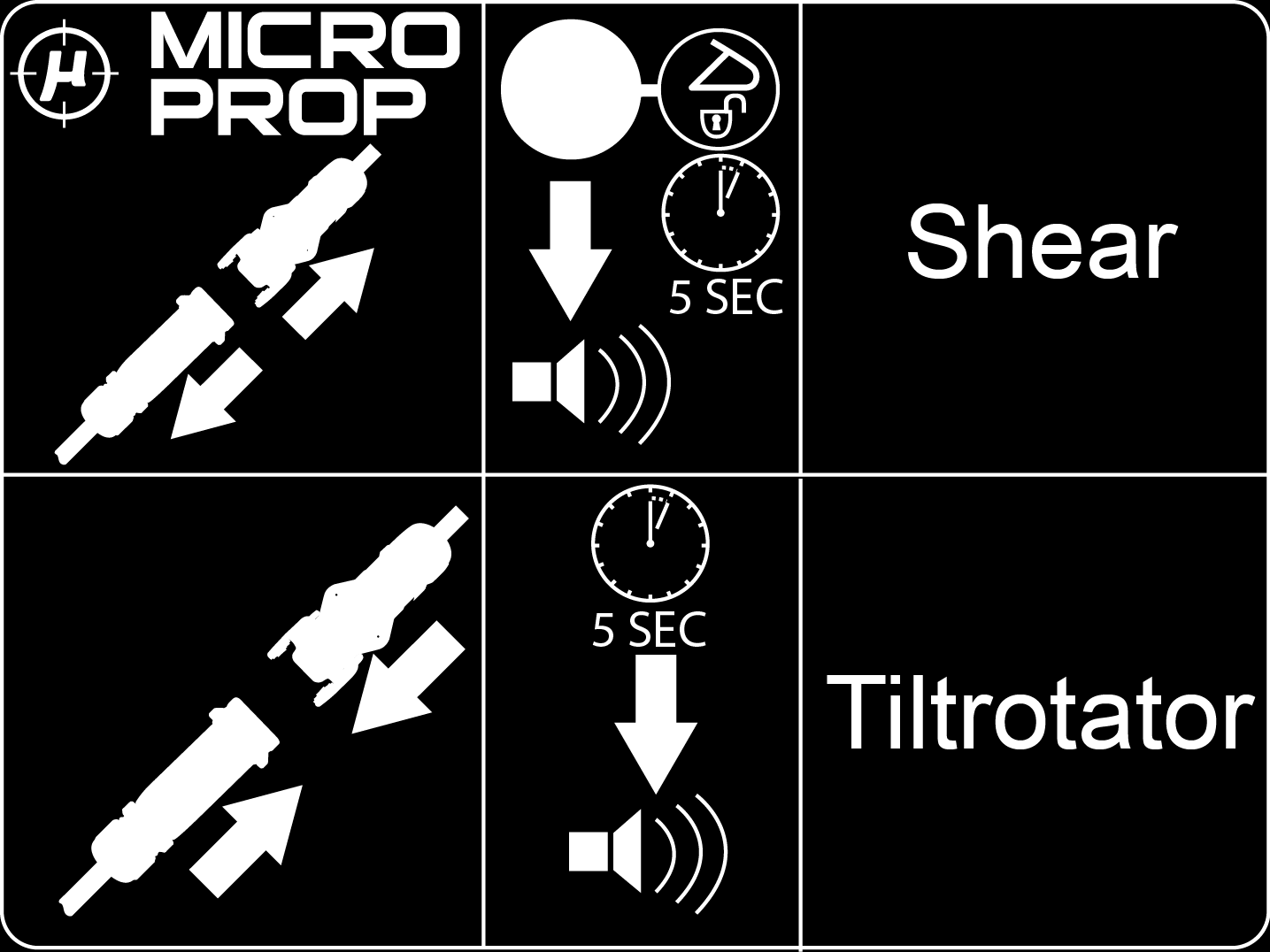

15 KÄYTTÖ 2.6. KAKSOISVENTTIILIN AKTIVOINTI Nro Aktivoi kaksoisventtiili 1 Irrota varren kosketuskappale 2 Pidä työlaitelukituksen katkaisinta painettuna 3 Äänimerkki kuuluu 4 Kaksoisventtiilin ohjaus Nro Poista kaksoisventtiili käytöstä 1 Kiinnitä varren kosketuskappale 2 Äänimerkki kuuluu 3 Rototiltin ohjaus SUOMI 15

16 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ 3. OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ 3.1. KIRJAUTUMINEN VALIKKOON Nro 1 ja toinen painike 5 sekunnin kuluessa 2 Oikean hallintavivun peukalorulla 3 Vasemman hallintavivun peukalorulla 4 Vapaavalintainen katkaisija kytkettynä järjestelmään SUOMI 16

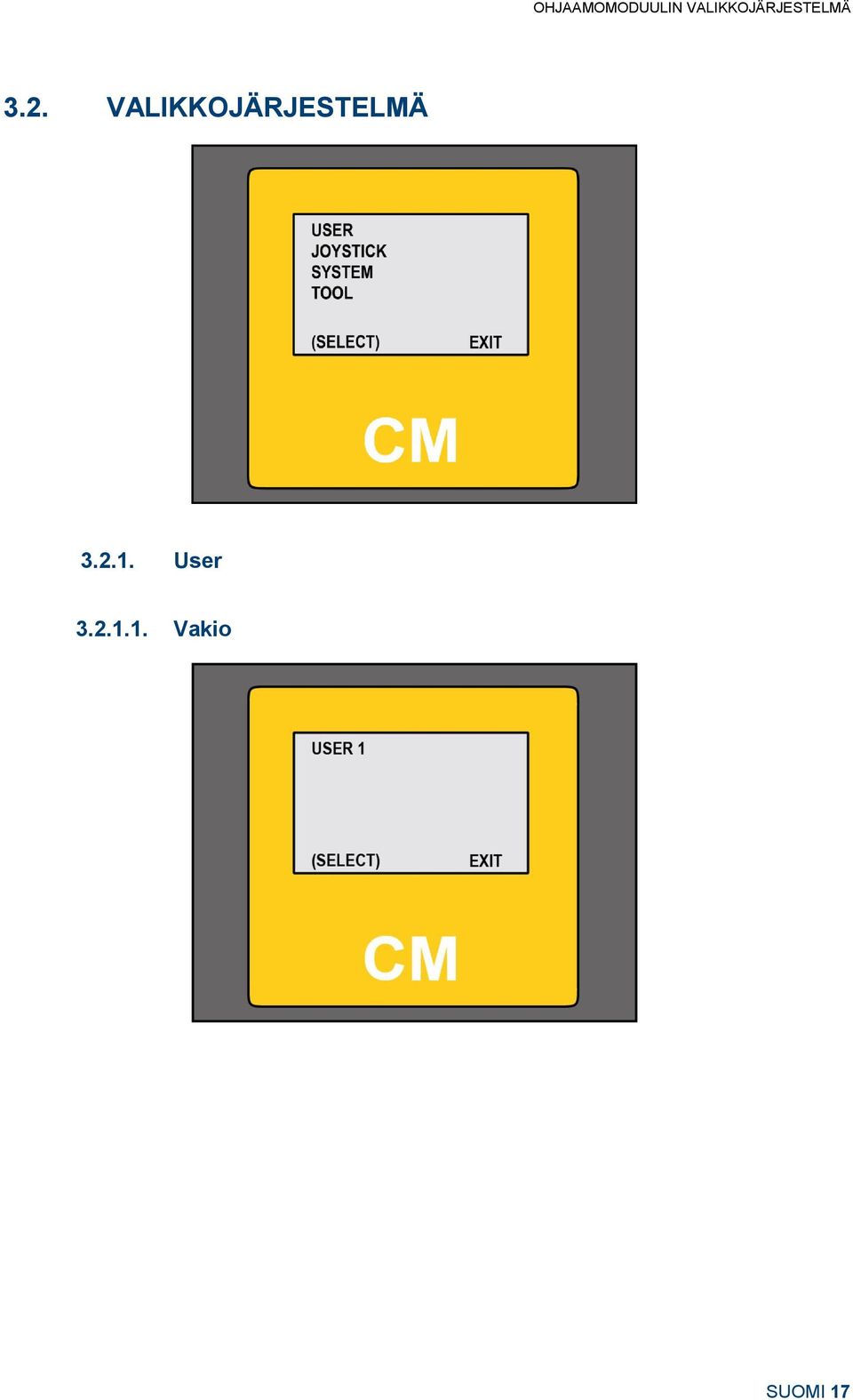

17 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ 3.2. VALIKKOJÄRJESTELMÄ User Vakio SUOMI 17

18 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Useita käyttäjiä Nro USER 1-3 SHEAR Valinnaiset käyttäjäpankit. Nämä ovat käytettävissä vain, jos ne on valittu asennuksen yhteydessä. Kaksoisventtiili. Tämä on käytettävissä vain, jos se on valittu asennuksen yhteydessä Ohjausvipu Nro CAL RA1-LA1 CAL RA2-LA2 CAL RA3-LA3 Kalibroi pari RA1 ja LA1 analogisesti Kalibroi pari RA2 ja LA2 analogisesti Kalibroi pari RA3 ja LA3 analogisesti SUOMI 18

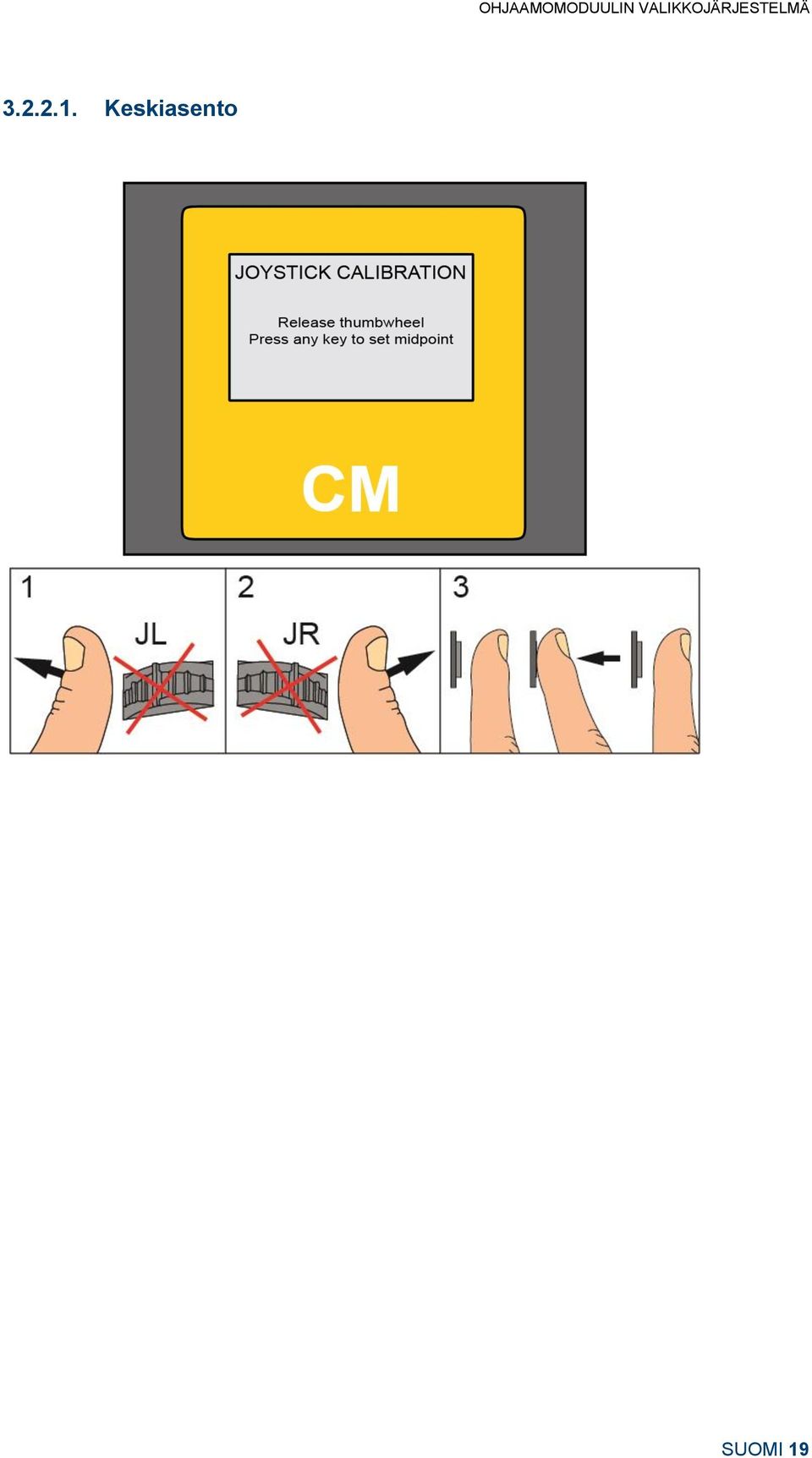

19 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Keskiasento SUOMI 19

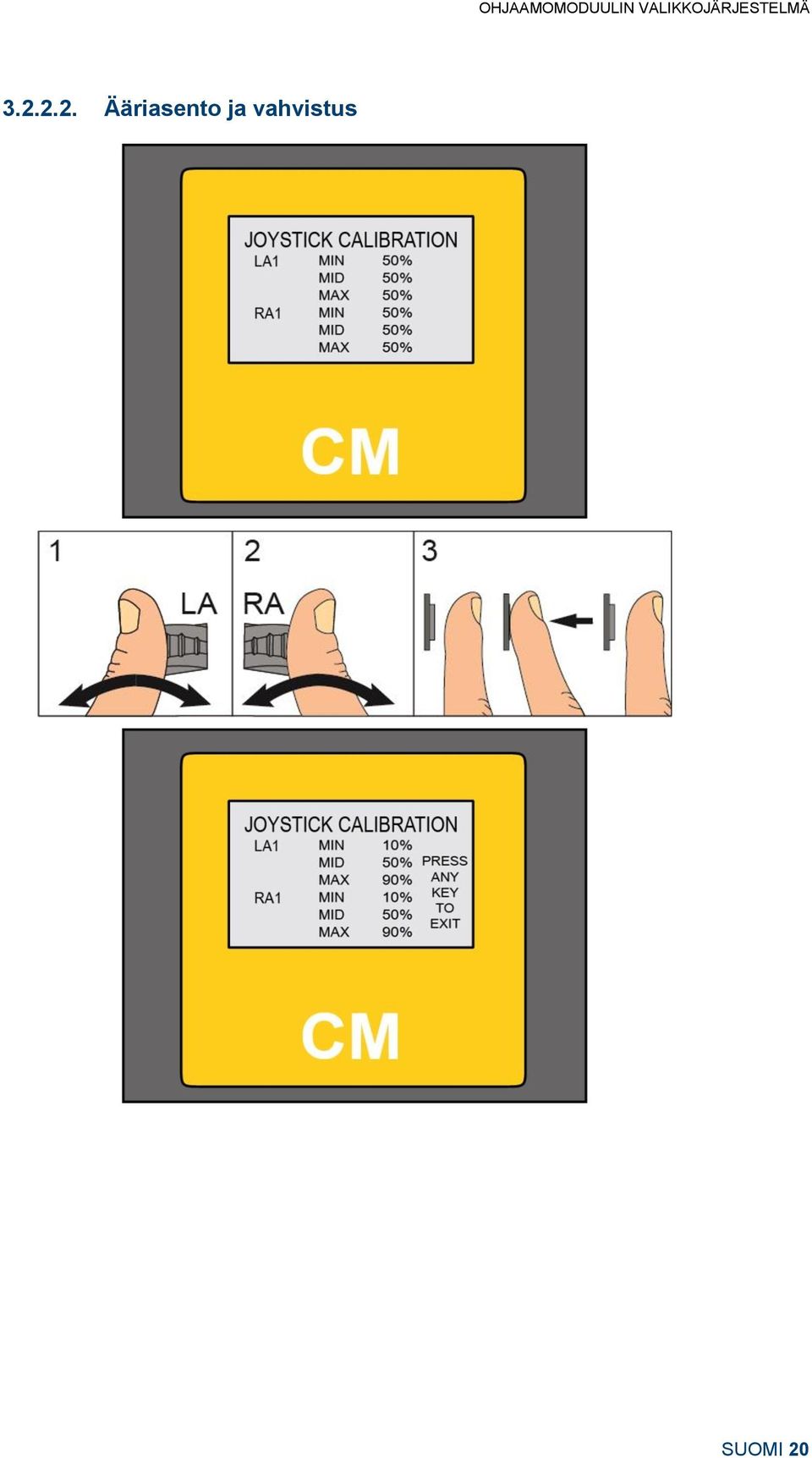

20 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Ääriasento ja vahvistus SUOMI 20

21 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ System Backup Nro TM to CM TM to CM Valves Kopioi parametreja rototilt-moduulista ohjaamomoduuliin Kopioi parametreja ohjaamomoduulista rototilt-moduuliin Kopioi kalibroituja virtoja rototilt-moduulista ohjaamomoduuliin SUOMI 21

22 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Tool Select tool SUOMI 22

23 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Edit selected Rotation SUOMI 23

24 JÄRJESTELMÄN KALIBROINTI 4. JÄRJESTELMÄN KALIBROINTI VAROITUS! Asennus- ja kalibrointityöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. Microprop DC2 kalibroidaan tietokoneella ja MicroConf DC2 -ohjelmalla. Järjestelmään voidaan kytkeä Android-matkapuhelin. Lataa Android-sovellus Microprop DC2 Android marketista. SUOMI 24

25 MUISTIINPANOJA 5. MUISTIINPANOJA SUOMI 25

26 MUISTIINPANOJA SUOMI 26

27 MUISTIINPANOJA SUOMI 27

28 MICROPROP AB Formvägen 16, SE Umeå Ruotsi
