1 TYÖLAITTEET RT300 AVOHARJAN KÄYTTÖOHJE Mateko Oy Punasillantie Muurame PUH FAX

2 EY-Vaatimustenmukaisuusvakuutus koneesta Lapinlahden levypalvelu Oy vakuuttaa, että markkinoille saatettu kone täyttää direktiivin 2006/42/EY ja standardit SFS-EN ISO ja SFS-ISO Försäkran om överensstämmelse Lapinlahden levypalvelu Oy försäkrar härmed till marknader tillförda maskin uppfyller maskindirektivet 2006/42/EY och standard SFS-EN ISO och SFS-ISO Certificate of conformity for a machine Lapinlahden levypalvelu Oy certifies that the following machine, which has been brought into the market, conforms to directives 2006/42/EY and standards SFS-EN ISO and SFS-ISO Tuote / Produkt / Product Avoharja Valmistusnumero / Tillverkningsnummer / Serial number Valmistaja / Tillverkare / Manufacturer: Lapinlahden levypalvelu Oy Osoite / Adress / Address: Levytie 4, FIN Iisalmi Puhelin / Telephone: +358 (0) Paikka / Ort / Place Aika / Datum / Date Allekirjoitus / Underskrift / Signature Nimenselvennys / Namnförtydligande / Clarification of signature Sivu 2

3 KÄYTTÄJÄLLE Tämä kirja on tarkoitettu tueksi ja oppaaksi avoharjan käyttäjälle. Seuraavilla sivuilla pyrimme antamaan mahdollisimman yksityiskohtaiset tiedot avoharjan oikeasta käsittelystä ja huollosta. Ne luovat perustan avoharjan tehokkaalle ja taloudelliselle käytölle. Kehotamme Sinua lukemaan tämän kirjan huolellisesti. Tee huoltotoimenpiteet annetun määräaikaishuolto-ohjelman mukaan ja tee päivittäinen huolto rutiinityöksi itsellesi. Tämä kaikki on sekä Sinun että avoharjan ja työkoneen parhaaksi. Tässä kirjassa ei ole käsitelty sellaisia laajahkoja huoltotoimenpiteitä, jotka vaativat erikoistyövälineitä tai tarkkoja mitta-arvoja. Tällaisia palveluja tarvitessasi käänny luottamuksella koulutetun huoltohenkilökunnan puoleen. He ovat valmiit palvelemaan Sinua. Työkoneesi ja avoharjan edun mukaista on myös se, että käytät ainoastaan alkuperäisiä varaosia. Varaosat voit tilata Mateko varaosapisteistä. Sivu 3

4 SISÄLLYSLUETTELO SISÄLLYSLUETTELO... 4 TURVALLISUUSOHJEET... 5 RAKENNE... 7 TEKNISET TIEDOT... 8 KÄYTTÖOHJEET... 9 HUOLTO... 9 HUOLTO PÄIVITTÄIN HUOLTO VIIKOITTAIN HUOLTO 500 TUNNIN VÄLEIN VUOSIHUOLTO RASVAUSKOHTEET KIRISTETTÄVÄT RUUVIT Sivu 4

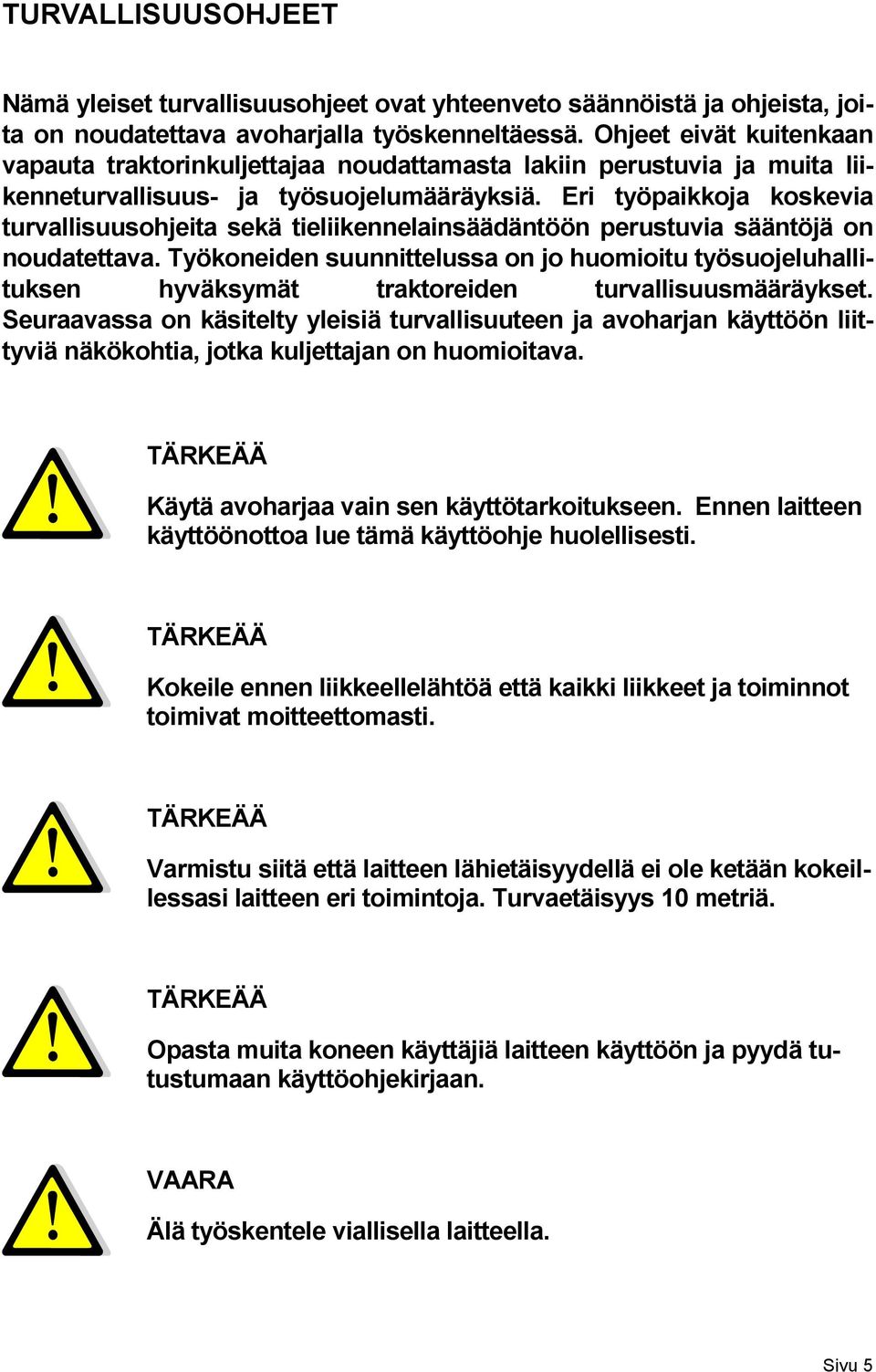

5 TURVALLISUUSOHJEET Nämä yleiset turvallisuusohjeet ovat yhteenveto säännöistä ja ohjeista, joita on noudatettava avoharjalla työskenneltäessä. Ohjeet eivät kuitenkaan vapauta traktorinkuljettajaa noudattamasta lakiin perustuvia ja muita liikenneturvallisuus- ja työsuojelumääräyksiä. Eri työpaikkoja koskevia turvallisuusohjeita sekä tieliikennelainsäädäntöön perustuvia sääntöjä on noudatettava. Työkoneiden suunnittelussa on jo huomioitu työsuojeluhallituksen hyväksymät traktoreiden turvallisuusmääräykset. Seuraavassa on käsitelty yleisiä turvallisuuteen ja avoharjan käyttöön liittyviä näkökohtia, jotka kuljettajan on huomioitava. TÄRKEÄÄ K ä y t ä avoharjaa vain sen käyttötarkoitukseen. Ennen laitteen käyttöönottoa lue tämä käyttöohje huolellisesti. TÄRKEÄÄ Kokeile ennen liikkeellelähtöä että kaikki liikkeet ja toiminnot toimivat moitteettomasti. TÄRKEÄÄ Varmistu siitä että laitteen lähietäisyydellä ei ole ketään kokeillessasi laitteen eri toimintoja. Turvaetäisyys 10 metriä. TÄRKEÄÄ Opasta muita koneen käyttäjiä laitteen käyttöön ja pyydä tutustumaan käyttöohjekirjaan. V A AR A Älä työskentele viallisella laitteella. Sivu 5

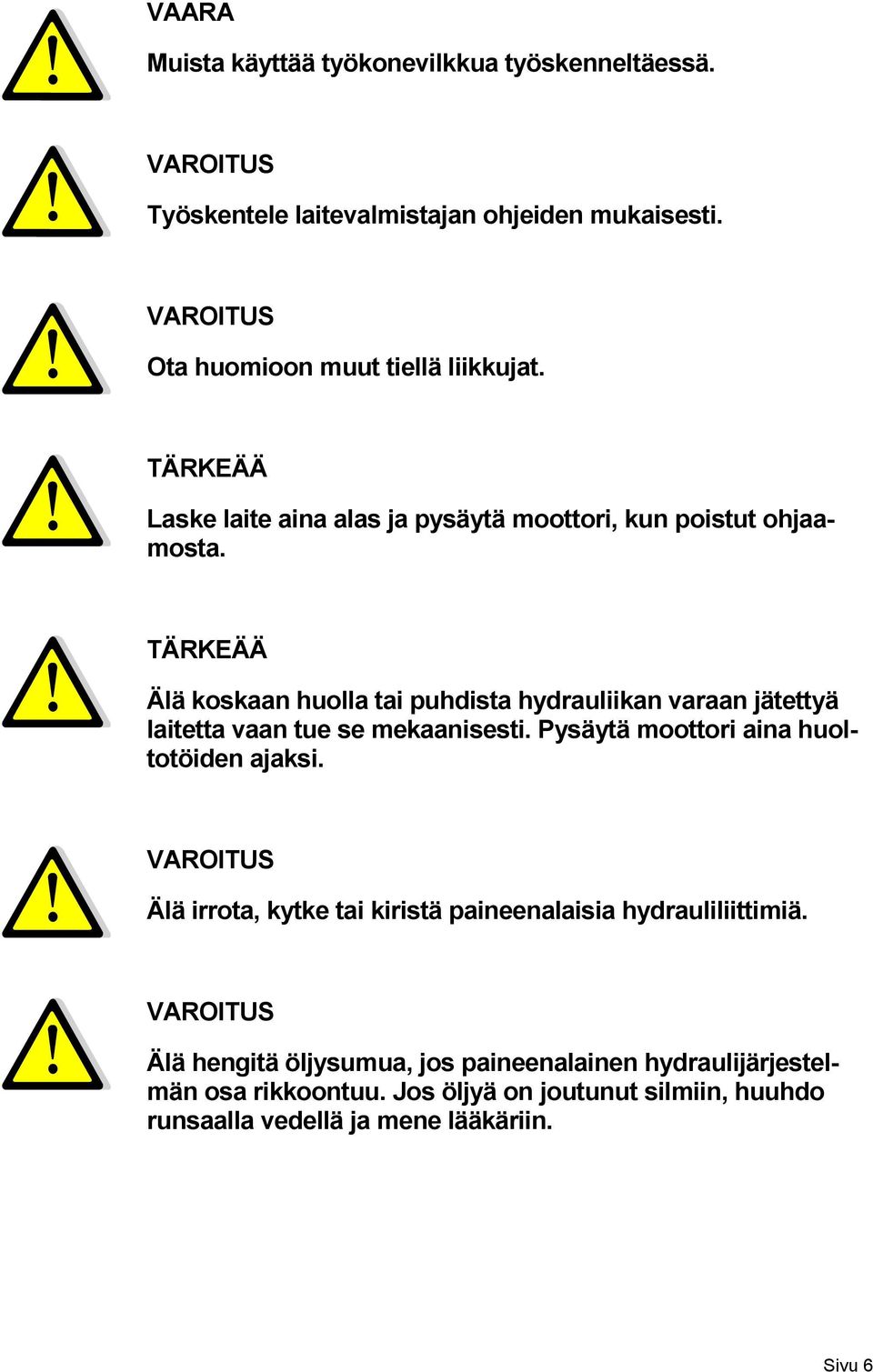

6 V A AR A Muista käyttää työkonevilkkua työskenneltäessä. VAROITUS Työskentele laitevalmistajan ohjeiden mukaisesti. VAROITUS Ota huomioon muut tiellä liikkujat. TÄRKEÄÄ Laske laite aina alas ja pysäytä moottori, kun poistut ohjaamosta. TÄRKEÄÄ Älä koskaan huolla tai puhdista hydrauliikan varaan jätettyä laitetta vaan tue se mekaanisesti. Pysäytä moottori aina huoltotöiden ajaksi. VAROITUS Älä irrota, kytke tai kiristä paineenalaisia hydrauliliittimiä. VAROITUS Älä hengitä öljysumua, jos paineenalainen hydraulijärjestelmän osa rikkoontuu. Jos öljyä on joutunut silmiin, huuhdo runsaalla vedellä ja mene lääkäriin. Sivu 6

7 RAKENNE 1. Harjalamelli 2. Harjan runko 3. Tukijalka 4. Kiinnitysrunko 5. Iskunvaimennin 6. Rajoitin ketju 7. Kääntösylinteri 8. Hydraulimoottori 9. Ketjukotelo Sivu 7

8 TEKNISET TIEDOT - Vapaa kellunta - Kääntökulma +/ Kallistuskulma 12 - Harjalamellin halkaisija 900mm - Varustettu kahdella hydraulimoottorilla Malli Työleve ys (cm) Paino (kg) RT Sivu 8

9 KÄYTTÖOHJEET Ennen käyttöä varmista, että laitteen kytkentä peruskoneeseen on kunnossa ja lukitukset kiinni. Tee koekäyttö ja varmista että laite toimii. Jos hydraulijärjestelmä on uusi tai sitä on korjattu, ole erityisen varovainen, sillä ilma järjestelmässä saattaa aiheuttaa äkkinäisiä liikkeitä. Kun käytät laitetta, varmista että voit koko ajan nähdä, ettei ketään ole vaara-alueella. Kun irrotat laitteen, kiinnitä hydrauliikan pikaliitimiin aina suojat paikoilleen. Jos joudut jättämään laitteen ulkovarastoon, jätä laite mahdollisimman tasaiselle alustalle kytkennän helpottamiseksi. Käytä tarvittaessa esimerkiksi tukevia lankkuja tukijalkojen alla lisäkorokkeena. HUOLTO Avoharjan käyttövarmuuden yksi tärkeimmistä edellytyksistä on oikein ja oikeaan aikaan suoritettu huolto. Huoltokustannukset ovat pienet verrattuina laiminlyönneistä aiheutuneiden vikojen korjauskustannuksiin. Tärkein huolto on se, mitä käyttäjänä itse annat avoharjalle. Tähän huoltoon kuuluu kaikki voitelut sekä tarkastukset ja säädöt. Sivu 9

10 HUOLTO PÄIVITTÄIN - Tarkista liikkeiden toimivuus - Puhdista laite työpäivän päätteeksi HUOLTO VIIKOITTAIN - Rasvaa hydraulimoottorin ja harjan välinen rullaketju 40 tunnin välein, kiristä tarvittaessa. ÄLÄ KIRISTÄ LIIKAA! - Rasvaa harjan laakerit - Rasvaa kääntöpuomin nivelet ja sylinterin tapit - Tarkista hydrauliikkaliitimien tiiveys HUOLTO 500 TUNNIN VÄLEIN - Tarkista tappien kunto - Tarkista ruuvien kireys VUOSIHUOLTO Kaikki edellä mainitut asiat. Rasvaa rasvauskohteet aina kun jätät koneen seisomaan varastoon. HUOMAA: Huoltoja suoritettaessa on noudatettava huoltojaksotusta eli on suoritettava myös aikaisempien huoltojaksojen toimenpiteet HUOM! Ruuvien kireys tulee tarkistaa myös ensimmäisen käyttökerran jälkeen. Sivu 10

11 RASVAUSKOHTEET Puhdista nipan pää ennen rasvausta. Paina rasvaa kunnes ulospursuava rasva on puhdasta. Pyyhi ulospursunut rasva pois. Sivu 11

12 KIRISTETTÄVÄT RUUVIT Kiristä kaikki ruuvit ja mutterit ensimmäisen 10 käyttötunnin jälkeen ja tästä eteenpäin 500 tunnin välein. Sivu 12
