1 7781. PUMPPUKÄRRY VAAKALLA CS PW 20 T KÄYTTÖOHJEET Toimitettavan vaakapumppukärryn ulkonäkö saattaa poiketa yllä olevasta kuvasta. Työkuorma kg 2000 Virtalähde 6 x D-paristot 1,5V taikka 12V akku. Latausjännite 110/220V Käyttölämpötila -10C + 40C Min/max piikkien 88/203 korkeus mm Punnitustarkkuus ± 1 kg 2000 kg:ssa Leveys mm 568 Piikkienpituus mm 1140 Rev

Työkuorma kg 2000 Virtalähde 6 x D-paristot 1,5V taikka 12V akku.

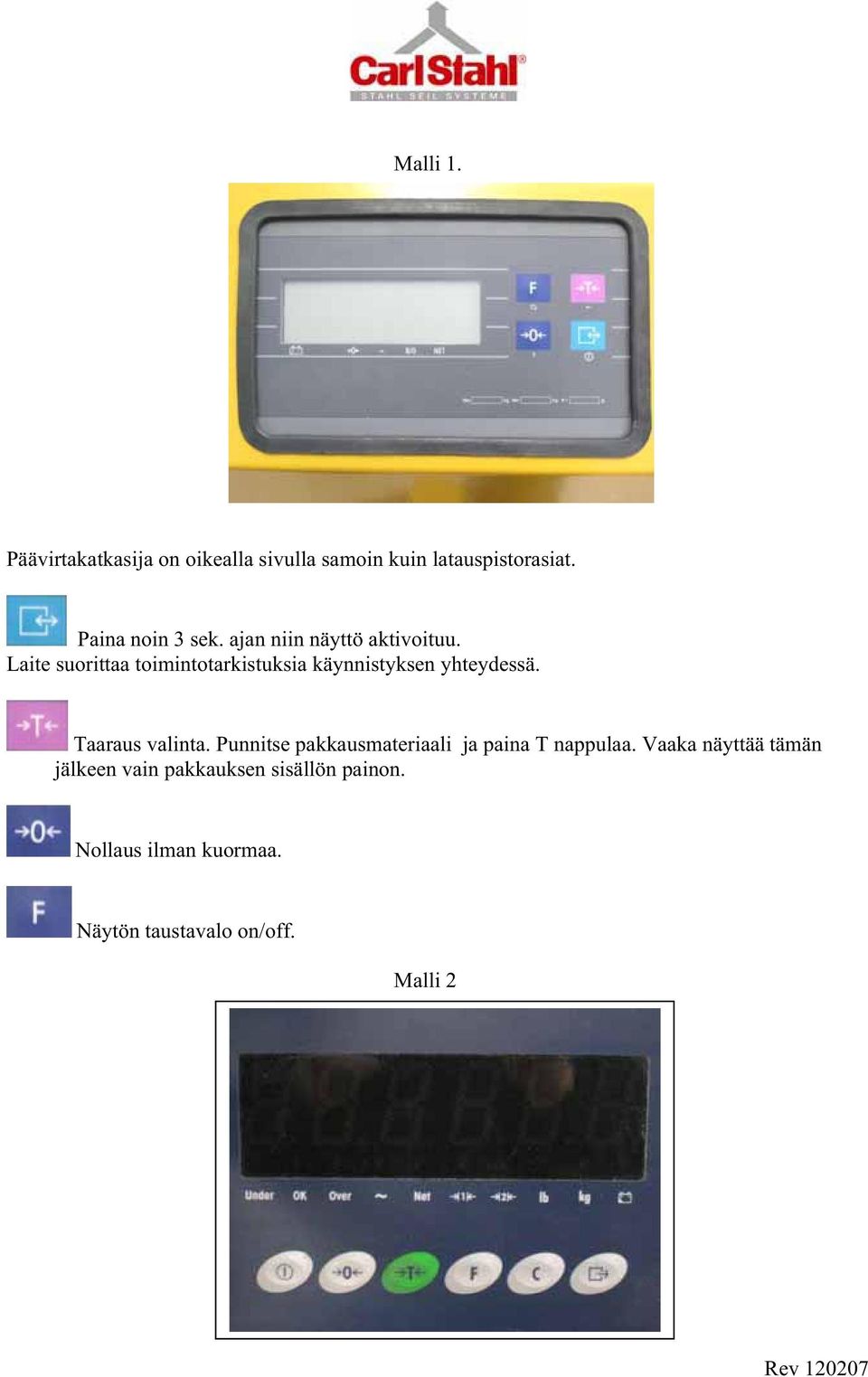

2 Malli 1. Päävirtakatkasija on oikealla sivulla samoin kuin latauspistorasiat. Paina noin 3 sek. ajan niin näyttö aktivoituu. Laite suorittaa toimintotarkistuksia käynnistyksen yhteydessä. Taaraus valinta. Punnitse pakkausmateriaali ja paina T nappulaa. Vaaka näyttää tämän jälkeen vain pakkauksen sisällön painon. Nollaus ilman kuormaa. Näytön taustavalo on/off. Malli 2 Rev

Taaraus valinta. Punnitse pakkausmateriaali ja paina T nappulaa.

3 Virta on/off Nollaus ilman kuormaa. Taaraus valinta. Punnitse pakkausmateriaali ja paina T nappia. Vaaka näyttää tämän jälkeen vain pakkauksen sisällön painon. Näyttää hetken aikaa kahden desimaalin tarkkuutta Palauttaa näytön 1 desimaalin tarkkuuteen Tulostin optio A. Veto ja nostoaisan käyttö Vetoaisan yläosassa on käyttökahva. 1. Laskuasento: Kahvasta vedetään ylöspäin, palautuu vapaa-asentoon kun ote irrotetaan. 2. Vapaa asento: Kahva keskiasennossa 3. Nostoasento: Kahva alhaalla Mikäli käyttökahva ei toimi moitteettomasti tapahtuu sen säätö seuraavasti: A1.1 Mikäli pumppukärryn piikit nousevat pumpattaessa vapaa-asennossa, säädä säätöruuvia (104) säätöpultissa taikka säätöruuvia (318) myötäpäivään. A1.2 Mikäli vapaa-asennossa piikit laskevat pumpattaessa, säädä säätöruuveja (104) ja (318) vastapäivään. A1.3. Mikäli piikit eivät laskeudu laskuasennossa. korjaa säätöruuvi (104) ja tarvittaessa säätöruuvia (318) myötäpäivään tarvittavasti. Tarkista tämän jälkeen vapaa-asennon toiminta kohtien 1 ja 2 mukaan. A1.4 Mikäli piikit eivät nouse nostoasennossa, säädä säätöruuveja (104) ja (318) vastapäivään tarvittavasti. Tarkista tämän jälkeen vapaa-asento ja laskuasento kohtien 1,2,3 mukaisesti. B. Huoltotoimenpiteet B1.1. Tarkista öljyn määrä joka kuuden kuukausi. Käytettävä hydrauliikkaöljy ISO VG32 viskositeetti32cst 40C. Volyymi noin 0,4l. Rev

2. Vapaa asento: Kahva keskiasennossa 3. Nostoasento: Kahva alhaalla Mikäli käyttökahva ei toimi moitteettomasti tapahtuu sen säätö seuraavasti: A1.

4 B1.2 Mikäli järjestelmässä on ilmaa voi seurauksena olla, että piikit eivät nouse. Ilman poisto tapahtuu laittamalla käyttökahva laskuasentoon ja pumpataan useita kertoja nostoaisaa. B1.3 Tarkista päivittäin pyörät ja akselit ettei niissä ole paperia tai muita roskia. Säilytä pumppukärryä kuormaamattomana ja piikit alas laskettuna. B1.4 Kaikki laakerit ja akselit on valmistuksessa rasvattu. Voitelunippoja pitää rasvata vain kerran vuodessa tai pesun jälkeen. B1.5 Akkujen vaihto. Jokaiseen malliin on vain niihin sopivat laturit, joita ei saa käyttää ristiin. Malli 1 tapahtuu akun vaihto avaamalla takaosassa oleva luukku. Malli 2 tapahtuu akkujen vaihto irrottamalla käyttöpaneeli pumppukärryn rungosta. C. Pumppukärryn oikea käyttö Tämä tuote on tarkoitettu käyttäväksi vain ammatti- tai liiketoiminnassa, ei kuluttajamyyntiin. Tuotteen käyttö kielletty henkilöltä, jolla ei riittävää kokemusta ja koulutusta nosto ja varastotöistä. Tutustu yhdessä esimiehesi ja työpaikkasi turvallisuusvastaavan kansassa turvallisiin työskentelytapoihin. Tässä käyttöohjeessa ei ole erikseen kerrattu nosto- ja varastotöihin liittyviä yleisiä ohjeita ja vaaratilanteita. Jos et tunne näitä käytäntöjä, suosituksia ja määräyksiä, on tämän tuotteen käyttö kielletty. D. Ongelmanratkaisu Nr. Ongelma Syy Toimenpide 1 Piikit eivät nouse Riittämätön öljymäärä Täyty öljy max. korkeuteen 2 Piikit eivät nouse ylös Ei hydrauliikkaöljyä Öljy on likaista Mutteri 104 tai 318 pitävät venttiilin auki Täytä öljy Vaihda öljy Säädä mutterit 104 ja Piikit eivät laskeudu Sylinteri 328 tai pumppuyksikkö on epäkunnossa sivukuorman tai ylikuorman seurauksena 4 Öljyvuotoa Tiivisteet kuluneet tai vahingoittuneet 5 Piikit laskeutuvat ilman että laskuventtiili on toiminnassa Öljyn likaisuus estää laskuventtiilin sulkeutumisen Osa hydrauliikka systeemistä on rikki tai kulunut Ilmaa hydrauliikkajärjestelmässä Tiivisteen kuluneet tai vahingoittuneet Mutteri 104 tai 318 eivät ole oikeassa asennossa. Vaihda sylinteri 328 tai pumppuyksikkö Säädä mutterit 104 ja 318 Vaihda uudet Vaihda öljy Vaihda epäkuntoiset osat Poista ilma Vaihdetaan uusiin Säädä mutterit 104 tai Näyttötaulu on pimeänä Liian alhainen jännite Lataa/vaihda akut. Vaakan kalibroinnin saa suorittaa vain alan ammattimies. Rev

4 Kaikki laakerit ja akselit on valmistuksessa rasvattu. Voitelunippoja pitää rasvata vain kerran vuodessa tai pesun jälkeen. B1.5 Akkujen vaihto.
