1 Konfiguraatiotyökalun päivitys Kuinka aloitan? Konfiguraatiotyökalu avataan niin kuin aiemminkin suoraan Tenstar clientin käyttöliittymästä, tai harjoituksen ollessa käynnissä. Kuinka aloitan konfiguraatiotyökalun käyttöliittymästä: 1. Kirjaudu sisään hallintaoikeuksilla. 2. Valitse kone jota haluat säätää. 3. Valitse Siirry autotalliin.

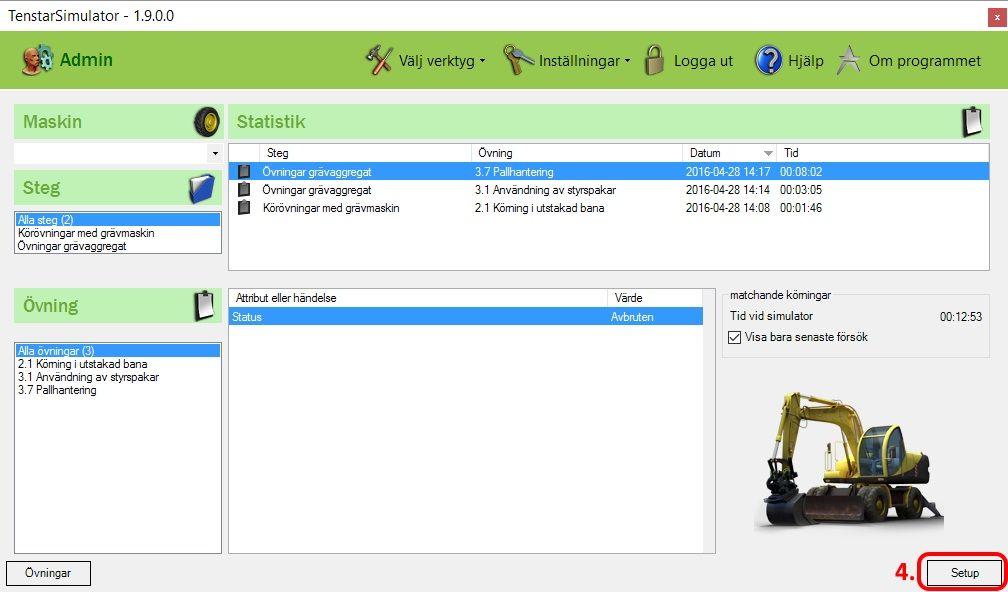

2 4. Paina Asennus painiketta päästäksesi konfiguraatiotyökaluun. Huomaa, että Asennus painike on näkyvissä ainoastaan hallintaoikeuksilla sisäänkirjautuneena, ei siis (oppilaan) käyttäjäoikeuksilla Nyt olet avannut konfiguraatiotyökalun valittuna olevalle koneelle tai ajoneuvolle. Yläreunasta voit valita Asetukset, Ohjaimet, Koneen asetukset tai Liikealusta välilehden.

3 Kuinka avaan konfiguraatiotyökalun kesken harjoituksen? Harjoituksen aikana voit milloin tahansa painaa näppäimistön F5 painiketta avataksesi työkalun. Tällöin pääset vain Ohjaimet välilehdelle, et pääse Asetukset tai Koneasetukset välilehdille harjoituksen ollessa käynnissä. Jos käytössäsi on Logitech K400 näppäimistö, täytyy sinun painaa sinistä Fn-painiketta samalla kun painat F5-painiketta. Jos olet sisäänkirjautuneena hallintaoikeuksilla voit muuttaa ohjainten asetuksia, mutta jos olet kirjautuneena (oppilas)käyttäjäoikeuksilla, voit vain nähdä ohjainten asetukset, mutta et muuttaa niitä.

4 Mitä uutta? Asetukset -välilehti Asetukset välilehdellä on vain muutama asia muuttunut entisestä. Toimintojen järjestystä on muutettu, jotta yleisnäkymää on saatu paremmaksi. Mutta itse toiminnot ovat samat kuin aiemmin.

5 Ohjaimet -välilehti Jokaista konetta varten asentuvat ohjainten toiminnot nyt automaattisesti sen mukaan, mitä ohjaimia simulaattoriin on asennettuna. Huomaa, että tämän päivityksen ensimmäisen kerran tehtyäsi sinun sattaa tarvita tehdä tiettyjä ohjainsäätöjä. Päivityksen johdosta tietyissä koneissa tai koneen toiminnoissa voi tapahtua muutoksia entisiin asetuksiin verrattuna. Jos haluat muuttaa toimintoja sellaisiksi kuin ne olivat ennen päivitystä, voit edelleen muuttaa asetuksia, niin kuin ennenkin. Tämän jälkeen sinun ei tarvitse säätöihin koskea, ellet niitä halua muuttaa. Koneet, joihin konfiguraatiotyökalun päivitys aiheuttaa muutoksia ovat: Traktori - Kaikki ohjaimet muuttuvat Tenstar-vakion mukaisiksi Leikkuupuimuri - Kaikki ohjaimet muuttuvat Tenstar-vakion mukaisiksi Vastapainotrukki - Kaikki ohjaimet muuttuvat Tenstar-vakion mukaisiksi Dumpperi - Kaikki ohjaimet muuttuvat Tenstar-vakion mukaisiksi Tiehöylä Ohjaa oikealle/vasemmalle (joystickillä) muuttuu Tenstar-vakion mukaiseksi Vasen sylinteri ylös/alas muuttuu Tenstar-vakion mukaiseksi Käännä renkaita vasemmalle/oikealle muuttuu Tenstar-vakion mukaiseksi Kaasu- ja jarrupoljin muuttuvat Tenstar-vakion mukaisiksi Käännä oikealle/vasemmalle (nivel) muuttuu Tenstar-vakion mukaiseksi Vaihteen vaihtaminen eteen/taakse muuttuu Tenstar-vakion mukaiseksi Torninosturi Muuta kameran zoomausta muuttuu Tenstar-vakion mukaiseksi Viestintä muuttuu Tenstar-vakion mukaiseksi Keinujarru muuttuu Tenstar-vakion mukaiseksi Tela-alustainen kaivinkone Laser päälle/pois muuttuu Tenstar-vakion mukaiseksi Pyöräalustainen kaivinkone Ohjekamera päälle/pois muuttuu Tenstar-vakion mukaiseksi Jos simulaattoriin asennetaan uusia ohjaimia tai vaihdetaan siinä olevia ohjaimia, asentaa konfiguraatiotyökalu automaattisesti ohjainten toiminnot Tenstar-vakion mukaisiksi. Kaikille Tenstarin tulevaisuudessa mahdollisesti kehittämille uusille toiminnoille asentaa konfiguraatiotyökalu automaattisesti ohjaimet tai näppäimistön näppäimet (mikäli kaikki saatavilla olevat ohjaimet ja/tai näppäimet eivät ole jo käytössä). Käytännössä konfiguraatiotyökalun merkitys tulee esiin, jos simulaattorista poistetaan joystick tai esim. ratti, ja sitten se laitetaan takaisin. Takaisin laitettulle ohjaimille määriteltäviä toimintoja ei tarvitse erikseen asentaa, vaan ne asentuvat automaattisesti. Suurin osa valmiista ohjainmalleista häviää tämän päivityksen johdosta. Voit kuitenkin edelleen luoda toiveidesi mukaisia omia ohjainmalleja.

6 Koneiden toiminnot on nyt jaettu ryhmiin Toiminnot Tässä ryhmässä on toiminnot, joilla hallitaan itse konetta. Esimerkkeinä kaivinkoneen puomin liikuttaminen tai moottorin käynnistäminen tai sammuttaminen. Muut Tässä ryhmässä on toimintoja, jotka eivät ole koneen hallinnan kannalta välttämättömiä, mutta jotka auttavat simulaattorin käytössä. Esimerkkeinä kameran kuvakulman muuttaminen, visuaalisten apuvälineiden käyttö, tai navigointi valikosta toiseen. Ryhmiä käytetään ennen tulostamista, valittaessa toimintoja, joista halutaan tulostaa ohjeita. Tulosteeseen voidaan valita jompikumpi ryhmä, tai molemmat. Toimintojen värikoodit Kaikilla eri toiminnoilla, jotka löytyvät Ohjaimet välilehdeltä ryhmiteltyinä sarakkeeseen kunkin ohjainlaitteen alapuolelle, on nyt värikoodi joka osoittaa toiminnan tilan. Musta Nämä toiminnot on määritelty Tenstar vakioasetusten mukaisesti ohjaimille tai näppäimille, ja ne toimivat normaalisti. Sininen Nämä toiminnot ovat aktiivisia, mutta ne on määritelty hallintaoikeudet omaavan käyttäjän toimesta, nämä toiminnot eivät ole Tenstar vakioasetusten mukaisia Punainen Nämä toiminnot eivät ole aktivoituina, ja hallintaoikeuden omaavan käyttäjän tulee määritellä ne jotta ne aktivoituvat käytettäviksi. Määrittämättömät toiminnot: Kaikki ne toiminnot, joille ei ole määritelty ohjainta tai näppäintä, ovat Ohjaimet välilehden vasemassa reunassa Määrittämättömät toiminnot sarakkeessa. Nämä ovat yleensä avustavia toimintoja, jotka eivät ole koneen käytön kannalta välttämättömiä. Tällainen toiminto voi olla esimerkiksi käytettävänä kosketusnäytöllä, tai tälle toiminnolle vaihtoehtoinen toiminto on määriteltynä jollekin ohjaimelle tai näppäimelle. Halutessasi käyttää näitä toimintoja, tulee niille määrittää ohjain tai näppäin.

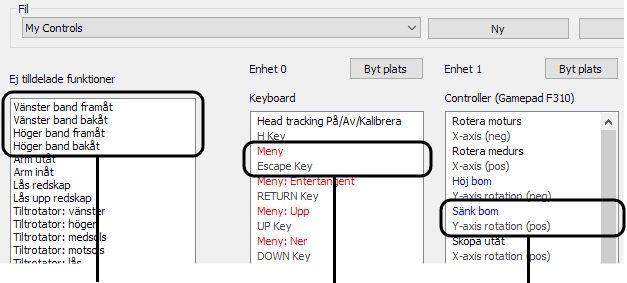

7 Nämä toiminnot eivät ole aktiivisina, ja niille tulee määritellä ohjain tai näppäin jos ne halutaan käyttöön. Tämä toiminto ei ole aktiivinen, mutta se asentuu näppäimistön Esc- näppäimeen, jos se aktivoidaan. Tämä toiminto on aktiivinen ja on asennettu käyttäjän toimesta.. Määritä, aktivoi ja poista käytöstä toimintoja Valitse se/ne toiminnot joiden tilaa haluat muuttaa. Voit valita samanaikaisesti useita toimintoja käyttämällä Ctrl-näppäintä ja klikkaamalla toimintoja. Voit valita samanaikaisesti vain samanvärisiä toimintoja. Mustan toiminnon valitseminen Kun olet valinnut mustan vakiotoiminnon, voit klikata Poista käytöstä poistaaksesi kyseisen toiminnon käytöstä, tällöin toiminto muuttuu punaiseksi. Voit myös klikata Määritä painiketta vaihtaaksesi näppäintä, ohjainta tai akselia, joka on määritelty tälle toiminnolle, tällöin toiminto muuttuu siniseksi. Kun käytät Määritä painiketta, sinua pyydetään painamaan näppäintä tai liikuttamaan ohjainta (haluamaasi suuntaan), johon haluat määrittää kyseisen toiminnon.

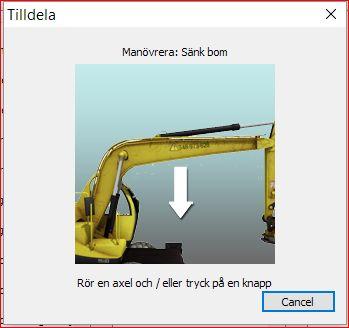

8 Sinisen toiminnon valitseminen Kun olet valinnut sinisen toiminnon, voit klikata Palauta, jolloin toiminto palautuu Tenstar vakioasetusten mukaiseksi (ja muuttuu mustaksi), tai Määritä, jolloin ruudulle ilmestyy kuva jossa sinua pyydetään liikuttamaan ohjainta/painamaan painiketta johon haluat toiminnon siirtyvän, toiminto säilyy sinisenä mutta on nyt siirtynyt uuteen näppäimeen tai ohjaimeen/ ohjainliikkeeseen. Punaisen toiminnon valitseminen Kun valitset punaisen toiminnon, voit ainoastaan aktivoida toiminnon uudelleen Ota käyttöön -painikkeella, tällöin toiminto siirtyy vakioasetusten mukaiseen näppäimeen tai ohjaimeen/ohjainliikkeeseen, ja muuttuu mustaksi. Jos haluat tämän jälkeen siirtää toiminnon toiseen näppäimeen tai ohjaimeen/ohjainliikkeeseen, voit valita toiminnon uudelleen ja klikata Määritä. DeadZone tai klappi/väljyys/välys Ns. deadzone tai klappi ohjaimessa tai ratissa asentuu automaattisesti konfiguraatiotyökalun toimesta. Voit nähdä toiminnon ko. arvon Ohjaimet -välilehdeltä, mutta et voi muuttaa sitä. Jos koet että ohjain tai ratti antaa signaalia ilman että sitä liikutetaan, ota yhteyttä käytön tukeen.

9 Tulosta ohjaimista PDF-ohje Voit nyt tulostaa ohjainten toiminnnasta ohjainkartan, painike löytyy Ohjaimet välilehden oikeasta yläkulmasta. Painettuasi tätä Tulostusvärit (väärä suomennos) painiketta voit esiin tulleesta ikkunasta valita mistä toiminnoista haluat ohjeen tulostuvan PDF-tiedostolle. Rastita se/ne ryhmä(t) jotka haluat tulostaa, ja klikkaa OK. Näytölle ilmestyy PDF-tiedosto, jonka voit myös tallentaa esim. muistitikulle käyttämällä istuimen takaa löytyvää USB-liitäntää.

10 Esimerkki ohjaintulosteesta Plus (+) tietyn toiminnon edessä tarkoittaa että tätä toimintoa käytetään painamalla painiketta ja liikuttamalla samanaikaisesti ohjainta.
