RVL482. Lämmityksen säädin. Sisältää käyttöveden lämmitystoiminnon
|
|
- Ritva Melasniemi
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 2 542 Lämmityksen säädin Sisältää käyttöveden lämmitystoiminnon RVL482 Monitoiminen, kommunikoiva lämmityksen säädin asuin- ja muihin rakennuksiin. Sopii lämmityspiirin säätöön, jossa käytetään kattilan lämpötilan säätöä tai esisäätöä. Sopii moduloivien tai kaksiportaisten polttimien yhteyteen. Käyttöveden lämmityksen ohjaus. 21 valmiiksi ohjelmoitua laitostyyppiä. Käyttöjännite 230 VAC. Käyttö Rakennustyypit: Kerros- ja rivitalot Omakotitalot Liike- ja teollisuusrakennukset Laitostyypit: Lämmitysryhmät ja käyttöveden valmistus, joissa on oma lämmöntuotanto Yhdistelmälaitokset, joissa on lämmöntuotanto, useita lämmitysryhmiä sekä keskitetty tai hajautettu käyttöveden lämmitys Lämmitysjärjestelmätyypit: Radiaattori-, konvektori-, lattia-, katto- ja säteilylämmitysjärjestelmät Toiminnot Lämmitysryhmien säätö Menoveden lämpötilan ulkoilmaohjattu säätö lämmitysryhmän venttiilin ohjauksen avulla Menoveden lämpötilan ulkoilmaohjattu säätö venttiilin ohjauksen avulla ja kattilan lämpötilan tarpeenmukainen säätö lämmitysryhmän polttimen ohjauksen avulla Menoveden lämpötilan ulkoilmaohjattu säätö venttiilin ohjauksen avulla ja kattilan lämpötilan tarpeenmukainen säätö lämmitysryhmän polttimen ohjauksen avulla; erillinen venttiili kattilan paluuveden lämpötilan minimirajoitusta varten CE12542fi Building Technologies
2 Esisäätö Käyttöveden lämmitys Käyttötavat Kattilan lämpötilan tarpeenmukainen säätö polttimen ohjauksen avulla; lämmöntarveviesti väylän kautta Kattilan lämpötilan tarpeenmukainen säätö polttimen ohjauksen avulla; lämmöntarveviesti väylän kautta; erillinen venttiili kattilan paluuveden lämpötilan minimirajoitusta varten Käyttöveden lämmitys latauspumpun ohjauksen avulla sekoitusventtiilin ohjauksen avulla lämmönvaihtimella ensiöpuolen paluuveden venttiilin ohjauksen avulla aurinkokeräimellä Kiertovesipumpun ja sähkövastuksen ohjaus Automaattikäyttö Automaattinen vaihtokytkentä ORMAALI ja ALEETU lämpötilan välillä viikko-ohjelman mukaisesti, automaattinen vaihtokytkentä lomakäyttöön, lämmityksen tarpeenmukainen ohjaus (SÄÄSTÖ-toiminto) Alennettu käyttö Jatkuva lämmitys ALEETU lämpötilan mukaan, SÄÄSTÖ-toiminto käytössä Mukavuuskäyttö Jatkuva lämmitys ORMAALI lämpötilan mukaan, ei SÄÄSTÖ-toimintoa Suojauskäyttö Automaattinen käyttöveden valmistus Käsikäyttö Ei säätöä, pumput toiminnassa Jäätymissuoja on toiminnassa kaikissa käyttötavoissa. Muut toiminnot Optimointitoiminnot Suojaustoiminnot Kaukokäyttö Käyttöönoton avustus Kommunikointitoiminnot Tilaukset Tilattaessa tulee ilmoittaa tyyppitunnus RVL482. Laitteen mukana toimitetaan käyttö- ja asennusohjeet. Anturit sekä mahdollisesti tarvittava huoneyksikkö, toimilaite ja venttiili on tilattava erikseen. Tuotedokumentaatio Dokumentti Dokumentin nro Osanumero Perusdokumentaatio P2542 Asennusohje, kielet: de, en, fr, nl, sv, fi, da, it, es G Käyttöohje, kielet: de, en, fr, nl, sv, fi, da, it, es B CE-vaatimustenmukaisuusvakuutus T2540 Ympäristövaikutusten arviointiselostus E2542 2/13
3 Laiteyhdistelmät Sopivat anturit ja huoneyksiköt Menoveden, paluuveden ja käyttöveden lämpötila: kaikki anturit, joissa ont LG-i mittauselementti, esim.: Lämpötilan pinta-anturi QAD22 Lämpötilan uppoanturit QAE212 ja QAP21.3 Keräimen lämpötila-anturi (aurinko) QAP21.2 Huonelämpötila: Huoneyksiköt QAW50 ja QAW70 Huonelämpötila-anturi QAA24 Ulkoanturi: Ulkoanturi QAC22 (LG-i mittauselementti) Ulkoanturi QAC32 (TC 575 -mittauselementti) Tuulianturi (yleisesti kaupan oleva, 0 10 VDC) Aurinkoanturi QLS60 Sopivat toimilaitteet Kaikki Siemensin kolmipisteohjaukseen tarkoitetut sähkömoottorikäyttöiset ja sähköhydrauliset toimilaitteet. Kommunikointi Huom! Säädin pystyy kommunikoimaan seuraavien kanssa: Kaikki Siemensin -tiedonsiirtotoiminnolla varustetut laitteet SYERGYR-keskusyksikkö OZW30 (ohjelmaversiosta 3.0 lähtien) Lämmityksen säädintä RVL482 ei voi käyttää RVL469-säätimen partnerilaitteena! 3/13

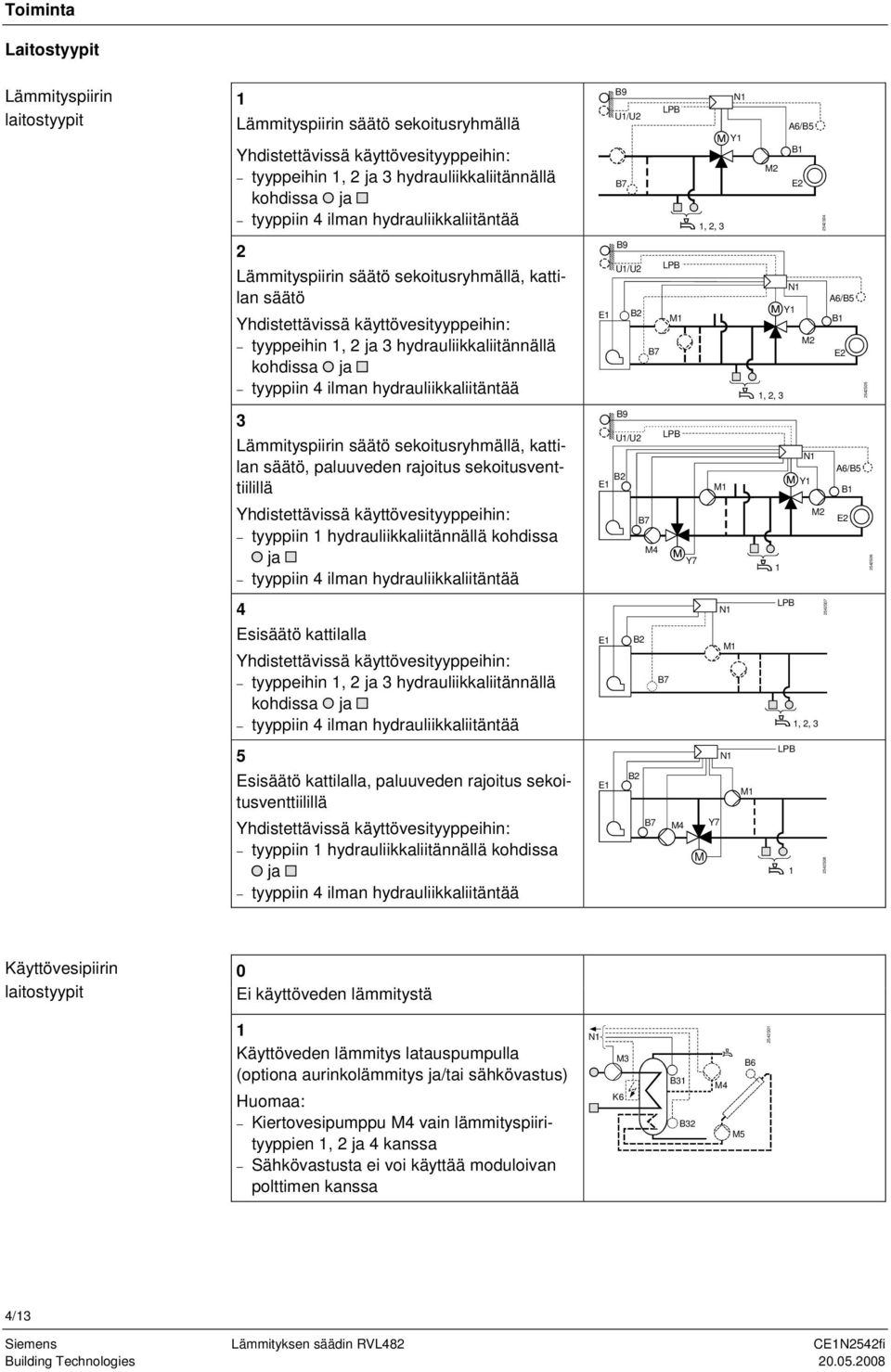

4 Toiminta Laitostyypit Lämmityspiirin laitostyypit 1 Lämmityspiirin säätö sekoitusryhmällä Yhdistettävissä käyttövesityyppeihin: tyyppeihin 1, 2 ja 3 hydrauliikkaliitännällä kohdissa ja tyyppiin 4 ilman hydrauliikkaliitäntää 2 Lämmityspiirin säätö sekoitusryhmällä, kattilan säätö Yhdistettävissä käyttövesityyppeihin: tyyppeihin 1, 2 ja 3 hydrauliikkaliitännällä kohdissa ja tyyppiin 4 ilman hydrauliikkaliitäntää 3 Lämmityspiirin säätö sekoitusryhmällä, kattilan säätö, paluuveden rajoitus sekoitusventtiilillä Yhdistettävissä käyttövesityyppeihin: tyyppiin 1 hydrauliikkaliitännällä kohdissa ja tyyppiin 4 ilman hydrauliikkaliitäntää 4 Esisäätö kattilalla Yhdistettävissä käyttövesityyppeihin: tyyppeihin 1, 2 ja 3 hydrauliikkaliitännällä kohdissa ja tyyppiin 4 ilman hydrauliikkaliitäntää 5 Esisäätö kattilalla, paluuveden rajoitus sekoitusventtiilillä Yhdistettävissä käyttövesityyppeihin: tyyppiin 1 hydrauliikkaliitännällä kohdissa ja tyyppiin 4 ilman hydrauliikkaliitäntää E1 B9 U1/U2 B7 B9 B2 E1 E1 E1 U1/U2 B9 B2 U1/U2 B7 B2 B2 B7 M4 M1 B7 Y7 1, 2, 3 B7 M4 Y7 M M1 M1 Y1 M1 M2 1, 2, 3 1 A6/B5 B1 E2 Y1 1 M2 2542S04 A6/B5 B1 E2 2542S05 A6/B5 Y1 B1 M2 E2 1, 2, S S S06 Käyttövesipiirin laitostyypit 0 Ei käyttöveden lämmitystä 1 Käyttöveden lämmitys latauspumpulla (optiona aurinkolämmitys ja/tai sähkövastus) Huomaa: Kiertovesipumppu M4 vain lämmityspiirityyppien 1, 2 ja 4 kanssa Sähkövastusta ei voi käyttää moduloivan polttimen kanssa M3 K6 B31 B32 M4 M5 2542S01 4/13
5 2 Käyttöveden lämmitys sekoitusryhmällä (optiona aurinkolämmitys ja/tai sähkövastus) Huomaa: Kiertovesipumppu M4 vain lämmityspiirityyppien 1, 2 ja 4 kanssa Sähkövastusta ei voi käyttää moduloivan polttimen kanssa Y7 B3 M3 K6 B31 B32 M4 M5 2542S02 3 Käyttöveden lämmitys lämmönvaihtimella Huomaa: Kiertovesipumppu M4 vain lämmityspiirityyppien 1, 2 ja 4 kanssa 4 Käyttöveden lämmitys sähkövastuksella (optiona aurinkolämmitys) Huomaa: Kiertovesipumppu M4 vain lämmityspiirityyppien 1, 2 ja 4 kanssa Sähkövastusta ei voi käyttää moduloivan polttimen kanssa K6 Y7 B31 B32 B3 M4 M5 M4 2542S S10 A6 Huoneyksikkö Väylä B1 Menoveden anturi K6 Sähkövastus B2 Kattilan anturi M1 Kiertovesi-/ohituspumppu B3 Käyttöveden menovesianturi M2 Lämmityspiirin pumppu B31 Varaajan anturi/termostaatti 1 M3 Käyttöveden latauspumppu B32 Varaajan anturi/termostaatti 2 M4 Kattilan pumppu / kiertovesipumppu B5 Huoneanturi M5 Keräimen pumppu Keräimen anturi RVL482-säädin B7 Paluuveden anturi U1 Aurinkoanturi B9 Ulkoanturi U2 Tuulianturi E1 Lämmöntuottaja (kattila) Y1 Lämmityspiirin sekoitusventtiili E2 Kuluttaja (huone) Y7 Käyttöveden sekoitus- tai 2-tieventtiili tai sekoitusventtiili kattilan paluuveden lämpötilan minimirajoitusta varten Toimintaperiaate Loppukäyttäjän asetukset RVL482-säätimeen on ohjelmoitu 5 laitostyyppiä lämmityspiirin säätöä ja esisäätöä varten sekä 4 laitostyyppiä käyttöveden lämmitystä varten. äiden yhdistelmistä voidaan konfiguroida 21 erilaista laitosta. Käyttöönoton yhteydessä on asetettava halutut laitostyypit lämmityspiirin säätöä / esisäätöä ja käyttöveden lämmitystä varten. Tämä aktivoi kaikki kyseistä laitostyyppiä varten tarvittavat toiminnot. Tehdasasetuksiksi on annettu käytännönläheiset arvot. Kaikki sellaiset toiminnot, joita ei tarvita konfiguroidussa laitostyypissä, estetään, eikä niitä näytetä. Ulkoilmaohjatussa säädössä menoveden lämpötilaa säädetään kulloisenkin ulkolämpötilan mukaan lämmityskäyrän perusteella. Sen perusasetus tehdään säätimen etupuolella olevalla asettelusauvalla tai ohjausrivillä. Huonelämpötilan korjaus tehdään kiertonupilla. Loppukäyttäjä voi lisäksi tehdä seuraavat määritykset: Huonelämpötilan asetusarvot ORMAALIA lämmitystä, ALEETTUA lämmitystä sekä jäätymissuojausta/lomakäyttöä varten Käyttöveden lämpötilan asetusarvot Kaksi itsenäistä viikko-ohjelmaa sekä maks. kahdeksan lomajaksoa vuotta kohti Käyttötapa Kellonaika ja päivämäärä 5/13
6 Lämpötilan mittaus Huonelämmitys Kolmipistesäätö Kattilan lämpötilan säätö Moniportainen poltin Moduloiva poltin Menoveden lämpötila: LG-i anturilla Ulkolämpötila: LG-i anturilla tai TC 575 -anturilla; RVL482 tunnistaa liitetyn anturin tyypin automaattisesti. Yhdistelmälaitoksissa voidaan lisäksi määritellä ulkolämpötilan lähde. Huonelämpötila: huonelämpötila-anturilla tai huoneyksiköllä tai molemmilla (keskiarvon laskenta) Huonelämpötila otetaan huomioon säädössä. Se voidaan mitata anturilla tai simuloida huonemallilla aseteltavan rakennuksen aikavakion avulla. Anturia käytettäessä vaikutus säätöön voidaan määritellä. Myös huonelämpötilan maksimirajoitus on aseteltavissa. Auringonsäteilyn ja/tai tuulen vaikutus voidaan mitata aurinko- ja/tai tuulianturilla ja ottaa huomioon säädössä. iiden vaikutukset ovat aseteltavissa. Yhdistelmälaitoksissa anturiarvot voidaan vastaanottaa ulkoisesti väylän kautta. Lämmitys kytkeytyy tarpeen mukaan päälle ja pois (SÄÄSTÖ-toiminto). Se kytkeytyy pois päältä, kun rakennukseen varastoitunut lämpö riittää ylläpitämään halutun huonelämpötilan. Tässä säädin ottaa huomioon ulkolämpötilan kehittymisen sekä rakennuksen lämmönvarastointikyvyn. Aseteltavissa on kaksi lämmitysrajaa: ORMAALIA lämmitystä ja ALEETTUA lämmitystä varten. Säätö on optimoitua: päällekytkentää, lämmitystä ja poiskytkentää ohjataan siten, että tiloissa on oleskeluaikoina aina haluttu lämpötila. Kunkin oleskelujakson päättyessä lämmitys (kiertovesipumppu) kytkeytyy pois päältä, kunnes saavutetaan tyhjilläänoloaikojen lämpötila (lämpötilan pikapudotus; poiskytkettävissä). Lämmityksen aikana huonelämpötilan asetusarvoa voidaan korottaa (pikalämmitys). Lämmitysajalle ja aikaistetulle poiskytkennälle voidaan asettaa maksimiraja-arvot. 3-pistesäätö toimii ulkoilmaohjattuna tai tarpeenmukaisena menoveden lämpötilan säätönä. P-suhdealue ja I-aika ovat aseteltavissa. Menoveden lämpötilaa säädetään toimilaitteen (venttiilin tai luistiventtiilin) jatkuvan ohjauksen avulla. Menoveden lämpötilaa varten voidaan asettaa minimi- ja maksimirajoitus sekä asetusarvon nousun maksimirajoitus (lämmityksen hidastus). Kattilan lämpötilaa säädetään tarpeen mukaan. Jos lämmöntarvetta ei ole, kattila joko kytketään pois päältä tai säädetään minimirajaarvon mukaan (valittavissa). Kattilan lämpötilan minimi- ja maksimirajoitus ovat aseteltavissa. Lämmöntuottajan osalta erotetaan toisistaan moniportaiset ja moduloivat polttimet. Lämmöntuottajan tyyppi voidaan valita. Jos käytetään moniportaista poltinta, kattilan lämpötilaa säädetään 2-pistesäädöllä. Kattilan lämpötilaa säädetään 1- tai 2-portaisen polttimen päälle- ja poiskytkennän avulla (suora polttimen ohjaus). 2-portainen toiminta vapautuu, kun 2. poltinportaan vapautusraja saavutetaan ja estyy, kun 2. poltinportaan palautusraja saavutetaan. ämä rajat ovat aseteltavissa. Jos käytetään moduloivaa poltinta, kattilan lämpötilaa säädetään jatkuvasti polttimen päälle- ja poiskytkentöjen sekä polttimen moduloivan toimilaitteen ohjauksen avulla (PID-säätö). P-suhdealue, I-aika ja ennakointiaika voidaan asettaa. Polttimen vapautus ja esto tapahtuu samalla tavalla kuin kaksiportaisen polttimen toisen portaan. 6/13
7 Paluuveden lämpötilan minimirajoitus Paluuveden lämpötilan maksimirajoitus Estotoiminnot Aikaohjelmat Käyttöveden lämmitys Kaukokäyttö Huomaa QAW70:n osalta Paluuveden lämpötilan minimirajoitus suojaa kattilaa savukaasun aiheuttamalta korroosiolta. Tämä toiminto voidaan toteuttaa RVL482:ssa kolmella eri tavalla: Kuluttajien menoveden lämpötilan asetusarvon alentaminen Ohituspumpun käyttö (vain laitostyypeissä 2 x ja 4 x) Oma venttiili kattilan paluuvedessä (vain laitostyypeissä 3 x ja 5 x) RVL482:ssa voidaan käyttää kahta erilaista paluuveden lämpötilan maksimirajoitusta: Laitostyypeissä 1 x: Rajoitus vaikuttaa lämmityspiirin menoveden asetusarvoon Laitostyypeissä 2 x ja 4 x: Rajoitus vaikuttaa kattilan asetusarvoon (sopii yhdistelmäkattiloihin) Kaikki asetukset voidaan lukita ohjelmallisesti asiaankuulumattoman muuttamisen estämiseksi. RVL482:ssa on 3 toisistaan riippumatonta viikko-ohjelmaa, joiden kytkennät järjestelmän laitteisiin voidaan valita. Jokaiseen viikko-ohjelmaan voidaan asettaa 3 päivittäistä päälläolojaksoa; kullekin viikonpäivälle voidaan määritellä erilaiset päälläolojaksot. Lämmityspiiri, käyttöveden lämmitys, kiertovesipumppu sekä monitoimirele voidaan liittää yksittäin johonkin kolmesta viikko-ohjelmasta. RVL482:ssa on vuosiohjelma, johon voidaan määritellä maks. 8 lomajaksoa; siinä on automaattinen kesä-/talviajan vaihtotoiminto. Käyttövettä voidaan lämmittää: Kattilalla Lämmönvaihtimella Esisäätimestä Aurinkokeräimellä. Tämä lämmitystapa indikoidaan näytöllä symbolilla. Sähkövastuksella (kesäkäyttö) Käyttöveden lämmitystä ohjataan lämmityspiiristä riippumatta. Lataus käyttöveden lämpötilan asetusarvoon (ORMAALI tai ALEETTU) voidaan määritellä tapahtuvaksi tarpeen mukaan: Oman viikko-ohjelman mukaan Lämmityspiirin säädön aikaohjelman mukaan (vapautus 1 h ennen lämmityspiiriä) Väylään liitettyjen ryhmäsäädinten aikaohjelmien mukaan Aina (24 h) Käyttöveden lämmityksessä on poiskytkettävissä oleva legionellabakteerin estotoiminto. Legionellanesto aktivoituu asetelluin välein valittuna ajankohtana ja valitun kestoisena. Käyttöveden lämpötilan mittaus tapahtuu: 1 tai 2 anturilla 1 tai 2 termostaatilla (ei mahdollista, jos käyttövesi lämmitetään aurinkolämmöllä) Käyttöveden lämmitykseen sisältyy myös kiertovesipumpun ja sähkövastuksen ohjaus. Legionellaneston vaikutus kiertovesipumppuun voidaan kytkeä pois päältä. Varaaja voidaan pakkoladata kerran päivässä. Käyttötavan vaihtokytkentä QAW50-huoneyksiköllä Tärkeimpien säädintoimintojen syrjäytys QAW70-huoneyksiköllä Toisen (ohjelmoitavan) käyttötavan valinta ulkoisella koskettimella Kattilan tai menoveden asetusarvon esiasetus ulkoisella koskettimella. Tällöin voidaan asettaa asetusarvon tyyppi (vakio tai minimi), asetusarvon vaikutus (lämmityspiiriin tai kattilaan) sekä menoveden lämpötila. Säädin määrittelee viikonpäivän automaattisesti asetetun päivämäärän perusteella, eikä sitä voi muuttaa QAW70-huoneyksiköstä käsin. 7/13
8 Lämmöntarveviestin vastaanotto Kommunikointi RVL482-säätimessä on kaksi erikseen skaalattavaa 0 10 VDC:n tuloa (vastaa 0 x C), joihin ulkoisista kuluttajista tulevat lämmöntarveviestit voidaan kytkeä. Arvo "x" voidaan asettaa välille C. Kommunikointi muiden laitteiden kanssa tapahtuu väylän kautta ja mahdollistaa: Lämmöntarpeen viestityksen lämmöntuottajaan Esto- ja pakko-ohjausviestien vaihtamisen Mittausarvojen, kuten ulkolämpötilan, auringonsäteilyn, tuulennopeuden, paluuveden lämpötilan ja menoveden lämpötilan sekä kellonaikaviestien vaihtamisen Kytkennän lämmöntuottajakaskadeihin tai lämmöntuottajajärjestelmiin (lämpöpumppu, aurinkolämpö, puulämmitys) Lämmöntarpeen vastaanottamisen SYERGYR-keskusyksiköstä OZW30 (ohjelmaversiosta 3.0 lähtien) Häiriöilmoitusten vaihtamisen Häiriöilmoitukset ja menoveden hälytys Anturin, väylän ja huoneyksikön häiriöiden viestitys Menoveden hälytys: Säätimeen voidaan asettaa ajanjakso, jonka verran menoveden tai kattilan lämpötila saa olla asetettujen raja-arvojen ulkopuolella. Jakson umpeuduttua tulee häiriöilmoitus. Muita toimintoja 1 monitoimirele. Käyttömahdollisuudet: ulkolämpötilakytkin, O/OFF aikaohjelman mukaan, hälytyskosketin häiriöilmoitusten yhteydessä, O/OFF huonetilan käyttöaikojen mukaan, O/OFF huonetilan käyttöaikojen mukaan + optimointi, O/OFF lämmöntarpeen mukaan, O/OFF manuaalisesti. Parametrien, oloarvojen, toimintatilojen ja häiriöilmoitusten näyttö Ulkolämpötilan simulointi Releiden testaus: kaikkia releitä voidaan ohjata yksitellen manuaalisesti Antureiden testaus: antureiden ja termostaattien kaikki mittausarvot voidaan näyttää näytöllä Liittimien H1 M ja H2 M koskettimien testaus Ulkolämpötilasta riippuva laitoksen jäätymissuojaus: menoveden minimilämpötila ylläpidetään, sen asetusarvo sekä aktivoitumisraja voidaan asettaa Pumpun jälkikäynti liikakuumenemisen estämiseksi Pumpun jaksottaiskäyttö pumpun kiinnijuuttumisen estämiseksi kesällä Säätimen käyttötuntilaskuri Lisätietoja tiedonsiirtoväylästä () löytyy seuraavista dokumenteista: -järjestelmän perusteita koskeva esite: 2030 :n esite: /13
9 Rakenne Z Käyttötavan valintapainikkeet (valitussa painikkeessa palaa valo) 2 äyttö (LCD) 3 äytön ohjauspainikkeet: Prog = ohjausrivin valinta + = näytetyn arvon muuttaminen 4 Painike lämmityspiirin sekoitusventtiilin sulkemista tai moduloinnin vähentämistä tai 2. poltinportaan O/OFF-käsiohjausta varten 5 Painike lämmityspiirin sekoitusventtiilin avaamiseen tai moduloinnin vähentämiseen käsiohjauksella 6 Käsiohjauspainike 7 LEDit seuraaville: Käsiohjaus / Lämmityspiirin sekoitusventtiili avautuu / polttimen moduloiva toimilaite avautuu / 1. poltinporras päällä / Lämmityspiirin sekoitusventtiili sulkeutuu / polttimen moduloiva toimilaite sulkeutuu / 2. poltiporras päällä Pumppu käy 8 Käyttöveden lämmityksen päälle- ja poiskytkentäpainike (päällä = valo palaa) 9 Kannen sinetöintimahdollisuus 10 Infopainike oloarvojen näyttöä varten 11 Asetteluliuku menoveden lämpötilan asetusarvolle 5 C:n ulkolämpötilassa 12 Asetteluliuku menoveden lämpötilan asetusarvolle +15 C:n ulkolämpötilassa 13 Kiertonuppi huonelämpötilan muuttamista varten 14 Kiinnitysruuvi, jossa on sinetöintimahdollisuus RVL482 koostuu säädinosasta, joka sisältää elektroniikan, verkkojänniteosan, lähtöreleet sekä laitteen etupuolella kaikki käyttöelementit, sekä liittimet sisältävästä pohjaosasta. Käyttöelementit sijaitsevat lukittavissa olevan läpinäkyvän kannen alla. Käyttöohje voidaan kiinnittää läpinäkyvään kanteen. Kaikki arvot voidaan lukea näytöltä (LCD); siinä on taustavalo. Säädinosa kiinnitetään pohjaosaan kahdella ruuvilla, joista toinen voidaan sinetöidä. Myös kansi voidaan sinetöidä. RVL482 voidaan asentaa 3 eri tavalla: Seinäasennus (seinälle, kytkinkaappiin jne.) Kiskoasennus (DI-kiskoon) Paneeliasennus (kytkinkaapin oveen jne.) 9/13
10 Analogiset käyttöelementit Painikkeet halutun käyttötavan valintaa varten Painike käyttöveden lämmityksen päälle- ja poiskytkentää varten Infopainike Lämmityskäyrän suora asetus asettelusauvalla (vain silloin, kun analoginen asettelu on valittu) Kiertonuppi huonelämpötilan manuaalista muuttamista varten 3 painiketta käsiohjausta ja manuaalisia säätökomentoja varten Digitaaliset käyttöelementit Kaikkien asetteluparametrien määrittely tai muuttaminen, valintatoimintojen aktivointi sekä oloarvojen ja tilojen lukeminen tapahtuu ohjausriviperiaatteella. Jokaiselle parametrille, oloarvolle ja valintatoiminnolle on määritelty ohjausrivi ja siihen liittyvä numero. Ohjausrivin valinta ja näytön muuttaminen tapahtuu näppäinparia painamalla. Ohjeita Suunnittelu Mittauspiirien johtimissa on suojajännite Toimilaitteeseen ja pumppuun menevissä johtimissa on VAC:n jännite Paikallisia sähköasennusmääräyksiä on noudatettava Anturijohtimia ei saa vetää rinnan verkkojännitejohdinten kanssa, jotka on liitetty esim. toimilaitteeseen, pumppuun, polttimeen jne. (suojausluokka II E 60730) Käyttöönotto Säätimeen täytyy asettaa laitostyyppi Hävittäminen Hävitettävää RVL482-säädintä on käsiteltävä elektroniikkajätteenä eurooppalaisen sähkö- ja elektroniikkaromudirektiivin 2002/96/EY (WEEE) mukaisesti, eikä sitä saa hävittää talousjätteen seassa. Vastaavia kansallisia määräyksiä on noudatettava, ja laite on hävitettävä asiaankuuluvien elektroniikkajätteen käsittelykanavien kautta. Voimassa olevia paikallisia lakeja ja määräyksiä on noudatettava. Takuu Jos RVL482-säädintä käytetään muun valmistajan laitteiden kanssa, käyttäjän on itse varmistettava asianmukainen toiminnallisuus. Siemens ei tällöin ole vastuussa huolto- eikä takuupalveluista. 10/13
11 Tekniset tiedot Jännitteensyöttö Relelähdöt Käyttöjännite 230 VAC (±10 %) Taajuus 50 Hz Tehon tarve (ilman ulkoista kuormaa) maks. 9 VA Verkkojännitejohtimen sulake 10 A Jännite VAC Virta K4, K5, Q1, Y1, Y2, Y7, Y8 AC 0,02 2 (2) A Virta Q5, Q3, Q2 Q4, K6 AC 0,02 1 (1) A Sytytysmuuntajan nimellisvirta maks. 1 A (maks. 30 s) Sytytysmuuntajan päällekytkentävirta maks. 10 A (maks. 10 ms) Sallitut anturi- tai huoneyksikköjohdinten pituudet Cu-kaapeli 0,6 mm Cu-kaapeli 0,5 mm 2 Cu-kaapeli 1,0 mm 2 Cu-kaapeli 1,5 mm 2 20 m 50 m 80 m 120 m Sähköliitäntä Kommunikointi lankayhteydellä Ruuviliittimet johdinten läpimitoille maks. 2,5 mm 2 Väyläprotokolla/-tyyppi Väyläkuorman ominaisluku E 9 Varakäynti Standardit Kellonaika -merkintä seuraavien mukaan EMC-direktiivi Häiriönsieto Häiriöpäästöt Pienjännitedirektiivi Sähköturvallisuus 12 h 2004/108/EY E / -2 E / /95/EY E / E Suojaustiedot Mitat Suojausluokka II, E Kotelointiluokka (kansi suljettuna) IP42, E Likaantumisaste 2, E katso "Mittapiirros" Paino Laite (netto) 1,2 kg Kotelon värit Ympäristöolosuhteet Kotelo vaaleanharmaa RAL 7035 Pohjaosa kyyhkysensininen RAL 5014 Käyttö Kuljetus Varastointi E E E Ilmasto-olosuhteet luokka 3K5 luokka 2K3 luokka 1K3 Lämpötila C C C Kosteus <95 % s.k. <95 % s.k. <95 % s.k. (ei-kondens.) (ei-kondens.) Mekaaniset olosuhteet luokka 3M2 luokka 2M2 luokka 1M2 Käyttökorkeus maks m merenpinnan yläpuolella 11/13
12 Kytkentäkaaviot Pienjännite Periaateliitännät laitoksissa, joissa käytetään ulkoisia lämmöntarveviestejä L A6 B9 B1 B3 B2 B31 B7 S1 B32 B5 D1 D2 B M B M B M B M B M B M B M B M DC V S2 DC V B M 2542A01 AC 230 V L DB MB A6 MD B9 B1 M B3 B2 B31 B7 M H1 B32 B5 M U1 H2 U2 Periaateliitännät laitoksissa, joissa on aurinko- ja tuuliantureita L DC V, AC 24 V 2542A02 A6 B9 B1 B3 B2 B31 B7 S1 B32 B5 U1 D1 D2 B M B M B M B M B M B M B M B M B7 M G8 S2 U2 B8 M G8 B M AC 230 V L DB MB A6 MD B9 B1 M B3 B2 B31 B7 M H1 B32 B5 M U1 H2 U2 Verkkojännite Periaateliitännät laitoksissa, joissa on kaksiportainen poltin L AC 230 V L F5 K5 F4 K4 Q5 Q1 F1/F2 F7 F6 Q3 Y1 Y2 Q2 Q4 K6 Y7 Y8 1 ) F1 F M5 M1 M3 Y1 M2 M4 Y7 2542A04 Periaateliitännät laitoksissa, joissa on moduloiva poltin L AC 230 V L F5 K5 F4 K4 Q5 F3 Q1 F1/F2 F7 F6 Q3 Y1 Y2 Q2 Q4 K6 Y7 Y8 F1 F2 1. M5 M1 Y1 Y2 Y1 Y2 M3 Y1 M2 M4 Y7 2542A03 A6 Huoneyksikkö M1 Kiertovesi-/ohituspumppu B1 Menoveden anturi M2 Lämmityspiirin pumppu B2 Kattilan anturi M3 Käyttöveden latauspumppu B3 Menovesianturi käyttövettä varten M4 Kattilan pumppu tai kiertovesipumppu B31 Varaajan anturi/termostaatti 1 M5 Keräimen pumppu B32 Varaajan anturi/termostaatti 2 RVL482-säädin B5 Huoneanturi S1 Käyttötavan kauko-ohjaus Keräimen anturi S2 Menoveden lämpötilan asetusarvon kauko-ohjaus B7 Paluuveden anturi U1 Aurinkoanturi B9 Ulkoanturi U2 Tuulianturi E1 Kaksiportainen tai moduloiva poltin Y1 Lämmityspiirin toimilaite F1 Lämpötilan rajoitintermostaatti Y7 Käyttövesiventtiilin tai kattilan paluuveden sekoitus- F2 Turvarajoitintermostaatti venttiilin toimilaite Väylä 1 ) Monitoimirele 12/13
13 Mittapiirros 35 ±0.3 E (42.5) 2540M max max. 8 max. 5 M E IEC Mitat mm 2008 Siemens Osakeyhtiö Oikeus muutoksiin pidätetään 13/13
