Siemens SAX.. Sähköiset venttiilien toimimoottorit ACVATIX. venttiileille, joiden iskunpituus on 20 mm

Transkriptio

1 Siemens ACVATIX Sähköiset venttiilien toimimoottorit venttiileille, joiden iskunpituus on 20 mm SAX.. SAX31.. Käyttöjännite 230 VAC, 3-piste-ohjausviesti SAX61.. Käyttöjännite 24 VAC/VDC ohjausviesti 0 10 V, 4 20 ma SAX81.. Käyttöjännite 24 VAC/VDC 3-piste-ohjausviesti SAX61.. asennon takaisinkytkennällä, pakko-ohjauksella, Ominaiskäyrien vaihto Asennetaan suoraan venttiiliin; mitään asetteluja ei tarvita Käsiohjain, asennon ja tilan indikointi (LED) Mahdollinen toiminnan laajennus apukytkimellä, potentiometrillä, toimintomoduulilla ja karanlämmittimellä Käyttö Näillä toimimoottoreilla ohjataan tyyppisarjojen V..F21.., V..F31.., V..F40.., V..F41.., V..G41.. ja VVF ja 3-tieventtiilejä, joiden iskunpituus on 20 mm ja joita käytetään kylmän, lämpimän ja kuuman veden säätöön ja sulkuun lämmitys-, ilmanvaihto- ja ilmastointilaitoksissa. CE1N4501defi Building Technologies

2 Tyyppikatsaus Tyyppi Tuotenro Iskun pituus Säätö voima Käyttöjänni te Säätöviesti Hätä - säät öaik a Säät öaik a LED Käsisää tö Lisätoiminn ot SAX31.00 S55150-A s 230 VAC 3-piste - - SAX31.03 S55150-A106 SAX61.03 SAX61.03U SAX81.00 SAX81.00U SAX81.03 SAX81.03U S55150-A100 S55150-A100-A100 S55150-A102 S55150-A102-A100 S55150-A103 S55150-A103-A mm 800 N 24 VAC/VDC VDC DC ma Ω 3-piste - 30 s 120 s 30 s - Painetaa n ja kiinnitetä än Asennon takaisinkytke ntä, Pakkoohjaus, Ominaiskäyri en vaihto - Sähkövarusteet Tyyppi Tuotenro Apukytkimet ASC10.51 S55845-Z103 Potentiometri ASZ7.5/.. 1) S55845-Z104 (ASZ7.5/135) S55845-Z105 (ASZ7.5/200) S55845-Z106 (ASZ7.5/1000) Toimintomoduul i AZX61.1 S55845-Z107 Karanlämmitin ASZ6.6 S55845-Z108 Yhteensä maks. 2 Maks. 1 SAX31.. Maks. 2 Maks. 1 - SAX Maks. 1 AZX61.1 Maks. 1 Maks. 2 SAX81.. Maks. 1-1) Voidaan käyttää arvoissa 135 Ω, 200 Ω ja 1000 Ω. Tilaukset Mekaaniset lisävarusteetsääsuojapeite ASK39.1 Esimerkki Tyyppi Tuotenro Kuvaus Kpl SAX81.03 S55150-A103 Toimimoottori 1 ASZ7.5/1000 S55845-Z106 Potentiometri 1 ToimituksetToimimoottorit, venttiilit ja lisävarusteet toimitetaan eri pakkauksissa. Varaosasarja Kotelon kansi Ruuvi (venttiilikaraliitos) Tyyppi/tuotenro U-kiinnike / 8

3 Laiteyhdistelmät Venttiilityyppi DN PN-luokka k vs [m 3 /h] Kaksitieventtiilit VV.. (säätö- tai turvasulkuventtiilit) VVF21.. laippa ,9 100 N4310 VVF31.. laippa ,5 100 N4320 VVF40.. laippa ,9 100 N4330 VVF41.. laippa / 31 N4340 VVG41.. kierteet ,63 40 N4363 VVF52.. laippa ,16 25 N4373 Kolmitieventtiilit VX.. (säätöventtiilit sekoitus- ja jakotoimintoja varten) VXF21.. laippa ,9 100 N4410 VXF31.. laippa ,5 100 N4420 VXF40.. laippa ,9 100 N4430 VXF41.. laippa 16 1,9 31 N VXG41.. kierteet 1,6 40 N4463 Esite Tuotedokumentaatio Runsaasti tietoa uuden sukupolven toimilaitteista on koostettu perusdokumenttiin SAX-toimilaitteet.. (CE1P4040_01). Ohjeita Suunnitteluohjeet SAX31.. /SAX piste-toimilaitteita on ohjattava toimilaitteen omalla säätimellä, ks. Kytkentäkaaviot (sivu 6). SAX61.. Virtakestoisuudeltaan 1 ma:n säätimellä voidaan ohjata rinnakkain enintään 10 toimilaitetta. Jatkuvatoimisten toimilaitteiden tuloimpedanssi on 100 kω. Asennus Asennusasennot Sisäkäyttö Ulkokäyttö 1) Huolto-ohjeetToimilaitteet ovat huoltovapaita. 1) Vain sääsuojapeitteen ASK39.1 kanssa Takuu Voimme taata antamamme suunnittelutekniset tiedot ainoastaan silloin, kun toimilaitteita käytetään yhdessä Laiteyhdistelmät -kappaleessa (sivu 8) mainittujen Siemens-venttiilien kanssa. 3 / 8

4 Tekniset tiedot Huom! Jos toimimoottoreita käytetään jonkin muun valmistajan laitteiden kanssa, käyttäjän on itse varmistettava asianmukainen toiminnallisuus. Siemens Building Technologies ei tällöin anna takuuta. Jännitteensyöttö Toimintotiedot 4 / 8 SAX.. Käyttöjännite SAX VAC ± 15 % SAX VAC ± 20 % / 24 VDC + 20 % / -15 % SAX VAC ± 20 % / 24 VDC + 20 % / -15 % Taajuus 45 65Hz Virransyötön sulake Maks. 10 A (hidas) Tehon tarve, 50 Hz SAX31.00 Kara ohjautuu sisään/ulos 3,5 VA / 2 W SAX31.03 Kara ohjautuu sisään/ulos 8 VA / 3,5 W SAX Kara ohjautuu sisään/ulos 8 VA / 3,75 W SAX Kara ohjautuu sisään/ulos 3,5 VA / 2,25 W SAX Kara ohjautuu sisään/ulos 8 VA / 3,75 W Säätöajat (mainitulla nimellisiskunpituudella) Näillä ja sulkuun lämmitys-, ilmanvaihto- ja ilmastointilaitoksissa. Säätöaika voi vaihdella venttiilikohtaisesti -> katso kappale Tyyppikatsaus (sivu 1) SAX31.00, SAX s SAX31.03, SAX , SAX s Säätövoima 800 N Nimellisiskunpituus 20 mm Sallittu väliaineen lämpötila (liitetyssä venttiilissä) Viestitulot Liitin Y SAX31.., SAX piste SAX31.. Jännite 230 VAC ± 15 % SAX81.. Jännite 24 VAC ± 20 % / 24 VDC + 20 % / -15 % SAX61.. ( VDC) Virta 0,1 ma Tuloimpedanssi 100 kω SAX61.. (DC ma) Virta DC 4 20 ma ± 1 % Tuloimpedanssi 500 Ω Toimimoottorien rinnankäyttö SAX61.. maks. 10 (riippuen säätimen ulostulosta) Pakko-ohjaus Liitin Z SAX61.. R = Ω R= Ω, G, G0 Iskuntilavuus suhteessa R:ään Z ja G yhdistetty maks. iskuntilavuus 100 % 1) Z ja G0 yhdistetty min. iskuntilavuus 0 % 1) Jännite maks. 24 VAC ± 20 % maks. 24 V DC + 20 % / -15% Virta 0,1 ma Asennon Liitin U SAX VDC ± 1 % takaisinkytkentä Tuloimpedanssi > 10 kω (ohmeina) Kuormitus Maks. 1 ma Sähköliitännät Kaapelien poikkileikkaukset 0,13 1,5 mm 2, AWG ) Kotelointiluokka Yleiset ympäristöolosuhteet Kaapeliläpiviennit SAX.. EU: 2 läpivientiä 20,5 mm (M20-kokoa varten) 1 läpivienti 25,5 mm (M25-kokoa varten) SAX..U US: 3 läpivientiä 21,5 mm (kokoa ½ varten) letkuliitäntä Kotelointiluokka pystyasennosta vaakasuoraan IP 54, EN ) asentoon Suojausluokka EN Toimilaitteet SAX VAC II Toimilaitteet SAX VAC/VDC III Toimilaitteet SAX VAC/VDC III Käyttö IEC Ilmasto-olosuhteet luokka 3K5 Asennuspaikka sisätila, sääsuojaus Lämpötila yleinen C karanlämmittimellä ASZ C Kosteus (ei tiivistymistä) 5 95 % s.k. Kuljetus IEC Ilmasto-olosuhteet luokka 2K3 Lämpötila Kosteus < 95 % s.k. Varastointi IEC Lämpötila C Kosteus 5 95 % s.k. Sallittu väliaineen lämpötila liitetyssä venttiilissä 150 C

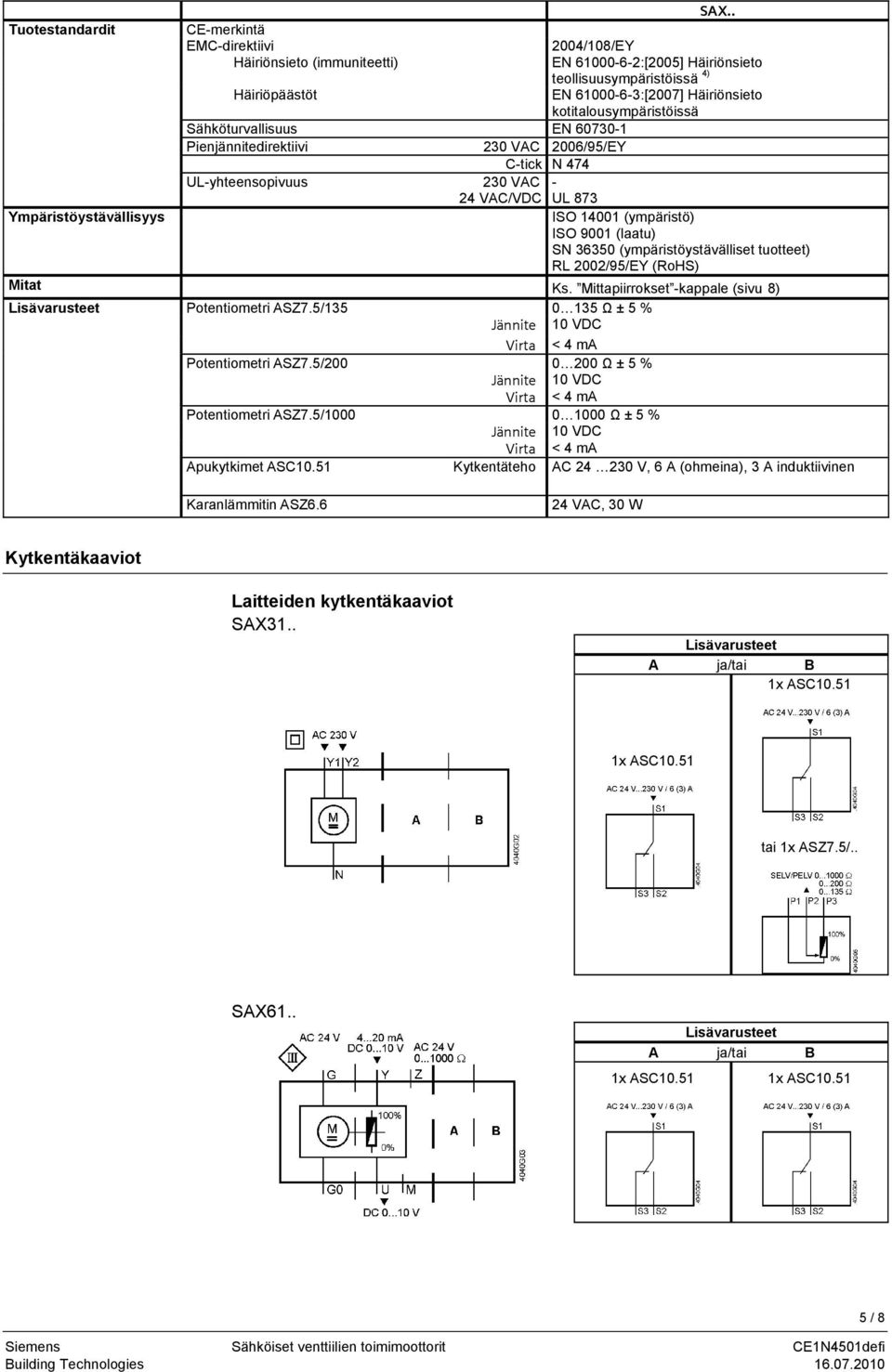

5 Tuotestandardit CE-merkintä EMC-direktiivi Häiriönsieto (immuniteetti) Häiriöpäästöt SAX /108/EY EN :[2005] Häiriönsieto teollisuusympäristöissä 4) EN :[2007] Häiriönsieto kotitalousympäristöissä Sähköturvallisuus EN Pienjännitedirektiivi 230 VAC 2006/95/EY C-tick N 474 UL-yhteensopivuus 230 VAC - 24 VAC/VDC UL 873 Ympäristöystävällisyys ISO (ympäristö) ISO 9001 (laatu) SN (ympäristöystävälliset tuotteet) RL 2002/95/EY (RoHS) Mitat Ks. Mittapiirrokset -kappale (sivu 8) Lisävarusteet Potentiometri ASZ7.5/135 Jännite Ω ± 5 % 10 VDC Virta < 4 ma Potentiometri ASZ7.5/ Ω ± 5 % Jännite 10 VDC Virta < 4 ma Potentiometri ASZ7.5/ Ω ± 5 % Jännite 10 VDC Virta < 4 ma Apukytkimet ASC10.51 Kytkentäteho AC V, 6 A (ohmeina), 3 A induktiivinen Karanlämmitin ASZ VAC, 30 W Kytkentäkaaviot Laitteiden kytkentäkaaviot SAX31.. Lisävarusteet A ja/tai B tai 1x ASZ7.5/.. SAX61.. Lisävarusteet A ja/tai B 5 / 8

6 SAX81.. Lisävarusteet A ja/tai B tai 1x ASZ7.5/.. Liittimet SAX VAC, 3-piste Järjestelmänolla (SN) Säätöviesti (moottorikara ohjautuu ulos) Säätöviesti (moottorikara ohjautuu sisään) SAX VAC/VDC, DC 0 10 V / 4 20 ma / Ω Järjestelmänolla (SN) Järjestelmäpotentiaali (SP) Säätöviesti 0 10 VDC, 4 20 ma Mittausnolla Asennon takaisinkytkentä VDC Pakko-ohjauksen säätöviesti SAX VAC/VDC, 3-piste Järjestelmäpotentiaali (SP) Säätöviesti (moottorikara ohjautuu ulos) Säätöviesti (moottorikara ohjautuu sisään) 6 / 8

7 Kytkentäkaaviot SAX31.. A Toimimoottori L Vaihe N Neutraali N1 Säädin Y1, Y2 Säätöviestit SAX61.. A F2 F3 F4 M N1 SN SP U Toimimoottori Jäätymissuojatermostaatti; liittimet: 1 2 jäätymisvaara / anturi ei toiminnassa (termostaatti kytkeytyy pois päältä, mikäli jäätymistä/huurtumista ilmenee) 1 3 Normaalikäyttö Lämpötilavahti Jäätymisvahti Mittausnolla Säädin Järjestelmänolla Järjestelmäpotentiaali 24 VAC/VDC Asennon takaisinkytkentä Y Säätöviesti Z Pakko-ohjauksen säätöviesti SAX81.. A N1 SN SP Toimimoottori Säädin Järjestelmänolla Järjestelmäpotentiaali 24 VAC/VDC Y1, Y2 Säätöviestit 7 / 8

8 Mittapiirrokset Tyyppi A B C C1 C2 D E SAX..(U 1) ) Mit ASK Siemens Schweiz AG Oikeus muutoksiin pidätetään Mitat mm 1) SAX..U: 1/2" letkuliitännöille (Ø 21,5 mm) Revisionumerot SAX31.00 SAX31.03 SAX SAX SAX Tyyppi Voimassaolo alkaen: rev. nro 8 / 8
