Huonetermostaatit. Puhallinkonvektorisovelluksiin Yleiskäyttöön DX-laitteistojen kompressorien kanssa käyttöön

Transkriptio

1 3 181 RDG100 / RDG110 RDG140 / RDG160 RDG100 Huonetermostaatit LCD-näytöllä Puhallinkonvektorisovelluksiin Yleiskäyttöön DX-laitteistojen kompressorien kanssa käyttöön RDG1 RDG100...: Käyttöjännite 230 VAC, ON/OFF, 3-piste- tai PWM-ohjauslähdöt RDG110: Käyttöjännite 230 VAC, relelähdöt ON/OFF (SPD) RDG140 / RDG160: Käyttöjännite 24 VAC, ohjauslähdöt VDC Käyttötavat: Mukavuus-, energiansäästö- ja suojauskäyttö Automaattinen tai manuaalinen puhallinnopeuden säätö Lähtö 1-nopeuksiselle, 3-nopeuksiselle tai ECM-puhaltimelle, VDC (RDG160) 3 monitoimituloa avainkorttikoskettimelle, ulkoiselle anturille tms. Automaattinen tai manuaalinen lämmitys- ja jäähdytyskäytön vaihtokytkentä Aseteltavat käyttöönotto- ja säätöparametrit Asetusarvon minimi- ja maksimirajoitus austavalaistu näyttö RDG100:n muut ominaisuudet: Vastaanotin infrapuna-kauko-ohjausta varten Automaattinen ajastintoiminto, jossa on 8 ohjelmoitavaa ajastinta N3181fi Building echnologies

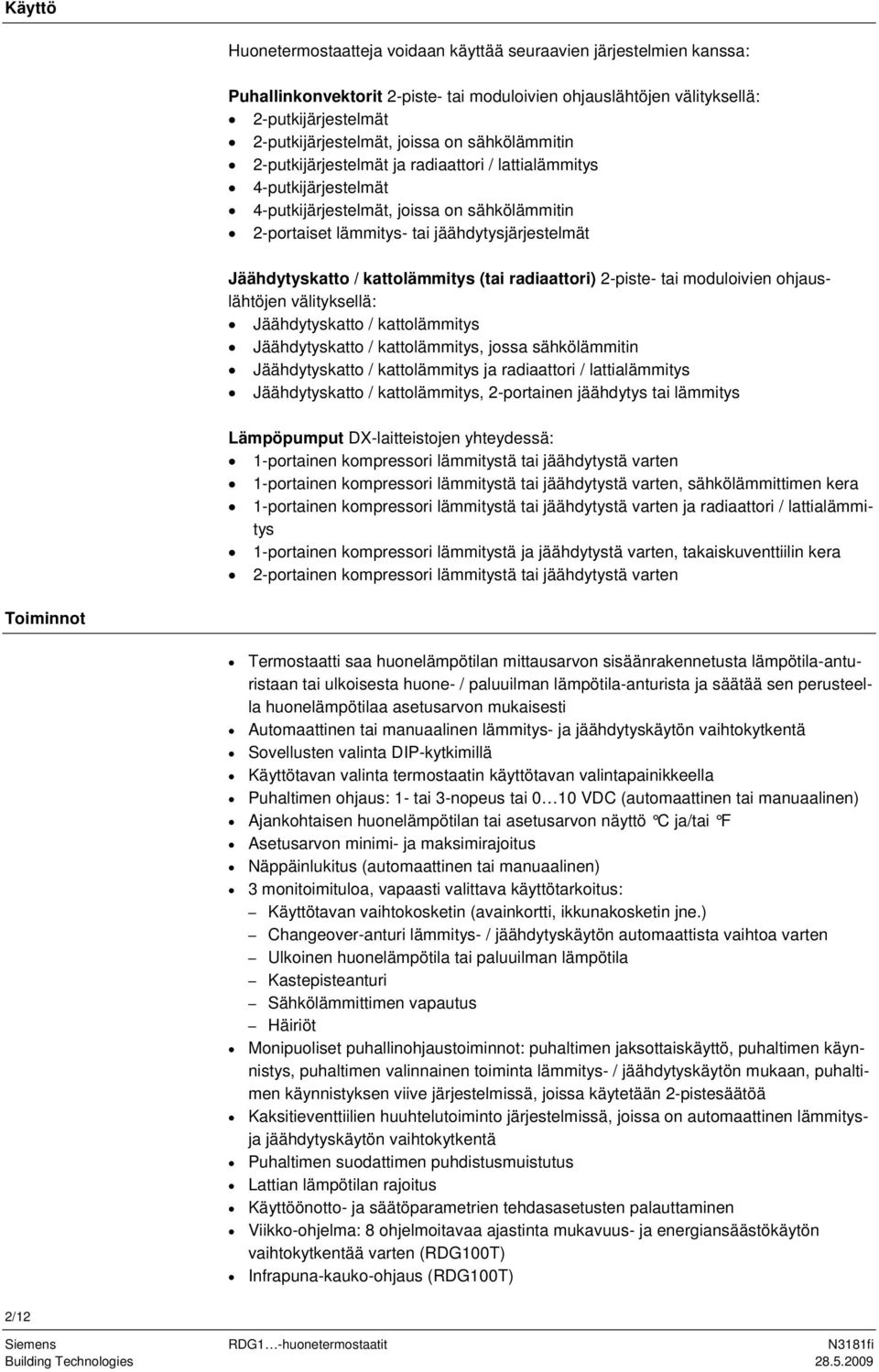

2 Käyttö Huonetermostaatteja voidaan käyttää seuraavien järjestelmien kanssa: Puhallinkonvektorit 2-piste- tai moduloivien ohjauslähtöjen välityksellä: 2-putkijärjestelmät 2-putkijärjestelmät, joissa on 2-putkijärjestelmät ja radiaattori / lattialämmitys 4-putkijärjestelmät 4-putkijärjestelmät, joissa on 2-portaiset lämmitys- tai jäähdytysjärjestelmät Jäähdytyskatto / kattolämmitys (tai radiaattori) 2-piste- tai moduloivien ohjauslähtöjen välityksellä: Jäähdytyskatto / kattolämmitys Jäähdytyskatto / kattolämmitys, jossa Jäähdytyskatto / kattolämmitys ja radiaattori / lattialämmitys Jäähdytyskatto / kattolämmitys, 2-portainen jäähdytys tai lämmitys Lämpöpumput DX-laitteistojen yhteydessä: 1-portainen kompressori lämmitystä tai jäähdytystä varten 1-portainen kompressori lämmitystä tai jäähdytystä varten, sähkölämmittimen kera 1-portainen kompressori lämmitystä tai jäähdytystä varten ja radiaattori / lattialämmitys 1-portainen kompressori lämmitystä ja jäähdytystä varten, takaiskuventtiilin kera 2-portainen kompressori lämmitystä tai jäähdytystä varten oiminnot ermostaatti saa huonelämpötilan mittausarvon sisäänrakennetusta lämpötila-anturistaan tai ulkoisesta huone- / paluuilman lämpötila-anturista ja säätää sen perusteella huonelämpötilaa asetusarvon mukaisesti Automaattinen tai manuaalinen lämmitys- ja jäähdytyskäytön vaihtokytkentä Sovellusten valinta DIP-kytkimillä Käyttötavan valinta termostaatin käyttötavan valintapainikkeella Puhaltimen ohjaus: 1- tai 3-nopeus tai 0 10 VDC (automaattinen tai manuaalinen) Ajankohtaisen huonelämpötilan tai asetusarvon näyttö C ja/tai F Asetusarvon minimi- ja maksimirajoitus Näppäinlukitus (automaattinen tai manuaalinen) 3 monitoimituloa, vapaasti valittava käyttötarkoitus: Käyttötavan vaihtokosketin (avainkortti, ikkunakosketin jne.) Changeover-anturi lämmitys- / jäähdytyskäytön automaattista vaihtoa varten Ulkoinen huonelämpötila tai paluuilman lämpötila Kastepisteanturi Sähkölämmittimen vapautus Häiriöt Monipuoliset puhallinohjaustoiminnot: puhaltimen jaksottaiskäyttö, puhaltimen käynnistys, puhaltimen valinnainen toiminta lämmitys- / jäähdytyskäytön mukaan, puhaltimen käynnistyksen viive järjestelmissä, joissa käytetään 2-pistesäätöä Kaksitieventtiilien huuhtelutoiminto järjestelmissä, joissa on automaattinen lämmitysja jäähdytyskäytön vaihtokytkentä Puhaltimen suodattimen puhdistusmuistutus Lattian lämpötilan rajoitus Käyttöönotto- ja säätöparametrien tehdasasetusten palauttaminen Viikko-ohjelma: 8 ohjelmoitavaa ajastinta mukavuus- ja energiansäästökäytön vaihtokytkentää varten (RDG100) Infrapuna-kauko-ohjaus (RDG100) 2/12 Building echnologies

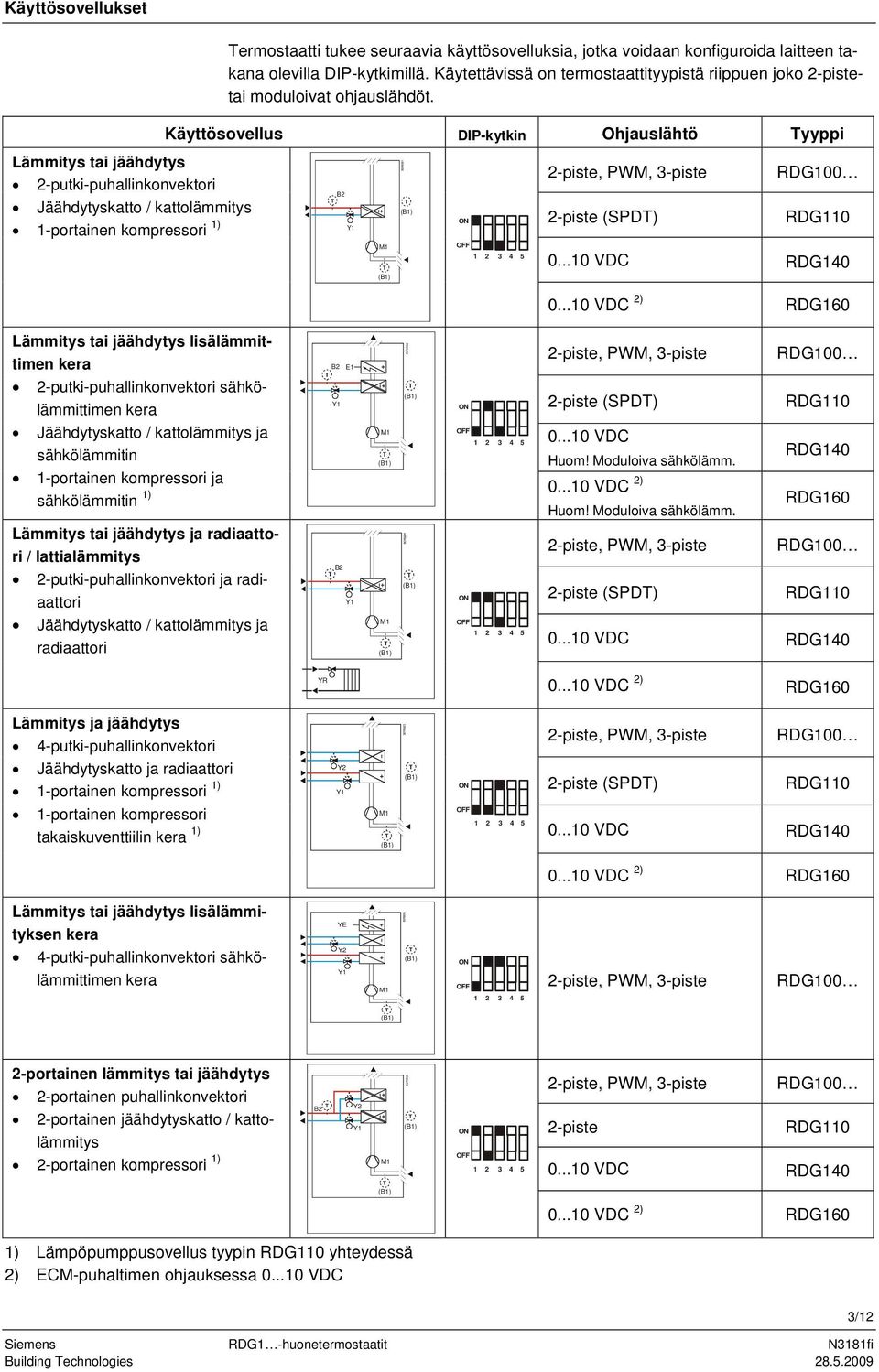

3 Käyttösovellukset ermostaatti tukee seuraavia käyttösovelluksia, jotka voidaan konfiguroida laitteen takana olevilla DIP-kytkimillä. Käytettävissä on termostaattityypistä riippuen joko 2-pistetai moduloivat ohjauslähdöt. Käyttösovellus DIP-kytkin Ohjauslähtö yyppi Lämmitys tai jäähdytys 2-putki-puhallinkonvektori Jäähdytyskatto / kattolämmitys 1-portainen kompressori 1) B2 Y1 ON 2-piste, PWM, 3-piste 2-piste (SPD) RDG100 RDG110 OFF VDC RDG VDC 2) RDG160 Lämmitys tai jäähdytys lisälämmittimen kera 2-putki-puhallinkonvektori sähkölämmittimen kera Jäähdytyskatto / kattolämmitys ja 1-portainen kompressori ja 1) B2 E1 Y1 ON OFF piste, PWM, 3-piste 2-piste (SPD) VDC Huom! Moduloiva sähkölämm VDC 2) Huom! Moduloiva sähkölämm. RDG100 RDG110 RDG140 RDG160 Lämmitys tai jäähdytys ja radiaattori / lattialämmitys 2-putki-puhallinkonvektori ja radiaattori Jäähdytyskatto / kattolämmitys ja radiaattori B2 Y1 ON OFF piste, PWM, 3-piste RDG100 2-piste (SPD) RDG VDC RDG140 YR VDC 2) RDG160 Lämmitys ja jäähdytys 4-putki-puhallinkonvektori Jäähdytyskatto ja radiaattori 1-portainen kompressori 1) 1-portainen kompressori takaiskuventtiilin kera 1) Y2 Y1 ON OFF piste, PWM, 3-piste RDG100 2-piste (SPD) RDG VDC RDG VDC 2) RDG160 Lämmitys tai jäähdytys lisälämmityksen kera 4-putki-puhallinkonvektori sähkölämmittimen kera YE Y2 Y1 ON OFF 2-piste, PWM, 3-piste RDG portainen lämmitys tai jäähdytys 2-portainen puhallinkonvektori 2-portainen jäähdytyskatto / kattolämmitys 2-portainen kompressori 1) B2 Y2 Y1 ON OFF piste, PWM, 3-piste RDG100 2-piste RDG VDC RDG VDC 2) RDG160 1) Lämpöpumppusovellus tyypin RDG110 yhteydessä 2) ECM-puhaltimen ohjauksessa VDC Building echnologies /12

4 yyppikatsaus Ominaisuudet Ohjauslähtöjen määrä 2-piste PWM 3-piste VDC Aikaohjelma austavalaistu LCD yyppitunnus Käyttöjännite Infrarapunavastaanotin 1) ECMpuhallin 2) RDG VAC 3 3) 2 3) 2 3) RDG VAC 3 3) 2 3) 2 3) RDG VAC 2 4) RDG VAC 2 RDG VAC 2 1) Infrapuna-kaukosäädin on tilattava erikseen 2) ECM-puhallinlähtö 0 10 VDC 3) 2-piste, PWM tai 3-piste (triac-lähdöt) 4) Relelähtö (SPD) Laiteyhdistelmät Laitetyyppi yyppitunnus Esite Kaapelityyppinen lämpötila-anturi QAH Huonelämpötila-anturi QAA piste-toimilaitteet Kondensoitumisvahti / laajennusmoduuli Venttiilillä varustettu sähköinen 2-pistetoimilaite (vain AP, UAE, SA ja IN) QXA2000 / AQX MVI / MXI 4867 Sähköinen 2-piste-toimilaite SFA piste-toimilaitteet 0 10 VDC:n toimilaitteet 4/12 erminen toimilaite (radiaattoriventtiileille) erminen toimilaite (pienventtiileille 2,5 mm) Vyöhykeventtiilin toimilaite (vain AP, UAE, SA ja IN) Sähköinen 3-piste-toimilaite (radiaattoriventtiileille) Sähköinen 3-piste-toimilaite (pienventtiileille 2,5 mm) Sähköinen 3-piste-toimilaite (pienventtiileille 5,5 mm) Sähköinen 3-piste-toimilaite (yhdistelmäventtiileille VPI45) Sähköinen 3-piste-toimilaite (pienventtiileille 5,5 mm) Sähköinen toimilaite 0 10 VDC (radiaattoriventtiileille) Sähköinen toimilaite 0 10 VDC (2- ja 3-tieventtiileille V P45) Sähköinen toimilaite 0 10 VDC (pienventtiileille 2,5 mm) Sähköinen toimilaite 0 10 VDC (pienventtiileille 5,5 mm) Sähköinen toimilaite 0 10 VDC (yhdistelmäventtiilille VPI45) SA SP SUA 4832 SSA SSP SSB SSD SQS SSA SSC SSP SSB SSD Building echnologies

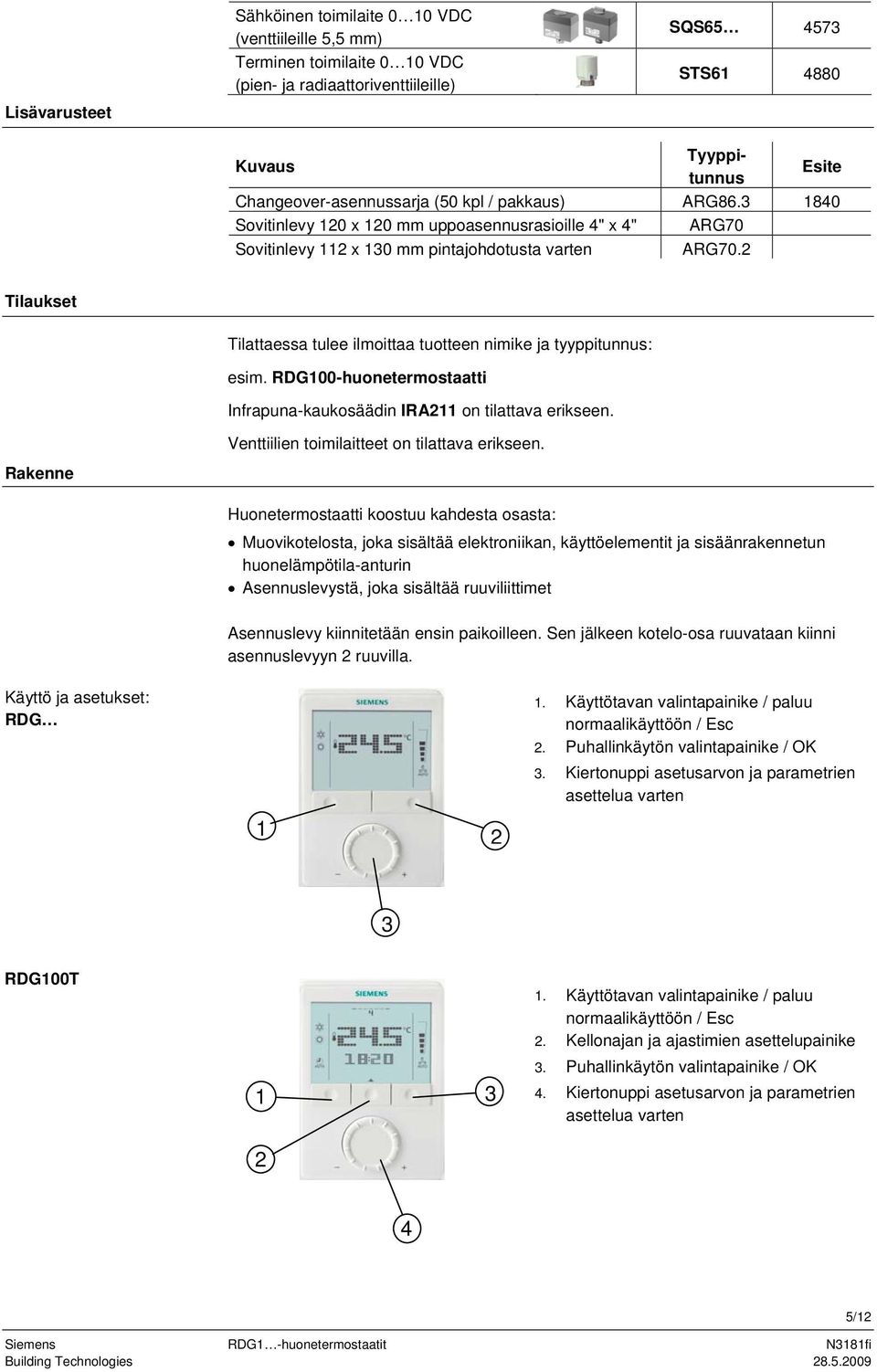

5 Lisävarusteet Sähköinen toimilaite 0 10 VDC (venttiileille 5,5 mm) erminen toimilaite 0 10 VDC (pien- ja radiaattoriventtiileille) SQS SS Kuvaus yyppitunnus Esite Changeover-asennussarja (50 kpl / pakkaus) ARG Sovitinlevy 120 x 120 mm uppoasennusrasioille 4" x 4" ARG70 Sovitinlevy 112 x 130 mm pintajohdotusta varten ARG70.2 ilaukset ilattaessa tulee ilmoittaa tuotteen nimike ja tyyppitunnus: esim. RDG100-huonetermostaatti Infrapuna-kaukosäädin IRA211 on tilattava erikseen. Venttiilien toimilaitteet on tilattava erikseen. Rakenne Huonetermostaatti koostuu kahdesta osasta: Muovikotelosta, joka sisältää elektroniikan, käyttöelementit ja sisäänrakennetun huonelämpötila-anturin Asennuslevystä, joka sisältää ruuviliittimet Asennuslevy kiinnitetään ensin paikoilleen. Sen jälkeen kotelo-osa ruuvataan kiinni asennuslevyyn 2 ruuvilla. Käyttö ja asetukset: RDG 1. Käyttötavan valintapainike / paluu normaalikäyttöön / Esc 2. Puhallinkäytön valintapainike / OK 3. Kiertonuppi asetusarvon ja parametrien asettelua varten RDG Käyttötavan valintapainike / paluu normaalikäyttöön / Esc 2. Kellonajan ja ajastimien asettelupainike 3. Puhallinkäytön valintapainike / OK 4. Kiertonuppi asetusarvon ja parametrien asettelua varten 2 4 5/12 Building echnologies

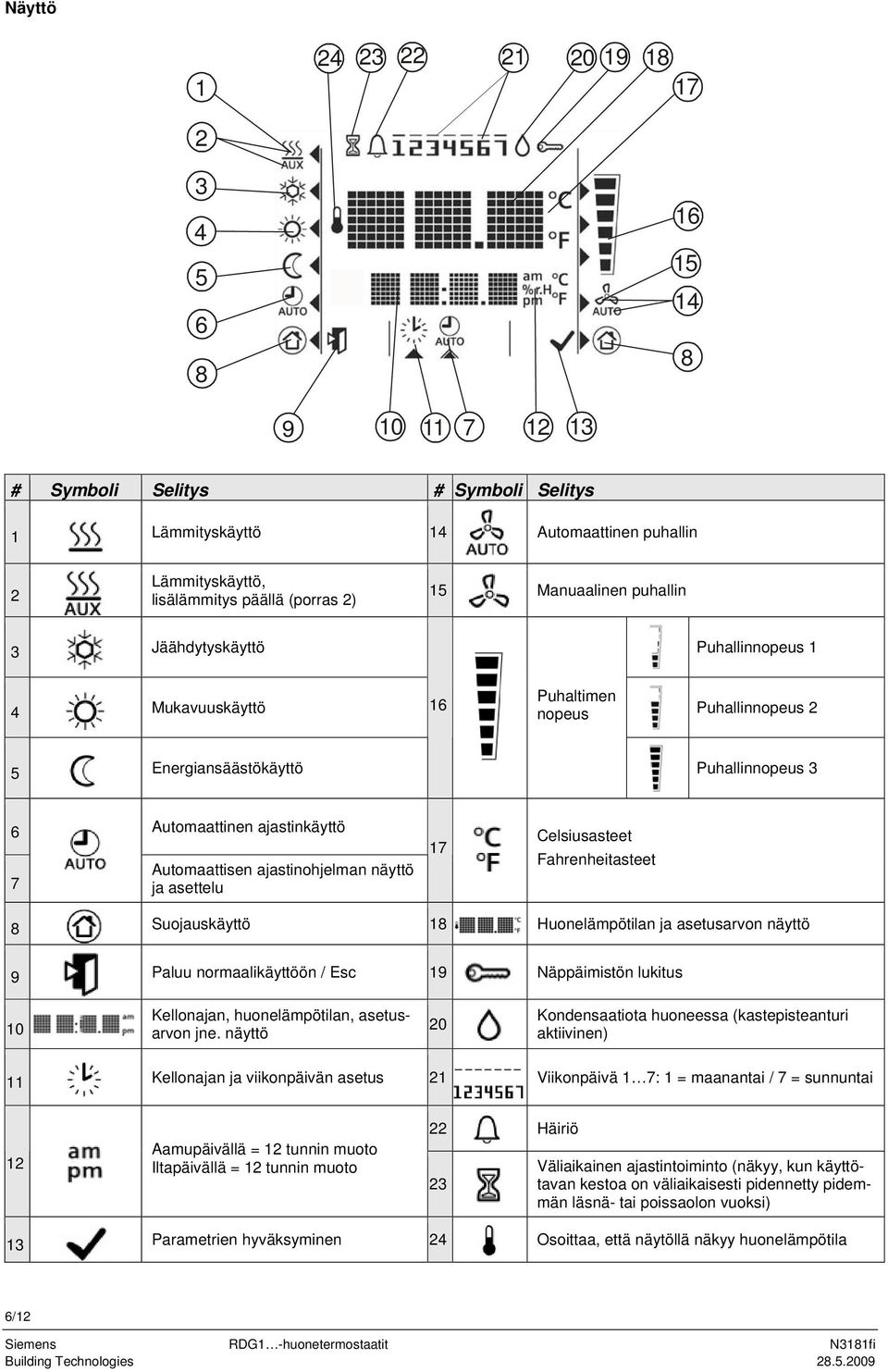

6 Näyttö # Symboli Selitys # Symboli Selitys 1 Lämmityskäyttö 14 Automaattinen puhallin 2 Lämmityskäyttö, lisälämmitys päällä (porras 2) 15 Manuaalinen puhallin 3 Jäähdytyskäyttö Puhallinnopeus 1 4 Mukavuuskäyttö 16 Puhaltimen nopeus Puhallinnopeus 2 5 Energiansäästökäyttö Puhallinnopeus 3 6 Automaattinen ajastinkäyttö 7 Automaattisen ajastinohjelman näyttö ja asettelu 17 Celsiusasteet Fahrenheitasteet 8 Suojauskäyttö 18 Huonelämpötilan ja asetusarvon näyttö 9 Paluu normaalikäyttöön / Esc 19 Näppäimistön lukitus 10 Kellonajan, huonelämpötilan, asetusarvon jne. näyttö 20 Kondensaatiota huoneessa (kastepisteanturi aktiivinen) 11 Kellonajan ja viikonpäivän asetus 21 Viikonpäivä 1 7: 1 = maanantai / 7 = sunnuntai 12 Aamupäivällä = 12 tunnin muoto Iltapäivällä = 12 tunnin muoto 22 Häiriö 23 Väliaikainen ajastintoiminto (näkyy, kun käyttötavan kestoa on väliaikaisesti pidennetty pidemmän läsnä- tai poissaolon vuoksi) 13 Parametrien hyväksyminen 24 Osoittaa, että näytöllä näkyy huonelämpötila 6/12 Building echnologies

7 Asennus Laitetta ei saa asentaa syvennyksiin, hyllyille, verhojen taakse, lämmönlähteiden yläpuolelle tai läheisyyteen, eikä se saa altistua suoralle auringonsäteilylle. Asennuskorkeus n. 1,5 m lattian yläpuolelle. Asennus Laitteet on asennettava huoneessa puhtaaseen ja kuivaan paikkaan, eivätkä ne saa joutua alttiiksi tippu- tai roiskevedelle. Johdotus Katso lisätietoja termostaatin mukana toimitettavasta asennusohjeesta (M3181). ermostaatin johdotus, varokesuojaus ja maadoitus on tehtävä paikallisen määräysten mukaisesti. ermostaattiin, puhaltimeen ja venttiilitoimilaitteisiin menevissä kaapeleissa on verkkojännite 230 VAC, ja ne on mitoitettava vastaavasti. Vain jännitteelle 230 VAC ja termostaateille RDG100 / RDG110 sopivia venttiilitoimilaitteita saa käyttää. Jännitteensyöttöjohdin on suojattava ulkoisella sulakkeella tai virtakatkaisijalla maks. 10 A). uloihin X1-M / X2-M ja D1-GND menevät kaapelit täytyy eristää, jos uppoasennusrasiassa on 230 VAC:n verkkojännite. ermostaattien RDG100.. ja RDG110 tuloissa X1-M ja X2-M on verkkojännite. Jos anturikaapeleita täytyy pidentää, niiden täytyy olla verkkojännitteelle sopivia. Eri laitteiden (esim. kesä- ja talvikäytön vaihtokytkin) tulot X1-M, X2-M tai D1-GND saa liittää rinnan ulkoiseen kytkimeen. Kyseisen kytkimen mitoituksessa on otettava huomioon maksimi yhteenlaskettu kosketinkyselyvirta. Jännitteensyöttö on katkaistava, ennen kuin termostaatin kotelo-osa irrotetaan asennuslevystä! Käyttöönotto Säätösarja Käyttö kompressorin kanssa Anturin kalibrointi Ennen termostaatin kiinnittämistä asennuslevyyn on valittava DIP-kytkimillä tarvittava sovellus sekä vastaava ohjauslähtötyyppi. Käyttöjännitteen päällekytkennän jälkeen termostaatti tekee resetoinnin. Se kestää n. 3 sekuntia, ja sen aikana kaikki LCD-segmentit vilkkuvat osoituksena siitä, että resetointi on tapahtunut oikein. ämän jälkeen pätevä LVI-ammattihenkilö voi tehdä termostaatin käyttöönoton. ermostaatin säätöparametreja voidaan muuttaa järjestelmän kokonaistoiminnan optimoimiseksi (ks. perusdokumentaatio P3181). Sovelluksesta riippuen voi olla tarpeen asettaa säätösarja parametrilla P putkisovellusten tehdasasetuksena on "vain jäähdytys" ja 4-putkisovellusten "lämmitys ja jäähdytys". Jos termostaattia käytetään kompressorin yhteydessä, tällöin lähtöjä Y11/Y21 varten on asetettava minimi päällekytkentäaika (parametri P48) ja minimi poiskytkentäaika (parametri P49) kompressorin vahingoittumisen ja sen eliniän lyhenemisen estämiseksi. Jos termostaatin näyttämä lämpötila ei täsmää mitatun huonelämpötilan kanssa, lämpötila-anturi on uudelleenkalibroitava. ällöin on muutettava parametria P05. Building echnologies /12

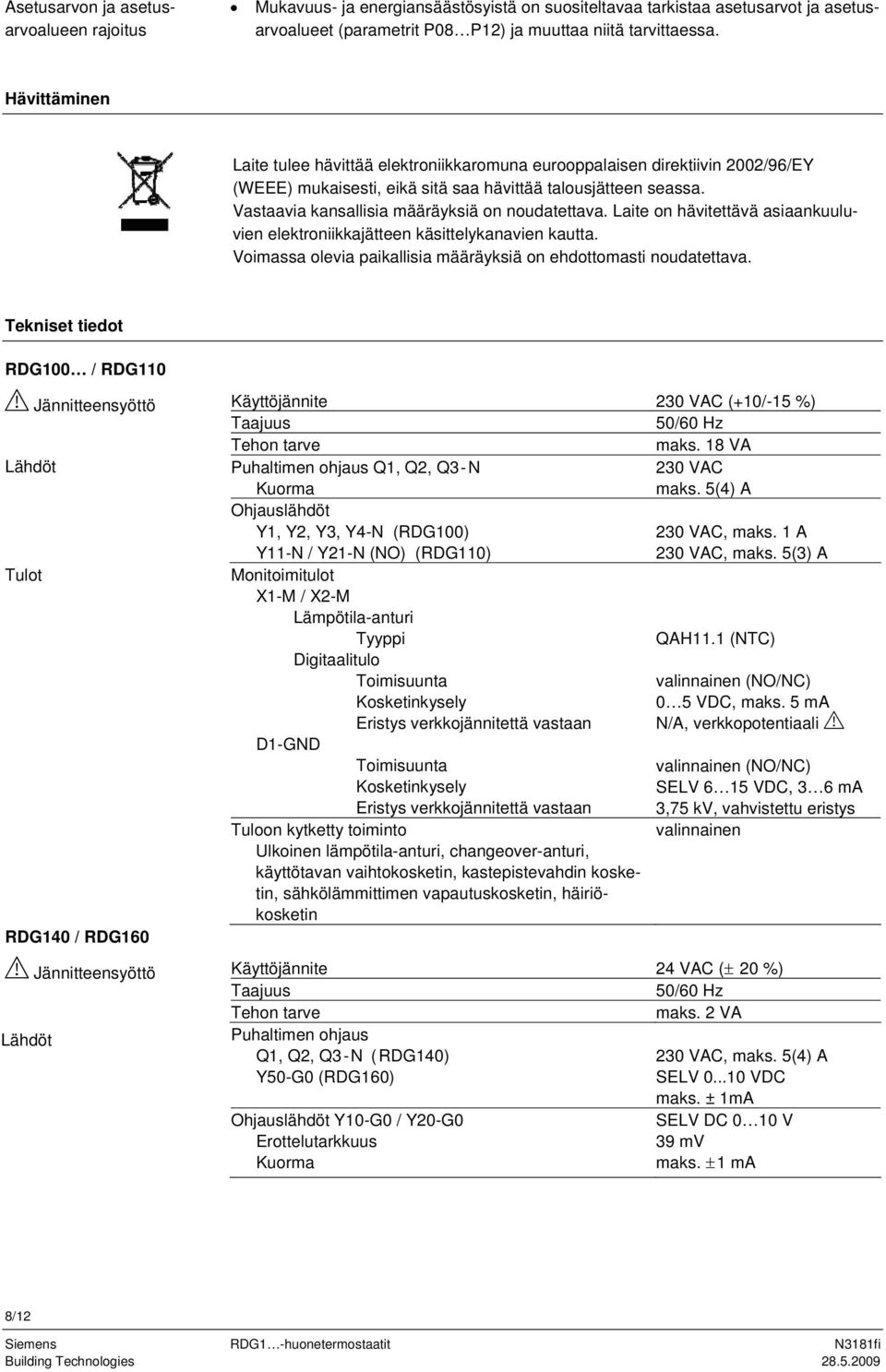

8 Asetusarvon ja asetusarvoalueen rajoitus Mukavuus- ja energiansäästösyistä on suositeltavaa tarkistaa asetusarvot ja asetusarvoalueet (parametrit P08 P12) ja muuttaa niitä tarvittaessa. Hävittäminen Laite tulee hävittää elektroniikkaromuna eurooppalaisen direktiivin 2002/96/EY (WEEE) mukaisesti, eikä sitä saa hävittää talousjätteen seassa. Vastaavia kansallisia määräyksiä on noudatettava. Laite on hävitettävä asiaankuuluvien elektroniikkajätteen käsittelykanavien kautta. Voimassa olevia paikallisia määräyksiä on ehdottomasti noudatettava. ekniset tiedot RDG100 / RDG110 Jännitteensyöttö Lähdöt ulot RDG140 / RDG160 Jännitteensyöttö Lähdöt Käyttöjännite 230 VAC (+10/-15 %) aajuus 50/60 Hz ehon tarve maks. 18 VA Puhaltimen ohjaus Q1, Q2, Q3-N Kuorma 230 VAC maks. 5(4) A Ohjauslähdöt Y1, Y2, Y3, Y4-N (RDG100) Y11-N / Y21-N (NO) (RDG110) 230 VAC, maks. 1 A 230 VAC, maks. 5(3) A Monitoimitulot X1-M / X2-M Lämpötila-anturi yyppi Digitaalitulo oimisuunta Kosketinkysely Eristys verkkojännitettä vastaan D1-GND oimisuunta Kosketinkysely Eristys verkkojännitettä vastaan uloon kytketty toiminto Ulkoinen lämpötila-anturi, changeover-anturi, käyttötavan vaihtokosketin, kastepistevahdin kosketin, sähkölämmittimen vapautuskosketin, häiriökosketin QAH11.1 (NC) valinnainen (NO/NC) 0 5 VDC, maks. 5 ma N/A, verkkopotentiaali valinnainen (NO/NC) SELV 6 15 VDC, 3 6 ma 3,75 kv, vahvistettu eristys valinnainen Käyttöjännite 24 VAC (± 20 %) aajuus 50/60 Hz ehon tarve maks. 2 VA Puhaltimen ohjaus Q1, Q2, Q3-N (RDG140) 230 VAC, maks. 5(4) A Y50-G0 (RDG160) SELV VDC maks. ± 1mA Ohjauslähdöt Y10-G0 / Y20-G0 Erottelutarkkuus Kuorma SELV DC 0 10 V 39 mv maks. ±1 ma 8/12 Building echnologies

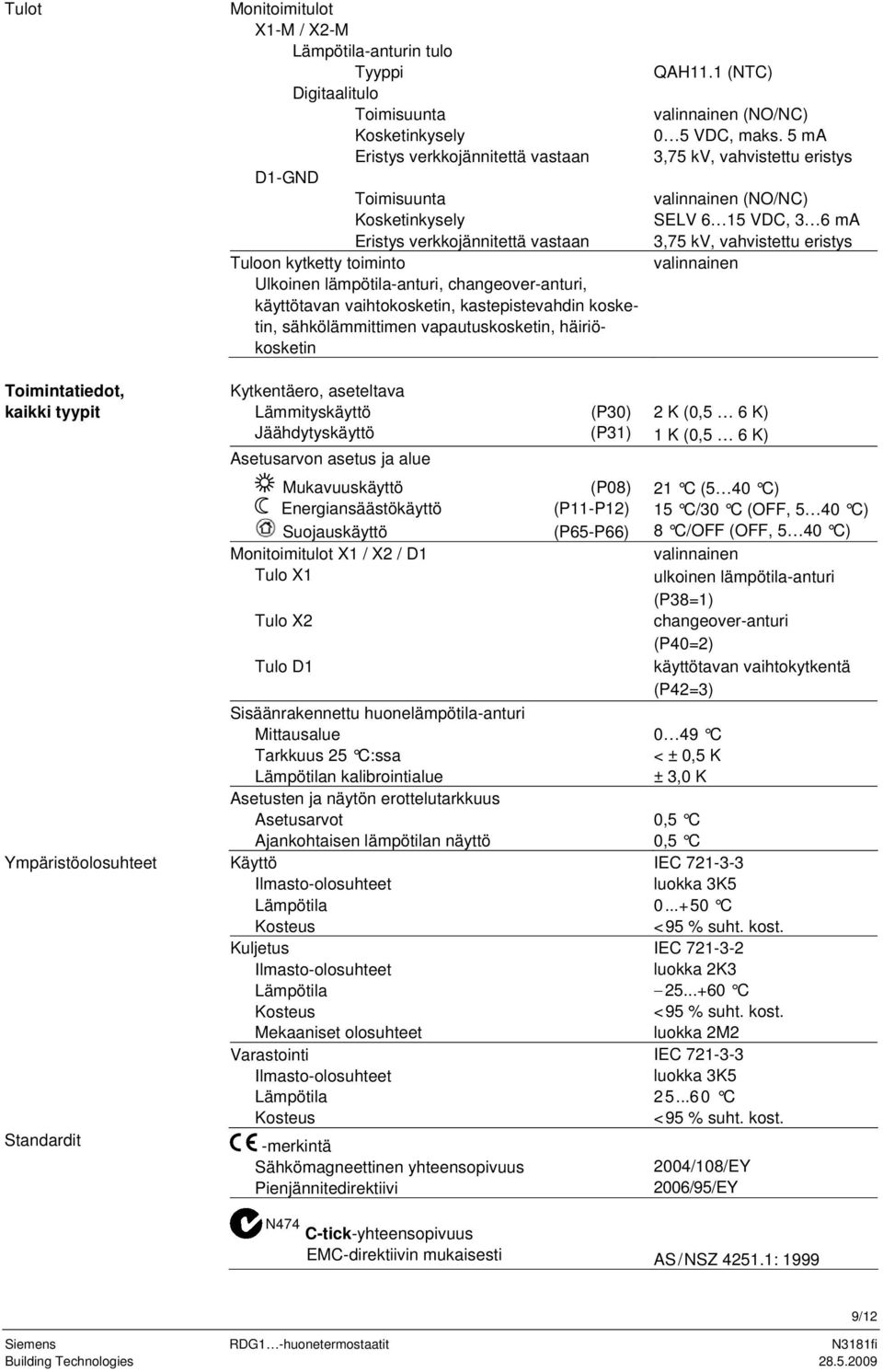

9 ulot Monitoimitulot X1-M / X2-M Lämpötila-anturin tulo yyppi Digitaalitulo oimisuunta Kosketinkysely Eristys verkkojännitettä vastaan D1-GND oimisuunta Kosketinkysely Eristys verkkojännitettä vastaan uloon kytketty toiminto Ulkoinen lämpötila-anturi, changeover-anturi, käyttötavan vaihtokosketin, kastepistevahdin kosketin, sähkölämmittimen vapautuskosketin, häiriökosketin QAH11.1 (NC) valinnainen (NO/NC) 0 5 VDC, maks. 5 ma 3,75 kv, vahvistettu eristys valinnainen (NO/NC) SELV 6 15 VDC, 3 6 ma 3,75 kv, vahvistettu eristys valinnainen oimintatiedot, kaikki tyypit Kytkentäero, aseteltava Lämmityskäyttö Jäähdytyskäyttö Asetusarvon asetus ja alue (P30) (P31) 2 K (0,5 6 K) 1 K (0,5 6 K) Ympäristöolosuhteet Standardit Mukavuuskäyttö Energiansäästökäyttö Suojauskäyttö Monitoimitulot X1 / X2 / D1 ulo X1 ulo X2 ulo D1 Sisäänrakennettu huonelämpötila-anturi Mittausalue arkkuus 25 C:ssa Lämpötilan kalibrointialue Asetusten ja näytön erottelutarkkuus Asetusarvot Ajankohtaisen lämpötilan näyttö Käyttö Ilmasto-olosuhteet Lämpötila Kosteus Kuljetus Ilmasto-olosuhteet Lämpötila Kosteus Mekaaniset olosuhteet Varastointi Ilmasto-olosuhteet Lämpötila Kosteus -merkintä Sähkömagneettinen yhteensopivuus Pienjännitedirektiivi (P08) (P11-P12) (P65-P66) 21 C (5 40 C) 15 C/30 C (OFF, 5 40 C) 8 C/OFF (OFF, 5 40 C) valinnainen ulkoinen lämpötila-anturi (P38=1) changeover-anturi (P40=2) käyttötavan vaihtokytkentä (P42=3) 0 49 C < ± 0,5 K ± 3,0 K 0,5 C 0,5 C IEC luokka 3K C <95 % suht. kost. IEC luokka 2K C <95 % suht. kost. luokka 2M2 IEC luokka 3K C <95 % suht. kost. 2004/108/EY 2006/95/EY N474 C-tick-yhteensopivuus EMC-direktiivin mukaisesti AS/NSZ : 1999 Building echnologies /12

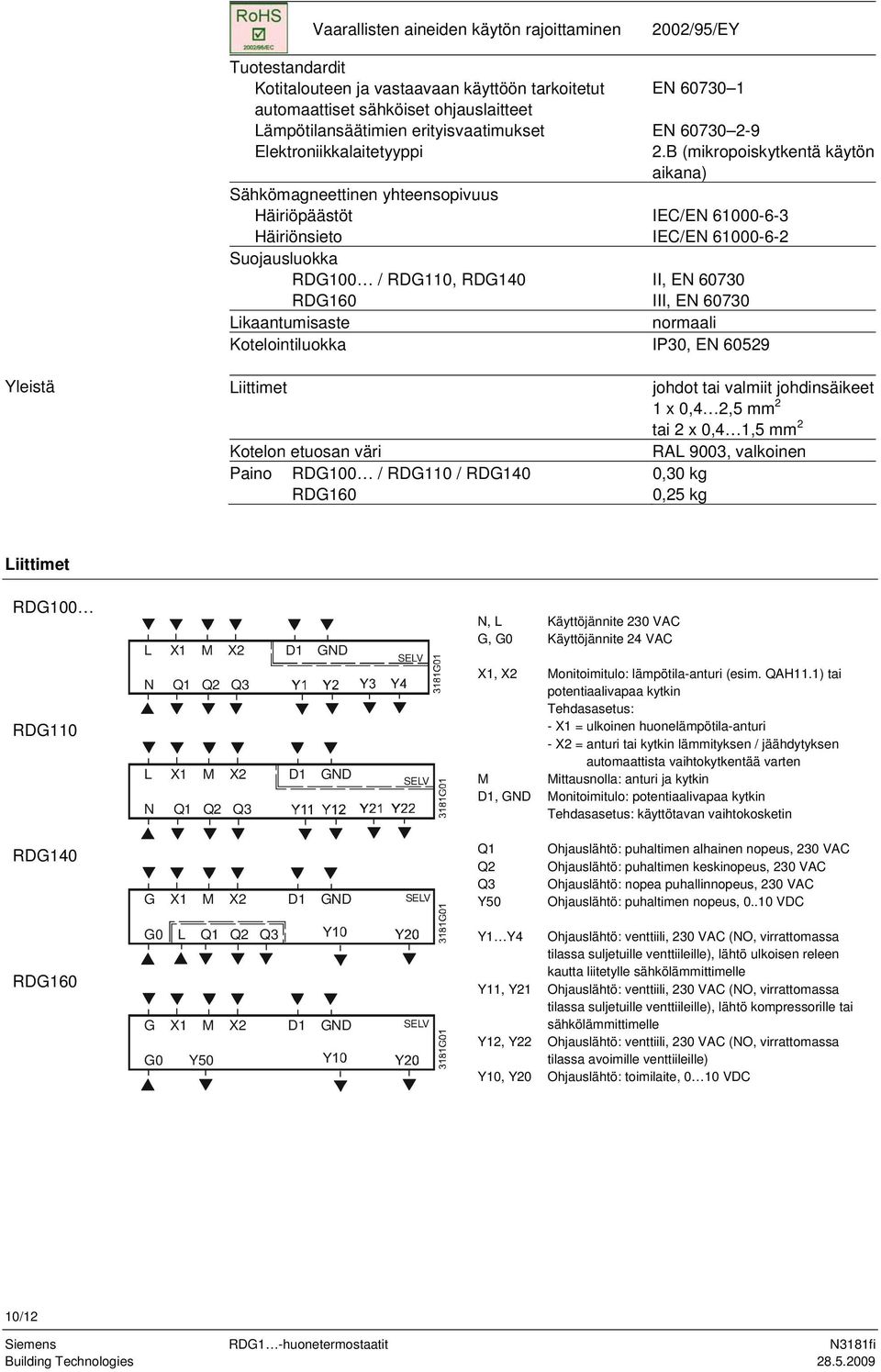

10 Vaarallisten aineiden käytön rajoittaminen 2002/95/EY uotestandardit Kotitalouteen ja vastaavaan käyttöön tarkoitetut automaattiset sähköiset ohjauslaitteet Lämpötilansäätimien erityisvaatimukset Elektroniikkalaitetyyppi Sähkömagneettinen yhteensopivuus Häiriöpäästöt Häiriönsieto Suojausluokka RDG100 / RDG110, RDG140 RDG160 Likaantumisaste EN EN B (mikropoiskytkentä käytön aikana) IEC/EN IEC/EN II, EN III, EN normaali Kotelointiluokka IP30, EN Yleistä Liittimet Kotelon etuosan väri Paino RDG100 / RDG110 / RDG140 RDG160 johdot tai valmiit johdinsäikeet 1 x 0,4 2,5 mm 2 tai 2 x 0,4 1,5 mm 2 RAL 9003, valkoinen 0,30 kg 0,25 kg Liittimet RDG100 RDG110 L X1 M X2 D1 GND N Q1 Q2 Q3 L X1 M X2 D1 GND N Q1 Q2 Q3 SELV SELV N, L Käyttöjännite 230 VAC G, G0 Käyttöjännite 24 VAC X1, X2 Monitoimitulo: lämpötila-anturi (esim. QAH11.1) tai potentiaalivapaa kytkin ehdasasetus: - X1 = ulkoinen huonelämpötila-anturi - X2 = anturi tai kytkin lämmityksen / jäähdytyksen automaattista vaihtokytkentää varten M Mittausnolla: anturi ja kytkin D1, GND Monitoimitulo: potentiaalivapaa kytkin ehdasasetus: käyttötavan vaihtokosketin RDG140 G X1 M X2 D1 GND SELV Q1 Q2 Q3 Y50 Ohjauslähtö: puhaltimen alhainen nopeus, 230 VAC Ohjauslähtö: puhaltimen keskinopeus, 230 VAC Ohjauslähtö: nopea puhallinnopeus, 230 VAC Ohjauslähtö: puhaltimen nopeus, VDC RDG160 G0 L Q1 Q2 Q3 G X1 M X2 D1 GND G0 Y50 SELV Y1 Y4 Ohjauslähtö: venttiili, 230 VAC (NO, virrattomassa tilassa suljetuille venttiileille), lähtö ulkoisen releen kautta liitetylle sähkölämmittimelle Y11, Y21 Ohjauslähtö: venttiili, 230 VAC (NO, virrattomassa tilassa suljetuille venttiileille), lähtö kompressorille tai sähkölämmittimelle Y12, Y22 Ohjauslähtö: venttiili, 230 VAC (NO, virrattomassa tilassa avoimille venttiileille) Y10, Y20 Ohjauslähtö: toimilaite, 0 10 VDC 10/12 Building echnologies

11 Kytkentäkaaviot RDG tai 3-nopeuksinen puhallin RDG tai 3-nopeuksinen puhallin 2-putki 2-putki radiaattori 4-putki 2-portainen radiaattori 4-putki 2-portainen 2-putki- ja 4-putki ja 1- ja 2-portainen kompressori Kompressori ja Kompressori ja takaiskuventtiili RV N1 Huonetermostaatti RDG1 1- tai 3-nopeuksinen puhallin V Venttiilitoimilaitteet: 2-piste tai PWM, 3-piste, lämmitys, jäähdytys, radiaattori, lämmitys / jäähdytys, porras 1 tai 2 E 1 Sähkölämmitin C1, C2 Kompressori S1, S2 Kytkin (avainkortti, ikkunakosketin tms.) S3 Kytkin SELV-tulossa (avainkortti, ikkunakosketin) B1, B2 Lämpötila-anturi (paluuilman anturi, ulkoinen huonelämpötila, changeover-anturi, lattialämpötilan rajoitus, jne.) RV akaiskuventtiili Y Rele Building echnologies /12

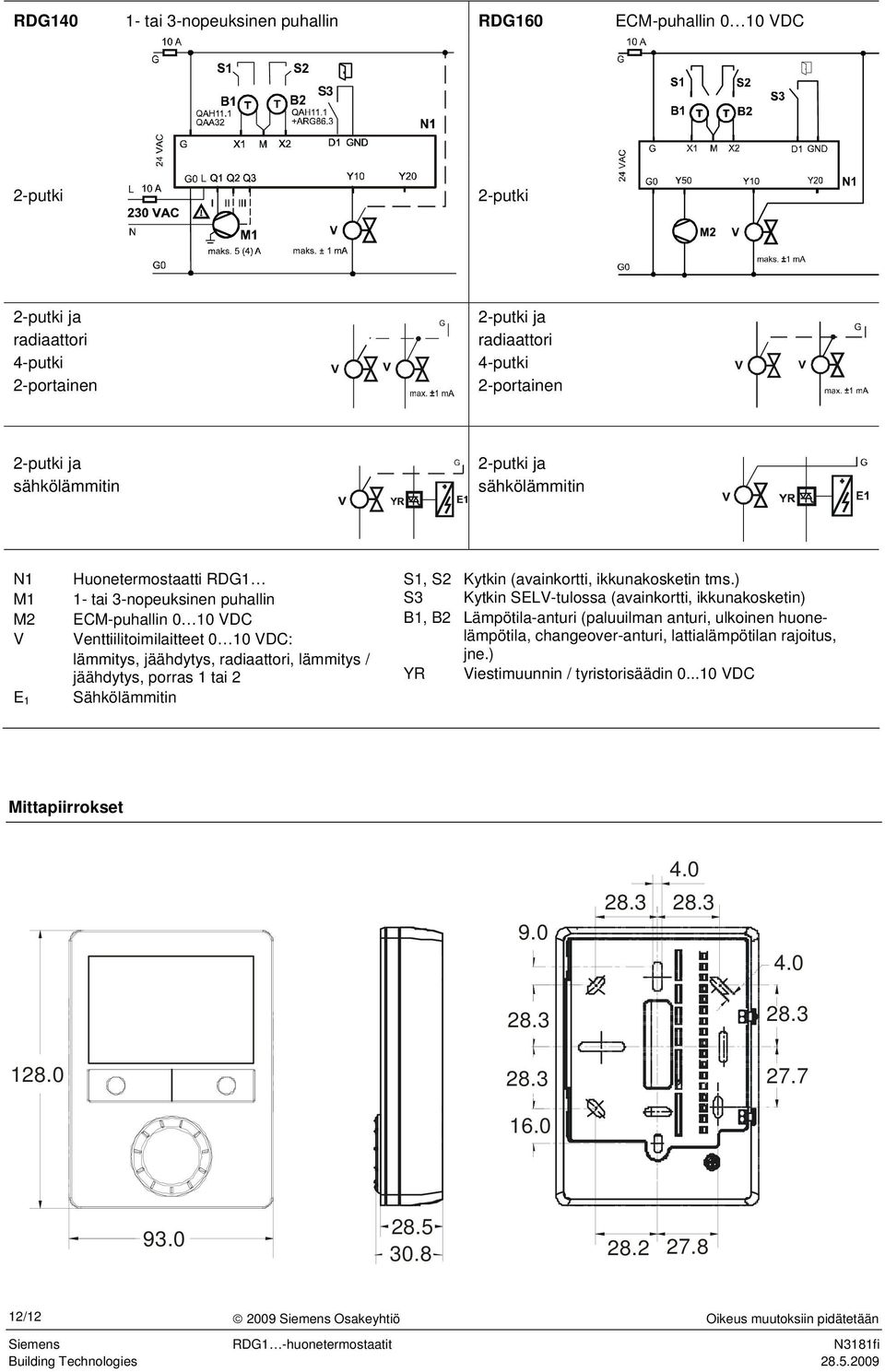

12 RDG tai 3-nopeuksinen puhallin RDG160 ECM-puhallin 0 10 VDC S3 2-putki 2-putki radiaattori 4-putki 2-portainen radiaattori 4-putki 2-portainen N1 M2 V E 1 Huonetermostaatti RDG1 1- tai 3-nopeuksinen puhallin ECM-puhallin 0 10 VDC Venttiilitoimilaitteet 0 10 VDC: lämmitys, jäähdytys, radiaattori, lämmitys / jäähdytys, porras 1 tai 2 Sähkölämmitin S1, S2 Kytkin (avainkortti, ikkunakosketin tms.) S3 Kytkin SELV-tulossa (avainkortti, ikkunakosketin) B1, B2 Lämpötila-anturi (paluuilman anturi, ulkoinen huonelämpötila, changeover-anturi, lattialämpötilan rajoitus, jne.) YR Viestimuunnin / tyristorisäädin VDC Mittapiirrokset / Siemens Osakeyhtiö Oikeus muutoksiin pidätetään Building echnologies
