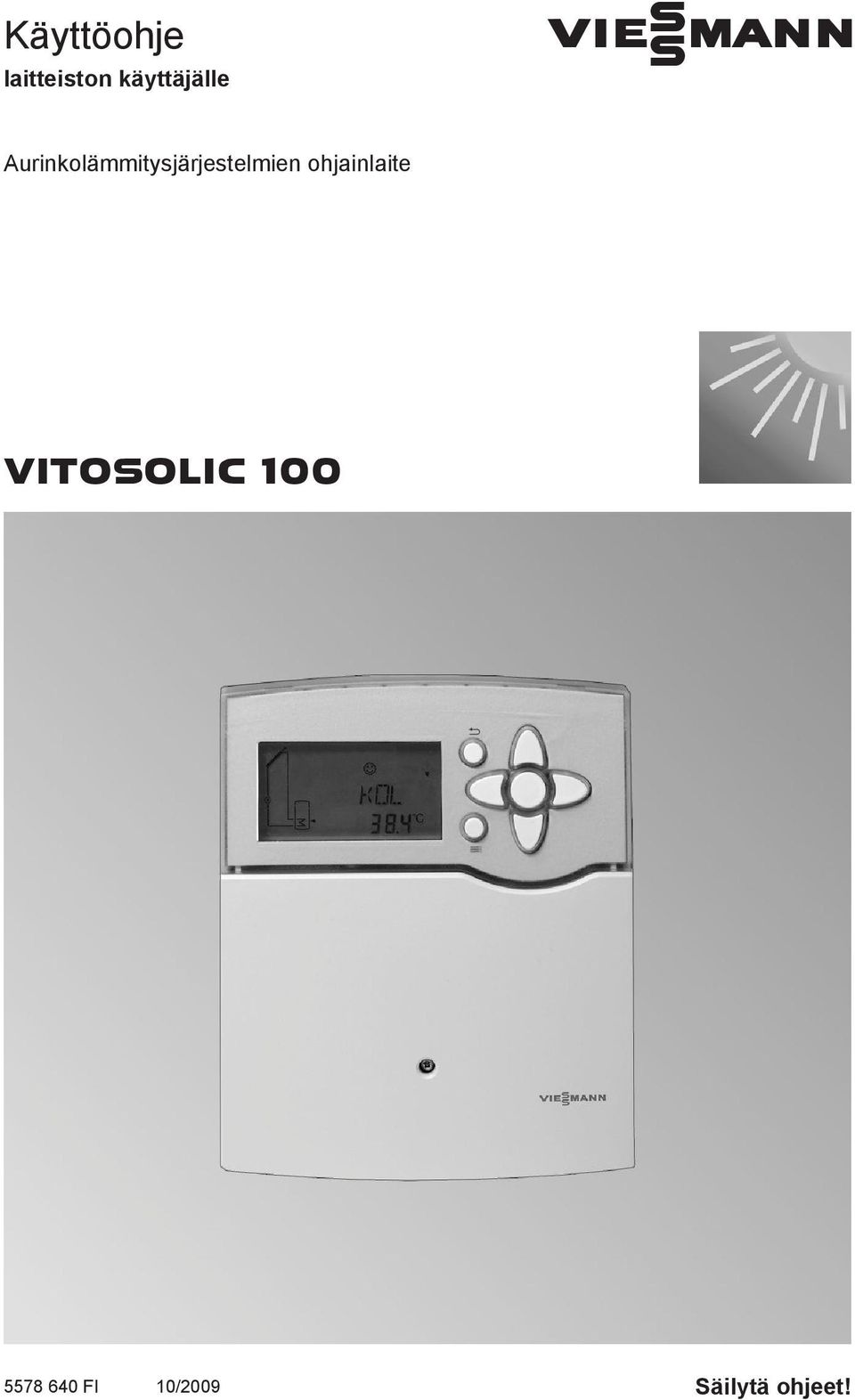

VIESMANN. Käyttöohje VITOSOLIC 100. laitteiston käyttäjälle. Aurinkolämmitysjärjestelmien ohjainlaite FI 10/2009 Säilytä ohjeet!

Transkriptio

1 Käyttöohje laitteiston käyttäjälle VIESMANN Aurinkolämmitysjärjestelmien ohjainlaite VITOSOLIC /2009 Säilytä ohjeet!

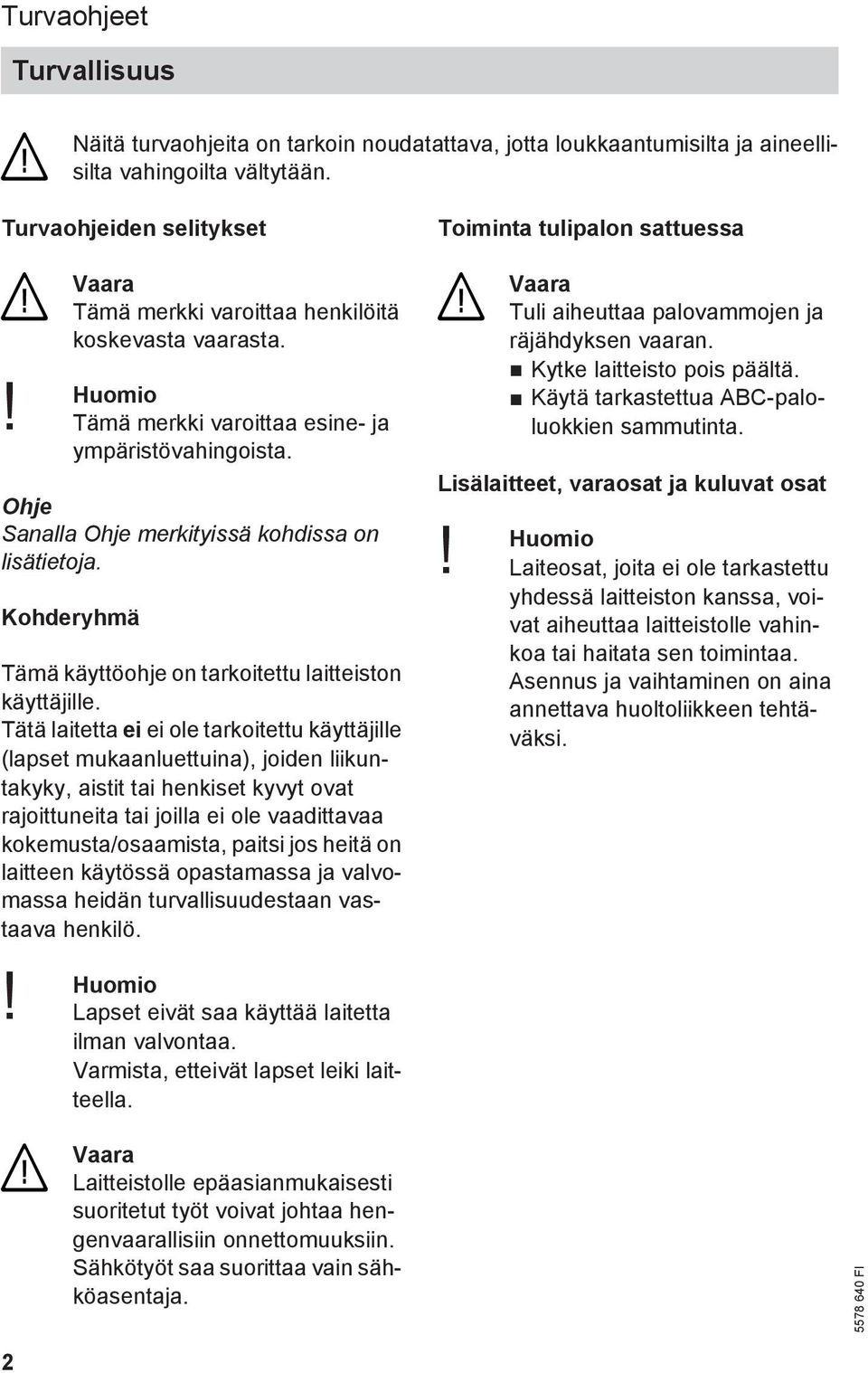

2 Turvaohjeet Turvallisuus Näitä turvaohjeita on tarkoin noudatattava, jotta loukkaantumisilta ja aineellisilta vahingoilta vältytään. Turvaohjeiden selitykset Vaara Tämä merkki varoittaa henkilöitä koskevasta vaarasta.! Huomio Tämä merkki varoittaa esine- ja ympäristövahingoista. Ohje Sanalla Ohje merkityissä kohdissa on lisätietoja. Kohderyhmä Tämä käyttöohje on tarkoitettu laitteiston käyttäjille. Tätä laitetta ei ei ole tarkoitettu käyttäjille (lapset mukaanluettuina), joiden liikuntakyky, aistit tai henkiset kyvyt ovat rajoittuneita tai joilla ei ole vaadittavaa kokemusta/osaamista, paitsi jos heitä on laitteen käytössä opastamassa ja valvomassa heidän turvallisuudestaan vastaava henkilö. Toiminta tulipalon sattuessa Vaara Tuli aiheuttaa palovammojen ja räjähdyksen vaaran. Kytke laitteisto pois päältä. Käytä tarkastettua ABC-paloluokkien sammutinta. Lisälaitteet, varaosat ja kuluvat osat Huomio! Laiteosat, joita ei ole tarkastettu yhdessä laitteiston kanssa, voivat aiheuttaa laitteistolle vahinkoa tai haitata sen toimintaa. Asennus ja vaihtaminen on aina annettava huoltoliikkeen tehtäväksi.! Huomio Lapset eivät saa käyttää laitetta ilman valvontaa. Varmista, etteivät lapset leiki laitteella. Vaara Laitteistolle epäasianmukaisesti suoritetut työt voivat johtaa hengenvaarallisiin onnettomuuksiin. Sähkötyöt saa suorittaa vain sähköasentaja. 2

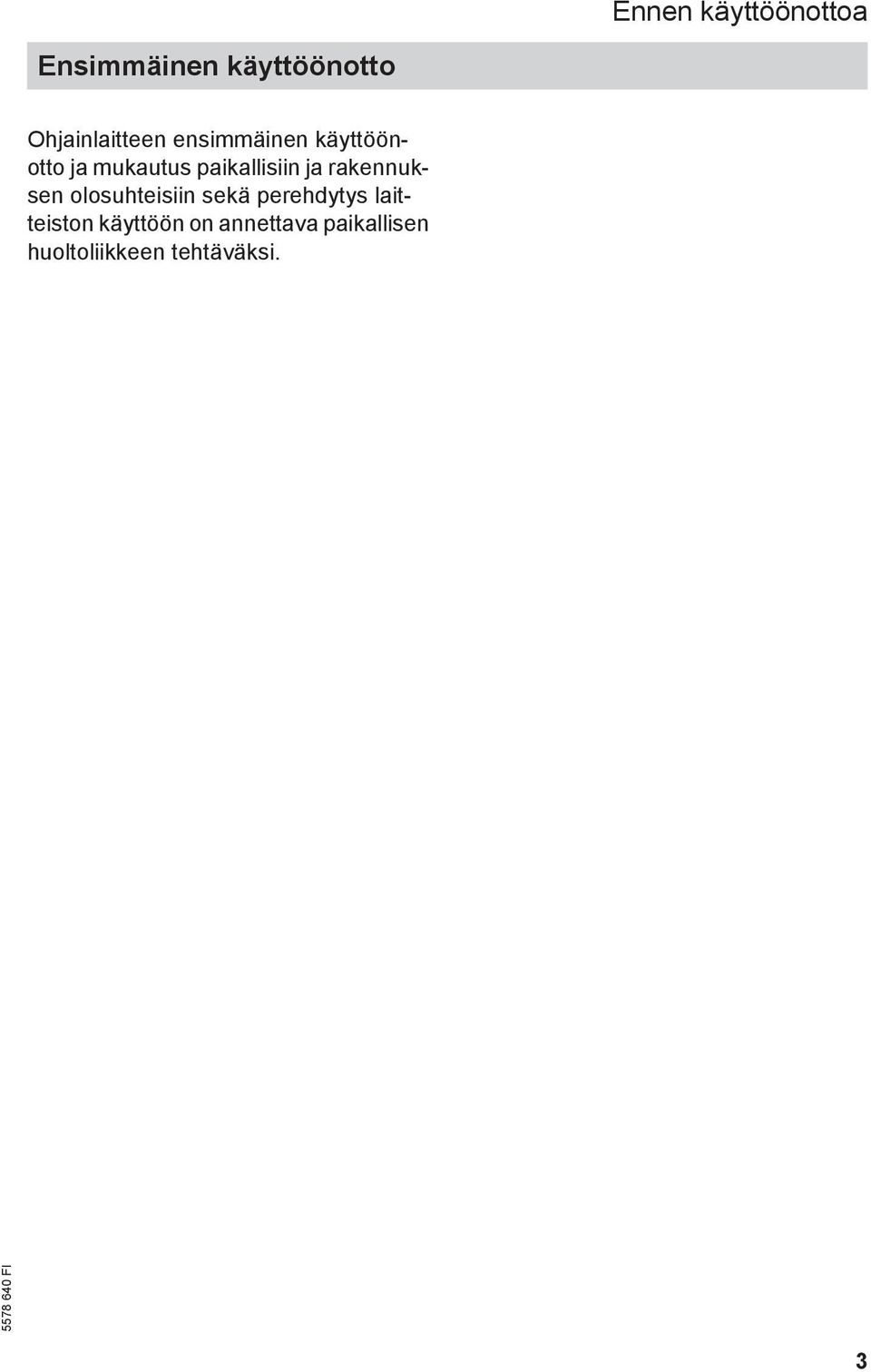

3 Ennen käyttöönottoa Ensimmäinen käyttöönotto Ohjainlaitteen ensimmäinen käyttöönotto ja mukautus paikallisiin ja rakennuksen olosuhteisiin sekä perehdytys laitteiston käyttöön on annettava paikallisen huoltoliikkeen tehtäväksi. 3

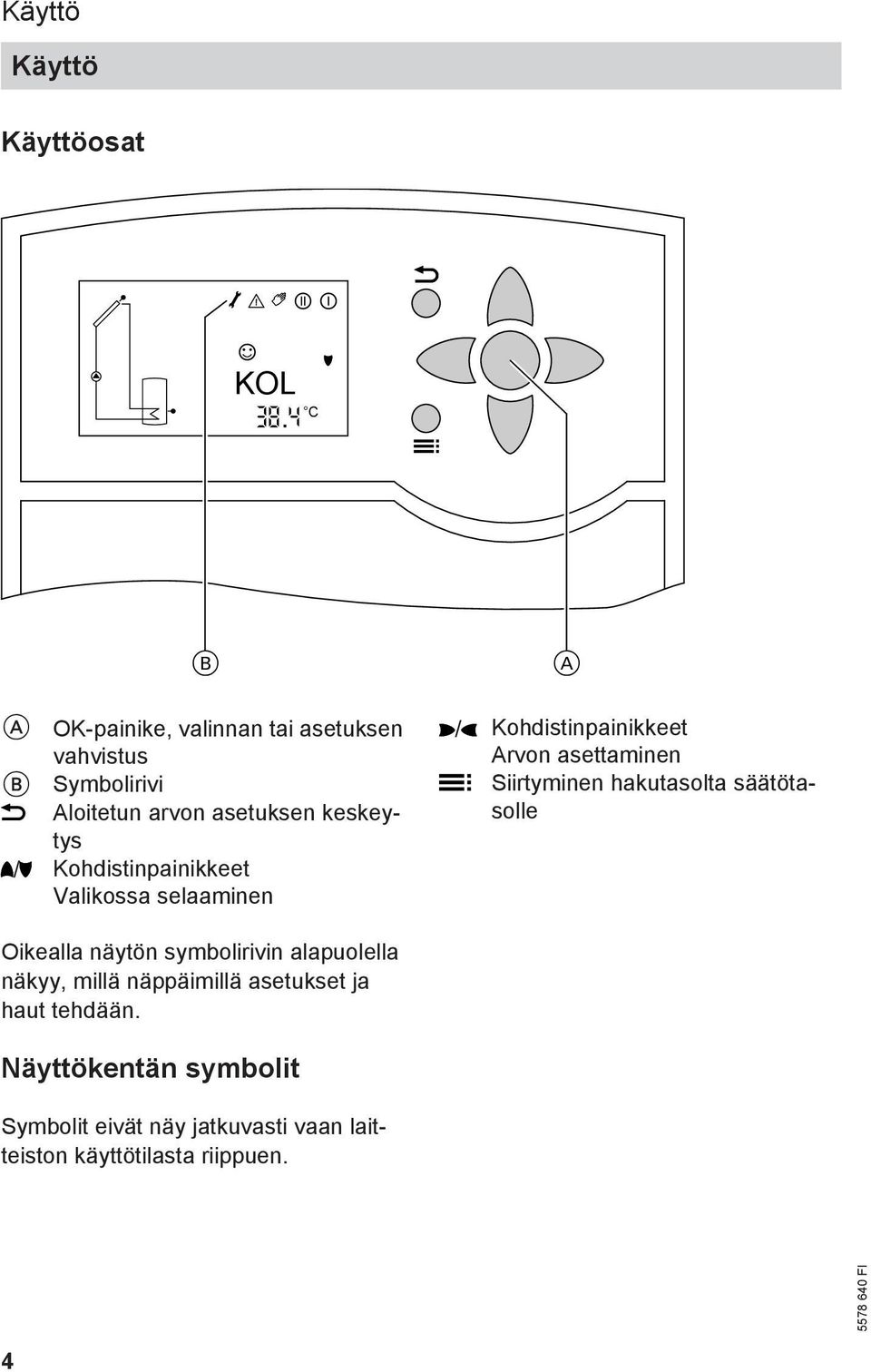

4 Käyttö Käyttö Käyttöosat KOL C B A OK-painike, valinnan tai asetuksen vahvistus B Symbolirivi Aloitetun arvon asetuksen keskeytys / Kohdistinpainikkeet Valikossa selaaminen A / Kohdistinpainikkeet Arvon asettaminen Siirtyminen hakutasolta säätötasolle Oikealla näytön symbolirivin alapuolella näkyy, millä näppäimillä asetukset ja haut tehdään. Näyttökentän symbolit Symbolit eivät näy jatkuvasti vaan laitteiston käyttötilasta riippuen. 4

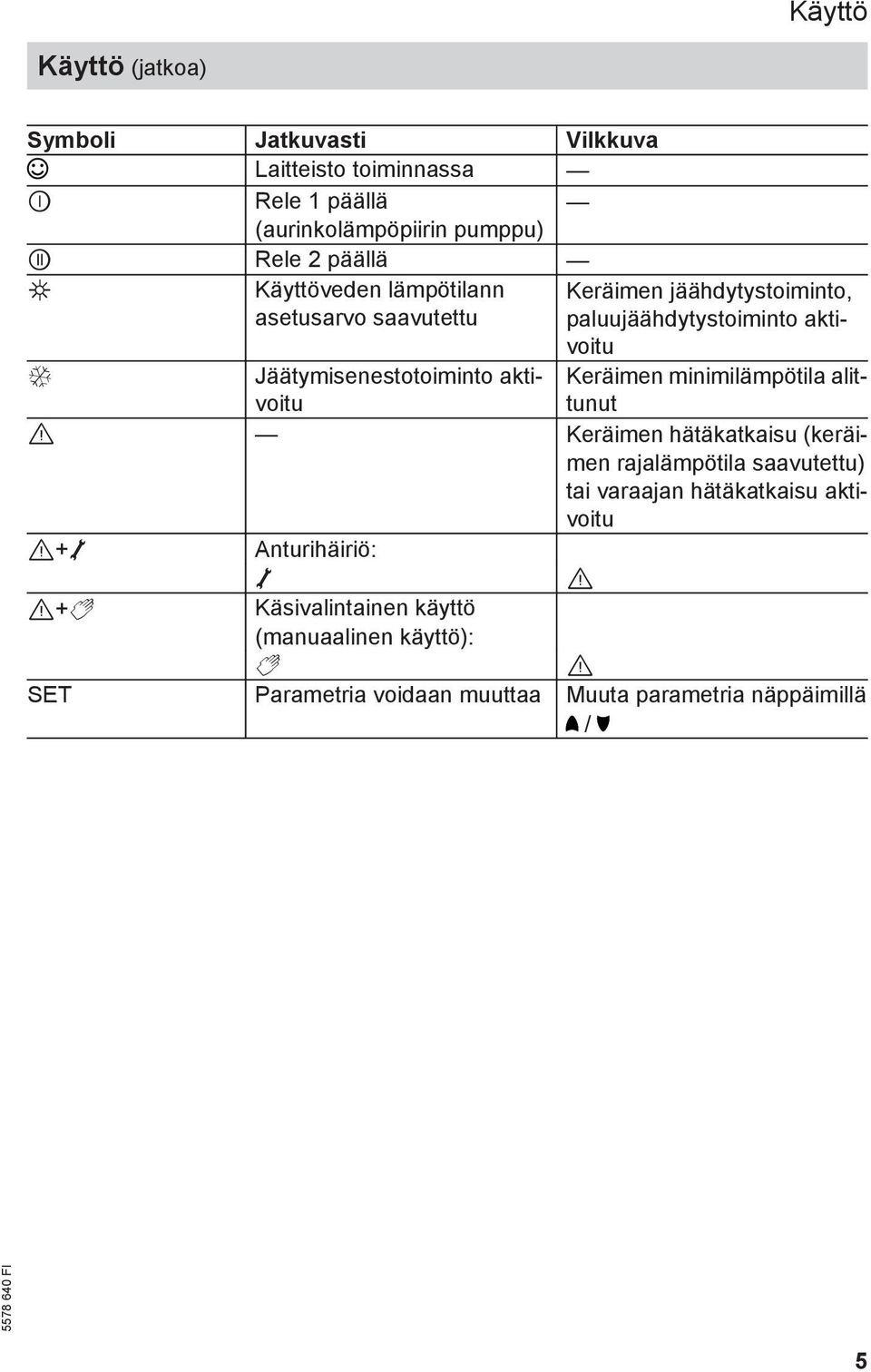

5 Käyttö Käyttö (jatkoa) Symboli Jatkuvasti Vilkkuva Laitteisto toiminnassa  Rele 1 päällä (aurinkolämpöpiirin pumppu) à Rele 2 päällä È Käyttöveden lämpötilann asetusarvo saavutettu Keräimen jäähdytystoiminto, paluujäähdytystoiminto aktivoitu Ç Jäätymisenestotoiminto aktivoitu Keräimen minimilämpötila alittunut Keräimen hätäkatkaisu (keräimen rajalämpötila saavutettu) tai varaajan hätäkatkaisu aktivoitu +Ä Anturihäiriö: Ä +Æ Käsivalintainen käyttö (manuaalinen käyttö): Æ SET Parametria voidaan muuttaa Muuta parametria näppäimillä / 5

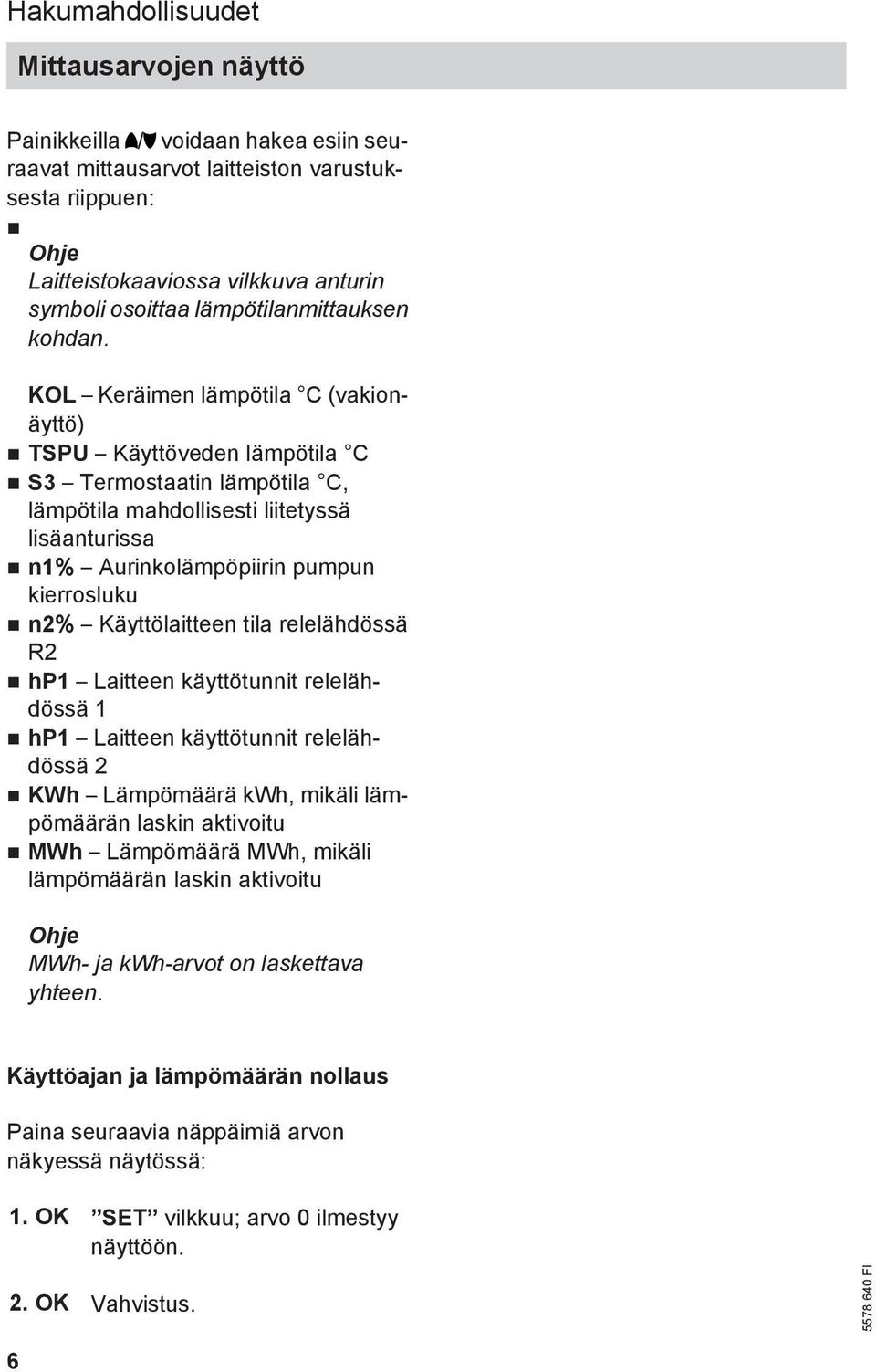

6 Hakumahdollisuudet Mittausarvojen näyttö Painikkeilla / voidaan hakea esiin seuraavat mittausarvot laitteiston varustuksesta riippuen: Ohje Laitteistokaaviossa vilkkuva anturin symboli osoittaa lämpötilanmittauksen kohdan. KOL Keräimen lämpötila C (vakionäyttö) TSPU Käyttöveden lämpötila C S3 Termostaatin lämpötila C, lämpötila mahdollisesti liitetyssä lisäanturissa n1% Aurinkolämpöpiirin pumpun kierrosluku n2% Käyttölaitteen tila relelähdössä R2 hp1 Laitteen käyttötunnit relelähdössä 1 hp1 Laitteen käyttötunnit relelähdössä 2 KWh Lämpömäärä kwh, mikäli lämpömäärän laskin aktivoitu MWh Lämpömäärä MWh, mikäli lämpömäärän laskin aktivoitu Ohje MWh- ja kwh-arvot on laskettava yhteen. Käyttöajan ja lämpömäärän nollaus Paina seuraavia näppäimiä arvon näkyessä näytössä: 1. OK SET vilkkuu; arvo 0 ilmestyy näyttöön. 2. OK Vahvistus. 6

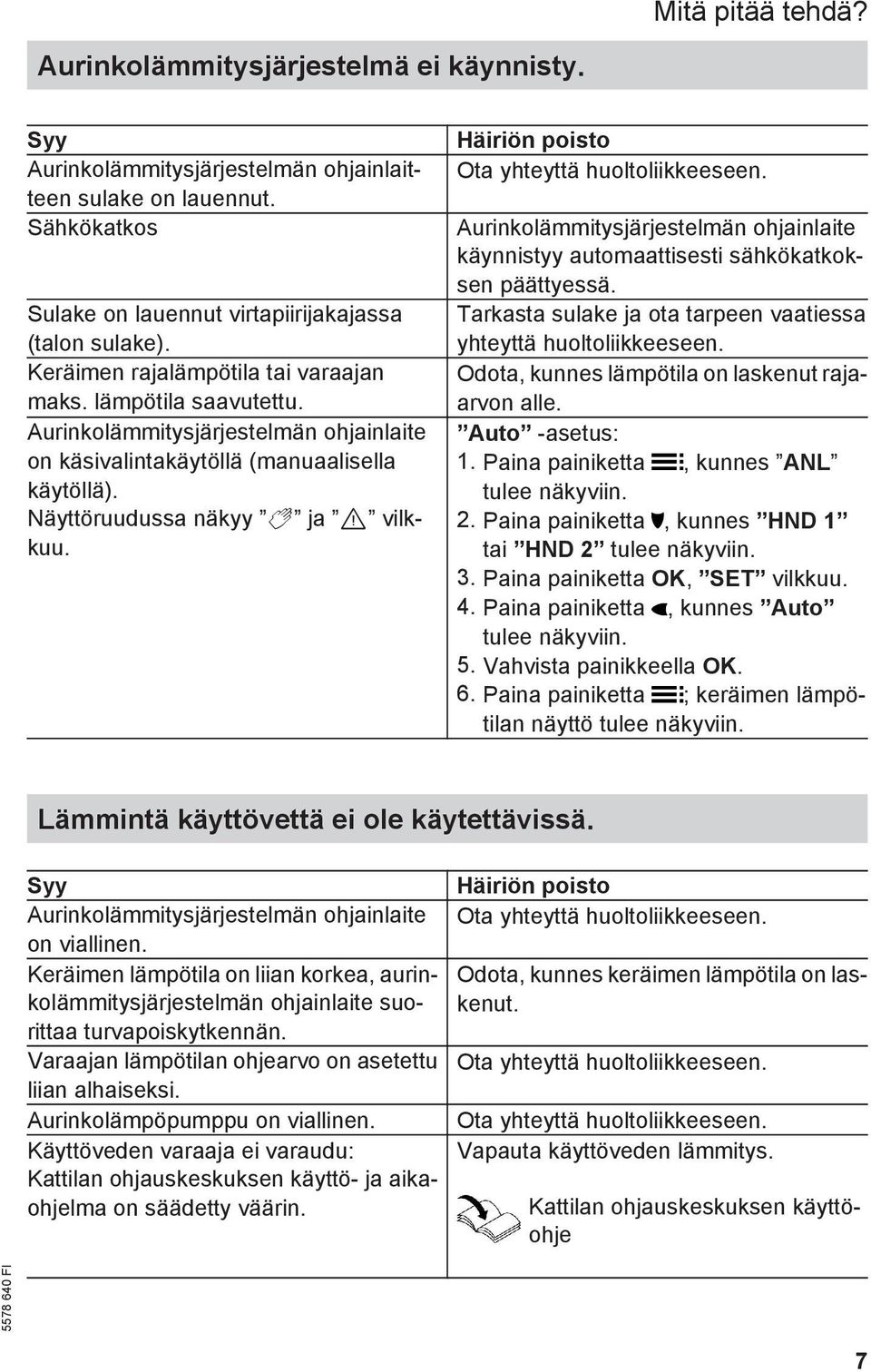

7 Mitä pitää tehdä? Aurinkolämmitysjärjestelmä ei käynnisty. Syy Aurinkolämmitysjärjestelmän ohjainlaitteen sulake on lauennut. Sähkökatkos Sulake on lauennut virtapiirijakajassa (talon sulake). Keräimen rajalämpötila tai varaajan maks. lämpötila saavutettu. Aurinkolämmitysjärjestelmän ohjainlaite on käsivalintakäytöllä (manuaalisella käytöllä). Näyttöruudussa näkyy Æ ja vilkkuu. Häiriön poisto Ota yhteyttä huoltoliikkeeseen. Aurinkolämmitysjärjestelmän ohjainlaite käynnistyy automaattisesti sähkökatkoksen päättyessä. Tarkasta sulake ja ota tarpeen vaatiessa yhteyttä huoltoliikkeeseen. Odota, kunnes lämpötila on laskenut rajaarvon alle. Auto -asetus: 1. Paina painiketta, kunnes ANL tulee näkyviin. 2. Paina painiketta, kunnes HND 1 tai HND 2 tulee näkyviin. 3. Paina painiketta OK, SET vilkkuu. 4. Paina painiketta, kunnes Auto tulee näkyviin. 5. Vahvista painikkeella OK. 6. Paina painiketta ; keräimen lämpötilan näyttö tulee näkyviin. Lämmintä käyttövettä ei ole käytettävissä. Syy Häiriön poisto Aurinkolämmitysjärjestelmän ohjainlaite Ota yhteyttä huoltoliikkeeseen. on viallinen. Keräimen lämpötila on liian korkea, aurinkolämmitysjärjestelmän ohjainlaite suorittaa turvapoiskytkennän. Varaajan lämpötilan ohjearvo on asetettu Ota yhteyttä huoltoliikkeeseen. liian alhaiseksi. Aurinkolämpöpumppu on viallinen. Ota yhteyttä huoltoliikkeeseen. Käyttöveden varaaja ei varaudu: Vapauta käyttöveden lämmitys. Kattilan ohjauskeskuksen käyttö- ja aikaohjelma on säädetty väärin. Odota, kunnes keräimen lämpötila on laskenut. Kattilan ohjauskeskuksen käyttöohje 7

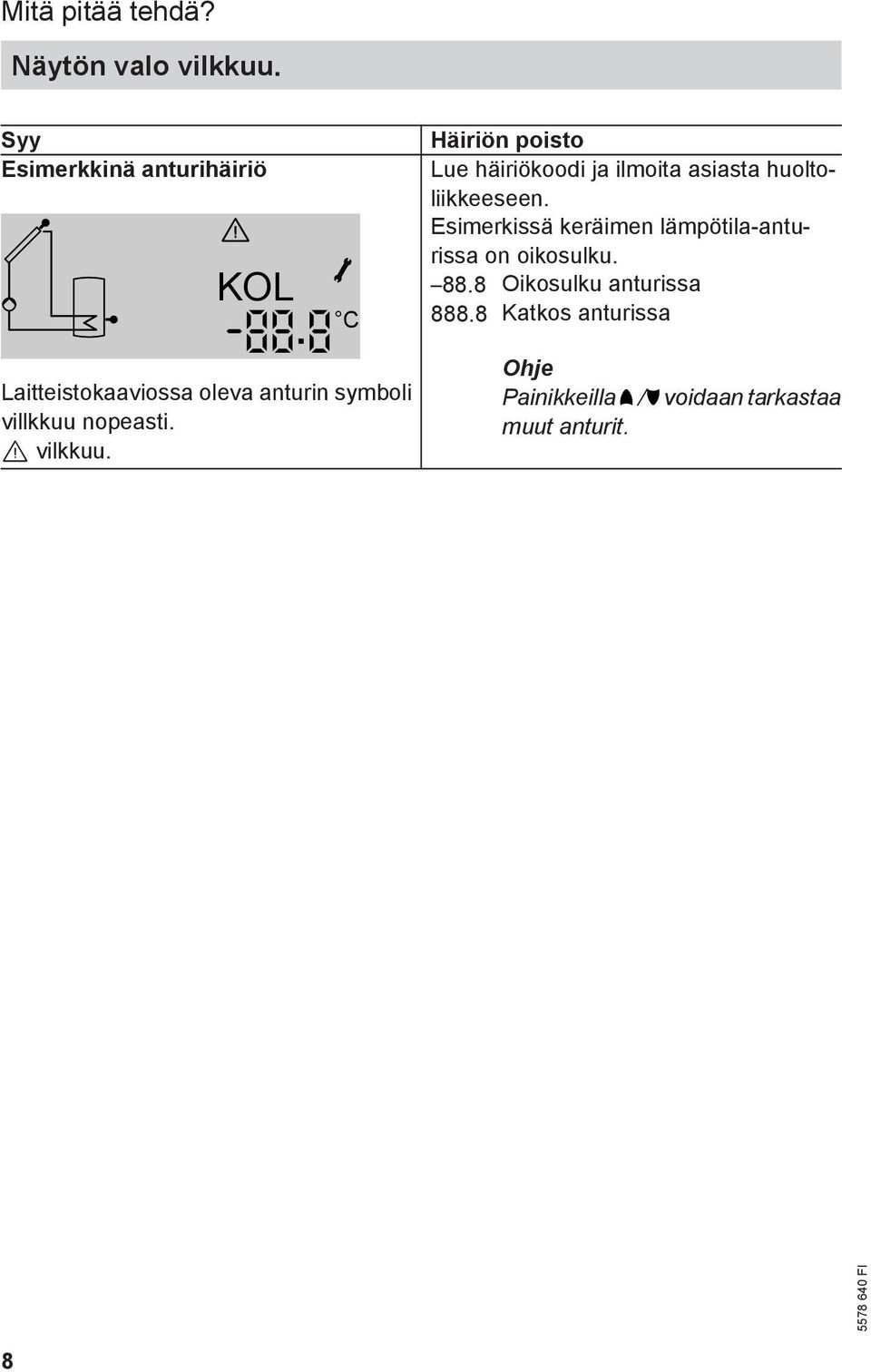

8 Mitä pitää tehdä? Näytön valo vilkkuu. Syy Esimerkkinä anturihäiriö KOL C Häiriön poisto Lue häiriökoodi ja ilmoita asiasta huoltoliikkeeseen. Esimerkissä keräimen lämpötila-anturissa on oikosulku Oikosulku anturissa Katkos anturissa Laitteistokaaviossa oleva anturin symboli villkkuu nopeasti. vilkkuu. Ohje Painikkeilla / voidaan tarkastaa muut anturit. 8

9 Voimassaolo Koskee ohjainlaitteita Vitosolic 100, tyyppi SD1 til.nro til.nro til.nro til.nro Yhteyshenkilö Käänny asennuksen tehneen huoltoliikkeen puoleen lämmityslaitteistoa koskevissa kysymyksissä sekä huolto- ja korjaustöissä. Lähimmät lämmityksen ammattilaiset löytyvät verkon osoitteesta Viessmann OY Äyritie 8 A Vantaa Fax Puh

10 10

11 11

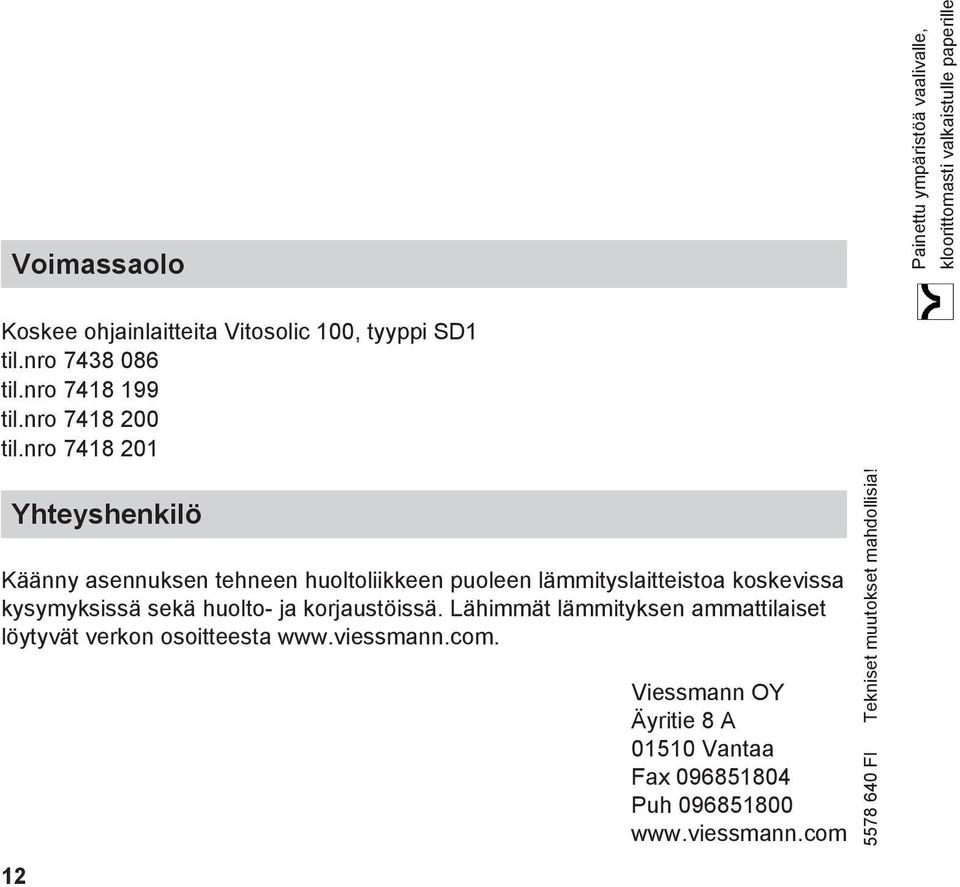

12 Voimassaolo Painettu ympäristöä vaalivalle, kloorittomasti valkaistulle paperille Koskee ohjainlaitteita Vitosolic 100, tyyppi SD1 til.nro til.nro til.nro til.nro Yhteyshenkilö Käänny asennuksen tehneen huoltoliikkeen puoleen lämmityslaitteistoa koskevissa kysymyksissä sekä huolto- ja korjaustöissä. Lähimmät lämmityksen ammattilaiset löytyvät verkon osoitteesta 12 Viessmann OY Äyritie 8 A Vantaa Fax Puh Tekniset muutokset mahdollisia!
