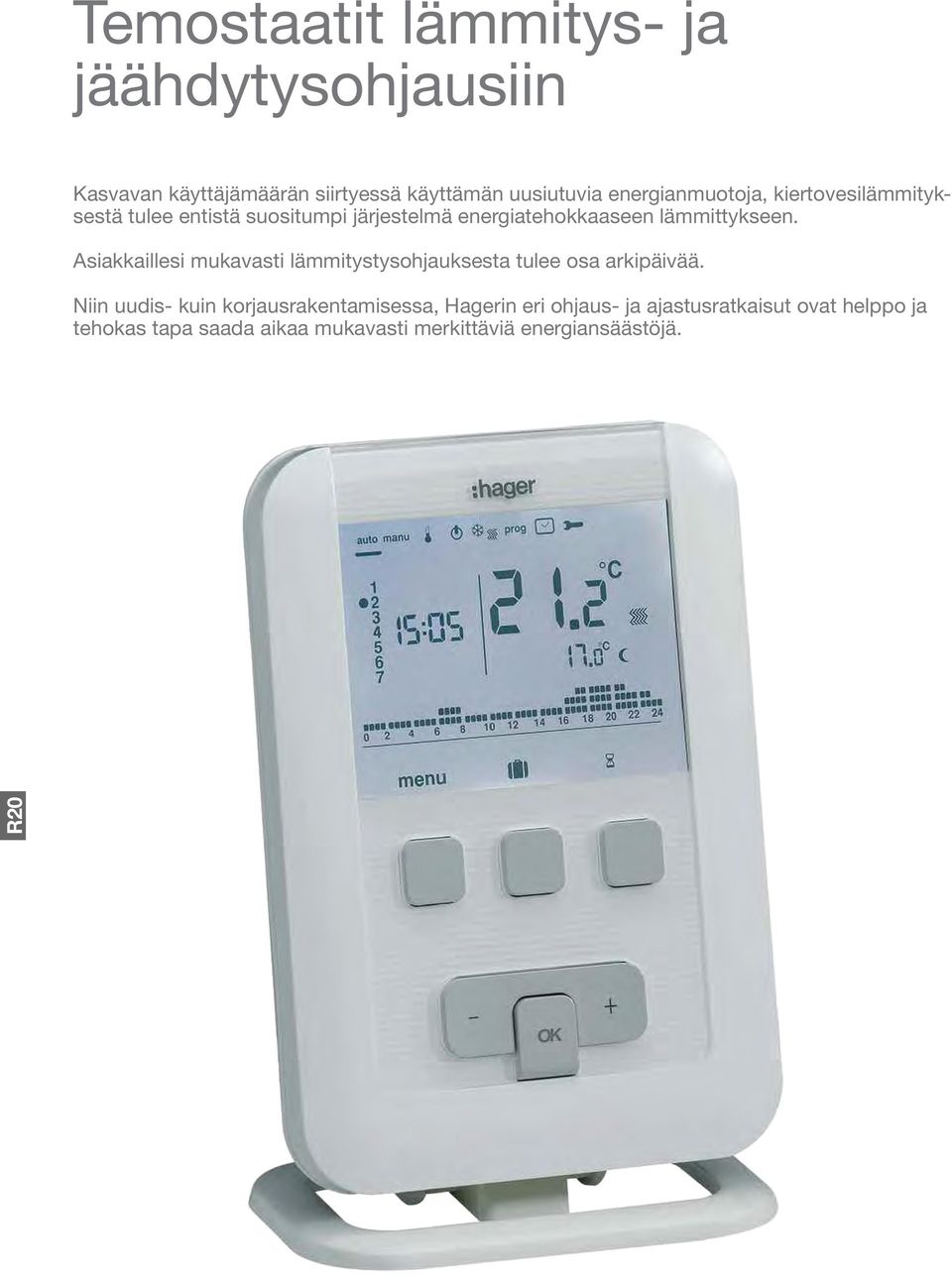

1 R20 Temostaatit lämmitys- ja jäähdytysohjausiin Kasvavan käyttäjämäärän siirtyessä käyttämän uusiutuvia energianmuotoja, kiertovesilämmityksestä tulee entistä suositumpi järjestelmä energiatehokkaaseen lämmittykseen. Asiakkaillesi mukavasti lämmitystysohjauksesta tulee osa arkipäivää. Niin uudis- kuin korjausrakentamisessa, Hagerin eri ohjaus- ja ajastusratkaisut ovat helppo ja tehokas tapa saada aikaa mukavasti merkittäviä energiansäästöjä.

2 Valintaopas 498 Ohjelmoitavat huonetermotaatit kellolla 500 Huonetermostaatit 503 Termostaatit modulimitassa 504 Lämmityksen ohjaus 497

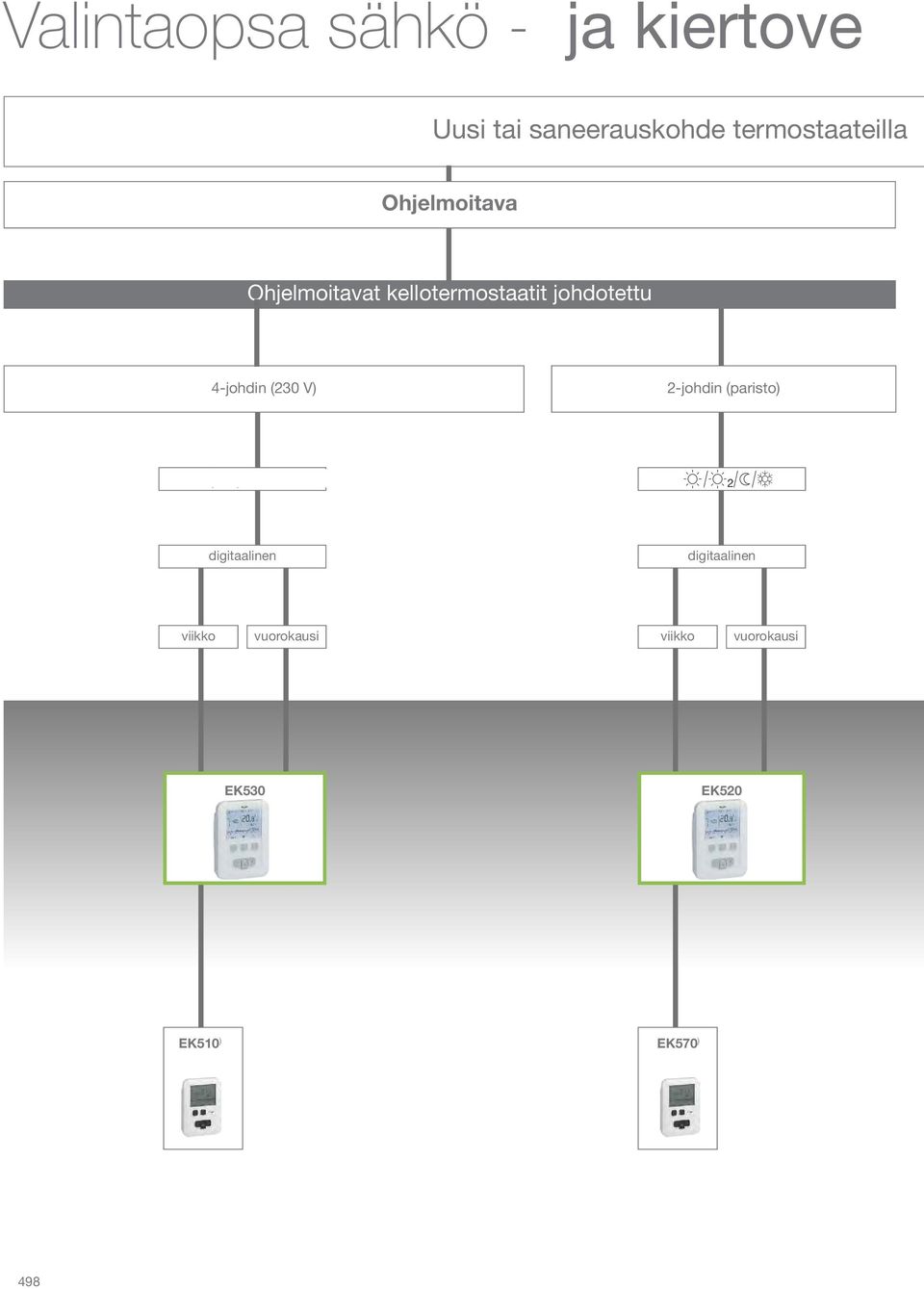

3 Valintaopsa sähkö - ja kiertove Uusi tai saneerauskohde termostaateilla Ohjelmoitava Ohjelmoitavat kellotermostaatit johdotettu 4-johdin (230 V) 2-johdin (paristo) 2 2 digitaalinen digitaalinen viikko vuorokausi viikko vuorokausi EK530 EK520 EK510 ) EK570 ) 498

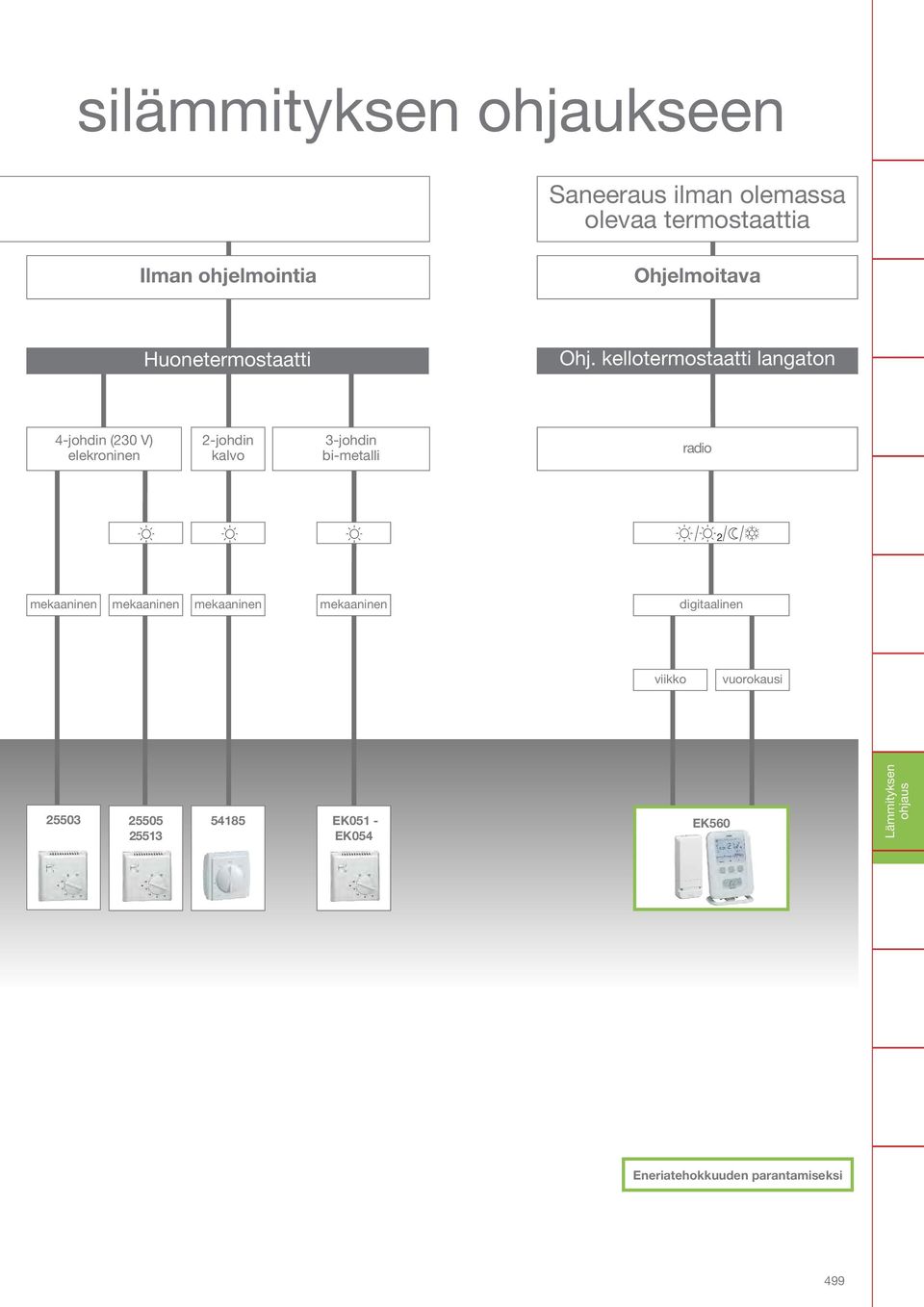

4 silämmityksen ohjaukseen Saneeraus ilman olemassa olevaa termostaattia Ilman ohjelmointia Ohjelmoitava Huonetermostaatti Ohj. kellotermostaatti langaton 4-johdin (230 V) elekroninen 2-johdin kalvo 3-johdin bi-metalli radio 2 mekaaninen mekaaninen mekaaninen mekaaninen digitaalinen viikko vuorokausi EK051 - EK054 EK560 Lämmityksen ohjaus Eneriatehokkuuden parantamiseksi 499

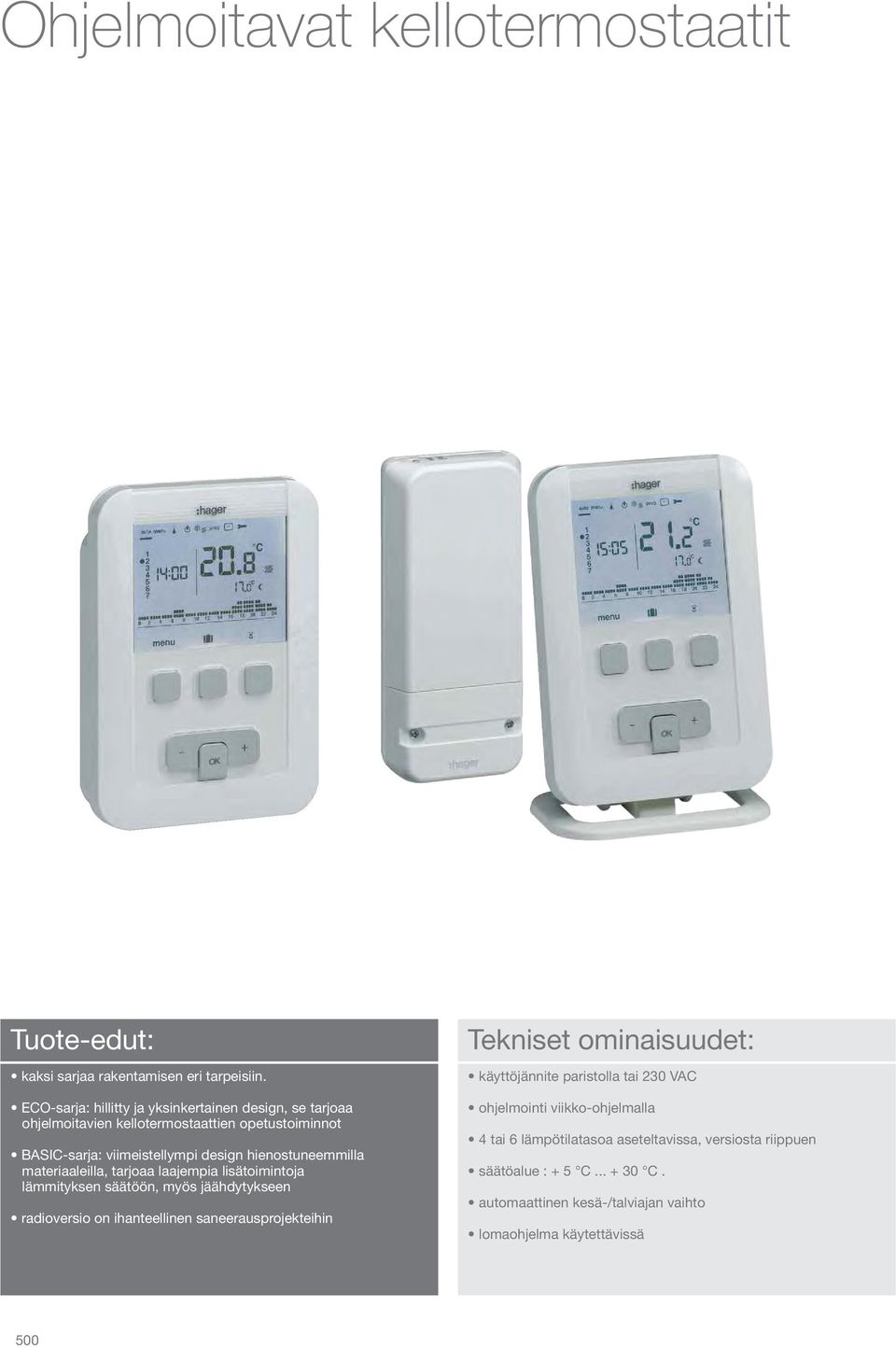

5 Ohjelmoitavat kellotermostaatit Tuote-edut: kaksi sarjaa rakentamisen eri tarpeisiin. ECO-sarja: hillitty ja yksinkertainen design, se tarjoaa ohjelmoitavien kellotermostaattien opetustoiminnot BASIC-sarja: viimeistellympi design hienostuneemmilla materiaaleilla, tarjoaa laajempia lisätoimintoja lämmityksen säätöön, myös jäähdytykseen radioversio on ihanteellinen saneerausprojekteihin Tekniset ominaisuudet: käyttöjännite paristolla tai 230 VAC ohjelmointi viikko-ohjelmalla 4 tai 6 lämpötilatasoa aseteltavissa, versiosta riippuen säätöalue : + 5 C C. automaattinen kesä-/talviajan vaihto lomaohjelma käytettävissä 500

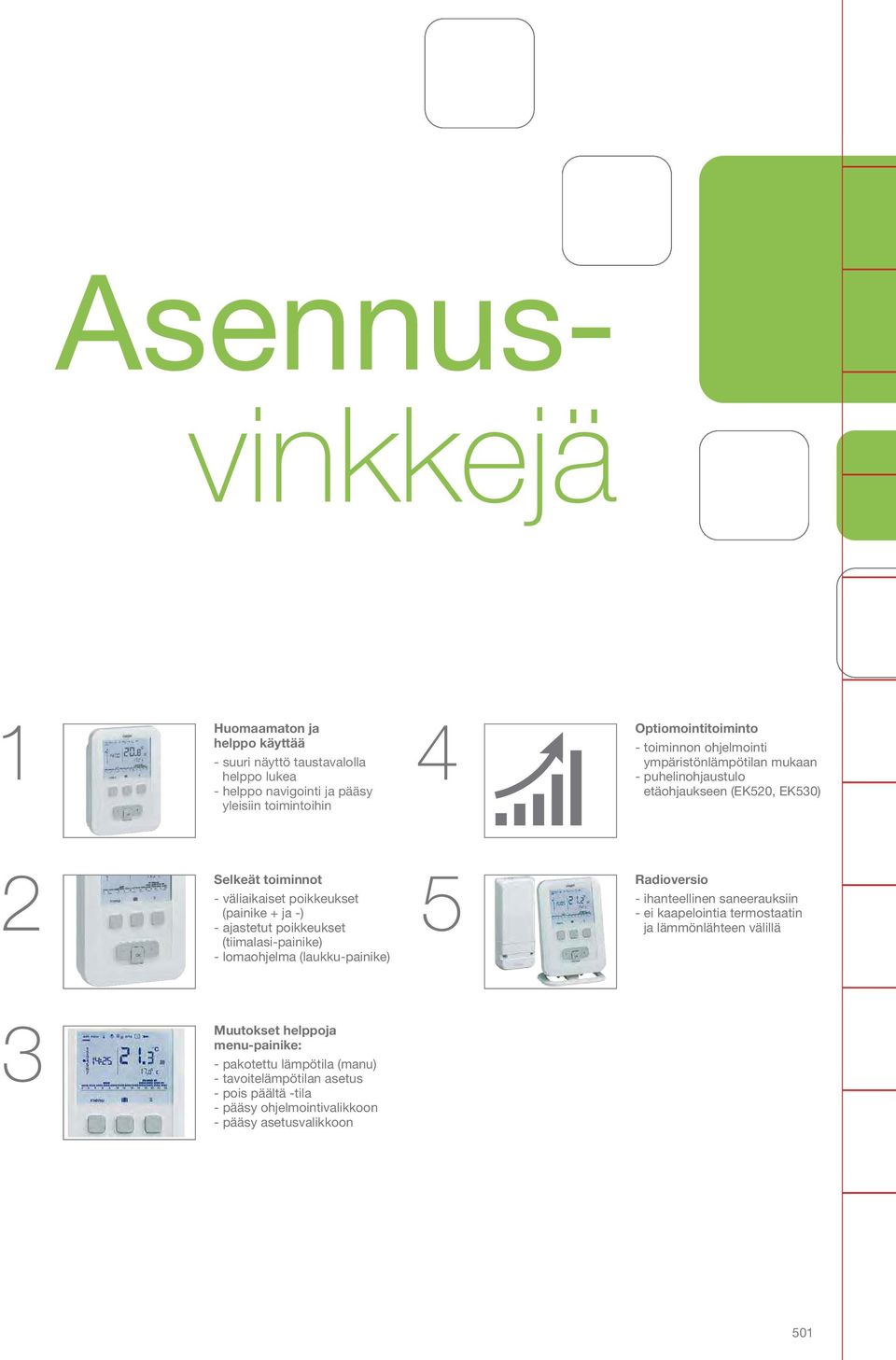

6 Asennusvinkkejä 1 Huomaamaton ja helppo käyttää - suuri näyttö taustavalolla helppo lukea - helppo navigointi ja pääsy yleisiin toimintoihin 4 Optiomointitoiminto - toiminnon ohjelmointi ympäristönlämpötilan mukaan - puhelinohjaustulo etäohjaukseen (EK520, EK530) 2 Selkeät toiminnot - väliaikaiset poikkeukset (painike + ja -) - ajastetut poikkeukset (tiimalasi-painike) - lomaohjelma (laukku-painike) 5 Radioversio - ihanteellinen saneerauksiin - ei kaapelointia termostaatin ja lämmönlähteen välillä 3 Muutokset helppoja menu-painike: - pakotettu lämpötila (manu) - tavoitelämpötilan asetus - pois päältä -tila - pääsy ohjelmointivalikkoon - pääsy asetusvalikkoon 501

7 Ohjelmoitavat kellotermostaatit Nämä ohjelmoitavat kellotermostaatit on suunniteltu tuomaan sinulle mukavuutta ja energiansäästöä. Niiden avulla säädät lämmitys- ja jäähdytysasennuksia (jäähdytys vain BASIC). Tarjolla kaksi sarjaa: - ECO-sarja - BASIC-sarja ECO-sarja: - selkeä ja yksinkertainen design - viikko-ohjelma - 4 ohjelmaa joista 1 muokattavissa - 3 lämpötilatasoa muutettavissa - loma-toiminto (kesto + lämpötila) - automaattinen kesä-/talviajan vaihto - kiertovesipumpun jumiutumisen estotoiminto BASIC-sarja: Identtinen ECO-sarjaan nähden, lisäksi seuraavat ominaisuudet: - viimeistelty design hienostuneilla materiaaleilla - johdotettava ja langaton versio - 6 ohjelmaa joista 1 on muokattavissa ja 2 muuta jotka tarkoitettu energiankäytön säätöön (optimointi ja ennakointi) - 4 lämpötilatasoa muokattavissa (2 peruslämpötilatasoa) - lämmityksen ja ilmastoinnin ohjaus - ohjaus puhelimella TH020B kautta (paitsi RF-versio) - näyttö taustavalolla - ajastettu ohituskäyttö - asennuksen lämmityshitauden ennakointi Tekniset tiedot kts. s. 869 UUSI EK510 Ohjelmoitavat kellotermostaatit ECO (johdotettavat) - vaihtokosketin - resistiivinen kuorma: 5 A 250 V - induktiivinen kuorma: 3 A 250 V - minimikuorma: 12 V / 10 ma - kaapelointi: 2 tai 3 johdinta Kelloterm.,ECO,230 V ~ 50 / 60 Hz EK510 Kelloterm.,ECO, paristo 2xLR06 1,5 V EK570 Ohjelmoitavat kellotermostaatit BASIC (johdotettavat) - vaihtokosketin - resistiivinen kuorma: 5 A 250 V - induktiivinen kuorma: 3 A 250 V - minimikuorma: 12 V / 10 ma - kaapelointi: 2 tai 3 johdinta EK530 Kelloterm.,BASIC, paristo 2xLR06 1,5 V EK520 Kelloterm.,BASIC,230 V ~ 50 / 60 Hz EK530 EK560 Ohjelmoitavat kellotermostaatit BASIC (radio-versio) - vaihtokosketin (vastaanotin) - resistiivinen kuorma: 8 A 250 V - induktiivinen kuorma: 3 A 250 V - minimikuorma: 12 V / 10 ma - kaapelointi: 2 tai 3 johdinta - syöttöjännite lähetin: - 2 paristoa LR03 1,5 V - syöttöjännite vastaanotin: V AC +10/-15 % - lähetystaajuus: 868,3 MHz - kantama vapaassa tilassa: 150 m Kelloterm.,BASIC,radio,läh+vast EK560 Lisätarvikkeet kellotermostaateille ECO/BASIC - lithium-paristo tarjoaa pidemmän toiminta-ajan kuin alkaaliparisto (vain paristoversiot) Anturi,term. EK530/570,4m Paristopakkaus,lithium,2kpl EK Tekniset muutokset mahdollisia

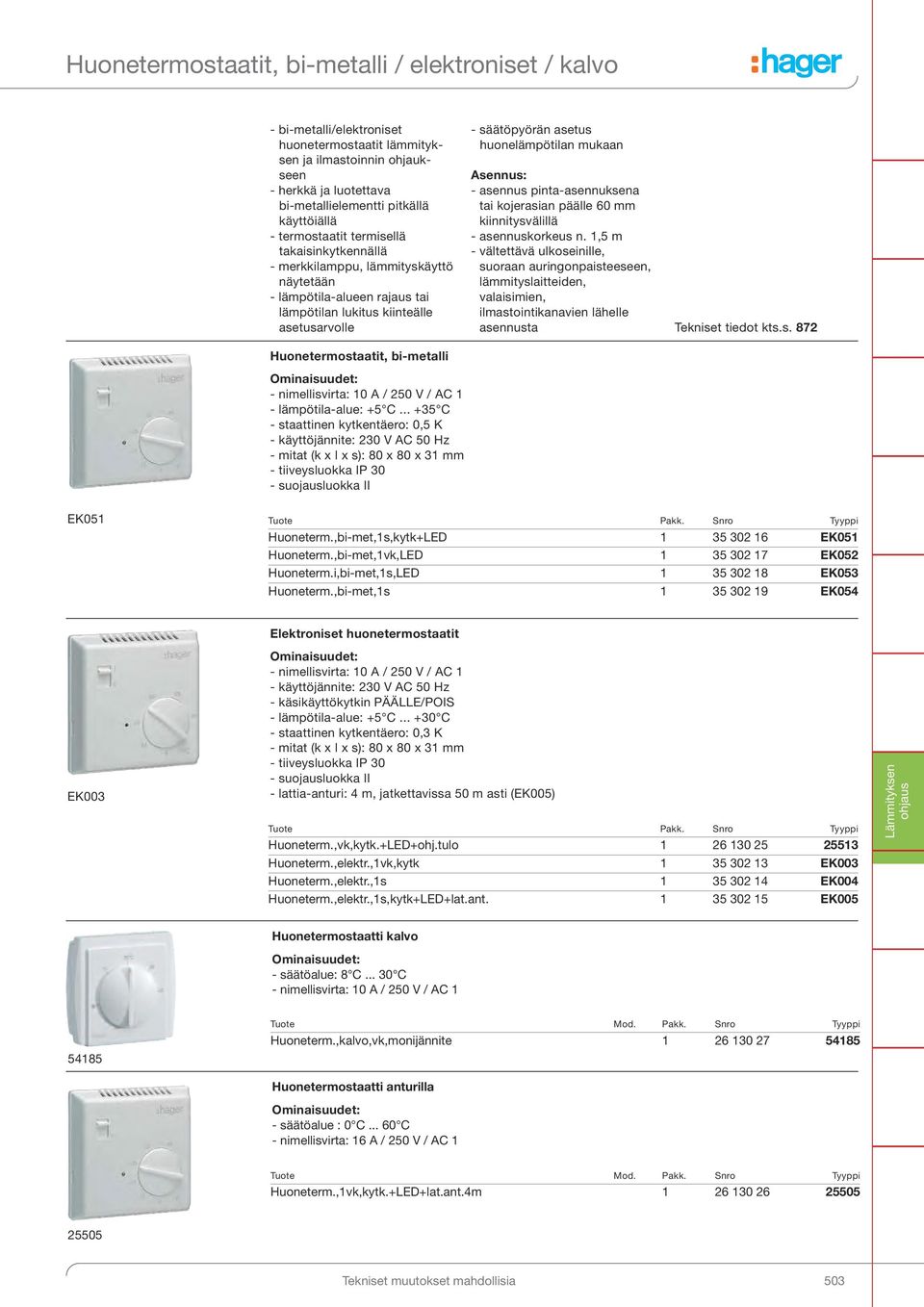

8 Huonetermostaatit, bi-metalli / elektroniset / kalvo - bi-metalli/elektroniset huonetermostaatit lämmityksen ja ilmastoinnin ohjaukseen - herkkä ja luotettava bi-metallielementti pitkällä käyttöiällä - termostaatit termisellä takaisinkytkennällä - merkkilamppu, lämmityskäyttö näytetään - lämpötila-alueen rajaus tai lämpötilan lukitus kiinteälle asetusarvolle - säätöpyörän asetus huonelämpötilan mukaan Asennus: - asennus pinta-asennuksena tai kojerasian päälle 60 mm kiinnitysvälillä - asennuskorkeus n. 1,5 m - vältettävä ulkoseinille, suoraan auringonpaisteeseen, lämmityslaitteiden, valaisimien, ilmastointikanavien lähelle asennusta Tekniset tiedot kts.s. 872 Huonetermostaatit, bi-metalli - nimellisvirta: 10 A / 250 V / AC 1 - lämpötila-alue: +5 C C - staattinen kytkentäero: 0,5 K - käyttöjännite: 230 V AC 50 Hz - mitat (k x l x s): 80 x 80 x 31 mm - tiiveysluokka IP 30 - suojausluokka II EK051 Huoneterm.,bi-met,1s,kytk+LED EK051 Huoneterm.,bi-met,1vk,LED EK052 Huoneterm.i,bi-met,1s,LED EK053 Huoneterm.,bi-met,1s EK054 EK003 Elektroniset huonetermostaatit - nimellisvirta: 10 A / 250 V / AC 1 - käyttöjännite: 230 V AC 50 Hz - käsikäyttökytkin PÄÄLLE/POIS - lämpötila-alue: +5 C C - staattinen kytkentäero: 0,3 K - mitat (k x l x s): 80 x 80 x 31 mm - tiiveysluokka IP 30 - suojausluokka II - lattia-anturi: 4 m, jatkettavissa 50 m asti (EK005) Huoneterm.,vk,kytk.+LED+ohj.tulo Huoneterm.,elektr.,1vk,kytk EK003 Huoneterm.,elektr.,1s EK004 Huoneterm.,elektr.,1s,kytk+LED+lat.ant EK005 Lämmityksen ohjaus Huonetermostaatti kalvo - säätöalue: 8 C C - nimellisvirta: 10 A / 250 V / AC Tuote Mod. Pakk. Snro Tyyppi Huoneterm.,kalvo,vk,monijännite Huonetermostaatti anturilla - säätöalue : 0 C C - nimellisvirta: 16 A / 250 V / AC 1 Tuote Mod. Pakk. Snro Tyyppi Huoneterm.,1vk,kytk.+LED+lat.ant.4m Tekniset muutokset mahdollisia 503

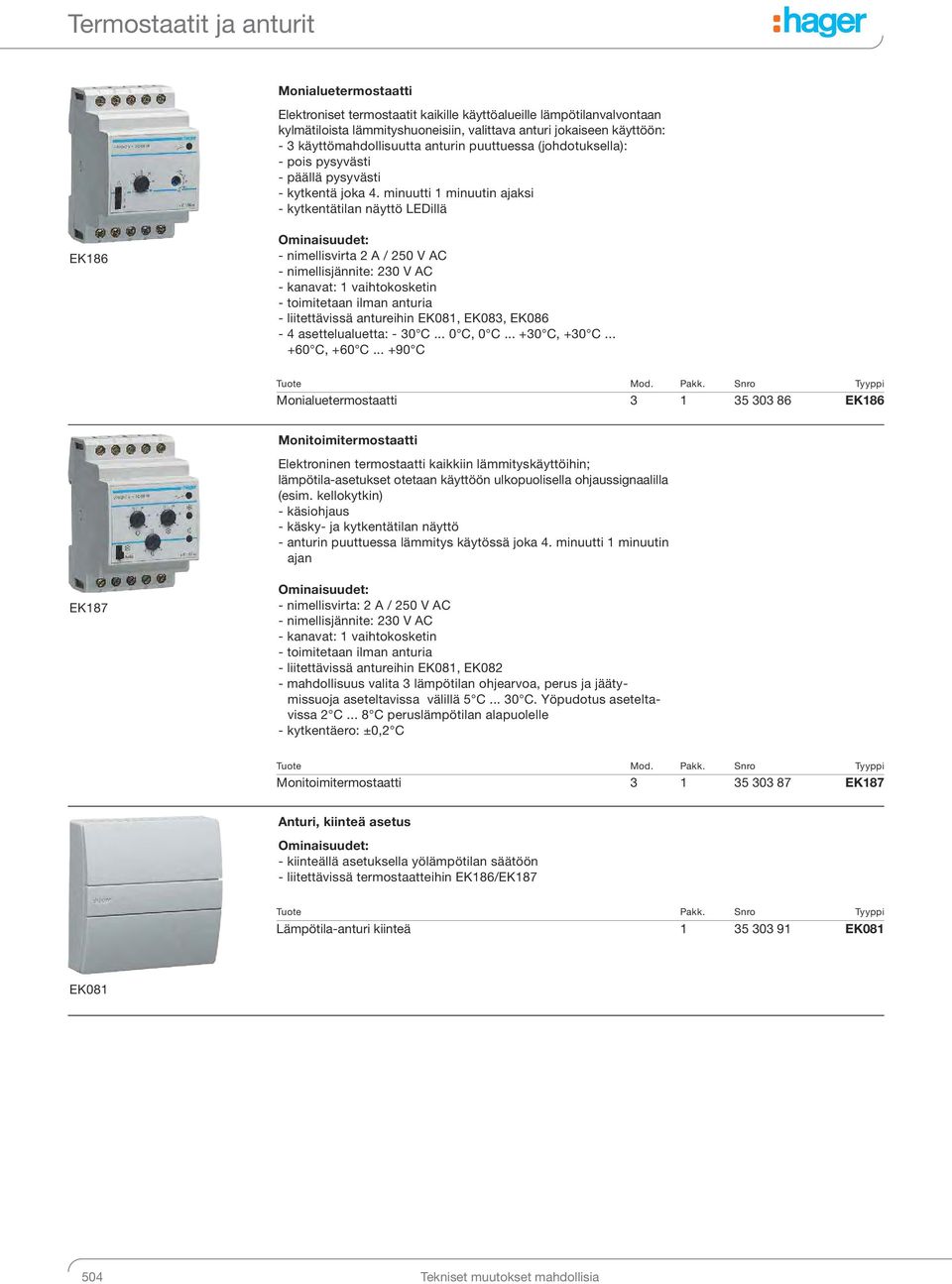

9 Termostaatit ja anturit Monialuetermostaatti Elektroniset termostaatit kaikille käyttöalueille lämpötilanvalvontaan kylmätiloista lämmityshuoneisiin, valittava anturi jokaiseen käyttöön: - 3 käyttömahdollisuutta anturin puuttuessa (johdotuksella): - pois pysyvästi - päällä pysyvästi - kytkentä joka 4. minuutti 1 minuutin ajaksi - kytkentätilan näyttö LEDillä EK186 - nimellisvirta 2 A / 250 V AC - nimellisjännite: 230 V AC - kanavat: 1 vaihtokosketin - toimitetaan ilman anturia - liitettävissä antureihin EK081, EK083, EK086-4 asettelualuetta: - 30 C... 0 C, 0 C C, +30 C C, +60 C C Tuote Mod. Pakk. Snro Tyyppi Monialuetermostaatti EK186 Monitoimitermostaatti Elektroninen termostaatti kaikkiin lämmityskäyttöihin; lämpötila-asetukset otetaan käyttöön ulkopuolisella ohjaussignaalilla (esim. kellokytkin) - käsiohjaus - käsky- ja kytkentätilan näyttö - anturin puuttuessa lämmitys käytössä joka 4. minuutti 1 minuutin ajan EK187 - nimellisvirta: 2 A / 250 V AC - nimellisjännite: 230 V AC - kanavat: 1 vaihtokosketin - toimitetaan ilman anturia - liitettävissä antureihin EK081, EK082 - mahdollisuus valita 3 lämpötilan ohjearvoa, perus ja jäätymissuoja aseteltavissa välillä 5 C C. Yöpudotus aseteltavissa 2 C... 8 C peruslämpötilan alapuolelle - kytkentäero: ±0,2 C Tuote Mod. Pakk. Snro Tyyppi Monitoimitermostaatti EK187 Anturi, kiinteä asetus - kiinteällä asetuksella yölämpötilan säätöön - liitettävissä termostaatteihin EK186/EK187 Lämpötila-anturi kiinteä EK081 EK Tekniset muutokset mahdollisia
