Optimointitoiminnoilla varustettu lämmityksensäädin

Transkriptio

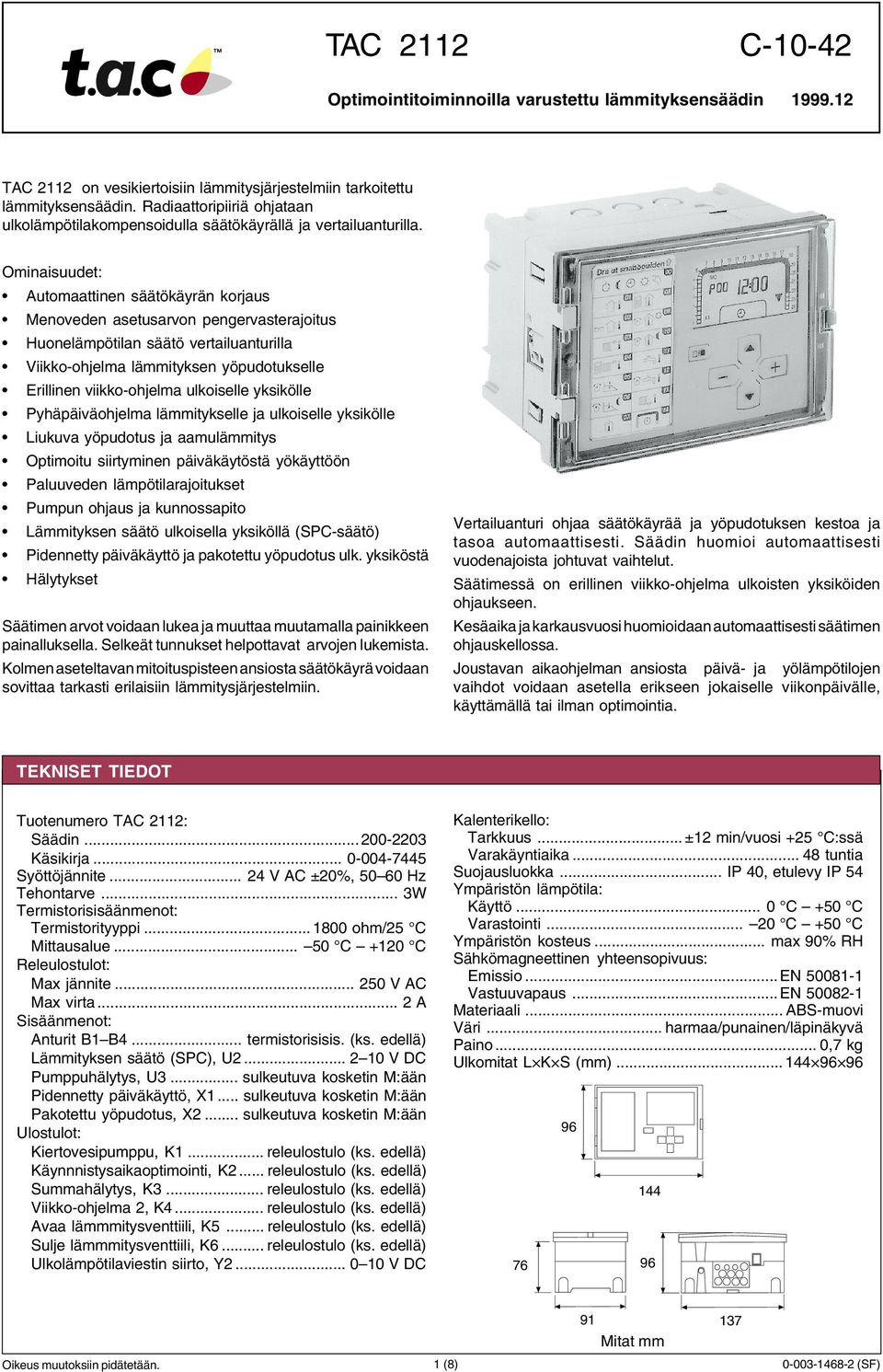

1 TAC 2112 C Optimointitoiminnoilla varustettu lämmityksensäädin TAC 2112 on vesikiertoisiin lämmitysjärjestelmiin tarkoitettu lämmityksensäädin. Radiaattoripiiriä ohjataan ulkolämpötilakompensoidulla säätökäyrällä ja vertailuanturilla. Ominaisuudet: Automaattinen säätökäyrän korjaus Menoveden asetusarvon pengervasterajoitus Huonelämpötilan säätö vertailuanturilla Viikko-ohjelma lämmityksen yöpudotukselle Erillinen viikko-ohjelma ulkoiselle yksikölle Pyhäpäiväohjelma lämmitykselle ja ulkoiselle yksikölle Liukuva yöpudotus ja aamulämmitys Optimoitu siirtyminen päiväkäytöstä yökäyttöön Paluuveden lämpötilarajoitukset Pumpun ohjaus ja kunnossapito Lämmityksen säätö ulkoisella yksiköllä (SPC-säätö) Pidennetty päiväkäyttö ja pakotettu yöpudotus ulk. yksiköstä Hälytykset Säätimen arvot voidaan lukea ja muuttaa muutamalla painikkeen painalluksella. Selkeät tunnukset helpottavat arvojen lukemista. Kolmen aseteltavan mitoituspisteen ansiosta säätökäyrä voidaan sovittaa tarkasti erilaisiin lämmitysjärjestelmiin. Vertailuanturi ohjaa säätökäyrää ja yöpudotuksen kestoa ja tasoa automaattisesti. Säädin huomioi automaattisesti vuodenajoista johtuvat vaihtelut. Säätimessä on erillinen viikko-ohjelma ulkoisten yksiköiden ohjaukseen. Kesäaika ja karkausvuosi huomioidaan automaattisesti säätimen ohjauskellossa. Joustavan aikaohjelman ansiosta päivä- ja yölämpötilojen vaihdot voidaan asetella erikseen jokaiselle viikonpäivälle, käyttämällä tai ilman optimointia. TEKNISET TIEDOT Tuotenumero TAC 2112: Säädin Käsikirja Syöttöjännite V AC ±20%, Hz Tehontarve... 3W Termistorisisäänmenot: Termistorityyppi ohm/25 C Mittausalue C +120 C Releulostulot: Max jännite V AC Max virta... 2 A Sisäänmenot: Anturit B1 B4... termistorisisis. (ks. edellä) Lämmityksen säätö (SPC), U V DC Pumppuhälytys, U3... sulkeutuva kosketin M:ään Pidennetty päiväkäyttö, X1... sulkeutuva kosketin M:ään Pakotettu yöpudotus, X2... sulkeutuva kosketin M:ään Ulostulot: Kiertovesipumppu, K1... releulostulo (ks. edellä) Käynnnistysaikaoptimointi, K2... releulostulo (ks. edellä) Summahälytys, K3... releulostulo (ks. edellä) Viikko-ohjelma 2, K4... releulostulo (ks. edellä) Avaa lämmmitysventtiili, K5... releulostulo (ks. edellä) Sulje lämmmitysventtiili, K6... releulostulo (ks. edellä) Ulkolämpötilaviestin siirto, Y V DC Kalenterikello: Tarkkuus... ±12 min/vuosi +25 C:ssä Varakäyntiaika tuntia Suojausluokka... IP 40, etulevy IP 54 Ympäristön lämpötila: Käyttö... 0 C +50 C Varastointi C +50 C Ympäristön kosteus... max 90% RH Sähkömagneettinen yhteensopivuus: Emissio...EN Vastuuvapaus...EN Materiaali... ABS-muovi Väri... harmaa/punainen/läpinäkyvä Paino... 0,7 kg Ulkomitat L K S (mm) Oikeus muutoksiin pidätetään Mitat mm 1 (8) (SF)

2 SÄÄTÖESIMERKKEJÄ GT3 GT1 P1 GT3 GT2 Boiler Kattila V1 M P1 GT1 GT2 GT4 V1 M Kaukolämpöjärjestelmä TAC 2112 TAC 2112 Kuva 1 Kattilajärjestelmä, sekoitusventtiilin säätö Kuva 2 MENOVEDEN LÄMPÖTILASÄÄTÖ Säätökäyrä Menoveden lämpötilan säätökäyrä perustuu kolmeen ulkoiseen mitoituspisteeseen. Ulkoisten pisteiden riippuvuus ulkolämpötilasta on vakio. Käyrän keskellä oleva katkaisupiste on sen sijaan aseteltavissa, ks. kuva 3. Ilman vertailuanturia toimivassa järjestelmässä säätökäyrää voidaan suuntaissiirtää. Myös yöpudotusta varten voidaan tehdä suuntaissiirto. Vertailuanturia käyttävässä järjestelmässä käyrää voidaan korjata automaattisesti huonelämpötilan mukaan. Menoveden lämpötilalle voidaan asettaa minimi- ja maksimirajoitus. Säätökäyrän automaattinen korjaus Menoveden lämpötilan säätökäyrää voidaan korjata automaattisesti vertailuanturin avulla. Automaattisesti suoritettava korjaus sovittaa säätökäyrän tarkasti ko. rakennuksen mukaan. Ilman vertailuanturia toimivassa järjestelmässä, tai jos automaattinen käyränkorjaus on kytketty toiminnasta, säätökäyrä voidaan laatia itse asettelemalla mitoituspisteet käsin. ulkolämpötila Menoveden lämpötilan säädöllä huonelämpötila pyritään pitämään oikeana ulkolämpötilan vaihteluista riippumatta. Rakennuksen rungon lämmönvarauskyvyn ja massan vuoksi ulkolämpötilan nopea muutos vaikuttaa huonelämpötilaan vasta tietyn ajan kuluttua. Jotta rakennuksen rungon lämmönvarauskyky voitaisiin käyttää tehokkaasti hyväksi, säädössä käytetään vaimennettua ulkolämpötilaa, kuva 4. Vaimennusaste on säädettävissä erilaisiin rakennuksiin sopivaksi. Toiminta pitää huonelämpötilan haluttuna, vaikka ulkolämpötila nousisi nopeasti, ja estää turhan lämmityksen ulkolämpötilan alentuessa iltaisin juuri ennen yöpudotusta. Menoveden lämpötila y ( C) t fram Ulkolämpötila Todellinen t ute x ( C) ulkolämpötila Aika (SF) 2 (8) Kuva 3 Kuva 4

3 PALUUVEDEN LÄMPÖTILAN RAJOITUS Jos paluuveden lämpötila ylittää maksimiarvonsa, rajoitustoiminta käynnistyy ja säädin laskee menoveden lämpötilaa. Rajoitus riippuu ulkolämpötilasta erillisen säätökäyrän mukaan, jonka mitoituspisteet ovat aseteltavissa, ks. kuva 5. Max paluuveden lämpötila ulkolämpötila ( C) Kuva 5 AIKAOHJATTU KÄYTTÖ Ohjauskello Ohjauskellossa on kaksi viikkoohjelmaa. Toinen ohjelmista ohjaa lämmityksen yöpudotusta. Toinen ohjelma ohjaa haluttua laitteistoa, esim. valaistusta. Lisäksi ohjauskelloon voidaan ohjelmoida kuusi pyhäpäiväjaksoa jopa vuodeksi eteenpäin. Optimointiaika minuutteina huoneen ylilämpötila-astetta kohti 30 Optimoitu yöpudotuskytkentä Vertailuanturia käytettäessä voidaan normaalia päiväkäyttöaikaa lyhentää käyrällä, jonka säädin laskee ulkolämpötilan ja huoneen säätöpoikkeaman perusteella, ks. kuva C 10 C ulkolämpötila Kuva 6 3 (8) (SF)

4 AIKAOHJAUS Liukuva yöpudotus Liukuvan yöpudotuksen ansiosta lämmitysjärjestelmä pystyy palauttamaan huonelämpötilan päiväarvoon yöpudotuksen jälkeen alhaisillakin ulkolämpötiloilla. Yöpudotus Pudotuksen suuruus riippuu vaimennetusta ulkolämpötilasta kahdessa aseteltavassa ulkolämpötilassa mitoitetun käyrän mukaan, ks. kuva 7. Alimmassa mitoituslämpötilassa ei yöpudotusta tapahdu lainkaan. Ulkolämpötilan noustessa yöpudotus vähitellen kasvaa. 100% 50% 0% ulkolämpötila ( C) Kuva 7 Aamulämmitys Vertailuanturi optimoi automaattisesti ajan, jolloin säädin siirtyy päiväkäyttöön. Optimoinnin ansiosta säädin käynnistää lämmityksen niin, että oikea lämpötila saavutetaan asetettuna aikana. Optimointiaika lasketaan käyrästä, jonka mitoituspisteet säätyvät itsestään. Normaali päiväkäyttö alkaa, kun huonelämpötila saavuttaa halutun arvon, kuitenkin viimeistään silloin, kun ohjauskello kytkee päiväkäytölle. Ilman vertailuanturia lämmitysaika vaihtelee vaimennetusta ulkolämpötilasta riippuen säädettävän käyrän mukaan, ks. kuva 8. Aamulämmityksen aikana asetetaan ulostulo K2. Lämmitysaika minuutteina ulkolämpötila ( C) Kuva 8 Aamukorotus Aamulämmityksen aikana säädin tekee menoveden lämpötilaan ylimääräisen korotuksen. Ilman vertailuanturia korotus vaihtelee vaimennetun ulkolämpötilan mukaan, ks. kuva 9. Vertailuanturia käytettäessä menoveden asetusarvoon tehtävä korotus on vakio. Aamukorotus saavuttaa maksimiarvon ulkolämpötilassa 10 C. Tämän jälkeen aamukorotus vähitellen alenee ja loppuu kokonaan, kun ulkolämpötila laskee arvoon 10 C tai nousee arvoon 20 C. Maanantaivaikutus Pyhäpäivän jälkeen, kun yökäyttö on kestänyt yli 20 tuntia, voidaan säädin asettaa käynnistämään aamulämmitys normaalia aikaisemmin tekemällä aamulämmityskäyrään prosentuaalinen lisäys. Max aamukorotus Menoveden lämpötilan korotus (ilman vertailuanturia) ( C) ulkolämpötila Kuva (SF) 4 (8)

5 PUMPUN OHJAUS Pumpun ohjauslogiikan tarkoituksena on käyttää mahdollisimman tehokkaasti hyväksi rakennukseen varautunutta lämpöä. Tästä syystä pumppu käy vain silloin, kun lämmitystä todella tarvitaan. Ohjaukseen pätevät seuraavat ehdot: - Pumppu pysähtyy ja säätöventtiili sulkeutuu, kun säätimen menovesilämpötilan laskettu asetusarvo alittaa asetusarvon. - Pumppu pysähtyy ja säätöventtiili sulkeutuu, kun ulkolämpötila ylittää aseteltavan cut off -lämpötilan. Pumpun käynnistymisviiveeksi voidaan asettaa 0 12 tuntia. Pysäytysehdon täytyttyä pumppu pysähtyy 5 minuutin vakioviiveen kuluttua. Jäätymissuoja Jäätymissuojatoiminta varmistaa, että pumppu ja venttiilisäätö käynnistyvät, kun ulkolämpötila alittaa +3 C hystereesillä 2 C. Pumpun kunnossapito Kiinnijuuttumisen estämiseksi pumppu käynnistyy automaattisesti minuutin ajaksi joka maanantai klo HÄLYTYKSET Säätimessä on seuraavat hälytystoiminnot: Pumppuhälytys Menoveden lämpötilan poikkeama Summahälytyksen ulostulo Toimineet hälytykset voidaan lukea säätimen näyttöruudusta. Palautus tapahtuu automaattisesti, kun hälytyksen syy on poistunut. JÄNNITEKATKOS Kaikki asetukset pysyvät säätimen muistissa rajoittamattoman ajan. Jos jännitekatkos on kuitenkin kestänyt yli 48 tuntia, on kello asetettava aikaan käsin. HUOLTO Säädin ei vaadi erityistä huoltoa, mutta se on pidettävä puhtaana. Säätölaitteet on tarkastettava säännöllisesti, ettei mahdollisista vioista aiheutuva ylikuumeneminen tai jäätyminen pääse rikkomaan säätimen kaapeleita. Näyttöruutu voidaan tarvittaessa puhdistaa kostealla rievulla. LISÄVARUSTEET Nimike Tuotenro Muuntaja TR Laitekotelo, suojausluokka IP (8) (SF)

6 ASENNUS 24 V AC (L) Menoveden lämpötila Ulkolämpötila Vertailulämpötila Paluulämpötila lämmitys SPCviesti 24 V AC tai 230 V AC 24 V AC tai 230 V AC G B1 M B2 M B3 M B4 M U2 KC1 KC2 KC3 TAC 2112 G0 X1 X2 U3 M Y2 K1 K2 K3 K4 K5 K6 Pidennetty päiväkäyttö 24 V AC (N) Pakotettu yöpudotus Ulkolämpötilaviesti muihin säätimiin Pumppuhälytys Viikkoohj. 2 VH G0/M VC G TAC Forta Toimilaite, lämmityspiiri 24 V AC (L) Menoveden lämpötila Pumppu Aamukorotus Summahälytys Ulkolämpötila Vertailulämpötila Paluulämpötila lämmitys SPCviesti 24 V AC tai 230 V AC 24 V AC tai 230 V AC G B1 M B2 M B3 M B4 M U2 KC1 KC2 KC3 TAC 2112 G0 X1 X2 U3 M Y2 K1 K2 K3 K4 K5 K6 24 V AC (N) Pidennetty päiväkäyttö Pakotettu yöpudotus Pumppuhälytys Ulkolämpötilaviesti muihin säätimiin Pumppu Aamukorotus Summahälytyohj. Viikko- 2 B W R M15 Toimilaite, lämmityspiiri Kytkentäkaavio (SF) 6 (8)

7 ASENNUS Liittimet kytkentäpohjassa L, vasen puoli 16 Y1 15 Y2 Ulkolämpötilan ulostulo KC3 Yhteinen K5:lle ja K6:lle 12 K5 Lämmitysventtiili: lisää 11 K6 Lämmitysventtiili: vähennä 10 9 G 24 V AC, vaihe 8 G0 24 V AC, nolla 7 Suojamaadoitus 6 KC1 Yhteinen K1:lle ja K2:lle 5 K1 Kiertovesipumppu 4 K2 Aamulämmitys 3 KC2 Yhteinen K3:lle ja K4:lle 2 K3 Summahälytyksen ulostulo 1 K4 Aikakanavan 2 ulostulo Liittimet kytkentäpohjassa R, oikea puoli 16 M Mittanolla 15 M Mittanolla 14 U1 13 U2 SPC-viesti 12 U3 Pumppuhälytys 11 M Mittanolla 10 B1 Menovesianturi 9 M Mittanolla 8 B2 Ulkolämpötilan sisäänmeno 7 B3 Vertailuanturi 6 B4 Vertailuanturi, lämmitys 5 M Mittanolla 4 U4 3 X1 Pidennetty päiväkäyttö 2 X2 Pakotettu yöpudotus 1 M Mittanolla JOHDOTUS Asennettaessa muuntaja TAC 24 V suoraan säätimen TAC 2112 yhteyteen on voimassa seuraavaa: Liittimiin G ja G0 ja muihin TAC 24 V toimilaitteen liittimiin menevien johtimien pituus saa olla korkeintaan 50 metriä ja poikkipinnan on oltava vähintään 0,8 mm 2. Sama vaatimus on voimassa myös liittimille KC3, K5 ja K6. Liittimiin K1 ja KC1, K2, KC2, K3 ja K4 menevien johtimien pituus saa olla korkeintaan 100 metriä ja poikkipinnan on oltava vähintään 1,5 mm 2. Typpin B, U ja X liittimiin menevät johtimet saavat olla korkeintaan 200 metriä pitkia ja niiden poikkipinnan on oltava vähintään 0,5 mm 2.! VAROITUS! Vahvavirtakaapleiden asennus on annettava asennusoikeudet omaavan urakoitsijan tehtäväksi. 7 (8) (SF)
