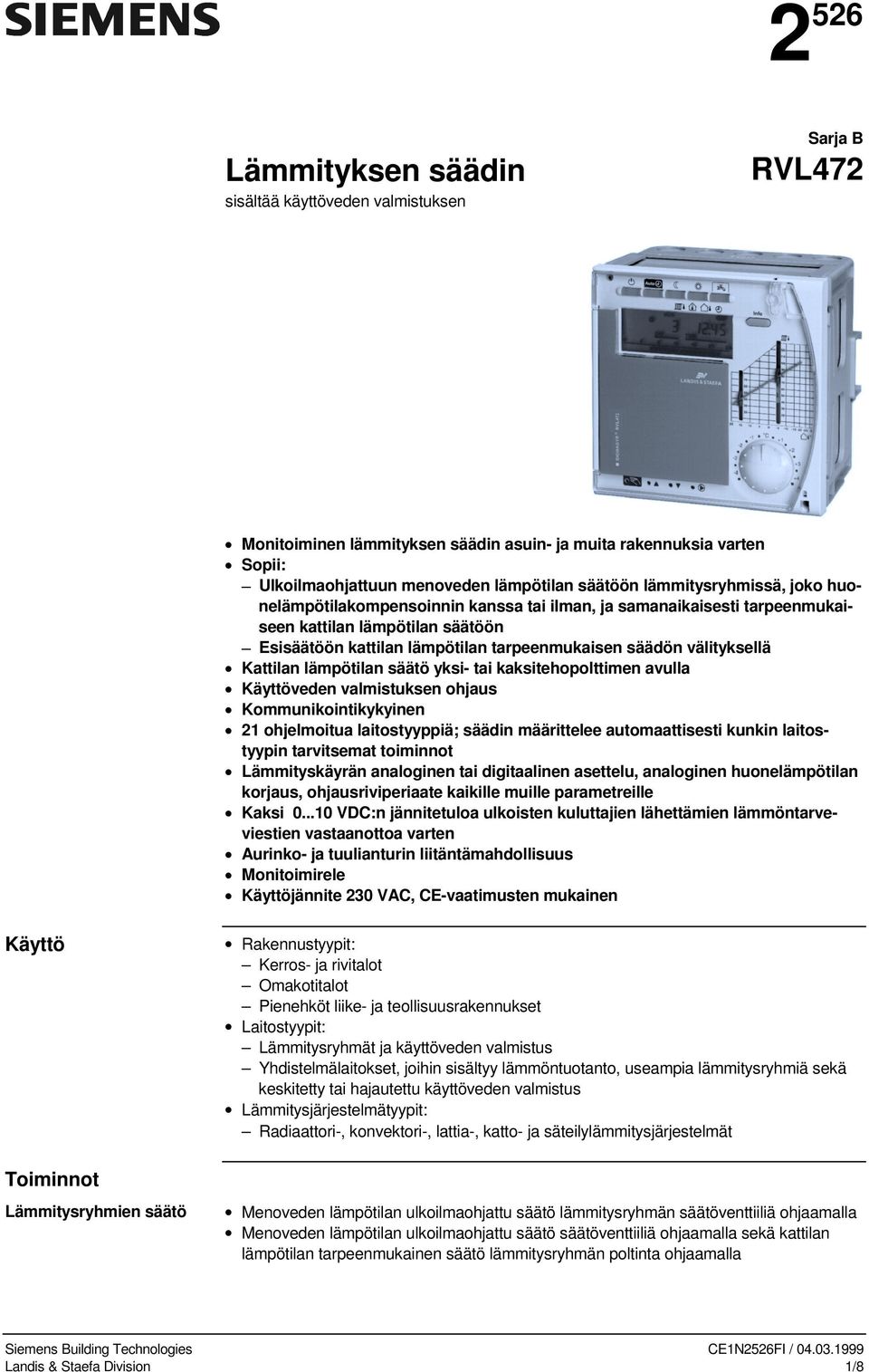

1 2 526 Lämmityksen säädin sisältää käyttöveden valmistuksen Sarja B RVL472 Monitoiminen lämmityksen säädin asuin- ja muita rakennuksia varten Sopii: Ulkoilmaohjattuun menoveden lämpötilan säätöön lämmitysryhmissä, joko huonelämpötilakompensoinnin kanssa tai ilman, ja samanaikaisesti tarpeenmukaiseen kattilan lämpötilan säätöön Esisäätöön kattilan lämpötilan tarpeenmukaisen säädön välityksellä Kattilan lämpötilan säätö yksi- tai kaksitehopolttimen avulla Käyttöveden valmistuksen ohjaus Kommunikointikykyinen 21 ohjelmoitua laitostyyppiä; säädin määrittelee automaattisesti kunkin laitostyypin tarvitsemat toiminnot Lämmityskäyrän analoginen tai digitaalinen asettelu, analoginen huonelämpötilan korjaus, ohjausriviperiaate kaikille muille parametreille Kaksi VDC:n jännitetuloa ulkoisten kuluttajien lähettämien lämmöntarveviestien vastaanottoa varten Aurinko- ja tuulianturin liitäntämahdollisuus Monitoimirele Käyttöjännite 230 VAC, CE-vaatimusten mukainen Käyttö Toiminnot Lämmitysryhmien säätö Rakennustyypit: Kerros- ja rivitalot Omakotitalot Pienehköt liike- ja teollisuusrakennukset Laitostyypit: Lämmitysryhmät ja käyttöveden valmistus Yhdistelmälaitokset, joihin sisältyy lämmöntuotanto, useampia lämmitysryhmiä sekä keskitetty tai hajautettu käyttöveden valmistus Lämmitysjärjestelmätyypit: Radiaattori-, konvektori-, lattia-, katto- ja säteilylämmitysjärjestelmät Menoveden lämpötilan ulkoilmaohjattu säätö lämmitysryhmän säätöventtiiliä ohjaamalla Menoveden lämpötilan ulkoilmaohjattu säätö säätöventtiiliä ohjaamalla sekä kattilan lämpötilan tarpeenmukainen säätö lämmitysryhmän poltinta ohjaamalla Siemens Building Technologies CE1N2526FI / Landis & Staefa Division 1/8

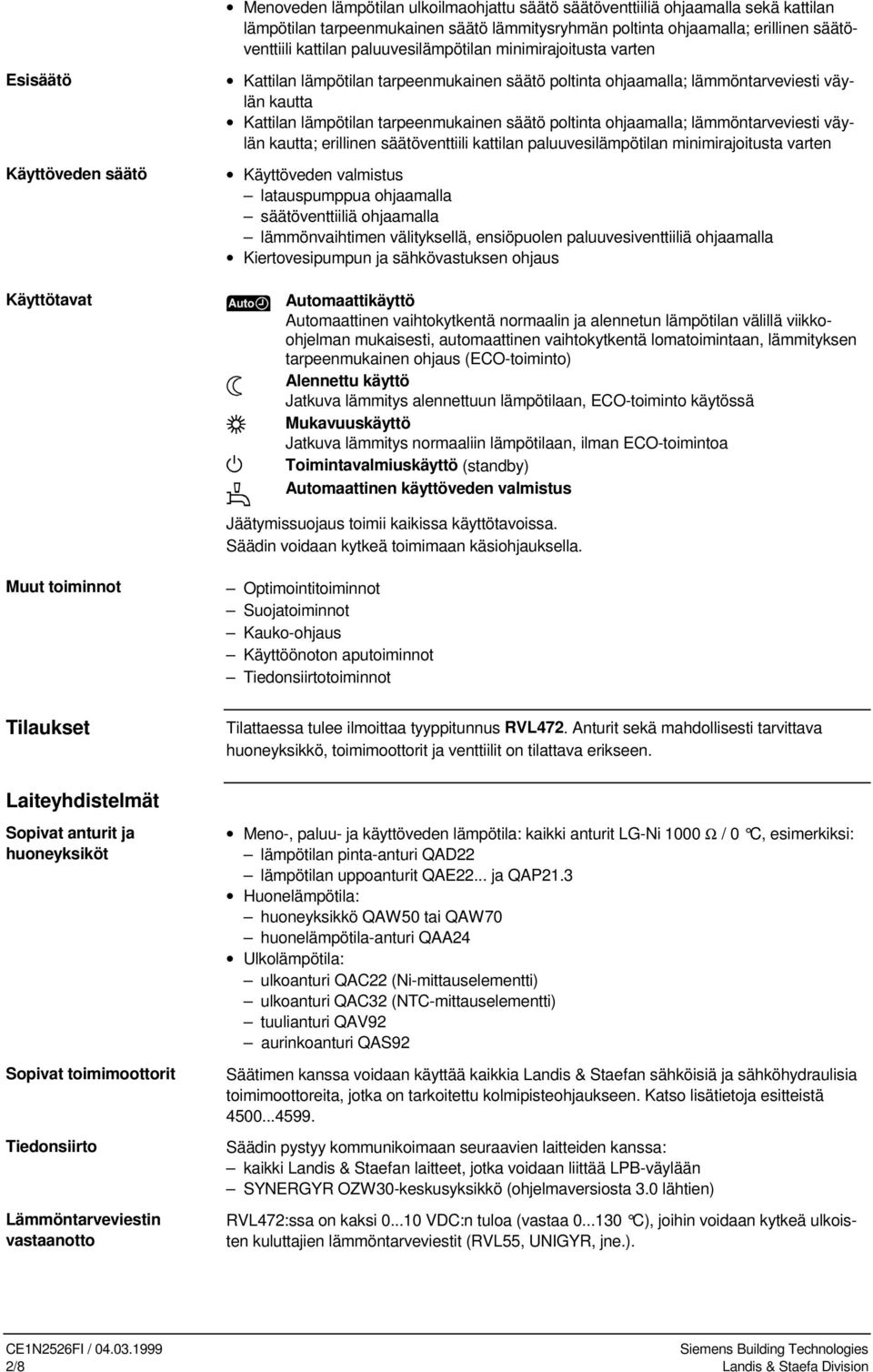

2 Menoveden lämpötilan ulkoilmaohjattu säätö säätöventtiiliä ohjaamalla sekä kattilan lämpötilan tarpeenmukainen säätö lämmitysryhmän poltinta ohjaamalla; erillinen säätöventtiili kattilan paluuvesilämpötilan minimirajoitusta varten Esisäätö Käyttöveden säätö Käyttötavat Kattilan lämpötilan tarpeenmukainen säätö poltinta ohjaamalla; lämmöntarveviesti väylän kautta Kattilan lämpötilan tarpeenmukainen säätö poltinta ohjaamalla; lämmöntarveviesti väylän kautta; erillinen säätöventtiili kattilan paluuvesilämpötilan minimirajoitusta varten Käyttöveden valmistus latauspumppua ohjaamalla säätöventtiiliä ohjaamalla lämmönvaihtimen välityksellä, ensiöpuolen paluuvesiventtiiliä ohjaamalla Kiertovesipumpun ja sähkövastuksen ohjaus Automaattikäyttö Automaattinen vaihtokytkentä normaalin ja alennetun lämpötilan välillä viikkoohjelman mukaisesti, automaattinen vaihtokytkentä lomatoimintaan, lämmityksen tarpeenmukainen ohjaus (ECO-toiminto) Alennettu käyttö Jatkuva lämmitys alennettuun lämpötilaan, ECO-toiminto käytössä Mukavuuskäyttö Jatkuva lämmitys normaaliin lämpötilaan, ilman ECO-toimintoa Toimintavalmiuskäyttö (standby) Automaattinen käyttöveden valmistus Jäätymissuojaus toimii kaikissa käyttötavoissa. Säädin voidaan kytkeä toimimaan käsiohjauksella. Muut toiminnot Optimointitoiminnot Suojatoiminnot Kauko-ohjaus Käyttöönoton aputoiminnot Tiedonsiirtotoiminnot Tilaukset Tilattaessa tulee ilmoittaa tyyppitunnus RVL472. Anturit sekä mahdollisesti tarvittava huoneyksikkö, toimimoottorit ja venttiilit on tilattava erikseen. Laiteyhdistelmät Sopivat anturit ja huoneyksiköt Sopivat toimimoottorit Tiedonsiirto Lämmöntarveviestin vastaanotto Meno-, paluu- ja käyttöveden lämpötila: kaikki anturit LG-Ni 1000 Ω / 0 C, esimerkiksi: lämpötilan pinta-anturi QAD22 lämpötilan uppoanturit QAE22... ja QAP21.3 Huonelämpötila: huoneyksikkö QAW50 tai QAW70 huonelämpötila-anturi QAA24 Ulkolämpötila: ulkoanturi QAC22 (Ni-mittauselementti) ulkoanturi QAC32 (NTC-mittauselementti) tuulianturi QAV92 aurinkoanturi QAS92 Säätimen kanssa voidaan käyttää kaikkia Landis & Staefan sähköisiä ja sähköhydraulisia toimimoottoreita, jotka on tarkoitettu kolmipisteohjaukseen. Katso lisätietoja esitteistä Säädin pystyy kommunikoimaan seuraavien laitteiden kanssa: kaikki Landis & Staefan laitteet, jotka voidaan liittää -väylään SYNERGYR OZW30-keskusyksikkö (ohjelmaversiosta 3.0 lähtien) RVL472:ssa on kaksi VDC:n tuloa (vastaa C), joihin voidaan kytkeä ulkoisten kuluttajien lämmöntarveviestit (RVL55, UNIGYR, jne.). CE1N2526FI / Siemens Building Technologies 2/8 Landis & Staefa Division

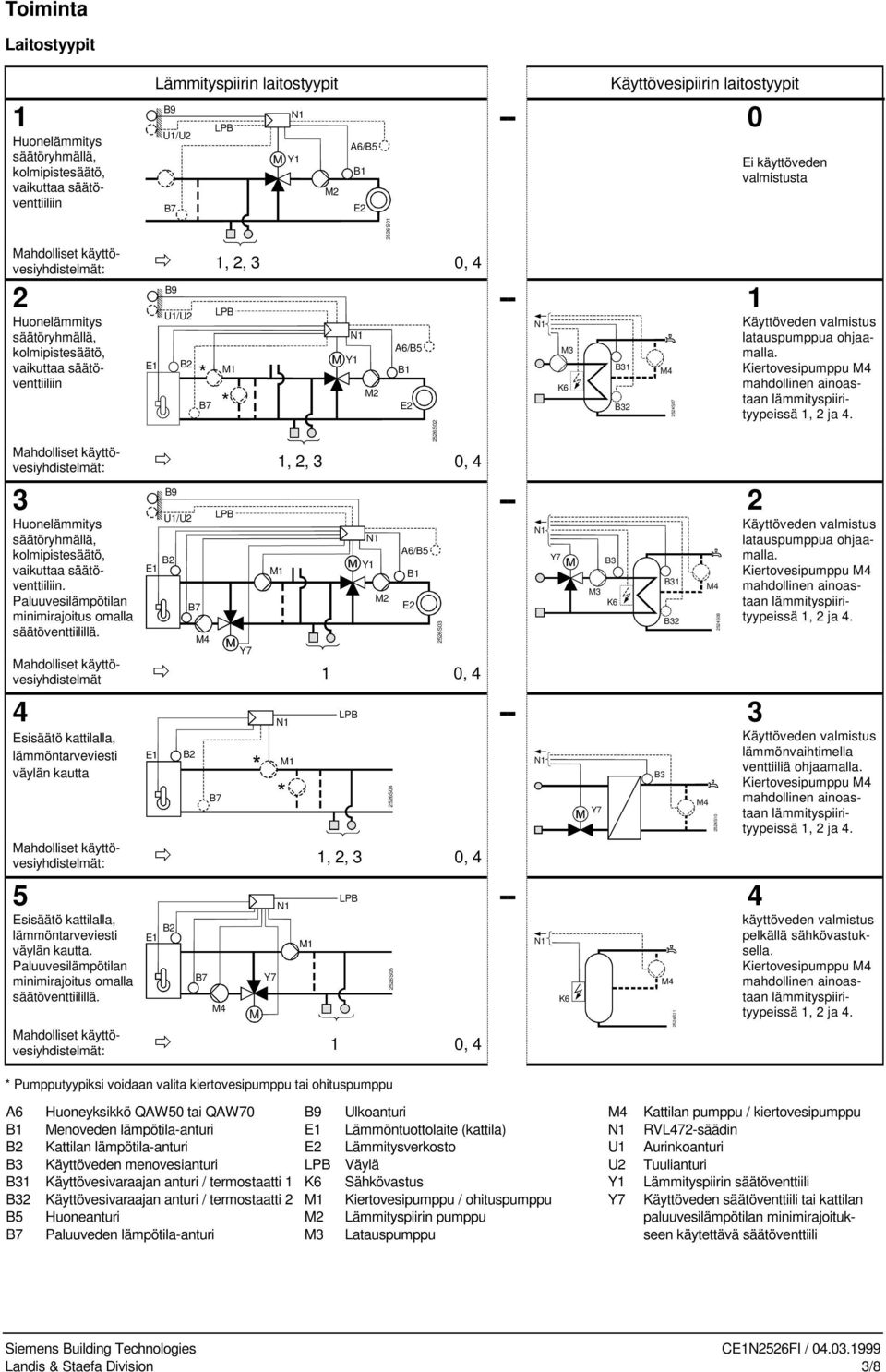

3 Toiminta Laitostyypit 1 Huonelämmitys säätöryhmällä, kolmipistesäätö, vaikuttaa säätöventtiiliin Lämmityspiirin laitostyypit Käyttövesipiirin laitostyypit U1/U2 Y1 M2 A6/B5 B1 E Ei käyttöveden valmistusta 2526S01 Mahdolliset käyttövesiyhdistelmät:! 1, 2, 3 0, 4 2 U1/U2 Huonelämmitys säätöryhmällä, A6/B5 kolmipistesäätö, Y1 vaikuttaa säätöventtiiliin E1 B1 * * Mahdolliset käyttövesiyhdistelmät:! 1, 2, 3 0, 4 3 Huonelämmitys säätöryhmällä, kolmipistesäätö, vaikuttaa säätöventtiiliin. Paluuvesilämpötilan minimirajoitus omalla säätöventtiilillä. E1 U1/U2 M2 Y1 M2 E2 A6/B5 B1 Mahdolliset käyttövesiyhdistelmät! 1 0, 4 4 Esisäätö kattilalla, lämmöntarveviesti väylän kautta E1 2526S04 E2 2526S S Mahdolliset käyttövesiyhdistelmät:! 1, 2, 3 0, 4 5 Esisäätö kattilalla, lämmöntarveviesti väylän kautta. Paluuvesilämpötilan minimirajoitus omalla säätöventtiilillä. E1 Mahdolliset käyttövesiyhdistelmät:! 1 0, 4 M 2526S05 -- M3 K6 K6 1 2 M3 K6 2524S S S S08 1 Käyttöveden valmistus latauspumppua ohjaamalla. Kiertovesipumppu mahdollinen ainoastaan lämmityspiirityypeissä 1, 2 ja 4. 2 Käyttöveden valmistus latauspumppua ohjaamalla. Kiertovesipumppu mahdollinen ainoastaan lämmityspiirityypeissä 1, 2 ja 4. 3 Käyttöveden valmistus lämmönvaihtimella venttiiliä ohjaamalla. Kiertovesipumppu mahdollinen ainoastaan lämmityspiirityypeissä 1, 2 ja 4. 4 käyttöveden valmistus pelkällä sähkövastuksella. Kiertovesipumppu mahdollinen ainoastaan lämmityspiirityypeissä 1, 2 ja 4. * Pumpputyypiksi voidaan valita kiertovesipumppu tai ohituspumppu A6 Huoneyksikkö QAW50 tai QAW70 Ulkoanturi Kattilan pumppu / kiertovesipumppu B1 Menoveden lämpötila-anturi E1 Lämmöntuottolaite (kattila) RVL472-säädin Kattilan lämpötila-anturi E2 Lämmitysverkosto U1 Aurinkoanturi Käyttöveden menovesianturi Väylä U2 Tuulianturi 1 Käyttövesivaraajan anturi / termostaatti 1 K6 Sähkövastus Y1 Lämmityspiirin säätöventtiili 2 Käyttövesivaraajan anturi / termostaatti 2 Kiertovesipumppu / ohituspumppu Käyttöveden säätöventtiili tai kattilan B5 Huoneanturi M2 Lämmityspiirin pumppu paluuvesilämpötilan minimirajoituk- Paluuveden lämpötila-anturi M3 Latauspumppu seen käytettävä säätöventtiili Siemens Building Technologies CE1N2526FI / Landis & Staefa Division 3/8

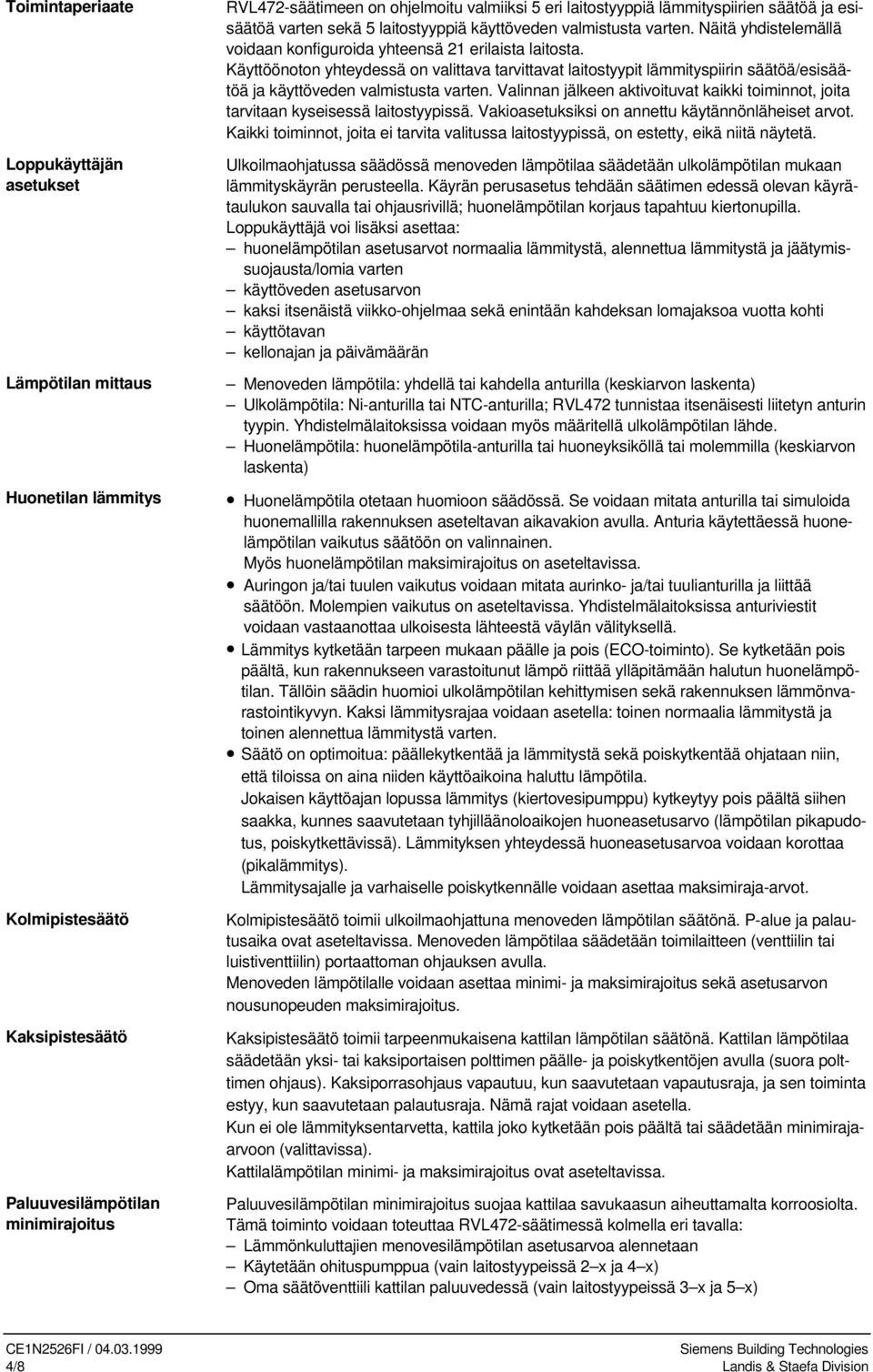

4 Toimintaperiaate Loppukäyttäjän asetukset Lämpötilan mittaus Huonetilan lämmitys Kolmipistesäätö Kaksipistesäätö Paluuvesilämpötilan minimirajoitus RVL472-säätimeen on ohjelmoitu valmiiksi 5 eri laitostyyppiä lämmityspiirien säätöä ja esisäätöä varten sekä 5 laitostyyppiä käyttöveden valmistusta varten. Näitä yhdistelemällä voidaan konfiguroida yhteensä 21 erilaista laitosta. Käyttöönoton yhteydessä on valittava tarvittavat laitostyypit lämmityspiirin säätöä/esisäätöä ja käyttöveden valmistusta varten. Valinnan jälkeen aktivoituvat kaikki toiminnot, joita tarvitaan kyseisessä laitostyypissä. Vakioasetuksiksi on annettu käytännönläheiset arvot. Kaikki toiminnot, joita ei tarvita valitussa laitostyypissä, on estetty, eikä niitä näytetä. Ulkoilmaohjatussa säädössä menoveden lämpötilaa säädetään ulkolämpötilan mukaan lämmityskäyrän perusteella. Käyrän perusasetus tehdään säätimen edessä olevan käyrätaulukon sauvalla tai ohjausrivillä; huonelämpötilan korjaus tapahtuu kiertonupilla. Loppukäyttäjä voi lisäksi asettaa: huonelämpötilan asetusarvot normaalia lämmitystä, alennettua lämmitystä ja jäätymissuojausta/lomia varten käyttöveden asetusarvon kaksi itsenäistä viikko-ohjelmaa sekä enintään kahdeksan lomajaksoa vuotta kohti käyttötavan kellonajan ja päivämäärän Menoveden lämpötila: yhdellä tai kahdella anturilla (keskiarvon laskenta) Ulkolämpötila: Ni-anturilla tai NTC-anturilla; RVL472 tunnistaa itsenäisesti liitetyn anturin tyypin. Yhdistelmälaitoksissa voidaan myös määritellä ulkolämpötilan lähde. Huonelämpötila: huonelämpötila-anturilla tai huoneyksiköllä tai molemmilla (keskiarvon laskenta) Huonelämpötila otetaan huomioon säädössä. Se voidaan mitata anturilla tai simuloida huonemallilla rakennuksen aseteltavan aikavakion avulla. Anturia käytettäessä huonelämpötilan vaikutus säätöön on valinnainen. Myös huonelämpötilan maksimirajoitus on aseteltavissa. Auringon ja/tai tuulen vaikutus voidaan mitata aurinko- ja/tai tuulianturilla ja liittää säätöön. Molempien vaikutus on aseteltavissa. Yhdistelmälaitoksissa anturiviestit voidaan vastaanottaa ulkoisesta lähteestä väylän välityksellä. Lämmitys kytketään tarpeen mukaan päälle ja pois (ECO-toiminto). Se kytketään pois päältä, kun rakennukseen varastoitunut lämpö riittää ylläpitämään halutun huonelämpötilan. Tällöin säädin huomioi ulkolämpötilan kehittymisen sekä rakennuksen lämmönvarastointikyvyn. Kaksi lämmitysrajaa voidaan asetella: toinen normaalia lämmitystä ja toinen alennettua lämmitystä varten. Säätö on optimoitua: päällekytkentää ja lämmitystä sekä poiskytkentää ohjataan niin, että tiloissa on aina niiden käyttöaikoina haluttu lämpötila. Jokaisen käyttöajan lopussa lämmitys (kiertovesipumppu) kytkeytyy pois päältä siihen saakka, kunnes saavutetaan tyhjilläänoloaikojen huoneasetusarvo (lämpötilan pikapudotus, poiskytkettävissä). Lämmityksen yhteydessä huoneasetusarvoa voidaan korottaa (pikalämmitys). Lämmitysajalle ja varhaiselle poiskytkennälle voidaan asettaa maksimiraja-arvot. Kolmipistesäätö toimii ulkoilmaohjattuna menoveden lämpötilan säätönä. P-alue ja palautusaika ovat aseteltavissa. Menoveden lämpötilaa säädetään toimilaitteen (venttiilin tai luistiventtiilin) portaattoman ohjauksen avulla. Menoveden lämpötilalle voidaan asettaa minimi- ja maksimirajoitus sekä asetusarvon nousunopeuden maksimirajoitus. Kaksipistesäätö toimii tarpeenmukaisena kattilan lämpötilan säätönä. Kattilan lämpötilaa säädetään yksi- tai kaksiportaisen polttimen päälle- ja poiskytkentöjen avulla (suora polttimen ohjaus). Kaksiporrasohjaus vapautuu, kun saavutetaan vapautusraja, ja sen toiminta estyy, kun saavutetaan palautusraja. Nämä rajat voidaan asetella. Kun ei ole lämmityksentarvetta, kattila joko kytketään pois päältä tai säädetään minimirajaarvoon (valittavissa). Kattilalämpötilan minimi- ja maksimirajoitus ovat aseteltavissa. Paluuvesilämpötilan minimirajoitus suojaa kattilaa savukaasun aiheuttamalta korroosiolta. Tämä toiminto voidaan toteuttaa RVL472-säätimessä kolmella eri tavalla: Lämmönkuluttajien menovesilämpötilan asetusarvoa alennetaan Käytetään ohituspumppua (vain laitostyypeissä 2 x ja 4 x) Oma säätöventtiili kattilan paluuvedessä (vain laitostyypeissä 3 x ja 5 x) CE1N2526FI / Siemens Building Technologies 4/8 Landis & Staefa Division

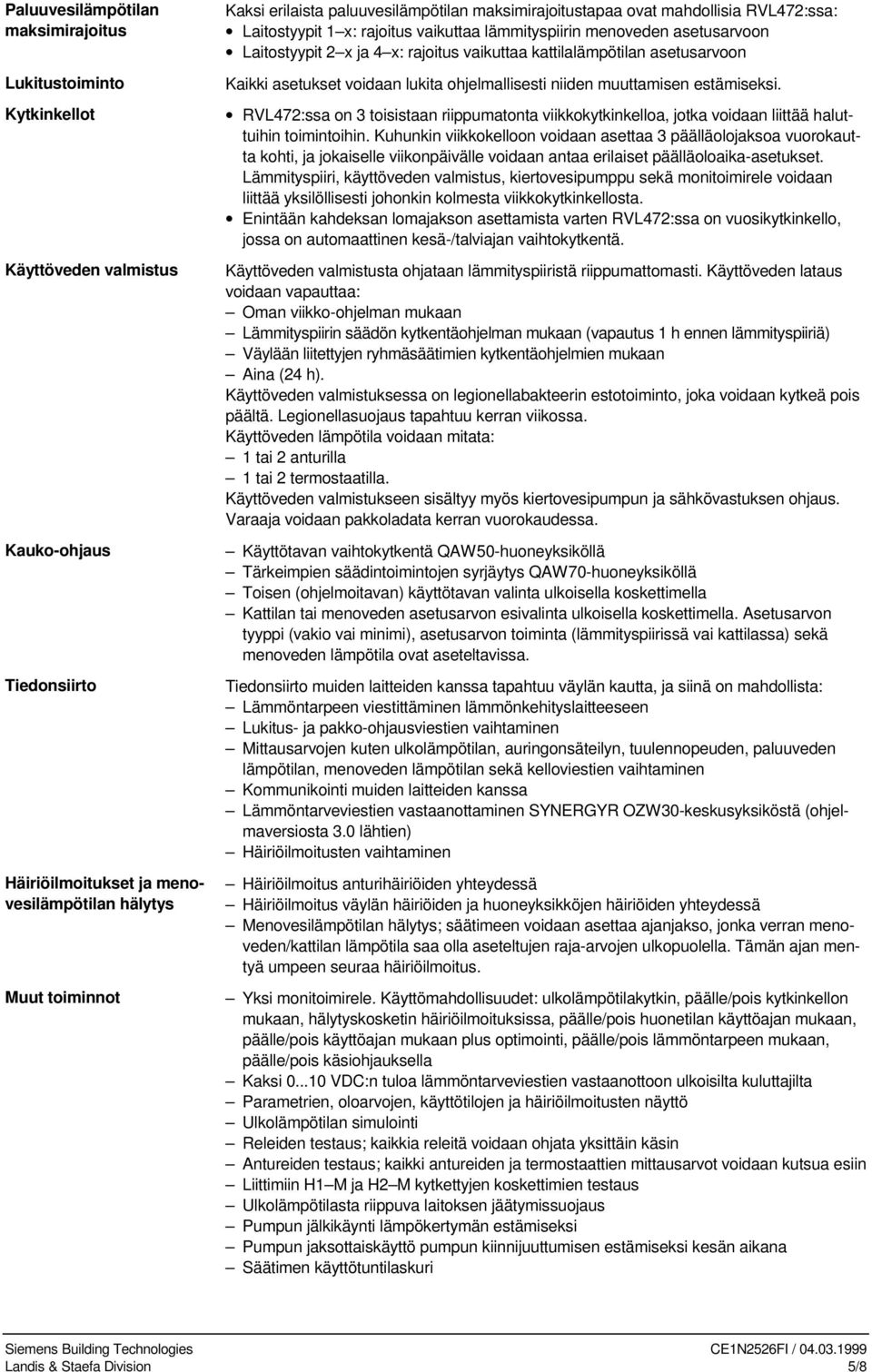

5 Paluuvesilämpötilan maksimirajoitus Lukitustoiminto Kytkinkellot Käyttöveden valmistus Kauko-ohjaus Tiedonsiirto Häiriöilmoitukset ja menovesilämpötilan hälytys Muut toiminnot Kaksi erilaista paluuvesilämpötilan maksimirajoitustapaa ovat mahdollisia RVL472:ssa: Laitostyypit 1 x: rajoitus vaikuttaa lämmityspiirin menoveden asetusarvoon Laitostyypit 2 x ja 4 x: rajoitus vaikuttaa kattilalämpötilan asetusarvoon Kaikki asetukset voidaan lukita ohjelmallisesti niiden muuttamisen estämiseksi. RVL472:ssa on 3 toisistaan riippumatonta viikkokytkinkelloa, jotka voidaan liittää haluttuihin toimintoihin. Kuhunkin viikkokelloon voidaan asettaa 3 päälläolojaksoa vuorokautta kohti, ja jokaiselle viikonpäivälle voidaan antaa erilaiset päälläoloaika-asetukset. Lämmityspiiri, käyttöveden valmistus, kiertovesipumppu sekä monitoimirele voidaan liittää yksilöllisesti johonkin kolmesta viikkokytkinkellosta. Enintään kahdeksan lomajakson asettamista varten RVL472:ssa on vuosikytkinkello, jossa on automaattinen kesä-/talviajan vaihtokytkentä. Käyttöveden valmistusta ohjataan lämmityspiiristä riippumattomasti. Käyttöveden lataus voidaan vapauttaa: Oman viikko-ohjelman mukaan Lämmityspiirin säädön kytkentäohjelman mukaan (vapautus 1 h ennen lämmityspiiriä) Väylään liitettyjen ryhmäsäätimien kytkentäohjelmien mukaan Aina (24 h). Käyttöveden valmistuksessa on legionellabakteerin estotoiminto, joka voidaan kytkeä pois päältä. Legionellasuojaus tapahtuu kerran viikossa. Käyttöveden lämpötila voidaan mitata: 1 tai 2 anturilla 1 tai 2 termostaatilla. Käyttöveden valmistukseen sisältyy myös kiertovesipumpun ja sähkövastuksen ohjaus. Varaaja voidaan pakkoladata kerran vuorokaudessa. Käyttötavan vaihtokytkentä QAW50-huoneyksiköllä Tärkeimpien säädintoimintojen syrjäytys QAW70-huoneyksiköllä Toisen (ohjelmoitavan) käyttötavan valinta ulkoisella koskettimella Kattilan tai menoveden asetusarvon esivalinta ulkoisella koskettimella. Asetusarvon tyyppi (vakio vai minimi), asetusarvon toiminta (lämmityspiirissä vai kattilassa) sekä menoveden lämpötila ovat aseteltavissa. Tiedonsiirto muiden laitteiden kanssa tapahtuu väylän kautta, ja siinä on mahdollista: Lämmöntarpeen viestittäminen lämmönkehityslaitteeseen Lukitus- ja pakko-ohjausviestien vaihtaminen Mittausarvojen kuten ulkolämpötilan, auringonsäteilyn, tuulennopeuden, paluuveden lämpötilan, menoveden lämpötilan sekä kelloviestien vaihtaminen Kommunikointi muiden laitteiden kanssa Lämmöntarveviestien vastaanottaminen SYNERGYR OZW30-keskusyksiköstä (ohjelmaversiosta 3.0 lähtien) Häiriöilmoitusten vaihtaminen Häiriöilmoitus anturihäiriöiden yhteydessä Häiriöilmoitus väylän häiriöiden ja huoneyksikköjen häiriöiden yhteydessä Menovesilämpötilan hälytys; säätimeen voidaan asettaa ajanjakso, jonka verran menoveden/kattilan lämpötila saa olla aseteltujen raja-arvojen ulkopuolella. Tämän ajan mentyä umpeen seuraa häiriöilmoitus. Yksi monitoimirele. Käyttömahdollisuudet: ulkolämpötilakytkin, päälle/pois kytkinkellon mukaan, hälytyskosketin häiriöilmoituksissa, päälle/pois huonetilan käyttöajan mukaan, päälle/pois käyttöajan mukaan plus optimointi, päälle/pois lämmöntarpeen mukaan, päälle/pois käsiohjauksella Kaksi VDC:n tuloa lämmöntarveviestien vastaanottoon ulkoisilta kuluttajilta Parametrien, oloarvojen, käyttötilojen ja häiriöilmoitusten näyttö Ulkolämpötilan simulointi Releiden testaus; kaikkia releitä voidaan ohjata yksittäin käsin Antureiden testaus; kaikki antureiden ja termostaattien mittausarvot voidaan kutsua esiin Liittimiin H1 M ja H2 M kytkettyjen koskettimien testaus Ulkolämpötilasta riippuva laitoksen jäätymissuojaus Pumpun jälkikäynti lämpökertymän estämiseksi Pumpun jaksottaiskäyttö pumpun kiinnijuuttumisen estämiseksi kesän aikana Säätimen käyttötuntilaskuri Siemens Building Technologies CE1N2526FI / Landis & Staefa Division 5/8

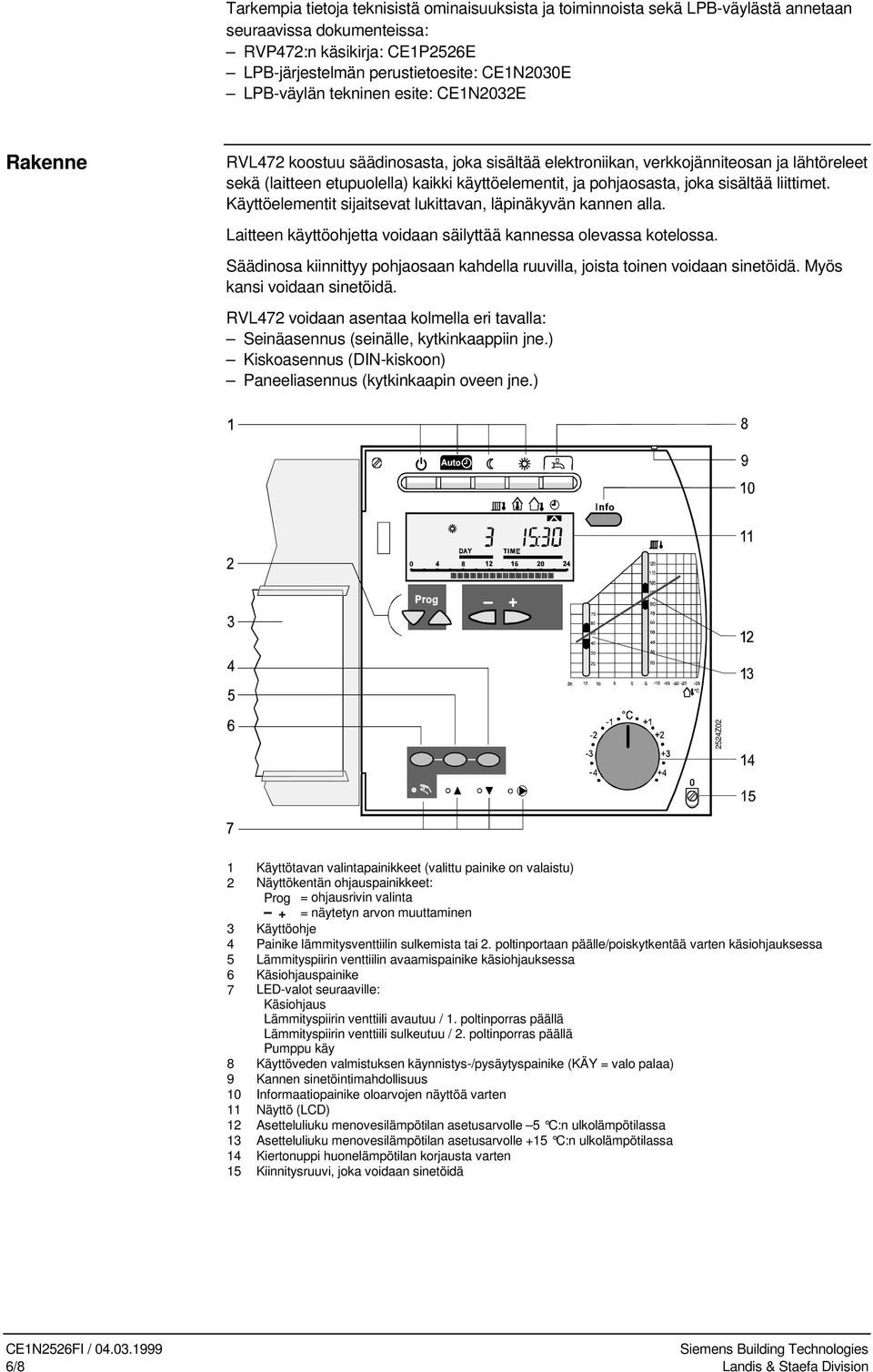

6 Tarkempia tietoja teknisistä ominaisuuksista ja toiminnoista sekä -väylästä annetaan seuraavissa dokumenteissa: RVP472:n käsikirja: CE1P2526E -järjestelmän perustietoesite: CE1N2030E -väylän tekninen esite: CE1N2032E Rakenne RVL472 koostuu säädinosasta, joka sisältää elektroniikan, verkkojänniteosan ja lähtöreleet sekä (laitteen etupuolella) kaikki käyttöelementit, ja pohjaosasta, joka sisältää liittimet. Käyttöelementit sijaitsevat lukittavan, läpinäkyvän kannen alla. Laitteen käyttöohjetta voidaan säilyttää kannessa olevassa kotelossa. Säädinosa kiinnittyy pohjaosaan kahdella ruuvilla, joista toinen voidaan sinetöidä. Myös kansi voidaan sinetöidä. RVL472 voidaan asentaa kolmella eri tavalla: Seinäasennus (seinälle, kytkinkaappiin jne.) Kiskoasennus (DIN-kiskoon) Paneeliasennus (kytkinkaapin oveen jne.) 2524Z02 1 Käyttötavan valintapainikkeet (valittu painike on valaistu) 2 Näyttökentän ohjauspainikkeet: Prog = ohjausrivin valinta + = näytetyn arvon muuttaminen 3 Käyttöohje 4 Painike lämmitysventtiilin sulkemista tai 2. poltinportaan päälle/poiskytkentää varten käsiohjauksessa 5 Lämmityspiirin venttiilin avaamispainike käsiohjauksessa 6 Käsiohjauspainike 7 LED-valot seuraaville: Käsiohjaus Lämmityspiirin venttiili avautuu / 1. poltinporras päällä Lämmityspiirin venttiili sulkeutuu / 2. poltinporras päällä Pumppu käy 8 Käyttöveden valmistuksen käynnistys-/pysäytyspainike (KÄY = valo palaa) 9 Kannen sinetöintimahdollisuus 10 Informaatiopainike oloarvojen näyttöä varten 11 Näyttö (LCD) 12 Asetteluliuku menovesilämpötilan asetusarvolle 5 C:n ulkolämpötilassa 13 Asetteluliuku menovesilämpötilan asetusarvolle +15 C:n ulkolämpötilassa 14 Kiertonuppi huonelämpötilan korjausta varten 15 Kiinnitysruuvi, joka voidaan sinetöidä CE1N2526FI / Siemens Building Technologies 6/8 Landis & Staefa Division

7 Analogiset käyttöelementit Digitaaliset käyttöelementit Painikkeet halutun käyttötavan valintaa varten Painike käyttöveden valmistuksen päälle-/poiskytkentää varten INFO-painike Lämmityskäyrän suora asetus "asettelusauvalla" (vain jos asettelutavaksi on valittu analoginen) Kiertonuppi huonelämpötilan manuaalista korjausta varten Kolme painiketta käsiohjausta ja manuaalisia säätökäskyjä varten Kaikkien asetteluparametrien asettaminen tai muuttaminen, valintatoimintojen aktivointi sekä hetkellisarvojen ja tilojen lukeminen tapahtuvat ohjausriviperiaatteella. Jokaiselle parametrille, hetkellisarvolle ja valintatoiminnolle on annettu oma, numeroitu ohjausrivi. Ohjausrivin valinta ja näytön muuttaminen tapahtuvat kumpikin painikeparia painamalla. Ohjeita Suunnittelu Käyttöönotto Mittauspiirien johtimissa on suojajännite. Toimilaitteeseen ja pumppuun menevissä johtimissa on VAC:n jännite. Paikallisia sähköasennusmääräyksiä on noudatettava. Anturijohtimia ei pidä vetää rinnan verkkojännitejohdinten kanssa, joissa on kuormia kuten toimimoottori, pumppu, poltin jne. Laitoksen tyyppi on konfiguroitava. Jokaisen säätimen mukana toimitetaan asennus- ja käyttöönotto-ohje. Tekniset tiedot merkintä Kotelointiluokka (kansi suljettuna) IP42 EN EMC-direktiivi 89/336/EEC Suojausluokka II EN Häiriönsieto EN Sallittu ympäristön lämpötila Häiriöpäästöt EN Kuljetus ja varastointi C Pienjännitedirektiivi 73/23/EEC Käyttö C Turvallisuus EN Sallitut johdinpituudet antureihin, termostaat- Nimellinen käyttöjännite 230 VAC teihin ja ulkoisiin koskettimiin Taajuus 50 Hz Cu-kaapeli 0,6 mm Ø 20 m Tehon tarve 9 VA Cu-kaapeli 1,0 mm 2 80 m Lähtöreleet Cu-kaapeli 1,5 mm m Nimellisjännite 230 VAC Sallitut johdinpituudet huoneyksikköön Nimellisvirta 2 (2) A Cu-kaapeli 0,25 mm 2 25 m Kosketinvirta jännitteellä VAC 0,1...2 A, cos ϕ >0,6 Cu-kaapeli min. 0,5 mm 2 50 m Kosketinvirta jännitteellä VAC 0, A, cos ϕ >0,6 Väyläkuorman ominaisluku E () 9 Sytytysmuuntajan nimellisvirta maks. 1 A maks. 30 s:n ajan Varakäynti min. 12 h Sytytysmuuntajan päällekytkentävirta maks. 10 A maks. 10 ms:n ajan Paino (netto) 1,2 kg Kytkentäkaaviot Pienjännitepuolella Perusliitännät laitoksissa, joissa on ulkoisia lämmöntarveviestejä D1 D VDC S VDC 2526A VAC L N 1 2 B5 M U1 H2 U2 M Siemens Building Technologies CE1N2526FI / Landis & Staefa Division 7/8

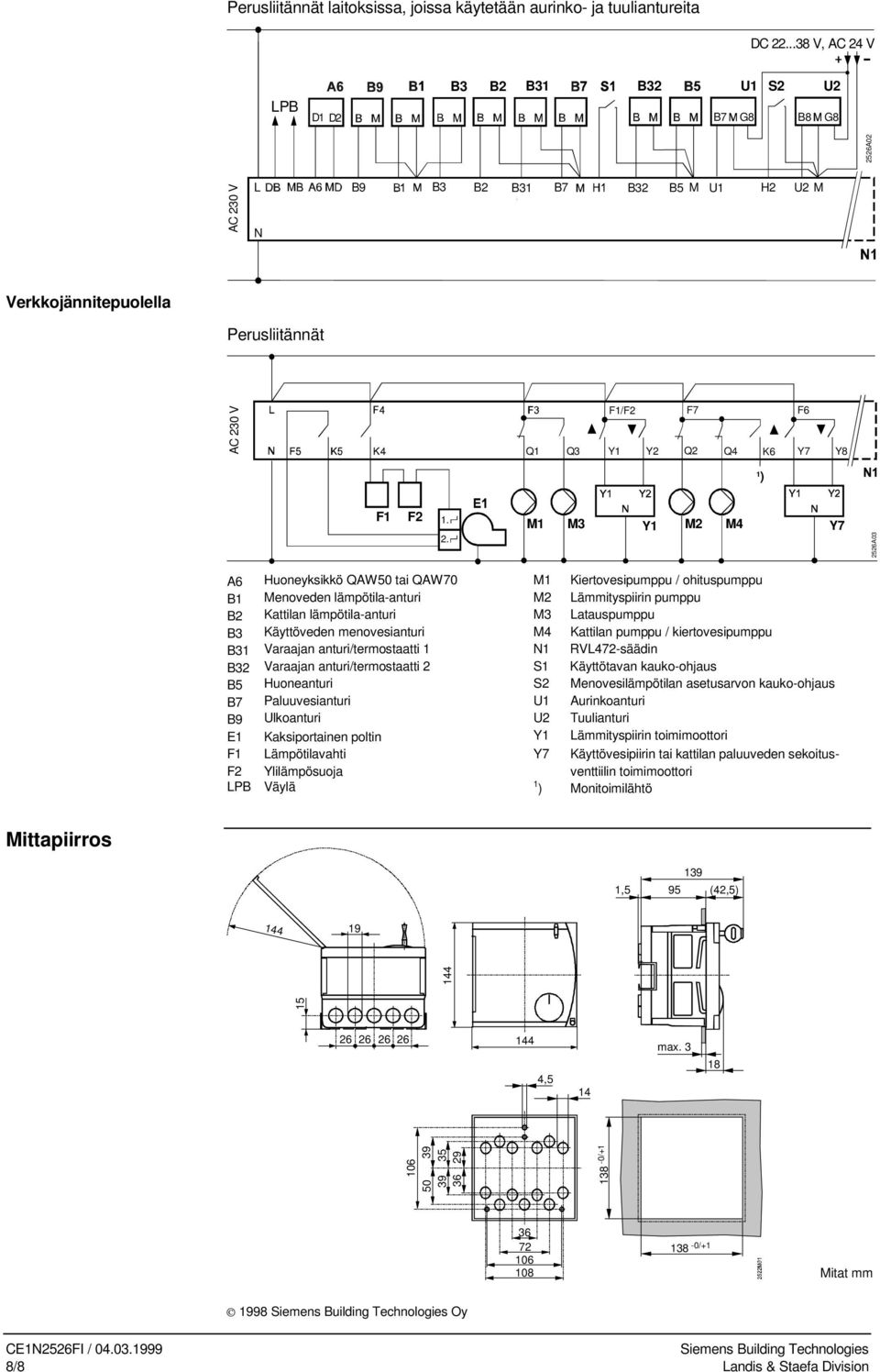

8 Perusliitännät laitoksissa, joissa käytetään aurinko- ja tuuliantureita DC V, AC 24 V D1 D2 1 2 U1 S2 U2 G8 B8 G8 2526A02 AC 230 V L N 1 2 B5 M U1 H2 U2 M Verkkojännitepuolella Perusliitännät AC 230 V Q1 F1/F2 F7 F6 Q3 Y1 Y2 Q2 Q4 K6 Y8 1 ) F1 F M3 Y1 M2 2526A03 A6 Huoneyksikkö QAW50 tai QAW70 Kiertovesipumppu / ohituspumppu B1 Menoveden lämpötila-anturi M2 Lämmityspiirin pumppu Kattilan lämpötila-anturi M3 Latauspumppu Käyttöveden menovesianturi Kattilan pumppu / kiertovesipumppu 1 Varaajan anturi/termostaatti 1 RVL472-säädin 2 Varaajan anturi/termostaatti 2 S1 Käyttötavan kauko-ohjaus B5 Huoneanturi S2 Menovesilämpötilan asetusarvon kauko-ohjaus Paluuvesianturi U1 Aurinkoanturi Ulkoanturi U2 Tuulianturi E1 Kaksiportainen poltin Y1 Lämmityspiirin toimimoottori F1 Lämpötilavahti Käyttövesipiirin tai kattilan paluuveden sekoitus- F2 Ylilämpösuoja venttiilin toimimoottori Väylä 1 ) Monitoimilähtö Mittapiirros 139 1,5 95 (42,5) ,5 14 max / /+1 Mitat mm 1998 Siemens Building Technologies Oy CE1N2526FI / Siemens Building Technologies 8/8 Landis & Staefa Division
