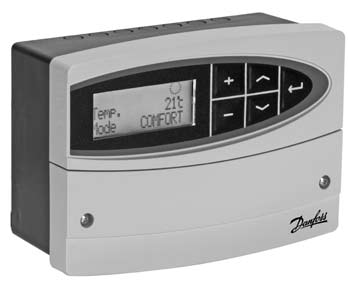

1 Tekninen esite ECL Comfort V a.c. ja 24 V a.c. Kuvaus ja sovellus Säädin on suunniteltu helposti asennettavaksi: yksi kaapeli, yksi liitin. ECL Comfort 110 -säätimellä on erikoissuunniteltu taustavalaistu näyttö. Pikaista silmäilyä varten on näyttökuvissa graafisia merkkejä ja tekstiä. Säätimessä on triac-lähdöt moottoroiduille venttiileille ja relelähdöt pumppuohjaukselle. ECL Comfort 110:n voidaan liittää jopa 4 lämpötila-anturia (Pt tyyppisiä) ja ohitusohjaukseen on 1 tulo. Lisäksi voidaan liittää huoneyksikkö tai kaukosäädin (ECA 60/61). ECL Comfort 110 on 1-piirinen säädin, kaukolämpö- ja kattilajärjestelmiin. Tuote on elektroninen säädin menoveden lämmön säätämiseen ulkoilman mukaan (lämmitys) vakiolämmön säätämiseen (vesikeskuslämmitys) ja se on valmis uusiin sovelluksiin sirukortin ja tietoliikenneliitännän avulla. ECL Comfort 110 -säädintä voidaan käyttää päätai alalaitteena säätöjärjestelmissä. Se voidaan asentaa DIN-kiskoon, seinään tai paneeliin. Tilaaminen Säädin Malli Kuvaus Tilausnumero ECL Comfort 110 Säädin V a.c. 087B1261 ECL Comfort 110 Säädin - 24 V a.c. 087B1251 ECL Comfort 110 ajastinohjelmalla Säädin V a.c. 087B1262 ECL Comfort 110 ajastinohjelmalla Säädin - 24 V a.c. 087B1252 Tarvikesarja paneeliasennukseen ECL100 säätimeen 087B1249 Käyttöohje sovellus 116 Käyttö-ja pikaohje 087B8151 Käyttöohje sovellus 130 Käyttö-ja pikaohje 087B8152 Pt 1000 lämpötila-anturit Malli Kuvaus Tilausnumero ESMT Ulkoanturi 084N1012 ESM-10 Huoneanturi 087B1164 ESM-11 Pinta-anturi 087B1165 ESMB-12 Yleisanturi 087B1184 ESMC Pinta-anturi 2 m 087N0011 ESMU-100 Vesianturi, 100 mm, kupari 087B1180 ESMU-250 Vesianturi, 250 mm, kupari 087B1181 ESMU-100 Vesianturi, 100 mm, hst 087B1182 ESMU-250 Vesianturi, 250 mm, hst 087B1183 DH-SMT/DK VD.KT.C1.20 Danfoss 08/2007 1

2 Tilaaminen jatkuu Lisävarusteet Malli Kuvaus Tilausnumero ECA 60 Huoneyksikkö 087B1140 ECA 61 Kauko-ohjain 087B1141 ECA 110 Aikaohjelma (sirukortti) 087B1248 Lämmin käyttövesi (Sovellus 116) Sovellus 116, esimerkki Lämpimän käyttövesijärjestelmän lämmönsäätö lämmönvaihtimella Perusperiaatteet Avaintoiminnot Lämpimän käyttövesijärjestelmän lämmönsäätö lämmönvaihtimella tai säiliöllä Normaalisti säädetään menoveden lämpötila aina halutun menoveden lämpötilan mukaiseksi. Lämpimän käyttöveden lämpötilansäätö Jos llämpimän vesijärjestelmän mitattu lämpötila on alle halutun, moottorikäyttöinen säätöventtiili avautuu vähitellen ja päinvastoin. Menoveden lämpötilansäätö Paluuveden lämpötilaraja Säädin muuttaa automaattisesti haluttua menoveden lämpötilaa, jotta saavutetaan hyväksyttävä paluuveden lämpötila, kun se menee asetetun arvon ala- tai yläpuolelle. Paluuveden lämpötilan vaikutusta voidaan rajata menoveden min/maks -rajauksin. Optimointi Itsesäätyvä Toiminto suhteellisen alueen (Xp) ja integroinnin aikavakion (Tn) automaattisäätöön. Paluuveden lämpötilaraja Paluuveden lämpötila kaukolämpökeskukseen ei saa olla liian korkea. Jos näin on, voidaan menoveden lämpötilaa säätää (tavallisesti alempaan arvoon) ja moottoroitu säätöventtiili sulkeutuu vähitellen. Kattilajärjestelmissä ei paluuveden lämpötila saa olla liian alhainen (sama säätö kuin yllä). Kiertovesipumpun säätö Kiertovesipumppu on PÄÄLLÄ, kun haluttu kuumavesijärjestelmän lämpötila on korkeampi kuin käyttäjän säätämä (tehdasasetus: 20 C). Turvatoiminnot Jäätymissuoja Säädin automaattisesti kytkee kiertovesipumpun PÄÄLLE, kun menoveden lämpötila on alempi kuin käyttäjän säätämä arvo (tehdasasetus: 10 C). Moottorin suojaus Säädin ehkäisee epävakaata lämpötilan säätöä ja moottorin käyttöikä pitenee. Pumpun kesäpysäytystoiminta Pumpun kesäpysäytystoiminta jumiutumisen estämiseksi käytöttöminä jaksoina. 2 VD.KT.C1.20 Danfoss 07/2007 DH-SMT/DK

3 Lämmitys (Sovellus 130) Sovellus 130, esimerkit Kaukolämpöjärjestelmä, jossa lämmönvaihdin Kattilajärjestelmä Perusperiaatteet Kaukolämpöjärjestelmien, lämmönvaihtimien tai kattilalämmitysjärjestelmien säätö Normaalisti säädetään menoveden lämpötila aina halutun menoveden lämpötilan mukaiseksi. Menoveden lämpötilansäätö Haluttu menoveden lämpötila lasketaan ECL Comfort -säätimellä ulkolämpötilan perusteella. Mitä matalampi on ulkolämpötila, sitä korkeampi on haluttu menoveden lämpötila. Moottoroitu säätöventtiili avautuu vähitellen, kun menoveden lämpötila on alempi kuin menoveden haluttu lämpötila ja päinvastoin. Paluuveden lämpötilaraja Paluuveden lämpötila kaukolämpökeskukseen ei saa olla liian korkea. Jos näin on, voidaan menoveden lämpötilaa säätää (tavallisesti alempaan arvoon) ja moottoroitu säätöventtiili sulkeutuu vähitellen. Kattilajärjestelmissä ei paluuveden lämpötila saa olla liian alhainen (sama säätö kuin yllä). Huonelämpötilanraja Jos mitattu huoneen lämpötila ei vastaa haluttua huonelämpötilaa, voidaan säätää menoveden haluttua lämpötilaa. Kiertovesipumpun säätö Kiertovesipumppu on PÄÄLLÄ, kun haluttu menoveden lämpötila on korkeampi kuin käyttäjän säätämä arvo (tehdasasetus: 20 C) tai ulkolämpötila on alempi kuin käyttäjän säätämä arvo (tehdasasetus: 2 C). DH-SMT/DK VD.KT.C1.20 Danfoss 07/2007 3

4 Avaintoiminnot Menoveden lämpötilansäätö Lämpökäyrä ECL Comfort 110 säätää lämmitysjärjestelmän halutun menoveden lämpötilan mukaan paluuveden ja / tai huoneen lämpötilan vaikutuksen mukaan. Haluttu menoveden lämpötila määritetään 5:llä asetuksella: menoveden maks. lämpötila, menoveden min.lämpötila, jyrkkyys, suuntaissiirto ja taitekohta. Menoveden lämpötila Lämmityskäyrä Jyrkkyys Maksimi lämpötila Suuntaissiirto Taitekohta Minimi lämpötila Ulkolämpötila Paluuveden lämpötilaraja Säädin muuttaa automaattisesti haluttua menoveden lämpötilaa, jotta saavutetaan hyväksyttävä paluuveden lämpötila, jos se menee asetetun arvon ala- tai yläpuolelle. Huonelämpötilan raja Säädin säätää halutun menoveden lämpötilan poistaakseen eron halutun ja todellisen huonelämpötilan väliltä. Optimointi Lämmityksen keskeytys Tämä toiminto säästää energiaa pysäyttämällä lämmitysjärjestelmän, kun ulkoilman lämpötila nousee asetetun rajan yli. Lämmitysjärjestelmä kytkeytyy taas PÄÄLLE, kun ulkolämpötila ja kertynyt ulkolämpötila alittavat asetetun rajan. Automaattivähennys Säästölämpötila voi riippua ulkolämpötilasta, kun ulkolämpötila on asetetun rajan yläpuolella. Mitä matalampi on ulkolämpötila, sitä pienempi on lämpötilan vähennys. Kun ulkolämpötila on alle asetetun rajan, ei lämpötilavähennystä ole. Tehostus Lämmitysjakson lyhentämiseksi minimilämpötilajakson jälkeen, voidaan haluttua menoveden lämpötilaa nostaa väliaikaisesti. Nosto Jotta vältyttäisiin kuormituspiikeiltä lämmitysverkostossa, voidaan haluttu menoveden lämpötila asettaa nousemaan hitaasti säästölämpötilajakson jälkeen. Optimoidut lämmityksen alku- ja loppuajat Optimointi perustuu huone- tai ulkolämpötilaan sekä rakennuksen lämmönvarauskykyyn ja järjestelmän mitoituslämpötilaan. Turvatoiminnot Pumpun vetreytys Pumpun vetreytys jumiutumisen estämiseksi käytöttöminä jaksoina. Venttiilin vetreytys Venttiilin vetreytys jumiutumisen estämiseksi käytöttöminä jaksoina. Jäätymissuoja Säädin automaattisesti kytkee kiertovesipumpun PÄÄLLE, kun ulkolämpötila on alempi kuin käyttäjän säätämä arvo (tehdasasetus: 2 C). Moottorin suojaus Säädin ehkäisee epävakaata lämpötilan säätöä ja moottorin käyttöikä pitenee. 4 VD.KT.C1.20 Danfoss 07/2007 DH-SMT/DK

5 Yleiset tiedot Käyttölämpötila 0-55 C Varastointilämpötila C Kotelointi Seinä- ja paneeliasennus Anturimalli Pt 1000 (1000 Ω - 0 C) Suojausluokka IP 41 DIN merkki vastaten standardeja EMC-Direktiivi: 2004/108/EC Häiriösuojaus: Päästö: LVD- Direktiivi: 2006/95/EC Sähkökytkennät 230 V a.c. *liitännät turvatermostaattiin Syöttöjännite 230 V a.c Hz Käyttöjännite V a.c. (IEC 60038) Tehontarve 3 VA Releulostulon kuorma 1 ulostulo 4 (2) A V a.c. Triac-ulostulon kuorma 15 VA V a.c. Sähkökytkennät 24 V a.c. *liitännät turvatermostaattiin Syöttöjännite 24 V a.c Hz Käyttöjännite V a.c. (IEC 60038) Tehontarve 3 VA Releulostulon kuorma 2 ulostulo 4 (2) A V a.c. Triac-ulostulon kuorma 15 VA - 24 V a.c. DH-SMT/DK VD.KT.C1.20 Danfoss 07/2007 5

6 Toiminta Lämpötilojen ja venttiilin säätö Valikkojen vaihto Valitse/palaa 2 sek. Paluu päivittäiseen valikkoon Liikkuminen valikoissa Valikot Lämpötila Alivalikot Päivittäinen käyttö Tila Viikonpäivä 5 sek. Päivämäärä ja aika Menoveden lämpötila Asennus ja ylläpito Huonelämpötilan rajoitus Paluuveden lämpötilan rajoitus Optimointi Säätöjen määreet Sovellus Huolto 6 VD.KT.C1.20 Danfoss 07/2007 DH-SMT/DK

7 Mitat Asennusmitat paneeliasennukseen Asennus paneeliin (paneeliasennussarja, tuotenro: 087B1249). Paneelin paksuus ei saa olla yli 5 mm. DH-SMT/DK VD.KT.C1.20 Danfoss 07/2007 7
