1 Sähkölämmitys W Teollisuusinfralämmitin IR INFRALÄMMITIN YLI 4,5 METRIÄ KORKEISIIN TILOIHIN 3 mallia Teollisuusinfralämmitintä IR käytetään kohde- tai kokonaislämmitykseen, tiloissa joiden korkeus on 4,5 ja 20 metrin välillä. Tyypillisiä käyttökohteita ovat esim. teollisuushallit, urheiluhallit, varastot ja vastaavat. IR lämmittimiä voidaan käyttää myös ulkotiloissa esim. lastauslaitureilla tai urheiluareenoilla. Säteilylämmittimillä lämmitetään pintoja kuten lattioita, seiniä, ihmisiä, jne. Verrattuna muihin lämmitysmuotoihin, säteilijöillä lämmitettäessä voidaan säteilylämpölisän ansiosta pitää alhaisempaa huonelämpötilaa. Näin päästään, erityisesti korkeissa tiloissa, alhaisempiin lämmityskustannuksiin. Teollisuusinfralämmitintä IR valmistetaan kolmea eri kokoa. IR3000 on max. lämpöteholtaan 3000 W, IR4500 on max. lämpöteholtaan 4500 W ja IR6000 max. lämpöteho on 6000 W. Teollisuusinfralämmitin voidaan asentaa kattoon, seinään tai ripustaa vaijereilla. IR:n asennuskulmaa voidaan kannattimien avulla muuttaa. Heijastimet on kiiltoeloksoitua alumiinia Pinta, harmaa sinkitty alumiini, joka kestää hyvin korroosiota Kytkentärimalle voidaan tuoda ohjaustieto tai ketjuttaa useita lämmittimiä Lämmittimen asennuskulmaa voidaan muuttaa kannattimien avulla Suojaritilää on saatavana lisävarusteena 46

lastauslaitureilla tai urheiluareenoilla. Säteilylämmittimillä lämmitetään pintoja kuten lattioita, seiniä, ihmisiä, jne.

2 Säteilylämmittimet Tukholman ulkopuolella oleva rautatieaseman odotusaula lämpeää teollisuusinfralämmittimillä. Säätö tapahtuu ajastimen avulla. Oleskelualueen lämpötilaa voidaan nostaa kun ulkolämpötila laskee huomattavasti. Suuret hallit kannattaa jakaa lämmitysvyöhykkeisiin. Lisävarusteena saatavaa suojaritilää IRG:tä voidaan käyttää säteilijän suojana esim. urheiluhalleissa. IR teollisuusinfran lämpötilaa voidaan ohjata tilakohtaisesti. Kohdelämmitys parantaa viihtyvyyttä ja alentaa lämmityskustannuksia. Säteilylämmittimillä lämmitetään ihmisiä eikä ympäröivää ilmaa. Operatiivinen eli tunnettu lämpötila on korkeampi kuin todellinen lämpötila. Lämpötilan alentaminen asteella laskee lämmityskustannuksia noin 5%:lla! 47

Lisävarusteena saatavaa suojaritilää IRG:tä voidaan käyttää säteilijän suojana esim. urheiluhalleissa. IR teollisuusinfran lämpötilaa voidaan ohjata tilakohtaisesti.

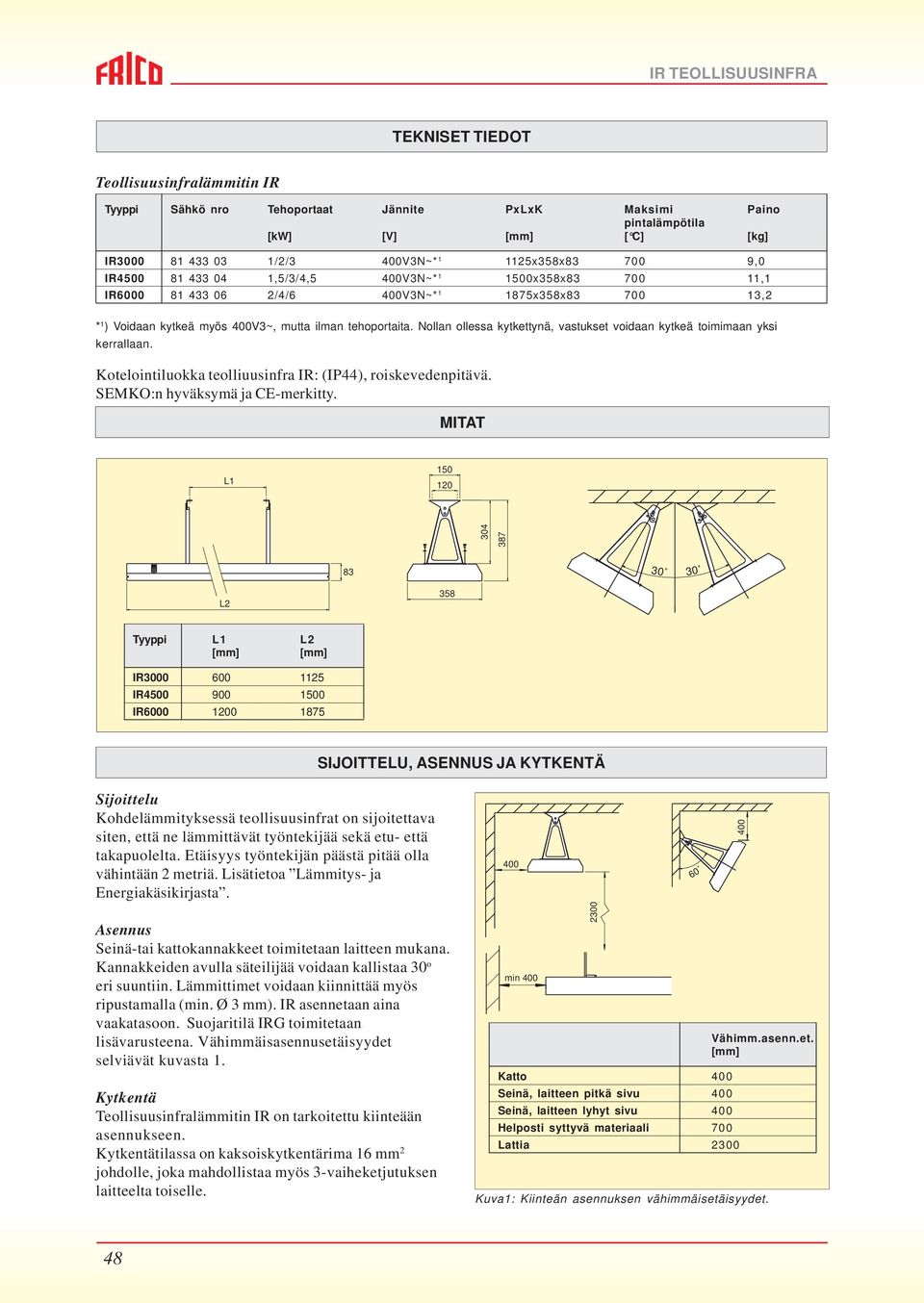

3 TEKNISET TIEDOT Teollisuusinfralämmitin IR Tyyppi Sähkö nro Tehoportaat Jännite PxLxK Maksimi Paino pintalämpötila [kw] [V] [ C] [kg] IR /2/3 400V3N~* x358x ,0 IR ,5/3/4,5 400V3N~* x358x ,1 IR /4/6 400V3N~* x358x ,2 * 1 ) Voidaan kytkeä myös 400V3~, mutta ilman tehoportaita. Nollan ollessa kytkettynä, vastukset voidaan kytkeä toimimaan yksi kerrallaan. Kotelointiluokka teolliuusinfra IR: (IP44), roiskevedenpitävä. SEMKO:n hyväksymä ja CE-merkitty. MITAT L L2 358 Tyyppi L1 L2 IR IR IR SIJOITTELU, ASENNUS JA KYTKENTÄ Sijoittelu Kohdelämmityksessä teollisuusinfrat on sijoitettava siten, että ne lämmittävät työntekijää sekä etu- että takapuolelta. Etäisyys työntekijän päästä pitää olla vähintään 2 metriä. Lisätietoa Lämmitys- ja Energiakäsikirjasta Asennus Seinä-tai kattokannakkeet toimitetaan laitteen mukana. Kannakkeiden avulla säteilijää voidaan kallistaa 30 o eri suuntiin. Lämmittimet voidaan kiinnittää myös ripustamalla (min. Ø 3 mm). IR asennetaan aina vaakatasoon. Suojaritilä IRG toimitetaan lisävarusteena. Vähimmäisasennusetäisyydet selviävät kuvasta 1. Kytkentä Teollisuusinfralämmitin IR on tarkoitettu kiinteään asennukseen. Kytkentätilassa on kaksoiskytkentärima 16 mm 2 johdolle, joka mahdollistaa myös 3-vaiheketjutuksen laitteelta toiselle. min Katto 400 Seinä, laitteen pitkä sivu 400 Seinä, laitteen lyhyt sivu 400 Helposti syttyvä materiaali 700 Lattia 2300 Vähimm.asenn.et. Kuva1: Kiinteän asennuksen vähimmäisetäisyydet. 48

Nollan ollessa kytkettynä, vastukset voidaan kytkeä toimimaan yksi kerrallaan. Kotelointiluokka teolliuusinfra IR: (IP44), roiskevedenpitävä. SEMKO:n hyväksymä ja CE-merkitty.

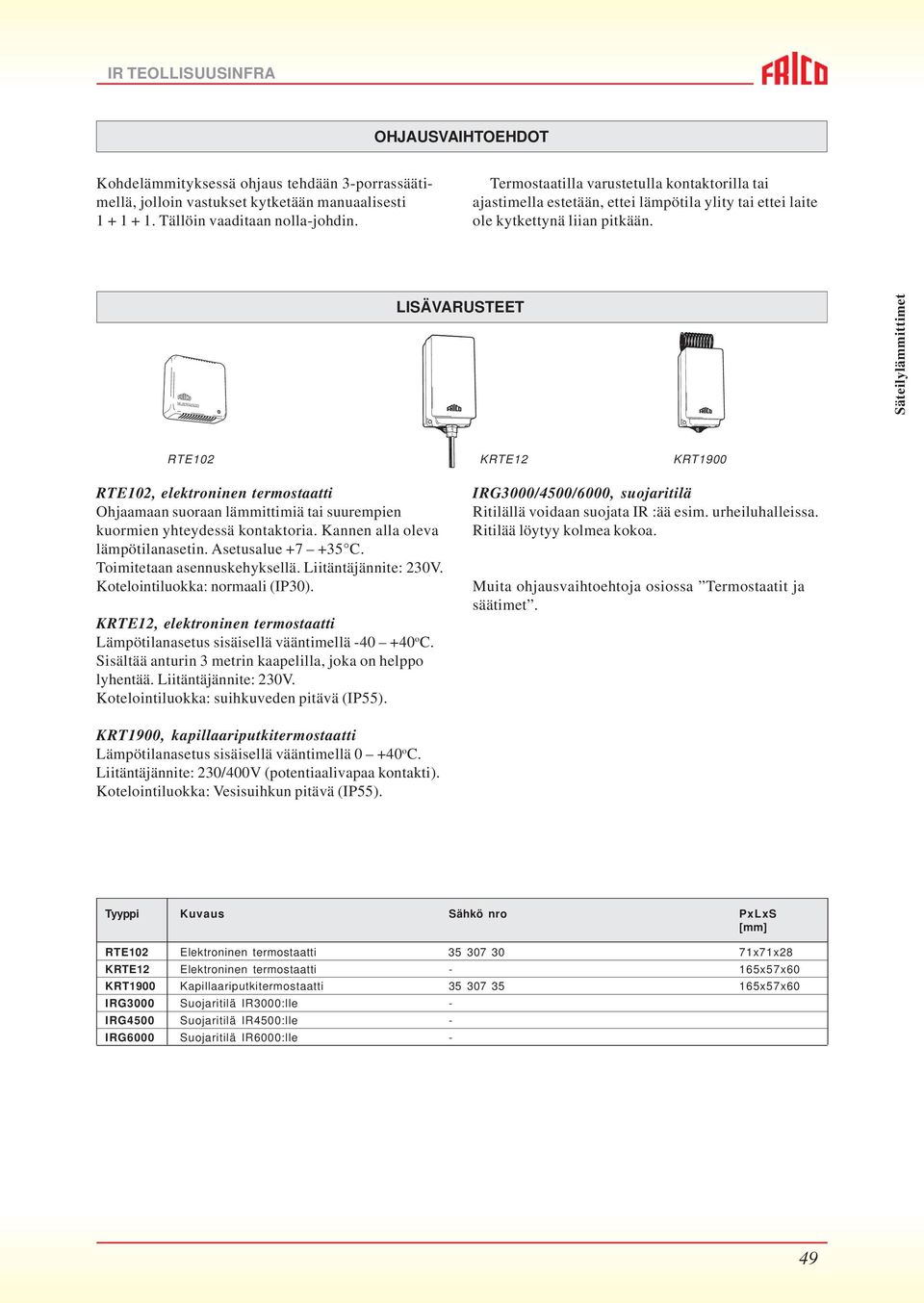

4 OHJAUSVAIHTOEHDOT Kohdelämmityksessä ohjaus tehdään 3-porrassäätimellä, jolloin vastukset kytketään manuaalisesti Tällöin vaaditaan nolla-johdin. Termostaatilla varustetulla kontaktorilla tai ajastimella estetään, ettei lämpötila ylity tai ettei laite ole kytkettynä liian pitkään. LISÄVARUSTEET Säteilylämmittimet RTE102 KRTE12 KRT1900 RTE102, elektroninen termostaatti Ohjaamaan suoraan lämmittimiä tai suurempien kuormien yhteydessä kontaktoria. Kannen alla oleva lämpötilanasetin. Asetusalue C. Toimitetaan asennuskehyksellä. Liitäntäjännite: 230V. Kotelointiluokka: normaali (IP30). KRTE12, elektroninen termostaatti Lämpötilanasetus sisäisellä vääntimellä o C. Sisältää anturin 3 metrin kaapelilla, joka on helppo lyhentää. Liitäntäjännite: 230V. Kotelointiluokka: suihkuveden pitävä (IP55). IRG3000/4500/6000, suojaritilä Ritilällä voidaan suojata IR :ää esim. urheiluhalleissa. Ritilää löytyy kolmea kokoa. Muita ohjausvaihtoehtoja osiossa Termostaatit ja säätimet. KRT1900, kapillaariputkitermostaatti Lämpötilanasetus sisäisellä vääntimellä o C. Liitäntäjännite: 230/400V (potentiaalivapaa kontakti). Kotelointiluokka: Vesisuihkun pitävä (IP55). Tyyppi Kuvaus Sähkö nro PxLxS RTE102 Elektroninen termostaatti x71x28 KRTE12 Elektroninen termostaatti - 165x57x60 KRT1900 Kapillaariputkitermostaatti x57x60 IRG3000 Suojaritilä IR3000:lle - IRG4500 Suojaritilä IR4500:lle - IRG6000 Suojaritilä IR6000:lle - 49

LISÄVARUSTEET Säteilylämmittimet RTE102 KRTE12 KRT1900 RTE102, elektroninen termostaatti Ohjaamaan suoraan lämmittimiä tai suurempien kuormien yhteydessä kontaktoria.

5 LÄMPÖLISÄ IR Lämpölisä IR 4,5-6 kw alapuolella Lämpölisä[ C] A 150 2A ,5 1 1,5 2 2,5 3 Etäisyys IR:stä [m] Säteilylämpölisä IR 4,5 kw Säteilylämpölisä IR 6 kw Teho [W/m²] Teho [W/m²] Säteilylämpölisä[ C] Korkeus mittauspisteen yläpuolella [m] Säteilylämpölisä[ C] Korkeus mittauspisteen yläpuolella [m] A-etäisyys infrojen välillä [m] A-etäisyys infrojen välillä [m] 50

Teho [W/m²] Säteilylämpölisä[ C] Korkeus mittauspisteen yläpuolella [m] Säteilylämpölisä[ C]

6 <ϑ IR TEOLLISUUSINFRA KYTKENTÄKAAVIO IR Automaattinen lämmönsäätö ulkopuolisella termostaatilla. Laitteiden ketjutus. IR3000, 4500, V 3(N)~ 230V 3~ L1 L2 L3 N KRTE 230V~ A B PTC 230V~ N P Teollisuusinfralämmitin IR Säteilylämmittimet 3/3 X XX 2/3X X 1/3X IR3000, 4500, 6000 IR3000, 4500, V 3(N)~ 230V 3~ 400V 3(N)~ 230V 3~ N L 1 L L 2 3 N L 1 L L 2 3 KRTE12, elektroninen termostaatti Isojen lämmitysryhmien ohjauksessa on suositeltavaa käyttää erillisiä ohjauskeskuksia. 51

Säteilylämmittimet 3/3 X XX 2/3X X 1/3X 0 1 2 3 IR3000, 4500, 6000 IR3000, 4500, 6000 400V 3(N)~ 230V 3~ 400V 3(N)~ 230V 3~ N
