Evijärven ruoppausalueet Evijärven kunnostushanke

Transkriptio

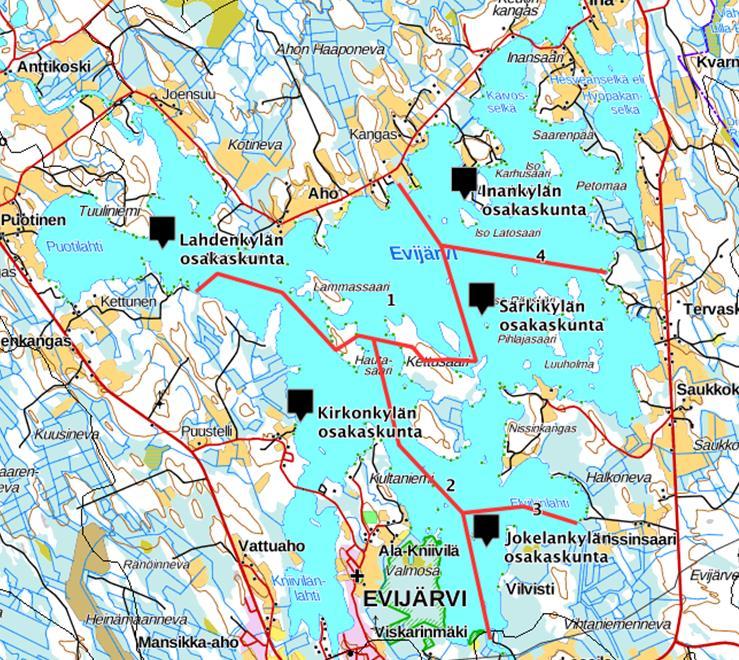

1 Evijärven ruoppausalueet Evijärven kunnostushanke Evijärvi on jaettu viiteen eri vesiosakaskuntaan: Kirkonkylän, Lahdenkylän, Inankylän, Särkikylän ja Jokelankylän osakaskunnat (Kuva 1). Ruoppaukset toteutetaan Kirkonkylän, Lahdenkylän, Inankylän ja Jokelankylän osakaskuntien vesialueilla loppuvuodesta 2017 ja alkuvuodesta 2018 ruoppausalueesta riippuen. Osakaskuntien edustajat ovat olleet mukana ruopattavien alueiden suunnittelussa. Kaikilta vesialueiden omistajilta (osakaskunnat ja Oy Herrfors Ab) on lupa ruoppausten toteutuksiin. Hanketyöntekijä on pyytänyt luvat läjitysalueiden omistajilta. Lisäksi rantojen omistajilta on erikseen kysytty lupa, kun ruoppaus tehdään heidän maaltaan käsin. Kartta ruopattavista alueista on ollut vapaasti nähtävillä kunnantalon aulassa. Kuva 1. Evijärven vesiosakaskunnat Tässä ruoppaussuunnitelmassa ruoppausalueet on esitetty osakaskunnittain. Alueet luetellaan koordinaatteineen ja karttoihin on rajattu ruopattavat alueet mustalla ja läjitysalueet oranssilla. Ruopattavat alueet on valittu siten, että ne parantaisivat veden virtausta ja vaihtuvuutta eri lahtialueilla ja näin ollen veden laatua. Alla on esitetty kartta ruoppausalueista koko Evijärvellä (Kuva 2). Sen jälkeen on esitetty tarkemmat kartat ja tarvittavat tiedot ruoppausalueista ja läjityspaikoista (kuutiomäärät, pinta-alat, kiinteistötunnukset, omistajat, koordinaatit). 1

2 B C D A E 1000 m Kuva 2. Evijärven ruopattavat alueet 2

3 Evijärven Kirkonkylän maa- ja vesiosakaskunta Vesialueen omistajan kiinteistötunnus: Osakaskunnan edustaja: Tapio Elgbacka, puh Taulukko 1. Kirkonkylän maa- ja vesiosakaskunnan ruopattava alue Ruoppauskohde A Paikka Niittyniemen ja Niittykarien välinen alue Määrä (m³) Kiinteistötunnus Omistaja Kirkonkylän maa- ja vesiosakaskunta Koordinaatit Pohjoista Itäistä Taulukko 2. Kirkonkylän maa- ja vesiosakaskunnan ruoppausmassan läjityspaikka Läjitysalue Paikka Määrä (m³) Läjitysalueen pinta-ala (m²) Kiinteistötunnus Omistaja A Niittykarit Kirkonkylän maa- ja vesiosakaskunta Koordinaatit Pohjoista Itäistä

4 Ruoppauskohde A: Niittyniemen ja Niittykarien välinen alue Niittyniemen ja Niittykarien väliselle alueelle ruopataan virtausväylä veden vaihtuvuuden parantamiseksi (Kuva 3 ja Kuva 4). Vesisyvyys alueella on noin 0,5 m ja pohja on juurakkoista mutaa. Ruopattavan virtausväylän pituus on 300 m ja leveys 3 m eli ruoppausala on 900 m 2. Syvyyssuunnassa maata poistetaan 0,5 m eli ruoppausmassan määrä on 450 m 3. Ruoppausmassa läjitetään ja maisemoidaan viereiselle Niittykarien saarelle 2000 m 2 :n alueelle. Ruopattavan vesialueen ja läjityssaaren omistaa Kirkonkylän osakaskunta. Ruoppaus tehdään kaivinkoneella jään päältä , jos jää kantaa kaivumassojen kuljetuskaluston. 4

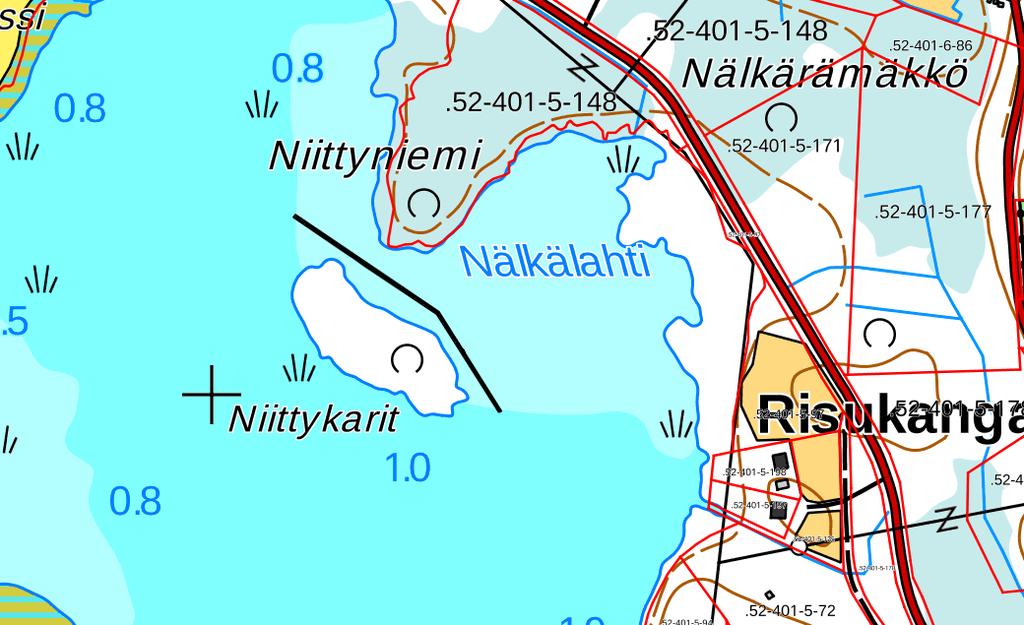

5 A P läjitys 2000 m 2 ruoppaus 450 m m Kuva 3. Niittyniemen ja Niittykarien välinen ruopattava alue 5

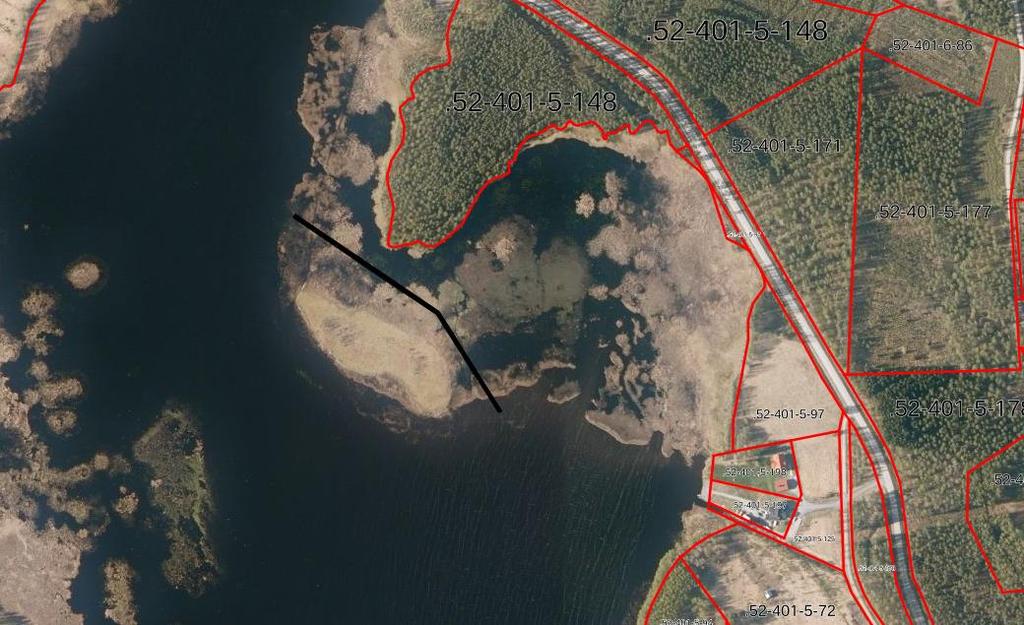

6 P 100 m Kuva 4. Ilmakuva Niittyniemen ja Niittykarien välisestä ruoppausalueesta 6

7 Lahdenkylän yhteisten vesialueiden osakaskunta Vesialueen omistajan kiinteistötunnus: Osakaskunnan edustaja: Markus Kattilakoski, puh Taulukko 3. Lahdenkylän osakaskunnan ruopattava alue Määrä Koordinaatit Ruoppauskohde Paikka Kiinteistötunnus Omistaja (m³) Pohjoista Itäistä B Kaarenhaara Oy Herrfors Ab Taulukko 4. Lahdenkylän osakaskunnan ruoppausmassan läjityspaikka Määrä Läjitysalueen Koordinaatit Läjitysalue Paikka Kiinteistötunnus Omistaja (m³) pinta-ala (m²) Pohjoista Itäistä B Viereiselle rannalle Mika Laihorinne Ruoppauskohde B: Kaarenhaara Kaarenhaaran kalaportaiden alapuolisen alueen kapein osa on noin 140 m pitkä ja 30 m leveä (Kuva 5 ja Kuva 6). Vesisyvyys vaihtelee 0,8 1 m välillä. Ruoppauksen tarkoituksena on poistaa lummetta ja muita vesikasveja sekä niiden juuristoa ja mutaa virtauksen parantamiseksi. Ruoppausala on 500 m 2 ja syvyyssuunnassa maata poistetaan 0,4 m eli ruoppausmassan määrä on 200 m 3. Ruoppausmassa läjitetään ja maisemoidaan viereiselle rannalle Mika Laihorinteen maalle noin 400 m 2 :n alueelle. Läjittämiseen on maanomistajan suostumus. Ruoppaus tehdään rannasta pitkäpuomikoneella

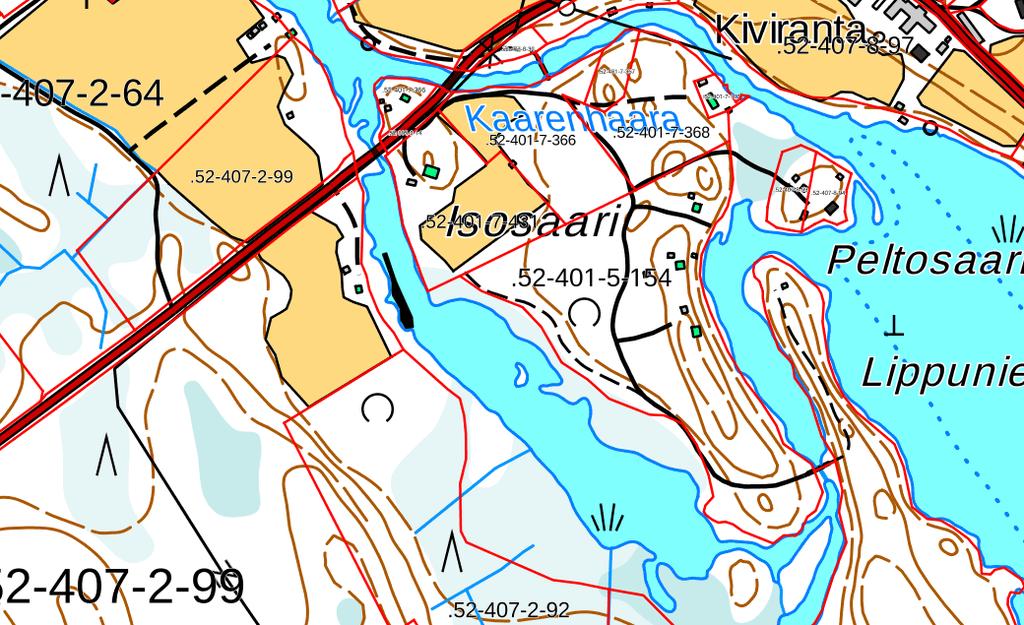

8 B P läjitys 400 m 2 ruoppaus 200 m m Kuva 5. Kaarenhaaran kalaportaiden alapuolinen ruoppausalue 8

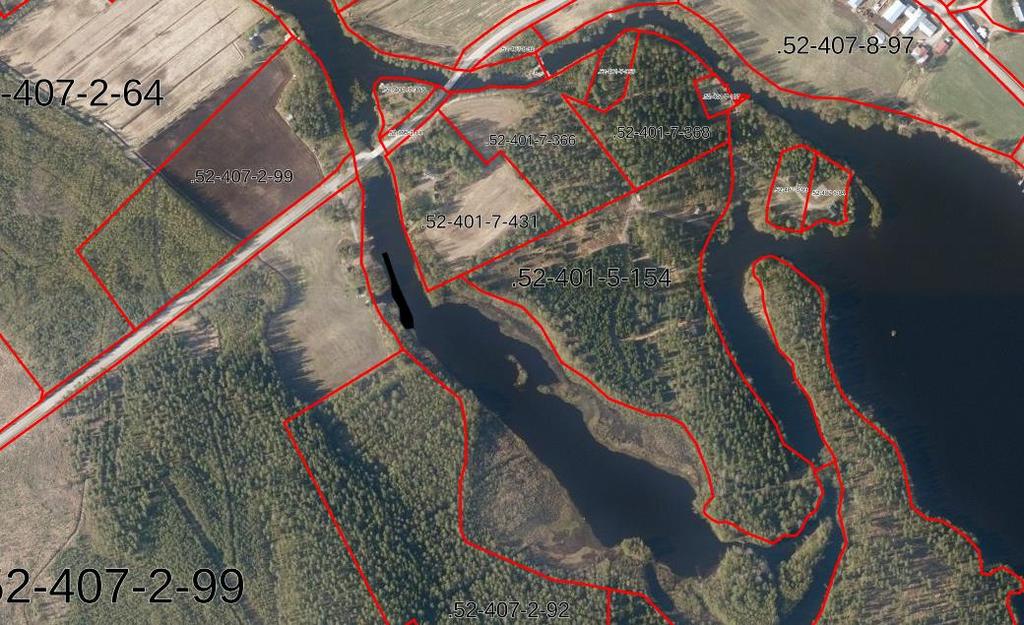

9 P 100 m Kuva 6. Ilmakuva Kaarenhaaran kalaportaiden alapuolisesta ruoppausalueesta 9

10 Inankylän yhteisten vesialueiden osakaskunta Vesialueen omistajan kiinteistötunnus: Osakaskunnan edustaja: Kai Vesala, puh Taulukko 5. Inankylän osakaskunnan ruopattavat alueet Ruoppauskohde C C D Paikka Kaivoslahden kanavan kaakkoispuoli ( ) Kaivoslahden kanavan kaakkoispuoli ( ) Latoniemen ja Iso Latosaaren välinen alue Määrä (m³) Kiinteistötunnus Omistaja Koordinaatit Pohjoista Itäistä Inankylän osakaskunta Boes & Anne-Maria Hästbacka Inankylän osakaskunta Taulukko 6. Inankylän osakaskunnan ruoppausmassojen läjityspaikat Läjitysalue C D Paikka Kaivoslahden kanavan kaakkoispuolen ranta Latoniemen ja Iso Latosaaren välinen alue Määrä (m³) Läjitysalueen pinta-ala (m²) Kiinteistötunnus Omistaja Koordinaatit Pohjoista Itäistä Erkki Kokko Inankylän osakaskunta

11 Ruoppauskohde C: Kaivoslahden kanava Kaivoslahden kanava on 5 m leveä ja noin 300 m pitkä (Kuva 7). Vesisyvyys vaihtelee 0,6 1,2 m välillä. Syvyys on suurimmillaan rummun molemmin puolin. Ennen ruoppausta maanomistaja (Erkki Kokko) tekee kanavan kaakkoisrannalla taimikon raivausta läjityspaikkaa varten. Ruoppauksen tarkoituksena on kunnostaa kaventuneen kanavan kaakkoispuoli, jonka maa on vuosien aikana valunut kanavan sisään ja veden virtaus sen lävitse näin ollen heikentynyt. Ruopattavan alueen pituus kiinteistön alueella on 105 m ja leveys 2 m eli ruoppausala on 210 m 2. Syvyyssuunnassa maata poistetaan 2 m eli ruoppausmassan määrä kiinteistön alueella on 420 m 3. Ruopattavan alueen pituus kiinteistön alueella on 115 m ja leveys 2 m eli ruoppausala on 230 m 2. Syvyyssuunnassa maata poistetaan 2 m eli ruoppausmassan määrä kiinteistön alueella on 460 m 3. Ruoppausmassa (yhteensä 880 m 3 ) läjitetään ja maisemoidaan kanavan varrelle Erkki Kokon maalle noin 600 m 2 :n alueelle. Läjittämiseen on maanomistajan suostumus. Ruoppaus tehdään kaivinkoneella

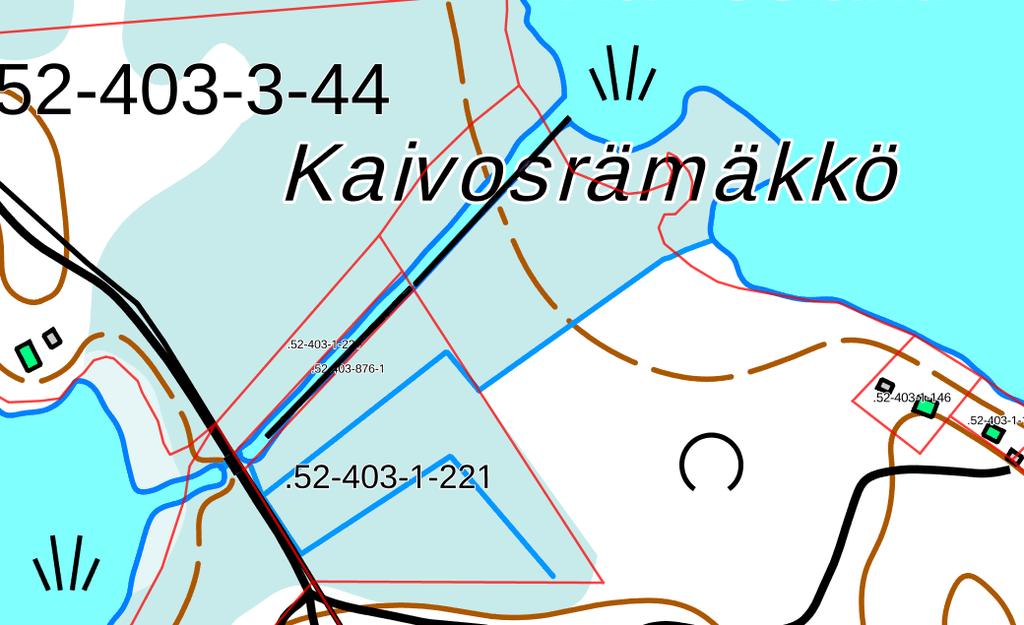

12 P ruoppaus 420 m 3 ruoppaus 460 m 3 läjitys 600 m 2 50 m Kuva 7. Kaivoslahden kanavan ruopattavat alueet C 12

13 Ruoppauskohde D: Latoniemen ja Iso Latosaaren välinen alue Latoniemen ja Iso Latosaaren väliselle alueelle ruopataan uusi virtausväylä veden vaihtuvuuden parantamiseksi (Kuva 8 ja Kuva 9). Uuden ja vanhan väylän väliin jää pieni lintusaari, jossa sorsalinnut pesivät. Latoniemen ja Iso Latosaaren välisellä alueella vesisyvyys vaihtelee 1 1,5 m välillä. Ruopattavan virtausväylän pituus on 80 m ja leveys 6 m eli ruoppausala on 480 m 2. Syvyyssuunnassa maata poistetaan 1 m eli ruoppausmassan määrä on 480 m 3. Ruoppausmassa läjitetään ja maisemoidaan viereisen Iso Latosaaren rannan 300 m 2 :n matalikkoalueelle. Ruopattavan vesialueen ja läjityspaikan omistaa Inankylän yhteisten vesialueiden osakaskunta. Ruoppaus tehdään kaivinkoneella jään päältä , jos jää kantaa kaivumassojen kuljetuskaluston. 13

14 D P ruoppaus 480 m 3 L 3 läjitys 300 m m Kuva 8. Latoniemen ja Iso Latosaaren välinen ruoppausalue 14

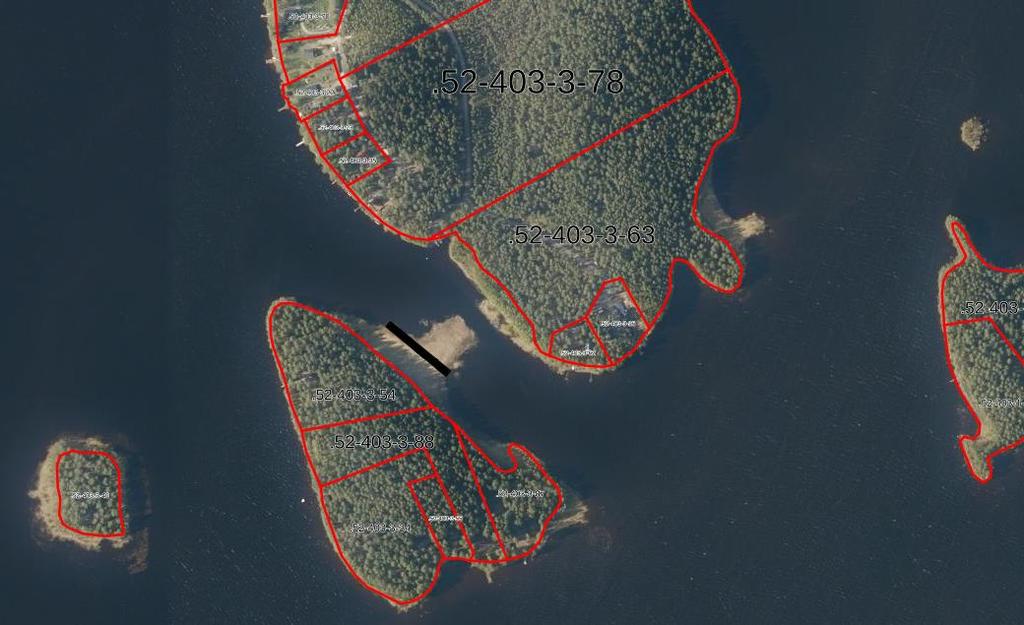

15 P 100 m Kuva 9. Ilmakuva Latoniemen ja Iso Latosaaren välisestä ruoppausalueesta 15

16 Väyläruoppaus / Elviikinlahti, Evijärvi E Ruopataan niitetyn virtausväylän matalikkokohtaa syvemmäksi. Vesisyvyys nyt 0,3 m ja ruoppauksen jälkeen 1,0 m. Väylän pituus 40 m, leveys 6 m, ruoppausala 240 m 2 ja ruoppausmassamäärä 170 m 3. Ruoppausmassa (kasvimassa, juuristo, muta) läjitetään viereiselle (etäisyys 20 m) pajuja kasvavalle matalalle saarelle noin 200 m 2 :n alalle 0,3-1,0 m paksuksi kerrokseksi. Ruopattavan vesialueen ja läjityssaaren omistaa Jokelankylän osakaskunta. Evijärvi Jokelankylän osakaskunta Aapo Kirsilä Jukka Mustajärvi 16
