1 KNXtaloautomaatio Tuoteluettelo 2010

2

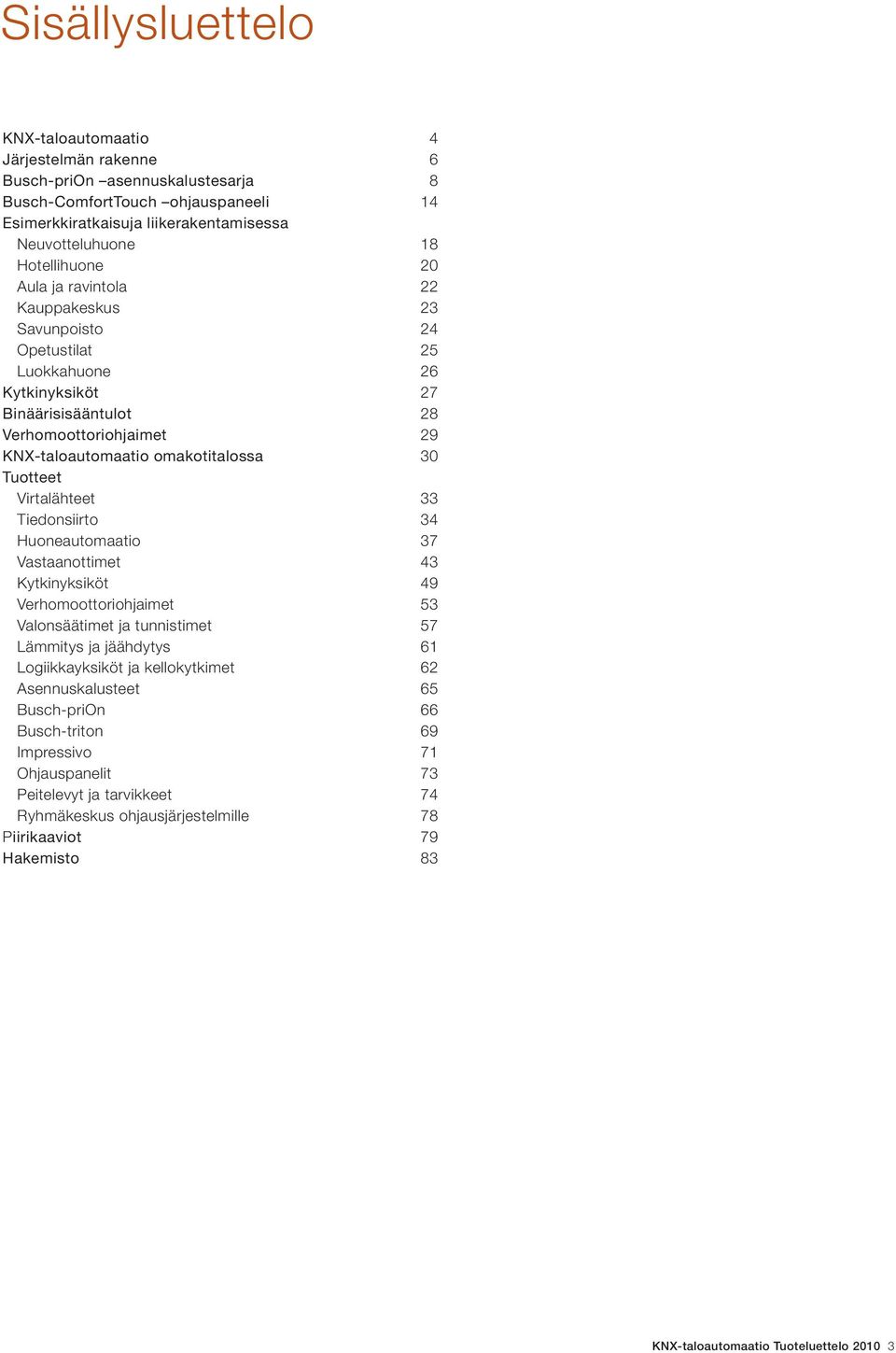

3 Sisällysluettelo KNXtaloautomaatio 4 Järjestelmän rakenne 6 BuschpriOn asennuskalustesarja 8 BuschComfortTouch ohjauspaneeli 14 Esimerkkiratkaisuja liikerakentamisessa Neuvotteluhuone 18 Hotellihuone 20 Aula ja ravintola 22 Kauppakeskus 23 Savunpoisto 24 Opetustilat 25 Luokkahuone 26 Kytkinyksiköt 27 Binäärisisääntulot 28 Verhomoottoriohjaimet 29 KNXtaloautomaatio omakotitalossa 30 Tuotteet Virtalähteet 33 Tiedonsiirto 34 Huoneautomaatio 37 Vastaanottimet 43 Kytkinyksiköt 49 Verhomoottoriohjaimet 53 Valonsäätimet ja tunnistimet 57 Lämmitys ja jäähdytys 61 Logiikkayksiköt ja kellokytkimet 62 Asennuskalusteet 65 BuschpriOn 66 Buschtriton 69 Impressivo 71 Ohjauspanelit 73 Peitelevyt ja tarvikkeet 74 Ryhmäkeskus ohjausjärjestelmille 78 Piirikaaviot 79 Hakemisto 83 KNXtaloautomaatio Tuoteluettelo

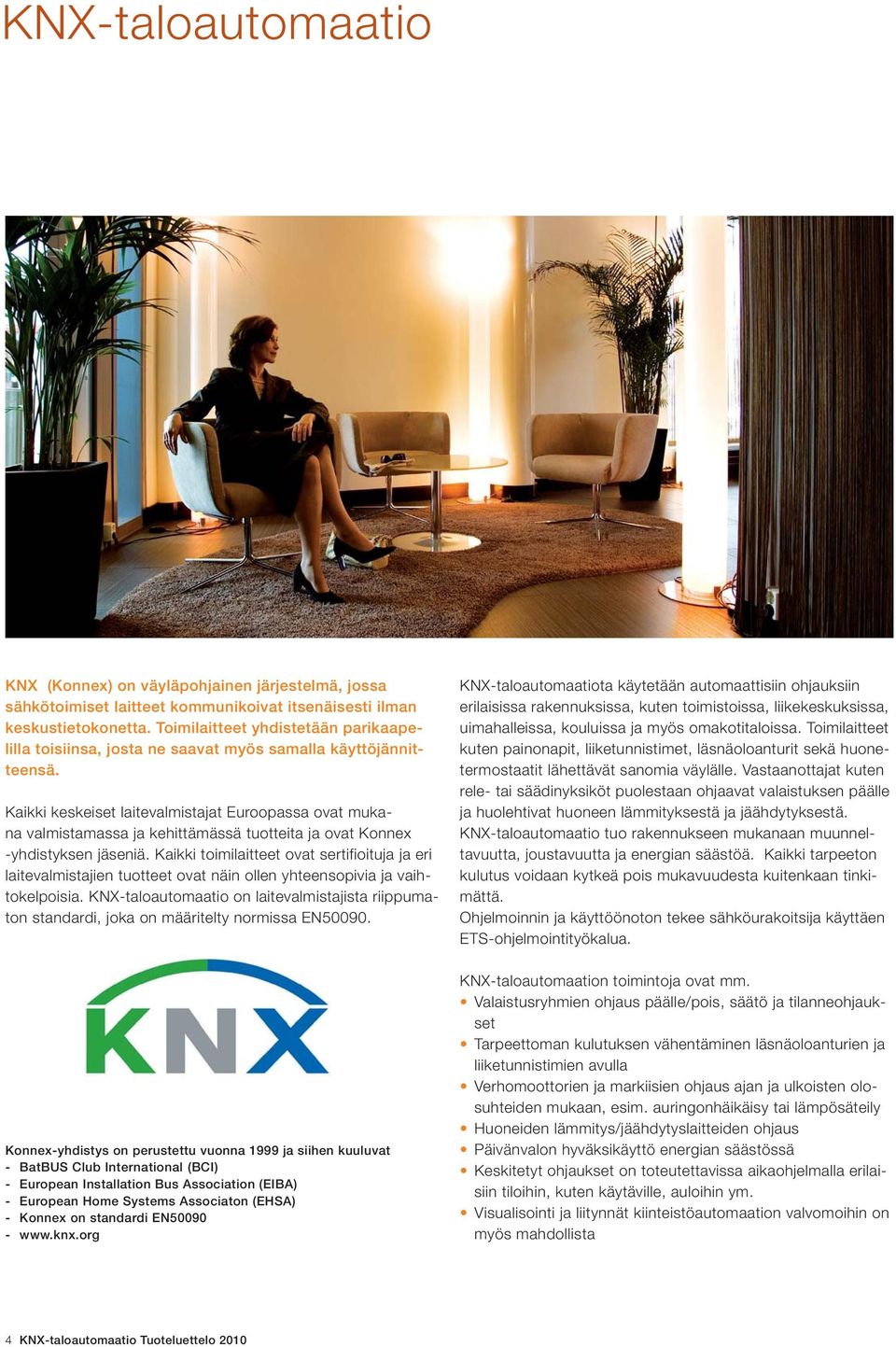

4 KNXtaloautomaatio KNX (Konne) on väyläpohjainen järjestelmä, jossa sähkötoimiset laitteet kommunikoivat itsenäisesti ilman keskustietokonetta. Toimilaitteet yhdistetään parikaapelilla toisiinsa, josta ne saavat myös samalla käyttöjännitteensä. Kaikki keskeiset laitevalmistajat Euroopassa ovat mukana valmistamassa ja kehittämässä tuotteita ja ovat Konne yhdistyksen jäseniä. Kaikki toimilaitteet ovat sertifioituja ja eri laitevalmistajien tuotteet ovat näin ollen yhteensopivia ja vaihtokelpoisia. KNXtaloautomaatio on laitevalmistajista riippumaton standardi, joka on määritelty normissa EN Konneyhdistys on perustettu vuonna 1999 ja siihen kuuluvat BatBUS Club International (BCI) European Installation Bus Association (EIBA) European Home Systems Associaton (EHSA) Konne on standardi EN KNXtaloautomaatiota käytetään automaattisiin ohjauksiin erilaisissa rakennuksissa, kuten toimistoissa, liikekeskuksissa, uimahalleissa, kouluissa ja myös omakotitaloissa. Toimilaitteet kuten painonapit, liiketunnistimet, läsnäoloanturit sekä huonetermostaatit lähettävät sanomia väylälle. Vastaanottajat kuten rele tai säädinyksiköt puolestaan ohjaavat valaistuksen päälle ja huolehtivat huoneen lämmityksestä ja jäähdytyksestä. KNXtaloautomaatio tuo rakennukseen mukanaan muunneltavuutta, joustavuutta ja energian säästöä. Kaikki tarpeeton kulutus voidaan kytkeä pois mukavuudesta kuitenkaan tinkimättä. Ohjelmoinnin ja käyttöönoton tekee sähköurakoitsija käyttäen ETSohjelmointityökalua. KNXtaloautomaation toimintoja ovat mm. Valaistusryhmien ohjaus päälle/pois, säätö ja tilanneohjaukset Tarpeettoman kulutuksen vähentäminen läsnäoloanturien ja liiketunnistimien avulla Verhomoottorien ja markiisien ohjaus ajan ja ulkoisten olosuhteiden mukaan, esim. auringonhäikäisy tai lämpösäteily Huoneiden lämmitys/jäähdytyslaitteiden ohjaus Päivänvalon hyväksikäyttö energian säästössä Keskitetyt ohjaukset on toteutettavissa aikaohjelmalla erilaisiin tiloihin, kuten käytäville, auloihin ym. Visualisointi ja liitynnät kiinteistöautomaation valvomoihin on myös mahdollista 4 KNXtaloautomaatio Tuoteluettelo 2010

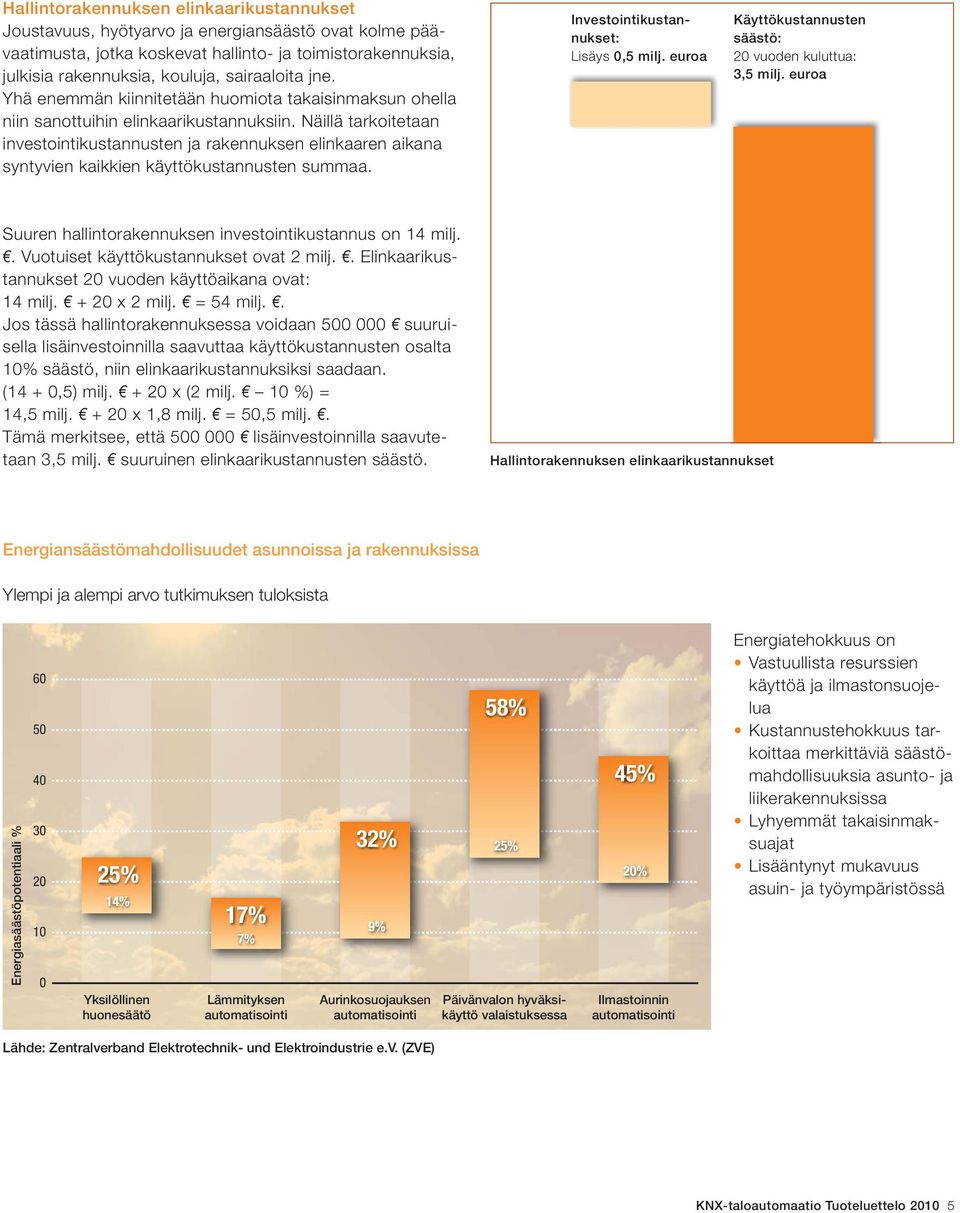

5 Hallintorakennuksen elinkaarikustannukset Joustavuus, hyötyarvo ja energiansäästö ovat kolme päävaatimusta, jotka koskevat hallinto ja toimistorakennuksia, julkisia rakennuksia, kouluja, sairaaloita jne. Yhä enemmän kiinnitetään huomiota takaisinmaksun ohella niin sanottuihin elinkaarikustannuksiin. Näillä tar koitetaan investointikustannusten ja rakennuksen elinkaaren aikana syntyvien kaikkien käyttökustannusten summaa. Investointikustannukset: Lisäys 0,5 milj. euroa Käyttökustannusten säästö: 20 vuoden kuluttua: 3,5 milj. euroa Suuren hallintorakennuksen in vestoin tikustannus on 14 milj.. Vuotuiset käyttökustannukset ovat 2 milj.. Elinkaarikustannukset 20 vuoden käyttöaikana ovat: 14 milj milj. = 54 milj.. Jos tässä hallintorakennuksessa voidaan suuruisella lisäinvestoinnilla saavuttaa käyttökustannusten osalta 10% säästö, niin elinkaarikustannuksiksi saadaan. (14 + 0,5) milj (2 milj. 10 %) = 14,5 milj ,8 milj. = 50,5 milj.. Tämä merkitsee, että lisäinvestoinnilla saavutetaan 3,5 milj. suuruinen elinkaarikustannusten säästö. Hallintorakennuksen elinkaarikustannukset Energiansäästömahdollisuudet asunnoissa ja rakennuksissa Ylempi ja alempi arvo tutkimuksen tuloksista Energiasäästöpotentiaali % % 14% Yksilöllinen huonesäätö 17% 9% 7% Lämmityksen automatisointi 32% 25% Aurinkosuojauksen automatisointi 58% Päivänvalon hyväksikäyttö valaistuksessa 45% 20% Ilmastoinnin automatisointi Energiatehokkuus on Vastuullista resurssien käyttöä ja ilmastonsuojelua Kustannustehokkuus tarkoittaa merkittäviä säästömahdollisuuksia asunto ja liikerakennuksissa Lyhyemmät takaisinmaksuajat Lisääntynyt mukavuus asuin ja työympäristössä Lähde: Zentralverband Elektrotechnik und Elektroindustrie e.v. (ZVE) KNXtaloautomaatio Tuoteluettelo

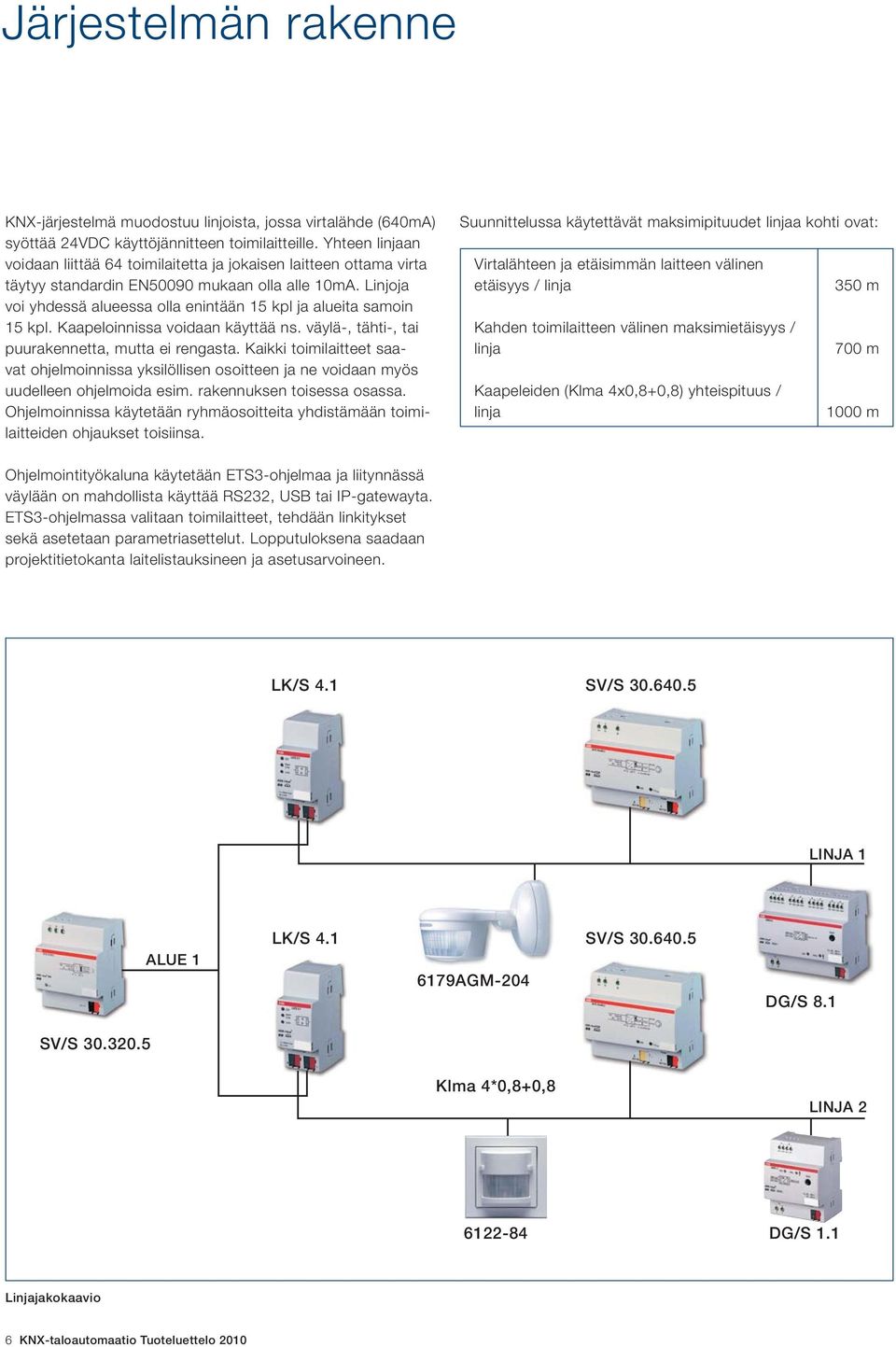

6 Järjestelmän rakenne KNXjärjestelmä muodostuu linjoista, jossa virtalähde (640mA) syöttää 24VDC käyttöjännitteen toimilaitteille. Yhteen linjaan voidaan liittää 64 toimilaitetta ja jokaisen laitteen ottama virta täytyy standardin EN50090 mukaan olla alle 10mA. Linjoja voi yhdessä alueessa olla enintään 15 kpl ja alueita samoin 15 kpl. Kaapeloinnissa voidaan käyttää ns. väylä, tähti, tai puurakennetta, mutta ei rengasta. Kaikki toimilaitteet saavat ohjelmoinnissa yksilöllisen osoitteen ja ne voidaan myös uudelleen ohjelmoida esim. rakennuksen toisessa osassa. Ohjelmoinnissa käytetään ryhmäosoitteita yhdistämään toimilaitteiden ohjaukset toisiinsa. Suunnittelussa käytettävät maksimipituudet linjaa kohti ovat: Virtalähteen ja etäisimmän laitteen välinen etäisyys / linja Kahden toimilaitteen välinen maksimietäisyys / linja Kaapeleiden (Klma 40,8+0,8) yhteispituus / linja 350 m 700 m 1000 m Ohjelmointityökaluna käytetään ETS3ohjelmaa ja liitynnässä väylään on mahdollista käyttää RS232, USB tai IPgatewayta. ETS3ohjelmassa valitaan toimilaitteet, tehdään linkitykset sekä asetetaan parametriasettelut. Lopputuloksena saadaan projektitietokanta laitelistauksineen ja asetusarvoineen. LK/S 4.1 SV/S LINJA 1 ALUE 1 LK/S AGM204 SV/S DG/S 8.1 SV/S Klma 4*0,8+0,8 LINJA DG/S 1.1 Linjajakokaavio 6 KNXtaloautomaatio Tuoteluettelo 2010

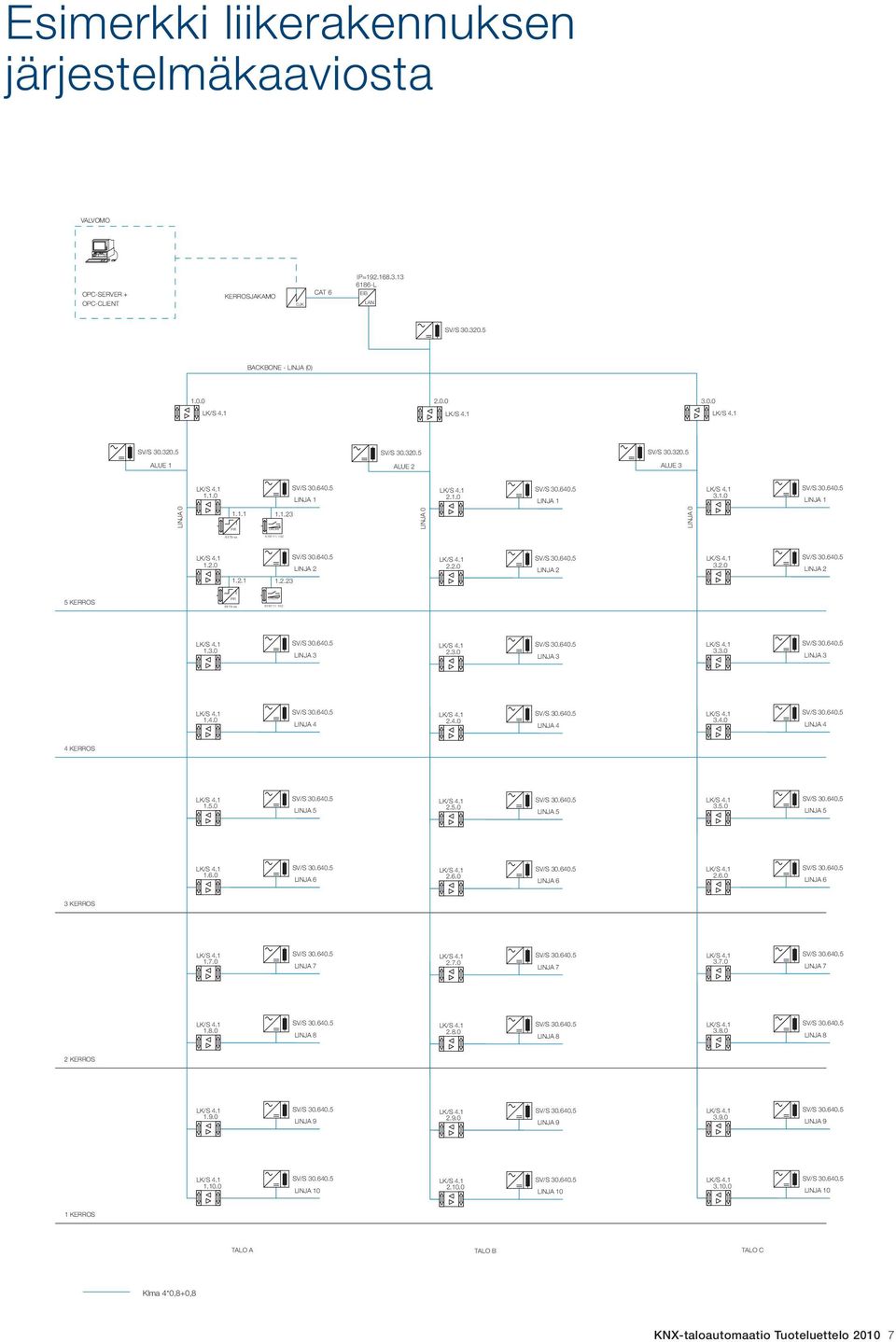

7 Esimerkki liikerakennuksen järjestelmäkaaviosta VALVOMO OPCSERVER + OPCCLIENT KERROSJAKAMO DJK CAT 6 IP= L EIB LAN SV/S BACKBONE LINJA (0) LK/S 4.1 LK/S 4.1 LK/S SV/S SV/S SV/S ALUE 1 ALUE 2 ALUE 3 LK/S SV/S LINJA 1 LK/S SV/S LK/S 4.1 SV/S LINJA 1 LINJA 1 LINJA PIR DALI8 LINJA 0 LINJA /11102 LK/S 4.1 SV/S LINJA 2 LK/S 4.1 SV/S LK/S 4.1 SV/S LINJA 2 LINJA KERROS 1 PIR DALI /11102 LK/S 4.1 SV/S LINJA 3 LK/S 4.1 SV/S LK/S 4.1 SV/S LINJA 3 LINJA 3 LK/S SV/S LINJA 4 LK/S SV/S LK/S 4.1 SV/S LINJA 4 LINJA 4 4 KERROS LK/S 4.1 SV/S LINJA 5 LK/S 4.1 SV/S LK/S 4.1 SV/S LINJA 5 LINJA 5 LK/S SV/S LINJA 6 LK/S SV/S LK/S 4.1 SV/S LINJA 6 LINJA 6 3 KERROS LK/S SV/S LINJA 7 LK/S SV/S LK/S 4.1 SV/S LINJA 7 LINJA 7 LK/S 4.1 SV/S LINJA 8 LK/S 4.1 SV/S LK/S 4.1 SV/S LINJA 8 LINJA 8 2 KERROS LK/S 4.1 SV/S LINJA 9 LK/S 4.1 SV/S LK/S 4.1 SV/S LINJA 9 LINJA 9 LK/S SV/S LINJA 10 LK/S SV/S LK/S 4.1 SV/S LINJA 10 LINJA 10 1 KERROS TALO A TALO B TALO C Klma 4*0,8+0,8 KNXtaloautomaatio Tuoteluettelo

8 kalustesarja ja ohjauspaneeli silloin kun haluat enemmän Eri järjestelmien intergrointi toimivaksi kokonaisuudeksi on tätä päivää. Puhelimella voi lukea sähköposteja, käyttää internetiä ja saada tiedotteita. Nyt nämä toiminnot voidaan tehdä myös taloautomaatiolla. KNXtaloautomaatio tarjoaa tämän kaiken, ja lisäksi valon, lämmityksen, verhojen ja hälytysten siirron jne. Uusi konsepti kalustesarja ja ohjauspaneeli yhdessä ovat uusinta teknologiaa taloautomaatioon. kalustesarja ja ohjauspaneeli saivat arvostetun palkinnon käyttöliittymän viestinnällisestä muotoilusta red dot award in vuonna KNXtaloautomaatio Tuoteluettelo 2010

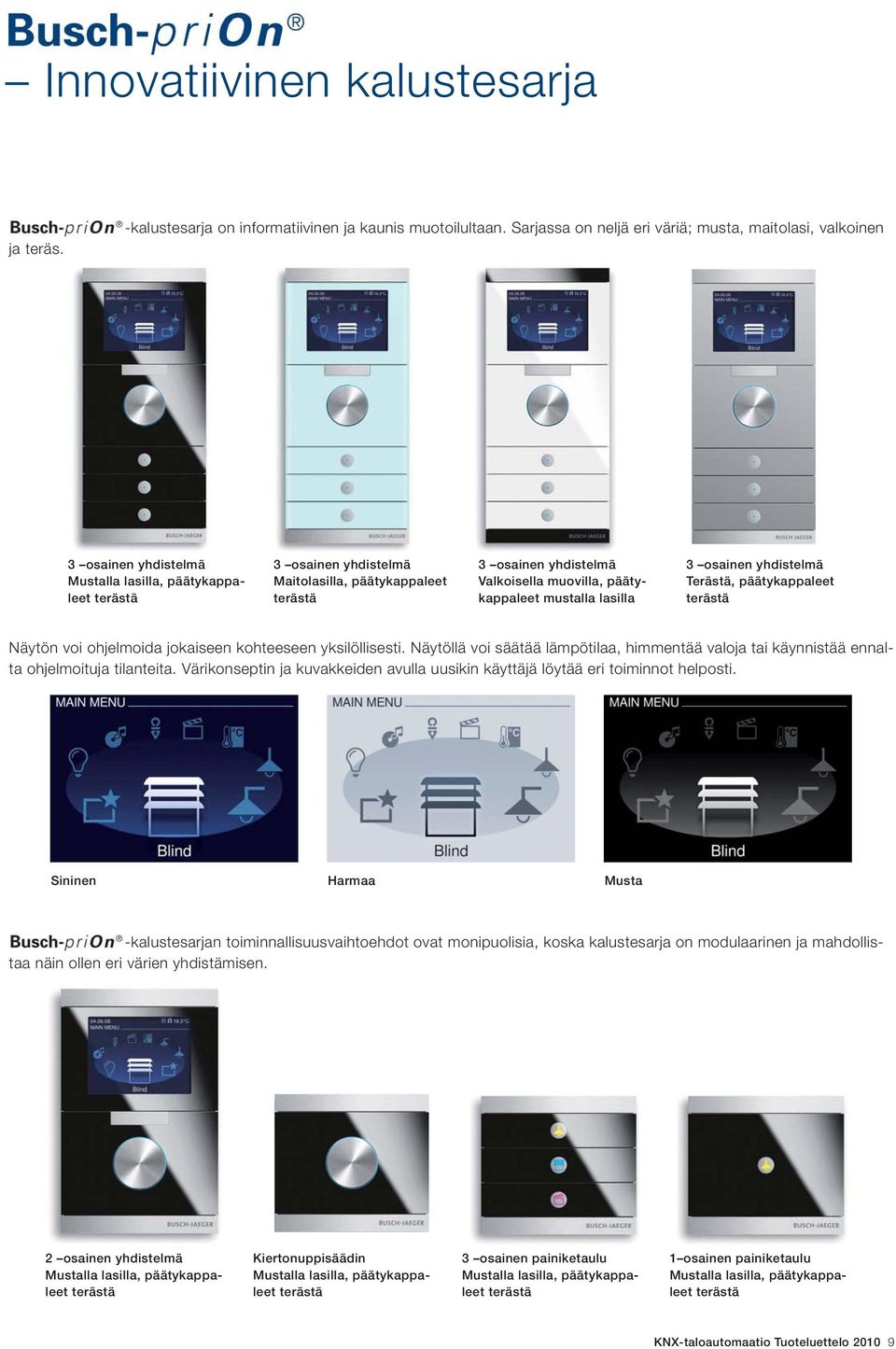

9 Innovatiivinen kalustesarja ja teräs. kalustesarja on informatiivinen ja kaunis muotoilultaan. Sarjassa on neljä eri väriä; musta, maitolasi, valkoinen 3 osainen yhdistelmä Mustalla lasilla, päätykappaleet terästä 3 osainen yhdistelmä Maitolasilla, päätykappaleet terästä 3 osainen yhdistelmä Valkoisella muovilla, päätykappaleet mustalla lasilla 3 osainen yhdistelmä Terästä, päätykappaleet terästä Näytön voi ohjelmoida jokaiseen kohteeseen yksilöllisesti. Näytöllä voi säätää lämpötilaa, himmentää valoja tai käynnistää ennalta ohjelmoituja tilanteita. Värikonseptin ja kuvakkeiden avulla uusikin käyttäjä löytää eri toiminnot helposti. Sininen Harmaa Musta kalustesarjan toiminnallisuusvaihtoehdot ovat monipuolisia, koska kalustesarja on modulaarinen ja mahdollistaa näin ollen eri värien yhdistämisen. 2 osainen yhdistelmä Mustalla lasilla, päätykappaleet terästä Kiertonuppisäädin Mustalla lasilla, päätykappaleet terästä 3 osainen painiketaulu Mustalla lasilla, päätykappaleet terästä 1 osainen painiketaulu Mustalla lasilla, päätykappaleet terästä KNXtaloautomaatio Tuoteluettelo

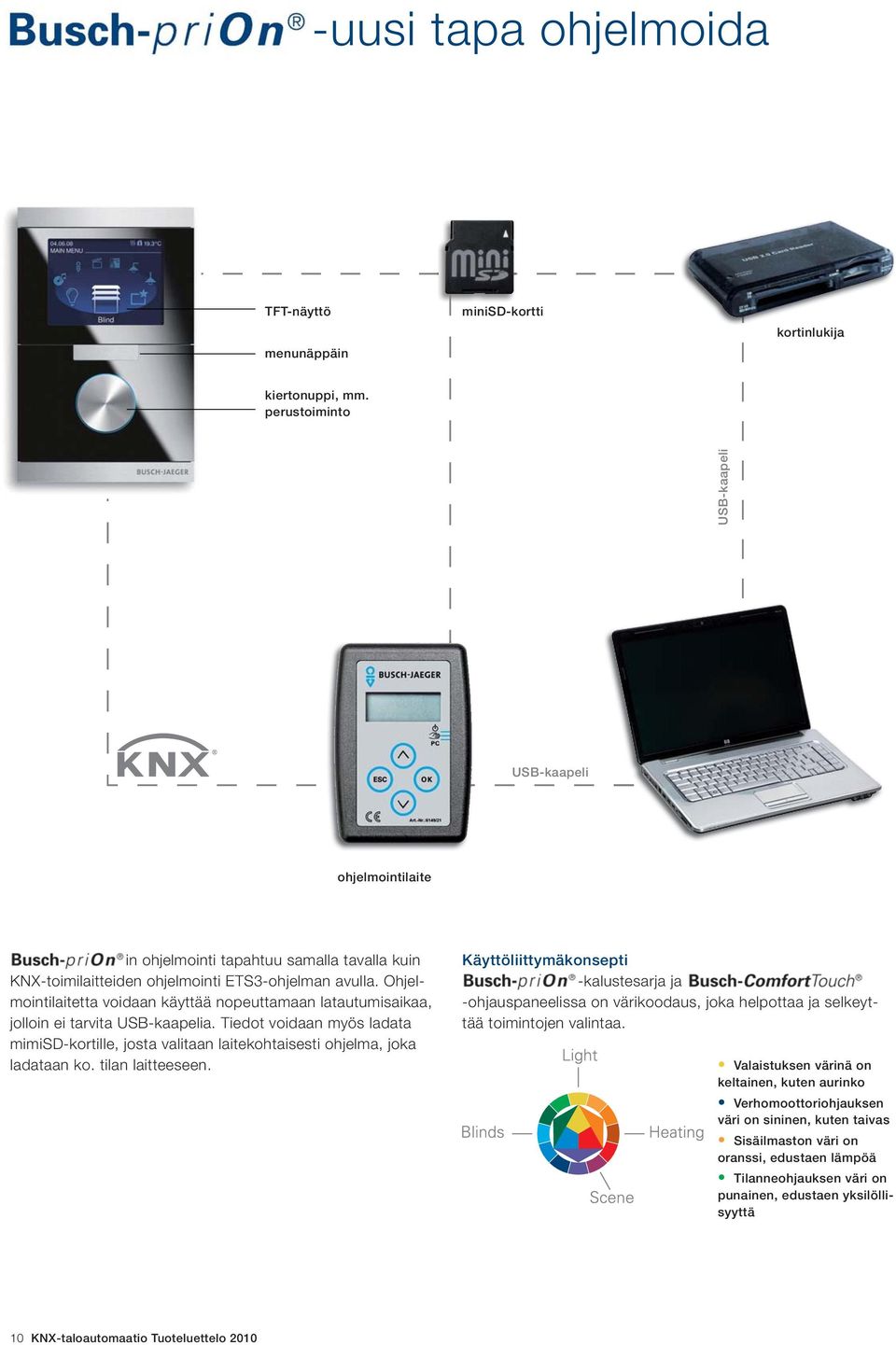

10 uusi tapa ohjelmoida TFTnäyttö menunäppäin minisdkortti kortinlukija kiertonuppi, mm. perustoiminto USBkaapeli USBkaapeli ohjelmointilaite in ohjelmointi tapahtuu samalla tavalla kuin KNXtoimilaitteiden ohjelmointi ETS3ohjelman avulla. Ohjelmointilaitetta voidaan käyttää nopeuttamaan latautumisaikaa, jolloin ei tarvita USBkaapelia. Tiedot voidaan myös ladata mimisdkortille, josta valitaan laitekohtaisesti ohjelma, joka ladataan ko. tilan laitteeseen. Käyttöliittymäkonsepti kalustesarja ja ohjauspaneelissa on värikoodaus, joka helpottaa ja selkeyttää toimintojen valintaa. Valaistuksen värinä on keltainen, kuten aurinko Verhomoottoriohjauksen väri on sininen, kuten taivas Sisäilmaston väri on oranssi, edustaen lämpöä Tilanneohjauksen väri on punainen, edustaen yksilöllisyyttä 10 KNXtaloautomaatio Tuoteluettelo 2010

11 TFTnäytön toiminnallisuus kalusteissa on painiketauluja, kiertonuppisäädin sekä TFTnäyttö. Kun ihminen lähestyy näyttöä tai koskee kiertonuppisäätimeen, perustoiminto ilmestyy näyttöön. Perustoiminto tarkoittaa huonekohtaisesti sitä tilannetta, minkä käyttäjä on halunnut valita vakiotilanteeksi esimerkiksi valaistuksen osalta. Periaatteessa mikä tahansa valon säätäminen, verhojen ohjaaminen tai tilanne, joka on tallennettu laitteeseen, voi olla perustoiminto. Kun menunäppäintä painetaan, aukeaa näytön toiminnallisuusikkuna, jossa on mahdollisuus kahdeksaan erilaiseen toimintoon. Kääntämällä kiertonuppisäädintä/kytkintä käyttäjä saa näytölle haluamansa toiminnon. Samalla näytölle tulee teksti kertomaan, mistä toiminnosta on kyse. Valitsemalla haluttu toiminto, saadaan auki valikko, josta voidaan valita 15 eri alatoimintoa. Toiminnon valinta tapahtuu painamalla kytkintä. Huom 1 Jos näyttö on näytönsäästäjä tai standbytilassa, perusnäyttö tulee näkyviin, kun ohjauspaneelia lähestytään (läsnäolotunnistimen avulla, erillisosa) tai jos kiertonuppisäädintä/ kytkintä koskettaa. Toiminnallisuusvalikko tulee näkyviin vain, jos menukytkintä painetaan. Huom 2 Näyttöön voi tulla myös viestejä kuten Vesivuotohälytys. Jos menukytkintä painetaan tai laitteessa on useita viestejä jonossa, näytetään nämä viestit ennen kuin toiminnallisuusvalikko tulee näkyviin. Valaistus Valaistus Verhot Hälytys Tilanneohjaukset Lämmitys KNXtaloautomaatio Tuoteluettelo

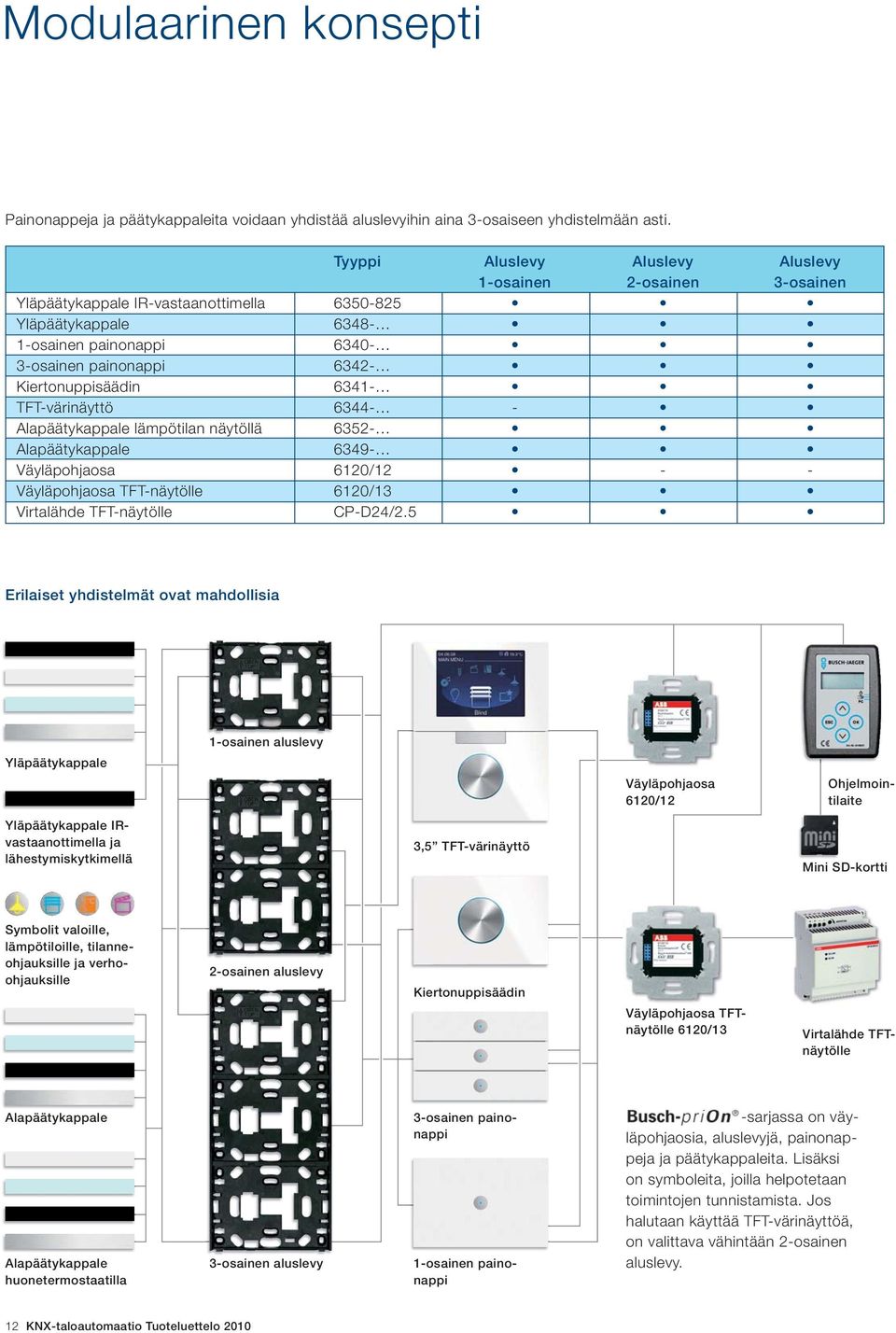

12 Modulaarinen konsepti Painonappeja ja päätykappaleita voidaan yhdistää aluslevyihin aina 3osaiseen yhdistelmään asti. Tyyppi Aluslevy Aluslevy Aluslevy 1osainen 2osainen 3osainen Yläpäätykappale IRvastaanottimella Yläpäätykappale osainen painonappi osainen painonappi 6342 Kiertonuppisäädin 6341 TFTvärinäyttö 6344 Alapäätykappale lämpötilan näytöllä 6352 Alapäätykappale 6349 Väyläpohjaosa 6120/12 Väyläpohjaosa TFTnäytölle 6120/13 Virtalähde TFTnäytölle CPD24/2.5 Erilaiset yhdistelmät ovat mahdollisia 1osainen aluslevy Yläpäätykappale Väyläpohjaosa 6120/12 Ohjelmointilaite Yläpäätykappale IRvastaanottimella ja lähestymiskytkimellä 3,5 TFTvärinäyttö Mini SDkortti Symbolit valoille, lämpötiloille, tilanneohjauksille ja verhoohjauksille 2osainen aluslevy Kiertonuppisäädin Väyläpohjaosa TFTnäytölle 6120/13 Virtalähde TFTnäytölle Alapäätykappale Alapäätykappale huonetermostaatilla 3osainen aluslevy 3osainen painonappi 1osainen painonappi sarjassa on väyläpohjaosia, aluslevyjä, painonappeja ja päätykappaleita. Lisäksi on symboleita, joilla helpotetaan toimintojen tunnistamista. Jos halutaan käyttää TFTvärinäyttöä, on valittava vähintään 2osainen aluslevy. 12 KNXtaloautomaatio Tuoteluettelo 2010

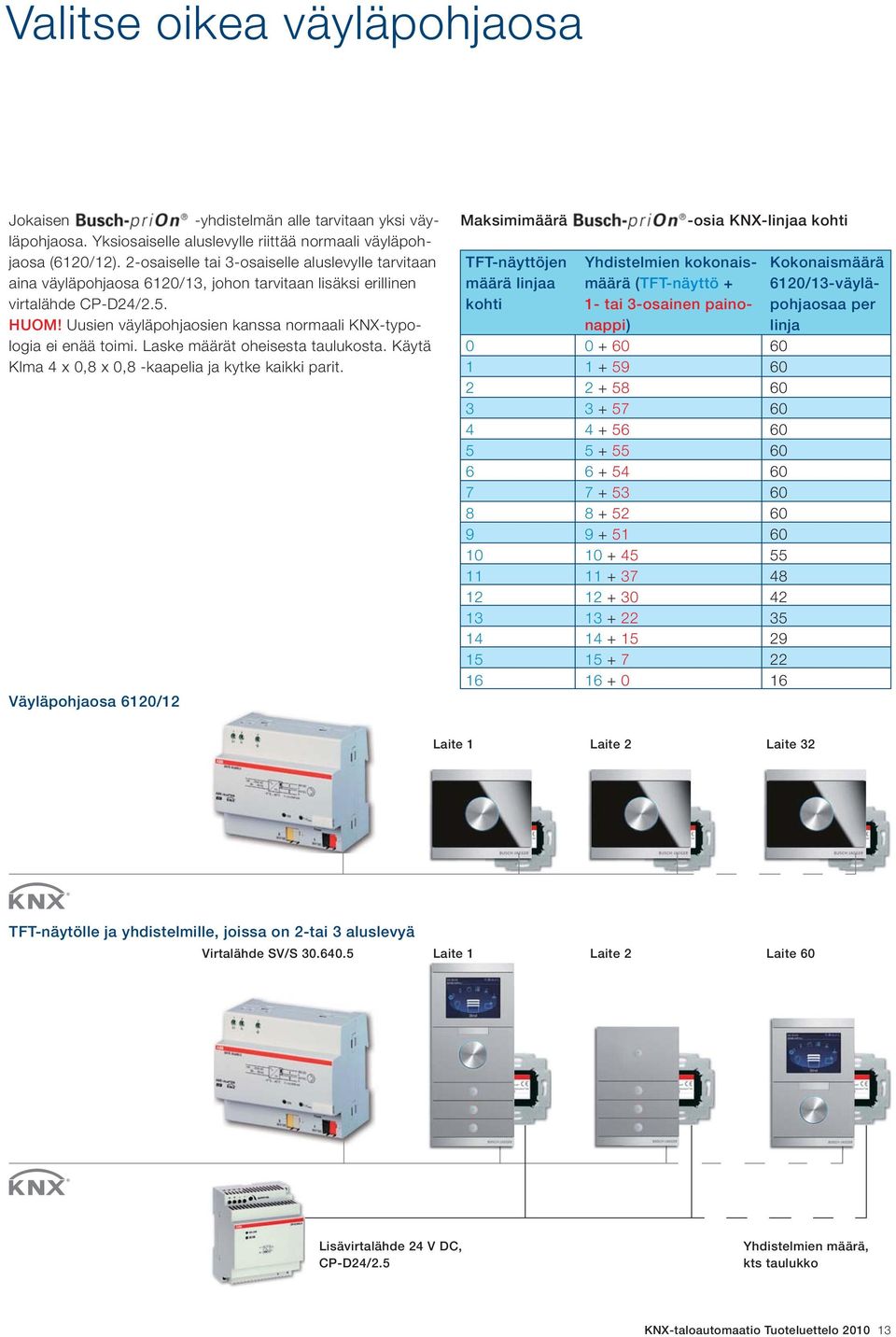

13 Valitse oikea väyläpohjaosa Jokaisen yhdistelmän alle tarvitaan yksi väyläpohjaosa. Yksiosaiselle aluslevylle riittää normaali väyläpohjaosa (6120/12). 2osaiselle tai 3osaiselle aluslevylle tarvitaan aina väyläpohjaosa 6120/13, johon tarvitaan lisäksi erillinen virtalähde CPD24/2.5. HUOM! Uusien väyläpohjaosien kanssa normaali KNXtypologia ei enää toimi. Laske määrät oheisesta taulukosta. Käytä Klma 4 0,8 0,8 kaapelia ja kytke kaikki parit. Väyläpohjaosa 6120/12 Maksimimäärä osia KNXlinjaa kohti TFTnäyttöjen Yhdistelmien kokonais Kokonaismäärä määrä linjaa määrä (TFTnäyttö /13väyläkohti 1 tai 3osainen paino pohjaosaa per nappi) linja Laite 1 Laite 2 Laite 32 TFTnäytölle ja yhdistelmille, joissa on 2tai 3 aluslevyä Virtalähde SV/S Laite 1 Laite 2 Laite 60 Lisävirtalähde 24 V DC, CPD24/2.5 Yhdistelmien määrä, kts taulukko KNXtaloautomaatio Tuoteluettelo

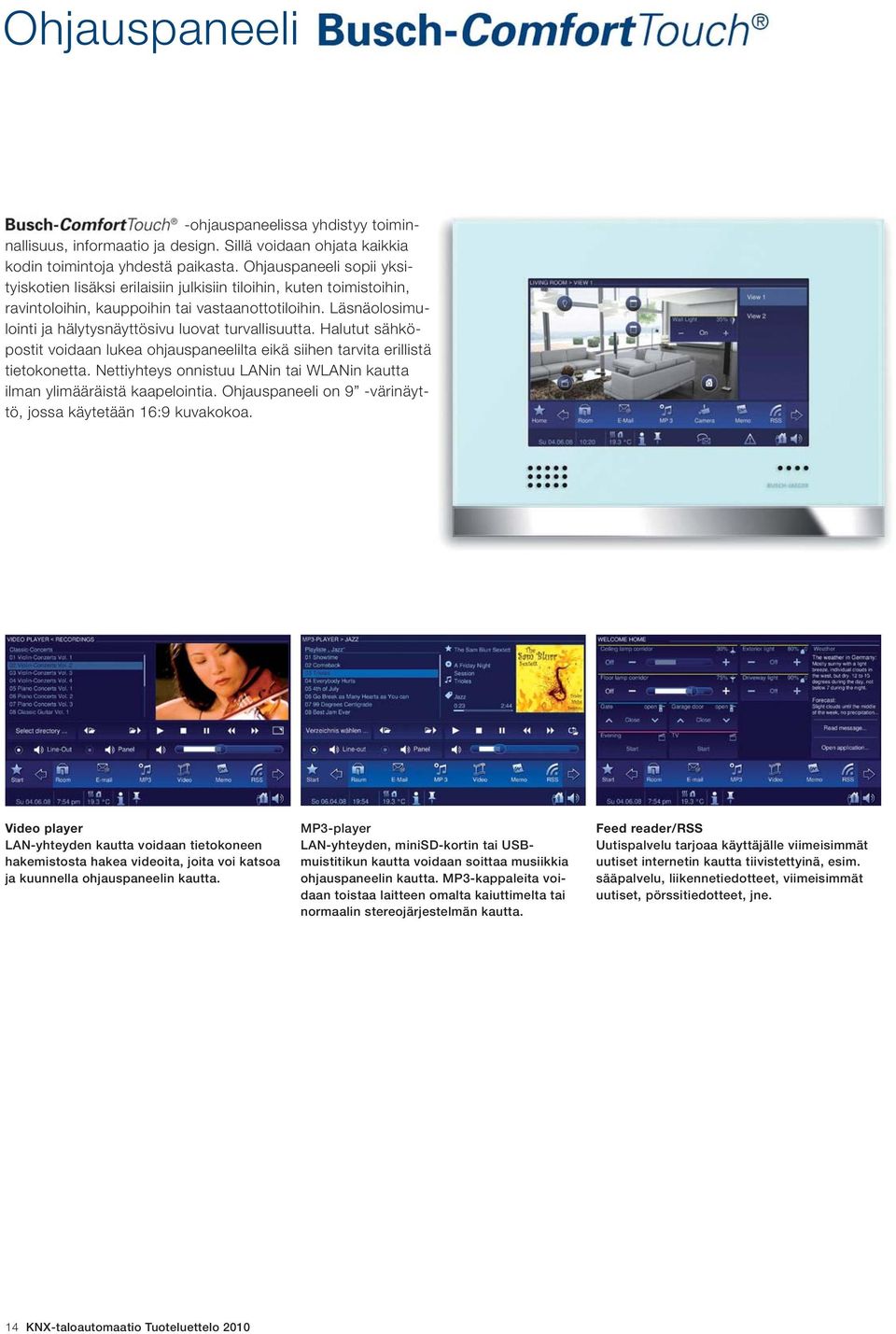

14 Ohjauspaneeli ohjauspaneelissa yhdistyy toiminnallisuus, informaatio ja design. Sillä voidaan ohjata kaikkia kodin toimintoja yhdestä paikasta. Ohjauspaneeli sopii yksityiskotien lisäksi erilaisiin julkisiin tiloihin, kuten toimistoihin, ravintoloihin, kauppoihin tai vastaanottotiloihin. Läsnäolosimulointi ja hälytysnäyttösivu luovat turvallisuutta. Halutut sähköpostit voidaan lukea ohjauspaneelilta eikä siihen tarvita erillistä tietokonetta. Nettiyhteys onnistuu LANin tai WLANin kautta ilman ylimääräistä kaapelointia. Ohjauspaneeli on 9 värinäyttö, jossa käytetään 16:9 kuvakokoa. Video player LANyhteyden kautta voidaan tietokoneen hakemistosta hakea videoita, joita voi katsoa ja kuunnella ohjauspaneelin kautta. MP3player LANyhteyden, minisdkortin tai USBmuistitikun kautta voidaan soittaa musiikkia ohjauspaneelin kautta. MP3kappaleita voidaan toistaa laitteen omalta kaiuttimelta tai normaalin stereojärjestelmän kautta. Feed reader/rss Uutispalvelu tarjoaa käyttäjälle viimeisimmät uutiset internetin kautta tiivistettyinä, esim. sääpalvelu, liikennetiedotteet, viimeisimmät uutiset, pörssitiedotteet, jne. 14 KNXtaloautomaatio Tuoteluettelo 2010

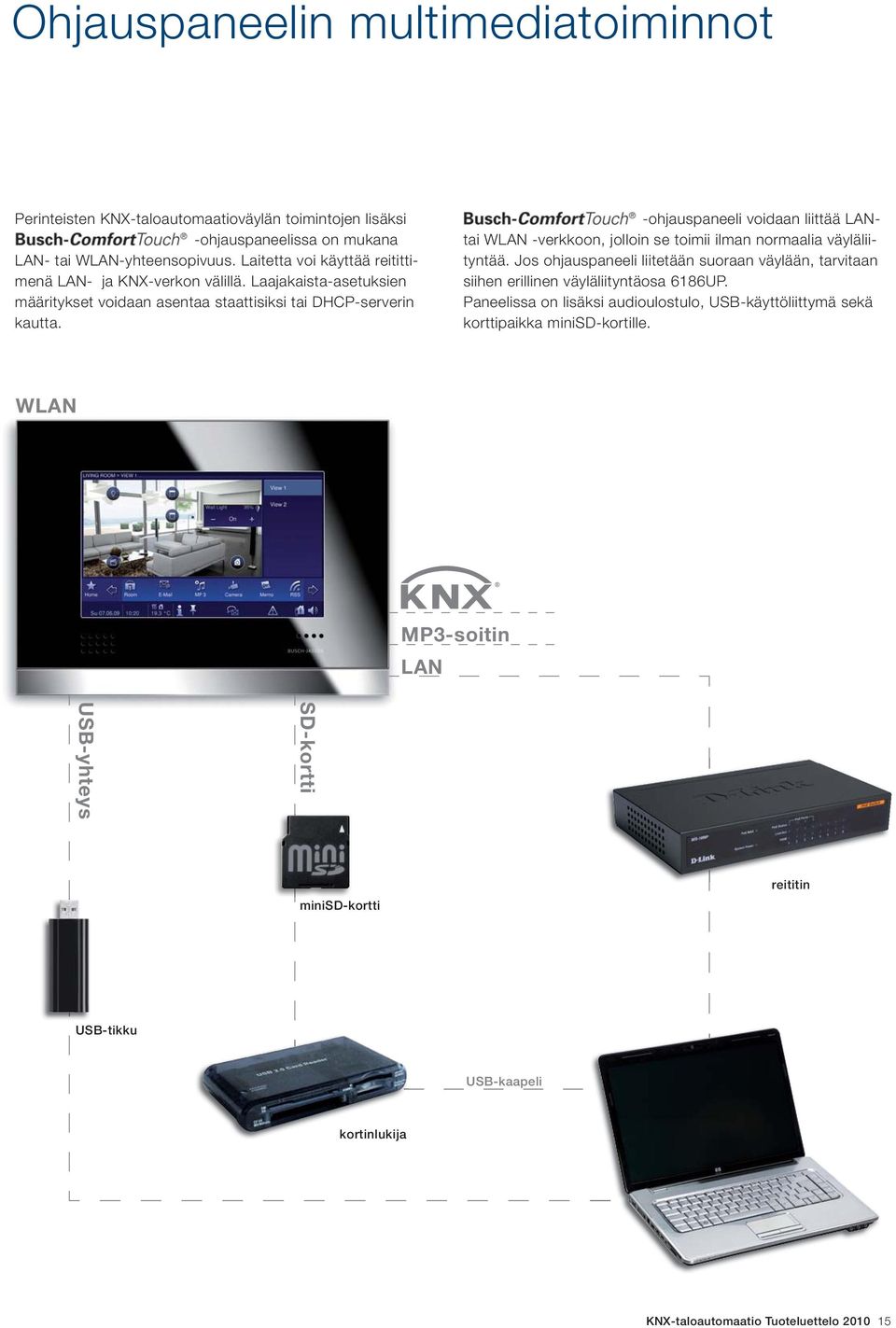

15 Ohjauspaneelin multimediatoiminnot Perinteisten KNXtaloautomaatioväylän toimintojen lisäksi ohjauspaneelissa on mukana LAN tai WLANyhteensopivuus. Laitetta voi käyttää reitittimenä LAN ja KNXverkon välillä. Laajakaistaasetuksien määritykset voidaan asentaa staattisiksi tai DHCPserverin kautta. ohjauspaneeli voidaan liittää LANtai WLAN verkkoon, jolloin se toimii ilman normaalia väyläliityntää. Jos ohjauspaneeli liitetään suoraan väylään, tarvitaan siihen erillinen väyläliityntäosa 6186UP. Paneelissa on lisäksi audioulostulo, USBkäyttöliittymä sekä korttipaikka minisdkortille. WLAN MP3soitin LAN SDkortti USByhteys minisdkortti reititin USBtikku USBkaapeli kortinlukija KNXtaloautomaatio Tuoteluettelo

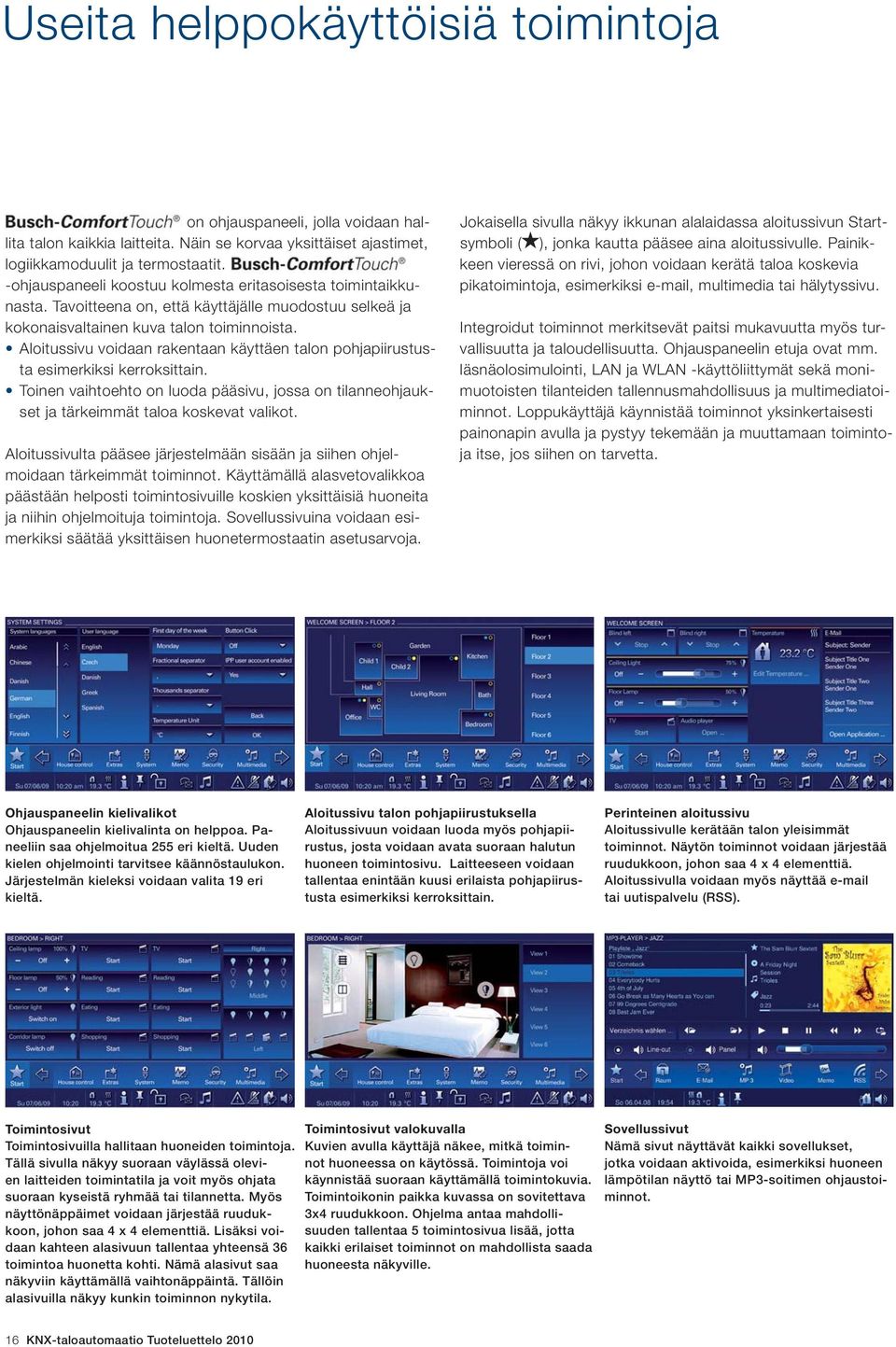

16 Useita helppokäyttöisiä toimintoja on ohjauspaneeli, jolla voidaan hallita talon kaikkia laitteita. Näin se korvaa yksittäiset ajastimet, logiikkamoduulit ja termostaatit. ohjauspaneeli koostuu kolmesta eritasoisesta toimintaikkunasta. Tavoitteena on, että käyttäjälle muodostuu selkeä ja kokonaisvaltainen kuva talon toiminnoista. Aloitussivu voidaan rakentaan käyttäen talon pohjapiirustusta esimerkiksi kerroksittain. Toinen vaihtoehto on luoda pääsivu, jossa on tilanneohjaukset ja tärkeimmät taloa koskevat valikot. Aloitussivulta pääsee järjestelmään sisään ja siihen ohjelmoidaan tärkeimmät toiminnot. Käyttämällä alasvetovalikkoa päästään helposti toimintosivuille koskien yksittäisiä huoneita ja niihin ohjelmoituja toimintoja. Sovellussivuina voidaan esimerkiksi säätää yksittäisen huonetermostaatin asetusarvoja. Jokaisella sivulla näkyy ikkunan alalaidassa aloitussivun Startsymboli ( ), jonka kautta pääsee aina aloitussivulle. Painikkeen vieressä on rivi, johon voidaan kerätä taloa koskevia pikatoimintoja, esimerkiksi , multimedia tai hälytyssivu. Integroidut toiminnot merkitsevät paitsi mukavuutta myös turvallisuutta ja taloudellisuutta. Ohjauspaneelin etuja ovat mm. läsnäolosimulointi, LAN ja WLAN käyttöliittymät sekä monimuotoisten tilanteiden tallennusmahdollisuus ja multimediatoiminnot. Loppukäyttäjä käynnistää toiminnot yksinkertaisesti painonapin avulla ja pystyy tekemään ja muuttamaan toimintoja itse, jos siihen on tarvetta. Ohjauspaneelin kielivalikot Ohjauspaneelin kielivalinta on helppoa. Paneeliin saa ohjelmoitua 255 eri kieltä. Uuden kielen ohjelmointi tarvitsee käännöstaulukon. Järjestelmän kieleksi voidaan valita 19 eri kieltä. Aloitussivu talon pohjapiirustuksella Aloitussivuun voidaan luoda myös pohjapiirustus, josta voidaan avata suoraan halutun huoneen toimintosivu. Laitteeseen voidaan tallentaa enintään kuusi erilaista pohjapiirustusta esimerkiksi kerroksittain. Perinteinen aloitussivu Aloitussivulle kerätään talon yleisimmät toiminnot. Näytön toiminnot voidaan järjestää ruudukkoon, johon saa 4 4 elementtiä. Aloitussivulla voidaan myös näyttää tai uutispalvelu (RSS). Toimintosivut Toimintosivuilla hallitaan huoneiden toimintoja. Tällä sivulla näkyy suoraan väylässä olevien laitteiden toimintatila ja voit myös ohjata suoraan kyseistä ryhmää tai tilannetta. Myös näyttönäppäimet voidaan järjestää ruudukkoon, johon saa 4 4 elementtiä. Lisäksi voidaan kahteen alasivuun tallentaa yhteensä 36 toimintoa huonetta kohti. Nämä alasivut saa näkyviin käyttämällä vaihtonäppäintä. Tällöin alasivuilla näkyy kunkin toiminnon nykytila. Toimintosivut valokuvalla Kuvien avulla käyttäjä näkee, mitkä toiminnot huoneessa on käytössä. Toimintoja voi käynnistää suoraan käyttämällä toimintokuvia. Toimintoikonin paikka kuvassa on sovitettava 34 ruudukkoon. Ohjelma antaa mahdollisuuden tallentaa 5 toimintosivua lisää, jotta kaikki erilaiset toiminnot on mahdollista saada huoneesta näkyville. Sovellussivut Nämä sivut näyttävät kaikki sovellukset, jotka voidaan aktivoida, esimerkiksi huoneen lämpötilan näyttö tai MP3soitimen ohjaustoiminnot. 16 KNXtaloautomaatio Tuoteluettelo 2010

17 Useita helppokäyttöisiä toimintoja Ääniviestit: Tällä toiminnolla on mahdollista jättää ääniviestejä ja kuunnella niitä. Ohjauspaneelissa on sisäänrakennettu mikrofoni. Kun toimintoa halutaan käyttää, näyttöön tulee osoitelista, josta käyttäjä valitsee vastaanottajan. Laitteessa on 100 tallennuspaikkaa, joihin kuhunkin voi äänittää 60 sekunnin viestin. Uudet viestit on merkitty symbolilla, jolloin ne on helppo tunnistaa. Huoneen lämpötilan säätö ikkuna Eri huoneiden lämpötilaa pystytään säätämään keskitetysti ohjauspaneelista. Tätä varten tarvitaan tieto kunkin huoneen lämpötilasta. Näytöllä voidaan ohjata sekä lämmityksen että jäähdytyksen asetusarvoja sekä mikäli huoneessa on puhallinkonvektori, säätää sen nopeutta. Näytöltä näkee myös huoneen lämpötilan sekä onko lämmitys tai jäähdytys päällä. Ajan ja päivän näyttö Näytössä on aina oikea aika ja päivämäärä. Kesä ja talviajan muutos tapahtuu automaattisesti. Graafiset viestit Ohjausnäyttöön voi kirjoittaa tekstejä tai tehdä piirroksia joko kynällä tai sormella näyttöruutuun. Kun graafisia viestejä haetaan, näyttää ruutu kaikki viestit eri vastaanottajille, jolloin käyttäjä hakee valikosta omat viestinsä. Jos ruudussa on lukemattomia viestejä, on viestissä symboli, mikä kertoo, että viesti on vielä lukematta. Viestit voi halutessa suojata salasanalla. Tilanneohjaukset Tilanneohjauksia voidaan tehdä tarpeen mukaan ja ne saadaan helposti ohjauspaneelista esiin. Myöhemmin, kun tilanne on tallennettu laitteeseen, voi käyttäjä niitä itse muuttaa. Ohjauspaneeliin voidaan tallentaa kaikkiaan 64 erilaista tilannetta. Tilanneohjausten lisäksi on mahdollista tallentaa toistuvia tilanteita, asettaa taukoja eri tilanteiden välille ja toistuvat tilanteet voi keskeyttää tai perua. Viikkoohjelma Toiminnot, jotka toistuvat viikottain voidaan järjestää valikkoon haluttuun järjestykseen. Nämä viikkotoiminnot on ohjelmoitava ETSohjelmalla. Sen jälkeen käyttäjä voi muuttaa niitä itse. Viikkoohjelmaan voidaan tehdä voimassaoloasetuksia, esim. koulujen lomaajat, jolloin viikkokellon asetukset eivät ole käytössä. Näin viikkokellon ohjelmia voidaan aktivoida ja ottaa pois käytöstä automaattisesti tiettyinä aikoina. Näitä aktivointijaksoja voidaan määrittää enintään 8 erilaista per viikkoohjelma. Salasanan käyttö Ohjauspaneeliin voidaan perustaa erilaisia käyttäjäryhmiä, joista jokaiseen voidaan määrittää oma salasana. Tällä voidaan suojata esimerkiksi hälytys tai videosovelluksia tai vaikka verhomoottoreiden ohjauksia. Jokaiselle sivulle voidaan asettaa salasana. Laitteeseen saa 8 eritasoista käyttäjäryhmää. Läsnäolosimulointi Läsnäolosimulointi tekee talosta asutun, vaikka kukaan ei ole kotona ja pitää näin kutsumattomat vieraat loitolla. Maksimissaan 20 erilaista toimintoa voidaan ryhmittää ja määrittää minuutilleen ja tallentaa laitteeseen. Näin esimerkiksi valot syttyvät, verhot liikkuvat päivittäin, halutessa eri aikoina viikon joka päivänä simuloiden asukkaiden viikkorutiineja. Virhetoiminnot ja hälytykset Näyttöön on mahdollista ohjelmoida turvallisuustoimintoja, kuten virheilmoituksia ja hälytyksiä. Ohjauspaneeliin voidaan valita kolme eritasoista infoviestiä: informaatio, varoitus tai hälytys. Viestin saapumisesta kertoo joko äänimerkki, sähköposti tai näyttöön tuleva viesti. Hälytyssivu Hälytysivulle voidaan kerätä 8 eri valvottua silmukkaa, maksimissaan 30 viestiä. KNXtaloautomaatio Tuoteluettelo

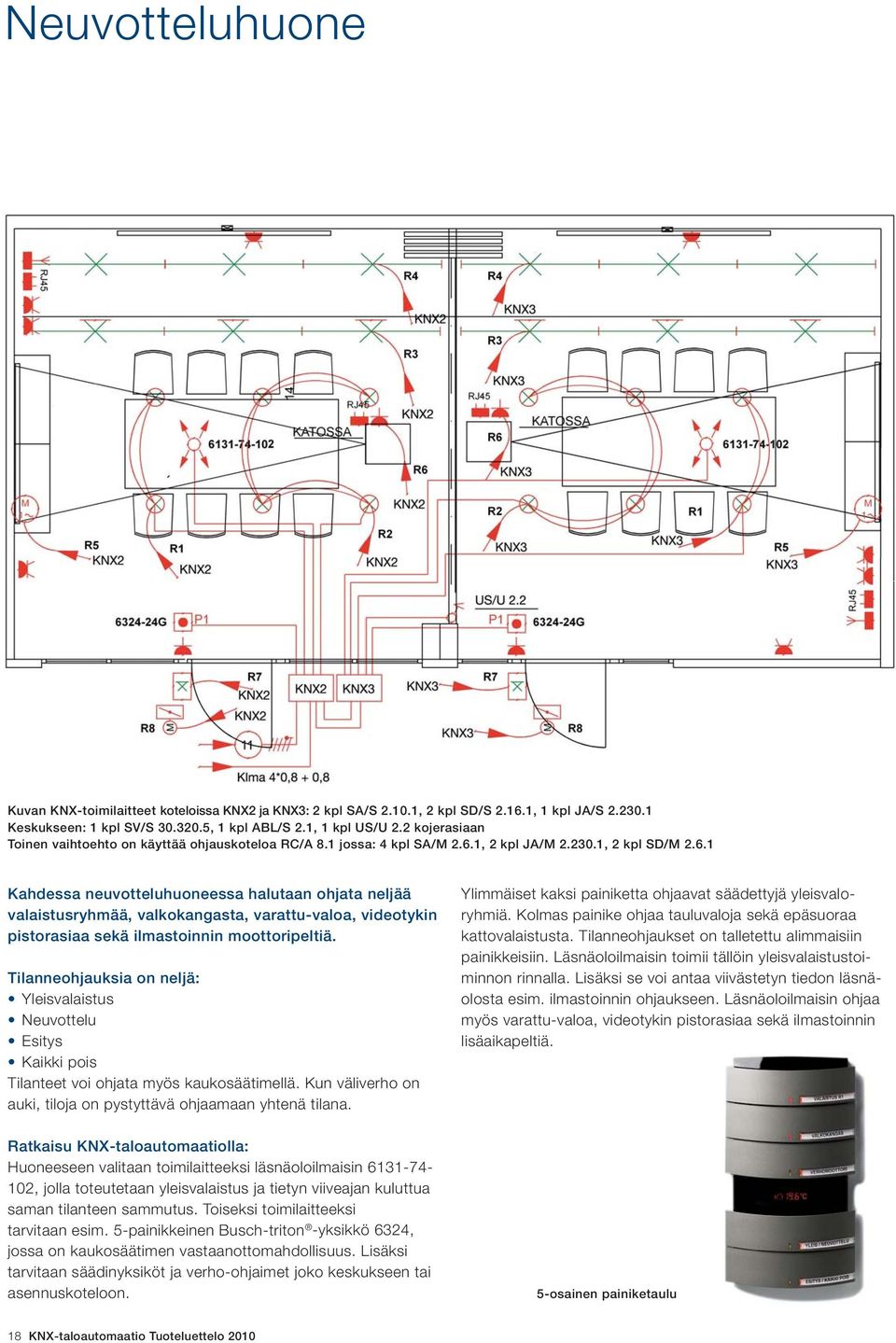

18 Neuvotteluhuone Kuvan KNXtoimilaitteet koteloissa KNX2 ja KNX3: 2 kpl SA/S , 2 kpl SD/S , 1 kpl JA/S Keskukseen: 1 kpl SV/S , 1 kpl ABL/S 2.1, 1 kpl US/U 2.2 kojerasiaan Toinen vaihtoehto on käyttää ohjauskoteloa RC/A 8.1 jossa: 4 kpl SA/M 2.6.1, 2 kpl JA/M , 2 kpl SD/M Kahdessa neuvotteluhuoneessa halutaan ohjata neljää valaistusryhmää, valkokangasta, varattuvaloa, videotykin pistorasiaa sekä ilmastoinnin moottoripeltiä. Tilanneohjauksia on neljä: Yleisvalaistus Neuvottelu Esitys Kaikki pois Tilanteet voi ohjata myös kaukosäätimellä. Kun väliverho on auki, tiloja on pystyttävä ohjaamaan yhtenä tilana. Ratkaisu KNXtaloautomaatiolla: Huoneeseen valitaan toimilaitteeksi läsnäoloilmaisin , jolla toteutetaan yleisvalaistus ja tietyn viiveajan kuluttua saman tilanteen sammutus. Toiseksi toimilaitteeksi tarvitaan esim. 5painikkeinen Buschtriton yksikkö 6324, jossa on kaukosäätimen vastaanottomahdollisuus. Lisäksi tarvitaan säädinyksiköt ja verhoohjaimet joko keskukseen tai asennuskoteloon. Ylimmäiset kaksi painiketta ohjaavat säädettyjä yleisvaloryhmiä. Kolmas painike ohjaa tauluvaloja sekä epäsuoraa kattovalaistusta. Tilanneohjaukset on talletettu alimmaisiin painikkeisiin. Läsnäoloilmaisin toimii tällöin yleisvalaistustoiminnon rinnalla. Lisäksi se voi antaa viivästetyn tiedon läsnäolosta esim. ilmastoinnin ohjaukseen. Läsnäoloilmaisin ohjaa myös varattuvaloa, videotykin pistorasiaa sekä ilmastoinnin lisäaikapeltiä. 5osainen painiketaulu 18 KNXtaloautomaatio Tuoteluettelo 2010

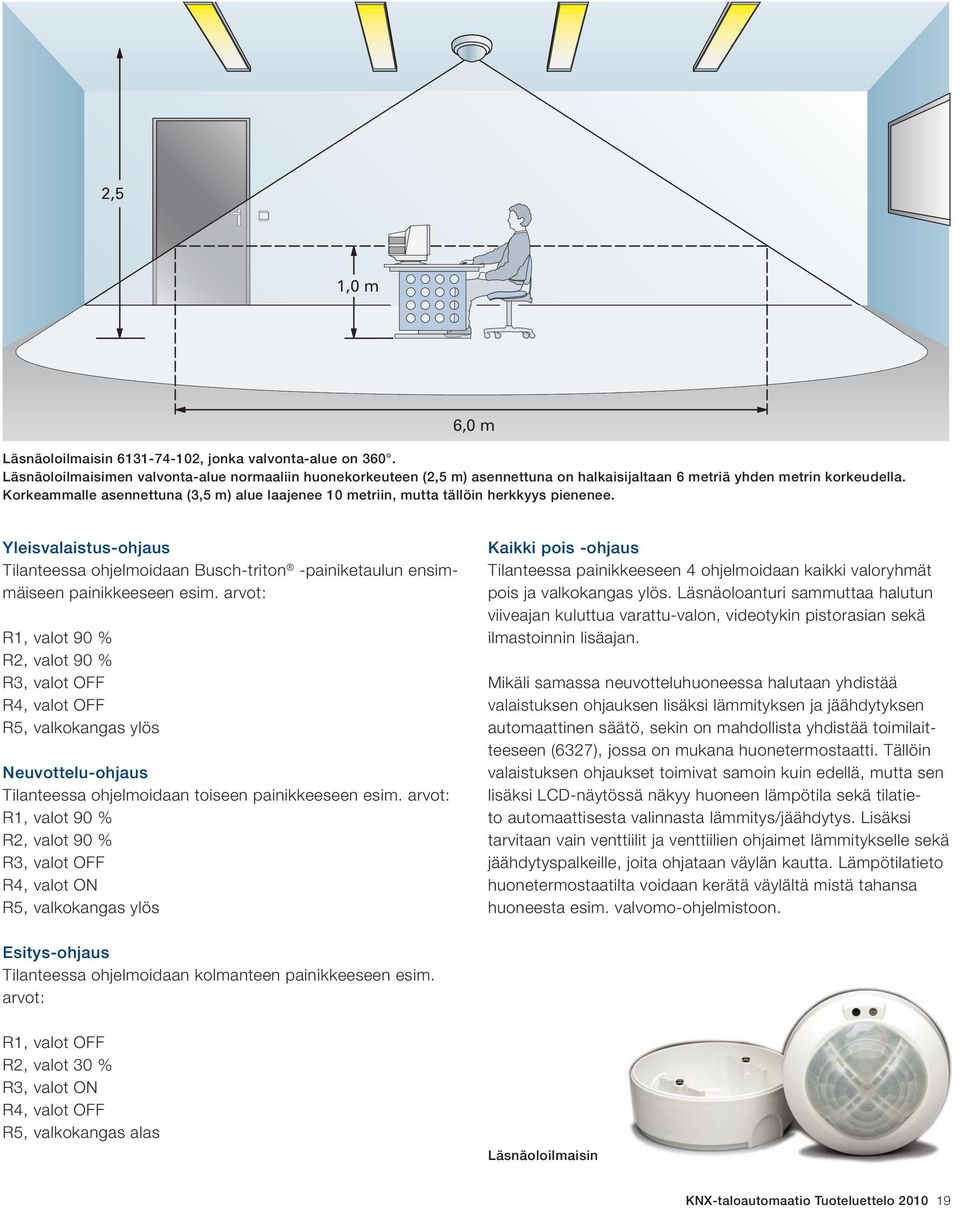

19 2,5 1,0 m 6,0 m Läsnäoloilmaisin , jonka valvontaalue on 360. Läsnäoloilmaisimen valvontaalue normaaliin huonekorkeuteen (2,5 m) asennettuna on halkaisijaltaan 6 metriä yhden metrin korkeudella. Korkeammalle asennettuna (3,5 m) alue laajenee 10 metriin, mutta tällöin herkkyys pienenee. Yleisvalaistusohjaus Tilanteessa ohjelmoidaan Buschtriton painiketaulun ensimmäiseen painikkeeseen esim. arvot: R1, valot 90 % R2, valot 90 % R3, valot OFF R4, valot OFF R5, valkokangas ylös Neuvotteluohjaus Tilanteessa ohjelmoidaan toiseen painikkeeseen esim. arvot: R1, valot 90 % R2, valot 90 % R3, valot OFF R4, valot ON R5, valkokangas ylös Kaikki pois ohjaus Tilanteessa painikkeeseen 4 ohjelmoidaan kaikki valoryhmät pois ja valkokangas ylös. Läsnäoloanturi sammuttaa halutun viiveajan kuluttua varattuvalon, videotykin pistorasian sekä ilmastoinnin lisäajan. Mikäli samassa neuvotteluhuoneessa halutaan yhdistää valaistuksen ohjauk sen lisäksi lämmityksen ja jäähdytyksen automaattinen säätö, sekin on mahdollista yhdistää toimilaitteeseen (6327), jossa on mukana huonetermostaatti. Tällöin valaistuksen ohjaukset toimivat samoin kuin edellä, mutta sen lisäksi LCDnäytössä näkyy huoneen lämpötila sekä tilatieto automaattisesta valinnasta lämmitys/jäähdytys. Lisäksi tarvitaan vain venttiilit ja venttiilien ohjaimet lämmitykselle sekä jäähdytyspalkeille, joita ohjataan väylän kautta. Lämpötilatieto huonetermostaatilta voidaan kerätä väylältä mistä tahansa huoneesta esim. valvomoohjelmistoon. Esitysohjaus Tilanteessa ohjelmoidaan kolmanteen painikkeeseen esim. arvot: R1, valot OFF R2, valot 30 % R3, valot ON R4, valot OFF R5, valkokangas alas Läsnäoloilmaisin KNXtaloautomaatio Tuoteluettelo

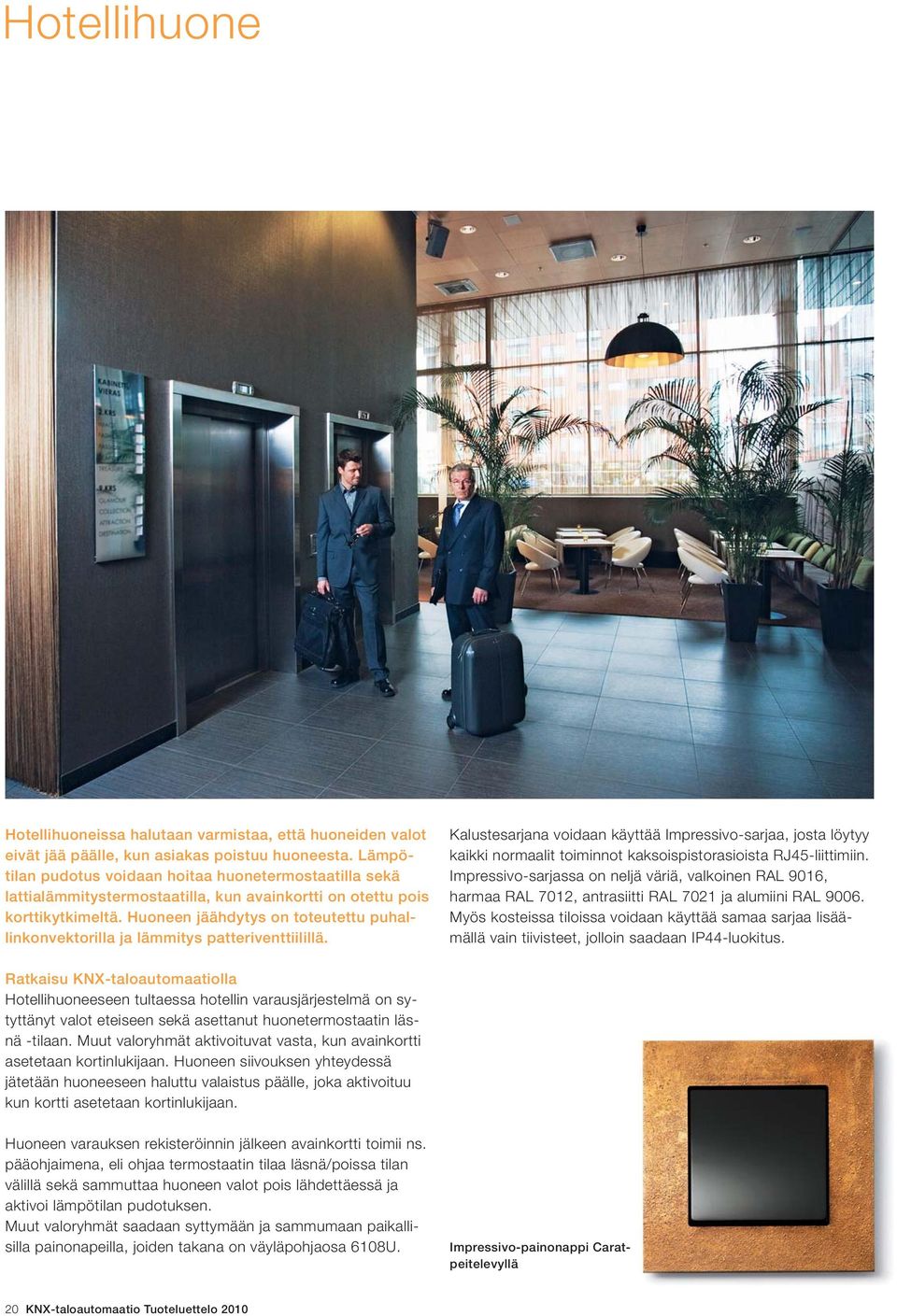

20 Hotellihuone Hotellihuoneissa halutaan varmistaa, että huoneiden valot eivät jää päälle, kun asiakas poistuu huoneesta. Lämpötilan pudotus voidaan hoitaa huonetermostaatilla sekä lattialämmitystermostaatilla, kun avainkortti on otettu pois korttikytkimeltä. Huoneen jäähdytys on toteutettu puhallinkonvektorilla ja lämmitys patteriventtiilillä. Kalustesarjana voidaan käyttää Impressivosarjaa, josta löytyy kaikki normaalit toiminnot kaksoispistorasioista RJ45liittimiin. Impressivosarjassa on neljä väriä, valkoinen RAL 9016, harmaa RAL 7012, antrasiitti RAL 7021 ja alumiini RAL Myös kosteissa tiloissa voidaan käyttää samaa sarjaa lisäämällä vain tiivisteet, jolloin saadaan IP44luokitus. Ratkaisu KNXtaloautomaatiolla Hotellihuoneeseen tultaessa hotellin varausjärjestelmä on sytyttänyt valot eteiseen sekä asettanut huonetermostaatin läsnä tilaan. Muut valoryhmät aktivoituvat vasta, kun avainkortti asetetaan kortinlukijaan. Huoneen siivouksen yhteydessä jätetään huoneeseen haluttu valaistus päälle, joka aktivoituu kun kortti asetetaan kortinlukijaan. Huoneen varauksen rekisteröinnin jälkeen avainkortti toimii ns. pääohjaimena, eli ohjaa termostaatin tilaa läsnä/poissa tilan välillä sekä sammuttaa huoneen valot pois lähdettäessä ja aktivoi lämpötilan pudotuksen. Muut valoryhmät saadaan syttymään ja sammumaan paikallisilla painonapeilla, joiden takana on väyläpohjaosa 6108U. Impressivopainonappi Caratpeitelevyllä 20 KNXtaloautomaatio Tuoteluettelo 2010

21 Piirustuksessa käytetyt KNXtaloautomaatiolaitteet RK401 Katso piir osainen painike Impressivo 2020US F U 2osainen painike Impressivo IP US F U 4osainen painike Impressivo 6127MF U F8581 Huonetermostaatti Impressivo U F8581 Avainkorttilukija + pohjaosa 2025U U Lämmitysventtiili 6164U Puhallinkonvektori LFA/S 1.1 KLMA 4*0,8+0,8 Lisätoimintoja, joita väyläpohjaisella järjestelmällä saavutetaan: Hotellihuoneen kaikki valot voidaan sammuttaa yhdellä painalluksella sängyn päädyssä olevasta 4nappisesta kytkimestä ja aamulla esimerkiksi toisella kytkimen napilla sytyttää valot eteiseen ja kylpyhuoneeseen (aamu/yö tilanne). Huoneesta lähdettäessä, ja kun avainkortti on otettu pois kortinlukijasta, eteisen valoryhmä sammuu vasta halutun sammutusviiveen jälkeen. Muut valoryhmät sammuvat heti ja lämpötilan pudotus aktivoituu. Huoneen siivouksen jälkeen huoneeseen jätetään päälle ns. tervetulovalaistus, joka aktivoituu, kun kortti asetetaan kortinlukijaan. Huonetermostaatin sekä lattialäm mitystermostaatin tila (läsnä/poissa) voidaan muuttaa varaustilanteen mukaan hotellin vastaanotosta. Paremmin varustelluissa hotellihuoneissa voidaan releohjatut ryhmät korvata esim. 1kanavaisella Dalisäätimellä, jolloin samoilla painonapeilla saadaan tehtyä myös valaistuksen säätö ja tilanneohjaukset. Puhallinkonvektorien tasoporras voidaan pakkoohjata halutulle tasolle esimerkiksi kerroskohtaisesti, jolloin energiankulutusta voidaan hallita. Huonetermostaatti ohjaa automaattisesti lämmitys ja jäähdytysventtiilien tilaa asetettujen parametrien mukaisesti. Huoneiden lämpötilatiedot voidaan kerätä esim. visualisointiohjelmistoon, joka on huoltoyhtiön käytettävissä. Huonetermostaatti KNXtaloautomaatio Tuoteluettelo

22 Aula ja ravintola Hotellien ja liikerakennusten aulat sekä ravintolat ovat alueita, joissa on paljon erilaisia ohjaustarpeita valaistukselle. Erilaiset tilanneohjaukset kuten aamiainen, lounas, päivällinen, ilta sekä valomerkki ovat lähes aina tarpeellisia missä tahansa ravintolassa. Niiden helppokäyttöisyys on tärkeää, koska henkilökunnan on osattava käyttää ohjauksia vaivattomasti. Ohjauspaanelia voidaan käyttää myös valvontatehtäviin kuten ulkoovien tilatiedon valvontaan, yleisten tilojen valojen sammutuksiin tai hiljaisina aikoina hotellikäytävien valaistuksen himmentämiseen. Liiketunnistimet aktivoituvat yöajaksi ja huomatessaan liikettä kirkastavat käytävien valot esim. 15 minuutiksi, jonka jälkeen valot himmenevät taas yö valaistustasoon. Ohjauspaneelilla on mahdollisuus ohjata yhdestä paikasta esim. ravintolan tai aulan valaistusta. Kosketusnäytöt sisältävät mallista riippuen ohjattua pistettä. Lisäksi sinne voidaan tallettaa 32 tilannetta. Ryhminä voi olla valonsäätimien lisäksi verhomoottoreita, markiiseja sekä releulostuloja. Tilanteet on talletettu ohjauspaneelin muistiin ja ne voidaan aktivoida paneelista tai esim. IRpainikkeilta. Valaistustilanteita voidaan muuttaa helposti säätämällä halutut valaistustasot painamalla ko tilannepainiketta 3 sekunttia, jolloin uusi tilanne on muistissa. Ohjauspaneelissa on myös 20 erillistä kanavaa aikaohjauksille. Viikkokellolla voidaan ohjata viikon jokaiselle päivälle oma aikaohjelma. Kaikki aikaohjaukset on muutettavissa näytöltä. Aikaohjelmilla voidaan ohjata tai muuttaa esimerkiksi saunan kiukaan aloitusajankohta mukavasti yhdestä paikasta. Lisäksi sinne on mahdollista asettaa 1050 erillistä hälytystä esimerkiksi vesivuodosta, palohälytyksestä tai murtohälytyksestä. Hälytyksen sattuessa kosketusnäyttö tuo hälytyksen näkyviin ja summeriääni hälyttää. Hälytys voidaan myös siirtää erillisellä laitteella esim. puhelimeen tai sähköpostiin. Näyttö on lukittavissa koodilla. Helppokäyttöinen ohjauspaneeli 22 KNXtaloautomaatio Tuoteluettelo 2010

23 Kauppakeskus Kauppakeskuksissa KNXtaloautomaation edut tulevat hyvin esiin. Isoissa auloissa ja kulkureiteillä on yleensä paljon luonnonvaloa, jota hyödynnetään vakiovaloantureita käyttäen. Laajojen tilojen ohjaustieto siirretään sähkökeskuksissa oleville releille yhtä parikaapelia pitkin. Pienten liikkeiden valaistuksen ohjaus voidaan toteuttaa myös väyläohjatuilla releillä. Esimerkiksi myyntitiskin luona on painonappi, josta myymälänhoitaja voi ohjata yleisvalaistuksen lisäksi kohdevalaistusta haluamallaan tavalla. Liikkeiden tilatiedot ovat myös valvottavissa esim. kiinteistövalvomosta. Tilamuutoksissa KNXjärjestelmän edut tulevat hyvin esiin, näin esimerkiksi yhdistettäessä kaksi pientä liiketilaa isommaksi myymäläksi, voidaan tilojen valaistusmuutokset tehdä pelkästään uudelleen ohjelmoimalla. Jos vielä on käytettäessä EnstoNetliittimilllä varustettuja valaisimia ja kosketinkiskoja, pienet paikalliset muutokset voidaan tehdä ilman tilojen käyttökatkoksia. Kulunvalvonnasta saatavaa tietoa voidaan käyttää esimerkiksi niin, että eri aikoina tapahtuvaa tavaroiden jakelua ja purkua voidaan helpottaa sytyttämällä tietyillä oikeuksilla valot jo valmiiksi päälle, kun leimataan sisään alueelle. Samoin varastoalueilla liiketunnistimet sytyttävät ja sammuttavat varastohyllyjen väliset valot automaattisesti helpottaen tavaroiden purkua. Autojen paikoitustiloissa alueita voidaan ohjata liiketunnistimin, jolloin hämäräkytkin pitää huolen siitä, että valot eivät turhaan syty, ja että ne sammuvat automaattisesti asetetun viiveajan jälkeen. VahtiJussi liiketunnistin KNXtaloautomaatio Tuoteluettelo

24 Savunpoisto KNXjärjestelmän hyödyntäminen savunpoiston ohjauksissa Rakennusten savunpoistojärjestelmät on rakennettava viranomaisten määräysten mukaisesti ja yleensä suunnitelman laatii hyväksytty palotekninen suunnittelija. Suunnitelman tuloksena syntyy ohje, jossa määritellään esimerkiksi savunpoistolohkot rakennuksen eri osille. Tässä käsitellään vain ohjausjärjestelmää, jolla avataan savunpoiston peltejä, korvausilmaluukkuja ja ovia sekä käynnistetään savunpoiston puhaltimia annettujen ohjeiden mukaan. KNXjärjestelmää käytetään tiedonsiirtoon eri laitteiden välillä ja laitteiden väliset viestit kulkevat yhtä palonkestävää ohjauskaapelia pitkin. Toimilaitteiden, kuten savupeltien tai korvausilmaluukkujen sähkönsyöttö tapahtuu kuten ennenkin käyttäen palonkestäviä FRHFkaapeleita. Ohjauskaapeleissa piilee KNXjärjestelmän suurin eroavaisuus perinteiseen tapaan verrattuna. Savunpoiston ohjauskeskukselta (SPOK) lähtee enää vain yksi sormenpään paksuinen palonkestävä ohjauskaapeli ja kaikki tieto eri lohkojen sekä puhaltimien käynnistyksistä kulkee sitä pitkin (kaavio alla). Kun ohjauskeskukselta käännetään haluttu kytkin asentoon yksi, alkaa ketju automaattisia toimintoja. Puhaltimien sulkupellit avautuvat, korvausilmaluukut avautuvat, korvausilmapellit avautuvat, savunpoistopellit avautuvat ja savunpoistopuhaltimet käynnistyvät asetetun viiveen jälkeen. Kaikki tämä tieto kulkee sanomana eri puolilla rakennusta olevien toimilaitteiden välillä ja esimerkiksi rajakytkintiedot luukkujen tai peltien tilasta kulkee samassa ohjauskaapelissa. Yksinkertaisen kaapeloinnin etuna on lisäysten ja muutosten vaivattomuus. Esimerkiksi kerroskoteloon voidaan lisätä uusi toimilaitteen ohjain kytkemällä jännitteet ja ohjelmoimalla laite haluttuun toimintoon. Mikäli peltimoottorien kytkennät ovat ns. väärinpäin, voidaan muutokset tehdä pelkästään ohjelmoimalla ja perinteinen kytkentätyö jää pois. Myös hälytykset laitevioista tai jännitehäiriöistä siirtyvät helposti kiinteistöautomaatiojärjestelmään. BE/S JA/S SA/S JEH(st) HRH 420,8 Varmennettu syöttö 230 V SU/S ABL/S 2.1 AM/S KNXtaloautomaatio Tuoteluettelo 2010

25 Opetustilat Oppilaitosympäristössä on paljon erilaisia tarpeita ja tiloja, kuten erilaisia luokkahuoneita, liikuntasali, keittiö, ruokala, käsityöluokka ja usein myös erikokoisia auditorioita. KNXtaloautomaatiolla saadaan erilaisiin tarpeisiin luotua toimivat ratkaisut. Rakennuksessa linjajako voidaan tehdä nopeasti kerroksittain tai keskusalueittain, opetustilojen erityistarpeet huomioidaan esimerkiksi käytetäänkö valaistuksessa säädettyjä valaisimia, päivänvalonsäätöä tai mahdollisesti tilanneohjauksia. Kaikki nämä vaihtoehdot on käytävä läpi opetustiloittain. Käytettäessä KNXtaloautomaatiota ne voidaan myös lisätä tiloihin jälkikäteen. Perustilat kuten aulat, käytävät, WC:t sekä porrashuoneet ovat myös helposti hallittavissa, kun yhdellä ohjauksella voidaan sammuttaa iltakäytöllä kaikkien käytävien valot. Käytettäessä liiketunnistimia näihin tiloihin ei enää tarvita tavanomaisia painonappeja lainkaan. Valot syttyvät automaattisesti tunnistettaessa liikkeen ja mikäli ulkoa tulevan valonmäärä on riittävä, niin valot eivät syty lainkaan. Energiansäästö on tällä tavalla rakennetussa oppilaitoksessa huomattava, päivänvalon ja läsnäolotiedon hyödyntäminen saattaa säästää jopa % sähkönkulutuksesta riippuen ratkaisun laajuudesta. Mikäli KNXtaloautomaatiota käytetään ohjaamaan lämmitystä ja jäähdytystä, saadaan entisestään säästöä aikaan. Samaa läsnäolotietoa käytetään ohjaamaan huonetermostaattia ja sitä kautta huoneen asetusarvoja. Mikäli opetusluokka ei ole käytössä myös huoneen termostaatin asetusarvo muuttuu tilatiedosta esim. 21ºC > 19ºC ja sillä on vaikutus suoraan lämmityksen energiakustannuksiin. Kaikkien järjestelmään liitettyjen toimilaitteiden tiedot voidaan lukea ja myös ohjata kiinteistöautomaatiojärjestelmistä. 4nappinen painike Caratpeitelevyllä KNXtaloautomaatio Tuoteluettelo

26 ILM.TAULU ATK L OT 62,5 m2 m 2. ATK. ATK 1 PIR ILM.TAULU 4.5*1.2. VGA.. SVHS PIR XLRF. ATK Luokkahuone JK ~ = 640mA Kuvan toimilaitteet: 4osainen painiketaulu: U102 SV/S DALI l 2 DG/S 1.1 SVHS.. VGA JK11.F11 MMJ 51,5S 4osainen painiketaulu tilanneohjaimella: 6127MF U102 Läsnäolo anturi: U102 1kanavainen Dali Gateway: DG/S 1.1 Virtalähde: SV/S XLRF. EI 60 ILM.TAULU MF VA32L. VALKOKANGAS VA32L. LIUKUKISKOT VA32L. TAULU JA TAULUNALUSKAAPIT. LAITEKAAPPI/ SIIRRETTÄVÄ KIINNITYSPINTA 1kanavainen DaliGateway Opetusluokassa on tarkoitus käyttää AVjärjestelmän laitteita, videotykkiä ja Video/DVD laitteita. Eri tilanteita hallitaan tilanneohjauksilla ja valaistusta säädetään haluttuun tasoon. Energiaa säästetään käyttämällä hyväksi päivänvaloa. Ratkaisu KNXtaloautomaatiolla Opetustilaan saavuttaessa läsnäolo anturi sytyttää perusvalaistuksen päälle. Oven pielessä on 4osainen painike, jolla voidaan ohjata valoryhmät päälle/pois ja haluttaessa myös säätää niitä. Valaisimissa on käytetty Daliliitäntälaitteita. KNX järjestelmästä löytyy laite (DG/S 1.1), jolla voidaan ohjata 64 erillistä Daliliitäntälaitetta. Esimerkkikuvassa on 15 erillistä Daliliitäntälaitetta ja niistä voidaan muodostaa haluttuja ryhmiä täysin vapaasti. Huom. valaistuksen syöttään ei tarvita muuta kuin 51,5s syöttökaapeli, sillä Daliviesti kulkee samassa kaapelissa ilman häiriöitä. Opettajanpöydän lähettyvillä on toinen 4 osainen tilannepainike, jolla toteutetaan halutut valaistustilanteet AVjärjestelmiä käytettäessä. Koska opetustila on iso, tarvitaan toinen läsnäoloanturi lähelle ikkunaseinää. Sitä käytetään myös päivänvalonsäätöön ikkunariveillä. Kun opetustila ei enää ole käytössä, läsnäoloanturi sammuttaa kaikki valot tilasta. Samaa tilatietoa voidaan käyttää myös huonetermostaatin ohjaukseen sekä ilmastoinnin tilatietona. Opetustilan lämmityksenohjauksessa voidaan korvata huoneen 4osainen painiketaulu väyläpohjaosalla 6109U, jossa on huonetermostaatin lisäksi neljä ryhmää valaistukselle sekä yksi kanava esim. avainkytkimelle, jolla opettaja aktivoi valvotusti laboratoriopöydän sähkönsyötön. Huonetermostaatin asetusarvoja ohjaa sekä läsnäoloanturi suoraan tilassa että kiinteistöautomaation valvomoohjelmisto. Läsnäoloanturia voidaan käyttää myös ohjaamaan ilmastointia paikalla olon mukaan sekä antamaan hälytys ilta ja yöajan liikkeistä. 26 KNXtaloautomaatio Tuoteluettelo 2010

27 Kytkinyksiköt Sarjassa on 2, 4, 8 ja 12 kanavaiset kytkinyksiköt 6A, 10A ja 16A nimellisvirroilla. Merkittävä muutos aikaisempaan on, että yhdellä sovellusohjelmalla voidaan valita kanavakohtaisesti seuraavat toiminnot: Virranmittaus (ainoastaan 16A kytkinyksiköillä) Virran ylä ja alarajaarvoihin perustuva ohjaus Aikaohjaukset, kuten sytytys/sammutusviiveet Porrasvaloautomaattitoiminto Tilanneohjaukset Loogiset funktiot (AND, OR, XOR ja Gate) Todellinen tilatieto Elektronisen lämmitys/jäähdytysventtiilin ohjaus Esimerkki Kanava A toimii normaalina päälle/pois toimintona, kanava B toimii porrasvaloautomaattina varoittaen 5 sek ennen sammutusta vilkuttamalla valoa. Kanavalle C voidaan asettaa sammutusviive 1 min ja kanavalle D looginen toiminta ANDpiirillä, jolloin kaksi ehtoa täytyy ensin toteutua ennekuin rele toteuttaa toiminnon. Kanavalla E voidaan ohjata lämmitys/jäähdytysventtiiliä. Kaikki edellä kuvatut toiminnot voidaan määrittää kanavakohtaisesti. Merkittävin uutuus on virranmittausmahdollisuus (2,4 ja 8kanavaisilla 16Akytkinyksiköillä), jolla voidaan saada tietoa esim. kuormituksen muutoksista valaistusryhmissä. Lisätoimintoina on mahdollista tehdä pakkoohjaus kanavaa kohti siten, että halutut kanavat ohjataan tilaan, jossa mikään käsky väylältä ei saa niitä toimimaan ennen kuin pakkoohjaus poistetaan päältä. Kytkinyksiköissä on myös mahdollista asettaa releille haluttu toiminto jännite ja/tai väyläjännitekatkon jälkeen. 8kanavainen kytkinyksikkö KNXtaloautomaatio Tuoteluettelo

28 Binäärisisääntulot Binäärisisääntuloissa on myös entistä enemmän mahdollisuuksia käyttää perinteisiä painonappeja tai muita potentiaalivapaita kontakteja aktivoimaan haluttuja toimintoja. Myös binäärivastaanottimissa yhdellä sovellusohjelmalla voidaan nyt valita kanavakohtaisesti seuraavat toiminnot: Kytkentä päälle/pois ja säätö pitkällä painalluksella Verhomoottoreiden/valkokankaiden sekä markiisien ohjaus Arvon lähetys esim. valaistus 80 % Tilanneohjauksen aktivointi normaaleilla painonapeilla Laskuritoiminnot, esim. pulssilaskuri Potentiaalivapaan kontaktin valvonta Esimerkki Kanava A:n potentiaalivapaalla sisääntulolla voidaan ohjata palohälytysjärjestelmän aktivoitumisesta kaikki väylään liitetyt laitteet haluttuihin tiloihin. Osa valoista pois ja osa päälle, se voidaan toteuttaa ns. tilanneohjaus toiminnolla, jolloin kanava A lähettää aktivoituessaan tilanne numeron muille toimilaitteille ja ne suorittavat halutun toiminnon. Kanavalla B voidaan siirtää hätähälytys alla vielä InvaWC:n kojeelta vastaanottoon, jossa merkkilamppu ja summeri syttyvät. Kanavalla C voidaan ohjata tavallisella liiketunnistimella parkkihallin valaistusta. Lisätoimintoina 4 ja 8 kanavaisissa vastaanottimissa on myös käsikäyttömahdollisuus eli voidaan kanavakohtaisesti valita ns. käsiohjaus päälle/pois. Tätä ominaisuutta on myös helppo käyttää testausvaiheessa. Muita käyttökohteita ovat esimerkiksi kiinteistöautomaation sisääntulot aikaohjauksissa. 8kanavainen binäärisisääntulo 28 KNXtaloautomaatio Tuoteluettelo 2010

29 Verhomoottoriohjaimet 2, 4 ja 8kanavaisilla verhomoottoriohjaimilla voidaan ohjata helposti esimerkiksi kerroskohtaisia julkisivujen verhomoottoreita. Paikallisesti painonapeilla voidaan ohjata huonekohtaisia verhomoottoreita. Sääaseman antureilla voidaan ohjata kaikkia julkisivun verhomoottoreita. Samalla verhoohjaimella voidaan yhdellä kanavalla ohjata valkokangasta, toisella kanavalla pimennysverhoja ja kolmannella vaikkapa ilmastoinnin peltiä auki/kiinni. Julkisivun verhomoottoreiden ohjauksissa otetaan huomioon auringon valon suunta, tuulen nopeus, lämpötila sekä vesisade. Sääasema ohjaa automaattisesti säätilan muuttuessa verhomoottoreiden tilaa. Näillä automatisoiduilla toiminnoilla pyritään vaikuttamaan siihen, että huoneissa saavutettaisiin mahdollisimman miellyttävä työskentelyympäristö. Samoja verhoohjaimia voidaan myös käyttää esimerkiksi tuuletusluukkujen ohjaukseen. Esimerkki Verhomoottoriohjaimia voidaan käyttää myös savunpoistojärjestelmässä yhdessä kytkinyksiköiden sekä sisääntulojen kanssa. Korvausilmaluukkujen ja tuuletusluukkujen ohjauksessa voidaan käyttää verhomoottoriohjaimia, vastaavasti kytkinyksiköillä ohjataan savupeltejä sekä savunpoistoluukkuja ja binäärivastaanottimilla otetaan savunpoistolohkojen ohjauspainikkeilta tieto sisään järjestelmään. Kun käytetään UPSvirtalähdettä sekä palonkestävää ohjauskaapelia esim. JEH(st)HRH 420,8 niin kaikki ohjaukset kulkevat väyläkaapelia pitkin kerroksien ohjaimille ja säästetään kaapeloinnissa. Seuraavat toiminnot ovat mahdollisia kanavakohtaisesti Ohjaus ylös/alas tai auki/kiinni Pysäytys / lamellien kääntö Ohjaa moottoria 0100 % Tilatieto moottorin asennosta Tilanneohjauksissa voidaan ennalta määrittää paikka Automaattiohjaus sääaseman ohjeiden mukaan Pakkoohjaus haluttuun tilaan 4kanavainen verhomoottoriohjain KNXtaloautomaatio Tuoteluettelo

30 KNXtaloautomaatio omakotitalossa Ohjauspaneeli BuschpriOn 3osainen yhdistelmä mustalla lasilla, päätykappaleet terästä Nykyaikaisen kodin sähkötekniikalta vaaditaan enemmän kuin koskaan: energiansäästöä, luotettavuutta, muunneltavuutta ja turvallisuutta. KNXtaloautomaatio on standardi (EN50090), joka täyttää nämä vaatimukset. Järjestelmällä voidaan ohjata mm. valaistusta, lämmitystä, jäähdytystä, ilmastointia sekämarkiiseja. Yhteensopivia tuotteita valmistaa yli 100 laitevalmistajaa. Yksilöllisyyttä Ohjelmoitava järjestelmä rakentuu yksilöllisten toiveiden mukaiseksi. Asuminen on yksilöllisempää, kun kodin lämmitystä, jäähdytystä ja ilmastointia ohjataan asukkaiden tarpeiden mukaan. Mukavuutta Aamulla herätessäsi painat vain yhtä painiketta ja sytytät valot makuuhuoneeseen, kylpyhuoneeseen ja keittiöön. Toisella painikkeella sammutat illalla kaikki valot huoneista ja voit aktivoida liiketunnistimet käyttöön yöajaksi. Kun tulet kotiin illalla, syttyvät pihan, autotallin, tuulikaapin, eteisen sekä keittiön valot, eikä niitä tarvitse enää erikseen sytyttää. Jos on riittävän valoisaa, eivät valot syty lainkaan. Turvallisuutta Liiketunnistimet sytyttävät valot haluamiisi huoneisiin ja portaikkoon. Palovaroitinjärjestelmä tai kosteusvalvontajärjestelmä lähettää tarvittaessa hälytyksen haluamiisi puhelinnumeroihin. Hälytyksen tapahduttua päävesijohto voidaan sulkea ja tarvittavat sähköiset laitteet kytkeä pois. Vastaavasti murtohälytyksen aktivoiduttua voi ohjausjärjestelmä sytyttää kaikki valot ja jopa vilkuttaa ulkovaloja huomion herättämiseksi. Energiansäästöä Kotisi huoneet ovat lämmitettyinä silloin, kun todella käytät niitä. Voit asettaa erilaiset lämpötilat lastenhuoneisiin, kirjastoon, olohuoneeseen tai vierashuoneeseen. Yön ajaksi voit laskea makuuhuoneiden lämpötilan asetusarvoa kahdella asteella ja silti herätä mukavassa lämpötilassa taas aamulla. Kun poistut kotoasi ja aktivoit murtohälytysjärjestelmän, myös haluamiesi huoneiden lämpötilaa pudotetaan. Huoneiden lämpötilan lasku yhdellä asteella merkitsee viiden prosentin säästöä lämmitysenergiassa. Vaikutus näkyy nopeasti säästönä lämmityskustannuksissa. Webselain toimintojen ohjaukseen ja valvontaan 30 KNXtaloautomaatio Tuoteluettelo 2010

31 Omakotitalon malliratkaisu KNXjärjestelmällä KNXtaloautomaatio Tuoteluettelo

32 Omakotitalon malliratkaisu KNXjärjestelmällä 32 KNXtaloautomaatio Tuoteluettelo 2010

33 Virtalähteet Virtalähde 640 ma kuristimella 230 V, 50 Hz, 640 ma. Virtalähteessä kaksi ulosottoa, väyläjännite 30 VDC ±2 V, apujänniteulostulo 30 VDC. Ulostulovirta 640 ma. Virtalähteessä sisäänrakennettu kuristin. Väyläliitäntä väyläkaapeliliittimen kautta. Leveys 6 mod. SV/S Virtalähde 640 ma kuristimella, 6 modulia 1/1 Virtalähde 160 ma ja 320 ma kuristimella 230 V, 50 Hz, 320 ma. Virtalähteessä yksi ulosotto, väyläjännite 30 VDC ±2 V. Virtalähteessä sisäänrakennettu kuristin. 160 ma virtalähdettä voidaan käyttää myös päälinjassa tai pienessä kohteessa. Leveys 4 mod. SV/S Virtalähde 320 ma kuristimella, 4 modulia 1/1 SV/S Virtalähde 160 ma kuristimella, 4 modulia 1/1 UPSVirtalähde 640 ma kuristimella 230 V, 50 Hz, 640 ma. Virtalähteen väyläjännite 30 VDC ±2 V,Ulostulovirta 640 ma. Virtalähteessä sisäänrakennettu kuristin. Väyläliitäntä väyläkaapeliliittimen kautta. Leveys 8 mod. Akku UPSvirtalähteelle AM/S VDC. SU/S UPSvirtalähde, 8 modulia 1/1 AM/S UPSakku 12 VDC, DIN, 8 modulia 1/1 Kuristin 500 ma 30 VDC, 500 ma. Jännitelähteen SV/S toisen ulosoton sovittamiseksi KNXväylään. Leveys 2 mod. DR/S Kuristin, 2 modulia 1/1 Lisävirtalähde 1600 ma 230 V, 50 Hz, 1600 ma. Ulostulojännite 12 VDC. Ulostulovirta 1600 ma. Ulostulo on suojattu oikosulkua ja ylikuormitusta vastaan. 30mA virtalähdettä kuristimella voidaan käyttää huolto/ylläpitotarkoituksiin, 230VAC liitäntä europistotulpalla. NT/S Virtalähde 12 VDC, 1600 ma 1/1 NTI/Z Virtalähde 24 VDC, 30 ma, europistotulppa. 1/1 KNXtaloautomaatio Tuoteluettelo

34 Tiedonsiirto Väyläliitäntäyksikkö 24 VDCliityntä KNXjärjestelmän toimilaitteille, kuten esim. painikkeet, liikeilmaisimet, huonetermostaatit, USBliitin jne. 6120U Väyläliitäntäyksikkö 1/10 Linjayhdistin Linjan/päälinjan tai päälinjan/aluelinjan yhdistämiseen, voidaan käyttää myös linjatoistimena. Leveys 2 mod. LK/S Linjayhdistin, 2modulia 1/1 TCP/IP Gateway VDC. Muuntaa KNXväylän tiedonsiirron TCP/IP verkkoon. IPS/S2.1 avulla on mahdollista ohjata ja lukea kaikkia KNXtoimilaitteita etänä. IPR/S2.1 toimii linja tai alueyhdistimenä isoissa kohteissa. Molemmat tarvitsevat erillisen 12VDC tai 24VDC jännitesyötön. IPS/S LANgateway TCP/IP, 2 modulia 1/1 IPR/S LANgateway TCP/IP, 2 modulia 1/1 USBportti DIN Liityntä PC:n ja KNXväylän välillä, käytettävä ETS3ohjelmaa. USB/S USBportti, 2 modulia 1/1 USBportti Impressivo Liityntä PC:n ja KNXväylän välillä, käytettävä ETS3 ohjelmaa. 6123USB USBportti, Impressivo, valkoinen 1/ USB USBportti, Impressivo, harmaa 1/ USB USBportti, Impressivo, antrasiitti 1/ USB USBportti, Impressivo, alumiini 1/ USB USB portti, Impressivo, teräs 1/10 Diagnostiikkayksiköt Diagnostiikkayksiköillä voidaan valvoa KNXväylän tilaa ja tehdä esim. hälytyksiä ennakolta, mikäli joku osoitteellinen laite ei vastaa. Diagnostiikkayksikössä ylijännitesuoja ja vaihtokosketin hälytyksen indikointiin. DSM/S Diagnostiikkayksikkö 1/1 EUB/S KNX valvontayksikkö 1/1 34 KNXtaloautomaatio Tuoteluettelo 2010

35 Tiedonsiirto TCP/IP Gateway selainpohjainen VDC. Muuntaa KNXväylän tiedonsiirron TCP/IP verkkoon. WEBselainpohjainen visualisointi sekä internetetäkäyttömahdollisuus. Mahdollisuus ohjata ja lukea kaikkia KNXtoimilaitteita. 6186L LANgateway TCP/IP 1/1 Väyläkaapeliliitin Väyläliitäntäyksikön 6120U102:n ja KNXtoimilaitteiden liittämiseksi väyläkaapeliin, ma. 4 liitosta/liitin. (4 0,60,8 mm). US/E 1 on väriltään sininen ja siinä on ylijännitesuoja suojaamassa yksittäisiä KNXlaitteita Väyläkaapeliliitin, PU/HA 1/50 US/E Väyläkaapeliliitin ylijännitesuojalla. 1/100 KNXtaloautomaatio Tuoteluettelo
