Asennusohje SLC-16 Tilannevalo-ohjain. ApplyLight SLC-16 Asennusohje

Koko: px
Aloita esitys sivulta:

Download "Asennusohje SLC-16 Tilannevalo-ohjain. ApplyLight SLC-16 Asennusohje"

Transkriptio

1 ApplyLight SLC-16 Asennusohje 1

2 TÄRKEÄÄ TIETOA ENNEN ASENTAMISTA Keskusyksikkö toimii suojajännitteellä. Tarkista muuntajan yhteensopivuus (Max 15VAC, suositeltava jännite 12VAC, vähintään 16VA). Keskusyksikössä voidaan käyttää virransyöttönä myös tasajännitettä. Polarisaatiolla ei ole väliä. Jos asentaminen itse epäilyttää, ota yhteyttä sähköurakoitsijaasi. ASENTAMINEN Keskusyksikkö tulee asentaa sähkökeskukseen tai muuhun vastaavanlaiseen koteloon, joka on tarkoitettu DIN-moduulilaitteille. Samassa keskuksessa voi olla himmenninmoduuleita (DDM-4) ja releyksiköitä (DRM4). Käytä näiden yksiköiden datakaapeloinnissa hienosäikeistä datakaapelia tai CAT5/6 kaapelia. Keskusyksikön liitännät ovat ruuviliitoksilla, joten suositellaan käyttämään pääteholkkeja hienosäikeisiin kaapeleihin. Keskusyksikön DMX-uloslähdöt kytketään himmenninyksiköille tai releyksiköille. Laitteiden maksimi määrä yhtä DMX-uloslähtöä kohden on 16 kpl. Päätä aina jokainen käytetty DMX-uloslähtö viimeissä yksikössä. kts. releyksikön tai himmenninyksikön asennusohje. Keskusyksikön DATALINE 1 ja 2 ovat kytkinpaneeleiden ohjausväylä (HUOM! NÄIHIN KYTKETÄÄN AINOASTAAN KYTKINPANEELIT!). Kytkinyksiköt ketjutetaan aina paneelilta toiselle ja datalinja päätetään myös 120ohm vastuksella (Kytketään viimeisen paneelin DATA ja + väliin). Suositeltava värijärjestys käyttäen CAT-tietoverkkokaapelia DMX-Uloslähtö (1) = sulkeissa oleva numero on riviliitin numero. ApplyNet GND (3) DMX+(2) DMX-(1) Oranssi + Oranssi-valkoinen Sininen Sininen-valkoinen V+ (6) Ruskea + Ruskea-valkoinen GND(5+4) Vihreä + Vihreä-valkoinen GND(3) Oranssi + Oranssi-valkoinen DATA +(2) Sininen DATA (1) Sininen-valkoinen 2

3 Mode 1: Mode 2: 3

4 DIP-Kytkimien toiminta Keskusyksikön alapuolella on 8 kpl toiminta DIP-kytkimiä. Alapuolella olevasta taulukosta selviää DIP-kytkimien toiminta ja määritys. Kytkin Toiminta MODE 1 / 2 Käynnistys Ohjelmointiesto Himmennys muoto Varattu Fader +1s Fader +2s Fader +4s MODE ½ Käynnistys Ohjelmointiesto Himmennysmuoto Varattu Fader 1s Fader 2s Fader 4s = SLC-16 Valaistusohjaimen käyttö mode. Mode 1 on 4 x 4 tilannevalo-ohjain ja Mode 2 on 16-kanavainen ja 16-tilanteinen valaistusohjain = Sähkön palattua muistaa viimeksi olleen tilan ja asettaa viimeksikäytetyn tilan. Jos DIP ei ole päällä niin sähkön tultua kaikki uloslähdöt ovat 0%:ssa = DIP:llä saadaan estettyä ohjelmointi. DIP pitää asettaa pois kun muutetaan valaistustilanteita. = Paneelista voidaan erikseen himmentää tai lisätä valaistusta. Tällä DIP pystytään ohjelmoimaan, että onko kyseessä yksittäisen uloslähdön himmentäminen vai koko tilanteen himmentäminen = tulevaisuutta varten (EI KÄYTÖSSÄ). = Lisätään fader-aikaa +1 sekunnilla. Pohja fader-aika on 1 sek joten DIP asetettuna aika yhteensä 2 sekuntia. = Lisätään fader-aikaa +2 sekunnilla. Pohja fader-aika on 2 sek joten DIP asetettuna aika yhteensä 3 sekuntia. = Lisätään fader-aikaa +4 sekunnilla. Pohja fader-aika on 4 sek joten DIP asetettuna aika yhteensä 5 sekuntia. 4

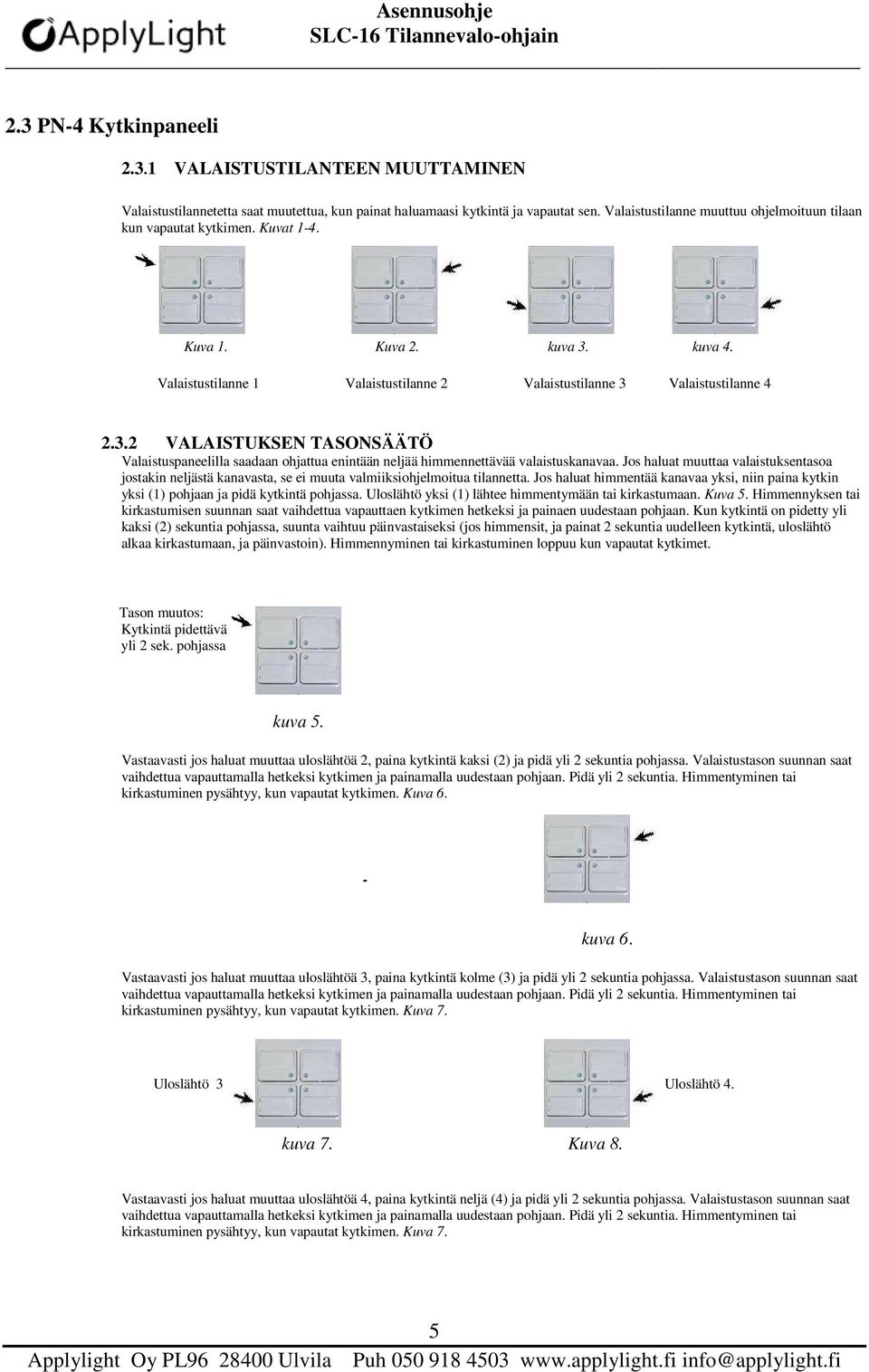

5 2.3 PN-4 Kytkinpaneeli VALAISTUSTILANTEEN MUUTTAMINEN Valaistustilannetetta saat muutettua, kun painat haluamaasi kytkintä ja vapautat sen. Valaistustilanne muuttuu ohjelmoituun tilaan kun vapautat kytkimen. Kuvat 1-4. Kuva 1. Kuva 2. kuva 3. kuva 4. Valaistustilanne 1 Valaistustilanne 2 Valaistustilanne 3 Valaistustilanne VALAISTUKSEN TASONSÄÄTÖ Valaistuspaneelilla saadaan ohjattua enintään neljää himmennettävää valaistuskanavaa. Jos haluat muuttaa valaistuksentasoa jostakin neljästä kanavasta, se ei muuta valmiiksiohjelmoitua tilannetta. Jos haluat himmentää kanavaa yksi, niin paina kytkin yksi (1) pohjaan ja pidä kytkintä pohjassa. Uloslähtö yksi (1) lähtee himmentymään tai kirkastumaan. Kuva 5. Himmennyksen tai kirkastumisen suunnan saat vaihdettua vapauttaen kytkimen hetkeksi ja painaen uudestaan pohjaan. Kun kytkintä on pidetty yli kaksi (2) sekuntia pohjassa, suunta vaihtuu päinvastaiseksi (jos himmensit, ja painat 2 sekuntia uudelleen kytkintä, uloslähtö alkaa kirkastumaan, ja päinvastoin). Himmennyminen tai kirkastuminen loppuu kun vapautat kytkimet. Tason muutos: Kytkintä pidettävä yli 2 sek. pohjassa kuva 5. Vastaavasti jos haluat muuttaa uloslähtöä 2, paina kytkintä kaksi (2) ja pidä yli 2 sekuntia pohjassa. Valaistustason suunnan saat vaihdettua vapauttamalla hetkeksi kytkimen ja painamalla uudestaan pohjaan. Pidä yli 2 sekuntia. Himmentyminen tai kirkastuminen pysähtyy, kun vapautat kytkimen. Kuva 6. Uloslähtö 2 - kuva 6. Vastaavasti jos haluat muuttaa uloslähtöä 3, paina kytkintä kolme (3) ja pidä yli 2 sekuntia pohjassa. Valaistustason suunnan saat vaihdettua vapauttamalla hetkeksi kytkimen ja painamalla uudestaan pohjaan. Pidä yli 2 sekuntia. Himmentyminen tai kirkastuminen pysähtyy, kun vapautat kytkimen. Kuva 7. Uloslähtö 3 Uloslähtö 4. kuva 7. Kuva 8. Vastaavasti jos haluat muuttaa uloslähtöä 4, paina kytkintä neljä (4) ja pidä yli 2 sekuntia pohjassa. Valaistustason suunnan saat vaihdettua vapauttamalla hetkeksi kytkimen ja painamalla uudestaan pohjaan. Pidä yli 2 sekuntia. Himmentyminen tai kirkastuminen pysähtyy, kun vapautat kytkimen. Kuva 7. 5

6 2.4 VALAISTUSTILANTEEN OHJELMOINTI Ohjelmoidaan tilanne 1. Paina kytkin yksi (1) pohjaan, ja sen jälkeen ykköskytkimen alapuolella oleva kytkin (3) pohjaan. kuva 9. Pidä kytkimiä pohjassa niin kauan, kunnes paneelin kaikki LED -valot alkavat vilkkua. Näin olet siirtymässä ohjelmointitilaan. Vapauta kytkimet, ja odota niin kauan, että ykkös (1) kytkimen LED-valo alkaa vilkkua. Uloslähtö numerot ovat esimerkkejä, eli yksi ohjaa uloslähtöä 1, jne. 1. Paina ensin kytkin 1 2. Sen jälkeen kytkin 3. Pidä molempia yhtäaikaa pohjassa. kuva 9. Jos ohjelmoit tilannetta kaksi, paina ensimmäiseksi kytkin kaksi (2) pohjaan, ja sen jälkeen kytkin neljä (4) pohjaan. kuva 10 Pidä kytkimiä niin kauan pohjassa, että LED-valot alkavat vilkkua. kuva Paina ensin Kytkin 2 2. Sen jälkeen kytkin 4. Pidä molempia yhtäaikaa pohjassa. Jos ohjelmoit tilannetta kolme, paina ensimmäiseksi kytkin kolme (3) pohjaan, ja sen jälkeen kytkin yksi (1) pohjaan. kuva 11 Pidä kytkimiä niin kauan pohjassa, että LED-valot alkavat vilkkua. 2. Sen jälkeen kytkin 1. Pidä molempia yhtä aikaa pohjassa. 1. Paina ensin kytkin 3 kuva 11. Jos ohjelmoit tilannetta neljä 4, paina ensimmäiseksi kytkin neljä (4) pohjaan, ja sen jälkeen kytkin kaksi (2) pohjaan. kuva 12 Pidä kytkimiä niin kauan pohjassa, että LED-valot alkavat vilkkua. 2. Sen jälkeen kytkin 2 pidä molempia pohjassa yhtä aikaa pohjassa 1. Paina ensin kytkin 4 kuva 12. 6

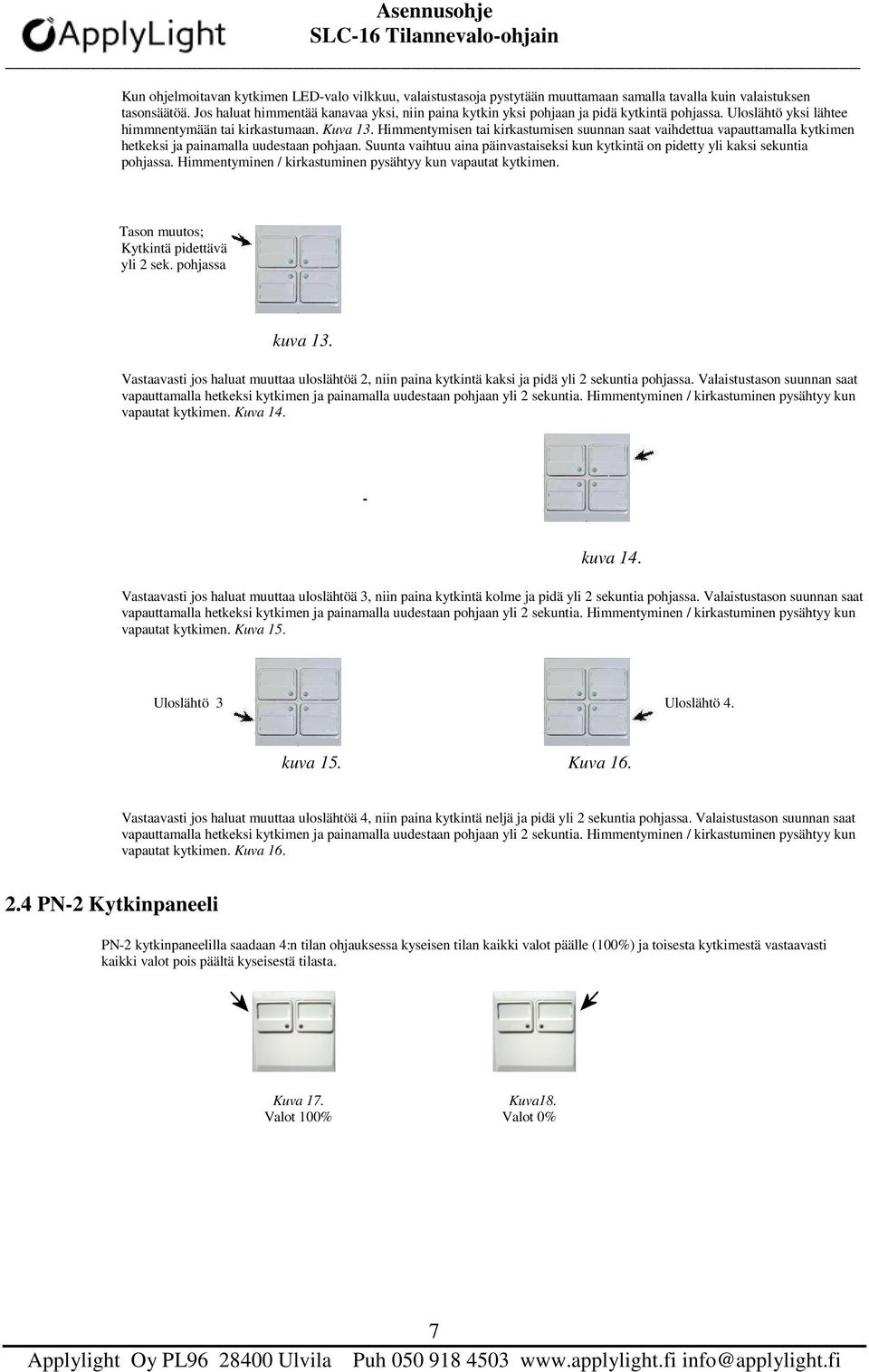

7 Kun ohjelmoitavan kytkimen LED-valo vilkkuu, valaistustasoja pystytään muuttamaan samalla tavalla kuin valaistuksen tasonsäätöä. Jos haluat himmentää kanavaa yksi, niin paina kytkin yksi pohjaan ja pidä kytkintä pohjassa. Uloslähtö yksi lähtee himmnentymään tai kirkastumaan. Kuva 13. Himmentymisen tai kirkastumisen suunnan saat vaihdettua vapauttamalla kytkimen hetkeksi ja painamalla uudestaan pohjaan. Suunta vaihtuu aina päinvastaiseksi kun kytkintä on pidetty yli kaksi sekuntia pohjassa. Himmentyminen / kirkastuminen pysähtyy kun vapautat kytkimen. Tason muutos; Kytkintä pidettävä yli 2 sek. pohjassa kuva 13. Vastaavasti jos haluat muuttaa uloslähtöä 2, niin paina kytkintä kaksi ja pidä yli 2 sekuntia pohjassa. Valaistustason suunnan saat vapauttamalla hetkeksi kytkimen ja painamalla uudestaan pohjaan yli 2 sekuntia. Himmentyminen / kirkastuminen pysähtyy kun vapautat kytkimen. Kuva 14. Uloslähtö 2 - kuva 14. Vastaavasti jos haluat muuttaa uloslähtöä 3, niin paina kytkintä kolme ja pidä yli 2 sekuntia pohjassa. Valaistustason suunnan saat vapauttamalla hetkeksi kytkimen ja painamalla uudestaan pohjaan yli 2 sekuntia. Himmentyminen / kirkastuminen pysähtyy kun vapautat kytkimen. Kuva 15. Uloslähtö 3 Uloslähtö 4. kuva 15. Kuva 16. Vastaavasti jos haluat muuttaa uloslähtöä 4, niin paina kytkintä neljä ja pidä yli 2 sekuntia pohjassa. Valaistustason suunnan saat vapauttamalla hetkeksi kytkimen ja painamalla uudestaan pohjaan yli 2 sekuntia. Himmentyminen / kirkastuminen pysähtyy kun vapautat kytkimen. Kuva PN-2 Kytkinpaneeli PN-2 kytkinpaneelilla saadaan 4:n tilan ohjauksessa kyseisen tilan kaikki valot päälle (100%) ja toisesta kytkimestä vastaavasti kaikki valot pois päältä kyseisestä tilasta. Kuva 17. Kuva18. Valot 100% Valot 0% 7

8 8
