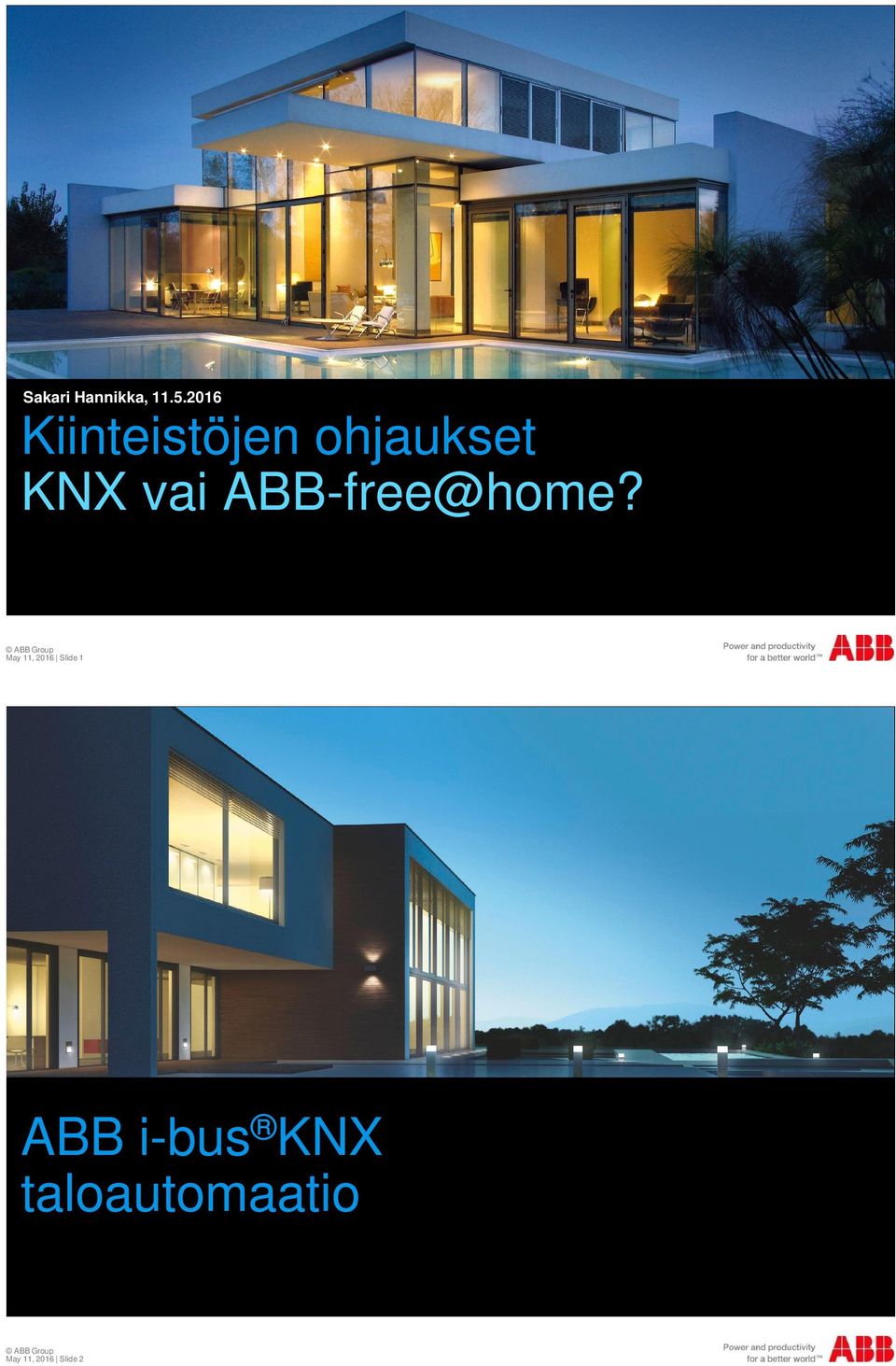

ABB i-bus KNX taloautomaatio. Sakari Hannikka, Kiinteistöjen ohjaukset KNX vai ABB Group May 11, 2016 Slide 1

Transkriptio

1 Sakari Hannikka, Kiinteistöjen ohjaukset KNX vai May 11, 2016 Slide 1 ABB i-bus KNX taloautomaatio May 11, 2016 Slide 2

2 KNX on maailman ainoa avoin standardi kotien ja rakennusten ohjaukseen KNX:n on maailmanlaajuisesti standardoitu väyläjärjestelmä, joka takaa sen, että eri valmistajien KNX-tuotteet ovat keskenään yhteensopivia. Tekniikka perustuu EIB, BatiBUS ja EHS järjestelmiin, jotka kehitettiin jo 1990-luvun alussa. KNX Association Kehittää, ylläpitää ja valvoo KNX standardia Testaa ja hyväksyy KNX laitteiden yhteensopivuuden Kehittää, ylläpitää ja myy mm. käyttöönotto ohjelmistoa ETS4. May 11, 2016 Slide 3 KNX-jäsenet, koulutus ja partnerit KNX Association 317 laitevalmistajaa, 34 maassa Noin sertifioitua tuotetta Kansallisia KNX yhdistyksiä 36 maassa Suomessa KNX Finland Sertifioituja koulutuskeskuksia 258 kpl, 50 maassa Suomessa 4 kpl Sertifioituja KNX partnereita Yhteensä kpl, 121:ssä maassa Suomessa 169 kpl ja satoja ilman sertifiointia ABB i-bus KNX partnerit ja osaajat Yli 30 yritystä suurimmissa kaupungeissa Satoja koulutettuja osaajia ympäri Suomea May 11, 2016 Slide 4

3 Mikä on KNX taloautomaatio? KNX on Ohjelmoitava hajautettu väyläjärjestelmä, jolla voidaan ohjataan mm. valaistusta, lämmitystä, jäähdytystä, ilmastointia, markiiseja sekä muita haluttuja järjestelmiä.. Ideana on Yhdistää rakennuksen kaikki sähköiset toiminnot yhtenäiseksi älykkäästi toimivaksi verkoksi. Tällöin kaikkia liitettyjä järjestelmiä voidaan ohjata myös toisilla järjestelmillä, välittämättä eri tekniikoista. Samalla järjestelmästä saadaan irti enemmän tehokkuutta, joustavuutta, energian säästöä, luotettavuutta ja mukavuutta. May 11, 2016 Slide 5 Miten KNX taloautomaatio toimii? Päälinja (0) Linja Linja Viestit Painonapit, huonetermostaatit, liiketunnistimet ja muut väylään liitetyt laitteet lähettävät väylälle sanomia. Toimilaitteet vastaanottavat sanomia ja ohjaavat valaistusta, lämmitystä, jäähdytystä, sähkösyöttöryhmiä, ilmanvaihtoa ja muita järjestelmään liitettyjä laitteita Lähetetty sanoma lähetetään kaikille väylän laitteille. Vain haluttu laite toimii halutun ohjelmoinnin mukaan Kommunikointi Laitteet tunnistetaan fyysisten osoitteiden perusteella (alue.linja.osoite). Kommunikointi tapahtuu ryhmäosoitteilla. Laitteiden parametreja muuttamalla toimintoja voidaan muokata halutuiksi. May 11, 2016 Slide 6

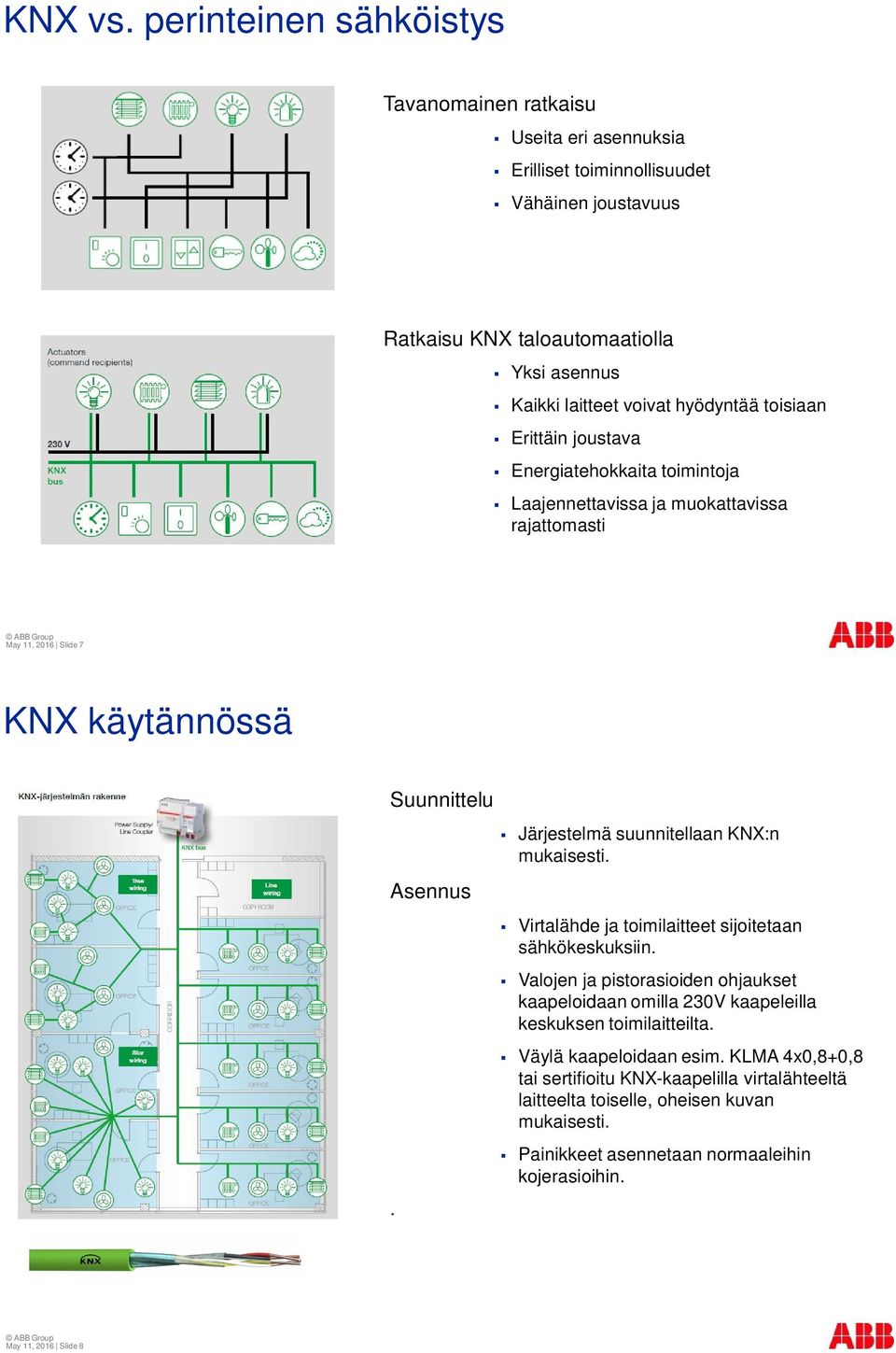

4 KNX vs. perinteinen sähköistys Tavanomainen ratkaisu Useita eri asennuksia Erilliset toiminnollisuudet Vähäinen joustavuus Ratkaisu KNX taloautomaatiolla Yksi asennus Kaikki laitteet voivat hyödyntää toisiaan Erittäin joustava Energiatehokkaita toimintoja Laajennettavissa ja muokattavissa rajattomasti May 11, 2016 Slide 7 KNX käytännössä Suunnittelu Asennus. Järjestelmä suunnitellaan KNX:n mukaisesti. Virtalähde ja toimilaitteet sijoitetaan sähkökeskuksiin. Valojen ja pistorasioiden ohjaukset kaapeloidaan omilla 230V kaapeleilla keskuksen toimilaitteilta. Väylä kaapeloidaan esim. KLMA 4x0,8+0,8 tai sertifioitu KNX-kaapelilla virtalähteeltä laitteelta toiselle, oheisen kuvan mukaisesti. Painikkeet asennetaan normaaleihin kojerasioihin. May 11, 2016 Slide 8

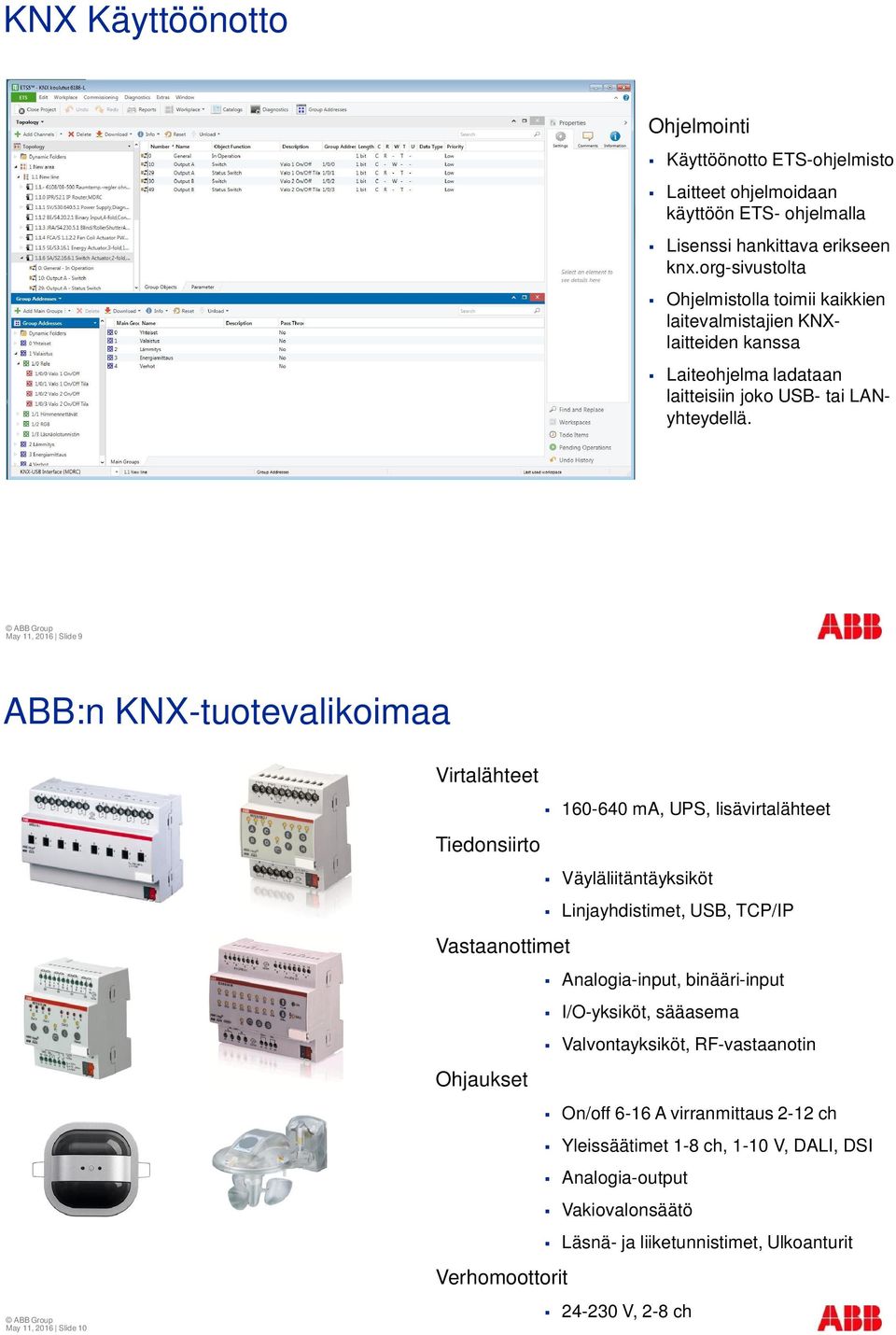

5 KNX Käyttöönotto Ohjelmointi Käyttöönotto ETS-ohjelmisto Laitteet ohjelmoidaan käyttöön ETS- ohjelmalla Lisenssi hankittava erikseen knx.org-sivustolta Ohjelmistolla toimii kaikkien laitevalmistajien KNXlaitteiden kanssa Laiteohjelma ladataan laitteisiin joko USB- tai LANyhteydellä. May 11, 2016 Slide 9 ABB:n KNX-tuotevalikoimaa May 11, 2016 Slide 10 Virtalähteet ma, UPS, lisävirtalähteet Tiedonsiirto Väyläliitäntäyksiköt Linjayhdistimet, USB, TCP/IP Vastaanottimet Analogia-input, binääri-input I/O-yksiköt, sääasema Valvontayksiköt, RF-vastaanotin Ohjaukset On/off 6-16 A virranmittaus 2-12 ch Yleissäätimet 1-8 ch, 1-10 V, DALI, DSI Analogia-output Vakiovalonsäätö Läsnä- ja liiketunnistimet, Ulkoanturit Verhomoottorit V, 2-8 ch

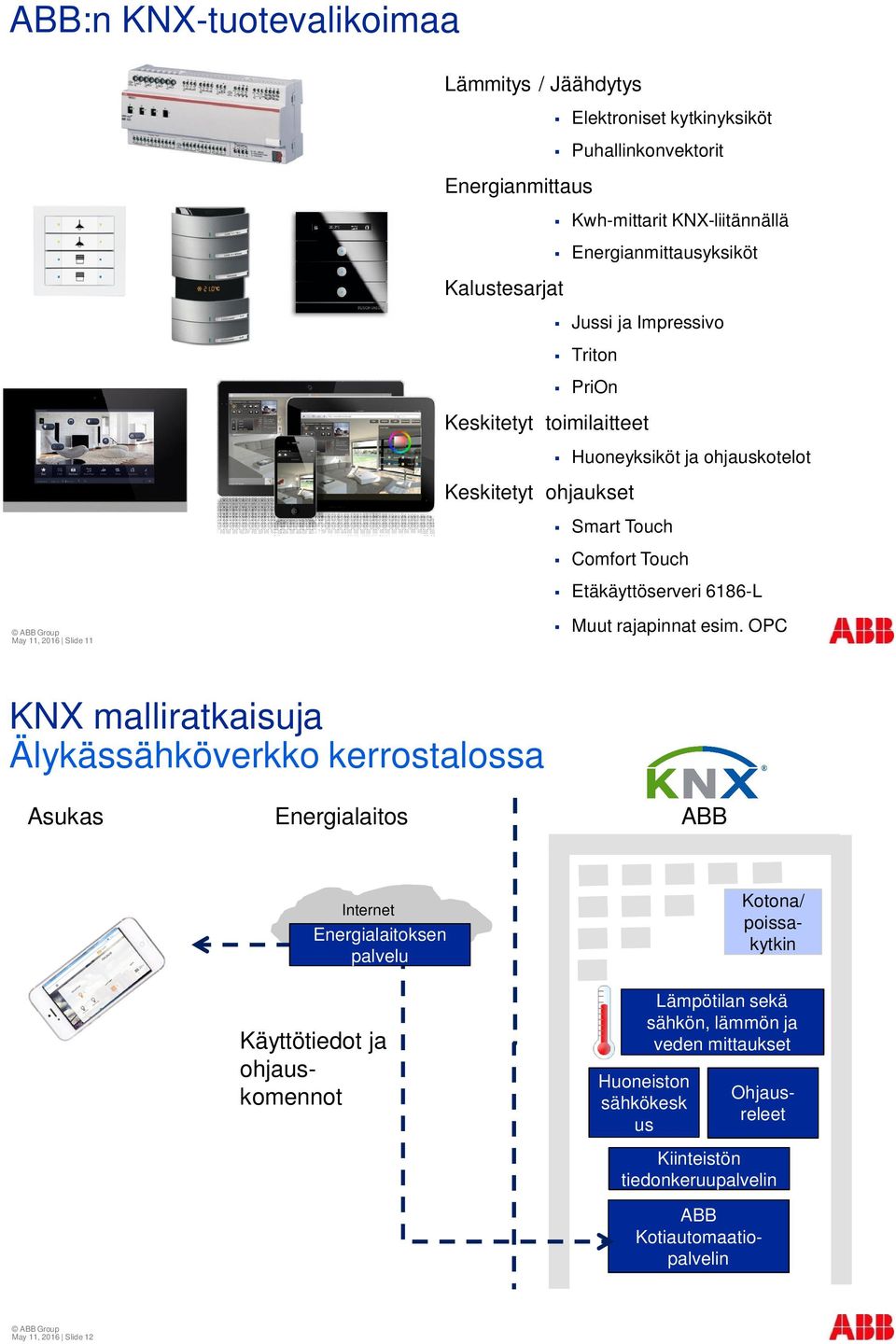

6 ABB:n KNX-tuotevalikoimaa Lämmitys / Jäähdytys Elektroniset kytkinyksiköt Puhallinkonvektorit Energianmittaus Kwh-mittarit KNX-liitännällä Energianmittausyksiköt Kalustesarjat Jussi ja Impressivo Triton PriOn Keskitetyt toimilaitteet Huoneyksiköt ja ohjauskotelot Keskitetyt ohjaukset Smart Touch Comfort Touch Etäkäyttöserveri 6186-L May 11, 2016 Slide 11 Muut rajapinnat esim. OPC KNX malliratkaisuja Älykässähköverkko kerrostalossa Asukas Energialaitos ABB Internet Energialaitoksen palvelu Käyttötiedot ja ohjauskomennot Lämpötilan sekä sähkön, lämmön ja veden mittaukset Huoneiston sähkökesk us Kotona/ poissakytkin Ohjausreleet Kiinteistön tiedonkeruupalvelin ABB Kotiautomaatiopalvelin May 11, 2016 Slide 12

7 KNX malliratkaisuja Päivänvalon vaikutus sähkönkulutukseen Toimistorakennuksen 3. ja 7. kerroksen sähkönkulutusta tutkittiin kahdelta eri päivältä. Sininen palkki on pilvinen päivä ja oranssi palkki aurinkoinen päivä. Rakennuksen 3. kerroksessa työskennellään säännöllisin työajoin ja 7. kerroksessa työajat ovat epäsäännöllisemmät. Kerrosten osien 1 ja 3 ikkunat ovat merelle päin (etelään). Osien 2 ja 4 ikkunat ovat puolestaan sisäpihalle päin (pohjoiseen), minkä vuoksi luonnonvalon pääseminen rakennukseen on tällä puolella huomattavasti vähäisempää. Alemmassa kuvaajassa merkittävää on huomata, että ero sähkönkulutuksessa on lähes sama osiosta riippumatta. 3. kerroksessa sähkönkulutus on ollut parhaimmillaan n. 23 % pienempi aurinkoisena päivänä. Ylemmästä kuvaajasta havaitaan, että 7. kerroksessa kulutus on vaihtelevampaa kuin 3. kerroksessa. Kokonaisuudessaan kulutus on kuitenkin ollut keskimäärin 31 % pienempi. May 11, 2016 Slide 13 KNX malliratkaisuja Läsnäolo-ohjaus luokkahuoneessa Kohteessa on kolme eri luokkahuonetta, joissa on ollut vuoroviikoin käytössä läsnäoloohjaus ja käsiohjaus. Käyttäjät eivät ole tienneet, milloin automaattiohjaus on ollut päällä, ja milloin normaali käsiohjaus. Luokkahuoneen käyttäjät ovat peruskoulun alaastelaisia. Luokkien valonohjaus on perustunut läsnäoloohjaukseen (ei sisällä vakiovalonsäätöä, eikä järjestelmä ole väyläpohjainen). -38 % -35 % -27 % May 11, 2016 Slide 14

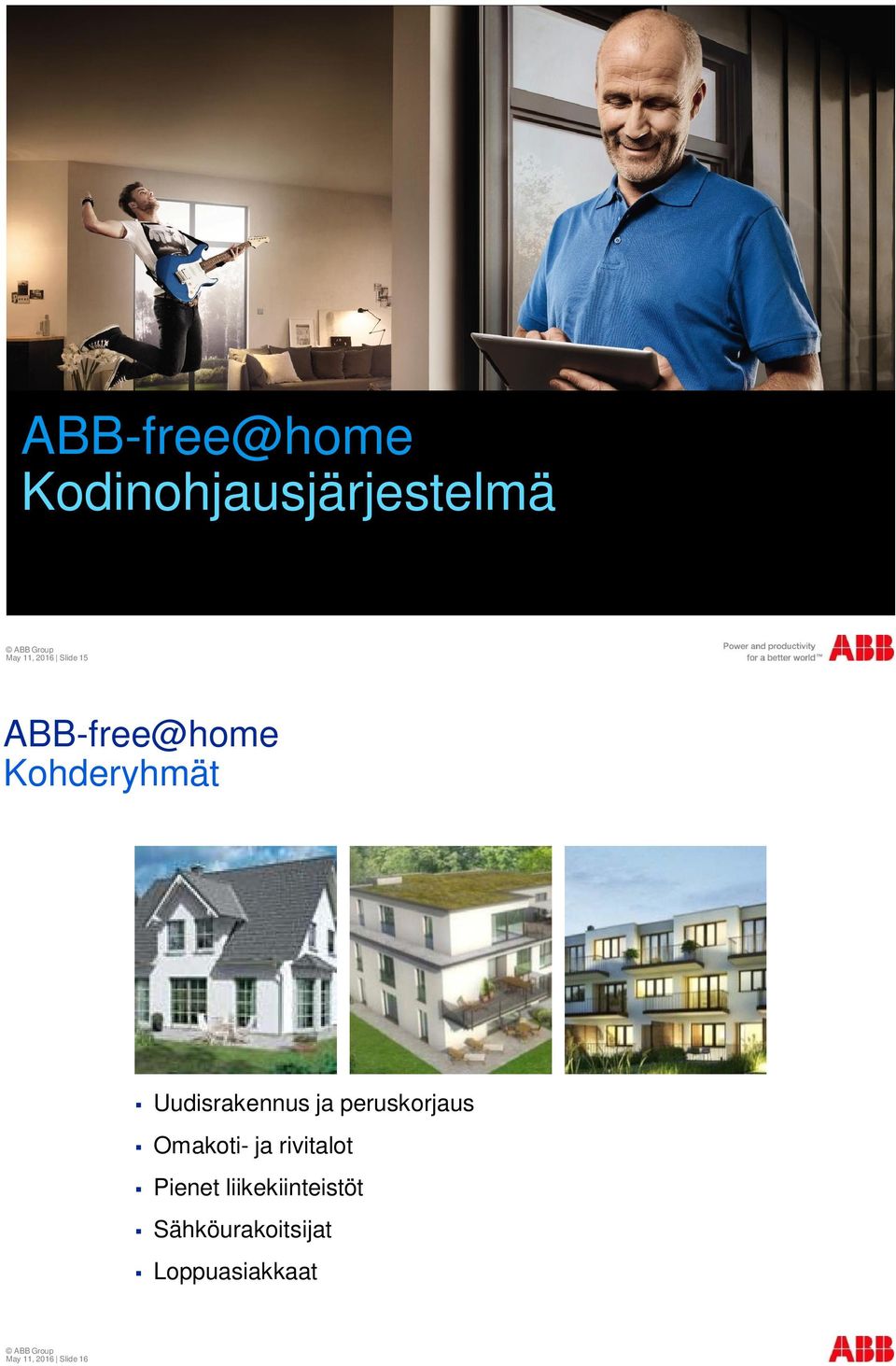

8 Kodinohjausjärjestelmä May 11, 2016 Slide 15 Kohderyhmät Uudisrakennus ja peruskorjaus Omakoti- ja rivitalot Pienet liikekiinteistöt Sähköurakoitsijat Loppuasiakkaat May 11, 2016 Slide 16

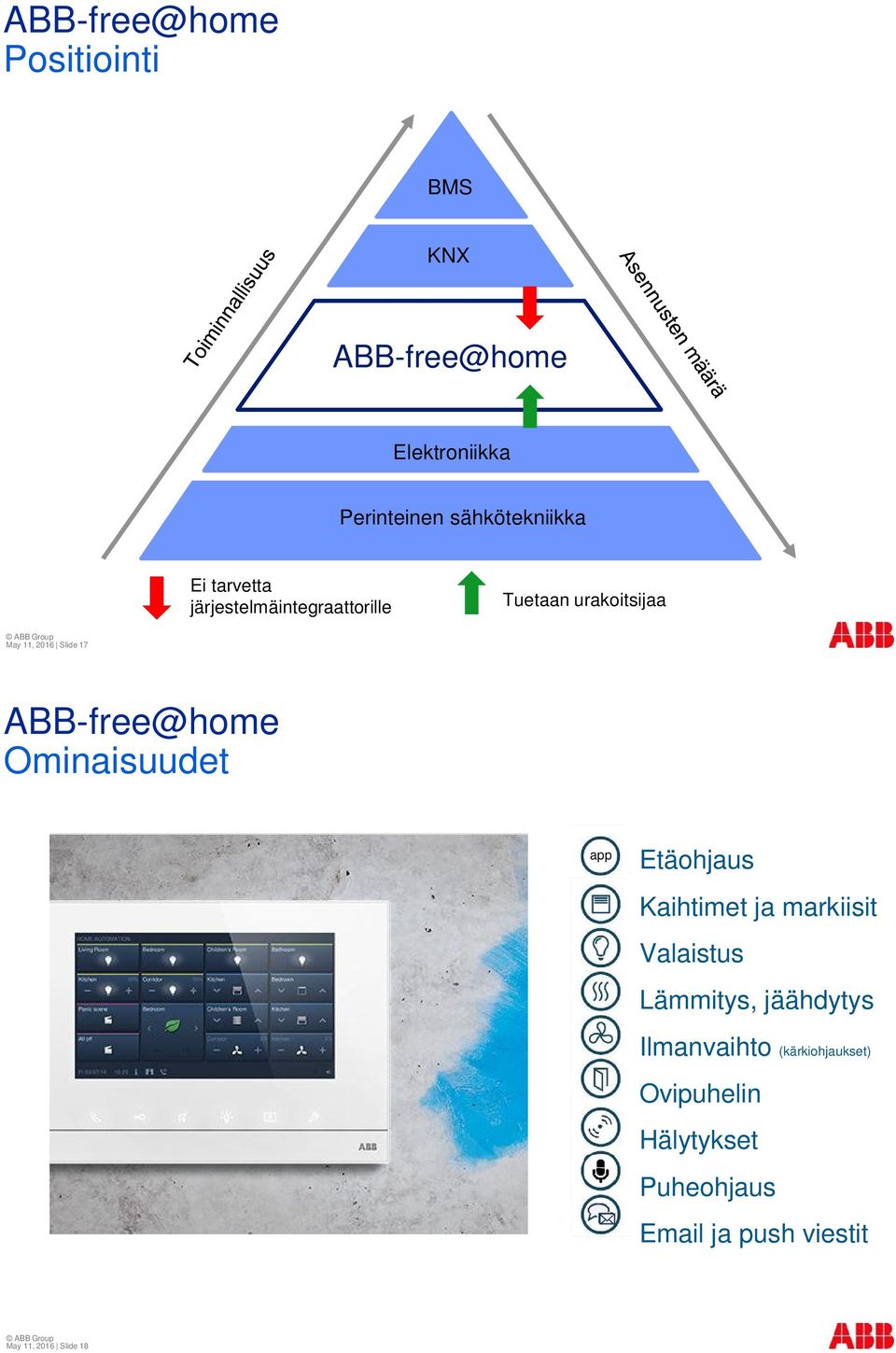

9 Positiointi BMS KNX Elektroniikka Perinteinen sähkötekniikka Ei tarvetta järjestelmäintegraattorille Tuetaan urakoitsijaa May 11, 2016 Slide 17 Ominaisuudet app Etäohjaus Kaihtimet ja markiisit Valaistus Lämmitys, jäähdytys Ilmanvaihto (kärkiohjaukset) Ovipuhelin Hälytykset Puheohjaus ja push viestit May 11, 2016 Slide 18

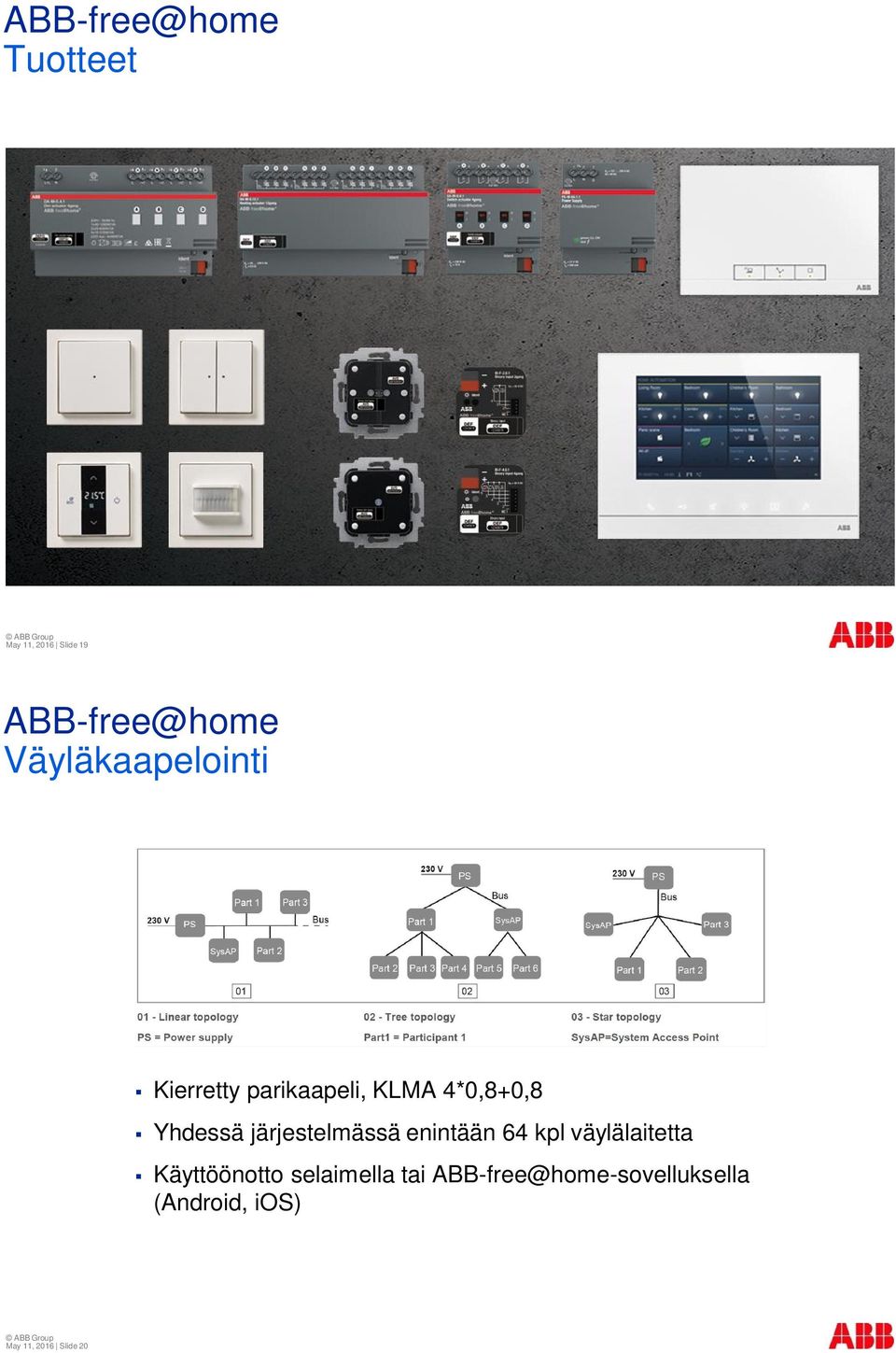

10 Tuotteet May 11, 2016 Slide 19 Väyläkaapelointi Kierretty parikaapeli, KLMA 4*0,8+0,8 Yhdessä järjestelmässä enintään 64 kpl väylälaitetta Käyttöönotto selaimella tai (Android, ios) May 11, 2016 Slide 20

11 Käyttöönotto May 11, 2016 Slide 21 May 11, 2016 Slide 22
